Схема предохранителей и реле Mitsubishi Lancer 9 » Схемы предохранителей, электросхемы автомобилей

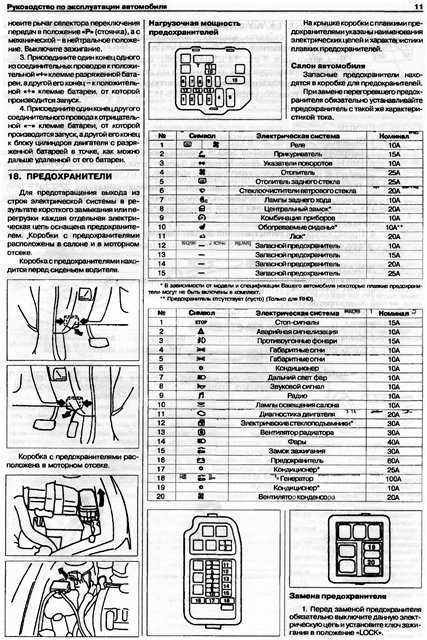

Блок предохранителей в моторном отсеке
| № | А | Защищаемая цепь |
| 1 | 60 | Предохранитель № 15, 16, 19, 20 (блок предохранителей в салоне) |
| 2 | 50 | Контроллер вентилятора |
| 3 | 60 | Электронный блок управления ABS |
| 4 | 40 | Замок зажигания |
| 5 | 30 | Электростеклоподъемники |
| 6 | 15 | Передние противотуманные фары, индикатор включения противотуманных фар, реле включения противотуманных фар |
| 7 | 10 | Звуковой сигнал, реле звукового сигнала |
| 8 | 20 | Датчик массового расхода воздуха, датчик положения коленчатого вала, клапан рециркуляции, электронный блок управления двигателем, реле системы управления двигателем, реле электровентилятора, регулятор холостого хода, реле катушек зажигания, электронный блок управления иммобилайзером, форсунки, датчик концентрации кислорода, клапан продувки адсорбера |
| 9 | 10 | Компрессор кондиционера |
| 10 | 15 | Электронный блок управления ABS, электронный блок управления двигателем, дополнительный стоп-сигнал, задние фонари |
| 11 | 15 | Разъем для дополнительных электроприборов |
| 12 | 7. 5 | Генератор |
| 13 | 10 | Электронный блок управления системой ETACS, указатели поворота |
| 14 | 20 | Блок управления соленоидами автоматической коробки передач |
| 15 | 15 | Топливный насос |
| 16 | 10 | Правая фара |
| 17 | 10 | Левая фара, индикатор дальнего света |
| 18 | 10 | Правая фара |
| 19 | 10 | Левая фара, переключатель света фар, электрокорректор фар |
| 20 | 7.5 | Блок управления кондиционером, подсветка пепельницы, подсветка прикуривателя, комбинация приборов, выключатель противотуманных фар, указатели поворота, блок управления рециркуляцией воздуха, правая блок фара, задние фонари, разъем для магнитолы, переключатель аварийной сигнализации, переключатель обогрева сидений, фонарь освещения заднего номерного знака, реостат, блок управления подогревателя, корректор света, правй габаритный фонарь, правый задний комбинированный фонарь |
| 21 | 7. 5 | Комбинация приборов, левая блок фара, фонарь освещения заднего номерного знака, левый габаритный фонарь, левый задний комбинированный фонарь |
| 22 | 10 | Комбинация приборов, подрулевой переключатель, электронный блок управления системы ETACS, передний блок управления |
| 23 | 10 | Часы, электронный блок управления ETACS, магнитола |
| 24 | — | — |
| 25 | 20 | Обогрев сидений |
| 26 | 100 (4G1) 120 (4G6) | Предохранители № 1,2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 22 (блок предохранителей в моторном отсеке), передний блок управления |
| Реле | ||
| A-04X | Реле передних противотуманных фар | |
| A-05X | Реле звукового сигнала | |
| A-06X | Резерв | |
| A-07X | Резерв | |
| A-08X | Резерв | |
| A-09X | Реле электродвигателя вентилятора системы охлаждения | |
| A-10X | ||
| A-11X | Реле электронного блока управления | |
Блок реле в моторном отсеке
| № | Реле |
| B-10X | Разъем для подключения индикатора частоты вращения коленчатого вала двигателя |
| B-11X | |
| B-12X | |
| B-13X | |
| B-14X | |
| B-15X | Реле катушки зажигания |
| B-16X | Реле электронного блока управления автоматической коробкой передач |
| B-17X | Реле электронного блока управления двигателем |
| B-18X | Реле компрессора кондиционера |
Блок предохранителей в салоне
№. | А | Защищаемая цепь |
| 1 | 10 | Конденсатор (4G6), катушки зажигания |
| 2 | 7.5 | Сигнальная лампа АБС, сигнальная лампа разряда АКБ, контрольная лампа неисправности системы управления двигателем, подрулевой переключатель, комбинация приборов, электронный блок управления системы ETACS, сигнальная лампа недостаточного уровня топлива, сигнальная лампа аварийного давления масла, сигнальная лампа неисправности дополнительной системы безопасности (SRS), электронный блок управления системы подушек безопасности, датчик скорости автомобиля, сигнальная лампа состояния тормозной системы |
| 3 | 7.5 | Реле управления автоматической коробкой передач, комбинация приборов, электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), свет заднего хода, электронный блок управления системы ETACS, датчики частоты вращения выходного вала (для автомобилей с АКПП), электронный блок управления дополнительной системой безопасности (SRS) |
| 4 | — | — |
| 5 | 7. 5 | Реле компрессора кондиционера, реле электронного блока управления автоматической коробкой передач, реле обогревателя заднего стекла, передний электронный блок управления, отопитель, реле отопителя, электродвигатель селектора распределения потоков воздуха |
| 6 | 7.5 | Пульт управления наружными зеркалами |
| 7 | 20 | Электронный блок управления освещением, электродвигатель очистителя ветрового стекла |
| 8 | 7.5 | Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса №1, реле топливного насоса №2 |
| 9 | 15 | Прикуриватель |
| 10 | — | — |
| 11 | 7. 5 | Вспомогательное реле и пульт управления наружными зеркалами |
| 12 | Электронный блок управления АБС | |
| 13 | — | — |
| 14 | 15 | Электронный блок управления системы ETACS и электродвигатель стеклоочистителя заднего стекла (для автомобилей с кузовом универсал) |
| 15 | 15 | Диагностический разъем |
| 16 | 10 | Задний противотуманный фонарь, индикатор его включения и реле включения заднего противотуманного фонаря |
| 17 | — | — |
| 18 | — | — |
| 19 | 30 | Электронный блок управления кондиционером |
| 20 | 30 | Обогреватель заднего стекла |
| Реле | ||
| 1 | Реле топливного насоса (1) | |
| 2 | Реле подогрева передних сидений | |
| 3 | Реле топливного насоса (2) | |
| 4 | Реле розетки для подключения дополнительного оборудования | |
| 5 | Реле задних противотуманных фонарей | |
| 6 | Реле электростеклоподъемников | |
| 7 | Реле электродвигателя вентилятора отопителя | |
| 8 | Реле обогревателя заднего стекла | |
Предохранители и реле Mitsubishi Lancer IX (2000-2007)
Mitsubishi
Опубликовано
Содержание
- Блок предохранителей в пассажирском салоне
- Расположение блока предохранителей
- Схема блока предохранителей
- Назначение предохранителей и реле в пассажирском отсеке
- Блок предохранителей в моторном отсеке
- Расположение блока предохранителей
- Схема блока предохранителей
- Назначение предохранителей и реле в моторном отсеке
- Коробка реле
Mitsubishi Lancer IX выпускался с 2000 по 2007 год. В этой статье вы найдете схемы блоков предохранителей Mitsubishi Lancer IX 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 , получите информацию о расположении панелей предохранителей.
внутри автомобиля, и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.
Блок предохранителей в пассажирском салоне
Расположение блока предохранителей
Блок предохранителей расположен на приборной панели (со стороны водителя), за крышкой.
Схема блока предохранителей
Назначение предохранителей и реле в пассажирском отсеке
| № | ампер | схема |
|---|---|---|
| 1 | 10 | Конденсатор и катушка зажигания |
| 2 | 7,5 | Контрольная лампа ABS, контрольная лампа тормоза, контрольная лампа зарядки, контрольная лампа двигателя, выключатель колонки, комбинированный счетчик, ETACS-ECU, контрольная лампа низкого уровня топлива, контрольная лампа давления масла, контрольная лампа воздушной подушки SRS, ECS-ECU и датчик скорости автомобиля |
| 3 | 7,5 | Реле управления A / T, комбинированный счетчик, A-T-ECU двигателя, ETACS-ECU, датчик частоты вращения входного вала, датчик частоты вращения выходного вала, задний комбинированный фонарь и SRS-ECU |
| 4 | – | – |
| 5 | 7,5 | Реле компрессора кондиционера, ECU кондиционера, реле вентилятора, реле обогрева заднего стекла, ECU переднего сиденья, реле обогрева сиденья, блок управления обогревом и электродвигатель заслонки выбора наружного воздуха. |
| 6 | 7,5 | Зеркало с дистанционным управлением |
| 7 | 20 | ЭБУ передней части и электродвигатель стеклоочистителя |
| 8 | 7,5 | ЭБУ двигателя A / T, ЭБУ двигателя, реле топливного насоса (1) и реле топливного насоса (2) |
| 9 | 15 | Зажигалка |
| 10 | – | – |
| 11 | 7,5 | Accessor.- гнездо реле и зеркало с дистанционным управлением |
| 12 | 7,5 | АБС-БУД |
| 13 | – | – |
| 14 | 15 | ETACS-ECU и электродвигатель заднего стеклоочистителя |
| 15 | 15 | Диагностический разъем |
| 16 | 10 | Задний противотуманный фонарь, задний противотуманный фонарь и реле задних противотуманных фар |
| 17 | – | – |
| 18 | – | – |
| 19 | 30 | ЭБУ кондиционера, электродвигатель вентилятора, блок управления отопителем и резистор |
| 20 | 30 | Обогрев заднего стекла |
| Реле | ||
| 1 | Реле топливного насоса (1) | |
| 2 | Реле подогрева сидений | |
| 3 | Реле топливного насоса (2) | |
| 4 | Вспомогательное гнездо реле | |
| 5 | Реле задних противотуманных фонарей | |
| 6 | Реле стеклоподъемника | |
| 7 | Реле вентилятора | |
| 8 | Реле обогрева заднего стекла |
Блок предохранителей в моторном отсеке
Расположение блока предохранителей
Схема блока предохранителей
Назначение предохранителей и реле в моторном отсеке
| № | ампер | схема |
|---|---|---|
| 1 | 60 | Цепь предохранителя № 15, 16, 19, 20 (в распределительном блоке) |
| 2 | 50 | Контроллер вентилятора |
| 3 | 60 | АБС-БУД |
| 4 | 40 | Цепь зажигания |
| 5 | 30 | Главный выключатель стеклоподъемника и вспомогательный выключатель стеклоподъемника |
| 6 | 15 | Передние противотуманные фары, передние противотуманные фары, реле передних противотуманных фар и запасной разъем (для передних противотуманных фар) |
| 7 | 10 | Рожковое реле и Рог |
| 8 | 20 | Датчик воздушного потока, датчик положения распределительного вала, электромагнитный клапан выпуска (система EGR), электромагнитный клапан выпуска (система управления продувкой), ECU двигателя, ECU двигателя, датчик кислорода управления двигателем, реле управления двигателем, кривошип двигателя датчик угла поворота, реле управления вентилятором, топливная форсунка, реле катушки зажигания, ЭБУ иммобилайзера и сервопривода управления холостым ходом |
| 9 | 10 | Компрессор кондиционера |
| 10 | 15 | ABS-ECU, двигатель-A / T-ECU, стоп-сигнал высокой высоты и задний комбинированный фонарь |
| 11 | 15 | Розетка для аксессуаров |
| 12 | 7,5 | генератор переменного тока |
| 13 | 10 | ETACS-ECU, передний указатель поворота, задний комбинированный указатель поворота, боковой указатель поворота и указатель поворота |
| 14 | 20 | Электромагнитный клапан в сборе A / T и двигатель A / T-ECU |
| 15 | 15 | Топливный насос |
| 16 | 10 | Фара (RH) |
| 17 | 10 | Фара дальнего света (LH) и индикатор дальнего света |
| 18 | 10 | Фара (RH) |
| 19 | 10 | Фара (LH), фара в сборе и переключатель регулировки положения фар |
| 20 | 7,5 | A / C-ECU, лампа освещения пепельницы, лампа освещения прикуривателя, комбинированный счетчик, выключатель противотуманных фар, передний указатель поворота, аварийный выключатель, фара в сборе (RH), регулятор положения фар по высоте, выключатель обогрева сиденья, блок управления обогревателем, лицензия фонарь, задний комбинированный фонарь, реостат, боковой указатель поворота и запасной разъем (для аудио) |
| 21 | 7,5 | Комбинированный счетчик, блок фар (LH), фонарь освещения номерного знака, сигнальный фонарь (LH) и задний комбинированный фонарь (LH) |
| 22 | 10 | Комбинированный измеритель, переключатель колонки, ETACS-ECU и передний ECU |
| 23 | 10 | Часы, ETACS-ECU и запасной разъем (для аудио) |
| 24 | – | – |
| 25 | 20 | Сиденье с подогревом в сборе и выключатель сиденья с подогревом |
| 26 | 100/120 | Аккумуляторная батарея, плавкая вставка № 1,2,3,4,5, предохранитель № 6,7,8,9,9,10,11,12,13,14,15,22 (блок реле) и ЭБУ передней панели. |
| Реле | ||
| A-04X | Реле передних противотуманных фар | |
| A-05x | Рожковое реле | |
| A-06X | – | |
| A-07X | – | |
| A-08X | – | |
| A-09X | Реле управления вентилятором | |
| A-10X | Front-ECU | |
| A-11X | Front-ECU |
Коробка реле
| № | Реле |
|---|---|
| В-10X | Разъем для определения частоты вращения двигателя |
| В-11X | – |
| В-12X | – |
| В-13X | – |
| В-14X | Реле катушки зажигания |
| В-15X | Реле управления A / T |
| В-16X | Реле управления двигателем |
| В-17X | Реле компрессора кондиционера |
Mitsubishi Lancer (2007-2017) схема блока предохранителей
Магазин товаров на Amazon
Предохранители Тестеры цепи Вольтметры
Год выпуска: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017
Блок предохранителей в моторном отсеке отсек
| Нет | А | Цепь нагрузки |
| 1 | 15 | Противотуманные фары и реле противотуманных фар |
| 2 | 7. 5 | Модуль управления двигателем |
| 3 | 20 | Датчик скорости первичного шкива, датчик скорости вторичного шкива и модуль управления коробкой передач |
| 4 | 10 | Звуковой сигнал и реле звукового сигнала |
| 5 | 7.5 | Генератор |
| 6 | 20 | Омыватель фар |
| 7 | 10 | Блок компрессора кондиционера и реле муфты компрессора кондиционера |
| 8 | 15 | ETV/Oil вентилятор радиатора (Twin Clutch SST) (кроме автомобилей с турбокомпрессором) ETV (автомобили с турбонаддувом) |
| 9 | 20 | Звуковой сигнал |
| 10 | 15 | Антиобледенитель стеклоочистителя |
| 11 | – | – |
| 12 | 30 | Электропривод ворот |
| 13 | 10 | Дневные ходовые огни и реле дневных ходовых огней | 14 | 10 | Фара в сборе (высокая: левая) |
| 15 | 10 | Фара в сборе (дальний свет: правая) |
| 16 | 20 | Фара (ближний/дальний свет) (левая) |
| 20 | Фара (ближний/дальний свет) ( правильно) | |
| 18 | 10 | Фара в сборе (Низкая: левая) |
| 19 | 10 | вл: RH)|
| 20 | 10 | ENG/POWER (кроме (автомобили с турбокомпрессором) I/C SPRAY (автомобили с турбокомпрессором) |
| 21 | 10 | Катушка зажигания №1-4 |
| 22 9 0017 | 20 | Лямбда-зонд с подогревом центральной выхлопной трубы, блок управления двигателем модуль, клапан управления моторным маслом, соленоид продувки системы улавливания паров топлива, соленоид вентиляции системы улавливания паров топлива, форсунки №1-4, датчик массового расхода воздуха, датчик кислорода с подогревом и датчик скорости автомобиля |
| 25 | Подогреватель топливопровода | |
| 23 | 15 | Модуль топливного насоса (кроме автомобилей с турбокомпрессором) | 20 | Модуль топливного насоса (автомобили с турбонаддувом) |
| 24 | 30 | Стартер |
| 25 | 40 | Регулятор подъема клапана (кроме автомобилей с турбокомпрессором) |
| 26 | 40 | Блок управления АБС |
| 27 | 30 | Блок управления АБС |
| 28 | 30 | Con двигатель вентилятора, реле вентилятора конденсатора и реле управления вентилятором |
| 29 | 40 | Вентилятор радиатора реле электродвигателя и вентилятора радиатора |
| 30 | 30 | IOD, предохранители №7-9 в салоне |
| 31 | 30 | Аудиоусилитель |
| 32 | 30 | Дизель |
| № | Реле | |
| Реле противотуманных фар | ||
| A-12X | Реле звукового сигнала | |
| A- 13X | Реле муфты компрессора кондиционера | |
| A-14X | – | |
| A-15X | Реле управления CVT | |
| А-16Х | – | |
| А-17Х | Реле фар (высокий) | |
| A-18X | Реле привода дроссельной заслонки | |
| A-19X | – | A-20X | Реле дневных ходовых огней |
| A- 21X | Реле форсунки | |
| A-22X | – | |
| A-23X | Реле вентилятора конденсатора | A-24X | Реле Статера |
| A-25X | Реле фар (ближнего света) | |
| A-26X | Реле вентилятора радиатора | |
| A-27X | – | |
| A-28X | Реле управления вентилятором | |
| A-29X | – | |
| A-30X | Реле MFI | |
Блок предохранителей над аккумулятором
Mitsubishi Lancer – схема блока предохранителей – аккумулятор 90 011Блок предохранителей панели приборов
Mitsubishi Lancer — схема блока предохранителей — панель приборов| № | A | Нагрузка цепь |
| 1 | 30 | Двигатель вентилятора |
| 2 | 15 | Стоп-сигналы (стоп-сигналы), ETACS-ECU, верхний стоп-сигнал, задний комбинированный фонарь и переключатель переключения передач в сборе |
| 3 | 10 900 17 | Задний противотуманный фонарь |
| 4 | 30 | ETACS-ECU, электродвигатель омывателя и электродвигатель стеклоочистителя |
| 5 | 10 | Разъем канала передачи данных |
| 20 | ETACS-ECU, привод замка передней двери, привод крышки багажника и выключатель и привод замка задней двери | |
| 7 | 15 | Блок аудиовизуальной навигации, блок CAN Box, блок центральной панели, модуль громкой связи, радио и CD-плеер или CD-чейнджер, задний дисплей и спутниковый радиотюнер |
| 8 900 17 | 7,5 | Блок управления кондиционером, переключатель колонки, комбинированный прибор, ETACS-ECU, переключатель напоминания о ключе, KOS-ECU, реле электрического стеклоподъемника, модуль беспроводного управления и антенный модуль приемника блок, блок центральной панели, комбинированный счетчик и переключатель напоминания о ключе |
| 10 | 15 | ETACS-ECU, аварийная сигнализация |
| 11 | 15 | Заднее стекло стеклоочиститель |
| 12 | 7,5 | Панель управления кондиционером, кондиционер- ECU, реле управления CVT, ABS-ECU, блок центральной панели, переключатель колонки, комбинированный прибор, реле обогрева сиденья, KOS-ECU, реле обогревателя заднего стекла, узел переключателя передач, SRS-ECU, узел электродвигателя люка в крыше, модуль беспроводного управления и приемник антенный модуль 9 |
| 14 | 10 9 0017 | Цепь замка зажигания |
| 15 | 20 | Электродвигатель люка в сборе |
| 16 | 10 | Аудиовизуальный навигационный блок, блок CAN Box, наружное зеркало в сборе, радиоприемник и CD-проигрыватель или CD-чейнджер, задний дисплей и дистанционно управляемый переключатель зеркала |
| 17 | 10 | Классификация пассажиров-ECU |
| 18 | 7,5 | Блок аудиовизуальной навигации, резервный выключатель освещения, модуль управления коробкой передач, блок управления системой SRS и переключатель диапазонов коробки передач |
| 19 | 15 | Розетка для аксессуаров (задняя напольная консоль) |
| 20 | 30 | Электродвигатель переднего стеклоподъемника (правый), главный выключатель стеклоподъемника и электродвигатель заднего стеклоподъемника |
| 21 | 30 | Обогрев заднего стекла |
| 22 | 7,5 | Зеркало заднего вида в сборе |
| 23 | 15 | Розетка 115 В |
| 24 | 20 25 | Сиденья с электроприводом |
| 25 | 30 | Сиденье с подогревом |
| № | Re | |
| R1 | Двигатель вентилятора | |
ПРЕДУПРЕЖДЕНИЕ.
Назначение клемм и жгутов для отдельных разъемов зависит от уровня оснащения автомобиля, модели и рынка.
Предохранитель и реле для 2014 Mitsubishi Lancer
No.
8501F138
Моторный отсек, без турбонагнетателя 2,0 л , ручной транс.
Рекомендуемая производителем розничная цена 2429,91 долл. США
2126,18 долл. США
Рекомендуемая производителем розничная цена 2429,91 долл. США
2126,18 долл. США
1
Жгут проводов8501F189
Моторный отсек, без турбонагнетателя 2,0 л, авт.
Рекомендованная розничная цена 2 900,76 долл. США
2 538,16 долл. США
Рекомендованная производителем розничная цена 2 900,76 долл. США
2 538,16 долл. США
2
Предохранитель Box8565A012
Eng cmprtmnt #2, 2.4L. Моторный отсек без турбонагнетателя 2,0 л.
Рекомендованная розничная цена 192,52 $
161,71 $
Рекомендованная розничная цена 192,52 $
161,71 $
3
Крышка блока предохранителей8565A244
Моторный отсек.
Рекомендованная розничная цена 24,63 долл. США
20,69 долл. США
Рекомендованная розничная цена 24,63 долл. США
20,69 долл. США
4
Мини-предохранитель 9000 6MS810875
4
Мини-предохранительMS810876
4
Мини-предохранительMS810878
4
Плавкая вставкаMS810969
5
Плавкая вставкаMU840016
Рекомендованная розничная цена 16,85 долл. США
14,15 долл. США
Рекомендованная розничная цена 16,85 долл. США
14,15 долл. США
6
9 0004 Соединительный блок8571A019
Плавкая вставка, 2,4 л. Моторный отсек, плавкая вставка, 3,0 л. Моторный отсек с турбокомпрессором 2,0 л.
Рекомендованная розничная цена 45,68 долл. США
38,37 долл. США
Рекомендованная производителем розничная цена 45,68 долл.
