Блок предохранителей и реле Mitsubishi Lancer 10, их описание
Рубрика: MitsubishiАвтор: admin
Рассмотрены автомобили Mitsubishi Lancer 10 выпущенные в 2007, 2008, 2008, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах, с моторами 1.5, 1.6, 1.8, 2.0 литра.
Блок предохранителей и реле в салоне Митсубиси Ланцер 10
Монтажный блок расположен в нижней части панели приборов, со стороны водителя. Блок предохранителей и реле в салоне закрыт защитной крышкой, на обратной стороне которой находится схема и обозначение предохранителей.

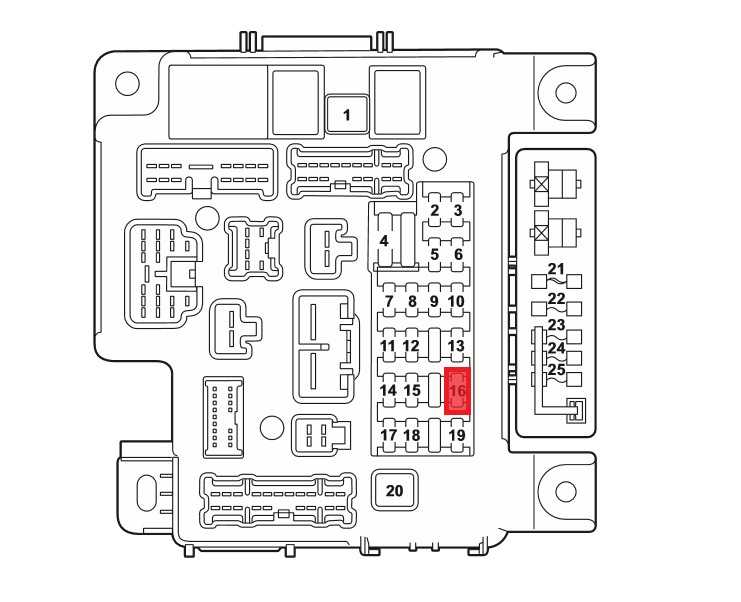

Схема блока предохранителей и реле Митсубиси Ланцер 10
Описание
1 | 30А Отопитель / обогреватель |
2 | 15А Стоп-сигналы |
3 | 10А Задний противотуманный фонарь |
4 | 30А Стекло очиститель ветрового окна |
5 | Резерв |
6 | 10А Цепь дополнительного оборудования |
7 | 20А Замки дверей |
8 | 15А Аудиосистема |
9 | 7,5А Цепь дополнительного оборудования |
10 | 15А Лампы освещения салона |
11 | 15А Аварийная световая сигнализация |
12 | 15А Стекло очиститель окна двери задка |
13 | 7,5А Контрольно — измерительные приборы |
14 | Резерв |
15 | 15А Прикуриватель (передняя розетка электропитания) |
16 | 10А Замок зажигания |
17 | 20А Электропривод люка |
18 | Резерв |
19 | 10А Наружные зеркала заднего вида |
20 | 10А Система полного привода |
21 | 7,5А Фонари заднего хода |
22 | Резерв |
23 | 15А Дополнительная розетка электропитания |
24 | 30А Электро стеклоподъемники |
25 | 30А Обогрев стекла двери задка |
26 | 7,5А Обогреватели наружных зеркал заднего вида |
27 | 15А Электропитание |
28 | 20/25А Электропривод сидений |
29 | 30А Обогрев сидений |
Предохранители и реле под капотом Митсубиси Ланцер 10
В моторном отсеке расположен основной блок предохранителей и реле и 2 дополнительных.
Схема блока предохранителей в моторном отсеке Митсубиси Ланцер 10
Описание
1 | 30А Устройство ввода — вывода |
2 | 40А Электродвигатель вентилятора системы охлаждения |
3 | 30А Электродвигатель вентилятора конденсора |
4 | 30А АБС |
5 | 40А АБС |
6 | Резерв |
7 | 30А Стартер |
8 | 15А Передние противотуманные фары |
9 | 7,5 Управление двигателем |
10 | 20А АКП |
11 | 10А Звуковой сигнал |
12 | 7,5А Генератор |
13 | 20А Омыватель фар |
14 | 10А Кондиционер |
15 | 15А Дроссельная заслонка |
16 | 20А Звуковой сигнал противоугонной системы |
17 | 15А Обогреватель щеток стеклоочистителя |
18 | Резерв |
19 | 30А Электропривод двери багажника |
20 | 10А Система наружного освещения в дневное время |
21 | 10А Фара дальнего света (левая) |
22 | 10А Фара дальнего света (правая) |
23 | 30А Усилитель аудиосистемы |
24 | 30А Электро оборудование дизельного двигателя |
25 | 20А Левая фара ближнего света (с газоразрядными лампами) |
26 | 20А Правая фара ближнего света (с газоразрядными лампами) |
27 | 10А Левая фара ближнего света (с галогеновыми лампами) |
28 | 10А Правая фара ближнего света (с галогеновыми лампами) |
29 | 10А Цепь питания электрооборудования двигателя |
30 | 10А Катушка зажигания |
31 | 20А Цепь питания электрооборудования двигателя |
32 | 15А Топливный насос |
Реле
R1 | Реле свечей накаливания (для дизельных двигателей) |
R2 | Реле вентилятора радиатора |
R3 | Реле отопителя |
R4 | Реле системы управления двигателем |
R5 | Реле системы курсовой устойчивости |
R6 | Реле вентилятора радиатора кондиционера |
R7 | Реле системы управления двигателем |
R8 | Реле ближнего света фар |
R9 | Реле системы управления двигателем |
R10 | Реле обогревателя щеток стеклоочистителя |
R11 | Реле системы наружного освещения в дневное время |
R12 | Реле системы управления двигателем |
R13 | Реле звукового сигнала противоугонной системы |
R14 | Реле автоматической коробки передач |
R15 | Реле омывателя фар |
R16 | Реле дальнего света фар |
R17 | Реле передних противотуманных фар |
R18 | Реле звукового сигнала |
R19 | Реле кондиционера |
Дополнительный блок реле под капотом Митсубиси Ланцер Х
Описание:
- R1 Реле малых оборотов вентилятора системы охлаждения двигателя
- R2 Реле вентилятора кондиционера
- R3 Реле высоких оборотов вентилятора системы охлаждения двигателя
Блок предохранителей на АКБ Митсубиси Ланцер 10
Схема
Описание:
- 33 — 120А Плавкая перемычка № 37/ Плавкие перемычки №№ 34-36
- 34 — 80А Предохранители №№ 2, 4, 5, 10, 11, 12, 14, 15, 17, 18, 23, 24, 25 и плавкая перемычка № 20 в салоне, и ETACS-ECU
- 35 — 80А Резерв
- 36 — 120А Предохранители №№ 1-23, 30-32 и плавкие перемычки №№ 24-29 в моторном отсеке, реле управления двигателем, реле фары (дальний свет) и реле фары (ближний свет)
- 37 — 80А Плавкие перемычки №№ 1 и 21, предохранители №№ 3, 6, 13, 16, 19, 22 в салоне, реле вентилятора и ETACS-ECU
0 4 748
Понравилась статья? Поделиться с друзьями:
Схема предохранителей и реле Mitsubishi Lancer X » Схемы предохранителей, электросхемы автомобилей
Блок предохранителей в моторном отсеке
№ | А | Нагрузочная цепь |
Цепь электропитания: Плавкая перемычка № 36 | ||
1 | 15 | Передняя противотуманная фара и реле передней противотуманной фары |
2 | 7,5 | Блок управления двигателем |
3 | 20 | ECU вариатора, датчик частоты вращения ведущего шкива <вариатор> и датчик частоты вращения ведомого шкива <вариатор> |
4 | 10 | Звуковой сигнал (низкий, высокий) и реле звукового сигнала |
5 | 7,5 | Генератор |
6 | 20 | Электродвигатель омывателей фар и реле омывателей фар |
7 | 10 | Компрессор кондиционера в сборе и реле компрессора кондиционера |
8 | 15 | Блок управления двигателем |
9 | — | — |
10 | — | — |
11 | — | — |
12 | — | — |
13 | 10 | — |
Цепь электропитания: Реле фары (дальний свет) | ||
14 | 10 | Блок-фара (левая) |
15 | 10 | Блок-фара (правая) |
Цепь электропитания: Реле фары (ближний свет) | ||
16 | 20 | Блок-фара (левая) <газоразрядная> |
17 | 20 | Блок-фара (правая) <газоразрядная> |
18 | 10 | Блок-фара (левая) <галогеновая>, блок-фара (левая, правая) <Система ручной коррекции положения фар>, ECU системы управления автоматической коррекцией положения фар и переключатель ручной коррекции положения фар |
19 | 10 | Блок-фара (правая) <галогеновая> |
Цепь электропитания: Реле управления двигателем | ||
20 | — | — |
21 | 10 | Катушки зажигания № 1-4 |
22 | Датчик массового расхода воздуха, ECU двигателя, клапан управления выпускным маслопроводом, форсунки №№ 1-4, клапан управления впускным маслопроводом, кислородный датчик (передний, задний), электромагнитный клапан управления продувкой, реле сервопривода дроссельного клапана и датчик скорости автомобиля <МКПП> | |
23 | 15 | Узел топливного насоса и манометра |
Цепь электропитания: Плавкая перемычка № 36 | ||
24 | 30 | Стартер |
25 | — | — |
26 | 40 | ABS-ECU и ASC-ECU |
27 | 30 | ABS-ECU и ASC-ECU |
28 | 30 | Электродвигатель вентилятора конденсатора, реле вентилятора конденсатора и реле управления вентилятором |
29 | 40 | Электродвигатель вентилятора радиатора и реле вентилятора радиатора |
30 | 30 | Предохранители №№ 7-9 в салоне |
31 | 30 | Аудиоусилитель |
Цепь электропитания: Реле управления двигателем | ||
32 | — | — |
Реле | ||
A-12X | Реле передней противотуманной фары | |
A-13X | Реле звукового сигнала | |
A-14X | Реле компрессора кондиционера | |
— | ||
A-17X | Реле управления вариатором | |
A-18X | Реле омывателя фары | |
A-19X | Реле фары (дальний свет) | |
A-20X | Реле сервопривода дроссельного клапана | |
A-21X | — | |
A-22X | — | |
A-23X | Реле инжектора | |
A-24X | — | |
A-26X | Реле вентилятора конденсатора | |
A-27X | Реле стартера | |
A-28X | Реле фары (ближний свет) | |
A-29X | Реле вентилятора радиатора | |
A-30X | — | |
A-31X | Реле управления вентилятором | |
A-32X | — | |
A-33X | Реле управления двигателем | |
Блок предохранителей на аккумуляторной батареи
№ | А | Нагрузочная цепь |
Цепь электропитания: Аккумуляторная батарея / Генератор | ||
33 | 120 | Плавкая перемычка № 37/ Плавкие перемычки №№ 34-36 |
Цепь электропитания: | ||
34 | 80 | Предохранители №№ 2, 4, 5, 10, 11, 12, 14, 15, 17, 18, 23, 24, 25 и плавкая перемычка № 20 в салоне, и ETACS-ECU |
35 | 80 | — |
36 | 120 | Предохранители №№ 1-23, 30-32 и плавкие перемычки №№ 24-29 в моторном отсеке, реле управления двигателем, реле фары (дальний свет) и реле фары (ближний свет) |
Цепь электропитания: Плавкая перемычка № 33 / Генератор | ||
37 | 80 | Плавкие перемычки №№ 1 и 21, предохранители №№ 3, 6, 13, 16, 19, 22 в салоне, реле вентилятора и ETACS-ECU |
Блок предохранителей в салоне
№ | А | Нагрузочная цепь |
Цепь электропитания: Плавкая перемычка № 37 | ||
1 | 30 | Электродвигатель вентилятора и силовой транзистор |
Цепь электропитания: Плавкая перемычка № 34 | ||
2 | 15 | ETACS-ECU, верхний стоп-сигнал, задний комбинированный фонарь (левый, правый) и селектор диапазонов в сборе <вариатор> |
Цепь электропитания: Плавкая перемычка № 37 | ||
3 | 10 | Задняя противотуманная фара |
Цепь электропитания: ETACS-ECU (реле 3 АСС) | ||
4 | 30 | ETACS-ECU, электродвигатель омывателя и электродвигатель стеклоочистителя ветрового стекла |
Цепь электропитания: Плавкая перемычка № 34 | ||
5 | 10 | Диагностический разъем |
Цепь электропитания: Плавкая перемычка № 37 | ||
6 | 20 | ETACS-ECU, привод замка передней двери (левой, правой), замок крышки багажника и привод замка задней двери (левой, правой) |
Цепь электропитания: Плавкая перемычка № 30 | ||
7 | 15 | Блок центральной панели и радиоприемник/проигрыватель компакт-дисков |
8 | 7,5 | ECU кондиционера, подрулевой переключатель, комбинированная панель, ETACS-ECU, датчик напоминания о ключе, KOS-ECU, датчик управления освещением, реле электростеклоподъемника и WCM |
9 | 15 | Комбинированная панель и датчик напоминания о ключе |
Цепь электропитания: Плавкая перемычка № 34 | ||
10 | 15 | ETACS-ECU |
Цепь электропитания: ETACS-ECU (реле 3 АСС) | ||
11 | 15 | — |
Цепь электропитания: ETACS-ECU (реле IG1) | ||
12 | 7,5 | Панель управления кондиционером, ECU кондиционера, ABS-ECU, ASC-ECU, блок центральной панели, подрулевой переключатель, комбинированная панель, ECU углового/заднего датчика, реле управления вариатором, ECU системы управления автоматической коррекцией положения фар, реле обогрева сиденья, KOS-ECU, реле обогревателя заднего стекла, селектор диапазонов в сборе <вариатор>, выключатель радара, SRS-ECU, датчик угла поворота рулевого колеса <AFS, ASC>, электродвигатель люка крыши в сборе и WCM |
Цепь электропитания: Плавкая перемычка № 34 | ||
13 | 15 | Гнездо для подключения дополнительного оборудования (передняя напольная консоль) и прикуриватель |
14 | 10 | Цепь переключателя зажигания |
15 | 20 | Узел электродвигателя люка крыши |
Цепь электропитания: ETACS-ECU (реле 2 АСС) | ||
16 | 10 | Наружное зеркало в сборе (левое, правое) и радиоприемник/ проигрыватель компакт-дисков |
Цепь электропитания: Плавкая перемычка № 34 | ||
17 | 10 | ASC-ECU |
ETACS-ECU (реле IG1) | ||
18 | 7,5 | Фонарь заднего хода, ECU углового/заднего датчика, ECU вариатора и SRS-ECU |
Цепь электропитания: Плавкая перемычка № 37 | ||
19 | 15 | Гнездо для подключения дополнительного оборудования (задняя напольная консоль) |
Цепь электропитания: Плавкая перемычка № 34 | ||
20 | 30 | Электродвигатель переднего стеклоподъемника (левого, правого), вспомогательный переключатель переднего электростеклоподъемника, главный переключатель электростеклоподъемников, электродвигатель заднего стеклоподъемника (левого, правого) и вспомогательный переключатель заднего электростеклоподъемника (левого, правого) |
Цепь электропитания: Плавкая перемычка № 37 | ||
21 | 30 | Предохранитель № 22 в салоне и обогреватель заднего стекла |
Цепь электропитания: Реле обогревателя заднего стекла | ||
22 | 7,5 | Наружное зеркало в сборе (левое, правое) |
Цепь электропитания: Плавкая перемычка № 34 | ||
23 | — | — |
24 | — | — |
25 | 30 | Обогреваемое сиденье в сборе (левое, правое) и переключатель обогрева сиденья |
Реле | ||
R1 | Реле электродвигателя вентилятора |
2008-2017 Mitsubishi Lancer Схема расположения предохранителей Схема расположения реле Обновлено
Предохранители на автомобилях Mitsubishi Lancer расположены в моторном отсеке и под приборной панелью. Мы включили обозначения предохранителей ниже для справки. Имейте в виду, что обозначения предохранителей могут различаться в зависимости от года выпуска модели и комплектации.
Панель предохранителей двигателя
Главный блок предохранителей расположен на двигателе со стороны водителя. В панели главного предохранителя также есть несколько реле.
Предохранитель | Система |
---|---|
1 | Передние противотуманные фары |
2 | Двигатель |
3 | Автоматическая коробка передач |
4 | Звуковой сигнал |
5 | Генератор |
6 | Омыватель фар |
7 | Кондиционер |
ETV или вентилятор масляного радиатора / двойная муфта SST | |
9 | Звуковой сигнал охранной сигнализации |
10 | Стеклоочиститель |
– | |
12 | Задняя дверь с электроприводом |
13 | Дневные ходовые огни |
14 | Фара дальнего света левая |
15 | Фара дальнего света правая | 16 | Левая фара ближнего/дальнего света |
17 | Фара ближнего/дальнего света правая |
18 | Фара ближнего света левая |
19 | Фара ближнего света правая |
20 | Мощность двигателя |
21 | Катушка зажигания |
22 | Мощность двигателя |
23 | Топливный насос |
24 | Стартер |
25 | – |
26 | АБС |
27 | АБС |
Двигатель вентилятора переменного тока | |
29 | Вентилятор охлаждения радиатора |
30 | IOD |
31 | Радиоусилитель |
32 | Дизельный двигатель |
33 | Запасной 9 0029 |
34 | Запасной |
35 | Запасной |
Внутренняя панель предохранителей
Под приборной панелью со стороны водителя расположены внутренние предохранители.
Предохранитель | Система |
1 | Нагреватель |
2 | 9002 8 Стоп-сигналы|
3 | Задний противотуманный фонарь |
4 | Стеклоочиститель |
5 | Дополнительно |
6 | Дверные замки |
7 | Радио/стерео |
8 | Реле блока управления |
9 | Потолочное освещение |
10 | Аварийная сигнализация |
11 | Стеклоочиститель заднего стекла |
12 | Комбинация приборов |
13 | Ci Гаретт Выход |
14 | Замок зажигания |
15 | Люк в крыше |
16 | Наружное зеркало заднего вида 9002 9 |
17 | Полный привод AWD |
18 | Фонари заднего хода |
19 | Розетка для аксессуаров |
20 | Электрические стеклоподъемники |
21 | Обогреватель |
Наружное зеркало с подогревом | |
23 | Розетка 115 В |
24 | Сиденье с электроприводом |
24 | Подогрев сидений |
. Дополнительные сведения о Mitsubishi Lancer см. в этих руководствах по устранению неполадок и ремонту.
Схема блока реле предохранителей Mitsubishi Lancer 10 с назначением и расположением
10 -е поколение Mitsubishi Lancer выпускался в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 годах с двигателями 1,5 1,6 1,8 2,0 л. За это время модель претерпела рестайлинг. Mitsubishi Lancer Evolution или Mitsubishi Lancer Evo — спортивная версия модельного ряда Lancer. В этой статье мы покажем обозначения предохранителей и реле Митсубиси Лансер 10 со схемами коробок, фото – примерами исполнения и местами их расположения. Обратите внимание на предохранитель, отвечающий за прикуриватель.
Количество элементов в блоках вашего Мицубиси Лансер 10 может отличаться от представленного и зависит от года выпуска, уровня комплектации и региона доставки.
Содержимое
- 1 Блок предохранителей в салоне
- 2 Блоки предохранителей и реле в моторном отсеке
- 2. 1 Главный блок
- 2.2 Блок реле
- 2.3 Аккумуляторный ящик
Блок предохранителей в салоне
Расположен под приборной панелью со стороны водителя за защитной крышкой.
Сверьте назначение со схемами на обратной стороне защитной крышки.
Легенда
Схема
Назначение
30A Отопитель / обогреватель | |
2 | 15A Стоп-сигналы |
3 | 10A Задние противотуманки лампа |
4 | 30A Стеклоочиститель |
5 | Резерв |
6 | 90 028 10А Цепь дополнительного оборудования|
7 | 20А Дверные замки |
8 | 15А Аудио система |
9 | 7.5А Цепь дополнительного оборудования |
10 | 15А Лампы освещения салона |
11 | 15A Аварийная сигнализация |
12 | 15А Очиститель стекол багажника |
13 | 7,5А Контрольно-измерительные приборы |
14 | Резерв |
15 | 15A Прикуриватель (передний розетка) |
16 | 10A Замок зажигания |
17 | 20A Люк с электроприводом |
18 | Резерв |
19 | 10A Наружные зеркала заднего вида |
20 | 10A Система полного привода |
21 | 7,5A Фонари заднего хода |
22 | Резерв |
23 | 15A Дополнительная розетка |
24 | 30A Электрические стеклоподъемники |
25 | 30A Обогрев стекла задней двери | 900 24
26 | 7,5А Обогрев наружных зеркал заднего вида |
27 | 15А Блок питания |
28 | 20 / 25А Сиденье с электроприводом 900 29 |
29 | 30A Обогрев сиденья |
предохранитель номер 15 отвечает за прикуриватель, а предохранитель 23 на 15А за розетку.
Назначение реле
- Реле дверного замка
- Реле отопителя
- Реле обогрева сиденья
- Реле обогрева стекла задней двери
Блоки предохранителей и реле моторного отсека
Основной блок
Устанавливается с левой стороны моторного отсека.
Схема
Обозначение
1 | 3 0A Устройство ввода-вывода |
2 | 40A Двигатель вентилятора охлаждения |
3 | 30A Двигатель вентилятора конденсатора |
4 | 30А АБС |
5 | 40А АБС |
6 | 9002 8 Резерв|
7 | 30А Стартер |
8 | 15А Передние противотуманные фары |
9 | 7.5 Управление двигателем |
10 | 20А АКП |
11 | 10А Звуковой сигнал | 9002 4
12 | Генератор 7,5 А |
13 | 20А Омыватель фар |
14 | 10А Кондиционер |
15 | 90 028 15A Дроссельная заслонка|
16 | 20A Звуковой сигнал противоугонной сигнализации |
17 | 15A Щетки стеклоочистителя с обогревом |
18 | Резерв |
19 | 30A Задняя дверь с электроприводом |
20 90 029 | 10А Система наружного освещения днем |
21 | 10A Фара дальнего света (левая) |
22 | 10A Фара дальнего света (правая) |
30A Аудиоусилитель | |
24 | 30A Электрооборудование дизельного двигателя |
25 | 20A Левая фара ближнего света (с газоразрядными лампами) |
26 | 20A Правая фара ближнего света (с газоразрядными лампами) | 900 24
27 | 10A Левая фара ближнего света (с галогенными лампами) |
28 | 10A Правая фара ближнего света (с галогенными лампами) |
29 | 10А Цепь питания двигателя |
30 | 10А Катушка зажигания |
31 | 20А Цепь питания двигателя |
32 | 15А Топливный насос |
Реле
R1 | Реле свечей накаливания (для дизельных двигателей) |
R2 | Реле вентилятора радиатора |
R3 | Реле отопителя |
R4 | Реле управления двигателем |
R5 | Реле стабилизации |
R6 | Реле вентилятора радиатора кондиционера |
R7 | Реле управления двигателем |
R8 | Реле ближнего света фар |
R9 | Реле управления двигателем |
R10 | Реле нагревателя щеток стеклоочистителя |
R11 | 9002 8 Реле дневного наружного освещения|
R12 | Реле управления двигателем |
R13 | Анти — реле противоугонной сигнализации |
R14 | Реле автоматической коробки передач |
R15 | Реле омывателя фар |
R16 | Реле дальнего света фар |
R17 | Реле передних противотуманных фар |
R18 | Реле звукового сигнала |
R19 | Реле кондиционера |
Блок реле
Расположен рядом с основным.
