Полное описание Реле и предохранителей Шевроле Ланос
В автомобилях Шевроле Ланос имеется три блока, в которых скомпонованы все предохранители и реле (штатные). Один блок реле и предохранителей Ланоса расположен в подкапотном пространстве. Второй блок (только предохранители) расположен в салоне автомобиля возле левой ноги водителя. Третий блок предохранителей находится в панели приборов (торпедо). Получить доступ к этому блоку можно, открыв левую заглушку панели приборов или сняв панель блока электрокорректора.
Ниже приведены схемы предохранителей и реле Ланоса. Стоит отметить, что фактическое назначение реле и предохранителей может отличаться на автомобилях разных годов выпуска. Вся информация, приведенная здесь, справедлива для Шевроле Ланос 2007г выпуска, Евро-2. Назначение предохранителей и реле в блоке подкапотного пространства может отличаться на автомобилях Дэу Ланос. Приведенные таблицы не стоит рассматривать как единственно верные.

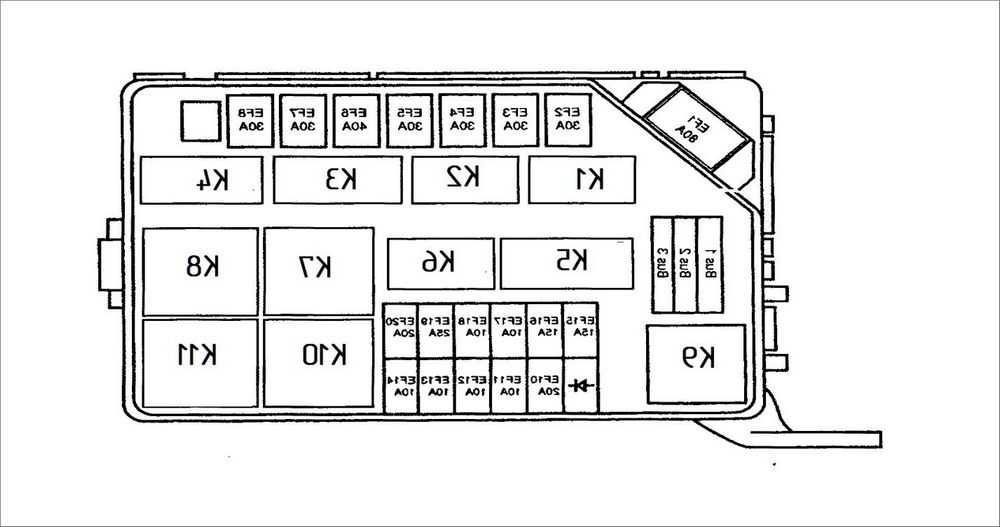

Обозначение предохранителей блока в отсеке двигателя | |
Схемное обозначение предохранителя – ток, A | Защищенные цепи и элементы |
Ef1 – 80 | электроцепи предохранителей Ef15-Ef20, а также F1-F7 (в салоне) |
Ef2 – 30 | замок зажигания – цепи питания приборов и топливного насоса |
Ef3 – 30 | замок зажигания – питание стартера, электромотор вентилятора отопителя, стеклоподъемники |
Ef4 – 30 | основной и дополнительный вентиляторы охлаждения двигателя |
Ef5 – 30 | электромоторы стеклоподъемников |
Ef6 – 50 | отсутствует |
Ef7 – 30 | обогрев заднего стекла |
Ef8 – 30 | электровентилятор отопителя (4 скорость, через реле в боке торпедо) |
D9 | предохранительный диод реле электромуфты компрессора кондиционера |
Ef10 – 20 | дальний света фар |
Ef11 – 10 | левый ближний свет, электрокорректор левой фары |
Ef12 – 10 | правый ближний свет, электрокорректор правой фары |
Ef13 – 10 | сигнал торможения и лампа габарита левого заднего фонаря, подсветка приборов, зуммер, габаритная лампа левой фары, подсветка регулятора электрокорректора, подсветка кнопки включения задней противотуманки, часы, подсветка кнопки аварийной сигнализации, лампа пепельницы, магнитола, подсветка кнопки включения кондиционера |
| сигнал торможения и лампа габарита правого заднего фонаря, габаритная лампа правой фары, подсветка номерного знака | |
Ef15 – 15 | передние ПТФ |
Ef16 – 15 | питание топливного насоса |
Ef17 – 10 | питание звукового сигнала |
Ef18 – 10 | электромуфта компрессора кондиционера |
Ef19 – 25 | реле включения фар К2 – контакт 30 |
Ef20 – 20 | реле габаритного света К6 – контакт 30 |
Обозначение реле блока в моторном отсеке | ||
Схемное обозначение | Наименование | Коммутируемые цепи |
К1 | реле звукового сигнала | звуковой сигнал |
К2 | реле фар | лампы головных фар |
К3 | реле электромуфты компрессора кондиционера | электромуфта компрессора |
К4 | реле дополнительного вентилятора охлаждения двигателя | электромотор дополнительного вентилятора |
К5 | реле передних ПТФ | лампы передних ПТФ |
К6 | реле габаритного освещения и света салона | лампы габаритов в фарах, габариты и сигналы торможения в задних фонарях, подсветка приборов, лампа освещения салона |
К7 | реле электростеклоподъемников | моторы стеклоподъемников |
| реле основного вентилятора охлаждения двигателя | электромотор основного вентилятора | |
К9 | реле топливного насоса | питание электродвигателя в модуле топливного насоса |
К10 | реле обогрева заднего стекла | обогрев заднего стекла |
К11 | реле управления вентиляторами системы охлаждения | коммутация первой и второй скорости вентиляторов охлаждения двигателя |
Предохранители в салоне Ланоса
Блок предохранителей Ланоса в салоне | |
Схемное обозначение предохранителя – ток, A | Защищенные цепи и элементы |
F1 – 10 | освещение багажника, освещение салона, противотуманный свет в заднем фонаре (левом), электромотор привода антенны |
F2 – 10 | выключатель габаритов в левом подрулевом переключателе, выключатель лампы задней ПТФ, регулятор электрокорректора угла наклона фар, сигнализатор открытых дверей, часы |
F3 – 15 | кнопка аварийной сигнализации |
F4 – 15 | центральный замок |
F5 – 10 | цепи питания ЭБУ от АКБ |
F6 – 10 | питание магнитолы от АКБ |
F7 – 15 | лампы габаритов (в задних фонарях) и сигналов торможения |
D8 | выключатель сигнализатора водительской двери (развязка от остальных дверей) |
F9 – 10 | питание магнитолы от замка зажигания |
F10 – 15 | питание прикуривателя |
F11 – 10 | приборы и сигнальные лампы комбинации приборов (кроме сигнализатора передних ПТФ, открытой двери и указателя поворотов), освещение бардачка, часы |
F12 – 10 | лампа заднего хода |
F13 – 15 | подушка безопасности |
F14 – 15 | обмотка возбуждения генератора, питание форсунок, электроклапан продувки адсорбера, электроклапан рециркуляции отработавших газов, датчик фаз и датчик скорости |
F15 – 15 | питание катушки (модуля) зажигания |
F16 – 15 | лампы указателей поворотов в фарах и задних фонарях, электропривод правого зеркала |
F17 – 15 | питание ЭБУ и топливного насоса от замка зажигания |
| F18 – 20 | электромотор очистителя лобового стекла, электромотор омывателя |
F19 – 10 | слаботочное питание обмоток реле обогрева заднего стекла, электромуфты компрессора кондиционера, вентиляторов охлаждения двигателя (К4, К8 и К11) |
F20 – 20 | электромотор вентилятора отопителя (1-3 скорости) |
Блок реле в панели приборов (торпедо)
Реле в панели приборов | |
Номер реле | Назначение |
1 | реле лампы задней ПТФ (в левом фонаре) |
2 | реле электромотора вентилятора отопителя – 4 скорость |
3 | реле очистителя лобового стекла – прерывистый режим |
4 | реле поворотов и аварийной световой сигнализации |
Также стоит отметить, что реле К7-К11 в монтажном блоке отсека двигателя, имеют нестандартную распиновку.
Многие автовладельцы часто путают эти реле с классическими вазовскими, но их распиновка отличается. На фото ниже вы можете увидеть, что в реле Шевроле Ланос, контакты 30 и 86 поменяны местами.
Однако все обстоит иначе с реле прерывистого режима стеклоочистителей. Это реле установлено в панели приборов и его можно заменить на аналогичное от ВАЗ 2108. Кроме того, в продаже можно найти вазовское реле с регулируемой паузой.
Если установить вазовское реле, то ничего страшного не произойдет. Стандартное реле просто не будет работать. Будьте внимательны при замене реле. Запасные предохранители вы можете найти на обратной стороне крышки блока реле в моторном отсеке.
Используйте предохранители в Ланосе только того номинала, который указан на крышках и схемах. Не устанавливайте предохранители большего номинала.
Реле и предохранители Шевроле Ланос седан 1.5: схемы блоков
Схемы предохранителей и реле подходят на модификаций:
- Шевроле Ланос седан 1,5 л.
Года выпуска
| 2005 | 2006 | 2007 | 2008 | 2009 |
Где находятся предохранители и блок на Шевроле Ланос?
Блок предохранителей и реле раскидан в двух местах+есть дополнительный блок под приборной панелью.
1. Блок реле и предохранителей под капотом
Находится справа от аккумулятора, между стойкой и горловиной бачка стеклоомывателя. Крышка держится на двух боковых фиксаторах.
2. Блок предохранителей в салоне
Находится слева от рулевой колонки, в торце. Крышка снимается нажатием на один правый фиксатор.
Схема реле и предохранителей Шевроле Ланос под капотом
Реле
| Номер на схеме | За что отвечает | Сила тока в Амперах |
| 1 | Главное реле | 80 |
| 22 | Реле звукового сигнала | 20 |
| 23 | Реле фар головного света | 20 |
| 24 | Реле компрессора кондиционера | 20 |
| 25 | Реле дополнительного вентилятор системы охлаждения | 20 |
| 26 | Реле противотуманных фар (ПТФ) | 20 |
| 27 | Реле освещения салона | 20 |
| 28 | Реле электростеклоподъемников | 30 |
| 29 | Реле вентилятора системы охлаждения двигателя | 30 |
| 30 | Реле топливного насоса (бензонасоса) | 30 |
| 31 | Реле обогревателя заднего стекла | 30 |
| 32 | Управляющее реле электровентиляторов системы охлаждения | 20/30 |
Плавкие предохранители и вставки
| Номер на схеме | Защищаемая цепь | Ампераж, ток в А |
| 2 | Система зажигания 1 | 30 |
| 3 | Система зажигания 2 | 30 |
| 4 | Основной электровентилятор системы охлаждения | 30 |
| 5 | Предохранитель электростеклоподъемников | 30 |
| 6 | Предохранитель ABS | 50 |
| 7 | Предохранитель обогревателя заднего стекла | 30 |
| 8 | Электровентилятор отопителя (4-я скорость вращения) | 30 |
| 9 | Пинцет | |
| 10 | Предохранитель передних противотуманных фар (ПТФ) | 15 |
| 11 | Предохранитель топливного насоса (бензонасоса) | 15 |
| 12 | Предохранитель звукового сигнала | 10 |
| 13 | Компрессор кондиционера | 10 |
| 14 | Контакт «30» реле 23 (дальний свет) | 25 |
| 15 | Контакт «30» реле 26 (освещение салона) | 20 |
| 16 | Диод | — |
| 17 | Предохранитель дальнего света | 20 |
| 18 | Предохранитель ближнего света (левая фара) | 10 |
| 19 | Предохранитель ближнего света (правая фара) | 10 |
| 20 | Предохранитель габаритов (левый борт) | 10 |
| 21 | Предохранитель габаритов (правый борт) | 10 |
Схема предохранителей Шевроле Ланос в салоне с левого торца
| Наименование | Предназначение | Сила тока, А |
| F1 | Лампа плафона освещения багажника, лампа плафона освещения салона, лампа противотуманного света в левом заднем фонаре, электродвигатель привода антенны | 10 |
| F2 | Выключатель освещения в левом подрулевом переключателе, выключатель лампы противотуманного света в левом заднем фонаре, регулятор направления пучков света фар, сигнализатор открытых дверей | 10 |
| F3 | Аварийная сигнализация | 15 |
| F4 | Центральный замок | 15 |
| F5 | Цепи питания блока управления двигателем от аккумуляторной батареи | 10 |
| F6 | Цепь питания аудиосистемы от аккумуляторной батареи | 10 |
| F7 | Лампы сигналов торможения/габаритного света в задних фонарях (сигналы торможения) | 15 |
| D8 | Выключатель сигнализатора открытой двери (дверь водителя) | диод |
| F9 | Цепь питания аудиосистемы от выключателя зажигания | 10 |
| F10 | Предохранитель прикуривателя | 15 |
| F11 | Приборы и сигнализаторы в комбинации приборов (кроме противотуманных фар, указателей поворотов и открытой двери) часы, лампа освещения вещевого ящика | 10 |
| F12 | Лампа света заднего хода в правом заднем фонаре | 10 |
| F13 | Подушка безопасности | 15 |
| F14 | Возбуждение генератора, форсунки, датчик скорости автомобиля, клапан продувки адсорбера, клапан рециркуляции отработавших газов, датчик фаз | 15 |
| F15 | Катушка зажигания | 15 |
| F16 | Лампы указателей поворотов в блок-фарах, лампы указателей поворотов в задних фонарях, электропривод правого наружного зеркала заднего вида | 15 |
| F17 | Цепи питания блока управления двигателем и реле топливного насоса от выключателя зажигания | 15 |
| F18 | Электродвигатель очистителя ветрового стекла, электродвигатель насоса омывателя ветрового стекла | 20 |
| F19 | Обмотки реле электрообогревателя заднего стекла, реле компрессора кондиционера, реле стеклоподъемников, реле (К4, К8, К11) электродвигателей вентиляторов системы охлаждения | 10 |
| F20 | Электродвигатель вентилятора отопителя (1-я, 2-я и 3-я скорости) | 20 |
Дополнительный блок предохранителей и реле под приборной панелью
| Номер на схеме | Защищаемая цепь | |
| 1 | противотуманный фонарь | |
| 2 | противотуманный фары | |
| 3 | аварийная сигнализация | |
| 4 | реле прерывистого режима работы стеклоочистителя (дворника) |
→ Выбери лучшее ОСАГО у всех страховых на Сравни.
ру! Вы сможете сэкономить до 3 000 ₽
→ Карта для автомобилистов Tinkoff Drive! Бонусы: 10% от покупок на любых АЗС, 5% за автоуслуги (мойка, автосервис, парковка). От 0 ₽ в месяц — стоимость обслуживания.
Схема блока предохранителей Шевроле Ланос с назначением элементов
Шевроле Ланос — седан, спроектированный на общей базе с Daewoo Lanos. Выпускался в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2017, 20 под торговой маркой. Шанс. Принимаем информацию о блоках предохранителей и реле Шевроле Ланос с подробным описанием цепей и мест их расположения. Обратите внимание на предохранитель, отвечающий за прикуриватель.
Содержимое
Моторный отсек
Расположен рядом с аккумулятором и закрыт защитной крышкой, которая удерживается двумя боковыми защелками.
Диаграмма
Защищенные компоненты
| EF1 | 80A Предохранительные цепи EF15 — EF20 и F1 — F1 | |
| EF2 | PUSTITION). 0035 | |
| EF3 | 30A Ignition switch (starter, heater fan, electric windows) | |
| EF4 | 30A Electric motors of the main and additional fans | |
| EF5 | 30A Power window motors | |
| EF6 | 50A Not used | |
| EF7 | 30A Heated rear window | |
| EF8 | 30A Heater fan motor (4th speed) | |
| D9 (diode) | Электромагнитная муфта компрессора кондиционера | |
| EF10 | 20А Лампы блока фар (дальний свет) | |
| EF11 | 10А Лампа регулирования направления ближнего света мотор-редуктора левой фары пучок света блока левой фары | |
| EF12 | 10А Лампа правой фары (ближний свет), мотор-редуктор регулятора направления пучка света правой фары | |
| EF13 | 10А Лампа стоп-сигнала/габаритного света в левом заднем фонаре (габаритный свет), подсветка комбинации приборов, мелодичный сигнал, лампа габаритного света в левой фаре, переключатель направления света фар, переключатель противотуманного света в заднем фонаре, часы, переключатель сигнализации, света пепельницы, аудиосистемы, переключатель кондиционера chevrolet lanos | |
| EF14 | 10А Стоп-сигнал/габаритный свет в правом заднем фонаре (габаритный свет), габаритный свет в правой фаре, подсветка номерного знака | |
| EF15 | 15A Chevrolet Lanos Fog Lamp Bulbs | |
| EF16 | 15AThe fuel pump | |
| EF17 | 10A Sound signal | |
| EF18 | 10A A / C Compressor Electromagnetic Clutch | |
| EF19 | 25А Контакт «30» реле фар | |
| EF20 | 20А Контакт «30» реле габаритного и освещения салона |
Relay
| Name | |
| К1 | Sound signal |
| K2 | Headlight bulbs |
| KZ | A / C Compressor Electromagnetic Clutch |
| K4 | Additional электродвигатель вентилятора охлаждения |
| К5 | Противотуманные фары |
| К6 | Лампы габаритного света в фарах, лампы стоп-сигнала/габаритного света в задних фонарях (габаритный свет), лампы подсветки комбинации приборов, лампа салона |
| K7 | Window Regulator Motors |
| К8 | Main cooling fan motor |
| K9 | Fuel pump motor |
| K10 | Heated rear window |
| К11 | Relays of электродвигатели основного и дополнительного вентиляторов системы охлаждения |
Салон
Блок предохранителей
Находится на левой стойке, около двери.
На обратной стороне защитной крышки указано точное расположение предохранителей в вашем автомобиле.
Схема
Назначение
F1 (10А) — Лампа освещения багажника, лампа освещения салона, противотуманная фара в левом заднем фонаре, мотор привода антенны.
F2 (10A) — Выключатель света в левом подрулевом переключателе, переключатель противотуманных фар в левом заднем фонаре, регулятор направления света фар, сигнализатор открытой двери.
F3 (15А) — Тревога.
F4 (15А) — Центральный замок.
F5 (10А) — Цепи питания блока управления двигателем Шевроле Ланос от аккумуляторной батареи.
F6 (10А) — Цепь питания аудиосистемы от аккумулятора.
F7 (15А) — Лампы стоп-сигналов/габаритного света в задних фонарях (стоп-сигналы) Chevrolet Lanos.
D8 (диод) — Датчик открытой двери (водительская дверь).
F9 (10А) — Цепь питания аудиосистемы от замка зажигания.
F10 (15А) — Прикуриватель.
F11 (10А) – Приборы и сигнализаторы в комбинации приборов (кроме противотуманных фар, указателей поворотов и открытой двери) часы,
Лампа освещения вещевого ящика.
F12 (10А) — Фонарь заднего хода в правом заднем фонаре.
F13 (15А) — Подушка безопасности.
F14 (15А) — Возбуждение генератора, форсунки, датчик скорости автомобиля, клапан продувки адсорбера, клапан EGR, датчик фаз.
F15 (15А) — Катушка зажигания Шевроле Ланос.
F16 (15А) — Лампы, указатели поворотов в фарах, лампы, указатели поворотов в задних фонарях, электропривод правого наружного зеркала заднего вида.
F17 (15А) — Цепи питания блока управления двигателем и реле бензонасоса от замка зажигания.
F18 (20А) — Электродвигатель стеклоочистителя, электродвигатель насоса омывателя ветрового стекла.
F19 (10А) — Катушки реле обогрева заднего стекла, реле компрессора кондиционера, реле стеклоподъемников, реле (К4, К8, К11) электродвигателей вентиляторов охлаждения.
F20 (20А) — Электродвигатель вентилятора отопителя (1-я, 2-я и 3-я скорости).
Предохранитель №10 отвечает за прикуриватель.
Блок реле
В салоне находится блок реле, состоящий из четырех элементов. Он расположен за крышкой регулятора фар.
Схема
Обозначение
- Противотуманная фара;
- Реле скорости вентилятора отопителя 4;
- Реле прерывистого режима работы стеклоочистителя;
- Тревога.
2000 Daewoo Lanos SE 1,6 л 4 цил.
1. Начало работы — подготовка к ремонту
2. Снимите крышку — найдите внутренний блок предохранителей и снимите крышку
Представленный автомобиль: 2000 Daewoo Nubira SE 2.0L 4 Cyl.
3. Найдите неисправный предохранитель — посмотрите на схему блока предохранителей и найдите предохранитель для неработающего компонента.0007
5.
Тестовый компонент — закрепите крышку и тестовый компонент
Представленный автомобиль: 2000 Daewoo Nubira SE 2.0L 4 Cyl.
6. Дополнительная информация. — Дополнительная информация о предохранителях салона
Поделись
- Дэвид Хоббс помог снять эти видео
- Обратная связь
- Скачать инструкцию по эксплуатации Daewoo
В этом видео показано, как заменить перегоревшие предохранители в салонном блоке предохранителей Daewoo Lanos 2000 года, а также схема расположения блока предохранителей. Электрические компоненты, такие как подсветка карты, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, фары, вентилятор, антиобледенитель, дверной замок, сиденье с электроприводом, мотор стеклоочистителя, топливный насос, звуковой сигнал, антиблокировочная система тормозов и камера заднего вида. есть предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель.
Если у вашего Lanos возникли проблемы с электричеством, вы всегда должны сначала проверить предохранители, потому что их относительно легко проверить и дешево заменить. Некоторые автомобили Daewoo имеют несколько внутренних блоков предохранителей, в том числе в багажнике — видео покажет вам, где находится внутренний блок предохранителей вашего Lanos 2000 года выпуска. Затем вам нужно обратиться к схеме блока предохранителей Daewoo Lanos 2000 года, чтобы найти перегоревший предохранитель. Если ваш Lanos имеет много опций, таких как люк, навигация, подогрев сидений и т. д., тем больше у него предохранителей. Некоторые компоненты могут иметь несколько предохранителей, поэтому убедитесь, что вы проверили все предохранители, связанные с рассматриваемым компонентом.
Если вам нужно заменить перегоревший предохранитель в Lanos, убедитесь, что вы заменяете его на тот же ток, что и у перегоревшего предохранителя. Если проверка и замена предохранителя для рассматриваемого компонента не работает, мы рекомендуем обратиться за помощью к надежному профессиональному механику.
