Как самому снять и установить коробку передач на ВАЗ 2110 (инструкция)

Снятие и установку коробки передач на автомобиле ВАЗ 2110 необходимо производить с напарником.
Порядок действий при выполнении снятия КП
Снимаем аккумуляторную батарею
Трос привода сцепления нужно отсоединить от вилки выключения сцепления и вынуть его из кронштейна на самой коробке передач

Далее  нужно отсоединить колодку электрического жгута от датчика скорости. Сжимаем пружину и отсоединяем разъем

Откручиваем болт 1, он крепит кронштейн модуля зажигания к самой коробке передач ВАЗ 2110. Затем следующие 2 и 3 они служат для крепления КПП к двигателю автомобиля

Внизу коробки имеется еще один разъем подключения к датчику заднего хода. Его также нужно отсоединить

Затем нужно открутить два болта крепления реактивной тяги к КП

Ослабляем затяжку хомута крепления тяги переключения передач с последующим отсоединением ее от шарнира штока выбора передач, сдвинув ее назад.

Затем снимаем приводы колес при этом вместо одного привода вставляем заглушку, которую перевяжем проволокой или веревкой, чтобы она не вылетела во время снятия коробки ВАЗ 2110. Правый привод полностью снимать не обязательно, можно его отвести в сторону и повесить.

Чтобы проще было снять КП рекомендую ослабить два болта крепления шаровой опоры  к поворотному кулаку

Откручиваем гайку нижнего правого крепления  коробки передач 1 к двигателю. Обратите внимание, что на моделях с системой впрыска топлива под этой гайкой установлен поддерживающий кронштейн 2 впускной трубы, который нужно снять со шпильки.

Если понадобится можно ослабить гайку крепления кронштейна указанную стрелкой.

Затем нужно открутить обозначенные на нижнем рисунке гайки, после этого снимите крышку (1 сцепления)  и (2 картера)

После этого откручиваем болт нижнего левого крепления коробки передач к двигателю

Вывешиваем двигатель.   Для этой процедуры используем  таль или доску

Снизу автомобиля отверните гайку крепления левой опоры силового агрегата.

Отверните две гайки крепления задней опоры силового агрегата к кузову.

Отверните два болта крепления задней опоры силового агрегата к коробке передач, удерживая вторым ключом гайки от проворачивания, и снимите опору.

Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее

Сдвиньте коробку передач максимально назад, пропустив заднюю крышку коробки над растяжкой передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не удается вывести из сцепления, отожмите двигатель в сторону. Опустив передний конец коробки, выньте ее из-под автомобиля.

Установите коробку передач в порядке, обратном снятию.

устройство, объем масла, схема, неисправности и разборка КПП своими руками

Ремонт автомобиля — это операция достаточно сложная и трудоёмкая, и обычно её доверяют профессионалам в автосервисе. Отдельные узлы машин вообще не предполагают демонтаж и починку водителем в условиях гаража. Однако услуги мастеров по ремонту дорожают, а транспортные средства с каждым годом ломаются всё чаще. Обладатели продукции отечественного автопрома пока ещё не лишены возможности устранять неисправности в своём «железном коне» самостоятельно. Поломка трансмиссии — одна из частых проблем, из-за которых у владельца машин ВАЗ начинает болеть голова. Сегодня расскажем о том, как снять коробку на ВАЗ 2110, произвести её диагностику и посильный ремонт.

Содержание

  • 1 Устройство коробки передач ВАЗ 2110

  • 2 Неисправности

  • 3 Как снять и установить МКПП

    • 3.1 Видео: демонтаж КПП на Лада 2110

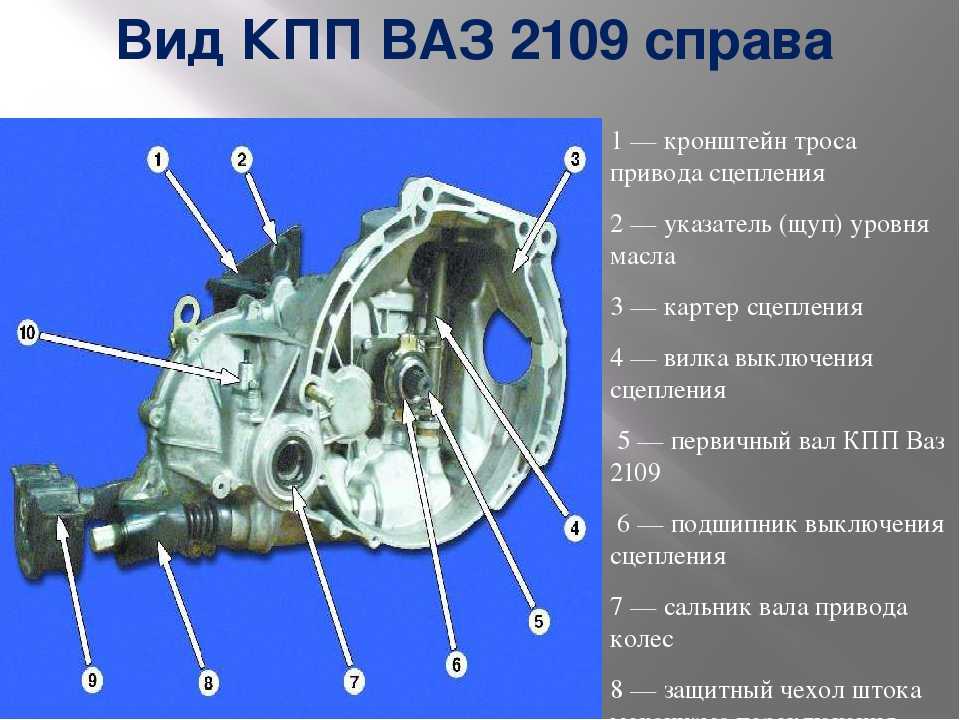

Устройство коробки передач ВАЗ 2110

На автомашины Волжского автозавода 10-й серии устанавливают механическую пятиступенчатую КПП. Она двухвальная, имеет пять передач для движения вперёд и одну реверсивную для заднего хода. Главная передача, дифференциал и сама коробка объединены в одном картере. При соединении картера с крышкой возможно уплотнение прокладкой или герметиком, устойчивым к воздействию бензина и масла.

Двухвальная система представлена первичным и вторичным валами. Первый представляет собой блок ведущих шестерён, на втором расположены ведомые шестерни, обеспечивающие движение вперёд. Две группы шестерён находятся в постоянном зацеплении. Детали вторичного вала можно демонтировать для замены или ремонта.

Вторичный вал изготовлен пустым внутри для облегчения веса конструкции. В местах расположения шестерён расположены круговые проточки, обеспечивающие поступление смазки на поверхность вала во время его работы. Вращение зубчатого колеса пятой передачи осуществляется через втулку. Шлицы вала служат для установки ступиц синхронизаторов. Сами валы установлены в корпусе коробки на подшипниках — пара роликовых с одной стороны и пара шариковых — с другой.

В дифференциале использованы два сателлита. Преднатяжение подшипников в нём можно регулировать, меняя специальное кольцо с толстого на более или менее тонкое. Найти это кольцо можно под наружной крышкой дифференциального подшипника. Датчик скорости подключается к пластиковой шестерёнке, размещённой на картере коробки скоростей, а та, в свою очередь, приводится в движение ведущей шестерней на корпусе дифференциала.

Устройство КПП ВАЗ 2110: 1- подшипник выключения сцепления; 2 — направляющая втулка муфты подшипника выключения сцепления; 3 — ведущая шестерня главной передачи; 4 — роликовый подшипник вторичного вала; 5 — маслосборник; 6 — ось сателлитов; 7 — ведущая шестерня привода спидометра; 8 — шестерня полуоси; 9 — коробка дифференциала; 10 — сателлит; 11 — картер сцепления; 12 —  ведомая шестерня главной передачи; 13 — регулировочное кольцо; 14 — роликовый конический подшипник дифференциала; 15 — сальник полуоси; 16 — ведомая шестерня I передачи вторичного вала; 17 — синхронизатор I и II передачи; 18 — ведомая шестерня II передачи вторичного вала; 19 — ведомая шестерня III передачи вторичного вала; 20 — синхронизатор III и IV передачи; 21 — ведомая шестерня IV передачи вторичного вала; 22 — шариковый подшипник вторичного вала; 23 — ведомая шестерня V передачи вторичного вала; 24 — синхронизатор V передачи; 25 — вторичный вал; 26 — задняя крышка картера коробки передач; 27 — ведущая шестерня V передачи; 28 — шариковый подшипник первичного вала; 29 — первичный вал; 30 — картер коробки передач; 31 — роликовый подшипник первичного вала; 32 — сальник первичного вала; 33 — сапун

При езде по тряской дороге двигатель испытывает колебания, которые при изношенности или просадке резиновых демпферов могут привести к смещению валов КПП. Это может приводить к непредсказуемому выключению передачи, когда шестерни двух валов выходят из зацепления. Для компенсации таких колебаний в соединении опоры рукояти переключения передач и картера коробки предусмотрена реактивная тяга. Она снабжена резиновой прокладкой для гашения вибрации от двигателя, которая заставляет дрожать рычаг переключения скоростей.

Подробнее об устройстве сцепления в автомобиле можно прочитать здесь: http://vazweb.ru/desyatka/transmissiya/sceplenie.html

Узнать, сколько масла в коробке передач, можно, проверив измерительный щуп. Согласно заводским стандартам КПП вмещает в себя 3,5 л. При падении уровня масла необходимо его долить, в противном случае ускоренный износ зубчатых колёс может привести к поломке. Технический регламент предписывает дежурную замену масла каждые 90 тыс. км пробега.

Неисправности

Каждый автовладелец с опытом начинает чувствовать неисправность в коробке передач автомобиля по характерным признакам. Большинство поломок КПП связаны с износом трущихся деталей, потому что они испытывают во время движения постоянную значительную нагрузку. Однако такой износ редко достигает критического состояния мгновенно. Обычно это постепенный процесс, именно поэтому начинающему водителю всегда советуют учиться «слушать» машину. Чем раньше обратить время на неполадку, точно её диагностировать и устранить, тем меньший объём ремонтных работ нужно будет выполнить и тем меньше это будет стоить.

Рекомендуется регулярно проверять место стоянки автомобиля на наличие пятен для контроля утечки технических жидкостей

Можно классифицировать признаки, которые говорят о поломках, следующим образом:

  1. Шум в МКПП. Это может быть треск, стук, шорох, скрежет, а также биение рычага переключения скоростей. Стук может возникать в разные фазы работы коробки. Опытный автомобилист по такому шороху может даже определить, какие именно детали подвергаются опасности. Например, шум при вхождении автомобиля в поворот говорит об износе шестерён дифференциала.
  2. Передачи тяжело включаются. Помимо износа деталей собственно КПП, неисправность может таиться и в сцеплении. Кроме того можно погрешить на деформацию тяг управления переключением передач. Помните, что детали из пластмассы ломаются значительно легче, чем металлические.
  3. Самопроизвольное «выпадение» передачи при движении. Со временем зубья шестерён выкрашиваются и стачиваются, становясь короче. Малейшая вибрация выводит их из зацепления и передача «вылетает». В этом случае необходимо также проверить крепление двигателя.
  4. Резкий щелчок и потеря плавности при переключении передачи. Если сцепление исправно, то виной такой неполадки чаще всего становится выход из строя блокирующего кольца синхронизатора нужной передачи.
  5. Коробка «ест» много масла. Повышенный расход масла — это прежде всего его утечка. Она может происходить через разгерметизированный картер, а также изношенные сальники, которые стоят практически на любом отверстии в корпусе коробки.

К неисправностям также относится дребезжание рычага КПП. Больше информации можно найти здесь: http://vazweb.ru/desyatka/salon/boltaetsya-rychag-kpp.html

Большинство указанных неисправностей нельзя решить иным способом, кроме как заменой износившихся деталей. Коробка передач приближена к центру масс автомобиля и ломается значительно реже, чем двигатель или подвеска.

Подобные поломки шестерни невозможно устранить каким-либо способом за исключением замены узла

Поэтому если уж с ней что-то случилось, ремонт потребуется обязательно. Для того, чтобы выяснить, износ каких деталей провоцирует шум или препятствует плавному ходу рычага, нужно снять и разобрать КПП.

Как снять и установить МКПП

Процедуру снятия коробки передач нужно производить, загнав авто на эстакаду или в гараж со смотровой ямой. Чем шире и просторней в яме, тем легче будет производить работу. Обеспечьте хорошее освещение днища автомобиля, ведь вся работа будет происходить в полутьме.

Коробка скоростей в «десятке» весит около 30 кг при условии, что масло слито. Вес кажется не очень большим, но учтите, что нужно будет держать КПП и откручивать гайки. Вариантов два: работать с помощником или соорудить приспособление, в которое можно будет упереть коробку при снятии и после перехватить её двумя руками для извлечения.

Сделать правильный выбор масла для коробки передач поможет данная статья: http://vazweb.ru/desyatka/transmissiya/maslo-v-korobku.html

Перечень инструментов, необходимых для демонтажа:

  • Набор гаечных ключей;
  • Набор торцевых головок с удлинителем;
  • Плоская и фигурная отвёртки;
  • Пассатижи;
  • Монтировка;
  • Домкрат;
  • Чистая сухая ткань для обтирки.

Далее работы производятся в следующем порядке:

  1. Снимаем пластиковую защиту двигателя, открутив болты торцевым ключом. Щиток, закрывающий моторный отсек, также убираем.

    В начале необходимо снять защиту картера

  2. Сливаем масло из коробки. Для этого подойдёт любая ёмкость, например, пластиковая 5-литровая бутыль с обрезанным горлышком. Откручиваем пробку, ждём, пока всё стечёт, потом протираем пробку и сливную горловину и закручиваем отверстие.
  3. Обесточиваем автомобиль, сняв клемму с аккумулятора
  4. Снимаем воздушный фильтр вместе с дроссельной заслонкой. Датчик воздушного потока и шланги вентиляции картера тоже вынимаем.
  5. Убираем стартер. Для этого с него нужно снять все резиновые колпачки с большого болта с плюсом от аккумулятора и малого болта втягивающего реле, отсоединить все клеммы, а потом открутить болты, крепящие стартер к корпусу двигателя.
  6. Вынимаем тросик сцепления, высвобождая его из вилки и ослабляя внешнюю гайку.
  7. Отсоединяем от коробки проводку — это датчик указателя скорости и фонари включения задней передачи.
  8. Убрать реактивную тягу можно, отвинтив две гайки, удерживающие скобу на буфере.
  9. Отсоединить от шарнира тягу привода переключения передач
  10. Далее нужно отвинтить болты на крышке картера сцепления и убрать крышку в сторону.
  11. Задача следующего этапа — снять приводы правого и левого переднего колеса. В отверстие одного из приводов можно вставить заглушку, чтобы не перепутать их при сборке. Левый привод снимаем полностью, правый отводим в сторону, чтобы не мешал. Болты, которыми крепится шаровая опора, должны быть ослаблены.

    В отверстие, расположенное под внутренним ШРУСом, необходимо вставить самодельный чопик

  12. Потом снимаем нижнюю крышку картера и откручиваем нижний болт, которым КПП крепится к мотору.

    Откручиваем болт крепления КПП

  13. После этого двигатель нужно приподнять, чтобы освободить коробку для снятия. Можно перекинуть трос с крюком через потолочную балку. Подручный вариант — использовать в качестве упора прочную доску.
  14. Следующий шаг — снятие задней опоры силового агрегата. Сначала нужно выкрутить болт, прижимающий двигатель к левой бортовой опоре, потом вывинтить болты, крепящие заднюю опору к кузову и КПП. Придерживайте головки болтов вторым ключом, иначе они будут проворачиваться. После этого можно снять саму опору.

    Для того чтобы снять заднюю силовую опору узла понадобится два ключа

  15. Коробку необходимо снять с направляющих держа её на весу. Для обретения хорошего страгивающего усилия можно вставить плоскую отвёртку между блоком цилиндров и картером сцепления. Шестерни первичного вала должны выйти из зацепления. Если этого не произошло, слегка пошатайте двигатель, отжимая его доской-упором.

    В качестве ломика для сдвига коробки передач с направляющих можно использовать толстую отвёртку

  16. Будьте внимательны! Тяжелый корпус коробки не должен ни на что опираться. Максимально отведя её назад, наклоните узел передним краем вперёд и вытащите из-под машины.

После снятия коробки её следует разобрать, чтобы осуществить визуальный осмотр валов и шестерён. При необходимости изношенные части заменить новыми. Во время сборки коробки особое внимание уделите герметизации картера и замене сальников.

Обратная установка коробки осуществляется в обратном порядке. Если вы впервые осуществляете подобную процедуру, фотографируйте каждый шаг, расположение деталей и крепёжных элементов. Это поможет восстановить последовательность действий.

Видео: демонтаж КПП на Лада 2110

После ремонта коробки некоторое время нужно обкатать новые шестерни, особенно если вы меняли их поблочно, группами. На время обкатки воздержитесь от агрессивного стиля езды. Переключая скорость на более высокую, выдерживайте паузу в одну-две секунды, а при понижении передачи, наоборот, включайте новую сразу же. Всегда следите за уровнем масла — если он падает, не поленитесь залезть под машину и осмотреть, нет ли течи в стыке крышки и картера. Обращайтесь с автомобилем аккуратно, и срок службы КПП возрастёт.
