Регулятор тормозных усилий (а среди автолюбителей и владельцев ВАЗ-2109 – колдун) является одним из элементов тормозной системы в авто. Главная его задача – противодействовать заносу задней оси машины при торможениях. Современные автомобили такого элемента в системах уже давно не имеют. Эти функции в них выполняет система EBD. Однако, «девяток» еще очень много и покупают молодые люди и поэтому полезно знать, как работает это устройство, а также как его регулировать.

Назначение

Так называемый колдун на ВАЗ-2109 необходим, чтобы автоматически изменять давление жидкости в цилиндрах задних тормозных механизмов в зависимости от того, какая на нагрузка действует на машину при снижении скорости. Данный элемент применяется как в гидравлических, так и в системах с пневматическим приводом.

Главная цель изменения давления – это предотвращение возможной блокировки колес и заноса задней оси автомобиля.

В некоторых моделях авто, чтобы сохранить их управляемость и устойчивость, дополнительно устанавливают и регулятор в тормозной привод передних колес.

Кроме того, на ВАЗ-2109 колдун применяется, чтобы повысить эффективность торможения пустой машины. Сила сцепления с дорогой груженой машины и пустой разная, поэтому усилие на разных осях должно регулироваться. В случае с загруженной и пустой машиной применяют регуляторы статического типа. В грузовых авто установлены автоматические решения.

В спорткарах производители часто устанавливают винтовой регулятор. Он находится в салоне авто и выполняет регулировку баланса тормозной системы непосредственно в процессе гонки. Настраивают его, исходя из погодных условий, состояния дороги, качества резины.

Устройство механизма

Колдун является предком современной системы АБС. Он также позволяет предотвратить блокировку колес на задней оси в момент торможения.

Устройство соединяется с задней балкой посредством тяги и торсионного рычага. Этот самый рычаг воздействует на поршень колдуна. Вход регулятора соединен с главным тормозным цилиндром. Выход соединен с задними рабочими цилиндрами.

Устройство состоит из корпуса, поршней, а также клапанов. Корпус внутри разделен на две полости. Первая взаимодействует с главным тормозным цилиндром. Вторая соединяется с задними тормозными механизмами. При выполнении экстренного торможения, когда передняя часть авто наклоняется, при помощи поршней и клапанов внутри регулятора перекрывается доступ жидкости к задним тормозным механизмам.

Таким образом автоматически контролируется и распределяется усилие на колесах задней оси. Распределение усилий зависит от того, как меняется осевая нагрузка. Автоматические колдуны ускоряют процесс разблокировки задних колес.

Где находится

На ВАЗ-2109 колдун располагается в задней части снизу слева или справа. На автомобилях с АБС его можно не искать – он отсутствует в принципе (как мы уже сказали ранее, здесь задействована вовсе другая система). На классических моделях ВАЗах данный регулятор установлен справа в задней части кузова.

Принцип действия

В процессе торможения в задней части автомобиля увеличивается расстояние между мостом и кузовом. Пока расстояние увеличивается, рычаг, установленный на мосту, отпускает поршень колдуна, и он перекрывает поток жидкости к задним тормозам. Что будет, если жидкость не сможет попасть к задним тормозам? Колеса не заблокируются, а будут вращаться.

Если говорить более простыми словами, то принцип работы колдуна ВАЗ-2109 следующий. Когда водитель резко нажимает на, задняя часть машины будет подниматься. Передняя, наоборот, опустится. Здесь колдун и начинает работать. Он не даст задней паре колес сразу тормозить.

Дело в том, что если колеса на задней оси начнут оттормаживаться вместе с передними, то есть огромная вероятность того, что машина пойдет в занос. В связи с этим задние тормоза начнут работать немного позже передних. Риск заноса снижается.

Без колдуна

Зная, в чем заключается работа колдуна на ВАЗ-2109, нетрудно догадаться, что будет происходить при его отсутствии в тормозной системе. А происходить будет следующее. Машина будет тормозить всеми четырьмя колесами вместе. Колеса последовательно блокируются – вначале пара колес на задней оси, а затем передние. Растет риск ДТП, так как водитель, двигающийся сзади, вряд ли вовремя отреагирует на резкий маневр. Столкновение будет неизбежно.

Колдун в машине очень нужен. Автомобиль ВАЗ-2109 без колдуна может быть очень опасен не только для окружающих на дороге, но и для самого водителя. Данный автомобиль в заносе практически не управляем.

Убирают колдун только те, кто точно знает и хорошо понимает, что получит в итоге. В основном так делают профессиональные водители-гонщики.

Но некоторые автовладельцы все-таки убирают колдун. При этом даже имеются утверждения, что машина стала тормозить быстрее и лучше. Специалисты утверждают, что это лишь кажется. На самом деле все немного по-другому. Проблема здесь в том, что в случае резкого торможения последовательно заклинятся обе пары колес.

Типичные неисправности

Неисправностей, возникающих в данной детали, очень немного. К ним относят заклинившие клапана, разрегулированность, протечки.

Если колдун расстроился, его можно настроить. А определяют, нужна ли регулировка, по поведению автомобиля. Если настройка сбита, то при торможении автомобиль будет бросать из стороны в сторону. Если заклинили клапаны или протекает тормозная жидкость, нужно менять деталь. Теоретически ремонт возможен, но сложности и стоимость делают его нерентабельным.

Регулятор может не срабатывать только в двух случаях – при максимально возможной загрузке и при скоростном режиме выше 80 километров в час. В данной ситуации скорость не падает быстро, поэтому задняя ось не разгружается.

Как проверить и отрегулировать?

Если в процессе торможения автомобиль замедляется неэффективно, машину при этом уводит в какую-либо сторону, автомобиль часто срывается в занос, то это сигнал о том, что нужно проверить узел и выполнить регулировку колдуна на ВАЗ-2109.

Для проверки машину загоняют на яму или эстакаду. Дефекты обнаружатся визуально. Чаще всего в результате проверки видно, что ремонт не представляется возможным.

Если говорить о регулировке, то лучше это делать на эстакаде. Регулировка сильно зависит от того, в каком положении находится кузов. Проводить регулировку нужно после каждого ТО. Также регулировка необходима, если менялось что-то из подвески. Если были ремонтные работы на задней балке или она менялась, это также требует настройки.

Чтобы отрегулировать устройство, ключом слегка ослабляют болт, крепящий колдун к рычагу. Затем отверткой двигают кронштейн, пока зазор не даст вставить в него сверло на два миллиметра. Далее болт нужно затянуть.

Регулятор на “десятке” и прошлых моделях в процессе эксплуатации автомобиля сильно закисает. Сдвинуть кронштейн не получается. В этой ситуации можно облить его WD-40, а затем с помощью молотка смещают деталь в сторону.

Замена

Замена колдуна на ВАЗ-2109 выполняется следующим образом. Понадобится ключ на 13, мощная отвертка, спецключ для откручивания тормозных трубок. Перед работой нужно очистить деталь от ржавчины, облить WD-40 или аналогичной жидкостью и подождать.

Начинать нужно с отворачивания болта, который крепится кронштейн к пружине. Затем отворачивают тормозные трубки. Открутив штуцера, выкручивают болты крепления детали к кузовку и колдун можно снять.

Заключение

Итак, мы выяснили, что собой представляет колдун и для чего он нужен на автомобиле ВАЗ-2109. Как видите, наличие данного элемента способствует увеличению безопасности движения авто.

Тормоза без колдуна на ваз 2110 – Прокачай АВТО

Содержание

1. Зачем нужен регулятор тормозных усилий
2. Как работает колдун
3. Возможные неисправности регулятора
4. Настройка регулятора тормозных усилий
5. Замена регулятора давления тормозов
6. Проверка
7. Без «колдуна». (Страница 1 из 6)
8. Re: Без «колдуна».
9. 20 Ответ от alexeykamf 2009-06-24 04:00:01
10. Re: Без «колдуна».
11. Сообщений с 1 по 20 из 120
12. С двухконтурной-диагональной на двухконтурную-осевую
13. Установка регулятора тормозных сил от Chevrolet Lanos
14. Регулятор давления тормозов, или как работает колдун на автомобилях ВАЗ
15. Зачем нужен регулятор тормозных усилий
16. Как работает колдун
17. Возможные неисправности регулятора
18. Настройка регулятора тормозных усилий
19. Замена регулятора давления тормозов

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.

На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.

Как работает колдун

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа.
» alt=»»>
Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью. Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Возможные неисправности регулятора

В целом, неисправностей, которые могут возникать в колдуне, немного. К ним можно отнести:

• Заклинивание клапана;
• Разрегулированность положения;
• Протечки тормозной жидкости.

Разрегулированный колдун можно настроить. Определить необходимость регулировки можно по поведению машины при нажатии на тормоз. При неправильной настройке регулятора машину начинает бросать в сторону.

При заклинивании клапана или протечках жидкости механизм подлежит замене. Теоретически его можно отремонтировать. Однако процесс такого ремонта сложен и дорог, что делает его нерентабельным.

Настройка регулятора тормозных усилий

Регулировка колдуна должна производиться на эстакаде или смотровой яме. При этом автомобиль разгружают и загоняют на место проведения работ. Для выполнения манипуляции понадобится:

1. Накидной ключ на 13 или соответствующая головка;
2. Сверло диаметром 2 мм.

Чтобы отрегулировать колдун, гаечным ключом ослабляют болт его крепления к кронштейну рычага. Далее с помощью отвертки перемещают кронштейн до тех пор, пока получившийся зазор не позволит вставить в него подготовленное двухмиллиметровое сверло.

После этого болт затягивают.

На заметку: регулятор давления тормозов ВАЗ-2110 и предыдущих ВАЗовских моделей в процессе эксплуатации закисает так, что сдвинуть его кронштейн не представляется возможным. В такой ситуации следует облить заржавевший участок жидкостью WD-40, подождать 15-30 минут, после чего ударами молотка через мягкую выколотку сместить деталь в сторону.

Замена регулятора давления тормозов

Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.

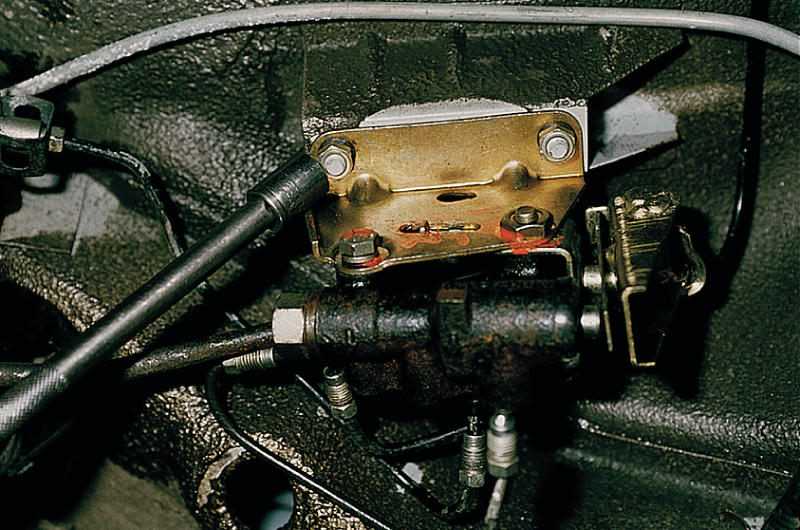

Работу начинают с откручивания болта крепления кронштейна к пружине. После демонтируются тормозные трубки, положение которых рекомендуется предварительно пометить.

Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь.
» alt=»»>
Устанавливать новый колдун ВАЗ-2110 необходимо в строгой обратной последовательности. После его установки и перед тем, как отрегулировать РДТ, следует прокачать контуры задних тормозов. Далее производится вышеописанная процедура настройки колдуна.

Проверка

Проверка работы регулятора ВАЗ-2109, 2110 и других моделей АвтоВАЗа производится на ходу, на закрытых площадках. Для этого следует разогнать автомобиль до скорости 40 км/ч и резко нажать на тормоз. Задние колеса должны блокироваться на 1/2 секунды позже передних.

Наблюдение за колесами осуществляет помощник, находящийся вне машины. В случае, если блокировка колес происходит заметно позже или не происходит совсем, а также если задняя ось блокируется одновременно с передней, процедуру регулировки колдуна повторяют.

Для увеличения времени срабатывания задних тормозов зазор между регулятором и кронштейном увеличивают, для сокращения, соответственно, уменьшают.

Мни приходилось заниматься ВАЗовскими тормозами, в том числе и дисковыми. Главная проблема при работе задних тормозов овальность. Из-за этой напасти тормозная сила значительно изменяется при частичном торможении (это когда колса не блокированы, обычное рабочее торможение). Для минимизации этого явления следует тщательно отрегулировать регулятор тормозных сил. Тот кто выбрасывает этот узел выражаясь самым мягким языком водитель ишака и не более. Вместе с тем регулировка регулятора требует особой тщательности.

Рекомендуемый зазор 2,1 мм следует строго соблюдать. В этом деле каждая десятая миллиметра на счету. Это вс проверено стендовыми испытаниями.

На ВАЗ уже давным -давно ставят саморегулирующиеся тормозные цилиндры. Таким образом влияние натяжения ручника ограничено, то есть оно заметно при натяжении 1-2 щелчка, а при нормальной регулировке нет.

То что у ВАЗ неравномерно работают задние тормоза одно колесо тормозит раньше другого, мне приходилось слышать, но реально заниматься таким автомобилем не довелось. В сво время никто не обращался. .

Без «колдуна».

(Страница 1 из 6)

• grebec
• Пользователь
• Оффлайн

• Зарегистрирован: 2008-11-13
• Сообщений: 98
• Репутация. [ 0 | 0 ]

Re: Без «колдуна».

имея 6-ти летний опыт вождения мотоцикла скажу, что сильно тормозящие задние колеса это есть плохо! Особенно в начало дождичка когда внезапно жопу резко кидает, и лови тачку по трассе на 120-ти. Колдун вещь полезная. А правильно отрегулированный колдун- вещь приятная. Конечно проще снять «лишнюю» деталь, чем привести в порядок и отрегулировать. На автовазе инженеры не полные дебилы, и ставить всякую безтолковую хе.ню в машину они не будут.

20 Ответ от alexeykamf 2009-06-24 04:00:01

• alexeykamf
• Пользователь
• Оффлайн

• Зарегистрирован: 2008-11-09
• Сообщений: 1,679
• Репутация. [ 0 | 0 ]

Re: Без «колдуна».

имея 6-ти летний опыт вождения мотоцикла скажу, что сильно тормозящие задние колеса это есть плохо! Особенно в начало дождичка когда внезапно жопу резко кидает, и лови тачку по трассе на 120-ти. Колдун вещь полезная. А правильно отрегулированный колдун- вещь приятная. Конечно проще снять «лишнюю» деталь, чем привести в порядок и отрегулировать. На автовазе инженеры не полные дебилы, и ставить всякую безтолковую хе.ню в машину они не будут.

Смысла нет кому-то что-то объяснять, люди этого не понимают.

Сообщений с 1 по 20 из 120

На сайте представлена справочная и техническая документация по ремонту и обсулуживанию, обзоры серийных и тюнигованных автомобилей, а также статьи и новости.
Сайт является клубом владельцев автомобилей ВАЗ линейка Samara: 2108, 2109, 21099, 2113, 2114, 2115.

Все права защищены © 2006-2014

Разработка сайта: www.rche.ru

Тормозная система ВАЗ десятого семейства – гидравлическая, двухконтурная (с диагональным разделением контуров). За работу задних тормозов отвечает регулятор давления задних тормозов (колдун), который после настройки быстро перестает выполнять свои обязанности. В статье рассказывает о том, как переделать тормозную систему с двухконтурной-диагональной на двухконтурную-осевую, а также избавиться от «колдуна».

Основное назначение регулятора давления тормозов состоит в создании необходимого тормозного усилия в задних тормозах автомобиля в зависимости от нагрузки машины и от резкости торможения. При штатной подвеске и тормозах путем долгих манипуляций «колдун» множно настроить для определенной загрузки. Однако при загрузке автомобиля, изменений высоты подвески или тормозных механизмов о должной работе «колдуна» можно забыть. В результате на практике каждый второй старый автомобиль ВАЗ имеет проблемы в работе задних тормозов.

Есть возможность доработать задние тормоза в два этапа:

1. переделать тормозную систему с двухконтурной-диагональной на двухконтурную-осевую (опционально).
2. заменить колдун на распределитель тормозных сил от Chevrolet Lanos с другими характеристиками 3/40.

С двухконтурной-диагональной на двухконтурную-осевую

На рисунке представлена схема тормозов ВАЗ 2110. В двухконтурной-диагональной схеме ВАЗ к задним тормозным механизмам идут 2 трубки. Чтобы сделать систему двухконтурной-осевой следует заглушить на главном тормозном цилиндре (ГТЦ) одну из трубок идущих назад (шариком от подшипника). «Колдун» можно оставить, заглушив текущий контур, как на схеме. Либо установить тройник вместо «колдуна». В обоих случаях получаем равномерные тормоза на задней оси. Эффект: тормоза становятся резче, т.к. все 4 колеса начинают тормозить с одинаковым максимальным усилием.

Установка регулятора тормозных сил от Chevrolet Lanos

Чтобы исключить одновременное торможение всех четырех колес после удаления «колдуна» необходимо установить регулятор тормозных сил от Ланоса. Описывая простым языком, данный регулятор (каталожный номер: 3488967) перебрасывает только 58% давления на задние тормоза, что не дает задней оси перетормаживать. Для его установки потребуется помощь токаря, т.к. резьба и отверстие под трубку на регуляторе от иномарки не подходит на ВАЗ. Переходник должен позволить вкрутить тормозные трубки с регулятор с обоих сторон.

А закрепить его удобней всего вместо «колдуна», используя кронштейн из куска жести.

В результат автомобиль будет замедляется значительно лучше и более предсказуемо. По отзывам не рекомендуется использовать такую конструкцию совместно с задними дисковыми тормозами, т.к. задние колеса будут перетормаживать.

Стоит отметить, что есть возможность установить регуляторы тормозных сил от Ланос и при использовании штатной схемы контуров, в этом случае следует установить 2 таких регулятора на каждую трубку вместо штатного колдуна.

Внимание! Вмешательство в тормозную систему запрещено законом! Сайт не несет ответственности за любые неприятности связанные с самостоятельной доработкой тормозов. Все делаете на свой страх и риск! Мы рекомендуем рассматривать тюнинг тормозов без переделок .

Регулятор давления тормозов, или как работает колдун на автомобилях ВАЗ

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.

На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.

В новых транспортных средствах, оснащенных системой ABS и EBD. колдун не используется.

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.

Как работает колдун

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа.

Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью. Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Возможные неисправности регулятора

В целом, неисправностей, которые могут возникать в колдуне, немного. К ним можно отнести:

• Заклинивание клапана;
• Разрегулированность положения;
• Протечки тормозной жидкости.

Разрегулированный колдун можно настроить. Определить необходимость регулировки можно по поведению машины при нажатии на тормоз. При неправильной настройке регулятора машину начинает бросать в сторону.

При заклинивании клапана или протечках жидкости механизм подлежит замене. Теоретически его можно отремонтировать. Однако процесс такого ремонта сложен и дорог, что делает его нерентабельным.

Настройка регулятора тормозных усилий

Регулировка колдуна должна производиться на эстакаде или смотровой яме. При этом автомобиль разгружают и загоняют на место проведения работ. Для выполнения манипуляции понадобится:

1. Накидной ключ на 13 или соответствующая головка;
2. Сверло диаметром 2 мм.

Чтобы отрегулировать колдун, гаечным ключом ослабляют болт его крепления к кронштейну рычага. Далее с помощью отвертки перемещают кронштейн до тех пор, пока получившийся зазор не позволит вставить в него подготовленное двухмиллиметровое сверло. После этого болт затягивают.

На заметку: регулятор давления тормозов ВАЗ-2110 и предыдущих ВАЗовских моделей в процессе эксплуатации закисает так, что сдвинуть его кронштейн не представляется возможным. В такой ситуации следует облить заржавевший участок жидкостью WD-40, подождать 15-30 минут, после чего ударами молотка через мягкую выколотку сместить деталь в сторону.

Замена регулятора давления тормозов

Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.

Проверка работы регулятора ВАЗ-2109, 2110 и других моделей АвтоВАЗа производится на ходу, на закрытых площадках. Для этого следует разогнать автомобиль до скорости 40 км/ч и резко нажать на тормоз. Задние колеса должны блокироваться на 1/2 секунды позже передних.

Наблюдение за колесами осуществляет помощник, находящийся вне машины. В случае, если блокировка колес происходит заметно позже или не происходит совсем, а также если задняя ось блокируется одновременно с передней, процедуру регулировки колдуна повторяют.

Для увеличения времени срабатывания задних тормозов зазор между регулятором и кронштейном увеличивают, для сокращения, соответственно, уменьшают.

Оцените статью первым!

• Почему скрипят тормозные колодки при торможении и что с этим делать
• Замена опор двигателя на ВАЗ и других автомобилях
• Авто напрокат: что необходимо знать при выборе
• От чего зависит длина тормозного пути и по какой формуле ее можно рассчитать
• Насколько хорошо вы разбираетесь в автомобильных эмблемах
• Как снять наружный ШРУС и заменить порванный пыльник
• Как самостоятельно заменить внутреннюю гранату на автомобилях ВАЗ

• Колеса для вращения автомобиля на месте на 360 градусов
• Через 3 года дизеля станут роскошью

• Обзор самого дорогого Hyundai Solaris за всю историю
• Тест-драйв Lamborghini Huracan от Михаила Петровского

Регулировка колдуна ваз 2110

Проверяем и заменяем колдун ВАЗ 2110 своими руками

Тормозная система автомобиля является важным элементом безопасности. Ее исправное состояние может спасти жизнь при дорожно-транспортных происшествиях. Одним из самых своеобразных узлов является регулятор давления задних тормозов, в просторечье известный, как колдун.

Регулятор давления задних тормозов

Такое название появилось еще с первыми «Жигулями» из-за его загадочности и неизвестности принципа работы.

Колдун ВАЗ 2110 имеет каталожный номер, начинающийся с 2108, и применяется кроме десятого семейства на других вазовских машинах: «Самаре», «Калине» и «Приоре».

Проверка

Симптомы неисправности колдуна на ВАЗ 2110 проявляются при торможении:

• Увод автомобиля в сторону;
• Срыв в занос;
• Недостаточная эффективность тормозов.

У ВАЗ 2110 расположен колдун на кронштейне под днищем, чуть слева, в районе задних колес. Работать с ним лучше на подъемнике, эстакаде или смотровой яме. Основные дефекты легко обнаруживаются при внешнем осмотре. Потеки тормозной жидкости указывают на износ или повреждение манжет.

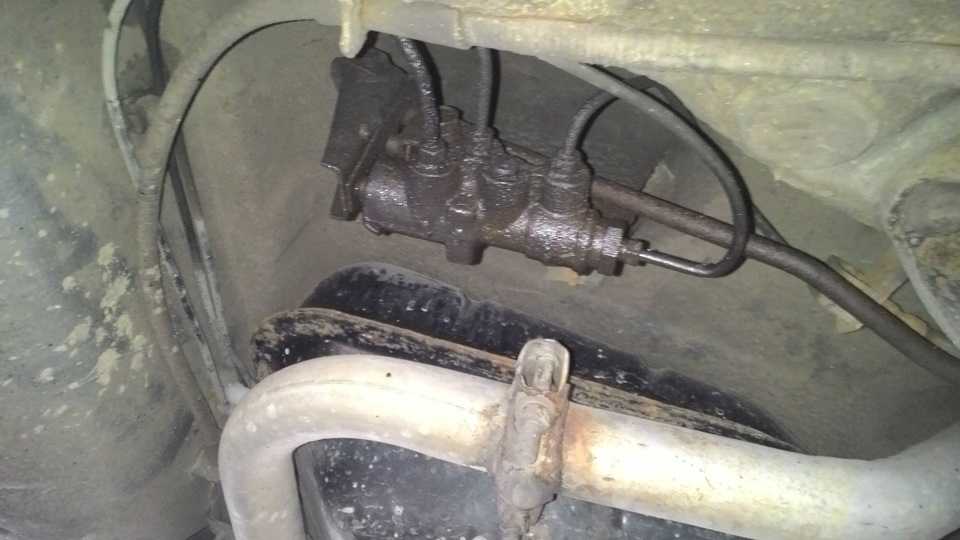

Колдун (РДТ) установленный на днище

Если поршень колдуна закис и не двигается, то это также определяется визуально, когда помощник несколько раз плавно нажимает на педаль тормоза. В обоих случаях ремонт нецелесообразен, необходима замена.

Все в порядке, если регулятор чист, зазор между рычагом привода и пластиной составляет 2 мм, шток перемещается при нажатии на педаль.

Исправный колдун должен обеспечить:

• Равномерность тормозных сил на задних колесах;
• Срабатывание задних тормозов позднее передних;
• Регулировку этого запаздывания, в зависимости от загрузки автомобиля.

Снятие и установка

Для замены колдуна на ВАЗ 2110 нужны ключи на 13 и 10. Вместо 10 очень желателен специальный ключ для тормозных штуцеров, он бережнее обычного рожкового обращается с мягкими медными гайками из-за большой площади контакта.

Заменить ступичный подшипник в гаражных условиях несложно, если иметь под рукой необходимый инструмент. Порядок проведения работ представлен тут: https://vazweb.ru/desyatka/hodovaya/zamena-stupichnogo-podshipnika.html

Такой ключ похож на накидной, но имеет прорезь для заведения в нее трубки и высокие губки. Необходимо примерно пол-литра тормозной жидкости и 4 резиновые заглушки для тормозных шлангов.

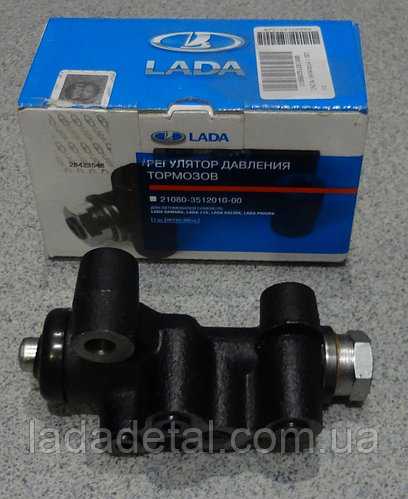

РДТ (колдун) Fenox

В магазинах запчастей для ВАЗ продаются автовазовские чугунные и белорусские алюминиевые регуляторы. Российский «ВИС» обычно надежнее, белорусский Fenox легче и дешевле.

РДТ (колдун) ВИС в сборе

Условия под днищем, для колдуна неблагоприятные, поэтому сначала нужно почистить грязь жесткой щеткой и смочить резьбовые соединения проникающей смазкой типа WD-40. С задней балки снимается фиксирующая скоба, при необходимости можно использовать для разжимания мощную отвертку.

РДТ (колдун) Kraft

Аккуратно отворачиваются тормозные трубки, помечаются для обратной сборки, закрываются резиновыми заглушками. Для демонтажа регулятора, удобнее открутить две гайки крепления кронштейна к днищу и снять колдун в сборе.

При монтаже болты крепления регулятора (внимание, передний болт длиннее заднего), через отверстия вытянутой формы, к кронштейну полностью не затягиваются, чтобы обеспечить перемещение при регулировке. Сборка проводится в обратной последовательности, обязательно для надежности обжимается плоскогубцами скоба-фиксатор на балке.

Для устранения воздуха из системы, после работы необходимо прокачать тормоза. Делать это проще вдвоем, процесс неоднократно описан, в том числе и для ВАЗ 2110. При замене колдуна, достаточно прокачать только задние тормозные механизмы.

Регулировка

Работа колдуна на автомобилях ВАЗ, зависит от положения кузова. Поэтому регулировку необходимо выполнять не только при каждом техническом обслуживании, но и при замене амортизаторов и пружин, после проведения ремонта задней балки и, конечно, замене самого колдуна.

Автомобиль размещается на эстакаде или смотровой яме, для установки подвески в равновесное положение, пару раз качается руками багажник. Ключом на 13 ослабляются болты крепления к кронштейну, передний болт снизу не виден, его надо найти на ощупь.

Перемещая регулятор, достигается зазор в 2 мм между упругой пластиной (шток упирается в нее) и рычагом. Сопротивление пружины велико, надо использовать «монтажку» или специальное приспособление. Болты затягиваются, зазор проверяется щупом. При отсутствии щупа, можно использовать сверло диаметром 2 мм и даже двухрублевую монету.

Дальнейшая проверка проводится на ходу. Тормозя со скорости 40 км/час, самостоятельно или при помощи напарника вне машины оцените момент начала срабатывания задних механизмов по сравнению с передними.

Если его надо сделать позже, то зазор необходимо увеличить, а если меньше, то, соответственно, уменьшить.

Полезные советы

На эффективность торможения задней оси, кроме колдуна влияют:

• Износ барабанов;
• Состояние и качество колодок;
• Регулировка троса ручника;
• Неисправности тормозных шлангов.

Поэтому проверять необходимо все элементы.

В интернете встречаются советы по доработке тормозной системы ВАЗов: замена колдуна простым тройником, подбор толщины уплотнительных шайб в регуляторе, переделка с диагональной системы на двухконтурную передняя–задняя оси.

Но по Правилам дорожного движения запрещено внесение любых конструктивных изменений в узлы автомобиля, от которых непосредственно зависит безопасность. Лучшим вариантом является квалифицированное техническое обслуживание, своевременное выявление и устранение неисправностей.

Регулятор давления тормозов, или как работает колдун на автомобилях ВАЗ

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.

На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.

Как работает колдун

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа.
» alt=»»>
Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью. Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Возможные неисправности регулятора

В целом, неисправностей, которые могут возникать в колдуне, немного. К ним можно отнести:

• Заклинивание клапана;
• Разрегулированность положения;
• Протечки тормозной жидкости.

Разрегулированный колдун можно настроить. Определить необходимость регулировки можно по поведению машины при нажатии на тормоз. При неправильной настройке регулятора машину начинает бросать в сторону.

При заклинивании клапана или протечках жидкости механизм подлежит замене. Теоретически его можно отремонтировать. Однако процесс такого ремонта сложен и дорог, что делает его нерентабельным.

Настройка регулятора тормозных усилий

Регулировка колдуна должна производиться на эстакаде или смотровой яме. При этом автомобиль разгружают и загоняют на место проведения работ. Для выполнения манипуляции понадобится:

1. Накидной ключ на 13 или соответствующая головка;
2. Сверло диаметром 2 мм.

Чтобы отрегулировать колдун, гаечным ключом ослабляют болт его крепления к кронштейну рычага. Далее с помощью отвертки перемещают кронштейн до тех пор, пока получившийся зазор не позволит вставить в него подготовленное двухмиллиметровое сверло. После этого болт затягивают.

На заметку: регулятор давления тормозов ВАЗ-2110 и предыдущих ВАЗовских моделей в процессе эксплуатации закисает так, что сдвинуть его кронштейн не представляется возможным. В такой ситуации следует облить заржавевший участок жидкостью WD-40, подождать 15-30 минут, после чего ударами молотка через мягкую выколотку сместить деталь в сторону.

Замена регулятора давления тормозов

Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.

Работу начинают с откручивания болта крепления кронштейна к пружине. После демонтируются тормозные трубки, положение которых рекомендуется предварительно пометить.

Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь.
» alt=»»>
Устанавливать новый колдун ВАЗ-2110 необходимо в строгой обратной последовательности. После его установки и перед тем, как отрегулировать РДТ, следует прокачать контуры задних тормозов. Далее производится вышеописанная процедура настройки колдуна.

Проверка

Проверка работы регулятора ВАЗ-2109, 2110 и других моделей АвтоВАЗа производится на ходу, на закрытых площадках. Для этого следует разогнать автомобиль до скорости 40 км/ч и резко нажать на тормоз. Задние колеса должны блокироваться на 1/2 секунды позже передних.

Наблюдение за колесами осуществляет помощник, находящийся вне машины. В случае, если блокировка колес происходит заметно позже или не происходит совсем, а также если задняя ось блокируется одновременно с передней, процедуру регулировки колдуна повторяют.

Для увеличения времени срабатывания задних тормозов зазор между регулятором и кронштейном увеличивают, для сокращения, соответственно, уменьшают.

Регулировка колдуна ваз 2110

Как регулировать колдун ваз 2110

Итак, в это статье мы подробно рассмотрим, как заменить регулятор давления задних тормозов на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

Причины замены регулятора давления задних тормозов

Замена регулятора давления производится по нескольким причинам, главными из которых являются: износ манжет (когда утекает тормозная жидкость), закисание поршня колдуна.

Если утечку тормозной жидкости вы сможете проверить по уровню тормозного бачка, то во втором случае придется воспользоваться чьей-то помощью.

Проверка регулятора давления тормозов на закисание:

Найдите помощника, который будет нажимать на педаль тормоза, в то время пока вы будете наблюдать за штоком регулятора давления (1), который должен выдвигаться с корпуса регулятора и воздействовать на пружинную пластину (2), прижимая ее к рычагу привода (3). Если при нажатии педали происходит следующая последовательность работы, то останется только подрегулировать «колдуна». Проверять регулировку колдуна желательно при каждом техническом осмотре, а также во время замены пружин и стоек, ремонтных работ с задней балкой.

Признаки исправного регулятора давления тормозов

На исправном регуляторе (3) не должно быть следов утечки тормозной жидкости, шток должен быть подвижным, а зазор между рычагом привода и пластиной должен составлять 2 мм.

Неисправный колдун

Если вы обнаружили не соответствие зазора между рычагом и пластиной (3) или неподвижность колдуна следует заняться его заменой или регулировкой.

Покупка запчастей регулятора давления задних тормозов

Очень хорошо зарекомендовал себя в работе колдун производства компании «ВИС», а вот от покупки колдуна фирмы «Fenox» лучше отказаться. Также вам понадобиться тормозная жидкость 400-500 мл., так как вам необходимо будет прокачать тормозную систему, а еще часть тормозной жидкости просто уйдет. Еще вам понадобиться WD-40.

Инструмент для замены регулятора давления задних тормозов (фото 4)

• Ключи для штуцеров тормозных трубок на 10;
• Торцевой и накидной ключи на 13;
• Монтажная лопатка;
• Отвертка;
• Резиновые колпачки со штуцеров прокачки тормозных цилиндров;
• Щуп;
• Металлическая пластина толщиной 2 мм;
• Сверло;
• Металлическая щетка.

Работы следует проводить на эстакаде или в смотровой яме.

Как заменить колдун (регулятор давления задних тормозов) на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

1. Для начала металлической щеткой зачистите резьбовые соединения и штуцеры тормозных трубок, которые прикручены к колдуну. После зачистки воспользуйтесь WD-кой и дайте штуцерам откиснуть.
2. Снимите скобу фиксатор и отнимите рычаг привода колдуна от задней балки (5).

3. Дальше мы должны сорвать штуцера при помощи ключа для тормозных трубок (7).

4. Пометьте тормозные трубки для правильной установки на новый колдун.

5. Открутите штуцера и заглушите их резиновыми заглушками (8).

6. Открутите гайки крепления кронштейна регулятора давления тормозов (9).

7.Снимите колдун с кронштейном.

8. Открутите регулятор от кронштейна (10).

9. Закрепите новый, не затягивайте.

10. Установите новый колдун на место.

11. Подключите к нему трубки и затяните штуцера трубок.

12. Закрепите рычаг привода регулятора давления задних тормозов к задней балке, проверьте, чтобы скоба-фиксатор обжала рычаг (11 и 12).

13. Прокачка тормозной системы.

14. Регулировка колдуна.

Как отрегулировать колдун (регулятор давления задних тормозов) на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

1. Берем ключ на 13 и монтажной лопаткой надавливаем на штифт, чем обеспечиваем расстояние между рычагом привода и пластиной 2 мм, затем при помощи ключа на 13 затяните регулировочный болт.
2. Проверьте зазор при помощи щупа, металлической пластины или сверла. Если все нормально затяните второй болт.

Все, на этом замена и регулировка колдуна (регулятора давления задних тормозов) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора завершена. Много времени у нас эта регулировка не забрала. Вся сложность процедуры в откручивании тормозных трубок, ну и в конце процедуры будешь весь испачканный тормозной жидкостью, поэтому соответствующе одевайтесь. Удачной замены.

О том, что в тормозных системах вазовских машин есть «колдун», слышали многие, но о важности этого устройства знают не все. Оцениваем его влияние на эффективность торможения.

«Колдун», или, по каталогу, регулятор давления в приводе тормозных механизмов, не зря получил в народе столь меткое прозвище: как работает, никто толком не знает, но, говорят, будучи неисправным, способен преподнести неприятный сюрприз — заставить машину приплясывать при экстренном торможении. В этом-то и кроется коварство «колдуна»: при обычной эксплуатации, без торможений в пол, его работа или бездействие практически не ощущаются, а вот когда особенно необходима его помощь, ее можно не дождаться. Закисли поршни, обломилась тяга или рычаг привода, или взамен неисправного регулятора вы установили новый, но до поры не знаете, что узел бракованный или разрегулирован. Насколько это опасно?

Проверим в нашем эксперименте, как «колдовство» сказывается на эффективности тормозов при частичной и при полной нагрузке «Шевроле-Нива» и «Калины» и чего следует опасаться владельцу, не следящему за состоянием регулятора. Неисправность, от излишней активности до полного бездействия, сымитируем регулировками. Напомним, что задача регулятора — уменьшать тормозное усилие на задней оси, снижая вероятность заноса при торможении на юз. Регулятор, закрепленный на кузове и связанный упругим рычагом с балкой моста, ограничивает давление в задних тормозных механизмах в зависимости от положения задней части кузова относительно дороги, то есть от загрузки автомобиля.

«Колдун» — предшественник ABS, позволяющий в некоторой степени предотвратить блокировку задних колес при торможении и тем самым уменьшить вероятность заноса.

«ШЕВРОЛЕ-НИВА»

К слову, перед испытаниями шин на автомобилях без ABS мы каждый раз немного подстраиваем регулятор с учетом состояния дороги (снег, лед, асфальт), добиваясь блокировки задних колес чуть позже передних. Не будем нарушать традицию. Нашей «Шниве» оказался впору зазор между щечками регулятора в 16 мм, который и выставили упорным винтом.

Несколько торможений, и тормозной путь с 80 км/ч для машины с частичной нагрузкой определен: 34,4 м. С полной же нагрузкой… 33,6! Почти на метр короче! При этом водитель отметил потяжелевшую педаль и быстрый нагрев тормозов, потребовавших охлаждения перед каждым замером. Запомним эти параметры и внесем в регулировку «колдуна» коррективы. Для начала уменьшим зазор до 8 мм. Теперь регулятор существенно ограничивает давление в задних тормозных механизмах, перенося почти всю тяжесть работы на передние.

Тормозить стало сложнее, удержать передние колеса от срыва в юз не так просто — они блокируются очень резко и автомобиль, естественно, теряет управление. Однако результат, к нашему удивлению, тот же, что и в базовом варианте: 34,4 м. При полной нагрузке давить на педаль приходится гораздо сильнее, передние тормоза начинают перегреваться. Результат — 37,8 м. Это на 4,2 м больше, чем при базовой регулировке (33,6 м).

«Шевроле-Нива»

Третье состояние — уменьшаем влияние регулятора, увеличив зазор от исходного также на 8 мм, то есть выставляем 24 мм. Когда в машине двое, тормозной путь практически не меняется — 34,3 м. Однако теперь блокируются задние колеса. Зато при полной нагрузке торможение очень эффективное, замедлением легко управлять и результат рекордный: всего 30,8 м!

При штатном положении регулятора с увеличением массы автомобиля его тормозной путь уменьшается — сказывается более полное использование сцепного веса задними колесами.

Лучшее торможение — при полной нагрузке, когда регулятор минимально ограничивает давление в задних тормозных механизмах.

Однако при частичной нагрузке это чревато заносом. Высокий центр тяжести и короткая база «Шнивы» способствуют значительному перераспределению масс при торможении, поэтому при частичной нагрузке вклад задней оси в торможение невелик.

«ЛАДА-КАЛИНА»

Выставляем регулятор так, чтобы задок чуть опаздывал с блокировкой колес. При такой настройке и частичной нагрузке машине понадобилось для остановки всего 27 м. Полностью загруженной — 29,5 м. Есть небольшие сложности с предупреждением срыва в юз передних колес. Уменьшаем зазор в регуляторе до нуля — полупустая «Калина» останавливается через 31,8 м. Увеличение тормозного пути на 4,8 м, сопровождающееся резкой блокировкой передних колес. Груженая тормозит через 35,2 м, ухудшение еще больше — 5,7 м! Усилие на педали повышенное, тормоза ощутимо нагреваются.

Теперь регулятор сдвигаем так, чтобы задние тормоза работали максимально эффективно. При частичной нагрузке задние колеса резко блокируются и автомобиль уводит с курса — приходится отпускать педаль. На грани блокировки тормозить очень сложно. Результат — 30 м, что на 3 м хуже «нормы». Полная нагрузка дала результат 26,9 м, что на 2,6 м лучше базового (29,5 м). Замечаний относительно управления замедлением нет. При базовом положении регулятора с увеличением нагрузки тормозной путь увеличивается. При частичной нагрузке разброс результатов составляет 4,8 м, поэтому наиболее эффективно именно базовое положение. При отклонении от него в любую сторону тормозной путь увеличивается.

На полностью загруженном автомобиле в зависимости от положения регулятора разброс длины тормозного пути составляет 8,3 м.

Лучшие результаты, как и на «Ниве», — при увеличении давления в задних тормозах.

Однако на скользкой дороге даже в плавных поворотах возможна ранняя блокировка задних колес, приводящая к заносу.

А при частичной нагрузке при положении регулятора, отличном от базового, тормозной путь лишь увеличивается.

«КОЛДУН» ИЛИ ABS?

И все же такой регулятор на современном автомобиле — преданье старины глубокой. С ABS ему соперничать не по силам, особенно если за рулем среднестатистический водитель, не владеющий приемами экстремального вождения. Снаряженные массы «Калины» и «Приоры» почти одинаковы — разница менее процента. На тех же шинах, что стояли на «Калине», «Приора» с ABS показала лучшие результаты при любой загрузке. Причем никакого дозирования усилия на педали тормоза не требовалось, просто жмешь от души, а остальное делает электроника.

Результаты теста:

Результаты теста

Оптимальная регулировка «колдуна» соответствует усредненным заводским настройкам, а несколько процентов можно выиграть лишь при индивидуальной коррекции под конкретные тормозные колодки, шины, загрузку автомобиля и дорожные условия. Только вряд ли кто-то будет начинать каждую поездку с пробного пробега.

Казалось бы, можно уменьшить тормозной путь за счет увеличения давления в задних тормозах, но это грозит потерей устойчивости из-за раннего блокирования задних колес. А максимальную эффективность торможения сегодня может обеспечить только ABS.

На полностью загруженном автомобиле в зависимости от положения регулятора разброс длины тормозного пути составляет 8,3 м. Лучшие результаты, как и на «Ниве», — при увеличении давления в задних тормозах. Однако на скользкой дороге даже в плавных поворотах возможна ранняя блокировка задних колес, приводящая к заносу. А при частичной нагрузке при положении регулятора, отличном от базового, тормозной путь лишь увеличивается.

сайт о ремонте и тюнинге любимых автомобилей

Как отрегулировать привод регулятора давления тормозной системы на ВАЗ 2110, 11, 12

Статья с фото и видеоинструкцией для всех, у кого есть проблема с уводом зада машины в сторону при торможении.

Внимание! Если привод регулятора давления неправильно отрегулирован, то при торможении машину может заносить или уводить в сторону при торможении.

1. Устанавливаем машину на смотровую канаву и несколько раз нажимаем на багажник машины, чтобы установить заднюю подвеску в среднее положение.

2. Ослабляем затяжку переднего болта крепления регулятора к кронштейную

3. При помощи проволоки выставите кронштейн таким образом, чтобы зазор между рычагом привода и пружиной рычага был 2-2,1мм.

4. Для этого нужно переместить рычаг привода за выступ. Затягиваем болт в этом положении.

5. Если регулировка регулятора давления произведена правильно, то при торможении на ровной дороге на скорости 40км/ч передние колеса будут блокироваться чуть раньше задних. Если задние колеса блокируются раньше – нужно увеличить зазор, если задние колеса блокируются намного позже – уменьшите его.

Видео по регулировке:

Регулировка тормозов ваз 2110

проверка и регулировка тормозов на автомобилях ваз 2110 | ваз 2111 | ваз 2112

Проверка трубопроводов и соединений Для предупреждения внезапного отказа тормозной системы ваз 2110, ваз 2111, ваз 2112 тщательно проверьте состояние всех трубопроводов и соединений, обращая внимание на следующее:
металлические трубопроводы не должны иметь забоин, царапин, задиров, активных очагов коррозии и должны быть расположены вдали от острых кромок, которые могут их повредить;
тормозные шланги не должны иметь видимых невооруженным глазом трещин на наружной оболочке и следов перетирания;
на них не должны попадать минеральные масла и смазки, растворяющие резину;
сильным нажатием на педаль тормоза проверьте, не появятся ли на шлангах вздутия, свидетельствующие об их разрушении;
все скобы крепления трубопроводов должны быть целыми и хорошо закреплены;
ослабление крепления или разрушение скоб приводит к вибрации трубопроводов, вызывающей их поломки;
не допускается утечка жидкости из соединений главного цилиндра с бачком и трубопроводами, при необходимости замените втулки бачка и затяните гайки, не подвергая трубопроводы деформации. При затягивании гаек трубопроводов пользуйтесь ключом 67.7812.9525. Обнаруженные неисправности устраните, заменяя поврежденные детали новыми. Гибкие шланги, независимо от их состояния, заменяйте новыми после 125 тыс. км пробега или после пяти лет эксплуатации автомобиля ваз 2110, ваз 2111, ваз 2112, чтобы предупредить внезапные разрывы вследствие старения.

Проверка работоспособности вакуумного усилителя ваз 2110, ваз 2111, ваз 2112 Нажмите 5-6 раз на педаль тормоза при неработающем двигателе, чтобы создать в полостях А и В (см. рис. 6-2) одинаковое давление, близкое к атмосферному. Одновременно по усилию, прикладываемому к педали, убедитесь в отсутствии заедания корпуса клапана. Удерживая педаль тормоза в нажатом положении, запустите двигатель. При исправном вакуумном усилителе ваз 2110, ваз 2111, ваз 2112, педаль тормоза после запуска двигателя должна «уйти вперед». Если педаль тормоза не «уходит вперед», проверьте крепление наконечника шланга, состояние и крепление фланца наконечника в усилителе, шланга к наконечнику и штуцеру впускной трубы двигателя, так как ослабление крепления или их повреждение резко снижает разрежение в полости А и эффективность работы усилителя.

рис. 6-2. Вакуумный усилитель:
1 — корпус вакуумного усилителя; 2 — чашка корпуса усилителя; 3 — шток; 4 — регулировочный болт; 5 — уплотнитель штока; 6 — уплотнительное кольцо фланца главного цилиндр 7 — возвратная пружина диафрагмы; 8 — шпилька усилителя; 9 — фланец крепления наконечника; 10 — клапан; 11 — наконечник шланга; 12 — диафрагма; 13 — крышка корпуса усилителя; 14 — уплотнительный чехол; 15 — поршень; 16 — защитный чехол корпуса клапана; 17 — воздушный фильтр; 18 — толкатель; 19 — возвратная пружина толкателя; 20 — пружина клапана; 21 — клапан; 22 — втулка корпуса клапана; 23 — буфер штока; 24 — корпус клапана; А — вакуумная камера; В -атмосферная камера; С, D — каналы
Регулировка привода тормозов ваз 2110, ваз 2111, ваз 2112 Свободный ход педали тормоза при неработающем двигателе должен составлять 3-5 мм. Регулировку осуществляют перемещением выключателя 7 (рис. 6-11) стоп-сигнала при отпущенной гайке 6. Выключатель установите так, чтобы его буфер упирался в упор педали, а свободный ход педали равнялся 3-5 мм. В этом положении выключателя затяните гайку 6. рис. 6-11. Привод тормозов:
1 — главный цилиндр; 2 — бачок; 3 — вакуумный усилитель; 4 — кронштейн педали тормоза;
5 — буфер выключателя стоп-сигнала; 6 — гайка крепления стоп-сигнала;
7 — выключатель стоп-сигнале; 8 — педаль тормоза
ПРЕДУПРЕЖДЕНИЕ
Свободный ход педали тормоза регулируйте при неработающем двигателе автомобиля ваз 2110, ваз 2111, ваз 2112. Если выключатель стоп-сигнала излишне приближен к педали, то она не возвращается в исходное положение. При этом клапан 21 (см. рис. 6-2), прижимаясь к корпусу 24, разобщает полости А и В, что открывает доступ воздуха в камеру В, и происходит неполное растормаживание колес при отпущенной педали.

Если перемещением выключателем стоп-сигнала не удается устранить неполное растормаживание тормозных механизмов, то отсоедините от вакуумного усилителя главный цилиндр привода тормозов и проверьте выступание регулировочного болта 4 относительно плоскости крепления фланца главного цилиндра (размер 1,25-0,2 мм). Этот размер можно установить, придерживая специальным ключом конец штока, а другим ключом, завертывая или отвертывая болт 4.

Регулировка стояночной тормозной системы ваз 2110, ваз 2111, ваз 2112 Если стояночная тормозная система не удерживает автомобиль ваз 2110 — 2112 на уклоне 25% при перемещении рычага на 2-8 зубца сектора, отрегулируйте систему в следующем порядке: ослабьте контргайку 7 (см. рис. 6-9) натяжного устройства и, завертывая регулировочную гайку 6. натяните трос; проверьте полный ход рычага 2, который должен быть 2-4 зуба по сектору, затем затяните контргайку. Выполнив несколько торможений, убедитесь, что ход рычага не изменился, а колеса вращаются свободно, без прихватывания при полностью опущенном рычаге 2.

рис. 6-9. Привод стояночной тормозной системы:
1 — кнопка фиксации рычага; 2 — рычаг привода стояночного тормоза; 3 — защитный чехол;
4 — тяга; 5 — уравнитель троса; 6 — регулировочная гайка; 7 — контргайка; 8 — трос; 9 — оболочка троса
Проверка работоспособности регулятора давления на автомобилях семейства ваз 2110

Проверка и регулировка тормозов.

Часть 2

Рис. 6—11. Привод тормозов: 1 — главный цилиндр; 2 — бачок; 3 — вакуумный усилитель, 4 — кронштейн педали тормоза; 5 — буфер выключателя стоп-сигнала; 6 — гайка крепления стоп-сигнала; 7 — выключатель стоп-сигнала; 8 — педаль тормоза

педаль тормоза после запуска двигателя должна «уйти вперед».

Если педаль тормоза не «уходит вперед», проверьте крепление наконечника шланга, состояние и крепление фланца наконечника в усилителе, шланга к наконечнику и штуцеру впускной трубы двигателя, так как ослабление крепления или их повреждение резко снижает разрежение в полости А и эффективность работы усилителя.

Регулировка привода тормозов

Свободный ход педали тормоза при неработающем двигателе должен составлять 3-5 мм. Регулировку осуществляют перемещением выключателя 7 (рис. 6-11) стоп-сигнала при отпущенной гайке 6. Выключатель установите так, чтобы его буфер упирался в упор педали, а свободный ход педали равнялся 3-5 мм. В этом положении выключателя затяните гайку 6.

Свободный ход педали тормоза регулируйте при неработающем двигателе.

Если выключатель стоп-сигнала излишне приближен к педали, то она не возвращается в исходное положение. При этом клапан 21 (см. рис. 6-2), прижимаясь к корпусу 24, разобщает полости А и В, что открывает доступ воздуха в камеру В, и происходит неполное растормаживание колес при отпущенной педали.

Если перемещением выключателем стоп-сигнала не удается устранить неполное растормаживание тормозных механизмов, то отсоедините от вакуумного усилителя главный цилиндр привода тормозов и проверьте выступание регулировочного болта 4 относительно плоскости крепления фланца главного цилиндра (размер 1,25-о.г мм). Этот размер можно установить,

придерживая специальным ключом конец штока, а другим ключом завертывая или отвертывая болт 4.

Регулировка стояночной тормозной системы

Если стояночная тормозная система не удерживает автомобиль на уклоне 25% при перемещении рычага на 2-8 зубца сектора, отрегулируйте систему в следующем порядке:

— ослабьте контргайку 7 (см. рис. 6-9) натяжного устройства и, завертывая регулировочную гайку 6, натяните трос;

— проверьте полный ход рычага 2, который должен быть 2-4 зуба по сектору, затем затяните контргайку.

Выполнив несколько торможений, убедитесь, что ход рычага не изменился, а колеса вращаются свободно, без прихватывания при полностью опущенном рычаге 2.

Проверка работоспособности регулятора давления на автомобиле

Установите автомобиль на подъемник или смотровую канаву, очистите регулятор давления и детали его привода от грязи.

Внешним осмотром убедитесь, что регулятор давления и детали его привода не имеют повреждений, отсутст-

вует подтекание тормозной жидкости, заглушка 24 (см. рис. 6-4) утоплена в отверстие корпуса на 1-2 мм, отсутствует люфт в соединении серьги 11 (см. рис. 6-3) с упругим рычагом 10 и пальцем 15 кронштейна.

Попросите помощника нажать на педаль тормоза. Поршень 2 (см. рис. 6-4) при этом должен выдвигаться из корпуса на 1,6-2,4 мм, сжимая пластинчатую пружину 7 (см. рис. 6-3) до упора ее в рычаг 5. Рычаг 5, преодолевая усилие со стороны упругого рычага 10, повернется относительно штифта 4.

Несоответствие перечисленным требованиям, отсутствие хода поршня, а также его недостаточный или чрезмерный ход свидетельствует о неисправности регулятора или его привода. В этом случае отремонтируйте или замените регулятор давления, а после его установки отрегулируйте его привод (см. главу «Проверка и регулировка привода регулятора давления»).

Удаление воздуха из гидропривода

Прокачка тормозов необходима для удаления воздуха из гидропривода, который значительно снижает эффективность рабочей тормозной системы. Воздух может попасть в гидропривод вследствие разгерметизации системы при ремонте или замене отдельных узлов, а также при замене тормозной жидкости. На наличие воздуха в приводе тормозов указывает увеличенный ход педали тормоза и ее «мягкость».

Перед удалением воздуха из тормозной системы убедитесь в герметичности всех узлов привода тормозов и их соединений, очистите крышку и поверхность вокруг крышки бачка, заполните бачок жидкостью «Роса» до метки «МАХ» при снятой крышке. Затем тщательно очистите штуцеры для прокачки и снимите с них защитные колпачки.

Не рекомендуется применять жидкость, слитую из системы, для заполнения бачка, так как она насыщена воздухом, имеет много влаги и, возможно, загрязнена.

Воздух из системы удаляют сначала из одного контура, затем из другого, начиная с колесных цилиндров задних тормозов.

Наденьте на головку штуцера 1 (рис. 6-12) резиновый шланг 2 для слива жидкости, а его свободный конец опустите в прозрачный сосуд 3, частично заполненный жидкостью.

Резко нажав на педаль тормоза 3-5 раз с интервалами 2-3 с, отверните на

Регулятор давления тормозов: замена и регулировка

Одна из причин увода иди заноса транспортного средства при торможении в сторону — неисправность регулятора давления тормозов (его ещё называют «колдун»). Наиболее частые причины неисправности регулятора давления — утечка тормозной жидкости, наличие воздуха в тормозной системе, повреждение резинового уплотнителя, повреждение резинового шланга. В некоторых случаях поможет откачка воздуха из тормозной системы, замена уплотнителя или шланга, однако, в большинстве своем проблема решается только заменой.

Заменить колдун в автомобиле вы можете самостоятельно, для этого нужен бытовой набор инструментов — гаечный ключ и плоскогубцы. Тормозная система Жигулей — одна из самых примитивных в мире, и даже если водитель ни разу не делал этого раньше, то проблем при замене, если придерживаться инструкции, у него возникнет минимум (если они возникнут вообще).

Как произвести замену регулятора давления тормозов в автомобиле ВАЗ 2110?

1. Первое что нужно сделать — освободить рычаг привода регулятора, для этого поднимите скобу вверх. Если нужно при помощи отвертки разожмите скобу серьги. Все манипуляции выполняются ключом на 10.

2. Отсоединив рычаг, аккуратно снимите скобу серьги.

3. Приготовьте ёмкость, её нужно поставить под место соединения регулятора с трубками, из него будет вытекать тормозная жидкость. Отсоединяем четыре трубки, открутив гайки крепления. Дожидаемся пока жидкость стечет. Заглушаем отверстия трубок, сделать это можно, к примеру, колпачками клапанов прокачки цилиндров. Рекомендуется промаркировать трубки, так вы при дальнейшей установке не перепутаете их.

4. Отворачиваем передний болт крепления кронштейна с регулятором.

5. Отворачиваем задний болт, которые удерживаем регулятора со стороны кронштейна, после чего снимаем регулятор (колдун), при этом привод не откручиваем.

6. Если нужно заменить детали привода — отворачиваем болт, который удерживает рычаг фиксатор и, отсоединяем от упругого рычага рычаг привода.

7. Когда вы будете подсоединять рычаг привода к упругому рычагу, при соблюдении последовательности, вилка фиксатора должна поместиться в проточку на упругий рычаг.

8. Далее устанавливаем регулятор давления тормозов в том же порядке, как и снимали. Обратите свое внимание, на то, что передний болт крепления несколько длиннее заднего.

9. При замене может быть так, что пружина рычага начнет выступать, тем самым, мешая установке регулятора. Чтобы избежать проблем — сдвиньте рычаг привода максимально вперед за выступ.

10. Установка завершена, теперь обожмите плоскогубцами скобки серьги. Чтобы убедиться в том, что системе работает — прокачайте и отрегулируйте давление.

Видео про снятие (удаление) колдуна на автомобиле Рено Логан:

Регулировка регулятора давления тормозов (колдуна)

1. Установите автомобиль на смотровую канаву и прожмите несколько раз заднюю часть машины (усилием около 40–50 кгс) для установки задней подвески в среднее положение.

2. Ослабьте затяжку переднего болта крепления регулятора к кронштейну.

3. Используя проволоку как щуп, выставьте кронштейн так, чтобы зазор между рычагом привода и пружиной рычага составлял 2,0–2,1 мм.

4. Переместите для этого рычаг привода за выступ. В этом положении затяните болт.

5. Если регулятор давления правильно отрегулирован, при торможении со скорости около 40 км/ч на горизонтальном участке дороги с твердым покрытием передние колеса должны блокироваться немного раньше задних (это может определить наблюдатель вне автомобиля). В противном случае увеличьте зазор (если задние колеса блокируются раньше передних) или уменьшите (если задние колеса блокируются намного позже передних). После этого ещё раз проверьте регулировку торможением и при необходимости повторите её.

ВАЗ-2110, задние тормозные колодки: самозаменяемые

Автомобиль ВАЗ-2110 по праву можно считать народным. Эту машину знают все или хотя бы видели на улицах города. «Десятка» — очень неприхотливый в обслуживании и ремонтопригодный автомобиль. Однако иногда с ним случаются сбои. Итак, вышли из строя (точнее износ) на автомобиле ВАЗ-2110 задние тормозные колодки. Их заменяют самостоятельно. С этим справится даже новичок. Машина имеет довольно простую тормозную систему. Итак, давайте рассмотрим, как поменять задние тормозные колодки на ВАЗ-2110.

Когда менять?

У производителя есть определенный ресурс. Замена этих элементов производится каждые 60 тысяч километров. Однако этот период может наступить раньше. Почему это происходит? Все зависит от стиля катания. Если водитель предпочитает агрессивную езду, срок службы задних колодок сократится вдвое. А передние — вчетверо (потому что на них воздействует большее усилие). Поэтому важно уметь определить неисправность «на слух». При нажатии на педаль тормоза вы услышите характерный скрип колодок сзади. Это свидетельствует о том, что они пришли в негодность.

Визуально осмотрите их, сняв барабан. Недопустимо, чтобы толщина фрикционной накладки была меньше двух миллиметров. Также не допускается наличие масляных пятен и сколов на самой обуви. При подтверждении симптомов и признаков необходимо срочно менять задние тормозные колодки на ВАЗ-2110. Замена выполняется минимальным набором инструментов. О том, что нужно для этой операции, мы расскажем прямо сейчас.

Инструменты

Что нам нужно заменить? Для успешной установки накладки подготовьте следующий набор инструментов:

• Ключ на 12.
• Джек.
• Комбинированные плоскогубцы.
• Небольшая подставка (можно использовать штангу).
• Отвертка.
• Молоток.

Также нам понадобится сам «расходник». Какие задние тормозные колодки лучше на ВАЗ-2110? Автолюбители хорошо отзываются о продукции фирм «Лукас» и «Дамфи» (подробнее о них — в конце статьи). Их стоимость около тысячи рублей за комплект (включает в себя две фрикционные накладки). Прежде чем заменить задние тормозные колодки на ВАЗ-2110 самостоятельно, отметим важный момент – эти элементы меняются попарно. Если есть разница в износе справа и слева, все равно нужно установить комплект.

Начало работы — Разборка

Итак, давайте рассмотрим, как поменять задние тормозные колодки на автомобиле ВАЗ-2110. Замена начинается с вывешивания заднего моста. То есть нам нужно разделить часть корпуса и снять колесо. После этого ставим упоры на передние колеса и под задние лонжероны (чтобы машина не упала, если соскакивает с домкрата).

Далее снимаем сам барабан. Фиксируется с помощью двух болтов. Для снятия нам понадобится ключ на 12. Если крышка выходит с трудом (что бывает довольно часто), выбейте ее молотком. Используйте деревянную подложку, чтобы не повредить края барабанного механизма. Далее переходим к замене самих ботинок. Обратите внимание, что могут возникнуть трудности. За годы эксплуатации прочно прилипают к барабану. Не исключено появление ржавчины. Если колодка выходит с трудом, используем подручные средства. Аккуратно выбейте деталь молотком, чтобы не повредить само основание. Далее нужно снять верхнюю пружину, фиксирующую башмак на щитке. Для этого откручиваем накладку в сторону на 60 градусов.

Затем аккуратно снимите деталь с опоры. Возьмите ботинок с той стороны, где нет «колдуна» (то есть выхода на ручник). Раскладываем подушечки друг от друга. После демонтажа первой переходим к снятию второй части. Извлекаться будет гораздо легче. Предварительно не забудьте отсоединить тягу от троса.

Как установить задние тормозные колодки?

ВАЗ-2110 продолжает стоять на домкрате. В это время загибаем поршень цилиндра внутрь до упора и присоединяем к новой колодке тягу ручника. После этого установите шплинты и направляющую пружину обратно. Подключаем трос обратно к ручке. Соединяем верхнюю пружину с обеими колодками. Затем установите последний на тормозной цилиндр. Подтягиваем блок снизу. Таким образом, вы тянете пружину, чтобы поместить ее в распорную планку. Ставим второй ботинок на место. Убедитесь, что он находится точно на месте монтажной планки. С помощью пассатижей сжимаем вторую пружину с элементом. Обратите внимание — трос руля не должен касаться вращающихся элементов барабана. В противном случае его можно прервать.

Соберите крышку барабана и поставьте колесо на место. На данном этапе мы успешно установили задние тормозные колодки. ВАЗ-2110 можно опустить с домкрата и проверить эффективность новых тормозов. Важным моментом является то, что колесо в подвешенном состоянии должно свободно прокручиваться. Если это происходит с большим усилием, отрегулируйте или проверьте положение колодок еще раз. Это все. Ниже, как и обещали, рассмотрим особенности колодок от производителей «Лукас» и «Дамфи».

Lucas TRW (колодки)

Производятся в Германии. В ходе испытаний эти колодки получили хорошие результаты. Так, величина замедления при торможении со 100 километров в час составляет 7,5 м/с2. Что касается нагрева, то температурные испытания эти колодки тоже выдержали достойно.

Нагрев фрикционного материала не превышает двухсот градусов Цельсия. При многократном торможении с усилием 4 кг/см2 нагрев элементов составил 111 градусов. Однако с повышением температуры нагрева эффективность торможения падала. Это их единственный недостаток.

«Манекен»

Это, пожалуй, лучшие задние тормозные колодки на ВАЗ-2110. Страна происхождения — Украина. При тестировании колодки показали лучший результат. Скорость торможения на скорости 100 километров в час составляет 9 м/с2. Также фрикционная накладка хорошо выдерживает температурные нагрузки. При многократном торможении барабан нагревался до 110 градусов Цельсия.

При этом эффективность работы осталась прежней. Заметные провалы ощущались при температуре в двести градусов. Однако чтобы нагреть ботинок до такого состояния, надо сильно постараться. Даже при агрессивной манере вождения они не перегреваются и выдерживают все нагрузки. Кстати, несмотря на то, что это украинский бренд, его можно найти в любом автомобильном магазине России. Также эти колодки есть как у автомобилей семейства Лада Самара.

Заключение

Итак, мы выяснили, как самостоятельно поменять задние тормозные колодки на автомобиле ВАЗ-2110. Замена элементов тормозной системы – дело, которым не стоит пренебрегать. Если вы заметили характерный скрип или ваш автомобиль плохо реагирует на соответствующую педаль, проверьте износ фрикционных накладок и при необходимости замените их. Помните, что от исправности тормозной системы зависит ваша безопасность.

Brake Force Erregulatzaile Automaticikoa

Bi bidaiarien autoak eta kamioiak, nodo kopuru bat osatzen dute. Osagai garrantzitsuenetako bat balazta indarreko erregulatzailea da. Motorolak ez dakite nola elementu hau funtzionatzen eta antolatzen den. Baina akatsik badago, larrialdiko balaztatzeak gidariaren ustekabeko harridura sor dezake. Motoristek balaztatze sistemaren osagai hau deitzen diote «колдун». Izen hori gune honi eman zitzaion, bere lana oso masterriotsua eta ezinezkoa delako. Gailuaren, erregulatzaile honen funtzionamenduaren eta doikuntzaren printzipioa ulertzen saiatu gara.

Erregulatzaileen zeregin nagusia eta inhibizio fisikoa

Errepideen gaineko auto baten gurpilaren atxikidura, marruskadura indarra bezala, karga bertikaletarako proportzionala da. Proportzionaltasunaren koefizientea errepidearen pneumatikoen atxikidura maila koefizientea da. Pertsona batek balio hau ez du mendekoak. Errepide eta autoaren pneumatikoen baldintzen arabera zehaztu daiteke. Гурпилеко грипеа асфальтоарен гаиназаларен гаиназаларен грипеа хандьягоа да, дистанция гельдитцен лабуррагоа. Eta autoan pads ekintza ere inertzia gisa jarduten denez gero, gurpilen karga bertikalaren birbanaketa bat dago. Хори дела эта, дискоарен ерагина десбердина изан бехар да. Balazta indarraren erregulatzailea balaztatze-errendimendua hobetzeko erabiltzen da makina kargatzean. Касу хонетан, энбрагеа индарра эрабат каргатутако авто батен касуан эзбердина изанго да.

Non dago WHAren balazta indarra erregulatzailea?

Etxeko auto askotan, «колдун» gorputzaren atzealdean kokatzen da. Nabarmendu beharra dago ABS sistemarekin hornitutako modeloetan ez dagoela balazta-indar erregulatzailea (ВАЗ 2170 barne). АвтоВАЗ производио модерноак контуан хартуз геро, приора, грант эта калина, ордуан эррегулатзаилиа бехилдеко езкерральдеан даго. АвтоВАЗ модели zaharragoak direnean, balazta-indarra erregulatzailea beheko eskuineko atzealdean aurki daiteke. Автоак ВАЗ 2101-2107 дира.

Nola funtzionatzen du balazta indarrak erregulatzen duen balaztatze lanean?

Pilotuakpedak sakatzen duenean, gorputzaren atzealdea igoko da, aurrealdeko zatia alderantziz jaisteko. Une horretan, balazta indarreko erreguladoreak bere lana hasten du. Gailuaren funtzionamendua egin ondoren, atzeko gurpilak berehala abiatuko dira abiadura txikitzeko,pedala sakatuz gero. Изан эре, гурпилеко атзеко ардатцарен гурпилак ине береан спешит дирела ауррезтен да ардатзарекин, ордуан эскайлера-вероятность хандия даго. Atzeko ardatzaren gurpilak atzeko aldean baino motelago hasten badira, orduan arazketa arriskua ia zerora murrizten da. Autoak balaztatzen duenean, beheko eta beheko atearen arteko remotezia handitzen da. Gap hau hazten den heinean, palanka erreguladorearen pistoia askatzen du eta, horri esker, likidoaren linea nagusia itxi egiten da eta atzeko gurpiletarako egokia da. Ondorioz, ez dira blokeatu, baina biratzen jarraitzen dute.

Balazta indarreko erreguladore gailua

Gorputz euskarrian finkatzen da eta bidaiarientzako autoak lotzen ditu atzeko ardatzarekin, tira barraren eta torlojuaren barran. Azken elementuaren bigarren muturra arautzailearen pistoiarekin funtzionatzen du. Erreguladorearen sarrera nagusiko zilindroarekin konektatzen da eta irteera atzeko balazta zilindroarekin. Gailua disko baten bidez bultzatzen da, atzeko beamarekin konektatuta. Diseinuari dagokionez, balazta indarreko erreguladoreak gorputz osatzen du barrunbeen artean (normalean bi). Horietako летучая мышь zilindro nagusia lotzen da, bestea atzeko sistemara. Era berean, pistoi eta balbulak daude, eta horren bidez, balazta-fluidoa sarbidea blokeatu egiten da. Lanak hastean, bi ganberako presioa berdina da. Hala ere, lehenik eta behin, likidoak pistoiaren zati txikiagoan jarduten du, bigarrenean sekzio handiagoan jarduten duen bitartean. Pistoiak mugitu egiten du, baina ezin du hori egin udaberriko центрирование delako. Potentzia-zilindroko presioa handitzen hasten bada, pistoiaren errazak udaberriaren indarra gainditu ahal izango du, beraz, balbula likidoaren sarbidea blokeatuko du. Balazta indarraren erregulatzailearen printzipio klasikoa da. Gaur egun, elementu hidraulikoak, pneumatikoak, kontrol elektronikoak daude.

Kamioiak eta balazta indarreko erreguladoreak

Automatikoki erregulatzen da KamAZ autoan. Autoak bidaiarien autoan egiten dituen eginkizun berberak egiten ditu. Гурпилеко атцеко гурпилен гейнеан колодки индарра контролатцен эта банатцен автоматикоки, гурпилен ардац карга нола алдатцен ден арабера. Desblokeatze azkarrak прежде чем laguntzen дю. Erreguladore horren eragina airearen presioa aldatzen ari da sistemako ganberen atzeko atzeko aldearen aurrean, abiadura txikitzen denean, karga axialen arabera. Тормозная система indarreko erreguladoreak «КамАЗ» markoan instalatzen du. Altuera elastikoaren eta besarkaduraren arteko palanka eta bultzada zubi habeak eta atzeko gurpileko saskira konektatzen dira, sistemaren funtzionamenduan zehar dirtysioak eta bihurdurak ez diela balaztatze indarra eragingo. Elementu elastikoa beharrezkoa да erregulatzeko gailua hainbat atentziaren desplazamendu bertikaletan kalte larriengatik babesteko. Era berean, bibrazioak nabarmen murrizten ditu eta errepide correctretan gidatzean xurga ditzake.

Автоак «КамАЗ» autoaren erreguladore gailua

Unitate honek balbula bat du, balbula bat elkartzen du disko bat. Era berean, gailuan pistoi bat dago ertz apal batekin. Pistoiarekin lotuta dagoen mintza ere badago. Kasu horretan, konexio-hodiak daude. Azkenean, aireak pistoiaren azpian isurtzen du, beraz, sistemaren funtzionamendua bermatzen da balbula ixten denean. Erreguladorearen kanalak garabiaren goiko aldean atxikitzen dira eta bigarren kanalaren atzeko gurpilen balazta-kamerekin lotzen da. Hirugarren ondorioak giroarekin funtzionatzen du. Autoa moteltzen denean, balazta-balbula goialdetik irteerako erreguladorearen lehen kanaletik abiatzen den airea pistoiaren beherantz desplazatzen da eta beste aldetik geldialdia konprimitzen da. Balbula pusher egoitza aurka sakatzen da eta bigarren kanala une honetan atmosferara gehiago lotuta dago. Ondoren, pistoiaren beste mugimenduek balbula irekitzen dute. Lehenengo kanalaren airea bigarrenera joango da eta, ondoren, balazta-ganberetara. Ia gailu bera eta funtzionamenduaren printzipioa MAZ balaztatze indarrak erregulatzen ditu.

Wabco gailuak

Wabco-kamioi ordezko piezak ekoizten ditu. Produktu sorta zabal baten artean, balazta-systemetarako piezak ere badaude. Enpresaren katalogoan kamioiak konpontzeko behar duzun guztia aurkituko duzu. Marka hori ekoizten duen gailuetako bat Wabco balaztatze indar erregulatzailea da. Kamioiak ez ezik, baita hainbat eredu eta marka ere. Kamioien jabe askok ekipamenduaren eta fabrikatzailearen piezen kalitatea baloratu dute. Kontrolaren kalitatea gailu estandarra baino askoz hobea da. Instalazio fabriketan instalatuta dago.

Nola egiaztatu «колдун»

ВАЗ 2110 autoaren adibidean, balazta indarraren erregulatzailea nola kontrolatzen den ikusi dezakezu. Синтомак гукси дира. Makina hori alboan erretiratzea da, eskaileraren hutsegiteak, balaztatze eraginkorra ez eraginkorra. ВАЗ 2100 РТС atzeko gurpilen alboan beheko aldean kokatzen da ezkerraldean. Berarekin egindako operazio guztiak hobe da autoa igogailura igotzea, эстакада edo behaketa zuloan. Gailuaren akats nagusiak argi ikus daitezke. Fluidoen fluxuak behatzen badira, eskumuturrekoa kaltetu edo hondatu egingo da. Erreguladorearen pistoia posizio bakarrean baldin badago eta ez du mugitu nahi, ziurrenik gatza da. Akats hori ikusizko diagnostikoen bidez zehaztu daiteke. Arazo horiek agertzen badira, konponketak ez dira hemen lagunduko. Ebatzi egoera hori bakarrik ordezkatu daiteke. Askok erregulatzaile sinplea ordezkatu dute balaztatze indarren erreguladore batekin. Sistema hau erosoa da. Elementua guztiz garbi badago, aktiboaren palanka eta plaka arteko tarte txikia dago. Banda alde batetik bestera mugitzen dapeda sakatuta dagoenean, mekanismoaerabat soinua da eta ez da ezer berarekin egin behar.

Nola erregulatu RTS

Autoak VAZ hartzen badituzu, balazta indarreko erreguladoreak doitzea oso araberakoa izango da gorputz-posizioan. Doikuntza mantentze bakoitzean zehar ez ezik, esekidura-piezak berriz ordezkatu behar dira, iturriak edo xurgatzaileak, atzeko beamaren konponketa lanak egin eta gero. Аутоа Дойцеко, эстакада Ганеан Джарри Бехар да. Horrela, lanaren erosotasuna ez ezik, oreka posizio batean esekidura instalatu behar da. Эгоэра хонетан, зуре эскуэтан сакацен бадузу энборра, аутоа би эдо хиру альдиз забальдуко да. Beraz, doikuntzari dagokionez, lehenik eta behin estekak askatu behar dituzu. 2 мм-ко hutsunea lortzeko beharrezkoa da xafla elastikoa, hagaxka eta palanka gainetik jarrita. Hau mekanismoa mugitzen da. Kontuan izan behar да prozesuan udaberriaren erresistentzia gainditzea beharrezkoa дела. Nahikoa dira, beraz, tresna berezi летучая мышь edo beste gailu egoki летучая мышь erabiltzea gomendatzen да. Ondoren, Boltsak estutu egiten dira eta hutsuneak kontrolatzen dituzte. Tresna horrelakoa ez bada, 2 мм-ko diametroko zulagailua edo txanpon egokia erabil daiteke.

Probak exekutatzen

Doikuntza ona den ala ez jakiteaz, edonon bakarrik ulertu dezakezu. 40 км / ч-ра abiatuko да эта, ondoren, sakatupeda, эта balaztatze prozesuan autoa nola jokatzen duen ebaluatzeko. Эз зенуке «зозкату» ауррера. Kalitate handiko doikuntza, autoaren bi zatiak minimizatzen dira.

Автомобиль Mercedes CLA 200: характеристики, характеристики, отзывы

Впервые Mercedes CLA 200 был представлен в 2013 году. Это компактный седан, очень похожий на своих старших собратьев. Не внешний вид, а уровень оснащения и комфорта. Тем не менее, этот автомобиль совершенно новый. Немецкий производитель предоставил потенциальным покупателям нишу для достаточно недорогих (для Mercedes) молодежных седанов. Производители, выпуская эту модель, надеялись, что она быстро станет популярной и будет куплена многими. И их план сработал.

Самое интересное о модели

Mercedes CLA 200 отличается дерзким кузовом, спортивными бамперами, решеткой радиатора, которую называют ромбом, красивыми и стильными штампами на боковинах и, конечно же, очень эффектной оптикой . Задняя часть выглядит особенно привлекательно. Она получила довольно своеобразную каплевидную форму. В общем потоке это невозможно не заметить. Длина автомобиля не очень большая – всего 4630 мм. А на колесную базу приходится 2699 мм. В высоту эта модель составляет 1431 мм, а в ширину 1777 мм. Так что модель действительно компактная. Полная масса автомобиля составляет 1915 килограммов. Правда, топовая версия, которая стала называться CLA 250, весит килограммов на 50 тяжелее.

Салон

Теперь пару слов о салоне. Mercedes CLA 200 – автомобиль, который создан для того, чтобы водитель, сидящий за его рулем, получал истинное удовольствие от процесса управления этим автомобилем. На этот раз производители немного меньше думали о комфорте пассажиров. Но это не значит, что они не будут удобными. Да, заднюю часть корпуса пришлось сжать. Впрочем, по отзывам, места все равно хватит всем, несмотря на то, что сзади узкий дверной проем и большой центральный тоннель. Зато просторно над головой и ногами. И топография вполне комфортная.

А вот спереди все идеально. Чувствуется полная свобода, а невероятно удобные сиденья с боковой поддержкой обязательно порадуют ценителей удобства. Панель управления выглядит очень красиво. Отзывы отмечают качественную отделку и практичное, эргономичное расположение всех элементов управления. А дополняет картину удобный приятный руль и информативная приборная панель. Кстати, багажник у этой модели вместительный, даже если машина относится к категории компактных. 470 литров — это его объем.

Технические характеристики

Mercedes CLA 200 предлагается покупателям РФ в двух модификациях. Так, первый оснащен рядным четырехцилиндровым силовым агрегатом, объем которого составляет 1,6 литра. DOHC с цепным приводом, 16 клапанов ГРМ, непосредственный впрыск топлива, малоинерционный компрессор с турбонаддувом и система изменения фаз газораспределения — все это есть у этого двигателя. Хорошая производительность! Кроме того, мотор выполнен из легкого материала — алюминия — и соответствует всем нормам Евро-6. Мощность этого мотора составляет 156 «лошадок». Двигатель работает в паре с семидиапазонной роботизированной трансмиссией. Это коробка передач 7G-DCT. До «сотни» модель разгоняется за 8,5 секунды. А его максимум составляет 230 километров в час. Расход, кстати, не очень большой – примерно 5,5 литров в смешанном цикле.

Топовая модификация

Также есть топовый вариант автомобиля. Такой Mercedes CLA 200 оснащен 2-литровым 4-цилиндровым силовым агрегатом, который, как и описанный выше двигатель, работает на 95-м бензине. Его производители также изготавливают из алюминия. В оснащение этого двигателя входит 16-клапанный ГРМ DOHC, отличающийся цепным приводом. Агрегат также имеет непосредственный впрыск топлива, но не обычный, а со специальными пьезофорсунками. Также доступен нагнетатель с турбонаддувом, а также система изменения фаз газораспределения. Максимум, что может выдать эта машина – 211 «лошадок». Как и «младший» агрегат, этот мотор работает под управлением 7-диапазонного «робота». Он вместе с двигателем разгоняет машину до «сотки» за 6,7 секунды. А максимальная скорость составляет 240 километров в час. Топливной версии, конечно же, требуется больше – 6,2 литра на сто километров.

Конструктивные особенности

В основу автомобиля Mercedes-Benz CLA 200 легла платформа MFA, которая стала известна благодаря автомобилям А-класса – хэтчбекам. Передняя часть была изготовлена ​​из экструдированного алюминия и высокопрочной стали. Его поддерживает 4-рычажная независимая подвеска. Интересно, что Mercedes-Benz CLA 200 является переднеприводным автомобилем, но благодаря такой конструкции появилась возможность установить систему полного привода. Тормоза у машины дисковые, передние, кстати, вентилируемые. Рулевое колесо имеет мощный электромеханический усилитель, который может изменять передаточное число. Также имеется встроенная функция информирования водителя о необходимом направлении вращения руля. Включается автоматически: либо при движении человека при сильном ветре, либо при экстренном торможении.

А производители усовершенствовали шасси. CLA 200 – Мерседес, характеристики которого действительно хороши – радует своих владельцев дизайном. Так, например, его задний подрамник крепился к кузову не традиционным способом, а через упругие современные опоры. А стабилизаторы поперечной устойчивости решили оснастить резиновыми подшипниками.

Уровень безопасности

Mercedes CLA 200 получает положительные отзывы, и это неудивительно. Ведь в этой машине все сделано хорошо и качественно. С особым вниманием хотелось бы отметить такой важный момент, как безопасность пассажиров и водителя. В комплектации семь подушек безопасности, среди которых коленная — для водителя. Также есть предохранительная рулевая колонка, композитный карданный вал, складывающийся при аварии. В ходе тест-драйвов и краш-тестов, проведенных EuroNCAP в 2013 году, этот автомобиль заслужил пять звезд за уровень безопасности. Модель действительно показала отличный результат. Даже с точки зрения безопасности пешеходов (а все потому, что разработчики внедрили систему, благодаря которой капот поднимается в момент столкновения).

Оснащение

Каким оснащением может похвастаться Mercedes CLA 200? В обзоре хорошо видно, что элементов, которые могли бы порадовать потенциального покупателя, очень много. 16-дюймовые легкосплавные диски, биксеноновые фары с автоматическим корректором фар, омыватели фар, EBD+ABS, ASR, ESP, BAS. Внутри есть все необходимое. И даже система превентивного торможения. Что и говорить, есть даже функция слежения за состоянием водителя! Модель также оснащалась датчиком износа тормозных колодок, электрическим стояночным тормозом, датчиком давления в шинах, бортовым компьютером с широким цветным дисплеем и круиз-контролем. Но этот список далеко не полный. Климат-контроль, подогрев боковых зеркал, полный электронный пакет, электрорегулировка, хороший практичный руль с несколькими функциями, мультимедийная система (ширина экрана — 5,8 дюйма!), шесть мощных динамиков, центральный замок, сигнализация и даже иммобилайзер — все это производители. решил доделать эту модель. Действительно впечатляет. Даже и не скажешь, чего может не хватать в такой машине.

Стоимость

Итак, в самом начале было сказано, что это не очень дорогая машина. Сколько стоит Мерседес CLA 200? Цена автомобиля в 2014 году начиналась с 1 370 000 рублей.
