МОДЕЛИ СЕДАН

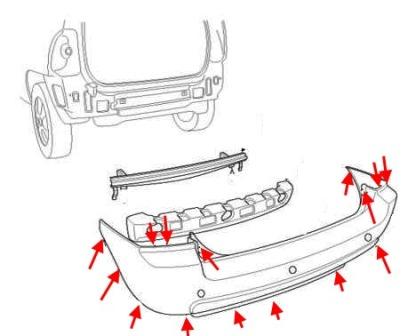

Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||||
|
||||||||||||
Работая под основанием бампера,
отвинтить два нижних болта крепления бампера.Установка
Установка производится в последовательности, обратной снятию.
МОДЕЛИ КОМБИ
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||||
|
||||||||||||
Отвинтить два болта крепления
бампера с каждой стороны к кузову и извлечь бампер из автомобиля.Установка
Установка производится в последовательности, обратной снятию.
Реклама
Руководство по ремонту Kia Sportage (Киа Спортейдж) 1999-2002 г.в. 12.2. Наружное оборудование и кузовные элеиенты
12.2.1 Наружное оборудование и кузовные элеиенты
Наружное оборудование и кузовные элеиенты
Снятие, установка и регулировка компонентов устройств очистки и омывания ветрового стекла
Схема организации очистки ветрового стекла
1 — Щетки стеклоочистителей
2 — Рычаги стеклоочистителей (поводки)
3 — Э/мотор привода стеклоочистителей
4 — Резервуар жидкости омывания стекла
5 — Насос подачи омывающей жидкости
6 — Подающий шланг
7 — Сборка тяг привода стеклоочистителей
8 — Сопла подачи омывающей жидкости
Замена щеток
.
..
12.2.2 Снятие, установка и регулировка компонентов устройств очистки и омывания заднего стекла
Снятие, установка и регулировка компонентов устройств очистки и омывания заднего стекла Схема организации очистки заднего стекла 1 — Щетка стеклоочистителя 2 — Крышка 3 — Рычаги стеклоочистителей (поводки) 4 — Уплотнитель 5 — Приводной э/мотор 6 — Резервуар жидкости омывания стекла 7 — Подающий шланг 8 — Сопло подачи омывающей жидкости 9 — Насос подачи омывающей жидкости Замена щетки См. Раздел Наружное оборудование и кузовные элементы. Снятие Рычаг стеклооч…
12.2.3 Снятие и установка решетки обтекателя
Снятие и установка решетки обтекателя
ПОРЯДОК ВЫПОЛНЕНИЯ
Выверните шесть крепежных винтов, отпустите два фиксатора и снимите решетку.
Установка производится в обратном порядке.
…
12.2.4 Снятие и установка и регулировка капота
Снятие и установка и регулировка капота Снятие и установка Детали установки капота 1 — Шланг подачи жидкости омывания ветрового стекла 2 — Петельная сборка 3 — Капот 4 — Шумоизоляционная панель 5 — Упор 6 — Резиновая подушка 7 — Замок 8 — Трос отпускания защелки ПОРЯДОК ВЫПОЛНЕНИЯ Выверните четыре (по два с каждой стороны капота) петельных болта и аккуратно снимите капот с автомобиля, — разумно будет воспользоваться помощью ассистента…
12.2.5 Снятие и установка бамперов
Снятие и установка бамперов

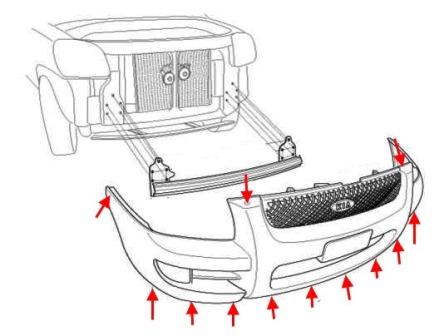

Передний бампер
Детали установки переднего бампера
1 — Решетка радиатора
2 — Боковые опорные кронштейны
3 — Облицовочная панель
4 — Полимерный поглотитель ударных нагрузок
5 — Усилитель
6 — Опорный кронштейн
7 — Ударный кронштейн
8 — Изолятор
9 — Рама
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите с бампера грязеотбойник.

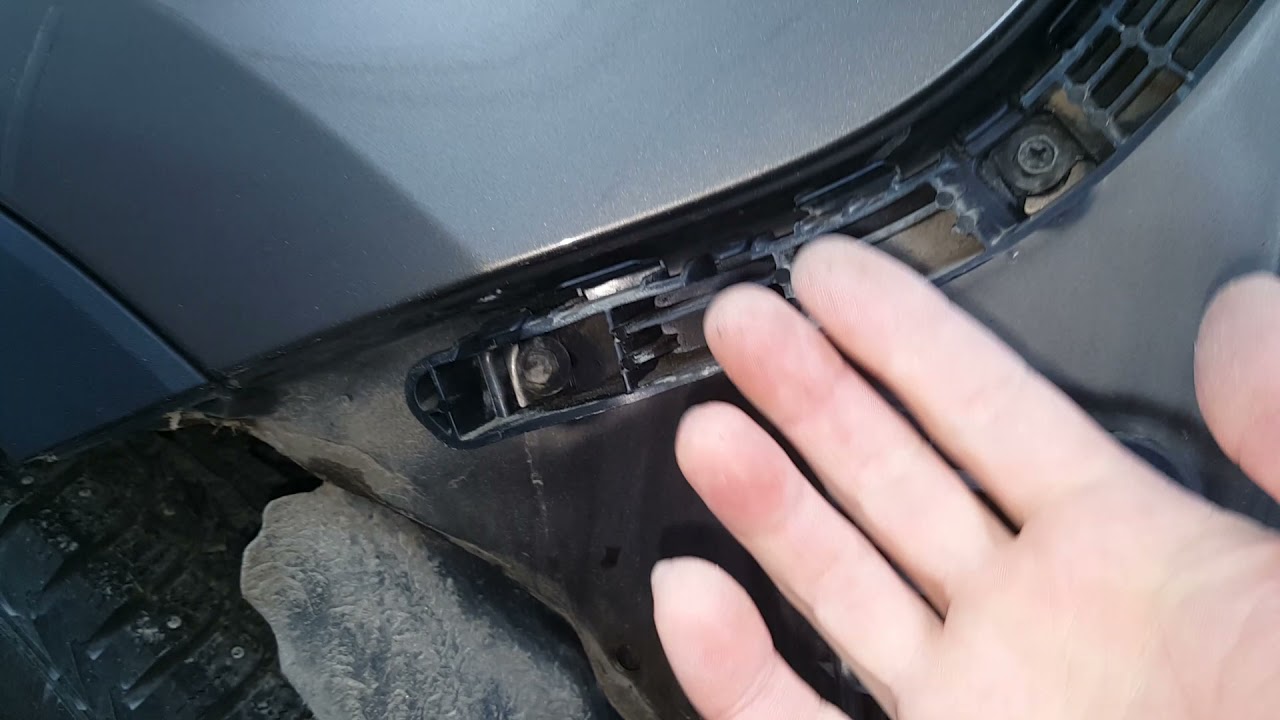

Выверните два (левый и правый) верхних боковых болта крепления бампера.
FRT — Вперед
Сн…
12.2.6 Снятие и установка дверных зеркал заднего вида
Снятие и установка дверных зеркал заднего вида
Детали установки наружного зеркала заднего вида (на примере водительской двери)
1 — Панель внутренней отделки
2 — Стекло зеркала
3 — Переключатель электропривода регулировки зеркал
4 — Жгут электропроводки
ПОРЯДОК ВЫПОЛНЕНИЯ
Поддев, снимите треугольную панель внутренней отделки опоры зеркала.
Выверните три крепежных винта, при соответствующей комплектации (модели с электропри.
..
12.2.7 Снятие и установка откидного кронштейна крепления запасного колеса
Снятие и установка откидного кронштейна крепления запасного колеса Откидной кронштейн используется для крепления заднего колеса на моделях 5-дверный Универсал с коротким кузовом. Детали установки откидного кронштейна крепления запасного колеса 1 — Кожух 2 — Откидной кронштейн 3 — Верхняя петля 4 — Нижняя петля 5 — Ударник замка 6 — Замок фиксации кронштейна 7 — Рычаг отпускания защелки замка 8 — Упор …
12.2.8 Остекление кузова — общая информация
Остекление кузова — общая информация
Ветровое, заднее и фиксированные боковые стекла устанавливаются в соответствующие кузовные проемы на герметик и выполнение их замены следует поручить специалистам автосервиса.
Детали установки ветрового стекла
1 — Салонное зеркало заднего вида
2 — Солнцезащитные козырьки
3 — Стеклоочистители
4 — Молдинг
5 — Ветровое стекло
6 — Направляющая стекла
7 — Фиксаторы козырьков
Детали установки заднего стекла
1 — Молдинг
…
12.2.9 Разборка, снятие, установка и регулировка дверей
Разборка, снятие, установка и регулировка дверей
Путем смещения ударника в горизонтальном направлении может быть выровнено положение заднего края закрытой двери относительно поверхности стойки.
Задние двери
Порядок выполнения процедур аналогичен описанному выше для передних дверей с поправкой на отличия в конструкции сборок.
Конструкция сборки задней двери
1 — Внутренняя ручка
2 — Подлокотник
3 — Панель внутренней обивки
4 — Кнопка выключения замка
5.
..
12.2.10 Конструкция привода дверных стеклоподъемников
Конструкция привода дверных стеклоподъемников Конструкция привода дверных стеклоподъемников 1 — Главная панель переключателей управления на водительской двери (5-дверные модели) 2 — Приводные э/моторы 3 — Индивидуальный переключатель задней двери 4 — Регуляторы …
12.2.11 Конструкция привода дверных замков
Конструкция привода дверных замков Конструкция привода дверных замков 1, 9 — Приводные штоки замковых цилиндров 2, 8 — Приводные штоки наружных ручек 3, 6 — Приводные штоки внутренних ручек 4 — Выключатель замка 5 — Таймер 7, 10 — Активаторы …
Kia Sportage — Накладка на задний бампер Порядок ремонта
Kia Sportage QL (2015-2023) Руководство по обслуживанию / Кузов (внутри и снаружи) / Задний бампер / Накладка на задний бампер Порядок ремонта
| Замена |
Наденьте перчатки, чтобы защитить руки. |
|
| 1. | Снимите крышку комбинированной лампы (А). |
| 2. | Снимите задний комбинированный фонарь (А) после ослабления крепежных винтов. |
| 3. | Отсоедините разъем заднего комбинированного фонаря (А). |
| 4. | Ослабьте верхний крепеж заднего бампера. |
| 5. | Ослабьте крепления нижнего крепления заднего бампера. |
| 6. | Ослабьте болты крепления. |
| 7. | Отсоедините главный разъем заднего бампера (А). |
8. | Снимите боковую часть заднего бампера, предварительно ослабив крепежные винты. |
| 9. | Снимите кожух заднего бампера (А). |
| 10. | Установите в порядке, обратном снятию.
|
Накладка заднего бампера Компоненты и расположение компонентов
Расположение компонента 1. Накладка на задний бампер …
Балка заднего бампера в сборе Компоненты и расположение компонентов
Расположение компонента 1. Балка заднего бампера в сборе …
Другая информация:
Kia Sportage QL (2015-2023) Руководство по эксплуатации: Омыватели ветрового стекла
В положении OFF осторожно потяните рычаг на себя, чтобы распылить омывающую жидкость на лобовое стекло и включить дворники на 1-3 цикла. Используйте эту функцию, когда ветровое стекло загрязнено. Работа распылителя и стеклоочистителя будет продолжаться до тех пор, пока вы не отпустите рычаг. Если омыватель не работает, проверьте омыватель…
Lincoln Corsair Руководство пользователя: Система боковых датчиков
ПРЕДУПРЕЖДЕНИЕ. Система может не обнаруживать объекты с поверхностями, поглощающими отражение. Всегда водите машину с должной осторожностью и внимание. Несоблюдение осторожности может привести в аварии. ПРЕДУПРЕЖДЕНИЕ. Система может не обнаружение мелких или движущихся объектов, особенно те, что ближе к земле. ПРЕДУПРЕЖДЕНИЕ: Во избежание травм …
Copyright © www.ksportagegl.com 2015-2023
Kia Sportage: Задний бампер: Процедуры ремонта — Бампер — Кузов (внутри и снаружи)
Kia Sportage: Задний бампер: Процедуры ремонта — Бампер — Кузов (внутри и снаружи) — Kia Руководство по ремонту и обслуживанию Sportage SL- Руководства
- I ГЕНЕРАЛ
- II GEN
- III GEN
- IV ГЕНЕРАЛ
- Новый
- Верх
- Карта сайта
- Контакты
- Поиск
Третье поколение SL (20102016) / Руководство по ремонту и обслуживанию Kia Sportage SL / Кузов (внутри и снаружи) / Бампер / Задний бампер: ремонт 005
Наденьте перчатки, чтобы защитить руки. |
Используйте инструмент для снятия пластиковой панели, чтобы удалить внутренние распорки, не повредив поверхность. |
Будьте осторожны, не погните и не поцарапайте крышку и другие детали. |
| 1. | Ослабив крепежные винты, снимите задний комбинированный фонарь (А). |
| 2. | Нажмите на стопорный штифт, отсоедините разъем (B). |
3. | Ослабив крепежные винты боковин заднего бампера и зажим, затем отсоедините боковины. |
| 4. | Ослабьте крепежные болты. |
| 5. | Ослабив крепежные винты и зажим, снимите задний бампер (А). |
| 6. | Нажмите на стопорный штифт, отсоедините главный разъем (А) заднего бампера. |
| 7. | Установка производится в порядке, обратном снятию.
|
Задний бампер: компоненты и расположение компонентов
Компоненты 1. Крышка переднего бампера2. Боковой кронштейн переднего бампера [RH]3. Боковой кронштейн переднего бампера [LH] …
