Карбюратор к 151 как отрегулировать: Как отрегулировать карбюратор К-151

Как отрегулировать карбюратор К-151

Регулировку уровня топлива в поплавковой камере производят при снятой крышке карбюратора

Однако можно, не отсоединяя тягу пускового механизма, отвернуть винты крепления крышки, приподнять ее и, вынув прокладку, повернуть крышку в сторону, насколько это позволят сделать зазоры в местах крепления тяги.

 Подкачивать бензин в поплавковую камеру рычагом ручной подкачки топливного насоса до момента, когда уровень стабилизируется.

Расстояние от уровня топлива до верхней плоскости корпуса карбюратора должно составлять 21,5 мм.

При уровне топлива ниже указанного необходимо подогнуть вверх язычок 1 поплавка, упирающийся в хвостовик иглы запорного клапана.

При повышенном уровне язычок подогнуть вниз.

После каждой подгибки язычка нужно, отвернув сливную пробку поплавковой камеры, слить из нее бензин и, завернув пробку на место, повторно накачать бензин рычагом ручной подкачки топливного насоса

Отрегулировать пусковую систему можно непосредственно на автомобиле, полностью прогрев двигатель и подключив к нему тахометр.

Запустив двигатель со снятым воздушным фильтром и слегка нажав на педаль акселератора, полностью закрыть воздушную заслонку рукояткой ее привода.

Затем лезвием отвертки приоткрыть воздушную заслонку настолько, насколько это позволит рычажный механизм.

Частота вращения коленчатого вала двигателя при этом должна составлять 2500–2700 мин ^–1 .

Если она отличается от указанной, нужно, ослабив контргайку на регулировочном винте, упирающемся в профильный рычаг, заворачивать или выворачивать этот винт

После окончания регулировки контргайку плотно затянуть.

Регулируют систему холостого хода на прогретом двигателе с подключенным к нему тахометром.

Для этого на работающем двигателе установить винт качества 2 в положение, при котором обеспечивается максимальная частота вращения на холостом ходу.

Затем с помощью винта количества 1 установить частоту, повышенную на 100–120 мин ^–1 .

После этого завернуть винт качества до снижения частоты вращения на 100–120 мин ^–1 .

Такой способ регулировки позволяет уложиться в нормы токсичности выхлопа.

Однако более точную регулировку рекомендуется проводить с помощью газоанализатора.

Проверка

Проверяют работу ускорительного насоса при снятой крышке карбюратора после регулировки уровня топлива.

При резком открытии дроссельных заслонок из распылителя ускорительного насоса должна выходить ровная сильная струя бензина, достигающая каналов корпуса дроссельных заслонок без касания стенок диффузоров.

Неравномерная и искривленная струя свидетельствует о частичном засорении каналов распылителя.

При полном отсутствии струи следует убедиться в чистоте и исправности топливоподводящего винта распылителя и расположенного в нем нагнетательного клапана.

При их исправности следует проверить чистоту и исправность диафрагменного механизма ускорительного насоса, разобрав его, как это описывалось выше.

Карбюратор К-151: устройство, регулировка, ремонт, подключение

Карбюратор К-151 предназначен для оборудования четырехцилиндровых силовых агрегатов ЗМЗ объёма 2. 45 л, которыми в своем время оснащали автомобили семейства «ГАЗ» и «УАЗ». Налажен выпуск трех модификаций устройства питания двигателя: К-151, К-151В и К-151Н. Модификация К-151Н в большей мере ориентирована на движки УАЗМ.

Как все узлы и агрегаты в системе автомобиля, карбюратор необходимо регулярно обслуживать и ремонтировать при первых симптомах неисправности. В этой статье рассмотрим особенности устройства, регулировки, ремонта и подключения карбюратора К-151.

Содержание

1. Конструкция устройства
2. Обслуживание
3. Регулировка холостого хода
4. Регулировка поплавкового механизма
5. Ремонт карбюратора К-151
6. Разбираем механизм
7. Сборка и подключение шлангов
8. Заключение

Конструкция устройства

Для способности двигателя работать на любых оборотах карбюратор занимается приготовлением топливно-воздушной смеси. Несмотря на то, что отдельные системы карбюратора К-151 выполнены по типовым схемам, все три модификации отличаются от других устройств компоновкой. Достоинством К-151 является запорная игла, расположенная в корпусе, значительно упрощающая регулировку уровня бензина. В целом весь узел можно условно разделить на три части с основой в виде поплавковой камеры.

Другими важными конструктивными элементами являются:

• Запорный механизм, расположенный в верхней крышке поплавковой камеры;
• Дозирующая система, состоящая из воздушных и топливных жиклеров;
• Регулировочные винты и клапан экономайзера системы ХХ;
• Устраняет провалы во время ускорения транспортного средства специальный насос-ускоритель с распылителем топлива;
• На больших оборотах ТВС обогащает эконостат;
• Переходная система необходима для постепенного увеличения числа оборотов в момент открытия ДЗ вторичной камеры.

К-151 получил две камеры, что гарантирует беспрерывное движение топлива в случае возникновения какой-либо поломки. Уровень топлива регулируется автоматически благодаря возможности перекрытия отверстия клапана запорной иглой. Принцип действия таков: если бензина в камере не хватает – поплавок опускается и освобождает иглу. С заполнением камеры происходит поднятие поплавка с последующим перекрытием иглой сечения клапана. В нижнем отсеке находится первичная и вторичная дроссельная заслонка с приводом управления. В ходе работы они открываются поочередно, топливо проходит через сетчатый фильтр, вмонтированный в штуцер, благодаря чему бензин поступает в систему без примесей и включений.

Обслуживание

Карбюраторы – надежные и неприхотливые устройства. К-151, как и другие узлы в автомобильной системе, нуждается в периодическом обслуживании. В основном проблемы возникают в случае неквалифицированного вмешательства в его конструкцию или по причине несоответствующего требованиям обслуживания. Пренебрегая провидением простейших процедур по уходу К-151, может произойти то, что карбюратор перестанет полноценно функционировать в силу засорения твердыми смолянистыми отложениями калиброванных отверстий. Для его корректной работы необходимо своевременно осуществлять регулировку основных систем.

Регулировка холостого хода

Конструкция К-151 не позволяет грязи и пыли проникать непосредственно внутрь узла, кроме того, в ходе его работы за счет подвижных соединений происходит самоочищение важнейших функциональных элементов. Простая, но крайне эффективная компоновка позволяет даже загрязненному карбюратору К-151 работать не хуже абсолютно чистого экземпляра. Но хотя бы 1-2 раза в год следует очищать его снаружи с помощью сжатого воздуха. Это необходимый минимальный уход за устройством. Не стоит забывать также и о регулировке важнейших систем.

Регулировка ХХ на карбюраторе К-151 необходима для нормальной работы мотора. Корректно работающий двигатель способствует образованию минимального количество окиси углерода в выхлопных газах. Так как большинство автолюбителей не имеют в своем распоряжении даже самый обычный газоанализатор, контролировать работу системы не так просто. Но выход из сложившейся ситуации имеется – достаточно вооружиться одним тахометром.

Порядок действий следующий:

1. Изначально прогревается двигатель, после вращается винт качества до установления максимальных оборотов на холостом ходу. При этом винт количества остается в неизменном положении.
2. После выставляются обороты, превышающие изначальное значение на 100-120 об/мин.
3. Вышеописанные действия рекомендовано проделать дважды для надежности.
4. После закручивается винт качества до установления оборотов нормальной величины.

Особенно эффективно проводить регулировка холостого хода при наличии тахометра высокой точности. Подобную работу можно проводить в любое время, но наиболее целесообразно – два или три раза в течение одного года.

Регулировка поплавкового механизма

Любая настройка карбюратора должна включать в себя регулировку поплавкового механизма – ответственная и чрезвычайно важная задача. Но никаких сложностей в проведении такой работы не должно возникнуть даже у тех, кто только недавно стал владельцев автомобиля с карбюраторной системой питания. Однако стоит понимать, что любые неточности в корректировки могут привести к дальнейшим перебоям в работе системы питания. Именно поэтому важно подготовиться самым тщательным образом, прежде чем приступать к манипуляциям с этим механизмом.

Порядок действий:

1. Снимается верхняя часть корпуса.
2. Примерно на четверть откачивается топливо.
3. Устанавливается коленвал в такое положение, чтобы движению диафрагмы топливного насоса ничего не мешало.
4. Вручную подкачивается бензин.
5. Как только необходимый уровень топлива установлен, хвостовик штангенциркуля с установленной высотой на 21.5 мм опускается между стенкой и запорной иглой.

При регулировке заплечики штангенциркуля упрутся в верхнюю часть корпуса, а хвостовик соприкоснется с топливом. При низком уровне язычок необходимо подогнуть вверх, а при высоком, соответственно, вниз. Важно после изменения положения язычка каждый раз сливать топливо из камеры.

Ремонт карбюратора К-151

Со временем с карбюратором могут произойти различные поломки, ведь все его элементы имеют свой ресурс. Чаще всего неисправный узел К-151 провоцирует повышенный расход топлива, снижает динамические показатели транспортного средства. Нередки случаи, когда из выхлопной трубы валит черный дым, а авто отказывается вовсе набирать скорость. Все эти проблемы с автомобилем в большинстве случаев вызваны сбоем функционирования топливной системы. На работу К-151 сильно влияют различные отложения, препятствующие нормальной работе жиклеров. Проверить их состояние и очистить жиклеры можно достаточно просто, но для этого необходимо разбирать сам карбюратор.

Разбираем механизм

Полностью разбирать узел целесообразно в тех случаях, когда добраться до какого-либо конструктивного элемента нет других возможностей. Для проверки состояния жиклеров и их очистки достаточно снять верхнюю крышку корпуса. Быстро и эффективно провести всю работу можно с помощью арсенала необходимого инструмента.

Порядок действия для полного разбора карбюратора К-151 следующий:

1. Снять его со шплинтов путем откручивания четырех гаек.
2. Очистить корпус от грязи и пыли.
3. Освободить семь винтов крышки.
4. Вынуть специальный шплинт и тягу.
5. Освободить два винта поплавковой камеры.
6. Демонтировать распылитель эконостата.
7. Провернуть посадочные места игольчатого клапана рожком на «12», на «22» отвернуть винт штуцеров фильтра.
8. Топливный фильтр изымается вместе с прокладками, после чего демонтируется и сама поплавковая камера.

Дальнейший разбор К-151 подразумевает под собой демонтаж воздушных и топливных жиклеров, блока холостого хода, ускорительного насоса и выворачивания винтов качества. Полностью разбирать карбюратор нужно в момент проведения его комплексной промывки. Большинство автомехаников предпочитают полностью заменять жиклеры новыми экземплярами. Для этих целей можно воспользоваться таблицей жиклеров. Но, стоит сказать, что выходят из строя они лишь в исключительных случаях. Зачастую хватает их промывки и продувки для восстановления прежних функциональных свойств.

Сборка и подключение шлангов

Во время сборки узла необходимо быть предельно внимательным. Важно запомнить порядок разбора механизма и во время сборки действовать в обратной последовательности. Следует установить все элементы на свои места и надежно закрепить. Изначально в пустой корпус вкручиваются винты качества и два винта для закрепления дроссельных заслонок.

В гнезда вкручиваются старые или новые жиклеры, подсоединяются топливный блок и холостого хода. После чего устанавливается и закрепляется поплавковая камера. Важно не забыть установить на место сам поплавок и иглу. Многие отечественные водители также сталкиваются с необходимостью подключения шлангов карбюратора К-151 в ЗМЗ-402.

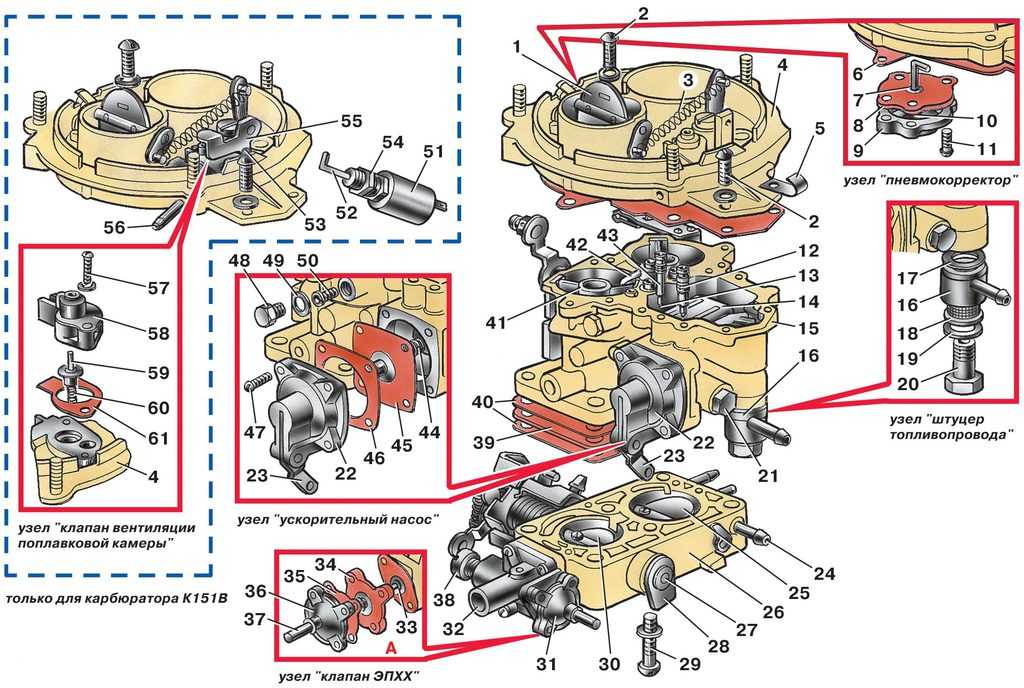

На фото схема карбюратора К-151.

Подсоединение всех шлангов и трубок осуществляется следующим способом:

1. Самый объёмный патрубок подачи топлива подключается к поплавковой камере.
2. К нижнему отводу карбюратору подводится шланг возврата топлива.
3. Шланги меньшего диаметра подсоединяются к экономайзеру и к заслонкам дросселя.
4. Затем подводится шланг вакуумника.
5. Шланг принудительной вентиляции присоединяется к верхнему выводу карбюратора.

Подключение шлагов – достаточно простая и легкая работа. Но новичок легко может запутаться в их предназначении, поэтому на первом этапе рекомендовано во время разборки карбюратора маркером оставлять на их поверхности соответствующие обозначения. Проделав простые действия по очистке деталей карбюратора, можно существенно продлить не только срок эксплуатации К-151, но главного силового агрегата автомобиля.

Заключение

Регулировка, ремонт и подключение карбюратора К-151 требует от владельца авто терпеливости и усидчивости. Работа достаточно объёмная, но отрегулированный и очищенный механизм работает в несколько раз эффективней. К-151 сложный в конструктивном плане, сломаться в нем может абсолютно любая деталь, в некоторых случае придется полностью его разбирать. Новичку вряд ли будет по силам такая задача, но, если запастись свободным временем и терпением, решить самостоятельно любую проблему удастся в собственном гараже. Чаще всего проблемы возникают из-за различных загрязнений – особенно жиклеров. Важно следить за состоянием всего узла и регулярно его очищать от продуктов сгорания.

Как отрегулировать карбюратор К-151

Уровень топлива в поплавковой камере регулируется при снятой крышке карбюратора

Однако, не отсоединяя пусковую тягу, можно открутить винты крепления крышки, поднять ее и, сняв прокладку, отверните крышку в сторону, насколько позволят зазоры в местах крепления штока.

Закачивайте бензин в поплавковую камеру с помощью рычага ручной заливки топливного насоса до тех пор, пока уровень не стабилизируется.

Расстояние от уровня топлива до верхней плоскости корпуса карбюратора должно быть 21,5 мм.

При уровне топлива ниже указанного необходимо отогнуть вверх язычок 1 поплавка, упирающийся в хвостовик иглы запорного клапана.

Когда язык поднят, согните его вниз.

После каждого загибания язычка необходимо отвернуть сливную пробку поплавковой камеры, слить из нее бензин и, завинтив пробку на место, повторно прокачать бензин рычагом ручной подкачки топливного насоса

Отрегулировать систему запуска можно прямо на автомобиле, полностью прогрев двигатель и подключив к нему тахометр.

Запустив двигатель со снятым воздушным фильтром и слегка нажав на педаль акселератора, полностью закройте воздушную заслонку рукояткой привода.

Затем лезвием отвертки приоткройте воздушную заслонку настолько, насколько позволяет рычажный механизм.

Частота вращения двигателя должна быть 2500–2700 мин ^–1 .

Если он отличается от указанного, ослабьте контргайку на регулировочном винте, упирающемся в профильный рычаг, затяните или открутите этот винт

Плотно затяните контргайку после завершения регулировки.

Регулировка системы холостого хода на прогретом двигателе с подключенным к нему тахометром.

Для этого при работающем двигателе установить винт качества 2 в положение, обеспечивающее максимальные обороты холостого хода.

Затем с помощью винта количества 1 установите частоту, увеличенную на 100–120 мин ^–1 .

После этого затянуть винт качества до снижения скорости на 100–120 мин ^–1 .

Этот способ регулировки позволяет соблюдать нормы выбросов.

Однако рекомендуется более точная настройка с помощью газоанализатора.

Проверка

Проверка работы ускорительного насоса при снятой крышке карбюратора после регулировки уровня топлива.

При резком открытии дроссельных заслонок из сопла ускорительного насоса должна выходить равномерная сильная струя бензина, достигающая каналов корпуса дроссельной заслонки, не касаясь стенок диффузоров.

Неравномерная и изогнутая струя свидетельствует о частичном засорении каналов распылителя.

При отсутствии жиклера убедиться в чистоте и исправности винта подачи топлива распылителя и находящегося в нем выпускного клапана.

При их исправности следует проверить чистоту и исправность диафрагменного механизма ускорительного насоса, разобрав его, как описано выше.

Карбюратор К-151 регулировка

Детали карбюратора хорошо отмываются от отложений растворителями для нитрокрасок № 646, 647, 647, 650, ацетоном или толуолом, но сильнодействующие растворители не должны попадать на пластиковые или резиновые детали.

Перед сборкой кузовных деталей продуваем сжатым воздухом и продуваем каналы.

Регулировка поплавка карбюратора

Механизм поплавка регулируется загибанием язычка.

Подгоняем на размер 10,75-11,25 мм между верхней частью поплавка и верхней плоскостью корпуса поплавковой камеры.

Лучше всего это делать на автомобиле, подкачивая топливо ручным приводом насоса.

Данную регулировку можно произвести без установки карбюратора на автомобиль.

Для этого нужно установить карбюратор на горизонтальной плоскости.

Надеваем на топливный штуцер карбюратора резиновый бензостойкий шланг, в котором любым подручным средством, например, шприцем, создаем небольшое избыточное давление топлива.

Можно просто поднять конец шланга на высоту 30-40 см и через воронку залить в него топливо.

Этого давления будет достаточно для заполнения поплавковой камеры и проведения измерений.

Перед тем, как приступить к регулировке холостого хода, необходимо убедиться в исправности системы зажигания (свечи, высоковольтные провода, угол опережения зажигания), а также отрегулировать зазоры между клапанами и коромыслами ГРМ.

После запуска прогреваем двигатель до температуры охлаждающей жидкости 80-90°С.

Винт качества и винт оперативной регулировки (количества) частоты вращения коленчатого вала заворачиваем до упора.

Затем откручиваем винт качества на 2-3, а количества на 5-6 оборотов.

Запускаем двигатель и с помощью винта оперативной регулировки (количество) выставляем частоту вращения коленчатого вала 550-650 мин.

Снятие и проверка электромагнитного клапана системы EPHX

Система EPHX отключает подачу топлива во впускной коллектор в режиме торможения двигателем (так называемый принудительный холостой ход), тем самым экономя топливо и снижая выброс токсичных веществ в атмосферу.

Ослабляем хомуты и снимаем шланги с клапанных форсунок, пометив их положение.

При выключенном зажигании отсоединить провода.

Ключом на 10 откручиваем гайку крепления клапана и минусовой провод.

Для проверки клапана дунуть в боковую трубку клапана — воздух должен выходить через воздушный фильтр, а при подаче напряжения на контакты — через вторую трубку.
