Какие провода выбрать для прикуривания: подайте на питание — журнал За рулем

Содержание

Как выбрать пусковые провода и прикурить автомобиль инструкция

Запуск двигателя автомобиля осуществляется за счет стартера и аккумуляторной батареи. Каждый водитель со стажем знает о том, что аккумулятор может подвести в самый неподходящий момент. Достаточно забыть выключить габариты или оставить включенной магнитолу на ночь, чтобы утром невозможно было осуществить самостоятельный пуск двигателя авто. При возникновении такой ситуации на помощь приходят провода для прикуривания автомобиля, которые должны присутствовать в багажном отсеке у каждого автовладельца. Их пользу оценит каждый автовладелец, когда разряжается аккумулятор. В этом материале вы узнаете, как выбираются провода для прикуривания, и что надо знать, для правильного их выбора.

Для чего предназначены пусковые кабели

Пусковой провод для прикуривания предназначен только для того, чтобы осуществить запуск мотора автомобиля, на котором аккумуляторная батарея имеет низкий уровень заряда. Использовать устройства для других целей запрещено, так как их главное и единственное назначение — прикуривание авто.

Если на автомобиле разрядился аккумулятор, а в багажном отсеке не оказывается необходимых проводов для прикуривания, тогда автовладельцы принимают решение осуществить запуск двигателя путем перебрасывания АКБ. Для этого с автомобиля-донора снимается аккумулятор, и ставится на место разряженного. После запуска двигателя и его прогрева, клеммы с АКБ снимаются, и подключаются к подсевшему источнику питания. Этот способ пользовался популярностью среди владельцев отечественных автомобилей старых моделей. На современных машинах, которые напичканы электроникой, проводить такую процедуру очень опасно. Проводить такие манипуляции опасно по ряду следующих причин:

  1. При подаче генератором высокого напряжения происходит выход из строя всего электрооборудования — как минимум, сгорит большинство предохранителей. Это высокое напряжение поступает на электроприборы в момент отключения клемм от АКБ
  2. Снятые клеммы с АКБ могут соприкоснуться между собой, что приведет к возникновению короткого замыкания. Последствия такого соприкосновения приводят к тому, что сгорает не только генератор, но и все электрооборудование авто
  3. Увеличивается вероятность переполюсовки АКБ при выполнении процедуры их отключения и подключения, что также опасно возникновением перегорания электрооборудования

Именно поэтому не рекомендуется рисковать, и купить провода для прикуривания в автомобиль. Если их нет, то рекомендуется сначала найти донора с имеющимися проводами, и не поддаваться на рекомендацию запуска двигателя путем временной замены АКБ. Если вы еще не успели обзавестись соответствующим комплектом, тогда ниже представлена детальная инструкция о том, как выбрать пусковые провода для автомобиля, чтобы осуществить его прикуривание.

Учимся правильно выбирать пусковые провода для своего ТС

К выбору пускового кабеля для запуска ДВС автомобиля необходим соответствующий подход. Если выбрать провод низкого качества, то он не сможет пропустить ток большой величины, что в итоге приведет к оплавлению изоляции, выжиганию медной жилы или «крокодила» оснастки. В итоге дешевая оснастка не поможет прикурить автомобиль, но еще и может стать последствием возгорания ТС. Такие случаи известны, поэтому не стоит в этом убеждаться на собственном опыте.

При выборе пускового кабеля для автомобиля учитываются такие рекомендации:

  1. Диаметр провода, а точнее сечение жилы. Некоторые производители с целью экономии используют больше изоляции, но при этом жила имеет недостаточное сечение для прохождения тока большой величины. От сечения кабеля зависит сопротивление, поэтому тонким проводом невозможно будет прикурить автомобиль. Минимальная величина сечения для медного провода составляет 6 мм, но такие провода предназначаются только для ТС с объемом двигателя до 1,5-1,6 литра. Если необходимо запустить более мощный двигатель, тогда для прикуривания следует использовать провода с сечением жилы от 9 до 12 мм2. При этом учитывайте, что 9 мм2 сечение провод никогда не будет стоить дешевле, чем кабель на 6 мм
  2. Длина кабеля — это еще один главный показатель, который также влияет на значение сопротивления. Рекомендуется выбирать кабели для прикуривания авто, длина которых находится в пределах от 2,5 до 4 метров. Применить провода меньшей длины не получится, так как между автомобилями будет слишком маленькая дистанция, а использование кабеля, расстояние которого более 4 метров, негативно отражается на сопротивлении, которое увеличивается с каждым метром
  3. Материал изготовления провода и зажимов — использовать рекомендуется провода с медными жилами, которые имеют низкую величину сопротивления. Недопустимо использование алюминиевых проводов, так как они имеют высокое удельное сопротивление. Не рекомендуется использовать провода, в которых используется цельная жила соответствующего сечения. Во-первых, такие провода неудобно хранить, а во-вторых, жила может переломиться, что приведет к непригодности оснастки. Аналогичного типа должны быть зажимные устройства — крокодилы. Стоимость проводов для прикуривания с медными зажимами стоит дороже, но именно такие рекомендуется выбирать. Если такой вариант покажется слишком дорогим, можно воспользоваться устройствами с алюминиевыми зажимами, но обязательно имеющими омедненную поверхность
  4. Материал изоляции — обмотка жилы должна быть выполнена из силиконовой или морозостойкой основы. Провода в резиновой оболочке быстро выйдут из строя, так как на морозе они будут дубеть, а в летнее время будут появляться трещины, в которые будет попадать влага, и тем самым увеличиваться сопротивление
  5. Цена устройства — на кабеле лучше не экономить, так как последствия неправильного его выбора будут очень печальными. Если продавец сообщает, что данный провод соответствует всем критериям качества, но при этом имеет низкую стоимость, то не стоит вестись на маркетинговые уловки. Не спешите покупать, и для начала удостоверьтесь в качестве оснастки. Стоимость зависит от критериев, которые были перечислены выше, поэтому стоит рассмотреть все варианты, сверить их цены и качество, и только после этого делать соответствующий выбор в пользу конечной модели
  6. Место соединения кабеля с зажимным элементом — этот участок должен быть соединен при помощи пайки, что исключит потерю напряжения. Кроме того, если зажимной элемент изготовлен из стали или алюминия, то место стыка с медным проводом должно быть луженным, что исключит увеличение сопротивления на этом участке
  7. Размер крокодила — устройства должны иметь достаточные параметры для того, чтобы закрепиться за клеммы аккумулятора. Кроме того, зажимной механизм должен обладать повышенной жесткостью и цепкостью, что приведет к потере напряжения при соединении
  8. Цвета — покупать необходимо исключительно двухцветные кабели, которые облегчают их применение. Красный провод подключается в положительной клемме АКБ, а черный к отрицательной
  9. Максимальная сила тока — этот показатель также указывается в технических параметрах к оснастке.
    Величина тока должна быть не менее 200А, так как по проводу в момент пуска протекает ток, величина которого достигает отметки свыше 10 000 Ампер

Учитывая эти рекомендации, необходимо выбрать подходящий для своего автомобиля провод для прикуривания.

Это интересно! Надо понимать, что для каждого автомобиля применяются провода с соответствующими техническими параметрами, поэтому если вас просят одолжить оснастку, то предварительно поинтересуйтесь, какой автомобиль необходимо прикурить. Ведь использовать кабель с сечением 6 мм2 и силой тока в 200А для запуска двигателя кроссовера или внедорожника, противопоказано. Для таких целей понадобится купить провод для прикуривания с сечением не менее 12 мм2.

Изготовление провода для прикуривания своими руками

Стоимость двух проводов, которые входят в комплектацию набора для прикуривания, достаточно высока. Именно поэтому многие владельцы ТС решаются на изготовление оснастки своими руками. Однако сразу надо отметить, что такой шаг является опасным, и может стать причиной серьезных последствий. Изготовить оснастку можно своими руками, если учитывать такие рекомендации:

  1. Использовать толстые медные многожильные провода, сечение которых не должно быть менее 12 мм2
  2. Качественная изоляция, на которой недопустимо присутствие повреждений
  3. Длина кабеля должна быть не менее 2,5-3 метров
  4. Уделить особое внимание выбору зажимных элементов, которые должны быть медными или иметь омедненное напыление
  5. При соединении провода с крокодилом следует пользоваться методом пайки, используя олово
  6. Место спайки необходимо заизолировать, а лучше всего воспользоваться термоусадочной трубкой

После изготовления убедитесь, что оба провода имеют одинаковое сопротивление, величина которого не должна отличаться на 10%. Только после этого можно предположить, что готовые самодельные провода можно использовать. При этом не забывайте, что самоделка никогда не сможет заменить полноценные заводские устройства для прикуривания авто, за исключением дешевых китайских подделок.

Разобравшись с выбором необходимой оснастки, остается выяснить, как правильно ими пользоваться. Как прикурить автомобиль от другого ТС, известно далеко не многим. При возникновении необходимости прикуривания сразу же возникает вопрос о том, как правильно это делать. Приходится постоянно возвращаться к инструкции, чтобы освежить память. В материале представлена подробная инструкция, как осуществить пуск двигателя автомобиля при помощи донора.

Как правильно прикурить двигатель автомобиля или учимся использовать провода для пуска

Для начала надо убедиться, что осуществить запуск двигателя авто самостоятельно не получается. Для этого проведите процедуру один раз. Если при попытке запуска двигателя не хватает мощности аккумулятора для разгона стартера, то не стоит мучать автомобиль.

Тем более, что это опасно, ведь скачки напряжения могут вывести из строя электроприборы.

Убедившись, что для пуска двигателя нужна помощь, следует прибегнуть к поиску донора. Сразу обозначим, что автомобиль с исправной АКБ называется донором, а ТС, нуждающееся в помощи запуска мотора, реципиентом. Найти донора не совсем просто, так как он должен удовлетворять следующим требованиям:

  • ТС-донор должно быть большей мощности, нежели автомобиль реципиент
  • Аккумулятор должен иметь достаточный запас емкости, а также быть исправен

Когда донор найден, остается согласовать последовательность действий, чтобы осуществить прикуривание автомобиля. Эти действия должны выполняться по следующей инструкции:

  1. Заглушить двигатель донора, и извлечь ключи из замков зажигания обоих ТС. Кроме того, необходимо выключить все электроприборы, а если действия совершаются в темное время суток на обочине, тогда обозначить автомобили при помощи использования треугольников. Автомобиль донора должен быть предварительно прогрет, чтобы сгенерировать электричество
  2. Достать провода для прикуривания, и выполнить их подключение. Для этого красный провод сначала подключается к положительной клемме донора, а второй зажимной элемент закрепить на плюсовую клемму севшей АКБ
  3. Подключить черный провод. Сначала необходимо подключить к отрицательной клемме автомобиля донора, а второй зажим подсоединить к массе реципиента. Массой является любой участок под капотом, который не окрашен. Лучше всего подключиться к блоку двигателя. На участке, куда подключается клемма, не должно быть масляных пятен, которые от искры могут воспламениться, и стать причиной пожара. Нельзя также откидывать клемму минус или плюс от АКБ на автомобиле реципиенте, так как после запуска двигателя донора ток будет поступать на аккумулятор, восполняя заряд, чтобы завести двигатель
  4. После того, как все готово, необходимо приступать к делу. Запускается двигатель автомобиля донора, и даем ему поработать не менее 5-10 минут
  5. За это время аккумулятор с низким зарядом восполнит емкость. Перед пуском двигателя реципиента, следует заглушить двигатель донора, и извлечь ключ с замка зажигания. Пробуем запустить двигатель реципиента. Если попытка завершается безуспешно, тогда повторяется процедура запуска мотора донора и его работа на холостом ходу длится не менее 10 минут с прогазовыванием до 2 тысяч оборотов
  6. Повторяется процедура запуска двигателя. После второй попытки двигатель реципиента должен запуститься
  7. После запуска мотора необходимо снять клеммы в порядке обратном подключению. Для этого сразу отключается крокодил черного цвета от автомобиля реципиента, а затем донора. Аналогично извлекается провод красного цвета

На этом процедура прикуривания автомобиля завершена. Автомобили реципиента и донора необходимо расположить на таком расстоянии, чтобы хватило провода, но при этом они стояли друг от друга как можно дальше. Это необходимо для того, чтобы в случае возникновения возгорания, не пострадало второе ТС.

Инструкция по прикуриванию автомобиля представлена в табличной варианте, что позволит вам ее скачать и распечатать на принтере. Всегда держите инструкцию рядом с проводами для прикуривания ТС.

Очередность действий Описание
1 Расположить автомобили на отдаленном расстоянии друг от друга, но при этом должно хватить длины проводов
2 Заглушить двигатель донора и извлечь ключи с замков зажигания обоих ТС. Отключите все электроприборы на обоих ТС
3 Открыть капоты, и выполнить подключение проводов для прикуривания
4 Сразу подключается красный провод к клемме плюс АКБ донора, а затем к клемме плюс АКБ реципиента
5 Подключить черный провод. К донору зажим крепится на минусовую клемму, а к реципиенту на массу (блок двигателя)
6 Запускается мотор донора, и работает 5 минут
7 Заглушить мотор донора, и попытаться запустить двигатель реципиента
8 Повторить процедуру в случае неуспеха
9 После запуска двигателя реципиента отключить провода, начиная с черного. Сразу отключить его от ТС реципиента, а затем донора. Аналогично отключить красный провод

Полезные сведения при прикуривании автомобиля

Есть некоторые моменты, которые надо учитывать перед тем, как совершить прикуривание ТС. Несоблюдение этих рекомендаций может стать причиной серьезных последствий. Эти рекомендации имеют следующий вид:Полезные сведения при прикуривании автомобиля

  1. Если причиной невозможности запуска ДВС автомобиля является не аккумулятор, тогда следует сразу вызвать эвакуатор
  2. Внимательно проверяйте подключение проводов, иначе несоблюдение полярности станет причиной короткого замыкания, в результате чего из строя выйдет электроника на двух автомобилях
  3. Напряжение АКБ обоих ТС должно быть одинаковым, то есть 12В. Нельзя пробовать подкуривать, если на ТС установлены АКБ разного напряжения
  4. Нельзя запускать двигатель реципиента, когда работает мотор донора. Резкие перепады напряжения негативно повлияют на оба транспортных средства
  5. Отрицательный зажим провода подсоединять необходимо как можно дальше от топливопровода, чтобы исключить возгорание
  6. Ключи зажигания всегда держать в кармане, а не замке зажигания. Это делается на тот случай, чтобы предотвратить срабатывание сигнализации и ЦЗ на автомобилях при запуске двигателей
  7. Дизельные двигатели являются мощнее бензиновых, поэтому их рекомендуется использовать в качестве доноров. Если же автомобиль с дизельным мотором является реципиентом, тогда донором должен выступать авто с аналогичным приводом или бензиновое ТС с достаточным запасом мощности
  8. Прогреть автомобиль донор необходимо в обязательном порядке, чтобы подзарядить свой аккумулятор

Подводя итог, надо отметить, что этот материал будет полезен всем, кто задается целью купить провода для прикуривания автомобиля. Чтобы выбрать пусковые провода, надо учитывать ряд важных рекомендаций. Кроме того, материал научит вас правильному применению пусковых проводов при необходимости прикуривания ТС. В завершении надо отметить, что хранить оснастку необходимо в герметичной упаковке или чехле, исключив попадание влаги. Только при правильном подходе к выбору оснастки и соблюдении инструкции по прикуриванию автомобиля, можно эффективно и быстро осуществить запуск двигателя в случае, когда внезапно разрядился аккумулятор.

Как выбрать провода для прикуривания? ― 130.com.ua

Запуск автомобильного двигателя происходит с участием стартера и аккумуляторной батареи. Каждый водитель хорошо знает, что АКБ иногда подводит неожиданно, особенно в холодное время года. И в таких случаях пригодятся провода для прикуривания, они много места не занимают и легко размещаются в багажнике. Опытные водители всегда возят их с собой, потому они точно знают, что от проводов точно будет много пользы.

Однако, чтобы провода можно было использовать безопасно, надо знать их параметры и особенности. В этой статье мы расскажем, как выбрать провода для прикуривания.

Назначение пускового кабеля

Пусковые провода для прикуривания можно использовать лишь для запуска двигателя автомобиля, под капотом у которого находится севший аккумулятор, то есть его заряда уже недостаточно для успешного старта. Использовать их в других целях категорически запрещено, так как это может привести к неожиданным последствиям. Принцип работы тут очень простой: с помощью проводов соединяют две аккумуляторные батареи — на машине-доноре (заряженный) и севший (на вашей машине). После чего с донора ток поступает на аккумулятор, и двигатель запускается.

Какие провода для прикуривания выбрать?

Это очень важно знать, так как если вы возьмете провода низкого качества, то они могут не справиться с большими токами. В лучшем случае провод просто оплавится и не сможет завести двигатель. В худшем — это может привести к возгоранию или короткому замыканию в бортовой электросети.

Чтобы кабель был надежным и подходил для работы с автомобилем конкретной марки, надо при выборе учесть несколько очень важных технических параметров:

Сечение и толщина жил провода

Основным элементом, который проводит ток в любом пусковом проводе являются жилы, которые прячутся под толстой изоляцией. Самым лучшим вариантом являются медные жилы. Медь — очень хороший материал, который не только стоит относительно не дорого, но и низкий показатель сопротивления. То есть такой провод не будет задерживать ток, соответственно, и потери напряжения при его проходе тоже будут практически минимальными.

Для определения сечения проводов для прикуривания, надо всего лишь взять площадь сечения каждой жилы и умножить на их количество. Например, если под изоляцией находится 300 жил диаметром по 0,3 мм каждая, то общее сечение провода будет равно: 300x(0,3×0,3×3,14:4) = 21,2 мм2;.

Производители обычно указывают этот параметр на кабеле или на его упаковке, поэтому никаких сложных расчетов водителю производить не придется.

Помните, что качественные пусковые провода должны иметь площадь сечения от 12 мм2, если этот параметр будет выше 16 мм2, это будет оптимальный вариант. Такой провод легко справится с передачей тока большой силы с минимальными потерями. И водитель сможет завести мотор.

Также при выборе стоит учесть и тот факт, что для разных машин надо использовать кабель с разными параметрами. Например, провода сечением 6 мм2 и силой тока в 200А не подходят для работы с двигателями кроссоверов и внедорожников. Для таких машин лучше купить провод, имеющий сечением от 12 мм2 и выше.

Пусковой ток

Этот параметр определяет, сколько ампер способен выдержать провод, его обязательно указывает производитель. Для большинства современных машин минимальным считается показатель на отметке 200 А. Однако часто этого мало, поэтому специалисты рекомендуют покупать провода с максимальным током не ниже 400 А, а лучше даже еще выше.

Обратите внимание, что ток, который будет способен выдержать конкретный провод, определяется диаметром жил и их количеством, а значит и площадью сечения. И если производитель указал ток 400-600 ампер, а количество жил мало или они очень тонкие, то скорее всего вы не сможете получить этого показателя. На это тоже надо обращать внимание при выборе, если вам нужны хорошие провода для прикуривания.

Длина

В продаже можно найти провода прикуривания длиной от 2 до 5 м. Казалось бы, естественно, что надо брать самый длинный вариант. Однако, если вспомнить элементарные законы физики из школьной программы, то получается, что, чем длиннее будет провод, проводящий ток, тем большими окажутся потери напряжения и сопротивление также будет расти. Это негативно скажется на общей эффективности работы.

Но так же важно учесть и тот факт, что не всегда автомобиль-донор, сможет вплотную подъехать к машине с севшим аккумулятором, поэтому все же стоит иметь определенный запас по длине провода. Специалисты оптимальной считают длину кабеля от 3 до 4 м. Этого будет вполне достаточно. А вот, если вы планируете восстанавливать аккумулятор дома с помощью специального зарядного устройства. то тут хватит провода длиной до 2,5 м.

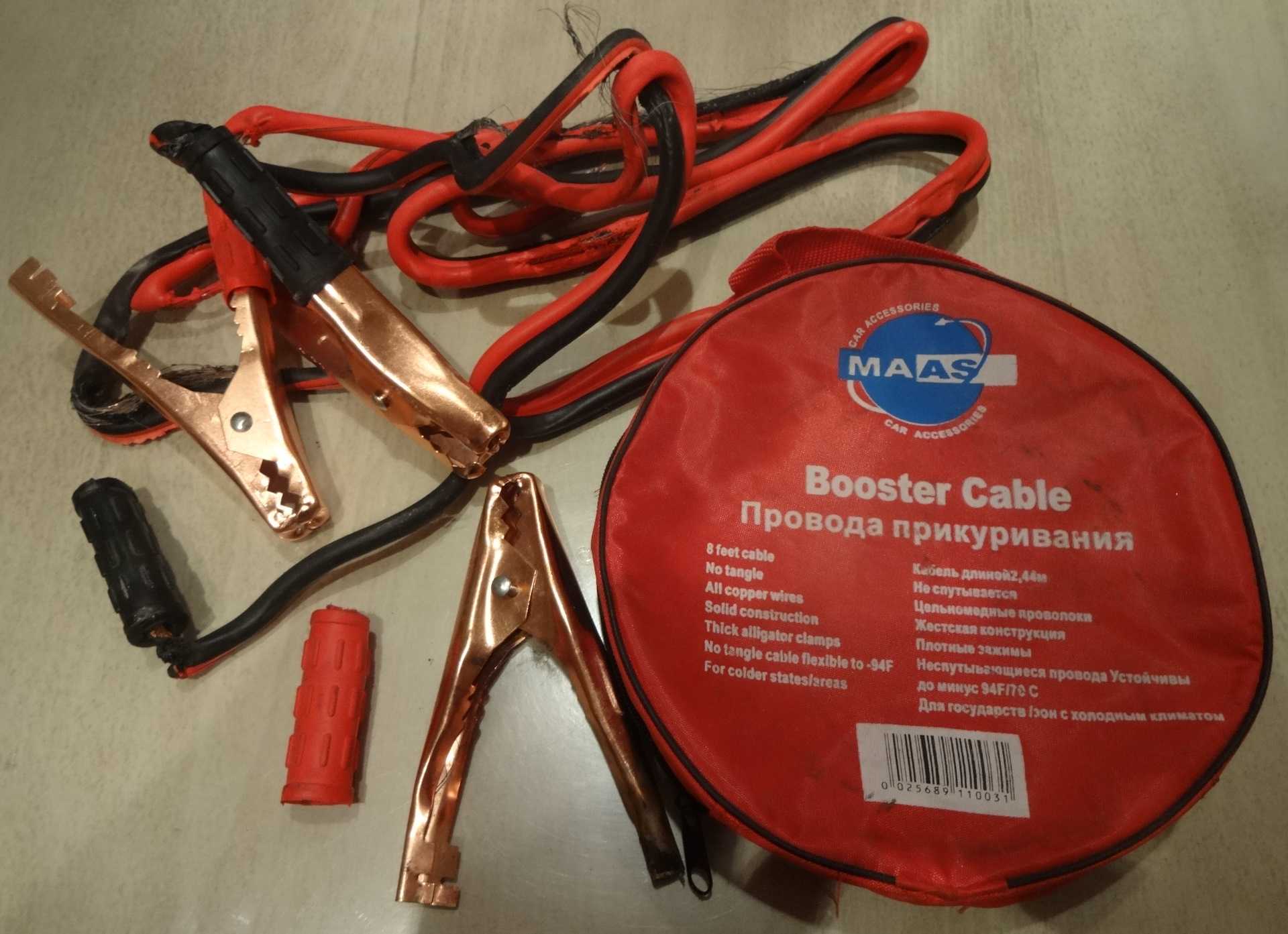

Зажимы типа «крокодилы»

Одним из основных элементов любых пусковых проводов являются специальные зубчатые захваты (их чаще всего между собой водители называют «крокодилами»). Их цепляют на аккумуляторные клеммы, строго соблюдая полярность.

Для надежной и безопасной работы «крокодилы» должны быть качественными, в том числе надо учесть следующие особенности:

  • Материал — тут лучше использовать провода, крокодилы которых изготовлены полностью из меди, либо имеют комбинированный состав: основная часть стальная, а зубья — медные.
  • Соединение провода с «крокодилами» — тут надо смотреть на то, каким способом производитель соединил металл зажима с кабелем. Лучше всего, если это будет пайка. Такие провода отличаются долговечностью и устойчивы к разрывам.
  • Ухватистость — тут все очевидно, зажим должен надежно сидеть, то есть захват должен быть плотным и цепким, чтобы клеммы не выскочили во время пробы пуска. Правило простое: чем больше площадь соприкосновения, тем контакт надежнее.
  • Изоляция — очень важно, чтобы рукоятки имели надежную изоляцию, наличие специальных резиновых уплотнителей снизит степень нагрева и поможет предотвратить образование искр при подаче высокой нагрузки.

Если вы купите пусковые провода с некачественными «крокодилами», то это может не только сказаться на низкой эффективности их работы, но и даже привести к серьезным неприятностям. Например, к короткому замыканию.

Изоляция

Это один из самых важных показателей качества. Но и тут надо быть внимательным, так как не всегда толстый слой резины — это супер качество. Так как под ним могут быть очень тонкие жилы. Тем не менее изоляция должна быть прочной и надежно защищать кабель от повреждений. Еще очень важно, чтобы материал изоляции хорошо переносил мороз, он не должен трескаться и крошиться. Лучше всего использовать провода с морозостойкой изоляцией, способной выдержать мороз до -40°С и при этом не теряющей свою эластичность.

По каким признакам распознать некачественную продукцию?

Вопрос, какие провода для прикуривания лучшие и какие из них выбрать, интересует многих автовладельцев, особенно в преддверии зимы. Каждый хочет заранее подготовиться к возможным неожиданностям. Чтобы не разочароваться после в покупке, обратите внимание при выборе пусковых проводов на следующие моменты:

  • лучше всего брать модели, максимальный ток которых имеет значение не менее 400 А;
  • смотрите, чтобы сечение было не менее 12 мм2, конечно, если этот показатель будет составлять 16 мм2 и выше, это даже лучше;
  • «крокодилы» должны иметь медные зубья, надежно соединяться с проводом, а также обеспечивать крепкий захват клемм автомобильного аккумулятора;
  • изоляцию надо выбирать надежную и морозостойкую, так провод прослужит долго и сможет исправно работать в любую погоду;
  • не гонитесь за очень длинными проводами, для оптимальной работы вполне достаточно будет кабеля длиною 4 метра;
  • не всегда толстый провод — это хорошо, смотрите не на общую толщину, так как это может быть лишь резина, а еще и на толщину жил, и сечение;
  • покупать пусковые провода рекомендуем только в специализированных магазинах от проверенных производителей, так меньше шанс получить товар низкого качества, который не справится с пуском двигателя в самый ответственный момент.

В нашем интернет-магазине 130.com.ua вы можете купить провода для прикуривания в Киеве, Харькове и Одессе любого типа по выгодной цене. Доставка осуществляется по всей Украине.

Купить провода для прикуривания

Материалы по теме:

Как правильно выбрать провод

Некоторые светодиодные светильники Sunco Lighting предназначены для жесткой проводки и уже включают внутреннюю проводку для подключения к питающим проводам. Перед установкой этих светильников вы можете обнаружить, что вам нужно проложить провод, чтобы добраться до вашего нового светильника. Этот обзорный блог предназначен для того, чтобы помочь вам понять стандарты проводов, тип провода, который вам нужен, как выбрать правильный калибр провода, а также узнать, как распознавать маркировку электрических проводов и цветовую кодировку.

В большинстве светодиодных бытовых осветительных приборов используются тонкие провода для передачи слабого тока. Существуют стандарты, которые помогают обеспечить безопасность и указывают допустимую нагрузку для каждого провода. Токовая нагрузка провода указывает рекомендуемые уровни тока для конкретного провода, чтобы предотвратить перегрузку этого провода и цепи. Естественно, вы не хотите, чтобы ваша проводка расплавилась или загорелась, поэтому при планировании освещения необходимо следовать стандартам AWG.



Стандарты проводов AWG

Североамериканский стандарт размеров электрических проводов был установлен Американской системой калибров проводов (AWG) и действует с 1857 года. Вы также можете увидеть, что он называется проволокой Брауна и Шарпа. измерять. Это логарифмическая ступенчатая система для указания размера диаметра электропроводящих проводов (круглых/сплошных/цветных). Это не заявление о качестве провода.

Больше не всегда лучше. Область применения и ваши текущие потребности — вот что важно при выборе провода.

Стандарт AWG позволяет потребителям понимать, что установленный калибр провода (размер) будет рассчитан на определенное количество ампер или ампер. Провода меньшего размера имеют большее сопротивление, чем провода большего диаметра. Например, провод размера 12 рассчитан на 20 ампер. Токоемкость провода показывает количество тока, которое можно безопасно провести по этому проводу.

Размер провода и номинальный ток для медных проводов AWG

  • 14 AWG — 15 А
  • 12 AWG – 20 А
  • 10 AWG – 30 А
  • 8 AWG – 40 А
  • 6 AWG – 55 А
  • 4 AWG – 70 А

В обозначениях AWG большее число указывает на меньший размер провода.

Закон Ома — при увеличении сопротивления напряжение уменьшается.

Это означает, что диаметр проволоки 12-го калибра будет больше, чем у проволоки 14-го калибра.

Калибры проводов и калибры проводов

Большинство бытовых электропроводок, которые вы можете использовать для многих светильников Sunco Lighting и для многих приборов в бытовых розетках, имеют размеры проводов 12-го или 14-го калибра. Вы увидите датчик, обозначенный цифрой, затем тире и еще одной цифрой: 9.0003

  • 12-2 или 12/2
  • 14-3 или 14/3

Первая цифра указывает диаметр проволоки.

Вторая цифра обозначает количество жил в кабеле.

Кабели представляют собой пучки проводов в оболочке, обычно с пластиковой изоляцией. Вы часто будете видеть вырезы или поперечные сечения кабелей, чтобы показать количество проводов внутри с цветной изоляцией снаружи.

Когда речь идет о калибрах и размерах проводов, провода заземления часто добавляются как G или WG, например: 12-3WG или 12-3G – Это представление провода 14-го калибра включает два изолированных провода (фаза/нейтраль) с заземлением.

Большинство проводных осветительных приборов Sunco Lighting имеют одножильный провод, который представляет собой один сплошной проводник (медь), обернутый в изоляцию.

Если вы новичок в электромонтаже, вам может быть интересно, что означают различные цвета изолированных проводов и маркировка.



Цветовая маркировка проводов

Другим типом стандарта в проводке является цвет оболочки или изоляции, окружающей провода. Отображаемый цвет изоляции указывает на то, что находится на этом проводе:

  • Черный — это ваш провод под напряжением или под напряжением. Иногда он красный вместо черного.
  • Белый — это ваш нулевой провод. Иногда он коричневый вместо белого.
  • Зеленый или зелено-желтый, а также голая медь — это ваш провод заземления.

Помните, что даже нейтральный провод пропускает электричество, как и вы. Всегда выключайте автоматический выключатель и выключатель света перед работой с любыми электрическими установками.

Если вы устанавливаете светильники с функцией диммирования, вы увидите два набора проводов: три из перечисленных выше, а затем еще одну пару проводов для подключения совместимого диммера. Некоторые светильники могут включать фиолетовый провод в качестве провода под напряжением для вашего диммера. Всегда обращайтесь к руководству по установке и к инструкциям по установке вашего диммера, чтобы узнать, как безопасно подключить диммер к осветительному прибору. Если у вас есть вопросы о конкретной проводке и диммере, проконсультируйтесь с квалифицированным электриком.



Знакомство с маркировкой электрических проводов

Каждый электрический провод содержит сведения о проводке (материал провода, размер/сечение провода, тип изоляции токопроводящих проводов, номинальное напряжение), напечатанные на оболочке провода при покупке оптом. . Показанный выше формат размера манометра (12-2 и т. д.) будет включен вместе с указанием номинального напряжения. Этикетка также будет относиться к материалу провода, например, CU для меди и AL для алюминия.

Помимо информации о калибре проволоки, напечатанной на оболочке, вы можете найти и другую информацию. UL означает рейтинг UL от Underwriters Laboratories. Маркировка NM указывает на неметаллический кабель, такой как марка Romex.

Когда вы покупаете дополнительную проволоку для длинных проволок, вы также можете столкнуться с буквами, обозначающими определенные вещи. Некоторые буквы, с которыми вы можете столкнуться при проводке освещения, будут включать в себя, является ли проводка термостойкой (H или HH для более высокой термостойкости), огнестойкой и изготовленной из синтетического полимера (X), одобрена для влажных или влажных помещений и может использоваться в сухом (W). Любые дополнительные буквы будут объяснены производителем этого рулона проволоки.



Жесткая проводка и длинные провода

Длинные провода могут создавать меньшее напряжение, чем дальше вы находитесь от трансформатора, поэтому вам обычно нужен провод большого сечения для 50 футов или более. Вам необходимо спроектировать низковольтную систему освещения со сбалансированными участками, подключенными к соответствующим нагрузкам.

Для низковольтного освещения на длинных участках проводов, например, для наружного ландшафтного освещения, можно использовать провод калибра 12 или 10, чтобы предотвратить падение напряжения. Электричество очень похоже на сантехнику в том, что оно работает с током. Посмотрите на спринклерную систему, и вы увидите, что для поддержания давления воды нельзя использовать много спринклерных головок на одной линии. То же самое относится и к электричеству.

Добавление слишком большого количества приборов в одну и ту же цепь может привести к тому, что каждый источник света не будет получать достаточное напряжение или нарушить подачу энергии таким образом, что это может нанести ущерб. Вот почему очень важно планировать освещение, использовать вольтметр для проверки напряжения на существующих линиях и консультироваться с квалифицированным электриком.



Ресурсы по проводке

Существует ряд бесплатных онлайн-ресурсов, которые помогут вам со ссылками на типы проводов, а также с некоторыми простыми расчетами. Вы или ваш электрик также можете выполнить некоторые расчеты самостоятельно.

Падение напряжения

Вы можете оценить падение напряжения с помощью этого бесплатного калькулятора падения напряжения. Если хотите, рассчитайте индекс падения напряжения (VDI) самостоятельно по следующей формуле:

VDI = AMPS x FEET ÷ (% VOLT DROP x VOLTAGE)

Где:

  • Амперы = ватты, деленные на вольты
  • Футы = одностороннее измерение длины провода
  • % Падение напряжения = процентное падение напряжения, допустимое для этой цепи



Требования к цепи

Помните, что вам необходимо определить требования к нагрузке на каждую электрическую цепь до начала любой установки освещения. Требования к цепи — это простой расчет:

  1. Добавьте мощность всех электрических устройств в определенной цепи.
  2. Разделите эту мощность на напряжение (120 В или 240 В).
  3. Полученное число является требуемым током или амперами для этой цепи.





Этот блог предназначен только для того, чтобы помочь вам понять основы электропроводки. Мы рекомендуем вам поговорить с квалифицированным профессиональным электриком относительно любой проводки, схем и установки осветительных приборов.
