Руководство, как правильно зарядить аккумулятор автомобиля, видео

Современный автомобиль комплектуется огромным количеством электроники, которая требует электрической энергии. От качества зарядки АКБ зависит запуск авто на холостом ходу и работа всей электрической системы автомобиля при неработающем двигателе. Статья посвящена таким вопросам: как осуществляется зарядка аккумулятора автомобиля, сколько и каких видов зарядных устройств существует.

Содержание

• 1 Необходимость правильной зарядки
• 2 Виды аккумуляторных батарей
• 3 Виды зарядных устройств для аккумулятора
• 4 Зарядка от А до Я
  • 4.1 Особенности
  • 4.2 Подготовительные работы
  • 4.3 Процесс зарядки
• 5 Видео «Зарядное устройство Imax: зарядка аккумуляторной батареи для автомобиля»

[ Раскрыть]

[ Скрыть]

Необходимость правильной зарядки

АКБ выполняет следующие функции:

• запускает силовой агрегат;
• осуществляет питание электрических систем при отключенном двигателе и на холостом ходу;
• является источником дополнительной энергии при больших нагрузках на генератор.

От АКБ получают питание все элементы, входящие в электрическую схему машины. Соответственно у АКБ с каждым разом уменьшается заряд. Разряженный аккумулятор нужно ставить на подзарядку и зарядить до нормы. Есть два варианта зарядки: не снимая с автомобиля зарядить на месте или после снятия с авто подключить к стационарному ЗУ.

Зарядка АКБ осуществляется с помощью специальных устройств. Заряжать можно не снимая с машины. Чтобы правильно ее осуществить, нужно выяснить, какие виды аккумуляторных батарей существуют, основные их характеристики, влияющие на подзарядку, виды устройств для зарядки, как они функционируют, как правильно заряжать автомобильный аккумулятор.

Виды аккумуляторных батарей

АКБ имеют похожую конструкцию, они состоят из набора пластин, играющих роль электродов. Между ними залит электролит, в котором происходит химическая реакция. Благодаря этой реакции выделяется электрическая энергия.

Строение аккумуляторной батареи

Все виды АКБ делятся на две большие группы: обслуживаемые и необслуживаемые. Во время химической реакции вода частично испаряется, поэтому необходим контроль уровня электролит. Если его недостаточно нужно доливать дистиллированную воду. К необслуживаемым моделям относятся гелевые аккумуляторы и AGM.

В настоящее время на автомобили устанавливают следующие виды аккумуляторных батарей:

1. Сурьмянистые АКБ используют свинцовые пластины, к которым добавлена сурьма, чтобы увеличить их прочность. Но из-за этого испаряется вода и приходится регулярно ее доливать.
2. Малосурьмянистые АКБ с пластинами из свинца помещены в специальные защитные кассеты. В них удалось уменьшить испарение воды из электролита до минимума. Правда, они быстрее разряжаются. Но их плюс – они легко и наиболее полно заряжаются.
3. Гибридные батареи имеют пластины из разных материалов. В качестве положительной пластины используется — малосурьмянистая, а в качестве отрицательной может быть свинцово-кальциевая пластина или с добавлением серебра. Они способны также полностью заряжаться, но в отличие от малосурьмянистых, устойчивы к выкипанию и саморазрядке.
4. Кальциевые АКБ — в них в качестве положительных и отрицательных электродов используются пластины из кальция. Достоинством кальциевых аккумуляторов является минимальное выкипание, в них не нужно доливать воду в течение всей эксплуатации. Кроме того, они меньше разряжаются, чем малосурьмянистые аккумуляторы. Недостатки: трудно зарядить полностью; после 3-4 разрядов кальциевую батарею восстановить уже будет нельзя.
5. Гелевые и AGM батареи устойчивы к ударам и вибрации. Густая консистенция электролита снижает вероятность протечки при повреждении ли опрокидывании АКБ. Недостаток этих изделий – снижение работоспособности при низких температурах.
6. Щелочные АКБ хорошо переносят перезарядки, скачки напряжения, имеют низкую саморазрядку, не боятся низких температур, долго могут находиться в разряженном состоянии. Используются в основном на военной технике из-за высокой стоимости.

Типы аккумуляторных батарей

Виды зарядных устройств для аккумулятора

Прежде чем рассматривать, как зарядить аккумулятор автомобиля, следует изучить, какие виды зарядных устройств существуют.

Современные ЗУ можно разделить на следующие типы:

1. Предпусковые зарядные устройства предназначены для восстановления емкости АКБ. Заряжать ее можно не снимая с автомобиля.
2. Зарядно-пусковые ЗУ отличаются проводами с большим сечением. Они способны заряжать в авторежиме.

Зарядное устройство для аккумулятора

Зарядка от А до Я

Если пользоваться постоянно машиной и совершать длительные поездки, то регулярная подзарядка не нужна. Но если АКБ долгое время не использовалась, она нуждается в подзарядке хотя бы раз в месяц.

Особенности

Как известно, Ампер и Вольт — единицы измерения эклектического тока.

Когда заряжается аккумулятор необходимо учесть следующие факторы для контроля и правильной зарядки:

1. Сила тока не должна быть выше 10% от номинальной энергоемкости, которую имеет батарея. Например, если энергоемкость аккумулятора составляет 60 Ампер час, то сила тока не должна превышать 6 Ампер.
2. На клеммах зарядного устройства нормальным считается напряжение выше на 10% от номинального напряжения полностью заряженной АКБ. Допустим, у заряженной полностью АКБ напряжение на клеммах равно 12,6 Вольт. Так как 10% от этого показателя составляет 1,26 Вольт, его нужно добавить к номинальному и получится, что нормальное напряжение на клеммах ЗУ должно составлять 13,86 Вольт.

АКБ можно быстро зарядить с помощью токов больших значений — от 20 Ампер до 30 Ампер. Но такая зарядка приводит аккумулятор к быстрому износу, поэтому ею лучше не пользоваться.

Во время зарядки гелевой батареи необходимо контролировать, чтобы напряжение в электрической сети не было выше 14,2 Вольт.

Эти критерии следует учитывать, чтобы правильно зарядить автомобильный аккумулятор. Зная, какие показатели Ампер и Вольт должны на быть в электрической схеме при зарядке, можно начинать заряжать АКБ. В видео от «ВсеИнструменты.ру» расскажут, как правильно зарядить автомобильный аккумулятор.

Подготовительные работы

Перед зарядкой следует изучить инструкцию, в которой описано, как правильно зарядить аккумулятор автомобиля. Схема зарядки включает проверку зарядки АКБ: нужно убедиться, что она полностью разрядилась. Ее нужно демонтировать из моторного отсека и подвергнуть тщательному осмотру.

Причиной разрядки может быть не только естественная разрядка, но и нарушение целостности корпуса аккумулятора. В этом случае электролит выливается и химической реакции не происходит. Если при осмотре выявлена трещина, то из батареи вытек весь электролит. Такую батарею нельзя использовать в электрической схеме авто.

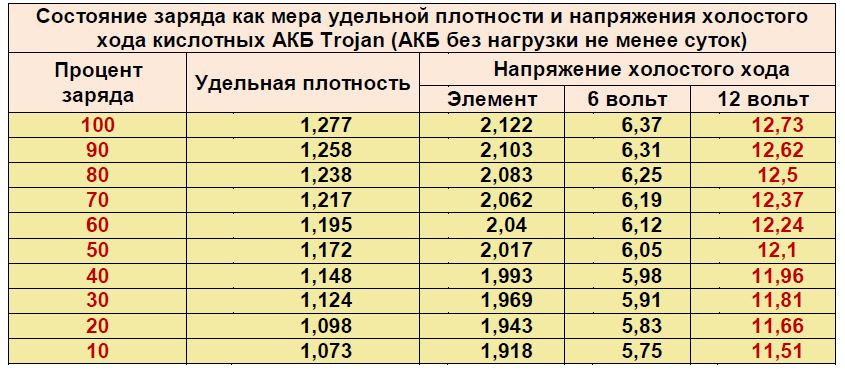

Выяснить, разряжен ли аккумулятор, можно благодаря цветовому индикатору, установленному на крышке его корпуса. Индикатор может иметь разные цвета, чтобы не ошибиться, нужно изучить схему с пояснениями, которую наклеивают около индикатора.

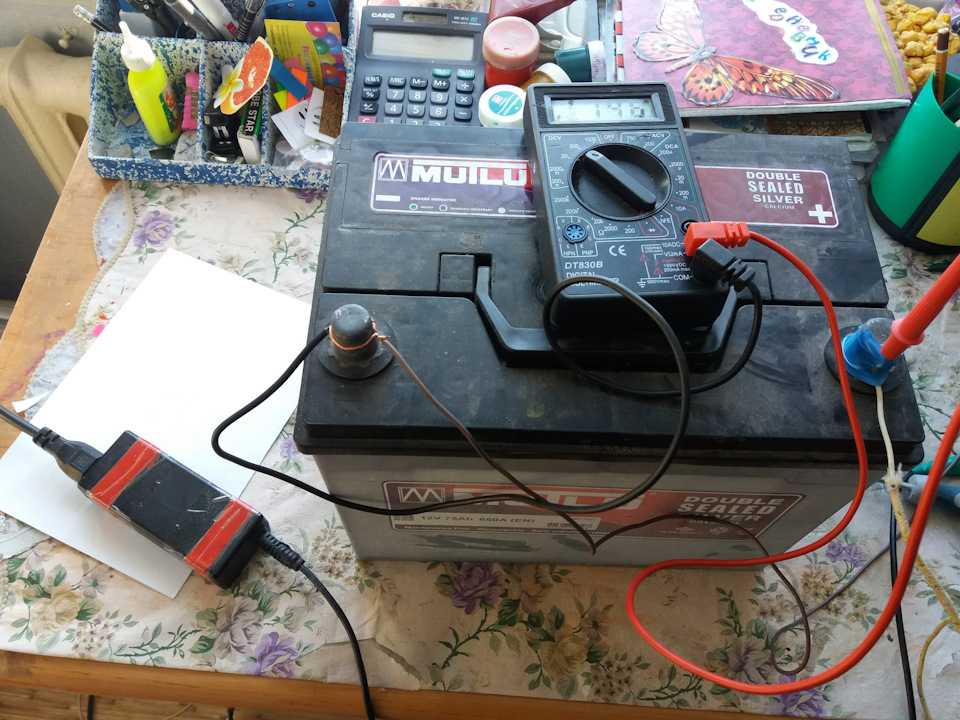

Проверку зарядки можно сделать не снимая ее с авто с помощью обычного тестера, измерив напряжение на клеммах устройства. У батареи, которая разрядилась, напряжение будет ниже нормы.

Измерение напряжения на клеммах

Перед подзарядкой разряженной АКБ следует проверить, сколько электролита, и его состояние. Это можно сделать без снятия батареи через заливные пробки. Если электролит отвечает норме, то он должен быть прозрачным, чистым, без примесей и покрывать полностью пластины. Если электролита недостаточно, то нужно долить воды столько, сколько положено по инструкции.

Кроме того, нужно проверить отверстие для вентиляции на крышке АКБ, для этого не требуется ее снятия. Оно должно быть чистым, чтобы испарения могли свободно выходить.

Процесс зарядки

Важно помнить во время подзарядки о том, что электролит испаряется, поэтому аккумулятор лучше заряжать не снимая с машины в гараже или после снятия с авто заряжать в нежилом помещении. Важно также придерживаться правильной схемы подключения. Если подключение зарядного устройства будет выполнено неправильно, могут выйти из строя предохранители на ЗУ.

Заряжать аккумуляторную батарею можно двумя способами со снятием и без:

1. При 1-м способе во время подзарядки напряжение не меняется и составляет 14-16 Вольт. Сила тока при этом изменяется. Сначала сила тока большой величины, и может составлять 25-30 Ампер. Затем сила тока становится меньше по мере того, как заряжается батарея.
2. Второй метод сложнее. Во время зарядки меняется напряжение, поэтому требуется его постоянный контроль, а сила тока остается постоянной величиной.

Схема зарядки автомобильного аккумулятора ЗУ, в котором используется способ с постоянным напряжением, несложная. Для этого нужно с помощью регулятора выставить, сколько должна быть сила тока. Она равна 10% от номинальной энергоемкости АКБ. В процессе зарядки сила тока будет снижаться. Определить, что батарея полностью зарядилась, можно по стрелке амперметра: она должна опуститься до отметки «0». Если устанавливать такую силу тока, то полная подзарядка по времени обычно занимает 10-13 часов.

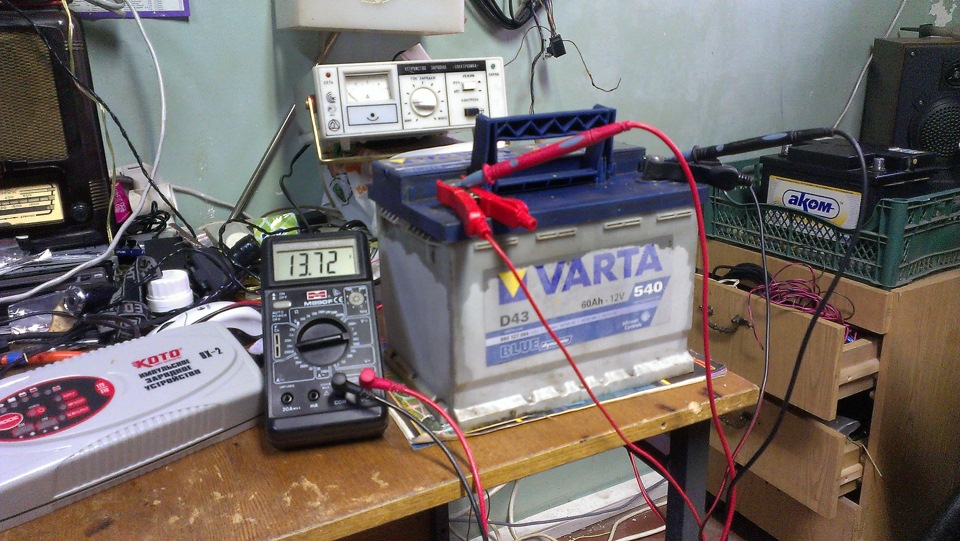

Зарядка аккумулятора для автомобиля

Выполнять подзарядку устройством с методом постоянного тока труднее, необходимо придерживаться определенной схемы во время подзарядки, которую следует знать. Сначала, как и в первом способе, нужно выставить силу тока, например, 6 Ампер, которая равняется 10% номинальной энергоемкости батареи 60 Ампер часов. С такой силой тока аккумулятор заряжается, пока значение напряжения не будет 14 Вольт.

Силу тока нужно уменьшить в два раза, то есть до 3 Ампер, и продолжить зарядку с таким показателем тока, пока показатель напряжения не станет равным 15 Вольт. Далее силу тока следует сделать еще в два раза меньше — 1,5 Ампер. Сколько нужно заряжать, можно определить по уровню напряжения. Если показатель напряжения держится на одном уровне больше часа, то это означает, что АКБ полностью зарядилась. Измерять Вольты можно с помощью вольтметра.

Если зарядка полная, двигатель должен легко запускаться на холостом ходу. На этом зарядка агрегата заканчивается.

Видео «Зарядное устройство Imax: зарядка аккумуляторной батареи для автомобиля»

На видео от Максима Васильевича показывается, как зарядить АКБ для машины.

 Загрузка …

Как правильно заряжать аккумулятор автомобиля зарядным устройством

Любой автомобильный аккумулятор, независимо от его типа, периодически требует подзарядки. Средний срок службы АКБ со своевременной зарядкой составляет 5-6 лет. Без нее — 2-3 года.

Когда заряжать

Во-первых, настоятельно рекомендуем заряжать батарею дважды в год: в начале и в конце холодного сезона. Почему именно так? Перед зимой зарядка обязательна потому, что АКБ на морозе намного хуже держит заряд. И в самый ответственный момент разряженный аккумулятор просто не выдаст нужный пусковой ток.
Весной также будет нелишним зарядить батарею потому что зимой она интенсивно разряжается, а автомобильный генератор при низких температурах дозарядить ее во время поездки просто не успевает. А при −30°C генератора едва хватает на то, чтобы поддерживать заряд на текущем уровне. При коротких поездках по городу в холод емкость падает еще интенсивнее. Поэтому, если аккумулятор «дожил» до весны — зарядить его «под завязку» будет нелишним.

Во-вторых, зарядка может потребоваться и в середине сезона. Существует несколько способов проверить уровень заряда. Профессионалы могут использовать ареометр для определения плотности электролита или нагрузочную вилку для диагностики.

Для автолюбителя самым простым способом проверить заряд будет использование вольтметра или мультиметра. Показания следует снимать примерно раз в месяц, по прошествии минимум 10 часов с последнего запуска двигателя. Если аккумулятор заряжен полностью, прибор покажет 12,7 В. Следует помнить, что каждые 0,1 В — это 10% от общего заряда. Минимально допустимое значение — 12,5 В означает что АКБ заряжена на 80%. Показания ниже этого значения сигнализируют о том, что зарядка требуется как можно быстрее.

В-третьих, никто из нас не застрахован от разрядки АКБ в заморозки, из-за не выключенных фар, например. Если автомобиль не завелся, и вам пришлось «прикуривать» от автомобиля-донора или заводиться с помощью пускового устройства (оно же «бустер» или «джамп-стартер»), батарею также рекомендуется зарядить.

ВАЖНО! Существуют аккумуляторы с так называемым «глазком», который, якобы, отражает степень его зарядки (зеленый цвет, если заряд в пределах нормы, черный — если требуется подзарядка). Доверять ему ни в коем случае не нужно. На практике выходит, что «глазок» перестает быть зеленым тогда, когда степень разрядки становится критической (около 70% при допустимом значении в 80%).

Типы аккумуляторов

Любой автомобильный аккумулятор по-прежнему является свинцово-кислотным, так как основными его элементами до сих пор остаются свинцовые пластины и электролит. Однако, в процессе совершенствования конструкции АКБ, появилось несколько модификаций:

Стандартный (STD, WET или Sb/Sb)

Классический свинцово-сурьмяный аккумулятор с жидким электролитом, до сих пор встречающийся на большинстве автомобилей.

Кальциевый (Са/Са)

Вместо сурьмы в качестве легирующего элемента свинца используется кальций. Пластины изготовлены не литьем, а штамповкой, что повышает стоимость АКБ. Данный тип является необслуживаемым. Плюсы — служит и разряжается дольше, меньше «кипит» при перезаряде, не корродирует. Минусы — хуже восстанавливается после глубокой (ниже 12 В) разрядки и плохо подходит для городского стиля движения (короткие поездки с частыми остановками). Если разрядится до 10,8 В, заряжать кальциевый аккумулятор автомобиля зарядным устройством будет бесполезно.

AGM-аккумуляторы

Электролит в них находится не в состоянии жидкости. Раствор серной кислоты обильно нанесен на абсорбирующие маты из стекловолокна. Плюсы: обеспечивают высокий пусковой ток, не боятся глубокого (до 30%) разряда, быстрее заряжаются, дольше служат, выдерживают больше циклов «разряд-заряд». Минус один: высокая стоимость. Зарядка АГМ-аккумулятора требует соблюдения определенных условий, речь о которых пойдет ниже.

EFB-аккумуляторы

Промежуточная стадия между стандартными и AGM. Кислота в жидком виде, но пластины с дополнительным слоем стекловолокна, которые не дает активной массе осыпаться. Плюсы по сравнению со стандартными: держат больше циклов «заряд-разряд», зарядка efb аккумулятора занимает меньше времени, они переносят больше глубоких разрядов. По стоимости находятся между «стандартом» и AGM.

Гелевые (GEL)

Электролит в батарее находится в загущенном состоянии. В качестве загустителя выступает оксид кремния (силикагель). Были разработаны специально для дорогих авто, где аккумулятор находится не под капотом, а в багажнике или даже в салоне под сиденьем. Главное преимущество — отсутствие текучести электролита. Даже в поврежденном состоянии такой аккумулятор полностью безопасен. Плюсы: долго сохраняет заряд, не выделяет газов во время зарядки, почти не корродирует, служит 10-12 лет, хорошо выдерживает вибрацию машины, его можно устанавливать в автомобиле под любым углом. Минусы: самая высокая стоимость среди АКБ, менее устойчив к экстремально высоким и низким температурам, не выносит высокого зарядного тока.

Подготовка к зарядке

Современные аккумуляторы делятся на обслуживаемые и необслуживаемые. Многие считают, что если аккумулятор «необслуживаемый», то и заряжать его не требуется, что в корне неверно. Его отличие от обслуживаемого лишь в том, что он не имеет съемных крышек, в которые заливается электролит. В процессе эксплуатации не требуется контролировать уровень электролита, так как он не испаряется. Поэтому крышки банок делают несъемными. Опасаться, что такая батарея вздуется в процессе зарядки не нужно — в них есть газоотводящие отверстия с пламегасителями, к тому же они мало подвержены кипению. Если не превышать рекомендуемые параметры по напряжению зарядка необслуживаемого аккумулятора автомобиля зарядным устройством пройдет без запаха и газов.

Зарядка

Для правильной зарядки аккумулятора автомобиля зарядным устройством ключевыми являются два параметра:
Напряжение. Как правило, для всех типов аккумуляторов рекомендован ток напряжением 14,4 В.
Сила тока. Золотое правило для любой кислотной батареи — «лучше меньше, да лучше». Главный враг АКБ — сульфат свинца. Именно он образуется на свинцовых пластинах, снижая мощность и емкость АКБ. Чем меньше ток и чем больше время, тем качественнее происходит реакция десульфатации и тем больше сульфата растворится. Медленная зарядка слабым током всегда эффективнее и безопаснее для АКБ, чем быстрая. Максимальное значение на старте зарядки — 10% от емкости. Например, если у вас батарея емкостью 60 Ач, сила тока должна составлять не более 6 А. Если никуда не торопитесь, то лучше начинать с 5%.

Порядок действий:

1. Дайте батарее остыть (или нагреться) до температуры 20-25°C.
2. Подключите зарядное устройство к аккумулятору автомобиля. НЕ ВКЛЮЧАЯ ЗУ подсоедините зажимы к клеммам АКБ. Сначала плюсовую (красная), затем минусовую (черная).
3. Включите ЗУ в сеть. Выставьте необходимые значения вольтажа и ампеража.
4. Если на ЗУ есть кнопка пуска, запустите устройство. Если нет — зарядка начнется автоматически.
5. Заряжайте батарею минимум до тех пор, пока зарядный ток не снизится до 1% от ее емкости. Например, у аккумулятора емкостью 60 Ач значение должно снизиться до 0,6 В. В принципе, батарею можно снимать, но, если есть запас времени, лучше сделать следующий шаг.
6. Самое правильное — заряжать до тех пор, пока ток не упадет до минимума, либо пока его значение на приборе не перестанет снижаться. На это может потребоваться дополнительно от 10 часов до суток. Но при этом растворяется практически весь сульфат свинца.
7. По завершении процесса повторите пункты 1-4 в обратном порядке.

ВАЖНО! Каждая конструкция аккумулятора имеет свои нюансы при зарядке. Рассмотрим некоторые из них.

• При слишком высоком зарядном токе электролит в «жидкостных» батареях может «закипать», интенсивно выделяя взрывоопасный водород. Поэтому заряжать его следует осторожно и лучше в нежилом помещении. При необходимости в обслуживаемую модель нужно долить дистиллированную воду или электролит.
• В обслуживаемых моделях, где кислота находится не в жидком виде, нужно визуально следить за состоянием матов. Они должны быть влажными и блестеть. Если маты сухие — требуется долить жидкость. Еще один показатель необходимости долива — нагревание АКБ в процессе зарядки.

В конце хочется отметить, что если заряжать аккумулятор своевременно и правильно, ресурс его работы может оказаться существенно дольше заявленного. А вот если сначала «убить» батарею, а потом попытаться ее восстановить, процесс сульфатации может стать необратимым. Восстановленной батареи хватит на сезон-два, а окончательно откажет она, как всегда, в самый неподходящий момент.

---

Часто задаваемые вопросы

1. Сколько заряжается аккумулятор для машины от зарядного устройства?
   Правильного ответа нет. Все зависит от глубины разрядки и степени изношенности АКБ. В любом случае, начиная зарядку вечером, отмените все поездки еще и на следующие сутки.
2. Как быстро зарядить аккумулятор автомобиля зарядным устройством?
   Функция «Quick charge» есть на многих моделях ЗУ. Соответствующая клавиша, как правило, выведена на панель управления. Но важно помнить, что быстрая зарядка хороша для экстренных случаев, но она быстрее изнашивает аккумулятор.
3. Можно ли заряжать АКБ, не вынимая из автомобиля?
   Ответ зависит от температуры окружающей среды. В теплый сезон зарядку можно производить и без демонтажа батареи. Рекомендуемая температура и батареи и окружающей среды составляет 20-25°C. Поэтому зимой заряжать аккумулятор, не снимая его, можно только в теплом гараже. Если зарядка предстоит зимой, аккумулятор следует унести в теплое помещение и оставить нагреваться до температуры окружающей среды минимум сутки.
4. Почему не заряжается аккумулятор автомобиля от зарядного устройства?
   Причин может быть несколько:

• Неправильно соблюдена полярность. Некоторые устройства имеют индикатор, сигнализирующий об этом. Если его нет, попробуйте просто переставить клеммы.
• Выбран неправильный режим. Касается цифровых устройств. Еще раз проверьте тип вашей АКБ и выставьте настройки правильно.
• Аккумулятор больше не подлежит зарядке. Если АКБ объективно старая, ее долго не заряжали или восстанавливали после глубокой разрядки, она может банально выйти из строя. Решение одно — приобрести новую.

В компании ГАРВИН с 2019 года. Пишу статьи и снимаю видео о профессиональном инструменте.

Санкт-Петербург

Как полностью зарядить аккумулятор профессионально

Зарядить телефон так же просто, как подключить его к сети, но не все аккумуляторы так же просты, как автомобильный аккумулятор. Вы можете сесть в свою машину однажды утром и понять, что оставили включенным плафон или, может быть, вы какое-то время припарковали эту машину. Это случается, но не волнуйтесь, мы быстро отправим вас в путь.

Я специалист по аккумуляторным батареям Interstate, и я здесь, чтобы показать вам, как профессионально заряжать автомобильный аккумулятор. Итак, прежде чем мы пойдем дальше, я хочу сказать вам, что это видео о зарядке аккумулятора с помощью мощного зарядного устройства. Вот что вам понадобится: сверхмощное зарядное устройство, перчатки, очки или защитные очки.

Помните, что все автомобили разные, поэтому всегда полезно проверить руководство, а безопасность всегда на первом месте. Электрические соединения под напряжением и металл — опасное сочетание, поэтому, если вы носите какие-либо украшения, самое время их снять.

А еще понюхайте. Если почувствуете запах тухлых яиц, не подходите к этой батарее. Обратитесь к профессионалам, и они с удовольствием посмотрят. О, и если вы почувствуете тепло, исходящее от этой батареи, дайте ей остыть, прежде чем заряжать ее.

Теперь давайте сядем и проверим на наличие коррозии. Обычно это твердая зеленая субстанция, и если вы ее видите, не волнуйтесь, это довольно распространенное явление. Вы можете смахнуть его пастообразной смесью воды и пищевой соды. Я дам вам несколько минут, чтобы проверить эти вещи.

[Ticking]

Хм…

[Tsk] Все еще мертв.

Хорошо, теперь возьмем это зарядное устройство. Зарядные устройства для автомобильных аккумуляторов пригодятся, поэтому всегда держите их при себе. Перед подключением зарядного устройства к аккумулятору убедитесь, что ключ зажигания и зарядное устройство выключены.

Сначала подсоедините положительный зажим к положительному полюсу аккумулятора. Убедитесь, что это тот, который отмечен знаком плюс на аккумуляторе. Теперь подключите отрицательный зажим к отрицательной клемме. Вы также можете подключить отрицательный зажим к устойчивому металлическому участку на кузове автомобиля. Не торопись; не надо торопиться с этим.

[Свист]

Отлично, теперь настроим зарядку. Вам придется отрегулировать вольты, ампер и таймер в зависимости от типа зарядного устройства, которое у вас есть, и от того, сколько заряда вам действительно нужно. Меньший ток означает более длительное время зарядки, но часто это лучший вариант.

Всегда консультируйтесь с руководством по эксплуатации вашего автомобиля и любыми указаниями, которые прилагаются к зарядному устройству.

Готов? Большой.

Теперь включите зарядное устройство и пусть оно делает свое дело. Некоторые зарядные устройства обычно отключаются, когда батарея полностью заряжена, но не все зарядные устройства являются автоматическими. Некоторые из них имеют световой индикатор, который позволяет узнать, когда батарея полностью заряжена. Если у вас нет ни одной из этих функций, обратитесь к руководству для получения дополнительной информации.

Хорошо, заряд есть. Убедитесь, что зарядное устройство полностью выключено.

Теперь снимаем зажимы. На этот раз мы идем в обратном направлении. Сначала отсоедините отрицательный зажим, а затем положительный.

Отлично. Теперь, иногда запуск автомобиля от прыжка может быть вашим единственным выбором, просто помните, что прыжок на самом деле не зарядит вашу батарею полностью, поэтому зарядное устройство обычно дает наилучшие результаты в долгосрочной перспективе.

И если ваша батарея просто не держит заряд, пришло время для новой батареи Interstate. Или, если у вас нет зарядного устройства, вы всегда можете обратиться к одному из 150 000 профессионалов, которые всегда рядом и готовы помочь вам зарядить или заменить аккумулятор. Найдите сейчас.

Понравилось наше видео? Поставьте лайк и подпишитесь на наш канал, чтобы не пропустить другие видео. О, теперь полно! Эти видео на самом деле очень хороши.

Солнечное зарядное устройство для автомобильного аккумулятора на 12 В своими руками: 4 шага (с видео)

Недавно я сделал самодельное зарядное устройство для автомобильного аккумулятора на солнечной батарее.

Проверьте это:

Схема имеет автоматическое отключение для предотвращения перезарядки аккумулятора. И вы можете использовать солнечную панель любого размера, в зависимости от того, хотите ли вы быструю зарядку или медленную подзарядку.

Вот как я это сделал:

Прохождение видео

Материалы и инструменты

Материалы

• Автомобильный аккумулятор 12 В — или обычный свинцово-кислотный аккумулятор 12 В
• Контроллер заряда Renogy Wanderer 10 А — или любой дешевый ШИМ-контроллер заряда
• Солнечная панель 12 В — я использовал 5 Вт Солнечная панель 12 В для медленного подзарядки. Я бы использовал солнечную панель мощностью 20 Вт 12 В или выше для более быстрой зарядки.
• Провода, разъемы и предохранители — я использовал адаптер NOCO GC018 12 В, который поставляется с кольцевыми клеммами. Если вам нужны аккумуляторные зажимы, используйте NOCO GC017.
• Адаптерные кабели MC4 — Необходимы, если ваша солнечная панель оснащена разъемами MC4. Они не нужны для панелей мощностью 5 Вт и 20 Вт, указанных выше.
• Аккумуляторный ящик NOCO (дополнительно)

Инструменты

• Кусачки
• Инструмент для зачистки проводов
• Отвертка
• Дрель (дополнительно) 9006 6

Шаг 1.

Подключите автомобильный аккумулятор к контроллеру заряда от солнечной батареи

I использовал NOCO GC018, чтобы упростить подключение моей 12-вольтовой батареи к моему солнечному контроллеру заряда. (GC018 — это штепсельный адаптер на 12 В, который поставляется со встроенным предохранителем и кольцевыми клеммами.)

Сначала я отрезал 12-вольтовую розетку кусачками. Щип, чик!

Затем я разделил провода и зачистил их с помощью инструментов для зачистки проводов.

Вот так мои «батарейные кабели» готовы. Теперь я могу подключить контроллер заряда и аккумулятор.

Для этого я соединил положительные и отрицательные кольцевые клеммы с соответствующими клеммами аккумулятора. Красное к красному, черное к черному! (Я также заменил встроенный предохранитель на предохранитель правильного размера, учитывая мощность моей солнечной панели.)

Затем я подключил зачищенные концы проводов к клеммам аккумулятора на моем контроллере заряда солнечной батареи.

Мой солнечный контроллер заряда включился, указывая на то, что он правильно подключен к аккумулятору.

На этом этапе обратитесь к руководству вашего контроллера заряда, чтобы узнать, нужно ли вам программировать его для химического состава вашей батареи. Мой по умолчанию использует герметичный свинцово-кислотный тип, который я использовал.

Шаг 2. Подсоедините солнечную панель к контроллеру заряда от солнечной батареи

Подсоедините провода солнечной панели к клеммам солнечной панели (PV) на контроллере заряда.

Примечание: Если ваша солнечная панель имеет разъемы MC4, вам придется использовать переходные кабели MC4, чтобы подключить ее к контроллеру заряда.

Теперь солнечная панель подключена к аккумулятору 12В через контроллер заряда солнечной батареи.

Вот как выглядела моя:

Это означает, что мое зарядное устройство для автомобильного аккумулятора на солнечных батареях готово ! 😲

Да, на этом все.

Время протестировать и посмотреть, работает ли…

Шаг 3. Проверка автомобильного зарядного устройства на солнечной энергии

Чтобы проверить автомобильное зарядное устройство на солнечной энергии, я просто вынес солнечное зарядное устройство на улицу и поместил панель под прямые солнечные лучи.

Затем я посмотрел на дисплей текущего значения PV на моем контроллере заряда. Он показал 0,2 ампера, что означало, что моя солнечная панель фактически заряжала мою 12-вольтовую батарею.

Работает!

Технически зарядное устройство для автомобильного аккумулятора на солнечных батареях готово. Я могу просто оставить панель на солнце, и контроллер заряда отключит зарядку, когда батарея полностью заряжена.

Правильно — это зарядное устройство на 12 В от солнечных батарей имеет встроенную функцию автоматического отключения. Довольно круто. 😎

Если я хочу заряжать аккумулятор от солнечной батареи, пока он находится в моей машине, я могу просто установить солнечную панель и контроллер заряда на капот моей машины.

Но я решил сделать еще один шаг вперед…

Шаг 4: Сделайте автомобильное зарядное устройство красивым на солнечных батареях (дополнительно)

Я взял батарейный блок NOCO и вставил в него свою 12-вольтовую батарею.

Затем я использовал дрель и крепежные винты, входящие в комплект моего контроллера заряда, чтобы прикрепить контроллер к верхней части батарейного отсека.

Вот что получилось:

Затем я просверлил несколько отверстий в верхней части коробки, чтобы пропустить кабели аккумулятора.

Совет: Просверлите отверстия под небольшим углом друг к другу, чтобы провода не соприкасались при протягивании через крышку. Вы не хотите закорачивать аккумулятор!

Затем я все переподключил…

…И наконец я сделал:

Я доволен тем, что получилось. Коробка делает всю систему более портативной и сокращает количество кабелей. Это также выглядит красивее. 😄

Схема автомобильного зарядного устройства на солнечной батарее своими руками

Вот электрическая схема зарядного устройства для автомобильного аккумулятора на солнечной батарее 12 В с автоматическим отключением.

А вот как он выглядит в собранном виде:

На что обратить внимание:

• В целях безопасности рекомендуется установить предохранитель между контроллером заряда, аккумулятором и солнечной панелью
• Для большинства контроллеров заряда вы подключаете аккумулятор Сначала солнечная панель. Обратитесь к руководству вашего контроллера за рекомендуемым изготовителем порядком подключения.
• Обязательно приобретите солнечную панель на 12 В и контроллер заряда на 12 В для автомобиля или свинцово-кислотного аккумулятора на 12 В.
• Я рекомендую ШИМ-контроллер заряда, потому что он намного дешевле. любой химический состав батареи и напряжение, если у вас есть совместимый контроллер заряда и солнечная панель.

  Сколько времени требуется для зарядки автомобильного аккумулятора от солнечной энергии?

  Типичный автомобильный аккумулятор представляет собой свинцово-кислотную батарею напряжением 12 В и емкостью около 50 ампер-часов (Ач).

  Зная это, мы можем использовать наш калькулятор зарядки солнечной батареи, чтобы оценить, сколько времени потребуется, чтобы полностью зарядить разряженный автомобильный аккумулятор с помощью ШИМ-контроллера заряда.

  Вот расчетное время зарядки для 5 распространенных размеров солнечных панелей:

  • Солнечная панель 5 Вт: 107,3 ​​пиковых солнечных часа
  • Солнечная панель 10 Вт: 54,1 пиковых солнечных часов
  • Солнечная панель 20 Вт: 27,6 пик. солнечные часы
  • Солнечная панель 50 Вт: 11,6 пиковые солнечные часы
  • Солнечная панель мощностью 100 Вт: 6,3 часа пикового солнечного освещения

  Солнечная панель мощностью 5 Вт или 10 Вт — хороший выбор для медленной непрерывной зарядки. Некоторые люди используют эти размеры, чтобы зарядить аккумулятор автомобиля, кемпера или дома на колесах, когда он не используется.

  Хотите зарядить автомобильный аккумулятор от солнечной энергии за неделю или меньше? Используйте солнечную панель мощностью 50 Вт или 100 Вт.

  Вы также можете ускорить работу зарядного устройства, заменив ШИМ-контроллер заряда на контроллер заряда MPPT. Контроллеры заряда MPPT намного эффективнее.

  Для получения дополнительной помощи ознакомьтесь с моей статьей о выборе размера солнечной панели для зарядки 12-вольтовой батареи.

  Дополнения и обновления

  Вот несколько идей, как сделать зарядное устройство для автомобильного аккумулятора еще лучше:

  • Добавьте присоски для крепления солнечной панели к внутренней стороне лобового стекла: Я рекомендую сделать это с помощью панель 10Вт. Солнечные панели работают за стеклом, но с уменьшенной мощностью. Панель мощностью 5 Вт за ветровым стеклом может не выдавать достаточно высокого напряжения для зарядки аккумулятора.
  • Добавьте вилку на 12 В для зарядки аккумулятора через розетку на 12 В: Некоторые автомобильные аккумуляторы можно заряжать от розетки на 12 В в автомобиле. Вместо того, чтобы подключать солнечный контроллер заряда напрямую к аккумулятору, вы можете подключить его к 12-вольтовой вилке «прикуривателя», а затем вставить вилку в 12-вольтовую розетку. Только не забудьте не подключать контроллер заряда к солнечной панели, пока вы не подключите его к аккумулятору.

  Еще 2 самодельных солнечных зарядных устройства, которые вы можете собрать прямо сейчас

  Вы знаете, как заряжать автомобильный аккумулятор от солнечной энергии…

  …почему бы не попробовать построить солнечные зарядные устройства для других аккумуляторов и электроники в вашей жизни?

  Вот еще две идеи проекта солнечной зарядки для вас:

  1.



  No related posts.
