Замена заднего ступичного подшипника своими руками ВАЗ2108, 2109, 21099, 2110, 2112, 2114, 2115, 1119 Калина. Замена заднего подшипника ступицы. как произвести замену заднего подшипника ступицы

Если во время движения вы слышите подозрительный посторонний гул, то, вполне вероятно, что вам понадобится замена ступичных подшипников, так как именно в результате их износа способны появляться разнообразные шумы, от которых необходимо избавляться как можно быстрее. Данная статья расскажет об основных признаках неисправности заднего ступичного подшипника и о его замене своими руками.

Содержание

• Задний ступичный подшипник, где находится, признаки неисправности
• Инструменты и приспособления для работы
• Какой подшипник выбрать
• Как снять подшипник, пошаговая инструкция
• Как поставить подшипник, пошаговая инструкция
• Советы профессионалов

Задний ступичный подшипник, где находится, признаки неисправности

У этого элемента особый внешний вид, потому что именно ступичный подшипник отвечает за надежную фиксацию различных узлов, однако, при этом, он все ровно способен вращаться.

Самой главной функцией ступичного подшипника является обеспечение ровного вращения колес и надежной фиксации.

Основная проблема, возникающая с задним ступичным подшипником — это его износ. Предпосылки данного явления самые разные — низкая эффективность уплотнения, большая нагрузка, слишком малый зазор в результате чрезмерного натяга в посадке.

Некоторые подшипники повреждаются в результате нормального процесса усталости, другие ломаются в результате некачественной или неправильной смазки, иногда подшипники выходят из строя в результате неправильной установки, неправильной эксплуатации или загрязнений.

Сама процедура усталостного гула деталей подшипников развивается довольно медленно и сопровождается увеличением уровня шума и вибрации при работе. При помощи этих признаков можно заметить данную проблему и своевременно произвести замену задних ступичных подшипников, еще до того, как они будут полностью разрушены.

Инструменты и приспособления для работы

1. Домкрат.
2. Балонный ключ.
3. Накидной ключ на двенадцать.
4. Пассатижи.
5. Торцевой ключ на тридцать.
6. Длинная труба.
7. Молоток.
8. Деревянный брусок.
9. Монтировка.
10. Зубило.
11. Универсальный съемник для выпрессовки подшипника ступицы.

Какой подшипник выбрать

Несомненно, желательно выбирать только качественные и надежные подшипники, хотя они и стоят дороже, зато прослужат намного дольше.

Некоторые водители предпочитают задние подшипники российского производства — Самарские или Вологодские. Однако, к сожалению, на современном рынке можно встретить очень много китайских подделок. Поэтому необходимо покупать подшипники только в проверенных местах и, при покупке, обращать внимание на товар.

Как снять подшипник, пошаговая инструкция

• Наиболее удобно проводить снятие заднего подшипника ступицы на смотровой яме, но если ее нет, необходимо поставить транспортное средство на ровную площадку, включить первую передачу, а под колеса подложить противооткатные упоры.
• Под днищем транспортного средства следует отпустить гайку затяжки ручного тормоза.
• Далее на ступице колеса необходимо снять защитный колпак.
• Затем нужно при помощи молотка и тонкого зубила выпрямить замятый край на бортике гайки ступицы.
• После этого необходимо ослабить затяжку ступичной гайки. Для этого берем специальный ключ или головку на тридцать и отворачиваем гайку.
• Теперь следует снять колесо.

• Далее нужно снять тормозной барабан, для чего отворачиваем направляющие штифты, которые его крепят.
• Снимаем ступичную гайку и шайбу под ней.
• На ступицу заднего колеса устанавливаем трехлапый съемник и стягиваем ступицу оси, вращая его гайку.
• Затем необходимо снять с оси колеса внутреннее кольцо подшипника.
• Теперь снимаем стопорное кольцо, которое фиксирует в ступице подшипник.
• С помощью специального съемника выдавливаем подшипник из ступицы.

Как поставить подшипник, пошаговая инструкция

1. Внутреннюю часть ступицы очищаем и смазываем.
2. В ступицу запрессовываем новый подшипник.
3. Устанавливаем стопорное кольцо.
4. Устанавливаем ступицу на ось со вставленным подшипником.
5. Надеваем шайбу ступицы и гайку.
6. Запрессовываем ступицу до упора, затягивая гайку.
7. Тормозной барабан ставим на место.
8. Устанавливаем колесо.
9. Затягиваем гайку ступицы окончательно.

Советы профессионалов

Как видите, замена заднего подшипника ступицы — процесс несложный, однако, если у вас возникли сомнения, лучше все же отправится на СТО.

Инструкция по замене заднего подшипника ступицы ВАЗ-2109

ВАЗ-2109 стал последним автомобилем советской эпохи. Для своего времени это был предмет мечтаний многих автомобилистов: хорошие аэродинамические характеристики, маневренность, дизайн. После ВАЗ-2108 он стал вторым советским автомобилем с передним приводом. «Вишневая девятка» – это один из символов эпохи.

Первые модели были довольно хорошего качества и редко подводили своих владельцев, но потом наступили 90-е и общая деградация автопрома. Автомобили до и после 1991 года, как говорится, две большие разницы. В первую очередь это вопрос используемых запчастей и качества металла.

Советские разработчики делали автомобиль ВАЗ-2109 с тем прицелом, чтобы его смог бы отремонтировать каждый автолюбитель, порою даже посреди поля с минимальным количеством инструментов. Благодаря этому множество девяток продолжает бороздить дороги России и ближнего зарубежья.

Это касается и нашего вопроса – замены подшипника в ступице заднего колеса.

Содержание

Замена подшипника ступицы – важный вопрос

Если подшипник ступицы развалился, это может привести к повреждению всего заднего колеса и к серьезной аварии. Главными признаками неисправности на ВАЗ-2109 будет служить соответствующий хруст, а в некоторых случаях – шатание заднего колеса. Замена – единственный выход.

На автомобиле ВАЗ-2109 это сделать довольно легко. По сути дела, для замены подшипника достаточно тех инструментов, которые должны быть в багажнике каждого водителя ВАЗ-2109: пассатижи, торцевой ключ № 30, накидной ключ, съемник, молоток, монтировка, деревянный брус, домкрат.

Читайте также: Как без снятия привода поменять пыльник ШРУСа на ВАЗ 2109

Как это делается

Весь процесс работы может занять около часа, хотя профессиональные мастера делают это за пятнадцать минут:

1. Первым делом снимается защитный колпачок со ступицы (он есть не на всех ВАЗ-2109). После этого необходимо расконтрить саму ступицу при помощи зубила и молотка. Следующим шагом станет ослабление болта ступицы. Делается это при помощи торцевого ключа на 30.
2. Далее автомобиль ставится на первую скорость, под другие колеса ставятся «башмаки», которые не дадут ей сдвинуться с места в случае непредвиденной ситуации.
3. Следующий шаг – снятие колес. Для этого ослабляются болты, после чего автомобиль поднимается на домкрат. У современных домкратов есть один существенный минус – они могут сложиться в самое неподходящее время. Поэтому, когда машина задомкрачена, под нее стоит подставить какие-либо предметы, которые не дадут ее упасть. Это могут быть кирпичи, колесо и т. п.
4. Окончательно выкрутить все болты и снять колесо.
5. Необходимо снять направляющие штифты. Впрочем, на вашем автомобиле их может и не быть.
6. Снятие тормозного барабана. Если он не снимается, его необходимо аккуратно подбить бруском сзади по граням. Делать это нужно осторожно, так как куски граней могут отлететь.
7. Гайка ступицы откручивается, после чего снимается с цапфы. Это легче сделать при помощи съемника, но если его нет – воспользоваться монтировкой или каким-либо другим подручным предметом.
8. Колесо нужно вернуть на место и прикрутить его болтами. До конца это делать необязательно.
9. После того как колесо прикручено, необходимо резко потянуть его на себя. Ступица выскочит вместе с колесом. Это получается не всегда легко, так как на цапфе могут остаться части подшипника. Если это произошло, то стоит воспользоваться зубилом, молотком, монтировкой или съемником.
10. Подшипник в ступице фиксируется специальным стопорным кольцом, которое можно вытащить при помощи отвертки.
11. Для того чтобы окончательно вытащить подшипник из ступицы, желательно использовать специальный съемник, а если его нет, то трубу подходящего диаметра. После ряда ударов по ней подшипник вылетит.
12. Ступица очищается и смазывается. После этого в нее запрессовывается новый подшипник. Если сохранился старый, то можно вставить и его, но этого делать не рекомендуется. Запрессовка происходит при помощи съемника и тисков или с помощью молотка и проставки. Последняя (металлическая или деревянная) вставляется между молотком и подшипником, после чего ударами подшипник вбивается в ступицу на свое место.
13. Стопорное кольцо вставляется на свое место, ступица возвращается на ось. Если не заходит, то можно воспользоваться молотком и трубой подходящего диаметра. После нескольких ударов ступица встанет на свое место.

Завершение операции

После этого на свое место возвращается шайба и гайка, а ступица вбивается окончательно до упора. После того как это сделано, тормозной диск возвращается на место, одевается колесо, завинчиваются все болты, а автомобиль снимается с домкрата. После окончания всех работ необходимо докрутить гайку ступицы. Стоит отметить, что момент затяжки должен быть 19-23 кгс/м. Иначе говоря, докручивать ее нужно с тем же усилием, с которым до этого она снималась.

Читайте также: Замена наконечников на ВАЗ 2109

После этого на ступицу одевается колпак. Замена подшипника завершена, и автомобиль ВАЗ-2109 готов к дальнейшей эксплуатации.





Как вам статья?

Замена заднего ступичного подшипника на ВАЗ 2114

Содержание

• Видео по замене заднего ступичного подшипника ВАЗ 2114
• Фотоотчет о замене заднего ступичного подшипника на автомобилях ВАЗ 2114 и 2115

При наличии постоянный посторонний звук (гул) от задних колес при движении, следует обратить внимание на состояние ступичного подшипника. На ВАЗ 2114 эта деталь довольно прочная и бывает, что подшипник ходит более 200 км, но в случае, когда он начинает подвывать, его замена обязательна.

Для самостоятельной замены необходим следующий инструмент:

1. Тиски для удобства
2. Специальный съемник с поворотными рычагами
3. Щипцы для стопорных колец
4. Деревянный брусок
5. Молоток
Кривошипный рычаг
6. 5 голов на 7 и 30 мм

В свое время я делал видео обзор на эту тему, но в связи с тем, что на тот момент у меня не было под рукой всех необходимых инструментов и муфт, которые очень пригодятся при выполнении данного ремонта , все получилось не совсем так, как я хотел. Но суть работы в гараже все же можно понять.

Видео по замене заднего ступичного подшипника ВАЗ 2114

Для того, чтобы посмотреть все видео обзоры по ремонту ВАЗ «передний привод» вы можете зайти на мой канал и ознакомиться со многими материалами.



Замена заднего ступичного подшипника на ВАЗ 2110, 2112, Калина, Гранта, Приора, 2109 2108, 2114 и 2115

Смотреть это видео на ютубе

Теперь ниже вы можете посмотреть весь процесс ремонта со всем необходимые инструменты.

Фотоотчет по замене заднего ступичного подшипника на автомобилях ВАЗ 2114 и 2115

Итак, в первую очередь нужно снять колпачок гайки гайки и оторвать ее хорошим ключом. Затем домкратом поднять заднюю часть автомобиля, предварительно ослабив колесные болты. И тогда можно полностью снять колесо.

Далее потребуется снять тормозной барабан… Колодки снимать не обязательно, хотя в этом отчете они уже были сняты.

Отверните ступичную гайку до конца, как показано на фото ниже.

Когда гайка полностью откручена, также стоит сразу снять шайбу с помощью отвертки или магнитной ручки. А теперь с помощью съемника снимите всю ступицу в сборе с полуоси:

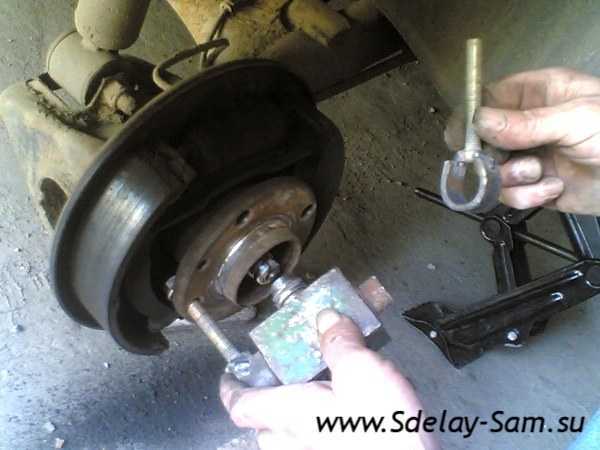

Прокручивая стержень съемника, ступица сама соскальзывает с полуоси и без проблем снимается полностью:

Если на полуоси осталась внутренняя обойма подшипника, что иногда случается, ее можно снять тем же съемником. Затем берем ступицу в сборе и зажимаем ее в тисках внутренней стороной вверх. И с помощью пассатижей вынимаем стопорное кольцо:

И тогда можно перевернуть ступицу:

Берем подходящую по размеру оправку и с ее помощью выбиваем старый подшипник. Я сделал это большой торцевой головкой и ключом:

И после непродолжительной работы получаем следующий результат.

Можно сказать, что разборка подшипника прошла успешно. Теперь берем смазку, и наносим ее в достаточно обильном количестве на внутреннюю часть ступицы.

И новый ступичный подшипник наводим ровно по центру:

А чтобы запрессовать новый точно без перекосов лучше использовать для этой цели старый подшипник. Когда он войдет достаточно глубоко, его можно окончательно запрессовать.

Это необходимо делать до тех пор, пока не появится канавка для установки стопорного кольца.

После этого смазываем полуось литолом и ставим ступицу в сборе на место. Цена нового подшипника около 300 рублей, если в сборе со ступицей — не менее 700 рублей.

замена ступичного подшипника (инструкция). Запчасти ВАЗ-2114

На автомобиле ВАЗ 2114 замена ступичного подшипника производится в случае его выхода из строя. Изношенный подшипник может стать причиной многих неприятностей. Следует отметить, что смазка внутри запрессована на заводе, и в процессе эксплуатации новая не доливается. Поэтому возможно высыхание смазки, а вместе с образованием шариков это приводит к биению и появлению вибрации. Следствие — посторонние звуки, тряска при езде (особенно на большой скорости). Также может быть незначительное увеличение расхода топлива, чрезмерный нагрев ступицы и колеса. Поэтому необходимо проводить своевременный ремонт и техническое обслуживание ВАЗ 2114.

Симптомы выхода из строя подшипника

Самый верный признак – появление своеобразного воя, исходящего со стороны вышедшего из строя подшипника. Но не стоит сразу бить тревогу и загонять машину в автосервис. ВАЗ 2114 можно отремонтировать и самостоятельно. Для этого не требуется много навыков: достаточно уметь работать съёмниками и ключами.

Ездить с изношенным подшипником нежелательно, так как со временем его может заклинить. А если это произойдет на большой скорости, то одно колесо перестанет крутиться и машина потеряет управление. Итог – авария и огромный вред здоровью. Стоимость одного подшипника примерно 450-700 рублей (в зависимости от производителя). Поэтому для их замены по кругу нужно максимум 2 800 руб.

Устранение неполадок

Первый способ — ехать на высокой скорости и прислушиваться к звукам. Если подвеска ВАЗ 2114 имеет неисправность, то сразу все становится ясно. Грохот и вибрация от колеса часто говорят о том, что подшипник пришел в негодность. И чем дольше эксплуатируется сломанная машина, тем мощнее гул. Поэтому желательно проводить ремонт на ранней стадии выхода из строя. Также стоит отметить, что при езде с неисправным подшипником ступица греется сильнее.

Чтобы убедиться, что звук действительно издает подшипник, не обязательно загонять машину в автосервис. ВАЗ любой модели можно отремонтировать своими руками. А определить поломку и подавно. Подберите сторону автомобиля, с которой исходит звук. Попробуйте провернуть колесо вручную. Сопротивления быть не должно, а если есть заедания, то обратите внимание, чем они вызваны — касание колодок или виноват подшипник. Возможно неисправна подвеска ВАЗ 2114 и все звуки исходят от нее. Поэтому необходимо как можно тщательнее все осмотреть.

Инструменты для работы

Для самостоятельного ремонта ходовой части ВАЗ 2114 необходим следующий инструмент:

• Домкрат — желательно гидравлический или пневматический подкатного типа (с колесами), чтобы было удобнее работать.
• Набор ключей и отвертка.
• Плоскогубцы, пассатижи, утконосы.
• Съемник стопорных колец.
• Съемники подшипников передней и задней ступицы. Можно использовать как разные, так и универсальные.
• Молоток и несколько оправок разного диаметра.

Также может понадобиться газовый баллон с насадкой. Чтобы установить новый подшипник было проще, можно немного прогреть ступицу (но не сильно, так как сальники могут расплавиться). Поэтому на автомобиле ВАЗ 2114 замена ступичного подшипника производится максимально аккуратно и по определенной схеме.

Снятие ступицы заднего колеса

Алгоритм ремонта следующий:

• Ослабьте болты на колесах.
• Разжать гайку ступицы и ослабить ее ключом «на 30».
• С помощью домкрата поднимается ремонтируемый борт.
• Болты откручиваются и колесо снимается.
• Далее необходимо открутить две направляющие, они держат барабан на ступице. Все запчасти ВАЗ 2114 укладываем так, чтобы не потерять и не загрязнить.
• С помощью небольшого молотка и деревянной прокладки снимите барабан. Старайтесь не ударять по нему металлическими предметами: хрупкий алюминий начнет разрушаться.
• Полностью снимите ступичную гайку.
• Снимите ступицу с помощью специального съемника.

На этом процедура демонтажа завершена. Осталось дело за малым – вынуть подшипник и установить на его место новый.

Замена подшипника задней ступицы

После демонтажа ступицы необходимо снять стопорное кольцо с помощью съемника. Можно использовать тиски: так будет намного проще проводить ремонт. Зажмите ступицу и установите на нее съемник. Представляет собой длинный болт с насадками. С помощью ключа заверните гайку и выдавите подшипник из ступицы колеса. Процесс довольно сложный, требует много усилий. Если не получается, воспользуйтесь проставкой и молотком. Нанесите несколько резких и сильных ударов – подшипник выйдет из посадочного места.

После извлечения старого нужно поставить новый. Для этого используется тот же ремувер, только устанавливается он иначе. Ведь цель процесса — установка, а не извлечение. После сборки: установлена ​​ступица, новая гайка, тормозной барабан, направляющие и колесо. Затяните после опускания стороны на домкрате. Так производится замена ступичного подшипника заднего колеса на ВАЗ 2114. Ремонт желательно производить сразу на обоих задних колесах.

Замена передних ступичных подшипников

Инструменты для ремонта остаются прежними, кроме съемника. Если у вас универсал, то для работы подойдет. А вот если для задних подшипников, то нет — придется приобрести еще один. Процедура полностью аналогична, только вместо барабана устанавливается диск. Также следует отметить, что ступица устанавливается на внешний ШРУС и соединяется с ним при помощи шлицов. В остальном отличий нет, даже запчасти ВАЗ 2114 почти одинаковые.

Размеры подшипников разные, поэтому нельзя устанавливать с задней оси. При работе старайтесь не повредить тормозной диск. Если он имеет большой выход, целесообразно заменить его на новый. Обратите внимание, что диски и барабаны (а также колодки) следует менять парами. То есть, если вы ставите новое на левое переднее колесо, пожалуйста, и на правое тоже сделайте это. В противном случае внешний вид бьет, и при торможении машину будет тянуть в сторону.

Особенности ремонта

Вы знаете, как на автомобиле ВАЗ 2114 производится замена ступичного подшипника, теперь можно рассказать о некоторых особенностях. Многие автолюбители совершенствуются – ставят на заднюю ось дисковые тормоза.
