Как снять печку 2110: Замена радиатора печки ВАЗ 2110 (старого образца). Подробная инструкция как поменять радиатор отопителя ВАЗ 2110

Содержание

Радиатор отопителя Ваз 2110 старого и нового образца – как заменить своими руками пошаговая инструкция

Множество владельцев Ваз 2110 по непонятным причинам до последнего игнорируют поступление капель из радиатора. Но если сначала речь идет всего лишь о каплях, с течением времени проблема ухудшается. Не секрет, что радиатор без охлаждающей жидкости, а в вашем случае под ней подразумевается скорее всего тосол, работать не сможет.

В сегодняшней статье мы расскажем вам о причинах выхода из строя, выбора и замене радиатора отопителя на Ваз 2110 старого и нового образца.

Содержание

  1. Типы и виды радиаторов отопителя печки Ваз 2110
  2. Какой радиатор выбрать алюминиевый или медный?
  3. Признаки неисправности радиатора отопителя Ваз 2110
  4. Видео: Какой радиатор лучше для Ваз 2110 – медный или алюминевый?
  5. Диагностика системы отопления Ваз 2110
  6. Что потребуется для замены радиатора отопителя Ваз 2110
  7. Замена радиатора Ваз 2110 старого образца – пошаговая инструкция
  8. Замена радиатора Ваз 2110 нового образца – пошаговая инструкция
  9. Как быстро заменить радиатор отопителя Ваз 2110 через тормоз
  10. Видео: Как заменить радиатор отопителя на Ваз 2110 своими руками

Типы и виды радиаторов отопителя печки Ваз 2110

Примечание автора статьи: Не обращая внимания на проблемы радиатора, это приводит в итоге к ремонту. Ваше счастье, если удастся отремонтировать узел. Если нет, тогда единственное решение — это замена радиатора печки на ВАЗ 2110.

Рано или поздно радиатор печки приходит в негодность, засоряется или дает знать о себе коррозия. Каждый автолюбитель хочет, чтобы в зимнее время в салоне машины было тепло, поэтому важно правильно выбрать хороший радиатор печки на ВАЗ 2110.

На рынке представлены два типа радиаторов отопителя Ваз 2110

  • Медные
  • Алюминиевый

Давайте узнаем на каком из них лучше остановить свой выбор.

Какой радиатор выбрать алюминиевый или медный?

Ваз 2110 после 2008 года комплектовался алюминиевыми радиаторами, которые имеют ряд плюсов и минусов. Однако некоторые владельцы автомобилей жалуются на холодный салон и запотевание стекол.

Плюсы алюминиевого радиатора:

  • Имеют большую плотность по сравнению с медными
  • Ширина каналов радиатора больше, а значит и больше теплоотдача

Минусы :

  • При появлении течи не ремонтопригоден
  • Достаточно быстро нагревается, но и быстро остывает

Первоначально отечественные автомобили комплектовались именно медными радиаторами. Однако в последствии, как мы уже писали выше, были заменены на алюминиевые.

Сейчас найти качественный медный радиатор достаточно сложно, так как некоторые производители вместо чистой меди используют примеси.

Плюсы медных радиаторов Ваз 2110

:

  • Среди очевидных плюсов можно назвать его теплоотдачу 389,6 Вт/(м. град), она значительно выше чем у алюминиевого
  • Медный радиатор долго нагревается, но зато и долго остывает.
  • В случае протечки его можно отремонтировать.
  • Медный радиатор можно запаять.

Минусы:

  • У этого типа радиаторов меньшее количество ребер и тонкие каналы, которые могут забиваться.

Признаки неисправности радиатора отопителя Ваз 2110

Ниже приведены пять основных признаков, которые указывают на то, что радиатор отопителя Ваз 2110 неисправен. Понять, что радиатор отопителя пришел в неисправность или вышел из строя, достаточно просто. А вот замена этого радиатора – задача не из простых.

Одновременно может проявиться всего один или несколько признаков неисправности радиатора отопителя, но бывают ситуации, при которых эти признаки появляются все сразу. Это в основном зависит от возраста и состояния автомобиля на момент поломки радиатора.

  1. Запотевшие стекла. Самым первым признаком неисправности радиатора отопителя является резкое запотевание внутренней поверхности стекол без каких-либо явных причин. Под запотеванием стекол подразумевается не легкое затуманивание кромки ветрового стекла, а обильное образование теплого конденсата по всей площади всех стекол автомобиля.
  2. Независимо от того, запотели ли стекла автомобиля вследствие повреждения радиатора отопителя, самый безошибочный признак протекающего отопителя – это появление в салоне приторно-фруктового запаха.
    Так пахнет охлаждающая жидкость, поэтому этот запах однозначно говорит о ее вытекании. Если такой приятный запах ощущается снаружи автомобиля, загляните под его днище, чтобы выяснить, как много охлаждающей жидкости вытекло на землю.
  3. Чрезмерное потребление охлаждающей жидкости автомобилем. Если у автомобиля резко пробудился зверский аппетит к охлаждающей жидкости, а вы не понимаете, по какой причине это произошло, проверьте, не поврежден ли радиатор отопителя. Если не удалось быстро обнаружить утечку, вполне вероятно, что жидкость вытекла в салон из холодной системы, поэтому стекла не запотели, а образовалась лужица. Первым делом следует проверить пол перед передним пассажирским сиденьем. Если пол мокрый и это не мокрые следы от обуви или сумки, значит, все дело в неисправном радиаторе отопителя.
  4. Холод в салоне. Низкая температура воздуха в салоне автомобиле – это далеко не всегда признак неисправности радиатора отопителя.
    Возможно, вышел из строя мотор вентилятора или другой компонент отопителя (и это не может не радовать, поскольку замена некоторых компонентов может обойтись намного дешевле, чем замена радиатора). Но если отсутствие тепла в салоне сопровождается другими признаками, это свидетельствует о проблеме именно с радиатором отопителя.
  5. Двигатель горячий, а салон холодный. Заметив, что двигатель перегрелся или продолжает нагреваться, следует обязательно проверить состояние радиатора отопителя. Но имейте в виду, что перегрев двигателя могут спровоцировать многие другие факторы. Если радиатор прекратил подачу тепла в салон автомобиля, но двигатель при этом теплый, выясните, нет ли утечки охлаждающей жидкости в какой-либо другой точке и не возникло ли других неисправностей.

Перегрев двигателя крайне опасен, поскольку при этом нагреваются и другие важнейшие компоненты автомобиля, вследствие чего они начинают быстро изнашиваться и в рекордные сроки выходить из строя.

Если двигатель начал перегреваться, следует в ближайшее время выяснить причину и устранить неисправность.

Видео: Какой радиатор лучше для Ваз 2110 – медный или алюминевый?

Диагностика системы отопления Ваз 2110

При нарушении функции регулятора температуры, можно отметить две наиболее распространённые причины:

  • неправильная работа управляющего блока,
  • неисправность заслонки.

В случае если регулятор температуры нарушил свою работоспособность, первым делом необходимо обратить свое внимание на состояние температурного датчика. Анализатор температуры, находится рядом с плафоном освещения, расположенным на потолке.

Проверить работоспособность анализатора температуры можно следующим образом, необходимо несколько раз прокрутить ручку изменения температуры и тактильно проанализировать температуру воздушного потока.

Если, температура воздушного потока изменяется только при нахождении регулятора в крайнем положении, анализатор подлежит обязательной замене. Если же, температура воздушного потока изменяется согласно положению регулятора, датчик функционирует исправно и причиной поломки является неправильная работа управляющего блока.

Для того чтобы произвести проверку функции отопителя Ваз 2110  необходимо сдвинуть заслонку, находящуюся в подкапотном пространстве. Далее, необходимо визуально диагностировать герметичность радиатора. В случае если проверка показала нарушение герметичности отопителя, необходимо заменить его на новый. Замена отопителя, подразумевает демонтаж и полную разборку печки ВАЗ 2110. При наличии нового отопителя, можно произвести замену своими руками.

Что потребуется для замены радиатора отопителя Ваз 2110

Для замены радиатора отопителя Ваз 2110 нам понадобится:

Набор хомутов. Вообще их потребуется три, но лучше взять с запасом на всякий случай. Причем этот «всякий случай» происходит у каждого второго, кто меняет радиатор печки своими руками. Из инструментов — короткая крестовая отвертка и пинцет. Последний поможет вам установить защелки.

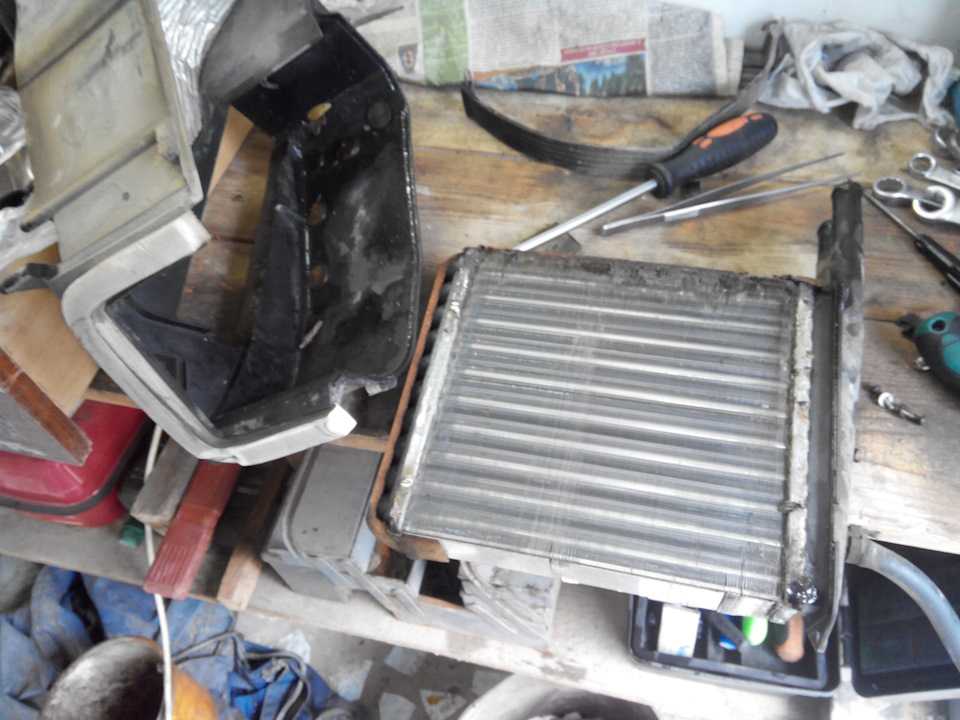

Замена радиатора Ваз 2110 старого образца – пошаговая инструкция

Чтобы своими руками снять радиатор охлаждения с ВАЗ 2110 старого образца, необходимо выполнить следующую последовательность действий:

  1. Слить ОЖ через нижнюю пробку;
  2. Снять аккумулятор, поскольку он мешает;
  3. На инжекторном ВАЗ 2110 необходимо также снятие воздушного фильтра;
  4. Верхнее крепление к раме необходимо разобрать, одновременно освободив вентилятор;
  5. Снять электрический вентилятор;
  6. Снять два шланга – на подвод/отвод пара;
  7. Наклонить радиатор в сторону двигателя и снять.

То есть, снятие производится довольно просто. Теперь, если радиатор потек незначительно, при этом не сильно поврежден коррозией, можно его отремонтировать. В противном случае – заменить. При выборе нового радиатора на ВАЗ 2110 обязательно учитывайте модель ранее установленного, чтобы новый подошел идеально.

Замена радиатора Ваз 2110 нового образца – пошаговая инструкция

Как отмечалось, между печками старого и нового образца отсутствуют особые отличия, за исключением нюансов монтажа. Чтобы снять устройство, автомобилисту необходимо открутить несколько винтов.

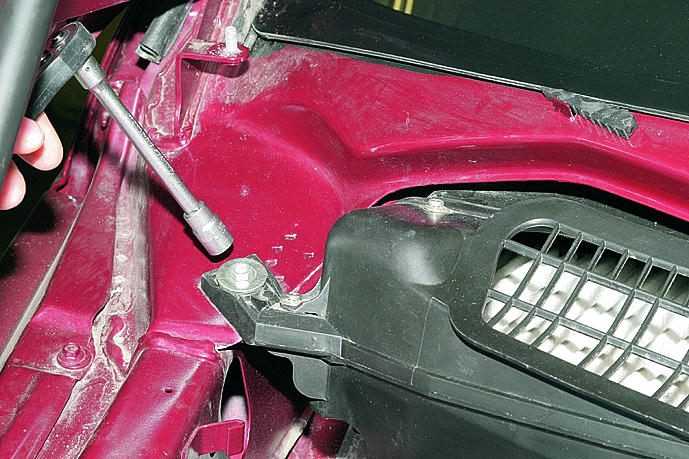

  1. Вначале понадобится открутить винты, расположенные снизу лобового стекла.
  2. Выше впускного коллектора расположено несколько гаек, которые также необходимо открутить.
  3. Далее отвинчивается гайка, расположенная слева от фильтра. В некоторых моделях автомобилей предусмотрен бачок для заднего стекла (с омывающей жидкостью). В таком случае его также необходимо демонтировать вместе с фильтром.

При этом понадобится потратить минимум времени и усилий. Практика показывает, что автомобилисты с опытом выполняют всю работу в течение 1 часа. Схема по замене радиатора предусматривает следующее:

  • слив антифриза;
  • отключение патрубков;
  • демонтаж расширительного бачка;
  • демонтаж жабо;
  • демонтаж педали тормоза;
  • снятие старого и установка нового агрегата.

Монтажные работы осуществляются в обратной последовательности. На завершающем этапе необходимо залить антифриз в бачок. В процессе выполнения работы рекомендуется обратить внимание на салонный фильтр. Обычно, он требует замены. Этот вариант отличается простотой и оригинальностью. Автовладельцу не понадобится иметь никаких профессиональных умений.

Осуществляется замена радиатора печки ВАЗ 2110 нового образца достаточно просто, так как конструкция разъединяется. Существует также возможность замены через тормоза.

Вышеперечисленные этапы работы необходимо осуществлять тщательно и осторожно. Нужно еще раз подчеркнуть, что для автовладельцев, намеренных эксплуатировать ВАЗ 2110 в течение долгих лет, лучше установить медный радиатор. Он легко поддается ремонту и служит гораздо дольше алюминиевого аналога.

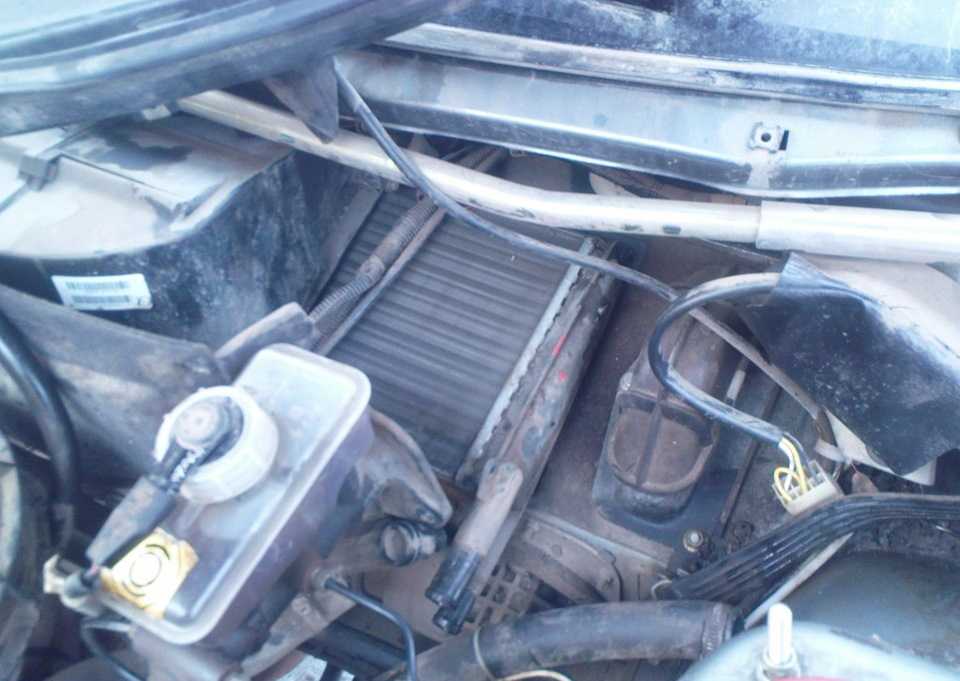

Как быстро заменить радиатор отопителя Ваз 2110 через тормоз

Не зря говорят, что прогресс двигает наша лень, что уже не раз демонстрировали, и продолжают демонстрировать народные умельцы. Есть еще один способ, позволяющий произвести ремонт или замену радиатора, не снимая всего отопителя.

Потребуется всего около часа времени. Идем по такому алгоритму:

  • Сливаем антифриз через патрубок для подогрева ДУ;
  • Отсоединяем все патрубки и снимаем расширительный бачок;
  • Разбираем жабо;
  • Снимаем педаль тормоза вместе с ВУТ и получаем доступ к радиатору;
  • Вынимаем старый радиатор и меняем его на новый.

Собираем все на место в обратном порядке. Не забываем залить тосол, а также желательно поменять салонный фильтр. Вот, собственно, и вся замена радиатора печки ВАЗ 2110, произведенная «через тормоза».

Помните: не важно, устанавливаете вы радиатор ДААЗ или медный, для того, чтобы он работал, нужно очень щепетильно подходить к каждому этапу работы.

Видео: Как заменить радиатор отопителя на Ваз 2110 своими руками

Как снять печку на ВАЗ-2110: инструкция с видео

Главная » ВАЗ 2110

Рубрика: ВАЗ 2110

Конструкция отопительной системы на автомобиле ВАЗ-2110 сравнительно надежная. Однако даже она может неожиданно удивить. Система отопления в автомобиле автоматическая, с небольшой погрешностью отклонения в 2 градуса от установленного на регуляторе.

Когда температурный показатель отклоняется от нужной отметки, то печка не будет полноценно функционировать или вовсе перестанет работать. В такой ситуации просто необходимо знать, как снять печку на ВАЗ-2110, чтобы найти неисправность, и устранить ее либо поменять на новую отопительную систему. Многие водители, которые сталкивались с заменой или ремонтом печки согласятся с тем, что самое сложное – это демонтаж отопительной системы.

Поиск причин

Если печка перестала полноценно работать, вначале необходимо определить, что могло стать причиной неисправности. Причин не так много:

  1. Воздушная пробка. Она может появиться при доливке антифриза в систему охлаждения. Для удаления пробки нужно немного приподнять переднюю часть автомобиля и включить мотор на холостые обороты примерно на 10 минут. Если в системе был воздух, то он выйдет. Далее нужно будет долить охлаждающую жидкость.
  2. Низкий уровень антифриза. При недостаточном количестве антифриза система охлаждения функционировать не будет. Со временем его становится меньше, поэтому необходимо долить антифриз до нужного уровня в бачке. Если печка не стала работать, продолжайте искать причину.
  3. Выключатель. Скорость вращения вентилятора задает ступенчатый регулятор. Когда вы включаете печь, то только на максимальных оборотах вентилятора, в остальных режимах работа не предусмотрена, тогда наиболее вероятная причина поломки – резистор печки. Его придется заменить на новый.
  4. Слабый поток на предельной скорости. Также причиной отсутствия обогрева может быть система открытия заслонки. В большинстве случаев эта причина появляется при загрязнении фильтра, выходящего в салон. Определить это поможет запах сырости в машине.
  5. Течь. Это наиболее распространенный вид поломки, который встречается почти во всех моделях автомобиля ВАЗ. Появление течи может быть связано с краном или печкой.
  6. Антифриз в салоне. Если вы обнаружили лужу охлаждающей жидкости на полу возле кресла переднего пассажира или почувствовали неприятный запах, нужно проверить радиатор, а также кран. Отдельно необходимо просмотреть все патрубки, которые крепятся хомутами.

Читайте также: Выбор масляного фильтра на ВАЗ-2110

Патрубки на ВАЗ-2110 служат примерно три года, после чего резина начинает дубеть и растрескиваться. Лучше не ждать появления течи, а заменить патрубки гораздо раньше положенного срока.

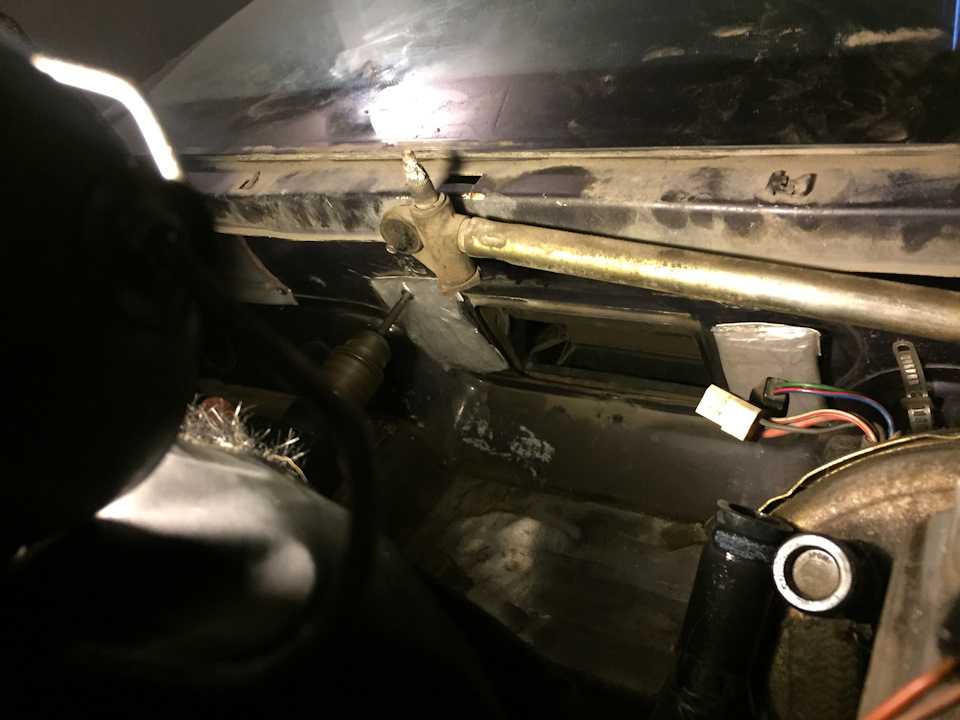

Демонтаж печки

Для того чтобы найти причину поломки системы отопления, придется снимать печь. Необходимо проделать следующие действия:

  1. Отключите минусовую клемму с вашего аккумулятора. Это первое действие, которое необходимо выполнить при любом ремонте автомобиля.
  2. Снимите с рамы лобового стекла облицовку, изоляцию от посторонних шумов и накладки.
  3. Уберите с моторного щитка утеплитель.
  4. Далее нужно снять механизм движения дворников.

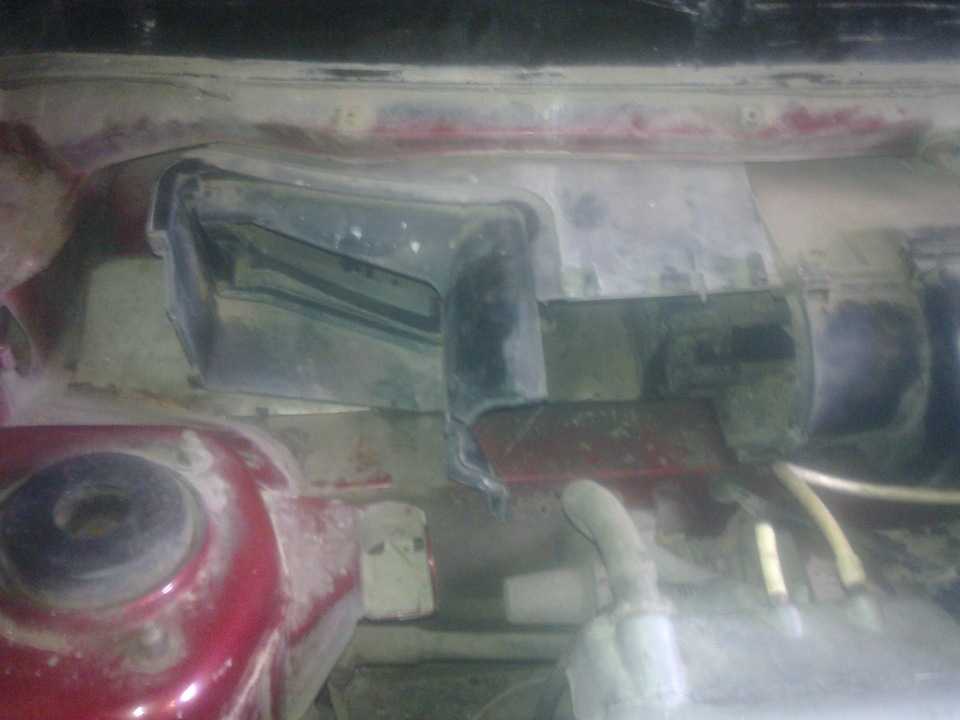

  5. Следующим действием снимите левую и правую крышки отопителя.

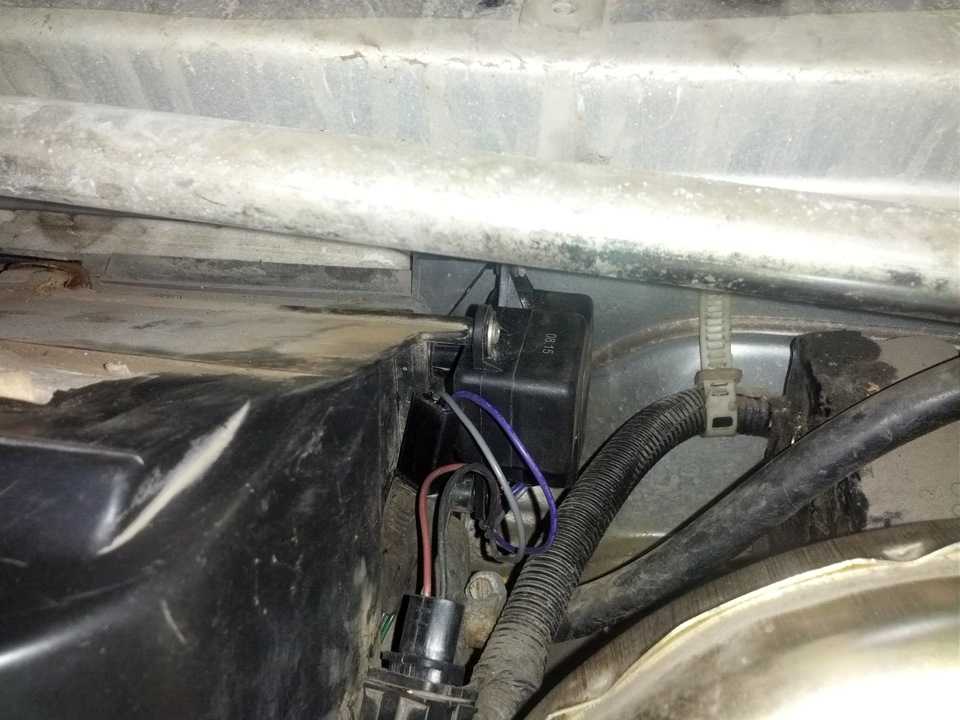

  6. Если есть подозрения, что причиной поломки оказался резистор, обязательно нужно его проверить. Если смотреть на моторный отсек со стороны бампера, то он находится с правой стороны. Единственная сложность замены резистора – это вакуумный усилитель.
  7. Фильтр салона находится в проеме, который ведет внутрь автомобиля с левой стороны. Для того чтобы его снять, инструменты не нужны, это можно выполнить только руками. Если есть необходимость, фильтр нужно поменять, но учитывайте то, что фильтр старого и нового образца неодинаковые. Поэтому следует приобретать только такой же.
  8. Перед снятием печки обязательно слейте антифриз из системы.
  9. Чтобы демонтировать печку, следует ослабить хомуты, отсоединить два патрубка и шланг, по которому отводится пар. Если на патрубках есть следы потертости, их желательно заменить. Если этого не сделать, то очень скоро придется заново снимать печку для замены патрубков.
  10. Печка ни к чему не прикручена и держится за счет прижатия крышки к корпусу отопителя. Заменить радиатор печки можно на медный или алюминиевый. Медный будет хорошо прогревать салон автомобиля, но алюминиевый намного дешевле и прослужит дольше, поэтому в этом вопросе нужно определяться самостоятельно.
  11. От крана отсоедините два шланга. Получить к ним доступ можно из салона, после демонтажа бардачка. Кран печки держится на двух 10-миллиметровых гайках, которые нужно открутить, но перед этим следует отключить электрический моторчик. При замене крана не забудьте поставить новые резиновые уплотнители.

Читайте также: Выбор трехуровневого регулятора напряжения на ВАЗ-2110

Обогревательная система снята полностью, и теперь можно приступать к ее ремонту или произвести замену на новую печку. Установка нового оборудования происходит в обратном порядке.

https://youtu.be/rgLG-j-l1Hc

Понравилась статья? Поделиться с друзьями:

Замена радиатора печки ваз 21124 16 клапанов

Замена радиатора отопителя ВАЗ 2110

Важно знать! У каждого автомобилиста должно быть универсальное устройство для удаления царапин на автомобиле любой окраски. Эффект виден уже через 10 минут, а действие RENUMAX приятно удивит Вас своей простотой и эффективностью. Читать далее >>>

  1. Отопитель старого образца (до сен.2003г)
  2. Отопитель нового образца (после сен. 2003г)

Процедура замены радиатора печки старого и нового образцов будет различаться не значительно, но все равно расскажу отдельно.

  1. Можно слить часть тосола с блока двигателя. Откручиваете крышку расширительного бачка (чтобы давление упало) и откручиваем сливную пробку, которая находится за модулем зажигания (его откручиваем и убираем в сторону). В заранее подставленной ведро должно выбежать около 4х литров антифриза (если чистый, то можно заливать потом повторно).
  2. А можно слить только через расширительный бачок. Снимаем шланг у печки и выливается около 1л тосола. Далее снимаем вот этот резиновый патрубок (чтобы не мешался), ослабив три хомута:

Дальше в зависимости от отопителя процедура замены несколько отличается:

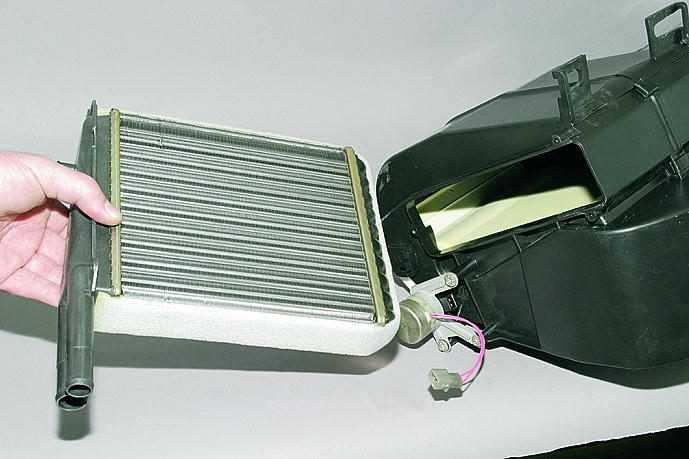

Замена радиатора печки старого образца

Снимаем зажимы корпуса отопителя и вентилятора, но не все.

Важные моменты при сборке отопителя старого образца в обратном порядке:

Нужно правильно установить пластиковый корпус вентилятора печки, чтобы педалька попала в нужный паз. Также не должно оставаться лишних болтов, все должно плотно прилегать. 🙂 В противном случае микромоторедуктор не будет перемещать заслонки печки, то есть печка не будет греть.

Замена радиатора печки нового образца

Замена радиатора отопителя ВАЗ 2110-2112

Видео-обзор замены радиатора отопителя ВАЗ 2110-2112 своими руками.

ВАЗ-2112: Замена радиатора отопителя своими руками за 15 минут.

Быстрая замена радиатора отопителя печки своими руками на ВАЗ—2112.

  1. Один винт посередине в нижнем торце лобового стекла
  2. Две гайки над выпускным коллектором
  3. Одна гайка в левом углу (около фильтра)

Если есть бачок омывающей жидкости заднего стекла, то его тоже нужно снять.

Воздушный фильтр прижат к отопителю пластмассовой крышкой, которая крепится на 4 самореза, снимаем фильтр.

Левой рукой берем за левую сторону, а правой за правую и немного поворачиваем ее от себя вверх и выводим сначала правую сторону, а потом и всю часть.

Без особых усилий снимаем правую часть. Снимаем пароотводящий шланг через отверстие в правой половине шумоизоляции щитка передка.

Правая часть отопителя тоже состоит из двух частей, которые соединены железными скобками. Снимаем скобы и она распадется на две части (между ними уплотнитель). Получаем доступ к заслонке. Лучше использовать новую обклеенную алюминиевую заслонку.

  1. При установке пластиковой заслонки возможно потребуется подточить и подогнать заслонку по месту так, чтобы она перемещалась без усилий. Также допускается немного подработать и у алюминиевой заслонки.
  2. После установки заслонки установите ее руками в положение подачи холодного воздуха. В таком положении радиатор отопителя будет закрыт заслонкой. Переведите задатчик температуры в положение МИН и включите зажигание, он начнет крутиться и перейдет в нужное положение. Таким образом, легче его вставить на место, т.к. и заслонка и редуктор будут в положении МИН.
  3. Купите двойник на шланг омывателя, т.к. в будущем он облегчит демонтаж и монтаж ветровой накладки.

Видео инструкция по замене радиатора печки ВАЗ 2110 (нового образца)

Подводим итоги

  • Разобрать отопитель ВАЗ 2110 — 2,5ч.
  • Установить отопитель в обратной последовательности потребовалось уже 4ч.

Т.к. времени на раборку моторного щита уходит много, то вместе с заменой радиатора печки рекомендуется выполнять другие операции, которые тоже требует разборки отопителя. (например, упростить замену воздушного фильтра, сделать шумоизоляцию)

Заключение

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Системы обогрева салона на разных транспортных средствах имеют схожую конструкцию. В автомобиле ВАЗ-21124 отопитель функционирует следующим образом:

  • блок управления печкой контролирует заданную температуру прогрева воздуха с допустимой погрешностью около 2 градусов;
  • подогрев воздуха для отопления салона осуществляется в радиаторе печки. Он имеет стандартную конструкцию и изготавливается из сплавов меди или алюминия;
  • для подачи воздуха в салон предусмотрены специальные дефлекторы, которые регулируют направление его потока;
  • на управляющей панели отопителя находятся: переключатель режимов работы вентилятора с ползунками, управляющими заслонками обогревателя.

Одной из наиболее встречаемых неполадок отопительной системы на ВАЗ-2112 является её разгерметизация, которая характеризуется протечкой охлаждающей жидкости из-под центральной панели. Одной из причин этого является выход из строя радиатора, и в этом случае необходима его замена.

Алюминий VS Медь: какой радиатор выбрать?

Многолетним опытом эксплуатации радиаторов из различных материалов на отечественных автомобилях (в том числе на ВАЗ-2112), было замечено, что на его работоспособность не влияет материал, из которого он изготовлен. Одинаково хорошо греет как медный, так и алюминиевый прибор.

Единственным критерием при выборе радиатора является его оригинальность, поскольку только серьёзный производитель способен выпускать качественный продукт. Поэтому при покупке радиатора отопителя необходимо обращать внимание именно на этот критерий.

Итак, где именно находится радиатор печки ВАЗ-2112? В конструкции системы отопления салона радиатор, расположенный внутри корпуса обогревателя, занимая горизонтальное положение по отношению к центральной панели.

Как снять и заменить радиатор печки на ВАЗ-2112 (старый образец)?

Течь жидкости охлаждения в салоне является прямой предпосылкой того, что необходимо поменять отопительный радиатор, поскольку он уже вышел из строя.

Заметим, что на моделях старше 2003 года установлена печка старого образца. Однако, ближе к концу этого года, машины уже комплектовали новым отопителем. Соответственно они имеют некоторые конструкционные различия, в связи, с чем снимаются и устанавливаются по-разному.

Замена радиатора на печке ВАЗ-2112:

  1. Освобождаем систему от тосола, слив его через отверстие блока силового агрегата либо через расширительный бачок. При выборе второго варианта необходимо демонтировать модуль зажигания. Далее снимается крышка с бачка, а после чего откупоривается сливная пробка. В случае, когда в охлаждающей жидкости отсутствует осадок, то есть, она находится в чистом состоянии, её можно использовать повторно.
  2. Необходимо снять уплотнитель капота, который находится рядом с жабо.
  3. Фиксирующий жабо винт следует выкрутить, а после чего открутить винты крепления его верхней части.
  4. Ослабить хомуты и снять все провода и шланги с жабо.
  5. Обесточить электросеть автомобиля, сняв клеммы с источника питания.
  6. В левой части жабо находятся два винта, которые следует выкрутить, чтобы отодвинуть элемент. При этом нет необходимости его снимать.
  7. Снимаем накладку «лобовухи».
  8. Потребуется снять клемму (если она имеется) с датчика контроля уровня жидкости в системе, а также пароотводящий шланг с расширительного бачка.
  9. Снимается шланг с омывателя «лобовухи».
  10. После выкручивания четырёх винтов необходимо снять дворники с накладкой лобового стекла.
  11. Демонтируется вентилятор печки, а также скобы крепления её корпуса.
  12. Из защитных кожухов воздухофильтра и вентилятора выкручиваются крепёжные винты.
  13. Необходимо снять передний кожух обдува обогревателя и корпус салонного фильтра.
  14. Снимается задняя часть кожуха вентилятора.
  15. Магистраль пароотвода и шланг подачи тосола нужно отсоединить, предварительно ослабив их крепления.
  16. Теперь радиатор отопителя можно снять.

Перед тем как установить новый радиатор, необходимо в корпусе печки вычистить его посадочное место. При сборке отопителя в обратной последовательности очень важно контролировать плотность всех соединений и правильное расположение деталей. Иначе обогреватель может попросту не функционировать, и тогда всю описанную последовательность работ придётся проделывать заново.

Замена радиатора отопителя ВАЗ-2112 (новый образец)

Процедура начинается с демонтажа печки, которая крепится к кузову автомобиля при помощи двух гаек со стороны впускного коллектора, винтом в области лобового стекла и гайкой около салонного фильтра. Также необходимо снять бочок омывателя заднего стекла.

Последовательность действий такова:

  1. Снимаем воздухофильтр.
  2. Выкручиваем винты с наружной стороны печки.
  3. Состоящий из двух половин (левой и правой) корпус отопителя необходимо разделить и высвободить шланг пароотвода.
  4. Извлечь старый радиатор, вычистить его посадочное место, после чего установить новый элемент.
  5. Следует разобрать правую половину отопителя, которая также состоит из двух элементов, скреплённых металлическими скобами. Теперь в свободном доступе открылась заслонка печки, и при необходимости её можно почистить либо заменить.
  6. Новая заслонка отопителя обязательно должна занять положение, при котором перекрыт радиатор печки.
  7. На температурном датчике выставляется минимальный режим, после чего включается зажигание. Это необходимо для того, чтобы правильно установить этот датчик, поскольку после этого он должен занять своё начальное положение.
  8. Можно собирать отопитель в обратной последовательности.

После замены радиатора печки потребуется обязательно восполнить уровень охлаждающей жидкости в системе, и протестировать работоспособность обогревателя. Если же всё сделано верно, все элементы отопителя исправны, а из дефлекторов в салоне начинает дуть холодный воздух, значит, произошло завоздушивание системы. После его устранения печка заработает, как и раньше, а может ещё и лучше.

Сливаем охлаждающую жидкость.

Ослабляем крепление впускного трубопровода: колпачковые гайки верхнего крепления отворачиваем полностью, а два болта и три гайки нижнего крепления отворачиваем не до конца.

Ослабляем затяжку самореза крепления направляющей трубки щупа-указателя уровня масла и приподнимаем трубку, так чтобы скоба ее крепления вышла из зацепления с саморезом.

Снимаем катушку зажигания первого цилиндра.

1. Разъединяем (можно разрезать) хомут крепления колодки проводов питания электродвигателя отопителя и проводов дополнительного резистора.

2. Разъединяем колодку проводов питания электродвигателя отопителя.

3. Отсоединяем колодку проводов от разъема дополнительного резистора.

4. Крестообразной отверткой ослабляем затяжку хомута

5. и отсоединяем от верхнего патрубка радиатора отопителя подводящий шланг

6. Тем же инструментом ослабляем затяжку хомута

7. отсоединяем от нижнего патрубка отводящий шланг (он меньшего диаметра, чем подводящий).

Пароотводящий шланг от радиатора отопителя не отсоединяем, т. к. хомут его крепления труднодоступен.

Проще отсоединить этот шланг от патрубка расширительного бачка и снять корпус отопителя вместе со шлангом.

8. Выводим пароотводящий шланг из хомута на штанге очистителя ветрового стекла.

9. Отсоединяем от микромотор-редуктора привода заслонки колодку проводов питания.

10. Отсоединяем колодку проводов от датчика положения заслонки.

11. Головкой «на 10» с удлинителем отворачиваем гайку верхнего крепления корпуса отопителя к кузову в правой части моторного отсека.

12. Головкой или ключом «на 8» отворачиваем саморез верхнего крепления корпуса отопителя, расположенный рядом с креплением штанги привода очистителя ветрового стекла.

13. Отворачиваем гайку верхнего крепления теплозащитного щитка чехла рулевой рейки.

14. Высокой головкой «на 10» с удлинителем отворачиваем две гайки нижнего крепления корпуса отопителя (показаны стрелками)

15. Вынимаем корпус отопителя из моторного отсека автомобиля

Детали отопителя по каталогу

При демонтаже электродвигателя отопителя в сборе с крыльчаткой снимаем крышку фильтра очистки воздуха, поступающего в систему вентиляции и отопления салона.

Демонтировать электродвигатель отопителя можно и на автомобиле, однако для этого придется проделать все операции, необходимые для снятия корпуса отопителя в сборе.

Можно лишь не вынимать корпус из моторного отсека, а только выдвинуть на достаточное расстояние.

16. Отсоединяем трубку вентиляции электродвигателя.

17. Крестообразной отверткой отворачиваем три самореза крепления фланца электродвигателя к корпусу.

18. Вынимаем саморезы и расположенные под ними пластмассовые втулки.

19. Поддеваем отверткой…

20. …и снимаем электродвигатель в сборе с крыльчаткой

21. Для снятия радиатора отопителя ослабляем затяжку хомута

22. …и снимаем пароотводящий шланг с патрубка радиатора.

23. Крестообразной отверткой отворачиваем три самореза и снимаем их вместе с расположенными под ними шайбами.

24. Вынимаем радиатор из корпуса отопителя.

25. Для снятия микромотор-редуктора привода заслонки отопителя крестообразной отверткой отворачиваем три самореза крепления микромотор-редуктора.

Вынимаем саморезы и снимаем расположенные под ними стопорные шайбы.

26. Поддеваем отверткой…

27. …и снимаем микромотор-редуктор, выводя хвостовик вала из гнезда в оси заслонки.

28. В отверстиях крепежных лапок микромотор-редуктора расположены резиновые втулки

Дальнейшей разборке узлы отопителя не подлежат. При выходе из строя лучше заменить их новыми.

Детали корпуса разъединять нет смысла, т. к. обычно они не выходят из строя до конца срока службы автомобиля.

Номер отопителя в сборе по каталогу автомобилей «десятого» семейства – 2111-8101012-01

Устанавливаем снятые узлы и детали в обратной последовательности.

При установке корпуса отопителя в сборе на автомобиль следует быть готовым к тому, что корпус отопителя входит на свое место с трудом. Начинать установку корпуса следует от середины моторного щита, направляя правую (по ходу автомобиля) часть корпуса вначале в сторону правого борта и вниз, а затем вверх. Лучше проводить установку с помощником.

MORSO 2110 ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Pdf Download

Скачать Оглавление

Добавить в мои руководства

Добавить эту страницу в закладки Руководство будет автоматически добавлено в «Мои руководства» распечатайте эту страницу

Содержание

2

  • страница из 16

  • Содержание
  • Оглавление
  • Закладки

Реклама

СОДЕРЖАНИЕ

  • СОДЕРЖАНИЕ

  • Установка печи Morsø Page

    • . Требования

    • Дымоход

    • Соединения труб

    • Соединение с кирпичным дымоходом

    • Connecting to a Steel Chimney

    • Fresh Air Supply

    • Draft Conditions

  • Firing the Stove

    • Lighting Instructions and Fuelling Intervals

  • Routine Stove Maintenance

    • Внешнее обслуживание

    • Внутреннее обслуживание

    • Чистка печи

  • Альтернативные виды топлива

Инструкции по установке и эксплуатации

2110

UK/EN 13240 · (эффективность 72%)

Распространяется: Morsø UK · Valley Drive · Swift Valley · Rugby, Warks CV21 1TW · Англия

MORSØ ARNSTØBERI. DK-7900 NYKØBING MORS

MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS

Электронная почта: печи@morsoe.com · Веб-сайт: www.morsoe.com

Электронная почта: печи@morsoe.com · Веб-сайт: www.morsoe.com

Содержание

Предыдущая страница

Следующая страница

Содержание

Дополнительные руководства для Morso 2110
  • Внутренний камин Morso 2110 Инструкция по установке и эксплуатации

    (24 страницы)

  • Инструкция по установке и эксплуатации дровяной печи Morso 2110

    (20 страниц)

  • Печь Morso 1410 Дополнительные инструкции по установке и эксплуатации

    (12 страниц)

  • Плита Morso 1600 Инструкция по эксплуатации

    (12 страниц)

  • Печь Morso 1410 Руководство по сборке и эксплуатации

    (12 страниц)

  • Дровяная печь Morso 2110 Инструкция по установке

    Комплект наружного воздуха (4 страницы)

  • Инструкция по установке и эксплуатации печи Morso 2B Classic

    (13 страниц)

  • Плита Morso 2B Classic инструкция по установке и эксплуатации

    (36 страниц)

  • Печь Morso 2B Стандартная инструкция по установке и эксплуатации Руководство

    (32 страницы)

  • Печь Morso 1430 Cleanheat Squirrel Руководство по установке и использованию

    1430 беличья печь морсо cleanheat (8 стр. )

  • Инструкция по установке и эксплуатации печи Morso 3410

    Морсо 3410; 3440; 3450 топочных печей (24 страницы)

  • Плита Morso 3112 инструкция по установке и эксплуатации инструкция

    (16 страниц)

  • Печь Morso серии 7600 Инструкции по установке и эксплуатации Руководство

    (16 страниц)

  • Плита Morso S10 Инструкция по установке и эксплуатации Руководство

    (36 страниц)

  • Плита Морсо Белка 551 Инструкция по эксплуатации

    С открытым дымоходом/с системой LAS (12 стр. )

  • Инструкция по установке печи Morso Panther

    Плиты газовые (12 стр.)

Обзор содержимого для Morso 2110

Морсо 2110 против 3610 | Форумы Hearth.com Главная
