Как снять торпедо с автомобиля ВАЗ 2110 (ВАЗ 2111 и ВАЗ 2112)

Добавлено Мар 31, 2015 в Приборные панели

Снятие приборной панели (торпедо) может потребоваться для замены пришедших в негодность деталей или же для решения различных задач тюнинга. Конечно же, чаще всего панель приборов снимают именно для ее тюнинга. Например, это может быть обтяжка панели кожей или замена комбинации приборов более привлекательным и совершенным вариантом. О тюнинге приборной панели автомобилей ВАЗ 2110 можно почитать здесь.

О снятии торпедо мы и поговорим в данной статье. В частности, мы детально рассмотрим сам процесс демонтажа, а также все те нюансы, которые следует учитывать при выполнении данной работы. Итак, начнем.

Снятие комбинации приборов с ВАЗ 2110

Прежде всего рассмотрим демонтаж щитка приборов с автомобилей десятого семейства. Данный процесс выглядит следующим образом:

1. От аккумуляторной батареи отсоединяем минусовую клемму. Устанавливаем колеса в прямолинейное положение и ставим автомобиль на стояночный тормоз.

2. Опускаем рулевую колонку в нижнее положение. С помощью отвертки отвинчиваем верхние саморезы крепления декоративной накладки щитка приборов. Точно так же откручиваем и нижние крепежные саморезы.

3. С некоторым усилием выдвигаем декоративную накладку и перемещаем ее на торпедо. В том случае если длины электрических проводов для этого не достаточно, отсоединяем от выключателей разъемы с проводами.

4. Отвинчиваем винты крепления самой комбинации приборов. После этого тонкогубцами или небольшими пассатижами выпрямляем лепестки, фиксирующие комбинацию приборов.

5. Вытягиваем комбинацию приборов с посадочного места, отключаем разъемные колодки и полностью снимаем ее.

Установка комбинации приборов на прежнее место осуществляется в обратном порядке.

Со снятием комбинации приборов разобрались, можно переходить к рассмотрению процесса демонтажа приборной панели.

Снимаем панель приборов на ВАЗ 2110

1. Как и в случае со снятием щитка приборов, в первую очередь отсоединяем от АКБ минусовую клемму.

2. Откручиваем два винта кнопки звукового сигнала, после чего поддеваем декоративную накладку плоской отверткой и снимаем ее.

 3. Крестообразной отверткой откручиваем винты крепления нижнего кожуха рулевой колонки и снимаем его. После этого опускаем рулевую колонку в нижнее положение и снимаем верхний кожух, для чего откручиваем соответствующие крепежные винты.

4. При помощи торцевого ключа или воротка и головки откручиваем гайку крепления рулевого колеса. Важный момент: гайку откручиваем не полностью, то есть таким образом, чтобы она оставалась на валу рулевой колонки примерно на два-три витка резьбы.



5. Достаточно резкими ударами выбиваем рулевое колесо со шлицов вала. Далее полностью откручиваем гайку рулевого колеса и полностью снимаем его с вала.



6. Ослабляем крепежный болт основания подрулевых переключателей. После этого сдвигаем основание переключателей на себя.



7. Отключаем электрический провод от датчика уровня масла. Также отсоединяем и колодки проводов звукового сигнала. Полностью снимаем основание подрулевых выключателей.



8. Вставляем ключ в замок зажигания и проворачиваем его до положения «I», тем самым разблокируем вал рулевой колонки. Разъединяем колодку проводов замка зажигания.

9. Откручиваем саморезы декоративной облицовки с правой стороны центрального тоннеля и снимаем ее. Аналогичным образом снимаем и облицовку с левой стороны.



10. Плоской отверткой поддеваем декоративную заглушку на центральном тоннеле. После этого отвинчиваем саморезы с обеих сторон тоннеля.



11. Крестообразной отверткой откручиваем саморезы, которые фиксируют центральный тоннель в задней его части. Немного приподнимаем центральный тоннель.



12.Снимаем воздуховод обогрева салона. Разъединяем разъемы прикуривателя и отсоединяем чехол ручки переключения передач. Полностью снимаем центральный тоннель.



13. Откручиваем саморезы крепления бардачка. Немного потянув его на себя отключаем от него провода подсветки и полностью снимаем бардачок.



14. Откручиваем крепежные саморезы, которые располагаются внутри вещевого отсека (за бардачком).



15. Отвинчиваем винты крепления приборной панели к передней части кузова автомобиля. Сначала откручиваем винт правого, а затем и винт левого крепления.



16. При помощи ключа на «10», а также крестообразной отвертки откручиваем болт крепления центральной части приборной панели.



17. Поддев прямой отверткой снимаем решетку воздуховода. Откручиваем гайку крепления приборной панели к кузову. Точно так же поступаем и с воздуховодом в левой части панели.

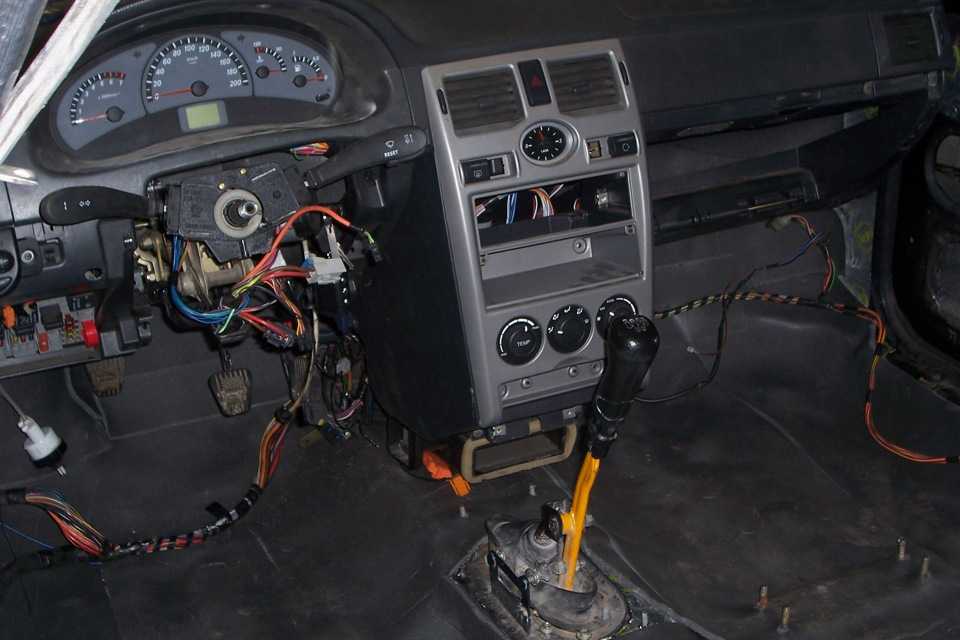

18. Аккуратно тянем торпедо на себя и снимаем ее с крепежных болтовых шпилек. Разъединяем все разъемные колодки с проводами. При этом для того, чтобы при установке на прежнее место все подключить правильно, маркируем все разъемы.

19. Полностью снимаем приборную панель с автомобиля. Установку производим в обратной последовательности.





Снятие и замена торпеды (передней панели) на ВАЗ 2110, 2111, 2112

На чтение 2 мин Обновлено 26.12.2022

Сейчас мы покажем как снять торпеду и произвести её замену на ВАЗ 2110, 2111, 2112. Эта работа осуществляется своими руками без использования специальных инструментов. Нужны лишь крестовая отвертка, ключи с головкой на 10″ и время на проведение работ.

Основные причины замены передней панели:

• Внешний вид — вы хотите заменить старую, поцарапанную или испорченную панель на новую.
• Шумоизоляция — для этого придется снять торпеду чтобы провести работы по шумо, звуко, вибро изоляции салона.
• Проблема при работе воздуховодов.

Рекомендуем разбирать  комплектующие с напарником, а также помечать или запоминать подключения проводов.

Прежде всего нужно отсоединить минусовую клемму от аккумулятора, далее снимаем облицовочный кожух вала рулевого управления, снимаем руль и выключатель зажигания. После этого приступаем к разборке торпеды.

Итак, ниже приведена инструкция по снятию и замене передней панели на ВАЗах 2110, 2111, 2112 на фото.

Отвинчиваем 2 самореза справа и 2 слева на центральном тоннеле.

Далее снимаем крышки с обеих сторон.

Снимаем заглушку возле ручника.

Откручиваем шурупы слева и справа центрального тоннеля.

Откручиваем саморезы сзади центрального тоннеля.

Снятие пластика центрального тоннеля.

Разъединение проводов прикуривателя. Пометьте чтобы не запутаться при подключении на сборке.

Снимаем чехол ручки кпп.

Гаечным ключом откручиваем воздуховод обогрева салона.

Снятие воздуховода.

Откручиваем крепления центральной панели спереди.

Откручиваем крепления центральной панели сзади.

Окончательно снимаем панель.

Свинчиваем саморезы бардачка.

Осуществляем снятие бардачка.

Отсоединяем провода подсветки бардачка.

Откручиваем шурупы внутри пространства на месте бардачка.

Откручиваем оставшиеся саморезы по сторонам торпеды.

Откручиваем болты торпеды следующим образом как на фото.

Снятие воздуховода.

Откручиваем гайку на торпеде под воздуховодом.

Спускаем торпеду со шпилек.

Отсоединяем провода от передней панели, помечаем чтобы не запутаться при сборке.

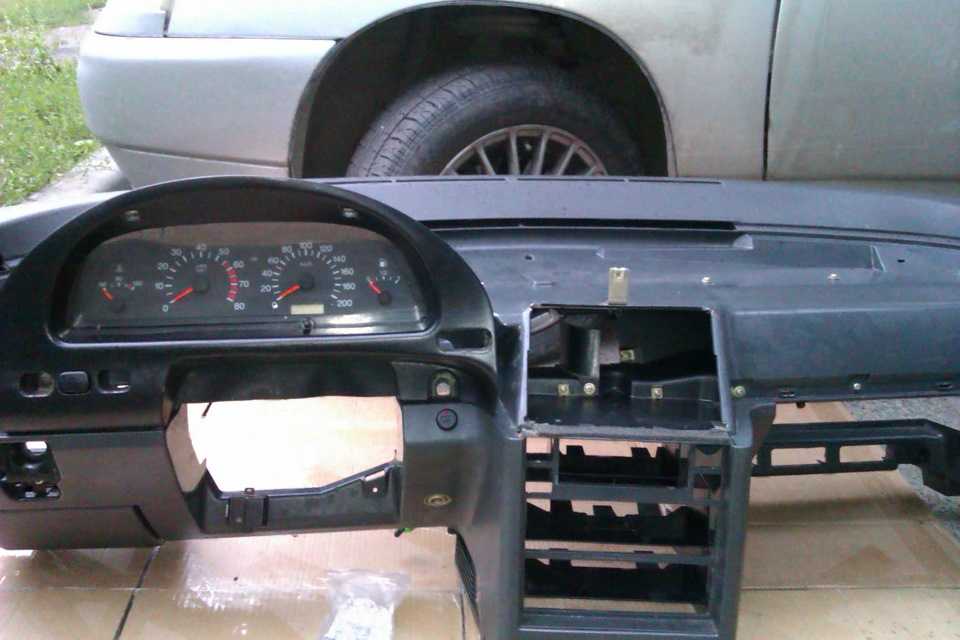

Так выглядит снятая и отключенная торпеда.

Как вы заметили, если действовать по нашей инструкции, то процесс упрощается в разы. Вам по силам осуществить снятие торпеды ВАЗ 2110, 2111, 2112 своими руками, но лучше это делать с помощником.

ВАЗ 2110 не работает задний свет. Что делать, если не горят фонари заднего хода. Окислились контакты, вышли из строя предохранители, на плате нет «массы»

Соседи стали жаловаться, что когда на любимом ВАЗе делаешь задний ход, то это не заметно окружающим? Ну что пора менять датчик заднего хода и забыть обо всех проблемах, в том числе и о ближних.
Какие могут быть причины несветящихся задних фонарей? Как сделать самому?
Сложно и что для этого нужно? Что мне делать в каком порядке?
В данной статье даны ответы на все эти вопросы, также в ней приведены вспомогательные фото, показывающие, как правильно производится замена этого датчика на ВАЗ 2106, 2108 и других моделях:

• Причины негорящих фонарей заднего хода автомобиля ВАЗ
• Инструменты
• Замена датчика

1. ВАЗ 2107
2. ВАЗ 2109
3. ВАЗ 2110
4. ВАЗ 2114

• Медицинский осмотр
• Что делать, если замена датчика не помогла?

Причины негорящих фонарей заднего хода автомобиля ВАЗ

Для начала нужно выяснить по какой причине не горят фонари заднего хода — возможно просто перегорели лампочки (см. ) и вы даже не нужно менять датчик?
Вот несколько причин:

• Перегорели фонари заднего хода. Проверить их работоспособность можно, вынув их из ламп и проверив мультиметром.

• Другой причиной является повреждение проводки. Здесь все сложнее — искать придется дольше. И проверяется точно так же — с помощью мультиметра на обрыв или сопротивление.
• Плохие контакты на датчике заднего хода. Как известно, ничего плохого в контакте обычно не получается.
• Нарушение изоляции на проводах возле датчика приводит к их короткому замыканию.
• Перегорел предохранитель (см.). Какой из них нужно уточнять для каждого автомобиля в руководстве по ремонту.
• Ну и поломка самого датчика — об этом свидетельствует как не включение фар при включении задней передачи, так и постоянное свечение фар.

Возможно, вам придется выполнить все ремонтные работы для устранения неполадок с фарами, но вы можете начать с датчика. Цена на него небольшая — обычно около 100 рублей, поэтому можно купить и поменять, а потом решать проблемы по мере их возникновения.

Инструменты

Итак, что нужно для замены датчика заднего хода своими руками:

• Набор ключей. Хотя это даже громко сказано. Вам понадобится ключ на 22 и в некоторых случаях ключ на 24

• мультиметр

• Небольшой контейнер для масла
• Отвертка
• плоскогубцы
• Изолента
• Молоток
• Долото

Замена датчика

А теперь пришло время рассмотреть процесс замены датчика заднего хода на различных автомобилях ВАЗ — от 2106 до 2115. Вот вам инструкция.

ВАЗ 2107

Начнем с автомобиля ВАЗ 2107. На моделях ВАЗ Классик все делается точно так же.

Совет! Перед тем, как приступить к замене датчика на любом автомобиле, очистите картер коробки передач от грязи, чтобы облегчить поиск датчика и предотвратить попадание грязи в масло.

Итак:

• Для начала ищем датчик — он находится с правой стороны КПП, если смотреть на машину по ходу ее движения. Ошибиться очень сложно — это единственная часть в КПП, куда подходят два провода.

• Если провода оборваны, то ищите торчащие контакты.
• Если провода остались на датчике, то отсоедините их.
• Далее пригодится ключ на 22. Им нужно открутить датчик. Для удобства лучше взять более длинный хомут, так как со временем датчик прикипает к картеру.
• Если нет возможности открутить ключом (головкой) датчик заднего хода, то это необходимо сделать молотком и зубилом.

Внимание! Корпус редуктора очень хрупкий. Поэтому будьте предельно осторожны, чтобы не повредить его ударами молотка.

• Затем ножом очистите седло от грязи.
• Снимите металлическую шайбу вместе с грязью и замените ее новой.
• Вставьте датчик и затяните его тем же ключом до упора.
• Далее нужно поставить провода обратно. При необходимости обжать контакты плоскогубцами.
• И вот, на ВАЗ 2107 замена датчика заднего хода завершена!

У некоторых возникает вопрос по маслу — потечет или нет. В этом случае он не запустится.

ВАЗ 2109

Напомним, что данный пункт относится к семейству Самара в целом, а не только к автомобилю ВАЗ 2109:

• Снимите защиту с двигателя автомобиля, если она есть.
• Расположение датчика на автомобиле ВАЗ 2108 и ему подобных несколько иное, чем на Классике, так как автомобиль имеет передний привод.
• По ходу движения автомобиля датчик расположен с левой стороны.
• Если Classic нужно было загнать на смотровую яму, то переднеприводные машины можно просто домкратом поднять под левое переднее колесо.
• Опять же к датчику подходят электрические провода.
• Удалить провода.
• Для снятия датчика понадобится удлиненная головка на 22 и вороток.
• Используя головку, снимите датчик.

Помните! Замена датчика заднего хода на автомобиле с передним приводом характеризуется небольшими потеками масла из картера коробки передач.

• Подготовьте емкость и, как только открутите датчик, подставьте ее, чтобы масло не пролилось на пол.
• Вставьте новый датчик как можно скорее.
• Сначала закрутите его вручную, а затем затяните той же головкой и трещоткой.
• Подсоедините электрические провода.
• Добавьте необходимое количество масла.

Все готово!

ВАЗ 2110

Двигатели от ВАЗ 2108 устанавливаются на автомобили семейства ВАЗ 2110. Поэтому нет смысла писать одну и ту же информацию второй раз. Ответ такой: ВАЗ 2110 замена датчика заднего хода — смотрите информацию выше.

ВАЗ 2114

Замена датчика заднего хода на ВАЗ 2114 или автомобилях семейства Самара-2.
Инструкция:

• Суть процесса та же.
• Поднимите автомобиль домкратом.
• При необходимости снять защиту с двигателя, но это может и не понадобиться.
• Найдите датчик, на новых образцах моделей Самара-2 он имеет немного другое расположение, но найти его тоже не составит труда.
• Отсоедините электрический разъем от датчика.
• Ключом на 22 (удобнее с головкой, но можно и накидным) открутить датчик.
• Перед снятием датчика с разъема подставьте емкость для масла.

Примечание. Лучше всего менять датчик на холодном автомобиле, так меньше масла вытечет. Хотя это не принципиально.

• Выньте старый датчик и вставьте новый вместе с новым кольцом.
• Затяните датчик гаечным ключом или головкой.
• Протрите картер коробки передач от следов масла.
• Соединить провода.
• Пополнить уровень до необходимого уровня.
• Установите на место кожух двигателя (при необходимости).

Итак, датчики заменены. Теперь можно приступить к проверке их работоспособности.

Проверка работоспособности

И вот настал момент, когда все должно работать:

• Включите заднюю передачу автомобиля.
• Поверните ключ зажигания.
• При этом нет необходимости заводить машину, как об этом пишут некоторые «знатоки».
• Положительный результат — горят оба фонаря заднего хода.

Если будет достигнут положительный результат — примите мои поздравления. Если нет, то давайте копать дальше.

Что делать, если замена датчика не помогла?

Ранее в этой статье был список возможных причин Почему не включаются фонари заднего хода? Причиной может быть что-то из вышеперечисленного, а может быть и все сразу.
Поэтому шаг за шагом вам нужно будет предпринимать действия по устранению каждого из них, и тогда у вас все получится. Также вам в помощь предоставлено видео, на котором наглядно показана замена датчика заднего хода.

Причины, по которым на вашем не горит фонарь заднего хода их может быть несколько. Однако, помимо перегоревшей лампочки, которую можно легко заменить, основная причина – неработающий датчик заднего хода. О том, как устранить неисправность , где находится датчик заднего хода и как его проверить, а при необходимости заменить, пойдет речь в этой публикации.

Где находится датчик заднего хода ВАЗ 2110

Для проверки выключатель света заднего хода совсем не обязательно иметь подъемник или смотровую яму. Как правило, доступ к датчику заднего хода осуществляется через отсек.

Расположение переключателя на картере коробки передач в нижней левой части, если смотреть по направлению движения автомобиля.

Как проверить датчик заднего хода 2110

Чтобы проверить датчик заднего хода и тем самым убедиться в его неисправности, необходимо отсоединить от него разъем и замкнуть два контакта. Если при этой операции загораются фонари заднего хода, значит, причина именно в неработающем датчике. В том случае, если лампочки в фонарях не горят, необходимо проверить проводку, лампочку или предохранитель на щитке.

Иногда контакты на контактной микросхеме переключателя могут окисляться, в результате чего может не работать датчик заднего хода. Поэтому при диагностике стоит это учесть, и при необходимости почистить контакты датчика

Схема подключения задних фонарей ВАЗ 2110

Если после диагностики выяснится, что датчик заднего хода ВАЗ 2110 в рабочем состоянии, то для поиска проблемы может понадобиться схема подключения приборов заднего освещения.

Как заменить переключатель задней передачи ВАЗ 2110

Если переключатель можно продиагностировать из моторного отсека, замену датчика заднего хода проводят на эстакаде или смотровой яме, предварительно сняв нижнюю защиту. В процессе эксплуатации вам понадобится ключ на 21 и небольшая пустая и чистая емкость, так как при демонтаже из отверстия датчика на редукторе начнет вытекать масло. Процедура замены не сложная – находим место, где находится датчик заднего хода, откручиваем его ключом, и устанавливаем на его место новый.

Схема включения наружного освещения

1 — лампы габаритного света в блок-фарах
2 — монтажный блок
3 — выключатель наружного освещения
4 — выключатель зажигания
5 — контрольная лампа наружного освещения в комбинации приборов
6 — лампы габаритных огней в наружных задних фонарях
7 — стоп-сигналы во внутренних задних фонарях
8 — подсветка номерного знака
9 — выключатель подсветки приборов
10 — выключатель фонарей заднего хода
11 — выключатель стоп-сигналов
12 — блок бортовой системы управления
13 — лампы фонарей заднего хода в салоне задних фонарей
К1 — реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые необходимо установить при отсутствии реле)
А — к источникам питания
Б — к лампам освещения приборов

Лампы передних габаритных огней расположены в фарах, задние — в наружных задних фонарях (на крыльях автомобиля ВАЗ 2111). Стоп-сигналы и фонари заднего хода находятся в задних фонарях салона на крышке багажника. (Снятие выключателя стоп-сигнала см. в разделе Снятие вакуумного усилителя и педали тормоза в сборе). Подсветка номерного знака расположена на бампере.

Габаритный свет включается при нажатии переключателя наружного освещения. Питание ламп габаритного света ВАЗ 2112 и стоп-сигнала осуществляется через реле К1 контроля исправности ламп в монтажном блоке. При перегорании любой из ламп или нарушении контакта в патроне или цепи питания в блоке управления загорается соответствующий индикатор. Если реле управления лампами нет, то вместо них должны быть перемычки, иначе лампы не будут гореть.

Лампы освещения номерного знака включаются одновременно с наружным освещением, но подключены в обход реле управления, поэтому их исправность не диагностируется.

Подсветка ваз 2110 бардачка включается при включении зажигания выключателем под крышкой ящика.

Напряжение также подается на выключатели ламп плафона освещения салона и индивидуального плафона водителя при включении зажигания ВАЗ 2110. Кроме того, лампа освещения салона загорается, если одна из дверей открыта и переключатель купола находится в соответствующем положении. Через несколько секунд после закрытия двери яркость лампы уменьшается и она гаснет. Это контролируется блоком индикации бортовой системы мониторинга.

Подсветка приборов включается одновременно с включением внешнего освещения. Яркость ламп подсветки регулируется реостатом на панели приборов ВАЗ 2111.

Фонари заднего хода загораются, если включено зажигание ВАЗ 2112 и замкнут переключатель заднего хода, расположенный на коробке передач.

Освещение багажного отделения включается одновременно с лампами габаритного света.

Светотехника автомобиля ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Схема освещения

Фары и светотехника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Снятие и установка фар

Разборка и сборка блока фар, замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Гидрокорректор фар

Гидрокорректор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Замена главного цилиндра гидрокорректора

Снятие и установка главного цилиндра гидрокорректора фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Регулировка фар

Регулировка фар автомобилей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Наружное и внутреннее освещение

Стоп-сигналы и фонари заднего хода, освещение салона и багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Указатели поворота

Указатели поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Противотуманные фары

Замена габаритных и противотуманных фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Замена бокового указателя поворота

Снятие и установка бокового указателя поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Замена выключателя фонарей заднего хода

Снятие и установка выключателя света заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Замена фонарей заднего хода и стоп-сигналов

Снятие и установка стоп-сигнала и фонаря заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Замена освещения заднего номерного знака

Снятие и установка крышки фонаря заднего номерного знака ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Любой автомобиль, предназначенный для дорог общего пользования, имеет заднюю передачу. Он позволяет двигаться машине задним ходом. Для того, чтобы о ваших намерениях узнали другие участники дорожного движения, на задней оптике должны срабатывать соответствующие сигналы — фонари заднего хода.

Именно в этом случае включается датчик заднего хода на ВАЗ 2110. Он передает информацию, включает напряжение на фарах, тем самым окружающие вас водители видят, что вы собираетесь выехать задним ходом. По соображениям безопасности наличие работающего датчика заднего хода невероятно важно.

Принцип работы

Этот регулятор работает не просто:

• Вы переключаете передачу на задний ход;
• Одновременно с включением задней скорости вилка включения прижимается к датчику;
• Провод замкнут на массу;
• Включается свет, сигнализирующий о начале движения машины задним ходом.

Симптомы неисправностей

Конечно, заподозрить неработающий датчик заднего хода очень легко — при включении задней передачи фары не загораются.

В такой ситуации есть только три варианта развития события:

1. Перегорела сама лампочка, ведь сам элемент может быть целым.
2. Перестал работать предохранитель питания. Нередко он просто сгорает.
3. Сам датчик не работает. Это случается не так часто, но проверить его состояние придется.

Причина в датчике?

Действительно, как определить, что вышел из строя именно он, а не перегорел предохранитель или лампочку? Все довольно просто.

1. Придется снять предохранитель, проверить на целостность. На автомобиль ВАЗ 2110 планируется установка предохранителя под номером 19, номинальный ток которого составляет 7,5А. Он находится в монтажном блоке, а монтажный блок находится под приборной панелью.
2. Проверьте состояние лампы. Если с ней все в порядке, то вариант один — сломался датчик заднего хода.

Где он находится и как его проверить

Чтобы приступить к замене датчика заднего хода на автомобиле ВАЗ 2110, необходимо сначала определить его расположение.

А правда, где он? В поиске этого элемента нет ничего сложного.

1. Вам понадобится эстакада или яма. Так или иначе, вы должны оказаться под машиной.
2. Теперь посмотрите на задние колеса автомобиля и посмотрите на коробку передач. Слева от него находится нужный датчик.
3. Можно ли спутать с другими устройствами? Едва ли. Только для этого элемента предусмотрена проводка от коробки передач. Поэтому других подобных устройств поблизости вы точно не найдете.

Начинаем проверку. Ведь нам нужно убедиться, что датчик вышел из строя, и что его замена действительно даст результат.

Для проверки проделайте следующие манипуляции:

• Отсоедините клемму от счетчика;
• Подключить мультиметр к разъемам и включить его в режиме измерения сопротивления;
• Включить коробку передач в режиме задней скорости;
• Запустить двигатель;
• Посмотреть, что выдает устройство;
• Если прибор показывает сопротивление 0 Ом, плюс звучит зуммер, значит все нормально, датчик исправен;
• Плохо, если счетчик показывает бесконечность. Это свидетельствует о том, что датчик отслужил свое и нуждается в срочной замене.

Замена

Стоит ли спешить с заменой датчика заднего хода? И как. Ведь это устройство обеспечивает безопасность движения на дороге. Если другие автомобилисты не узнают о ваших намерениях дать задний ход, то аварий и столкновений не избежать. Думать нужно не только о себе, но и о других.

Процедура замены датчика заднего хода на автомобиле ВАЗ 2110 не сложная. С ней справится даже автовладелец без большого опыта и навыков.

Следуя пошаговой инструкции, вы сможете быстро и качественно поменять счетчик и продолжить движение на уже полностью исправном автомобиле.

1. Очистите устройство от скопившейся грязи, так как при разборке весь этот мусор может попасть в масло вашей коробки передач. Ничего хорошего из этого не выйдет, так что подумайте о безопасности КПП.
2. Автомобиль поставлен на яму или эстакаду. Опять же, вам нужен доступ к нижней части.
3. Снять защиту картера. Делается это путем откручивания нескольких креплений.
4. Возьмите небольшую емкость, в которую будет заливаться смазка. Дело в том, что при демонтаже датчика вместе с ним выливается небольшое количество масла. Вряд ли вы захотите, чтобы он был на полу, под ногами.
5. Отсоедините проводку от датчика заднего хода.
6. Отвинтите счетчик от гнезда.
7. Немного очистите гнездо, чтобы новый блок хорошо встал на новое место.
8. Поставить купленный качественный датчик заднего хода взамен отслужившего свое старого.
9. Добавьте необходимое количество масла. Просто посмотрите, сколько смазки вытекло, и столько же залейте обратно. Хотя в результате эксплуатации уровень масла может оказаться ниже ожидаемого. Проведите соответствующие измерения, чтобы определить недостающее количество трансмиссионной смазки.
10. Верните все провода на свои места. Если у вас возникли проблемы с поиском места соединений, отметьте их при отсоединении проводов. Хотя запутаться действительно сложно.
11. Проверить работу нового датчика заднего хода.

Если все манипуляции были выполнены правильно, вы убедились в исправности предохранителя и лампочки, то несложная процедура замены датчика заднего хода может вернуть функциональность коробки передач на прежний уровень.

При внимательном подходе даже у новичка такой ремонт займет максимум 30 минут. Вам не придется тратить много времени и тем более можно обойтись минимальными финансовыми затратами по сравнению с обращением в автосервис.

Будем надеяться, что теперь датчик будет работать долго и качественно, а ваши маневры на дороге всегда будут безопасными и понятными для окружающих участников дорожного движения. Плюс желаем того же в исполнении автомобилистам и уже окружающим вас пешеходам.

Выезжая вечером из гаража, вы заметили, что позади вас ничего не освещает дорогу? Это не хорошо. Ведь должны гореть фонари заднего хода. А раз не горят, то либо сгорели, либо предохранитель вышел из строя, либо сломался датчик заднего хода ВАЗ 2110. О последнем мы сегодня и поговорим.

Чтобы точно узнать, действительно ли он вышел из строя, выполните следующие действия:

1. Посмотрите состояние предохранителя №19 на 7,5 А. Он находится под панелью приборов в монтажном блоке.
2. Теперь проверьте лампочки. Если они в порядке, то нужно проверить работу датчика заднего хода. Единственный вопрос…

Где он находится?

Если смотреть на машину спереди, то справа, а если — по ходу движения, то слева внизу коробки передач.

Ты быстро найдешь. Это единственная часть коробки, в которую входят провода. Чтобы его найти, нужно залезть под машину или поднять левое переднее колесо.

И теперь, когда вы его обнаружили, пришло время узнать…

Как проверить его работоспособность?

1. Отсоедините от него провода. Просто выньте их.
2. Подключите к ним тестер и установите его в режим: измерение сопротивления или прозвонки.
3. Включить передачу заднего хода.

   No related posts.
