Как самому снять консоль на Лада Приора
Передняя консоль на любом автомобиле наполнена всевозможной электроникой и измерительными приборами, некоторые модели даже идут со штатной магнитолой. Но иногда они выходят из строя, из-за чего приходится их снимать и чинить либо же менять полностью. Однако устройства фиксируются на торпеде максимально надежно и скрываются под корпусом, поэтому чтобы извлечь их необходимо производить полную разборку. Сегодня поговорим о том, как снять консоль на Приоре.
Для чего производится демонтаж
Первоочередная задача, при которой совершается разборка средней консоли, это ремонт оборудования или электрики. Увы, не бывает ничего вечного, и данная процедура также периодически требуется. Однако это далеко не единственная причина, при которой потребуется демонтаж торпеды. Центральную консоль также разбирают в следующих целях:
- для устранения подозрительных звуков внутри торпеды;
- для прокладки шумоизоляционного материала.
Особенностью современных консолей является тот факт, что они разбираются при помощи обыкновенных отверток.
Возьмите плюсовой и минусовой инструмент, после чего приступите к демонтажным работам.
Как это делается
Сама по себе процедура разборки не так сложна, сколько хлопотна. И действительно, придется потратить немало времени для того, чтобы добраться до последнего болтика на панели. Рассмотрим пошаговую инструкцию, как правильно разобрать консоль на Лада Приора:
- Скрутите крепежные элементы дефлектора обдува, после чего уберите его с консоли.
- Далее нужно будет выкрутить левое сопло обогрева, которое крепится на 2-х винтах. Повторите процедуру для правой стороны.
- Следующим на очереди будет кнопка активации обдува заднего стекла. Чтобы снять ее, достаточно лишь подковырнуть ее минусовой отверткой и вытащить. Кнопку сразу же нужно отключить. После этого убирается пепельница.
- Крышка бардачка закрепляется на панели с помощью специальных штифтов, которые необходимо вывести из зазоров.
- Накладка консоли закрепляется на 4 крепежных элементов. Их необходимо скрутить, после чего накладка легко подцепляется отверткой с минусовым жалом и извлекается. Если на автомобиле имеется магнитола, ее следует отключить от жгута кабелей.
- Демонтаж магнитолы осуществляется с помощью выкручивания двух крепежных элементов, расположенных по бокам слота. Далее можно убрать и саму накладку, которая фиксируется на специальных пружинах.
- Убирается кнопка аварийной сигнализации, затем ее также необходимо отключить.
- Раз уж вы перешли к жгуту, не лишним будет сразу же выключить часы, кнопку включения отопления и блока управления системой обогрева.
- Теперь все вышеописанные элементы следует снять. Часы просто осторожно выдавливаются из панели, а блок управления фиксируется на 4 винтах.
- Переходим к соплу системы вентиляции. Оно удерживается на восьми фиксаторах, которые необходимо последовательно открыть. Сначала убираем верхние, а затем и нижние.
- Настала очередь блока предохранителей. Он удерживается на единственном винте, поэтому много времени не займет.
- Пришло время отключить подсветку бардачка, просто вытащите колодку. Затем скрутите и извлеките выключатель.
- Приступаем к осветительному плафону бардачка. Он поддевается и осторожно снимается. Осветительный прибор крепится на фиксаторах, которые нужно вскрыть.
- Воздуховоды на Ладе Приора крепятся на двух винтах. Выкручиваем и убираем их, порядок не имеет значения.

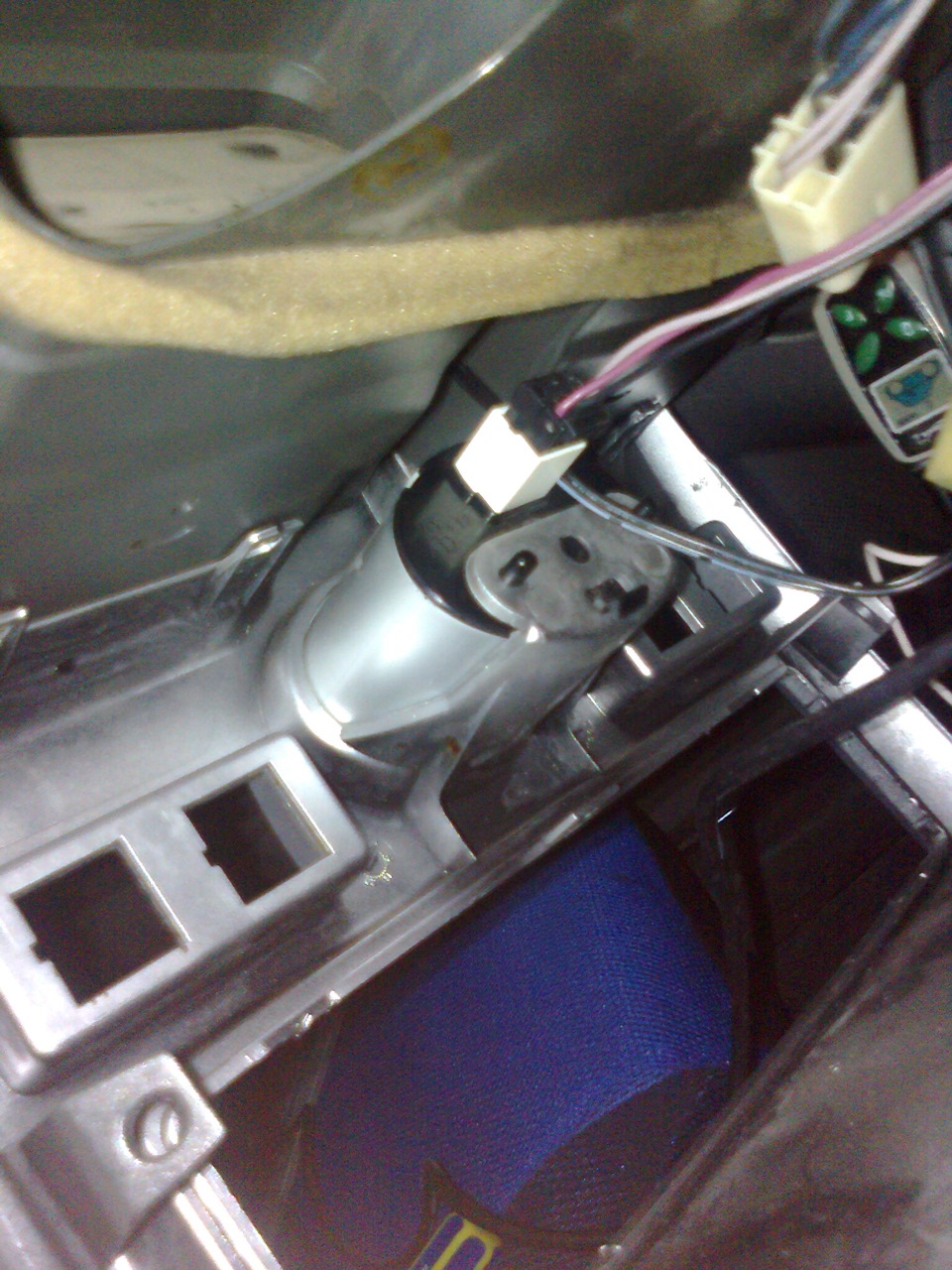

- Теперь переходим к мотору-редуктору распределителя потока воздуха. Выкручиваем 2 винта и откладываем устройство в сторону. Аналогичным образом поступаем с воздуховодом для обогрева ног и самим распределителем.
Читайте также: Как подтянуть ручник на Приоре

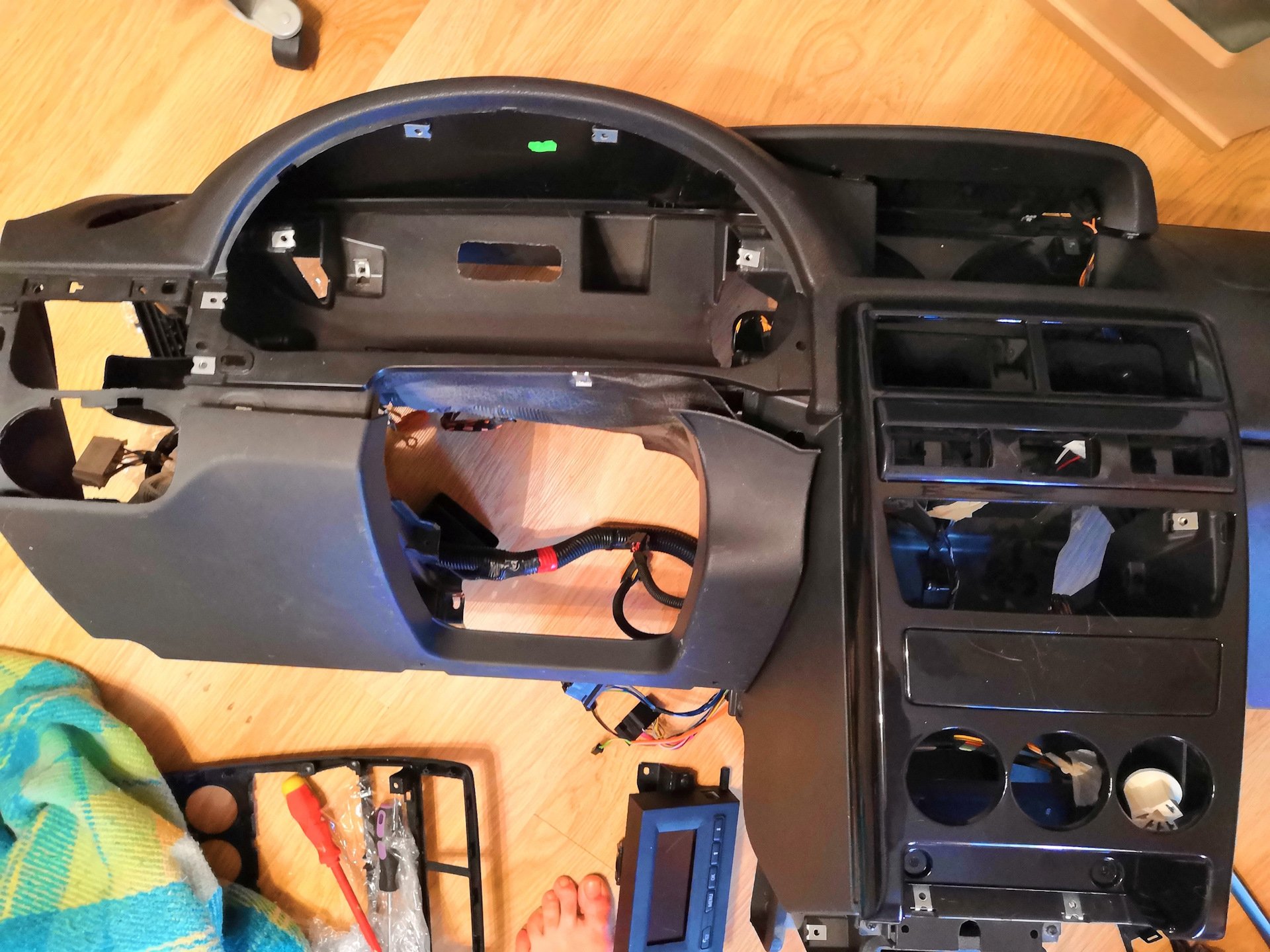

На этом, собственно, все. Теперь панель вашей Лада Приора демонтирована, и вы можете производить любые манипуляции. Если какие-либо моменты остались непонятны, предлагаем посмотреть видеоинструкцию на нашем сайте. Сборка осуществляется в обратном порядке.
Как вам статья?
Рейтинг
( Пока оценок нет )
панель, пошаговая инструкция, что понадобится
МагнитолыНа чтение 4 мин Просмотров 3к. Опубликовано
Содержание
- Что понадобится
- Пошаговая инструкция
- Подключение новой
На части автомобилей ВАЗ Приора применялись штатные головные устройства Урал или Supra, имеющие идентичное крепление. При поломке оборудования или необходимости замены понадобится демонтировать проигрыватель. Перед проведением самостоятельного ремонта или обслуживания владельцу необходимо понять принцип, как снять штатную магнитолу на Приоре и не повредить при этом сопутствующие декоративные элементы.
Что понадобится
Для снятия магнитолы Приора потребуются узкие металлические пластины, которые способны пройти через пазы на фронтальной части головного устройства. Дополнительно понадобятся канцелярский нож или кусачки, необходимые для снятия пластиковых хомутов.
Пошаговая инструкция
Пошаговая инструкция по демонтажу штатной магнитолы:
- Перед тем как снять штатную магнитолу Приора, рекомендуется отключить отрицательную клемму аккумулятора от кузова.
- Аккуратно ввести тонкую стальную пластину в пазы, расположенные под кнопками Scan и TA. Инструменты необходимо располагать под небольшим углом в сторону, стараясь не повредить пластик панели магнитолы.
- Пластины требуется вставлять до момента появления щелчка, указывающего на срабатывание фиксаторов.
- Затем требуется потянуть головное устройство из полости в панели приборов Приоры. Для этого следует немного повернуть пластины в стороны и использовать их как рычаги для демонтажа. Если инструмент соскочит, то его следует повторно ввести в паз до контакта с фиксатором.
- Выдвинуть оборудование из шахты, аккуратно отключить штекеры питания, антенны и коммутации с динамиками.
Многие владельцы не могут удалить головное устройство с автомобиля Лада Приора по приведенной методике, поскольку инструмент гнется, но фиксаторы не отходят. Допускается использование вместо пластин пилок для ногтей или специальных ключей, применяющихся для снятия магнитол Pioneer или Sony.
Снимая акустическое устройство, следует помнить, что сигнальные кабели имеют небольшое сечение, резкие рывки приводят к повреждению элементов.
Альтернативный метод демонтажа:
- Перед тем как снять магнитолу с Приоры при помощи пилок для ногтей, требуется полностью открыть крышку перчаточного ящика.
- Ввести пилку в полость правого фиксатора до момента появления контакта с защелкой. Затем немного развернуть инструмент вправо, выводя язычок из зацепления с корпусом аудиоустройства.
- Аккуратно надавить на заднюю часть магнитолы через перчаточный ящик. Поскольку необходимо одновременно удерживать фиксаторы и выталкивать оборудование из монтажной шахты, то рекомендуется привлечение помощника.
- После того как корпус аудиоустройства выдвинется на 2-3 мм, следует отвести фиксатор с левой стороны.
- Продолжать выталкивать магнитолу до момента выхода на 30-40 мм из посадочного гнезда. Дальнейшее перемещение ограничивается антенным коаксиальным кабелем, который закреплен пластиковыми хомутами по нижней кромке панели приборов около перчаточного ящика. Требуется срезать хомут и разъединить расположенный в этом месте разъем.
- После того как аудиоустройство полностью выйдет из монтажного гнезда, следует аккуратно отключить имеющиеся штекеры.
Читайте также:
Делимся надежным способом как вытащить магнитолу самостоятельно и ничего не сломав. Что делать, если под рукой нет необходимых ключей для снятия магнитолы и какие могут возникнуть проблемы.
Подключение новой
Установка нового аудиоустройства выполняется в штатное монтажное отверстие. При использовании альтернативного оборудования, имеющего иную конфигурацию фронтальной части, применяются переходные рамки, позволяющие гармонично вписать узел в интерьер автомобиля. Для коммутации берут переходники, обеспечивающие совместимость жгута проводки на автомобиле и разъема на корпусе проигрывателя.
На автомобилях Приора 2 в базовой комплектации штатная магнитола не предусматривалась, на ее месте имелся карман трапециевидной формы, который позволял разместить головное устройство размера 1 din. Но требуется дополнительная заделка образующихся щелей или изготовление декоративной рамки.
Многие владельцы размещают магнитолу на месте заглушки, расположенной ниже штатного посадочного гнезда. Алгоритм действий:
- Снять резиновый коврик в нише, размещенной ниже регуляторов климатической установки. Выкрутить 2 винта.
- Поддеть и удалить декоративный чехол рукоятки переключения скоростей, под которым имеется еще 3 шурупа.
- Вынуть нижнюю часть консоли, обеспечив доступ к нижним точкам крепления фронтальной крышки консоли панели приборов.
- Снять пластиковую крышку над кнопками управления, под которой находится еще 2 винта.
- Демонтировать декоративную рамку.
- Удалить крышку и доработать посадочное гнездо до размера, достаточного для установки направляющей шахты.
- Установить и закрепить шахту в консоли, а затем вставить в нее магнитолу.
После установки шахты необходимо смонтировать все снятые детали в обратной последовательности. По этой же схеме производится и замена оригинальной магнитолы на машинах Приора 2.
- Магнитола Kenwood пишет protect что делать
- Как установить навигатор в автомагнитолу
- Как установить Навител на магнитолу на Андроид с SD карты
- Как нарезать музыку на диск для магнитолы
Оцените автора
Замена центральной консоли BMW E60 5-й серии
Выберите
свой автомобиль
Не можете найти свой автомобиль? Кликните сюда.
Применимые модели:
- BMW 525i/xi Sedan (2004-07)
- BMW 528i/xi Седан (2008-10)
- BMW 530i/xi Седан (2004-07)
- БМВ 530xi Универсал (2006-07)
- BMW 535i/xi Седан (2008-10)
- БМВ 535xi Универсал (2008)
- БМВ 545i Седан (2004-05)
- БМВ 550i Седан (2006-10)
Элементы внутренней отделки автомобилей BMW E60 часто изготавливаются из предварительно отформованного твердого пластика.
Для их фиксации используются пластиковые зажимы или металлические винты. Чтобы не повредить отделку, используйте пластиковый инструмент для поддевания или оберните кончик отвертки малярной лентой, прежде чем поддевать панели отделки, выключатели или электрические аксессуары.
В центральной консоли установлен ряд электрических компонентов. Прежде чем снимать консоль, отсоедините отрицательный кабель аккумуляторной батареи и изолируйте конец кабеля, чтобы предотвратить случайное повторное подключение.
Центральная консоль проходит от приборной панели вдоль трансмиссионного туннеля к задним сиденьям. Возможно, вам придется снять его для работы с вашей стереосистемой или для замены переключателя BMW iDrive. Возможно, вам также придется снять центральную консоль, чтобы заменить тросы стояночного тормоза. Их отсутствие облегчает процедуру. Будьте осторожны, снимая деревянные панели отделки. Если крутить или тянуть слишком сильно, древесина может треснуть. При прокладке новой проводки под центральной консолью для iPod или другого вторичного оборудования пропустите ее через защитный жгут и убедитесь, что она не мешает кабелю стояночного тормоза.
Имейте в виду, что когда ваш автомобиль ранее обслуживался, детали могли быть заменены крепежными деталями другого размера, используемыми при замене. Размеры предоставляемых нами гаек и болтов могут отличаться от имеющихся у вас, поэтому приготовьте головки и ключи разных размеров.
Защитите глаза, руки и тело от жидкостей, пыли и мусора во время работы с автомобилем. Если вы работаете с электрической системой, перед началом отсоедините аккумулятор. Всегда собирайте жидкости в соответствующие контейнеры и надлежащим образом утилизируйте любые отходы жидкости. Утилизируйте детали, упаковку и жидкости, когда это возможно. Не работайте с автомобилем, если вы чувствуете, что задача не в ваших силах.
Модели транспортных средств меняются и развиваются по мере их взросления, поэтому транспортное средство, показанное на наших иллюстрациях, может немного отличаться от вашего. Если что-то кажется другим, дайте нам знать и поделитесь своей информацией, чтобы помочь другим пользователям. Есть вопросы или хотите дополнить статью? Оставьте комментарий ниже. Оставляя комментарий, пожалуйста, оставьте информацию о вашем транспортном средстве.
Горячая насадка
Очистите после удаления
Уэйн Р. Демпси, соучредитель и эксперт по сделай сам
Ник Церула, эксперт по сделай сам
//Фотографии проекта
Рисунок 1 Вытяните верхнюю часть чехла рычага стояночного тормоза из центральной консоли.фигура 2 Затем поднимите чехол рычага стояночного тормоза вверх и над рукояткой.
Рисунок 3 Потяните ручку iDrive вверх с одной стороны под углом, чтобы отсоединить ее, и вверх в направлении красной стрелки. Если ваша ручка изношена так же, как в моем рассматриваемом автомобиле (показано здесь), замените ее новой при сборке. Снимите радио и панель IHKA. См. нашу техническую статью о замене радиоприемника и панели IHKA.
Рисунок 4 Снимите ручку переключения передач и чехол переключения передач. Вытащите боковую часть чехла переключения передач из центральной консоли. Затем отсоедините противоположную сторону чехла переключения передач от центральной консоли.
Рисунок 5 Затем снимите ручку переключения передач, потянув ее прямо вверх и с рычага переключения передач (красная стрелка). Ручка может быть довольно тугой, и может потребоваться большое усилие, чтобы снять ее. Я обнаружил, что если вы слегка повернете ручку вперед и назад, потянув ее вверх, она оторвется легче. При этом будьте осторожны, потому что пластиковый стержень может сломаться при снятии ручки. Потяните его вверх, используя хорошо контролируемую силу. Если на вашем E60 установлена автоматическая коробка передач (вставка), аккуратно вытащите индикатор переключения передач. Мне нравится хвататься за задний край лицевой панели и тянуть вверх. Если между лицевой панелью и центральной консолью есть мусор, это может доставить вам неприятности. Например, пролитый кофе хорошо прилипает к месту. Затем поднимите индикатор переключения вверх и отсоедините электрические разъемы, раздвинув его. Когда вы отсоединяете разъемы, обязательно тяните их сразу, чтобы не повредить противоположную сторону разъема. Поздние модели E60 имеют электронные индикаторы (синяя стрелка), встроенные в ручку переключения передач. При снятии этой ручки будьте осторожны и не поднимайте ее слишком высоко, пока не отсоедините электрические разъемы.
Рисунок 7 Используя пластиковый инструмент, аккуратно подденьте заднюю часть отделки центральной консоли. Когда вы отсоедините фиксирующие защелки, накладка не пройдет через кнопку крышки центральной консоли (красная стрелка).
Рисунок 8 Нажмите на кнопку и потяните накладку вверх в направлении, указанном красной стрелкой.
Рисунок 9 Поднимите накладку достаточно высоко, чтобы получить доступ к электрическому разъему (синие стрелки). Отключите его, потянув прямо из кнопки меню iDrive. Красные стрелки указывают на расположение ранее отсоединенных фиксирующих зажимов.
Рисунок 10 Работая с левой стороны центральной консоли, вам нужно снять кусок ковра, чтобы получить доступ к креплениям центральной консоли. Работая сбоку от центральной консоли, подденьте панель отделки коврика в зазоре (зеленая стрелка) в направлении желтой стрелки.
Рисунок 11 Желтые стрелки указывают на монтажные отверстия панели отделки ковра. Зеленая стрелка указывает на фиксатор. Обратите внимание на форму зажима. Его нужно было снять, сдвинув панель к задней части автомобиля.
Рисунок 12 Работая с правой стороны центральной консоли, подденьте панель отделки коврика в зазоре (зеленая стрелка) в направлении желтой стрелки. Сдвиньте панель отделки коврика к задней части автомобиля. Это отсоединит клипсы. Смотрите следующее фото для фото зажимов.
Рисунок 13 Желтые стрелки указывают на монтажные отверстия панели отделки ковра. Зеленая стрелка указывает на фиксатор. Обратите внимание на форму зажима. Его нужно было снять, сдвинув панель к задней части автомобиля.
Рисунок 14 Затем снимите 10-миллиметровые крепления, расположенные под панелями отделки ковра (красная стрелка). Показана левая сторона. Правая сторона аналогична.
Рисунок 15 Используя пластиковый инструмент, осторожно подденьте заднюю декоративную панель вентиляционного отверстия центральной консоли. Снимите его в направлении красной стрелки. После снятия обязательно установите на место фиксирующие зажимы (синие стрелки). Они имеют тенденцию падать во время удаления.
Рисунок 16 Отодвинув панель отделки от центральной консоли, отсоедините электрический разъем, расположенный между вентиляционными отверстиями, потянув прямо (синие стрелки). Вытащите лампочки и патроны (красная стрелка) прямо из панели отделки.
Рисунок 17 С помощью отвертки с плоской головкой снимите удерживающие зажимы заднего вентиляционного отверстия (красные стрелки) с вентиляционного отверстия.
Рисунок 19 Затем снимите два 10-миллиметровых крепления с задней части центральной консоли (красные стрелки). Затем отсоедините электрический разъем (синяя стрелка). Нажмите кнопку, чтобы разблокировать рычаг, и поверните рычаг на 90 градусов, чтобы разблокировать его. Затем с помощью небольшой плоской отвертки освободите защелки (зеленые стрелки) и сдвиньте гнездовую сторону разъема с пластикового монтажного кронштейна, прикрепленного к центральной консоли.
Рисунок 20 Сдвиньте центральную консоль к задней части автомобиля ровно настолько, чтобы получить доступ к электрическому разъему 12-вольтовой розетки. Сожмите фиксирующие выступы (красные стрелки) и потяните разъем, чтобы отделить его.
Рисунок 21 Сняв все крепления с центральной консоли, поднимите ее сзади и вытащите из передней части приборной панели. Затем поднимите его из автомобиля, вытягивая рычаг стояночного тормоза (красная стрелка) из центральной консоли. Вы еще не сможете удалить его. Есть еще несколько электрических разъемов, которые нужно отсоединить.
Рисунок 22 Переверните центральную консоль. Затем нажмите на фиксаторы и отсоедините электрический разъем контроллера iDrive (зеленая стрелка). Обратите внимание на положение и отверстие (синяя стрелка), через которое проходит электрический разъем кнопки меню iDrive (красная стрелка). При установке соблюдайте порядок удаления в обратном порядке. Обязательно замените все поврежденные зажимы панели отделки. Правильно проложите всю проводку, как и раньше. Добавить новый комментарий
Остались вопросы? Спросите любого из наших автомобильных экспертов.
Вопросы читателей доски объявлений технического форума об этой статье
Применимые модели:
- BMW 525i/xi Sedan (2004-07)
- BMW 528i/xi Седан (2008-10)
- BMW 530i/xi Седан (2004-07)
- БМВ 530xi Универсал (2006-07)
- BMW 535i/xi Седан (2008-10)
- БМВ 535xi Универсал (2008)
Pelican Parts специализируется на производительности и запасных частях OEM-качества для Porsche, BMW, Mercedes-Benz, MINI и других европейских марок.
310-626-8765
Пн-Пт: с 7:00 до 17:00 (тихоокеанское тихоокеанское время)
1600 240-я улица
Харбор-Сити, Калифорния 90710
Свяжитесь с нами
Как снять центральную консоль в автомобиле
Если вы похожи на большинство людей, то центральная консоль в вашем автомобиле представляет собой загадку. Для чего это? Что оно делает? Почему вы хотите удалить его? В этом сообщении блога мы ответим на все эти и многие другие вопросы! Мы начнем с описания того, что такое центральная консоль и почему вы можете захотеть ее снять. Затем мы дадим вам пошаговую инструкцию, как это сделать. Наконец, мы дадим несколько советов о том, как снова собрать центральную консоль в вашем автомобиле.
Посмотрим!
Что такое центральная консоль автомобиля?
Центральная консоль автомобиля расположена между сиденьями водителя и пассажира. В нем предусмотрены отсеки для хранения таких предметов, как телефоны, кошельки и другие мелкие личные вещи. Кроме того, на нем часто размещаются важные элементы управления аудиосистемой автомобиля, рычаги климат-контроля и навигационная система, если она имеется. В некоторых автомобилях он даже содержит подлокотник, подстаканники и зарядные устройства для аксессуаров.
Что такое Вентуриметр?
Пожалуйста, включите JavaScript
Что такое Вентуриметр?Удобное расположение всех этих функций в одном месте позволяет водителям не отвлекаться от дороги, регулируя различные настройки. На некоторых моделях эта централизованная область также включает переключатели передач, которые позволяют вам выбирать такие параметры, как «Парковка», «Задний ход» или «Нейтральный». Современные автомобили также могут иметь сенсорный дисплей прямо на центральной консоли, который обеспечивает доступ ко всем функциям автомобиля.
В целом, центральная консоль является неотъемлемой частью любого автомобиля, обеспечивая удобство и организованность в повседневной езде.
Зачем снимать центральную консоль?
Иногда может потребоваться снять центральную консоль для выполнения ремонта или технического обслуживания. Например, если вам нужен доступ к системе электропроводки автомобиля или компонентам, расположенным под центральной консолью, его придется снять. Кроме того, вы можете заменить определенные части центральной консоли более продвинутыми, такими как экраны, для улучшения технической функциональности и стиля.
В любом случае, снять центральную консоль автомобиля — непростая задача, так как есть немало вещей, которые нужно отсоединить и открутить, прежде чем она сможет отсоединиться. Тем не менее, если все сделано правильно, любой может снять центральную консоль своего автомобиля без какой-либо профессиональной помощи или повреждения своего автомобиля.
Какие инструменты рекомендуются для снятия центральной консоли?
При демонтаже любой части автомобиля важно иметь подходящие инструменты для работы. Вот некоторые основные инструменты, которые вам понадобятся, чтобы снять центральную консоль в вашем автомобиле:
– Отвертка
– Плоскогубцы или острогубцы
– Набор торцевых головок и храповиков
– Схема подключения (дополнительно)
Поэтапное снятие центральной консоли автомобиля
90 005 Теперь, когда ты знаешь, что центральная консоль и почему вам может понадобиться ее снять, давайте рассмотрим, как это сделать шаг за шагом. Перед запуском убедитесь, что автомобиль припаркован на ровной поверхности, и выключите двигатель.Центральную консоль автомобиля может быть сложно снять, если вы не знаете, что делаете. Важно действовать осторожно, чтобы не повредить внутреннюю часть при ее снятии.
1. Начните с отсоединения всех электрических компонентов, подключенных к центральной консоли. Это включает в себя аудиосистему, рычаги климат-контроля и навигационные системы, если они есть. Обязательно сверьтесь со схемой электропроводки вашего автомобиля, прежде чем отсоединять какие-либо соединения.
2. Выверните все винты или болты, удерживающие центральную консоль на месте. Используйте головку или отвертку подходящего размера для каждого болта и обратите внимание на то, куда они идут, так как они понадобятся вам снова при повторной установке детали позже.
3. После того, как все винты будут удалены, осторожно вытащите центральную консоль из гнезда в салоне автомобиля. Следите за любыми кабелями или проводами, которые могут быть подключены к нему, чтобы вы могли правильно отсоединить их, не повредив ничего.
4. Как только все будет отсоединено, осторожно поднимите центральную консоль и переместите ее на ровную, безопасную поверхность.
Сколько времени занимает демонтаж центральной консоли?
Снятие центральной консоли обычно занимает от 30 минут до часа в зависимости от марки и модели вашего автомобиля. Важно не торопиться и правильно выполнять шаги, чтобы избежать каких-либо повреждений или ненужных задержек в процессе.
Как переустановить центральную консоль
Если вы успешно сняли центральную консоль с автомобиля, возможно, вы захотите переустановить ее. Вот несколько советов по сборке центральной консоли:
1. Начните с подключения всех электрических компонентов, которые были отсоединены ранее. Убедитесь, что каждое соединение является безопасным и правильным.
2. Поместите центральную консоль в гнездо и убедитесь, что все ее края правильно совмещены с окружающим пространством салона вашего автомобиля.
3. Надежно, но не слишком туго затяните все болты и винты, чтобы не повредить детали салона автомобиля или саму центральную консоль.
4. Дважды проверьте, правильно ли все подключено, прежде чем включать двигатель и отправлять машину на пробежку.
Советы и рекомендации по выполнению этой работы
Вот несколько дополнительных советов и рекомендаций, которые следует учитывать при снятии или переустановке центральной консоли автомобиля:
