Принцип работы системы охлаждения один, но реализация процесса в разных модификациях «Пассата» может отличаться. При разборке главное — знать принцип и последовательность работы.
Встроенная система охлаждения «Фольксваген Пассат Б3» предназначена для регулирования температуры двигателя. Для корректной эксплуатации необходимо знать основные симптомы поломок и вовремя их устранять.
Функции системы охлаждения двигателя
Поддержание оптимальной температуры двигателя – основная задача, которую выполняет система охлаждения «Фольксваген Пассат Б3». При критических показателях температуры зазоры в движущихся элементах уменьшаются. Если вовремя не устранить неисправность, начнется ускоренный износ ДВС, что влечет за собой риск получить заклинивание деталей, самовоспламенение бензина или детонацию. Поддержка постоянной температуры двигателя не единственная задача системы охлаждения.

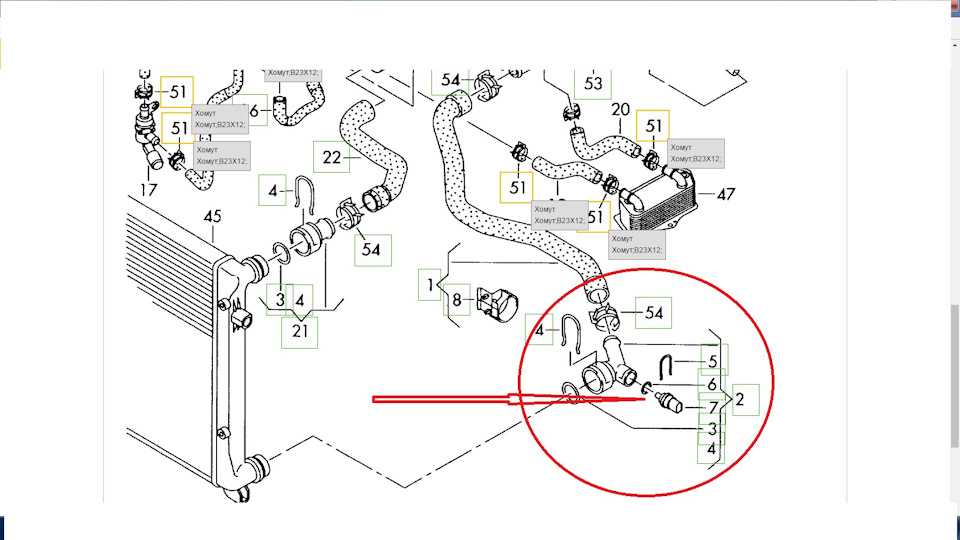

Система охлаждения.
Источник фото: https://www.drive2.ru/l/507591743059788015/
Основные функции:
- охлаждение воздушного потока турбонаддува;
- сокращение времени прогрева двигателя;
- обогрев воздуха в системе вентиляции и кондиционирования;
- понижение температуры моторного масла;
- охлаждение трансмиссионной жидкости в АКПП.
Диапазон рабочей температуры мотора составляет 92-100 °C. В зависимости от нагрузки и окружающей среды оборудование плавно отводит тепло в атмосферу посредством направленного потока воздуха или при помощи охлаждающей жидкости. Важно избегать резких перепадов температур, так как выпавший на стенках конденсат разбавит масло, что ухудшит производительность и увеличит износ компонентов.
Система охлаждения «Пассат B3»
Штатная система охлаждения «Фольксваген Пассат Б3» 1990 года управляется при помощи термостата. При достаточно низкой температуре антифриз проходит лишь по малому кругу, омывая блок цилиндров. При достижении 85-90 градусов термостат начинает открываться, блок управления запускает полный круг циркуляции.
Антифриз будет остывать благодаря радиаторной решетке.
Система охлаждения дизельного двигателя. Источник фото: http://manual.countryauto.ru/volkswagen/passat-b3-b4/4-1-obwie-svedenija.html
Если показатель будет выше +92°, принудительно включается вентилятор. Как только температура жидкости упадет до +84°, вентиляция будет отключена. Вентилятор может включаться даже без зажигания, так как после остановки двигателю необходимо остыть.
Система охлаждения «Пассат B5»
Заводская система принудительного охлаждения двигателя «Пассат Б5» имеет вентилятор, обеспечивающий постоянный приток воздуха, который установлен на термовязкую муфту. При +92 °С включается первая скорость, если градус продолжит повышаться, устройство перейдет в режим «турбо».
Блок управления системой охлаждения «Фольксваген пассат B4»
Установленный блок управления с герметичной системой принудительного охлаждения универсала «Фольксваген Пассат B4» имеет несколько вариантов исполнения. Изменения зависят от наличия кондиционера или вида топлива.
В «американце» на дизеле принцип работы построен на реле времени. После остановки двигателя крыльчатка будет продолжать вращаться. Такое же оборудование установлено и в бензиновой версии B4. Для кондиционера может потребоваться установка дополнительного вентилятора.
Блок управления сам определяет необходимость включать принудительный обдув и скорость оборотов. Момент запуска на первом режиме приходится на диапазон +92-97 °С. Если температура повышается до +99 °С, включается интенсивный режим. Такой подход эффективно распределяет топливо и повышает производительность машины.
Неисправности системы охлаждения
Если в работе двигателя появляются нарушения, необходимо сразу провести диагностику. Чем раньше поломка обнаружена, тем меньше пострадает ДВС. На поломку указывает ряд факторов, которые могут упустить из виду неопытные водители.
Симптомы неисправности:
- частый перегрев мотора;
- перебои в работе вентилятора;
- утечка антифриза;
- длительный прогрев.
Определить неисправности легко, достаточно проводить еженедельные проверки уровня антифриза. Если затягивать с ремонтом, то вместо дешевой ревизии придется производить дорогостоящую замену узлов агрегата.
Перегрев двигателя
Заметить повышение температуры в ДВС Passat легко, так как в ней находится датчик нагрева охлаждающей жидкости. Как только показатель достигает критической точки, на приборной панели начинает мигать индикатор ОЖ. Если мотор закипит, то из-под капота будет виден постоянно идущий пар.
Перегрев мотора. Источник фото: https://www.drive2.ru/l/539544100718772936
Перегрев может случиться из-за отсутствия антифриза. Если радиатор сильно загрязнен, жидкость не успеет охладиться, что приведет к нагреву двигателя во время движения. Также одна из причин повышенной температуры в том, что не включается вентилятор охлаждения «Фольксваген Пассат», когда это необходимо.
Двигатель не прогревается до нужной температуры
Главная проблема, из-за которой не удается прогреть мотор до рабочей температуры – термостат.
Если антифриз циркулирует только по большому кругу, двигатель постоянно охлаждается и не успевает нагреваться. Также причиной неисправности может послужить постоянно работающий вентилятор.
Выброс охлаждающей жидкости
Выброс антифриза может спровоцировать внешняя или внутренняя утечка, а также негерметичная крышка расширительного бачка. Выброс теплоносителя может произойти из-за повреждения патрубков, а также потери герметичности в соединениях.
Попадание охлаждающей жидкости в масло
Если при осмотре масляного щупа заметна белая пена, это говорит о внутренней утечке охлаждающей жидкости. Также симптомами может быть светлый дым при обычной работе двигателя в теплое время года. Белый цвет выхлопа допускается только при прогреве «Фольксвагена».
Не поступает жидкость в радиатор отопления
Проблема может появиться из-за засора или повреждения патрубков. Из-за этого жидкость не поступает в радиатор отопления. Также сбой в работе может спровоцировать нарушенная герметичность расширительного бачка.
Постоянно работает вентилятор охлаждения
Постоянная работа вентилятора Volkswagen объясняется некорректными показаниями температуры или выходом из строя реле. Еще проблема проявляется из-за засора патрубков. Антифриз постоянно перегревается, за счет чего срабатывает автоматика.
Не включается вентилятор охлаждения
Основная причина поломки в том, что не срабатывает реле включения или повреждена электросхема. Также в проводке может быть обрыв или плохой контакт. Если автомобиль не оснащен электродвигателем, то проблема может заключаться в неисправной вискомуфте.
Проверка герметичности шлангов системы охлаждения
Появление жидкости на патрубках, поддоне или на земле под автомобилем говорит о внешней утечке антифриза. Основная причина – поврежденные трубки. Необходимо визуально осмотреть кожух на наличие трещин и отверстий. Проблема может появится, если фланец установленной системы водяного охлаждения VW Passat B4, B5 или B3 имеет повреждения или потерял герметичность.
Также необходимо проверить уровень жидкости в расширительном бачке. Если объем постоянно падает, значит, есть утечка.
Замена тройника системы охлаждения. Источник фото: https://www.drive2.ru/l/474939546249724605/
При обнаружении дефекта следует заменить неисправный элемент. В качестве экстренного ремонта можно воспользоваться изолентой, которая временно устранит утечку.
Важно понимать, что данный способ является лишь полумерой, которая поможет добраться до ближайшего автомагазина или СТО. При первой возможности поврежденный патрубок системы охлаждения «Пассат» Б3, Б4 или Б5 следует заменить.
Проверка уровня охлаждающей жидкости
Для проверки уровня антифриза необходимо произвести визуальный осмотр бачка, который находится под крышкой капота. Вместительный пластиковый бак окрашивается в белый цвет. На емкости стоят две метки со значениями MIN и MAX. Уровень цветного теплоносителя должен находится примерно посередине этих обозначений. Важно помнить, что замер необходимо производить, когда автомобиль находится в покое.
В «холодном» состоянии большая часть жидкости находится внутри бачка.
Промывка системы охлаждения
Если в расширительном бачке теплоноситель имеет мутный рыжий цвет, значит есть загрязнения, что влечет за собой неисправности. Забитый от времени радиатор системы охлаждения «Фольксвагена Пассат» Б4 или Б3 следует промывать специальной жидкостью. Обычно такие средства окрашивают в яркий цвет. Такая мера необходима, чтобы по окончании работ понять, вымылся ли очиститель полностью.
Промывка системы охлаждения. Источник фото: https://www.drive2.ru/l/509236337577034534/
Перед началом работ необходимо слить примерно 30% старого антифриза и добавить промывку. После этого следует долить воды до нужного уровня. Затем машину завести и по мере того, как будет уходить воздушная пробка, постепенно добавлять жидкость. При достижении рабочей температуры автомобиль должен отработать 15-20 минут. После необходимо слить старый антифриз и промыть все детали системы. Если цвет воды чистый, можно залить свежий теплоноситель.
Снятие и установка элементов системы охлаждения
Принцип работы системы охлаждения один, но реализация процесса в разных модификациях «Пассат» может отличаться. Например, в 8-клапанном двигателе подвод к бачку реализован слева, а ДВС с 16 клапанами — справа. Также может быть разный привод вентиляторов, основанный на электродвигателе или вискомуфте.
Несмотря на то что расположение деталей может отличаться, порядок выполнения один:
Читайте также: Устраняем неполадки в работе стеклоомывателей на «Пассате» Б5 своими руками
- Перед демонтажем необходимо слить весь теплоноситель в емкость. Для этого нужно аккуратно снять шланг с насоса и термостата.
- Затем демонтировать деталь, отвернуть крышку на бачке, а также снять нижний патрубок радиатора, через который выльется вся жидкость в подготовленную емкость.
- После спуска демонтировать все оставшиеся трубки.
- Далее необходимо снять вентилятор.
При разборке главное — знать принцип и последовательность работы.
Установка всех деталей производится в обратном порядке. Если появились лишние, лучше повторить процедуру или обратиться в автосервис.
Стоимость запчастей для системы охлаждения
Чтобы купить комплект патрубков (включая тройник) системы охлаждения Б3, Б5 или Б4, потребуется примерно 10$. Новый вентилятор на VW обойдется в 70$, а муфта 36$. Цена радиатора составляет 25$. Крышка расширительного бачка – 2,5$. Сама емкость стоит 14$. Термостат имеет цену в 9$.
Своевременные ревизия и ремонт избавят от дорогостоящей замены элементов системы. Проводить их можно как самостоятельно, так и воспользовавшись услугами автосервиса.
