У лошади проходимость, безусловно, гораздо выше, чем у любого современного внедорожника. Но мы почему-то предпочитаем автомобили гужевому транспорту. Многие ли из нас смогут управлять лошадью, запряженной в телегу? А целой упряжкой?

Примерно так же обстоят дела и с механической коробкой передач. Этот рудимент середины прошлого века в умелых руках способен на то, что не под силу ни одному «автомату». Можно, например, выдернуть автомобиль из скользкой ямы при помощи раскачки. Или, филигранно работая педалями сцепления и акселератора, «заправить» машину в скользкий поворот на маленькой скорости. Под чутким управлением «механика» дает некоторые преимущества на бездорожье. Да и на дороге тоже.

С другой стороны, современному автомобилю с его пилотажными системами виртуозность управления и не требуется. ABS последних поколений, антибукс, антизанос… И – о горе последнему оплоту приверженцев «механики»! – система помощи при спуске с горы. Более того, «автомат», освобождая руки пилота, позволяет точнее работать рулем. Так что с каждым годом преимущества «ручных механических» КПП улетучиваются, как дым, унося с собой древние секреты великого мастерства. Извечный спор, что лучше для внедорожника – «механика» или «автомат», в мегаполисах давно решен в пользу АКПП. Если соблюдать несколько простых правил, то АКПП прослужит долго и вне дорог. Возможно, даже дольше «механики».

Прежде всего не забывайте: «автомат» работает на масле. Вернее, на жидкости для автоматических трансмиссий, которая не только выполняет функцию смазки и охлаждения агрегата, но и является его рабочим телом. Чтобы «автомат» хорошо работал, его необходимо прогреть, причем не только в мороз, и уж точно не следует нагружать АКПП сразу после стоянки. Запустив мотор и включив передачу, подождите несколько секунд: вот масляный насос забрал жидкость, вот пошло давление, поршень прижал диски первой передачи – все, можно смело газовать. Если же давить на педаль, когда давления еще нет, диски буксуют, коробка подгорает.

И «умирает» гораздо быстрее.

То же самое с переключением переднего и заднего хода. Нельзя врубать реверс, пока машина катится вперед, как это любят делать поклонники «механики». На «автомате» с D на R и обратно можно переходить только после полной остановки автомобиля. Иначе вы просто загубите коробку.

А еще нельзя буксовать на высших передачах. Следует включить первую или вторую – большинство АКПП внедорожников оснащено такой опцией. Даже продвинутый современный автомобиль не всегда понимает, что машина буксует, и продолжает переключать передачи, «поджигая» диски.



Передышки. При движении на принудительной первой передаче «автомат»
может нагреться. Давайте ему периодически хорошенько остыть

МАТЧАСТЬ
Great Wall Hover H5 – внедорожник, который отлично подходит для преодоления неэкстремального бездорожья. Рамная конструкция, честный подключаемый полный привод, понижающая передача с большим отношением, дифференциал повышенного трения в заднем мосту и дорожный просвет в 240 мм. К этому добавилась пара «дизель – автомат», делающая машину еще и комфортнее.



Если неисправному внедорожнику предстоит буксировка, переключите раздаточную коробку на нейтраль, поставив селектор в положение «паркинг». Это предотвратит вращение механизмов АКПП. Дело в том, что смазываются они от отдельного масляного насоса, давление в который подается только при работающем двигателе. При нейтральном положении раздаточной коробки на буксире можно ехать сколько угодно. Правда, функция перевода раздаточной коробки на нейтраль имеется не на всех автомобилях. В таком случае переведите в нейтральное положение АКПП и тяните машину потихонечку, не быстрее 50 км/ч, до ближайшего эвакуатора.

При движении по грунту пользуйтесь возможностью включения низших передач. Чем тяжелее условия, тем ниже должна быть передача. Кроме того, на низших передачах работает функция торможения двигателем, что позволяет более точно дозировать тягу. Ни в коем случае не позволяйте машине буксовать на высших передачах, в положении селектора D. Если автомобиль оснащен понижающей передачей в раздаточной коробке или кнопкой 4L, обязательно ее включите. Это снимет излишнюю нагрузку с АКПП.

Первая.  В особо тяжелых дорожных условиях включайте низшую передачу в АКПП

Можно ли ездить вброд? Вообще для перемещения по водоемам существуют плавсредства, автомобили предназначены для суши. Но если все же пришлось преодолевать водную преграду, то, выбравшись на берег, сразу остановитесь и проверьте масло в АКПП. Эмульсия на щупе – значит, в коробку попала вода. Такое масло надо менять. Получится сделать это на месте  – отлично, нет – включайте пониженную передачу в «раздатке» (если она есть), низшую передачу в АКПП и потихонечку ползите до сервиса. Или воспользуйтесь буксиром.

Кстати, насколько вредны для АКПП буксировка и выдергивание из грязи другого автомобиля? Рассчитан ли вообще «автомат» на подобные процедуры? Заметим, что гидромеханика применяется не только на легковых внедорожниках, но и на карьерных самосвалах. Это свидетельствует о ее высокой надежности и способности передавать высокий крутящий момент в течение длительного времени. С другой стороны, «убитые» при вытаскивании застрявших машин АКПП отнюдь не редкость – но дело тут не в самой буксировке или резком рывке.



Полный арсенал.  Чтобы «автомату» на бездорожье жилось легче, всегда заранее
вдключайте полный привод и пониженную передачу в раздаточной коробке

Чтобы не вывести из строя автоматическую трансмиссию при вытаскивании застрявшего автомобиля, следует соблюдать ряд простых правил. Во-первых, используйте пониженный ряд – включайте 4L. Во-вторых, не позволяйте машине буксовать на высших передачах, особенно на овердрайве (если он есть). Выбирайте максимально возможную низшую – первую или вторую. И помните, что жидкость в гидромеханической трансмиссии может сильно нагреваться при длительной работе с высокой нагрузкой. А значит, при буксировке на значительные расстояния делайте длительные перерывы для охлаждения коробки. А еще лучше заранее поставить дополнительный радиатор охлаждения масла в АКПП и поддон увеличенной емкости.

Видеоверсию нашего урока вы можете посмотреть на сайте media.club4x4.ru.

ЗНАТЬ НАЗУБОК

1. Всегда прогревай АКПП после длительной стоянки.
2. На бездорожье используй понижающий ряд в трансмиссии (4L), если он есть.
3. Не допускай длительной пробуксовки на высших передачах коробки (D).
4. При буксировке своей машины включай нейтраль в раздаточной коробке и паркинг в АКПП. Если нет раздаточной коробки – включай нейтраль в АКПП и буксируй медленно на небольшое расстояние.
5. Надо вытащить другую машину? Включи самую нижнюю передачу в АКПП.

Большой и надёжный. Покупка подержанного KIA Mohave (2009-2019)

Автомобили

Волшебный гараж Нишая Шармы (видео)

Люди

Twisted собрал свой первый Suzuki Jimny, с модным кожаным салоном и турбонаддувом

Автомобили

KG Mobility Tivoli поменял не только шильдики, но и фирменный стиль SsangYong

Автомобили

Исторический Chevrolet Avalanche Base Camp продаётся на eBay

Автомобили

KIA начнёт продажи нового пикапа с Австралии, пытаясь отобрать часть рынка у Toyota Hilux и Ford Ranger

Новости

Новый VW Touareg разоряет прачечные

Новости

Дмитрий Леонтьев.

О зависимости и удовольствии Люди

Rolls-Royce выпустит 62 Cullinan Blue Shadow, вдохновлённых «Линией Ка́рмана»

Автомобили

MINI представила двухцветный Cooper S Countryman ALL4 Uncharted Edition

Автомобили

причины и способы устранения — Юлия Афенова на vc.ru

Нередко во время эксплуатации автомобиля водитель замечает, что АКПП перешла в аварийный режим. Это происходит в случаях, когда автоматом была проведена самостоятельная диагностика и в процессе выделена неисправность, которая по версии компьютера в дальнейшем может нанести серьезный ущерб агрегату. Следствием становится “аварийка”, о которой мы и поговорим в этой статье. Что это, почему образуется и что делать — подробно в нашей статье.

156 205 просмотров

Что такое аварийный режим автоматической коробки передач

Аварийный режим можно назвать профилактикой от серьезных неполадок. Он образуется для того, чтобы оповестить автовладельца об этом, а также своевременно исправить поломку. Если включился аварийный режим — это повод остановиться автомобиль и отбуксировать его в СТО с помощью эвакуатора. Но, если из коробки не доносятся посторонние звуки (скрип, скрежет, стук) и вы убеждены в достаточном объеме масла, то даже при включенном аварийном режиме можно доехать на своем автомобиле в автомастерскую.

Понять, что АКПП встала в аварийку не сложно — на панели приборов загораются индикаторы HOLD, check AT, check engine. Если коробка уже вошла в режим аварийки, то пропадает динамика разгона, резко пропадет разгон даже при тапке в пол, пропадет передача D, а сам автомобиль будет ехать только на третьей передаче.

В таком режиме категорически запрещено длительно использовать автомобиль. Необходимо срочно обратиться к специалистам за диагностикой и дальнейшим ремонтом, иначе больших проблем с автоматом не избежать.

Почему коробка-автомат встает в аварийный режим

Причин образования поломок, из-за которых коробка встает в аварийку, очень много. Мы рассмотрим самые основные.

Неправильный уровень масла

Слишком высокие или низкий уровень трансмиссионной жидкости становятся самой основной и частой причиной выхода АКПП в аварийный режим. ЭБУ коробки анализирует уровень масла, и если он неправильный, сразу выводит узел в аварийку.

Снижение объема масла может образоваться из-за течи, которая образовалась вследствие механических поломок или допущенных ошибок в течение техобслуживания. Чрезмерно большое количество масла приведет к его вспениванию и течи. Масло начнет заливать все ближайшие детали, что также приводит к проблемам работы автомата.

Поломки в гидравлике или механике

Аварийка может включиться в случае механических поломок корпуса трансмиссии, износа фрикционов, неисправностей гидротрансформатора и т.п. Электронный блок управления фиксирует некорректную работу детали и оповещает об этом. В таком случае необходимо срочно обратиться к специалистам по ремонту АКПП.

Проблемы с ЭБУ

Поломки в электронном блоки управления негативно отображаются на работе коробки передач, вплоть до ее полной блокировке и стопе. Поломка может быть постоянной или стихийной. Например, на холодном масле узел может работать нормально, но при повышении температуры в системе выходить в аварийку. Это может говорить о сбое температурного датчика, который нужно заменить.

Резкий выход автомата в аварийку может свидетельствовать о поломках в электропроводке, контактов, датчиков. В таких случаях нужна компьютерная диагностика, а также проверка всех соединений в АКПП. Если же симптомы поломки появляются во время переключения в режим D или с 1 на 2 передачу, появляется шум или стук, а после включается аварийка, то, вероятнее всего, проблема в датчиках вращения вала.

АКПП резко вышла в аварийный режим, что делать?

Если во время движения автоматическая коробка передач вышла в аварийный режим, авто едет только на одной скорости, а остальные заблокированы, но нет возможности в данную минуту поехать в СТО, рекомендуем провести следующие манипуляции:

• Срочно остановить автомобиль, припарковав в безопасном месте. Первое, что нужно сделать — проверить уровень масло с помощью щупа, если он предусмотрен комплектацией коробки. Вытекающее масло ярко-красного цвета, а также запах гари говорит о неправильном уровне масла. Не рекомендуется начинать движение — безопаснее вызвать эвакуатор и поехать на станцию технического обслуживания;
• Если отсутствуют признаки проблем с маслом, проверьте проводку, контакты. Если будет обнаружен плохой контакт и исправлен, вероятнее всего, коробка выйдет из аварийного режима;

• Заглушить мотор и на несколько минут выключить зажигание. Если такие манипуляции не помогли, то на 3-4 минуты выключить минусовую клемму аккумулятора. Нередко в ряде автомобилей такие простые манипуляции помогают коробке выйти из аварийного режима.


Если же вышеперечисленное не помогло, но вы уверены, что уровень масла в норме, продолжайте движение в автомастерскую. Не рекомендуется набирать скорость, маневрировать, стоять в пробке и повышать нагрузки на АКПП. Первоочередная задача — приехать на СТО и сделать диагностику.

Как проводится диагностика АКПП, если она в аварийном режиме?

Только самые первые модификации автоматических коробок передач не имели электронную часть. Более последние и современные коробки имеют электронный блок управления, который систематически проводит самодиагностику. Поэтому первый шаг в диагностике — это подключение компьютерного сканера и считывание кодов ошибки, выданной ЭБУ. Код расшифрует мастер в автомастерской. Также его можно посмотреть в интернете. Наиболее часто возникают следующие коды:

Если код ошибки говорит о электромагнитных клапанах, не торопитесь снимать коробку и проводить дефектовку. Вполне возможно проблема в проводке. Поэтому мастер должен воспользоваться мультиметром и проверить сопротивление проводов и различных датчиков. В этом случае необходимо не только проверить замыкание между проводами, но и замыкание на “-” и “+”.

Если же проблема не в проводке, то необходимо проверить разъемы питания. Бывают случаи, когда следствием некачественного снятия и установки коробки, а также развитием коррозии становится облом пинов разъемов. Отметим, что коробка может переходить в аварийный режим при окислении контактов.

Проводить дефектовку и проверять состояние комплектующих коробке следует только после проверки всех соединений проводки и анализа ее состояния.

Подведем итоги

Причин выхода автоматической коробки передач в аварийный режим великое множество. Независимо от уровня неисправности, выход в аварийку — повод неотложно обратиться к специалистам. Длительная эксплуатация авто при включенном аварийном режиме приведет к очень серьезным неисправностям и дорогостоящему ремонту.

Не рекомендуем самостоятельно решать подобную проблему. Важно обратиться к профессионалам и своевременно провести диагностику, а после исключить проблему. Только в таком случае коробка продолжит исправно работать, продолжая дарить комфорт эксплуатации авто.

Автор статьи: akpp-expert

5 ошибок, связанных с автоматической коробкой передач, которых следует избегать

Большинство людей обычно предпочитают автомобили с автоматической коробкой передач, потому что ими легче управлять, особенно тем, кто только начинает.

Нет необходимости переключать передачи, поскольку вы легко едете из точки А в точку Б. Однако есть несколько потенциальных ловушек, которые могут возникнуть, если вы не будете осторожны. Долговечность автомобиля во многом зависит от нас, поэтому давайте рассмотрим некоторые распространенные ошибки, которые допускают люди при работе с автоматической коробкой передач, и способы их предотвращения.

Как работает автоматическая коробка передач

Коробка передач автомобиля отвечает за передачу мощности двигателя на трансмиссию и дифференциацию скоростей. В автоматической трансмиссии используется ряд муфт и ремней с гидравлическим управлением для включения и выключения передач без участия водителя.

Это означает, что водители могут сосредоточиться на других вещах во время вождения и должны беспокоиться только о переключении передач при движении вверх или вниз по склону. Коробка передач заполнена специальной жидкостью, которая охлаждает и смазывает ее. Жидкость также содержит моющее средство, поддерживающее чистоту движущихся частей.

Со временем жидкость может загрязниться и ее необходимо заменить. Первая передача в автоматической коробке передач, как правило, низкая. Эта передача включается, когда автомобиль трогается с места. Затем трансмиссия переключается на вторую передачу, а затем на третью по мере увеличения скорости автомобиля. Четвертая и пятая передачи обычно являются повышающими передачами, которые включаются на более высоких скоростях.

Эта передача способствует экономии топлива за счет снижения оборотов двигателя. Большинство автоматических коробок передач имеют гидротрансформатор, отвечающий за передачу мощности двигателя на коробку передач. Преобразователь крутящего момента представляет собой гидравлическую муфту, которая использует гидравлическое давление для увеличения крутящего момента двигателя. Трансмиссия также имеет регулятор, который регулирует скорость двигателя.

Регулятор скорости связан с педалью акселератора и предотвращает слишком высокие обороты двигателя. Трансмиссия управляется серией соленоидов, которые направляют поток гидравлической жидкости. Модуль управления коробкой передач управляет этими соленоидами (TCM), компьютером, который отслеживает скорость автомобиля и положение переключателя передач.

Когда автомобиль переключается в режим движения, TCM посылает сигнал на соответствующий соленоид, который включает сцепление или ремень и запускает автомобиль на первой передаче.

Когда автомобиль разгоняется, TCM посылает сигналы другим соленоидам, которые включают другие передачи. Когда автомобиль замедляется, TCM сигнализирует трансмиссии о переходе на более низкую передачу. TCM также может включать повышающую передачу коробки передач, когда автомобиль движется с постоянной скоростью. В большинстве современных автомобилей коробка передач управляется электронным блоком управления (ЭБУ).

ЭБУ — это компьютер, который управляет двигателем и трансмиссией. ЭБУ получает данные от датчиков, которые контролируют скорость автомобиля, обороты двигателя и работу педалей акселератора и тормоза. ЭБУ связывается с модулем управления трансмиссией (TCM), компьютером, который отслеживает обороты двигателя и трансмиссию. Чтобы ваша автоматическая коробка передач работала безотказно, никогда не делайте этих пяти вещей.

1. Никогда не переключайтесь случайно с ведущего на задний ход в автоматической коробке передач.

Изображение предоставлено: Hatsukari715/Wikimedia Commons текстовые сообщения, поиск своей любимой музыкальной станции или поиск упавших предметов. Выполняя эти действия, вы можете случайно переключиться с привода на задний ход.

Это приведет к катастрофическому повреждению вашей трансмиссии. В некоторых автомобилях есть функция аварийного отключения, помогающая защитить коробку передач в случае такого инцидента, но рисковать не стоит. В конце концов, замена трансмиссии может стоить вам больших денег, поэтому водите безопасно и избегайте подобных ошибок.

2. Избегайте движения по глубокой воде в автомобиле с автоматической коробкой передач

Изображение предоставлено Кеннетом Алленом/Wikimedia Commons

Жидкости в автомобилях с автоматической коробкой передач расширяются и сжимаются при нагревании и охлаждении. Трансмиссия имеет вентиляционное отверстие для сброса избыточного давления. При движении по глубокой воде вода засасывается в вентиляционное отверстие и в коробку передач.

Нет ничего хуже, чем вода в коробке передач.

Если повезет, вы сможете его смыть. В противном случае ваша трансмиссия будет разрушена и ее нужно будет заменить, что опять-таки обойдется в тысячи долларов.

3. Выгорание — это круто, но может повредить вашу коробку передач

Изображение предоставлено Zeeboid/Wikimedia Commons Вы можете сжечь сцепление в механической коробке передач. Однако в автомобиле с автоматической коробкой передач вы можете потерять поршень и сломать коробку передач, пытаясь выглядеть круто. Вам также придется потратить деньги на новые шины. К счастью, есть приложения для поиска дешевых шин и услуг, когда это необходимо.

4. Не работайте на холостом ходу в течение длительного времени

Изображение предоставлено: Педро Рибейру Симойнс/Wikimedia Commons

Вы бы не подумали, что такая обычная вещь, как работа на холостом ходу, может повредить вашу автоматическую коробку передач. Мы все были там, ожидая, пока вещи будут доставлены в наши машины, или ожидая прибытия друга. Но, работая на холостом ходу с автомобилем в движении, мы не осознаем, какое напряжение испытывает трансмиссия из-за выделяемого тепла.

Длительная работа на холостом ходу вредна для вашего автомобиля. Вместо этого лучше заглушить машину или даже поставить ее на стоянку. При парковке автомобиля трансмиссия не подключается, что снижает мощность, передаваемую гидротрансформатором, тем самым уменьшая тепловыделение. Это снижает нагрузку на трансмиссию и предотвращает ненужный износ.

5. Регулярно меняйте трансмиссионную жидкость Пренебрежение заменой жидкостей не является одним из них. Регулярная замена трансмиссионной жидкости обеспечивает чистоту компонентов и оптимальную температуру их работы. Вы можете подумать, что, поскольку вы используете синтетические жидкости, вы хорошо продлеваете срок службы автомобиля, но это не так.

Со временем все масла выходят из строя, в том числе и синтетические. Синтетика просто служит дольше. Важно время от времени менять трансмиссионную жидкость, чтобы продлить срок службы вашей автоматической коробки передач.

Позаботьтесь о своей трансмиссии, и она позаботится о вас

Обслуживание вашего автомобиля с автоматической коробкой передач позволит ему прослужить 200 000 миль и даже дольше. Без трансмиссии ваша машина никуда не поедет, поэтому вам следует избегать ошибок, которые увеличивают ненужный износ. Вывод здесь состоит в том, чтобы хорошо заботиться о вашей автоматической коробке передач, и она позаботится о вас.

Как работает автоматическая коробка передач | Искусство мужественности

С возвращением в Gearhead 101 — серию статей об основах работы автомобилей для начинающих автомобилистов.

Если вы следили за Gearhead 101, вы знаете, как работает автомобильный двигатель, как двигатель передает мощность, которую он вырабатывает, через трансмиссию, и как механическая коробка передач функционирует как своего рода распределительный щит между двигателем и трансмиссией. .

Но большинство людей в наши дни (по крайней мере, если вы живете в Соединенных Штатах) ездят на машинах с автоматической коробкой передач . Вы когда-нибудь задумывались, как ваш автомобиль может переключаться на соответствующую передачу без каких-либо действий, кроме нажатия на педаль газа или тормоз?

Держись за задницу. Мы собираемся познакомить вас с одним из самых удивительных образцов механической (и гидродинамической) инженерии в истории человечества: автоматической коробкой передач.

(Серьезно, я не преувеличиваю: как только вы поймете, как работают автоматические коробки передач, вы будете поражены тем, что люди смогли придумать эту штуку без компьютеров.)

Время обзора: назначение коробки передач

Прежде чем мы углубимся во все тонкости работы автоматической коробки передач, давайте кратко рассмотрим, зачем транспортным средствам нужна коробка передач — любого типа — в первую очередь.

Как уже говорилось в нашем учебнике по работе автомобильного двигателя, двигатель вашего автомобиля создает мощность вращения. Чтобы двигать машину, нам нужно передать эту вращающую силу на колеса. Это то, что делает трансмиссия автомобиля, частью которой является трансмиссия.

Но вот проблема: двигатель может вращаться только в пределах определенной скорости, чтобы работать эффективно. Если он вращается слишком низко, вы не сможете заставить машину тронуться с места; если он вращается слишком быстро, двигатель может самоуничтожиться.

Нам нужен какой-то способ увеличить мощность, вырабатываемую двигателем, когда это необходимо (начало движения с места, подъем в гору и т. д.), а также уменьшить мощность, отправляемую двигателем, когда это не требуется. необходимо (спуск, очень быстрая скорость, резкое торможение).

Войти в передачу.

Коробка передач обеспечивает оптимальную скорость вращения двигателя (ни слишком медленную, ни слишком быструю), одновременно обеспечивая колеса необходимой мощностью, необходимой для движения и остановки автомобиля, независимо от ситуации, в которой вы оказались. Он находится между двигателем и остальной частью трансмиссии и действует как распределительный щит автомобиля.

Ранее мы подробно рассказывали о том, как механические коробки передач достигают этого с помощью передаточных чисел. Соединив шестерни разного размера друг с другом, вы можете увеличить мощность, передаваемую остальной части автомобиля, без существенного изменения скорости вращения двигателя. Если вы еще не поняли идею передаточных чисел, я рекомендую вам посмотреть видео, которое мы включили в прошлый раз, прежде чем двигаться дальше; ничто другое не будет иметь смысла, если вы не поймете эту концепцию.

С механической коробкой передач вы управляете включенными передачами, нажимая сцепление и переключая передачи на место.

В автоматической коробке передач блестящая инженерия определяет, какая передача включена, и вам не нужно делать ни черта, кроме как нажимать на педали газа или тормоза. Это автомобильная магия.

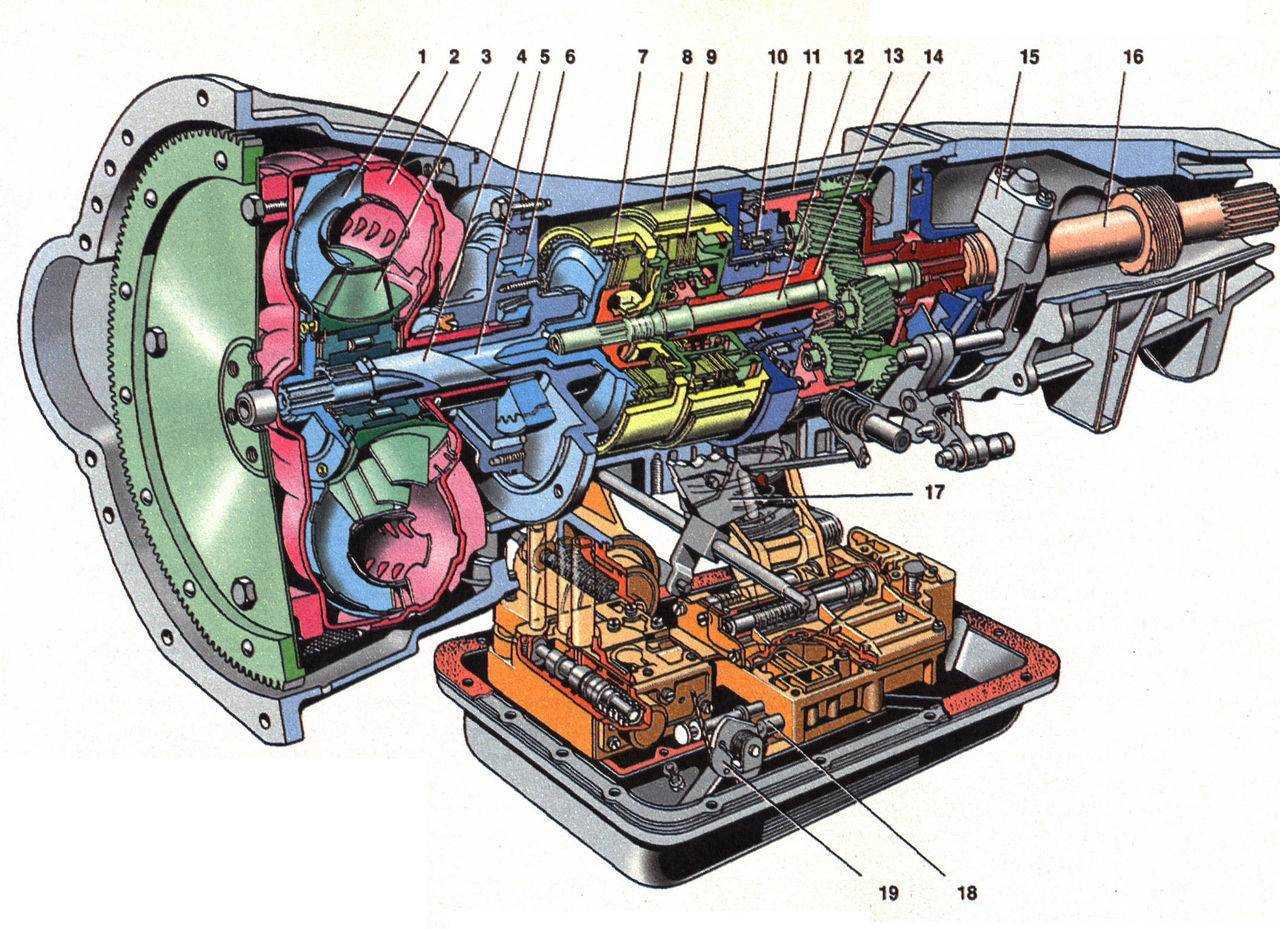

Детали автоматической коробки передач

Итак, к настоящему моменту вы должны иметь общее представление о назначении коробки передач: она обеспечивает оптимальную скорость вращения двигателя (ни слишком медленную, ни слишком быструю), одновременно обеспечивая работу колес. с нужным количеством энергии, чтобы двигаться и останавливать автомобиль, независимо от ситуации.

Давайте посмотрим на детали, которые позволяют это сделать в случае с автоматической коробкой передач:

Картер коробки передач

В картере коробки передач находятся все части коробки передач. Он чем-то похож на колокольчик, поэтому его часто называют «кожухом колокола». Корпус трансмиссии обычно изготавливается из алюминия. Помимо защиты всех движущихся шестерен трансмиссии, кожух колокола на современных автомобилях имеет различные датчики, которые отслеживают входную скорость вращения двигателя и выходную скорость вращения остальной части автомобиля.

Гидротрансформатор

Вы никогда не задумывались, почему вы можете включить двигатель вашего автомобиля, но он не движется вперед? Ну, это потому, что поток мощности от двигателя к трансмиссии отключен. Это отключение позволяет двигателю продолжать работу, даже если остальная часть трансмиссии автомобиля не получает мощности. На механической коробке передач вы отключаете питание от двигателя к трансмиссии, выжимая сцепление.

Но как отключить питание двигателя от остальной части трансмиссии на автоматической коробке передач без сцепления?

Конечно, с гидротрансформатором.

Вот тут-то и начинается черная магия автоматических коробок передач (мы еще даже не дошли до планетарных передач).

Гидротрансформатор находится между двигателем и коробкой передач. Это похоже на пончик, который находится внутри большого отверстия колокола трансмиссии. Он выполняет две основные функции по передаче крутящего момента:

1. Передает мощность от двигателя на первичный вал коробки передач
2. Умножает выходной крутящий момент двигателя

Он выполняет эти две функции благодаря гидравлической мощности, обеспечиваемой трансмиссионной жидкостью внутри вашей коробки передач.

Чтобы понять, как это работает, нам нужно знать, как работают различные части гидротрансформатора.

Детали гидротрансформатора

В большинстве современных автомобилей гидротрансформатор состоит из четырех основных частей: 1) насоса, 2) статора, 3) турбины и 4) гидротрансформатора. схватить.

1. Насос (он же рабочее колесо). Насос выглядит как вентилятор. Он имеет множество лопастей, исходящих из его центра. Насос крепится непосредственно к корпусу гидротрансформатора, который, в свою очередь, крепится болтами непосредственно к маховику двигателя. Следовательно, насос вращается с той же скоростью, что и коленчатый вал двигателя. (Вы должны помнить об этом, когда мы рассмотрим, как работает гидротрансформатор.) Насос «качает» трансмиссионную жидкость наружу от центра к . . .

2. Турбина. Турбина находится внутри корпуса гидротрансформатора. Как и насос, он выглядит как вентилятор. Турбина соединяется непосредственно с входным валом коробки передач. Он не подключен к насосу, поэтому может двигаться с другой скоростью, чем насос. Это важный момент. Это то, что позволяет двигателю вращаться с другой скоростью, чем остальная часть трансмиссии.

Турбина может вращаться благодаря трансмиссионной жидкости, подаваемой насосом. Лопасти турбины сконструированы таким образом, что поступающая на них жидкость перемещается к центру турбины и обратно к насосу.

3. Статор (он же Реактор). Статор находится между насосом и турбиной. Это похоже на лопасть вентилятора или пропеллер самолета (вы видите здесь закономерность?). Статор делает две вещи: 1) более эффективно отправляет трансмиссионную жидкость из турбины обратно в насос и 2) увеличивает крутящий момент, поступающий от двигателя, чтобы помочь машине двигаться, но затем передает меньший крутящий момент, когда машина движется с хорошей скоростью. клип.

Это достигается благодаря умной инженерии. Во-первых, лопасти реактора сконструированы таким образом, что когда трансмиссионная жидкость, выходящая из турбины, попадает на лопасти статора, жидкость отклоняется в том же направлении, что и вращение насоса.

Во-вторых, статор соединен с неподвижным валом трансмиссии через обгонную муфту. Это означает, что статор может двигаться только в одном направлении. Это гарантирует, что жидкость из турбины будет направлена ​​в одном направлении. Статор начнет вращаться только тогда, когда скорость жидкости от турбины достигнет определенного уровня.

Эти два конструктивных элемента статора облегчают работу насоса и создают большее давление жидкости. Это, в свою очередь, создает усиленный крутящий момент на турбине, а поскольку турбина соединена с трансмиссией, больший крутящий момент может передаваться на трансмиссию и остальную часть автомобиля. Фух.

4. Муфта гидротрансформатора. Благодаря тому, как работает гидродинамика, мощность теряется, когда трансмиссионная жидкость проходит от насоса к турбине. Это приводит к тому, что турбина вращается с несколько меньшей скоростью, чем насос. Это не проблема, когда автомобиль начинает движение (на самом деле разница в скорости позволяет турбине передавать больший крутящий момент на трансмиссию), но когда он движется, эта разница приводит к некоторой неэффективности использования энергии.

Чтобы свести на нет эту потерю энергии, большинство современных гидротрансформаторов имеют муфту гидротрансформатора, соединенную с турбиной. Когда автомобиль достигает определенной скорости (обычно 45-50 миль в час), муфта гидротрансформатора включается и заставляет турбину вращаться с той же скоростью, что и насос. Компьютер контролирует, когда муфта гидротрансформатора включена.

Итак, это детали гидротрансформатора.

Давайте соберем все вместе и посмотрим, как будет выглядеть действие гидротрансформатора при переходе от полной остановки к крейсерской скорости:

Вы включаете двигатель, и он работает на холостом ходу. Насос вращается с той же скоростью, что и двигатель, и подает трансмиссионную жидкость к турбине, но, поскольку двигатель вращается не очень быстро при полной остановке, турбина не вращается так быстро, поэтому она не может подавать. крутящий момент на трансмиссию.

Вы жмете на газ. Это заставляет двигатель вращаться быстрее, что приводит к более быстрому вращению насоса гидротрансформатора. Поскольку насос вращается быстрее, трансмиссионная жидкость движется от насоса достаточно быстро, чтобы турбина начала вращаться быстрее. Лопасти турбины направляют жидкость к статору. Статор еще не вращается, потому что скорость трансмиссионной жидкости недостаточно высока.

Но из-за конструкции лопастей статора, когда жидкость проходит через них, она отводит жидкость обратно к насосу в том же направлении, что и насос. Это позволяет насосу перекачивать жидкость обратно в турбину с более высокой скоростью и создает большее давление жидкости. Когда жидкость возвращается к турбине, она делает это с большим крутящим моментом, в результате чего турбина передает больший крутящий момент на трансмиссию. Автомобиль начинает двигаться вперед.

Снова и снова этот цикл продолжается по мере того, как ваша машина набирает скорость. Когда вы достигаете крейсерской скорости, трансмиссионная жидкость достигает давления, при котором лопасти реактора начинают вращаться. При вращении реактора крутящий момент уменьшается. В этот момент вам не нужен большой крутящий момент для движения автомобиля, потому что автомобиль движется с хорошей скоростью. Муфта гидротрансформатора включается и заставляет турбину вращаться с той же скоростью, что и насос и двигатель.

Итак, преобразователь крутящего момента — это то, что позволяет или предотвращает передачу мощности от двигателя к трансмиссии и умножает крутящий момент на трансмиссию, чтобы заставить автомобиль трогаться с мертвой точки. Пришло время взглянуть на части трансмиссии, которые позволяют автомобилю переключаться автоматически.

Планетарные передачи

По мере того, как ваш автомобиль достигает более высоких скоростей, ему требуется меньший крутящий момент, чтобы поддерживать движение автомобиля. Трансмиссии могут увеличивать или уменьшать крутящий момент, передаваемый на колеса автомобиля, благодаря передаточному числу. Чем меньше передаточное число, тем больше крутящий момент передается. Чем выше передаточное число, тем меньше крутящий момент.

На механической коробке передач для изменения передаточных чисел необходимо переключить рычаг переключения передач.

В автоматической коробке передач передаточные числа увеличиваются и уменьшаются автоматически. И это возможно благодаря хитроумной конструкции планетарной передачи.

Планетарная передача состоит из трех компонентов:

1. Солнечная шестерня. Расположен в центре планетарного ряда.
2. Планетарные шестерни и их водила. Три или четыре шестерни меньшего размера, окружающие солнечную шестерню и находящиеся в постоянном зацеплении с солнечной шестерней. Планетарные шестерни (или шестерни) установлены и поддерживаются водилом. Каждая из планетарных шестерен вращается на отдельных валах, соединенных с водилой. Планетарные шестерни не только вращаются, но и вращаются вокруг солнечной шестерни.
3. Зубчатый венец. Зубчатый венец является внешним зубчатым колесом и имеет внутренние зубья. Зубчатый венец окружает остальную часть набора шестерен, и его зубья находятся в постоянном зацеплении с планетарными шестернями.

Одинарный планетарный ряд обеспечивает передачу заднего хода и пять уровней передачи вперед. Все зависит от того, какой из трех компонентов зубчатой ​​передачи движется или остается неподвижным.

Давайте посмотрим на это в действии с различными компонентами, действующими как входная шестерня (шестерня, которая генерирует мощность), выходная шестерня (шестерня, которая получает мощность) или неподвижно.

Солнечная шестерня: входная шестерня / Водило планетарной передачи: выходная шестерня / Кольцевая шестерня: удерживается неподвижно

В этом сценарии солнечная шестерня является входной шестерней. Зубчатый венец не двигается. Когда солнечная шестерня движется, а зубчатый венец удерживается на месте, планетарные шестерни будут вращаться на собственных несущих валах и перемещаться внутри зубчатого венца, но в направлении, противоположном направлению солнечной шестерни. Это заставляет водило вращаться в том же направлении, что и солнечная шестерня. Таким образом, водила становится выходной шестерней.

Эта конфигурация создает низкое передаточное число, что означает, что входная шестерня (в данном случае солнечная шестерня) вращается быстрее, чем выходная шестерня (водило планетарной передачи). Но крутящий момент, создаваемый водилом планетарной передачи, намного больше, чем у солнечной шестерни.

Такая конфигурация используется, когда автомобиль только заводится.

Солнечная шестерня: неподвижна / Водило планетарной передачи: выходная шестерня / Кольцевая шестерня: входная шестерня

он передает мощность на систему передач). Поскольку солнечная шестерня удерживается, вращающиеся планетарные шестерни будут ходить вокруг солнечной шестерни и нести с собой водило планетарной передачи.

Водило планетарной передачи движется в том же направлении, что и зубчатый венец, и является выходной шестерней.

Эта конфигурация создает немного более высокое передаточное число, чем первая конфигурация. Но входная шестерня (коронная шестерня) по-прежнему вращается быстрее, чем выходная шестерня (водило планетарной передачи). Это приводит к тому, что планетарная передача передает больший крутящий момент или мощность на остальную часть трансмиссии. Эта конфигурация, вероятно, будет использоваться, когда ваша машина ускоряется после полной остановки или когда вы едете в гору.

Солнечная шестерня: входная шестерня / Водило планетарной передачи: выходная шестерня / Кольцевая шестерня: входная шестерня

В этом сценарии и солнечная шестерня, и коронная шестерня действуют как входные шестерни. То есть оба вращаются с одинаковой скоростью и в одном направлении. Это приводит к тому, что планетарные шестерни не вращаются на своих отдельных валах. Почему? Если зубчатый венец и солнечная шестерня являются входными элементами, внутренние зубья зубчатого венца будут пытаться вращать планетарные шестерни в одном направлении, в то время как внешние зубья солнечной шестерни будут пытаться вращать их в противоположном направлении. Так они фиксируются на месте. Весь узел (солнечная шестерня, водило планетарной передачи, зубчатый венец) движется вместе с одинаковой скоростью и передает одинаковую мощность. Когда вход и выход передают одинаковый крутящий момент, это называется прямым приводом.

Эта схема будет работать, когда вы едете со скоростью около 45-50 миль в час.

Солнечная шестерня: удерживается неподвижно / водило планетарной передачи: входная шестерня / кольцевая шестерня: выходная шестерня

система передач. Кольцевая шестерня теперь является выходной шестерней.

При вращении водила планетарные шестерни вынуждены ходить вокруг удерживаемой солнечной шестерни, что приводит в движение зубчатый венец быстрее. Один полный оборот водила планетарной передачи приводит к тому, что зубчатый венец совершает более одного полного оборота в одном и том же направлении. Это высокое передаточное число, обеспечивающее большую выходную скорость, но меньший крутящий момент. Эта схема также известна как «овердрайв».

Вы будете в этой конфигурации, когда едете по автостраде со скоростью 60+ миль в час.

Автоматическая коробка передач обычно имеет более одного планетарного ряда. Они работают вместе, чтобы создать несколько передаточных чисел.

Поскольку шестерни в планетарной системе передач находятся в постоянном зацеплении, переключение передач производится без включения и выключения шестерен, как в механической коробке передач.

Но как автоматическая коробка передач определяет, какие части планетарной системы передач должны работать как входная шестерня, как выходная шестерня или оставаться неподвижными, чтобы мы могли получить эти различные передаточные числа?

С помощью тормозных лент и муфт внутри трансмиссии.

Тормозные ленты и муфты

Тормозные ленты изготовлены из металла, футерованного органическим фрикционным материалом. Тормозные ленты могут затягиваться, чтобы удерживать кольцо или солнечную шестерню в неподвижном состоянии, или ослабляться, чтобы позволить им вращаться. Натяжение или ослабление тормозной ленты контролируется гидравлической системой.

Ряд муфт также соединяются с различными частями планетарной системы передач. Сцепления трансмиссии в автоматических коробках передач состоят из нескольких металлических и фрикционных дисков (поэтому их иногда называют «многодисковым сцеплением в сборе»). Когда диски прижимаются друг к другу, это приводит к включению сцепления. Муфта может привести к тому, что часть планетарной передачи станет входной шестерней, или она может стать неподвижной. Это просто зависит от того, как он связан с планетарной передачей. Включается сцепление или нет, определяется комбинацией механической, гидравлической и электрической конструкции. И все это происходит автоматически.

Теперь сложно понять, как различные муфты работают вместе, чтобы удерживать и приводить в движение различные компоненты. Слишком сложно, чтобы описать это в тексте. Это лучше всего понять визуально. Я настоятельно рекомендую просмотреть это видео, которое проведет вас через это:

Как работает автоматическая коробка передач

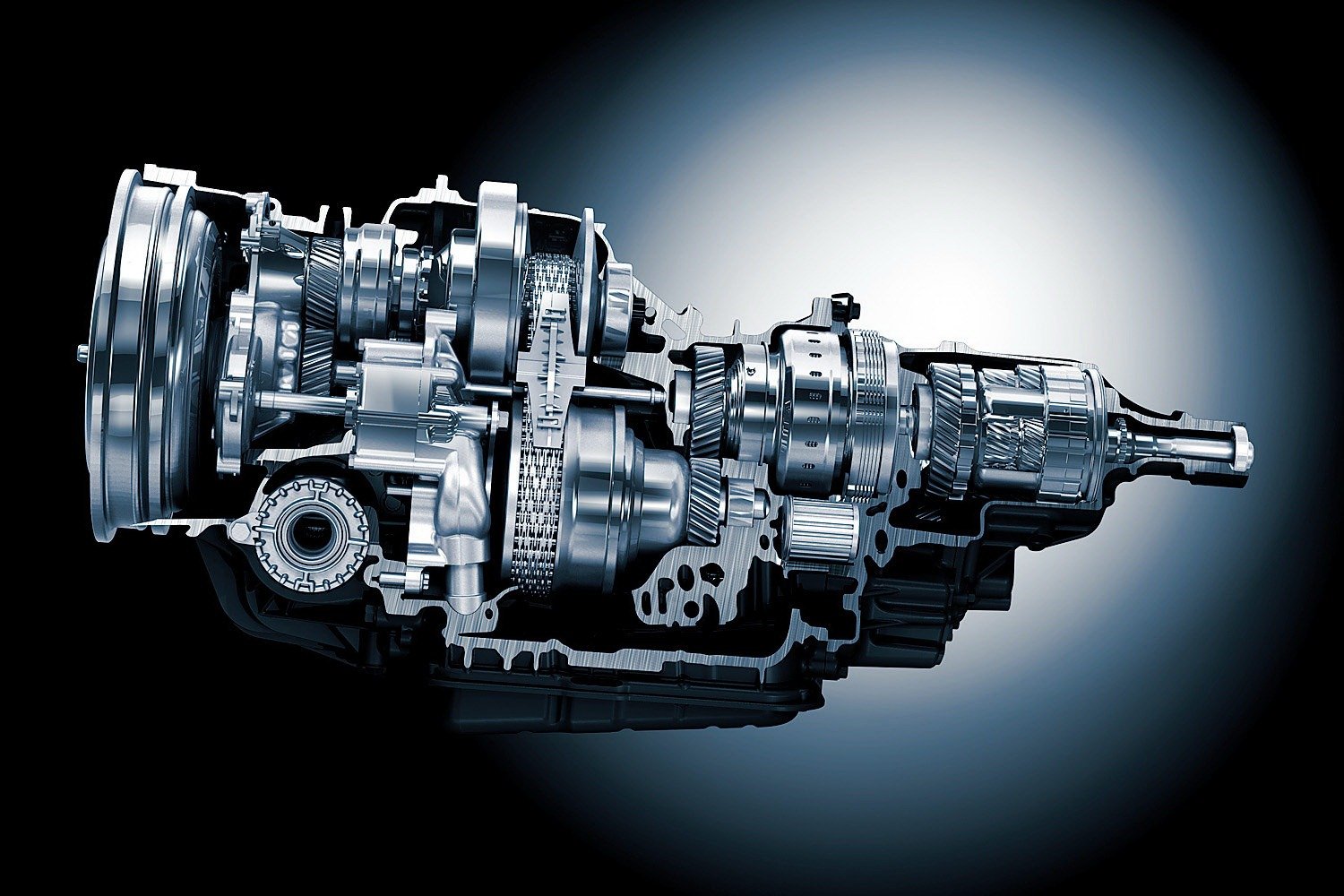

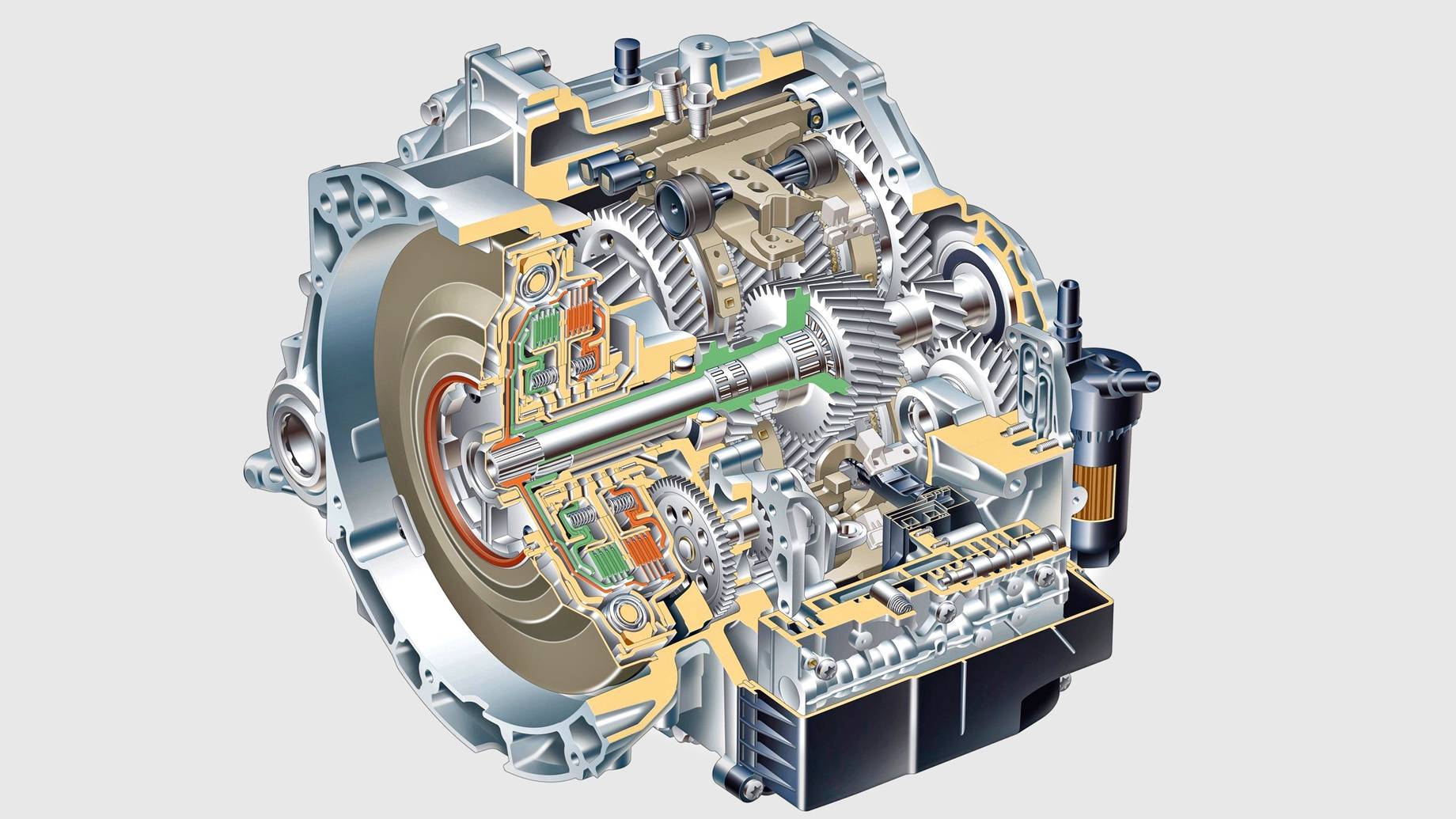

Как вы можете видеть, внутри автоматической коробки передач много движущихся частей. В нем используется сочетание механической, гидравлической и электрической инженерии, чтобы обеспечить плавный переход от полной остановки к крейсерской скорости на шоссе.

Итак, давайте рассмотрим общую картину потока мощности в автоматической коробке передач.

Двигатель подает мощность на насос гидротрансформатора .

Насос передает мощность на турбину гидротрансформатора через трансмиссионную жидкость.

Турбина отправляет трансмиссионную жидкость обратно в насос через статор .

Статор умножает мощность трансмиссионной жидкости, позволяя насосу передавать больше мощности обратно на турбину. Внутри гидротрансформатора создается вихревое силовое вращение.

Турбина соединена с центральным валом, который соединяется с коробкой передач. Когда турбина вращается, вал вращается, передавая мощность на первый планетарный ряд трансмиссии.

В зависимости от того, какое многодисковое сцепление или тормозная лента задействованы в трансмиссии, мощность от гидротрансформатора будет вызывать солнечную шестерню , водило планетарной передачи или зубчатый венец планетарная система передач, чтобы двигаться или оставаться неподвижным.

В зависимости от того, какие части планетарной системы движутся или нет, определяет передаточное число . Независимо от того, какой у вас механизм планетарной передачи (солнечная шестерня действует как вход, водило планетарной передачи действует как выход, зубчатый венец неподвижен — см. выше), будет определять количество мощности, которую трансмиссия передает на остальную часть трансмиссии.

Так, в общих чертах, работает автоматическая коробка передач. Есть датчики и клапаны, которые регулируют и модифицируют вещи, но в этом суть.
