Как проверить утечку тока в автомобиле мультиметром

Время чтения: 6 минут

Мультиметр – это комбинированный прибор, предназначенный для измерения электрических величин: напряжения, сопротивления и силы тока.

Мультиметры пользуются спросом не только среди электриков, но и у простых граждан. Так, например, автомобилисты используют аппарат для проверки зажигания, генератора, утечки тока из аккумулятора, для прозвона проводов.

Читайте также: Что такое мультиметр?

Как проверить аккумулятор мультиметром

Для полностью заряженного аккумулятора нормальным является напряжение 12,7 Вольт. Если заряд в пределах от 12,1 до 12,4 Вт, то значит аккумулятор заряжен на 50%. Показатели 11,6-11,7 Вт говорят о том, что завести машину не получится и требуется срочная зарядка.

Алгоритм проверки:

• Выбираем режим проверки постоянного напряжения DCV.
• Устанавливаем в положение 20 Вольт.
  Данный диапазон означает, что нам будет показано любое значение ниже 20.
• Подсоединяем провода к клеммам аккумулятора: черный к минусу, красный к плюсу.
• Смотрим на результаты замера.

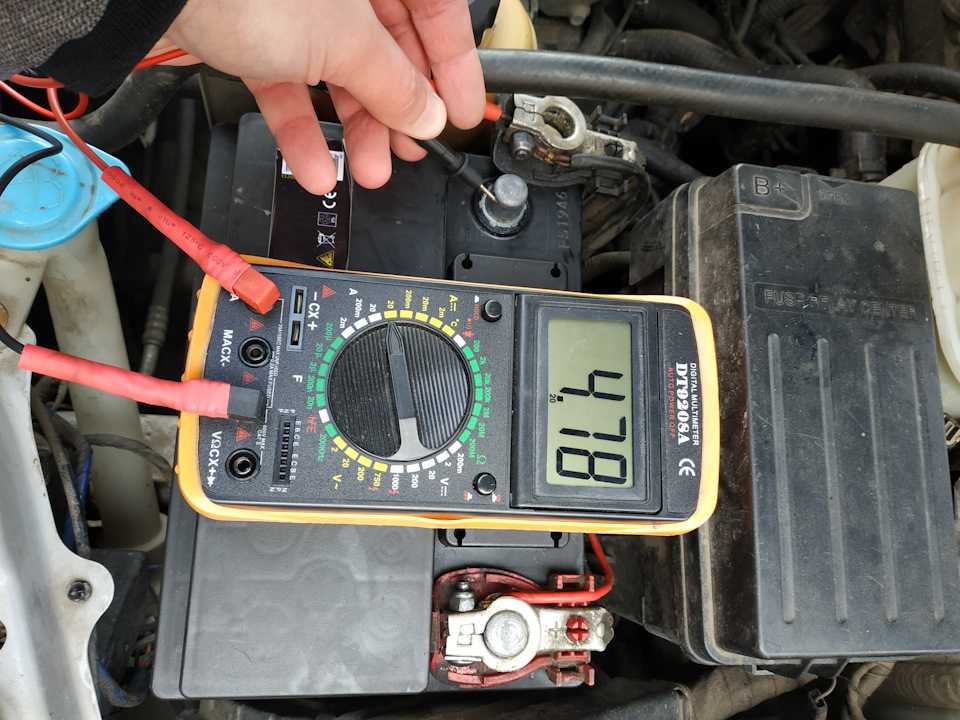

Проверка автомобильного аккумулятора цифровым мультиметром

Как проверить емкость аккумулятора

Емкость аккумулятора – это характеристика, показывающая сколько энергии отдаст батарея при определенном напряжении за отдельно взятый промежуток времени.

Для измерения данной величины кроме мультиметра потребуется нагрузка. Значение емкости можно посмотреть в документации на аккумуляторную батарею. Нагрузка, которая должна забрать половину тока, высчитывается самостоятельно. То есть если емкость аккумулятора 7А/ч, то нужна нагрузка в 3,5 Вт.

Рекомендуем использовать в качестве нагрузки автомобильную лампочку из фары в 35-40Вт.

Подключаем нагрузку и ждем несколько минут, если она начала тускнеть, значит имеются проблемы с емкостью аккумулятора.

Если лампочка продолжает ярко гореть, то узнаем напряжение, не отключая нагрузку. Напряжение от 12,4 В говорит о том, что аккумулятор исправен. Если проверка проводилась из-за проблем с зажиганием, то причину в виде аккумулятора можно смело исключать. Напряжение в диапазоне от 12 до 12,4 В говорит о том, что источник питания необходимо зарядить и в ближайшее время задуматься о покупке нового аккумулятора.

Читайте также: Как выбрать мультиметр

Проверка утечки тока мультиметром

При ежедневной эксплуатации машины, утечка тока компенсируется зарядкой аккумулятора от генератора. Если автомобилем долго не пользоваться, то утечка тока ведет в полной разрядке аккумуляторной батареи.

Нормальные показатели зависят от марки и модели автомобиля. В среднем для машины иностранного производства класса «В» и «С» нормой считается утечка тока не более 40 мА.

Алгоритм действий:

• откручиваем клемму «-»;
• выбираем на мультиметре режим измерения тока – DCA;
• прикасаемся одним щупом к клемме, а вторым к контакту АКБ;
• смотрим на дисплей. Если значения показаны в миллиамперах, то все нормально, если в амперах, то значит есть серьезная утечка тока.

Проверка генератора мультиметром

При проверке генератор можно не извлекать из-под капота.

Алгоритм действий:

• Замеряем напряжение при заглушенном двигателе.
  В норме оно должно быть 12,5-12,7В;
• Заводим машину и вновь делаем замер;
  При этом важно, чтобы все электрические автомобильные приборы были выключены.
  Нормальное напряжение в таком состоянии – 13,8-14,5 Вольт.
• Подключаем нагрузку: музыку, фары, печку и смотрим что стало с напряжением.
  В идеале оно должно в пределах 13,8-14В. Если показатели ниже, значит есть проблемы с генератором.

Проверка диодов в генераторе

Одной из самых серьезных поломок в генераторе является пробой диодов выпрямительного моста. Если клеммы аккумулятора подключить в обратной полярности, то произойдет переплюсовка и возникнут пробои диодов. Вместе с этим могут еще сгореть несколько предохранителей и блоков в машине.

При пробое сопротивление диода становится практически нулевым.

Чтобы найти пробои в диодах в генераторе следует:

• отключить генератор от аккумулятора;
• отключить провод, ведущий к клемме «30»;
• подключить мультиметр между клеммой «30» и отключенным проводом генератора.

Ток разряда больше 0,5мА свидетельствует о пробое.

Проверка ротора генератора

Устанавливаем на мультиметре режим измерения сопротивления и делаем замеры между контактными кольцами. Нормальные значения сопротивления обмотки колеблются в пределах от от 2,3 до 5,1 Ом. Если больше, то между выводами обмотки или кольцами плохой контакт. Если значение меньше, то дело скорее всего в межвитковом замыкании.

Чтобы проверить потребляемый обмоткой ток устанавливаем режим DCA (измерение тока). Выставляем значение 12В и подаем его на кольца и в разрыве цепи делаем замеры. Показания в норме должны быть в пределах 3-4,5 Ам.

Как проверить свечи зажигания

Для проверки необходимо один провод от мультиметра присоединить к выходу свечи, а второй к месту резьбы (цоколю). При такой манипуляции должна возникнуть искра длиной в среднем 4мм.

Как прозвонить провода

Для того, чтобы проверить целостность проводов с помощью мультиметра следует установить режим сопротивления (Ω).

При однопроводной схеме один провод присоединяем к отрицательной клемме, а второй с контактом проверяемой цепи. Если на экране появляется значение равное проходящим вольтам, то провод исправен и приступаем к проверке следующего. Если прибор ничего не показал, то значит вы нашли поврежденный провод.

Автор:

Гладских Анна, контент-редактор

Как мультиметром проверить утечку тока на автомобиле: тестирование АКБ, устранение неисправностей

Расход энергии бортовой системой автомобиля даже при выключенном зажигании – нормальная ситуация для современного «умного» оборудования. Но если наутро или через неделю стоянки практически новый аккумулятор садится «в ноль», то самое время обратиться в сервисный центр или решить проблему самостоятельно, предварительно разобравшись, как мультиметром проверить утечку тока на автомобиле.

Содержание

1. Что такое утечка и как она проявляется
2. Поиск и устранение неисправности
3. Измерение общего тока
4. Поэтапное отключение потребителей
5. Другие причины разрядки АКБ
6. Тестирование аккумулятора на саморазряд
7. Проверка работоспособности генератора

Что такое утечка и как она проявляется

Утечка – это незапланированный ток, который протекает в электрической цепи. В бортовой сети автомобиля он может быть вызван двумя причинами:

• неисправность проводки и оборудования, нарушение их рабочего режима;
• ошибки в монтаже проводки, оборудования или неправильная его настройка.

К первому пункту можно отнести перетирание проводки, замыкание оголенных проводов и контактов оборудования токопроводящими жидкостями (вода, пыль, электролит и пр.

), поломка и выход из строя электроприборов. Причем поломка может быть частичной, лишь вызывающей повышенный потребляемый ток, к примеру, охранной системой или магнитолой. При этом визуально неисправность может и не проявляться или проявляться слабо.

Второй пункт обычно вызван неумелым монтажом или неправильной эксплуатацией электрооборудования. К примеру, при выключении зажигания не отключается обогрев стекол или музыкальный центр не переходит в спящий режим, продолжая питать усилитель мощности.

Во всех вышеперечисленных случаях происходит незапланированная утечка, которая вызывает ускоренный разряд аккумуляторной батареи. При этом скорость разряда может быть достаточно высокой. Нередки случаи, когда уже через сутки – двое, а то и наутро водитель не может завести автомобиль. А если оставить машину с такой неисправностью на неделю, то глубокий разряд АКБ может полностью вывести батарею из строя.

Основная причина, дающая повод бить тревогу, – подозрительно быстрый разряд аккумулятора при выключенном зажигании. Если автомобилист заметил, что наутро или даже через неделю стоянки аккумулятор плохо «крутит» или «не крутит» вовсе, то самое время проверить электрооборудование своего автомобиля на ток утечки. При этом найти и устранить проблему нужно как можно скорее, поскольку утечка – не только сложности с пуском двигателя, но и большая вероятность серьезной аварии – короткого замыкания, выхода из строя дорогостоящего оборудования, а то и возгорания.

Поиск и устранение неисправности

Самостоятельно проверить ток утечки на аккумуляторе автомобиля мультиметром несложно. Для этого совсем не обязательно обращаться в сервисный центр, поездка в который потребует и времени, и денег. Для проверки бортовой сети своими силами понадобится лишь гаечный ключ на 10 и мультиметр, способный измерять токи величиной не менее 3-5 А. Таким пределом измерения обладают если не все, то большинство авометров (тестеров), включая китайские.

Эти приборы могут измерять постоянный ток до 10 А (слева) и 3 А (справа).

Измерение общего тока

Проверка утечки тока в автомобиле мультиметром производится путем измерения потребляемого от аккумулятора тока оборудованием авто при отключенном зажигании. Для этого необходимо произвести все манипуляции, которые выполняются при постановке автомобиля на стоянку: отключить потребители (фары, обогреватели, кондиционеры и пр.), выключить зажигание, активировать систему охраны, если она есть, и плотно закрыть все двери. Перед этим, конечно, нужно открыть крышку моторного отсека, где установлен аккумулятор. Дополнительно стоит опустить стекло в одной из дверей на случай, если манипуляции с АКБ вызовут случайное срабатывание дверных замков.

Прежде всего, необходимо правильно настроить мультиметр. От этого будет зависеть не только успех операции, но и жизнь измерительного прибора. Тестер включается в режим измерения постоянного тока, при этом предел измерения выбирается максимальным:

Этот тестер имеет максимальный предел измерения тока в 10 А, его и нужно выбрать.

Далее от АКБ отсоединяется одна из клемм, между сброшенным проводом и клеммой включается уже настроенный мультиметр. Чтобы не держать щупы тестера руками, их можно оснастить зажимами «крокодил». После подключения мультиметра включать какое-либо бортовое оборудование нельзя, поскольку ток, потребляемый этим оборудованием, может превысить максимальный предел измерения тестера. В результате тестер просто сгорит.

Зажимы типа «крокодил», надетые на щупы тестера, оставляют руки свободными.

На фото выше прибор показывает 0,33, что на пределе измерения 10 А соответствует току 0,33 А или 330 мА. Теперь самое время выяснить, какой ток утечки вообще допустим. Согласно рекомендациям специалистов, нормальным током утечки в автомобиле считается:

• до 50 мА — авто со штатным электрооборудованием;
• до 80 мА — авто с дополнительным оборудованием (сигнализация, магнитола, навигатор и пр.).

Так, 330 мА, которые отображает прибор, очень много. При таком токе утечки 60-ти амперный аккумулятор с трудом провернет стартер после выходных и полностью разрядится менее чем через неделю стоянки.

Теперь нужно оставить все как есть и, не отключая прибор, подождать минут 5-10. Дело в том, что современное оборудование авто достаточно интеллектуально, некоторые узлы его могут переходить в режим пониженного энергопотребления не сразу после выключения зажигания. Прошло 10 минут, но ток не уменьшился? Похоже, с током утечки проблемы, и причину придется искать.

Поэтапное отключение потребителей

Прежде чем начинать разносить автомобиль на куски, имеет смысл проверить нештатное оборудование – то, что было установлено не на заводе-изготовителе. Это могут быть магнитолы, обогреватели, навигаторы, охранная система, дополнительные осветители и пр. Для локализации проблемы все нештатное оборудование поочередно отключается, при этом показания мультиметра постоянно контролируются.

Почему имеет смысл начинать поиск именно с нештатного оборудования? Просто потому что для него чаще всего не предусмотрено штатных мест подключения, а значит, каждый мастер «прикручивает» его туда, куда считает нужным. Прикрутили, к примеру, обогрев сидений или навигатор до замка зажигания и получили проблему. Соединили основное питание магнитолы с дежурным, питающим часы той же магнитолы, – еще одна проблема.

Но все нештатное оборудование отключено и проверено, а утечка есть. Придется продолжать поиски, но теперь надо отключать оборудование, установленное производителем. Работа довольно кропотливая, но необходимая. Впрочем, если знать, как проверить потребление тока на автомобиле без серьезных монтажных работ, то можно обойтись «малой кровью».

Оказывается, проще всего это сделать при помощи колодки предохранителей, которая есть в каждом автомобиле. Конечно, колодки на различных авто выглядят по-разному, но принцип работы у них один. Каждый из предохранителей отвечает за несколько вполне определенных потребителей. Каких конкретно, можно узнать, взглянув на электрическую принципиальную схему нужной модели авто.

Вот так выглядит предохранительная колодка у LADA Kalina.

Определив, снятие какого предохранителя устраняет утечку, остается выяснить, какие узлы к этому предохранителю подключены и проверить исправность каждого из них. При этом нужно иметь в виду, что неисправность может крыться не только в самих узлах и оборудовании, но и в проводке (перетерлась о кузов изоляция проводов, соединительные колодки забиты пылью или залиты, ослаблены винтовые колодки и пр.).

Другие причины разрядки АКБ

Что делать, если водитель замерил потребляемый ток, и он не превышает нормы? Как было сказано выше, затрудненный пуск после длительной стоянки может быть вызван совсем не токами утечки. Среди самых распространенных причин этой проблемы могут быть:

1. Большой саморазряд АКБ.
2. Неисправность генератора.

Тестирование аккумулятора на саморазряд

Для выяснения состояния батареи ее нужно снять с автомобиля, начисто вытереть ветошью, смоченной сначала в растворе пищевой соды, потом в воде. Если батарея обслуживаемая, необходимо проверить плотность и уровень электролита в каждой секции (их всего 6). Затем аккумулятор полностью заряжается сетевым зарядным устройством до нормального напряжения (12,7 В без нагрузки).

Осталось оставить неподключенный аккумулятор на несколько суток и затем снова померить напряжение на клеммах. Если потеря напряжения составит более 0,2 В, то проблема в аккумуляторе. Придется покупать новую батарею или попытаться восстановить испорченную хотя бы на время, обратившись к соответствующим специалистам. Если же АКБ «держит», то либо проблема устранена (к примеру, была долита в полусухие банки вода), либо вопрос в другом.

Проверка работоспособности генератора

Проблема может оказаться и в генераторе, который просто не заряжает батарею при запущенном двигателе. Конечно, практически каждый автомобиль имеет аварийный индикатор, который загорается, если батарея не заряжается. Но он может и обмануть, если, к примеру, ток зарядки есть, но он слишком мал. В этом случае АКБ не в состоянии восполнить энергию, затраченную на пуск мотора, а при включении мощной нагрузки (фары, обогреватели и т.п.) может даже начать разряжаться.

Для проверки исправности генератора понадобится все тот же тестер (мультиметр), но теперь работающий в режиме вольтметра постоянного тока.

Переключатель мультиметра нужно установить на постоянное напряжение, предел измерения – не ниже 20 В.

Прежде всего, необходимо замерить напряжение на клеммах АКБ при выключенном зажигании. Для примера пусть оно будет равно 12,7 В (батарея полностью заряжена).

Напряжение на АКБ при выключенном зажигании (используется мультиметр другого типа).

Теперь нужно запустить двигатель на холостых оборотах, а все потребители (фары, магнитола, обогреватели и пр.) выключить. Напряжение на клеммах аккумулятора должно подняться до 13,8 – 14,5 В (зависит от степени заряженности батареи).

Напряжения на батарее достаточно для ее зарядки при отключенных потребителях.

Теперь нужно подключить энергоемкие потребители – фары, печку/кондиционер, обогрев стекол/сидений, магнитолу и т. д. напряжение на клеммах АКБ должно «просесть» до отметки 13,5-13.7 В.

Генератор справляется с нагрузкой и продолжает заряжать АКБ.

Если оно ниже, то генератор не справляется с нагрузкой, и придется заняться его ремонтом. Но это уже совсем другая история.

Никогда не проверяйте исправность генератора отключением АКБ при запущенном двигателе. Этот метод годился лет 30 назад, когда все электрооборудование машины состояло из километра провода и пяти реле. Современная электроника автомобиля такого эксперимента не простит. Кроме того, простое «скидывание» клеммы не укажет на неисправность, если генератор работает, но его напряжения недостаточно для зарядки аккумулятора.

Проверка утечки тока в автомобиле мультиметром

Содержание:

• Что такое утечка тока?
• Как проявляется?
• Поиск и устранение неисправности
• Причины разрядки аккумулятора
• Как ухаживать за аккумулятором?
• Заключение

Почти все автопроизводители в своих инструкциях указывают на то, что аккумулятору не требуется технического обслуживания. Однако не стоит этому верить. В любом случае нужно регулярно проверять батарею, чтобы таким образом увеличить срок ее службы.

Проверка утечки тока в автомобиле мультиметром — процедура, которую проводят для всех машин, а не только для тех, что имеют большой срок эксплуатации. Бывают ситуации, и очень часто, что аккумулятор заряжен, но водитель не может завести мотор из-за того, что он внезапно разрядился. Именно утечка тока — одна из основных причин неисправности. Проблема определяется при помощи мультиметра. Он распознает цепь потребления и элемент, который даже в нерабочем состоянии сажает батарею. Процесс довольно простой. Рассмотрим его подробнее.

Что такое утечка тока?

Утечкой называется ситуация, когда ток незапланированно протекает в электрической цепи. Идеально, когда параметры нулевые, но значения выше 0 не говорят о проблеме. Все машины оснащены разными системами, в том числе теми, что подключены к сети и потребляют энергию в постоянном режиме. Допустим, когда авто стоит на парковке, оно не эксплуатируется, но вместо этого функционируют охранные системы. В любом случае, утечка энергии в небольшом количестве считается нормальной.

Нормой является величина, которую можно высчитать самостоятельно. В легковых автомобилях среднее значение составляет 40 мА, но если машина имеет дополнительные устройства, то значение увеличивается до 80 мА.

Как проявляется?

Если под рукой не оказалось мультиметра, то проявления утечки тока можно оценить ночью. Для визуального осмотра нужно выключить зажигание и электрооборудование, открыть капот, закрыть машину, при этом не ставить сигнализацию. После этого положительную клемму аккумулятора отключают, а через несколько минут подключают. Появившаяся искра в момент подключения говорит о 100%-ной утечке.

Поиск и устранение неисправности

Перед тем, как тестером проверить утечку тока на автомобиле, нужно убедиться, что АКБ в рабочем состоянии. Для этого потребуется взять мультиметр или вольтметр. Сначала необходимо отключить клеммы от батареи, а через пару часов плотно прислонить контакты прибора к ним. Полученные показания сравнивают с нормами. Если под рукой не оказалось инструментов, то можно использовать зарядник со встроенным вольтметром.

Для диагностики утечки с помощью мультиметра потребуется использовать рожковый ключ, блокнот и перчатки. Перед процедурой нужно отключить в машине электронику, отсоединить скрытые потребители энергии, ослабить минусовую клемму на АКБ и закрыть двери. После этого нужно следовать инструкции:

• Поставить прибор на измерение ампер.

• Создать разрыв цепи, подключив амперметр на отрицательном полюсе.

• Снять показания.

В данном случае нормой считаются значения 20-80мА.

Причины разрядки аккумулятора

Прежде чем понять, как проверить утечку тока на автомобиле, необходимо узнать причины этого.

Самыми распространенными являются:

• нарушение цепи;

• неправильно подключенная внутренняя электроника;

• загрязнение клемм и их окисление;

• повреждение провода;

• изоляция протерлась;

• аккумулятор изжил себя.

Регулярно водителю нужно проверять АКБ на работоспособность и подзаряжать его.

Но бывают случаи, когда рассеянность владельца авто играет с ним в злую шутку. Если водитель не выключил на ночь световые приборы, то естественно, на утро он обнаружит севший аккумулятор.

Как ухаживать за аккумулятором?

В первую очередь нужно начинать с самого простого: очистить аккумулятор. Ведь грязный корпус ведет к утечке тока. Для этого требуется лишь протереть его влажной тканью. А в случае необходимости можно будет даже применить специальное моющее средство. Далее стоит взяться за стойки и клеммы. Сначала опустить и снять отрицательный кабель, а уже после — красный. К тому же важно использовать щетку из латунной проволоки, заранее смоченной в пасте, которая готовится из пары столовых ложек соды и малого количества воды. Затем следует внимательно осмотреть всю батарею на наличие имеющихся повреждений: трещин и выпуклостей. В крайнем случае, поменять полностью. А также нужно не забыть установить кабели, хорошенько обработав клеммы с зажимами тонким слоем смазки для предотвращения возникновения коррозии.

Если аккумулятор обладает возможностью проверки уровня электролита, значит, его следует проверять постоянно. Особенно перед тем, как наступит зима. И если уровень электролита окажется низким, то обязательно надо долить дистиллированную воду. Причем обычная, из-под крана, не подходит, потому что в ней содержится большое количество минералов, способных легко и быстро повредить все внутри. Кроме того, находясь в автомастерской на техобслуживании, надо постоянно просить мастера проверить рабочее состоянии данного изделия. Тем более что про эту обязательную процедуру часто просто забывают.

В случае, когда кто-то из водителей просит помочь завести его машину, тут обязательно стоит позаботиться о сохранности своей батареи.

1. Не рекомендуется доводить до того, чтобы начала закипать. А потому в процессе подключения аккумуляторов машин важно подключить положительный конец кабеля к положительной клемме.

2. Подключить второй положительный конец кабеля к положительной клемме батареи источника.

3. Отрицательный же конец кабеля – к отрицательной клемме батареи источника.

4. Затем оставшийся отрицательный кабель прикрепить к металлическому блоку мотора, подальше от разряженной батареи.

5. Дальше нужно подождать пару минут и попытаться запустить авто, у которой заглох аккумулятор. Если не получается запустить, значит сперва запускается исходный транспорт, а уже потом снова тот, с дохлой батареей.

6. И вот как только авто запустится, то потребуется крайняя осторожность: во время отсоединения кабелей в обратном порядке.

Но если все же ничего не получается, то не стоит и пытаться – можно легко поломать стартер. Остается только одно – принести аккумулятор в магазин либо домой, чтобы убедиться, что его можно перезаряжать зарядным устройством. А если был достигнут успех, все равно не следует думать, что батарея успела полностью зарядиться. Все равно придется проводить полную перезарядку, присоединив к зарядному устройству.

Заключение

Многих водителей интересует утечка тока в автомобиле: как проверить мультиметром аккумулятор и найти причину проблемы. Инструктор по вождению в Новокосино предупреждает, что такая ситуация возникает часто, но замечают ее лишь тогда, когда машина отслужила уже какой-то срок. Но с другой стороны, утечка могла появиться раньше и ее вовремя не устранили. Для нового аккумулятора утечка — негативное явление, заставляющее его быть всегда «нагруженным». Со временем ресурс АКБ теряется, что приводит к таким проблемам, как утечка тока. Если распознать утечку и устранить ее не позволяет квалификация, то стоит обратиться за профессиональной помощью.

Последние новости:

Основные причины троения двигателя

1-е полугодие 2016-го российский рынок авто медленно гулял по дну

10 самых продаваемых автомобилей 2012 года

10 советов водителям от бывалого автомобилиста

12 июля: правила меняются!

5 компактных автомобилей для города

5 самых надежных бюджетных авто для зимы

5 электрозаправок для автомобилей Tesla появятся в России до конца года

BMW скоро выпустит новый и недорогой кроссовер

Changan CS35: российская сборка, ЭРА-ГЛОНАСС, дотации и прочее…

Смотреть все новости

Проверка на паразитную тягу с помощью мультиметра

Иногда аккумулятор может сильно разряжаться после выключения двигателя. Результат часто может привести к поломке, вызванной не неисправной батареей или чем-то очевидным, например, включенными фарами. Обычно это происходит из-за короткого замыкания, которое бывает сложно определить.

Это называется паразитным розыгрышем. Некоторое потребление является нормальным — в районе 25 мА (миллиампер), но если у вас теряется 100 мА или более, что-то не так.

Это может быть что угодно: от тусклого плафона, который не спит, или заедания выключателя бардачка, до неисправного радиоприемника или проводки сигнализации. Кроме того, любое количество причудливых электронных систем, установленных на новых автомобилях, может играть роль, например, ваш GPS или система бесконтактного ключа.

Что вам понадобится

Для этого теста лучше всего подходит цифровой мультиметр, а не аналоговый, показания которого не так точны. Цифровой мультиметр, способный измерять непрерывный ток до 10 А, подойдет в большинстве случаев, хотя цифровой мультиметр с номинальным током 20 А менее подвержен перегоранию предохранителя. Вам также нужен диапазон миллиампер для более высокого разрешения, чтобы уловить минимальное потребление тока, поскольку большинство неисправностей, как правило, относятся к типу струйки.

В наши дни вы можете купить довольно дешевые, полуприличные мультиметры, но принимая во внимание, что дешевые безымянные мультиметры не известны своим качеством или защитой входа. Лучше всего придерживаться торговой марки, хотя вам не обязательно выбирать модель Fluke от лучших брендов.

Процедура

Шаг 1: Подготовка к тесту
Перед запуском необходимо иметь полностью заряженный аккумулятор – в хорошем состоянии напряжение должно составлять около 12,6 В. Обязательно закройте все двери, выключите радио и отключите аксессуары, такие как смартфоны и дополнительные устройства GPS. Даже ключ в замке зажигания может вызвать пробуждение систем на более новых автомобилях, которые инициируют розыгрыш.

Шаг 2: Отсоедините аккумулятор
Откройте капот и отсоедините отрицательный кабель от отрицательной клеммы аккумулятора. Всегда лучше проводить тест на паразитное отключение с отрицательной стороны, чтобы исключить возможность случайного короткого замыкания при проверке с положительной стороны.

Шаг 3: Подсоедините мультиметр
Подключите черный щуп к общему ( COM ) входу мультиметра, а красный щуп – к входу амперметра (обычно A). Затем подключите красный щуп к ранее отключенному минусовому кабелю автомобильного жгута, а черный — к клемме аккумулятора.

Примечание : для проверки тока мультиметр должен быть подключен последовательно к цепи, так как он должен, так сказать, измерять поток электронов. Напряжение, с другой стороны, измеряется параллельно.

Шаг 4. Дайте автомобилю время заснуть
Современные автомобильные системы могут «просыпаться», когда вы подключаете мультиметр таким образом, что он измеряет заряд своих батарей. Так что подождите несколько минут, прежде чем проводить тест на розыгрыш.

ОСТОРОЖНО : при подключении не запускайте двигатель и даже не включайте фары, так как это может привести к перегоранию предохранителя в мультиметре. Автомобильные аккумуляторы потребляют много ампер из-за низкого напряжения.

Шаг 5: считывание показаний прибора
Новые мультиметры с автоматическим выбором диапазона автоматически выбирают правильный диапазон принимаемого сигнала. На измерителях с ручным управлением вам нужно будет выбрать диапазон, обычно либо 2 А, либо 200 мА. Если вы видите «OL» на экране, это означает превышение лимита, и вам следует выбрать более высокий диапазон.

Если вы видите показание около 50 мА и выше на стандартном автомобиле, это обычно означает, что что-то потребляет энергию, и у вас, вероятно, паразитное потребление. Просто обратите внимание, что если у вас большой, современный, роскошный автомобиль, добавленные в него компьютеризированные системы, вероятно, увеличат естественное потребление тока. В этом случае порог может быть 100 мА.

УСТАНОВЛЕНА ПАРАЗИТНАЯ НИЧЬЯ

Пришло время посмотреть, что вызывает ничью. Проверенный и испытанный метод — начать вытаскивать предохранители, чтобы увидеть, какая цепь является виновником. [ Для тестирования новых автомобилей со сложными системами см. Ниже другой метод ].

Шаг 6. Извлечение предохранителей
Найдите панель(и) предохранителей и начните вытаскивать предохранители один за другим, обращая внимание на любое падение показаний мультиметра. Если с предохранителями радости нет, приступайте к снятию реле. Для тех блоков предохранителей, которые находятся внутри автомобиля, рекомендуется положить счетчик на лобовое стекло лицевой стороной вниз, чтобы вы могли видеть дисплей.

Шаг 7. Сокращение
Когда показания дисплея упадут до номинального потребления в мА, запишите номер положения предохранителя/реле и сверьтесь с руководством по эксплуатации автомобиля. Часто на одном предохранителе имеется более одной цепи, поэтому вам нужно будет устранить каждую из них, например, вынуть лампочку или отключить нагреватель.

Шаг 8: Ремонт и повторное подключение
Когда показания счетчика падают до 25 мА или менее после извлечения неисправного предохранителя, лампы или отключения цепи, скорее всего, виноваты вы. Устраните неисправность/замените элемент и выполните еще один тест, чтобы убедиться. Если вы уверены, что других неисправностей нет, снова подключите аккумулятор.

Генератор неисправен? : если вы проверили все предохранители и реле (и проверили другие блоки предохранителей), часто виноват генератор. Возможно, один из диодов закоротил, что привело к утечке тока обратно в батарею. Проверьте его мультиметром до и после отключения.

Тест паразитной тяги на новых автомобилях

Диагностика паразитной тяги с помощью мультиметра в некоторых новых автомобилях может оказаться настоящей головной болью из-за множества дополнительных электрических цепей, компьютеров и модулей управления. У вас есть электрические зеркала, подогрев сидений с памятью, GPS, трекеры и множество гаджетов. Некоторые из этих систем взаимосвязаны, что усугубляет проблему.

Даже ключи от машины могут косвенно вызывать утечку тока. Бесконтактные ключи предназначены для пробуждения запирающего механизма автомобиля, когда они находятся в непосредственной близости, чтобы вы могли отпереть и открыть дверь без ключа. Это здорово в нормальных условиях, скажем, у вас дома, но на практике может стать проблемой. Например, если вы паркуетесь в районе, где многие другие автомобили имеют эти системы, компьютер может просыпаться каждый раз, когда их водители проходят мимо вашей машины. В этом случае может потребоваться отключить датчик. Подробнее по этому вопросу…

Старый и новый метод

Старый метод, подробно описанный выше — отсоединение аккумулятора, последовательное подключение мультиметра и вытягивание предохранителей до тех пор, пока не будет найдена ничья — может не сработать на этих автомобилях так же эффективно. Это связано с тем, что само отключение аккумулятора может временно решить проблему, отправив систему в спящий режим вместе с ошибкой. Вы не хотите этого; вы хотите, чтобы неисправность продолжала потреблять ток, чтобы вы могли диагностировать ее на своем измерителе.

Альтернативой является диагностика паразитного потребления путем измерения падения напряжения на предохранителях. Вы можете сделать это на месте, так как автоматические предохранители имеют открытые контрольные точки, поэтому нет необходимости снимать их или отключать аккумулятор. То, что вы ищете, это падение напряжения в диапазоне милливольт. Это вызвано увеличением сопротивления, вызванным нагревом предохранителя за счет прохождения тока.

Предохранители разного размера будут показывать разное падение напряжения, но все одинаковые номиналы будут иметь примерно одинаковое сопротивление, поэтому легко получить эталон, сравнив один предохранитель на 10 А с другим. Например, предохранитель на 10 А, через который проходит 1 А, может показать падение напряжения на 5 мВ. Если бы вы измеряли тот же предохранитель без протекания тока, это было бы больше похоже на 0,1 мВ или 0,2 мВ. Довольно значительный и легко заметный.

Процедура

1. Управляйте автомобилем и управляйте всеми цепями — стеклоочистителями, обогревателем, сиденьями, окнами, GPS, фарами, спутниковой навигацией и т. д. — а затем верните и извлеките ключ.
2. Обратитесь к руководству, чтобы узнать, сколько времени требуется различным системам для перехода в спящий режим.
3. Обязательно заклейте скотчем выключатель двери водителя, который управляет плафоном, и оставьте автомобиль незапертым, чтобы не включить какие-либо системы при повторном входе.
4. Проведите проверку каждого предохранителя и отметьте любое ложное падение напряжения.

Прочие транспортные средства : вышеуказанное также применимо к мотоциклам и другим транспортным средствам с аналогичным процессом.

Ключ к увеличению срока службы батареи

Помимо того, что это неприятно и может оставить вас в затруднительном положении, даже минимальное потребление может со временем изнашивать аккумулятор транспортного средства, что часто приводит к проблемам с производительностью и, возможно, к медленной смерти. Ключом к длительному сроку службы батареи является пресечение любых паразитных тяг в зародыше, а также обеспечение поддержания заряда батареи выше 12,4 В.

Транспортные средства, которые используются лишь изредка, более склонны к потере заряда, а сульфатация еще больше снижает производительность и срок службы. Те, кто ездит ежедневно, могут использовать генератор переменного тока для поддержания заряда, а когда вы часто проверяете напряжение и ток, вы можете выявить любые потенциальные проблемы на ранней стадии.

Заключение

Паразитическая ничья на своем транспортном средстве может быть кошмаром и часто случается в самый неподходящий момент. Но это не обязательно должна быть гигантская задача, которую вы изначально предполагали, и она полностью находится в пределах компетенции непрофессионала, если под рукой есть мультиметр. Вы можете получить большое удовольствие от самостоятельной диагностики неисправности и потенциально сэкономить при этом сотни долларов.

См. здесь, как проверить заряд батареи

Выбор мультиметра

На рынке представлено множество мультиметров, от дешевых китайских тестеров и самодельных до высококлассных Flukes. Базовое устройство — это все, что вам нужно для проверки паразитной тяги с помощью мультиметра. Просто убедитесь, что он может измерять силу тока, имеет режим автоматического выбора диапазона и, по крайней мере, является известным брендом.

Американский бренд INNOVA производит приличные мультиметры для автомобильных задач, такие как 3340 или более дешевый 3320, но даже стандартный мультиметр электрика может помочь. Потратьте немного времени на изучение спецификаций, чтобы выяснить функции и защиту электронного входа. Это особенно важно для мультиметра и вашего здоровья. Оба упомянутых счетчика не имеют предохранителей на входе 10 А, например, в отличие от Fluke 77 IV.

INNOVA 3320

Коэффициент утечки тока в автомобиле. Как проверить утечку тока в автомобиле мультиметром? Поиск и устранение утечки тока в автомобиле

Если машина очень долго стоит на стоянке и не используется, то после того, как водитель повернет ключ в зажигании, ничего не произойдет. В процессе может щелкнуть реле, возможно даже стартер оживет. Но если да, то недостаточно провернуть коленчатый вал. Все это — симптомы разрядки аккумулятора за время стоянки автомобиля.

В автомобиле утечка тока. Но когда аккумулятор разряжен, эти цифры намного выше, чем эти нормальные. Давайте рассмотрим, как можно обнаружить ток утечки и устранить эту неисправность.

Почему разрядился аккумулятор?

При длительной стоянке заряд не должен уходить, однако также необходимо учитывать токи утечки. Особенно быстро разряжается аккумулятор в современных автомобилях. Здесь в сеть включено немалое количество различных электронных устройств и гаджетов.

Часто в таких случаях скорость утечки тока в автомобиле значительно превышает допустимую. Среди типичных причин можно выделить старую и некачественную проводку, а также изоляцию проводов. Еще одна распространенная причина – неправильно подключенное электронное оборудование. Это может быть аудиосистема, мультимедиа, навигатор и так далее. Причинами утечки тока в автомобиле могут быть загрязнение или окисление контактов. Все это по сути «сидит» АКБ.

Допустимый ток потребления аккумуляторной батареи

В современных машинах существует определенное количество потребителей электрической энергии на постоянной основе. Это могут быть часы, память компьютера, иммобилайзеры, сигнализация и другое подобное оборудование. Они подключены к сети и потребляют электроэнергию. И постоянно.

Например, возьмем энергозависимую память компьютера. Если его стереть, устройство начнет процесс переобучения и снова запомнит все текущие настройки. Охранные системы начинают работать только тогда, когда автомобиль стоит на стоянке. Из этого можно сделать вывод, что небольшое потребление электрической энергии – это нормальная ситуация.

Но в машине есть ток утечки. Эта норма представляет собой некую постоянную величину — ее можно вычислить. Необходимо суммировать потребление каждого потребителя в бортовой сети. Например, для сигнализации требуется не более 20 мА. Для работы часов нужен 1 мА. Аудиосистема потребляет около 3 мА и так далее. Итого суммарный показатель будет в пределах от 50 до 80 мА. Это совсем немного. Даже одна лампа в фаре, которую вы забыли выключить, потребляет от 500 мА. А ток утечки в автомобиле в 50 А не может вызвать полного разряда аккумулятора даже зимой.

Определить, какова величина потребления, можно с помощью мультиметра. И если в процессе измерения уровень потребления выше допустимого, то. Возникла проблема с бортовой сетью. Его нужно найти и устранить.

Определить место пропадания тока самостоятельно

Как известно, основных причин, по которым сильно садятся батареи, всего две. Это дополнительные потребители или короткое замыкание в сети. Итак, давайте посмотрим, как измерить ток утечки в автомобиле мультиметром.

С помощью этой операции можно найти и обнаружить тонкое место в бортовой сети. Чтобы найти утечку, счетчик должен быть включен для измерения тока. Не забывайте, что автомобильная сеть имеет постоянный ток. Что касается диапазона измерения, то достаточно будет 10 ампер.

Как подключить мультиметр

Прежде чем приступить к поиску течи в автомобиле, необходимо правильно подключить прибор к бортовой сети. Что касается потребителей электроэнергии от аккумуляторной батареи, то они должны быть максимально отключены. Для проведения измерений амперметр втыкают в разрыв цепи. Чтобы получить такой разрыв, снимите провод с плюсовой клеммы аккумулятора. Затем подключите один контакт амперметра к плюсу аккумуляторной батареи. А второй — к только что оторвавшемуся проводу.

Никогда не подключайте измерительный прибор к плюсу и минусу аккумулятора. В результате короткое замыкание. С машиной ничего не случится, а в мультиметре сгорит предохранитель. Если все подключено правильно, то на экране устройства появится цифра, соответствующая току, который потребляют постоянно включенные электроприборы. Если допустимый ток утечки в автомобиле ниже результата измерения, нужно искать причину дальше.

Как найти утечку

Как известно, одна из основных причин возникновения этой проблемы, это какое-то электронное устройство из дополнительного или нестандартного оборудования. В современных автомобилях с каждым годом таких узлов становится все больше. Начинать поиск необходимо с тех устройств и устройств, которые устанавливаются самостоятельно, то есть нестандартно. Это могут быть разные вентиляторы, сигнализаторы, да что угодно.

Заводская проводка в автомобилях надежно защищена. И короткие замыкания в нем происходят только в случае каких-либо значительных повреждений. Например, в результате аварии может быть поврежден защитный кожух. А вот провода, проложенные владельцем автомобиля, часто лежат небрежно. Их ставят на первое место, которое при беглом рассмотрении кажется наиболее подходящим. Именно в этих проводах и скрывается причина коротких замыканий. Неисправность приводит к утечке тока. Провода, проложенные автовладельцем, могут находиться в опасной близости от мотоблока. Двигатель, как известно, греется в процессе работы. Так вот, изоляция проводов может банально расплавиться.

Также шнуры трутся о края металлических деталей (особенно в местах соприкосновения с дверями автомобиля). Их перетирают – в результате нарушается целостность изоляции и возникает короткое замыкание.

Специалисты по автоэлектрике рекомендуют сразу после замеров (если ток утечки в автомобиле не соответствует показанию мультиметра) отправиться на визуальный осмотр всего, что установлено не правильно. Также необходимо осматривать отдельные детали и элементы приборов и устройств, подвергающиеся механическим воздействиям. Если речь идет о сигнализации, то это может быть терминал. Если признаков нарушения, подгорания, коррозии нет, то стоит переходить к более сложным методам устранения неполадок. С помощью этой диагностики можно значительно сузить круг возможных неисправностей.

Как провести глубокую диагностику

Итак, мы уже знаем, как измерить ток утечки автомобильным мультиметром. При этом устройство подключается так же, как и в предыдущем случае. Но каждый предохранитель вынимается по очереди и отключается реле.

Это делается для размыкания цепи в бортовой сети машины. Когда скорость утечки становится близкой к норме, то цепь с проблемным потребителем обнаружена. Далее следует уже заменить или отремонтировать неправильно работающее оборудование.

Дополнительная диагностика

Иногда возникают сложные ситуации, в которых даже после проверки на герметичность с помощью извлечения предохранителя нет положительного результата и не найден источник проблемы. В этом случае ничего не остается, кроме как проверить утечку тока в ТС в цепях. Они не защищены предохранителями. Это генератор и стартер. Очень часто аккумулятор лопается из-за неисправности генератора. Клетка просто не заряжает батарею.

Для проверки генератора мультиметр подключается к клеммам аккумулятора. Прибор переводится в режим измерения напряжения. Затем измеряется напряжение. Если батарея разряжена полностью, прибор покажет от 12,6 до 12,9 В. Затем нужно завести двигатель, включить ближний свет, отопитель, систему обогрева заднего стекла и снова измерить напряжение – идеальные значения от от 12,8 до 13,4 В. Максимальное — 14,3 В. Если напряжение находится в этом диапазоне при заведенном двигателе, рабочий элемент исправен. Если меньше, то проблема в генераторе, который не заряжает аккумулятор.

Устранение утечек

Прежде чем устранять утечку тока в автомобиле, необходимо найти источник.

Так как это может быть что угодно. А чтобы устранить проблему, нужно отремонтировать или заменить неправильно работающее электронное устройство. Также для устранения достаточно убрать короткое замыкание.

Вывод

Если есть ощущение, что батарея разряжается быстрее, то следует начинать искать замыкание или «клин на массе». Теперь мы знаем, как проверить ток утечки в автомобиле и как устранить неисправность.

Как найти и устранить паразитный разряд батареи

---

---

Вы подходите к своему автомобилю/грузовику, поворачиваете ключ и слышите великолепный звук щелчков. За ночь у вас разрядился аккумулятор, но вы не оставили свет включенным. Кто знает, где кабели аккумулятора, и вы не заряжали свой джамп-бокс с момента последнего похода. Да, мы все были там. Мы покажем вам простой способ найти паразитный разряд батареи; Другими словами, мы найдем причину разрядки аккумулятора.

Зачем читать, если можно посмотреть видео? Вы можете посмотреть наше видео «Как найти паразитную батарею», чтобы получить пошаговые инструкции.

Установите значение «Ампер постоянного тока» — обратите внимание на выводы проводов

Необходимые инструменты:

1. Мультиметр — должен иметь показания постоянного тока — не менее 10 А (мы использовали Southwire 14090T)
2. 8 мм, 10 мм, 10 мм Гаечный ключ/головка 7/16 или 1/2″ — для снятия клеммы аккумулятора
3. Плоскогубцы с острыми концами или съемник для предохранителей — для извлечения предохранителей из панели/панелей предохранителей
4. Стяжки или небольшие зажимы

[adsenseyu1]

Что такое паразитный разряд батареи?

В вашей батарее нет паразитов, так что это хорошо. Пока нет необходимости в костюмах HazMat! Паразитный разряд батареи — это то, что постоянно и постоянно разряжает вашу батарею. Это может быть неисправное реле, выключатель фары/плафона, генератор или любые другие электрические гремлины. Доставка вашей машины к механику с «неизвестным» виновником также может стоить вам больших денег. Большинству механиков не нравится диагностировать проблемы с электричеством.

Как диагностировать разряд батареи

Вы сможете диагностировать проблему разрядки батареи в течение нескольких минут. Дополнительный помощник может помочь с этим проектом, но он не нужен. Имейте в виду, что в зависимости от вашего автомобиля у вас, вероятно, есть более одной панели предохранителей. Большинство автомобилей имеют как минимум одну панель предохранителей под капотом и еще одну в салоне. Некоторые иномарки имеют внутри несколько панелей предохранителей в разных местах. Вы можете проверить руководство пользователя или проверить один из форумов.

Отсоедините отрицательный кабель

Шаг 1: Отсоедините отрицательный кабель от аккумулятора

Отрицательный кабель удален

Используя подходящий гаечный ключ или головку, отсоедините отрицательный кабель от аккумулятора. В нашем случае мы работали с Ford Explorer 2000 года выпуска, поэтому для клеммы аккумулятора использовался 8-миллиметровый болт. Вы можете выполнить этот тест/диагностику, используя положительный или отрицательный кабель, но использование отрицательного кабеля намного безопаснее. Заземление отрицательного провода на землю не проблема; однако заземление плюса может разрушить электронику, включая мультиметр.

Шаг 2. Проверьте сопротивление отрицательного кабеля и клеммы аккумулятора

Включите мультиметр, выберите ток (А) и убедитесь, что он установлен на постоянный ток (постоянный ток). Вы должны увидеть символ в виде сплошной линии с черточками под ней. Вам не нужен переменный ток (~), это для электричества вашего дома. Вероятно, у вас будет вариант для ампер или мА (миллиампер), поэтому для начала выберите амперы, предпочтительно 10 А или 20 А. Убедитесь, что провода находятся в правильном месте на мультиметре. На мультиметре должна быть схема, показывающая, куда подключать измерительные провода.

Вы собираетесь подключить мультиметр к разряду батареи или потреблению тока. Это означает, что потребляемый ток будет проходить через мультиметр. В нашем случае мы потребляли 4,4 ампера, так что питание проходило через мультиметр. Убедитесь, что ваши лиды и циферблат находятся в правильном месте.

Поместите один из выводов мультиметра (неважно какой) на отрицательный полюс аккумулятора, а другой — на отсоединенный кабель аккумулятора. Вы должны увидеть, как мультиметр отображает количество ампер, которые активно вызывают разрядку батареи. Используйте стяжки или небольшие зажимы, чтобы провода мультиметра были подключены к клемме аккумулятора и проводу аккумулятора.

Совет: Нормально работающий автомобиль будет потреблять около 50 миллиампер на аккумуляторе.

Еще одно отличное видео: Лучшие сверла

Видео о наших лучших сверлах

Шаг 3.

Снимите и замените предохранители

Начните с панели предохранителей под капотом. Убедитесь, что вы можете видеть свой мультиметр, когда вытаскиваете предохранители. Используйте острогубцы или съемник предохранителей для удаления и замены предохранителей, пока не увидите, что ампер на мультиметре падает. Будьте осторожны, чтобы каждый предохранитель вернулся в правильное положение.

Удаление предохранителей

Если вы разберетесь со всеми предохранителями под капотом, перейдите к внутренним панелям предохранителей. Здесь может помочь дополнительный человек, он может следить за мультиметром, пока вы вытаскиваете предохранители. Если у вас нет помощника, провода мультиметра должны быть достаточно длинными, чтобы вы могли положить мультиметр лицевой стороной вниз на лобовое стекло.

[adsenseyu2]

Шаг 4: Изолируйте и устраните проблему

Как только вы вытащите предохранитель, который является виновником, вы сможете устранить проблему. В нашем случае это был генератор переменного тока/регулятор напряжения, который постоянно вытягивал более 4 ампер, что оказалось неисправным генератором. После того, как мы удалили этот предохранитель на 30 А, потребляемый ток упал до 0,2 А, что все еще больше, чем обычно. Мы также обнаружили вторичную розыгрыш с реле/выключателем ламп внутреннего освещения. Удаление обоих предохранителей снизило энергопотребление нашего усилителя почти до нуля.

Мы заменили генератор и заменим внутренний выключатель в другой раз.

Шаг 5: Замените отрицательный кабель аккумулятора

Теперь, когда проблема устранена, вы можете снять стяжки/зажимы с проводов мультиметра и заменить отрицательный кабель аккумулятора. Вы должны быть в порядке, и ваш паразитный разряд батареи теперь исправлен.

Об авторе

Тим Джонсон

Имея любовь к автомобилям, которая восходит к гонкам его отца, Тим всю жизнь провел среди легковых и грузовых автомобилей. От восстановления и ремонта их, а также ремонта их, когда они ломаются, у Тима всегда есть инструмент под рукой. В настоящее время он проживает в центральной Флориде со своей женой и 5 детьми, где он делит свое время в качестве наставника, преданного отца, любящего мужа и тренажерного зала.
