Признаки неисправности ДМРВ на ВАЗ-2110 и диагностика
Автомобильный рынок не стоит на месте, производители постоянно улучшают показатели мощности двигателей машин, расхода топлива, аэродинамических значений, придумывают варианты изменения общей комфортабельности. Основным и явным улучшением стал переход от применения карбюраторного способа питания к более эффективной инжекторной системе.
Как работает последняя? Регулирует количественную подачу топлива согласно разовой дозировки для функционирования силовой установки в разных форматах деятельности. Это позволяет уменьшить объем потребления воздуха и обеспечить максимальную выдачу мощности силовой конструкции.
Однако механики утверждают, что устройство карбюраторной системы технологически проще, ведь карбюратор работает от механики, а значит, можно предположить высокую надежность механизма. Такой системой оснащен ВАЗ-2110. Преимущество устройства – топливовоздушная масса образовывается в карбюраторе и в цилиндрах путем разрежения, которое создается с помощью поршней.
Читайте также: Что делать, если на ВАЗ-2110 перестал работать стеклоподъемник
Технический вариант инжекторной системы сложнее. Рабочая смесь появляется в цилиндрических изделиях, а подача ее составляющих реализуется отдельно друг от друга.
Нужный объем топлива обеспечивается за счет электронного блока управления, но ему необходимо обозначить несколько важных характеристик:
- как располагается коленчатый вал;
- какова скорость вращения;
- сколько воздуха поступает в цилиндры;
- какой его объем содержится в отработанном газе;
- где находится дроссельная заслонка.
За эти данные и расчет нужного топлива отвечают датчики, зафиксированные в отдельных компонентах силового изделия – ДМРВ, которые мы рассмотрим подробнее прямо сейчас.
Содержание
Виды датчиков массового расхода воздуха
Датчик, предоставляющий возможность определить объем поступившего воздуха, мы рассмотрим на примере ваз 2110. В ВАЗ-2110, как и в других машинах, устройство находится внутри воздушного патрубка, около фильтра, и отвечает за фиксацию потока воздуха, приходящегося на выход с фильтра.
ДМРВ постоянно усовершенствуют, сегодня существует несколько измерителей, высчитывающих потребленный воздух:
- В качестве главного компонента выступает трубка Пито. Зафиксированная в датчике пластинка меняет положение под действием потока воздуха. Угол уклона пластины измеряется потенциометром, в свою очередь меняющим сопротивление. Это служит сигналом для блока управления чтобы определить объем поступившего воздуха.
- Массовый выпуск современных устройств ДМРВ предполагает наличие в датчиках термоанемометрических измеряющих механизмов. В теплообменнике стоят сразу 2 тонкие пластины, сделанные из платины. После подачи на пластины энергии для их прогревания одна из них остается рабочей, а вторая – контрольной. Датчик ДМРВ в этой конструкции позволяет обеспечить неизменную одинаковую температуру, касающуюся 2-х пластин.
- Рабочие элементы пленочного измерителя представляют собой кремниевые пластины, на которых присутствует платиновое напыление.
Какими бывают неисправности ДМРВ в ВАЗ-2110
Показатели ДМРВ определяют правильное смесеформирование топливовоздушной массы в ВАЗ-2110. Неисправности и неточности в слаженной работе всех компонентов единой системы датчика провоцируют возникновение неполадок в работе устройства, также бывает невозможным запустить в автомобиле мотор.
Читайте также: Почему не горят фонари заднего вида на ВАЗ-2110
Неисправный датчик имеет следующие признаки, в которых необходимо разобраться для последующего устранения поломки:
- Загорается сигнал Check engine.
- Увеличивается количество используемого бензина.
- Падает мощность.
- Снижается возможность набирать скорость.
- Сложно или совсем невозможно запустить механизм.
- Обороты имеют плавающий характер с форматом холостого хода.
Это – основные признаки неисправности устройства ДМРВ ВАЗ-2110. Но, по словам автомехаников, причины поломки могут скрываться и в других деталях автомобиля. Чтобы не потратить время впустую и не чинить исправное, желательно сначала установить точную поломку, сделать это можно своими руками.
Как проверить состояние ДМРВ в ВАЗ-2110
Чтобы проверка ДМРВ в ВАЗ-2110 показала правильный результат, специалисты рекомендуют воспользоваться одним из нижеперечисленных способов:
- Сначала следует отсоединить разъем устройства и завести двигатель ВАЗ-2110. После отключения датчика контроллер начинает работать в аварийном формате и, ориентируясь на положение дроссельной заслонки, подготавливает топливную массу. Что касается оборотов двигателя во время проверки состояния ДМРВ в ВАЗ-2110, их число не должно превышать установленные 1500 оборотов за минуту. Теперь сядьте за руль автомобиля и попробуйте поехать. Если кажется, что машина стала ездить резвее, значит, ваши предположения подтвердились – ДМРВ действительно неисправный.
- Если штатную прошивку ранее заменили на какую-то другую, понять, что в ней находится во время аварийного характера работы, крайне сложно. В этом случае продвиньте под упор заслонки пластину, толщина которой близится к 1 мм. Обороты сразу поднимутся. Теперь достаньте фишку с датчика. Если двигатель продолжает работать, все дело в прошивке датчика, если быть еще точнее, то в шагах РХХ при аварийном варианте без ДМРВ.
- Внешний осмотр включает откручивание хомута гофра воздухозаборника на выходе механизма. Стащите ее и осмотрите внутреннюю конструкцию датчика и гофра. В идеале они должны быть сухими и чистыми, наличие конденсата и масляного раствора – недопустимые признаки.
При отсутствии регулярной замены воздушного фильтра чувствительный компонент датчика часто выходит из строя, поэтому следите за своевременной установкой детали. Что касается масла, возможно, его слишком много в картере двигателя или забит маслоотбойник, встроенный в вентиляцию.
Проверка исправности ДМРВ мультиметром
Проверить расход воздуха в ВАЗ-2110 можно и с помощью мультиметра. Этот способ хорошо подходит, если в автомобиле установлен датчик фирмы Bosch с номерами 0280218004, 0280218037, 0280218116.
Каждый кабель в устройстве датчика ВАЗ-2110 обеспечивает отдельные функции:
- желтый – обозначает вход сигнала в установку;
- серо-белый – выводит напряжение питания из механизма;
- зеленый – определяет выход заземления;
- розовый с черным – осуществляет подход к главному реле.
Заметьте, что цвета проводов могут меняться, но выводы остаются прежними. Для лучшего понимания ДМРВ в ВАЗ-2110 ниже представлена схема датчика.
Пошаговая инструкция по проверке ДМРВ в ВАЗ-2110 мультиметром выглядит так:
- Включите зажигание, но двигатель не заводите.

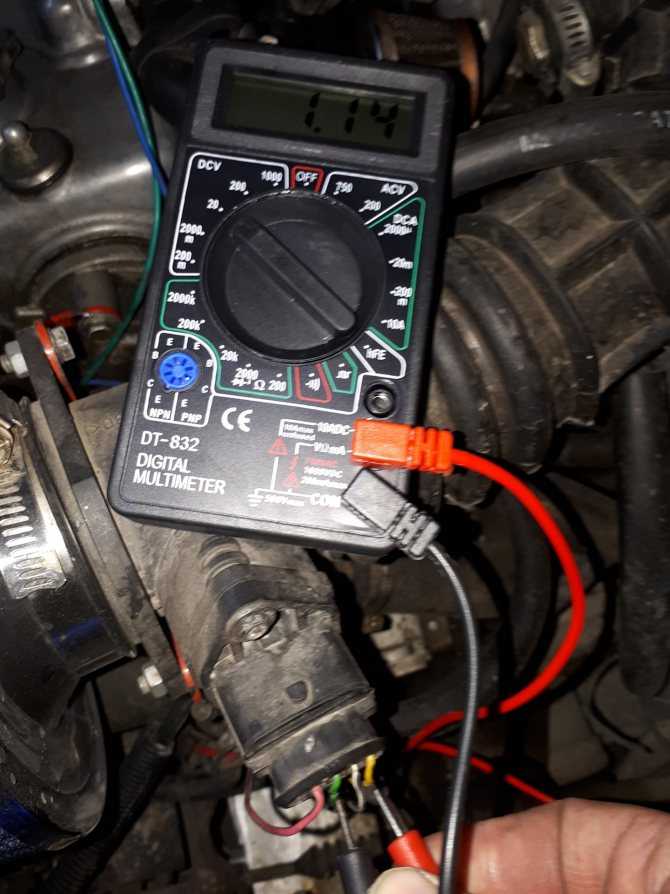

- Подключите мультиметр красным проводом к желтому, черным к зеленому, воспользовавшись щупом. Эта процедура позволяет определить напряжение, возникшее между выводами.

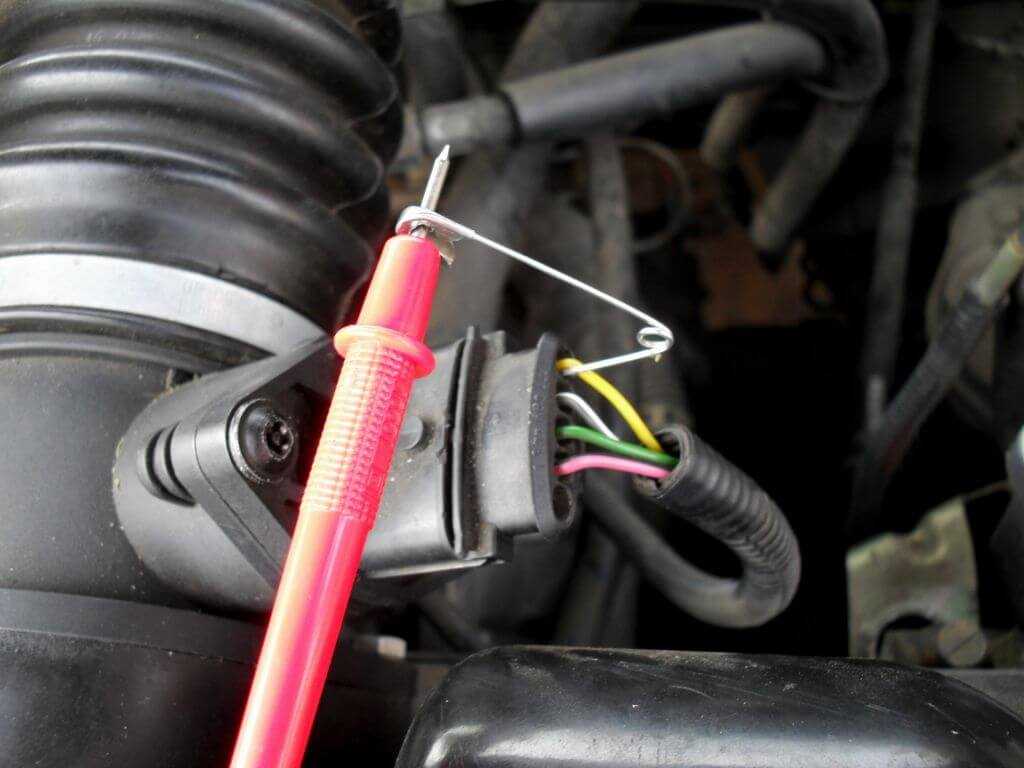

- Чем хорош щуп, он внедряется через уплотнители из резины вдоль проводков, не нарушая целостности изолирующего материала. Применение иголок считается некорректным, погрешность в измерениях может оказаться большой.
- Далее снимите с мультиметра показания.
Читайте также: Снятие радиатора охлаждения на ВАЗ-2110
Напряжение на выходе нового устройства варьируется в пределах от 0,996 до 1,01 Вольт. Во время эксплуатации значения могут меняться, в основном увеличиваться. Больший показатель напряжения говорит о большей степени износа ДМРВ:
- от 1,01 до 1,02 – датчик полностью исправный;
- от 1,02 до 1,03 – состояние не плохое;
- от 1,04 до 1,04 – скоро измеритель воздуха придется менять;
- от 1,04 до 1,05 – состояние критическое, эксплуатация возможна, если не заявлен ни один негативный симптом;
- более 1,05 – датчик на ВАЗ-2110 пора заменить незамедлительно.
Как вам статья?
Датчик расхода воздуха (ДМРВ) — признаки неисправности
11. 10.2022
Датчик расхода воздуха: признаки неисправности
Датчик массового расхода воздуха ‒ это деталь, которая измеряет и определяет показатели воздуха. Он перенаправляется в камеру сгорания, после чего смешивается с бензином или дизелем для корректной работы ДВС.
Полученные показатели через датчик поступают на электронный блок управления (ЭБУ), осуществляющий регулирование дроссельной заслонки. Таким образом датчик массового расхода воздуха способствует эффективному использовать мотора, исходя из его мощности.
Чтобы предотвратить выход двигателя из строя, лучше заранее знать сигналы поломки детали. Поскольку даже незначительные дефекты и сбои могут привести к поломке вашего авто и более дорогостоящему ремонту.
Принцип работы датчика массового расхода воздуха
Прежде чем разобраться, как проверить ДМРВ, ознакомьтесь с принципом выполнения задач. Так вам будет легче определить поломку запчасти.
Главное конструктивная особенность ДМРВ кроется в наличии специальных терморезисторов. Сырьем для их изготовления служит вольфрам или платина. Напряжение проходит по этим участкам, нагревая резисторы до определенного показателя. Один резистор находится внутри корпуса датчика, а второй ‒ в отдельной камере, по которой перемещается воздух.
Таким образом один из резисторов охлаждается. Разница температур подается в систему управления, где происходит подсчет объемов воздуха и корректируется расположение заслонки для регулирования процентов топлива и воздуха в смеси.
Исходя из этого, легко понять, что будет, если отключить датчик массового расхода воздуха. Блок попросту не получит корректную информацию, а пропорции топлива и воздуха в смеси будут неправильными.
У последних моделей ДМРВ есть высокоточный измеритель температуры проходящего воздуха. Это позволяет получать более точную информацию. Однако процесс в датчиках остается неизменным.
ДМРВ монтируется в воздушной магистрали между дроссельной заслонкой и очищающим фильтром, чтобы запчасть меньше контактировала с потоками загрязненного воздуха.
ДМРВ: признаки неисправности
Уточним, что проявление таких признаков поломки может говорить в том числе и о проблемах с другими запчастями.
Признаки неисправности ДМРВ на дизеле и на бензине не отличаются друг от друга:
Двигатель машины выдает сбои даже при работе в «холостом» режиме. Показания ДМРВ на холостом ходу колеблются, и ЭБУ некорректно регулирует расположение механического регулятора.
Транспортное средство теряет плавность хода.
Водитель не может запустить ДВС – возможно необходима проверка датчика массового расхода воздуха.
Транспортное средство потеряло привычную динамику. Разгон машина осуществляет с большими сложностями.
Увеличился расход топлива. Блок не определяет объем воздуха, который поступает внутрь. Таким образом он увеличивает количество топлива, чтобы водитель мог запустить двигатель.
Если горит лампочка «Check Engine», значит нужно не только провести диагностику мотора, но и узнать, как проверить ДМРВ на дизеле или бензине.
При включении лампочки «Проверьте двигатель» лучшим решением, которое еще и сэкономит время, будет проверка кода ошибки. Таким образом водитель сможет определить, являются ли указанные признаки сигналом повреждения именно этой детали.
Даже при совпадении всех проблем может вполне корректно функционировать датчик массового расхода воздуха, признаки неисправности будут вызваны совершенно иными дефектами и сбоями.
Как определить неисправность ДМРВ
Определить, что датчик нужно чинить или даже заменить, просто – для начала отключите деталь. Для этого тщательно придерживайтесь таких действий:
Заводим автомобиль.
Немного нажимаем на газ на холостом ходу, чтобы прогреть ДВС.
Заглушаем работу мотора.
Демонтируем клемму поврежденной детали.
Снова заводим автомобиль.
Если обороты стали более ровными, проблема заключалась в устройстве. Дело в том, что при отсутствии запчасти, ЭБУ перешел на заводские параметры подачи воздуха, которые прописаны в его ПО.
Не работает датчик расхода воздуха? В случае его поломки обороты ДВС значительно вырастут. Не поменяв запчасть своевременно, вы рискуете столкнуться с тем, что топливовоздушная смесь будет иметь неправильные пропорции, что и помешает мотору исправно работать.
Как проверить датчик ДМРВ
Всего существует 3 приема проверки, однако некоторые из них требуют демонтажа детали, которое проводится так:
Нужно слегка ослабить хомут, после чего вы сможете снять воздушный патрубок.
Демонтируйте крепление датчика.
Во избежание ошибок в блоке управления нужно убрать с батареи черную (-) клемму.
Выключите корпус датчика из разъема.
Метод 1: визуальный способ
В ситуации, когда сломался ДМРВ, как проверить деталь? Визуальный осмотр ‒ надежный прием, поскольку наличие на датчике механических повреждений, загрязнений или деформаций терморезистора, указывает на причину неполадок. Особенное внимание следует уделить целостности терморезисторов и нагревательной пленки.
Если ДМРВ поврежден, исправить ситуацию не выйдет. Такой тип запчастей не является пригодным для ремонта – нужна полная замена запчасти.
На детали большое количество грязи? Тогда нужно будет узнавать, как почистить датчик массового расхода воздуха. С таким вопросом мы разберемся ниже.
Метод 2: что будет, если отключить ДМРВ
Если интересует, как проверить ДМРВ без мультиметра, этот метод для вас. Действия просты и понятны – следует отключить разъем, который подключает устройство к электросети машины. Далее садитесь в салон и запускайте ДВС. Мотор функционирует без движения машины? Значит проблема как раз в ДМРВ.
Так ЭБУ переходит на резервный поток, из-за чего внутрь попадает стандартный объем воздуха, утвержденный производителем.
Метод 3: проверка датчика мультиметром
Проверка ДМРВ мультиметром требует небольшой подготовки. Перед процедурой важно определить расположение плюсовой и минусовой клемм детали, чтобы знать, какие щупы к каким разъемом подсоединять.
Как проверить ДМРВ мультиметром? Щупы подсоединяются к определенной детали, которая выдает сбой. При показателе 1 В с колебанием + 0,4 В можно говорить об отсутствии поломки запчасти. Если цифры выше, датчик следует заменить.
Чем почистить ДМРВ
Если ДМРВ показывал неправильную информацию из-за слоя пыли, попавшей в него, нужно как можно быстрее убрать загрязнения. Однако важно знать, чем промыть датчик массового расхода воздуха. Для этого существуют специальные очистные средства. Лучшим решением станет покупка продукции брендов:
Kerry;
Hi-Gear;
CRC и т. д.
Многих интересует, можно ли чистить ДМРВ очистителем карбюратора. Ответ ‒ да. Только важно подобрать вещество на основе, которая быстро выветрится и не повредит нагревательные элементы. Можно ли чистить ДМРВ спиртом? Да, при этом подходят совершенно разные варианты: изопропиловый, этиловый и т. д.
Если ваш датчик сломался полностью или вы повредили его во время чистки, может появиться вопрос, как узнать, какой ДМРВ должен стоять в автомобиле.
