Как проверить датчик распредвала ваз 2114: Как проверить мультиметром датчик фаз ВАЗ-2114: фото и видео

как проверить датчик положения коленвала (ДПКВ) на ВАЗ 2114

Главная » Обслуживание » Консультация автомеханика

Консультация автомеханика

Автор Avtor Magor На чтение 4 мин Опубликовано 27.06.2021

ВАЗ 2014 начали выпускать в 2001 году, поэтому часть механики контролируется электроникой. С одной стороны – это упрощает процесс мониторинга и контроля, с другой стороны – добавляет еще несколько пунктов в тех.лист СТО. Частая поломка на «четырнадцатке» — неисправность датчика положения коленчатого вала, о которой и пойдет речь ниже.

Содержание

1. Устройство датчика коленвала на ваз 2114
2. Что будет если датчик коленвала на ваз 2114 неисправен и признаки поломки
3. Проверка работоспособности
4. Проверка осциллографом
5. Снимаем с двигателя
6. Полезное видео по теме

Устройство датчика коленвала на ваз 2114

Датчик положения коленвала в ВАЗ 2114 устроен достаточно примитивно. Основных детали у него 2: сам датчик положения и синхродиск – они работают в паре.

Синхродиск необходим, чтобы посылать датчику угловые импульсы. Проще говоря, он размечает движение коленчатого вала на отдельные углы.  Расстояние между зубцами составляет 6^о. Используя эти данные, ДПВК и определяет правильное местоположение.

Обратите внимание, что на ВАЗ 20114 датчики коленвала бывают 3 типов. Разница в реакции сенсора, т.к. он бывает электромагнитным, оптическим и частотным.

Хоть устройство отличается, принцип действия у них схож, как и конструкция синхронизации. По этой причине инструкции по ремонту идентичны.

Что будет если датчик коленвала на ваз 2114 неисправен и признаки поломки

Как правило, поломка не несет каких-либо фатальных последствий. Основных признаков неисправности датчика коленвала в ВАЗ 2114 несколько:

1. Нестабильная работа автомобиля. Неисправность датчика коленчатого вала ВАЗ 2114 заставляет машину работать непредсказуемо: внезапные отключения двигателя, отрывистая езда и т. д.
2. Повышение расхода топлива. Из-за того, что электроника не может скоординировать потребление бензина, оно начинает расходоваться неравномерно, что и приводит к перерасходу. В отдельных случаях это может привести к засорению выходных фильтров.
3. Слабая тяга. В некоторых случаях обороты на холостом ходу работают нестабильно. Могут внезапно расти и сразу падать.
4. Нарушается работа форсунок.

Главный же признак поломки датчика – индикация на приборной панели. Правда, лампочка часто перегорает.

Проверка работоспособности

Проверка датчика коленвала обычно ограничивается визуальным осмотром. Откройте капот и обратите внимание на:

1. Корпус. Главный признак того, что датчик пора менять — трещины.
2. Увеличение проема на подшипнике. Как правило, образуется задир, расширяющий зазор.
3. Наличие царапин на комплектующих.
4. Состояние вкладышей коленчатого вала. Если они оплавлены – это косвенно говорит о поломке ДПВК.
5. Зазор между коленчатым валом и вкладышем. Так же указывать на образовавшиеся заусенцы.
6. Состояние шпонки. Как правило, при неисправности ДПКВ она срезается.

Как проверить датчик коленвала ВАЗ 2115 и 2114 более точно? Необходим мультиметр:

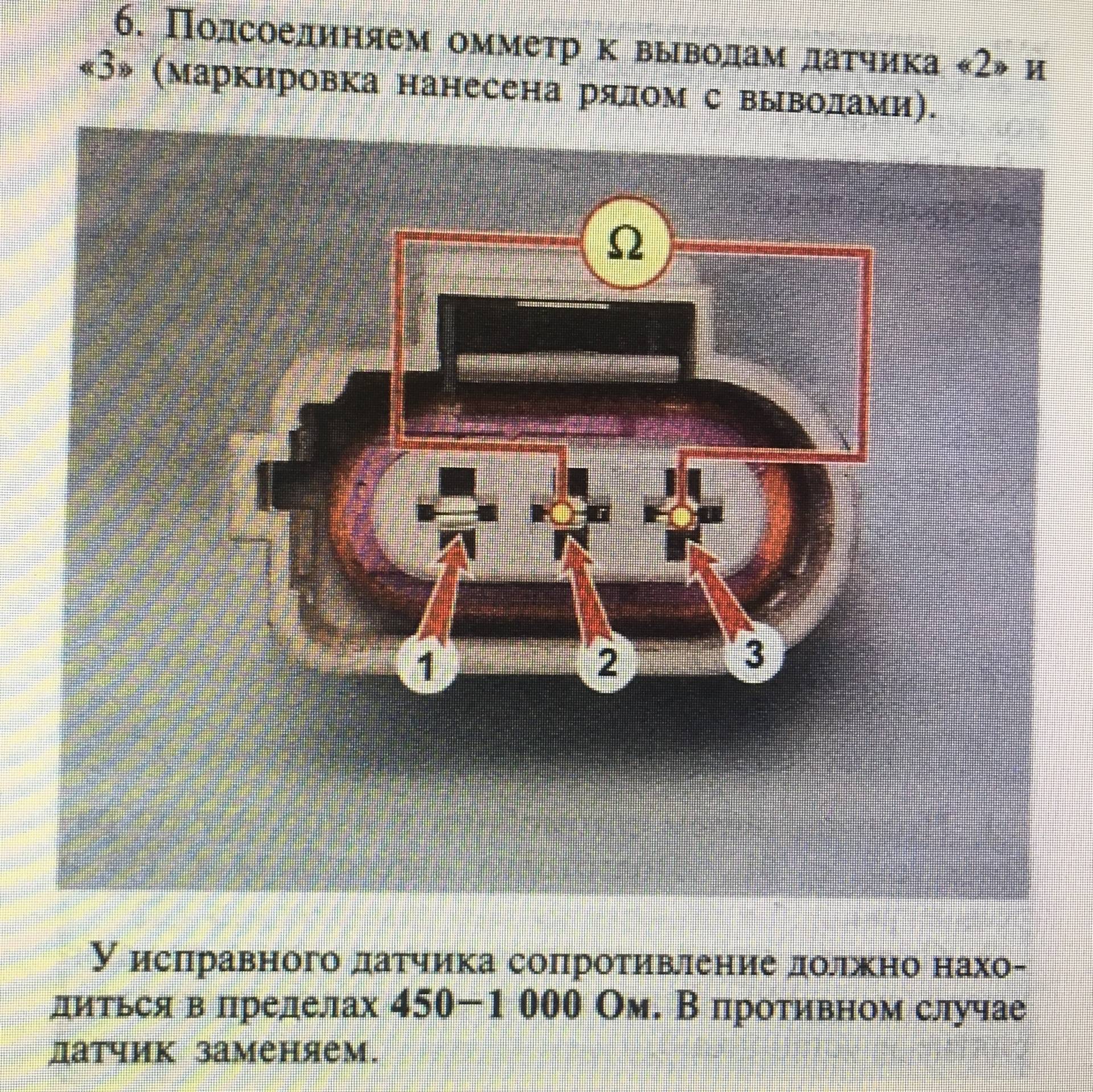

1. В первую очередь проверьте сопротивление. В норме оно должно составлять от 500 до 700 Ом.
2. Затем необходимо замерить напряжение. Выберите позицию 200 мВ и присоедините щупы к контактной группе. После проведите отверткой возле сенсора. Датчик среагирует на металл, а на дисплее должен появится вольтаж. Если этого нет – датчик под замену.

Проверка осциллографом

Надежнее всего проверить датчик коленвала на ВАЗ с помощью осциллографа. Он дает информативную картинку, по которой можно определить: во-первых, работоспособность ДПКВ; во-вторых, чувствительность.

Клеммы осциллографа необходимо подкинуть на контактную группу и запустить автомобиль. Теперь следите за показаниями на экране – должна быть такая картинка:

Отсутствующие зубья образовываются, когда ДПКВ фиксирует прохождение металла, т. е. синхродиска. Остальные зубья напротив, регистрируют «покой» сенсора.

Снимаем с двигателя

Если неисправность определена — необходима срочная замена датчика коленвала на ВАЗ 2114, т.к. ремонтировать его бесполезно.

Сложностей здесь нет – просто следуйте инструкции:

• Выключите зажигание, и откройте капот. Осмотрите место крепления ДПКВ. Если есть масляные загрязнения, их нужно убрать салфеткой или щеткой, смоченной в бензине или спирте. Кстати, а где находится ДПКВ? Он расположен на корпусе маслонасоса. Искать его нужно в правом верхнем углу.

• Аккуратно демонтируйте колодку с проводами.

• Возьмите накидной ключ на 10, и выкрутите фиксирующий болт.

• Теперь его можно извлечь. Осталось только купить аналогичный ДПКВ на ВАЗ 2114 8 клапанов (не 16!).

Желательно очистить посадочное место датчика еще раз. Там могут быть масляные загрязнения, которые нужно удалить смоченной в бензине салфеткой.

Установка производится в обратном порядке, где также стоит соблюдать осторожность:

1. Момент затяжки фиксирующего болта четко фиксируется регламентом ВАЗ. Он должен находится в пределах 8-12 Ньютонов. Для этого лучше использовать динамометрический ключ.
2. Расстояние между коленвалом и датчиком должно быть около 1 мм, с допуском в 0,4 мм. При нарушении дистанции, сенсор будет фиксировать движение некорректно. Для выставления используется специальный эталонный щуп.
3. Соблюдайте распиновку колодки. Неправильное подключение фишки может спалить новый датчик, поэтому соблюдать подключение важно. Можно сфотографировать колодку или воспользоваться схемой.

Полезное видео по теме

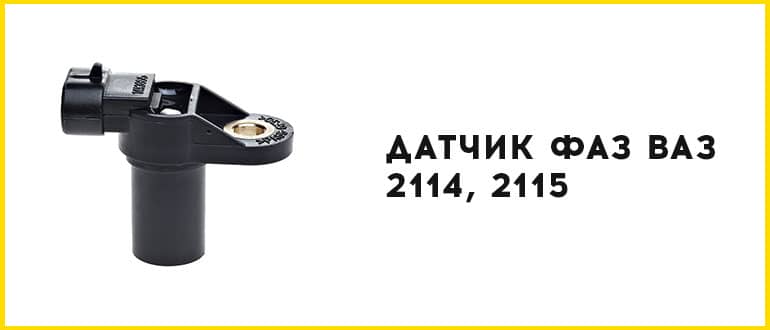

Датчик фаз на ваз 2114 признаки неисправности

Главная » ВАЗ 2114 » Двигатель

Автор Сергей Жигулин На чтение 3 мин. Опубликовано 08.10.2021

Современные авто поголовно снабжены умной электроникой. Она обеспечивает как работоспособность самой бортовой системы, так и контроль работы механических сочленений автомобильного организма. На машинах с инжекторным двигателем, в частности ВАЗ 2114, Приора, Калина и остального «десяточного» семейства присутствует датчик распредвала, о котором мы сегодня и поговорим, в качестве примера будем рассматривать датчик фаз ВАЗ 2114 8 клапанов.

Содержание

1. Суть и принцип работы
2. Признаки поломки
3. Ошибки датчика фаз
4. Замена
5. Полезное видео
6. В заключение

Суть и принцип работы

Датчик распредвала на ВАЗ 2114 (датчик фаз) предназначен для формирования импульсных сигналов на основании информации о цикле работы двигателя. Он расположен на двигателе в районе головки блока, возле воздушного фильтра в 8-ми клапанном варианте и на ведущем распредвале возле генератора в 16-ти клапанном.

Прибор является элементом бортового управления двигателем, а устанавливается исключительно на инжекторные моторы. Он есть во всех ВАЗ 2114 соответствующих ЕВРО-3 и обладающих последовательным впрыском топливной смеси.

Конструкция датчика фаз состоит из:

1. Чувствительной части.
2. Преобразователь сигнала.

Второй включает в себя:

1. Мостовую схему.
2. Открытый коллекторный выходной каскад.
3. Операционный усилитель.

Работа чувствительного элемента построена на принципе Холла. Он представляет собой улавливающую колебания магнитного поля схему. Когда микросхема получает сигнал, а это происходит когда мимо нее проходит головка клапана, являющаяся магнитопороводящим материалом (сталью), он передает сигнал дальше по устройству. Полученная информация анализируется бортовой системой машины и на основе полученных данных происходит контролируемый впрыск.

Выбирая датчик на замену, помните, что сертификатом на производство устройств построенных на принципе Холла есть только у компании Bosch. Потому лучше приобретать прибор произведенный ими, как правообладателем технологии, это гарантирует надежность и долговечность устройства.

Признаки поломки

Есть несколько признаков которые коственно свидетельствуют о поломке датчика фаз:

1. Рост расхода топлива.
2. Изменение динамики разгона.
3. Неполадки самодиагностики машины.
4. «CheckEngine» или ошибки 0343 и 0340.

Последнее происходит когда датчик фазы на ВАЗ 2114 умирает окончательно.

Алгоритм выявления машиной внутренней ошибки следующий:

1. Ключ поворачивается в позицию «Зажигание».
2. Включается стартер и ЭБУ отправляет запрос в датчик на впрыск.
3. При отсутствии ответа ЭБУ переключает машину в режим парного впрыска.

Машина едет, но впрыск контролируется только данными полученными с ДКПВ. Нормально ездить на машине без датчика невозможно, но не спешите его менять сначала необходимо его проверить.

Если вы заметили один из признаков данной поломки необходимо проверить работоспособность прибора, делается это при помощи мультиметра (универсальный автомобильный электротестер). Он недорогой и пригождается часто лучше его купить.

На 8-ми клапанные ВАЗ 2114 устанавливают датчик модели 21110-3706040, его проверка производится самостоятельно без необходимости обращения к специалистам.

Алгоритм проверки:

1. На мультиметре один щуп присоединяем к контакту «Е», второй к «В», на первом необходимо выставить напряжение 13,5 В, а на втором 0,9 В. Мультиметр должен пребывать в режиме V1.
2. Замыкаем схему на вышеуказанных контактах и подносим к торцу механизма металлический предмет (проще всего — отвертку). Если прибор работает нормально то контакт «В» покажет падение напряжения до 0.4 В в момент появления отвертки и моментальное возвращение на 0,9 когда металлический предмет убирают. Если показания отличаются то в проблеме виноват датчик и его нужно менять.

Ошибки датчика фаз

Бортовой компьютер установленный на машину, когда датчик фаз ваз 2114 неисправен, выдает одну из двух возможных ошибок, как упоминалось ранее.

Каждая из них требует отдельного рассмотрения:
— 0340 — ошибка отсутствия сигнала. Виновником может являться как окислившийся контакт, так и механическое повреждение самого датчика. Решается такая ошибка. Решение проблемы — проверка контактов до ЭБУ или замена датчика.
— 0343 — повышенный уровень сигнала. Причина в окислении клемм на колодке контактов, повреждение проводки, ненадежное (коротящее) соединение. Плюсом является то, что датчик скорее всего не причем, а минус в том, что предстоит неслабая экскурсия по проводке автомобиля.

К слову, ошибки возникающие на 2114 полностью совпадают с ошибками всего «десяточного» семейства.

Замена

К сожалению, далеко не всегда, получается определить «на глаз» исправен ли датчик распредвала ВАЗ 2114. Иногда необходимо его демонтировать чтобы осмотреть или заменить.

Главным правилом техники безопасности, при проведении работ по замене датчика является отключенная аккумуляторная батарея. Если правило нарушить может сгореть не только датчик но и вся электропроводка машины, что достаточно дорого.

Процедура замены в 8-ми клапанных моделях несколько отличается от 16-ти клапанных, потому если у вас именно такой вариант, придется прочесть этот пункт отдельно.

устройство принцип работы и возможные неисправности

Важную роль играет датчик распредвала ВАЗ-2114. За точный впрыск и зажигание отвечает множество устройств, которые связаны с электронным блоком управления. Чем больше датчиков в двигателе, тем лучше он будет работать, тем меньше будет расход бензина и мощность. Впервые на модели ВАЗ-2114 датчик распредвала начали устанавливать в 2007 году. Обойтись без него. Но в чем преимущество его использования? Этот вопрос следует пересмотреть.

Что такое датчик распредвала?

Датчик положения распределительного вала, ВАЗ-2114, — это устройство, контролирующее состояние клапанов (открыты или закрыты). Его также называют сенсорной фазой. Это обозначение также верно. Следовательно, его можно использовать. Установлены устройства как восьмиклапанного двигателя (SOHC), так и 16-клапанного (с двумя распредвалами). Его работа основана на эффекте Холла — точно таком же, как и в бесконтактных распределителях зажигания. Единственная другая функция — датчик распредвала (ВАЗ-2114). Симптомы будут рассмотрены ниже.

Распредвал имеет зубья. Расстояние между ними одинаковое. Но в одном месте не хватает двух зубов. И в тот момент, когда проход находится перед датчиком фазы, поршень в первом цилиндре находится либо в нижней, либо в верхней мертвой точке. И в этот момент на электронный блок управления поступает сигнал, в котором заложен определенный алгоритм. Благодаря этому микроконтроллер понимает, что поршень первого цилиндра в одном из крайних положений.

Рекомендуется

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автолюбителя, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…

Как устроена выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, данная система состоит из семи…

Чтение

Сигнал – токовый импульс, понятный блоку управления. Однако ЭБУ определяет два состояния: есть или нет. Именно для создания оборотов на ВАЗ-2114 датчик распредвала и установлен. Микроконтроллер обрабатывает импульс и сравнивает его с данными, которые были получены с других подобных устройств. Далее идет построение своеобразной трехмерной графики, которая накладывается на топливную карту. В случае несоответствия производится регулировка определенных параметров зажигания или впрыска.

Разумеется, линия строится только внутри контроллера, и сделать это можно только в том случае, если подключить блок управления к диагностическому оборудованию. Регулировка происходит постоянно в процессе работы двигателя. Следует обратить внимание на то, что на карбюраторных моторах эти устройства не устанавливались. На первых автомобилях ВАЗ-2114 датчик распредвала не устанавливался, как и на их предшественниках — ВАЗ-2109.

Как определить повреждение ДФ?

А как понять что вышел из строя датчик распредвала? Неисправности, с которыми столкнулись попутчики ВАЗ-2114, имеют очень похожие симптомы. При нестабильной работе двигатель начинает «троить», а бортовой компьютер показывает повышенный расход бензина. Эти симптомы характерны для многих поломок. Говоря конкретно о фазе датчика, обязательно получите код ошибки: 0340 0343 или . Цифры говорят о том, что неисправен датчик положения распредвала или его цепь разомкнута.

Блок управления двигателем не принимает сигнал от ДФ. Поэтому нет регулировки угла опережения зажигания. Схема изменения двигателя. Блок управления начинает работать как альтернативная, «аварийная» топливная карта. Исключает сигналы датчика. Аналогично электронный блок управления ведет себя при выходе из строя лямбда-зонда (датчика кислорода).

Визуальный осмотр

Как правило, в большинстве случаев достаточно визуального осмотра автомобиля ВАЗ-2114. Датчик распредвала можно хоть так проверить. Многие водители не заглядывают под капот, поэтому часто у них обрываются провода, разрушается корпус устройства и т. д. Прежде чем приступить к ремонту, убедитесь, что неисправность фатальная и требуется только замена. Эта работа проходит в несколько этапов:

1. Сначала осмотрим фазы датчика. Ищите механические повреждения на нем. Если у вас есть трещины, сколы, сразу меняйте устройство.
2. Осмотрите контакты, которые выполнили соединение. Если есть ржавчина или влага, удалите их. Проверьте операцию. Очень часто причиной плохой работы является отсутствие контакта или попадание влаги в штекеры. То же самое относится и к окислению.
3. Проверить электропроводку на наличие обрывов и коротких замыканий.

Замена: по сумме баллов

К сожалению, визуальный осмотр не может дать точного ответа на вопрос, почему датчик не фазирует. По этой причине вам придется разобрать двигатель, чтобы добраться до устройства и провести его диагностику (и замену). Всем типам моторов присуще общее действие. Но как проверить датчик распредвала (ВАЗ-2114)? Вот что вам нужно сделать:

• Снимите отрицательную клемму с аккумулятора. Это обеспечит безопасность во время работы.
• Подготовьте инструменты: гаечные ключи, отвертки, головки и трещотку.

Все, можно приступать к ремонту.

Замена с 8-клапанными двигателями

Процедура следующая:

1. Найдите местонахождение устройства: вверху мотора, справа от корпуса воздушного фильтра.
2. Закрепил датчик распредвала одним болтом. Поворачивая ключ на 10.
3. Удалить ДФ.
4. В отверстие под датчик просуньте чистую тряпку, чтобы не попала пыль и грязь.
5. Выполните визуальную проверку устройства.
6. При наличии большого количества грязи на поверхности датчика удалите ее. Попробуйте проверить его работу, установив на место. Если не поможет — нужно будет заменить датчик.
7. Даже если установка нового устройства не дала результата, а ошибка все равно возникает, то причина кроется в том, что шестерня смещена к распредвалу. Нужен новый аналогичный элемент, а не датчик распредвала (ВАЗ-2114). Цена его, кстати, около 300 р.
8. Если ошибка появилась после замены (обрыва) ремня ГРМ, то, скорее всего, когда он проскочил на несколько зубьев. Разберите отсек и проверьте метки ГРМ.

Датчик фаз 16-клапанного двигателя

Вся процедура в целом аналогична, но есть отличия:

• Расположен на автомобиле ВАЗ-2114 датчика фаз под воздуховодом возле первого распредвала.
• Снимите решетку.
• Два болта для снятия ДФ с помощью головки на 10 и удлинителя.
• Убедитесь, что контакты чистые и не повреждены.
• При наличии дефектов установите новое устройство.
• Нельзя наносить герметик или пломбы. На месте очень агрессивная среда. Постоянно происходят перепады температуры.

Ремонт окончен. После установки нового датчика двигатель начинает работать в идеальном режиме, расход бензина возвращается на прежний уровень, исчезает детонация и «задирание». Следует обратить внимание на то, что замена восьмиклапанного мотора немного проще – нет необходимости в демонтаже решетки радиатора. После ремонта обязательно проверьте двигатель диагностическими сканерами.
