Итак предыстория — стал доносится со стороны переднего правого колеса эдакий ядреный стук при езеде по кочкам и неровностям, со временем он прогрессировал, стал появляться все чаще и значительно усилился за последнее время, вобщем стал я грешить на шаровые, хотя надеялся что может просто ступицу не помешает отрегулировать, вобщем наступил день икс — и я решил занятся диагностикой ходовой 🙂
Итак для начала вывесив колеса по очереди с усилием покачал их схватившись руками за верх и низ. При этом колесо издавало стуки. Снял колпачки, отрегулировал ступицы. После этого стук при незначительном усилии исчез. Если дергал сильно — то появлялся но уже немного другой. Для контрольки посадил жену за руль, попросил зажать педаль тормоза. Затем с силой качал колесо. Глухой металлический стук. Верхние шаровые явно просились на замену. К сожелению нижние так не продиагностируешь, они не застучат. Но раз уже верхние менять то и нижние скинуть проверить по пути не проблема 😉 Кто то спросит нафига зажимать тормоз? Отвечу, мы таким образом исключаем вариант неверно отрегулированных ступиц, разбитых подшипников и т.д. Ну а раз шаровые нужно менять — приступим…

Итак нам понадобится:

1. Музыка, что бы было не скучно работать

2. Пиво!!! Обязательно!!! Иначе работа не спорится 🙂 У меня фигурировала банка пива «Kozel», которую мне привезла из Венгрии, а точнее из Будапешта, в аккурат накануне ремонта моя милая подружка, зовут ее Танюшка, фото прилагаются (не подружки а пЫва) 😉

3. Нам понадобится собственно сама ходовая с ушатанными шаровыми

4. Новые шаровые:

5. И конечно же инструмент!

Для начала снимаем колесо, думаю нет необходимости расписывать весь процесс, балоневый ключик в зубы, домкратик и вперед и с песней. Рекомендую всегда при проведении работ такого роде не полагаться на надежность ручника и передачи а положить чего нить под колеса дабы машинка не уехала.

.. Итак, сняли:

Для удобства проведения работ я бы советовал вывернуть колеса (при работе с правым колесом руль до упора вправо, ну а с левым — влево), хотя это не обязательно. Затем я подстраховываюсь и под машину ставлю страховочного «козла» и дабы разгрузить ходовую я под нижний рычаг поставил брусок и опустил домкратом машину на него.

Затем берем ключик рожковый на 22 и приступаем к процессу откручивания гаек, которые держат пальцы наших шаровых опор. Как видно на фото ниже, я подогнал высоту домкрата так, чтобы ключ проходил между витками пружины, так гораздо удобнее и быстрее 😉

Затем, когда гайка откручена остается «выбить» палец. Берем молоток, но бъем не по самому пальцу (это бесполезно) а вот по этой области, которая выделена красным на фото ниже, и палец шаровой после нескольких хороших ударов (бъем не стесняясь, с пристрастием) выйдет на волю 😉

Затем откручиваем нижнюю шаровую, точнее гайку которая держит палец.

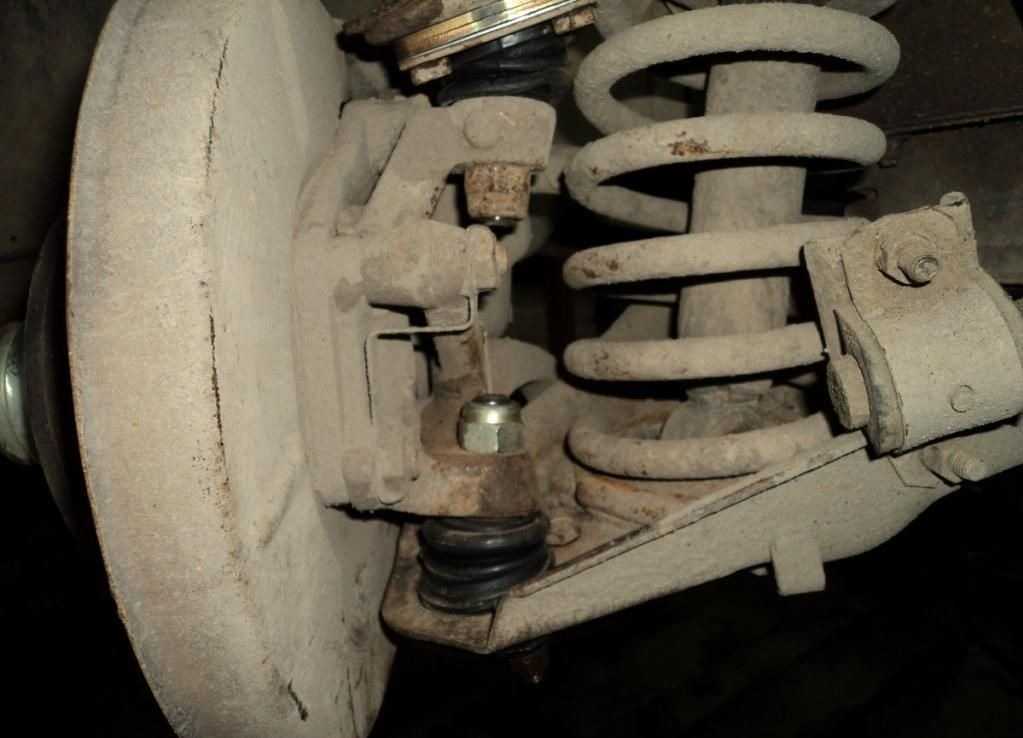

Тут есть нюанс, на фото ниже красным обведено место, где гайка еще не выкрученная застопорится, попросту упрется.

Ничего страшного, начинаем «выбивать» нижнюю шаровую ударами молотка в область обведенную синим на фото ниже а когда палец выйдет на волю, то просто дооткручиваем гайку, обычно уже руками 😉

Затем диагностируем еще раз шаровые не снимая с рычага, как крутится палец (в моем случае верхний вообще болтался как гавно в проруби а нижние оказались в норме) и затем приступаем уже к откручиваню шаровых с рычагов, у меня для этого используется 2 ключика — один обычный и «трещетка» на 13

Вуаля, шаровая снята. Нижнюю при необходимости аналогично 😉

Берем новую шарову, наживляем на рычаг. Резьбу на болтах рекомендую чем нить замаслать, что бы в следующий раз при необходимости все это разобрать не возникло ненужных проблем

Затем затягиваем все три болта хорошенько.

И вставляем палец, закручиваем гайку рожковым ключом, готово!

Собственно все, одеваем колесо и готово. Если что не понятно — спрашивайте на форуме в этой теме. Есть дополнения, столкнулись с трудностями, хотите дополнить — всегда рад, пишите!!!

Как заменить шаровые опоры на ВАЗ 2107 со съемником и без него – видео с описанием возможных ошибок и проблем

Содержание статьи:

Добрый день, дорогие друзья. В прошлый раз мы подробно разобрали, что такое шаровая в автомобили, зачем она нужна и признаки ее неисправности. Если эти признаки начали проявляться и после диагностики они подтвердились, то пришло время заменить шаровые опоры. Сегодня рассмотрим, как это сделать на классических моделях Жигулей, а точнее на ВАЗ 2107.

Хочется сразу напомнить, что менять их нужно парами с обеих сторон. Таким образом, будет происходить равномерный износ этих узлов. Будете уверены, что не «вылетит» с той стороны, где ее не поменяли.

Необходимые инструменты

Для проведения работ понадобится:

Накидной ключ на «22». Именно накидной, потому что рожковым можно «слизать» грани
Щетка по металлу. Для зачистки ремонтируемого узла, его креплений от грязи
ВД-40 или самодельной проникающей жидкостью чтобы легко откручивалось
Накидной ключ и головка на «13». Одним удобно держат болты фиксации опор к рычагам, а вторым выкручивать их гайки
Монтировка, молоток, «наставка» для точного удара
Съемник. Можно заменить шаровые на ВАЗ 2107 без съемника, но потратить много времени, сил. Об этом расскажу ниже.

Снимаем старые шаровые опоры с автомобиля

Подготовительные операции

Берем щетку по металлу, тщательно зачищаем гайки шарнира, резьбу шаровых пальцев, посадочные места и болты крепления опор к рычагам подвески.

Замачиваем ВД 40. Брызгаем аккуратно, чтобы жидкость не попала под пыльник. В противном случае при демонтаже, палец шариковой опоры может проворачиваться вместе с гайкой. Это будет проблема, но она решаема, об этом расскажу позже. Ждем несколько минут, чтобы все откисло. Приступаем к снятию старого шарового шарнира с ВАЗ седьмой модели.

Демонтаж

Начнем с замены нижней шаровой опоры. Разрабатываем гайку. Для этого берем накидной ключ на «22». Если использовать рожковый, то можно «слизать» грани. Если вы ее сорвали, то дольше пользуемся рожковым ключом, потому что накидной не получится снять, когда выкрутить ее до упора.

В большинстве случаев, эта гайка прикипает, ржавеет. Чтобы ее сорвать, нужно приложить немало усилий. Сорвав, расхаживаем ее на неполный ход, выкрутив и закрутив обратно, чтобы прошла часть резьбы пальца, очистив ее.

Выкрутить ее полностью не получится. Из-за конструктивных особенностей поворотного кулака на ВАЗ 2101-07, она упрется в сошку. Поэтому, при демонтаже нижнего шарикового шарнира, нужно гайку открутить по максимуму, сколько это позволит конструкция.

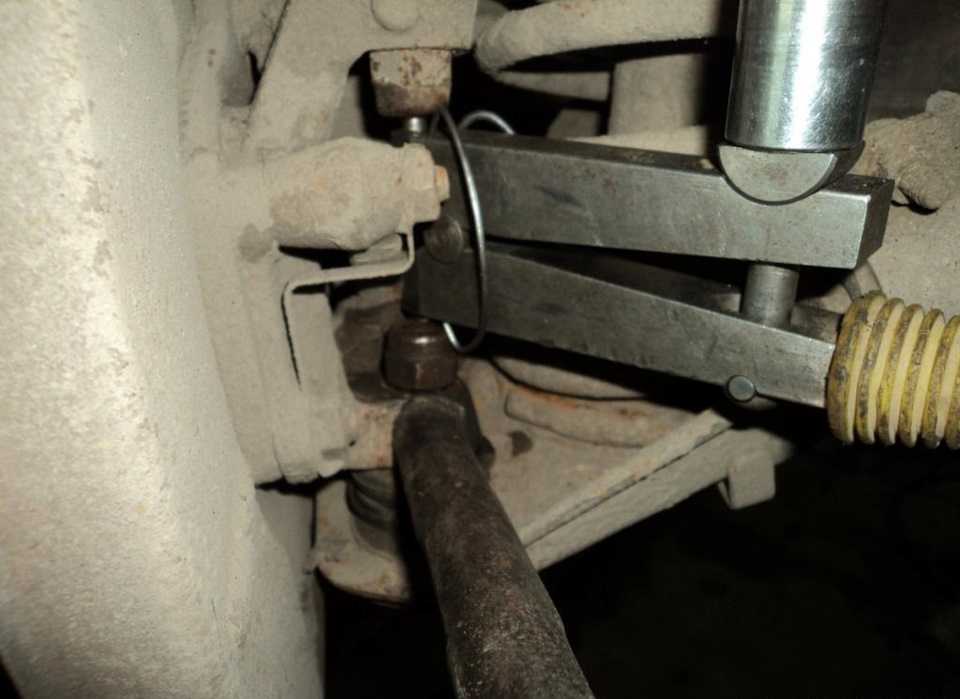

Берем съемник, вставляем его между пальцами верхней и нижней опоры. Выкручиваем его, пока он не упрется в них своими краями. Продолжаем его «натягивать», но не до «усеру», чтобы не сорвать резьбу на нем. Если он крутиться с большим трудом – остановитесь. Этого усилия будет достаточно, чтобы выпрессовать нижнюю шаровую.

В руках у нас молоток, желательно взять в другую руку наставку, чтобы повысить точность ударов. Один ее край упираем в поворотный кулак, там есть специальный выступ (показан на фото ниже), по другому «лупим» молотком. После нескольких ударов, палец должен «выскочить» из конуса.

Остальное – дело техники. Выкручиваем гайку полностью, теперь места для полного вылета хватит, если все-таки она упрется в сошку, то монтировкой опускаем рычаг вниз.

Важно! Полностью ступицу не снимаем с нижнего шарового пальца, он нам пригодится для выпрессовки верхней опоры.

А теперь неприятный момент. После того, как палец вылез из посадочного места поворотного кулака, его ничего не держит. На гайке есть фторопластовое кольцо, фиксирующее её от самопроизвольного откручивания. Оно может потянуть за собой палец, гайка начнет крутиться вместе с ним.

Это проблема, с которой сталкивался не однократно. Можно гайку распилить или разрубить зубилом, что я делал в начале своего пути автослесаря. Это «геморрой», большая трата времени и сил. С опытом до меня дошло, как можно выкрутить гайку нижней шаровой опоры, если она прокручивается вместе с пальцем. Этим опытом хочу поделиться с вами, но чуть позже.

Замачиваем болты крепления шаровой к рычагу ВД-40, предварительно очистив от грязи щеткой по металлу. Ключом на «13» откручиваем их. Используем два ключа, одним удерживаем винт от проворота, вторым крутим гаечки. Вынимаем старую деталь из паза.

Снимаем верхнюю опору

Для замены верхней шаровой, оставляем ступицу на нижнем пальце. Проводим подготовительные операции, о которых говорилось выше, «расхаживаем» гайку в разные стороны, прогоняя постепенно по резьбе.

Выкручиваем ее ключом на «22». Рекомендуется выкрутить полностью, ничего мешать не будет. Если этого не сделать, то после «выбивания» опоры, гайка может прокручиваться вместе с пальцем.

Подкладываем под нижний рычаг кирпич, опускаем авто, пока он полностью не ляжет на него. Тем самым, зафиксировав его. Вставляем съемник, выкручиваем его до упора и немного больше, но не до скрипа зубов. Нам нужно, чтобы между опорами появился «натяг», достаточный, для вырывания верхней шаровой из кулака. Берем наставку, молоток и лупим по отливу верхнего кулака, пока она не выскочит.

Снимаем ступицу с пальцев обоих опор и откладываем в сторонку, чтобы не мешала.

Важно! Не повредите тормозные шланги, в противном случае их придется менять, как это сделать, подробно рассказывал в статье, как поменять передние тормозные шланги на ВАЗ.

Повторяем операции с креплением верхнего шарнира аналогично ее нижней сестры. Брызгаем WD-40, берем ключи на «13», выкручиваем болты крепления к рычагу.

Видео, как снять шаровые опоры при помощи съемника:

Что делать, если гайка нижней опоры крутится вместе с пальцем

Первый способ. Подкладываем под ступицу брусок, кирпич. Опускаем автомобиль на домкрате, под нижним рычагом ничего не должно быть. Машина садится то тех пор, пока ступица не ляжет полностью. Отпускам домкрат ниже, в этот момент цапфа перекашивается, относительно рычага. Шаровой палец зажимается, как в тисках, этого будет достаточно, чтобы выкрутить гайку.

Второй способ. Монтировку вставляем между ступицей, будет показано на фото ниже, и краем рычага, оттягиваем ее в сторону, создавая искусственно перекос. Не подкладываем ничего под нее, она должна свободно висеть в воздухе. Как в первом случае, силы разведения двух частей ходовой должно хватить, палец шарнира заклинит в конусе поворотного кулака. Откручиваем гайку полностью.

Третий способ – варварский. Не хотите заморачиваться с болгарками, монтировками? Берите горелку, грейте гайку, пока фторопластовое кольцо не расплавится. Став мягкой, она не будет препятствовать откручиванию.

Что делать, если гайка верхней шаровой опоры крутиться вместе с пальцем

Снимаем ступицу с нижнего пальца. Рукой оттягиваем ее в свою сторону до упора. Заклиниваем палец в конусе кулака. Он будет зажат, откручиваем гайку до конца.

Второй вариант. Вставляем монтировку между цапфой и краем рычага. Пытаемся сдвинуть цапфу в сторону от рычага. Зажимаем палец, откручиваем гайку.

Видео, если прокручиваются гайки вместе с пальцами шаровых, как их снять:

Меняем старые опоры на новые

Читайте также: Как отличить верхнюю шаровую от нижней

Операция монтажа производится в обратной последовательности. Смазываем болты и гайки крепления литолом. Устанавливаем верхний и нижний шаровой шарнир в посадочное место в рычаге. Прикручиваем его болтами.

Важно! Гайки крепления должны смотреть вверх, а шляпки болтов находится со стороны шарового пальца. Это касается верхней опоры. Если речь идет о нижней, то наоборот – гайки внизу, а шляпки вверху. Если перепутать, то выступающие концы болтов повредят защитные пыльники шариковых шарниров. Это ускорит «кончину» механизма.

Надеваем ступицу на пальцы опор, фиксируем их гайками, предварительно смазав резьбу Литол-24. Закручиваем их до упора, они должны запрессовать их в конусы поворотных кулаков. При монтаже гайка может опять прокручиваться с пальцем, затянуть не получится.

Что делать, если при монтаже новых шаровых гайка прокручивает

Подставляем под нижний рычаг кирпич, бревно. Упираем верхний рычаг ключом или ручкой молотка в отбойник, как показано на скрине ниже, опускаем машину на домкрате, до тех пор, пока он не упрется в ручку молотка.

Продолжаем опускать дальше, смотрим на пальцы шаровых опор. Так как у рычага нет свободного хода, он зафиксирован под весом автомобиля, шаровые должны полностью запрессоваться в обоймы поворотных кулаков. Теперь дотягиваем гайки, они прокручиваться не будут.

Видео, как закрутить гайки при установке новых опор если, они крутятся вместе с пальцами:

Как заменить шаровые опоры без съемника

Чтобы выпрессовать пальцы шаровых опор из конусов поворотных кулаков, нужно:

Поддомкратить авто под балку, вывесить колесо, чтобы оно и рычаг «висели» в воздухе.
Отпустить крепежные гайки шаровых, как правильно – говорилось выше
Вставляем монтировку, при замене нижнего шарового шарнира, между рычагом и кулаком. Давим ее вниз, как бы разжимая между собой эти две детали
Второй рукой бьем с «вытаращенными» глазами молотком по отливу кулака, показан выше на скрине. Через какое-то время, в зависимости от степени закисания шарового пальца в конусе, палец «вылетит»
Для верхней поступаем аналогично. Вставляем монтировку между верхним кулаком и рычагом и лупим молотком, до момента выскакивания пальца шарикового шарнира

Остальные операции осуществляются по такой же схеме, как и замена со съемником: подготовка, зачистка, смазка и т.д.

Видео – замена без съемника:
