Что такое сканер ELM327 и как им пользоваться

2 мая 2019 Ликбез Устройства

Узнайте, как самостоятельно диагностировать машину и экономить на автосервисах.

Что такое ELM327

Обозначение ELM327 хорошо знакомо многим автовладельцам. Это сканер или адаптер, который подключается к бортовому компьютеру машины через разъём OBD-II. Полезный прибор используется для диагностики неисправностей, считывания показателей работы и обнуления ошибок ЭБУ (электронного блока управления).

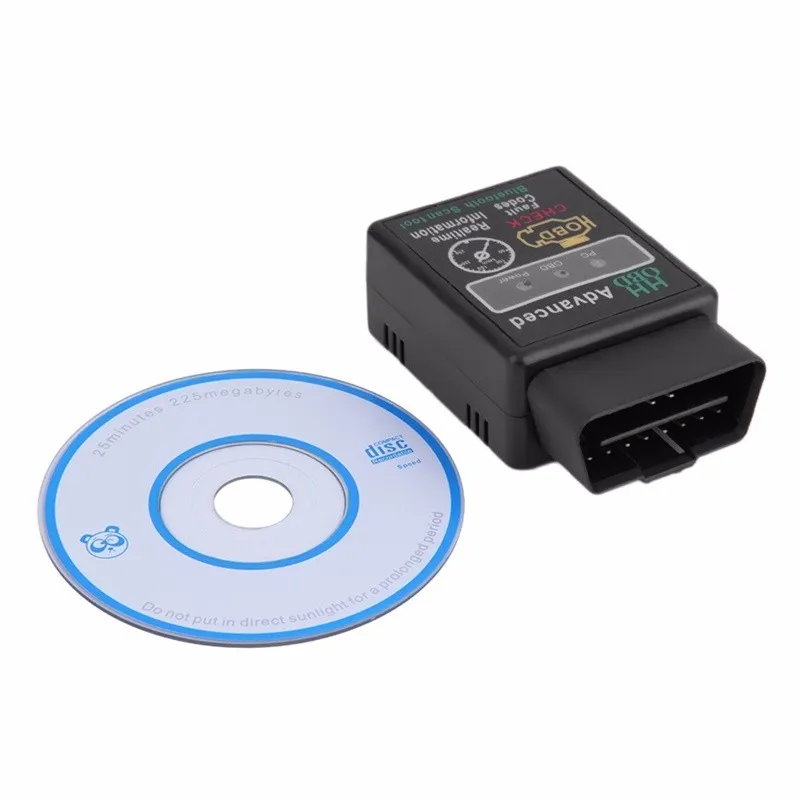

Сканер ELM327 / aliexpress.com

Сканер получил своё название по имени микроконтроллера, который является своеобразным связующим звеном между диагностической шиной автомобиля и компьютером или смартфоном. Этот разработанный канадской компанией чип попал в руки китайских производителей электроники, которые не упустили шанс его скопировать.

Что делает сканер ELM327

Функциональность ELM327 довольно обширна. Но во многом зависит от поддержки тех или иных возможностей конкретной версией адаптера, ЭБУ самой машины, а также ПО, которое используется для диагностики.

Помимо чтения, расшифровки и очистки диагностических кодов ошибок, сканер умеет отображать в реальном времени обороты двигателя и скорость авто, температуру всех жидкостей, текущий расход топлива и воздуха, положение дроссельной заслонки, давление в топливной системе и многое другое.

В некоторых авто с помощью адаптера ELM327 можно разблокировать и перенастроить автоматическое запирание замков и складывание зеркал, отзывчивость педали газа, данные приборной панели.

Как выбрать ELM327

Из-за множества клонов разного качества есть риск нарваться на устройство с урезанной функциональностью, которое будет работать неправильно или не запустится вообще. При покупке нужно учитывать три важных момента.

1. Тип подключения

Существует несколько версий ELM327 с разными интерфейсами подключения. Самыми распространёнными являются адаптеры с Bluetooth, Wi-Fi и USB. Отличаются они не только возможностью соединения, но и совместимостью со смартфонами и компьютерами. В остальном функции идентичны.

• Bluetooth — самые дешёвые сканеры, которые работают только с Android-смартфонами.
• Wi-Fi — более дорогие версии, совместимые как со смартфонами на Android и iOS, так и с компьютерами.
• USB — чуть дешевле сканеров с Wi-Fi. Работают только с компьютерами, зато отличаются надёжностью связи.

2. Версия прошивки

ПО адаптеров постоянно обновляется. На оригинальных ELM327 актуальная версия уже 2.2. Китайские клоны продаются с прошивками 1.5 и 2.1. Как ни странно, более свежий вариант хуже.

Попавший к китайцам чип был с микропрограммой версии 1.5. Все клоны с такой прошивкой имеют ПО оригинального ELM327. Позже появились копии сканеров версии 2.1. Последняя является лишь изменённой прошивкой 1.5, причём не в лучшую сторону — для удешевления производства китайцы убрали многие протоколы связи. Кроме того, есть обычные адаптеры с версией 1.5, которые продаются под видом 2.1.

По факту сейчас в продаже доступны три варианта клонов ELM327:

• ELM327 1. 5 — старая, но оригинальная прошивка;
• ELM327 2.1 — урезанная оригинальная прошивка под видом более новой;
• ELM327 2.1 — оригинальная прошивка под видом новой, но без изменений.

Очевидно, что стоит покупать адаптер именно с оригинальной прошивкой версии 1.5. Например, вот один из проверенных продавцов, у которого можно купить недорогую Bluetooth-версию ELM327.

3. Тип диагностического разъёма авто

У некоторых машин, особенно до 2000 года и отечественных, диагностический разъём имеет колодки других стандартов. Подключить к ним сканер напрямую не выйдет. Для таких случаев используют специальные переходники: с одной стороны у них совместимый разъём для конкретной модели авто, а с другой — стандартный OBD-II.

Слева переходник VAG 2×2 — OBD-II (Volkswagen, Audi до 1997 г.), справа — GM12 — OBD-II (Daewoo, ВАЗ) / aliexpress.com

Проприетарные колодки могут иметь различную форму и количество контактов. Поэтому перед покупкой сканера уточните, какой стандарт разъёма используется на вашем авто, и при необходимости докупите соответствующий переходник.

Как проверить сканер ELM327

После покупки адаптера ELM327 проверьте, что он действительно версии 1.5. При заказе с AliExpress уточните, установлен ли в нём чип PIC18F25K80 и подчеркните, что будете диагностировать сканер специальным ПО и откроете спор в случае проблем.

1. Внешний осмотр

Визуально определить качественный адаптер не так уж просто. Непрозрачный или тёмный пластиковый корпус делает невозможным осмотр компонентов. Их миниатюрность и трудночитаемая маркировка ещё больше усложняют дело.

Чип PIC18F25K80 на плате сканера / aliexpress.com

Если аккуратно вскрыть корпус, можно взглянуть на платы ELM327. Внимательно осмотрите все детали и поищите процессор с кодом PIC18F25K80. Для прошивки 1.5 нужен именно такой чип, поэтому его наличие будет определённой гарантией качества.

2. Приложение-тестер

YouTube-канал Eugene Barsuk

Специальное приложение тестирует совместимость с протоколами диагностических шин и показывает реальную версию сканера. Для проверки сделайте следующее.

1. Вставьте адаптер ELM327 в диагностический разъём авто и включите зажигание.
2. Откройте настройки Bluetooth или Wi-Fi на смартфоне и выполните сопряжение с адаптером (пароль: 0000 или 1234).
3. Установите приложение для проверки и нажмите кнопку «Соединение».
4. Дождитесь окончания сканирования и проверьте результаты.
5. Успешная работа с большинством марок авто гарантирована, если адаптер поддерживает все ревизии вплоть до 1.4 или 1.4b включительно.

appbox fallback https://play.google.com/store/apps/details?id=com.applagapp.elm327identifier&hl=ru&gl=ru

appbox fallback https://apps.apple.com/ru/app/id1070559251

Как подключиться к авто

Точная процедура настройки обычно описана в инструкции.

Шаг 1. Установка приложения для диагностики

Для соединения с ЭБУ машины используются различные программы. Существуют как бесплатные, так и платные версии для Android, iOS и Windows. В комплекте с самим сканером нужное ПО часто уже идёт в комплекте. Установите его или одно из популярных приложений.

appbox fallback https://play.google.com/store/apps/details?id=org.prowl.torque&hl=ru&gl=ru

appbox fallback https://play.google.com/store/apps/details?id=ru.spb.OpenDiag&hl=ru&gl=ru

appbox fallback https://play.google.com/store/apps/details?id=com.pnn.obdcardoctor_full&hl=ru&gl=ru

appbox fallback https://apps.apple.com/ru/app/id1259933623

appbox fallback https://apps.apple.com/ru/app/id1034660443

appbox fallback https://apps.apple.com/ru/app/id976630793

OpenDiag (Windows) →

Шаг 2. Подключение ELM327

YouTube-канал «Дабл тест драйв»

Разъём для подключения адаптера ELM327 в автомобилях расположен по-разному. Обычно где-то под рулём или в бардачке, но в некоторых старых моделях может быть и под капотом. Уточните, как в вашей машине, и подключите сканер.

Шаг 3. Сопряжение устройств

YouTube-канал «Дабл тест драйв»

Далее необходимо включить зажигание и установить соединение сканера со смартфоном или ноутбуком. Если на адаптере есть кнопка запуска, не забудьте нажать и её.

Активируйте Bluetooth или Wi-Fi в настройках гаджета и дождитесь, когда будут найдены находящиеся рядом устройства. Выберите адаптер ELM327: обычно он называется OBDII. Подключитесь к нему. Для сопряжения используйте код 0000 или 1234.

Шаг 4. Настройка приложения

YouTube-канал «Дабл тест драйв»

Запустите установленное приложение для диагностики. Как правило, тип адаптера определяется автоматически. Если этого не произошло, откройте настройки приложения, укажите тип подключения (Bluetooth, Wi-Fi или USB) и выберите доступный сканер из списка.

Как пользоваться сканером ELM327

Если всё выполнено правильно, после настройки на экране отобразится информация об авто, а датчики и индикаторы заработают. В зависимости от приложения может понадобиться создать профиль авто. Для этого выберите свою модель из списка и укажите технические характеристики.

YouTube-канал «Дабл тест драйв»

Теперь можно просматривать показатели работы двигателя и различных систем, считывать ошибки ЭБУ и выполнять их сброс. Для каждой функции в приложениях есть соответствующие кнопки. Например, в самой популярной утилите Torque это «Приборная панель», «Считывание ошибок», «Графики» и другие.

Читайте также 🚗📲🧐

• 50 крутых автолайфхаков на все случаи жизни
• Как поменять колесо: подробнейшая инструкция
• Как убрать царапины на машине своими руками
• Почему потеют фары и как это исправить
• Как поменять масло в двигателе

Инструкция ELM 327

org/BreadcrumbList»>
1.    Главная
2.   »   Инструкция ELM 327

Инструкция по настройке диагностического адаптера ELM 327 USB скачать

Инструкция по настройке диагностического адаптера ELM 327 WiFi с программой

DashCommand  скачать

Если Вы приобрели диагностический адаптер на базе чипа ELM 327 и у Вас возникли сложности с его настройкой, то на данной странице, Вы найдете инструкцию на русском языке для ELM327. На нашем сайте присутствуют инструкции для elm327 различных модификаций (USB, Bluetooth, Wi-Fi)

Видео инструкция по подключению elm327 Bluetooth

Сравнение версий адаптеров elm327 Bluetooth v1. 5 и версии 2.1. В чем их отличия и почему возможно не подключение к автомобилю.

Наши адаптеры elm327 Bluetooth

 Итак, приступим, если у Вас имеется диагностический адаптер ELM327 Bluetooth то для его работы с программой Torque Вам необходимо:

 1.   Подключить диагностический адаптер ELM 327 Bluetooth

 к диагностическому разъему OBD II Вашего авто после чего необходимо включить зажигание.

2.   Затем включите модуль Bluetooth на Вашем устройстве (смартфон или планшетный ПК на платформе Android).

3.    В настройках Вашего мобильного устройства Вам необходимо зайти в раздел беспроводных сетей Bluetooth и нажать поиск нового оборудования для сопряжения. В окне поиска появится новое устройство (как правило идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) После этого Вы можете нажать на пункт сопряжения с устройством (потребуется ввести пароль из инструкции к адаптеру, как правило это 1234,0000,1111,9999,6789).

4.  После этого откройте программу Torque.

5.  Перейдите в меню программы пункт «настройки».

6.  Откройте раздел «OBD2 настройки адаптера / Выберите устройство Bluetooth» и выберите Ваш адаптер

 ELM 327 Bluetooth (имеет идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) из списка.



7.  После этого нажмите на иконку с надписью «Adapter Status» и проверьте подключение (должны появится зеленые галочки у первых 3-х пунктов в списке).

8.   Так же выбрать протокол вручную можно в пункте «Профили автомобиля» (находится в том же меню, где и «настройки»).

9.    После этого Вы можете начинать диагностировать Ваш автомобиль!

Как использовать сканер OBD2 как профессионал

Сканер OBD2 — один из самых полезных автомобильных инструментов, который нужен каждому автовладельцу. Самое приятное то, что вам не нужно быть экспертом, чтобы научиться использовать сканер OBD2 как профессионал.

Наличие сканера OBD2 даст вам большую свободу от автомехаников и поможет сэкономить тысячи долларов на ремонте и обслуживании. Например, с помощью автомобильного диагностического прибора OBD2 вы можете

:

ПОЛУЧИТЬ БОЛЬШЕ КОНТРОЛЯ ВАШЕГО АВТОМОБИЛЯ С ПОМОЩЬЮ CARLY FEATURES

Узнайте точную стоимость Carly для вашей марки автомобиля!

Быстрая международная доставка DHL

Политика возврата адаптера в течение 14 дней

Отличная поддержка клиентов

Пожизненная гарантия на оборудование

СМОТРЕТЬ В

100024

Фактически, пользователи Carly, регулярно выполняющие диагностические проверки, экономят до 2000 долларов в год на ремонте и обслуживании.

Поэтому мы покажем вам, как использовать сканер OBD2, чтобы вы могли получить максимальную отдачу от своего автомобиля и начать экономить больше.

Что такое сканер OBD2?

Сканер OBD2 представляет собой небольшое карманное устройство. Он состоит из 16-контактного разъема, который считывает все данные вашего автомобиля и позволяет вам получить к ним доступ.

Сканер OBD2 работает через интерфейс OBD вашего автомобиля, что означает бортовую диагностику. Этот интерфейс хранит всю информацию вашего автомобиля о каждом блоке управления двигателем.

Чтобы получить доступ к бортовому диагностическому интерфейсу вашего автомобиля, просто подключите OBD-сканер к порту OBD2 вашего автомобиля. После этого вся информация, которую собирает устройство OBD, может быть доступна через приложение для телефона OBD на вашем мобильном телефоне.

Как правильно выбрать сканер OBD2?

Существует множество различных типов сканеров OBD2, которые могут варьироваться от простого считывателя кода до сложного автомобильного сканера.

Однако правильный выбор сканера зависит от типа и уровня детализации данных, которые вы хотите получить о своем автомобиле.

Есть 3 вещи, которые помогут вам определить, какой сканер лучше всего подходит для вашего автомобиля:

1. Размер оборудования, которое вы хотите
2. Набор предлагаемых функций
3. Совместимость с вашим автомобилем

1. Размер и оборудование

Каждый сканирующий прибор для транспортных средств может различаться по сложности необходимого оборудования. Если вы ищете небольшой и удобный инструмент, сканеры Bluetooth OBD2 — идеальное решение. Поскольку это беспроводные сканеры, вам не нужно дополнительное оборудование, поэтому они чрезвычайно портативны.

Однако, если вы предпочитаете более профессиональные диагностические инструменты, такие как портативный диагностический сканер или диагностическое программное обеспечение, они обычно более громоздки и могут потребовать дополнительного оборудования, такого как компьютер.

2. Набор функций

Существуют инструменты сканирования, которые предоставляют только основные диагностические функции и общие коды. Однако есть и другие, которые предоставляют более продвинутые функции, которые хотел бы иметь каждый автолюбитель.

Например, с помощью обычного сканера или считывателя кодов можно только считывать диагностические коды. Вы также можете выполнять другие основные функции, такие как удаление кодов неисправностей (например, проверить индикатор двигателя). Однако другие сканеры предлагают гораздо больше функций, таких как профессиональная информация об автомобиле, кодирование автомобиля, параметры в реальном времени и многое другое.

3. Совместимость

Независимо от того, какой сканер вы решите использовать, некоторые из них могут быть несовместимы с маркой и моделью вашего автомобиля. Кроме того, если вы используете сканер Bluetooth OBD-II, который поставляется с мобильным приложением, вы должны убедиться, что приложение совместимо с операционной системой вашего телефона (Android или iOS).

Как использовать сканер Bluetooth OBD2 — 3 шага

Сканеры

Bluetooth OBD2 являются наиболее удобными инструментами сканирования, поскольку они портативны, чрезвычайно просты в использовании и предоставляют очень ценную информацию. Поскольку они беспроводные, им не нужен соединительный кабель или дополнительное диагностическое оборудование.

Таким образом, кроме беспроводного сканера, вам нужен только ваш телефон.

Через мобильное приложение сканера вы сможете просматривать информацию о вашем автомобиле на своем смартфоне в любое время.

Вот 3 простых шага, которые необходимо выполнить при первом использовании сканера Carly Bluetooth OBD2.

1. Подключите сканер Carly OBD2 к порту OBD вашего автомобиля

   Порт OBD-II вашего автомобиля обычно находится под рулевым колесом или слева от педали газа. Этот порт представляет собой небольшой штекер, который помогает подключить адаптер ко всем ЭБУ вашего автомобиля.

   Вы можете найти диагностический порт OBD2 в большинстве автомобилей, выпущенных после 2001 года. Если вы не можете его найти, вы можете перейти сюда или проверить руководство по эксплуатации вашего автомобиля.


2. Включите двигатель вашего автомобиля

   После запуска двигателя вашего автомобиля сканер OBD2 начнет получать информацию от всех систем и узлов автомобиля.


3. Включите Bluetooth на телефоне и откройте мобильное приложение сканера OBD2.

   Убедитесь, что вы загрузили мобильное приложение, которое необходимо использовать со сканером OBD2. В этом случае, если вы используете универсальный адаптер Carly, вы можете загрузить приложение Carly на устройства Android и iOS.

   После этого откройте приложение Carly и нажмите «подключиться». Это установит соединение между сканером Carly и вашим телефоном через Bluetooth.

Как только соединение будет установлено, вы официально сможете лучше контролировать свой автомобиль! Отличный способ начать — узнать больше о состоянии вашего автомобиля и прочитать коды неисправностей, такие как индикатор проверки двигателя.

Ниже мы покажем вам все, что вы можете сделать в своем автомобиле.

Могу ли я оставить сканер OBD2 подключенным к порту OBD2 моего автомобиля?

Да. Вы можете оставить свой сканер OBD2 подключенным к порту вашего автомобиля. Это совершенно безопасно.

Должен ли двигатель работать для использования сканера OBD2?

Да. При проведении диагностики или проверке параметров в реальном времени следует включить двигатель автомобиля.

Можно ли повредить машину сканером OBD2?

Нет, однако некоторые сканеры OBD2 низкого качества могут повредить ваш автомобиль. Правильный и качественный сканер OBD2 и приложение не должны повредить настройки вашего автомобиля. Даже если вы настраиваете свой автомобиль с помощью автомобильного кодирования, у вас всегда должна быть возможность вернуть настройки вашего автомобиля в исходное состояние. Поэтому важно избегать покупки поддельных брендов, а вместо этого приобретать сканер непосредственно на веб-сайте оригинального бренда.

Что можно сделать со сканером OBD2?

В зависимости от приобретенного сканера OBD2 вам будут доступны различные функции. Ниже мы покажем вам все функции, которые вы можете использовать в своем автомобиле с помощью Carly Scanner.

OBD и диагностика производителя: чтение и сброс кодов ошибок

С помощью функции диагностики вы можете считывать и очищать основные коды OBD, которые относятся ко всем кодам ошибок, относящимся только к двигателю вашего автомобиля. Например, вы можете отслеживать коды двигателя, такие как индикатор проверки двигателя.

Кроме того, вы также можете считывать коды производителя (также называемые диагностическими кодами неисправностей). Коды производителя — это ошибки, связанные со всеми другими системами, такими как ABS, подушки безопасности, тормоза и т. д.

При проведении диагностической проверки вы сможете увидеть:

• все активные коды на вашем автомобиле (например, сигнальная лампа)
• уровень серьезности кодов ошибок
• определение кода, чтобы понять, что они означают.
• общее состояние вашего автомобиля (определяется количеством имеющихся проблем и уровнем их серьезности)

Кроме того, благодаря функции Smart Mechanic вы сможете получить доступ к информации, к которой имеют доступ профессиональные механики. Например, вы можете увидеть профессиональное описание кода, получить советы по ремонту и просмотреть прогнозную аналитику по каждому коду ошибки. Это отличная функция, которая поможет вам больше узнать о кодах неисправностей и исправить их самостоятельно.

Код

: Настройте свой автомобиль

Еще одна функция, которая нравится всем автолюбителям, это кодирование! Это позволит вам активировать или деактивировать функции по умолчанию в вашем автомобиле, которые заранее определены производителем автомобиля.

Кодирование вашего автомобиля очень просто благодаря интуитивно понятному пользовательскому интерфейсу Carly. В приложении Carly вы сможете увидеть список всех вариантов кодирования для вашего автомобиля.

Всего одним нажатием вы можете разблокировать новую функцию вашего автомобиля. Однако, если вы хотите отменить изменение, вы можете легко восстановить исходные настройки.

Вот некоторые из самых популярных кодировок автомобилей:

• Отключить автоматическую систему старт/стоп
• Настроить приветствие и фары
• Автоматически заблокировать двери после достижения определенной скорости
• Поднять или опустить окна автомобиля с помощью ключа от машины

Параметры в реальном времени: считывание в режиме реального времени данные

Кроме того, если вы хотите узнать больше о текущем состоянии вашего автомобиля, вы можете отслеживать параметры в режиме реального времени! Например, вы можете увидеть значения температуры и давления или проверить давление турбонаддува.

Это может быть особенно полезно, когда загораются коды неисправностей, такие как индикатор проверки двигателя, и вы хотите узнать больше о параметрах двигателя вашего автомобиля.

Проверка подержанного автомобиля: обнаружение мошенничества с пробегом

Функция «Подержанный автомобиль» чрезвычайно полезна, если вы хотите купить или продать подержанный автомобиль. Если вы покупатель, вы можете убедиться, что интересующий вас автомобиль не подвергался незаконным манипуляциям и не был украден.

Если вы хотите проверить, не подвергался ли ваш автомобиль незаконным манипуляциям, Карли предоставит вам точный отчет о пробеге. Затем вы можете увидеть, отличается ли реальный пробег автомобиля от пробега, отображаемого на спидометре. Если это так, то вы можете быть уверены, что одометр был изменен, и вы можете избежать покупки этого автомобиля.

Техническое обслуживание своими руками: инструкции по простому обслуживанию

Часто с нас берут деньги за базовое техническое обслуживание и ремонт автомобилей, которые мы можем легко сделать самостоятельно.

Функция технического обслуживания автомобиля даст вам четкие инструкции по проведению базового технического обслуживания. Таким образом, вам больше не нужно полностью полагаться на своего механика, и вы можете сэкономить больше денег.

Тест на выбросы: обязательно пройдите тест на выбросы

Перед сдачей официального теста на выбросы вы можете выполнить свой собственный тест в приложении Carly, чтобы убедиться, что вы его пройдете. Приложение Carly просканирует все системы контроля выбросов вашего автомобиля. После этого он даст вам обзор средств контроля выбросов, которые необходимо отремонтировать. Таким образом, вы будете знать, что нужно исправить на вашем автомобиле, чтобы привести его в форму перед официальным тестом.

Digital Garage: доступ к диагностическим отчетам вашего автомобиля

Наличие истории диагностических проверок вашего автомобиля чрезвычайно полезно для вашего автомеханика.

Кроме того, это также может быть чрезвычайно ценным способом убедиться, что ваш механик не нанес дальнейшего ущерба вашей машине. Все, что вам нужно сделать, это выполнить диагностическую проверку до и после того, как вы отвезете свой автомобиль в ремонтную мастерскую. После этого, если в вашем автомобиле возникла новая проблема, вы можете доказать, что ее не было, прежде чем отвезти машину к механику.

Узнайте, как использовать сканер OBD2 и станьте профессионалом!

Выполнив описанные выше шаги, вы научитесь пользоваться сканером OBD2 и максимально эффективно использовать свой автомобиль. С вашим собственным сканером Carly вам больше не нужно полностью полагаться на автомеханика.

Кроме того, вы можете получить расширенные функции, которые предлагает дорогой сканер или сложный автомобильный сканер. Таким образом, вместо того, чтобы платить более 3000 долларов за профессиональный сканер, вы можете приобрести сканер Carly примерно за 130 долларов.

Более того, положительные отзывы о Carly сделали его одним из лучших автомобильных диагностических сканеров. Таким образом, вы можете быть уверены, что получаете отличное решение, которое окупится при первом же использовании.

Наличие собственного диагностического сканера — лучший способ лучше контролировать свой автомобиль. Итак, вы готовы начать использовать свой собственный сканер OBD-II?

Что можно и чего нельзя делать при использовании сканеров OBD2

Автомобили стали не чем иным, как компьютерами на четырех колесах. Бортовая диагностика или просто OBD2 , введенный в модели автомобилей с 1996 года, сделал необходимым для каждого владельца автомобиля узнать об инструментах диагностики автомобиля. Сканеры

OBD2 являются одним из многих диагностических инструментов, которые вы можете использовать, чтобы узнать, что беспокоит ваш автомобиль. Сканер OBD2 является стандартным программным обеспечением, которое было разрешено PA для использования на всех транспортных средствах с бортовым диагностическим программным обеспечением. Этот сканер может контролировать систему зажигания и автоматическую трансмиссию в современных автомобилях с впрыском топлива.

Как работает OBD2?

Проще говоря, OBD2 — это своего рода датчик-монитор, способный собирать данные с двигателя автомобиля, а также других систем. Монитор может посылать различные команды топливным форсункам и различным системам автомобиля для измерения таких параметров, как положение коленчатого и распределительного валов, температура воздуха и охлаждающей жидкости, обороты двигателя, скорость движения и открытие дроссельной заслонки, среди прочего.

OBD2 — это сложное программное обеспечение с множеством самопроверок для мониторинга и регулирования работы вашего автомобиля и, таким образом, поддержания его хорошего состояния в течение как можно более длительного времени. Этот сканер может даже самостоятельно корректировать зажигание автомобиля и топливную смесь при каждом обороте коленчатого вала. Однако вам необходимо иметь сканер OBD2 для интерпретации результатов с монитора.

Общие сведения о сканере OBD2 и его приложении

Большинству людей нравится иметь сканер OBD2, даже если они понятия не имеют, что он делает и что делать, когда сканер выдает ошибку. Вот почему люди часто впадают в панику, когда в машине возникает неисправность. Как будто они всегда ожидают, что с OBD2 с автомобилем ничего не случится.

Первым признаком неисправности является загорание индикатора «проверьте двигатель» на приборной панели. Этот свет на стандартном языке OBD2 также называется индикатором неисправности (MIL). Когда этот индикатор горит, это означает, что в автомобиле есть определенный датчик, который отправил сообщение об ошибке в модуль управления трансмиссией (PCM), которое он не может расшифровать.

Таким образом, на самом деле PCM загорается индикатором MIL, чтобы предупредить вас о том, что с автомобилем что-то не так, хотя даже когда приходит это предупреждение, ваш автомобиль, как правило, по-прежнему работает нормально. На самом деле, единственное, что может указывать на какие-то проблемы с вашим автомобилем, — это, возможно, увеличение расхода топлива и потеря мощности.

PCM сохранит диагностический «код неисправности». Это то, что технические специалисты обычно проверяли с помощью различных инструментов сканирования, чтобы точно знать, где проблема с автомобилем.

Сканер OBD2 ранее был доступен только профессиональным техникам в основном из-за его высокой цены. К счастью, цены стали более доступными для обычных автовладельцев.

Сегодня вы можете приобрести модель сканера OBD2 по цене от 20 долларов за чрезвычайно простой сканер, который будет показывать только коды неисправностей, до примерно 4000 долларов за сканер OBD2 с полным набором функций, обновляемым гаджетом с компьютерным интерфейсом, который допускает использование несколько языков.

Использование сканера OBD2

Использование сканера OBD-II не требует волшебства, даров или талантов. Процесс довольно прост, и хотя разные модели могут давать немного разные инструкции, ниже приведен общий процесс, которому следует большинство моделей.

1. Выключите автомобиль и подключите сканер OBD2 к стандартному разъему канала передачи данных OBD ​​II, который может быть расположен под приборной панелью со стороны водителя, слева от ведущего колеса. На конце кабеля обычно имеется 16-контактная вилка, которая идеально подходит к автомобильной розетке.
2. Включите зажигание или запустите машину, в зависимости от того, что указано в руководстве, и дайте сканеру время для инициализации. Для некоторых моделей сканеров потребуется нажать кнопку питания, чтобы начать процесс инициализации. Опять же, важно иметь руководство по сканеру OBD2 для конкретного сканера, чтобы быть уверенным.
3. Когда сканер покажет, что он готов, введите все необходимые данные. В основном это будет включать тип, модель и марку двигателя, VIN и другие. Затем вы можете инициировать «чтение» или «сканирование» диагностической системы автомобиля. Опять же, для запуска сканирования некоторые модели сканеров будут иметь кнопку для этого, в то время как другие потребуют от вас прохождения ряда руководств.
4. После того, как автоматический сканер завершит процесс сканирования, он выдаст вам диагностический код неисправности или несколько кодов. Вы можете либо записать их, либо передать на свой ноутбук с помощью USB-кабеля или Bluetooth, если ваш сканер совместим с Bluetooth.
5. Затем вы можете проверить эти коды DTC в руководстве, чтобы понять, от чего страдает ваш автомобиль. В большинстве руководств указаны только основные коды, но если вам нужны более расширенные коды, вы можете проверить их в Интернете, потому что есть модели автомобилей, которые обычно имеют дополнительный набор кодов в Интернете.
6. Когда вы закончите запись кодов ошибок, выключите зажигание автомобиля, а затем осторожно отключите сканер OBD2.

Будьте осторожны при использовании сканера OBD 2 для диагностики

При подключении кабеля сканера OBD-II к разъему канала передачи данных будьте предельно осторожны. Это связано с тем, что 16 контактов в вилке очень тонкие, и вы можете легко погнуть контакты или треснуть пластик вокруг вилки, если надавите слишком сильно.

Всегда включайте зажигание или заводите автомобиль в соответствии с инструкциями в руководстве. Невыполнение этого требования может привести к повреждению программного обеспечения сканирования.

Также очень важно возить с собой руководство для конкретной модели сканера, которую вы используете. К счастью, вам не нужно носить с собой ручную копию, так как вы можете просто загрузить электронную копию из Интернета и иметь ее на своем телефоне или носить с собой копию руководства на компакт-диске. Большинство сканеров обычно поставляются как с компакт-диском, так и с бумажной копией руководства.

Меню проверки и обслуживания

После сброса MIL сканер предложит вам еще один вариант проверки и готовности. Что обычно происходит, так это то, что PMC обычно проверяет ваш автомобиль, чтобы убедиться, что неисправность устранена, как только вы начнете управлять им. Продолжительность времени, в течение которого вам нужно управлять автомобилем, чтобы PCM записал готовность, в основном зависит от конкретных моделей автомобилей.

Важно, чтобы после интерпретации кодов, выдаваемых сканером OBD2, вы немедленно устранили неисправность или отдали свой автомобиль на осмотр механику, который сможет устранить неисправность.

Затем снова поверните сканер OBD 2 для готовности I/M. Это важно, потому что в случае, если ваш автомобиль отправляется на проверку в DMV или на независимую станцию, технический специалист обычно проверяет готовность к I / M, используя свой собственный сканирующий прибор. Вы точно не получите наклейку, если ваш автомобиль не пройдет тест.

Меню просмотра данных

Подлинные и качественные сканеры OBD 2 обычно также имеют другое меню для «просмотра данных». Это позволяет вам узнать фактические числа, считываемые PCM.

Вы можете просмотреть данные о работе лямбда-зонда, частоте вращения и нагрузке на двигатель, а также температуре воздуха и воды, а также о других потенциальных проблемах вашего автомобиля.

С помощью этой информации легче узнать о проблеме с автомобилем и определить, стоит ли пытаться устранить ее самостоятельно, чтобы сэкономить деньги, или вам нужна профессиональная помощь для более постоянного решения.

Если у вас есть профессиональный сканер OBD2 модели , у вас также будет графическая функция. Обычно это то, что технические специалисты используют для проверки нескольких параметров при работающем двигателе.

Если вы понимаете, как читать графики, у вас больше преимуществ, так как вам будет легко диагностировать проблему без помощи техника.

Есть ли разница между «считывателем OBD2» и «сканером OBD2»?

Большинство людей путают считыватель кодов со сканером. Считыватели кодов в основном дешевле и используются для более простых функций, чем сканеры OBD2. Они могут отключать индикатор MIL и считывать основные коды, но в большинстве случаев не представляют большей ценности.

Считыватели кодов больше подходят для кодов неисправностей более «общего» характера. Однако они не способны считывать коды расширения или OEM-коды, которые в основном относятся к автомобилям. Общие коды также известны как коды P0, а расширенные коды называются кодами P1. Расширенные коды в основном меняются в зависимости от модельного года и должны регулярно заменяться или обновляться.

Причина, по которой важно приобрести сканирующий инструмент OBD2 вместо считывателя, заключается в том, что сканер может считывать оба кода. Существуют определенные типы неисправностей в транспортных средствах, которые устанавливают код P0, а не код P1, или наоборот. Если вы не сможете прочитать оба кода, вам может быть трудно поставить правильный диагноз для вашего автомобиля.

Также, в отличие от считывателей кодов, сканеры способны также отображать состояние готовности мониторов системы OBD2 автомобиля. Готовность I/M — это самопроверки, которые OBD2 будет запускать, чтобы убедиться, что автомобиль работает эффективно и что код ошибки был удален.

Есть мониторы, которые запускаются при каждом запуске автомобиля, а есть те, которые запускаются только при определенных условиях эксплуатации.

Например, монитор системы улавливания паров топлива (EVAP), также известный как «монитор свободной крышки бензобака», будет работать после сеанса заправки.

Проверяет наличие утечек паров и может включить контрольную лампу MIL или «проверить лампочку двигателя», если после доливки крышка не затянута или плохо затянута. Это установит коды ошибок P0440, P0442 или P0445. Еще одним примером монитора, который будет запускаться лишь изредка, является монитор катализатора, который проверяет эффективность каталитического нейтрализатора.

Индикатор Check Engine обычно гаснет, когда монитор обнаруживает снижение эффективности.

Насколько важно знать о состоянии готовности? Состояние готовности в основном проверяется в офисе DMV, чтобы подтвердить, что ваш автомобиль соответствует требованиям по выбросам.

Это означает, что если никакие коды не установлены (переводится как отсутствие проблем) после того, как все мониторы были запущены, то ваш автомобиль работает чисто и пройдет тест на выбросы подключаемого модуля OBDII или проверку на смог в выхлопной трубе.

С помощью считывателя кодов вы можете легко очистить коды и выключить индикатор «проверить двигатель», но вы не сможете проверить готовность и не сможете получить наклейку, если ваш автомобиль окажется в офисе DMV.

Обратитесь за помощью, если вы не понимаете код, полученный сканером OBD2

Важно правильно установить свои границы, когда дело доходит до того, что вы можете делать со сканером OBD2.

Большинство профессиональных механиков предупреждают, что коды неисправностей, обычно обозначаемые как P0 или P1, не являются фактическим диагнозом автомобиля. Если вы не можете расшифровать ошибку, важно, чтобы ваш автомобиль осмотрел профессионал.

Например, код неисправности P0131 является общим кодом датчика. Когда большинство людей получат этот код, они подумают о том, чтобы установить новый датчик в надежде, что это устранит ошибку и выключит индикаторы MIL. Неисправный датчик также может вызвать ошибку пропуска зажигания P0301.

Иногда вы могли неправильно диагностировать этот код неисправности, и новый кислородный датчик вместе с новым разъемом для датчика может не решить проблему. Вы будете знать, что проблема не была решена комплексно, если после небольшого скачка частоты вращения коленчатого вала индикаторы MIL снова загорятся.

Не пытайтесь дать то же решение, которое, казалось бы, не удалось, для кода ошибки, который продолжает появляться. Существуют современные автомобильные двигатели и бортовые системы управления, которые может легко понять только профессионал, который в этом разбирается.

Поэтому, если у вас нет подходящих инструментов и обучения для решения проблемы, имеет смысл проверить свой автомобиль в автомастерской. Хорошо то, что, поскольку вы уже определили проблему с помощью сканера OBD2, вы будете знать, какую услугу вы хотите.

Большинство профессиональных ремонтных мастерских дадут вам скидку, если вы точно знаете, что нужно починить, так как это сэкономит им много времени на сканирование OBD2 и чтение кодов.

Как и большинство владельцев транспортных средств, вы в основном знаете только, как промыть радиатор вашего автомобиля или выполнить простую замену масла. Попытка выполнить более сложные задачи, например, заменить ремень ГРМ, когда у вас нет ни инструментов, ни ноу-хау, может привести к тому, что у вашего автомобиля возникнут новые проблемы, и он будет остановлен до тех пор, пока с ним не поработает профессиональный механик.

Приобретите правильный сканер OBD2

На рынке представлено множество моделей сканеров OBD2. Важно, чтобы вы выбрали те, которые соответствуют стандартам качества, чтобы вы могли максимизировать их функциональность. Кроме того, при покупке сканеров OBD2 важно, чтобы вы проверили тот, который совместим с бортовым диагностическим инструментом вашего автомобиля.

Инвестиции в сканер OBD2 качества — это то, о чем вам не следует спорить. Это потому, что сканер сэкономит вам столько денег, что быстро вернет вложенные в него деньги и даже принесет вам прибыль.

На самом деле, имея качественный сканер OB2, достаточные знания в области механики и соответствующие автомобильные инструменты, вы сможете сэкономить более 70 процентов денег, которые вы потратили бы на проверку и ремонт автомобиля.

Конечно, будут определенные обстоятельства, которые заставят вас обратиться за услугами профессионального механика, но, поскольку вы будете контролировать свой автомобиль, таких случаев будет значительно меньше.

Советы по покупке сканера OBD2

Если вы приняли решение о покупке сканера OBD2, то вам следует приобрести продвинутый гаджет. Помимо совместимости сканера с бортовой диагностикой вашего автомобиля, первое, на что вы хотите обратить внимание, — это новейшие технологии в сканере.

Усовершенствованный сканер OBD2 будет очень эффективно информировать вас о нескольких важных механиках, таких как система служебного освещения, управление кондиционером, управление подушками безопасности и управление коробкой передач, среди прочего.

Наличие этой информации поможет вам поддерживать автомобиль в хорошем состоянии и избежать ненужных звонков в ремонтную мастерскую.

Еще один фактор, который следует учитывать при выборе сканера OBD2, — это удобство интерфейса.

Дружественный интерфейс облегчит вам работу с устройством. Дело не в том, что интерфейс должен быть сложным.

Сканер с простым для понимания интерфейсом, который дает необходимую информацию, на самом деле более идеален.
