Противотуманки на ВАЗ 2114: установка своими руками и схема подключения
Содержание:
- Способы установки
- Установка
- Ксенон в ПТФ
Противотуманные фары или просто ПТФ являются важным элементом системы освещения для автомобиля. Увы, не все производители оснащают свои машины этими устройствами. АвтоВАЗ с его моделью 2114 исключением не является. ПТФ для четырнадцатой доступны только за доплату и в самой дорогой комплектации.
Далеко не все видят смысл в покупке максимально укомплектованной версии лишь для того, чтобы получить ПТФ. Отличное решение — самостоятельная установка противотуманок.
Красиво и эффективно
Способы установки
Есть несколько вариантов оснастить свой автомобиль системой противотуманных фар. Выбор зависит от ваших личных предпочтений и возможностей.
Способ | Особенности |
Покупка бампера с вмонтированными ПТФ | Такие бампера покупаются в тюнинг ателье, где вам все подключат и соединят. |
Покупка бампера от ВАЗ 2115 и самостоятельная установка | Для этого вам придется купить бампер от старшей модели, где предусмотрены отверстия для противотуманок. Остается отыскать подходящий комплект ПТФ и установить их |
Покупка ПТФ и облицовочных элементов — очков | Сегодня этот способ пользуется наибольшим спросом, поскольку позволяет за небольшие деньги своими руками выполнить установку |
Стандартный комплект ПТФ включает несколько элементов:
- Фары;
- Лампочки;
- Реле включения;
- Комплект проводов;
- Схема подключения;
- Кнопка для включения/выключения ПТФ.
Выбирая комплект, обратите внимание на то, чтобы фары соответствовали форме очков, то есть облицовочных элементов.
Стандартный комплект
Сегодня для владельцев ВАЗ 2114, желающих установить противотуманные фары, рекомендуется выбирать прямоугольные комплекты от компании Киржач.
Ее используют при заводской установке ПТФ на дорогих версиях модели.
Ксенон в ПТФ
Многие автовладельцы подумывают о том, чтобы установить в противотуманки ксеноновые лампы. Хорошо ли это? Не особо.
Все дело в том, что при установке ксенона в ПТФ нарушается фокусировка. Принцип действия ксенона несколько иной по сравнению с обычными лампами типа Киржач.
Штатные ПТФ предназначены для определенных видов ламп, потому с ксеноном они не справляются. В результате в отражателе наблюдается чрезмерное отражение, происходит преломление лучей, свет размывается. К чему это ведет? К ослеплению водителей встречного транспорта.
Вариант с ксеноном не является практичным и удачным решением. Потому от него рекомендуем отказаться.
Другой вариант — комбинация ксенона и желтых противотуманок. Вам потребуются ксеноновые лампочки Н1, которые монтируют в бутылочную крышку и только после этого ставятся в фару.
Так световой пучок получает более ровные границы, не слепит участников встречного движения, лучше подсвечивает дороги при плохой погоде. Только после установки этого комбинированного освещения обязательно убедитесь, что ваши фары действительно не слепят встречные машины.
Если вам упорно продолжают светить дальним светом встречные машины, попробуйте отрегулировать световой пучок. Если и это не помогает, от ксенона лучше отказаться.
Установка
Процесс установки ПТФ можно разделить на три основные этапа:
- Установка фар;
- Подключение к сети;
- Проверка функциональности.
Так что теперь о каждом из этапов мы поговорим отдельно.
Установка фар
Мы будем рассматривать вариант установки ПТФ на стандартный бампер. Следовательно, на нем не предусмотрены отверстия под новую оптику.
Для работы вам потребуется определенный набор инструментов и материалов:
- Напильник;
- Дрель и сверла;
- Электрический лобзик;
- Рулетка;
- Маркер.
Элементы для подключения
Теперь непосредственно о работе.
- Первым делом демонтируйте бампер. Работа выполняется только при условии его отсоединения от посадочного места.
- Удалите всю грязь с бампера.
- Выполните разметку под установку будущей противотуманной оптики.
- Лучше всего фары монтировать немного сбоку от нижнего воздухозаборника. Постарайтесь расположить ПТФ строго под основной оптикой вашего автомобиля.
- По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполните разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.
- Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.
- Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.
- С помощью электрического лобзика вырезаются нужные по размерам и расположению отверстия.
- Напильником обработайте места среза.
- Внешнюю часть очков в итоге должна плотно войти в отверстие.
- В полученных отверстиях монтируют противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.
- Закрепите сверху фар декоративные очки. Бампер после этого можно вернуть на место.
Подключение
Вместе с ПТФ должна прилагаться схема подключения устройств. Она не сложная, потому даже новичок сумеет разобраться во всех нюансах соединения компонентов между собой.
Вам необходимо будет врезать проводку от противотумаок в монтажный блок, который располагается в подкапотном пространстве справа от лобового стекла.
Для этого достаточно открутить болты с блока, поднять его и отыскать колодки с пометками Ш7 и Ш8.
Данные колодки служат для возможности подключения противотуманных фар, хотя штатно на заводе эти осветительные приборы не устанавливаются. В эти колодки подключается проводка от фар и от реле противотуманок, которое предоставляется в приобретаемом комплекте ПТФ.

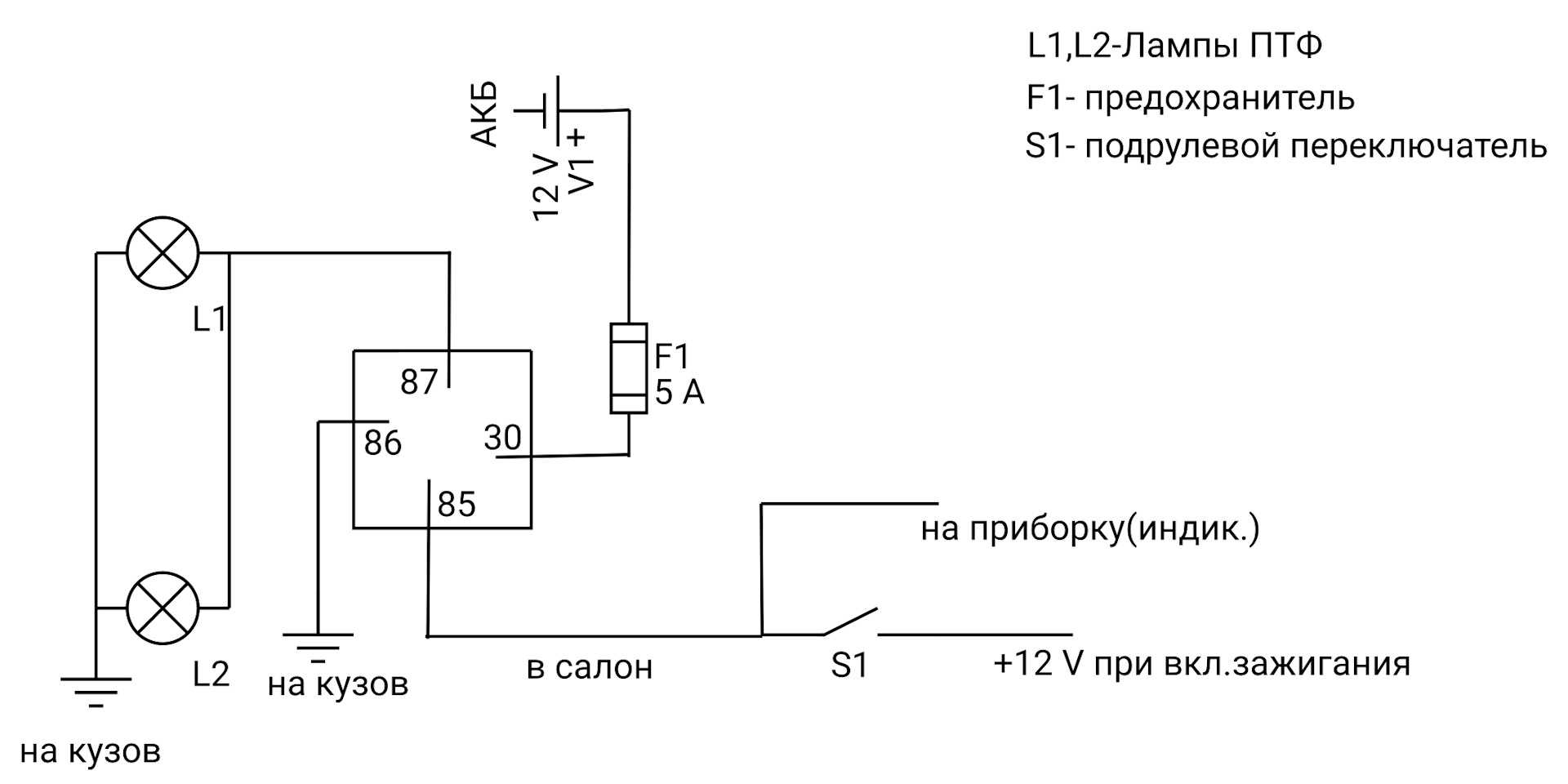

Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:
- Выходящий провод от вывода 87 — это масса, потому подключить его нужно к корпусу автомобиля;
- Вывод под номером 85 идет на колодку с обозначением Ш7 и его подключают к разъему номер 17;
- Выводы под номерами 30 и 86 идут на колодку Ш8. При этом вывод 30 подключите на разъем 8, а 86 ведите к разъему номер 1;
- Установив фары, протяните через подкапотное пространство плюсовой провод, так как их соединяют с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
- Теперь колодку подключите к монтажному блоку, а блок верните на место;
- Подберите участок возле блока, где будет устанавливаться реле противотуманок.
Результат подключения
Кнопка
Вам теперь остается подключить систему управления вашими ПТФ. В комплекте с противотуманками предоставляется соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем посадочном месте.
Кнопка ПТФ
Завод-изготовитель, то есть АвтоВАЗ, предусмотрел это. Потому под панелью вы найдете колодку управления. Панель снимается, находится соответствующая колодка и к ней подключается кнопка. Все, управление готово.
Проверка
Последний этап — это проверка работоспособности ваших ПТФ.
Чтобы проверить эффективность работы устройств освещения, включите габариты на своем ВАЗ 2114, после чего нажмите на кнопку включения противотуманных фар. Когда габариты отключаются, даже при условии нажатой кнопки противотуманок, они все равно должны погаснуть.
Значимость ПТФ переоценить сложно.
Они помогают лучше видеть дорогу во время тумана, дождя, снега. Более того, противотуманки призваны улучшать видимость вашего автомобиля для встречного и позади идущего автомобиля. Потому настоятельно рекомендуем установить ПТФ не только впереди, но и сзади.
Установка фар ВАЗ 2114 противотуманных: установка и подключение
Главная » ВАЗ 2114 » Тюнинг
Автор Александр Мариков На чтение 3 мин. Опубликовано
Противотуманные фары (ПТФ) раньше выполняли одну функцию – они обеспечивали видимость при движении в тумане. Но когда включение огней в дневное время суток стало обязательным, у ПТФ появилось новое применение (касается автомобилей, у которых нет ДХО). Возникает вопрос как производится установка фар ВАЗ 2114 своими илами. Ещё недавно противотуманки шли на отечественные машины как дополнительной опции, в то время как иномарки изначально оснащаются таким элементом безопасности.
Автомобиль ВАЗ 2114 имеет ПТФ только на комплектациях, начинающихся от Люкс.
На машины марки ВАЗ тоже есть возможность установить противотуманки. И это нужно сделать, так как при езде через туман или снегопад, противотуманные фары очень помогают.
Установка ПТФ выполняется двумя способами:
- Поставить новый бампер с вырезами под дополнительную оптику.
- Вырезать отверстия на штатном бампере самостоятельно.
Отечественный набор для установки ПТФ
Для установки этого вида оптики необходимы следующие элементы:
- Противотуманные фары, многие автомобилисты выбирают вариант с ксеноном.
- Установочные компоненты – кнопка, провода, основное реле и предохранитель.
- Инструмент для создания отверстия под ПТФ или новый передний бампер.
Сначала следует рассмотреть схему установки проводки, так как она не меняется в зависимости от выбора установки (новый бампер или «редактирование» старого). Если места в бампере для такой оптики не предусмотрено, то на приборной панели отверстие есть, которое прикрывает заглушка.
Процесс следующий:
- В первую очередь нужно установить кнопку. На фото указано место для этой кнопки.
Место для кнопки ПТФ
- Чтобы добрать до места подключения, решетку нужно снять. За ней находится динамик, который тоже нужно открутить. Перед автомобилистом будет два разъема: один предназначен для индикатора включения, а второй – для запуска ПТФ.
Большой разъем — для ПТФ, маленький — для индикатора
- После демонтажа решетки нужно снять заглушку и поставить на её место кнопку из комплекта. Штекера подключаются в разъемы – ошибиться здесь не получится. После этого решётка и динамик возвращаются в изначальные положения.
- В салоне все задачи сделаны, можно отправляться под капот. Для доступа к интересующим разъемам необходимо убрать блок предохранителей, который также известен как «черный ящик».
Черный ящик необходимо убрать
- Следующим шагом будет протяжка проводов от реле и ПТФ до черного ящика.
Необходимо просунуть провода между креплениями
- В монтажном блоке есть незанятые разъемы, одни из них – это Ш7 (широкий разъем) и Ш8 (узкий разъем). Руководствуясь схемой, нужно подключить клеммы в нужные разъемы.
