Установка магнитолы на ВАЗ 2107 (жигули): пошаговая инструкция

Главная » Тюнинг

Не секрет, что АвтоВАЗ в Тольятти до сих пор дает будущему хозяину автомобиля ВАЗ 2107 полную свободу действий, закрывая место для установки магнитолы в «бороде», или центральной консоли заглушкой. Подключить магнитолу самому – дело чести любителя. Установка здесь более безопасна в плане кражи, так как магнитола никому не бросается в глаза, находится низко. Кроме того, поставить устройство проще — не требуется перекомпоновка электрики и внутреннего пространства.  Единственный существенный «минус», даже два – это довольно сильный разогрев аудиосистемы при включенном отоплении. На высоких температурах магнитола работает недолго. Также существует неудобство выдвигания аудиодиска из – за того, что мешает рычаг переключения передач. Но так как диски уже отходят в прошлое, уступая «флешкам», то это не очень существенный недостаток, в отличие от первого.

Некоторые предпочитают для нее не совсем обычное место: поставить там, где у ВАЗ 2107 верхние воздуховоды. Вот так:

Здесь показано самодельная установка на  «посадочное место» под магнитолу взамен вытянутых и удаленных воздуховодов. У этой самодельной комплектации есть следующие достоинства: отсутствие нагрева (ведь воздуховоды удалены), и удобство управления устройством. Недостатками являются: изменение конструкции, сильный разогрев под прямыми солнечными лучами, и опасность кражи. Кроме того, если поставить сверху, то хуже работает вентиляция салона, и это важный аргумент «против». Продать такую ВАЗ 2107 скорее всего, будет сложнее. Поэтому перед тем, как подключить магнитолу с такой серьезной переделкой, хорошо подумайте.

На рисунке изображена готовая переделанная конструкция:

В любом случае, вам нужна магнитола. Если вы просто любитель послушать «Авторадио», то можно установить и «Aiwa». Если вы желаете получить профессиональный автозвук, то задумайтесь о приобретении полноценной аудиосистемы, чтобы подключить серьезную систему, типа «Pioneer». Но при этом помните, что нужно начинать работу с грамотной полной шумоизоляции салона, приобретения сабвуфера, усилителя и других дорогостоящих вещей.

Кроме того, если на вашей магнитоле не будет USB – входа, то знайте, что вы приобретаете и собираетесь поставить весьма дешевую и старую модель.

После этого нужно приобрести колонки, хотя бы четыре: классическая установка содержит две фронтальные и две задние, мощностью около 200 Ватт. Колонки большей мощности для ВАЗ 2107 приобретать не стоит.

Установка предусматривает качественную проводку, которую придется покупать самим, всего нужно будет около 10 метров – 7 на задние и 3 на передние колонки. При покупке лучше брать провод в 4 жилы, чтобы динамики разводить «с одного провода».

Кстати, штатная расцветка проводов на колодке питания следующая:

• Красный цвет – это всегда «+» в бортовой сети питания, которая работает при напряжении 12 В, при заведенном двигателе или включенном зажигании;
• Черный провод – «минус», масса бортовой цепи.
• Синий – питание антенны;
• Желтый – постоянное напряжение с АКБ.
• Оранжевый – подключение подсветки консоли.

При установке магнитолы в штатное место обязательно посмотрите инструкцию. В ней должна быть схема, как подсоединять динамики с указанием «плюса» и «минуса». Помните, что «минус» — это масса, то есть кузов автомобиля, и в этом качестве можно рассматривать хорошо зачищенный болт, контактирующий с кузовом. Он работает в качестве контакта.

Разумеется, перед началом действий нужно снять минусовую клемму с АКБ.

Затем производим подключение колонок: жгуты проводов прячем в салоне и разводим по колонкам.

Выше показана подводка четырехжильных проводов к акустической полке на тыловые колонки.

57 339 views Салон

Похожие материалы

2106, как подключить, машине, правильно, музыки, схема

Автор Владислав Никитович На чтение 4 мин

Содержание

1. Как установить
2. Как подключить
3. Динамики
4. Сабвуфер
5. Антенна
6. Как проверить подключение

Первичным элементом доработки автомобилей ВАЗ является монтаж акустической системы и громкоговорителей. Установка магнитолы на ВАЗ-2107 производится в несколько мест, расположенных в панели приборов. Имеется возможность использования дополнительного низкочастотного динамика, усилителей или разнесенной акустики. Список устройств зависит от пожеланий и материальных возможностей владельца машины.

Как установить

На модели 2107 имеется 2 места, пригодных для монтажа головного акустического устройства размером 1DIN. Магнитолу можно установить в стандартное место на центральной консоли, также допустимо поставить оборудование вместо центральных дефлекторов. При первом варианте монтажа требуется подрезка посадочного гнезда до требуемого размера.

Второй вариант обеспечивает снижение нагрева корпуса проигрывателя горячим отопителем салона, обеспечивается комфортное управление функциями. Но при этом ухудшается вентиляция и возникает риск нагрева головного устройства прямыми солнечными лучами.

На ВАЗ-2106 единственным местом для монтажа является центральная консоль, которую требуется подрезать под стандартный размер 1DIN. Головное устройство крепится при помощи металлической шахты, которая размещена в панели приборов. Схема фиксации шахты одинаковая для ВАЗ-2106 и 2107 — при помощи отогнутых язычков.

Возможен монтаж оборудования стандарта 2DIN, которое располагается в перчаточном ящике.

Для фиксации устройства требуется изготовление корпуса, управление осуществляется выносным проводным пультом или по радиоканалу. Допускается монтаж головного оборудования в ногах переднего пассажира, но подобная схема используется редко из-за риска повреждения магнитолы.

Как подключить

Корректное подключение магнитолы на ВАЗ-2107 и любой другой машине осуществляется через контактную группу замка зажигания. В этом случае при изъятии ключа подача питания на оборудование прекращается, сохраняется только подпитка блока памяти, которая производится от батареи.

На карбюраторных машинах требуется доработать контактную группу:

1. Разобрать пластиковый кожух рулевой колонки.
2. Снять штекер с замка зажигания и отвернуть 2 крепежных винта.
3. Демонтировать замок с колонки при помощи сжатия фиксатора тонким предметом (при вставленном и повернутом в позицию 0 ключе).
4. Снять контактную группу, которую требуется доработать путем припаивания дополнительного элемента.
5. Собрать замок и установить детали на штатные места.

Доработанный подобным образом замок получает позицию АСС вместо 0, которая используется для работы головного устройства на парковке. В схему подключения магнитофона вводится дополнительный предохранитель, предохраняющий цепи от перегрузки. Коммутация с кабелями динамиков производится через переходник.

Динамики

В машине 2107 имеются штатные места установки фронтальной акустики, расположенные в углах панели приборов. При установке колонок в дверных картах необходимо прорезать отверстия в деталях, диффузоры и магниты громкоговорителей размещают в штатных выемках, имеющихся на внутренней металлической части двери. Требуется правильно вывести акустические кабели, для этого используется специальная переходная втулка, размещенная между торцом двери и стойкой. Элемент предохраняет жгут от заломов и повреждений.

Для улучшенного воспроизведения музыки устанавливается тыловая пара громкоговорителей, которые расположены на полке за спинкой заднего сидения. Для монтажа деталей требуется подрезка металлической панели, кабели проводятся под обшивкой пола.

Подключить магнитолу на ВАЗ-2106 можно только к громкоговорителям, расположенным в передних дверях и на задней полке. В панели приборов место для установки динамиков не предусмотрено (кроме центрального репродуктора овальной формы, который в эпоху СССР монтировался в консоли).

Сабвуфер

Низкочастотный динамик на ВАЗ-2107 устанавливается в багажнике. Для присоединения в автомобиле используются отдельные акустические кабели, выведенные к головному устройству или дополнительному усилителю. При использовании активного устройства, подключаемого к бортовой сети, в цепи питания требуется разместить защитный предохранитель.

Антенна

Антенна на ВАЗ-2106 или 2107 устанавливается на крыше или крышке багажника, возможно применение устройства активного типа, закрепленного на ветровом стекле. Узел подсоединяют к автомагнитоле в ВАЗ-2107 или 2106 при помощи штатного штекера или переходника.

Как проверить подключение

Для проверки корректности соединения кабелей следует выключить зажигание и измерить ток утечки, который не должен превышать 30 мА. Дополнительным тестом станет включение оборудования в режим повышенной громкости, при этом не должно происходить самопроизвольного отключения компонентов.

• Как подключить магнитолу Мистери
• Подключение магнитолы Форд Фокус 2
• Подключение магнитолы ВАЗ 2109
• Как подключить магнитолу к аккумулятору
• Какое масло заливать в ВАЗ 2107

ВАЗ

Как подключить магнитолу в ВАЗ 2105 🚩 как пользоваться магнитолой в машине 🚩 Запчасти и аксессуары

Как подключить магнитолу в ВАЗ 2105 🚩 как пользоваться магнитолой в машине 🚩 Запчасти и аксессуары

Пожалуйста, включите JavaScript для лучшего опыта

8 сентября 2014

By EasyHow

Автомагнитола очень нужная вещь. Любимая музыка, воспроизводящая динамику, гораздо приятнее монотонного гула мотора.

Радио в машине не столько роскошь, сколько средство развлечения для водителя. Не очень приятно в дальней дороге слушать монотонный звук мотора, гораздо приятнее, когда ваш слух будет радовать любимая музыка. В качестве носителя использовалась магнитная лента, позже стали появляться компакт-диски, а позднее – флешки, в основе которых лежит чип. На флешку можно записать много музыки, она всегда будет под рукой, занимает меньше места, чем оптический диск. Поэтому установка магнитолы в машину – задача, с которой сталкивается каждый автолюбитель.

Как установить видеомагнитофон

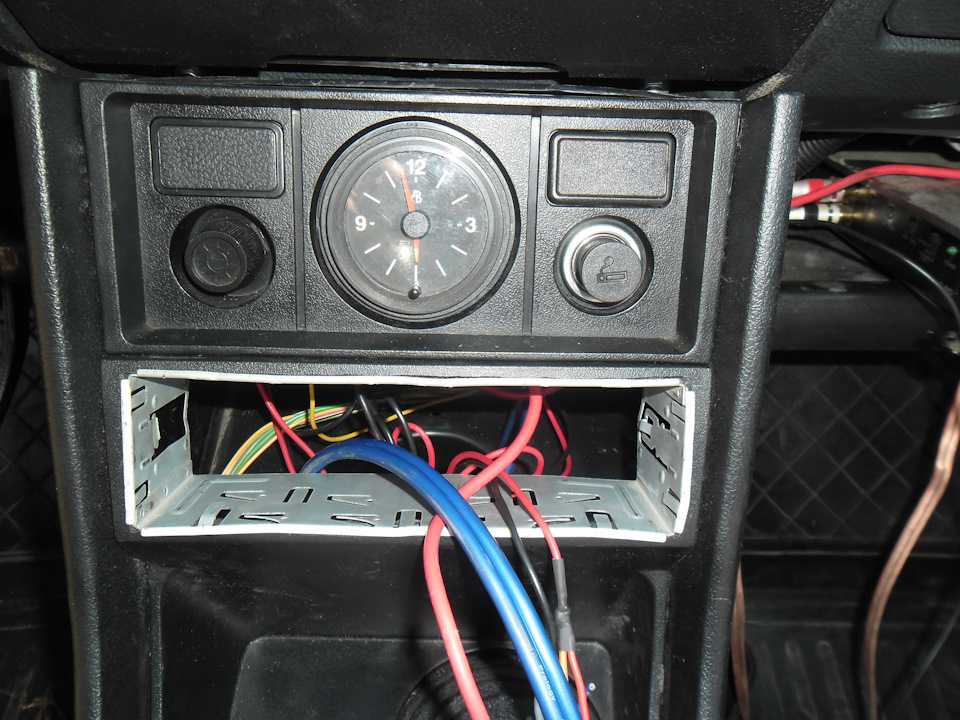

Проигрыватель устанавливается в специальное отверстие, которое находится в панели. Отверстие находится над переключателем вентилятора печки. Если ранее не производилась установка ленты, это отверстие будет закрыто заглушкой из пластика. Сначала нужно установить в отверстие под магнитолу металлический каркас, который будет удерживать магнитолу в панели.

Этот металлический каркас имеет множество отверстий и язычков, которые необходимо согнуть для лучшего соединения с панелью. Магнитофон установлен внутри рамы. Уходя в него полностью, магнитола фиксируется специальными клипсами по бокам. После его можно будет снять только специальным ключом, который идет в комплекте с магнитолой. Эти ключи в двух экземплярах предназначены для снятия магнитолы, необходимо установить их с двух сторон.

Самое главное, нужно подключить питание к рации. Как правило, на всех магнитолах цветовая маркировка проводов практически одинакова. Черный и синий — это отрицательное питание, а красный и желтый — плюс. Чтобы получить максимальную мощность от прикуривателя. Во-первых, у него сильноточный предохранитель. Во-вторых, это ближайшая точка снабжения. Вы можете, конечно, установить новый блок предохранителей в жгуте, чтобы добраться до нового провода. Но это ненужная работа.

.

Стандартная акустическая система – два передних динамика и два задних.
