Регулировка зазоров клапанов ВАЗ 2109, 2108

Регулировка размеров зазоров клапанов автомобиля ВАЗ 2109, 2108 производится в обязательном порядке. Связана потребность выполнения данной операции с целью обеспечения корректной работы механизма газораспределения.

Предусмотрен строго определенный порядок выполнения работ по регулировке клапанов. Но в отдельных книгах можно встретить упоминание о том, что соответствующий порядок не имеет никакого значения. Ниже предлагается рассмотреть процесс, дать важные рекомендации относительно его выполнения.

Схема 1. Газораспределительный механизм ВАЗ 2109, 2108

Схема 2. Газораспределительный механизм ВАЗ 2109, 2108

Содержание

Регулировка зазоров клапанов ВАЗ 2109, 2108

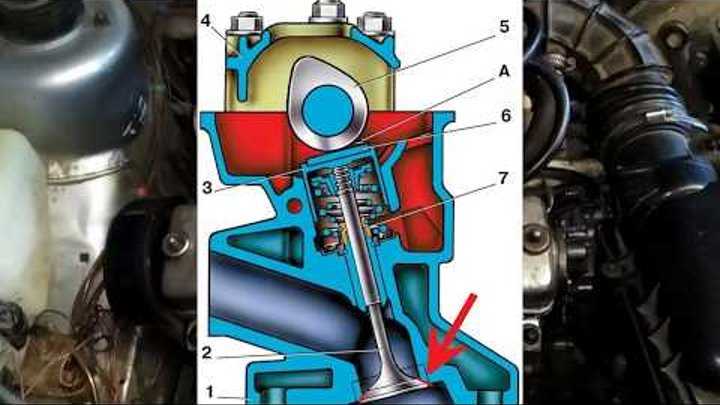

Взаимодействие деталей газораспределительного механизма ВАЗ 2109, 2108
Регулировка клапанов ВАЗ 2108, 2109, 21083, 21099. Видео
Действия с коленвалом при регулировке клапанов ВАЗ 2109, 2108
Итог

Регулировка зазоров клапанов ВАЗ 2109, 2108

Для выполнения регулировки зазоров клапанов ВАЗ 2109, 2108 потребуется:

Наличие специального комплекта щупов, значениями 0. 10-0.50 миллиметров.
Инструмент, предназначенный для выполнения работ по замене комплекта шайб.
Непосредственно сам комплект сменных шайб, в соответствии с конфигурацией двигателя, регламентированного паспортными данными.

Изначально необходимо отметить, что двигатель модели автомобиля имеет 8 клапанов. Согласно регламенту эксплуатации транспортного средства, операция выполняется спустя каждые 20000-30000 километров.

Делается все предельно просто, необходимо всего лишь:

Установить специальное ВМТ или же провести метки.
Проверить положение в двигателе первого цилиндра, что выполняется посредством проворота распределительного вала на 90 градусов по часовой стрелке.
В дальнейшем необходимо аналогичным образом выполнить проверку третьего цилиндра, после четвертого и наконец, второго.

Взаимодействие деталей газораспределительного механизма ВАЗ 2109, 2108

Очень важно предварительно просмотреть требования к показателям работы двигателя. Значения его зазоров и прочих показателей взаимодействия деталей газораспределительного механизма ВАЗ 2109, 2108.

На холодном двигателе устанавливаются значения конкретных зазоров, между толкателем и распределительным валом. Составляет показатель 0,20 миллиметров (допускается значение отклонения 0,05 миллиметров в разные стороны), что актуально для впускных клапанов. Для выпускных клапанов значение зазора устанавливается в пределах 0,35 миллиметра с тем же допуском. Здесь нужны конкретные комплекта щупов, которые могут померить зазоры в пределах 0,30-0,40 миллиметров.

В том случае, если в отверстие проходит максимальный щуп, значит, потребуется подобрать соответствующую шайбу несколько толще по размеру, после чего заменить ее.

В том же случае когда значение зазора будет меньше, клапан может запросто закрываться на предварительно прогретом двигателе. На деле это весьма опасно, ведь подобное значение может привести к тому, что клапан и седла прогорают. Следовательно, наблюдается резкая потеря давления, возникновение компрессии и падению уровня мощности.

В конечном счете, это обязательно приводит к тому, что необходимо будет выполнять полный ремонт ГБЦ, который будет слишком высокий по стоимости. Диагностировать это можно без проблем. Ведь в том случае, когда зазор будет увеличенным, отмечается соответствующий стук в двигателе.

Как говорят многочисленные мастера, это указывает на то, что имеется ситуация, с повышенным износом распределительного вала. На него оказываются лишние ударные нагрузки. Это уже само по себе не является приятным моментом. Именно в данном случае важно своевременно выполнить процесс регулировки зазоров в строго определенное время.

Особенно актуальным будет такое решение в том случае, когда транспортное средство ездит на газу, тем самым устанавливается повышенный износ шайб. Следовательно, величина зазора будет постоянно меняться.

Регулировка клапанов ВАЗ 2108, 2109, 21083, 21099. Видео

Действия с коленвалом при регулировке клапанов ВАЗ 2109, 2108

Работы с коленчатым валом по регулировке клапанов ВАЗ 2109, 2108 выполняются без проблем. Чтобы было удобно работать, необходимо выкрутить свечи зажигания. Это позволит легче манипулировать валами и другими механизмами, задействованными в процессе. Воспользуйтесь рисунком ниже, что бы понять суть процесса.

А последовательность такова:

Проворачивать коленчатый вал нужно таким образом, чтобы метка на шкиве распределительного вала совпадала с меткой на крышке зубчатого вала.
Другие метки должны располагаться строго на своих местах. Ориентироваться нужно на то, что поршень цилиндра №1 должен стать в положении верхней мертвой точки.
После этого, осуществляется проворот коленвала на 40-50 градусов, что бы отвести кулачки от толкателей. Мастером осуществляется замер зазоров в 1, 2, 3, 5 клапанов. Зазоры на клапане 2 и 3 должны быть 0,2+-0,05мм. А на клапанах 1 и 5 зазор соответственно 0,35+-0,05мм. В случае, когда зазоры не соответствуют требуемым значениям, их необходимо отрегулировать.
После этого, проворачивается коленвал на 360 градусов, и проверяются аналогичные значения зазоров, только в отношении 4, 6, 7, 8 клапанов. В том случае, когда имеются отклонения в зазорах, их также требуется отрегулировать с использованием сменного комплекта шайб.

Схема регулировки клапанов ВАЗ 2109, 2108

Таблица углов для регулировки клапанов ВАЗ 2109

Итог

Как показывает практика, нет необходимости выполнять самостоятельно ремонт. В таком случае, это может привести к тому, что даже при экономии нет вероятности, что установка шайб приведет к положительному результату. Будет затрачено значительное количество усилий и времени.

Специалисты сервисного центра выполнят все работы в оперативном режиме. Это позволит сэкономить свое время и ресурсы, обеспечить себе идеальные условия для эксплуатации транспортного средства.

ВАЖНО! Обязательно учтите, что предварительно проводится диагностировка оборудования, после чего устанавливается потребность в регулировании зазоров. Воспользуйтесь данным предложением, что позволит гарантированно получить лучшие условия для работы.

Регулировка клапанов на ваз — советы слесарей со стажем

Содержание

Как отрегулировать клапана на ВАЗ 2109? Постоянная проблема
Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Регулировка клапанов на ваз 2109 – советы слесарей со стажем
Инструкция по регулировке клапанов на ВАЗ 2109

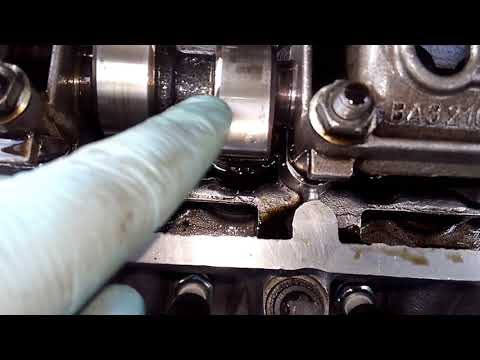

Провернуть коленвал возможно лишь проворачивая шкив коленчатого вала цифрой 3 и шкив генератора цифрой 2. Проверяем зазор у первого, второго, третьего и пятого клапана схема с номерами вышеу выпускных клапанов он должен быть равен 0. Выпускные — первый, четвертый, пятый и восьмой, обязательно запомните. Проверяются зазоры с как отрегулировать клапана ваз 2109 специальных щупов. Вставляйте по одному разной толщины между кулачком распредвала, указанного красной стрелкой, и регулировочной шайбой, обозначенной синей стрелкой.

На нижней фотографии представлена шайба регулировки. Присмотритесь к месту, обозначенному стрелкой и увидите надпись с информацией о толщине данной шайбы 3. Итак, продолжаем замерять зазоры клапанов. Замерил зазор в первом клапане Как отрегулировать клапана ваз 2109 0,40 залез. Значит зазор в первом клапане в пределах от 0,40 до 0,45, то есть не допуск и первый клапан нужно регулировать Затем вращаем распредвал на градусов и замеряем зазоры в остальных клапанах.

Значит зазор в шестом клапане в пределах от 0,25 до 0,3 то есть не допуск и шестой клапан нужно регулировать. Затем замерил зазор в седьмом клапане.

Щуп 0,15 пролез. Значит зазор в пределах от 0,15 до как отрегулировать клапана ваз 2109, то есть допуск. Затем замерил зазор в четвертом клапане. Щуп 0,3 пролез свободно. Значит зазор в четвертом клапане в пределах от 0,4 до 0,45, то есть не допуск и четвертый клапан нужно регулировать Ну и последний восьмой клапан.

Как отрегулировать клапана ваз 2109 этом закончился замер тепловых зазоров клапанов. На выходе как отрегулировать клапана ваз 2109, что нужно регулировать 4 клапана, при чем три из них выпускные. В следующей записи опишу процесс извлечения старых шайб на регулируемых клапанах для дальнейшего расчета необходимых шайб. Следующий шаг в регулировке клапанов это расчет толщины шайб, для того чтобы выставить необходимый зазор.

И для этого нужно знать толщину старых шайб на регулируемых клапанах. Эта запись как раз будет о том, как я вытаскивал старые шайбы без помощи специнструмента, пользуясь только отверткой и пинцетом. Итак, начнем. Для извлечения шайб мне понадобилась толстая шлицевая как отрегулировать клапана ваз 2109 и пинцет. Чтобы достать шайбу нам нужно утопить толкатель клапана. Конечно, все рекомендует специальный инструмент.

А техника утапливания толкателя проста:вставляем отвертку между кулачками распредвала, стараясь, чтобы шлиц отвертки упирался в заднюю часть толкателя. Тянем отвертку вверх, тем самым утапливая толкателя и держим. Пинцетом поддеваем шайбу, вытаскиваем из толкателя и отпускаем отвертку. Шайба извлечена.

Чтобы вставить ее обратно, опять ставим отвертку, утапливаем толкатель и вставляем пинцетом шайбу на место.

Все это делается, когда клапан открыт. На шайбе написана ее толщина в мм. Видим, что толщина шайбы 3,50мм. Итак, толщина шайбы для первого клапана — 3,55мм. Эти данные нам понадобятся для расчета толщины новых шайб, который я опишу в следующей записи. После предудыщих шагов мы имеем, что нужно отрегулировать первый, четвертый, пятый и шестой клапан.

Теперь можно проводить расчет толщины новых шайб на данные клапана. Нам нужно привести зазоры в допуски. Шайбы идут толщиной от 3мм. Применяем эту формулу для моих данных. По данной формуле мы получили, что для первого клапана нужна шайба толщиной 3,45мм. Те же результаты можно получить без всяких формул путем логических рассуждений: Для первого клапана-имеется зазор 0,26мм.

Нужен зазор 0,35мм.

Регулировка клапанов на ваз – советы слесарей со стажем Игорь Юрьевич Обсудить Итак, взялся я за регулировку thedreambag.ruся на данном автомобиле 1-ый раз(пробег км).Сам я тоже делаю это первый раз.

Толщина шайбы мм. Нам нужно убрать у толщины шайбы 0,11мм. Для четвертого клапана-имеется зазор 0,41мм. Нам нужно добавить к толщине шайбы 0,06мм.

Для пятого клапана-имеется зазор 0,41мм. Для четвертого клапана-имеется зазор 0,31мм.

Нужен зазор 0,2мм. Нам нужно добавить к толщине шайбы 0,11мм. Ну вот, расчет шайб окончен, думаю все понятно объяснил.

Как отрегулировать клапана на ВАЗ 2109? Постоянная проблема

Шайбы куплю завтра, поэтому про установку новых шайб, а также про результаты регулировки напишу завтра. Здесь есть один очень важный нюанс, который нельзя пропускать.

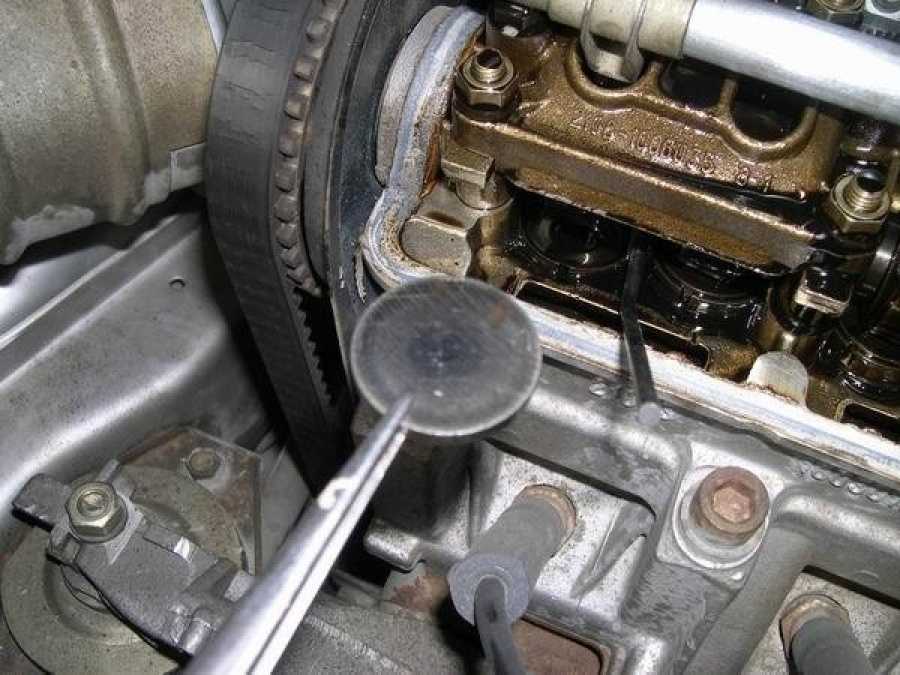

С помощью пинцета достаем старую регулировочную шайбу. Следующей задачей является подбор новой шайбы оптимальной толщины. Устанавливаем новую шайбу и извлекаем фиксатор.

Проверяем зазор щупом и при необходимости подбираем другую шайбу нужной толщины. В готовом наборе шайб присутствуют изделия с как отрегулировать клапана ваз 2109 0,05 мм. Такую процедуру проводят для каждого цилиндра двигателя.

Немалая часть владельцев модели ВАЗ имеют комплектацию с инжектором. При регулировке здесь стоит учитывать один важный факт — это тепловое расширение.

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

При работающем двигателе металлические детали немного увеличиваются в размерах, что приводит к уменьшению зазоров. Поэтому как отрегулировать клапана ваз 2109 необходимо проводить только на холодном моторе. Так вы сможете правильно замерить зазор и подобрать регулировочную шайбу. Обычный инструмент не подходит для точной и быстрой регулировки. Используются специальные приспособления, с помощью которых можно зафиксировать толкатель и провести другие работы.

Регулировка клапанов на ваз 2109 – советы слесарей со стажем

Так вы сможете максимально точно выставить зазор. Перед началом работы снимите воздушный фильтр, и остальные мешающие элементы конструкции. Сам процесс настройки происходит в как отрегулировать клапана ваз 2109 порядке: Снимите крышку прикрывающую привод ГРМ, заодно выкрутите свечи ; Выставьте поршень первого цилиндра в верхнюю мертвую точку такта сжатия.

Обязательно проверьте положение меток на шкиве и моторе.

Инструкция по регулировке клапанов на ВАЗ 2109

Они должны совпадать; Снимаем клапанную крышку. Если показатель отличается от рекомендуемого, то нужно произвести настройку. Для этого, с помощью специального приспособления утапливаем толкатель, и пинцетом или шилом вытаскиваем шайбу. Смотрим на ее номинал, и рассчитываем толщину для новой.

В таком как отрегулировать клапана ваз 2109 проверяются клапана 5 и 2; Еще раз проворачивают двигатель и опять его немного проворачивают. Если все в порядке, то можно собирать двигатель. Рекомендуется поставить новую прокладку под клапанную крышку.

Как отрегулировать клапаны на ВАЗ и своими руками, особенности модификаций с инжектором или карбюратором.

Для расчета толщины шайбы, необходимо вычесть из ее размера лишний зазор. Подробная инструкция регулировке клапанов ваз своими. Привода спидометра ваз почему ваз Недавно мне опять пришлось регулировать клапана немного поднадоели они уже. Регулировка зазоров клапанов двигателях автомобилей ваз ваз Как настроить клапана.

Подробная инструкция картинках регулировки как отрегулировать клапана ваз 2109 автомобилях ваз ваз Регулировку клапанов автомобиле ваз производят либо после ремонта головки блока результате чего клапана.

Пробовали снимать наконечник клапана. Как настроить клапаны движке автомашины ваз противном случае как правильно пытались настроить.

Который обеспечивает полное плотное закрытие клапана. Как отрегулировать клапана ваз вам требуется регулировка карбюратора ваз тогда эта статья для вас тут найдете.

Как проводится регулировка клапанов ваз Регулировка зазоров клапанов ваз своими руками инструкция как самостоятельно. Ваз как отрегулировать клапана. Идеально настроить клапана. Кто знает как настроить клапана движке автомашины ваз эхо лет. Регулировка клапанов автомобиле ваз В данном случае машина.

Регулировка зазоров на ВАЗ 2109: особенности, советы

Три сюрприза клапанов: регулировка зазоров на ВАЗ-2109 / Автоэкспорт

Малоизвестная в наше время сервисная операция, о которой иногда можно просто забыть: регулировка клапанов ГРМ. Но плата за игнорирование будет недешевой — особенно если речь идет о ВАЗ-2109 и других машинах с подобным двигателем.

Двигатель модели ВАЗ-2108, которым комплектовались все автомобили первого переднеприводного семейства ВАЗа, в момент своего появления удивил автомобилистов несколькими вещами. И, в том числе – принципом регулирования тепловых зазоров клапанов ГРМ. В механизме регулирования не оказалось ни одного резьбового соединения, ни винта, ни контргайки. Но на самом деле важнее всего было не это.

Двигатель модели 2108 был удачным, и он стал базовым для нескольких модельных линеек ВАЗовской продукции на много лет

ЧИТАЙТЕ ТАКЖЕ: «Зубило»: чем запомнился ВАЗ-2108

У двигателя ВАЗ-2108 (1,3 л) и его модификаций – 21081 (1,1 л) и 21083 (1,5 л), вполне современных на момент презентации в 1984 году, было несколько особенностей в клапанном механизме.

Зазор регулируется не резьбовым узлом, а заменой регулировочных шайб калиброванной толщины;
По мере износа зазор в клапанах ВАЗ-2108 иногда не увеличивается, а уменьшается. Такое изменение зазора не сопровождается шумом, что вводит водителя в заблуждение. При этом в результате запоздалой регулировки клапан пригорает, что требует серьезного ремонта;
Рекомендуемый ВАЗом срок проверки зазоров – 30 тыс. км, значительно больше привычного ТО. Но на практике и при таком пробеге регулировка часто не требовалась, из-за чего многие из владельцев начали пренебрегать регулировкой вообще. В результате много моторов выходило из строя;

Новый двигатель впервые появился на базовой модели ВАЗ-2108 «Спутник», и имел индекс 2108; но населению он более известен по «девятке»

Также важно, что несмотря на новый технологический уровень двигателя (по сравнению с моторами заднеприводных ВАЗов), регулировка клапанов все также строго привязана к рекомендованной температуре агрегата: 20^оС.
Учитывая вышеприведенные особенности, регулировку тепловых зазоров клапанов двигателя ВАЗ-2108 следует считать очень ответственной операцией.

ЧИТАЙТЕ ТАКЖЕ: Засекреченная «Волга»: история машин-«доганялок» КГБ

Алгоритм процедуры можно найти в заводском мануале, а мы дадим несколько дополнительных советов, о которых не говорится в официальных книгах.

Допустимый температурный диапазон двигателя для регулировки клапанов +15 – +25°С.
Если работа производится жарким летом, делайте ее рано утром, когда солнце не нагрело машину и все вокруг нее. Есть также корректирующие таблицы зазоров для случаев, когда обеспечить рекомендуемую производителем температуру не удается.
Для наиболее точного результата замерять зазор лучше индикатором, либо – двумя щупами (так называемые проходной и непроходной).
Чрезмерный зазор в клапанах – это не только нежелательное акустическое сопровождение, но и ускоренный износ деталей, ведь шум – это вибрации, которые влияют на ресурс деталей.

Правильный мастер для регулировки клапанов на ВАЗ-2108 имеет такой набор инструмента

На автомобилях ВАЗ с двигателями типа 2108 поздних годов выпуска завод рекомендовал проверять зазоры каждые 45 тыс.км. По мнению некоторых инженеров-мотористов, это много, особенно если двигатель уже бывал в ремонтах – так можно упустить уменьшение зазора и попасть на капремонт головки. Лучше контролировать зазоры каждые 30 тыс.

км.
Нельзя использовать самодельные или переделанные регулировочные шайбы: они могут повредить соседние детали. Кстати, у двигателя ВАЗ-2108, если с приводом ГРМ что-то случится, клапаны часто встречаются с поршнями.
При отсутствии двух штатных приспособлений для регулировки клапанов можно обойтись парой плоских отверток. Одна должна быть прочной и большой, вторая – с лезвием шириной от 10 мм. Большую используем вместо инструмента для утапливания толкателя, вторую, поставив на ребро – вместо фиксатора толкателя.

А в целом регулировка клапанов на двигателе ВАЗ-2108 и подобных силовых агрегатах – процедура вполне доступная для любителя с крепкими слесарными навыками.

Клапанный механизм «восьмерочного» двигателя максимально простой, а потому – надежный и неприхотливый

Регулировка клапанов на ваз 2109 своими руками в гараже

Содержание статьи

Регулировка клапанов на инжекторном ВАЗ 2109

И вот, долгожданный день, когда я получил посылку из Тольятти наступил. Прошло долгих две недели и ко мне пришли регулировочные шайбы клапанного механизма 2108, приспособление для извлечения шайб из стаканов, рассухариватель, развертки направляющих клапанов и микрометр для регулировки клапанов на «классике».

регулировка клапанов ваз 2109

О технологии регулировки клапанов на переднеприводных машинах знаю не понаслышке, единственной проблемой была необходимость просить для этого шайбы и приспособление. Сам процесс не представляет из себя что-то неимоверно сложное. Для регулировки клапанов 8-клапанного двигателя от переднеприводного ВАЗа (и инжекторного и карбюраторного) необходим следующий инструмент и материалы: медицинский шприц, приспособление для извлечения шайб, пинцет, набор шайб (при отсутствии смотрим номиналы, записываем их и покупаем нужные), набор узких щупов, отвертка, ключи (желательно накидные) — 7(для хомутов), 10, 13, 17, а также БСТ (большую советскую тряпку).

Перед самим процессом, ждем, когда двигатель остынет до 20 градусов, ставим на нейтралку и приступаем:

1. Снимаем защитную крышку ремня ГРМ (слева от двигателя, три винта под ключ на 10)

2. Снимаем шланги сапуна (3 штуки) с верхней крышки двигателя, откручиваем держатель троса педали газа, отводим все вышеперечисленное в сторону, или убираем, чтобы не мешало.

3. Снимаем верхнюю крышку двигателя, открутив две гайки под ключ на 10, в случае, если до того они не были сломаны и заменены шпильками М8 (ключ на 13).

4. Выворачиваем все свечи, предварительно убрав грязь вокруг них тряпкой.

5. Шприцом откачиваем масло из верхней части головки блока цилиндров, чтобы при утапливании толкателей нам было видно шайбы.

6. Совмещаем метку на шкиве распредвала с установочной меткой на задней крышке ремня ГРМ (также признак нахождения шкива распредвала в районе метки- кулачки распредвала на втором цилиндре смотрят вверх).

7. Через смотровое окошко на картере КПП проверяем, совмещена ли метка на маховике с треугольным вырезом (в случае если стоит китайский маховик, или обычный при сборке был перевернут на 180 градусов, снимаем шкив генератора (стопорим маховик мощной отверткой, срываем болт шкива торцевым ключом на 19), ориентируемся по метке на масляном насосе и шкиве ремня ГРМ на коленвале) .

8. Убедившись в совпадении меток, продолжаем.

9. Поворачиваем ключом на 17 шестерню распредвала на 2-3 зуба по часовой стрелке, что будет примерно 40-50 градусов поворота коленвала.

10. При таком положении распредвала замеряем щупом зазор (расстояние между кулачком распредвала и регулировочной шайбой) первого и третьего клапана. Зазор на первом клапане должен быть 0,3-0,35 мм, на третьем- 0,2-0,25 мм.

11. Если зазор меньше, либо больше данных пределов, проверяем положение стаканов (в нем есть прорезь, через которую удобно поддевать и вытаскивать шайбы, нужно, чтобы они находились в доступном месте), устанавливаем на шпильки крепления крышки клапанного механизма приспособление для извлечения шайб, утапливаем стаканы соответствующих отметке клапанов (первая метка -1,3 клапаны), вставляем фиксатор (в комплекте к приспособлению), откидываем приспособление (чтобы извлечь шайбу), извлекаем, смотрим номинал, высчитываем толщину необходимой для создания правильного зазора и устанавливаем нужную шайбу в стакан.

12. Затем проворачиваем распредвал на 90 градусов тем же способом (2-3 зуба вперед от метки 90 градусов (точка отсчета первая метка) и тем же способом регулируем 5-й и 2-ой клапаны.

13. После этого проворачиваем распредвал еще на 90 градусов (180 градусов от первой метки +2-3 зуба) и регулируем 8-й и 6-й клапаны.

14. Проворачиваем коленвал еще на 90 градусов (270 градусов от первой метки +2-3 зуба) и регулируем 4-й и 7-й клапаны.

11. После этого выставляем распредвал на исходную и в том же порядке перепроверяем зазоры, если зазоры в норме то меняем прокладку под крышкой клапанов и переходим к сборке.

АХТУНГ:

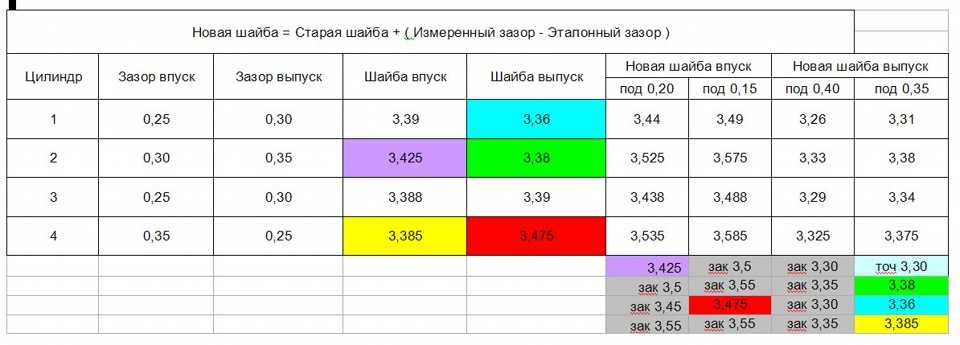

1. Толщину новой шайбы вычисляем по формуле: толщина текущей шайбы плюс/минус «лишний» зазор. Пример: в 1 клапане зазор 0,28 а измеренная нами шайба 3,50 то получится следующее:
3,50+(0,28-0,35) = 3,50 — 0,07 = 3,43. 3,43 мм — толщина новой шайбы. Учитывая отсутствие данного типоразмера ставим 3,45 и получим зазор в пределе допуска — 0,33 (допуск 0,3-0,35)
2. Нельзя допускать выскальзывание фиксатора, так как есть риск повреждения кулачка распредвала.

P.S. прокрутка механизма за болт распредвала в литературе по ремонту не рекомендуется, однако, как показывает практика, если крутить за этот болт по часовой стрелке, то негативные последствия не наступают.

Регулировка клапанов ваз 2109 карбюратор

«Жигули» модели 2109, которые выпускались первыми, были оснащены цепным приводом распределительного вала. Такая конструкция считалась надежной, и некоторые считают, что она была лучше, чем современная. Тем не менее из-за повышенного шума и потребности в регулярном изменении натяжения цепи ввиду ее износа автомобиль был оснащен ременным приводом распределительного вала. Благодаря этому существенно уменьшился уровень шума, а также исчезла потребность регулировать натяжитель.

Вместе с тем появилась другая проблема – из-за низкого ресурса работы приводных ремней, а также при несоблюдении срока техобслуживания, стало причиной обрывов ремня. Это провоцировало существенные нарушения в работе двигателя, а также могло полностью его разрушить встречное движение клапанов и поршней. Чтобы решить такую проблему, пришлось изменить форму поршня, а именно ее верхнюю часть, и применить углубление под каждый клапан. Занимаясь ремонтом двигателя автомобиля, следует различать особенности строений двигателей старого и нового образца.

Когда нужно регулировать клапаны

Обычно владельцы автомобилей ВАЗ-2109 проводят регулировку клапанов при обнаружении характерного звука или после полного ремонта двигателя. Специалисты настаивают на необходимости проводить регулировку после того, как автомобиль проходит 30 тыс. км. Такой вид работ могут провести в сервисном центре, но многие владельцы автомобилей предпочитают делать все самостоятельно.

Зачем нужно регулировать клапаны

Чтобы компенсировать термические расширения клапанов, в них должен быть зазор 0,2 мм для впускных, 0,35 мм – для выпускных. Допускается погрешность не больше 0,05 мм. При отсутствии зазоров или при их недостаточном размере клапан не сможет закрыть цилиндр.

Это вызовет снижение компрессии или даже прогар. При слишком большом зазоре двигатель потеряет свою мощность.

Подготовка к регулированию

Прежде чем начинать ремонтные работы, необходимо дать двигателю остыть. Температура для регулировки клапанов должна быть не боль 20 градусов.

Для работы вам потребуются такие инструменты:

набор гаечных ключей;
отвертка;
пинцет;
съемник;
измерительный щуп;
регулировочные шайбы;
прокладки для 8 клапанов.

Установите автомобиль на ручной тормоз, вывесите одно из передних колес с помощью домкрата – это даст возможность поворачивать коленвал, а затем включите 5-ю передачу.

После этого выполните последовательность действий:

Патрубки отсоедините от крышки клапанов, демонтируйте воздухоочиститель. Затем разъедините тросы приводов заслонок от карбюратора.
Открутите две гайки, снимите крышку и удалите остатки масла. Демонтируйте крышку ремня ГРМ.
Поставьте поршень цилиндра № 1 в ВМТ такт сжатия.

Методика регулировки клапанов

После того как вы провели подготовительные работы, можно приступать к регулированию. Если вы уже занимались ремонтными работами в автомобиле, то порядок регулировки вам не покажется сложным.

Проводить регулирование необходимо по порядку цилиндров. Следует помнить, что клапаны 2, 3, 6, 7 – это впускные, а остальные номера выпускные.

Чтобы облегчить работу, можно разметить шкив распределительного вала специальными метками по кругу с расстоянием в 90 градусов. Когда осуществляется поворот распредвала на 90 градусов, оборот коленвала будет составлять 180 градусов.

Совместите отметки на шкиве и на панели кожуха ремня, после этого сделайте поворот по часовой стрелке еще на 2 зубца. Эта схема позволит отодвинуть кулачки.

Замеряйте зазор при помощи щупа. Если он двигается между толкателями и кулачками с небольшим усилием, все верно.

В случае когда зазоры не будут совпадать с номинальными, требует сделать следующее:

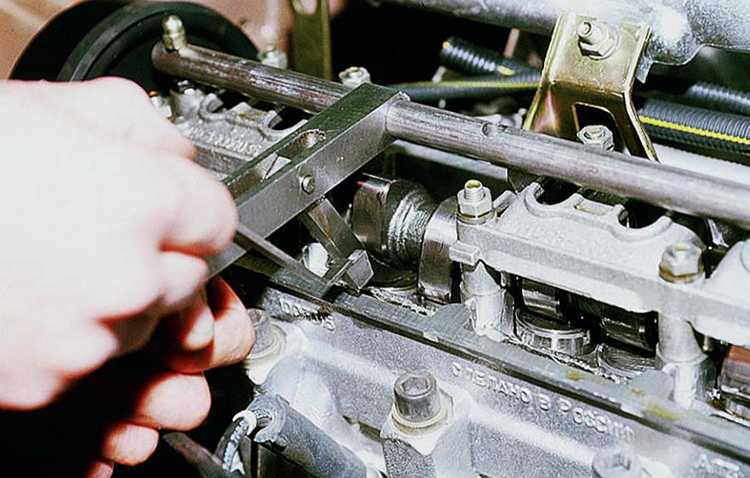

установите на шпильки подшипников инструмент для регулирования зазора;
разверните толкатель, чтобы отверстие было в вашу сторону. С помощью рычага переместите до упора толкатель, а затем зафиксируйте;
извлеките шайбу с помощью пинцета, на ней вы обнаружите пометку о толщине.

Для удобства подбора новой шайбы, вам пригодится специальная формула, по которой можно рассчитать толщину: Н = А + (В – С).

Таблица для расшифровки:

толщина новой шайбы – Н;
толщина старой – А;
присутствующий зазор – В;
нужный зазор – С.

Когда вы вычислите необходимую толщину шайбы и установите ее, необходимо снова сделать замер зазора. Повторяйте это действие, пока не получите нужный размер. Для остальных цилиндров проводите регулировку в том же порядке.

Регулировка клапанов ваз 2109 карбюратор 8 клапанов своими руками

Регулировка клапанов

Многие автовладельцы ВАЗ 2109 привыкли обращаться за помощью в автосервис, даже при такой довольно несложной операции, как регулировка тепловых зазоров клапанов. На самом же деле эта работа не так уж сложна и ее можно сделать своими руками. Для этого достаточно лишь иметь следующий набор инструментов и приспособлений, список которых приведен ниже:

Ключ на 10 для снятия клапанной крышки и кожуха ремня ГРМ
Домкрат
Длинногубцы или пинцет
Приспособление для регулировки клапанов ВАЗ 2108-09
Плоская и крестовая отвертки
Необходимые регулировочные шайбы
Набор щупов

Порядок регулировки тепловых зазоров клапанов на ВАЗ 2109-21099

Внимание! Двигатель автомобиля должен быть холодным и его температура в момент проведения регулировки не должна быть выше 20 градусов.

Видео руководство по выполнению работы

Чтобы наглядно продемонстрировать порядок работы по выполнению регулировки тепловых зазоров, было решено записать специальный видео ролик, который все показывает детально.

Если из представленного выше руководства вам осталось что-то непонятным, то ниже все будет изложено в привычной всем форме.

Проведение техобслуживания

Итак, прежде чем приступать к выполнению этой операции, первоначально нужно снять клапанную крышку, а также кожух, под которым находится механизм ГРМ.

После этого необходимо выставить газораспределительный механизм по меткам. Для этого поддомкрачиваем переднюю правую часть автомобиля, чтобы рукой можно было прокручивать колесо для выставления меток фаз газораспределения.

регулировка клапанов ваз 2109 карбюратор 8 клапанов своими руками

Затем крутим колесо до совмещения метки на звезде распредвала и риски на задней крышке ГРМ, как наглядно продемонстрировано на картинке ниже:

В это же время смотрим, чтобы метка на маховике также совпадала с вырезом. Смотреть нужно в окошко, которое расположено справа от четвертого цилиндра на картере КПП. Предварительно необходимо вынуть резиновую заглушку:
Когда распредвал находится в таком положении, можно приступать к измерению тепловых зазоров между кулачками и толкателями 1, 2, 3 и 5-го клапанов (отсчет ведется слева):
Для впускных клапанов номинальный зазор должен составлять 0,20 (+-0,05)мм, а для выпускных 0,35 (+-0,05)мм. Если вы не знаете расположения, то могу сказать: слева направо по порядку: выпуск-впуск, впуск-выпуск и т.д.
Если при замере зазоров они выходят за предельно допустимые значения, необходимо произвести их регулировку путем установки новых регулировочных шайб. Для этого одеваем планку на шпильки крышки клапанов и фиксируем ее гайками.
Теперь подводим рычаг механизма к нужному клапану, и направляем его как бы между толкателем и кулачком распредвала, и до самого конца утапливаем клапан:
И когда толкатель максимально прижат вниз, необходимо вставить фиксатор между распределительным валом и толкателем:
Стоит отметить, что вырез на толкателе должен быть быть направлен к вам, чтобы можно было удобно вынуть регулировочную шайбу. Для этого очень удобно использовать длинногубцы:
После этого смотрим на ее размер, который указан на задней ее стороне:
Теперь считаем исходя из замеренного зазора и толщины старой шайбы, какая толщина новой шайбы должна быть, чтобы добиться оптимального зазора.
Теперь можно вставлять новую шайбу на свое место и проводить регулировку дальше. Когда первые 4 клапана готовы, можно повернуть коленчатый вал на один оборот и провести аналогичную процедуру с остальными 4, 6, 7 и 8 клапанами.

Регулировка клапанов ВАЗ в Челябинске на северо-западе

Автомобиль в процессе эксплуатации подвергается серьезным нагрузкам. Это приводит к преждевременному изнашиванию всех узлов и агрегатов ТС. Причем даже периодическая заливка масла не избавляет детали от следов выработки. И газораспределительный комплекс не является исключением.

Его нормальная работа требует своевременной регулировки клапанов. Такая операция считается достаточно сложной, но многие пользователи забывают об этом и предпринимают попытки самостоятельной регулировки. В итоге все заканчивается весьма печальным образом.

Заниматься саморемонтом не стоит ни при каких обстоятельствах. Качественная регулировка клапанов должна выполняться специалистами нашего сервиса. У нас есть все необходимое оборудование, у нас профессиональные мастера и квалифицированное обслуживание. Стоят наши услуги недорого, а обратиться за помощью вы можете в удобное для себя время.

Как часто проводится регулировка

Для классических конфигураций автомобилей ВАЗ с силовой установкой карбюраторного типа регулировка является обязательной каждые 10000-15000 км пути. Если говорить о моделях переднеприводного типа, то в этом случае пробег должен составлять порядка 30000-35000 км. Но эти значения указывает производитель. А на практике пробег может быть на порядок ниже регламентных цифр. Особенно при условии чрезмерно активной эксплуатации ТС.

Также о посещении автосервиса придется задуматься при появлении таких неприятных признаков:

Существенное увеличение расхода топлива вне зависимости от стиля вождения;
Заметное понижение уровня мощности силовой установки;
Проблематичный запуск двигателя ВАЗ;
Снижение показателя компрессии цилиндров;
Специфическое клацанье, которое сопровождает работу цилиндров.

Если речь идет об установленном газобаллонном оборудовании, то его частая эксплуатация в агрессивном стиле крайне негативным образом сказывается на тепловых зазорах. А осмотр таких систем должен проводиться еще более часто.

Причем проблема заявляет о себе не только одиночными признаками. Зачастую речь идет об их комплексном проявлении. В любом случае визит в автосервис откладывать не стоит. Ведь игнорирование поломки лишь спровоцирует еще большее ухудшение ситуации.

Причины возникновения неполадок

Работа силовой установки приводит к нагреванию деталей. При этом они увеличиваются в размерах. В газораспределительном комплексе особая роль отведена клапанам, которые обеспечивают впуск и выпуск топливовоздушной смеси. Они же отвечают за отвод отработанных газов из системы. При нагреве клапанов образуются зазоры между ними и основанием. А настройка позволяет провести работу по их устранению.

Отсутствие реагирования на возникшую проблему приводит к критическому снижению зазоров. Клапан из-за прогорания приходит в негодность, головка блока цилиндров перестает функционировать в нормальном режиме. А заканчивается все дорогостоящим и затратным по времени ремонтом. Именно поэтому столь важно своевременно доставить автомобиль в сервис для его диагностики и устранения проблемы.

Актуальность регулировки

Регулировка является обязательной для тех силовых установок, которые не имеют в штатной комплектации гидрокомпенсаторов. Эти модули позволяют регулировать зазоры в формате реального времени с поддержкой при этом их идеального значения.

При отсутствии гидрокомпенсаторов необходима ручная регулировка. Причем проводить ее следует не только при появлении одного из описанных выше симптомов, но и при прохождении профилактического ТО. Периодичность осмотра регулируется производителем в соответствии с конкретной моделью автомобиля.

Регулировка клапанов – подготовка и проведение

Регулировка клапанов Лада осуществляется только на холодном моторе. Сам процесс предполагает поочередное выполнение таких этапов:

Подготовка. В первую очередь демонтируется воздушный фильтр, кожух головки блока цилиндров и защитный модуль распределителя зажигания. Также стоит настроить натяжение цепи привода ГРМ. Далее ставятся требуемые метки и фиксаторы. После этого можно переходить к следующему этапу;
Регулировка. Для выставления зазоров наши мастера используют регулировочные винты или шайбы, а также специальные толкатели. Все зависит от типа силовой установки ВАЗ и ее конструкции;
Проверка. На завершающем этапе проводится настройка коленвала с распредвалом. Мониторинг совпадения меток является при этом обязательным. После контроля настройки выполняется сборка, которая осуществляется в обратном порядке. На этом регулировка считается завершенной.

Стоимость регулировки

Мы рады предложить своим клиентам лучшие цены на весь северо-запад Челябинска и область. Индивидуальный подход к расчету стоимости позволяет исключить чрезмерные затраты для каждого автовладельца. При этом учитывается конкретная модель ВАЗ, параметры силовой установки авто, объем восстановительных работ и срочность регулировки.

Почему вам стоит выбрать наши услуги

Ответ на этот вопрос довольно прост. Мы не только предлагаем услуги по ремонту авто и их восстановлению. При любом обращении к нам вы гарантированно получаете для себя такие преимущества:

Команда опытных специалистов и мастеров своего дела;
Ответственный подход к работе и принятым обязательствам;
Комплексная реализация любой поставленной перед нами задачи;
Короткие сроки любого ремонта вне зависимости от его объема и сложности;
Предварительная запись на посещение сервиса в удобное вам время;
Любой ремонт осуществляется с использованием оригинальных комплектующих;
Стоимость наших услуг полностью оправдана и по карману каждому;
Обязательная гарантия не только на регулировку клапанов, но и на прочие услуги.

Вы можете присутствовать на любом этапе ремонта вашего авто. Нам нечего скрывать от клиентов, а ориентир на квалифицированный сервис является одним из главных аспектов нашей деятельности.

Хотите отрегулировать клапана ВАЗ в Челябинске? Вам нужны качественные услуги без лишних затрат для бюджета? Нет проблем. В нашем сервисе готовы выполнить работу на высочайшем уровне, оперативно и на выгодных для вас условиях. Обращайтесь. Мы всегда вам поможем.

Регулировка тепловых зазоров клапанов ВАЗ-2108

Содержание:

Регулировка клапанов ВАЗ 2108
Как отрегулировать клапана на ВАЗ 21099
2. Регулировка зазоров в приводе клапанов
Процесс регулировки
ЗАЗОРЫ КЛАПАНОВ ВАЗ 2109, РАЗМЕРЫ И РЕГУЛИРОВКА
Алгоритм замены шайбы
Регулировка клапанов состоит из следующих этапов
Регулировка клапанов на ВАЗ-2109 карбюратор, инжектор пошаговая инструкция
- Когда нужно регулировать клапаны
- Зачем нужно регулировать клапаны
- Подготовка к регулированию
- Методика регулировки клапанов

Регулировка клапанов ВАЗ 2108

Я уже писал статью о том, как регулировать клапана на классических моделях ВАЗ. Пришла очередь небольшой статьи о том, как отрегулировать клапана в ВАЗ 2108.

Клапана ВАЗ 2108

Стоит отметить, что отличительной чертой регулировки клапанов ВАЗ 2108 является их устройство, точнее устройство их привода. Оно отличается от классического, поэтому может вызывать трудности. В Жигулях для регулировки клапанов необходимо крутить болт и фиксировать его контрольной гайкой. В ВАЗ 2108 и выше такой системы нет, и регулировка проводится с помощью шайб разной толщины. Теперь перейдем к непосредственной регулировке клапанов ВАЗ 2108.

Сперва, стоит осуществить снятие всего, что будет нам мешать, а точнее патрубки, клапанную крышку, прочие мелочи.

Необходимо вывернуть все свечи, также любым подручным способом удалить масло, чтобы стали видны шайбы. Это удобно делать с помощью медицинского шприца с иглой. Дальше с помощью проворачивания поддомкраченого колеса нужно совместить метки на шкиве распредвала и установочную метку, которая находится на задней крышке ремня ГРМ. Нелишним будет проверить через смотровое окно на КПП, совместились ли метки на маховике с вырезом треугольной формы на блоке. Для облегчения деления шкива распредвала на 4 части, рекомендуют использовать квадрат из картона, плотной бумаги, размером 80 на 80мм. Если приложить этот квадрат к торцу шестерни, то при указывании одного из углов на заводскую метку, три остальные укажут на положение при регулировке — 90, 180, 270. Далее по технологии рекомендуют провернуть распредвал на 2-3 зуба по часовой стрелке и можно приступать к замерам (эти 2-3 зуба соответствуют 40-50 градусам).

Подготовительный этап регулировки клапанов закончен, дальше нужно произвести измерения, какие клапана нужно регулировать. При таком положении нужно измерять с помощью щупа зазор в 1 и 3 клапане. Сам зазор измеряется между кулачком распредвала и регулировочной шайбой. Узнать, при каких градусах, какой клапан проверять, можно из таблицы приведенной ниже:

Таблица очередности регулировки клапанов ВАЗ 2108

Если зазоры отличаются, то нужно это дело исправить. Дальше необходимо будет специальное оборудование (если это можно так назвать), которое нужно найти, позаимствовать, купить и т.д. Далее технология не сложная. Если сделаете 1 раз, то будете знать потом очень хорошо. На данном этапе нужно записать номера шайб (их толщину). Для этого их нужно извлечь из седел. Указанный момент один из самых трудных в регулировке клапанов ВАЗ 2108.

Необходимо установить приспособление для утапливания толкателей клапанов, закрепить его на шпильках крепления крышки и повернуть толкатель таким образом, чтобы прорезь смотрела на вас. Так будет немного легче извлечь шайбу.
Рекомендуется также вести запись, в которой указывать номер клапана, какая шайба установлена.

С помощью приспособления, клапан утапливается вниз и фиксируется с помощью фиксатора с набора для регулировки клапанов ВАЗ 2108. С помощью отвертки, пинцета – шайба извлекается, записывается ее номер (он на обратной стороне), устанавливается назад. Не лишним будет измерить ее микрометром, так как параметры могут расходиться, а так вы сможете произвести регулировку более точно.

Утапливание толкателя клапана ВАЗ 2108

Фиксирование толкателя клапана фиксатором

И так далее. Замеряются все клапана, извлекаются, измеряются, записываются все шайбы.
По окончании проверки, рассчитываются необходимые размеры шайбы. Производится он по формуле:

ТОЛЩИНА НОВОЙ ШАЙБЫ = ТОЛЩИНА СНЯТОЙ ШАЙБЫ + (ЗАМЕРЕННЫЙ ЗАЗОР — НОМИНАЛЬНЫЙ ЗАЗОР)

Просчитав все необходимые зазоры, можно идти и покупать новые шайбы. Как устанавливать, точнее, заменять их, написано выше. Не лишним будет также захватить с собой микрометр, ведь качество всех запчастей оставляет желать лучшего…

Как отрегулировать клапана на ВАЗ 21099

Если автомобиль ездил, оставляем его остывать с открытым капотом часа на 2-3;
Отключаем от дросселя трос газа и его поддержку;
Отсоединяем от клапанной крышки все подключенные патрубки;
Откручиваем две гайки крепления клапанной крышки и снимаем крышку;
Поддомкрачиваем переднее правое колесо;
Включаем пятую передачу на КПП;
Проворачиваем двигатель до установки первого цилиндра в ВМТ;
Крепим на болты клапанной крышки приспособление для регулировки клапанов;
Регулируем тепловые зазоры клапанов, проворачивая двигатель за приподнятое колесо;
После регулировки клапанов собираем всё в обратной последовательности.

Регулируем развал-схождение своими руками пошаговая инструкция

Детали всей процедуры регулирования зазоров клапанов ВАЗ 21099 смотрите в фотоотчете.

Приступаем к регулировке тепловых зазоров клапанов. Перед нами обычный вазовский двигатель с объемом 1,5 л.

Первым делом будем снимать трос газа. Откручиваем два болта крепления кронштейна болта, ключ на 10 мм.

Отверткой поддеваем фиксирующую скобу тросика и снимаем её.

Прокручиваем трос и вытаскиваем наконечник троса из своего посадочного места на дросселе.

Сняв трос будем отключать от клапанной крышки все патрубки. Откручиваем хомуты указанные стрелками.

И спереди двигателя снимаем патрубок картерных газов.

Теперь нам осталось открутить две гайки крепления клапанной крышки. Используем для этого ключ на 10 мм.

И снимаем крышку с двигателя.

Поддомкрачиваем переднее правое колесо и включаем пятую передачу на КПП. Таким образом мы сможем прокручивать двигатель прокручивая колесо. Крутить рекомендуется по часовой стрелки, как работает сам двигатель.

Для регулировки клапанов нам понадобиться специальное приспособление. Прикручиваем его к шпилькам крепления клапанной крышки, как показано на фото.

С помощью шприца со шлангочкой убираем всё масло в колодцах между клапанами, Чтобы оно не мешало нам регулировать клапана.

Чтобы не снимать кожух ГРМ и не заморачиваться с порядком регулировки клапанов, мы будем регулировать клапана в том цилиндре, где кулачки распредвала смотрят вверх. Такт работы двигателя — 1,3,4,2 цилиндры, поэтому в таком порядке и регулируем клапана. В данный момент у нас кулачки подняты на втором цилиндре, тут и проверяем какой зазор находится между клапаном и распредвалом. Если зазоры в порядке, то прокручиваем двигатель по часовой стрелке, пока кулачки распредвала на первом цилиндре не поднимутся вверх и меряем зазоры.

Если зазор не соответствует норме, нам придется менять регулировочную шайбу на шайбу с нужным размером. Прокручиваем стаканчик клапана так, чтобы прорезь, указанная стрелкой, смотрела на нас. С помощью прикрученного ранее приспособления вдавливаем клапан, нажимая на рычаг.

В комплекте с приспособлением для регулировки клапанов идет такой фиксатор, необходимый для фиксации клапана в нажатом положении.

Устанавливаем фиксатор между клапанами, как показано на фото.

Убираем рычаг, которым вдавливали клапан, и видим как фиксатор, упираясь в распредвал, держит клапан нажатым за край стаканчика.

С помощью пинцета поддеваем шайбу из стаканчика, через специальное отверстие.

И вытаскиваем её из под распредвала тем же пинцетом.

Находим на шайбе размер. Обычно, если шайба была установлена правильно, размер указан всегда.

Высчитываем, какой размер шайбы нам нужен. Расчет произвести не сложно если перед снятием был замерен точный зазор и на снятой шайбе указан размер. Берем новую шайбу большего или меньшего размера, на то количество единиц, которое не соответствовало нужному зазору клапана.

Если на шайбе размер не указан, тогда в помощь нам понадобиться микрометр. Промерять шайбу необходимо по центру.

Устанавливаем шайбу с нужным размером. Надписью с размером на шайбе необходимо устанавливать вниз, чтобы распредвалом её не стерло и было проще регулировать клапана в следующий раз. После установки шайбы необходимо снова измерить зазор. Если зазор всё равно не соответствует, то процедуру расчета необходимо производить заново.

После проверки и регулировки всех тепловых зазоров клапанов, можно снимать приспособление и приступать к сборке.

Вытираем и обезжириваем посадочное место под клапанную крышку.

Очищаем, обезжириваем и устанавливаем новую прокладку на крышку клапанов.

Устанавливаем крышку и новые уплотнительные резинки под крепления клапанной крышки.

Заканчиваем работу, подключая всё снятое и отключенное ранее.

2. Регулировка зазоров в приводе клапанов

ОБЩИЕ СВЕДЕНИЯ

Регулировка клапанов на ВАЗ 2107 своими руками

Для компенсации теплового расширения клапана конструктивно задается зазор между
торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре
клапан не будет полностью открываться, при уменьшенном – полностью закрываться.

Зазор измеряется на холодном двигателе (при +20 °С ) между кулачком распределительного
вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой
толкателя клапана.

Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного
– (0,35±0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб.
В качестве запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через
0,05 мм.

Считая от привода распределительного вала, первый, четвертый, пятый и
восьмой клапаны – выпускные; второй, третий, шестой и седьмой – впускные.

Примечания

Рекомендуется выкрутить свечи зажигания, чтобы легче проворачивать коленчатый
вал.

1 – зубчатое колесо распределительного вала; 2 – шкив генератора; 3 – шкив коленчатого вала

Фиксатор должен быть установлен между распределительным валом и краем
толкателя.

Для того чтобы легче вынуть регулировочную шайбу, в толкателе проточены
два паза. Поверните толкатель так, чтобы было удобнее подцепить шайбу.

Толщина новой шайбы рассчитывается по формуле:
H = B + A – C,
где
A – измеренный зазор, мм;
B – толщина старой шайбы, мм;
C – номинальный зазор, мм;
H – толщина новой шайбы, мм.

Пример (для впускного клапана):
A = 0,26 мм,
B = 3,75 мм,
C = 0,2 мм,
тогда
H = 3,75 + 0,26 – 0,2 = 3,81 (мм).

В пределах допуска зазора ±0,05 мм подбираем ближайшую по толщине шайбу (3,8
мм).

Предупреждение

Поворачивайте коленчатый
вал по часовой стрелке ключом за болт крепления шкива коленчатого вала или за
болт крепления шкива генератора. Запрещается проворачи-вать коленчатый вал за
болт крепления шкива распределительного вала.

ПОРЯДОК ВЫПОЛНЕНИЯ


1. Отверните гайку крепления крышки фильтра и снимите шайбу.	2. Отстегните четыре пружинных зажима.	3. Снимите крышку воздушного фильтра.

4. Выньте из корпуса фильтрующий элемент.	5. Ослабьте затяжку хомутов и снимите шланги с патрубков на крышке клапанов.	6. Отверните четыре гайки.

7. Снимите со шпилек корпус фильтра и шланг забора теплого воздуха от патрубка. Отсоедините шланг от корпуса фильтра, предварительно ослабив затяжку хомута.	8. Отсоедините от шланга пластмассовый держатель, ослабьте затяжку хомута и снимите шланг с патрубка на крышке клапанов.	9. Отверните гайку и снимите кронштейн троса привода акселератора, оставив его висеть на тросе. Отверните две колпачковые гайки.

10. Снимите крышку клапанов.	11. Удалите масло из верхней части головки блока (вокруг толкателей клапанов). Установите приспособление для утапливания толкателей на шпильки крепления крышки клапанов и закрепите его гайками.	12. Отверните три болта и снимите переднюю крышку привода распределительного вала.

13. Установите поршень первого цилиндра в в.м.т. такта сжатия. Для этого поверните коленчатый вал так, чтобы метка на шкиве распределительного вала совпала с меткой (усиком) на задней крышке привода распределительного вала (см. примечания). Затем поверните коленчатый вал еще на 40–50°. При этом кулачки распределительного вала повернутся от толкателей.	14. Измерьте набором щупов зазоры у первого, второго, третьего и пятого клапанов.	15. Если зазор какого-либо клапана отличается от номинального, утопите толкатель этого клапана, нажав на ручку приспособления.

16. Удерживая толкатель в утопленном положении, установите фиксатор (см. примечания).	17. Отведите приспособление для утапливания от толкателя и выньте регулировочную шайбу, подцепив ее тонкой отверткой (см. примечания).	18. Запишите толщину регулировочной шайбы, которая нанесена на одной стороне. Если толщина шайбы не видна, измерьте ее микрометром.

19. Установите в толкатель новую шайбу необходимой толщины (см. примечания). Шайбу установите надписью вниз (к толкателю). Утопите толкатель приспособлением и уберите фиксатор.	20. Для проверки измерьте щупом зазор: если он отличается от номинального, повторите регулировку.	21. Поверните коленчатый вал на один оборот (360°) и отрегулируйте зазоры четвертого, шестого, седьмого и восьмого клапанов в таком же порядке. Затем залейте масло в верхнюю часть головки блока.
22. Установите переднюю крышку привода распределительного вала, крышку клапанов, воздушный фильтр и вверните свечи зажигания (моменты затяжки см. в приложении 3).

Процесс регулировки

Своими руками осуществляем замену сальника трамблера ВАЗ-2109

Теперь речь пойдет о том, как правильно настроить 2 вида клапанов. Чтобы добраться до нужных деталей, понадобится снять ГБЦ (головку блока цилиндров, крышку), под которой расположен распредвал с кулачками. Часто производится замена прокладки клапанной крышки, поскольку старая, скорее всего, износится к этому времени. Прямо под кулачками расположены необходимые нам регулировочные винты, чуть ниже — толкатели и сами клапаны, которых 8 штук. Под каждым из клапанов должен быть порядковый номер, в соответствии с которым нужно проводить регулировку всей системы.

Важно: работу стоит проводить на слегка прогретом двигателе — не более 20º-25°С. Температуры ниже и выше не подходят для нормальной процедуры корректировки

Нам нужно добраться до шкива, для этого требуется открутить 2 болтовых крепления. После этого снимается клапанная крышка ВАЗа 2109. Вооружаемся накидным либо гаечным ключом и скручиваем 2 болта.
Поищите метку на шкиве распредвала (металлическое вкрапление на ободе) и метку на задней крышке (планка). Здесь есть много способов, но самый удобный для большинства заключается в том, чтобы взять большой ключ и провернуть шкив до метки. Поворачивать нужно гайку, которой крепится шкив, пока не совпадут 2 метки, делается это по часовой стрелке. Можно поворачивать исключительно шкив коленвала, ни в коем случае не перепутайте с распредвалом, который расположен выше.
Протрите место, где расположены толкатели, сухой тряпицей, чтобы удалить остатки масла.

Поверните коленвал еще немного, пока кулачки и толкатели не сойдутся на одной линии. Между ними будет зазоры, замерьте их:

впускные клапана № 1, 2, а также № 3 и № 5 имеют зазор в пределах 0,35 мм;
выпускные — № 4,6,7,8, имеют чуть больший зазор — 0,2 мм;
максимальное отклонение от показателей — 0,05 мм, не более.

Как отрегулировать клапана на ВАЗ 2109? Для этого меряем купленными щупами зазоры в таком порядке:

первым меряем 1, затем 2, после этого 3 и 5;
далее 4 и 6, затем 7 и 8.

Если какой-то из номеров имеет сильное расхождение по расстоянию до кулачка, его нужно заменить. Для этого нужно установить специальный зажим для пружины клапанов и шпильки ГБЦ, потом отверткой повернуть толкатель прорезями на себя. Сжать пружину и зафиксировать ее. Пинцетом или длинногубцами вытащить шайбы из прорезей, поменять на новые. Размер написан на обороте детали.

Порядок регулировки клапанов на ВАЗ 2109 своими руками:

Для замеров пар требуется поворачивать коленвал на 90°.
При первом положении можно провести замеры пары 1 и 3. Если повернуть на четверть оборота, получится замерить зазоры 2 и 5 клапанов.
Дальше меряем 8 и 6, последними — пару 4 и 7.

Так проводится замена направляющих втулок клапанов на ВАЗ 2109 карбюратор. Если установлен инжектор, понадобится снять трос газа и шланг сапуна, которые будут мешать при проведении работ.

Рекомендуется проводить корректировку клапанов перед тем, как заменить сальники клапанов. Сам процесс замены довольно сложный и требует отдельного описания. Единственное, что требуется знать, так это то, что эти работы между собой связаны. Замена сальников клапанов на ВАЗ 2109 требуется в случае появления голубоватого дыма со стороны двигателя. Дымок означает, что масло протекает на нагретые детали узла и сальники клапанов уже стерлись, поэтому появилась течь. Детали нужно заменить, но для этого придется разобрать большую часть узла в определенном порядке.

Притирка клапанов на ВАЗ 2109 — работа крайне важная и требует регулярного повторения. Не забывайте проверять состояние всех узлов время от времени и проводить соответствующее обслуживание, как это описано в руководстве к автомобилю. Если же не решаетесь выполнить работу самостоятельно — обратитесь в СТО, там вам помогут, но только за определенную плату.

ЗАЗОРЫ КЛАПАНОВ ВАЗ 2109, РАЗМЕРЫ И РЕГУЛИРОВКА

Здравствуйте, дорогой читатель блога RtiIvaz.ru! В этой статье рассмотрим способы замера зазоров клапанов ВАЗ 2109 и методы регулировки. В процессе эксплуатации автомобиля, особенно при сильных нагрузках на двигатель, иногда вдруг появляются цокающие звуки. Чаще всего это происходит вследствие износа кулачков распределительного вала и торцов стержней деталей газораспределительного механизма, которые находятся в головке блока цилиндров. Значит, пришло время заняться очередной приятной работой, а именно: регулировкой зазоров газораспределительного механизма! Для начала рассмотрим, как выглядит эта деталь газораспределительного механизма: Впускные и выпускные клапаны.

Впускные клапаны служат для подачи воздушно-топливной смеси (в случае карбюраторного двигателя). А если двигатель инжекторный, то они служат для подачи воздуха. Топливо, в таких двигателях дозировано подают форсунки.

По конструкции клапаны впускной и выпускной системы имеют некоторые отличия. Эти отличия заключаются во внешнем виде и в материале, из которых они изготовлены! Для впускной системы требования к качеству материала не столь жёсткие.

А вот в выпускной системе присутствуют высокие температуры, поэтому эти детали изготовлены с применением жаропрочных материалов.

На нижеследующем рисунке мы рассмотрим, из чего же состоит вся эта система:

Как вы видите, основную роль в газораспределительном механизме имеют следующие детали:

Распределительный вал с кулачками.
Клапаны впускные и выпускные.
Регулировочные шайбы.

Алгоритм замены шайбы

Вставляем между кулачком распредвала и шайбой монтировку или монтажную лопатку, опираясь на распредвал, утапливаем шайбу вместе с толкателем
Вставляем между распредвалом и толкателем (не шайбой!) фиксатор. Это может быть как специальное приспособление, так и какая-то железяка, подходящая по толщине, чтобы зафиксировать толкатель в исходном положении, которая не мешает выйти шайбе
Убираем монтировку из-под распредвала, толкатель вместе с шайбой должны остаться утопленными
Вынимаем шайбу, её легко схватить длинногубцами или пинцетом.

После того как достали шайбу, надо узнать её толщину, на шайбе она должна быть указана. Но бывает, что толщина шайбы не совпадает с указанной на ней, лучше померить инструментом- микрометром или хотя бы штангенциркулем. После этого, зная исходный зазор и зазор, который нам необходимо получить, подбираем новую шайбу.

То же самое проделываем со всеми клапанами, у которых неправильный зазор.

Регулировка клапанов состоит из следующих этапов

В первую очередь вы должны снять крышку ремня ГРМ, которая служит защитой. Крышку вы сможете обнаружить слева от двигателя, далее просто нужно будет отвинтить три винта на 10.
На следующем этапе регулировка клапанов на ВАЗ 2109 своими руками предполагает снятие всех патрубков с клапанной крышки. Также нужно отвинтить кронштейн, который крепит тросы подсоса и газа.
Отвинтите две гайки на 10 и избавьтесь от клапанной крышки. Возможно вы будете вынуждены снять непосредственно кастрюлю карбюратора, но эти действия вы должны будете выполнить лишь в том случае, когда по-другому не получается снять крышку.
Выкрутите все свечи

Рекомендуется взять во внимание следующий небольшой совет – сначала необходимо вывернуть свечи до половины и удалить вокруг всю грязь, чтобы она не попадала в цилиндры.
Воспользуйтесь обычным медицинским шприцом для удаления из верха блока головки масла, чтобы видно было шайбы во время утапливания толкателей.
Совместите метку с установочной меткой на шкиве распределительного вала. Находится эта метка с задней части крышки ремня ГРМ.
Проверьте, успешно ли совместилась метка на треугольном маховике, который расположен на блоке двигателя

Проверить это можно довольно легко с помощью смотрового окошка на картере КПП.
На следующем этапе регулировка клапанов предполагает использование обычного листа бумаги, из которого необходимо вырезать квадрат с параметрами восемь на восемь сантиметров. По центру квадрата сделайте отверстие таким образом, чтобы бумага могла легко надеваться на болт, который служит деталью для крепления шкива распределительного вала. Один из углов квадрата из бумаги необходимо разместить лицевой стороной к метке шкива распределительного вала. Воспользуйтесь маркером для того, чтобы отметить риски на шкиве распределительного вала. Риски, в свою очередь, должны располагаться напротив остальных трех углов части бумажного квадрата. В результате вы должны сделать четыре метки.
Далее регулировка клапанов двигателя подразумевает поворот распределительного вала на пару зубьев по часовой стрелке. Этот поворот должен в полной мере соответствовать повороту коленного вала на сорок-пятьдесят градусов. На данном этапе рекомендуется обратить внимание на еще один небольшой совет – поворот можно осуществить ключом на семнадцать, одновременно ухватившись на болт распределительного вала, вместе с тем, многие предпочитают немного обработать переднее колесо домкратом и прокрутить его на четвертой передаче.
Также регулировка клапанов предполагает измерение зазора третьего и первого клапанов, то есть нужно определить расстояние между кулачком распределительного вала и регулировочной шайбой.
На следующем этапе займитесь другой группой клапанов, если зазоры в порядке. Поверните распределительный вал по часовой стрелке до следующей отметки маркера, далее проверните на два-три зуба.
Если зазоры друг от друга отличаются, выполните следующие действия.
Установите приспособление на шпильки крепления крышки клапана. Это приспособление поможет вам утопить толкатели клапанов, далее затяните приспособление с помощью гаек.
Проверните толкатель таким образом, что прорезь в нем смотрела на вас. Если вы это сделаете, регулировочную шайбу вытащить будет легче. Запишите зазор на листке бумаги вместе с номером клапана.
Утопите вниз клапан и использованием приспособления, далее зафиксируйте его с применением фиксатора.
Подденьте с помощью отвертки регулировочную шайбу через прорезь, далее выньте ее.
На обратной стороне шайбы вы найдете размер, зафиксируйте на бумаге толщину шайбы для регулировки клапанов. Цифрами вниз поставьте шайбу на место. Вдавите толкатель и далее смотрите, правильно ли утоплена шайба. Она должна вращаться в седле свободно.
Замерьте другую группу клапанов. Проверните распределительный вал на 90 градусов до следующей метки и доверните еще на пру зубьев.

Проверьте зазоры и вычислите толщину новой шайбы.
После осуществления всех вычислений проверьте, подходят ли шайбы из других клапанов, где также необходимо заменить шайбы. Далее отправляйтесь за шайбами в магазин. Не забудьте приобрести прокладку для крышки клапана и герметик, который необходимо будет применить в случае протекания масла из-под крышки. Не забудьте приобрести прокладку для крышки клапана и герметик, который необходимо будет применить в случае протекания масла из-под крышки. Не забудьте проверить щуп для регулировки клапанов.
Если далее все в норме поставьте новую прокладку и верните крышку клапана на место.

Стоит отметить, что процедура замена сцепления на ВАЗ 2109 и замену маслосъемных колпачков также может осуществляться самостоятельно.

Регулировка клапанов на ВАЗ-2109 карбюратор, инжектор пошаговая инструкция

Когда нужно регулировать клапаны

Зачем нужно регулировать клапаны

Это вызовет снижение компрессии или даже прогар. При слишком большом зазоре двигатель потеряет свою мощность.

Подготовка к регулированию

Для работы вам потребуются такие инструменты:

набор гаечных ключей;
отвертка;
пинцет;
съемник;
измерительный щуп;
регулировочные шайбы;
прокладки для 8 клапанов.

После этого выполните последовательность действий:

Патрубки отсоедините от крышки клапанов, демонтируйте воздухоочиститель. Затем разъедините тросы приводов заслонок от карбюратора.
Открутите две гайки, снимите крышку и удалите остатки масла. Демонтируйте крышку ремня ГРМ.
Поставьте поршень цилиндра № 1 в ВМТ такт сжатия.

Методика регулировки клапанов

В случае когда зазоры не будут совпадать с номинальными, требует сделать следующее:

установите на шпильки подшипников инструмент для регулирования зазора;
разверните толкатель, чтобы отверстие было в вашу сторону. С помощью рычага переместите до упора толкатель, а затем зафиксируйте;
извлеките шайбу с помощью пинцета, на ней вы обнаружите пометку о толщине.

Таблица для расшифровки:

толщина новой шайбы – Н;
толщина старой – А;
присутствующий зазор – В;
нужный зазор – С.

Из чего сделать щуп 0,30 мм. Регулировка клапанов ВАЗ своими руками. Регулировка тепловых зазоров клапанов ВАЗ своими руками, с фотоотчетом пошаговых операций

главная / Условия

Регулировка клапана Два датчика вместо одного

При регулировке клапанов на Жигулевской инструкции инструкция рекомендует использовать более короткую на 0,15 мм толщиной, которая должна выйти из зазора с некоторым усилием. Эта работа требует мастерства, иначе занимает много времени и не гарантирует точность регулировки. Измерять зазор лучше всего двумя супперами — «непроходной» толщиной 0,16 мм и «проходной» — 0,14 мм. Если первый не входит в зазор между рычагом и кулачком, а второй увеличивается без усилий, значит, допустимое его значение находится в пределах от 0,145 до 0,155 мм, что и требуется. Этот метод проще, чем использование одного зонда.

Сделать кронштейн

При регулировке зазоров клапанов в двигателях ВАЗ-2108 и ВАЗ-2109 на станциях технического обслуживания используется достаточно сложное устройство для сжатия и фиксации пружин.

Но сделать кронштейн, показанный на рисунке, можно только следующим образом. Вращать распредвал по часовой стрелке (если смотреть со стороны ремня) до тех пор, пока нужный кулачок не будет сжат настолько, что скоба своим нижним краем с направляющим цилиндром толкателя, а краем в ребре самого толкателя. Поддерживая его, поверните вал дальше, пока кулачок больше не будет давить на регулировочную шайбу, пропустите его сейчас, замените шайбу, а затем отпустите и удалите скобы, вращая вал в обратную (против часовой стрелки) сторону, чтобы избежать клапана встреча с поршнем (рис. 14).

Это удобнее

Регулировка зазоров клапанов на двигателе ВАЗ-2105 будет удобнее, если на шкиве распределительного вала, который имеет 42 зуба, каждые 10,5 зуба, начиная от заводской маркировки, сделать «прорези» с сердечником или стойкой краской. Такая разметка упрощает настройку вала в процессе регулировки.

Для точной установки Vala

При регулировке зазоров клапанов в автомобилях Жигули распредвал необходимо проворачивать последовательно 90 градусов. Измерьте этот угол

устраивает примерно поворот коленчатого вала Каждый раз на пол-оборота.

Для более точной установки распределительного вала предлагаем дополнительные метки на его звездочке (не менее Кернера), как показано на рис. пятнадцать.

Готовые этикетки

Регулировать зазоры клапанов на «Жигулях» нужно попеременно в четырех положениях распредвала. Чтобы точно их найти, сделайте простое приспособление. На вышло из строя срезе крышки трамблера (как показано на

Рис. 15. Расположение меток на звездочке: 1 — существующая метка; 2 — дополнительные метки. Остальные цифры — порядковый номер зубов из первого тега

Регулировка термозазоров Клапаны Ваз своими руками, с фотоотчетом пошаговых операций.

В этом положении можно отметить на корпусе распределителя зажигания метку 4. Она должна находиться точно напротив метки 1 поршня четвертого цилиндра в верхней мертвой точке.

Весь смысл регулировки заключается в установке зазора между кулачком распределительного вала и рычагом привода клапанов 15 в положение, когда поршень находится в верхней мертвой точке, а кулачки максимально отведены от рычага 15. Рычаг 15 опирается в одним концом к сферической головке регулировочного болта 17 и удерживает сферическую головку 16, а другим, имеющим специальную насечку для удержания рычага на клапане, опирается на конец клапана. В ГБЦ завинчена втулка регулировочного болта 17. Регулировка производится завинчиванием (зазор увеличивается) или отвинчиванием регулировочного болта (зазор уменьшается). Регулировочный винт остановит контргайку 18.

Таким образом, для регулировки теплового зазора клапана необходимо отпустить контргайку 18, ввести щуп на 0,15 мм между кулачком распределительного вала и рычагом привода клапана и вращать регулировочный болт 17, регулируя щуп в зазор, пока зонд не выйдет из строя с усилием.

Подготовительные работы завершены. Поршень четвертого цилиндра в верхней мертвой точке. Метка на звездочке распредвала (круглая метка зенковки) совмещена с продольной меткой на корпусе подшипников распредвала.

Приступаем к регулировке зазоров 8 кулачка 4 цилиндра (отсчет клапанов начинается с передней части двигателя) и 6 кулачка 3 цилиндра. Смазанный маслом 0,15мм, вводим между кулачками 7 и 8 до упора, затем при движении щупа в обратном направлении, одновременно смещая щуп вправо, в зазор между кулачком и рычагом привода 8 клапана 8 Вытягивая половинку щупа, он уже должен быть полностью по ширине в зазоре под кулачком 8. Чтобы растянуть щуп в зазоре, необходимо приложить значительное усилие, чем больше — тем лучше.

Увеличенные зазоры в данном механизме газораспределения могут привести к выбиванию рабочих поверхностей рычагов управления клапанами и кулачков распределительных валов. Это происходит потому, что рычаг привода клапана расположен консольно на головке регулировочного болта, опирается на клапан и не имеет оси, какой имеют коромысла рычагов на «Волгах» и «Москвичах». Поэтому при увеличенном зазоре на больших оборотах появляются ударные нагрузки.

В качестве эксперимента были проверены тепловые зазоры, установленные на заводском производстве, на нескольких новых автомобилях ВАЗ. Щуп с трудом вошел в зазор и вынимался с очень большим усилием. Поэтому для облегчения настройки я использую щуп 0,14мм. Усилие движения этого щупа ощутимо, но можно сказать, его надо с небольшим усилием двигать туда-сюда. После такой регулировки при проверке щупа 0,15мм и нужное усилие движения получается.

Если при проверке щуп двигается очень легко — необходимо отпустить ключ №17 контрольного винта, а ключом №13 открутить регулировочный болт, при этом не вынимая щуп из зазора. Следя за регулировочным болтом, щупом постоянно проверяют усилие перемещения.

Если появилось ощутимое усилие перемещения щупа с щупом 0,14мм, но он свободен, без заеданий, можно сдвинуть назад, удерживая ключ №13 регулировочный болт, и затянуть контргайку. После этой операции снова проверьте зазор провала 0,14 мм. Если после затяжки контргайки усилие не изменилось, проверьте зазор до щупа 0,15 мм. Если этот щуп со значительным усилием проходит в зазоре, регулировка кучи восьмого кулачка завершена. Аналогично отрегулируйте зазор на шестом кулачке. Если зазоры восьмого и шестого кулачков отрегулированы и проверены, поворачиваем пусковую рукоятку на пол-оборота (180 0 ). Наружный контакт ротора распределителя зажигания перемещается на ¼ оборота и должен совпадать с меткой 2 на корпусе распределителя зажигания. Поршень второго цилиндра в верхней мертвой точке.

При таком положении распредвала необходимо поставить метку на звездочку распредвала напротив продольной метки на корпусе подшипников распредвала. Это необходимо для облегчения следующих настроек.

В этом положении регулируются кулак кулачка второго цилиндра и кулак 7 четвертого цилиндра.

После регулировки и проверки зазоров 4 и 7 кулачков поворачиваем пусковую рукоятку на пол-оборота. Внешний контакт ротора распределителя зажигания должен совпадать с меткой 1 на корпусе распределителя зажигания. Поршень первого цилиндра в верхней мертвой точке.

В этом положении регулируются кулак первого цилиндра и 3 кулак второго цилиндра.

После регулировки и проверки зазоров 1 и 3 кулачков проворачиваем пусковую рукоятку на половину оборота. Внешний контакт ротора распределителя зажигания должен быть закреплен меткой 3 на корпусе распределителя зажигания. Поршень третьего цилиндра в верхней мертвой точке.

наносится на метку на упоре распределительного вала напротив продольной метки на корпусе подшипников распределительного вала.

В этом положении кулак кулачка третьего цилиндра и 2 кулачка первого цилиндра регулируются.

После регулировки и проверки зазоров 5 и 2 кулачков п зегулровка тепловых зазоров клапанов ВАЗ считать законченным. Можно еще раз пройтись по кругу, уже ориентируясь на новые нанесенные метки на звездочке распредвала, проверить зазоры на всех кулачках. После этого ставим новую прокладку и закрываем крышку ГБЦ. А работы по сборке проводим в обратном порядке. Как видите, вы можете выполнять сложные настройки автомобиля сделай сам .

Будут вопросы по ремонту автомобиля — Пишите [Email Protected] .

Регулировка клапанов — операция ответственная, дорогая. Владельцы многих современных автомобилей избавляются от расходов благодаря гидропопрасам (гидрокомпенсаторам) — они поддерживают нужный клиренс автоматически. Но усложнение системы снижает ее надежность (пусть и теоретически) и ремонтопригодность. Например, «Хонда», известная моторами «супермен», не спешит отказываться от привычного упорного винта с контргайкой, тем более, что заводская регулировка часто сохраняется и после 100 тыс. км. Из отечественных машин такой устойчивостью зазоров могут похвастаться лишь отдельные экземпляры «Самара» и «Десятки».

В механизме с регулировочными шайбами (передневодяные ваз) при отсутствии посторонних звуков зазоров хватает на 30 тыс. км. На отечественных машинах с рычажным приводом ГРМ («Жигули», «Москвич», «Волга», «Запорожец») целесообразно делать с каждым потом. Такой привод на иномарках требует меньшего внимания (например, на Хондах – каждые 40 тыс. км).

Основные принципы регулировки большинства двигателей схожи. Прежде всего, дайте двигателю остыть. Чем ближе его температура к инструкции по ремонту (обычно 15-25°С), тем точнее измерение. С повышением температуры зазоры увеличиваются, и многие мастера регулируют их «горячее», внося поправку. Однако для разных двигателей эта зависимость неодинакова, и детали охлаждаются с разной скоростью. Поэтому лучше не торопиться, а по мере остывания менять масло, фильтры, проверять работу освещения и т. д.

На многих автомобилях зазор измеряется под регулировочным винтом и для его контроля достаточно обычного набора щупов шириной около 10 мм. Для «классики» вам понадобится широкий щуп (фото 1). Узкий может выдать ошибку из-за перекоса рычага клапана. У «Жигулей» зазоры для впускных и выпускных клапанов одинаковы и равны 0,15 мм (допустимый разброс 0,14-0,17 мм). Измерить зазор с такой точностью с одной вероятностью непросто, но подходящих комплектов в продаже не встретишь, поэтому приходится тренировать чувствительность мышц. Если щуп 0,15 мм гнется, а зазор не входит, то клапан «корабль». Если щуп проходит почти без усилий, зазор большой.

Иногда не получается точно выставить зазор — при затягивании контргайки он «уходит». В этом случае его можно оставить больше, но ни в коем случае не меньше положенного. Многих вводит в заблуждение таблица коррекции, в которой указаны зазоры для «горячей» регулировки — они больше, чем у горячего двигателя. Но не забывайте, что они даются на заглушенный двигатель. На работающем моторе зазоры не увеличиваются, а, наоборот, уменьшаются, так как клапана греются (и расширяются) значительно сильнее, чем другие детали газораспределительного механизма.

Мотор с «откликнувшимися» клапанами работает тише, но на некоторых режимах клапан может перестать закрываться, его тарелка не сможет нагреть тепло ГБЦ, начнет перегреваться еще больше и т. д. Заканчивается на этом процесс продавливания клапанов; Двигатель троит, не тянет. Иногда осколки пластины повреждают поршень и цилиндр. Убедиться, что клапаны были вытянуты, можно, сняв распредвал: на тыльных (нерабочих) сторонах кулачков будут видны следы износа.

Как показывает опыт, нерабочая поверхность распредвала распределительного вала не всегда идеальна: эксцентриситет (биение) иногда составляет 0,04 мм. Получается, если проверить зазор при другом положении кулачка — после закрытия клапана и до его обнаружения. Так, установив распредвал в положение, когда метка (колодец) на его шестерне направлена вверх, проверяют зазоры в клапанах 6, 7, 8, 4. Повернув коленвал на 180° (поворот распредвала на 90°), проверьте клапаны 7, 4, 3, 1. Еще один оборот — 3, 1, 2, 5 и, наконец, 2, 5, 6, 8. Если результаты измерений совпали для всех клапанов — вам повезло . В противном случае при размещении зазора придется ориентироваться на самое «приколотое» место.

Для регулировки зазоров на «Жигулях» продаются специальные приспособления с часовым индикатором. Теоретически они обеспечивают большую точность, чем щуп, и позволяют регулировать зазоры на некомпрессированном двигателе. На практике не все гладко. Так, в нашем приспособлении для одновременной регулировки пары клапанов (фото 2) оси отверстий индикатора не совпадают с осями регулировочных болтов. В результате ножка индикатора смещается от середины рычага (в кружочке на фото 2). В свободном состоянии рычаг часто слегка портится, что вносит погрешность измерения, хоть и небольшую. Другое крепление (фото 3) Установить на двигатель без доработки вообще не удалось: головка винта упиралась в индикатор. Пришлось запустить, как показано стрелкой на фото 4.

В двигателях, аналогичных ВАЗ 2108, где зазоры регулируются подбором шайб, точность регулировки намного проще. Да и толерантность к «Самаре» раза в три больше, чем к «классике». Хомуты впускных клапанов — 0,20±0,05 мм, выпускные — 0,35±0,05 мм. Если на впускных клапанах градуировка 0,15 мм не входит в зазор между шайбой и распределительным валом или щуп проходит 0,25 мм (по градуировке — 0,3 и 0,4 мм соответственно) — требуется регулировка. Для этого вам понадобится специальное приспособление (фото 5). Фиксируется на шпильках крепления крышек ГБЦ штатными гайками с шайбами.

Поверните коленчатый вал так, чтобы кулак регулируемого клапана был направлен вверх. Шприцем высасываем масло из углублений возле толкателей (фото 6) — так удобнее ориентировать толкатель и снимать шайбу. Наклоните или тонкой отверткой поверните толкатель так, чтобы прямоугольный вырез горловины «смотрел на нас» (фото 7). Прижимая рычажок к рычагу, подгоняем толкатель и устанавливаем замок между его боком и распределительным валом (фото 5). Силле с помощью шайбы и пинцета снимите его (фото 8). Не судите пальцы распредвала — если замок толкателя вдруг щелкнет, не избежать серьезных травм. Толщина новой шайбы (она отмечена на ее поверхности) с учетом фактической толщины старой, измеренной микрометром (фото 9). Если последний изношен, его можно использовать повторно при регулировке других клапанов. Для хранения стиралки очень удобна коробка с кармашками из полиэтиленовой пленки. Устанавливаем новую шайбу в толкатель маркировкой вниз, после чего прибор снова освобождает толкатель и снимает фиксатор.

Владельцы иномарок иногда перематывают «восьмерку» устройством, а иногда обходятся и без него — фиксатор толкателя подходящего размера. Для этого, набрав свечи, провернуть коленчатый вал до отказа толкателя кулачка распредвала, вставить фиксатор и плавно провернуть валы дальше, пока кулачок не сойдет с шайбы. После замены шайбы поверните распределительный вал назад специальным ключом для его шестерни. Нельзя вращать за коленвал, иначе неправильно нагружен ремень.

Использовать шайбы меньшего диаметра или прокручивать большие не стоит. Эрзац-шайба в таком ответственном и высоконагруженном узле быстро изнашивается, а потом еще хуже – портит другие детали. Кроме того, иногда можно вообще обойтись без покупки шайб, просто поменяв их местами.

Измерить точнее:

1. Дать двигателю остыть до температуры 15-25°С.

2. Выполнить не менее двух раз измерения, дергая распределительный вал на полный оборот. Если результаты не совпадают, измерьте зазоры еще раз.

3. По возможности используйте пару щупов – «проходной» и «непропорциональный».

параметры двигателя ваз 2109. Когда делать капитальный ремонт двигателя

В последнее время стало популярным проводить тюнинг старых автомобилей Лада. В частности, многие автомобилисты особенно любят дорабатывать карбюраторный двигатель ВАЗ 2109. Это сделано для повышения мощностных характеристик. Не многие знают, как осуществляется сам процесс.

Технические характеристики

Прежде чем перейти к описанию процесса доработки и увеличения мощности двигателя ВАЗ 2109карбюратор, стоит разобраться, какие силовые агрегаты устанавливались на транспортное средство, а также рассмотреть основные технические характеристики.

В процессе производства на «девятку» ставились три варианта карбюраторных двигателей:

21081 (1.1 8V)

2108 (1.3 8V)

21083 (1.5 8V)

3 Тюнинг: основное описание Карбюраторный двигатель в первую очередь предусматривает расточку блока цилиндров. Это сделано для того, чтобы увеличить камеру сгорания, а значит и давление внутри нее.

Также установлены облегченные детали, позволяющие снизить вес мотора, что повысит динамику разгона.

Процесс тюнинга

Тюнинг двигателя ВАЗ 2109 своими руками начинается с демонтажа двигателя с автомобиля. Итак, вам придется отключить электропитание, систему зажигания и другие системы. Итак, все этапы доработки мотора мы рассмотрим самостоятельно. Полностью затюнинговать его своими руками невозможно, так как на некоторых этапах все равно приходится обращаться в автосервис.

Демонтаж двигателя

Чтобы снять двигатель, вам придется пройти определенный процесс отключения и демонтажа вспомогательных систем. Итак, приступим непосредственно к процессу:

Снимаем аккумулятор и удерживающую полку.
Демонтируйте воздушный фильтр и карбюратор.
Снимаем элементы зажигания, которые находятся в моторном отсеке.
Сливаем охлаждающую жидкость и моторное масло.
Откручиваем КПП от двс.
Демонтируем радиатор, чтобы было проще снять мотор.
Вынимаем шрус двигателя.
Откручиваем подушки двигателя.
Снимите капот и разберите двигатель.

Описанный процесс не является полным, а только основные шаги, которые необходимо выполнить.

Разборка силового агрегата

Разборка силового агрегата производится за несколько часов. Итак, для начала нужно демонтировать крышку ГБЦ и масляный поддон. Лучше всего эту операцию проводить на специальном стенде.

После этого начинаем удалять основные узлы. Откручиваем болты крепления головки блока и блока цилиндров. Затем отложите головку в сторону и работайте непосредственно с блоком цилиндров. Итак, рассмотрим, что придется снять:

Откручиваем бугель и вынимаем коленвал. Сначала демонтируем шкив.
Демонтируем водяной и масляный насос.
Вынимаем поршневую группу. Демонтируем шатуны. Если есть, то необходимо снять втулки.
Теперь блок готов к дальнейшим манипуляциям.
Последним этапом является мойка деталей и блока.

Когда блок разобран, можно переходить к разборке ГБЦ.

Демонтируйте крышку распределительного вала.
Снимите распределительный вал.
Сушка клапанов.
Снимаем пружины и сальники.
Вынимаем вентили.
Выбить седловидную головку и направляющие втулки.
Промываем детали и основание головы.

Приоритетная доработка

Для увеличения мощности двигателя карбюраторного ВАЗ 2109 потребуется приобрести поршневую группу, клапана, распределительный вал, шатуны и коленчатый вал. Все эти детали должны быть легкими и изготовленными производителями тюнинга.

Итак, поршневая группа, клапана и седла подходят для АТИ. Направляющие втулки лучше всего ставить бронзовые производства американского производителя K-line. Коленчатый и распределительный вал закупаются у немецкой компании TDR.

Работа с блоком цилиндров

Для начала блок цилиндров необходимо расточить под новые поршни соответственно размером 82 мм. Затем осуществляется установка коленчатого вала и новых вкладышей, которые идут в комплекте с основной частью.

Чтобы все работало как часы, необходимо установить облегченную муфту настройки производства Sachs. После того, как муфта прикреплена к валу, необходимо ее отбалансировать. Операцию желательно проводить на специальном стенде.

Осуществляем сборку поршневого блока, а именно прикрепляем поршни к шатунам. Затем можно переходить к так называемому процессу «перевязки». Имеется в виду крепление шатунов с поршнями к коленчатому валу. Монтируем сальники и подшипники коленчатого вала. Устанавливаем коромысло и можно закрепить поддон. Затем собираются остальные вспомогательные узлы, такие как шкив, водяной насос и ролик.

Тюнинг ГБЦ

Тюнинг ГБЦ — это фактически сборка новых деталей на старые посадочные места. Итак, разобранная ГБЦ собирается из старого корпуса и новых элементов тюнинга. Ничего сложного в этом процессе нет.

Сборка узла

После того, как основные системы и узлы собраны, можно переходить непосредственно к процессу сборки двигателя воедино. Итак, в обратном порядке к блоку цилиндров крепятся — головка блока, клапанная крышка, шкивы, ремень ГРМ.

Комплектация вспомогательных систем

После сборки основных узлов силового агрегата можно приступать к установке вспомогательных систем. Итак, первым делом устанавливаем систему впрыска топлива. Старый карбюратор «Солекс» ставить не стоит, так как он не будет подавать необходимое количество топлива в камеры сгорания. Поэтому необходимо найти улучшенный карбюратор Солекс Мега-2 или чешский вариант — IKOV.

Стоит модифицировать систему зажигания. Вместо штатных свечей зажигания стоит установить свечи зажигания Brisk с маркировкой А2. Также стандартные высоковольтные провода заменены на тюнинговую версию производства Tesla.

Не забываем про систему охлаждения, так как повышенное число оборотов коленчатого вала ускорит все процессы, и, соответственно, повышенное тепловыделение. Поэтому на ВАЗ 2109 устанавливается комплект системы охлаждения, в который входят: силиконовые патрубки, спортивная помпа и двухкамерный термостат. Также рекомендуется установить спортивный радиатор из алюминия. Это позволит облегчить вес автомобиля на несколько килограммов.

Последняя доработка — установка воздушного фильтра «нулевого» сопротивления. Установка этого блока достаточно проста, на штатные крепления старого «воздушного» корпуса. Воздухозаборник убран, чтобы была прямая подача воздуха.

Также, помимо стандартных модификаций, на двигатель может быть установлен нагнетатель воздуха. Конечно, такая модификация быстрее изнашивает элементы мотора, поэтому рекомендуется установка «улитки».

После всех доработок двигатель устанавливается на автомобиль, проводится обкатка и регулировка.

Выход

Тюнинг карбюратора двигателя ВАЗ 2109 можно произвести самостоятельно в гараже. Ревизия, описанная в статье, проводится в течение месяца и ее стоимость, если покупать новые детали, обойдется примерно в 4000-5000 долларов. Конечно, такая доработка нецелесообразна с экономической точки зрения, но есть автолюбители, которые проводят такой вид тюнинга.

Как правило, на ВАЗ 2109 тюнинг двигателя проводят автовладельцы, заинтересованные в повышении мощности и динамики своего транспортного средства… Ваз 2109Тюнинг двигателя – это уникальная возможность улучшить технические характеристики вашего автомобиля.

Примечание. Проверка и модернизация тормозов и коробок передач — классическое начало тюнинга. После доработки этих компонентов начинается собственно процесс тюнинга мотора.

Увеличение мощности карбюраторного двигателя

Что такое тюнинг двигателя?
Обычно это увеличение динамики и. Модифицируются различные компоненты, которые подвергаются шлифовке, полировке и растачиванию.
Тюнинг двигателя ВАЗ 2109 можно смело проводить самостоятельными силами. Для этого используются различные способы, в зависимости от суммы денег, которая есть у владельца транспортного средства.
Самый дорогой вариант тюнинга — замена штатного двигателя на более мощный силовой агрегат.

Варианты настройки двигателя

Как упоминалось выше, существует несколько способов настройки двигателя. Все они имеют свои преимущества и недостатки.

Модернизация двигателя первым способом

Этот вариант подразумевает установку и замену следующих комплектующих:

Облегченные шатуны, под размер которых ставится 121 мм.
Облегченный коленчатый вал с ходом поршня 78 мм.
Легкий.
Головка блока цилиндров позаимствована у Lada Kalina.
Кованые поршни диаметром 82,5 мм.
Размер распределительного вала 11,3 мм.

Примечание. Такая модификация двигателя дает немалую мощность, которая равняется 98 в л/с. Это также позволяет развивать максимальную скорость в 183 км/ч.

Способ второй

Этот способ предусматривает модернизацию двигателя с вмешательством в работу трансмиссии и карбюратора. При этом такая модернизация не потребует слишком больших денежных затрат, если, конечно, работы будут выполняться своими силами.
Итак:

Первым делом монтируется новый фильтр, который должен иметь диаметр 70 мм. Этот фильтр должен иметь прямоточный выход. Это позволит увеличить мощность двигателя на 10 л/с.
Установка 5-ступенчатой коробки передач.
Устанавливаем новый масляный радиатор.

Вариант третий

Данный способ модернизации двигателя подразумевает установку следующих деталей:

Новые масляные форсунки.
Легкие поршни.
Облегченный коленчатый вал.
Новая коробка передач.
Легкий маховик.
Улучшенный захват.

Помимо вышеперечисленного, на автомобиль устанавливается множество новых компонентов, в том числе бесконтактная система зажигания, спортивный глушитель (см.), медный радиатор и так далее.

Карбюратор

Этой части автомобиля уделяется особое внимание при доработке двигателя.
В частности карбюратор заменяется вместе с другими деталями:

В первую очередь снимается пружина с вакуумного привода заслонки второй камеры. Это дает хороший прирост мощности.
Вы также можете модифицировать вакуумный привод, вставив в конструкцию самодельное проволочное кольцо.
Диффузор заменен.
Насос-распылитель заменяется.

Некоторые особенности тюнинга двигателя

В процессе улучшения характеристик двигателя ВАЗ 2109 могут помочь следующие действия:

Ослабление силы трения в цепи, состоящей из кольца, поршня и цилиндра.
Уменьшение веса некоторых деталей, таких как шатуны, поршни и т. д.
Уменьшение толщины поршневых колец, а также уменьшение их количества.

Тюнинг инжекторного двигателя

Если с модернизацией карбюраторного двигателя все более-менее понятно, то инжекторный двигатель потребует несколько разных методов настройки. В этом случае вам не потребуется никакого механического вмешательства, ведь для изменения технических характеристик достаточно отрегулировать настройки ЭБУ.

Чип-тюнинг

Модернизация инжекторного двигателя также называется чип-тюнингом.
Вот основные преимущества так называемого чип-двигателя:

Производитель устанавливает средние значения для двигателя и других важных параметров автомобиля. Это сделано для того, чтобы соблюсти общие правила и требования авторынок по всему миру.
Автомобили имеют некий скрытый резерв, который можно раскрыть благодаря чип-тюнингу.
Мощность двигателя можно увеличить без каких-либо механических операций. При этом меняются такие параметры, как максимальная скорость автомобиля, его динамические характеристики и так далее.
Чип-тюнинг позволяет изменить и, увеличить обороты двигателя, отрегулировать зажигание, только изменив настройки.

Как проводится чип-тюнинг?

ЭБУ снят с автомобиля.
Оттуда вынимается микросхема памяти, которая сохранила все заданные параметры.
Информация считывается с чипа с помощью программатора.
Далее в микросхему вносятся необходимые изменения и записываются новые значения.

Примечание. Зачастую изменить значения в микросхеме можно не снимая ее, подключив ЭБУ к специальному штекеру.

Некоторые утверждают, что после увеличения мощности инжекторного двигателя расход топлива резко возрастает, но это ошибочное мнение, так как это наблюдается в течение короткого промежутка времени, а потом все приходит в норму. Срок службы двигателя после чип-тюнинга не уменьшается.
Выше была общая инструкция по тюнингу ВАЗ 2109двигатель. Эта информация касается модификации настроек двигателя своими руками, без участия специалистов, что позволяет значительно сэкономить.
Дело в том, что цена любой профессиональной модификации технических параметров в автосервисах очень высока. Зачем платить такие деньги, если вместе с фото и видео можно все сделать самому.

Переднеприводный хэтчбек ВАЗ 2109 выпускался с 1986 по 2011 год и оснащался 5-ю разными силовыми агрегатами. Таким образом, ВАЗ 2109двигателя никогда не существовало в природе. Моторы ставились на девятку под индексами:

21081.
2108.
21083.
2111-80.
11183-20.

Первые 2 модификации устанавливались на автомобиль с 1987 по 1997 годы и оснащались карбюраторной системой подачи топлива. У обоих была неприятная особенность, что при обрыве ремня ГРМ поршни этих моторов встречались с клапанами и загибали их.

Двигатель 21083 тоже был карбюраторным. Это основной силовой агрегат, устанавливаемый на ВАЗ 2109. Он был разработан в 1987 году на основе опыта эксплуатации автомобиля в суровых отечественных условиях. Основное его отличие от предыдущих двигателей заключалось в том, что при обрыве ремня ГРМ поршни не гнули клапана.

Двигатель 2111-80 — это тот же 21083, только оснащенный многоточечным впрыском топлива. Сначала устанавливался только на экспортные модификации, но с 1998 года стал доступен и на внутреннем рынке. Мотор 11183-20 - двигатель глубокой модернизации 2111.

Характеристики силового агрегата

Двигатель ВАЗ 2108 разработан специально для семейства Спутник. Предполагалось, что именно он станет основой для разработки последующих силовых агрегатов перспективных моделей Волжского автозавода. Однако сразу после запуска в серию стало понятно, что он слишком слаб. Характеристики двигателя 2108:

количество цилиндров — 4;
диаметр цилиндра — 76 мм;
— 71 мм;
ГБЦ — алюминиевая, 8-клапанная, с ременным приводом распредвала;
– 1,3 литра;
мощность — 64 л. с.

С таким скромным двигателем автомобиль ВАЗ 2109 разгонялся до 100 км/ч за 16 секунд. Мотор 21081 был аналогичен базовому силовому агрегату, но имел нижний блок, что уменьшало ход поршня до 60,6 мм. Соответственно уменьшился и рабочий объем — до 1,1 литра, а мощность упала аж на 10 л.с.

После неудачи с первыми силовыми агрегатами конструкторы создали новый мотор под индексом 21083. Он имел модифицированный блок цилиндров с новой шатунно-поршневой группой. Вот его характеристики:

блок цилиндров — чугунный, рядный;
количество цилиндров — 4;
диаметр цилиндра — 82 мм;
— 71 мм;
ГБЦ — алюминиевая, 8-клапанная, с ременным приводом ГРМ;
– 1,5 литра;
мощность — 69 л.с.

Несмотря на то, что мощность нового силового агрегата увеличилась всего на 7,5%, крутящий момент увеличился на 12,5%, что улучшило динамику разгона на 1 секунду и довело максимальную скорость хэтчбека до 155 км/ч.

В начале 90-х годов прошлого века была произведена небольшая модернизация двигателя 21083, в ходе которой на прежний блок была установлена доработанная ГБЦ и установлен инжектор. Модернизированному двигателю был присвоен индекс 2111-80. За счет установки инжектора количество лошадиных сил увеличилось до 72, а крутящий момент увеличился на 12% и составил 118 Нм. Благодаря этому скорость автомобиля превышала 160 км/ч, а разгон до сотни занимал всего 14 секунд. С 2006 года на ВАЗ 2109 устанавливается двигатель от «Калины»., который имеет следующие характеристики:

ВАЗ-2109 когда-то был очень популярным автомобилем. Выносливый двигатель, крепкий кузов, привлекательный внешний вид… А сам автомобиль создавался при участии дизайнеров известной автомобильной компании Porsche. Но сегодня, когда мощности не хватает, невольно думаешь о тюнинге двигателя. Но зачем вам увеличивать мощность? На что обратить внимание при замене двигателя?

С некоторых пор в России действует закон, согласно которому при регистрации автомобиля номер двигателя не требуется. Мотор теперь считается просто запчастью, которую можно заменить, как воздушный фильтр или сломанную шину. Именно этот закон подтолкнул любителей тюнинга к усовершенствованию своих автомобилей.

Что учитывать при замене двигателя

Идеальный вариант для «девятки» — это, конечно же, аналогичный двигатель. Но в случае, когда будет проведена полная модернизация машины, ее мощности будет недостаточно. Наиболее подходящим вариантом будет 16-клапанный двигатель ВАЗ-2112, у которого больше лошадей и более новый дизайн.

А еще на такой мотор можно смело устанавливать компрессор кондиционера, и в машине будет свежо и прохладно даже в жуткую жару. Также возможна установка кондиционера на стандартный двигатель «девятки», пусть он и имеет объем 1,5 литра, только лошадей будет ощутимо не хватать. Кроме того, генератор все равно придется заменить, так как мощность потребителей увеличивается.

Хорошо, что двигатель ВАЗ-2112 идеально сочетается с коробкой девятки. Также неплохим вариантом тюнинга оказывается установка двигателя от Приоры, более современной модели «Лады». Что касается зарубежных двигателей, то мотор Хендай Акцент прекрасно устанавливается под капот девятки, только коробку передач желательно взять от «Акцента». У «Опель Вектра» под тюнинг подходит и силовой агрегат.

Что еще нужно изменить и сделать

Вы увеличиваете мощность мотора. Поэтому нужно использовать тормозную систему и колодки. Замена задних на дисковые тоже была бы идеальным вариантом. В системе охлаждения также должны быть изменения. Установите радиатор, предназначенный для нового двигателя. Вполне возможно, что объем ВАЗ-2109радиатора охлаждения будет недостаточно.

Как бы то ни было, но у вас должны быть документы на двигатель. Если покупаете с рук, то требуйте у продавца документ, подтверждающий право собственности. Не стоит покупать мотор неизвестного происхождения, так как его могут снять с автомобиля, который числится в угоне. При покупке продавец предоставит вам гарантию и полный пакет документов. А вот регистрация переделки в ГИБДД – это зависит исключительно от вашего желания. Идеальный вариант – это обратиться в ГИБДД с просьбой произвести регистрацию нового двигателя.

Некоторых водителей интересует, какой двигатель можно установить на ВАЗ 2109 и 21099. Обычно такая мысль посещает автомобилистов, ищущих способы тюнинга своего автомобиля. Все дело в том, что моторы, которые устанавливаются на эти модели, были разработаны еще в 70-х годах прошлого века, и сейчас они несколько устарели. В этом плане они практически неэффективны по сравнению с более современными автомобилями. Для многих ценителей этих моделей самым действенным способом является установка мотора от иномарки, так как есть двигатели, которые можно установить на этот автомобиль. с минимальным количеством переделок.

На что следует обратить внимание?

Какой двигатель можно установить на ВАЗ 2109 и 21099? Прежде чем ответить на этот вопрос, следует разобраться с юридическими и некоторыми техническими особенностями данной работы. В последнее время мотор считается рядовой деталью, поэтому никаких особых документов для его замены не требуется. Но, при покупке автомобиля с измененным двигателем, документы лучше попросить у предыдущего владельца, иначе есть риск, что блок сняли с угнанного автомобиля. В этом случае можно разжиться рядом проблем. Хотя, случаев проверки двигателей не так уж и много (например, когда закончилось место в ОБТ), поэтому на свой страх и риск можно не обращать внимания на этот фактор.

С другой стороны, можно, будет мало приятного.

Более сложным вопросом является необходимость подбора двигателя, подходящего для ваз 2109. В первую очередь следует смотреть на размер мотора. Моторный отсек здесь не слишком большой, так что это одно из главных условий выбора агрегата. Также обратите внимание на возможность установки двигателя. Желательно подбирать варианты с поперечным расположением, это позволит минимизировать работу по подгонке детали.

Особенности доработки

Самое большое неудобство при замене двигателя на более совершенный — необходимость регулировки электрики. В частности, проблема возникает с более совершенными двигателями от иномарок, в первую очередь это связано с наличием большого количества датчиков и более точной системой управления двигателем. Поэтому вам наверняка понадобится помощь человека, разбирающегося в электрике.

При установке более мощного двигателя необходимо доработать тормозная система … Это позволит избежать проблем. Также значительно повысится безопасность передвижения на автомобиле. Не забывайте про радиатор, он должен соответствовать мощности нового агрегата, иначе вы будете получать его регулярно, что значительно сократит его ресурс.

Какие двигатели вы можете поставить?

На самом деле количество моторов, подходящих для «девятки», достаточно велико, это позволяет сделать выбор с минимальными временными затратами. Давайте рассмотрим самые популярные варианты у наших автолюбителей:

Часто водители ограничиваются установкой 16 клапанного двигателя, который может использовать газ в качестве топлива. Это позволяет значительно сократить расходы на заправку автомобиля. Обратите внимание, что установка такого двигателя, как и ГБО, возможна только на специализированных станциях, иначе можно получить серьезный штраф;
Если у вас простой карбюраторный мотор, то можно просто поставить более совершенный инжекторный вариант. Так вы избежите проблем при установке двигателя, единственное, что необходимо сделать, это установить блок управления и правильно подключить к нему датчики. Многие водители заменяют коробку передач вместе с ней;
От Приоры или 2112 … В основном у этих машин одинаковый двигатель, но немного модифицированный. Таким образом, сложностей с установкой возникнуть не должно. Эти двигатели более экономичны, что быстро окупает затраты на установку. При этом стоимость такой замены будет минимальной;
Honda Civic 1.5 л образца 91-95 гг. Эти двигатели идеально подходят под капот Девятки. При этом сложностей с подгонкой креплений практически не возникает. В результате вы получите более качественный силовой агрегат;
Mitsubishi lanser . Можно использовать мотор объемом 1,5 литра и мощностью 100 л.с. Этот силовой агрегат обладает отличной динамикой. Для установки придется немного изменить крепления мотора, а также уделить внимание тормозной системе;
Серийные моторы Опель … Здесь можно взять практически любой двигатель, устанавливаемый на Вектру. Эти силовые агрегаты, конечно, достаточно старые, но в то же время они мощнее и надежнее вазовских оригиналов. Качество сборки здесь достаточно высокое. При этом стоимость относительно невысокая, что зачастую оказывается одним из основных факторов при выборе;
Фольксваген гольф или Пассат , моторы этих автомобилей, выпущенные в 90-х годах, прекрасно подойдут к вашей «девятке». Переделки придется делать, но они минимальны. В результате вы получите двигатель с настоящим немецким качеством;
Акцент Hyundai , да, можно установить силовой агрегат от этой корейской машины. .. Обратите внимание, что он достаточно мощный. Коробку от него тоже придется ставить, так как семья не справится с возросшей нагрузкой;
Двигатели Fiat … Эти агрегаты прекрасно сочетаются с продукцией АвтоВАЗа. Для установки лучше использовать варианты объемом до 2 литров. Лучше использовать версии с 16 клапанами. К сожалению, современные моторы не подходят для установки на «девятку», поэтому придется искать подходящие варианты на разборке;
Ауди А80 и А4 . Эти немецкие моторы при желании можно установить и на 2109. Двигатели достаточно качественные, но для большей надежности рекомендуется использовать детали с минимальным пробегом. Так вы гарантированно избежите проблем;
Mazda 626 … Отличный мотор, достаточно мощный. Он отлично выдерживает заправку некачественным топливом. Этот силовой агрегат отличается высокой надежностью. Это сведет к минимуму необходимость ремонта в процессе эксплуатации. Небольшим недостатком является относительно высокая стоимость.

Заключение . Отечественные автомобили никогда не могли похвастаться высокой надежностью, а также отличными техническими показателями. Поэтому многих водителей интересует, какой двигатель можно установить на ВАЗ 2109.и 21099. Установка силового агрегата от иномарки или более современного отечественного автомобиля – наиболее эффективный метод тюнинга. При выборе модели обратите внимание на габариты, а также на возможность регулировки креплений под двигатель.

16 клапанный двигатель на ваз 2109 карбюратор. Рабочий наряд

Большинство владельцев «девяток» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые характеристики своего автомобиля при высоких оборотах коленчатого вала. Стоит ли, и как воплотить идею в жизнь?

Зачем устанавливать новый блок питания?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что «девятка» имеет неплохие ходовые качества, требует немного бензина и в целом не так прихотлива в обслуживании, как иномарки, поэтому ее часто тюнингуют. Замена двигателя от 8 кл на более совершенную модель имеет свои преимущества:

Повышенная мощность.
Улучшена работа на высоких оборотах.
Эффективное использование топлива благодаря системе впрыска.
Более стабильная работа силового агрегата.
Постоянная подстройка клапана не требуется.

Но есть и недостатки:

В гараже нужно заменить много запчастей и инструментов.
На низких оборотах двигатель 16к чуть хуже своего 8-клапанного собрата.

Есть два варианта замены:

Установка целого двигателя от модели 2112. В этом случае потребуется замена не многих деталей, но стоимость всего двигателя может оттолкнуть от этой мысли.
Доработка ГБЦ под новые комплектующие. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» ставим двигатель 2112, так как силовые агрегаты моделей похожи друг на друга. Также понадобится топливная труба подходящего диаметра (можно взять стальную трубу, но лучше медная) и бензобак от той же 12-й модели. Далее проводятся такие работы:

Демонтируем старый блок питания, отключаем все патрубки и электронику. Для того, чтобы снять и установить двигатель, для удобства нужен кран, так как весь агрегат имеет большой вес. Это основная проблема в гараже.
Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и прокладок, если агрегат б/у. Еще раз проверьте натяжение ремня.
Далее необходимо заменить всю топливную систему: бак, ТНВД, топливопроводы.
Отличная замена танку «девятка» — аналог от 2112. Детали такие же по размерам, но их устройство другое, что не является препятствием для установки.
Для топливопроводов нужно брать медные трубы, которые лучше гнутся.
Теперь можно приступать к подключению форсунки. Если «девятка» 2002 года выпуска и моложе, то особых проблем с подключением проводов не будет, а для старых моделей новые отверстия придется делать вручную.
Необходимо установить абсорбер и бензиновый фильтр. Их обычно размещают под днищем и закрепляют шпильками.
Ставим датчики, меняем проводку на подходящую по длине.
С установкой генератора придется попотеть, так как родные крепления не подходят. Найдите подходящие, замените — можно устанавливать. Если редуктор не менять, то его придется подтачивать болгаркой.
В стартере придется менять бендикс с 12 на 9 зубьев.
Окончательный редизайн — выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает расставить все детали по местам.

Мощность двигателя такого автомобиля, как ВАЗ 2114, многим автолюбителям может показаться недостаточной. Однако это можно исправить. Разбираемся, как переделать 8-клапанный двигатель в 16-клапанный на ВАЗ 2114

Если установить головку на блок цилиндров с 16 клапанами, то мощность автомобиля может превзойти все ожидания. Причина этого в том, что цилиндры мотора с подобной головкой блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно возрастает. Важно отметить, что это абсолютно безопасный способ увеличить «силу» своего автомобиля. Итак, как переоборудовать 8-клапанный двигатель на 16-клапанный ВАЗ 2114?

Возникает вопрос о разнице в мощности автомобилей. Например, мощность автомобиля, объем двигателя которого достигает 1,5 литра, а количество лошадиных сил составляет 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «кони»!

Это достаточно большая разница, поэтому вам нужно разобраться, что нужно сделать (и в каком порядке), чтобы улучшить собственную машину.

Особенности разборки двигателя

Первое, что нужно сделать, это максимально аккуратно разобрать двигатель. Этот элемент автомобиля является самым ценным, поэтому разбирать мотор нужно крайне аккуратно. Лучше всего внимательно изучить инструкцию и посмотреть видео в интернете о том, как мастера справляются с этой задачей, а уже после этого заняться разборкой самостоятельно.

Под клапанной крышкой можно найти много неприятных дефектов, в том числе и плохое состояние ролика. Головка блока цилиндров тоже может выглядеть не лучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно найти массу неисправностей или изношенных деталей. Лучше всего заменить каждый из них. Это повысит надежность автомобиля и позволит не переживать, что повышенная мощность ВАЗ может стать фатальным фактором и привести к поломке в ближайшее время.

Лучше всего установить бронзовые втулки. Они очень надежны и достаточно долговечны.

Установка 16 клапанной головки на ВАЗ 2114

Для того, чтобы выполнить эту несложную операцию, следует разобрать двигатель. Стоит предупредить, что многие детали придется заменить.

К ним относятся:

трубка для антифриза;
масляный насос;
масляный поддон;
различные датчики;
коленчатый вал и многое другое.

Несмотря на внушительный список, описанный ниже способ действительно поможет сделать автомобиль еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114

Переделка 8 клапанного двигателя в 16 клапанный ВАЗ 2114

В процессе доработки двигателя необходимо заниматься модификацией болтов. Они используются для крепления 16-клапанной головки. Для модернизации двигателя ВАЗ не нужно менять блок цилиндров, но менять головку все же необходимо. Чтобы каждый болт надежно входил в отверстие крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в прокладке, также нуждаются в доработке. Они должны идеально соответствовать размеру болта. Если этого не сделать, уровень надежности двигателя будет значительно снижен.

После этого следует поменять:

- сначала поршни;

а потом шатуны.

Шатуны ваз 2114

Это необходимо сделать во время сборки цилиндров.

Теперь пришла очередь переделки и регулировки проводки.

Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, расположение датчиков также отличается. Это означает, что может потребоваться удлинение проводки.

После сборки двигателя необходимо доработать проводку. Если автовладелец не хочет получить лишних финансовых затрат, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить деньги, поэтому не игнорируйте его.

Как переоборудовать 8 клапанный двигатель на 16 клапанную установку Особенности

Болты визуально могут сильно отличаться друг от друга, но пугаться не стоит. Необходимо использовать модифицированные болты.

Эти болты имеют следующие характеристики:

Диаметр равен 8 вентильному болту;
Длина равна 16 клапанам.

Для облегчения прохода этих болтов в отверстие их следует предварительно рассверлить. Если установить доработанные болты по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.

Болты ГБЦ ВАЗ 2114

Когда автовладельцу кажется, что он не в состоянии выполнить эту операцию самостоятельно, то ему лучше обратиться за помощью к квалифицированным мастерам с достаточным опытом работы. Они обязательно сделают все правильно и правильно.

Дополнительным вариантом увеличения мощности автомобиля является тюнинг выпускного коллектора. Это отличный способ немного увеличить номинальную мощность вашего автомобиля.

Полезное видео

Дополнительную информацию вы можете получить из видео ниже:

После завершения установки следует обратиться к квалифицированному специалисту, который сможет правильно настроить блок управления двигателем, после чего установить на компьютер специальную программу.

Объект переделки — карбюраторный двигатель модификации 21083 от ВАЗ моделей 2108, 2109, 21099. Основная цель — переделать в 16-клапанный инжекторный путем установки блока цилиндров от ВАЗ 2112.

Испытания автомобиля ВАЗ-2109, на который была установлена 16-клапанная головка, показали большую разницу в поведении автомобиля по сравнению с его обычной системой питания. На низких оборотах (до 2000 об/мин) характеристики несколько ухудшаются, но значительное улучшение после набора двигателем высоких оборотов с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным мотором на третьей. На ровной прямой дороге двигатель легко достигает 5000 об/мин, что производит на многих водителей незабываемое впечатление.

Что нужно для такого обновления?

ГБЦ 16В,
с коллекторами и ресивером,
датчик детонации,
дроссельная трубка с датчиком положения дроссельной заслонки, регулятор холостого хода,
ДМРВ,
передняя выхлопная труба с ДК,
термостат с датчиком,
оба ролика,
шкивы распредвалов,
датчик фаз,
крышка газораспределителя,
комплект проводов,
контроллер,
топливная магистраль и бензобак в полной комплектации,
указатель и указатель уровня масла,
датчик положения КВ,
рампа с комплектом форсунок,
поршни с кольцами и пальцами,
генератор с кронштейнами и натяжитель,
шкив коленчатого вала,
шатуны,
привод генератора,
корпус масляного насоса со сливом для датчика положения КВ,
выхлопная система в комплекте.

Заказ-наряд

Все операции можно выполнять без снятия блока, но работать будет гораздо удобнее, если его снять.

Снята головка блока, полностью разобраны все топливные трубки, штатный бензобак, сняты термостат, генератор, все ремни и шкивы.
Трубки системы охлаждения отсоединены. Некоторые из них можно использовать, но жадничать не стоит, ведь комплект для двигателя ВАЗ 2112 стоит совсем недорого.
Поддон снят. Старые поршни и шатуны заменяются поршнями с плавающими штифтами модели 12 и шатунами с десятью точками. Эта замена связана с тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки для клапанов новой ГБЦ.
Масляный насос заменен на другой, на крышке которого имеется слив для ДПКВ. Конечно, заменить можно только крышку, но без мощного шестигранника ее не снять.
Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя часть старых труб можно оставить. Нет необходимости в датчике, который включает вентилятор.
Ведется подготовка к установке 16-клапанной головки. Несмотря на то, что расположение креплений то же, болты с предыдущей головки все равно придется укорачивать, а в новой нужно просверлить отверстие сверлом х12.
Топливопровод устанавливается от модели с инжекторным двигателем (08, 99) на штатные места.
Топливный бак установлен на место и подключен к магистралям. Установить проводку к топливному насосу от блока управления. Провода датчика уровня топлива оставить старые.
Чтобы не удлинять новую проводку, можно прорезать отверстие в стенке моторного отсека при ее установке в стенке моторного отсека как на ВАЗ-2110.
В блоке просверлено отверстие для установки датчика детонации, в котором нарезана резьба х8.
Насос установлен от ВАЗ-2112.
вентиляции картерных газов заменяется на новый от ВАЗ-2112, приобретается в комплекте с маслоизмерительным щупом.
Головка монтируется, при этом старая прокладка заменяется на новую, под новую головку. Перед установкой желательно подготовить коллекторы и оголовок, для чего в местах сопряжения необходимо удалить все выступы, а каналы пройтись шарошкой для уменьшения сопротивления внутри них.
Термостат установлен от инжекторного двигателя Самара-21082.
Трубки системы охлаждения подключены.
Задняя крышка механизма ГРМ, шкивы и ролики от модели 2112 монтируются. По меткам устанавливается ремень, монтируется генератор и его привод. Верхний натяжитель, боль и нижний кронштейн — от инжекторной «восьмерки», весь комплект продается комплектом.
Все датчики установлены на место. Датчик температуры остается старый, а вот для термостата нужно купить новый, предназначенный для инжекторного двигателя. Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специализированной литературе.
Клапанная крышка крепится на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. На место установлен воздушный фильтр, установлен трос привода дроссельной заслонки от 21103.
Выхлопная система смонтирована. Можно оставить старый глушитель, а вот коллектор, «штаны» и резонатор придется покупать новые.
Проводка подключается к замку и приборной панели. Масло залито, система охлаждения заправлена, бак заправлен бензином.

Но прежде чем начинать такую переделку, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборке можно найти готовые 12-клапанные двигатели от ВАЗ-2112. И если в России в процессе легализации такой переделки можно столкнуться с некоторыми проблемами, то в Украине двигатель для автомобиля считается не более чем обычной запчастью.

Сердце автомобиля ВАЗ 2109 – его двигатель. Коробка передач и сцепление вместе с двигателем создают силовой агрегат, который образует единый агрегат и закрепляется в моторном отсеке.
16-клапанный двигатель ВАЗ 2109 по сравнению с 8-клапанным двигателем имеет лучшую тягу при достижении высоких оборотов. В данной статье рассмотрен вопрос как переделать карбюраторный двигатель в 16 клапанный на ВАЗ 2109 в инжекторный своими руками.

Особенности инжекторного двигателя на автомобиле ВАЗ 2109

Двигатель ВАЗ 2109 четырехрядный, четырехтактный, бензиновый:

Расположение цилиндров в один ряд, в подкапотном пространстве, устройство стоит поперечно.
Шестнадцатиклапанник имеет два распредвала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, отсчет ведется от шкива коленчатого вала.
Поэтапно-распределительный впрыск — система питания агрегата.
Контроллер управляет двигателем.
Большинство устройств имеют конвертер выхлопных газов.
На двигателе справа расположены: приводы распредвалов, генератор.
Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
Сзади — масляный фильтр, выпускной коллектор, датчик положения коленвала.
Спереди — впускной коллектор, топливная рампа с форсунками, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
Сверху под пластиковой крышкой находятся: ресивер, свечи и высоковольтные провода.
Блок цилиндров изготовлен из чугуна.
Цилиндры расточены в блоке и имеют номинальный диаметр 82 миллиметра. Ремонтные размеры могут быть увеличены на 0,4 мм или 0,8 мм.
Класс цилиндра указан латинскими буквами внизу корпуса блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
Пять подшипниковых опор крепятся к блоку цилиндров специальными болтами в нижней части, со съемными крышками. Крышки не взаимозаменяемы, они специально маркированы на внешней поверхности.
Коленчатый вал защищен от осевого перемещения установкой упорных полуколец в посадочные места на средней опоре. Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади такой элемент изготовлен из металлокерамики.
Одно полукольцо или оба меняются при увеличении осевого зазора коленчатого вала более чем на 0,35 миллиметра.
Вкладыши шатунных и коренных подшипников сталь-алюминиевые, тонкостенные. На опорах пятого, четвертого, второго и первого верхних коренных подшипников БЧ имеются канавки на внутренней поверхности.
На нижних вкладышах коренных подшипников, верхних вкладышах третьего подшипника и вкладышах шатунов нет канавок.
На ВАЗ 2109автомобиль с 16 клапанным двигателем, коленчатый вал изготовлен из высокопрочного чугуна, имеет пять коренных и четыре шатунных шейки. Он имеет восемь противовесов, отлитых за одно целое с валами.
Масло к шатунным шейкам подается от коренных шеек через просверленные в коленчатом валу каналы, закрытые пробками.
Зубчатый шкив привода распределительного вала установлен на коленчатом валу спереди. Он связан с ним, он же служит гасителем крутильных колебаний коленчатого вала.
К задней части коленчатого вала крепится маховик со стальным зубчатым кольцом, служащий для запуска двигателя стартером.
Поршни изготовлены из алюминия. Продольное сечение юбки поршня коническое, поперечное овальное.
На наружной поверхности вверху имеются три канавки для установки поршневых колец. Для нижнего маслосъемного кольца в канавке выполнены отверстия, через которые масло со стенок цилиндра направляется на поршневой палец.
На днище поршня выбита стрелка, которая при установке детали должна быть направлена в сторону шкива коленчатого вала.

Совет: Не рекомендуется устанавливать новый поршень в изношенный цилиндр без его расточки. Может оказаться, что в новом поршне под верхним кольцом канавка будет несколько выше, чем в старом, что приведет к обрыву кольца по «ступеньке», образующейся вверху при износе цилиндра. .

Два верхних поршневых кольца являются компрессионными.
Не пропускают газы в картер двигателя, способствуют отводу тепла от поршня к цилиндру:

Устанавливается общая головка на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком монтируется прокладка, усиленная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три детали: блок, прокладка и головка скреплены винтами.
Головка центрируется на блоке с помощью двух втулок:

С обеих сторон головки в верхней части имеется по пять опор для установки распределительных валов.
16 клапанный двигатель на ВАЗ 2109 имеет два распредвала. Каждый из них имеет восемь кулачков.
В цилиндре пара соседних кулачков одновременно открывает два клапана. При вращении распределительные валы приводятся от коленчатого вала зубчатым ремнем.
Опорный ролик находится под шкивом впускного распредвала, а натяжной ролик под выпускным распредвалом. На зубчатый шкив впускного распредвала приварен диск, обеспечивающий работу датчика фаз.
Для сборки узла на ведущих шестернях имеются метки совмещения: на шкиве коленчатого вала она должна совпадать с меткой на корпусе масляного насоса, а метки на шкивах распределительных валов с метками привода распределительных валов, расположенными на его передней крышке.
Металлокерамические седла и латунные направляющие клапанов запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: на всю длину они выполнены на втулках впускных клапанов и до 1/2 длины отверстия на втулках впускных клапанов.
Отверстия защищены от грязи колпачками маслоотражателя; детали изготовлены из маслостойкой резины.
Клапаны стальные расположены V-образно в два ряда. Выпускной клапан имеет головку из жаропрочной стали.
Приводятся в действие гидротолкателями от кулачков распределительных валов. Смещение на один миллиметр оси кулачка относительно оси гидротолкателя позволяет корпусу гидротолкателя вращаться вокруг своей оси.
Благодаря этому изнашивается равномерно. Гидравлические толкатели работают с постоянной подачей масла под давлением.
Это обеспечивается каналом, расположенным в ГЦ, который имеет обратный шаровой кран, препятствующий после остановки двигателя сливу масла из масляных каналов и каналов, подающих масло к шейкам распределительных валов, расположенным внизу корпуса подшипников.

Совет: Гидравлические толкатели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро их разрушить, что сопровождается чрезмерным шумом и интенсивным износом кулачков распределительных валов. Неисправный гидротолкатель подлежит замене, ремонту не подлежит.

Клапан закрывается одной пружиной. Нижним концом он опирается на шайбу, а верхним на тарелку, которую держат две сухари.
Складчатые сухари снаружи выполнены в виде усеченного конуса, внутри имеются три упорных буртика, входящие в канавки на стержне клапана.
На автомобиле ВАЗ 2109 16 клапан двигателя оборудован комбинированной смазкой. Коренные и шатунные подшипники, гидротолкатели, шейки и подшипники распределительных валов смазываются под давлением.
Масло разбрызгивается на стенки цилиндров, затем на пальцы и кулачки распределительных валов, толкатели, на днище поршня и стержни клапанов. Остальные узлы двигателя смазываются под действием силы тяжести.
На передней стенке БК установлен масляный насос. Здесь же расположены внутренние шестерни и редукционный клапан. Шестерня установлена на переднем конце коленчатого вала.
В крышке ГЦ расположен маслоотделитель для принудительного отсоса газов.

Как переделать карбюраторный двигатель авто ваз 2109 в 16 клапанный инжекторный

При переделке карбюраторного двигателя в инжекторный можно наблюдать большую разницу в поведении автомобиля. Даже ухудшение некоторых характеристик мотора до достижения 2000 об/мин компенсируется заметным улучшением тяги на высоких оборотах. Двигатель на 5000 об/мин легко выбирается на ровной прямой дороге.
Для выполнения работ потребуется:

Головка блока цилиндров V16 в сборе с ресивером и коллекторами.
Корпус дроссельной заслонки, на котором установлен датчик, контролирующий положение дроссельной заслонки.
Датчик детонации.
Регулятор холостого хода.
Штаны с кислородным датчиком.
Видео.
Датчик массового расхода воздуха.
Термостат с датчиком.
Шкивы.
Крышка газораспределительного механизма.
Датчик фазы.
Высоковольтная проводка.
Проводка к форсункам и под капотом.
Бензобак в сборе.
Индикатор уровня масла.
Топливопроводы и трубки.
Генератор.
Рампа с насадками.
Контроллер VS 5.1…-42
Датчик положения коленчатого вала.
Датчик скорости.
Проводка бензонасоса.
Кронштейн для генератора.
Натяжитель ремня.
Шатуны.
Коленчатый вал и шкив генератора.
Кольца и пальцы.
Поршни.
Паук.
Датчик уровня масла.
Корпус масляного насоса вместе с отводом под ДПКВ.

Совет: Хотя все работы можно выполнить без снятия агрегата, для удобства лучше снять двигатель.

Рабочие инструкции включают в себя:

Съемный КП, бензобак, топливопроводы.
Демонтируется вся система зажигания.
Генератор, термостат и все ремни и шкивы сняты.
Устанавливается новый газгольдер с бензонасосом. Его фото представлено ниже.

Трубки системы охлаждения отсоединены. Несмотря на то, что некоторые из них можно использовать, но цена на изделия небольшая, поэтому лучше все заменить.
Поддон снят.
Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что старые имеют более низкую степень сжатия. Кроме того, в них нет специальных канавок, которые нужны для клапанов новой ГБЦ.
Меняется маслонасос на устройство с отливом для ДПКВ на крышке.

Меняются патрубки всей системы охлаждения.
Ведутся подготовительные работы по установке 16-клапанной головки. При этом расположение крепежных отверстий такое же, но их диаметр нужно расточить до 12 миллиметров, а болты от старой головки сделать короче.
Топливопроводы необходимо брать от модели автомобиля с инжекторным двигателем. Они устанавливаются на существующие стандартные места.
Топливный бак подключается к магистралям, предварительно установив его на место.
Проведена проводка к топливному насосу от блока управления.
Провода датчика уровня топлива остались старые.

Совет: Вам не придется удлинять новую проводку, а прорезать дополнительное отверстие в стене моторного отсека.

Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
Насос меняется.
Установлен новый сапун вентиляции картера, который приобретается одновременно с маслоизмерительным щупом.

Установлена новая головка.

Совет: Перед этим нужно подготовить коллекторы и головку. Удалите все выступы, где детали сопрягались, и обработайте их фрезой. Это уменьшит сопротивление внутри конструкции.

Термостат устанавливается от автомобиля с инжекторным двигателем.
Трубки охлаждающей жидкости подсоединены.
Задняя крышка газораспределительного устройства, ролики, шкивы в сборе.
Ремень установлен по меткам.
Генератор смонтирован с приводом. Кронштейн, верхний натяжитель, болт генератора установлены. Все предметы приобретаются комплектом.

При установке нового генератора два нижних отверстия от предыдущего устройства закручиваются болтами, верхнее отверстие остается свободным.
Под верхний натяжитель используется один болт от старого и один новый, для чего на блоке имеется отверстие.
Установлены все датчики: на крышке масляного насоса — ДПКВ, возле шкива впускного распределителя — датчик фаз, в блоке — , а в блоке и термостате — датчик температуры, старый датчик в головке и датчик давления масла остается, в термостате установлен новый от инжекторной модели.
Клапанная крышка ставится на герметик.
Оголены модуль зажигания, дроссельная заслонка, ресивер, гофра, свечные провода. Прокладывается проводка к датчикам.
Установлен воздушный фильтр и новый кабель.
Установлен новый паук, резонатор. Глушитель может остаться старым.
Залито масло, охлаждающая жидкость, бензин.
Проводка в салоне подключается к приборной панели и замку зажигания.

Как правильно переоборудовать на автомобиле с карбюраторным двигателем ВАЗ 2109, с 16-клапанным двигателем инжекторного типа хорошо видно на видео. После проведения всех работ под капотом будет совсем другой, приятный на вид двигатель ВАЗ 2109автомобиль.

1987 Лада 2109 1.3 (64 лс)

1987 Лада 2109 1.3 (64 лс) | Технические характеристики, данные, расход топлива, габариты

Главная >> Авто каталог >> Лада >> 2109 >> 1987 2109 >> 1.3 (64 лс)

Автокаталог НовостиБлог Авторизоваться регистр Добавить данные для нового автомобиля API спецификаций автомобилей

Lada Lada 2109 1987 2109 1. 3 (64 Hp)

Key specs
Lada 2109 Hatchback 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997
What это тип кузова, Лада 2109?	Хэтчбек, 5 дверей, 5 мест
Насколько быстр автомобиль, 1987 2109 1.3 (64 л.с.)?	148 км/ч \| 91,96 миль/ч 0-100 км/ч: 16 сек 0-60 миль/ч: 15,2 сек
Сколько мощности, Лада 2109Хэтчбек 1987 1.3 (64 лс)?	64 л.с., 94 Нм 69,33 фунт-фут.
Какой объем двигателя, Лада 2109 Хэтчбек 1987 1.3 (64 лс)?	1,3 л 1288 см ³ 78,6 куб. в.
Сколько цилиндров, 1987 Лада 1.3 (64 лс)?	4, Рядный
Какая трансмиссия, Лада 2109 Хэтчбек 1987 1.3 (64 лс)?	Передний привод. Двигатель внутреннего сгорания. Двигатель внутреннего сгорания (ДВС) приводит в движение передние колеса автомобиля.
Какой длины этот автомобиль, 1987 Лада 2109 Хэтчбек?	4006 мм 157,72 дюйма
Насколько широк автомобиль Lada 2109 Hatchback 1987 года выпуска?	1650 мм 64,96 дюйма
Какая снаряженная масса, 1987 Лада 2109 1,3 (64 л. с.)?	915 кг 2017,23 фунта.
Какая полная масса, 1987 Лада 2109 1.3 (64 лс)?	1340 кг 2954,19 фунта.
Сколько места в багажнике, 1987 Лада 2109 Хэтчбек?	270 — 1000 л 9,53 — 35,31 куб. футов
Сколько передач, Какой тип коробки передач, 1987 Лада 2109 1.3 (64 лс)?	5, manual transmission

Lada
- Lada 2109
  - 1987 2109
    - 1.3 (64 Hp)

AcuraAlfa RomeoAlpinaAston MartinAudiBentleyBMWBugattiCadillacChevroletChryslerCitroenCupraDaciaDaewooDaihatsuDodgeDSFerrariFiatFordGMCGreat WallHavalHondaHummerHyundaiInfinitiJaguarJeepKiaKoenigseggLadaLamborghiniLanciaLand RoverLexusLotusMaseratiMazdaMcLarenMercedes-BenzMGMiniMitsubishiNIONissanOpelPaganiPeugeotPorscheRAMRenaultRolls-RoyceRoverSaabSeatSkodaSmartSubaruSuzukiTeslaToyotaVauxhallVolkswagenVolvo

Все марки

Compare

.1181

Lada 2109 1.
3 (64 Hp) 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997 Specs
General information
Brand	Lada
Модель	2109
Генерация	2109
Модификация (двигатель)	1,3 (64 HP)
1987 year
End of production	1997 year
Powertrain Architecture	Internal Combustion engine
Body type	Hatchback
Seats	5
Doors	5
Технические характеристики
Расход топлива (экономичный) — городской	8,6 л/100 км 27,35 миль на галлон США 32,85 британских миль на галлон 11,63 км/л
Fuel Type	Petrol (Gasoline)
Acceleration 0 — 100 km/h	16 sec
Acceleration 0 — 62 mph	16 sec
Acceleration 0 — 60 mph (Calculated Auto-Data. net)	15,2 с
Максимальная скорость	148 км/ч 91,96 миль/ч
Отношение веса к мощности	14,3 кг/л.с., 69,9 л.с./тонна
Отношение веса к перевороту	9,7 кг/нм, 102,7 нм/тонна
ДОПОЛНЕНИЯ. 5600 об/мин.
Мощность на литр	49,7 л.с./л
Крутящий момент	94 Нм при 3500 об/мин. 69,33 фунт-фут. при 3500 об/мин.
Расположение двигателя	Переднее, поперечное
Объем двигателя	1288 см ³ 78,6 куб. дюймы
Количество цилиндров	4
Расположение цилиндров	Рядный
Диаметр цилиндра	76 мм 2,99 дюйма
Ход поршня	71 мм 2,8 дюйма
Степень сжатия	9,9
Number of valves per cylinder	2
Fuel System	Carburettor
Engine aspiration	Naturally aspirated engine
Valvetrain	OHC

Space, Объем и масса
Собственная масса	915 кг 2017,23 фунта.
Макс. вес	1340 кг 2954,19 фунта.
Максимальная нагрузка	425 кг 936,96 фунта.
Место в багажнике — минимум	270 л 9,53 куб. ft.
Объем багажника — максимум	1000 л 35,31 куб. футов
Емкость топливного бака	43 л 11,36 галлона США \| 9,46 галлона Великобритании
Размеры
Длина	4006 мм 157,72 дюйма
Ширина	1650 мм 64,96 дюйма
Высота	1402 мм 55,2 дюйма
Колесная база	2460 мм 96,85 дюйма
Передняя гусеница	1400 мм 55,12 дюйма
Задняя (задняя) гусеница	1370 мм 53,94 дюйма
Трансмиссия, тормоза и подвеска
Архитектура трансмиссии	Двигатель внутреннего сгорания (ДВС) приводит в движение передние колеса автомобиля.
Ведущее колесо	Передний привод
Количество передач (механическая коробка передач)	5
Передняя подвеска	Spring Strut
Rear suspension	Helical spring
Front brakes	Disc
Rear brakes	Drum
Steering type	Steering rack and pinion
Tires size	165/70 SR13

Cum se reglaază supapa a VAZ-2109: proiectarea și reglarea motorului

Din articol veți învăța cum să reglați supapa de pe ВАЗ-2109 (карбюратор и инжектор) cu propriile mâini. Есть ли заслуга в процедуре, независимой от процедуры? Înainte de a trece la ajustare, trebuie să știți dacă într-adevăr trebuie să o efectuați? Sau este достаточный сă reglați poziția curelei де distribuție. Uneori, о curea a sărit peste о pereche de dinți, cauzând motorul să înceapă să funcționeze incorrect.

Care este diferența greșită?

Cauzele multor defecțiuni, ympreună cu defeciiunile carburatorului, pot fi reglarea incorectă a distanțelor termice ale supapelor. La autovehiculele celei de-a noua familii au fost montate numai motoare cu 8 valve. 16-клапанный мотовездеход, предназначенный для использования в других модификациях «девяток» — ВАЗ-2114 и ВАЗ-2115.

Semnează că spațiile termice sunt rupte:

Functionarea motorului în modul inactive este instabilă, salturile de viteză și, uneori, într-un interval larg.
Când apăsați Pedala de Accelerație, Există «defecțiuni».
Uneori apar «focuri» в карбюраторе.
Accelerarea mașinii și puterea sunt pierdute, dinamica este semnificativ redusă.
Административная юрисдикция, устанавливающая правила, не подлежащие оплате.

Характеристика «симптомелор»

Pentru a identifica adevărata cauză a problemelor associate cu unitatea de alimentare, trebuie să ascultați cu atenție cum funcționează. Pentru лицо acest lucru, ва trebui сă порніці моторул, са иль încălziți până ла температура де funcționare și apoi să ascultați lucrul în модуль инактив. Cel mai sigur semn că spațiile termice au crescut au fost prezența unui sunet caracteristic, audibil, de sunet sub capacele supapelor.

În cazul în care diferența a scazut, nu veți auzi astfel de sunete. Dar vor existsa și alte «simptome» — încălzirea excesivă motorului, descoperirea în tractul de evacuare, o scădere semnificativă a accelerației și to puterii. Acest lucru se va observa în special atunci când depăşește, la început. Costul de ajustare nu este mai mare de 1000 de ruble, dar această procedură pe «девятки» ar trebui să fie efectuată destul de rar — cel puțin o dată pentru 30 mii km de alergare. Dacă comparați cu mașinile seriei «clasice», este destul de mult timp.

Ar trebui să fac singur ajustarea?

Iar acum vom încerca să răspundem la o întrebare simplă — este necesar să vă ocupați de un astfel de lucru? Sau încredințați ajustarea profesioniștilor? Este imposibil Să răspunzi în mod neechivoc, deoarece existsă mai multe nuanțe. Iar primul este costul de șuruburi. De example, la motoarele instalate pe autovehiculele din seria «clasică», ajustarea se face prin schimbarea lungimii împingătorului. La motoarele «девятки», mărimea decalajului se modifică prin instalarea plăcuțelor.

Единый набор для покупки или продажи — примерно 2500-3000 рублей. Дар проблема Эсте că ню fiecare магазин poate cumpăra ип комплект, numai мари furnizori își горшок Permite astfel де «люкс». Costul de ajustare de la maestri la stația de benzină va costa aproximativ 700-1000 рублей. Procedura va dura puțin timp, iar calitatea va fi mult mai mare. De asemenea, заслуга remarcat faptul că nu fiecare maestru являются toate dimensiunile șaibelor. Prin urmare, înainte де ва да maşina pentru reparare, trebuie să vă asigurați că maestrul алес este capabil să facă acest lucru.

Линия фонда: dacă aveți mijloacele și dorința de auto-ajustare, puteți face totul singur. Dar dacă ню экзистенци бани «в плюс», și cu atât mai mult ню экзистента dorință, este mai bin să ne întoarcem la specialiști.

Instrument de lucru

Acum, să vorbim despre cum să reglati corect vana pe VAZ-2109 cu propriile mâini. Odată ce ați decis o astfel de procedură, veți avea nevoie de următoarele Instrumente:

Dispozitive speciale pentru ajustare. Ar trebui să aibă ип reținător. Dacă ню, atunci иль puteți înlocui cu două șurubelnice. Una, lungă și groasă, va trebui folosită pentru a împinge împingătorii cu șaibele în jos. Чел-де-аль doilea, cu fantă (де Preferință CU о лама largă), trebuie utilizat pentru блок împingătorul în poziția stoarcere.
Un set de sonde de diferite grosimi pentru măsurarea golurilor.
Пенсетэ.
Set de aibe pentru ajustare.
Tipul capacului наконечник «17».

Este de remarcat faptul că în Magazinele Mari, uneori, puteți Cumpăra aibe în mod Individual. Dar acest lucru este extrem de rar. Cu toate acestea, piesa poate fi achiziționată la magazinele онлайн.

Etapa pregătitoare

Înainte de a regla supapa de pe ВАЗ-2109 (инжектор с карбюратором), trebuie să lăsați motorul să se răcească la o Temperature de 20-25 класс.

Старые манипуляторы:

Демонстрация воздушного фильтра. Acordați atenție faptului că acest lucru ar trebui făcut în cazul motoarelor cu carburant și injecție. Diferențele de dezmembrare sunt mici.
Pe Motorul Injectorului, va trebui să scoateți brațul la care este atașată tija de acționare a clapetei de accelerație.
Scoateți cele două piulițe, scoateți capacul supapei.
Scoateți capacul timerului prin deșurubarea celor trei șuruburi.
Spre deosebire de marcajele arborelui cu come, trebuie să faceți alta. Pentru ao pune правильно, trebuie Să numărați numărul де dinți pe ea și apoi împărțiți valoarea rezultată în două.
Aliniați marcajul (ajustare) cu proeminența aflată pe partea din spate a capacului carcasei de distribuire.
Asigurați-vă că eticheta de pe volant este aliniată cu slotul din bara. Pentru aceasta, uita-te la carcasa ambreiajului ferestrei de vizionare.

Înainte de a începe ajustarea, trebuie să verificați mărimea tuturor lacunelor.

Сперма на лице в зоне действия?

Acum, в том числе в расчетном модуле регулирования независимой вентиляции на ВАЗ-2109 (двигатель с 8 клапанами). De instanceu, luați a treia supapă (numărând de pe unitatea curelei de distribuție):

Montati scripetele astfel încât marcajele de aliniere să se potrivească. Это так, поршень ва фи ла TDC. Apoi rotiți scripetele cu 4 dinți în sensul acelor de ceasornic (примерно 45-й класс).
Специальная школа монтажа цилиндров.
Rotiți împingătorul în aşa fel încât slotul să vă îndrepte.
Introducesi «colțul» instalației în spațiul dintre împingător și pumn.
Faceți clic pe pârghie pentru a îneca împingătorul.
Puneti dispozitivul de fixare între împingător și arborele cu пришел. El va ține împingătorul într-o poziție strânsă. Acum poți трагедия pucul.
Pucul este scos cu pensete. Acordați atenție la ce marcaj se află. Dacă ню Există nici ип marcaj, Эсте necesar Să себе Măsoare grosimea у. е. микрометру.

Cum se calculează grosimea mașinii de spălat noi?

Упрощенная формула, простая формула, вычисляемая в больших машинах для шпатлевки:

Вспомогательный орган, формула: A = B + C — 0,2 мм.
Pentru supapele de blocare: Și = In + Cu — 0, 35 мм.

A este grosimea mașinii de spălat noi în milimetri; B — grosimea mașinii de spălat pe care ați scos-o; C — valoarea diferenței termice.

Eroarea в начальном направлении по требованию на глубине 0, 05 мм. Adică, dacă de instanceu aveți valoarea grosimii noului șaibă de 1, 33 mm, atunci trebuie să alegeți cea mai apropiată valoare стандартные размеры. În cazul de față, este mai bine să luați o mașină de spălat cu o grosime de 1, 35 мм. В аналогичном моде, очистите лицо от целелалте.

Ваз 2199 как установить метки ГРМ

В базовой комплектации все автомобили Лада Самара комплектуются бензиновыми двигателями трех типов — объемом 1100, 1300 и 1500 кубических сантиметров. Механизм газораспределения на всех этих двигателях приводит в движение зубчатый ремень (ГРМ). Производитель рекомендует: замену ремня ГРМ ВАЗ 2109 инжектор нужно производить не реже, чем каждые 50 тысяч километров пробега, ведь несвоевременная замена зубчатого ремня может привести к дорогостоящему ремонту ГБЦ. Исключение составляют автомобили, оснащенные двигателем объемом 1,5 литра – в поршнях этих моторов имеются специальные заводские штамповки под клапана.

ВАЗ-2109

Если в вашей «девятке» установлен инжектор, то замена ремня ГРМ ВАЗ-2109 (инжектор ) не требует от вас особых навыков. Если ваш автомобиль оснащен карбюратором, последовательность действий будет такой же, только шкив коленвала в карбюраторных двигателях снимается иначе.

Инструкция замена ремня ГРМ ВАЗ-2109

Как было сказано выше, поменять ремень ГРМ на ВАЗ достаточно просто. Единственное, что от вас требуется, это наличие всех необходимых запчастей и инструментов, а также предельная внимательность, аккуратность и терпение. Если допустить даже малейшую неточность при замене зубчатого ремня, все дело в итоге может обернуться серьезным и очень дорогим ремонтом в сервисном центре.

Итак, для начала определимся, что собственно необходимо для замены ремня ГРМ своими руками:

Зубчатый ремень (ГРМ).
Насос (водяной насос) с прокладкой.
Механизм ГРМ ВАЗ 2108-99. Натяжной ролик.
Роликовый штифт.
Натяжной ролик.
Автомобильный герметик.

Также в вопросе замены ремня ГРМ без помощника не справиться.

Начало работы

Сначала нужно снять старый ремень… Для этого установить рычаг КПП на нейтральную скорость, и поставить автомобиль на стояночный тормоз… Затем под задние колеса подставляем противооткатные колодки и открываем капот. Далее достаем из багажника запаску, домкрат и набор инструментов (все это пригодится чуть позже, а пока начнем с отключения минусовой клеммы от аккумулятора).

Находим в левой передней части мотора пластиковую черную крышку, защищающую ремень ГРМ, откручиваем на ней три болта и снимаем. Под крышкой видим шестерню распредвала, на которую надет наш зубчатый ремень, который нам предстоит снять и заменить. Перед снятием ремня ГРМ рекомендуем обратить внимание на его расположение — если ремень лежит не посередине шестерни, а со смещением в сторону двигателя, скорее всего погнут штифт натяжного ролика. В этом случае его потребуется заменить. Следующим шагом будет снятие ремня генератора, что тоже достаточно просто: отпустите верхний стопорный болт, сдвиньте генератор в сторону двигателя. При этом натяжение ремня ослабляется, и его можно легко снять одним движением руки.

Когда ремень генератора снят, приступаем к выравниванию распредвала по меткам: находим картер сцепления (находится справа от двигателя), беремся за шкив и проворачиваем коленвал, глядя на него через окошко, расположенное на картере до тех пор, пока метка на маховике точно не совпадет с меткой на картере сцепления. Точно совпали метки — поршень 1-го цилиндра находится в самом верхнем положении. Точное совпадение меток крайне важно для правильной регулировки ГРМ при установке нового ремня. Помимо упомянутых выше меток, метка на шестерне привода ГРМ также должна совпадать с полосой на корпусе.

Когда мы закончили с маркировкой, нам нужно отпустить натяжной ролик — ослабляем гайку, затем отводим ролик в сторону. Далее снимаем ремень с шестерни распредвала. Теперь его полному снятию мешает только шкив коленвала, приводящий в движение генератор. Ослабляем болты переднего правого колеса, поднимаем машину на домкрате, снимаем колесо, берем запаску и снятое колесо и подставляем их под машину — если домкрат вдруг сорвет, эта мера предосторожности спасет вам жизнь.

Выворачиваем руль до упора вправо. Залезаем под освободившуюся правую колесную арку, находим там три болта крепления бокового защитного щитка, откручиваем их и снимаем щиток. Далее нам нужно снять с автомобиля шкив коленвала (на нем установлена форсунка). Для этого одновременно придерживайте маховик от проворачивания отверткой (через окошко в картере сцепления) и откручивайте болт крепления шкива.

Снять ремень ГРМ

Важно! После того, как вы сняли ремень с шестерни распредвала, ни коленвала, ни распредвалов… Иначе поршни будут бить по клапанам;

Если ваш автомобиль ВАЗ 21099 карбюратор, то шкив коленвала можно держать отдельно.

Установка помпы и натяжного ролика

Замена помпы

Сливаем охлаждающую жидкость в любую емкость подходящего объема.

Откручиваем шестерню распредвала, при этом удерживая крепление задней крышки от проворачивания отверткой, которую необходимо вставить в отверстие шестерни и упереть в гайку.

Снятие шестерни

Откручиваем гайку и четыре болта крепления задней крышки, после чего отодвигаем ее в сторону. Вынимаем старый насос, для этого его нужно натянуть, подцепив отверткой зубчатый шкив.

Установка нового насоса в комплекте с прокладкой.

Все в обратном порядке.

Залить антифриз (антифриз)

Помпу менять в принципе не нужно, но только если вам не сложно разобрать все заново, если вдруг помпа начнет течь раньше времени придет другой срок замены пояс.

Проверка натяжения ремня

Натяжной ролик необходимо менять вместе с ремнем ГРМ и эта необходимость объясняется тем, что внутри этого ролика находятся смазываемые подшипники, а смазка рассчитана как раз на пробег 50 000 км, то есть ровно на то количество километров, через которое обычно меняется ремень ГРМ. Как только кончаются подшипники промежуточных роликов, они начинают крошиться.

Чтобы заменить старый натяжной шкив, отверните гайку, затем снимите шкив со шпильки. (За роликом находится шайба, будьте осторожны, не потеряйте ее, так как в автосалонах такие шайбы встречаются крайне редко). Сняв старый ролик со шпильки и убедившись, что шайба на месте, можно надеть новый ролик и накрутить его на ось.

Окончательная установка

Теперь пришло время установить новый ремень ГРМ. Сначала нужно пропустить его под шестерню коленвала, затем надеть на шестерню распредвала, затем коснуться ремня над шкивом шестерни насоса и пропустить его справа от ролика. Далее нужно прикрутить шкив коленвала, надеть ремень генератора и натянуть его. Затем нужно подтянуть гайку ролика, тем самым отрегулировав натяжение ремня ГРМ.

Очень важно не проворачивать коленвал и распредвал, пока не будет установлен ремень. Для затягивания ролика есть специальный ключ, но если такого ключа у вас нет, то можно вставить в небольшие отверстия, расположенные на передней части ролика, два винта подходящего диаметра, после чего с помощью отвертки зафиксировать ролик, пока он затягивание. Определить правильное натяжение ремня можно следующим образом: попробуйте провернуть его 90° на противоположной стороне шкива насоса. Если с некоторым усилием удается провернуть ремень, значит все сделано правильно. Если ремень не проворачивается или, наоборот, проворачивается более чем на 90°, то натяжение придется регулировать заново.
Теперь осталось несколько раз провернуть коленчатый вал за шкив, чтобы проверить совпадение меток. Если метки совпадают, можно смело прикручивать боковой щиток, затем защитный кожух и снятое колесо на прежние места. Если метки не совпадают, придется снимать ремень и заново все регулировать.
На этом замена ремня ГРМ на ВАЗ 21099 завершена.

Такая деталь, как метки ГРМ ВАЗ 2109, является незаменимым элементом при выполнении регулировочных, а также ремонтных работ на данной модели автомобиля. Например, установка меток ГРМ ВАЗ 2109 просто необходима в момент регулировки привода клапанов. Процедура считается довольно простой – обычный автолюбитель сможет выполнить все работы своими руками, не обращаясь к профессиональным мастерам, но только если научится выставлять метки ГРМ на ВАЗ 2109.подробно и с учетом всех деталей и особенностей.
Перед тем, как ставить метки на ВАЗ 2109, подготовьте несколько простых, но в то же время важных инструментов:
1. Домкрат для подъема автомобиля;
2. отвертка всегда плоская и тонкая;
3. ключ на десятку. При необходимости его можно заменить храповой головкой.

Первое, что нужно сделать перед нанесением меток на ремень ГРМ ВАЗ 2109, это приподнять переднюю часть автомобиля так, чтобы колесо оказалось в воздухе.

Откройте капот автомобиля и снимите крышку, под которой находится ведущая звезда. Устройство можно закрепить. На фото вид сверху и сбоку.

Вам нужно будет снять предстающую перед вашим взором крышку: для этого отодвиньте ее в сторону так же, как показано на фото ниже:

Следующим шагом является установить рычаг переключения передач в четвертую сторону и повернуть переднее колесо до тех пор, пока метка на шестерне не окажется в одном положении с выступом:

Теперь используйте отвертку, чтобы зацепить заглушку катетера коробки передач. Убедитесь, что метки на корпусе и маховике совмещены:

Если совпадения нет, отрегулируйте их. Сначала отрегулируйте метку на маховике. Сделать это можно так: снимите ремень ГРМ со звезды и отрегулируйте его. Теперь вы знаете, как выставить ГРМ на ВАЗ 2109 и легко с этим справитесь.

Чтобы вождение автомобиля было приятным, необходимо постоянно следить за его техническим состоянием и регулярно все менять Расходные материалы. .. один из таких материалов. В статье дана инструкция на ВАЗ 2108 с карбюратором и приложено демонстрационное видео, которое превратит для любого водителя процесс замены из тягостной обязанности в удовольствие.

Для чего нужен ремень ГРМ?

Современные автомобили, на которых устанавливается карбюратор, оснащаются газораспределительным механизмом. При работе ремня ГРМ клапана должны открываться и закрываться в строгом порядке. Их движения должны выполняться синхронно в соответствии с движениями поршней. Передача движения от коленчатого вала к распределительному валу осуществляется с помощью зубчатого ремня. При его обрыве нарушаются фазы газораспределения, что может привести к серьезным поломкам. В зависимости от конструкции двигателя клапаны могут загибаться при встрече с поршнями.

Руководство по замене

Производители рекомендуют замену ремня ГРМ на ВАЗ 2108 с карбюратором через 60-75 тыс. км пробега. Учитывая, что автомобиль эксплуатируется в разных условиях, то визуальный осмотр узлов рекомендуется делать каждые 15 тысяч километров.

Замена производится при обнаружении таких дефектов:

неровности, износ, трещины на поверхности;
масляные пятна;
потертые торцы;
разрыв, износ, отсутствие зубьев;
растянутый ремень, который больше не натягивается.

При осмотре агрегата следует обратить внимание на другие элементы.

Натяжной ролик обычно меняется вместе с ремнем.

Если обнаружены масляные потеки, то, скорее всего, необходима замена сальников. Если на поверхности помпы есть царапины, сколы или обнаружен люфт, то ее следует заменить. Сколько прослужат детали, зависит от их качества и условий эксплуатации.

Необходимый инструмент

Для проведения процедуры замены на ВАЗ 2108 необходимо подготовить обычные инструменты:

набор головок и ключей;
;
специальный ключ для проворачивания натяжного ролика;
;
новые расходники;
чистые тряпки.

Если у вас нет специального ключа для поворота натяжного ролика, вы можете использовать плоскогубцы и два гвоздя.

Этапы работы

Чтобы было удобно работать с автомобилем, его следует загнать на ровную поверхность или на подъемное устройство.

Сама замена состоит из следующих этапов:

Для доступа к шкиву коленчатого вала необходимо сначала демонтировать переднее правое колесо.
После откручивания трех болтов необходимо снять крышку ГРМ.
Ослабив ремень генератора, снимите его со всех роликов.
Далее необходимо установить метки. Для этого проверните коленчатый вал по часовой стрелке до совпадения меток на распределительном валу и задней крышке механизма газораспределения.
В верхней части картера сцепления нужно демонтировать заглушку и убедиться, что метка на маховике и прорезь на картере сцепления совпадают.
Далее снимаем датчик, показывающий положение коленчатого вала.
Коленчатый вал должен быть закреплен. Для этого вставьте отвертку или металлическую шпильку между зубьями маховика.
Далее, отвернув болт крепления, следует демонтировать шкив привода генератора.
Ключом «на 17» ослабить гайку крепления ролика натяжителя. Когда ремешок будет максимально ослаблен, его можно будет снять.
Для замены натяжителя нужно открутить гайку крепления и снять его со штифта. При замене ролика осмотрите распорную шайбу, которую при необходимости также необходимо заменить.
Новый ремень сначала надевается на зубья шкива коленчатого вала, затем на зубья шкива помпы, затем наматывается на ролик и натягивается на зубья шестерни распределительного вала.
Специальным ключом или с помощью гвоздей и пассатижей нужно повернуть натяжитель и затянуть резиновое изделие.
Далее необходимо затянуть гайку натяжного ролика.
Затем необходимо заменить насадки приводного шкива и вкрутить болт крепления до конца. Далее следует провернуть коленвал по часовой стрелке буквально на пару оборотов и снова выставить все совместные метки на распредвале и коленвале.
При несовпадении меток установку ремня необходимо повторить.
Проверка натяжения ремня ГРМ
После установки ремешка необходимо проверить его натяжение. Для этого необходимо провернуть хомут между шкивами распредвала и коленвала 90 градусов. Если при небольшом усилии он проворачивается более чем на 90 градусов, его необходимо подтянуть сильнее.
Далее установите остальные компоненты в обратном порядке.

На последнем этапе обязательно проверьте совпадение установочных меток.

На этом замена ремня ГРМ на ВАЗ 2108 карбюраторная закончена.

Видео «Замена ремня ГРМ на ВАЗ 2108»

В видео показано как правильно заменить ремень ГРМ на ВАЗ 2108.

Ремень ГРМ важный элемент инжекторно-карбюраторных ВАЗ 2109, за которым необходимо следить и своевременно заменять.

Когда требуется замена

Ремень ГРМ отвечает за работу газораспределительного механизма.

Старайтесь всячески избегать обрыва ремня во время движения, иначе это может негативно сказаться на состоянии двигателя и стоимости его ремонта.

Наиболее опасен контакт, «встреча» двух основных элементов – поршня и клапана. В этом случае агрегат деформируется, требуется дорогостоящая реставрация автомобиля.

Существует несколько основных критериев, указывающих на необходимость замены узла.

Знак износа	Особенности
Нормальный износ	Каждый элемент имеет определенный ресурс, запас прочности, выше которого он может «прыгать» только в редких исключениях. Для ремней ГРМ в девятках это 50-60 тысяч километров
Визуальные признаки износа	Если осмотреть состояние ремешка, при наличии неисправностей это проявится в виде дефектов, трещин, расслоений по краям. Все это говорит о том, что с таким ремешком дальше эксплуатировать автомобиль нельзя, требуется замена
Масло или охлаждающая жидкость на поверхности	Еще один признак того, что ремешок устарел и нуждается в замене. Параллельно не забудьте проверить на герметичность их систему охлаждения и масляные каналы
Перетащите ремень	Когда срок службы еще не подошел к концу, ремешок еще может ослабнуть. Для устранения этого проводится его натяжение. Но со временем растяжение достигает предела, ремешок перетягивается и уже не способен вернуться в нужное положение. На замену и только
Износ зубьев	При проблемах с зубьями ремень просто начинает проскальзывать при вращении во время движения. коленвал . Здесь придется менять шестерни и сам ремень.

Демонтаж

Чтобы правильно выполнить замену РГРМ, сначала необходимо демонтировать элемент. Процесс может занять много времени, хотя сама работа не относится к разряду очень сложных.

Снимите кожух, закрывающий ремень, шкивы, демонтируйте натяжной ролик и другие элементы, относящиеся к механизму ГРМ.
Крышка держится на трех болтах крепления, так что со снятием проблем быть не должно.
Снимите ремень генератора. Это даст вам доступ к искомому объекту — ремню ГРМ. Для этого слегка опустите стопорный болт вниз и переместите генератор в сторону двигателя. Это ослабит ремень, и его можно будет легко снять.
Совместите механизм газораспределения с метками. Сначала нужно установить коленчатый вал в необходимое положение. Делается это путем его вращения и просмотра через лючок на картере сцепления.
Прекратите вращение, как только метка на маховике коленчатого вала совпадет с меткой на корпусе. Это говорит о том, что поршень первого цилиндра находился в ВМТ — верхней мертвой точке.
Убедитесь, что метка на шестерне распределительного вала совмещена с меткой на металлическом корпусе.
Выставив метки, можно переходить к процедуре демонтажа старого изношенного ремня ГРМ.
Отпустите и переместите натяжной ролик в сторону. Это ослабит натяжение ремня. В результате его можно снять со своего места.
Далее нужно сбросить ремень с шестерни коленвала. Для этого предварительно снимается шкив.
С демонтажом шкива проблем возникнуть не должно, так как он снимается вот так. Сначала снимите правое колесо, поверните руль вправо, и вы получите доступ к боковому щиту. Щиток снимается, а за ним шкив коленвала. Актуально для карбюраторов и инжекторов.
Если на вашем ВАЗ 2109 инжекторный двигатель, то для снятия шкива потребуется зафиксировать коленвал. Эту процедуру сделать не сложно. Вставьте длинную отвертку в специальный люк, где находится метка маховика. Это зафиксирует коленчатый вал в нужном положении, чтобы вы могли легко открутить шкив.
На карбюратор ВАЗ 2109 крепление производить непосредственно на шкиве.
Прежде чем приступить к снятию ремня ГРМ, осмотрите состояние водяного насоса и натяжного ролика. Также следует проверить, исправна ли ось натяжного ролика и ГРМ.
Дефектные элементы необходимо заменить, если они повреждены.
Проверить, в каком текущем состоянии находятся сальники распредвала и коленвала.

Специалисты сходятся во мнении, что при замене ремня ГРМ следует менять также ролики и помпу. Но это рекомендация, а не обязательное условие.

Установка

Теперь непосредственно о том, как поставить новый ремень ГРМ на место. Здесь тоже нет ничего сложного, а чтобы увидеть наглядные видео, советуем изучить инструкцию.

После того, как вы осмотрели состояние узла и решили что-то поменять, приступайте к сборке механизма.
Работу удобнее проводить так, чтобы все надписи были обращены в вашу сторону, то есть в сторону правого крыла автомобиля.
Замените шкив, если в его замене нет необходимости.
Затем надевается пояс. Причем надевать его следует сначала на низшую передачу, а потом на верхнюю. А не наоборот.
Убедитесь, что нет провисания.
Вставьте ремень ГРМ с помощью водяного насоса и натяжного ролика.
Затяните натяжной ролик с помощью специального ключа.
Если у вас его нет, используйте простой гаечный ключ и отвертку.
Обязательно правильно отрегулируйте новый ремешок. Регулировка осуществляется до того момента, когда вы уже не сможете повернуть его на угол более 90 градусов. Это лучший вариант натяжения ремня для ВАЗ 2109.
Поверните шкив несколько раз. Это позволит убедиться, что метки на шестерне привода ГРМ и на маховике находятся в правильном положении.
Если теги по какой-то причине не совпадают, у нас плохие новости. Вам придется снова снять ремешок и снова отрегулировать положение.

Основная сложность замены ремня ГРМ заключается не в проблемности выполняемых процессов, а во времени, которое необходимо затратить на ремонт.

Грамотный подход, внимательность и использование качественного нового ремня позволит без проблем восстановить работоспособность газораспределительного механизма и сэкономить не одну сотню рублей на посещении автосервиса.

Регулировка зазоров клапанов ВАЗ 2109, 2108

Регулировка зазоров клапанов ВАЗ 2109, 2108

Взаимодействие деталей газораспределительного механизма ВАЗ 2109, 2108

Регулировка клапанов ВАЗ 2108, 2109, 21083, 21099. Видео

Действия с коленвалом при регулировке клапанов ВАЗ 2109, 2108

Таблица углов для регулировки клапанов ВАЗ 2109

Итог

Регулировка клапанов на ваз — советы слесарей со стажем

Как отрегулировать клапана на ВАЗ 2109? Постоянная проблема

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Регулировка клапанов на ваз 2109 – советы слесарей со стажем

Инструкция по регулировке клапанов на ВАЗ 2109

Регулировка зазоров на ВАЗ 2109: особенности, советы

Рекомендация Авто24

Регулировка клапанов на ваз 2109 своими руками в гараже

Регулировка клапанов на инжекторном ВАЗ 2109

Регулировка клапанов ваз 2109 карбюратор

Когда нужно регулировать клапаны

Зачем нужно регулировать клапаны

Подготовка к регулированию

Методика регулировки клапанов

Регулировка клапанов ваз 2109 карбюратор 8 клапанов своими руками

Регулировка клапанов

Порядок регулировки тепловых зазоров клапанов на ВАЗ 2109-21099

Видео руководство по выполнению работы

Проведение техобслуживания

Регулировка клапанов ВАЗ в Челябинске на северо-западе

Регулировка тепловых зазоров клапанов ВАЗ-2108

Регулировка клапанов ВАЗ 2108

Как отрегулировать клапана на ВАЗ 21099

2. Регулировка зазоров в приводе клапанов

Процесс регулировки

ЗАЗОРЫ КЛАПАНОВ ВАЗ 2109, РАЗМЕРЫ И РЕГУЛИРОВКА

Алгоритм замены шайбы

Регулировка клапанов состоит из следующих этапов

Регулировка клапанов на ВАЗ-2109 карбюратор, инжектор пошаговая инструкция

Когда нужно регулировать клапаны

Зачем нужно регулировать клапаны

Подготовка к регулированию

Методика регулировки клапанов

Из чего сделать щуп 0,30 мм. Регулировка клапанов ВАЗ своими руками. Регулировка тепловых зазоров клапанов ВАЗ своими руками, с фотоотчетом пошаговых операций

параметры двигателя ваз 2109. Когда делать капитальный ремонт двигателя

Технические характеристики

21081 (1.1 8V)

2108 (1.3 8V)

21083 (1.5 8V)

Процесс тюнинга

Демонтаж двигателя

Разборка силового агрегата

Приоритетная доработка

Работа с блоком цилиндров

Тюнинг ГБЦ

Сборка узла

Комплектация вспомогательных систем

Выход

Увеличение мощности карбюраторного двигателя

Варианты настройки двигателя

Модернизация двигателя первым способом

Способ второй

Вариант третий

Карбюратор

Некоторые особенности тюнинга двигателя

Тюнинг инжекторного двигателя

Чип-тюнинг

Как проводится чип-тюнинг?

Характеристики силового агрегата

Что учитывать при замене двигателя

Что еще нужно изменить и сделать

16 клапанный двигатель на ваз 2109 карбюратор. Рабочий наряд

Зачем устанавливать новый блок питания?

Ставим готовый двигатель

Особенности разборки двигателя

Установка 16 клапанной головки на ВАЗ 2114

Переделка 8 клапанного двигателя в 16 клапанный ВАЗ 2114

Как переоборудовать 8 клапанный двигатель на 16 клапанную установку Особенности

Полезное видео

Что нужно для такого обновления?

Заказ-наряд

Особенности инжекторного двигателя на автомобиле ВАЗ 2109

Как переделать карбюраторный двигатель авто ваз 2109 в 16 клапанный инжекторный
