Как отключить сигнализацию Томагавк — инструкция по снятию с охраны автомобиля без брелока, аварийная разблокировка системы

Время чтения: 5 минут(ы)

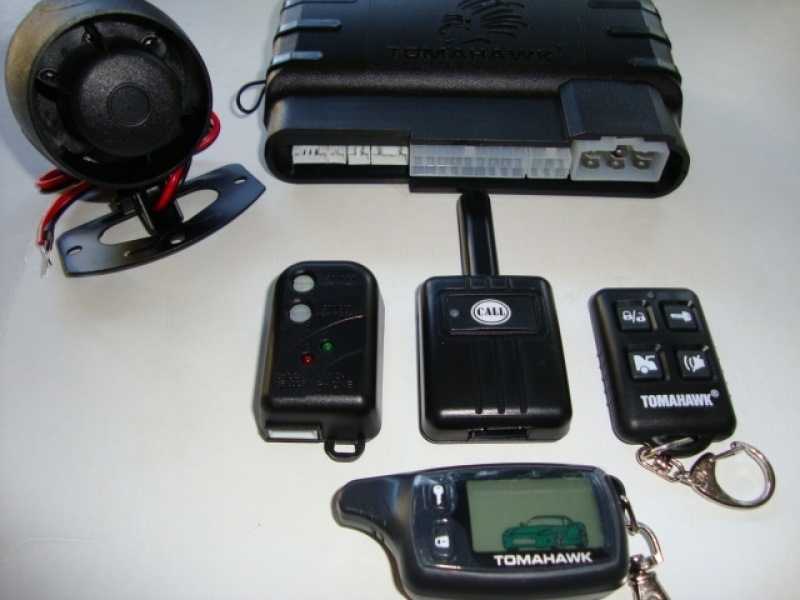

Автосигнализация относится к универсальной охранной системе, которая позволяет настроить чувствительность датчиков и защитить автомобиль от угона. При необходимости, отключение происходит с помощью брелка сигнализации, специальными клавишами, программными средствами через мобильное приложение или ручным способом.

Чтобы понимать, как отключить сигнализацию Томагавк, встает первоочередной вопрос: какие есть варианты? Если устройство начинает глючить, используются определенные приемы и методы. В самый неожиданный момент появляется необходимость, быстро разобраться и безошибочно применить знания на практике.

Содержание статьи

  • 1 Причины, по которым может потребоваться отключение охранной системы
  • 2 Как отключить сигнализацию Томагавк при наличии брелка?
    • 2. 1 Стандартный способ
    • 2.2 Тихое отключение
  • 3 Как отключить сигнализацию Томагавк без брелка?
    • 3.1 Аварийное отключение через кнопку Override
    • 3.2 Обесточивание системы
  • 4 Предотвращение автозапуска (автопрогрева)
  • 5 Как выключить будильник на примере Томагавк 9010
  • 6 Как отключить турботаймер?

Причины, по которым может потребоваться отключение охранной системы

Перед тем, как отключить, надо понимать, по какой причине не корректно сработала сигнализация.

Отключение охранной системы происходит в случае невозможности полной разблокировки. Машина на автоматику не реагирует.

Если попытаться открыть автомобиль ключом, сигнализация заблокирует двигатель.

Сбои в работе могут быть вызваны несколькими причинами:

  • Утеря брелка;
  • Различные неполадки в системе;
  • Злоумышленники испытывают нервы хозяина машины;
  • Транспортное средство находится в зоне радиопомех, которые могут быть вызваны повреждением автомобильного модуля или пребыванием на стоянке, где много другого транспорта.
  • Отбуксировать автомобиль на 200-300 метров, где будет меньше радиопомех.

  • Сели батарейки или отошли со своих штатных мест. Их следует заменить или попробовать получше вставить.

При отсутствии возможности замены, батарейку надо вытащить из сигнализации и попробовать по ней постучать, немного деформировать и вставить обратно.Батарейка еще немного поработает.

Нет единого ответа, почему сигнализация срабатывает самопроизвольно.

Отключать охранную систему часто приходится в сырую, дождливую погоду. Влага проникает в неправильно установленный блок сигнализации и коротит контакты.

Либо места врезки в штатную проводку были плохо заизолированы и со временем окислились.

В СТО делается диагностика автомобиля.

Ложное срабатывание может быть вызвано датчиком наклона, перемещения или объема. Другая распространенная причина кроется в концевиках дверей или капота.

Какой из них сработал, определяется на дисплее или по светодиоду сигнализации.

Со временем в механизме концевика скапливается грязь, которая мешает нормальной работе или изначально была неправильная установка.

Нужно попробовать понажимать пальцем на концевик для восстановления его нормального хода. Если это не помогло, концевик лучше отключить.

Как отключить сигнализацию Томагавк при наличии брелка?

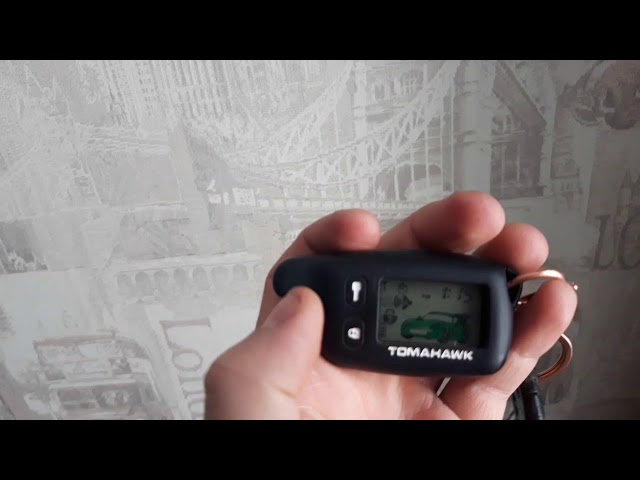

Стандартный способ

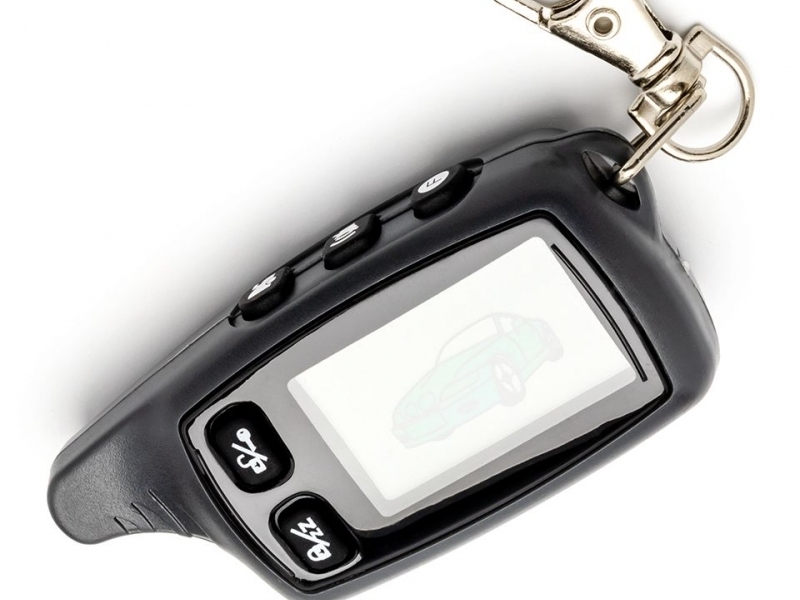

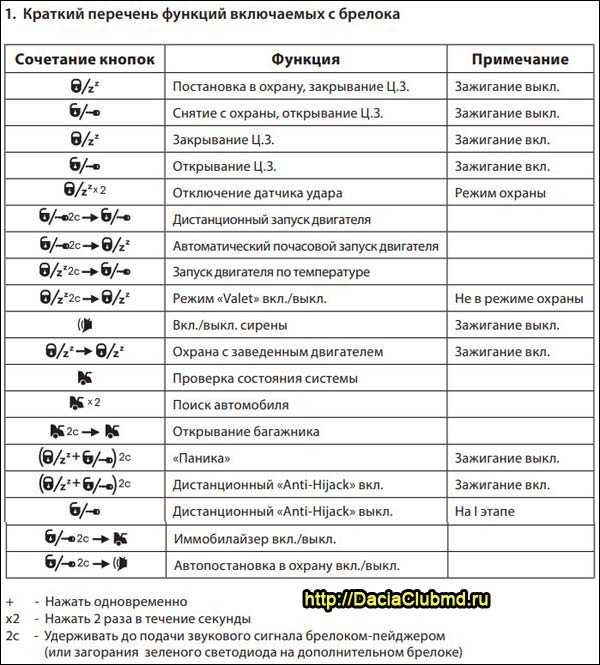

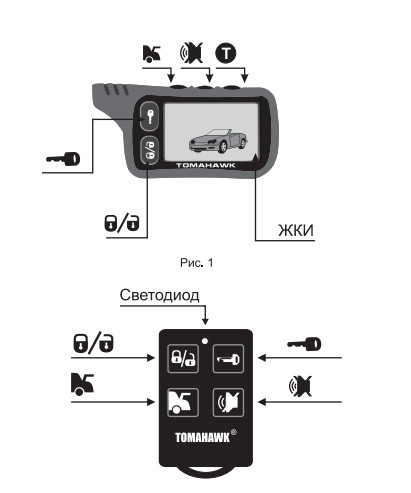

На брелке есть иконка «Открыт/ Закрыт». Чтобы снять блокировку, при одноразовом нажатии на иконку, сигнализация переходит в режим снятия с защиты.

  • Поднести брелок поближе к месту сигнализации;
  • Нажать на клавишу;
  • Прозвучит двойной звуковой сигнал;
  • Мигание огней свидетельствует об отключении сигнализации;
  • Свет от фар выключается и происходит автоматическая разблокировка дверей.

Автоперепостановка включается, когда в машине после снятия охранной функции не открывается ни одна дверь на протяжении полминуты. Система запускается на автомате.

Тихое отключение

Функция беззвучного режима заключается в отсутствии шумовых сигналов. При срабатывании, сигнализация не будет издавать никаких звуков. Включается аварийка автомобиля, и аккумулятор постепенно начнет разряжаться.

Что нужно сделать:

  1. На брелке нажать первую и сразу вторую клавишу. Дважды подается беззвучный световой сигнал;
  2. Охранное устройство войдет в бесшумный режим.

Как отключить сигнализацию Томагавк без брелка?

Если брелок не работает, потерян или его нет под рукой, дверь не откроется. Полностью отключить сигнализацию Томагавк без брелка можно ручным способом.

Необходимо:

  • Найти глючный датчик;
  • Покрутить регулятор и снизить чувствительность;
  • Если не помогает, отсоединить датчик от основного блока;
  • Или отключить систему с помощью специальной сервисной клавиши.

Аварийное отключение через кнопку Override

Чтобы сигнализация деактивировалась и перешла в аварийный режим, используют Override. Управление и настройка производится в зависимости от модели.

Точные сведения для каждого конкретного устройства содержит инструкция по эксплуатации.

  • Tomahawk 9010
    1. Отключение происходит при закрытых дверях. Следует зайти в машину и закрыть все двери;
    2. Включить зажигание без запуска автомобильного мотора;
    3. При кратковременно нажатии на Override четырежды, перезагружается система сигнализации;
    4. Зажигание выключается.

    Дважды пройдет световой сигнал фарами и два раза прозвучит сирена, которая является признаком аварийного отключения.

  • Tomahawk 9020
    1. Открыть дверь автомобиля;
    2. В замок вставить ключ зажигания и повернуть;
    3. Трижды за короткий промежуток нажать Override;
    4. Зажигание отключается;
    5. Сирена дважды подаст звук на сигнализации;
    6. Дважды импульсно просветят габаритные огни и произойдет отключение.
  • Tomahawk 9030
    1. Открывается дверь, запускается зажигание без включения мотора;
    2. Три раза кратковременно нажимается Override;
    3. После нажатия отключается зажигание;
    4. В последующие двадцать секунд по два раз пройдут светошумовые сигналы по активации сирены и габаритных огней;
    5. Происходит отключение сигнализации на машине и можно заводить.

Экстренное снятие сигнализации можно произвести через режим Валет.

Операция проделывается в течение 20 секунд:

  1. Открыть ключом дверь;
  2. Включить зажигание, но не заводить двигатель;
  3. Четыре раза нажать на «Valet»;
  4. Выключить зажигание.

Парковочные огни вспыхнут два раза, дважды прозвучит сирена, подтверждая выключение охранного режима.

Если не хватило двадцати секунд, после того, как сигнализация успокоилась, необходимо повторить все сначала.

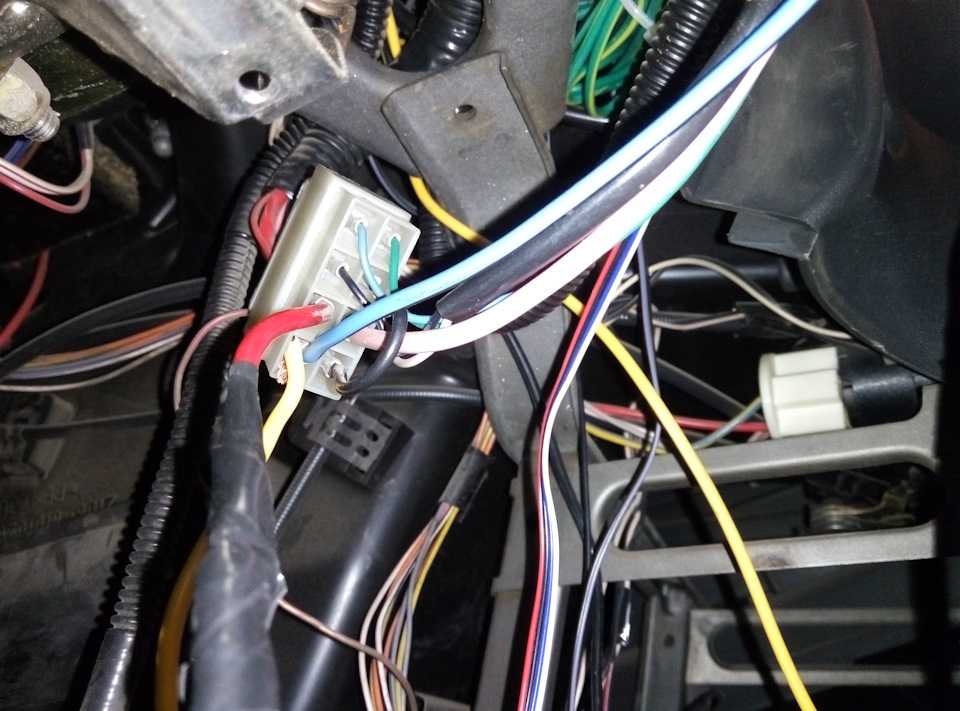

Обесточивание системы

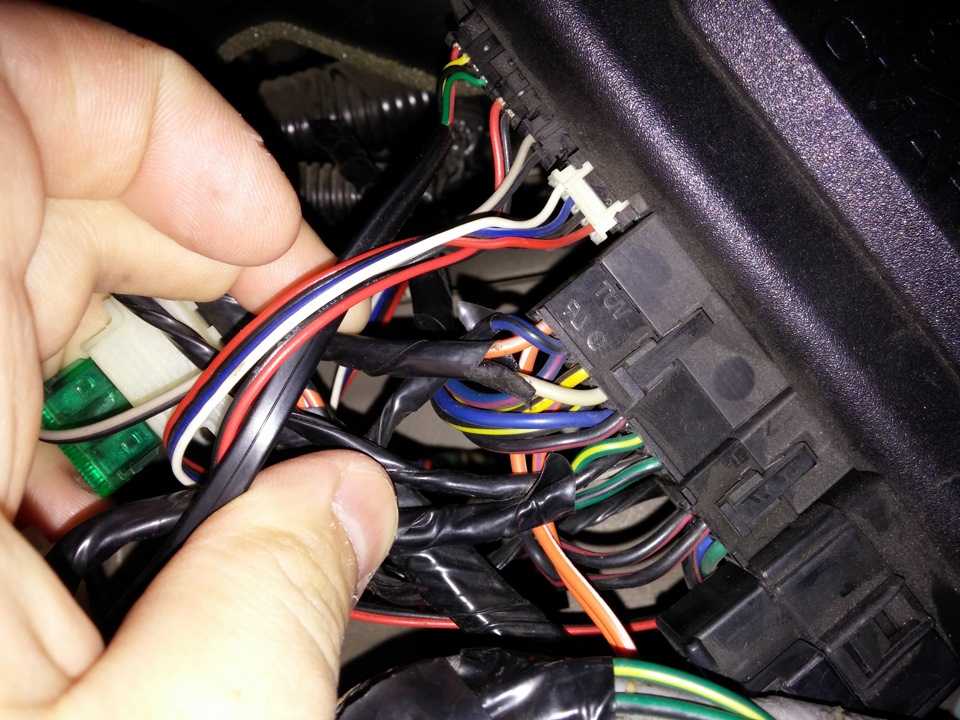

Если ни один способ не оказался действенным, делают обесточивание системы.

Не совсем желательный вариант и действовать необходимо очень аккуратно.

Одно неверное движение повлечет за собой нарушение всей электрической сети сигналки. В результате чего дальнейшая эксплуатация станет невозможной.

Данный способ эффективней используется в старых моделях.

В новых версиях нельзя зайти в машину при обесточке всей системы.

Автосигнализация встраивается к электроцепям без возможности доступа извне.

  • Открывается капот, отключается и снимается клемма с аккумулятора.
  • Система ненадолго стала беззвучной и обесточенной.
  • Иногда водитель ищет реле и предохранитель, запитывающие подачу электроэнергии.
  • Отключают с помощью извлечения предохранителя, который находится возле блока сигнализации.

Но это дело лучше доверить механику сервисного центра.

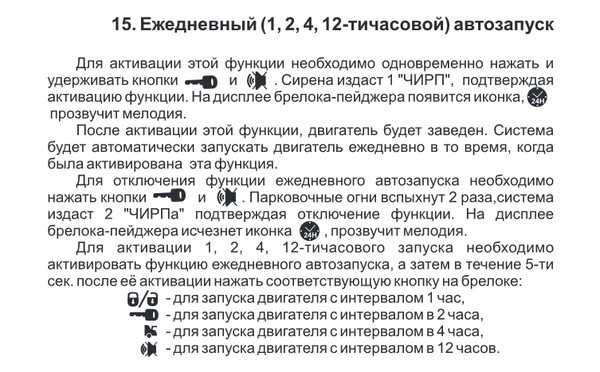

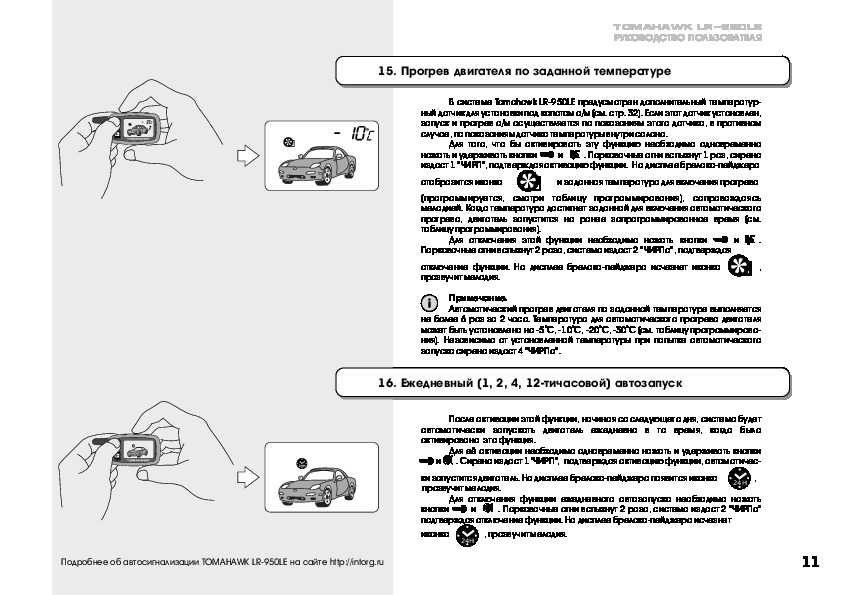

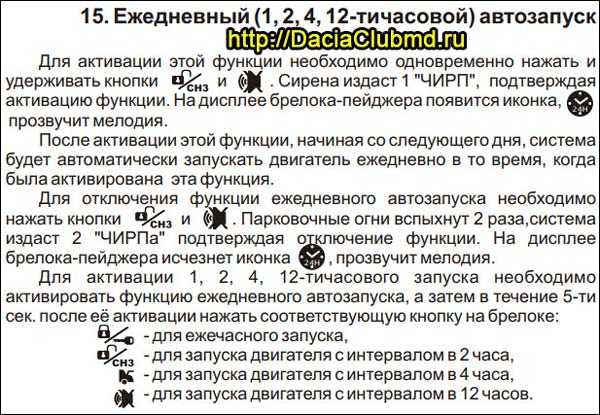

Предотвращение автозапуска (автопрогрева)

Автозапуск относится к специальным настройкам в сигнализационной системе. Программируется время, по истечении которого запускается двигатель.

Чтобы отключить автопрогрев на сигнализации томагавк и предотвратить запуск, используется брелок::

  1. Два раза нажимается опция «Открытый замок / Ключ»;
  2. Единожды щелкается клавиша «Закрытый замок / Zz«.

В машине появляется световой сигнал фарами или заводится мотор.

Сигналы могут отличаться в соответствии с прошивкой ПО и модели транспортного средства.

Функцию почасового прогрева определяют по показаниям датчика температуры в приемо-передающей антенне.

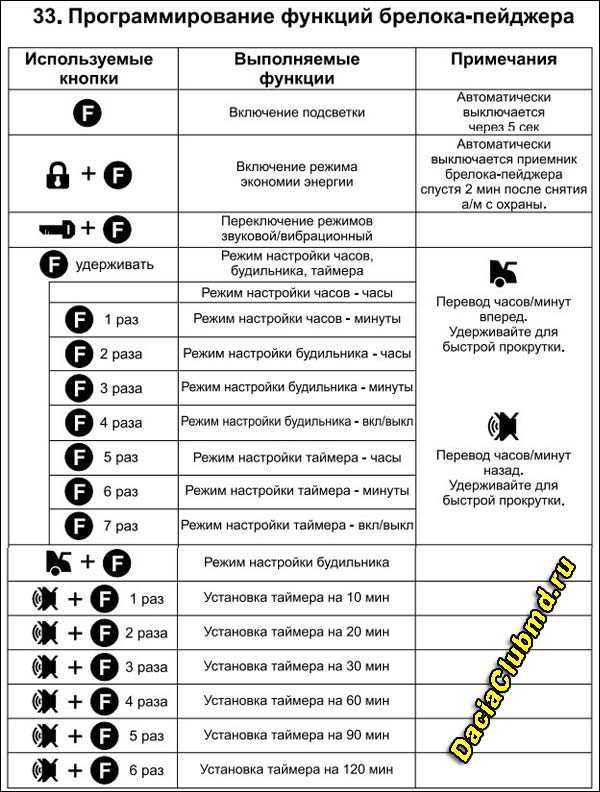

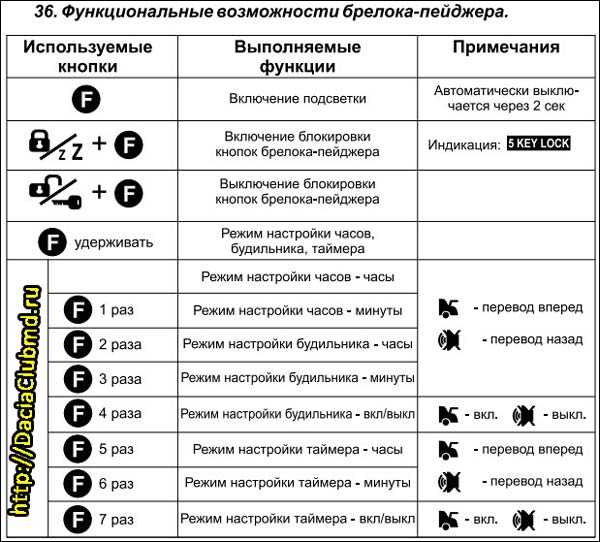

Как выключить будильник на примере Томагавк 9010

Автовыключение функции производится поэапно:

  1. В течение пяти секунд на брелке производится нажатие и удержание кнопкой «F»;
  2. Появляется звук, на дисплее начнут мигать часы;
  3. Четыре раза набрать символ «F»;
  4. Нажимается клавиша с перечеркнутым динамиком;
  5. Появится надпись «OFF»;
  6. В течение пяти секунд удерживается «F» и функция отключается.

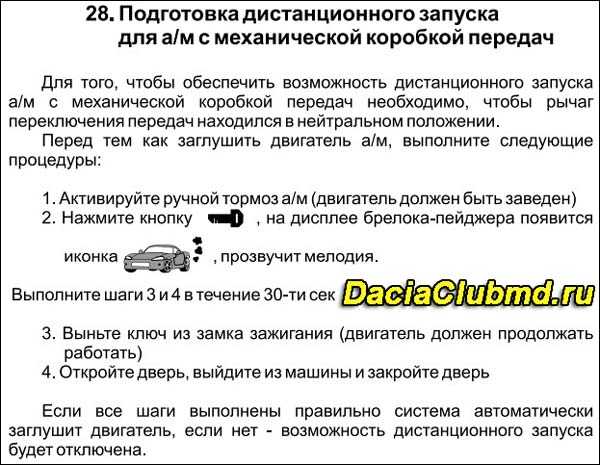

Как отключить турботаймер?

Если турботаймер активирован, двигатель, после выключения зажигания, работает на протяжении 1,3 или 6 мин. По умолчанию таймер выключен, для его активации необходимо его включить и запрограммировать необходимое время работы:

  • При заведенном двигателе машина ставится на ручной тормоз;
  • Автосигнализация начинает отсчитывать время;
  • Вытаскивается ключ из замка зажигания;
  • При необходимости включается опция «Охрана».
    до тех пор, пока не появится звук или не изменится светодиод на зеленый цвет с последующим нажатием клавиши ((|к .

    Самостоятельно разблокировать или отключить сигнализацию можно разными способами. Если основные приемы не помогают, машину лучше отогнать в сервисный центр, где переустановят операционную систему, уберут неполадки и восстановят сигнализацию.

    Вам помогла эта статья? Будем благодарны за оценку:

    Вы уже голосовали

    Как отключить сигнализацию Томагавк 9010 на машине полностью с кнопки Валет

    При потере или поломке брелка противоугонного комплекса остро возникает необходимость в его отключении или перезагрузке. Как полностью отключить сигнализацию Томагавк 9010? Внимательно изучите руководство и воспользуйтесь одним из предложенных вариантов.

    Содержание

    1. Почему приходится выключать сигнализацию
    2. Стандартный способ с использованием брелка
    3. Тихое отключение Томагавк 9010
    4. Снятие автомобиля с охраны с помощью PIN-кода
    5. Что делать, если нет пульта
    6. Аварийное отключение сигналки
    7. Обесточивание охранной системы
    8. Что такое кнопка Валет в Томагавк 9010
    9. Инструкция как отключить режим Valet

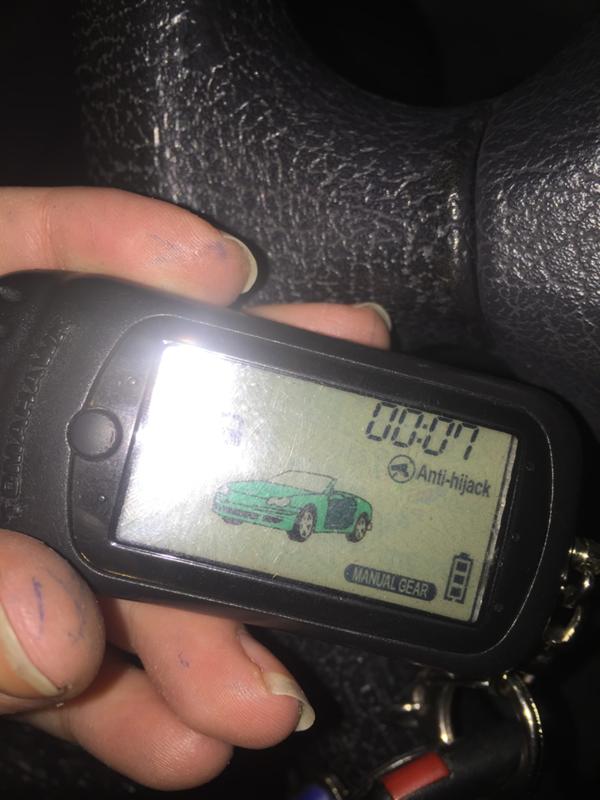

    Узнайте как отключить Tomahawk Anti Hijack.

    Почему приходится выключать сигнализацию

    Если вы не можете попасть в салон автомобиля, то следует совсем выключить сигнализацию. Случается, что двигатель транспортного средства не заводится, или противоугонная система не реагирует на команды пульта. Причины, приведшие к некорректной работе сигнализации:

    Помехи на местности. Проблема часто возникает в больших городах из-за блокирования сигнала близко расположенными многоэтажными строениями. Команды с брелока будут выполняться через раз или блок управления вообще перестанет реагировать на них.

    Плохое функционирование системы блокировки. Связано с механическим ударом, низким зарядом аккумуляторной батареи, коротким замыканием или воздействием влаги на электрическую схему блока управления охранной системой.

    Стандартный способ с использованием брелка

    Для того чтобы вообще выключить сигнализацию Томагавк выполните действия.

    1. Нажмите вторую кнопку пульта, имеющую обозначение «Открытый замок».
    2. Прозвучит сигнал сирены, загорятся аварийные огни.
    3. Дверные замки откроются. Брелок подаст звуковой сигнал. На его дисплее появится символ «Открытый замок».


    Узнайте как активировать турботаймер сигнализации Томагавк.

    Тихое отключение Томагавк 9010

    Тихий режим подразумевает выключение охранной системы без сопровождающих звуковых сигналов. Подтверждением действий будут только осветительные приборы. Порядок выполнения.

    1. На пульте нажмите сначала клавишу 1, а затем кнопку 2.
    2. Блокировка дверей отключится. На дисплее пульта отобразится значок «Открытый замок».

    Снятие автомобиля с охраны с помощью PIN-кода

    Секретный Пин код состоит из двух цифр (заводское значение 11). Выполните следующие пункты.

    1. Откройте ключом водительскую дверь. Заорёт сирена, начнёт моргать светотехника.
    2. Включите зажигание.
    3. Введите первое значение ПИН-кода, нажимая сервисную клавишу (количество нажатий соответствует первому значению секретного пароля).
    4. Деактивируйте и активируйте зажигание.
    5. Вышеописанным способом введите второе число ПИН-кода.
    6. Выключите систему зажигания.
    7. Последует звуковой сигналы сирены и вспышка внешних приборов освещения.


    Узнайте, как делается установка времени на брелке сигнализации Томагавк.

    Что делать, если нет пульта

    Если противоугонная система заблокировала двери автомобиля, а брелок не работает, и стоят родные установки, то можно сделать так:

    • используйте кнопку «Валет»;
    • отключите питание.

    Рассмотрим подробнее эти варианты деактивации противоугонной системы.

    Аварийное отключение сигналки с помощью кнопки Valet или Override

    Охранный комплекс Томагавк 9010 выключается так.

    1. Откройте водительскую дверь ключом. Активируется режим тревоги (заорёт сирена, заморгают внешняя светотехника).
    2. Активируйте зажигание, двигатель не заводите.
    3. Нажмите клавишу «Валет» четырежды.
    4. Деактивируйте зажигание. Осветительные приборы моргнут два раза. Сигнализация издаст два звуковых сигнала.

    Обесточивание охранной системы

    Этот метод применяется на более старых версиях охранных комплексов. В современных сигнализациях отключение питания всё равно не даёт доступ к салону машины. А для открытия капота необходимо попасть внутрь автомобиля.

    В руководстве по эксплуатации нет инструкции по обесточиванию противоугонки. Самостоятельно это проводить не следует.

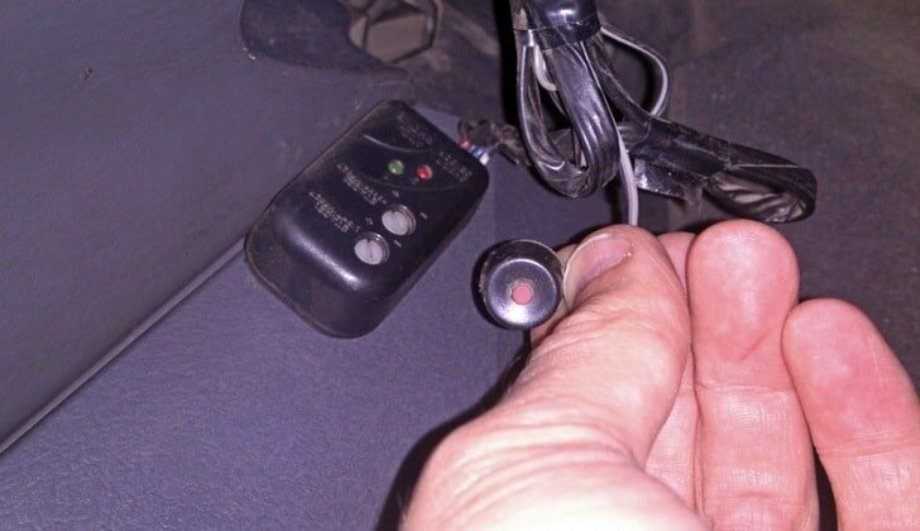

    Что такое кнопка Валет в Томагавк 9010

    Это сервисная клавиша управления охранным комплексом. При помощи неё производится настройка и управление функциями сигнализации. Используя кнопку можно без пульта включить и выключить защиту автомобиля. Подробно о программировании функций противоугонной системы рассказано в руководстве по эксплуатации.

    Представляет собой небольшую красную кнопку, расположенную в укромном месте (под панелью, за щитком приборов, в бардачке, под сиденьем водителя).


    Инструкция как отключить режим Valet на Tomahawk TW 9010

    Для отключения режим «Валет» сядьте в автомобиль и выполните несколько действий.

    1. Включите зажигание автомобиля на пять сек. Выключите зажигание. Обязательно выдержите этот временной интервал.
    2. На десять секунд зажмите клавишу «Валет».
    3. Сирена пропищит. Светодиод перестанет гореть. «Габариты» моргнут несколько раз. Режим «Валет» деактивирован.

    Новинки авто > Автосигнализации >

    Как отключить сигнализацию Томагавк на машине без брелка и кнопкой

    Как отключить сигнализацию Томагавк на машине? Нажмите на кнопку с закрытым замком один раз до появления двух звуковых сигналов и соответствующего значка на дисплее. Для аварийного снятия включите зажигание, жмите на клавишу «Override» (Валет) четыре раза и отключите питание с системы. При этом парковочные огни дважды мигают, а сирена издает два звуковых сигнала. Еще один способ — полный демонтаж охранной системы. Ниже рассмотрим, как правильно отключить сигнализацию Томагавк без брелка и с брелком, и что для этого необходимо. Отдельно разберемся с инструкцией по демонтажу устройства своими руками.

    Как отключить сигналку

    В процессе пользования охранной системой может возникнуть необходимость разблокировать сигнализацию Томагавк. Это можно сделать двумя способами: с помощью брелка (классический путь) или без его применения. Рассмотрим каждый из способов подробнее на примере Tomahawk 9010.

    С брелка

    Классический вариант для сигнализации Томагавк — снять машину с охраны с брелка. Алгоритм действий в таком случае следующий:

    • Возьмите пульт охранной системы.
    • Жмите на кнопку с открытым замком один раз.

    • Убедитесь, что огни парковки загорелись дважды, а сирена два раза зазвучала.
    • Посмотрите, что на брелке появился значок открытого замка.

    Выше мы рассмотрели, как отключить сигнализацию Tomahawk с помощью кнопки на брелке.

    Без пульта

    Бывают ситуации, когда может потребоваться выключить устройство в аварийном режиме — без пульта. Причины могут быть различными:

    1. Разрядка батареи брелка и невозможность отключить сигнализацию Томагавк на машине с помощью кнопки.
    2. Повреждение какого-то из элементов устройства.
    3. Прочие причины.

    В рассмотренных выше случаях можно отключить сигналку Томагавк на машине без брелка. Для этого необходимо знать, где находится кнопка «Override» — элемент, предназначенный для управления, авариного отключения и программирования комплекса. Он открывает широкие возможности в плане управления / настройки различных опций.

    Перед тем как отключить сигнализацию Томагавк 9010 кнопкой Валет, отыщите клавишу. Многие ищут ее на брелке, но этот элемент управления расположен отдельно, хотя и в непосредственной близости от водителя. Внешне клавиша изготовлена в небольшом корпусе, сделанном из пластмассы и в красном цвете. Она встроена в проводку машины и часто находится в скрытом месте.

    Чтобы снять блокировку с помощью Валет, найдите главный блок сигнализации, который устанавливается под панелью приборов или главной консолью. Далее от него идет черный провод, который может отводится в любую сторону. Чаще всего кнопка Валет находится в зоне бардачка, под приборной панелью с правой или левой стороны, в области коробки передач.

    Сам алгоритм аварийного отключения сигнализации Томагавк 9010 имеет следующий вид:

    • Откройте двери машины с помощью ключа.
    • Сигнализация должна сработать на машине, не обращайте на нее внимания.
    • Включите зажигание (мотор не должен быть запущен).
    • Кликните на кнопку Override четыре раза.

    • Отключите зажигание.
    • Дождитесь мигания огней парковки дважды, после чего сирена издает два звука.

    При этом брелки дистанционного управления продолжают функционировать по привычной схеме. Преимущество метода состоит в возможности выключения системы с последующим поиском неисправности. Зная, как снять сигнализацию Томагавк 9010 с охраны без брелка, вы сможете получить доступ в автомобиль даже при отказе пульта. Такая необходимость может возникнуть в дальнем путешествии, когда второй комплект ключей по какой-то причине остался дома, а основной пульт поврежден.

    Как демонтировать сигналку

    Иногда возникает необходимость, как отключить сигнализацию Томагавк на машине полностью. Для этого единственным выходом является полный демонтаж охранной системы. Такая необходимость может возникнуть в следующих случаях:

    1. Повреждение охранной системы после ремонта / восстановления комплекса.
    2. Сбои в функционировании, которые не дают корректно пользоваться устройством.
    3. Покупка дорогостоящей машины на вторичном рынке с установленной на ней охранной системой.
    4. Технический / моральный износ автосигнализации.
    5. Функции старой охранной системы не покрывают потребности владельца.

    Для выполнения работы потребуется мультиметр / вольтметр, бокорезы и изолента. Алгоритм действий имеет следующий вид:

    • Снимите напряжение с электрической сети машины. Для этого откройте капот и послабьте с помощью гаечного ключа «минусовую» клемму на АКБ.

    • Найдите индикатор, который установлен в салоне и по проводу найдите главный модуль. Отбросьте от него штекер с контактной группой.
    • Отсоедините провода авто, которые питают бортовую сеть, отключите иммобилайзер и снимите его.
    • Отключите от модуля управления разъемы, которые питают огни поворотных лапочек, концевиков, габаритов.
    • Демонтируйте электрические цепи, которые подключены к главным элементам сигнализации.
    • Отключите датчики, которые подключены к системе: наклона, чувствительности, движения и т. д.
    • Демонтируйте устройство блокировки двигателя, стартера, топливного насоса (если установлены).
    • Снимите кнопку Валет и попробуйте завести машину.

    Демонтаж комплекса — крайняя мера, ведь она чревата нарушением целостности проводов, ошибками в работе оборудования, повреждением облицовки салона, трудностями с пуском двигателя и т. д.

    Теперь вы знаете, как разблокировать брелок сигнализации Томагавк на 9010, 9020 и других моделей, где найти кнопку Valet, и как ее использовать. В комментариях расскажите, удалось ли вам отключить охранную систему Томагавк на машине, какие при этом возникали трудности, и как их удалось решить.

    самые подробные инструкции ❗ по перезагрузке и аварийному отключению автосигнализации моделей 9010, 9020, 9030, 7010 и Х5

  • Tomahawk 9030
    1. Открывается дверь, запускается зажигание без включения мотора;
    2. Три раза кратковременно нажимается Overr >Экстренное снятие сигнализации можно произвести через режим Валет.

  • Операция проделывается в течение 20 секунд:

    1. Открыть ключом дверь;
    2. Включить зажигание, но не заводить двигатель;
    3. Четыре раза нажать на «Valet»;
    4. Выключить зажигание.

    Парковочные огни вспыхнут два раза, дважды прозвучит сирена, подтверждая выключение охранного режима.

    Если не хватило двадцати секунд, после того, как сигнализация успокоилась, необходимо повторить все сначала.

    Обесточивание системы

    Если ни один способ не оказался действенным, делают обесточивание системы.

    Одно неверное движение повлечет за собой нарушение всей электрической сети сигналки. В результате чего дальнейшая эксплуатация станет невозможной.

    Данный способ эффективней используется в старых моделях.

    Автосигнализация встраивается к электроцепям без возможности доступа извне.

    • Открывается капот, отключается и снимается клемма с аккумулятора.
    • Система ненадолго стала беззвучной и обесточенной.
    • Иногда водитель ищет реле и предохранитель, запитывающие подачу электроэнергии.
    • Отключают с помощью извлечения предохранителя, который находится возле блока сигнализации.

    Предотвращение автозапуска (автопрогрева)

    Автозапуск относится к специальным настройкам в сигнализационной системе. Программируется время, по истечении которого запускается двигатель.

    Чтобы отключить автопрогрев на сигнализации томагавк и предотвратить запуск, используется брелок::

    1. Два раза нажимается опция «Открытый замок / Ключ»;
    2. Единожды щелкается клавиша «Закрытый замок / Z z «.

    В машине появляется световой сигнал фарами или заводится мотор.

    Функцию почасового прогрева определяют по показаниям датчика температуры в приемо-передающей антенне.

    Как выключить будильник на примере Томагавк 9010

    Автовыключение функции производится поэапно:

    1. В течение пяти секунд на брелке производится нажатие и удержание кнопкой «F»;
    2. Появляется звук, на дисплее начнут мигать часы;
    3. Четыре раза набрать символ «F»;
    4. Нажимается клавиша с перечеркнутым динамиком;
    5. Появится надпись «OFF»;
    6. В течение пяти секунд удерживается «F» и функция отключается.

    Как отключить турботаймер?

    Если турботаймер активирован, двигатель, после выключения зажигания, работает на протяжении 1,3 или 6 мин. По умолчанию таймер выключен, для его активации необходимо его включить и запрограммировать необходимое время работы:

    • При заведенном двигателе машина ставится на ручной тормоз;
    • Автосигнализация начинает отсчитывать время;
    • Вытаскивается ключ из замка зажигания;
    • При необходимости включается опция «Охрана». до тех пор, пока не появится звук или не изменится светодиод на зеленый цвет с последующим нажатием клавиши ((|к .

      Самостоятельно разблокировать или отключить сигнализацию можно разными способами. Если основные приемы не помогают, машину лучше отогнать в сервисный центр, где переустановят операционную систему, уберут неполадки и восстановят сигнализацию.

      Все способы отключения сигнализации в машине без брелка

      Противоугонные системы прочно вошли в нашу жизнь. В настоящее время трудно представить какой-либо современный автомобиль, лишенный этой полезной опции. Производители представленных систем из года в год предлагают автолюбителям всё новые и новые разработки, разительно отличающиеся от своих предыдущих аналогов.

      Претерпевая кардинальные изменения, охранные системы автомобиля становятся практически неуязвимыми для любителей лёгкой наживы. Но, вместе с тем, с появлением таких новинок на автомобильном рынке, автомобилисты порой сталкиваются с целым рядом проблем, касающихся использования подобных средств защиты.

      К примеру, возникают ситуации, когда противоугонная система даёт сбой и возникает необходимость в её отключении без брелока. Этой проблеме и посвящена представленная статья.



      Из-за чего ломается охранная система автомобиля

      Любая система, включающая в себя отдельные элементы, в процессе эксплуатации подвергается износу. Противоугонные системы отнюдь не являются исключениями. Зачастую возникают нештатные ситуации, которые заставляют владельца автомобиля серьезно понервничать.

      В рамках представленной проблемы будет вполне целесообразно сделать небольшое отступление. Нужно понимать, что бесперебойная работа защитных систем автомобиля складывается из целого ряда факторов. Во главе угла стоит комплексное систематическое обслуживание и уход за элементами данного устройства.

      Внезапный отказ в работе сигнализации может быть вызван различными причинами.

      Наиболее распространенные среди них:

      1. Низкий уровень заряда батареи брелока;
      2. Механический износ клавиш брелока;
      3. Окисление токопроводящих элементов;
      4. Нарушение подачи питания на блок управления сигнализацией;
      5. Перегорание соответствующего предохранителя.

      В практике использования противоугонных систем нередки случаи, когда причиной отказа сигнализации становится банальный разряд батареи брелока/пульта. Для устранения проблемы потребуется просто-напросто произвести замену батарейки.

      Сама по себе данная операция не должна вызвать особых затруднений. Единственное на что следует обратить внимание – последовательность дальнейших действий после смены батарейки.

      Важно помнить, что для повторной активации системы, в случаи с противоугонными устройствами, потребуется произвести некоторые действия.

      В ряде случаев необходимо 6 раз нажать на кнопку закрытия и открытия дверей. Для более подробного ознакомления с представленным алгоритмом необходимо ознакомиться с мануалом.

      Длительное и небрежное использования брелока сигнализации может привести к тому, что его элементы управления попросту утратят свою работоспособность. В большей степени данная проблема затрагивает клавиши открывания и закрывания дверей, ввиду наибольшей частотности их использования. Такая ситуация потребует от своего владельца ремонта брелока или его замены с последующей процедурой его прописки в памяти системы.

      Нарушение герметичности рабочих элементов пульта сигнализации может привести к тому, что внутрь его попадёт влага. Кроме всего прочего брелок можно нечаянно выронить в лужу и т.п. Попавшая внутрь влага приводит к окислению контактных элементов и препятствует прохождению тока через них.

      Таким образом, кнопки перестают отзываться при их нажатии. В данном случае потребуется произвести разбор ключа с последующей ревизией всех токопроводящих элементов.

      Причиной неисправности сигнализации может стать нарушения в подачи питания на блок управления. Чтобы исключить эту причину из перечня вероятных неисправностей, необходимо вооружиться мультиметром. С его помощью следует проверить провода «на обрыв», а также убедиться в наличии требуемого напряжения на подводных выводах.

      Скачок напряжения или короткое замыкание в цепи противоугонной системы может привести к перегоранию предохранителя. Поэтому следует принять во внимание и эту причину. Стоит отметить, что замена предохранителя – дело нехитрое.

      В данном случае важно разобраться, что послужило причиной его перегорания. Есть вероятность того, что всему виной нарушение изоляции токопроводящих линий.


      Способы отключения сигнализации

      Аварийное выключение противоугонной системы предусматривает ряд альтернативных способов и приемов, которые помогут владельцу автомобиля выйти из сложившейся ситуации победителем.

      Итак, рассмотрим наиболее эффективные методы по обесточиванию защитных систем автомобиля в различных обстоятельствах.

      С брелка

      Самый упрощенный вариант в данном случае предполагает использование штатного брелока. Если основной пульт приказал долго жить, всегда можно воспользоваться запасным, если таковой имеется. Отключение сигнализации с его помощью предполагает все те же действия, что при использовании штатного дистанционного устройства.

      Сложности возникают тогда, когда местонахождение запасного брелка неизвестно. Такое положение дел вынуждает водителя прибегнуть к другим, более радикальным методам решения проблемы.

      Путем обесточивания

      Представленный способ деактивации противоугонной системы включает в себя ряд оперативных действий. А именно:

      • отключение клеммы АКБ;
      • обесточивание/демонтаж провода контроля выключения зажигания;
      • демонтаж реле блокировки.

      Стоит отметить, что в некоторых случаях отыскать питающее реле – задачка не из лёгких. Зачастую, в целях безопасности, при установке сигнализации реле располагают в труднодоступных местах

      При помощи секретной кнопки

      Аварийное отключение противоугонной системы предполагает использование так называемой секретной кнопки, именуемой «Valet». Её активация позволяет перевести систему в так называемый сервисный режим.

      Если у владельца возникли трудности с её поиском, достаточно найти контрольный индикатор – мерцающую красную лампочку. Где-то в непосредственной близости установлена и эта заветная кнопка.

      Итак, последовательность действий в данном случае выглядит следующим образом:

      • обесточить автомобиль, скинув клемму «+» АКБ;
      • отключить питание от звуковой сирены;
      • поставить клемму на своё законное место;
      • выставить ключ в положение «КЗ»;
      • сделать одно нажатие на кнопку Valet;
      • отключить зажигание.

      Представленная процедура для различных типов противоугонных систем разительно отличается. В некоторых случаях, для получения желаемого результата, требуется произвести до 6 кратковременных нажатий на указанную кнопку.

      В любом случае, перед тем как брать данный прием на вооружение, желательно подробно ознакомится с инструкцией к конкретному типу сигнализации.

      Кодирование

      Еще один прием в копилку автолюбителям – так называемое кодирование. Суть его заключается в том, что для разблокировки противоугонной системы необходимо ввести специальный шифр.

      Представленная процедура состоит из следующих этапов:

      • отключение сирены;
      • замыкание цепи «КЗ»;
      • активация сервисной кнопки;
      • выключение зажигания.

      В зависимости от того, сколько символов вбирает в себя конкретный пин-код, столько же повторяется вышеуказанная процедура. Пин-код вводится нажатием сервисной кнопки. Так, для ввода 4-ки, необходимо нажать 4 раза и т.п.

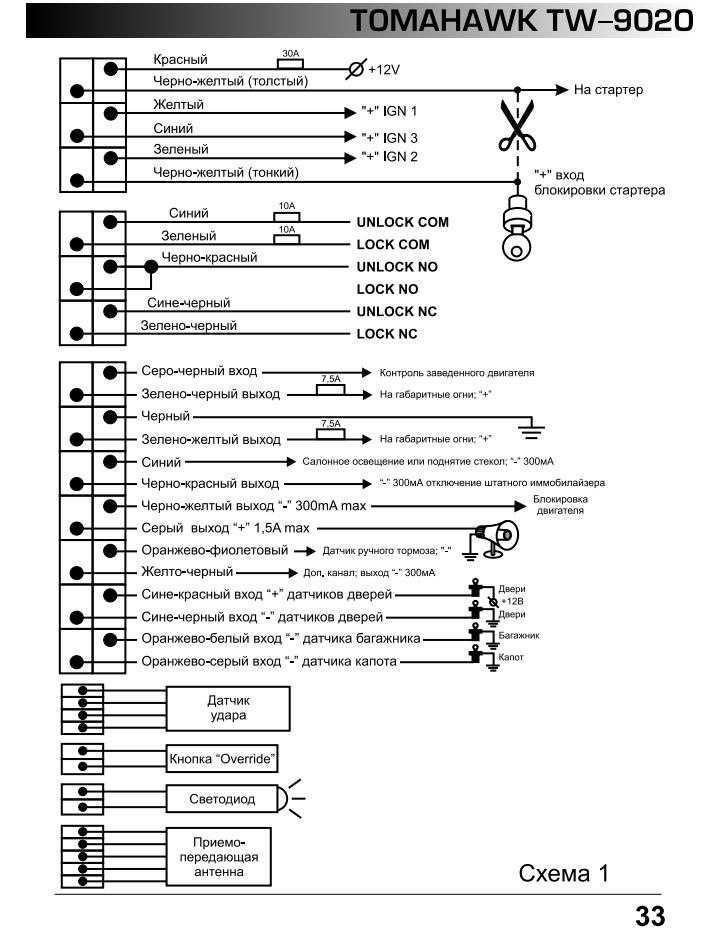

      Брелок Томагавк 9020: инструкция по применению

      Инструкция брелка Tomahawk TW 9020 содержит основную информацию по работе с элементом:

      • последовательность активации режимов;
      • принцип действия во время программирования;
      • список доступных опций;
      • описание индикаторов дисплея;
      • как правильно использовать, подключить устройство;
      • возможные неисправности, способы их устранения.

      Полная инструкция имеет более 40 страниц описания. Посмотреть руководство можно тут.

      Мануал входит в штатный комплект и содержит описания основных пунктов, касательно использования сигнализации:

      • требования завода по монтажу;
      • подготовительные работы;
      • порядок действий;
      • порядок настройки;
      • способ и правильная последовательность калибровки ударных сенсоров;
      • правильность подключения электропроводки;
      • возможность сопряжения с разными типами КПП;
      • расшифровка индикации брелков;
      • рекомендуемое место установки кнопки аварийного отключения.

      Как самому отключить сигнализацию различных фирм

      Широкий ассортимент противоугонных систем не позволяет придерживаться универсальной методики аварийного отключения сигнализации.

      Дело в том, что практически каждая из них отличается характерными особенностями, присущими только ей. Рассмотрим приемы деактивации защитных систем автомобиля, представленных популярными в России брендами.

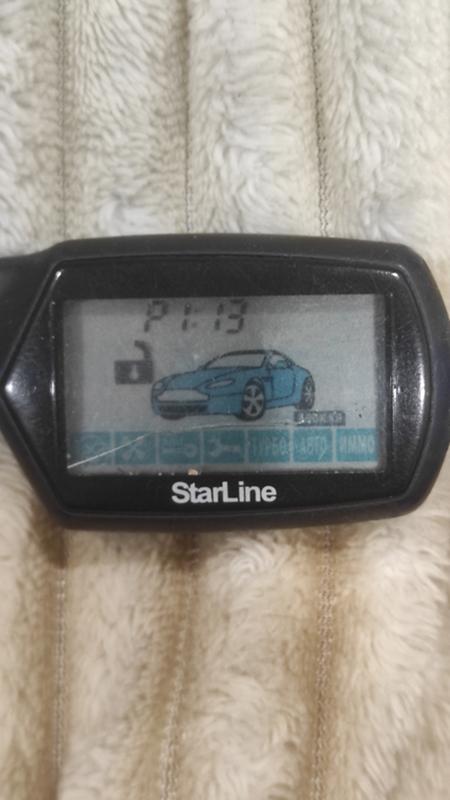

      Старлайн

      Если мы имеем дело с сигнализацией Сталайн, следует придерживаться такой последовательности действий:

      • проникнуть в салон и занять место водителя;
      • повернуть ключ в положение «КЗ»;
      • спустя не более 6 сек нажать на сервисную кнопку;
      • удерживать кнопку во включенном положении до появления гудка;
      • вернуть ключ в исходное положение;
      • сигнализация отключена.

      Аллигатор

      Этот хищник вовсе не такой непокорный, как может показаться на первый взгляд. Чтобы его приручить достаточно повторить следующую комбинацию действий:

      • отворить дверь ключом;
      • усесться в кресло водителя;
      • замкнуть цепь «КЗ»;
      • ввести кодовое число при помощи сервисной кнопки.

      По завершении вышеобозаченных мероприятий, Аллигатор перестанет издавать душераздирающие звуки и позволит вам завести автомобиль.

      Томагавк

      Справиться с Томагавком тоже довольно просто. Для этого нужно попасть в салон авто, включить зажигание и произвести 4 нажатия на аварийную кнопку. Уложиться нужно в 20 сек., иначе данные действия ни к чему не приведут.

      Шериф

      С Шерифом всё обстоит несколько иначе. В зависимости от разновидности данной противоугонной системы, приемы аварийного отключения несколько разнятся.

      В большинстве случаев, для того, чтобы вывести сигнализацию из активного состояния, достаточно включить зажигание и нажать аварийную кнопку. Выключив зажигание, система, как правило, больше не подаёт признаков жизни.

      Пандора

      В случае с Пандорой без использования защитного кода никак не обойтись. Пошаговая инструкция предполагает:

      • открытие авто;
      • замыкание цепи «КЗ»;
      • ввод первого значения цифрового шифра;
      • отключение и повторное включение зажигания;
      • ввод следующего числа.

      Вышеуказанная процедура должна повториться 4 раза (4-х цифровой шифр). При благоприятном стечении обстоятельств, после введения последнего символа и выключения зажигания, система должна отключиться.

      Шерхан

      Для данного вида сигнализации существует свой алгоритм действий. Он предполагает следующие шаги:

      • проникновение внутрь автомобиля;
      • замыкание цепи зажигания по истечении не более 3 сек после открытия двери.

      Если всё пошло по плану, в момент включения зажигания аварийная сирена должна отключиться. В это время должна загореться аварийная сигнализация автомобиля. Наличие указанных признаков говорит о том, что система блокировки стартера отключена, и Вы можете завести автомобиль и начать движение.

      Пантера

      Чтобы приручить этого хищника, достаточно повторить все вышеуказанные действия. Подобные мероприятия уместно использовать в случае с моделью CL-600.

      Всем счастливым обладателям версии CLK-450 придётся прибегнуть к процедуре ввода защитного шифра посредством нажатия на заветную кнопку Valet. Данное действие производится при включенном зажигании. Ввод каждого символа предвосхищает размыкание и замыкание цепи зажигания ключом.

      Мангуст

      Наличие подобной противоугонной системы требует несколько иного подхода для реализации стратегии аварийного отключения. А именно:

      • открыть автомобиль и сесть за водительское кресло;
      • замкнуть цепь «КЗ»;
      • ввести первый цифровой символ пин-кода при помощи кнопки Valet;
      • выключить и снова включить зажигание;
      • вести второй цифровой символ;
      • вернуть ключ в исходное положение;
      • система деактивирована.

      Центурион

      Центурион окажется не таким уж неприступным, если воспользоваться следующим приёмом:

      • проникните внутрь салона;
      • поверните ключ в положение «КЗ»;
      • введите первую цифру защитного кода;
      • выключите зажигание и вновь включите его;
      • введите следующую цифру шифра;
      • повторяйте процедуру до полного ввода шифра.

      Сталкер

      У Сталкера в этом отношении очень много общего с Центурионом. Последовательность операций полностью совпадает с алгоритмом предшественника. Тем не менее, нередки случаи, когда при установке Сталкера, аварийная кнопка не предусмотрена.

      В таком случае, для деактивации системы потребуется демонтировать реле блокировки под приборной панелью.

      Предназначение режима Valet на сигнализациях Tomahawk

      Самое главное предназначение режима Valet заключается в том, что противоугонная система Tomahawk располагает большим комплексом охранных услуг.

      Эти услуги, в то же время, не всегда должны быть включены, для того, чтобы система автомобильной сигнализации работала более эффективно на протяжении длительного промежутка времени.

      Иными словами, если водитель оставляет собственное транспортное средство на ремонт в автомобильной мастерской, то данная функция должна быть отключена, чтобы рабочие смогли проводить комплекс необходимых работ с автомобилем для придания полной безопасности при движении по дорожному покрытию.

      При включенном режима валет на дисплее брелока Tomahawk будут моргать символы zz!

      Существуют и другие причины, по которым системный режим Валет должен периодически отключаться. Например, если вы оставляете автомобиль в надежном месте, в гараже. В этом случае нет необходимости пользоваться комплексом охранных услуг, если вы абсолютно уверены в безопасности нахождения вашего транспортного средства в условном установленном месте.

      Читать дальше: Камаз с прицепом видео

      В каких случаях требуется отключение сигнализации?

      Аварийное отключение, перезагрузку сигналки или полное ее отключение проводят столкнувшись с невозможностью попасть в автомобиль. Машина не заводится или не реагирует на команды владельца из-за сбоя в работе брелка или неисправности самой системы сигнализации.

      Основные ситуации, которые могут привести к сбоям в работе системы охраны:

      1. Наличие большого количества радиопомех. Данная ситуация типична городам и шумным мегаполисам. Радиосигналы, посылаемые большим количеством мобильных телефонов, беспроводными сетями Wi-Fi и наличие большого количества радиоэлектроники негативно сказывается на работе устройства.
      2. Сбой в работе системы блокировки. Это довольно редкий вид поломки, но нельзя его исключать. Выход из строя узла блокировки может быть спровоцирован механическим ударом, севшей батареей, попаданием влаги на электросхемы, коротким замыканием на плате.

      Сигнализация Томагавк TZ 9020: неисправности

      Система Tomahawk TZ 9020 не отличается улучшенной надёжностью. Проблемы с качеством сборки здесь проявляются довольно часто и могут проявиться неожиданно в непредвиденной форме. Однако причины того, что устройство глючит в 90% идентичны:

      • механическое повреждение брелка или одного из блоков сигнализации;
      • КЗ бортовой сети;
      • нарушение герметичности модулей – попала вода;
      • окисление или повреждение проводки/контактов;
      • разряд АКБ или батарейки пульта;
      • естественный износ сборки;
      • слетела прошивка (программный сбой).

      Если охранная система на автомобиле не работает, устранить неисправность можно самостоятельно.

      1. Проверить заряд элементов питания.
      2. Изучить детали на предмет отхождения клемм, окисления контактов или механических повреждений. Отдельно необходимо внимательно проверить сам ключ.
      3. Постараться перезагрузить сигнализацию, отключив её от аккумулятора.
      4. Выполнить полный сброс до заводского состояния.

      Как отключить систему автосигнализации с брелка?

      Перед тем как начать процедуру отключения сигнализации полностью, необходимо ознакомиться с инструкцией к системе Tomahawk 9010 и руководством по ее эксплуатации. В мануалах описаны все шаги для того, чтобы безопасно разблокировать автомобиль и деактивировать сигналку.

      Обычное снятие автомобиля с режима охраны производится с помощью кнопки на брелке, которая имеет иконку «замок открыт» или «замок закрыт». Однократное нажатие снимает или ставит авто на защищенный режим.

      Стандартное отключение сигнализации

      Отключение сигнализации Tomahawk 9010, 9020, 9030, 434, 7010, 9010 с брелка осуществляется:

      1. На устройстве управления необходимо нажать один раз вторую кнопку брелка. Сирена дважды издаст звуковой сигнал, при этом будут моргать габаритные огни, что подтвердит успешность проведения операции.
      2. После этого двери автомобиля разблокируются автоматически. Свет фар также будет выключен.

      Тихое отключение сигнализации

      Функция тихого отключения предпочтительна для владельца автомобиля, так как светошумовые сигналы во время операции не подаются.

      Для тихого отключения необходимо:

      1. На управляющем устройстве нажимать первую кнопку, а затем сразу же вторую. При этом световой сигнал подастся два раза, а звуковой подаваться не будет.
      2. Система войдет в бесшумный режим.

      Как отключить автозапуск

      Автозапуск автомобиля — особая настройка в системе сигнализации, благодаря которой система будет автоматически запускать двигатель в зависимости от запрограммированного времени.

      Для того чтобы отключить функцию автозапуска автомобиля, необходимо на брелке нажать следующую комбинацию клавиш:

      1. На две секунды кнопку «открытый замок/ключик»;
      2. Один раз кнопку «закрытый замок/z Z».

      Автомобиль подаст световой сигнал фарами либо заведет мотор машины. В зависимости от прошивки программного обеспечения и марки авто сигналы могут быть другими.

      Как отключить будильник в сигнализации Tomahawk 9010

      Автоматическое включение будильника на пейджере сигнальной системы можно деактивировать, предприняв шаги:

      1. Нажать и держать 5 секунд клавишу «F» на брелке. Пульт издаст звуковой сигнал, и на дисплее заморгают часы.
      2. Нажать 4 раза клавишу «F».
      3. Нажать на кнопку с перечеркнутым динамиком (рядом с кнопкой «F»). На дисплее загорится надпись «OFF».
      4. Нажать и удержать клавишу «F» 5 секунд.
      5. Будильник выключен.

      Как отключить автосигнализацию Томагавк 9010 без брелка

      Отсутствие брелка сигналки или его неработоспособность запрещают доступ к авто. Отключить сигнализацию Tomahawk 9010 без брелка можно вручную. В таком случае система будет деактивирована в аварийном режиме. Для этого предусмотрены несколько способов. Один из них — аварийный, заключается в совершении небольшого количества последовательных, четко прописанных в инструкции шагов и действий.

      Если же аварийное отключение и перезагрузка устройства не помогла, то решение этой неполадки нужно будет искать в полном обесточивании системы. Это самый крайний вариант, и неаккуратное и непоследовательное вмешательство в электросети автомобильной сигнализации может спровоцировать проблему в дальнейшей эксплуатации. Поэтому обратитесь к профессионалу или же четко следуйте руководству по эксплуатации.

      Как отключить автосигнализацию своими руками, рассказывается на видео от пользователя Яков Топорков.

      Аварийное отключение сигнализации

      Отключение сигнализации Tomahawk 9010, 9020, 9030 в аварийном режиме имеет некоторые различия.

      Tomahawk 9010

      Порядок действий при отключении:

      1. Сядьте в автомобиль и закройте все двери.
      2. Включите зажигание, но не запускайте мотор автомобиля.
      3. Нажмите кнопку Override 4 раза. При этом произойдет перезагрузка системы сигнализации.
      4. Выключите зажигание. Система охраны автомобиля подаст световой сигнал фарами два раза и дважды сработает сирена, что подтвердит успешное проведение операции.
      Tomahawk 9020

      Аварийное снятие с охраны данной системы происходит по аналогии с предыдущей версией, но с небольшим изменением:

      1. Откройте дверь и включите зажигание.
      2. Нажмите Override З раза.
      3. Выключите зажигание. Сирена издаст 2 звуковых сигнала, габаритные огни вспыхнут 2 раза.
      4. Режим охраны будет отключен немедленно.
      Tomahawk 9030

      При аварийном отключении сигнализации в этой системе нужно:

      1. Открыть дверь и включить зажигание, не запуская мотор авто.
      2. Нажать сервисную кнопку Override три раза.
      3. Выключите зажигание, в течение 20 секунд система охраны автомобиля издаст светошумовые сигналы. Дважды активируется сирена и дважды зажгутся габаритные огни, чем подтвердят успех операции.

      Как СНЯТЬ с охраны сигнализацию Томагавк кнопкой Valet, рассказано на ролике канала AVTOservis Nikitin.

      Снятие автомобиля с режима охраны с помощью PIN-кода

      Если запрограммирован специальный PIN-код для аварийного отключения сигнализации, то снятие с охраны будет производиться именно в соответствии с кодом.

      Данный пароль позволяет владельцу автомобиля аварийно снять его с охраны, а также отключить систему блокировки автомобиля при активированной опции Anti-Hijack на втором и третьем уровне защиты.

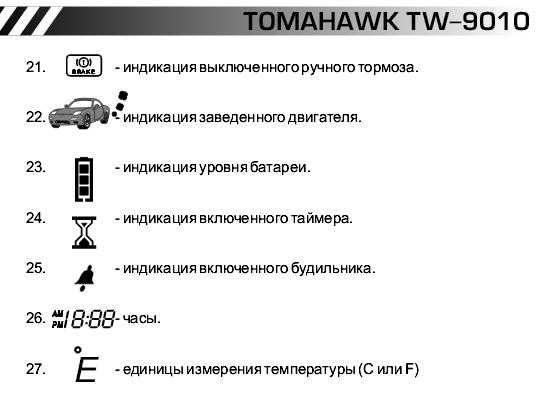

      Если у вас установлен пин-код, то на дисплее брелка будет отображаться в перманентном формате надпись «PIN CODE». Сам пароль состоит из двух цифр — X и Y. Заводская система персональной идентификации предусматривает кодировку 1-1.

      Для того чтобы отключить сигнализацию с помощью кода, необходимо четко следовать инструкциям и выполнять следующие действия:

      1. Откройте дверь и включите зажигание.
      2. Нажмите сервисную клавишу Valet такое количество раз, которое установлено при программировании. Это число должно соответствовать цифре X.
      3. Выключите зажигание.
      4. Включите зажигание повторно.
      5. Нажмите сервисную кнопку Valet количество раз, которое соответствует цифре «Y»
      6. Выключите зажигание.
      7. Если PIN-код введен верно, то система подаст светошумовой сигнал и подтвердит снятие автомобиля с охраны.

      Обратите внимание, что если вы ввели PIN-код неверно на каком-либо этапе, то придется его вводить повторно.

      Обесточивание системы сигнализации

      Если же ни один из методов не помог перезагрузить сигнализацию Tomahawk и не решил проблему отключения, то придется обратиться к крайнему способу — обесточиванию системы.

      Метод может сработать в более старых версиях системы охраны автомобиля. Новые системные и технические решения не позволяют при обесточивании системы проникнуть в машину. Кроме того, автосигнализации крепятся без доступа к их электроцепям извне.

      Четко прописанных шагов по обесточиванию системы сигнализации в руководстве не предусмотрено. Некоторые пользователи пытаются найти реле и предохранитель, которые питают систему подачи электроэнергии, и отключить их. Но эту операцию лучше проводить специалисту или сервисному центру.

      Как подключить сигнализацию Томагавк TZ 9020: инструкция по установке

      В комплекте поставляется руководство по эксплуатации. Внутри документа содержится вся информация для возможности установки охранного комплекса своими руками, без привлечения посторонних специалистов.

      1. Предпочтительное место монтажа головного и вспомогательных блоков.
      2. Распиновка электропроводки – схема подключения фишек, проводов.
      3. Рекомендации по размещению клавиши аварийной блокировки.
      4. Допускается подсоединение дополнительного оборудования.
      5. Последовательность программирования.
      6. Пропись и настройка ключей.
      7. Возможность подвязки новых брелков.
      8. Вероятные неисправности и способы их устранения.

      Некоторые пользователи покупают сигнализации БУ или теряют сервисную документацию, что делает невозможным её настройку. У нас можно смотреть подробную инструкцию онлайн.

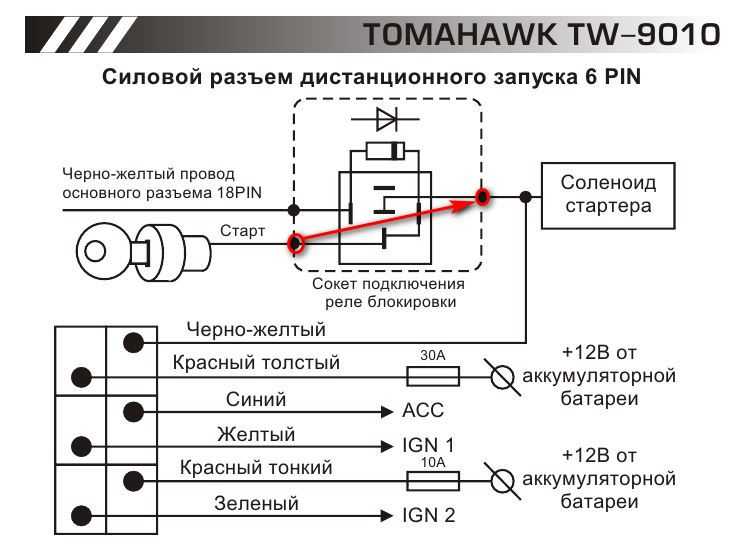

      Охранный комплекс Tomahawk TW-9020 имеет классическую схему подключения. Прежде всего, перед началом инсталляции отключите бортовое питание а/м (отсоедините “-” клемму аккумулятора). Для выбора мест установки блоков охранной сигнализации ТОМАГАВК 9020 руководствуйтесь следующими принципами:

      • Скрытность установки.
      • Отсутствие вблизи блоков источников выделения тепла и влаги.
      • Предусмотрите минимальное влияние друг на друга штатной электроники и блоков сигнализации.

      Внимание! Излучающая антенна должна быть установлена вдали от блоков управления сигнализации и а/м. Старайтесь при установке минимизировать длину проводов.

      1. Электронный блок управления сигнализации устанавливается внутри салона а/м. Приемо-передающую “RF” антенну системного блока для получения максимальной дальности действия необходимо расположить максимально высоко, не соприкасать с металлическими предметами, жгутами электропроводки.
      2. Сирена устанавливается в моторном отсеке, в недоступном месте, если Вы используете автономную сирену, обеспечьте доступ к скважине сервисного ключа. Сирена должна быть установлена рупором вниз, это исключит попадание влаги. Места соединений проводов лучше спланировать внутри салона для меньшего окисления.
      3. Все сильноточные цепи (питание, габаритные огни, центральный замок и т.д.) должны быть защищены плавкими предохранителями соответствующего номинала.
      4. Триггеры капота, багажника врезаются в защищенные от влаги места, недоступные при закрытом капоте, багажнике. Периодически триггеры необходимо смазывать во избежание заедания и коррозии.
      5. Датчик удара устанавливается в салоне, идеальным можно считать центр а/м, крепится к металлу кузова саморезами или приклеивается.
      6. Дополнительные датчики устанавливаются в местах, обеспечивающих наилучшее качество работы.
      7. Контакты в местах разрывов цепей зажигания, стартера и т.д. рекомендуется пропаять.

      Монтаж автомобильного охранного комплекса осуществляется в полном соответствии с прилагаемыми инструкциями. Главной особенностью установки является соблюдение корректности подключения системы к бортовой электросети автомобиля. При правильном размещении комплектующих и подключении устройства к электросети гарантируется его эффективная работа без помех и перебоев.

      Основные блоки питания охранного комплекса должны располагаться с соблюдением определенных правил:

      • Электронный блок управления размещается внутри салона машины в труднодоступном месте, защищенном от воздействия влаги.
      • В моторном отсеке размещают сирену.
      • Цепи, по которым будет проходить большая сила тока, обязательно защищаются плавкими предохранителями.

      К автомобильной сигнализации обязательно должна быть приложена полная инструкция по эксплуатации, в которой подробно описаны функции системы, особенности ее установки и настройки.

      Охранный комплекс “Томагавк 9020” надежно защищает транспортное средство от проникновения, угона и взлома. Многофункциональная система предохраняет автомобиль от несанкционированного запуска двигателя и гарантирует его полную безопасность, предоставляя автовладельцу полную информацию о состоянии транспортного средства.

      Программирование брелка Томагавк 9020 проводится при его потере, порче, при неисправности центрального блока управления. Для самостоятельного программирования пульта автомобильной сигнализации понадобится кнопка «Валет» (служебная клавиша Оверрайд). Её можно найти на блоке предохранителей, на стойке лобового стекла, в бардачке, за пластиковой защитой со стороны водителя. В сервисе по установке охранной системы вам должны были показать её местонахождение.

      Кол-во пейджеров tw активация

      Фрагмент инструкции

      Как отключить с брелка

      Управлять рабочими параметрами автомобильной сигнализации Томагавк и отключать функцию защиты можно при помощи клавиш, смонтированных на пультах. В комплекте поставляется основное устройство, оборудованное дисплеем, и вспомогательный брелок с ограниченным радиусом действия.

      Стандартно

      Для деактивации комплекса 9010 используется воздействие на кнопку со значком запертого замка, расположенную на лицевой части пульта с дисплеем. После отпирания замков и подачи звукового и светового сигнала на табло загорается иконка замка с разомкнутой дужкой. На моделях 9020, Х5 и 9030 на главном пульте расположена кнопка с пиктограммой разомкнутого замка. Чтобы отключить автосигнализацию при помощи запасного пульта, потребуется воздействовать на кнопку со значками закрытого и открытого замка.

      Тихое отключение

      Чтобы выключить сигнализацию Tomahawk без подачи сигналов, требуется предварительно отключить сирену. Устройство деактивируется путем нажатия на клавишу с символикой перечеркнутого динамика.

      На машине срабатывает внешняя светотехника, затем владелец отключает режим охраны, воздействуя на клавишу с пиктограммой разомкнутого замка.

      На табло пульта отображается текущее состояние сирены.

      Отключение автозапуска

      Для отключения функции используется воздействие на кнопку с символом разомкнутого замка до подачи сигнала. Затем владелец коротко нажимает на кнопку с пиктограммой автомобиля с открытым багажником (для пуска по температуре) или со значком закрытого замка (отмена почасового алгоритма). На экране отключаются пиктограммы, при использовании вспомогательного пульта происходит изменение цвета контрольного светодиода.

      Отключение будильника

      Для отключения функции будильника на комплексе Х5 требуется удерживать 5 секунд клавишу с символом перечеркнутого громкоговорителя. После подачи двойного сигнала зуммером клавиша отпускается, а затем последовательно нажимается 4 раза. Функция деактивируется коротким воздействием на кнопку с символом автомашины с открытым багажником, на дисплее гаснет иконка колокольчика.

      Как отключить без брелка

      Процедура аварийного отключения сигнализации Tomahawk без брелока выполняется в случаях:

      • наличия эфирных помех, не позволяющих управлять комплексом при помощи пульта;
      • поломки приемопередающего блока сигнализации;
      • выхода из строя пульта;
      • появления сбоев в работе: после снятия охраны требуется перезапустить центральный блок с откатом настроек до заводских параметров.

      Аварийно

      Аварийное снятие с охраны комплекса Томагавк 9010 производится по алгоритму:

      1. Для активации режима тревоги требуется открыть дверцу ключом.
      2. Затем владелец включает цепи поддержки воспламенения рабочей смеси в двигателе и находит кнопку Валет (Override). На нее последовательно нажимают 4 раза.
      3. После изъятия ключа из замка подается двойной сигнал сиреной и лампами, указывающий на отключение защиты. Для проверки корректности процедуры следует запустить мотор.

      Аварийное отключение сигнализации Томагавк усовершенствованных моделей (например, 9020 или 9030) производится по аналогичной методике, — для отключения требуется троекратное воздействие на кнопку. Идентичный алгоритм используется и для выключения изделия X 5 Tomahawk. На перечисленных модификациях (кроме 9010) допускается программирование цифрового пароля. При активации режима процедура снятия с охраны при помощи сервисной клавиши не действует.

      Снятие автомобиля с режима охраны с помощью PIN кода

      Чтобы разблокировать сигнализацию при помощи пароля, требуется предварительно установить параметр в центральном блоке. На дисплее пульта комплекса X5 включается иконка Pin Code, на остальных моделях дополнительные значки не предусмотрены. Комплексы поддерживают 2-значный код, цифры вводятся при помощи кнопок пульта (в диапазоне от 1 до 4). При заводской поставке в память сигнализации внесено значение 1-1.

      Владелец отключает на машине комплекс по алгоритму:

      1. После открытия дверцы производится подключение зажигания. На автомобиле работает звуковая и световая индикации режима охраны.
      2. При помощи скрытой кнопки регулировки производится введение первого регистра пароля. Количество нажатий на клавишу равняется запрограммированному числу.
      3. Для перехода к вводу второго регистра требуется отключить систему поддержки воспламенения рабочей смеси в цилиндрах, а затем снова включить.
      4. По аналогии ввести вторую цифру, а затем вынуть ключ из замка. При корректном завершении процедуры подача сигналов тревоги прекращается, срабатывает световая и звуковая индикации отключения охраны. В случае ошибки требуется повторить процедуру ввода 2-значного кода.

      Снятие автомобиля с охраны с помощью PIN-кода

      Секретный Пин код состоит из двух цифр (заводское значение 11). Выполните следующие пункты.

      1. Откройте ключом водительскую дверь. Заорёт сирена, начнёт моргать светотехника.
      2. Включите зажигание.
      3. Введите первое значение ПИН-кода, нажимая сервисную клавишу (количество нажатий соответствует первому значению секретного пароля).
      4. Деактивируйте и активируйте зажигание.
      5. Вышеописанным способом введите второе число ПИН-кода.
      6. Выключите систему зажигания.
      7. Последует звуковой сигналы сирены и вспышка внешних приборов освещения.

      Читать дальше: Полироль для царапин doctor wax

      инструкция по снятию с охраны автомобиля без брелока, аварийная разблокировка системы

      В некоторых ситуациях автомобилисты задают вопрос, как отключить сигнализацию Томагавк без наличия брелка. Причиной подобному могут стать факторы:

      • утеря или поломка пульта;
      • разрядка элемента питания.

      Для экстренных случаев в охранном комплексе предусмотрена возможность его отключения без дополнительных элементов управления. Процедура осуществляется при помощи клавиши Оверрайд. В зависимости от модификации сигнализации, инструкция и последовательность действий может существенно отличаться. Следовательно, перед выполнением процедуры необходимо изучить паспорт конкретной модели.

      Упрощается поиск информации тем, что принцип действий для всех конструкций охранных комплексов Tomahawk аналогичен.

      Узнайте как пользоваться брелком Томагавк.

      Особенности отключения

      Если устройство глючит, тогда необходимо в обязательном порядке произвести его отключение. Для того чтобы выполнить это действие, необходимо ознакомиться с устройством автосигнализации. В ее состав входят такие части:

      • Основной блок;
      • Светодиодный индикатор;
      • Антенна;
      • Брелок;
      • Сервисная кнопка;
      • Датчик удара.

      Абсолютно все модели сигнализации томагавк характеризуются наличием инструкции, в которой рассказывается, как устройство снимается с охраны, если оно не работает.

      При ее отсутствии необходимо нажать вторую кнопку брелка. Данное приспособление оснащается светодиодным индикатором и двумя кнопками, поэтому найти одну из них будет достаточно просто.

      Кнопку необходимо нажать один раз. После этого сирена даст два сигнала, при которых будут мигать габаритные огни. Двери транспортного средства после этого откроются самостоятельно. Свет фар автомобиля также погаснет.

      Это интересно: Как переоформить машину на себя если хозяин умер

      Дополнительные функции

      Поиск автомобиля

      Чтобы найти свою машину на переполненной стоянке или в темное время суток, нужно дважды нажать на кнопку №1 «Багажник» в течение одной секунды. При этом парковочные огни вспыхнут шесть раз и столько же раз прозвучит короткая трель сигнализации.

      Паник-функция

      Этой функцией можно воспользоваться, чтобы привлечь внимание окружающих. Зажигание должно быть выключено. Одновременно нажимаем на кнопки №4 «Ключ» и №5 «Замок» и удерживаем их. Сирена издаст три продолжительных звуковых сигнала, габариты вспыхнут трижды, двери заблокируются, активируется режим охраны.

      Дистанционная активация режима Anti-Hijack

      Данный режим позволяет вернуть автомобиль в случае насильственного захвата. Для ее активации при включенном зажигании одновременно нажимаем на кнопки №4 «Ключ» и №5 «Замок». При этом светодиод начинает мигать, габариты вспыхивают один раз. Далее происходит следующее:

      • через 30-60 секунд после активации режима сирена издает предупредительные сигналы, на автомобиле вспыхивают габаритные огни;
      • через минуту после активации происходит блокировка двигателя и включается сирена.

      Отключение режима Anti-Hijack

      Чтобы отключить режим Anti-Hijack, включаем зажигание, жмем на кнопку Override в течение 3 секунд. Сирена издает три коротких трели. Выключаем зажигание. Режим Anti-Hijack отключается, но автомобиль остается в режиме охраны. Если запрограммирован PIN-код, то режим Anti-Hijack можно будет отключить только после введения этого кода.

      Особенности тихого отключения

      Многие пользователи при необходимости аварийного выключения устройства не хотят делать много шума. С этой целью можно произвести тихое отключение автомобильной сигнализации. Для снятия транспортного средства с охраны необходимо один раз нажать первую кнопку брелка.


      После этого сразу же нажимается его вторая кнопка. В автомобиле дважды зажгутся огни. Снятие с режима охраны в данном случае будет производиться совершенно бесшумно.

      В большинстве случаев с помощью брелока человек не может снять автосигнализацию с режима охраны, так как он не работает. Это объясняется севшей батарейкой приспособления. Отключение устройства в данном случае осуществляется в аварийном режиме.

      Для этого автовладельцу необходимо сесть за руль транспортного средства. После этого производится включение и выключение зажигания. Процедура эта повторяется такое количество раз, как и пин-код, установленный на устройстве. Если устройство глючит, то включать и выключать зажигание необходимо с интервалом менее одной секунды.

      После этого необходимо подождать в течение тридцати секунд. Система самостоятельно отключит режим охраны в этот промежуток времени. С помощью данного способа можно отключить автомобильную сигнализацию старого образца. Данный метод отключения для новых устройств не работает.

      Что такое режим Валет

      Некоторые современные модели оснащены режимом Valet Tomahawk. Он относится к группе служебных опций и отключает основную защиту установки. Валет применяется в случаях, если машина стоит в сервисном центре, а активизированная защита может препятствовать авторемонту.

      В некоторых устаревших устройствах Валет используется как с целью отключения защиты, так и для настройки всей сигнализационной системы. В большинстве ситуаций кнопка Валет скрыта в автосалоне, т.к. ее могут нажать угонщики для отключения всего оборудования.

      Возможные причины поломки

      Причин, по которым сигнализация вышла из строя, существует не так много. Однако с ними нужно обязательно разобраться с тем, чтобы знать, как отключить сигнализацию на машине. Итак, к причинам относится:

      • Наличие радиопомех. Особенно это актуально для мегаполисов и мест большого скопления автомобилей и различной электроники. Дело в том, что современные электронные приборы являются источниками радиоволн, которые при определенных условиях могут мешать и глушить друг друга. Это относится и к сигналам, которые излучают брелоки автомобильной сигнализации. Например, если рядом с вашей машиной стоит автомобиль с неисправной сигнализацией, которая издает свой сигнал, то бывают случаи, когда он перебивает импульсы, посылаемые “родным” брелоком. Для устранения попробуйте подойти ближе к блоку управления сигнализацией и активируйте брелок там.
        Внутренности брелка сигнализации
      • Поломка брелока (пульта управления). Такое происходит достаточно редко, однако проверить такую гипотезу все же следует. Это может произойти из-за сильного удара, намокания, или по неизвестным внешне причинам (выход из строя элементов внутренней микросхемы). Самая простая поломка в данном случае — разрядка батарейки. Этого следует избегать, и своевременно менять в пульте элемент питания. Если у вас брелок с односторонней связью, то для диагностики батарейки достаточно нажать на кнопку и посмотреть, засветилась ли сигнальная лампочка. Если этого не произошло — батарейка нуждается в замене. Если вы пользуетесь брелком с двусторонней связью, то на его дисплее вы увидите индикатор заряда батареи. Если у вас есть запасной брелок — попытайтесь использовать его.
      • Разрядка АКБ автомобиля. При этом обесточиваются все системы машины, в том числе и сигнализация. Поэтому необходимо следить за уровнем заряда батареи, особенно в зимнее время. Если аккумулятор действительно разряжен, то можно открыть двери просто ключом. Однако, когда вы откроете дверь, сработает сигнальная система. Поэтому рекомендуем вам открыть капот и отключить минусовую клемму на аккумуляторе. Чтобы отключить сигнализацию и запустить двигатель, можно попробовать “подкурить” от другого автомобиля.

      Рассмотренные проблемы можно устранить двумя путями — с использованием брелока и без него. Рассмотрим их по порядку.

      Общие рекомендации

      Как было продемонстрировано, на Tomahawk отключение без брелка слишком примитивно и не рассматривается как соответствующее требованиям к стойкости охранных систем к взлому. Поэтому стоит дополнительно обезопасить себя:

      • Не применять «традиционные» места установки кнопки Override – под панелью приборов, за лючком салонного блока предохранителей.
      • Заменить стандартную кнопку другой – например, фальшивым тумблером включения противотуманных фонарей. Проводка не должна себя выдавать, откровенно идя к центральному блоку сигнализации.

      Идеальный вариант – это установка дополнительного иммобилайзера с носимой меткой как основной барьер защиты автомобиля. При этом очевидно дешевая сигнализация будет скорее «отвлекающим маневром», в то время как присутствие иммобилайзера себя не выдаст. Подумайте и о механических противоугонных устройствах, не забывая, что и они отличаются по эффективности – об этом написано в соответствующей статье. Однако в совокупности это обойдется как покупка сигнализации более высокого класса.

      Поэтому стоит задуматься о более дешевых способах защиты машины, если финансовый вопрос становится основной причиной покупки бюджетной сигнализации – установить «секретный» тумблер блокировки важных цепей двигателя, перепиновать OBD-разъем для усложнения отключения штатного иммобилайзера автомобиля и так далее. В совокупности эти несложные меры уже могут уберечь автомобиль, тем более что на недорогих машинах угонщику нет смысла долго возиться, можно попробовать угнать одну из множества однотипных.

      Это интересно: Как отключить сигнализацию на машине без пульта

      Особенности сигнализации

      Оборудование имеет максимально корректную интеграцию, что обеспечивает органичное наращивание противоугонного потенциала. Если возникает угроза взлома или угона автомобиля, то на брелок сигнализации приходят соответствующие оповещения.

      Если этого не происходит, то это обозначает, что система глючит. В данном случае необходимо провести отключение и включение оборудования. Если после этого система не работает, тогда необходимо воспользоваться услугами специалиста.

      Благодаря применению современных технологий в производстве оборудования обеспечивается его максимально низкая шумопроизводительность. Подробные сведения содержит инструкция. Охранная система характеризуется наличием mini-USB порта, которым производится обновление программного обеспечения.

      Брелок имеет пиктограммные кнопки с подсветкой, что обеспечивает максимально удобное его применение в любое время суток. В приспособлении используются светодиодные индикаторы, что обеспечивает высокий уровень яркости подсветки. Удобства во время применения брелоков обеспечиваются благодаря совпадению функционального назначения их кнопок.

      Характеристики работы оборудования

      Оборудование оснащается инновационным базовым блоком и новым брелоком, который способен полноценно выполнять свои функции на внушительном расстоянии. Автомобиль надежно защищается от взломов благодаря современному коду шифрования.

      Контроль напряжения бортовой сети автомобиля осуществляется специальной программой. Автосигнализация может самостоятельно производить отключение датчиков в соответствии с зонами.

      Неоспоримым преимуществом сигнализации является то, что она имеет два брелока, с помощью которого ней можно управлять на значительном расстоянии.

      Один из брелоков имеет жидкокристаллический дисплей, что обеспечивает удобства во время применения устройства. На дисплей выводится информация, что позволяет автовладельцу постоянно отслеживать работоспособность системы.

      Брелок имеет подсветку, что предоставляет удобства во время управления устройством в темное время суток. Расширение функционала сигнализации обеспечивается благодаря наличию обратной связи. Когда брелок принимает сигнал, то включается световая индикация, что приводит к упрощению управлением оборудованием.

      Оборудование защищено от взлома благодаря инновационному динамическому коду шифрования. С помощью брелока осуществляется отключение сигнализации.

      Отключить автосигнализацию можно с легкостью самостоятельно с применением определенного алгоритма действий. Выполнить это действие можно с брелоком или без него.

      Автосигнализацией называется электронное устройство, установленное на автотранспортном средстве и предназначенное для предупреждения его от угона или похищения деталей, компонентов авто и вещей, находящихся в нем.

      Вам понадобится

      Инструкция; — брелок от сигнализации.

      Инструкция

      сервисной кнопкиподробная инструкцияэлектронного устройства

      Другие новости по теме:

      Чем сложнее сигнализация, тем труднее преступнику угнать автомобиль. Конечно, в обычных обстоятельствах это только придает уверенности в завтрашнем дне. Однако если что-то пойдет не так, можно ли отключить сигнализацию самостоятельно? Вам понадобится — инструкция к сигнализации; — кусачки; —

      Наверное, каждый автолюбитель сталкивался с такой ситуацией, когда требовалось обнулить настройки сигнализации. Давайте посмотрим, как это можно сделать за несколько простых шагов. Вам понадобится — пульт управления сигнализацией; — руководство по эксплуатации. Спонсор размещения P&G Статьи по

      Режим Valet является сервисным режимом автосигнализации. В этом режиме отключены все охранные функции сигнализации. Это необходимо в том случае, если вам, например, нужно оставить автомобиль в сервисе на ремонте. Вам понадобится — Пульт управления охранной системой; — Руководство по эксплуатации

      Автомобильные турботаймеры устанавливают на машины для продления срока службы турбин. Устройство должно защитить двигатель, оснащенный турбонаддувом и предотвратить преждевременный износ и повреждения, которые могут наступить вследствие тепловых воздействий. После выключения зажигания турботаймер

      Сигнализация Pantera – одна из самых известных на рынке противоугонных систем. Она имеет множество модификаций, позволяющих системе гибко подстраиваться под запросы потребителей. Серия SLK, предназначенная для России, функционирует в огромном диапазоне температур, а повышенная помехозащищенность

      Сигнализация с автозапуском очень удобна зимой, особенно если в вашем регионе часты морозы. Температуру, при которой будет заводиться двигатель, как правило, устанавливают при монтаже системы. Но если вы производите монтаж сигнализации самостоятельно или хотите поменять температуру – попробуйте

      Причины для отключения охранной системы

      Полностью перезагрузить или разблокировать «сигналку» авто Tomahawk необходимо в случае невозможности попадания в салон транспортного средства. Иногда двигатель машины не заводится либо система не реагирует на команды, отправляющиеся с коммуникатора.

      Причины, при которых пользователю необходимо производиться перезагрузку или экстренно выключать режим охраны:

      • Появление помех на местности. Такая проблема характерна для крупных городов. Заглушить сигнал, отправляющийся с брелока, могут промышленные предприятия, трансформаторные подстанции, большое скопление мобильных устройств и радиотехники. Если радиоканал на 434 Мгц занят, то команды будут выполняться через раз либо сигнализация вовсе перестанет на них реагировать.
      • Сбой в функционировании системы блокировки. Такая неисправность может быть обусловлена механическим ударом, разрядом аккумулятора авто, воздействием влаги на электросхему блока управления или коротким замыканием.
      • Выход из строя коммуникатора. Пользователю приходится по несколько раз нажимать на кнопки для программирования функций или для того, чтобы снимать авто с охраны. Если сигнализация не может разблокироваться, это обусловливается либо механической, либо программной неисправностью брелока. Возможен также разряд элемента питания, установленного в устройстве.

      Это интересно: Когда менять масло в акпп Элантра

      Описание и характеристики

      На рынок выходят довольно качественные продукты данного производителя, которые отличаются приемлемой ценой, в том числе, когда дело касается «топовых» моделей с диапазоном 434 и 868 МГц и встроенной памятью.

      Вот только несколько присущих им функций

      • Наличие обратной связи с дистанционным опросом состояния систем.
      • Поиск транспортного средства в случае угона.
      • Дистанционный (автоматический) запуск при снижении температуры до определенного уровня.
      • Открывание багажника одной кнопкой.
      • Наличие дополнительных каналов управления.
      • Встроенная блокировка мотора.
      • Тихий режим.
      • Антиграббер.
      • Блокирование двигателя.
      • Безопасное вождение.
      • Автопостановка.
      • Иммобилайзер.
      • Программирование замков.
      • Антисканер.

      Большое количество опций, безусловно, облегчает эксплуатацию автомобиля и делает её комфортной. Например, система дистанционного запуска позволяет в холодную погоду автоматически на большом расстоянии завести двигатель и садиться в уже теплый салон, когда машина прогрета, либо в жаркое время можно таким же образом включить кондиционер.

      Противоугонная система Tomahawk создана защитить автомобиль от кражи. При попадании в салон похитителя, система оповестит владельца сигналом тревоги, заблокирует двигатель, и машина не тронется с места.

      Кроме того, такие защитные системы обладают энергозависимой памятью: если питание отключится, то система запомнит все заданные ранее параметры. Радиус действий у таких устройств составляет внушительные 1300 метров.

      Обесточивание Томагавк 9010

      Прибегайте к отключению питания охранной системы только в крайних случаях, когда ни один из способов выключения сигнализации не помог. Действуйте очень аккуратно. Неверные шаги могут повлечь нарушение электрической сети противоугонной системы. Сигнализацию нельзя будет эксплуатировать дальше. Порядок действий:

      • Откройте капот. Снимите клемму с аккумулятора.
      • Охранная система обесточится и станет беззвучной.
      • Можно извлечь предохранитель или реле обеспечивающие подачу электрической энергии. Они располагаются рядом с блоком управления сигнализацией.

      Как отключить “Аллигатор”

      Комплект сигнализации «Аллигатор»

      Отключение сигнализации ALLIGATOR D-810 может быть произведено в двух режимах — аварийном (без использования передатчика), а также стандартном (с использованием кнопки “Валет”). Выбор кодированного режима выбирается функцией №9 (смотрите раздел в мануале под названием “Программируемые функции”). Стандартный же режим отключения состоит из следующих шагов (при включенной функции №9):

      • открываем салон автомобиля ключом;
      • включаем зажигание;
      • в ближайшие 15 секунд нажимаем один раз на кнопку “Валет”;
      • выключаем зажигание.

      Обратите внимание! После выполнения описанных процедур сигнализация не будет находится в сервисном режиме (режиме “Валет”). А это значит, что если активирована функция пассивной постановки на охрану, то после следующего выключения зажигания и закрывания всех дверей, начнется 30-секундный обратный отсчет перед непосредственной постановкой машины на охрану.

      Также существует возможность перевести сигнализацию в сервисный режим с помощью кода. Его вы можете установить самостоятельно. В качестве используемых чисел могут быть любые целые значения в диапазоне от 1 до 99, за исключением тех, которые содержат “0”. Для снятия с охраны необходимо:

      • открыть салон машины ключом;
      • включить зажигание;
      • выключить и вновь включить зажигание;
      • в ближайшие 15 секунд нажать кнопку “Валет” такое количество раз, которое соответствует первой цифре кода;
      • выключить и включить зажигание;
      • в ближайшие 10…15 секунд нажать кнопку “Валет” такое количество раз, которое соответствует второй цифре кода;
      • выключить и включить зажигание.

      Повторяйте процедуру такое количество раз, сколько содержится цифр в вашем коде (не более 4). Если вы сделали правильно, то сигнализация перейдет в сервисный режим.

      Помните, что если вы три раза подряд введете неверный код, то сигнализация на некоторое время станет недоступной.

      Далее рассмотрим, как отключить сигнализацию ALLIGATOR LX-440:

      • откройте дверь салона ключом;
      • включите зажигание;
      • в течение ближайших 10 секунд один раз нажмите на кнопку “Валет”;
      • выключите зажигание.

      После выполнения описанных процедур сигнализация не будет находиться в сервисном режиме. Чтобы снять блокировку с помощью персонального кода, действуйте аналогично предыдущему описанию. Однако учтите, что у данной сигнализации код состоит лишь из двух цифр, которые могут быть от 1 до 9. Итак:

      • откройте дверь ключом;
      • включите, выключите и вновь включите зажигание;
      • после этого в ближайшие 10 секунд нажмите кнопку “Валет” такое количество раз, которое соответствует первой цифре;
      • выключите и вновь включите зажигание;
      • в течение 10 секунд с помощью кнопки “Валет” аналогично “введите” вторую цифру;
      • выключите и вновь включите зажигание.

      Если вы три раза подряд введете неверный код, то система будет недоступна около получаса.

      Сигнализации “Аллигатор” имеют нормально разомкнутое реле блокировки. Поэтому выполнить ее отключение, просто сняв разъем с блока управления сигнализации, не получится, А вот с сигнализацией STARLINE такой номер пройдет, ведь там реле блокировки нормально замкнутое.

      Управление режимом охраны

      Снять авто с охраны, как и включить охранный режим можно не пользуясь брелоком, для чего в нужной последовательности нажимают кнопку OVERRIDE. Суть в том, что при использовании кода кнопку надо нажимать определенное число раз. Можете отключить его использование, присвоив опции 15 значение «1». Тогда система Tomahawk X5 снова перейдет к стандартному режиму – вместо PIN-кода потребуется набирать единственное число (три).

      Как отключить охрану

      Итак, пробуйте выключить охранный режим кнопкой OVERRIDE:

      • Откройте дверь;
      • Не закрывая дверь, включите зажигание;
      • В течение 5-ти секунд начните ввод первой цифры, нажимая на кнопку OVERRIDE;
      • Выключите зажигание и снова включите его;
      • Повторите шаг 3 для второй цифры кода;
      • Обязательно выключите зажигание.

      Как видите, последовательность выглядит несложно. Но если опции 15 присвоено значение 1, все будет выглядеть проще: на шаге 3 кнопку нажимают три раза и сразу переходят к шагу 6. Убедитесь в этом, прочитав инструкцию.

      Управление без использования кода

      Автосигнализация помнит код неограниченное время. То есть, значение нельзя стереть, даже запретив его использование.

      При эксплуатации было замечено следующее: на шагах 3 и 5 кнопку требуется нажимать «размеренно», так же, как в ходе программирования. А иначе значение не воспринимается. При установке PIN-кода таких проблем не возникает – там выбор осуществляют одиночным нажатием. В общем, отзывы о работе сигналки помогают узнать многое. Желаем успеха.

      Как задействовать охранный режим

      Система Томагавк Х5 позволяет включить охранный режим за три основных шага:

      • Открывают дверь и включают зажигание;
      • Кнопку OVERRIDE нажимают трижды;
      • Выключают зажигание.

      Настроив автосигнализацию на использование PIN-кода, последовательность все равно используют ту же. Через 20 секунд после шага 3 должно быть выполнено следующее: двери закрыты, в салоне нет пассажиров. Затем включается режим охраны.

      Пусть опции 15 присвоено значение «не 1». Узнать, так ли это, можно по состоянию дисплея:

      Экран основного брелока

      Если горит знак «PIN CODE», значит, PIN-код используется. Есть отзывы, где говорится, что сам индикатор является бесполезным. Хотя, все работает без ошибок.

      Как разблокировать Томагавк

      Некоторые пользователи в сети задают вопросы, как разблокировать сигналку, если комплекс не реагирует на команды пользователя. Случиться подобное может по нескольким причинам.

      • Программный сбой внутри головного модуля. Лечится только заменой детали.
      • Повреждение брелка. Залипание клавиш, удары или попадание воды может спровоцировать подобный конфуз.
      • Наличие сильных радиопомех или поломка антенны. В качестве варианта можно откатить машину на 50-100 метров и повторить процедуру снятия с охраны пультом.

      Если указанные способы не помогают или недоступны, в системе предусмотрена возможность аварийной разблокировки сигнализации:

      • открыть автомобиль стандартным ключом;
      • включить зажигание двигателя;
      • после активации зажигания быстро 4 раза подряд нажать на сервисную кнопку Валет.

      Если все сделано верно, авто соответствующее количество раз чирпнет и моргнет аварийкой – так обозначается принятие команды. После чего охранный комплекс разблокируется.

      Сброс на заводские настройки

      Чтобы вернуться к заводским установкам, нужно:

      • выключить зажигание;
      • нажать на кнопку Override 9 раз подряд;
      • включить зажигание – сигнализация издаст 9 коротких трелей;
      • надавить на кнопку Override еще раз – сигнализация издаст одну трель;
      • нажать на брелке кнопку №5 «Замок».

      Томагавк: режим паника, как отключить

      Режим паники применяется автомобилистом для привлечения внимания окружающих через образование громких звуков сирены. Включается опция в стандартном режиме охраны и принудительно. Для активации расширения достаточно выполнить элементарную процедуру.

      • Выключить зажигание и вынуть ключ из личинки замка.
      • Выйти из машины, закрыть двери на замки (если функция запрограммирована заранее, делать этого физически нет необходимости).
      • Одновременно зажать клавиши с иконками ключ/Zz и открытого замка с ключиком на три секунды.
      • Автомобиль издаст аналогичное количество чирпов сирены и бликов аварийкой, самостоятельно включит охрану, закроет центральный замок.

      Отключение режима выполняется аналогично с брелка или кнопкой Валет.

      Как выключить машину с пульта Tomahawk

      Чтобы заглушить заведенный двигатель автомобиля и поставить ее на сигнализацию достаточно зажать на три секунды кнопку пульта с картинкой ключика и открытого замка. Через три секунды, сига чирпнет в знак приема команды и пользователю нужно быстро нажать кнопку еще раз. Сразу же двигатель заглохнет и заблокируются двери.

      Сигнализация Томагавк: как отключить спящий режим

      Tomahawk имеет штатный режим пассивной охраны. При включении функции, все доступные пользователю опции блокируются, кроме управления центральным замком. Подобное практикуется, когда автомобиль оставляется на СТО для ремонта или в надежном гараже, где нет вероятности угона транспортного средства. При этом автомобилисту будет передаваться информация о состоянии машины в режиме реального времени.

      Активировать опцию можно длительным нажатием на клавишу с указателем «Zz». После чего, авто издаст короткий чирп. Чтобы отключить пассивный режим достаточно еще раз клацнуть на указанный элемент брелка.

      Как выключить сигнализацию Tomahawk с брелка

      Для того чтобы снять с охраны авто в стандартном режиме необходимо использовать поставляемые в комплекте пульты. При этом не имеет значения, какой из модулей будет использоваться – запасной или основной. Основная функциональность пультов не отличается.

      Особенностью выступает то, что каждый комплекс запускает процедуру отключения по-своему. Для возможности корректного управления необходимо изучить инструкцию, однако в самых распространенных версиях снятие с охраны выполняется при нажатии на клавишу с рисунком открытого замка или комбинацией кнопок, где присутствует указанный элемент.

      Когда необходимо это сделать

      Аварийное отключение охранного комплекса проводят в случае невозможности открыть автомобиль. Машина не реагирует на команды, подаваемые с пульта дистанционного управления, не заводится. Виной тому сбой работы брелока или же самой сигнализации. Причинами, приведшими к нестабильному функционированию противоугонной системы могут быть.

      • наличие радиопомех, препятствующих связи пульта и блока управления. Случай типичен для больших городов. Радиосигнал мобильных телефонов или другой электроники мешают нормальной работе устройства;
      • выход из строя блока управления (механический удар, короткое замыкание на плате, попадание влаги на электрическую схему).

      Почему сигнализация работает некорректно?

      Среди наиболее распространенных причин возникновения неполадок в работе сигнализации можно перечислить следующие:

      • Радиопомехи – как ни странно, это актуально для шумных мегаполисов. Так как электроника источает радиоволны, они могут негативно влиять на своих собратьев.
      • Неисправность блокировщика – довольно редкое явление, но его исключать нельзя. Поломка возможна из-за механического удара, влаги, выхода из строя элементов микросхемы, разрядки батареи.

      Сигнализация Томагавк не снимает с охраны

      Если комплекс не убирается с охраны, причинами могут быть факторы:

      • сели батарейки в пультах;
      • поврежден брелок;
      • поломка внутри антенны;
      • нарушена проводка;
      • программный сбой.

      При подобных ситуациях деактивировать режим можно модулем Валет или устранить возможные неисправности.

      При помощи кнопки Валет

      Аварийное выключение сигнализации при помощи клавиши Valet или Override производится по инструкции.

      • Откройте дверь автомобиля ключом. Включится режим тревоги: сработает сирена и внешние осветительные приборы.
      • Вставьте ключ в замок зажигания. Включите зажигание, не заводя двигатель.
      • Четыре раза нажмите клавишу Valet.
      • Деактивируйте зажигание. Световые приборы моргнут дважды. Сирена подаст два сигнала.

      Где находится кнопка Override на Tomahawk 9030

      Сервисная клавиша Оверрайд (красная кнопка, фото смотрите выше) располагается в укромном месте автомобиля: под панелью приборов, за пластиковой стойкой, в бардачке. Иногда маскируется под штатную проводку машины. Чтобы отключить сигнализацию кнопкой «Override» следуйте инструкции.

      • Откройте автомобиль ключом.
      • Активируйте зажигание.
      • Трижды нажмите «Оверрайд».
      • Выключите зажигание.
      • Два раза сработает сирена и поворотные огни.
      • Сигнализация машины отключена.

      Используем Пин-код

      На заводе Pin-коду присвоено значение 11. Отключение с применением секретного пароля производится так.

      • Откройте водительскую дверь ключом. Прозвучит сигнал сирены, зажгутся световые приборы.
      • Включите зажигание транспортного средства.
      • Введите первое значение сервисного пароля. Количество нажатий на клавишу «Валет» должно соответствовать первой цифре ПИНа.
      • Выключите зажигание и сразу же включите.
      • По такой же схеме введите вторую цифру секретного кода.
      • Отключите зажигание.
      • Если все действия выполнены, верно, то прозвучит сигнал сирены, и моргнут осветительные приборы. Охрана автомобиля отключится.

      Заводской пароль можно сбросить и назначить новый. Выполните следующие действия:

      • Отключите зажигание.
      • Четыре раза кликните клавишу «Валет».
      • Включите зажигание. Динамик сирены подаст четыре сигнала.
      • Нажмите «Valet» один раз. Вы вошли в меню программирования нового пароля.
      • Для ввода кода используйте клавиши брелока. Кнопка «Закрытый замок» — 1, «Открытый замок» — 2, «Открытие багажника» — 3, «Перечёркнутый рупор» — 4. Производителем предусмотрено использование цифр для секретного кода только от 1-го до 4-х.
      • Нажмите клавишу «Валет» один раз. Вы вошли в меню программирования второго значения ПИНа.
      • Используя пульт управления, введите второй знак секретного кода.

      Настройка часов, будильника и установка таймера

      При покупке подержанной машины с установленной сигнализацией многим автолюбителям приходится прибегнуть к сбросу её параметров до заводских. Старые регулировки могут стать причиной сбоя работы и глюков. Сбросьте настройки сигнализации Томагавк SL 950, X3, Z3, D 900, 434 mhz frequency, используя инструкцию.

      1. Выключите зажигание.
      2. Десять раз нажмите клавишу «Оверрайд».
      3. Включите зажигание.
      4. Кликните «Override».
      5. После прозвучавшего сигнала сирены, нажмите кнопку «Закрытый замок».
      6. Выключите зажигание.
      7. Все настройки вернулись к заводским.

      Для настройки часов, будильника или установки таймера используют кнопку №3 (функции).

      Настройка часов, будильника и таймера

      РежимыКол-во нажатий на кнопку №3 (функции)
      Настройка минут на часах1
      Настройка часов на будильнике2
      Настройка минут на будильнике3
      Включение (выключение) будильника4
      Настройка часов на таймере5
      Настройка минут на таймере6
      Включение (выключение) таймера7

      Чтобы установить время, удерживают кнопку №3 (функции) до тех пор, пока на экране пейджера не замигает поле с электронными часами.

      1. Для установки текущего значения часов часов:
      • кнопкой №1 (багажник) прибавляют время, кнопкой №2 (тихая охрана) убавляют;
      • для быстрой прокрутки времени удерживают кнопки №1 или №2 в зажатом положении.
      1. Для установки текущего значения минут:
      • кратко нажимают на кнопку №3 (функции) и курсор перемещается к полю с минутами;
      • кнопкой №1 (багажник) прибавляют минуты, кнопкой №2 (тихая охрана) убавляют;
      • для быстрой прокрутки минут удерживают кнопки №1 или №2 в зажатом положении.

      Если после установки минут нажать на кнопку F – активируется режим настройки будильника, если же ничего не делать – брелок сохранит текущее время и выйдет из режима настройки.

      Будильник устанавливают по тому же принципу, что и часы. Если после установки будильника нажать на кнопку F – включится режим установки таймера, если несколько секунд ничего не предпринимать – текущее значение будильника будет сохранено и брелок выйдет из режима настройки.

      Программируем новый пульт

      Для привязки брелка выполните ряд несложных действий:

      • Активируйте зажигание, не заводя мотор машины.
      • Удерживайте кнопку «Оверрайд» до тех пор, пока не прозвучат четыре сигнала сирены. Вы произвели вход в настройки.
      • Отпустите «Override».
      • Одновременно зажмите кнопки: «Открытие багажника» и «Бесшумный режим охраны». Последуют несколько сигналов сирены (количество ЧИРПов – номер брелока). Запись пульта дистанционного управления произведена.
      • Шесть секунд не нажимайте никакие кнопки, и произойдёт выход из режима программирования.

      Автосигнализация относится к универсальной охранной системе, которая позволяет настроить чувствительность датчиков и защитить автомобиль от угона. При необходимости, отключение происходит с помощью брелка сигнализации, специальными клавишами, программными средствами через мобильное приложение или ручным способом.

      Чтобы понимать, как отключить сигнализацию Томагавк, встает первоочередной вопрос: какие есть варианты? Если устройство начинает глючить, используются определенные приемы и методы. В самый неожиданный момент появляется необходимость, быстро разобраться и безошибочно применить знания на практике.

      Причины, по которым может потребоваться отключение охранной системы

      Перед тем, как отключить, надо понимать, по какой причине не корректно сработала сигнализация.

      Отключение охранной системы происходит в случае невозможности полной разблокировки. Машина на автоматику не реагирует.

      Сбои в работе могут быть вызваны несколькими причинами:

      • Утеря брелка;
      • Различные неполадки в системе;
      • Злоумышленники испытывают нервы хозяина машины;
      • Транспортное средство находится в зоне радиопомех, которые могут быть вызваны повреждением автомобильного модуля или пребыванием на стоянке, где много другого транспорта.

      Нет единого ответа, почему сигнализация срабатывает самопроизвольно.

      Отключать охранную систему часто приходится в сырую, дождливую погоду. Влага проникает в неправильно установленный блок сигнализации и коротит контакты.

      Либо места врезки в штатную проводку были плохо заизолированы и со временем окислились.

      Ложное срабатывание может быть вызвано датчиком наклона, перемещения или объема. Другая распространенная причина кроется в концевиках дверей или капота.

      Какой из них сработал, определяется на дисплее или по светодиоду сигнализации.

      Со временем в механизме концевика скапливается грязь, которая мешает нормальной работе или изначально была неправильная установка.

      Как отключить сигнализацию Томагавк при наличии брелка?

      Стандартный способ

      На брелке есть иконка «Открыт/ Закрыт». Чтобы снять блокировку, при одноразовом нажатии на иконку, сигнализация переходит в режим снятия с защиты.

      • Поднести брелок поближе к месту сигнализации;
      • Нажать на клавишу;
      • Прозвучит двойной звуковой сигнал;
      • Мигание огней свидетельствует об отключении сигнализации;
      • Свет от фар выключается и происходит автоматическая разблокировка дверей.

      Автоперепостановка включается, когда в машине после снятия охранной функции не открывается ни одна дверь на протяжении полминуты. Система запускается на автомате.

      Тихое отключение

      Функция беззвучного режима заключается в отсутствии шумовых сигналов. При срабатывании, сигнализация не будет издавать никаких звуков. Включается аварийка автомобиля, и аккумулятор постепенно начнет разряжаться.

      Что нужно сделать:

      • На брелке нажать первую и сразу вторую клавишу. Дважды подается беззвучный световой сигнал;
      • Охранное устройство войдет в бесшумный режим.

      Как отключить сигнализацию Томагавк без брелка?

      Если брелок не работает, потерян или его нет под рукой, дверь не откроется. Полностью отключить сигнализацию Томагавк без брелка можно ручным способом.

      • Найти глючный датчик;
      • Покрутить регулятор и снизить чувствительность;
      • Если не помогает, отсоединить датчик от основного блока;
      • Или отключить систему с помощью специальной сервисной клавиши.
      Аварийное отключение через кнопку Override

      Чтобы сигнализация деактивировалась и перешла в аварийный режим, используют Override. Управление и настройка производится в зависимости от модели.

      • Tomahawk 9010
      • Отключение происходит при закрытых дверях. Следует зайти в машину и закрыть все двери;
      • Включить зажигание без запуска автомобильного мотора;
      • При кратковременно нажатии на Overr >Дважды пройдет световой сигнал фарами и два раза прозвучит сирена, которая является признаком аварийного отключения.
      • Открыть дверь автомобиля;
      • В замок вставить ключ зажигания и повернуть;
      • Трижды за короткий промежуток нажать Override;
      • Зажигание отключается;
      • Сирена дважды подаст звук на сигнализации;
      • Дважды импульсно просветят габаритные огни и произойдет отключение.
      • Tomahawk 9030
      • Открывается дверь, запускается зажигание без включения мотора;
      • Три раза кратковременно нажимается Overr >Экстренное снятие сигнализации можно произвести через режим Валет.

      Операция проделывается в течение 20 секунд:

      • Открыть ключом дверь;
      • Включить зажигание, но не заводить двигатель;
      • Четыре раза нажать на «Valet»;
      • Выключить зажигание.

      Парковочные огни вспыхнут два раза, дважды прозвучит сирена, подтверждая выключение охранного режима.

      Если не хватило двадцати секунд, после того, как сигнализация успокоилась, необходимо повторить все сначала.

      Автозапуск двигателя

      По температуре

      При установке сигнализации «Томагавк 9010» под капот вешается дополнительный температурный датчик. При автозапуске двигателя по температуре система ориентируется на показания этого датчика, а если внешний датчик не установлен – то на температуру воздуха в салоне.

      Чтобы активировать автозапуск двигателя по температуре необходимо:

      • одновременно нажать на кнопки №4 (ключ) и №1 (багажник) – однократно вспыхнут парковочные огни, сирена издаст один звуковой сигнал;
      • прозвучит мелодичная трель брелка и на его дисплее появятся два новых объекта: иконка с изображением вентилятора и заданная программным путем температура прогрева;
      • если система ориентируется на внешний температурный датчик, то двигатель запустится, когда температура опустится ниже запрограммированной отметки;
      • если система ориентируется на температуру воздуха в салоне, то двигатель автоматически запустится, когда воздух прогреется до заданной температуры.

      Чтобы отключить эту функцию, нажимают на кнопки №4 (ключ) и №1 (багажник). Автомобиль отреагирует двукратной вспышкой парковочных огней и двукратным сигналом сирены. Брелок снова воспроизведет мелодичную трель и иконка с изображением вентилятора исчезнет с его дисплея.

      По времени

      Для активации автозапуска двигателя по времени необходимо удерживать кнопки №4 (ключ) и №2 (тихая охрана) – автомобиль просигналит, пейджер издаст мелодичную трель и на его дисплее появится иконка с изображением часов. С этого момента «Томагавк 9010» будет ежедневно запускать двигатель автомобиля в то же самое время, когда была активирована эта функция.

      Чтобы отключить функцию ежедневного автозапуска по времени необходимо снова нажать на кнопки «4» (ключ) и «2» (тихая охрана). Парковочные огни вспыхнут дважды, система подтвердит отключение функции двумя звуковыми сигналами. На дисплее брелка исчезнет иконка с изображением часов и прозвучит мелодичная трель.

      Через равные интервалы времени

      Система «Томогавк 9010» позволяет автоматически запускать двигатель через равные интервалы времени. Чтобы активировать эту функцию, необходимо активировать функцию ежедневного автозапуска, а затем в течение 5 секунд выбрать соответствующую кнопку на брелке и нажать на нее:

      • №5 (замок) – запуск двигателя каждый час;
      • №4 (ключ) – запуск двигателя с интервалом в 2 часа;
      • №1 (багажник) – запуск двигателя с интервалом в 4 часа;
      • №2 (тихая охрана) – запуск двигателя с интервалом в 12 часов.

      Система запомнит выбранный интервал. Первый запуск двигателя будет произведен сразу после завершения сеанса программирования.

      Управление режимом охраны в системе Tomahawk X5 без брелока: все инструкции

      Содержание

      • Самое сложное – замена кода
      • Код надо задействовать
      • Управление режимом охраны
        • Как отключить охрану
        • Как задействовать охранный режим
      • Как заменить батарейку в брелоке


      В системе Tomahawk X5 все настройки выставлены так, что отключить охрану может кто угодно. Достаточно 3 раза нажать сервисную кнопку. Правда, перед этим требуется включить зажигание, а саму кнопку, которая называется OVERRIDE, еще нужно суметь найти. Чтобы усложнить процесс, сигнализацию настраивают на использование PIN-кода. Но заданное на заводе значение выглядит просто – 1-1. В общем, значение нужно заменить до того, как приступить к эксплуатации. Рассмотрим, как это выполнить.

      Самое сложное – замена кода

      Откроем инструкцию и посмотрим, что рекомендуется сделать для смены значения 1-1:

      1. Зажигание надо выключить.
      2. Сервисную кнопку нажимают 4 раза.
      3. Зажигание включают, и сирена, подключенная к сигналке, издает 4 гудка.
      4. Кнопку OVERRIDE, то есть сервисную кнопку, жмут 1 раз.
      5. В комплекте с автосигнализацией поставляются два брелока, основной и дополнительный. При помощи любого из них задайте первую цифру (см. рис.).
      6. Дождитесь, когда сирена отработает.
      7. Повторите шаги 4 и 5 для ввода второй цифры кода.

      Каждой кнопке соответствует одно из значений:

      Основной брелок X5

      Можете задать совершенно любой код от 1-1 до 4-4. Например, такой: 2-3.

      Последовательность, приведенная выше, скопирована из инструкции к сигналке Томагавк Х5. Не исключено, что сам алгоритм подходит и для других сигнализаций, но нумерация клавиш для них может отличаться. Это важно, так как ввод значения кода, когда брелок отсутствует, нужно осуществлять кнопкой OVERRIDE. Допустим, выбрана последовательность «замок-багажник». А каким цифрам она соответствует? Ответ на этот вопрос нужно знать точно.

      Код надо задействовать

      Автосигнализацию все еще можно снять с охраны, нажав кнопку OVERRIDE три раза. То есть, PIN-код пока не используется. Проведите настройку:

      1. Выключите зажигание;
      2. Кнопку OVERRIDE в течение 10-ти секунд нужно нажать 5 раз;
      3. Зажигание включают, затем звучат 5 сигналов сирены;
      4. После сигнала жмите кнопку OVERRIDE один раз;
      5. Прозвучит короткий сигнал;
      6. Повторите шаги 4-5 еще 14 раз;
      7. После звуковых сигналов нажмите клавишу 2, 3 или 4, расположенную на брелоке;
      8. Для выхода из режима настройки подождите 10 секунд либо выключите зажигание.

      Последовательность подходит для сигналки одной модели – Tomahawk X5. Но согласно штатной инструкции, все выглядит проще:

      Скриншот универсального руководства

      Шаги 5 и 6, тем не менее, являются необходимыми. Такой вывод можно сделать, изучив отзывы.

      На шаге 4 нельзя просто нажать сервисную кнопку 15 раз. Сигнализация такую последовательность не воспримет.

      Использование PIN-кода можно отключить: на шаге 7 жмут клавишу 1. Читатель понял, что речь шла о настройке опции 15. Число всех опций, если говорить о модели Томагавк Х5, тоже равно 15-ти:

      Охранные функции системы

      А еще есть функции, отвечающие за автозапуск. Они собраны в другой таблице. Доступ к ней можно получить, нажав кнопку OVERRIDE не 5, а 6 раз.

      Изменяемые функции автозапуска

      Удачной настройки!

      В ходе эксплуатации лучше не менять значения, собранные в первой таблице. Ошибочные действия часто приводят к потере работоспособности системы. О «таблице 2» такого сказать нельзя. Но есть исключение – опция 9.

      Управление режимом охраны

      Снять авто с охраны, как и включить охранный режим можно не пользуясь брелоком, для чего в нужной последовательности нажимают кнопку OVERRIDE. Суть в том, что при использовании кода кнопку надо нажимать определенное число раз. Можете отключить его использование, присвоив опции 15 значение «1». Тогда система Tomahawk X5 снова перейдет к стандартному режиму – вместо PIN-кода потребуется набирать единственное число (три).

      Как отключить охрану

      Итак, пробуйте выключить охранный режим кнопкой OVERRIDE:

      1. Откройте дверь;
      2. Не закрывая дверь, включите зажигание;
      3. В течение 5-ти секунд начните ввод первой цифры, нажимая на кнопку OVERRIDE;
      4. Выключите зажигание и снова включите его;
      5. Повторите шаг 3 для второй цифры кода;
      6. Обязательно выключите зажигание.

      Как видите, последовательность выглядит несложно. Но если опции 15 присвоено значение 1, все будет выглядеть проще: на шаге 3 кнопку нажимают три раза и сразу переходят к шагу 6. Убедитесь в этом, прочитав инструкцию.

      Управление без использования кода

      Автосигнализация помнит код неограниченное время. То есть, значение нельзя стереть, даже запретив его использование.

      При эксплуатации было замечено следующее: на шагах 3 и 5 кнопку требуется нажимать «размеренно», так же, как в ходе программирования. А иначе значение не воспринимается. При установке PIN-кода таких проблем не возникает – там выбор осуществляют одиночным нажатием. В общем, отзывы о работе сигналки помогают узнать многое. Желаем успеха.

      Как задействовать охранный режим

      Система Томагавк Х5 позволяет включить охранный режим за три основных шага:

      1. Открывают дверь и включают зажигание;
      2. Кнопку OVERRIDE нажимают трижды;
      3. Выключают зажигание.

      Настроив автосигнализацию на использование PIN-кода, последовательность все равно используют ту же. Через 20 секунд после шага 3 должно быть выполнено следующее: двери закрыты, в салоне нет пассажиров. Затем включается режим охраны.

      Пусть опции 15 присвоено значение «не 1». Узнать, так ли это, можно по состоянию дисплея:

      Экран основного брелока

      Если горит знак «PIN CODE», значит, PIN-код используется. Есть отзывы, где говорится, что сам индикатор является бесполезным. Хотя, все работает без ошибок.

      Как заменить батарейку в брелоке

      Руководство MSI B450 Tomahawk Max

      Посмотреть руководство для MSI B450 Tomahawk Max ниже. Все руководства на ManualsCat.com можно просмотреть совершенно бесплатно. С помощью кнопки «Выберите язык» вы можете выбрать язык руководства, которое хотите просмотреть.

      Страница: 1

      1 Быстрый старт Память DDR4 Видеокарта Жесткий диск SATA DVD-привод SATA Отвертка Филлипс Шасси Блок питания Пакет винтов Термопаста Быстрый старт Благодарим вас за покупку MSI® Материнская плата B450 TOMAHAWK. Этот быстрый старт Раздел содержит демонстрационные схемы установки компьютера. Немного инсталляций также обеспечивают видеодемонстрации. Пожалуйста, дайте ссылку на URL для просмотра это с веб-браузером на вашем телефоне или планшете. У вас может быть даже ссылка на URL-адрес сканирование QR-кода Подготовка инструментов и компонентов AMD® Процессор АМ4 Вентилятор ЦП

      Страница: 2

      2 Быстрый старт Установка процессора 1 2 3 6 4 5 7 8 9 https://youtu.be/Xv89nhFk1vc

      Страница: 3

      3 Быстрый старт 1 2 3 Важный Если вы устанавливаете радиатор ЦП винтового типа, следуйте приведенному ниже рис. сначала снимите фиксирующий модуль, а затем установите радиатор.

      Страница: 4

      4 Быстрый старт Установка памяти DDR4 ДИММБ2 ДИММБ2 DIMMB1 ДИММА2 ДИММА2 ДИММА2 ДИММА1 1 1 2 2 3 3

      Страница: 5

      5 Быстрый старт Подключение разъема на передней панели http://youtu. be/DPELIdVNZUI р Е С Е Т С Вт п О Вт Е р С Вт п О Вт Е р л Е Д + П О Вт Е р л Е Д — ЧАС Д Д л Е Д жесткий диск ВЕЛ ПЕРЕЗАГРУЗИТЬ SW JFP1 Светодиод жесткого диска Светодиод жесткого диска — Светодиод жесткого диска + СВЕТОДИОД ПИТАНИЯ — СВЕТОДИОД ПИТАНИЯ + СВЕТОДИОД ПИТАНИЯ 1 2 10 9 + + + — — — — + Индикатор питания Переключатель сброса светодиода жесткого диска Сдержанный Выключатель JFP1 1 индикатор жесткого диска + 2 индикатор питания + 3 Индикатор жесткого диска — 4 Индикатор питания — 5 Переключатель сброса 6 Переключатель питания 7 Переключатель сброса 8 Переключатель питания 9 Зарезервировано 10 Нет PIN-кода

      Страница: 6

      6 Быстрый старт БАТ1 Установка материнской платы 1 2

      Страница: 7

      7 Быстрый старт Установка дисков SATA 1 2 3 4 5

      Страница: 8

      8 Быстрый старт 1 Установка видеокарты 2 3 4 5 6

      Страница: 9

      9 Быстрый старт Подключение периферийных устройств Ryzen™ с Radeon Vega Графические процессоры

      Страница: 10

      10 Краткое руководство Подключение разъемов питания http://youtu. be/gkDYyR_83I4 ATX_PWR1 CPU_PWR1

      Страница: 11

      12 Содержание Содержание Быстрый старт………………………………………… …………………………………………. ……….. 1 Подготовка инструментов и компонентов…………………………………………….. ………………………. 1 Установка процессора…………………………………………………………. ……………………………………… 2 Установка памяти DDR4 ………………………………………………. ……………………………….. 4 Подключение разъема передней панели………………………………………….. ……………………….. 5 Установка материнской платы…………………………………………… ……………………………….. 6 Установка дисков SATA…………………………………………………………. ……………………………………… 7 Установка видеокарты . ……………………………………………………… ………………………………………… 8 Подключение периферийных устройств…………………………………………….. ……………………………….. 9Подключение разъемов питания ………………………………………………………. ……………………. 10 Включить………………………………………… …………………………………………. …………. 11 Информация по технике безопасности………………………………………… ………………………………………. 15 Характеристики…………………………………………. …………………………………………. …. 16 Содержимое пакета ………………………………………… ………………………………………… 21 Блок-схема ………………………………………… …………………………………………. .. 22 Задняя панель ввода-вывода . ……………………………………….. …………………………………………. …… 23 Таблица состояния индикаторов порта LAN………………………………… ……………………………….. 23 Конфигурация аудио портов…………………………………………… ……………………………….. 23 Аудиоконсоль Realtek ……………………………………………… ……………………………….. 24 Обзор компонентов ………………………………………………. ……………………………….. 26 Сокет процессора ………………………………………………………. …………………………………………. 28 Слоты DIMM ………………………………………………………. …………………………………………. ………. 29PCI_E1~5: Слоты расширения PCIe……………………………………. ………………………….. 30 M2_1: Слот M.2 (клавиша M) ……. …………………………… …………………………………………. 31 SATA1~6: разъемы SATA 6 Гбит/с ……………………………….. ………………………….. 32 JFP1, JFP2: разъемы на передней панели ……………………………….. ………………………….. 32 CPU_PWR1, ATX_PWR1: разъемы питания …………………………………………. ……….. 33 JUSB1~2: Разъемы USB 2.0……………………………………………….. ………………………….. 34 JUSB3: разъем USB 3.1 Gen1 ………………………………………… ……………………….. 34 CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: разъемы для вентиляторов………………… 35 JAUD1: Передний аудиоразъем ……………………………………….. ………………………… 35 JCI1: разъем для защиты корпуса от вскрытия……………………………. …………………. 36 JCOM1: разъем последовательного порта …………………………… ….. ………………………….. 36 JTPM1: разъем модуля TPM………………………………… ……………………….. 37 JBAT1: перемычка сброса CMOS (сброс BIOS)………………….. ………………. 37

      Страница: 12

      13 Содержание JRGB1~2: разъемы RGB-светодиодов……………………………………. ………………………….. 38 Индикаторы отладки EZ…………………………………………….. …………………………………………. …. 38 Настройка биоса………………………………………… …………………………………………. …… 39 Вход в программу настройки БИОС…………………………………………… ……………………………………… 39Сброс БИОС ………………………………………………………. …………………………………………. …. 40 Обновление БИОС …………………………………………………. …… …………………………………………. ….. 40 Режим EZ ………………………………………………………. …………………………………………. ………….. 42 Расширенный режим ………………………………………… …………………………………………. .. 44 НАСТРОЙКИ…………………………………………. …………………………………………. ……….. 45 Передовой…………………………………………. …………………………………………. ………… 45 Ботинок…………………………………………. …………………………………………. …………………. 50 Безопасность…………………………………………. …………………………………………. ………….. 51 Сохранить и выйти…………………………………………… …………………………………………. ……….. 52 ОС…………………. …………………………………….. …………………………………………. …………………. 53 М-ВСПЫШКА ………………………………………………. …………………………………………. …………. 57 ПРОФИЛЬ ОС……………………………………………………….. …………………………………………. …….. 58 АППАРАТНЫЙ МОНИТОР…………………………………………….. ……………………………….. 59Описание программного обеспечения…………………………………………… ……………………………….. 60 Установка Windows® 10……………………………………………………….. ………………………………………… 60 Установка драйверов ………………………………………………………. …………………………………………. 60 Установка утилит ………………………………………………………. ………. ……………………………….. 60 МЕНЕДЖЕР ПРИЛОЖЕНИЙ ………………………………………… …………………………………………. … 61 АКТУАЛЬНОЕ ОБНОВЛЕНИЕ 6………………………………………….. …………………………………………. ….. 62 КОМАНДНЫЙ ЦЕНТР ………………………………………… ……………………………………… 64 ИГРОВОЕ ПРИЛОЖЕНИЕ…………………………………………… …………………………………………. ……. 68 Х-БУСТ ……………………………………………………… …………………………………………. ………….. 73 МИСТИЧЕСКИЙ СВЕТ ………………………………………………………. …………………………………………. ….. 75 МИСТИЧЕСКАЯ СВЕТОВАЯ ВЕЧЕРИНКА………………………………………….. ………………………………………… 79УМНЫЙ ИНСТРУМЕНТ …………………….. …………………. …………………………………………. ……. 83 РАМДИСК…………………………………………………………. …………………………………………. ………… 85 Конфигурация RAID ………………………………………………………. ……………………………………… 86 Использование утилиты настройки BIOS контроллера AMD RAID………………………………. 86 Инициализировать диски ………………………………………………………. …………………………………………. …. 88 Создание массивов ………………………………………………………. …………………………………………. …… 89Удалить массивы ………………………………………………………. …………………………………………. …… 90 Перестановочные массивы ………………………………………………………. ………………………. ………………… …….. 91 Управление запасными частями…………………………………………… …………………………………………. … 92

      Страница: 13

      14 Содержание Изменение параметров контроллера ………………………………………….. ……………………………….. 93 Загрузка системы из массива…………………………………………. ………………………….. 93 Приостановка последовательности загрузки для появления предупреждающих сообщений……………………… .. 93 Изменение счетчика ступенчатого вращения ………………………………… …………………. 94 Использование UEFI для создания RAID-массива емкостью 2,2 ТБ ……………………………….. ………………………….. 95 Установка драйвера RAID…………………………………………… ………………………………………… 96 Исправление проблем ………………… ………………………. ………………………………………… 97 Нормативные уведомления ………………………………………………………. ………………………………………. 98

      Стр. : 14

      15 Информация по технике безопасности Информация по технике безопасности y Компоненты, входящие в этот комплект, подвержены повреждению от электростатического разряда. разряд (ESD). Пожалуйста, придерживайтесь следующих инструкций, чтобы обеспечить успешное сборка компьютера. y Убедитесь, что все компоненты надежно подключены. Ненадежные соединения могут вызвать компьютер не распознает компонент или не запускается. y Держите материнскую плату за края, чтобы не касаться чувствительных компонентов. y Рекомендуется надевать антистатический браслет (ESD) при обращение с материнской платой для предотвращения электростатического повреждения. Если антистатический браслет недоступно, снимите с себя статическое электричество, прикоснувшись к другому металлическому предмету перед работой с материнской платой. y Храните материнскую плату в контейнере, защищающем от статического электричества, или на антистатической подушке. всякий раз, когда материнская плата не установлена. y Перед включением компьютера убедитесь, что на нем нет ослабленных винтов или металлических компонентов на материнской плате или в любом месте корпуса компьютера. y Не загружайте компьютер до завершения установки. Это может вызвать необратимое повреждение компонентов, а также травмы пользователя. y Если вам нужна помощь на каком-либо этапе установки, обратитесь к сертифицированному компьютерному техник. y Всегда выключайте питание и вынимайте вилку шнура питания из розетки. перед установкой или удалением любого компонента компьютера. y Сохраните это руководство пользователя для дальнейшего использования. y Оберегайте материнскую плату от влаги. y Убедитесь, что электрическая розетка обеспечивает такое же напряжение, как указано на Блок питания, перед подключением блока питания к электрической розетке. y Располагайте шнур питания таким образом, чтобы люди не могли наступить на него. Ничего не размещайте над шнуром питания. y Все предостережения и предупреждения на материнской плате должны быть отмечены. y В случае возникновения любой из следующих ситуаций обратитесь в сервисную службу для проверки системной платы. персонал: В компьютер попала жидкость. Материнская плата подверглась воздействию влаги. Материнская плата не работает должным образом или вы не можете заставить ее работать в зависимости от пользователя руководство. Материнская плата упала и была повреждена. Материнская плата имеет явные признаки поломки. y Не оставляйте материнскую плату при температуре выше 60°C (140°F), это может повредить материнская плата.

      Страница: 15

      16 Технические характеристики Характеристики Процессор Поддержка AMD® Ryzen™ 1-го и 2-го поколения/ Ryzen™ с Графические процессоры Radeon™ Vega для сокета AM4 Чипсет AMD® Чипсет B450 Память y 4 слота памяти DDR4, поддержка до 64 ГБ* Поддерживает 1866/2133/2400/2667 МГц (от JEDEC) Поддерживает 2667/2800/2933/3000/3066/3200/3466 МГц (в режиме разгона A-XMP) y Двухканальная архитектура памяти y Поддерживает память UDIMM без ECC y Поддерживает память ECC UDIMM (режим без ECC) * Дополнительную информацию о совместимой памяти см. на веб-сайте www.msi.com. Слоты расширения y 1 слот PCIe 3.0 x16 (PCI_E1) Поддерживает скорость x16 с AMD® Ryzen™ 1-й и 2-й Генерация процессоров Поддерживает скорость x8 с AMD® Ryzen™ с Radeon Графические процессоры Vega y 1 слот PCIe 2.0 x16 (PCI_E4, поддерживает режим x4)* y 3 слота PCIe 2.0 x1* * PCI_E4 будет работать на скорости x2 при установке устройств в слот PCI_E2/PCI_E3. Встроенная графика y 1 порт DVI-D, поддержка максимального разрешения 1920×1200 при 60 Гц* y 1x порт HDMI™ 1.4, поддерживает максимальное разрешение 4096×2160 при 30 Гц, 2560×1600 при 60 Гц* * Поддержка только при использовании AMD® Ryzen™ с графическими процессорами Radeon Vega * Максимальный объем общей памяти 2048 МБ Multi-GPU y Поддерживает 2-процессорный процессор AMD® Технология CrossFire™ Продолжение на следующей странице

      Страница: 16

      17 Технические характеристики Продолжение с предыдущей страницы Хранилище AMD® Процессор y 2 порта SATA 6 Гбит/с* y 1 слот M.2 (клавиша M)* Поддерживает PCIe 3. 0 x4 и SATA 6 Гбит/с 2242/2260/2280/ 22110 запоминающих устройств AMD® Чипсет B450 y 4 порта SATA 6 Гбит/с * Порты SATA5 и SATA6 будут недоступны при установке устройства M.2 в M.2 слот. RAID AMD® Чипсет B450 y Поддерживает RAID 0, RAID1 и RAID 10 для хранения SATA устройства USB у AMD® Чипсет B450 1 порт USB 3.1 Gen2 (SuperSpeed ​​USB 10 Гбит/с) Type-C на задней панели 1 порт USB 3.1 Gen2 (SuperSpeed ​​USB 10 Гбит/с), порт типа A на задней панели Доступны 2 порта USB 3.1 Gen1 (SuperSpeed ​​USB) через внутренний разъем USB 3.1 Gen1 6 портов USB 2.0 (высокоскоростной USB) (2 порта типа A на задняя панель, 4 порта доступны через внутренний разъемы USB 2.0) у AMD® Процессор 2 порта USB 3.1 Gen1 (SuperSpeed ​​USB) Type-A на задняя панель ЛВС и 1x Realtek® 8111H Гигабитный сетевой контроллер Аудио и Realtek® ALC892 Кодек y 7.1-канальный звук высокой четкости Продолжение на следующей странице

      Страница: 17

      19 Технические характеристики Продолжение с предыдущей страницы Фактор формы y Форм-фактор ATX y 12 дюймов x 9,6 дюйма (30,5 см x 24,4 см) Особенности BIOS y 1x 128 Мб flash y UEFI AMI BIOS y ACPI 6. 1, SM BIOS 2.8 y Многоязычный Программного обеспечения y Драйверы y МЕНЕДЖЕР ПРИЛОЖЕНИЙ y СУПЕР ЗАРЯДНОЕ УСТРОЙСТВО y КОМАНДНЫЙ ЦЕНТР y ОБНОВЛЕНИЕ 6 УМНЫЙ ИНСТРУМЕНТ y РАМДИСК y X-BOOST ИГРОВОЕ ПРИЛОЖЕНИЕ МИСТИЧЕСКИЙ СВЕТ y Программное обеспечение Open Broadcaster (OBS) y ЦП-Z MSI GAMING и Нортон™ Решение для интернет-безопасности y Google Chrome™ , Панель инструментов Google, Диск Google Особые возможности y Аудио Усиление звука у хранения Турбо М.2 StoreMI у Вентилятор Насос Вентилятор ИГРОВОЕ управление вентилятором Продолжение на следующей странице

      Страница: 18

      20 Технические характеристики Продолжение с предыдущей страницы Особые возможности у светодиод Таинственный свет Расширение Mystic Light (RGB) Мистический свет SYNC Светодиод EZ ОТЛАДКА y Защита Стальная броня PCIe Стальной слот PCIe y Производительность Технология Multi GPU-CrossFire Ускорение DDR4 Усиление ИГРЫ USB типа A+C AMD Turbo USB 3.1 Gen 2 ОСНОВНОЕ усиление у VR Виртуальная реальность готова y Игровой опыт ИГРОВАЯ ГОРЯЧАЯ КЛАВИША ИГРОВАЯ МЫШЬ у БИОС Нажмите BIOS 5 Поддержка AMD FreeSync™ AMD Precision Boost OverDrive™ y Сертификация Сертификация GAMING

      Страница: 19

      21 Содержимое пакета Содержимое пакета Пожалуйста, проверьте содержимое упаковки материнской платы. Он должен содержать: y Материнская плата y DVD-диск с драйверами y Руководство пользователя y Краткое руководство по установке y Экранирование ввода/вывода y Кабель SATA 6G x2 y Значок корпуса y VIP-карта y Винт M.2 x1 Важный Если что-либо из вышеперечисленного повреждено или отсутствует, обратитесь к продавцу.

      Страница: 20

      22 Блок-схема Блок-схема 2 порта USB 3.1 Gen2 2-канальная память DDR4 2 порта USB 3.1 1-го поколения 1 х M.2 6 портов USB 2.0 PCI Выражать Автобус Мышь/клавиатура PS/2 Аудиоразъемы ЧИПСЕТ Процессор NV6797 Супер ввод/вывод Реалтек ALC892 Шина PCI-Express HDMI DVI-D Выключатель Выключатель PCIe x1 2x SATA 6 Гбит/с 4x SATA 6 Гбит/с PCIe x1 PCIe x1 PCIe x4 2 порта USB 3.1 1-го поколения Переключатель

      Страница: 21

      23 Задняя панель ввода/вывода USB 3.1 Gen2 Тип-C Индикатор связи/активности Статус Описание Выкл Нет ссылки Желтый связан Мигает Активность данных Светодиод скорости Статус Описание Выкл. Соединение 10 Мбит/с Зеленый 100 Мбит/с соединение Оранжевое соединение 1 Гбит/с Таблица состояния индикаторов порта LAN Конфигурация аудио портов Аудио порты Канал 2 4 6 8 Линейный вход Линейный выход/выход на фронтальные динамики ● ● ● ● Выход на задний динамик ● ● ● Центральный/выход сабвуфера ● ● Выход бокового динамика ● Микрофонный вход (●: подключено, Пусто: пусто) Задняя панель ввода/вывода PS/2 локальная сеть USB 2.0 Тип-А Аудио порты DVI-D USB 3.1 1-го поколения, тип A USB 3.1 Gen2 Наберите «А ВОССТАНОВЛЕНИЕ БИОС+ кнопка y Порт/кнопка BIOS FLASHBACK+ — См. стр. 41 для получения информации об обновлении BIOS с помощью ВОССТАНОВЛЕНИЕ БИОС+. БИОС ВОСПОМИНАНИЕ+ Порт

      Страница: 22

      24 Задняя панель ввода/вывода Аудиоконсоль Realtek После установки Realtek Audio Console. Вы можете использовать его для изменения настроек звука, чтобы получить лучший звук. y Выбор устройства — позволяет выбрать источник аудиовыхода для изменения опции. Знак галочки указывает на устройства по умолчанию. y Расширение возможностей приложения — набор опций предоставит вам полное руководство ожидаемого звукового эффекта как для устройства вывода, так и для устройства ввода. y Основная громкость — регулирует громкость или балансирует правую/левую сторону динамиков, которые вы подключили переднюю или заднюю панель, отрегулировав планку. y Состояние разъема — отображает все устройства рендеринга и захвата, подключенные в данный момент к вашему компьютер. Автоматическое всплывающее диалоговое окно Когда вы подключаете устройство к аудиоразъему, появляется диалоговое окно с запросом какое устройство подключено в данный момент. Каждое гнездо соответствует настройке по умолчанию, как показано на следующей странице. Джек Статус Устройство Выбор Основной объем Улучшение приложений Важный Изображения выше приведены только для справки и могут отличаться от приобретенного вами продукта.

      Страница: 23

      25 Задняя панель ввода/вывода Аудиоразъемы для наушников и микрофона схема Схема аудиоразъемов для стереодинамиков Схема аудиоразъемов для 7. 1-канальных динамиков АУДИО ВВОД Задний Передний Боковой центр/ Сабвуфер АУДИОВХОД

      Страница: 24

      26 Обзор компонентов БАТ1 Обзор компонентов JFP2 JFP1 SATA▼5▲6 SATA▼3▲4 CPU_FAN1 SYS_FAN1 PUMP_FAN1 JRGB2 PCI_E1 PCI_E2 PCI_E3 PCI_E4 PCI_E5 JBAT1 JAUD1 JTPM1 Процессор Разъем ЦП_PWR1 ДИММА1 SYS_FAN4 М2_1 ДИММА2 DIMMB1 DIMMB2 JUSB3 SATA2 JUSB2 JUSB1 SATA1 JRGB1 SYS_FAN2 СКОМ1 ATX_PWR1 SYS_FAN3 JCI1

      Страница: 25

      27 Обзор компонентов Состав компонентов Имя порта Тип порта Страница CPU_FAN1, PUMP_FAN1, SYS_FAN1~4 Разъемы для вентиляторов 35 Разъемы питания CPU_PWR1, ATX_PWR1 33 DIMMA1, DIMMA2, DIMMB1, DIMMB2 Слоты DIMM 29 JAUD1 Передний аудиоразъем 35 JBAT1 Перемычка очистки CMOS 37 Разъем JCI1 для защиты от вскрытия корпуса 36 Разъем последовательного порта JCOM1 36 Разъемы передней панели JFP1, JFP2 32 JRGB1~2 Разъемы RGB-светодиодов 38 Разъем модуля TPM JTPM1 37 JUSB1~2 Разъемы USB 2.0 34 JUSB3 Разъем USB 3.1 Gen1 34 M2_1 Слот M. 2 (клавиша M) 31 PCI_E1~5 Слоты расширения PCIe 30 Процессор Сокет AM4 сокет 28 SATA1~6 Разъемы SATA 6 Гбит/с 32

      Страница: 26

      28 Обзор компонентов Сокет процессора Важный y При смене процессора конфигурация системы может быть очищена и сброшена. BIOS на значения по умолчанию, из-за процессора AM4’ с архитектурой. y Всегда вынимайте шнур питания из розетки перед установкой или снятием ЦП. y При установке ЦП всегда помните об установке радиатора ЦП. Радиатор процессора необходимо для предотвращения перегрева и поддержания стабильности системы. y Перед загрузкой убедитесь, что радиатор ЦП плотно прилегает к ЦП. ваша система. y Перегрев может серьезно повредить ЦП и материнскую плату. Всегда убеждайтесь охлаждающие вентиляторы работают должным образом, чтобы защитить процессор от перегрева. Обязательно подайте заявку ровный слой термопасты (или термоленты) между процессором и радиатором для усиливают теплоотвод. y Если вы приобрели отдельный ЦП и радиатор/кулер, см. документации в пакете радиатора/кулера для получения более подробной информации об установке. y Эта материнская плата предназначена для разгона. Прежде чем пытаться разгона, пожалуйста, убедитесь, что все остальные системные компоненты выдерживают разгон. Любая попытка выйти за рамки спецификаций продукта не рекомендуемые. MSI® не гарантирует ущерб или риски, вызванные ненадлежащим работа за пределами технических характеристик продукта. Введение в процессор AM4 Поверхность процессора AM4 имеет желтый треугольник, чтобы помочь правильно выравнивание процессора для материнской платы размещение. Желтый треугольник это индикатор контакта 1. 53,87 мм Расстояние от центра г. CPU к ближайшему слоту DIMM.

      Страница: 27

      29 Обзор компонентов Слоты DIMM ДИММА1 ДИММБ1 Канал А Канал Б DIMMA2 DIMMB2 Рекомендации по установке модуля памяти ДИММБ2 ДИММБ2 DIMMB1 ДИММА2 ДИММА2 ДИММА2 ДИММА1 Важный y Всегда сначала вставляйте модули памяти в слот DIMMA2. y Из-за использования ресурсов чипсета доступный объем памяти будет немного меньше. чем количество установленных. y В зависимости от спецификации процессора напряжение памяти DIMM ниже 1,35 В предложил защитить процессор. y Некоторые модули памяти могут работать на более низкой частоте, чем указанное значение. при разгоне из-за частоты памяти работает зависимо от ее Serial Обнаружение присутствия (SPD). Зайдите в BIOS и найдите частоту DRAM! установить память частота, если вы хотите, чтобы память работала на отмеченной или на более высокой частоте. y Для полных модулей DIMM рекомендуется использовать более эффективную систему охлаждения памяти. установка или разгон. y Стабильность и совместимость установленного модуля памяти зависит от установленного процессора. и устройств при разгоне. y Из-за ограничений официальной спецификации процессора/контроллера памяти AM4 частота модулей памяти может работать ниже указанного значения под состояние по умолчанию. Дополнительную информацию о совместимой памяти см. на веб-сайте www.msi.com.

      Страница: 28

      30 Обзор компонентов БАТ1 PCI_E1~5: слоты расширения PCIe PCI_E1: PCIe 3. 0 x16*/ PCIe 3.0 x8** PCI_E2: PCIe 2.0 x1 PCI_E3: PCIe 2.0 x1 PCI_E4: PCIe 2.0 x4 PCI_E5: PCIe 2.0 x1 Важный y Если вы устанавливаете большую и тяжелую графическую карту, вам необходимо использовать такой инструмент, как MSI Подставка для видеокарты игровой серии, поддерживающая ее вес и предотвращающая деформацию слот. y Для установки одной карты расширения PCIe x16 с оптимальной производительностью рекомендуется слот PCI_E1. y При добавлении или удалении плат расширения всегда выключайте питание и отсоедините силовой кабель блока питания от сетевой розетки. Читать дополнение открытка’ документацию для проверки любого необходимого дополнительного оборудования или программного обеспечения изменения. y PCI_E4 будет работать на скорости x2 при установке устройств в разъем PCI_E2/PCI_E3. * Для процессоров Ryzen™ 1-го и 2-го поколения ** Для Ryzen™ с графическими процессорами Radeon Vega. Пропускная способность PCIe нескольких видеокарт Слот Одинарный 2-полосный PCI_E1 (ЦП) 3,0 х 16*/1 или же 3,0 х 8*/2 3,0 х 16*/1 или же 3,0 х 8*/2 PCI_E2 (PCH) 2. 0 x1 2.0 x1 Пусто ― ― PCI_E3 (PCH) 2.0 x1 Пустой 2.0 x1 ― ― PCI_E4 (PCH) 2.0 x2 2.0 x2 2.0 x2 2.0 x4 2.0 x4* PCI_E5 (PCH) 2.0 x1 2.0 x1 M2_1 (ЦП) 3,0×4 3,0×4 (─: недоступно, *: видеокарта, 1 : для процессоров Ryzen™ 1-го и 2-го поколения, 2 : для Ryzen™ с графическими процессорами Radeon Vega)

      Страница: 29

      31 Обзор компонентов M2_1: слот M.2 (клавиша M) 1 2 3 30° Установка твердотельного накопителя M.2 1. Ослабьте вертикальный винт M.2 на системная плата. 2. Переместите и закрепите вертикальный винт M.2 на подходящее место для вашего M.2 SSD. 3. Вставьте твердотельный накопитель M.2 в разъем M.2. щель под углом 30 градусов. 4. Закрепите твердотельный накопитель M.2 на месте с помощью прилагаемый винт M.2. 4 Поставляется Винт М.2 Видео Демонстрация Посмотрите видео, чтобы узнать, как установить M.2 модуль. Важный Порты SATA5 и SATA6 будут недоступны при установке устройства M.2 в слот M.2.

      Страница: 30

      32 Обзор компонентов SATA1~6: разъемы SATA 6 Гбит/с Эти разъемы представляют собой интерфейсные порты SATA 6 Гбит/с. Каждый разъем может подключаться к одному SATA-устройство. SATA5 SATA3 SATA6 SATA4 SATA2 SATA1 Важный y Не сгибайте кабель SATA под углом 90 градусов. Потеря данных может произойти во время передачи в противном случае. y Кабели SATA имеют одинаковые штекеры с обеих сторон кабеля. Тем не менее, это рекомендуется, чтобы плоский разъем был подключен к материнской плате для свободного места цели экономии. y Порты SATA5 и SATA6 будут недоступны при установке устройства M.2 в слот M.2. JFP1, JFP2: разъемы на передней панели Эти разъемы подключаются к переключателям и светодиодам на передней панели. 1 JFP2 + + — — Оратор Зуммер 1 Динамик — 2 Зуммер + 3 зуммера — 4 динамика + 1 2 10 9+ + + — — — — + Индикатор питания Переключатель сброса светодиода жесткого диска Сдержанный Выключатель JFP1 1 индикатор жесткого диска + 2 индикатор питания + 3 Индикатор жесткого диска — 4 Индикатор питания — 5 Переключатель сброса 6 Переключатель питания 7 Переключатель сброса 8 Переключатель питания 9 Зарезервировано 10 Нет PIN-кода

      Страница: 31

      33 Обзор компонентов 24 13 1 12 ATX_PWR1 1 +3,3 В 13 +3,3 В 2 +3,3 В 14 -12 В 3 Земля 15 Земля 4 +5В 16 PS-ON# 5 Земля 17 Земля 6 +5В 18 Земля 7 Земля 19 Земля 8 PWR OK 20 Res 9 5VSB 21 +5В 10 +12В 22 +5В 11 +12В 23 +5В 12 +3,3 В 24 Земля 5 4 1 8 ЦП_PWR1 1 Земля 5 +12В 2 Земля 6 +12В 3 Земля 7 +12В 4 Земля 8 +12В Важный Убедитесь, что все кабели питания надежно подключены к соответствующему блоку питания ATX. питания для обеспечения стабильной работы материнской платы. CPU_PWR1, ATX_PWR1: разъемы питания Эти разъемы позволяют подключить блок питания ATX.

      Страница: 32

      34 Обзор компонентов JUSB1~2: разъемы USB 2.0 Эти разъемы позволяют подключать порты USB 2.0 на передней панели. 1 2 10 9 1 ВКЗ 2 ВКК 3 USB0- 4 USB1- 5 USB0+ 6 USB1+ 7 Земля 8 Земля 9 Нет контакта 10 НЗ Важный y Обратите внимание, что контакты VCC и Ground должны быть правильно подключены, чтобы избежать наносить ущерб. y Чтобы заряжать iPad, iPhone и iPod через порты USB, установите MSI® Утилита SUPER CHARGER. JUSB3: разъем USB 3.1 Gen1 Этот разъем позволяет подключать порты USB 3.1 Gen1 на передней панели. Важный Обратите внимание, что контакты питания и заземления должны быть правильно подключены, чтобы избежать возможного наносить ущерб. 1 10 11 20 1 Питание 11 USB2.0+ 2 USB3_RX_DN 12 USB2.0- 3 USB3_RX_DP 13 Земля 4 Земля 14 USB3_TX_C_DP 5 USB3_TX_C_DN 15 USB3_TX_C_DN 6 USB3_TX_C_DP 16 Земля 7 Земля 17 USB3_RX_DP 8 USB2. 0- 18 USB3_RX_DN 9USB2.0+ 19 Питание 10 НЗ 20 Без штифта

      Страница: 33

      35 Обзор компонентов CPU_FAN1, PUMP_FAN1, SYS_FAN1~4: разъемы для вентиляторов Разъемы вентилятора можно классифицировать как режим ШИМ (широтно-импульсная модуляция) или режим постоянного тока. Разъемы вентилятора в режиме PWM обеспечивают постоянное выходное напряжение 12 В и регулируют скорость вращения вентилятора с помощью сигнал управления скоростью. Разъемы вентилятора в режиме постоянного тока регулируют скорость вращения вентилятора путем изменения напряжения. При подключении 3-контактного (не ШИМ) вентилятора к разъему вентилятора в режиме ШИМ скорость вентилятора всегда будет поддерживаться на уровне 100%, что может создать много шума. Вы можете следить за инструкции ниже, чтобы настроить разъем вентилятора на ШИМ или режим постоянного тока. Однако с авто- разъемы вентилятора режима обнаружения, система автоматически определит режим вентилятора. Разъемы вентилятора режима постоянного тока по умолчанию Разъемы вентилятора в режиме PWM по умолчанию 1 CPU_FAN1 1 SYS_FAN3/ SYS_FAN4 1 PUMP_FAN1 1 SYS_FAN1/ SYS_FAN2 Определение контакта режима ШИМ 1 Земля 2 +12 В 3 Sense 4 Сигнал управления скоростью Определение контакта режима постоянного тока 1 Земля 2 Контроль напряжения 3 Чувство 4 НЗ Важный y Вы можете переключаться между режимом ШИМ и режимом постоянного тока и регулировать скорость вращения вентилятора в BIOS > АППАРАТНЫЙ МОНИТОР. y Убедитесь, что вентиляторы работают правильно после переключения режима PWM/DC. Определение контактов разъемов вентилятора JAUD1: передний аудиоразъем Этот разъем позволяет подключать аудиоразъемы на передней панели. 1 2 10 91 MIC L 2 Земля 3 MIC R 4 НЗ 5 Головной телефон R 6 Обнаружение микрофона 7 SENSE_SEND 8 Нет PIN-кода 9 Головной телефон L 10 Обнаружение головного телефона

      Страница: 34

      36 Обзор компонентов JCI1: разъем защиты корпуса от проникновения Этот разъем позволяет подключить кабель датчика вскрытия корпуса. Обычный (дефолт) Запустить шасси событие вторжения Использование детектора проникновения в корпус 1. Подсоедините разъем JCI1 к переключателю/датчику вскрытия корпуса на корпусе. 2. Закройте крышку корпуса. 3. Перейдите в BIOS > НАСТРОЙКИ > Безопасность > Конфигурация защиты корпуса от проникновения. 4. Установите для параметра «Вторжение в корпус» значение «Включено». 5. Нажмите F10, чтобы сохранить и выйти, а затем нажмите клавишу Enter, чтобы выбрать Да. 6. Как только крышка корпуса снова откроется, на экране появится предупреждающее сообщение. экран при включении компьютера. Сброс предупреждения о проникновении в корпус 1. Перейдите в BIOS > НАСТРОЙКИ > Безопасность > Конфигурация защиты корпуса от проникновения. 2. Установите для параметра «Вторжение в корпус» значение «Сброс». 3. Нажмите F10, чтобы сохранить и выйти, а затем нажмите клавишу Enter, чтобы выбрать Да. 1 2 10 91 ДКД 2 СИН 3 ЮТ 4 ДТР 5 Земля 6 ДСР 7 РТС 8 КТС 9 RI 10 Нет контакта JCOM1: разъем последовательного порта Этот разъем позволяет подключить дополнительный последовательный порт с помощью кронштейна.

      Страница: 35

      37 Обзор компонентов JBAT1: перемычка очистки CMOS (сброс BIOS) На борту имеется CMOS-память с внешним питанием от батареи, расположенной на материнской плате для сохранения данных конфигурации системы. Если вы хотите очистить систему конфигурации, установите перемычку, чтобы очистить память CMOS. Сохранить данные (дефолт) Очистить CMOS/ Сбросить БИОС Сброс БИОС к значениям по умолчанию 1. Выключите компьютер и отсоедините кабель питания. 2. Используйте перемычку, чтобы закоротить JBAT1 примерно на 5-10 секунд. 3. Снимите колпачок перемычки с JBAT1. 4. Подключите шнур питания и включите компьютер. 1 2 14 13 1 Часы LPC 2 Питание 3 В в режиме ожидания 3 Сброс LPC 4 Питание 3,3 В 5 Адрес LPC и данные pin0 6 Последовательный IRQ 7 Адрес LPC и контакт данных 1 8 Питание 5 В 9Адрес LPC и контакт данных 2 10 Нет контакта 11 Адрес LPC и контакт данных 3 12 Земля 13 LPC Корпус 14 Земля JTPM1: разъем модуля TPM Этот соединитель предназначен для TPM (доверенный платформенный модуль). Пожалуйста, обратитесь к безопасности TPM руководство по платформе для получения более подробной информации и способов использования.

      Страница: 36

      38 Обзор компонентов JRGB1~2: разъемы RGB-светодиодов Разъемы JRGB1/2 позволяют подключать светодиодные ленты 5050 RGB 12 В. Важный y Разъем JRGB1/JRGB2 поддерживает до 2 метров непрерывной светодиодной подсветки 5050 RGB. ленты (12V/G/R/B) с максимальной мощностью 3А (12В). y Всегда выключайте питание и вынимайте вилку шнура питания из розетки. перед установкой или снятием светодиодной ленты RGB. y Пожалуйста, используйте MSI’ Программное обеспечение для управления расширенной светодиодной лентой. 1 JRGB1/2 JRGB1 Удлинительный кабель 5050 RGB LED ленты 12В 1 JRGB1/2 1 +12 В 2 Г 3 р 4 б JRGB2 Светодиоды отладки EZ Эти светодиоды показывают состояние ключевых компонентов во время процесса загрузки. Когда ошибка, соответствующий светодиод горит до тех пор, пока проблема не будет решена. ЦП — указывает, что ЦП не обнаружен или не работает. DRAM — указывает, что DRAM не обнаружена или не работает. VGA — указывает на то, что графический процессор не обнаружен или не работает. BOOT — указывает, что загрузочное устройство не обнаружено. или потерпеть неудачу.

      Страница: 37

      39 Настройка биоса Настройка биоса Настройки по умолчанию обеспечивают оптимальную производительность для стабильной работы системы в обычном режиме. условия. Вы всегда должны сохранять настройки по умолчанию, чтобы избежать возможного повреждение или сбой при загрузке, если вы не знакомы с BIOS. Важный y Элементы BIOS постоянно обновляются для повышения производительности системы. Следовательно описание может немного отличаться от последнего BIOS и должно быть для справки Только. Вы также можете обратиться к информационной панели HELP для описания элемента BIOS. y Изображения в этой главе приведены только для справки и могут отличаться от продукта, который вы используете. купил. y Элементы BIOS зависят от процессора. Вход в настройки БИОС Нажмите клавишу Delete, когда нажмите клавишу DEL, чтобы войти в меню настройки, F11, чтобы войти в меню загрузки. Во время загрузки на экране появляется сообщение меню. Функциональная клавиша F1: Общий список справки F2: добавить/удалить избранный элемент F3: войти в меню избранного F4: войти в меню характеристик ЦП F5: войти в меню Память-Z F6: загрузить оптимизированные значения по умолчанию. F7: переключение между расширенным режимом и режимом EZ. F8: загрузить профиль разгона F9: Сохранить профиль разгона F10: сохранить изменения и сбросить настройки* F12: сделать снимок экрана и сохранить его на USB-накопитель (только в формате FAT/FAT32). Ctrl+F: войти на страницу поиска * Когда вы нажимаете F10, появляется окно подтверждения, и оно предоставляет модификацию Информация. Выберите Да или Нет, чтобы подтвердить свой выбор.

      Страница: 38

      40 Настройка BIOS Сброс BIOS Возможно, вам потребуется восстановить настройки BIOS по умолчанию для решения определенных проблем. Есть несколько способов сброса биоса: y Войдите в BIOS и нажмите F6, чтобы загрузить оптимизированные настройки по умолчанию. y Замкните перемычку Clear CMOS на материнской плате. Важный Перед очисткой данных CMOS убедитесь, что компьютер выключен. Пожалуйста, обратитесь к Очистить Секция перемычки CMOS для сброса BIOS. Обновление БИОС Обновление BIOS с помощью M-FLASH Перед обновлением: Загрузите последний файл BIOS, соответствующий модели вашей материнской платы, с сайта MSI. Веб-сайт. Затем сохраните файл BIOS на флэш-накопитель USB. Обновление БИОС: 1. Нажмите клавишу Del, чтобы войти в программу настройки BIOS во время POST. 2. Вставьте флэш-накопитель USB с файлом обновления в компьютер. 3. Выберите вкладку M-FLASH и нажмите Да, чтобы перезагрузить систему и войти во флэш-память. режим. 4. Выберите файл BIOS для выполнения процесса обновления BIOS. 5. После того, как процесс перепрошивки завершится на 100%, система перезагрузится. автоматически. Обновление BIOS с помощью Live Update 6 Перед обновлением: Убедитесь, что драйвер локальной сети уже установлен и подключение к Интернету настроено. правильно. Обновление БИОС: 1. Установите и запустите MSI LIVE UPDATE 6. 2. Выберите Обновление BIOS. 3. Нажмите кнопку Сканировать. 4. Щелкните значок «Загрузить», чтобы загрузить и установить последнюю версию файла BIOS. 5. Нажмите «Далее» и выберите «В режиме Windows». Затем нажмите «Далее» и «Пуск», чтобы начать. обновление БИОС. 6. После того, как процесс перепрошивки завершится на 100%, система перезагрузится. автоматически.

      Страница: 39

      41 Настройка биоса Обновление BIOS с помощью BIOS FLASHBACK+ Перед обновлением: Загрузите последний файл BIOS, соответствующий модели вашей материнской платы, с веб-сайта MSI®. сайте и переименуйте файл BIOS в MSI.ROM. Затем сохраните файл MSI.ROM в корень флешки. Важный Только флэш-накопитель USB формата FAT32 поддерживает обновление BIOS с помощью BIOS FLASHBACK+. 1. Подключите питание к CPU_PWR1 и ATX_PWR1. (Другие компоненты не необходимо, но блок питания.) 2. Вставьте флешку с файлом MSI.ROM в BIOS. Порт FLASHBACK+ на задней панели ввода-вывода. 3. Нажмите кнопку BIOS FLASHBACK+, чтобы обновить BIOS, и индикатор рядом с Кнопка FLASHBACK+ начнет мигать. 4. После того, как процесс перепрошивки BIOS завершится на 100 %, светодиод погаснет. одновременно.

      Страница: 40

      42 Настройка BIOS Режим EZ В режиме EZ он предоставляет основную информацию о системе и позволяет настроить базовая настройка. Чтобы настроить дополнительные параметры BIOS, войдите в Advanced Mode, нажав переключатель режима настройки или функциональную клавишу F7. Переключатель A-XMP Информация отображать Система Информация Загрузочное устройство панель приоритета Функция кнопки Язык УСИЛЕНИЕ ИГРЫ выключатель Поиск Скриншот Переключатель режима настройки М-вспышка Аппаратное обеспечение Монитор Избранное y Переключатель GAME BOOST — щелкните его, чтобы переключить GAME BOOST для OC. Важный Пожалуйста, не’ не вносите никаких изменений в меню OC и не не загружать значения по умолчанию, чтобы сохранить оптимальная производительность и стабильность системы после активации функции GAME BOOST. y Переключатель A-XMP (дополнительно) — нажмите на внутренний круг, чтобы включить/отключить A-XMP. Переключите внешний круг, чтобы выбрать профиль памяти, если он есть. Этот переключатель будет только доступно, если установленный процессор и модули памяти поддерживают функцию XMP. y Переключатель режима настройки — нажмите эту вкладку или клавишу F7, чтобы переключиться между расширенным режимом и режим EZ. y Снимок экрана — нажмите на эту вкладку или нажмите клавишу F12, чтобы сделать снимок экрана и сохранить его на USB-накопитель. флешка (только в формате FAT/FAT32). • Поиск — нажмите на эту вкладку или нажмите клавиши Ctrl+F, чтобы отобразить страницу поиска. Это позволяет для поиска по имени элемента BIOS введите имя элемента, чтобы найти его в списке. Шаг наведите указатель мыши на пустое место и щелкните правой кнопкой мыши, чтобы выйти из страницы поиска. Важный На странице поиска доступны только функциональные клавиши F6, F10 и F12. y Language — позволяет выбрать язык настройки BIOS. y Системная информация — показывает скорость ЦП/DDR, температуру ЦП/МБ, МБ/ЦП. тип, объем памяти, напряжение CPU/DDR, версия BIOS и дата сборки. y Панель приоритета загрузочного устройства — вы можете перемещать значки устройств, чтобы изменить приоритет загрузки. Приоритет загрузки от высокого к низкому слева направо.

      Страница: 41

      43 Настройка биоса y Информационный дисплей — нажмите кнопки CPU, Memory, Storage, Fan Info и Help. слева для отображения соответствующей информации. y Функциональные кнопки — включение или отключение LAN Option ROM, аудиоконтроллера HD, AHCI/RAID, управление предупреждением о сбое вентилятора процессора, поддержка Windows 10 WHQL и журнал BIOS Просмотрите, нажав соответствующую кнопку. y M-Flash — нажмите эту кнопку, чтобы отобразить меню M-Flash, в котором можно обновить биос с флешки. y Hardware Monitor — нажмите эту кнопку, чтобы отобразить меню Hardware Monitor, которое позволяет вручную управлять скоростью вращения вентилятора в процентах. y Меню «Избранное» — нажмите клавишу F3, чтобы войти в меню «Избранное». Он позволяет создавать личное меню BIOS, где вы можете сохранить и получить доступ к избранным/часто используемым BIOS элементы настройки. Домашняя страница по умолчанию — позволяет выбрать меню BIOS (например, НАСТРОЙКИ, OC… и т. д.) в качестве домашней страницы BIOS. Favorite1~5 — позволяет добавлять часто используемые/избранные элементы настроек BIOS на одной странице. Чтобы добавить элемент BIOS на избранную страницу (Избранное 1~5) 1. Наведите курсор мыши на пункт BIOS не только в меню BIOS, но и в поиске страница. 2. Щелкните правой кнопкой мыши или нажмите клавишу F2. 3. Выберите любимую страницу и нажмите OK. Чтобы удалить элемент BIOS со страницы избранного 1. Наведите указатель мыши на элемент BIOS на избранной странице (Избранное 1–5). 2. Щелкните правой кнопкой мыши или нажмите клавишу F2. 3. Выберите «Удалить» и нажмите «ОК».

      Страница: 42

      44 Настройка BIOS Расширенный режим Нажмите переключатель режима настройки или функциональную клавишу F7, чтобы переключаться между режимом EZ и Расширенный режим в настройках BIOS. Переключатель A-XMP УСИЛЕНИЕ ИГРЫ выключатель Система Информация Загрузочное устройство панель приоритета меню БИОС выбор Язык Поиск Скриншот Переключатель режима настройки Отображение меню меню БИОС выбор y Переключатель GAME BOOST/ переключатель режима настройки/ снимок экрана/ язык/ система информация / Панель приоритета загрузочного устройства — см. описание режима EZ. Обзорный раздел. y Выбор меню BIOS — доступны следующие опции: НАСТРОЙКИ — позволяет указать параметры для чипсета и загрузочных устройств. OC — ​​позволяет регулировать частоту и напряжение. Увеличение частоты может получить лучшую производительность. M-FLASH — позволяет обновить BIOS с помощью USB-накопителя. ПРОФИЛЬ ОС — позволяет управлять профилями разгона. МОНИТОР ОБОРУДОВАНИЯ — позволяет устанавливать скорость вращения вентиляторов и мониторить напряжение системы. BOARD EXPLORER — предоставляет информацию об установленных устройствах на этом системная плата. y Отображение меню — предоставляет элементы настройки BIOS и информацию для настройки.

      Страница: 43

      45 Настройка биоса НАСТРОЙКИ Состояние системы f Системная дата Устанавливает системную дату. Используйте клавишу табуляции для переключения между элементами даты. Формат: <день> <месяц> <дата> <год>. <день> День недели, с воскресенья по субботу, определяется BIOS. Только для чтения. <месяц> Месяц с января по декабрь. <дата> Дата от 1 до 31 может быть введена цифровыми функциональными клавишами. Год может быть изменен пользователем. f Системное время Устанавливает системное время. Используйте клавишу табуляции для переключения между временными элементами. Формат времени: <часы> <минуты> <секунды>. f Порт SATAX Показывает информацию о подключенном устройстве SATA. Важный Если подключенное устройство SATA не отображается, выключите компьютер и повторно проверьте SATA. кабельные и силовые соединения устройства и материнской платы. f Системная информация Отображает подробную информацию о системе, включая тип процессора, версию BIOS и память. (только чтение). f Информация о DMI Показывает информацию о системе, информацию о настольной плате и информацию о корпусе. (Читать Только). Передовой f Настройки подсистемы PCI Устанавливает протокол интерфейса PCI, PCI Express и таймер задержки. Нажмите Enter, чтобы войти в подменю.

      Страница: 44

      46 Настройка BIOS fБолее 4G памяти / Майнинг криптовалюты [Отключено] Включает или отключает 64-битные устройства для декодирования в адресе выше 4G. пространство. Он доступен только в том случае, если система поддерживает 64-битное декодирование PCI. [Включено] Позволяет использовать более 4-х графических процессоров. [Отключено] Отключает эту функцию. Конфигурация дорожек fPCIe SlotX Конфигурация линий PCIe предназначена для MSI M.2 Xpander / MSI M.2 Xpander-Z / Other M.2 Карта памяти PCIe. Параметры в этом пункте зависят от установленного процессора. f Настройки ACPI Задает параметры ACPI для встроенного индикатора питания. Нажмите Enter, чтобы войти в под- меню. fИндикатор питания [мигает] Устанавливает режим свечения встроенного светодиода питания. [Двухцветный] Индикатор питания меняет цвет на другой, указывая на состояние S3. [Мигает] Индикатор питания мигает, указывая на состояние S3. Оповещение о перегреве fCPU [Авто] Включает или отключает звуковой сигнал предупреждения о перегреве ЦП и сообщение, когда ЦП температура выше 55 и 75 градусов по Цельсию. f Встроенные периферийные устройства Устанавливает параметры встроенных периферийных устройств, таких как LAN, HDD, USB и аудио. Нажимать Enter для входа в подменю. fВстроенный контроллер локальной сети [Включено] Включает или отключает встроенный контроллер локальной сети. fLAN Дополнительное ПЗУ [Отключено] Включает или отключает устаревшее сетевое загрузочное ПЗУ для подробных настроек. Этот элемент появится, когда включен встроенный контроллер локальной сети. [Enabled] Включает встроенное загрузочное ПЗУ LAN. [Disabled] Отключает встроенное загрузочное ПЗУ LAN. fСетевой стек [отключено] Устанавливает сетевой стек UEFI для оптимизации функции IPv4/IPv6. Этот товар доступен когда встроенный контроллер локальной сети включен. [Enabled] Включает сетевой стек UEFI. [Disabled] Отключает сетевой стек UEFI. Поддержка PXE fIPv4 [Включено] Если включено, системный сетевой стек UEFI будет поддерживать протокол Ipv4. Этот пункт появится, когда сетевой стек включен. [Enabled] Включает поддержку загрузки PXE по протоколу Ipv4. [Disabled] Отключает поддержку загрузки PXE по протоколу Ipv4.

      Страница: 45

      47 Настройка биоса Поддержка fIpv6 PXE [Включено] Если включено, системный сетевой стек UEFI будет поддерживать протокол Ipv6. Этот пункт появится, когда сетевой стек включен. [Enabled] Включает поддержку загрузки PXE по протоколу Ipv6. [Disabled] Отключает поддержку загрузки PXE по протоколу Ipv6. Режим fSATA [Режим AHCI] Устанавливает режим работы встроенного контроллера SATA. [Режим AHCI] Укажите режим AHCI для устройств хранения данных SATA. AHCI (расширенный Интерфейс хост-контроллера) предлагает некоторые расширенные функции для улучшения скорость и производительность устройства хранения SATA, например Native Очередь команд (NCQ) и горячее подключение. [Режим RAID] Включает функцию RAID для устройств хранения данных SATA. Горячее подключение fSATAx [отключено] Позволяет пользователю включать или отключать поддержку горячей замены SATA. [Enabled] Включает поддержку «горячего» подключения для портов SATA. [Disabled] Отключает поддержку «горячего» подключения для портов SATA. Аудиоконтроллер fHD [Включено] Включает или отключает встроенный контроллер High Definition Audio. f Конфигурация интегрированной графики (дополнительно) Регулирует настройки встроенной графики для оптимальной работы системы. Нажмите Enter, чтобы войти в подменю. fИнициализация графического адаптера [PEG] (дополнительно) Выбирает графическое устройство в качестве основного загрузочного устройства. [IGD] Встроенный графический дисплей. [PEG] Графическое устройство PCI-Express. fВстроенная графика [Авто] (дополнительно) Если установлено значение Force, BIOS включит встроенный графический контроллер. Размер буфера кадра fUMA [Авто] (опционально) Выбирает фиксированный объем системной памяти, выделенный встроенной графике. Этот элемент будет доступен, когда интегрированная графика включена. f Конфигурация USB Устанавливает встроенный USB-контроллер и функцию устройства. Нажмите Enter, чтобы войти в под- меню. Передача fXHCI [Включено] Включает или отключает поддержку передачи обслуживания XHCI для операционной системы без XHCI. функция ручного отключения.

      Страница: 46

      48 Настройка BIOS fПоддержка традиционных USB [включено] Устанавливает поддержку функции Legacy USB. [Авто] Система автоматически обнаружит, подключено ли какое-либо USB-устройство. и включите устаревшую поддержку USB. [Включено] Включить поддержку USB в устаревшем режиме. [Отключено] USB-устройства будут недоступны в устаревшем режиме. f Конфигурация Super IO Устанавливает системные параметры чипа Super I/O, включая порты LPT и COM. Нажмите Enter, чтобы войти в подменю. fКонфигурация последовательного (COM) порта 0 Устанавливает подробную конфигурацию последовательного (COM) порта 0. Нажмите Enter, чтобы войти в подпрограмму. меню. fПоследовательный порт [Включено] Включает или отключает последовательный порт. fНастройки последовательного (COM) порта 0 [Авто] Устанавливает последовательный порт 0. Если установлено значение Auto, BIOS автоматически оптимизирует IRQ, или вы можно установить вручную. f Настройка управления питанием Устанавливает управление питанием системы для поведения ErP и потери питания переменного тока. Нажмите Enter, чтобы войти в подменю. fErP готов [отключено] Включает или отключает энергопотребление системы в соответствии с регламентом ErP. [Включено] Оптимизация энергопотребления системы в соответствии с ErP регулирование. Он не поддерживает пробуждение S4 и S5 через USB, PCI и PCIe. устройства. [Отключено] Отключает эту функцию. fВосстановление после потери питания переменного тока [Выключение питания] Задает поведение системы при потере питания переменного тока. [Power Off] Оставляет систему в выключенном состоянии после восстановления питания переменного тока. [Power On] Загрузите систему после восстановления питания переменного тока. [Последнее состояние] Восстанавливает систему в предыдущее состояние (питание включено/выключено). до отключения переменного тока. fЗащита от сбоев питания системы [Отключено] Включает или отключает загрузку системы при обнаружении аномального входного напряжения. [Включено] Защитите систему от неожиданного включения питания и оставайтесь статус отключения. [Отключено] Отключает эту функцию. f Конфигурация ОС Windows Устанавливает подробную конфигурацию и поведение Windows. Нажмите Enter, чтобы войти в под- меню.

      Страница: 47

      49 Настройка биоса fПоддержка WHQL для Windows 10 [Отключено] Включает поддержку Windows 10 или отключает другие операционные системы. Перед включением этого элемента убедитесь, что все установленные устройства и утилиты (аппаратные и программное обеспечение) должно соответствовать требованиям Windows 10. [Включено] Система переключится в режим UEFI, чтобы соответствовать требованиям Windows. требование. [Отключено] Отключает эту функцию. fВнутренняя конфигурация GOP Управляет встроенным протоколом вывода графики (GOP). Нажмите Enter, чтобы войти подменю. Это подменю появится, если включена поддержка Windows 10 WHQL. включено. fБезопасная загрузка Устанавливает безопасную загрузку Windows для предотвращения несанкционированного доступа. нажмите Ввод для входа в подменю. Это подменю появится, когда Windows 10 WHQL Поддержка включена. f Настройка события пробуждения Задает поведение системы при пробуждении для различных режимов сна. Нажмите Enter, чтобы войти в подменю. fСобытие пробуждения по [BIOS] Выбирает событие пробуждения по BIOS или операционной системе. [BIOS] Активирует следующие элементы, устанавливает события пробуждения этих элементов. [ОС] События пробуждения будут определяться ОС. fВозобновление по тревоге RTC [Отключено] Отключает или включает пробуждение системы по тревоге RTC. [Включено] Позволяет системе загружаться в запланированное время/дату. [Отключено] Отключает эту функцию. fДата (месяца) Будильник/ Время (чч:мм:сс) Будильник Устанавливает дату/время сигнала RTC. Если для параметра «Возобновить по сигналу RTC» установлено значение [Включено], автоматически возобновится (загрузится) в указанный день/час/минуту/секунду через в этих полях (используя клавиши + и — для выбора настроек даты и времени). fResume By PCI-E Device [Отключено] Включает или отключает функцию пробуждения установленных карт расширения PCI-E, встроенные контроллеры LAN или USB-устройства, которые поддерживаются сторонними производителями интегрированные чипы. [Включено] Позволяет системе выходить из режимов энергосбережения. при обнаружении активности или входного сигнала устройства PCIe. [Отключено] Отключает эту функцию. fВозобновление с помощью USB-устройства [Отключено] Отключает или включает пробуждение системы из S3/S4 с помощью USB-устройства. [Включено] Позволяет системе выходить из спящего режима при активности USB-устройство обнаружено. [Отключено] Отключает эту функцию.

      Страница: 48

      50 Настройка BIOS fВозобновление с S3/S4/S5 с помощью мыши PS/2 [Отключено] Включает или отключает пробуждение системы мышью PS/2. [Включено] Разрешает пробуждение системы из состояния S3/S4/S5 при обнаружена активность мыши PS/2. [Отключено] Отключает эту функцию. fВозобновление с S3/S4/S5 с помощью клавиатуры PS/2 [Отключено] Включает или отключает пробуждение системы с помощью клавиатуры PS/2. [Любая клавиша] Позволяет вывести систему из состояния S3/S4/S5, когда обнаружена активность любой клавиши на клавиатуре PS/2. [Горячая клавиша] Позволяет вывести систему из состояния S3/S4/S5 при обнаружена активность горячей клавиши на клавиатуре PS/2. [Отключено] Отключает эту функцию. fГорячая клавиша [Ctrl+Пробел] Выбирает комбинацию клавиш в качестве горячей клавиши для пробуждения системы. Этот элемент появляется когда вы устанавливаете «Возобновление с S3/S4/S5 с помощью клавиатуры PS/2» на горячую клавишу. f Безопасное стирание+ Включает или отключает функцию Secure Erase+. Secure Erase+ — лучший способ эффективно стереть все данные с SSD. Обратите внимание, что данные SSD будут удалены после включение безопасного стирания+. f Контроллер семейства Realtek PCIe GBE Отображает информацию о драйвере и конфигурацию параметра контроллера Ethernet. Ботинок Устанавливает последовательность загрузочных устройств системы. f Отображение логотипа в полноэкранном режиме [Включено] Включает или отключает отображение полноэкранного логотипа во время POST системы. [Включено] Показывает логотип на весь экран. [Отключено] Показывает сообщения POST. f Состояние NumLock при загрузке [Вкл.] Выберите состояние NumLock клавиатуры при загрузке. f Эффект информационного блока [Разблокировать] Устанавливает состояние информационного блока справки. [Разблокировать] Эффект скольжения. [Блокировка] Исправить информационный блок справки на экране. f Звуковой сигнал POST [Отключено] Включает или отключает звуковой сигнал POST. f АВТО CLR_CMOS [Отключено] Включает или отключает автоматическое возобновление данных CMOS, когда система не может загрузиться в ОС и перезагружаться несколько раз.

      Страница: 49

      51 Настройка биоса f Режим загрузки Выберите [LEGACY+UEFI]. Устанавливает режим загрузки системы из устаревшей архитектуры или архитектуры UEFI в зависимости от ОС. требование установки. Этот элемент станет недоступным для выбора и будет настроен автоматически BIOS, когда включена поддержка Windows 10 WHQL. [UEFI] Включает поддержку только режима загрузки UEFI BIOS. [LEGACY+UEFI] Включает как режим загрузки Legacy BIOS, так и загрузку UEFI BIOS. режим. f ФИКСИРОВАННЫЙ ПОРЯДОК ЗАГРУЗКИ Приоритеты/ UEFI USB Key Drive Приоритеты BBS/ USB Key Drive Приоритеты BBS Устанавливает приоритет устройства для загрузки системы. f Приоритеты параметров загрузки Эти элементы используются для определения приоритета установленных загрузочных устройств. Безопасность f Пароль администратора Устанавливает пароль администратора для безопасности системы. Пользователь имеет полное право изменять Пункты BIOS с паролем администратора. После установки пароля администратора состояние этого элемента будет отображаться как «Установлено». f Пароль пользователя Устанавливает пароль пользователя для безопасности системы. Пользователь имеет ограниченные права на изменение BIOS элементы с паролем пользователя. Этот элемент будет доступен, когда пароль администратора установлен. После установки пароля пользователя состояние этого элемента будет отображаться как Установлено. f Проверка пароля [Настройка] Выбирает условие, при котором будет запрашиваться пароль. [Setup] Для входа в программу настройки BIOS будет запрошен пароль. [Boot] Для загрузки системы будет запрошен пароль. f Удаление пароля [Включено] Включает или отключает поведение очистки CMOS для сброса установленного пароля. [Включено] Пароль будет стерт после очистки CMOS. [Отключено] Пароль всегда будет сохранен. Важный При выборе пунктов «Пароль администратора/пользователя» появится окно пароля. на экране. Введите пароль и нажмите Enter. Введенный сейчас пароль будет заменить любой ранее установленный пароль из памяти CMOS. Вам будет предложено подтвердите пароль. Вы также можете нажать клавишу Esc, чтобы отменить выбор. Чтобы сбросить установленный пароль, нажмите Enter, когда вам будет предложено ввести новый пароль. Сообщение подтвердит отключение пароля. Как только пароль будет отключен, вы можете войти в настройки и ОС без авторизации.

      Страница: 50

      52 Настройка BIOS f Надежные вычисления Устанавливает функцию TPM (доверенный платформенный модуль). fПоддержка устройств безопасности [Отключено] Включает или отключает функцию TPM для создания ключа подтверждения для доступа система. Переключатель fTPM fAMD [AMD CPU fTPM] Выбирает устройство TPM. Этот элемент появится, если поддержка устройств безопасности включена. включено. [AMD CPU fTPM] Выберите его для AMD Firmware TPM. [AMD CPU fTPM отключен] Выберите его для дискретного TPM. fВыбор устройства [Авто] Задает версию устройства TPM. Версия должна совпадать с устройством. Если установлено значение «Авто», система автоматически обнаружит модель TPM 2.0 или TPM 1.2. f Конфигурация защиты корпуса от проникновения Нажмите Enter, чтобы войти в подменю. fChassis Intrusion [Отключено] Включает или отключает запись сообщений при открытом шасси. Эта функция готов для шасси оснащен датчиком вскрытия корпуса. [Включено] Как только шасси будет открыто, система запишет и выдаст предупреждение. [Сброс] Удаление предупреждающего сообщения. После очистки сообщения, пожалуйста вернуться к Enabled или Disabled. [Отключено] Отключает эту функцию. Сохранить и выйти f Отменить изменения и выйти Выйдите из настройки BIOS без сохранения изменений. f Сохранить изменения и перезагрузить Сохраните все изменения и перезагрузите систему. f Сохранить изменения Сохранить текущие изменения. f Отменить изменения Отменить все изменения и восстановить предыдущие значения. f Восстановить настройки по умолчанию Восстановите или загрузите все значения по умолчанию. f Переопределение загрузки В этом меню появятся установленные загрузочные устройства, вы можете выбрать одно из них для быть загрузочным устройством.

      MSI MAG Z690 TOMAHAWK WIFI LGA 1700 ATX MAG Z690 TOMAHAWK WIFI

      BH #MSMAGZ690THW • MFR #MAG Z690 TOMAHAWK WIFI

      3 reviews

      Authorized Dealer

      Key Features

      • ATX Form Factor
      • Intel Набор микросхем Z690
      • Разъем LGA 1700
      • 4 двухканальных модуля памяти DDR5-6400 (OC)

      Материнская плата MAG Z690 TOMAHAWK WIFI LGA 1700 ATX позволяет легко подключаться и играть в любимые игры. 0229 из MSI . Эта материнская плата ATX с чипсетом Intel Z690 и сокетом LGA 1700 оснащена четырьмя слотами оперативной памяти, поддерживающими двухканальную память DDR5 со скоростью до 6400 МГц при разгоне. Подключайте накопители через четыре интерфейса M.2 или шесть разъемов SATA III. Установите различные карты адаптера через слот PCIe 5.0 x16, два слота PCIe 3.0 x16 и слот PCIe 3.0 x1. Воспользуйтесь преимуществами поддержки AMD CrossFireX для повышения производительности игр с несколькими графическими процессорами.

      Подробнее

      In Stock

      Share

      Print

      $239.99

      Price $279.99

      Instant Savings $40.00

      Protect your Gear

      Add a protection plan from

      $53.99

      Ask Our Experts
      • Overview

      • Specs

      • Отзывы3

      • Вопросы и ответы

      • Аксессуары
      • Совместимость

      MSI MAG Z690 TOMAHAWK WIFI Обзор0277

      • 1Description
      • 2Cooling
      • 3Power Solution
      • 4DIY Friendly
      • 5Protection
      • 6Lightning Speed ​​
      • 7Memory
      • 8BIOS and Software
      • 9Networking
      • 10Audio
      • 11USB Connectivity
      • 12Mystic Light

      Get easy подключения и наслаждайтесь любимыми играми с материнской платой MAG Z690 TOMAHAWK WIFI LGA 1700 ATX из MSI . Эта материнская плата ATX с чипсетом Intel Z690 и сокетом LGA 1700 оснащена четырьмя слотами оперативной памяти, поддерживающими двухканальную память DDR5 со скоростью до 6400 МГц при разгоне. Подключайте накопители через четыре интерфейса M.2 или шесть разъемов SATA III. Установите различные карты адаптера через слот PCIe 5.0 x16, два слота PCIe 3.0 x16 и слот PCIe 3.0 x1. Воспользуйтесь преимуществами поддержки AMD CrossFireX для повышения производительности игр с несколькими графическими процессорами.

      Выходите в интернет или подключайтесь к беспроводным периферийным устройствам с помощью Wi-Fi 6E и Bluetooth 5.2. Подключайте проводные аксессуары через порт USB 3.2 Gen 2×2 Type-C или два порта USB 2.0, два порта USB 3.2 Gen 1 и три порта USB 3.2 Gen 2 Type-A. Пять 3,5-мм портов позволяют подключать аналоговые аудиосигналы, а выход S/PDIF обеспечивает цифровой аудиовыход. Также присутствуют выходы HDMI и DisplayPort, а также порт RJ45 с поддержкой 2,5 Gigabit Ethernet, разъемы антенны Wi-Fi и кнопка Flash BIOS. Кроме того, различные внутренние разъемы обеспечивают поддержку двух 8-контактных разъемов питания, вентилятора помпы жидкостного охлаждения, сигнализации проникновения в корпус, модуля TPM, перемычки Clear CMOS и портов USB на передней панели, включая порт USB 3.2 Gen 2 Type-C на передней панели. . MSI MAG Z690 Материнская плата TOMAHAWK WIFI LGA 1700 ATX использует кодек Realtek ALC4080 и поддерживает 7.1-канальный объемный звук. Эта материнская плата совместима с 64-битными операционными системами Windows 10 и 11.

      Увеличенный радиатор PWM от MSI и усовершенствованная конструкция схемы обеспечивают достаточную мощность при низкой температуре для оптимальной многоядерной производительности.

      Материнские платы MSI позволяют управлять скоростью и температурой всех системных и процессорных вентиляторов. Total Fan Control позволяет проверить основные характеристики системы в упрощенном графическом интерфейсе. Вы также можете установить до четырех целевых значений температуры для процессора и материнской платы, облегчая автоматическую регулировку скорости вращения вентилятора.

      Часть конструкции радиатора материнской платы, M.2 SHIELD FROZR представляет собой интегрированное тепловое решение, предназначенное для предотвращения перегрева и снижения производительности вашего твердотельного накопителя.

      FROZR AI Cooling определяет температуру процессора и графического процессора и автоматически настраивает оптимальную скорость системных вентиляторов с помощью MSI AI ENGINE.

      Подключайте и синхронизируйте свои кулеры и корпус MSI со стратегически расположенными контактными разъемами, включая специальный разъем для насоса и вентилятора.

      Раскройте потенциал и поддерживайте максимальную производительность с агрессивной конструкцией VRM, построенной с цифровой системой питания ЦП. Сочетая в себе 8 + 8-контактные разъемы питания и технологию Core Boost, эта материнская плата готова выдерживать большие игровые нагрузки.

      Технология Core Boost сочетает в себе компоновку MSI и цифровую схему питания и обеспечивает более быструю, неискаженную и точную подачу тока на ЦП. Помимо поддержки многоядерных операций процессора, Core Boost также обеспечивает плавный разгон.

      MSI Game Boost обеспечивает разгон за одну секунду, обеспечивая прирост производительности, необходимый для увеличения FPS.

      При калибровке грузовой марки вы получаете то, что устанавливаете. Кроме того, убедитесь, что напряжение вашего процессора остается стабильным при любой нагрузке для повышения стабильности при запуске ресурсоемких процессов.

      Защита от перенапряжения предотвращает потенциальное повреждение ЦП и других важных компонентов в результате короткого замыкания.

      Два 8-контактных разъема обеспечивают достаточную мощность даже для разогнанного многоядерного процессора.

      Предварительно установленное экранирование ввода-вывода делает процесс установки проще и безопаснее. Конструкция защищает ваши порты ввода-вывода, а также предотвращает повреждение электростатическим разрядом.

      Схема материнской платы MSI гарантирует чистоту и чистоту защитной зоны корпуса, предотвращая контакт каких-либо компонентов или повреждение материнской платы. Кроме того, вокруг каждого отверстия для винта напечатана защитная краска, чтобы предотвратить появление царапин на деталях.

      Увеличенный зажим PCIe облегчает замену или извлечение устройств.

      Наткнулся на неприятности? Встроенные светодиоды для ключевых компонентов укажут на источник проблемы, чтобы вы точно знали, где искать, чтобы снова начать работу.

      Встроенная светодиодная кнопка на материнской плате управляет световым эффектом.

      Зажим EZ M.2 позволяет быстро и легко установить твердотельный накопитель M.2, избавляя от необходимости что-либо привинчивать.

      Конструкция печатной платы была оптимизирована для более широкой полосы пропускания и более высоких скоростей передачи, что также полезно для надежной передачи по каналу. Помимо шестислойной конструкции, в печатной плате используются материалы серверного класса IT-170 и 2 унции утолщенной меди.

      Слоты MSI PCIe Steel Armor крепятся к материнской плате с помощью дополнительных точек пайки и выдерживают вес тяжелых видеокарт. Такая конструкция слота также защищает точку контакта от электромагнитных помех.

      Двойная защита от электростатического разряда удваивает слой заземления вокруг монтажных отверстий, предотвращая повреждение материнской платы статическими разрядами.

      Воспользуйтесь преимуществами простой совместимости и беззаботного взаимодействия с пользователем при использовании Microsoft Windows 11.

      Интерфейс PCIe 5.0 x16 обеспечивает скорость до 128 ГБ/с, что вдвое превышает скорость предыдущего поколения. Кроме того, усовершенствованный слот PCIe SMT (технология поверхностного монтажа) уменьшает помехи и электрические шумы, а также поддерживает более высокую пропускную способность и более высокую скорость передачи данных PCIe 5.0.

      Материнские платы MSI Z690 поддерживают широкий спектр стандартов хранения данных, что позволяет пользователям подключать любые быстрые устройства хранения для оптимальной производительности, повышения эффективности и упрощения производительности.

      Любители ПК теперь могут наслаждаться производительностью твердотельного накопителя на своем жестком диске, подключив его к устройству памяти Intel Optane. Технология Intel Optane обеспечивает сочетание высокой пропускной способности, низкой задержки, высокого качества обслуживания и высокой надежности.

      Повышение производительности благодаря поддержке памяти DDR5. Кроме того, специальный процесс сварки SMT и технология MSI Memory Boost обеспечивают впечатляющие возможности памяти.

      MSI проводит тщательное тестирование памяти популярных марок в экстремальных условиях, чтобы обеспечить стабильность системы. Эта материнская плата протестирована с такими брендами, как Corsair, Crucial, Kingston, G.Skill и другими, на наличие оптимизированных модулей памяти и конфигураций, а также улучшенный разгон.

      Усовершенствованный процесс сварки с технологией поверхностного монтажа (SMT) снижает количество дефектов паянных соединений, электромагнетизм и помехи. В сочетании с технологией Memory Boost это позволяет MAG Z690 TOMAHAWK WIFI передавать чистый высокочастотный сигнал DDR5.

      Поддержка Extreme Memory Profile (XMP) в BIOS протестирована и сертифицирована MSI OC LAB. Включите автоматические настройки питания, чтобы получить максимальную скорость и стабильность памяти.

      MSI Center объединяет набор программных утилит MSI в единое централизованное приложение для удобного управления расширенными функциями.

      Получите больше от загруженного BIOS, разработанного для простоты использования, и точно настройте материнскую плату для игровой производительности, эффективности или мировых рекордов разгона. Используйте функцию XMP для автоматического разгона совместимых модулей памяти. Или используйте устройство управления томами (VMD) для прямого управления твердотельными накопителями NVMe с шины PCIe без необходимости использования дополнительных аппаратных адаптеров. Функция Memory Try It позволяет оптимизировать скорость и производительность, а Hardware Monitor дает вам немедленный доступ к критически важной информации, включая температуру, емкость, тактовую частоту и напряжение. Наконец, используйте опцию «Поиск и избранное» для быстрого перемещения по меню и используйте M-Flash для удобной прошивки или обновления BIOS с помощью утилиты настройки CMOS.

      Resizable BAR (Re-Size BAR) — это расширенная функция PCI Express, которая позволяет ЦП одновременно получать доступ ко всему кадровому буферу графического процессора и повышать производительность. Обратите внимание, рекомендуется, чтобы у вас была установлена ​​последняя версия VBIOS/BIOS/драйвера, доступная у производителя.

      2,5-гигабитная локальная сеть обеспечивает скорость более чем в два раза выше, чем обычная гигабитная локальная сеть, обеспечивая достаточную пропускную способность для требовательных пользователей.

      Wi-Fi 6 использует новейшие технологии OFDMA и двусторонней связи MU-MIMO и обеспечивает повышенную пропускную способность и эффективность сети в средах с высокой плотностью сигнала. По сравнению с Wi-Fi 5, Wi-Fi 6 предлагает более высокую скорость и более сильный сигнал.

      MSI LAN Manager автоматически классифицирует и приоритизирует чувствительные к задержкам приложения для онлайн-игр, гарантируя, что задержка не помешает действию. Кроме того, измените приоритет трафика приложений или настройте пропускную способность для каждого приложения.

      Аудиопроцессор ALC4080 поддерживает частоту дискретизации до 32 бит при 192 или 384 кГц. Кроме того, аналоговые аудиопорты и цифровой выход S/PDIF позволяют подключать внешнее аудиооборудование, например систему объемного звучания или автономный ЦАП.

      Специальный усилитель для наушников может управлять аудиофильскими наушниками с импедансом до 600 Ом.

      Как и в случае со звуковой картой, аудиокомпоненты и схемы размещены на отдельной секции материнской платы и электрически изолированы.

      Использование разделенных слоев на печатной плате обеспечивает одинаково первозданное качество звука как для левого, так и для правого аудиоканалов.

      Audio Boost защищает ваши уши, устраняя надоедливые громкие щелчки при подключении и отключении устройств, включении и выключении компьютера.

      Получите скорость до 20 Гбит/с при подключении к заднему порту USB 3.2 Gen 2×2 Type-C.

      Игровые материнские платы MSI поддерживают порты USB Type-C на передней панели, что позволяет геймерам подключать новейшие USB-устройства.

      Добавьте больше цвета с помощью удлинителя Mystic Light Extension. Этот заголовок обеспечивает интуитивно понятный способ управления дополнительными лентами RGB и другими периферийными устройствами RGB, добавленными в систему, без необходимости использования отдельного контроллера RGB.

      Беспроводными устройствами также можно управлять с помощью MSI Center. Ambient Link идеально синхронизирует продукты MSI Mystic Light с экранными играми и другими сценариями, а также с совместимыми аксессуарами для освещения.

      UPC: 824142272640

      In the Box
      • MSI MAG Z690 TOMAHAWK WIFI LGA 1700 ATX Motherboard
      • Wi-Fi Antenna
      • 2 x SATA Cables
      • EZ M. 2 Clip
      • USB Drive
      • MSI Case Badge
      • Наклейки MAG
      • Ограниченная 3-летняя гарантия
        • Описание
        • Охлаждение
        • Power Solution
        • Сделай сам
        • Молния
        • Защита
        • 280 Memory
        • BIOS and Software
        • Networking
        • Audio
        • USB Connectivity
        • Mystic Light

        MSI MAG Z690 TOMAHAWK WIFI DDR4 Specs

        CPU

        Chipset Intel Z690
        CPU Socket LGA 1700

        Ввод/вывод на задней панели

        USB 2 x USB 2. 0 Type-0 8
      • 229 USB 3.1 / USB 3.2 Gen 1 Type-A
        3 x USB 3,1 / USB 3.2 Gen 2 Type-A
        1 x USB 3.2 Gen 2×2 Тип C
      • Thunderbolt
        Thunderbolt
        Display 1 x HDMI 2.1Output
        1 x DisplayPort 1.4Output
        Audio 5 x 3.5 mm
        1 x S/PDIF
        Ethernet / Controller 1 x Intel I225V 2. 5Gigabit
        Wi-Fi Antenna 2 x Connector
        Buttons BIOS Flashback

        Memory

        Memory Slots 4 x 288-Pin
        Memory Support DDR5 4800, 5066, 5200, 5333, 5400, 5600, 5800, 6000, 6133, 6200, 6400 MHz
        Maximum Capacity 128 GB
        Channel Architecture Dual Channel
        ECC Support Non-ECC Unbuffered

        Storage Expansion

        SATA 6 x SATA III
        M. 2 1 x M Ключ 2242, 2260, 2280, 22110 (PCIE 4.0 X4)
        1 x M Ключ 2242, 2260, 2280 (PCIE 4.0 x4)
        1 X M. 2268, 226, 226, 226, 226, 226, 2260, 2260, 2260, 2260, 2260, 2260, 2260, 2260, 2260, 2260, 2260, 2260, 2260, 2260, 2260, 2260, 2260, 2260, 2260, 2260, 2260, 2260, 2260, 2260 (4,0 x4). PCIe 4.0 x4, SATA III)
        1 x м. Ключ 2242, 2260, 2280 (PCIE 3.0 X4, SATA III)
        Оптайн память. RAID 0, 1, 5 (M.2)

        Internal I/O

        Expansion Slots 1 x PCIe 5.0 x16
        1 x PCIe 3.0 x16 (x4 mode)
        1 x PCIe 3.0 x16 (режим x1)
        1 x PCIe 3. 0 x1
        USB 1 x разъем USB 3.1 / USB 3.2 Gen 2 (поддерживает 1 порт USB Type-C)
        1 x разъем USB 3.1 / USB 3.2 Gen 1 (поддерживает 2 порта USB Type-A)
        2 x USB 2.0 Header (Supports 4 USB Type-A Port)
        Multi-GPU Support AMD CrossFireX
        Air Cooling 1 x 4-Pin CPU
        6 x 4-контактная система
        Жидкостное охлаждение 1 x 4-Pin Pump
        Power Connectors 1 x 24-Pin Mainboard
        2 x 8-Pin ATX
        Security Chassis Intrusion, TPM Header
        LED Header 4 x RGB
        Audio None
        Diagnostics Clear CMOS
        Add-On 1 x Thunderbolt Header

        Front Panel I/O

        I/O Connection Headers AAFP

        Audio

        Audio Codec Realtek ALC4080 (7. 1-Channel)

        Беспроводная сеть

        Bluetooth 5,2
        Wi-Fi Wi-Fi 6 (802.11ax) (MU-MIMO) Wi-Fi 6 (802.11AX) (MU-MIMO) Wi-Fi 6 (802.11ax) (MU-MIMO) Wi-Fi 6 (802.11AX) (MU-MIMO) Wi-Fi 6 (802.11AX) Wi-Fi 6.0459 1 E Key M.2

        Physical

        Form Factor ATX
        Dimensions 12. 0 x 9.6″ / 30.5 x 24.4 cm

        Packaging Info

        Вес упаковки 4,695 фунта
        Размеры коробки (LXWXH) 13,5 x 10,6 x 2,8 «

        1SI MAGIAWI Z6903 DAWAWI DAWK4903

        91903 9077.771
      • .777191903

        19.7777197777777777777777777777777777777777777777777777777777777777777777777777777777777777777770006 Видите ошибки на этой странице? Сообщите нам

        ВАШИ НЕДАВНО ПРОСМОТРЕННЫЕ ТОВАРЫ

        Автосигнализация tomahawk sl 700 установка своими руками

        Этот прибор в модельном ряду CL стал называться CL-700, так как является, по сути, развитием предыдущего томагавка cl 500 модель. Сигнализация tomahawk cl 700, в отличие от своего предшественника tomahawk cl 500, благодаря использованию новейших охранных алгоритмов стала лучшей в своей линейке.

        Нестандартные решения при разработке модели сделали ее очень функциональной, и в то же время достаточно доступной. Хотя предыдущая версия tomahawk cl 500, тоже имела приличный функционал.

        Разработчики проделали большую работу, и именно их работа стала залогом популярности новой защитной системы — томагавк cl 700, которая призвана надежно защитить ваше спокойствие и спокойствие вашего автомобиля. Этот модельный ряд всегда отличался лучшим сочетанием цены и качества.

        Помимо прочего, в набор входит инструкция по эксплуатации томагавка cl 700, которая способна донести до самого несведущего в автомобилях человека, как работать с системой.

        Characteristics:

        • Antigrabber
        • Anti-Scanner
        • Security of doors, hood, trunk and ignition systems
        • Programmable engine blocking
        • Built-in immobilizer
        • Individual PIN
        • Emergency arming
        • Emergency disarming
        • Бесшумная постановка/снятие с охраны
        • Автоматическая постановка на охрану
        • Автоматическая повторная постановка на охрану
        • Режим охраны при работающем двигателе
        • Двухэтапное снятие с охраны
        • Двухуровневый датчик удара
        • Встроенный центральный замок
        • Программируемый импульс центрального замка
        • Управление центральным замком при работающем двигателе
        • Встроенное реле габаритного света
        • 1 дополнительный канал (программируемый)
        • Учет освещения салона задержка
        • Функция вежливой подсветки
        • Возможность подключения системы «комфорт»
        • Возможность подключения штатной сирены
        • Обход неисправной зоны
        • Защита от ложных срабатываний
        • Память состояния
        • Триггерная память
        • Индикация состояния системы с помощью светодиодного индикатора
        • Режим паники
        • Режим валена
        • Режим
        • Режим валена
        • Режим
        • Режим вала
        • Режим
        • Режим вала
        • . Дистанционное зональное отключение датчика удара
        • Дистанционное зональное отключение дополнительного датчика
        • Программируемые брелоки
        • Информация о программируемых брелоках
        • Функция безопасного вождения
        • Поиск/бесшумный поиск автомобиля
        • Дистанционное открывание багажника
        • Функция предупреждения об открытии двери во время движения

        В интернет-магазине Навигатор-Магазин только лучшая техника!

        Одним из главных преимуществ нашего магазина является то, что в нашем ассортименте исключительно «белые» приборы с маркировкой Сертификат РосТест , отгружаемые официальными поставками напрямую от производителя. Мы внимательно следим за качеством реализуемой нами продукции, что позволяет исключить наличие брака.

        Как и ожидалось, покупателю будет предоставлен полный гарантийный пакет, состоящий из гарантии производителя , с которым можно обращаться в центры обслуживания клиентов для сервисного ремонта, а также мы предоставляем покупки с гарантией собственного магазина, что позволяет вернуть или обменять устройство в течение первой недели с момента покупки при условии, что весь комплект останется в наличии.

        Отзывы наших благодарных клиентов вы можете прочитать на Яндекс Маркете. Мы работаем для вас и стараемся сотрудничать с сайт было удобно и комфортно!

        Оценки — 7, средний балл: 4,7 ()

        Фрагмент инструкции

        Зажигание выключено. Снятие с охраны, открытие центрального замка. Зажигание выключено. Закрытие центрального замка Зажигание вкл. Открытие центрального замка Зажигание вкл. Отключить датчик удара Режим охраны Отключить дополнительный датчик Режим охраны Режим VALET вкл/выкл Режим без охраны Вкл/выкл сирены Зажигание выключено Охрана при работающем двигателе Зажигание вкл. Поиск автомобиля Тихий поиск автомобиля Открытие багажника / 1-е доп. Канал Паника Зажигание выключено Дистанционное противоугонное устройство вкл. Зажигание вкл. Дистанционное Противоугонное выключение Иммобилайзер вкл/выкл Автопостановка на охрану вкл/выкл 1-я цифра 2-я цифра 1 (X) 1 (Y) на зажигание. 2. Нажмите кнопку OVERRIDE количество раз, равное X (первая цифра PIN-кода). 3. Выключите зажигание. 4. Снова включите зажигание. 5. Нажмите кнопку OVERRIDE количество раз, равное Y (вторая цифра PIN-кода). 6. Выключите зажигание. Если значение PIN-кода введено правильно, система будет снята с охраны. Внимание! Повторите процедуру в случае неудачного ввода PIN-кода. 26. Программирование нового PIN-кода. Внимание! Программирование нового ПИН-кода возможно только в том случае, если предварительно запрограммировано «Аварийное отключение системы с помощью ПИН-кода» (см. таблицу программирования функций). Для изменения ПИН-кода: 1. Выключите зажигание. 2. Нажмите кнопку OVERRIDE 4 раза. 3. Включите зажигание, сирена издаст 4 «чирпа». 4. Нажмите кнопку OVERRIDE 1 раз, чтобы активировать режим программирования первой цифры PIN-кода. 5. Используя действующий брелок, введите значение первой цифры PIN-кода. Значение цифры Соответствующая кнопка 1 Нажать кнопку 2 Нажать кнопку 3 Нажать кнопку 4 Нажать кнопку Внимание! Сирена с количеством «ЧИРПОВ» подтвердит новое значение первой цифры ПИН-кода. 6. Нажмите кнопку OVERRIDE 1 раз, чтобы активировать режим программирования второй цифры PIN-кода. 7. Используя действующий брелок, введите значение второй цифры PIN-кода. Значение цифры Соответствующая кнопка 1 Нажмите кнопку 2 Нажмите кнопку 3 Нажмите кнопку 4 Нажмите кнопку Внимание! Сирена с количеством «ЧИРПСов» подтвердит новое значение второй цифры ПИН-кода. Внимание! Рекомендуем записать новое значение PIN-кода. 27. Светодиодный индикатор режима работы. Системный светодиод многофункционален. По сигналам светодиода можно определить состояние охранной системы в данный момент: Режим Зажигание выключено Зажигание включено Режим охраны * * * * * * * * * * * Режим иммобилайзера постоянно включен Режим VALET постоянно включен 1-я и 2-я ступени Антиугон * * * * * * * * * * * 28. Программирование дополнительных брелоков В памяти основного блока может храниться до 4-х брелоков, для этого необходимо: 1. Выключить зажигание. 2. Нажмите кнопку «OVERRIDE» 7 раз. 3. Включите зажигание. Сирена издаст 7 «чирпов», подтверждая вход в режим программирования брелоков. 4. Нажмите и удерживайте кнопки и новый брелок, пока не услышите «ЧИРП» сирены, подтверждающие запоминание нового брелока (1 «ЧИРП» для первого, 2 «ЧИРП» для второго, 3 «ЧИРП» для третий и 4 «ЧИРП» для четвертого) … 5. Выключить зажигание. Габаритные огни мигнут 5 раз, подтверждая выход из числа кн. OVERRIDE Функция Кнопка Кнопка Кнопка Кнопка 1 раз Длительность импульса для открытия/закрытия центрального замка (сек) Открыть 0,8 Закрыть 0,8 Открыть 3,6 Закрыть 3,6 Обратно 2 x 0,8 Закрыть 0,8 Открыть 0,8 Закрыть 30 2 раза Функция безопасного вождения …

        Этот прибор в модельном ряду CL стал называться CL-700, так как является, по сути, развитием предыдущей модели tomahawk cl 500. Сигнализация tomahawk cl 700, в отличие от своего предшественника tomahawk cl 500, благодаря использованию новейших охранных алгоритмов стала лучшей в своей линейке.

        Нестандартные решения при разработке модели сделали ее очень функциональной, и в то же время достаточно доступной. Хотя предыдущая версия tomahawk cl 500, тоже имела приличный функционал.

        ВНИМАНИЕ! Найден совершенно простой способ снизить расход топлива! Не верите мне? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. И теперь он экономит на бензине 35 000 рублей в год!

        Разработчики проделали большую работу, и именно их работа стала залогом популярности новой защитной системы — tomahawk cl 700, которая призвана надежно защитить ваше спокойствие и спокойствие вашего транспортного средства. Этот модельный ряд всегда отличался лучшим сочетанием цены и качества.

        Помимо прочего, в комплект входит инструкция по эксплуатации tomahawk cl 700, которая способна донести до самого несведущего в автомобилях человека, как работать с системой.

        Оборудование

        • Головное устройство;
        • два брелока;
        • двухуровневый датчик удара;
        • внешняя антенна;
        • сирена сигнализации;
        • клавиша «ОТМЕНА»;
        • реле блокировки силовой установки;
        • концевой выключатель кнопочный;
        • соединительная проводка системы;
        • защитный чехол для брелока;
        • руководство пользователя;
        • гарантийное обязательство;
        • упаковка
        • ;
        • батарейка
        • для брелока, тип ААА;
        • отвертка
        • для регулировки;

        Миниатюрный брелок tomahawk s 700 представляет собой приемопередающий модуль с питанием от элемента 27А, 12В, время автономной работы которого полностью зависит от условий эксплуатации. Главное не забывать вовремя менять батарейку.

        Брелок tomahawk cl 700 оснащен четырьмя клавишами управления. При нажатии любой из них микропроцессор формирует команду, которая по радиоканалу передается на основной блок сигнализации. Каждый передаваемый сигнал кодируется по новому алгоритму (антиграббер). Таким образом, злоумышленник не может записать команду с брелока и воспроизвести ее.

        Включение сигнализации

        Охранная система tomahawk cl 700 активируется с брелока, с помощью назначенной для этого кнопки. Когда автомобиль поставлен на охрану, раздастся один короткий предупредительный сигнал и один раз мигнут стояночные огни.

        Внимание! Если габаритные огни мигают четыре раза и звучит четырехкратный звуковой сигнал, это означает, что система отключила одну из поврежденных зон безопасности (открытый багажник, крышку капота или одну из дверей). Как только дверь будет закрыта, сигнализация автоматически включится и закроет дверь.

        Постановка на охрану с выключенной сиреной


        Еще один ключ активирует охранную систему томагавк д 700 без срабатывания сигнализации. В этом случае габаритные огни мигнут один раз и система активируется.

        Внимание! Режим можно включить или отключить, даже если автомобиль уже находится в режиме охраны.

        Дистанционное отключение дополнительного датчика и датчика удара

        Если в охраняемой машине кто-то есть, или он стоит на проезжей части с интенсивным движением и шумом, можно временно отключить датчик удара.

        Чтобы отключить датчик удара, дважды нажмите нужную клавишу. Повторное двойное нажатие активирует датчик. Для отключения охранной зоны, контролируемой дополнительным датчиком, дважды нажмите нужную клавишу в течение одной секунды. Последующее двойное нажатие снова включит датчик.

        Внимание! При повторной активации системы безопасности все датчики будут включены по умолчанию.

        Брелоки дистанционного управления

        Дополнительный канал может использоваться для управления различными системами автомобиля:

        • открыть и закрыть крышку багажника;
        • активировать осветительные приборы;
        • механизмы управления подъемом стекол;

        Для работы с этим функционалом на многие автомобили требуется установка дополнительного оборудования. Время, через которое сработает дополнительный датчик, можно запрограммировать. Более подробная информация содержится в инструкции, входящей в комплект.

        Чтобы активировать дополнительные датчики, удерживайте соответствующую клавишу до тех пор, пока не загорится синий светодиод, затем снова нажмите клавишу с трехсекундным интервалом. Успешное выполнение каждой команды будет сопровождаться трехкратным миганием габаритных огней.

        Внимание! Дополнительный канал способен управлять крышкой багажника в любом режиме. Если багажник был открыт в режиме активной защиты, автоматически отключается датчик багажника, а также датчик удара и дополнительный датчик багажника.

        Функции

        • защита всех открывающихся частей машины;
        • возможность программируемой блокировки силовой установки;
        • штатный иммобилайзер
        • ;
        • персональный PIN-код;
        • аварийное срабатывание защиты;
        • аварийное отключение защиты;
        • мягкая постановка и снятие с охраны;
        • автоматический режим охраны;
        • автоматическое повторное взятие под охрану;
        • работа защитной системы при работающем двигателе;
        • датчик удара
        • , работающий по двухуровневой системе;
        • возможность программирования центрального замка;
        • управление блокировкой при работающем двигателе;
        • штатное реле габаритных огней;
        • программируемый вспомогательный канал;
        • учет задержки освещения в салоне;
        • «Вежливая» подсветка;
        • Установка техники «комфорт»;
        • подключение стандартного сигнала;
        • Обход зоны с неисправностью;
        • Многоуровневая защита от различных ложных срабатываний;
        • Энергонезависимая память состояния;
        • Память любых срабатываний;
        • Светодиодный индикатор;
        • Технология паники;
        • Парковочная техника;
        • Противоугонная технология;
        • технология бесшумной защиты
        • ;
        • пульт дистанционного управления сиреной;
        • пульт дистанционного управления датчиком удара;
        • пульт дистанционного управления дополнительным датчиком;
        • два брелока с возможностью программирования;

        ВШАВ | Wausau, Northcentral Wisconsin

        Skip to Content

        News and First Weather App

        Community Calendar

        Отправить фотографии

        Программирование

        5 Premier для работы

        Fall Rid Томагавк на несколько дней веселья и дружбы.

        Футбол

        Футбол Antigo выигрывает игру с колокольчиками, волейбол Merrill возвращается, чтобы обыграть Wausau East

        Группа по обзору смерти в округе Марафон

        National

        Четыре важных совета для первых инвесторов в недвижимость

        Top Headlines

        New Lampaud Поля

        9

        Обновлено: 6 часов назад

        |

        Эмили Робертс

        Упаковщики и партнер Delaware North Sportservice, специализирующийся на продуктах питания и напитках, продемонстрировали новинки во время пресс-конференции в Lambeau Field в четверг.

        Министерство юстиции: человек, убитый представителем компании Адамс, размахивал огнестрельным оружием

        Обновлено: 11 часов назад

        |

        Ник Вивиани

        Государственные чиновники обнародовали имя депутата и убитого человека.

        Погода

        Первое оповещение о погоде: в выходные возможны дожди и грозы

        Обновлено: 3 часа назад

        |

        By Mark Holley

        Ощущение лета в теплых и влажных условиях. Кратковременные ливни с отдельными штормами перейдут на выходные.

        Висконсинский иск оспаривает федеральную регистрационную форму

        Обновлено: 11 часов назад

        |

        Ассошиэйтед Пресс

        Консервативная юридическая фирма оспаривает использование федеральной формы регистрации избирателей в Висконсине, заявляя, что она не соответствует требованиям, изложенным в законе штата.

        Автор книги Фавр призывает людей не читать «Стрелка»

        Обновлено: 17 часов назад

        |

        Сотрудники отдела новостей WBAY

        Джефф Перлман написал бестселлер New York Times «Стрелок: замечательная, невероятная, культовая жизнь Бретта Фавра».

        Известный ресторан Wausau закрывается в пятницу

        Обновлено: 12 часов назад

        |

        Автор Desiree Fischer

        Ресторан и лаундж Hiawatha закроет свои двери спустя почти 50 лет, как часть сообщества Wausau.

        Петля радара

        ПОСЛЕДНЕЕ ВИДЕО

        Меррилл В.С. Wausau East

        Ежегодная осенняя езда возвращается в Tomahawk

        Актер, Playright посещает UWSP, чтобы преподавать мастер -класс для студентов театра

        41 -й издание Tomahawk Fand Ride Revs up Northwoods

        9089 77777777777771217771421774217742177.

        Учащиеся округа Вуд могут столкнуться с серьезными последствиями за владение и использование Delta 8 THC

        Округ Вуд проходит возрастное ограничение на Delta-8 THC

        Town of Rib Mountain Утверждает планы для нового ресторана

        Мясной магазин Висконсина, винный магазин.

        DHS штата Висконсин получает грант на предотвращение самоубийств

        Обновлено: 14 часов назад

        |

        Дезире Фишер

        Департамент здравоохранения штата Висконсин получил пятилетний грант от CDC для предотвращения самоубийств в штате Висконсин.

        National

        Предварительное трудовое соглашение предотвращает угрозу общенациональной забастовки железнодорожников

        Обновлено: 8 часов назад

        |

        Ассошиэйтед Пресс

        Президент говорит, что железнодорожники получат более высокую заработную плату, улучшенные условия труда и «душевное спокойствие в отношении своих расходов на здравоохранение».

        Мероприятия Fall Ride начнутся в четверг в Tomahawk

        Обновлено: 14 сентября 2022 г., 16:02 CDT

        |

        Хизер Полтрок

        Ожидается, что на этой неделе тысячи людей соберутся в северном лесу, чтобы принять участие в 41-й ежегодной осенней поездке.

        7 Расследует

        «GRACE» направлена ​​на защиту детей в христианских общинах

        Обновлено: 15 сентября 2022 г., 00:43 CDT

        |

        Эмили Дэвис и Невада Лилли

        Религиозные места часто считаются убежищами, безопасными местами, где люди могут духовно учиться, расти и лечиться. Для тех, кто подвергался жестокому обращению в собрании, его членах или лидерах, это убежище может стать постоянным источником травмы.

        Маркетт Опрос показывает напряженную борьбу за пост губернатора штата Висконсин, Сенат США

        Обновлено: 14 сентября 2022 г., 21:32 CDT

        |

        Джулиана Торнабене

        Новый опрос юридической школы Маркетт, опубликованный в среду, показал, что как губернатору, так и Сенату США предстоит напряженная борьба.

        Округ Линкольн может потерять клубы 4-H

        Обновлено: 14 сентября 2022 г., 22:51 CDT

        |

        Дрю Сазерленд

        Бюджетные сокращения не позволяют округу Линкольн выделять средства на продолжение программ UW Extension.

        Мир цирка готовится вывести слонов на пенсию в 2023 году

        Обновлено: 14 сентября 2022 г., 22:30 CDT

        |

        Автор Colton Molesky

        Во вторник историческое место Circus World в Барабу сделало несколько объявлений, в том числе об уходе слонов на пенсию следующим летом.

        Национальный

        Розничные продажи в августе выросли на 0,3% по сравнению с июлем на фоне инфляции

        Обновлено: 13 часов назад

        |

        Ассошиэйтед Пресс

        Американцы немного увеличили свои расходы в августе по сравнению с июлем, даже несмотря на то, что рост инфляции на предметы домашнего обихода, такие как аренда и еда, сказался на семейных бюджетах.

        Национальный

        Дворец раскрывает подробности государственных похорон королевы в понедельник

        Обновлено: 15 часов назад

        |

        Автор: МАЙК КОРДЕР

        Букингемский дворец опубликовал в четверг подробности государственных похорон и церемонии в часовне Святого Георгия в Виндзоре.

        National

        Белый дом представит новейшую стратегию борьбы с COVID

        Обновлено: 17 часов назад

        |

        Автор: CNN

        В четверг Белый дом представит Глобальную программу восстановления и реагирования на Covid-19 на 2022 год.

        Спорт

        Волейбол UWSP открывает конференцию победой над UW-Stout

        Обновлено: 14 сентября 2022 г., 22:39 CDT

        |

        Бен Хелвиг

        Пойнтерс №21 одержали домашнюю победу над «Синими дьяволами» в четырех сетах

        Спорт

        Лазард возвращается к тренировкам, а ресиверы Грин-Бей надеются восстановиться

        Обновлено: 14 сентября 2022 г., 21:45 CDT

        |

        Ной Мандерфельд

        Ресивер Packers пропустил первую неделю из-за травмы стопы : 14 сентября 2022 г., 17:32 CDT

        |

        Автор: Ханна Борчерт

        Новое возрастное ограничение THC в округе Вуд влияет на школьные округа.

        Школы Sun Prairie заверяют семьи, что фото в Snapchat не заслуживает доверия, родители ценят открытое общение

        Обновлено: 14 сентября 2022 г., 7:43 CDT

        |

        Авторы: Ник Вивиани и Маркус Арсволд

        Об одной и той же фотографии с различным наложенным текстом сообщили в несколько других округов, написал округ в электронном письме.

        Несколько местных школ получают угрозы в социальных сетях

        Обновлено: 14 сентября 2022 г., 17:21 CDT

        |

        Авторы: сотрудники отдела новостей WBAY и Кейси Торрес

        Полиция Ошкоша сообщает, что средняя школа Ошкош-Уэст была одной из школ, сообщивших об угрожающих изображениях.

        Люди получают наборы для тестирования COVID-19 с истекшим сроком годности

        Обновлено: 14 сентября 2022 г., 17:43 CDT

        |

        Джейсон Циммерман

        Однако не спешите его выбрасывать. FDA продлило срок годности многих тестовых наборов после их производства.

        Политика

        Опрос Marquette показывает большие сдвиги в гонке в Сенат США от штата Висконсин

        Обновлено: 14 сентября 2022 г., 13:11 CDT

        |

        Автор новостей WBAY

        Опрос, проведенный 14 сентября юридической школой Университета Маркетт, показывает, что действующий республиканец Рон Джонсон опередил кандидата от демократов Манделу Барнса.

        Угроза в Уосау-Уэст «необоснованная»; студенты и сотрудники в безопасности

        Обновлено: 14 сентября 2022 г., 13:52 CDT

        |

        Дезире Фишер

        Школьный округ Уосау заявил, что угрожающее сообщение в социальных сетях, которое, по-видимому, было адресовано средней школе Уосо-Уэст, было необоснованным.

        National

        Смертность от передозировки наркотиков в США остается почти рекордно высокой, сообщает CDC

        Обновлено: 14 сентября 2022 г., 15:53 ​​CDT

        |

        CNN

        Ежегодная смертность от передозировки достигла рекордного уровня во время пандемии.

        Национальный

        «Серийное» дело: прокуратура ходатайствует об отмене приговора Сайеду

        Обновлено: 14 сентября 2022 г., 15:37 CDT

        |

        Ассошиэйтед Пресс

        В среду прокуратура Балтимора обратилась к судье с просьбой отменить обвинительный приговор Аднану Сайеду за убийство Хэ Мин Ли в 1999 году — дело, которое было освещено в популярном подкасте «Serial».

        Национальный

        ВОЗ: конец COVID «не за горами», смертность самая низкая с марта 2020 года

        Обновлено: 14 сентября 2022 г., 11:14 CDT

        |

        Ассошиэйтед Пресс

        В своем еженедельном отчете о пандемии агентство здравоохранения ООН сообщило, что число смертей за последнюю неделю снизилось на 22%, и во всем мире было зарегистрировано чуть более 11 000 случаев.

        Мужчина из Уосау, обвиняемый в покушении на убийство, не признает себя виновным

        Обновлено: 14 сентября 2022 г., 10:27 CDT

        |

        Автор: WSAW Staff

        32-летний мужчина, обвиняемый в стрельбе из пистолета по женщине, не признал себя виновным в покушении на убийство.

        Схема подключения сигнализации Tomahawk tw 7000. Совместимость брелоков томагавк и идентификация модели автосигнализации по брелоку

        Новый брелок для сигнализации Tomahawk 7000 TW с ЖК-дисплеем и батарейкой ААА в комплекте

        Брелок 7000 прописан для сигнализации томагавк 9010 tz, 9000, 9010, 950, 900, 700

        Регистрационный брелок томагавк 7000

        Tomahawk 7000 позволяет хранить в памяти пульта до 4-х брелоков. Для записи брелоков Tomahawk 7000 выполните следующие действия:

        1. Включите зажигание (двигатель не должен работать)

        2. Нажмите и удерживайте кнопку «Переопределить»

        3. Дождаться 4-х «чирпов» сирены, подтверждающих вход в режим программирования брелоков

        4. Отпустить кнопку «Переопределить»

        5. Нажать и удерживать кнопки брелка Tomahawk-7000 до тех пор, пока не услышите «ЧИРПЫ» сирены, подтверждающие запоминание нового брелка Tomahawk 7000

        (1 «ЧИРП» на первый брелок, 2 «ЧИРП» на второй, 3 «ЧИРП» на 3-й и 4 «ЧИРП» на четвертый)

        6. Система автоматически выйдет из режима программирования брелоков, если не будет принимать сигналы от брелоков в течение 6 секунд.

        Сигнализация Tomahawk 7000 TW без запуска двигателя, но с расширенными функциями безопасности автомобиля, дальность управления системой до 1 км.

        Управление сигнализацией одной кнопкой, дополнительные каналы позволяют запрограммировать отдельные функции на свободные кнопки, например дистанционное открытие багажника или лючка бензобака.

        Брелок с ЖК дисплеем, что хорошо сказывается на энергопотреблении брелока, при частом использовании хорошей батарейки хватает на 8 месяцев.

        Все 7000 элементов сигнализации подходят от старшей модели 9010 с запуском двигателя

        ! ■! -индикация уровня заряда батареи. Подробнее об автосигнализациях TOMAHAWK TW-7000 на сайте 5 Г/Л 21. 22. TOMAHAWK TW-7000 — индикация включенного таймера. — индикация включенного будильника. ** / 0-00 pm1 о-ОО 23.-час. 24. — — единицы измерения температуры (C или F) III. Брелоки с дистанционным управлением. Охранный комплекс может комплектоваться двумя видами брелоков. Брелок с ЖК-дисплеем отображает информацию о состоянии автомобиля с помощью пиктограмм. Водонепроницаемый стандартный брелок (запасной). Светодиод Рис. 3 Пульт ДУ (рис. 2) представляет собой миниатюрный трансивер с питанием от батарейки ААА-1,5В, время работы зависит от условий эксплуатации. Значок ¡SDD предназначен для контроля уровня заряда аккумулятора. Не забудьте заранее поменять батарейку! Брелок имеет пять кнопок управления: кн. Н TOMAHAWK TW-7000 Подробнее об автосигнализации TOMAHAWK TW-7000 на сайте Книга функций. Û Книга. В книге. В книге. условия Виброзвонок Вкл. Режим охраны выключен Выкл. Режим энергосбережения Вкл. © Режим охраны выключен Выкл. Режим «Valet» Вкл. 2 сек. 2 сек. 2 сек. l TOMAHAWK TW-7000 V. Как пользоваться охранным комплексом. 1. Постановка на охрану. Сирена CHIRP. Система закроет центральный замок. Светодиод будет равномерно мигать. Индикация ЖК-дисплея: (f to) Внимание! запрограммирована функция иммобилайзера, будьте внимательны при постановке на охрану. Если вы слышите не 1, а 2 «ЧИРПа», то это означает, что вы отключили иммобилайзер. Повторное нажатие на нее включит режим охраны. Всегда проверяйте состояние с системами на дисплее. Внимание!Если в момент постановки на охрану какой-либо триггер активен (например, открыта дверь), система подаст 4 сигнала сирены и 4 мигания габаритных огней. он. 2. Тихая постановка на охрану. Ночью можно поставить режим охраны без звукового оповещения. В этом случае сирена будет отключена. Внимание! Звуковое оповещение сирены отключено, но вся информация отображается на дисплее брелока. 3. Постановка на охрану с отключением датчика удара и дополнительного датчика. Если вы оставляете кого-то в охраняемом транспортном средстве или в припаркованном автомобиле…

        TOMAHAWK TW-7000 СОДЕРЖАНИЕ: РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ. I. II. III. IV. V. Основные функции системы. Индикация ЖК-дисплея. Брелоки с дистанционным управлением. Функции, выполняемые с брелока. Как пользоваться охранным комплексом: 1. Постановка на охрану. 2. Бесшумная постановка на охрану. 3. Постановка на охрану с отключением датчика удара. 4. Отключение режима охраны. 5. Двухэтапная деактивация режима охраны. 6. Защита с работающим двигателем. 7. Автоматическая постановка на охрану. 8. Автоматическая повторная постановка на охрану. 9. Режим безопасности. 10. Режим иммобилайзера. 11. Функция безопасного вождения. 12. Управление центральным замком во время движения. 13. Поиск автомобиля. 14. Функция паники. 15. Анти-Угон. 16. Режим Valet. 17. Вызов водителя. 18.Защита от ложных срабатываний. 19. Контроль температуры внутри автомобиля. 20. Дистанционное отпирание багажника. 21. Дистанционное отключение сирены. 22. Дополнительное управление каналами. 23. Частный идентификатор (PIN-код). 24. Программирование нового PIN-кода. 25. Программирование новых брелоков. 26. Вывод информации на ЖКИ брелок. 27. Светодиодная индикация. 28. Проверка работоспособности триггеров. Ви. Функциональность брелок-пейджер. VII. Процедура замены батареи. 3 4 6 7 10 10 10 10 11 11 11 11 12 12 12 13 13 13 13 13 14 14 15 15 15 15 16 16 17 18 18 18 1919 19 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ. I. II. III. IV. В. VI. VII. Основные принципы установки. Выбор расположения основных блоков. Системное подключение. Схемы. Программирование дополнительных функций. Характеристики. Оборудование. 21 21 22 24-29 30 33 34 1 TOMAHAWK TW-7000 Вы приобрели профессиональную противоугонную систему. Охранный комплекс изготовлен с особой тщательностью, в нем используются последние достижения и технологии. Сигнализация обеспечит вашему автомобилю надежную защиту от посягательств угонщиков и грабителей, благодаря новейшим технологиям. Вы сможете полностью контролировать ситуацию внутри и рядом со своим «любимцем». Широкие сервисные функции охранного комплекса откроют для вас новые возможности автомобиля. 2 TOMAHAWK TW-7000 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ I. Основные функции системы. 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21.22.22.23.24.25. 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 Антиграббер Антисканнер. Энергонезависимая память состояния позволяет системе сохранять свое состояние в случае временного отключения электроэнергии. Двухуровневый датчик удара с последней инструкцией. Режим паники. Автоматическое перевооружение. Валетный режим. Обход неисправной зоны. Защита от ложных срабатываний. Программируемые брелоки. Датчик температуры. Функция вызова водителя. Встроенные часы (ЖК-брелок). Встроенный таймер (ЖК-брелок). Встроенный будильник (ЖК-брелок). Поиск автомобиля. Индикация уровня заряда батареи. Виброзвонок (ЖК-брелок). Два дополнительных канала управления (программируемые). Охранный режим при работающем двигателе. Отключение сирены с устройства. Программируемый импульсный центральный замок. Временное отключение датчика удара и дополнительного датчика. Двухступенчатое отключение системы безопасности. Возможность подключения дополнительного датчика. Функция учета задержки освещения салона. Дистанционное открытие багажника (опция). Блокировка двигателя (программируемая NC/NO). Встроенное реле габаритных огней (два канала). Встроенный центральный замок. Контроль зоны действия ЖКИ-брелока. Управление центральным замком при работающем двигателе. Встроенный иммобилайзер. Энергосберегающий режим (ЖК-брелок). Графическая индикация всех сработавших триггеров и состояния системы на брелоке с ЖК-дисплеем. Функция вежливой подсветки (опционально). Режим Anti-Hijack — защита от ограбления (включается с брелока). Специальная функция Anti-Hijack (активируется специальным тумблером). Индивидуальный PIN-код. Память активации системы. Нет функции предупреждения о закрытой двери во время движения. Увеличена дальность действия ЖК-брелока до 1200 м. (зависит от внешних условий). Возможность подключения стандартного сирены (программ.) 3 TOMAHAWK TW-7000 II. Индикация ЖК-дисплея. T СОХРАНИТЬ ВЫЗОВ AM PM E ZZ Рис. 1 1. 4 — индикация режима охраны. 2. — индикация режима «тихая охрана». 3. — индикация закрытого центрального замка. 4. -индикация открытого центрального замка. 5. — индикация открытой(ых) двери(ей). 6. — индикация открытого капота. 7. — индикация открытого ствола. ТОМАГАВК ТВ-7000 8. 9. — индикация вспышек габаритных огней. Т 10. — индикация работы передатчика и приемника брелока. — индикация нахождения в зоне действия. 11. SAVE — индикация режима энергосбережения. 12. CALL — индикация «вызова водителя». 13. — индикация слабого воздействия. 14. — указание на сильное воздействие. 15. — индикация отключения датчика удара. 16. — индикация режима «Анти-угон». 17. — индикация режима вибрации. 18. 19. 20. ЗЗ — индикация режима «Валет» — индикация работающего двигателя. — индикация уровня заряда батареи. 5 TOMAHAWK TW-7000 21. — индикация включенного таймера. 22. — индикация включенного будильника. 23.24. AM PM — часы. E — единицы измерения температуры (C или F) III. Брелоки с дистанционным управлением. Охранный комплекс может комплектоваться двумя видами брелоков. Брелок с ЖК-дисплеем отображает информацию о состоянии автомобиля с помощью пиктограмм. Водонепроницаемый стандартный брелок (запасной). LED F TOMAHAWK ® LCD Рис. Рис. 2 3 Пульт ДУ (Рис. 2) представляет собой миниатюрный трансивер с питанием от батарейки ААА-1,5В, время работы зависит от условий эксплуатации. Для контроля уровня заряда батареи предусмотрена иконка. Не забудьте заранее поменять батарейку! Брелок имеет пять кнопок управления: кн. , книга. , книга. , книга. , книга. [F] и жидкокристаллический дисплей. При нажатии одной кнопки или комбинации кнопок встроенный процессор генерирует закодированную команду для выполнения основным блоком. Каждый следующий код не похож на предыдущий (антиграббер). После выполнения команды основной блок отправляет сообщение о выполнении на тот же брелок, с которого была отправлена ​​команда. Информация о состоянии автомобиля выводится на дисплей в виде «иконок». 6 Индикация Зажигание выключено. Активация бесшумного режима Двигатель работает. Центральный замок откроется. Размеры мигнут 2 раза. Зажигание выключено. Светодиод мигает 2 раза. капот и багажник закрыты. Зажигание выключено. Зажигание выключено. Добавлять. условия Светодиод мигает. Размеры мигнут 1 раз. Значок Отключить иммобилайзер Постановка на охрану при работающем двигателе Снятие с охраны при работающем двигателе Габариты мигнут 2 раза. Книга Ф. Выключение режима охраны Книга. Светодиод мигает. Размеры мигнут 1 раз. Книга. Включение режима охраны с отключенным датчиком удара Кн. Светодиод мигает. Размеры мигнут 1 раз. 2 сек Книга. Функция постановки на охрану IV. Функции, выполняемые с помощью брелока. TOMAHAWK TW-7000 7 8 3 сек Забронировать. Книга Ф. Размеры мигнут 2 раза. Размеры мигнут 3 раза. Значок индикации Зажигание выключено. Зажигание включено. Добавлять. условия Зажигание включено. Включится режим безопасности. Будет звучать сирена. Размеры будут мигать в течение 30 секунд. Размеры мигнут 1 раз. Функция паники Anti-Hijack Зажигание выключено. Размеры будут мигать 6 раз. Поиск автомобиля Доп. канал имеет различные настройки. 3 сек Книга. Офис доп. Канал 2 сек Книга. Режим безопасности включен. Книга. Включите и включите. отключение звука сирены Выкл. Открытие багажника (опция) Управление открыванием центрального замка при закрытии. зажигание Функция TOMAHAWK TW-7000 Режим «Valet» Режим экономии заряда батареи Функция вибрации Выкл. вкл. Выкл. Вкл. Выкл. Вкл. Книга. 2 сек Книга. 2 сек Книга. 2 сек Книга. Книга Ф. Габариты мигнут 4 раза, сирена издаст 4 «чирпа». Индикация Значок ZZ SAVE Постановка на охрану выключена. Режим безопасности отключен. Режим безопасности отключен. Добавлять. условия TOMAHAWK TW-7000 9TOMAHAWK TW-7000 V. Как пользоваться охранным комплексом. 1. Постановка на охрану. Для включения режима охраны нажмите кн. … Фонари мигнут один раз, прозвучит одна сирена «ЧИРП». Система закроет центральный замок. Светодиод будет равномерно мигать. Индикация ЖК-дисплея: Внимание! Если у вас запрограммирована функция иммобилайзера, будьте осторожны при постановке на охрану. Если вы слышите не 1, а 2 «ЧИРП», значит, вы отключили иммобилайзер. Повторное нажатие активирует режим охраны. Всегда проверяйте состояние системы на дисплее. Внимание! Если в момент постановки на охрану какой-либо триггер активен (например, открыта дверь), система подаст 4 сигнала сирены и 4 вспышки габаритных огней. 2. Тихая постановка на охрану. Ночью можно поставить режим охраны без звукового оповещения. В этом случае сирена будет отключена. Для использования этой функции нажмите кн. однажды. Система закроет центральный замок, светодиод будет равномерно мигать, фары мигнут один раз. Индикация ЖК-дисплея: Внимание! Звуковое оповещение сирены отключено, но вся информация отображается на дисплее брелока. 3. Постановка на охрану с отключением датчика удара и дополнительного датчика. Если вы оставляете кого-то внутри охраняемой машины или машина припаркована на обочине оживленной проезжей части, есть возможность временно отключить датчик удара. Для этого при включении режима охраны одновременно нажать кн. ,. При этом все датчики, кроме датчика удара, исправны. Индикация на ЖК-дисплее: 10 TOMAHAWK TW-7000 4. Отключите режим охраны. Чтобы отключить режим охраны, нажмите кнопку . Двери откроются, сирена издаст 2 чирпа, габаритные огни мигнут 2 раза. Включится вежливое внутреннее освещение (по желанию). Индикация ЖК-дисплея: Внимание! Если при снятии с охраны сирена и брелок с ЖК-дисплеем издают 4 «чирпа», то сработал какой-либо датчик. 5. Двухэтапная деактивация режима охраны. Если охранный комплекс находится в режиме тревоги, т.е. работает сирена, мигают габаритные огни, то первое нажатие кн. возвращает систему в состояние «ожидания» и только второе нажатие снимает систему с охраны. 6. Защита с работающим двигателем. У вас есть возможность активировать режим охраны при работающем двигателе. Для этого необходимо: 1) Включить двигатель. 2) Закрыть двери, капот, багажник. 3) Нажмите и удерживайте кнопку более 2 секунд. Двери закроются, сирена прозвучит 1 «ЧИРП», габаритные огни мигнут 1 раз. Индикация ЖК-дисплея: Внимание! В этом режиме датчик удара и дополнительный датчик отключены. Для выключения охраны при работающем двигателе нажмите кн. открыть, режим безопасности будет отключен. , индикация ЖК-дисплея дверей: 7. Автоматическая постановка на охрану. Эта функция запрограммирована, если ее активировать, то после выключения зажигания и закрытия последней двери через 20 секунд система автоматически встанет на охрану. Внимание! В режиме автоматического включения безопасности двери не запираются во избежание блокировки ключей внутри автомобиля. 11 TOMAHAWK TW-7000 8. Автоматическая повторная постановка на охрану. Эта функция является программируемой. Если эта функция запрограммирована, и вы отключили режим охраны, или это произошло случайно, то в течение 30 секунд система автоматически вернется в режим охраны, при условии, что вы не открывали двери и не включали зажигание. 9. Безопасный режим. В режиме охраны сигнализация контролирует все зоны и срабатывание датчиков. При срабатывании срабатывает сигнализация. В зависимости от зоны охраны система имеет разные сигналы тревоги: а) Тревога вызвана срабатыванием зоны предупреждения датчика удара или дополнительного датчика. Сирена издаст 3 «ЧИРПА», габаритные огни мигнут 6 раз. Индикация на ЖК-дисплее: б) Тревога вызвана срабатыванием основной зоны датчика удара или дополнительного датчика. Сирена будет работать одновременно с габаритными огнями в течение 30 секунд. Индикация ЖК-дисплея: в) Сигнализация срабатывает при срабатывании основных зон: двери, капот, багажник, зажигание. Сирена будет работать одновременно с габаритными огнями в течение 30 секунд. На ЖК-дисплее отобразится сработавший триггер. 10. Режим иммобилайзера. Этот режим является программируемым. Если функция активирована, то через ~30 секунд после выключения зажигания она автоматически включается и блокирует двигатель. Активация иммобилайзера будет сигнализироваться светодиодом системы, посылающим две вспышки за период. Отключение иммобилайзера. Для отключения иммобилайзера нажмите кн. светодиод гаснет, блокировка двигателя снимается. один раз, Внимание! Аварийное отключение иммобилайзера: 1. Выключите зажигание. 2. Нажмите кнопку Override 1 раз. Внимание! Если активирован режим иммобилайзера, то убедитесь, что команда выполняется при постановке на охрану. в противном случае можно просто отключить иммобилайзер. 12 TOMAHAWK TW-7000 11. Функция безопасного вождения. Эта функция является программируемой. Если функция активирована, двери автоматически запираются после включения зажигания. Внимание! Если после включения зажигания двери автомобиля открываются в течение 10 секунд, эта функция автоматически отключается. 12. Управление центральным замком во время движения. При включенном зажигании автомобиля можно управлять центральным замком автомобиля, нажав на кн. брелок. Индикация на ЖК-дисплее: — закрыто — открыто 13. Поиск автомобиля. В темное время суток вы можете воспользоваться функцией «Поиск автомобиля». Для этого необходимо нажать на книгу. брелок. Габаритные огни вспыхнут одновременно с сигналом сирены «ЧИРП» 6 раз. Внимание! ЖК-дисплей обновит информацию о состоянии автомобиля. 14. Функция паники. Вы можете использовать эту функцию, чтобы привлечь внимание других. Вы должны нажать и удерживать кн. , сработает сирена и замигают габаритные огни. Продолжительность режима 30 секунд. Внимание! ЖК-дисплей обновит информацию о состоянии автомобиля. 15. Анти-Угон. Функция используется для возврата автомобиля в случае насильственного захвата. Для активации этой функции необходимо одновременно нажать две кнопки и брелок или специальную скрытую кнопку, установленную внутри автомобиля. Габаритные огни автомобиля будут мигать, подтверждая, что режим активирован. Внимание! При активации функции Anti-Hijack зажигание должно быть включено. 13 TOMAHAWK TW-7000 Три этапа режима Anti-Hijack. Этап I Этап II Первые 30 секунд после активации режима Anti-Hijack система никак себя не проявляет, охранный комплекс позволяет злоумышленнику несколько отойти от вас. В течение следующих 30 секунд сирена издает предупредительный «ЧИРП», мигают габаритные огни. Внимание! На этом этапе есть возможность отключить режим с брелока, для этого нужно нажать на кнопку. Этап III Заключительный этап наступает через ~ 60 секунд после запуска функции Anti-Hijack. Система включает режим охраны. При попытке запустить двигатель срабатывает сигнал тревоги. Внимание! Отключение режима Anti-Hijack на данном этапе возможно только путем ввода персонального PIN-кода. (см. стр. № 16) Индикация на ЖК-дисплее: 16. Режим Valet. Режим Valet используется автовладельцем в случае передачи автомобиля третьим лицам, например, для ТО. После активации этого режима система может выполнять только сервисные функции, такие как управление дополнительным каналом, управление центральным замок. Для включения режима Valet необходимо одновременно нажать 3 кнопки брелока и удерживать до активации режима. Активация режима Valet подтвердится 4-мя вспышками габаритных огней и 4-мя «ЧИРПАМИ» сирены, светодиод будет гореть постоянно. Индикация на ЖК-дисплее: ZZ Для отключения режима Valet необходимо одновременно нажать 3 кнопки брелока, светодиод погаснет, система снова выполнит все охранные функции в полном объеме. 17. Вызов водителя. Одна из сервисных функций, предоставляемых владельцам Tomahawk TW-7000, — функция вызова водителя. Кнопка «ВЫЗОВ» расположена на передней части корпуса автомобильной антенны; при необходимости пассажиры могут вызвать водителя автомобиля, просто нажав на эту кнопку. Индикация на ЖК-дисплее: ЗВОНОК 14 TOMAHAWK TW-7000 18. Защита от ложных срабатываний. Охранный комплекс Tomahawk TW-7000 относится к высокоинтеллектуальным охранным устройствам автомобиля, поэтому в системе используется сложный, многоуровневый алгоритм защиты от ложных срабатываний. Первый уровень. В момент постановки на охрану основной блок тестирует все охранные зоны, если какой-либо датчик признан неисправным, система автоматически отключает его и информирует об этом с помощью 4-х сирен «ЧИРП». Индикация ЖК-дисплея: значок соответствующего триггера. Второй уровень. В режиме охраны система анализирует работу датчиков, если датчик удара или дополнительный датчик сработает 8 раз подряд, он будет отключен. 19. Контроль температуры внутри автомобиля. У вас есть возможность контролировать температуру внутри автомобиля. Для этого кратковременно нажмите на книгу. брелок с ЖК-дисплеем. Габаритные огни мигнут 3 раза. ЖК-дисплей покажет, например, температуру внутри автомобиля. Внимание! В то же время информация о состоянии автомобиля будет обновляться. 20. Дистанционное отпирание багажника. Для реализации этой функции многие автомобили требуют установки дополнительного оборудования. Если эта опция подключена, то для разблокировки багажника нажмите и удерживайте кн. брелка до тех пор, пока крышка багажника не будет отперта. Выполнение команды будет сопровождаться 3-мя вспышками габаритных огней и сирены «ЧИРП». Внимание Если в момент отпирания багажника система была поставлена ​​на охрану, датчики удара, триггер багажника будут отключены до тех пор, пока багажник не будет закрыт. Индикация ЖК-дисплея: 21. Дистанционное отключение сирены. Во многих странах запрещено использовать звуковые сирены автомобильных сигнализаций в ночное время (например, в Москве после 23:00), поэтому в охранном комплексе 15 TOMAHAWK TW-7000 предусмотрено отключение сирены с брелока. Для этого необходимо, чтобы система находилась в режиме охраны, после чего нажать кн. … Индикация ЖК-дисплея: В этом случае система будет полностью работоспособна, за исключением звукового оповещения сиреной. Вся информация будет отображаться на ЖК-дисплее брелока. Сирена включается однократным нажатием кнопки. Индикация ЖК-дисплея: 22. Управление дополнительным каналом. Дополнительный канал дает возможность использовать штатные устройства автомобиля, управлять стеклоподъемниками, двухшаговым отпиранием дверей, организовывать подсветку пути фарами автомобиля ночью и т. д. Для управления дополнительным каналом нажмите и удерживайте кнопку брелока, парковочный индикаторы мигнут 2 раза, подтверждая команду. Внимание! ЖК-дисплей обновит информацию о состоянии системы. 23. Персональный код (ПИН-код). Этот код позволяет владельцу отключить режим охраны без брелока, а также отключить режим Anti-Hijack на завершающем III этапе. PIN-код состоит из двух цифр. Внимание! Заводской PIN-код по умолчанию 1: 1 1-я цифра 1 (x) 2-я цифра 1 (y) Снятие с охраны. Если ваш брелок не работает, или система находится на III-третьей стадии режима Anti-Hijack, то вы можете снять режим охраны с помощью PIN-кода. Для этого необходимо: 1. Включить зажигание. 2. Нажмите кнопку Over-Ride количество раз, равное X (первая цифра PIN-кода). 3. Выключите зажигание. 4. Снова включите зажигание. 16 TOMAHAWK TW-7000 5. Нажмите кнопку Over-Ride количество раз, равное Y (вторая цифра PIN-кода). 6.Выключите зажигание. Если значение PIN-кода введено правильно, система будет снята с охраны. Внимание! Повторите процедуру в случае неудачного ввода PIN-кода. 24. Программирование нового PIN-кода. Для изменения PIN-кода необходимо: 1. Включить зажигание. 2. Нажмите кнопку Over-Ride 8 раз. 3. Выключите зажигание, сирена издаст 8 «ЧИРП». 4. Нажмите кнопку Over-Ride 1 раз, чтобы активировать режим программирования PIN-кода. 5. Используя действительный брелок с ЖК-дисплеем, введите новое значение первой цифры PIN-кода. Значение рисунка Внимание! Соответствующая кнопка 1 Нажать кнопку 2 Нажать кнопку 3 Нажать кнопку 4 Нажать кнопку Сирена с номером «ЧИРПЫ» подтвердит новое значение 1-й цифры ПИН-кода. 6. Нажмите кнопку Over-Ride 1 раз, чтобы активировать режим программирования PIN-кода. 7. Используя действующий брелок с ЖК-дисплеем, введите новое значение второй цифры PIN-кода. Значение цифры Соответствующая кнопка 1 Нажать кнопку 2 Нажать кнопку 3 Нажать кнопку 4 Нажать кнопку 17 TOMAHAWK TW-7000 Внимание! Сирена с количеством «ЧИРПСов» подтвердит новое значение 2-й цифры ПИН-кода. Внимание! Рекомендуем записать новое значение PIN-кода. 25. Программирование новых брелоков. В памяти основного блока может храниться до 4-х брелоков, для этого необходимо: 1. Включить зажигание (двигатель не запускать), нажать и удерживать кнопку Over-Ride 6 секунд, отпустить кнопку , сирена издаст 4 «чирпа», подтверждая активацию режима программирования брелоков. 2. Нажать и удерживать одновременно кнопки и новый брелок до сигнала сирены (1 «ЧИРП»), это означает, что код брелока сохранен в памяти системы. После этого проделайте эту операцию со следующим пультом (при необходимости). Всего в памяти системы может храниться 4 брелока. Внимание! Все утерянные брелоки будут стерты из памяти системы, поэтому процедуру программирования необходимо пройти для всех брелоков, которые вы собираетесь использовать в дальнейшем. Внимание! Если в течение 6 секунд не производилось никаких действий по программированию брелока, режим программирования автоматически отключается. 26. Вывод информации на ЖКИ брелок. Т.к. данный охранный комплекс оснащен системой антиграббер, то информация о выполнении команды или изменении состояния системы будет отображаться на ЖК-дисплее брелока, с которого была получена последняя команда. 27. Светодиодная индикация. Системный светодиод многофункционален. По сигналам светодиодов можно определить состояние охранного комплекса в данный момент (см. таблицу на стр. 18). 18 TOMAHAWK TW-7000 Светодиодная индикация режима Режим охраны Вкл. * * * * * * * * * Режим охраны Выкл. Нет индикации Режим иммобилайзера. ** ** ** ** ** ** Valet Mode On Горит постоянно 28. Проверка работоспособности триггеров дверей, капота и багажника. Для проверки работоспособности датчиков открытия дверей, капота и багажника необходимо: 1. Отключить режим охраны. 2. Включите зажигание. 3. При открытии любой двери, капота, багажника светодиод будет мигать, показывая, что триггер сработал. Ви. Функционал брелка-пейджера. Брелок с ЖК-дисплеем имеет широкий спектр возможностей. Как пользоваться этим функциональным набором, описано в таблице «Программирование внутренних настроек брелока с ЖК-дисплеем» (стр. 19).). VII. Порядок замены батарейки в брелоке с ЖК-дисплеем. Брелок с ЖК-дисплеем имеет индикатор уровня заряда батареи (тип ААА, 1,5В). Если индикатор показывает низкий уровень заряда, необходимо срочно заменить батарею. Процедура замены батарейки: 1. Откройте защитную крышку на задней стороне брелока. 2. Извлеките старую батарею. 3. Нажмите кнопку брелока. 4. Установите новую батарейку, соблюдая полярность (тип ААА, 1,5В). 5. Закройте защитную крышку. 6. Нажмите кнопку брелока, на дисплее отобразится состояние системы. 19TOMAHAWK TW-7000 Программирование внутренних настроек брелока с LCD дисплеем Используемые кнопки Функции F Включение подсветки Выключается автоматически через 5 секунд Активация режима возможна только в снятом с охраны состоянии. F + F Включение режима энергосбережения + F Переключение между режимами звука/вибрации Режим установки часов, будильника, таймера, удержание Режим установки часов — часов 20 F 1 раз Режим установки часов — минут F 2 раза Режим установки будильника — F 3 раза Режим установки будильника — минуты F 4 раза Режим установки будильника — вкл./выкл. F 5 раз Режим установки таймера — часы F 6 раз Режим установки таймера — минуты F 7 раз Режим установки таймера — вкл./выкл. + F + F 1 раз + F 2 раза + F 3 раза + F 4 раза + F 5 раз + F 6 раз Режим настройки будильника Установка таймера на 10 минут Установка таймера на 20 минут Установка таймера на 30 минут Установка таймера на 60 минут Установка таймера на 90 минут Установка таймера на 120 минут Примечания Установите часы/минуты вперед. Удерживайте для быстрой прокрутки. Установите часы/минуты назад. Удерживайте для быстрой прокрутки. Руководство по установке TOMAHAWK TW-7000. I. Основные принципы установки. Охранный комплекс Tomahawk TW-7000 имеет классическую схему подключения. В первую очередь перед началом установки отключите бортовую сеть автомобиля (отсоедините «-» клемму аккумулятора). При выборе мест установки блоков охранной системы руководствуйтесь следующими принципами: — Скрытая установка. -Отсутствие источников тепла и влаги вблизи блоков. -Обеспечить минимальное влияние друг на друга штатной электроники и блоков сигнализации. Внимание! Излучающую антенну необходимо устанавливать вдали от блоков сигнализации и управления автомобилем. При установке старайтесь минимизировать длину проводов. II. Выбор расположения основных блоков 1. Электронный блок управления сигнализацией устанавливается внутри салона. Приемно-передающий «РЧ» антенный системный блок для получения максимальной дальности действия необходимо расположить его как можно выше, не соприкасаться с металлическими предметами, жгутами проводов. 2. Сирена устанавливается в моторном отсеке, в недоступном месте, если вы используете автономную сирену, обеспечьте доступ к колодцу сервисного ключа. Сирену следует устанавливать рупором вниз, это исключит попадание влаги. Соединения проводов лучше планировать внутри салона для меньшего окисления. 3. Все сильноточные цепи (питание, габаритные огни, центральный замок и т.д.) должны быть защищены предохранителями соответствующего номинала. 4. Триггеры капота, багажника врезаются в защищенные от влаги места, недоступные при закрытых капоте и багажнике. Триггеры следует периодически смазывать, чтобы избежать истирания и коррозии. 5. Датчик удара устанавливается в салоне, идеальным можно считать центр автомобиля, крепится к металлу кузова саморезами или приклеивается. 6. Дополнительные датчики устанавливаются в местах, обеспечивающих наилучшее качество работы. 7. Контакты в местах разрывов цепей зажигания, стартера и т.д. Рекомендуется пайка. 21 ТОМАГАВК ТВ-7000 III. Системное подключение. Основной разъем 14 PIN. 1. Красный провод – питание системы (подключение к «+» клеммы аккумулятора через предохранитель на 15А). 2. Черный провод – питание «-» системы (обеспечить плотный, надежный контакт). 3. Синий провод- выход «-» вежливое управление подсветкой (макс. 300мА). 4. Черный провод с желтой полосой — выход «-» управления на реле блокировки пускателя (выход программируемый, 300мА макс), см. схему №7 5. Желтый провод с красной полосой — выход «-» дополнительного канала Ч3, появляется при включении от брелок (программируемый, макс. 300 мА). 6. Синий провод с красной полосой — выход «+» срабатывания дверей. 7. Синий провод с черной полосой — вход «-» срабатывания дверных замков. 8. Оранжевый провод с белой полосой — вход «-» триггера багажника. 9. Оранжевый провод с серой полосой — вход «-» курка капота. 10. Жёлтый провод с белой полосой — вывод «-» дополнительного канала Ч2, появляется при активации с брелка (отпирание багажника, 300мА макс). 11. Серый провод — выход «+» управления сиреной или стандартным клаксоном (1,5А макс, программируемый, см. схему №8). 12. Желтый провод – вход «+» от замка зажигания. 13. Зеленый провод с черной полосой — вывод «+» контактов реле габаритного света (подключение через предохранитель на 7,5А). 14. Зеленый провод с желтой полосой — вывод «+» контактов реле габаритного света (подключение через предохранитель 7,5А). 6-контактный разъем. (встроенные реле ЦЗ) 1. Синий провод — центральный контакт реле ЦЗ. 2. Серо-голубой провод — нормально разомкнутый контакт реле блокировки центрального замка. 3. Сине-черный провод — нормально замкнутый контакт реле блокировки центрального замка. 4. Зеленый провод — центральный контакт реле центрального замка. 5. Зелено-серый провод — нормально разомкнутый контакт реле центрального замка. 6. Зелено-черный провод — нормально замкнутый контакт реле центрального замка. Разъем датчика удара 4 PIN. 1. Разъем датчика удара 4 PIN — разъем для подключения датчика удара. 2. Белый провод – вход «-» основной зоны. 3. Синий провод – вход «-» зоны предупреждения. 22 TOMAHAWK TW-7000 4. Черный провод — питание датчика «-12В». 5. Красный провод — питание датчика «+12В». Разъем дополнительного датчика 4 PIN. Разъем для дополнительного датчика удара 4 PIN — разъем для подключения дополнительного датчика. Разъем кнопки Anti-Hijack 2 PIN. 1. Гнездо 2 PIN — гнездо для подключения кнопки активации функции AntiCarjack. 2. Фиолетовый провод — введите «-» для активации функции. 3. Черный провод — постоянный «-«. Разъем кнопки «Over-Ride» 2 PIN. 1. Разъем 2 PIN — разъем для подключения кнопки «Over-Ride». 2. Серый провод — выход на кнопку. 3. Черный провод — вход с кнопки. Разъем светодиода 2 PIN. 1. Разъем 2 PIN — разъем для подключения светодиода. 2. Красный провод – питание светодиода «+». 3. Черный провод — питание светодиода «-«. 5-контактный разъем. 1. 5-контактный разъем — разъем для подключения антенны. 23 TOMAHAWK TW-7000 Синий UNLOCK COM Зеленый LOCK COM Серо-голубой UNLOCK NO Зелено-серый LOCK NO Сине-черный UNLOCK NC Зелено-черный LOCK NC 30A Красный 7.5A Зелено-черный Черный +12В от аккумулятора На габаритные огни; «+» 7,5А Зелено-желтый Синий Для габаритных огней; «+» Освещение салона; «-» 300 мА Вход замка зажигания «+» Желтый Разъем реле блокировки см. см. диаграмму 8, стр. 28 Черно-желтый выход «-» 300 мА макс. Серый выход «+» 3 А макс. Желто-красный 2-й доп. канал; выход «-» 300мА Желто-белый 1-й доп. канал; выход «-» 300мА Сине-красный вход «+» для датчиков дверей Сине-черный вход «-» для датчиков дверей Двери + 12В Двери Оранжево-белый вход «-» для датчика багажника Багажник Оранжево-серый вход «-» для датчика капота Капот Датчик удара Дополнительный датчик Кнопка «Anti-Hijack» Кнопка «Override» Светодиод Антенна передатчика 24 Схема 1 TOMAHAWK TW-7000 Подключение дополнительного электропривода Контрольное время. 0,8 сек. 87A NC Сине-черный 30 COM Синий NO Серо-голубой 87 87A NC Зелено-черный 30 COM Зеленый NO Зелено-серый 87 Pr 15A + 12V Время управления 0,8 сек. 87A NC Сине-черный 30 COM Синий NO Серо-голубой Блок центрального замка Открытие 87 87A NC Зелено-черный 30 COM Зеленый NO Зелено-серый Закрытие 87 R 1 — 3A + 12V Контур 3 25 TOMAHAWK TW-7000 Отрицательное управление центральным замком. Время контроля 0,8 сек. 87A NC Сине-черный 30 COM Синий NO Серо-голубой NC Зелено-черный 30 COM Зеленый NO Зелено-серый Центральный замок Открытие 87 87A Закрытие 87 Pr 1 — 3A -12V Контур 4 Пневматический C. Z. (Ауди, Мерседес) Время в пути 3 6 сек. + 12V 87A NC Сине-черный 30 COM Синий NO Серо-голубой 87 87A NC 30 COM Зелено-черный Pr 1 — 3A Зеленый NO Зелено-серый 87 Схема 5 26 Провод от водительской двери Компрессор TOMAHAWK TW-7000 Подключение вежливой подсветки. Если в вашем автомобиле нет функции вежливой подсветки, то с помощью Tamahawk TW-7000 можно включить эту сервисную функцию. Синий провод 86 87 + 12В 85 87а Стандартный блок вежливого освещения 30 Схема №6 Организация вежливого освещения. Вариант 1 Синий провод 86 87 + 12В 85 30 86 87 + 12В + 12В + 12В Вариант 2 Синий провод 87а 85 87а 30 Схема №7 27 TOMAHAWK TW-7000 Подключение блокировки двигателя. Томагавк TW-9000 охранный комплекс имеет программируемый выход управления реле блокировки, что позволяет получить из нормально замкнутой блокировки пускателя нормально открытый вариант блокировки, в связи с этим меняется и схема подключения. Блокировка двигателя. Вариант 1 Нормально замкнутая блокировка. Черный провод с желтой полосой 86 87 Желтый провод 85 87a 30 Реле блокировки Топливный насос, выключатель, катушка зажигания, стартер и т. д. Вариант 2 Нормально разомкнутая блокировка. Черный провод с желтой полосой 86 87 Желтый провод 85 87а 30 Реле блокировки Схема №8 28 Бензонасос, выключатель, катушка зажигания, стартер и т.д. TOMAHAWK TW-7000 Подключение штатной звуковой сигнализации. Tomahawk TW-7000 позволяет подключить как обычную сирену, так и стандартный гудок, вариант использования звукового оповещателя выбирается программно (см. таблицу программируемых функций). Если вы решили использовать обычный рожок, то система подключения указана ниже. Подключение обычного рупора. К стандартной кнопке звукового сигнала. Серый провод 86 87 85 87а 30 Стандартная сирена + 12В Внимание! Обязательно используйте розетку с защитным диодом. Схема №929 ТОМАГАВК ТВ-7000 IV. Программирование дополнительных функций. Основной блок имеет 11 программно-конфигурируемых функций, см. таблицу «Программируемые функции». Программирование функций. 1. Отключение режима охраны. Внимание! Звуковые сигналы подтверждения должны быть включены. 2. 3. 4. Включите зажигание. Нажмите кнопку Over-Ride 6 раз. Выключите зажигание. Внимание! 5. Нажать кнопку Over-Ride количество раз, соответствующее выбранной функции, с помощью значков ЖКИ брелока изменить настройку функции (см. таблицу «Программирование функций»). Внимание! 6. 30 Для подтверждения активации режима программирования сирена (вместе со светодиодом) издаст 6 «ЧИРП». Каждое нажатие кнопки Over-Ride будет сопровождаться одним звуковым сигналом сирены и светодиода. Каждое пятое нажатие сопровождается продолжительным сигналом сирены. Различная продолжительность сигнала помогает выбрать правильную функцию. Система автоматически выйдет из режима программирования через 10 секунд после последней операции. 5-кратная постановка на охрану «ЧИРП» Автоматическая постановка на охрану и повторная постановка на охрану 4K Функция безопасного вождения «ЧИРП» 4-кратная 1D Использование сирены или стандартного звукового сигнала 2К «ЧИРП» 3К Длительность импульса открытия/закрытия «ЧИРП» центрального замка (сек) 2 раза 3 раза 1К Время активации 2-го доп. канал (мс) «ЧИРП» Описание функции 1 раз Количество нажатий Кнопка «Подтвердить» ожидание «Переопределение» Сброс Вкл. Постановка на охрану Выкл. Выкл. 30 3 CHIRPa Клаксон 50 мс Открытие: двойной импульс 0,8 Закрытие: 0,8 Закрытие только открытие через 10 сек. в после вкл. зажигание выключено, зажигание открывается сразу после выключения зажигания Перестановка Перестановка Выкл. Вкл. Постановка на охрану Вкл. Клаксон 100 мс 3,6 2-10 Длительность импульса соответствует длительности удержания соответствующей кнопки Сирена 30 мс 0,8 2 CHIRP 1 CHIRP V. Таблица программирования Клаксон 30 мс Открытие: двойной импульс 0,8 Закрытие: 28 Закрытие через 30 сек. после вкл. зажигание, открывающееся сразу после выключения зажигания. Постановка на охрану Выкл. Вкл. выкл. 4 ЧИРП TOMAHAWK TW-7000 31 32 1 D + 1K Длительность управляющего импульса для Учет задержки освещения салона (с) Включение и отключение функции предупреждения- Единицы измерения температуры в салоне Нормально закрытый или нормально открытый- Функция иммобилайзера «ЧИРПа» мертвая блокировка 2 Д + 1К «ЧИРПа» 2Д «ЧИРПа» для открытой двери 1 Д + 4К «ЧИРПа» 1 Д + 3К «ЧИРП» для вежливой подсветки (с) 1 Д + 2К «ЧИРПа» Функция описание NC Выкл. Выкл. С0 6 6 1 CHIRP НЕТ Вкл. F 0 0,8 15 2 «ЧИРП» ПРИМЕЧАНИЕ: Подтверждение выбранной функции осуществляется системой с помощью «ЧИРП» сирены: D – длинный «ЧИРП», K – короткий «ЧИРП». Подтверждение выбранной настройки функции осуществляется системой с помощью сирены «ЧИРП»: — 1 «ЧИРП», — 2 «ЧИРП», — 3 «ЧИРП», — 4 «ЧИРП» ВНИМАНИЕ! Заводские настройки программируемых функций подчеркнуты. 11 раз 10 раз 9раз 8 раз 7 раз 6 раз Количество нажатий Подтверждение «Переопределение» НЕТ Вкл. Вкл. F 0 0,8 30 3 ЧИРПа НЕТ Вкл Вкл. F 0 0,8 45 4 CHIRPS TOMAHAWK TW-7000 TOMAHAWK TW-7000 Технические характеристики. Номинальное напряжение +12В Потребляемый ток в выключенном состоянии. зажигания 16мА Допустимый ток: Цепь питания красный провод (ограничивается предохранителем) 15А Цепь контактов реле управления центральным замком (ограничивается предохранителем) 15А Контакты реле внешней блокировки 30А Выход питания сирены «+» (серый провод) 1,5 A Выход 1-го дополнительного канала «-» (отпирание багажника, желтый провод с черной полосой) 300мА Выход 2-го дополнительного канала «-» (программируемый, желтый провод с красной полосой) 300мА Выход питания габаритных огней «+»( зеленый провод с черной полосой, зеленый провод с желтой полосой ) 7,5А Выход вежливой подсветки «-» (программируемый, синий провод) 300мА Выход управления реле блокировки «-» (программируемый, черный провод с желтой полосой) 300мА Задержки времени: Выход 1-го дополнительного канала «-» (желтый провод с черной полосой) 0,8 секунды Выход 2-го дополнительного канала «-» (желтый провод с красной полосой) Длительность управления ЦЗ Программируемая Выход сирены/гудок (серый провод) Программа доступна Программируемый 33 TOMAHAWK TW-7000 Комплект поставки тс! Центральный модуль. ! Брелок с ЖК-дисплеем. ! Брелок стандартного типа. ! Датчик удара. ! Светодиод. ! Антенна. ! Жгуты для подключения центрального блока, центрального замка, антенны. ! Кнопочный концевой выключатель. ! Инструкция. ! Упаковочная коробка. Аппарат соответствует климатическим требованиям по ГОСТ 15150, исполнение УХЛ2 (размещение внутри закрытой кабины). Устройство соответствует требованиям ГОСТ Р 50789.-95 по электромагнитной совместимости. МЕ-83 34

        Как пользоваться охранным комплексом

        Постановка на охрану.
        Для включения режима охраны нажмите кнопку «Замок закрыт» один раз. Фонари мигнут один раз, прозвучит одна сирена «ЧИРП». Система закроет центральный замок. Светодиод будет равномерно мигать.

        Индикация на ЖК-дисплее: «Сирена» «Замок закрыт»
        Внимание! Если у вас запрограммирована функция иммобилайзера, будьте осторожны при постановке на охрану. Если вы слышите не 1, а 2 «ЧИРП», значит, вы отключили иммобилайзер. Повторное нажатие активирует режим охраны. Всегда проверяйте состояние системы на дисплее.
        Внимание! Если в момент постановки на охрану какой-либо триггер активен (например, дверь открыта), то система Tomahawk TW-7000 подаст 4 сигнала сирены и 4 мигания габаритными огнями.
        2. Бесшумная постановка на охрану
        Ночью у вас есть возможность включить режим охраны без звукового оповещения. В этом случае сирена будет отключена. Для использования
        Для этой функции нажмите кнопку с перечеркнутым звуковым сигналом один раз. Система Tomahawk TW-7000 закроет центральный замок, светодиод будет мигать равномерно, лампочки мигнут один раз.
        Индикация на ЖК-дисплее: «Перечеркнутый звуковой сигнал» «Замок закрыт»

        Внимание! Звуковое оповещение сирены отключено, но вся информация отображается на дисплее брелока.
        3. Постановка на охрану с отключением датчика удара и дополнительного датчика. Если вы оставляете кого-то внутри охраняемой машины или машина стоит на обочине оживленной проезжей части, есть возможность временно отключить датчик удара. Для этого при включении режима охраны одновременно нажать кнопку «Замок закрыт» «Перечеркнутый звуковой сигнал». При этом все датчики

        Индикация на ЖК-дисплее: «Звук» «Замок закрыт» «Молоток»

        Отключить режим безопасности.
        Для отключения режима охраны нажмите кнопку «Замок закрыт». Двери откроются, сирена прозвучит 2 раза «ЧИРП», габаритные огни мигнут 2 раза. Включится вежливое внутреннее освещение (по желанию).
        Индикация ЖК-дисплея: «Замок открыт».
        Внимание! Если при снятии с охраны сирена и брелок с ЖКИ издают 4 «чирпа», значит сработал какой-либо датчик
        .
        5. Двухэтапное отключение режима охраны.
        Если охранный комплекс находится в режиме тревоги, т.е. работает сирена, мигают габаритные огни, то первое нажатие на кнопку «Замок закрыт» возвращает систему в состояние «отдых» и только второе нажатие отключает режим охраны.

        6. Защита при работающем двигателе.
        У вас есть возможность активировать режим охраны при работающем двигателе.
        Для этого требуется:
        1) Включите двигатель.
        2) Закройте двери, капот, багажник.
        3) Нажмите и удерживайте кнопку «Замок закрыт» более 2 секунд. Двери закроются, сирена прозвучит 1 «ЧИРП», габаритные огни мигнут 1 раз.
        Индикация на ЖК-дисплее: «Звуковой сигнал» «Замок закрыт» «Двигатель работает»
        Внимание! В этом режиме датчик удара и дополнительный датчик отключены.
        Для выключения охраны при работающем двигателе нажмите кнопку «Замок закрыт», двери откроются, режим охраны отключится.
        Индикация ЖК-дисплея: «Замок открыт» «Двигатель работает»
        7. Автоматическая постановка на охрану.
        Данная функция запрограммирована, если ее активировать, то после выключения зажигания и закрытия последней двери через 20 секунд система
        автоматически встанет на охрану.
        Внимание! В режиме автоматической постановки на охрану двери не запираются во избежание блокировки ключей внутри автомобиля.

        Текущие сбои и оповещения

        К сожалению, ваш браузер не поддерживает JavaScript или JavaScript отключен

        Как включить JavaScript

        .

        Навигация. Как оплатить счет Настройка автоматической оплаты счетов Как работают депозиты Платежные решения и поддержка Оплата счета кредитной картой Ресурсы финансовой поддержки

        Понимание вашего счета

        Ответы на ваши вопросы о высоких счетах

        Скидка на электроэнергию Альберты

        Товары и услуги

        Вода

        Вода Тарифы, правила и условия Доставка воды к вам Заправочные станции для грузовиков Качество воды Применение расхода воды, сточных вод и дренажа Водоснабжение коммерческой недвижимости Водоснабжение для строителей и девелоперов Высокий расход воды Защита нашей воды: план EPCOR по защите исходной воды Разрешение на эксплуатацию

        Дренаж

        Наводнение и предотвращение наводнений EPCOR Дренаж Служба поддержки клиентов Тарифы, правила и условия Применение расхода воды, сточных вод и дренажа Канализационные соединения для строителей и девелоперов Проблемы поверхностного дренажа Проблемы с ловушкой и крышкой люка Защита от наводнений

        Питание

        Зарегистрироваться Понимание опции регулируемой ставки Тарифы, сборы и тарифы Условия и положения Поставка по умолчанию Информация о арендодателе Услуги, которые мы предоставляем Нормы поведения Подключение к электросети для строителей и девелоперов Генерация собственной энергии Услуги по испытанию высокого напряжения Испытательная установка высокого напряжения

        Новые связи для строителей и девелоперов

        Инфраструктура

        Проекты в вашем районе Проект Ardenode ГСЧ

        Encor от EPCOR для вашего дома

        Подпишитесь на тарифные планы Encor Energy Encor by EPCOR Энергетические планы и тарифы Тарифы на электроэнергию Encor Планы и тарифы Encor Natural Gas Щебет Зеленая Энергия Ваш Encor Bill Продлите свой энергетический контракт Перенесите свои услуги Encor по электроэнергии и природному газу Зеленые советы, хитрости и гаджеты Откройте для себя отличия Encor от EPCOR Акции и льготы Encor Скидки правительства Альберты

        Encor от EPCOR для вашего бизнеса

        Планы Encor для коммерческого бизнеса Ваш бизнес является локальным.

Добавить комментарий

Ваш адрес email не будет опубликован.
