Как настроить бортовой компьютер ваз 2115 мультитроникс: Как настроить бортовой компьютер ВАЗ 2115: советы по подключению

Как настроить бортовой компьютер ВАЗ 2115: советы по подключению

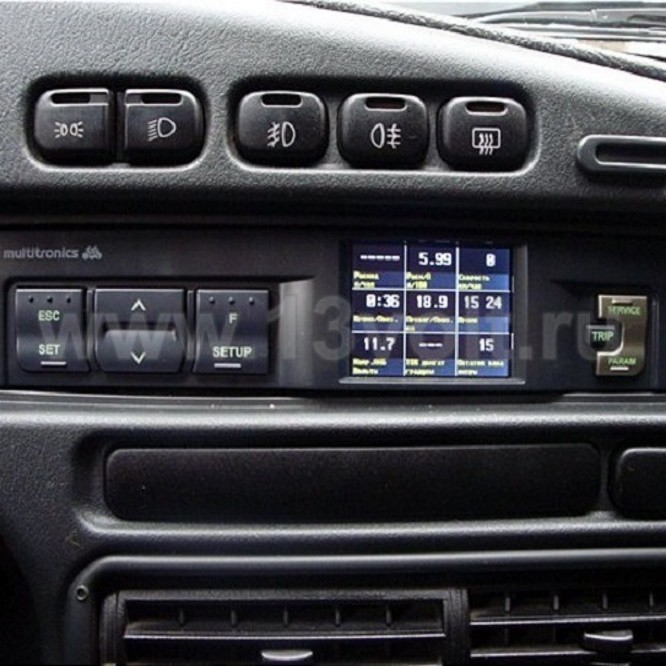

Приборная панель ВАЗ-2115 обладает заранее предусмотренным местом для последующей установки бортового компьютера. В таком случае, если вам необходимо поставить контролирующее устройство в автомобиль, тогда незачем изменять конструкцию торпеды, а достаточно использовать штатное гнездо.

Бортовой компьютер дает исчерпывающую информацию водителю о следующих показателях:

1. Режим движения ТС.
2. Расход бензина.
3. Состояние электрической сети автомобиля и так далее.

Помимо информационных возможностей, такое устройство способно диагностировать состояние системы управления ДВС. Отдельные разновидности бортовиков можно ставить на машины с карбюраторами. Однако чтобы все работало, понадобится дополнительная установка ряда датчиков.

В модификации ВАЗ-2113 устанавливается компьютер, который взаимодействует с контроллером системы управления ДВС. Его задачей является обработка всей входящей информации и выведение основных показателей на экран в понятном для восприятия виде.

В автомобильных магазинах сегодня реализуется большое разнообразие подобных устройств, которые отличаются по своим функциональным возможностям и месту расположения в машине.

Все функции рассматриваемого устройства разделяются на две части:

1. Информационные.
2. Диагностические.

Для включения необходимого режима работы служат семь кнопок на панели устройства:

1. Нажатие этой кнопки сообщает компьютеру, что поездка началась. Этим же элементом происходит сброс накопленной информации в памяти.
2. + и – предназначены для регулирования значений всевозможных характеристик, когда устройство находится в режиме настройки, а также для изучения информации о состоянии конкретных узлов автомобиля.
3. Помимо отображающих функций, бортовой компьютер может подавать звуковые сигналы, когда фактические значения параметров выходят за предельно допустимые нормы. Это своего рода аварийная сигнализация.

Это далеко не все функции рассматриваемого устройства, а лишь основные возможности. Далее мы рассмотрим процесс установки компьютера в машину.

Общие принципы подключения компьютера

В основном бортовой компьютер – это недорогое устройство, но достаточно полезное. Об этом мы уже упоминали. Сейчас мы рассмотрим процесс установки БК в машину.

Если вы еще не покупали устройство, а думаете, что выбрать, обратите внимание на компанию Multitronics и Штат. Мы рассмотрим процесс подключения на примере Multitronics X140. Отметим, что в продаже сейчас есть аналогичная модификация, которая оснащается цветным дисплеем.

Покупайте бортовой компьютер в интернет-магазинах. На авторынках стоимость подобной продукции нередко сильно завышается.

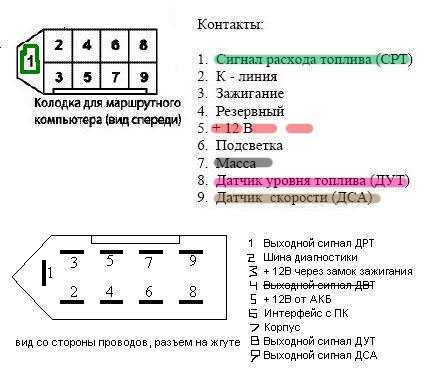

К любому бортовому компьютеру нужно подвести следующие провода:

1. Питание +12 В.
2. Питание при включении зажигания для запуска компьютера.
3. Питание, которое появляется при включении габаритных огней. От этого дисплей БК будет гаснуть в темное время суток.
4. Масса.
5. Сигнал от датчика уровня топлива. Некоторые модификации устройств позволяют не подключать этот провод. Multitronics Х140 вычисляет остаток бензина на основании мгновенного расхода.
6. Подключить диагностическую линию от контроллера K-Line.

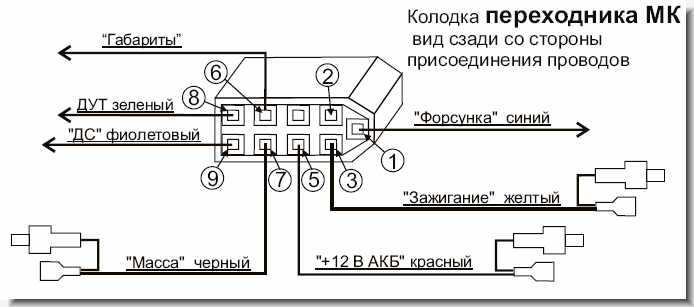

Для первых четырех пунктов используется 4-контактная колодка, специально предназначенная для подключения БК. Соответственно, достаточно подключить ее с переходниками, которые идут в комплектации с компьютером. Если такой возможности нет, тогда первый пункт подключается от прикуривателя, второй – от замка зажигания, 3 – с лампы подсветки прикуривателя. Масса подключается от корпуса того же прикуривателя.

Очень важно перед любыми действиями с электрической проводкой нужно сбросить минусовую клемму на АКБ. Этим вы обезопасите себя и автомобиль от коротких замыканий и прочих неприятностей. Сигнал датчика остатка топлива берется с указателя уровня бензина. Его расположение можно узнать в соответствии со схемой проводки машины.

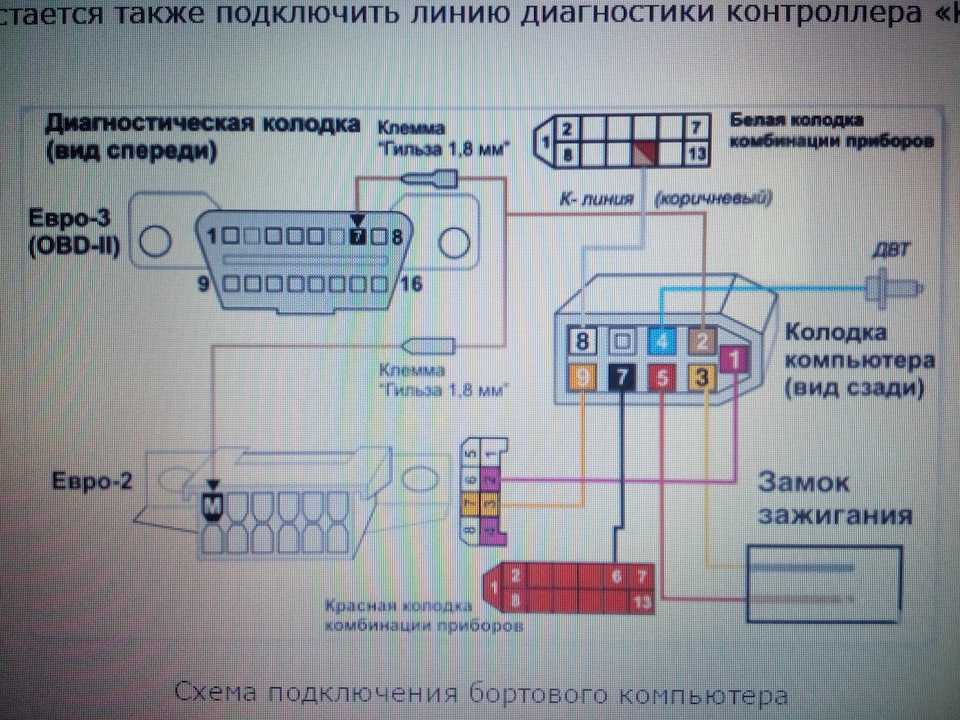

Диагностическая линия (K-Line) подключается к колодке ЕВРО-3 в седьмое гнездо.

Читайте также: Отключение иммобилайзера на ВАЗ-2115

Если в комплекте с компьютером идет датчик температуры за бортом – он вам не понадобится, так как на ВАЗ-2115 он идет с завода. Комплектный измеритель можно использовать внутри салона, чтобы знать температуру в самой машине.

Пошаговая установка компьютера на ВАЗ-2115

Устройство будет считывать информацию с ЭБУ двигателя.

1. Изначально обесточьте бортовую сеть автомобиля – снимите клеммы с АКБ.
2. В автомобиле уже предусмотрено место для монтажа БК. Вся необходимая проводка уже подведена в это место.
3. Сняв заглушку, вы увидите жгут проводов и штекер – подключите все в соответствующие гнезда на компьютере и закрепите панель.
4. На этом процесс подключения можно считать завершенным.

Правильность работы устройства рекомендуется проверять еще на этапе покупки БК. Все диагностические процессы продавец должен сделать бесплатно – это его обязанность, продать вам качественный товар.

Какими возможностями должен обладать бортовой компьютер

В следующем списке мы приводим наиболее важные функции, которые должны быть в каждом БК:

1. Остаток топлива в баке.
2. Напряжение в аккумуляторе.
3. Время.
4. Температура антифриза.
5. Температура за бортом.

Дополнительно возможно наличие следующих опций:

1. Средний расход бензина на 100 километров.
2. Качество масла в моторе.
3. Изношенность свечей зажигания.

Диагностический компьютер Multitronics Х140, помимо вышеперечисленных возможностей, обладает голосовым сопровождением. Такая функция вовремя предупреждает водителя о различных изменениях в автомобиле. Например, при исчерпании топлива система мгновенно оповещает об этом, если в баке осталось меньше 5 литров бензина. В холодное время компьютер напоминает о том, что на дороге возможен гололед.

Согласно отзывам опытных водителей, некоторых сильно раздражает подсветка дисплея при поездках вечером/ночью. Но спустя некоторое время использования все привыкают к этому устройству, и ездить без него становится уже не так удобно.

Диагностические возможности Multitronics x140:

1. Расход бензина во время движения и стоянки.
2. Температура антифриза. Этот показатель позволяет контролировать исправную работу температурного датчика. По нему же определяется процесс прогрева ДВС.
3. Напряжение электрической сети автомобиля в вольтах. Благодаря этому параметру можно вовремя отследить различные неисправности генератора, проскальзывания ремня и другие поломки в бортовой системе.
4. Тахометр отображает частоту вращения коленвала, когда мотор работает на холостых оборотах. Если отклонения значительны, это говорит о том, что присутствуют неисправности в топливной системе автомобиля.
5. Положение заслонки дросселя. По этой характеристике можно отслеживать исправность датчика (ДПДЗ). Помимо этого, водитель знает о глубине хода педали газа. Кода мотор выключен, но зажигание включено, при нажатии на педаль показатели должны плавно изменяться от 0 до 100 процентов.
6. Скорость. Дублирует традиционный спидометр, но здесь показания точнее.
7. Неисправности системы впрыска.

Таким образом, рассматриваемый бортовой компьютер получает все диагностические коды поломок и интерпретирует их на свой дисплей в понятном для водителя виде. БК позволяет сбрасывать накопленную информацию.

Аварийный сигнализатор – практично или нет

Аварийное оповещение в современных компьютерах для автомобилей играют достаточно важную роль. В частности, водитель может быть оперативно оповещен о следующем:

1. Перегрев мотора, когда температура превышает показатель в 115 градусов.
2. Перепады в электрической сети автомобиля. Сигнал появляется, когда напряжение падает или превышает допустимые нормы.
3. Превышение скорости по предварительно установленному пороговому значению.

Также бортовые компьютеры информируют водителя о необходимости прохождения ТО. В процессе настройки компьютера указываются показатели, при которых нужно заменить масло, воздушный фильтр и так далее.

Установка бортового компьютера – формат Сигма

Монтаж рассматриваемого устройства на ВАЗ-2115 также достаточно прост:

1. Сбросьте клеммы с АКБ.
2. Демонтируйте посадочную заглушку.
3. Проводом «К-линия» соедините клемму «М» разъема диагностики и резервный вывод разъема компьютера.
4. Далее подключите колодки БК к штатному разъему маршрутного компьютера.
5. Подсоедините массу к АКБ.
6. Подключите датчик температуры.

Для проверки правильности установки при включении зажигания на дисплее БК отобразятся поточные параметры. Если этого нет, удостоверьтесь, что у вас есть иммобилайзер. При его отсутствии нужно сделать перемычку между 9 и 18 клеммой разъема.

Подводя итог статьи, отметим, что бортовой компьютер на ВАЗ-2115 – это отличный помощник, который выдает водителю большое количество информации о состоянии главных узлов автомобиля. Штатные индикаторные панели, к сожалению, не могут похвастаться схожим функционалом. В таком случае отлично помогает дополнительное оборудование.

Если вы купили бортовой компьютер, но никогда не имели опыта работы с автомобильной электрикой, то установку и настройку БК лучше доверить профессионалам – это сэкономит вам время и деньги.

Примите во внимание тот факт, что каждый производитель качественного устройства комплектует товар всей необходимой документацией, как по установке, так и по настройке. В процессе выполнения работ рекомендуется в первую очередь смотреть инструкцию. В статье приведены лишь общие рекомендации и краткий обзор установки двух БК на ВАЗ-2115.

⭐ Как включить и настроить бортовой компьютер ВАЗ-2115

Как включить и настроить бортовой компьютер ВАЗ-2115

Приборная панель ВАЗ-2115 обладает заблаговременно предусмотренным местом для последующей установки бортового компьютера. В таком случае, если вам необходимо поставить контролирующее устройство в автомобиль, тогда незачем менять конструкцию торпеды, а достаточно использовать штатное гнездо.

Бортовой компьютер дает исчерпывающую информацию водителю о следующих показателях:

• Режим движения ТС
• Расход бензина
• Состояние электрической сети автомобиля и так далее

Помимо информационных возможностей, такое устройство способно диагностировать состояние системы управления ДВС. Отдельные разновидности бортовиков можно ставить на машины с карбюраторами. Однако чтобы все работало, понадобится дополнительная установка ряда датчиков.

В модификации ВАЗ-2113 устанавливается компьютер, который взаимодействует с контроллером системы управления ДВС. Его задачей является обработка всей входящей информации и выведение основных показателей на экран в понятном для восприятия виде.

В автомобильных магазинах сегодня реализуется большое разнообразие подобных устройств, которые отличаются по своим функциональным возможностям и месту расположения в машине.

Все функции рассматриваемого устройства разделяются на две части: информационные и диагностические.

Для включения необходимого режима работы служат семь кнопок на панели устройства.

Нажатие этой кнопки сообщает компьютеру, что поездка началась. Этим же элементом происходит сброс накопленной информации в памяти.
+ и – предназначены для регулирования значений всевозможных характеристик, когда устройство находится в режиме настройки, а также для изучения информации о состоянии конкретных узлов автомобиля.
Помимо отображающих функций, бортовой компьютер может подавать звуковые сигналы, когда фактические значения параметров выходят за предельно допустимые нормы. Это своего рода аварийная сигнализация.

Это далеко не все функции рассматриваемого устройства, а лишь основные возможности. Далее мы рассмотрим процесс установки компьютера в машину.

Общие принципы подключения компьютера

В основном бортовой компьютер – это недорогое устройство, но достаточно полезное. Об этом мы уже упоминали. Сейчас мы рассмотрим процесс установки БК в машину.



Если вы еще не покупали устройство, а думаете, что выбрать, обратите внимание на компанию Multitronics и Штат. Мы рассмотрим процесс подключения на примере Multitronics X140. Отметим, что в продаже сейчас есть аналогичная модификация, которая оснащается цветным дисплеем.

Покупайте бортовой компьютер в интернет-магазинах. На авторынках стоимость подобной продукции нередко сильно завышается.



К любому бортовому компьютеру нужно подвести следующие провода:

• Питание +12 В
• Питание при включении зажигания для запуска компьютера
• Питание, которое появляется при включении габаритных огней. От этого дисплей БК будет гаснуть в темное время суток
• Масса
• Сигнал от датчика уровня топлива. Некоторые модификации устройств позволяют не подключать этот провод. Multitronics Х140 вычисляет остаток бензина на основании мгновенного расхода
• Подключить диагностическую линию от контроллера K-Line

Для первых четырех пунктов используется 4-контактная колодка, специально предназначенная для подключения БК. Соответственно, достаточно подключить ее с переходниками, которые идут в комплектации с компьютером. Если такой возможности нет, тогда первый пункт подключается от прикуривателя, второй – от замка зажигания, 3 – с лампы подсветки прикуривателя. Масса подключается от корпуса того же прикуривателя.

Очень важно перед любыми действиями с электрической проводкой нужно сбросить минусовую клемму на АКБ. Этим вы обезопасите себя и автомобиль от коротких замыканий и прочих неприятностей. Сигнал датчика остатка топлива берется с указателя уровня бензина. Его расположение можно узнать в соответствии со схемой проводки машины.

Диагностическая линия (K-Line) подключается к колодке ЕВРО-3 в седьмое гнездо.

Если в комплекте с компьютером идет датчик температуры за бортом – он вам не понадобится, так как на ВАЗ-2115 он идет с завода. Комплектный измеритель можно использовать внутри салона, чтобы знать температуру в самой машине.

Пошаговая установка компьютера на ВАЗ-2115

Устройство будет считывать информацию с ЭБУ двигателя.

Изначально обесточьте бортовую сеть автомобиля – снимите клеммы с АКБ.
В автомобиле уже предусмотрено место для монтажа БК. Вся необходимая проводка уже подведена в это место.
Сняв заглушку, вы увидите жгут проводов и штекер – подключите все в соответствующие гнезда на компьютере и закрепите панель.
На этом процесс подключения можно считать завершенным.

Правильность работы устройства рекомендуется проверять еще на этапе покупки БК. Все диагностические процессы продавец должен сделать бесплатно – это его обязанность, продать вам качественный товар.

Похожие:

Понравилась статья? Поделиться с друзьями:

Автор. Специалист по ремонту автомобилей и автоэлектроники. Более 15 лет специализируюсь на установке и настройке бортовых компьютеров, парктроников и другой электроники.

Компьютер для ВАЗ и иномарок

Бортовой компьютер Multitronics RI 500 предназначен для установки на автомобили ВАЗ, ГАЗ, УАЗ и Иномарки с инжекторными и дизельными двигателями, которые поддерживают протокол диагностики OBD2. Лёгкое подключение.

Дисплей — ЖК с RGB подсветкой
Установка — в 1DIN, 2DIN, ISO место.
Съемная передняя панель. Голос.
Сброс ошибок ЭБУ. Простая установка.

Назначение компьютера Multitronics RI 500

Подключение и работа маршрутного компьютера RI 500 возможна как напрямую с блоками управления, ЭБУ, через диагностическую колодку OBD2, так и от датчика скорости и форсунки, что делает бортовой компьютер универсальным для работы.
Все провода идут в комплекте. А подробная и понятная инструкция по настройке маршрутного компьютера поможет быстро произвести установку и его подключение на Ваш автомобиль.

Данный компьютер отлично подходит как Бортовой компьютер ВАЗ 2115 и как Бортовой компьютер ВАЗ 2114 и рекомендуется к установке на эти автомобили!!!

Решение автовладельца установить компьютер ВАЗ является очень верным с точки зрения диагностики и контроля за своим автомобилем. Тоже самое можно сказать и об установке компьютера УАЗ.
Прочитав, описание и возможности бортового компьютера ваз, ниже вы сможете понять почему это так.

Описание маршрутного компьютера Multitronics RI 500

Невысокая цена RI 500 по сравнению с Multitronics RС 700 делает его весьма востребованным у тех автолюбителей которые хотят иметь у себя в машине современный, мощный и недорогой компьютер для иномарок премиум класса. Причем снижение цены достигается не путем снижения универсальности и качества устройства, а применением на нем дисплея премиум класса предыдущего поколения, что нисколько не снижает качество его внешнего вида.

Итак, бортовой компьютер Мультитроникс RI 500 обладает съемной лицевой панелью. Имеет морозостойкий графический дисплей высокого разрешения 256х64 с градацией яркости. Может производить диагностику большого числа машин. Применение 16-разрядного процессора делает работу компьютера точной и быстрой.

Режим диагностики и сброс ошибок ЭБУ

Компьютер RI 500 в режиме реального времени проводит диагностирование всех систем автомобиля с выводом информации на дисплей.
В случае возникновения неисправности компьютер определяет ошибку и выводит ее код на экран, а голосовой синтезатор предупредит водителя о внештатной ситуации.

Таким образом, Вы сразу же будет знать, стоит ли устранять причину ошибки немедленно или можно продолжить движение.

Работа с парктроником

К бортовому компьютеру Мультитроникс 500 можно подключить как один, так и одновременно два парктроника спереди и сзади, в этом случае обязательно понадобиться опционный кабель ШП-8.

Для подключения используются только парковочные радары Multitronics PU-4TC.

Голосовое сопровождение

Multitronics RI имеет встроенный голосовой синтезатор. Он осуществляет голосовое сопровождение всех режимов работы данного БК. Синтезатор предупредит о неисправности при возникновении ошибки в ЭБУ автомобиля, а так же проговорит код ошибки и ее расшифровку. Таким образом, Вы сразу же будет знать, стоит ли устранять причину ошибки немедленно или можно продолжить движение, что очень важно для бк ваз.

Функция контроль качества топлива

“Контроль качества топлива” это функция которая поможет с высокой точностью отслеживать изменение расхода топлива по длительности впрыска. При изменении выводится предупреждение и числовое значение ухудшения/улучшения качества топлива (в процентах к эталону).

Функция Эконометр

У маршрутного компьютера есть полезная функция — “Эконометр”. Она позволяет устанавливать значение пробега на остатке топлива в баке и контролировать стиль поездки (расход топлива).
На основании установленного пробега, средней скорости и расчетного расхода топлива, эконометр указывает время прибытия и отклонение от установленного пробега.

Функция Отображения топлива в баке

Компьютер обладает тремя способами отображения остатка топлива в баке. Вы можете выбрать самый удобный для вас режим отображения топлива в баке:

• ДУлн — при линейной зависимости, когда зависимость между напряжением на ДУТ и количеством топлива постоянна и линейна.
• ДУтр — при нелинейной зависимости (например, сложная форма бака).
• ЭБУ — остаток топлива задается пользователем вручную, а затем вычисляется исходя из израсходованного топлива по показаниям ЭБУ.

Режим Тропик

Бортовой Компьютер имеет режим ТРОПИК — настройка включения вентилятора системы охлаждения двигателя.

Работает этот режим только для совместимых моделей автомобилей ВАЗ и ГАЗ под управлением следующих протоколов ЭБУ: Январь, Бош797, МИКАС, МИК11, М11Е3, Ми10.3



Multitronics RI 500, купить можно в нашем интернет-магазине по официальной цене. Мы поддерживаем Гарантию производителя, т.к. являемся Официальными дилерами. Доставка по России с гарантией.

Для следующих типов ЭБУ:

• ISO 9141 и ISO 14230 протоколы: OBD2Q, OBD2S, OBD2P, OBD2E
• SAE J1850VPW  протокол J1850  а/м из США после 1996 г.
• ISO 15765-4 CAN протокол CAN  а/м из Японии после 2003 г.

Оригинальные протоколы зарубежных автомобилей:

• VAG 1…14, VAG CE — Audi, Skoda, Volkswagen 1990 — 2008 г.в.
• Tiggo — Chery Tiggo, Great Wall Hover, BYD F3, FAW и др. (ЭБУ: DELPHI ).
• Авео 2, Авео 3, Авео 4  — Chevrolet (Aveo, Lacetti, Rezzo)  (ЭБУ: HV240, MR140, Sirius-D4).
• ДЭУ 1…3 — Daewoo (Lanos, Nexia, Nubira, Leganza, Takuma)  (ЭБУ: IEFI-6, ITMS-6F, IEFI-S).
• Daihatsu — Daihatsu после 2000 г.в.
• GreatWall — GreatWall Safe, Deer и др. до 2008 г.в. — ЭБУ Bosch.
• Honda — Honda до 2001 г. в.
• Sonata — Hyundai Sonata V (EF new) двигатель «ВЕТА».
• Mitsu 1…5 — Mitsubishi с 12- и 16-контактными колодками диагностики.
• Cons 1 — Nissan до 2001 г.в.
• Cons D1 — Nissan Patrol.
• Nissan — Nissan (Almera, Maxima, Micra, Patrol, Murano, Navara, Note, Pathfinder, Teana, X-Trail…) после 2001 г.в. при наличии OBD-II.
• Opel 1…8 — Opel 1997…2004 г.в.
• Рено — Renault Logan, Symbol, Kangoo; Nissan Almera (ЭБУ: Siemens EMS3132).
• SsYong бен — SsangYong Rexton 2.8 (бензин).
• SsYong диз1 — SsangYong Actyon 2.0 (дизель), Kyron 2.0 (дизель), Rexton 2.7 (дизель XDI).
• SsYong диз2 — SsangYong Rexton 2.7 (дизель XVT).
• Subaru — Subaru  1999…2004 г.в.
• Suzuki — Suzuki Escudo, Vitara.
• TOBD1
  — Toyota до 1998 г.в.
• Toyota — Toyota 1998…2003 г.в.
• Ми 10.3 — Daewoo Sens, ЗАЗ Славута, ИЖ Ода  (ЭБУ: Микас 7.6, Микас 10.3).



Отечественныеавтомобили:

• ВАЗ — Январь 5. 1; Bosch 1.5.4N; VS 5.1 Ителма; Bosch MP7.0; Январь 7.2+; Bosch М7.9.7+; М73; Ителма М74; Bosch МЕ17.9.7; EMS3132 (Лада Ларгус).
• ГАЗ — Микас 5.4, 7.1, 7.2; СОАТЭ 301, 302, 309; Ителма VS5.6; Ителма VS8; Микас 11; Микас 11 Евро3;  Микас 10.3; Motorola («Daimler Chrysler» DCC 2.4L DOHC).
• УАЗ -Bosch EDC16C39 (Iveco F1A 2.3 дизель).
• ИЖ — Микас 7.6; Микас 10.3.



Универсальный режим:

Любой автомобиль, оснащенный электронной системой впрыска топлива и электронным датчиком скорости.

Подключение осуществляется непосредственно к датчику скорости и форсунке автомобиля. Подключение к ЭБУ не осуществляется (не производится чтение диагностических параметров, а также чтение и сброс кодов ошибок).

Невозможно подключение в универсальном режиме при следующих условиях:

1. Машины с системами впрыска топлива K-Jtronic и KE-Jtronic (механический впрыск).
2. Индуктивный датчик скорости.
3. Дизельный двигатель.
4. Карбюраторный двигатель.

 Корректная работа  с непосредственным впрыском топлива (GDI) в универсальном режиме не гарантируется.

 Требования к датчикам в универсальном режиме:

• датчик скорости
• форма сигнала прямоугольная
• логический ноль 0….0,5 В
• логическая единица 3,5…12 В
• форсунка
• форма сигнала прямоугольная
• полярность + / —
• датчик уровня топлива
• сопротивление 0…500 Ом
• напряжение 0…15 В
• зависимость любая

Функциональность:

• Давление во впускном коллекторе
• Длительность впрыска
• Коррекция левая, коррекция правая
• Массовый расход воздуха (MAF)
• Напряжение бортовой сети
• Напряжение датчика давления кондиционера
• Напряжение датчика кислорода (ДК1, ДК2)
• Лямбда
• Напряжение датчика массового расхода воздуха (VAF)
• Обороты двигателя
• Остаток топлива в баке
• Положение дроссельной заслонки (дроссель, дроссель2)
• Положение шагового двигателя
• Электромагнитный клапан
• Поправка угла опережения зажигания
• Прогноз пробега на остатке топлива
• Расход в час
• Расход на 100 км
• Расчетная нагрузка на двигатель
• Скорость
• Текущее время
• Температура воздуха
• Температура воздуха во впускном коллекторе
• Температура охлаждающей жидкости двигателя
• Угол опережения зажигания

Дополнительные параметры для протоколов М74 и М74CAN

• Относительное заполнение воздухом
• Период сигнала датчика кислорода до катализатора
• Текущий коэффициент коррекции длительности впрыска топлива
• Фактор высотной коррекции
• Мультипликативная составляющая коррекции смеси самообучением
• Фактор старения нейтрализатора
• Температура охлаждающей жидкости при пуске
• Признак обогащения по мощности
• Время работы
• Флаг включения бензонасоса
• Флаг нажатия педали тормоза
• Флаг нажатия педали сцепления
• Флаг запроса на включение кондиционера
• Флаг разрешения включения кондиционера
• Флаг включения реле вентилятора 1
• Флаг включения реле вентилятора 2
• Флаг холостого хода

Дополнительные параметры для протоколов CAN, J1850, OBD2Q(2S,2P) (зависит от автомобиля)

• Краткосрочная коррекция Б1, Б2
• Долгосрочная коррекция Б1, Б2
• Время с момента запуска двигателя
• Пробег с включенной лампой «CheckEngine»
• Давление в топливной рампе (относительно вакуума)
• Давление в топливной рампе (высокий диапазон)
• Желаемый расход системы EGR
• Ошибка регулирования расхода системы EGR
• Желаемый уровень продувки паров топлива
• Число прогревов двигателя с момента сброса ошибок
• Пробег с момента сброса ошибок
• Давление паров топлива в системе продувки
• Атмосферное давление
• Температура катализатора Б1С1, Б1С2, Б2С1, Б2С2
• Напряжение питания ЭБУ
• Желаемое значение лямбда
• Относительное положение дросселя
• Температура внешнего воздуха
• Желаемое положение привода дросселя
• Время с момента включения лампы «CheckEngine»
• Время с момента сброса ошибок

Средние за поездку:

Средние с момента сброса:

Средние общие (с момента установки МК):

Средние в пробках:

Таксометр:

Дисплей техобслуживания:

• Чтение ошибок ECU
• Сброс ошибок ECU
• Состояние топливной системы
• Состояние вторичного воздуха
• Состояние контрольных систем
• Стоп-кадр
• Чтение и сброс кодов ошибок дополнительных систем ВАЗ, ГАЗ (АПС, САУО, САУКУ, СНПБ, ЭМУР, электропакет, МДВ, ABS)
• Замена воздушного фильтра
• Замена масла в КПП
• ТО форсунки
• Замена ремня ГРМ
• Замена охлаждающей жидкости.
• Замена масла в дигателе
• Замена свечей
• Дата ТО
• Оплата ОСАГО
• Минимальное напряжение АКБ
• Минимальная температура воздуха за сутки
• Максимальная температура воздуха за сутки
• Среднее напряжение АКБ
• Инфо производителя
• Демонстрационный режим
• Режим СТО

Установки:

• Включение / отключение виртуального замка зажигания
• Заправка до полного бака
• Заправлено
• Теперь в баке
• Принудительное включение вентилятора
• Включение эконометра
• Качество топлива по времени впрыска
• Качество топлива по мгновенному расходу
• Сброс ЭБУ
• Сушка свечей
• Поправка УОЗ
• Поправка скорости
• Поправка расхода топлива (бензин, дизель)
• Поправка расхода газа
• Эталонный пробег
• Эталонный расход топлива
• Поправка температуры воздуха
• Поправка напряжения АКБ
• Начальный пробег
• Полярность форсунки
• Корректировка тахометра
• Линейная калибровка бака
• Сброс калибровки по 7 точкам
• Тарировка бака
• Источник включения замка зажигания
• Чувствительность виртуального замка зажигания
• Ручной или автоматический выбор протокола
• Тип / подтип протокола
• Способ расчета остатка топлива в баке
• Объем полного бака
• Метод калибровки бака
• Источник показаний скорости
• Источник показаний оборотов
• Источник показаний расхода топлива (бензин, дизель)
• Источник показаний расхода газа
• Способ расчета прогноза пробега на остатке топлива
• Средний расход на 100 км, введенный вручную
• Назначение провода «Габариты» (габариты — бензин/газ)
• Граница превышения температуры двигателя
• Граница превышения оборотов
• Граница превышения скорости
• Граница скорости для расчета «Пробки» / «Не в пробках»
• Граница низкого уровня топлива
• Граница низкого напряжения АКБ
• Граница высокого напряжения АКБ
• Температура включения вентилятора охлаждения двигателя
• Канал включения вентилятора охлаждения двигателя
• Граница превышения впрыска / расхода топлива на ХХ
• Граница прогрева двигателя
• Граница скорости для замера времени разгона
• Граница скорости для замера времени торможения
• Установка даты
• Установка времени
• Поправка хода часов
• Время включения будильника
• Активация будильника
• Выбор цветовой схемы
• Сохранение цветовой схемы пользователя
• Настройка цветовой палитры дисплея
• Скорость вывода параметров на дисплей
• Настройка яркости День
• Настройка яркости Ночь
• Управление яркостью: габариты, время, откл.
• Время установки уровня «Яркость / День»
• Время установки уровня «Яркость / Ночь»

Настройка цифровых дисплеев:

Настройка графиков:

Настройка стрелочных дисплеев:

• Отключение голосового сопровождения
• Настройка приветствия «Здравствуйте»
• Период автоповтора
• Оповещение о повышенном напряжении
• Оповещение о пониженном напряжении
• Оповещение о превышении скорости
• Прореживание оповещений о превышении скорости
• Оповещение о превышении оборотов двигателя
• Оповещение о низком остатке топлива в баке
• Предупреждение о возможности образования гололеда
• Оповещение о необходимости выполнения ТО
• Оповещение о разгоне до установленной скорости
• Оповещение о торможении с установленной скорости
• Оповещение в режиме “Эконометр”
• Период озвучивания в режиме “Эконометр”
• Оповещение о не выключенных габаритах
• Оповещение о не включенном ближнем свете
• Оповещение при заправке бака до полного
• Оповещение в режиме “Контроль качества топлива”
• Оповещение при возникновении ошибки ECU
• Оповещение о перегреве двигателя
• Оповещение о прогреве двигателя
• Отключение звука нажатия на кнопки
• Отключение звукового приветствия при включении зажигания
• Сброс данных за поездку
• Сброс данных в «Дисплее Средние / Сброс1»
• Сброс данных в «Дисплее Средние / Сброс2» (Заправка)
• Сброс данных в «Дисплее Средние / В пробках»
• Сброс данных в «Дисплее Средние / Не в пробках»
• Сброс данных в «Дисплее Сброс3 Бензин» и «Сброс4 Газ»
• Стоимость 1 часа поездки
• Стоимость 1 мин поездки
• Стоимость 1 литра топлива (бензин / ДТ)
• Стоимость 1 литра газа
• Период сброса данных в «Дисплее Средние/Сброс1»
• Период сброса данных в «Дисплее Средние/Сброс2»(Заправка)
• Время не прерывания поездки
• Вывод параметров «За поездку» при остановке двигателя
• Автоматическая запись журнала поездок
• Журнал поездок
• Журнал заправок



Технические характеристики:

Напряжение питания 9. ..16 В
Энергонезависимая память
Средний потребляемый ток:

• в рабочем режиме не более 0,35А
• в дежурном режиме не более 0,03А

Дискретность представления информации (зависит от протокола):

• расход топлива 0,1 литра
• температура 1°С — обороты вращения двигателя 1…40 об/мин
• напряжение АКБ 0,1 В
• напряжение ДУТ 0,01 В
• скорость 1 км/час
• расстояние 0,1 км
• уровень топлива в баке 1 литр
• расстояние в режиме «пробег до очередного техобслуживания» 1000 км

Рабочая температура окружающего воздуха -20°С…+45°С
Температура транспортирования и хранения -40

Требования к датчикам в универсальном режиме:

• датчик скорости
• форма сигнала прямоугольная
• логический ноль 0….0,5 В
• логическая единица 3,5…12 В — форсунка
• форма сигнала прямоугольная — полярность + / —
• датчик уровня топлива
• сопротивление 0. ..500 Ом
• напряжение 0…15 В
• зависимость любая

Гарантия

Гарантия на Multitronics RI 500 составляет 12 месяцев.
Гарантия начинается со дня получения товара заказчиком.
Все гарантийные обязательства «Самара-Электро-Ставр» полностью соблюдаются.

Внимание в случае попытки самостоятельного вмешательства в конструкцию прибора для решения проблемы, прибор автоматически снимается с гарантии, в данном случае ремонт прибора идет платный.

Вопросы и отзывы о товаре

Добавить

Сергей Валерьевич

г.Армянск, респ.Крым

21.04.2021 01:00

Хочу поставить этот компьютер на ваз, подойдет? В Крым долго будет идти?

Самара-Ставр

Сергей Валерьевич, этот бортовой компьютер ваз подключается ко всем автомобилям. Устанавливается в гнездо магнитофона и имеет съемную панель. Легкое подключение. Мультитроникс ri500 купить можно у нас, заказав его через корзину сайта. Есть в наличии. Быстрая отправка Почтой РФ с гарантией. В респ. Крым посылки от нас доходят в течении 5-7 дней.

Александр

12.02.2016 20:17

Здравствуйте. У меня ВАЗ 21041-20 2007 г.в. Ижевского производства . ЭБУ 21067-14110120-11. Везде встречаются ЭБУ 21067-1411020-11. Бывает такое или я однозначно ошибаюсь? Какой БК будет работать в полном объёме с диагностикой и расшифровкой ошибок? Спасибо

Самара-Ставр

Александр, список бортовых компьютеров, которые будут работать с Вашим автомобилем, можно посмотреть тут: http://samara-stavr.ru/bortovyye_kompyutery/VAZ_GAZ_UAZ_ShEVI-NIVA/dlja_VAZ_2104-05-07_Klassika/

Кирилов Игорь

11.01.2016 14:43

Здравствуйте!!! У меня УАЗ — буханка двигатель УМЗ 4213.10, блок управления двигателем «Микас 10.3»!!! Какой наиболее подходящий бортовой компьютер мне посоветуете?? Заранее благодарен.

Самара-Ставр

Игорь, для Вас подойдут следующие модели БК: Prestige V55-01, Multitronics C-580 и  CL-580

Вячеслав

14. 10.2015 00:30

Доброго времени суток. Подойдет ли Multitronics RI-500 на Авео 1,6 16V 2008 г.в.? Будут ли работать все функции в полном объеме? Для показаний мгновенного расхода надо подключаться к форсунке? В чем принципиальное отличие между Multitronics RC-700 и Multitronics RI-500?

Самара-Ставр

 Вячеслав, БК Мультитроникс RI-500 будет работать на Вашем автомобиле в полном объеме. Подключаться к форсунке, для показаний мгновенного расхода топлива, не надо. Принципиальное отличие между этими компьютерами только в дисплее. У Multitronics RC-700 он последнего поколения, а у Multitronics RI-500 предыдущего.

Оставьте свой отзыв

Ваш комментарий будет опубликован после проверки администратором сайта

Что-то пошло не так, попробуйте еще раз

Бортовой компьютер на ВАЗ гос инструкция. Бортовой компьютер автомобиля – лучший помощник в управлении важными параметрами.

Используем сигнал превышения скорости

Очень удачно подвернулся МК 2114-3857010 за 300 рублей 😉
Так как давно хотел выложить бортовик, но цены на него, мягко говоря, кусались — взял не задумываясь! 😊
Мясорубка обладает всеми необходимыми базовыми функциями.
Подсветка дисплея и подписи кнопок выполнены в традиционном для ваз гамме стиле — зелено-желтом. При нажатии на кнопки МК начинает издавать звуки…Бэээээ… 😥

Так как старый хозяин был не особо разговорчив и толком не объяснил что за МК, я стал искать инструкцию на это чудо техники. Самое смешное, что укрытия нет. Есть записи о том, как кто-то покупал и ставил те же МК и ТП, но не инструкции.

После сброса МК после старого хозяина более-менее разобрался с функционалом:
МК сбрасывается разбором и выдергиванием аккумулятора
При первом подключении к питанию МК приветствует проигрывание миди мелодий — а-ля старая Нокия- кирпич.))))

Итак, кнопки слева-в точку:
1 МОНЕТА Т.
1.1. Время в пути без остановок. Пастер бой при включенном МК. Сбросить можно долгим нажатием на старт,
1.2. Общее время в пути по всем поездкам

Если нажать на старт, то можно установить яркость подсветки — клавиши плюс и минус. Выберите значение от 0 до 100%

2. Кнопка KM/H
2.1. Средняя скорость в пути
Нажатие пуск в этом меню включает отключение оповещения. (не понял что за оповещение)
2.2. Средняя скорость за все время
Если нажать на пуск в меню 2.2, то можно поставить ограничение скорости, например на 120 км МК начинает удалять

3. Кнопка КМ
3.1. Километровый пробег
3.2. Сколько километров можно проехать до следующей заправки

4. L. кнопка
4.1. Количество литров в баке — после обнуления пока не активно. Скорее всего будет отображаться сколько литров было залито за все время
4.2. Отработанное топливо с последней заправки

5. Кнопка L/100
5.1. Расход топлива на 100 км

7. Кнопка N
7.1. Часы. Выставляется нажатием старт, затем плюс-минус
7.2. Дата и месяц. Выставлены точно так же часы
7.3. Будильник. Поставил тот же

В планах сделать Пересвет с зелено-желтым на белый или красный с перевернутым экраном.
Убедиться в этом МК — вроде бы проблематично, ибо снимет дисплей это целая история.

Компьютер на сегодняшний день является обычным устройством, с которым сталкивается большое количество людей как дома, так и в большом количестве автомобилей. Если говорить более конкретно о водителях автомобилей, то компьютер или, как вы с ним знакомы, бортовой компьютер стал незаменимым помощником для каждого из них, ведь только с его помощью можно взять под контроль работу большинства агрегатов.

Видео о работе нештатного БК на ВАЗ-2114:

Если говорить об автомобилях российского производства, то первенцем в семействе АвтоВАЗ, именно на ВАЗ-2114 был установлен бортовой компьютер прямо с завода, который имел возможность оповещать водителя обо всех событиях, происходящих, как за пределами пути, так и в салоне. Ниже в этой статье мы подробно разберем, зачем нужен бортовой компьютер, и разберем краткую инструкцию к нему.

Причины установки БК в автомобиль

Штатное место в панели приборов для бортового компьютера. На фото стоит вилка.

Бортовой компьютер первой версии, устанавливаемый на ВАЗ-2114, даже имел некоторые функции, однако с легкостью следил за основными параметрами автомобиля:

• Контроль топлива И его расчет о количестве километров мимо — эта функция позволяет водителю заранее принять решение о заправке.
• Контроль температуры охлаждающей жидкости — Данная функция исключает перегрев двигателя за счет своевременного информирования пользователя.
• Диагностика индивидуальных жилетов автомобиля — позволяет с максимальной точностью, а главное мобильностью, обнаружить и устранить возникшие проблемы.

Подробнее о функциях бортового компьютера

Бортовые компьютеры на ВАЗ-2114 способны выводить на рабочий экран следующую информацию:

• Мгновенная работа двигателя, его обороты, температура, реальные показания и средний расход топлива.
• Информация о пробеге автомобиля, времени в пути.
• Возможность безошибочного считывания возникших в системе ошибок, что позволит сразу определить, стоит ли обращаться с неисправностью в автосервисе или можно все исправить своими руками.

Современные бортовые компьютеры типа Multitronics — C340. И его аналоги тоже умеют:

• Контроль и информирование водителя об очередном техосмотре, страховке автомобиля, тем самым функция органайзера.
• Самостоятельно изменить параметры вентилятора, изменить уведомления о достаточной температуре прогрева механизации.
• Возможно подключение парктроника.

Обратите внимание, для активации обеих других, расширенных функций в вашем БК может потребоваться прошивка.

Принцип работы БК на ВАЗ-2114

Не штатный бортовой компьютер

Принцип работы бортового компьютера на первый взгляд покажется примитивным, однако на самом деле это технически сложное устройство, которое одновременно принимает, обрабатывает и при необходимости уведомляет о наличии неисправностей. Функция оповещения происходит на экране специальной пиктограммой и подачей определенного звукового сигнала..

Краткое руководство пользователя

Для всех бортовых компьютеров, поставляемых на ВАЗ-2114, имеется свое руководство пользователя, и если оно нет в бумажной версии, его можно легко найти в интернете, достаточно узнать марку и модель устройства. Несмотря на то, что вариантов и моделей множество, базовый функционал в них в принципе схож.

Показания бортового компьютера.

• Если вы только собираетесь покупать БК, то вам необходимо знать подходит ли конкретная модель к ЭБУ вашего автомобиля. Как правило, вся информация уже есть у продавца, и сложностей в этом возникнуть не должно.
• При ознакомлении с бортовым компьютером лучше в первую очередь обращать внимание на символы аварийных команд и визуальные пиктограммы, появляющиеся на дисплее.
• Обратите внимание на расположение кнопок, и правила работы с ними, чтобы быстро реагировать на изменение параметров в движении (на некоторых моделях БК клавиши могут блокироваться при определенной скорости автомобиля — прим. ).

Коды ошибок на ВАЗ-2114

Поскольку ЭБУ на всех ВАЗ-2114 одинаковые или, по крайней мере, одинаковые, то писать заранее, а тем более запоминать их нет никакого смысла, благо некоторые модели способны не только вывести его на экран, но и озвучить все имеющиеся в автомобиле проблемы.

Лучшим вариантом для определения и уточнения неисправностей будет распечатка кодов ошибок на ВАЗ-2114. Взять их можно на официальных сайтах заводов-изготовителей БК для ВАЗ-2114, а ниже мы представим вам, самые частые ошибки, которые встречаются на «четырнадцатых»:

Кодовое обозначение 0102, 0103 Неверный уровень сигнала индикатора управления расходом воздуха. 0112, 0113 Для замены элемента необходим сигнал индикатора температуры воздуха на входе. 0115 — 0118 Неверный сигнал элемента измерения температуры Со. — Необходимо заменить датчик. 0122, 0123 Помехи или неверный сигнал контрольного индикатора положения дроссельной заслонки — элемент желательно заменить. 0300 Бортовой компьютер (БК) выявил случайные или множественные проходы зажигания — в этом случае автомобиль может не сразу завестись. 0201 — 0204 Зафиксирован обрыв в цепи управления форсунками. 0325 Бортовой компьютер зафиксировал кластер в цепи детонационного устройства. 0327, 0328 Поломка в датчике детонации необходима замена прибора. 0480 Вышел из строя вентилятор охлаждения — необходимо заменить элемент. 0505 — 0507 Имеются сбои в работе регулятора холостого хода, влияющие на число оборотов (ниже или выше). При появлении этого кода необходимо заменить регуляторы. 0615 — 0617 В процессе диагностики были выявлены зажимы или замыкания в цепи реле стартера. 230 Этот код ошибки означает поломку реле бензонасоса — устройство необходимо заменить как можно скорее. 1602 Один из самых часто встречающихся кодов при диагностике неисправности БК. Означает исчезновение напряжения бортовой сети на электронном блоке управления.

Что делать, если БК перестал работать

Бывает, что БК перестает работать или не передается информация, которую он должен передавать и анализировать. В первую очередь необходимо обратить внимание на целостность электрической цепи. А именно предохранитель F3, отвечающий за его работоспособность, затем проверьте целостность проводов, которые идут на диагностическую колодку, и обеспечение ее питания. Подключить бортовой компьютер к системе ВАЗ-2114 можно в этой статье.

Описывать процесс текущего ремонта компьютера бессмысленно, так как такие устройства ломаются не часто и мало ремонтопригодны, поэтому имеют технически сложные механизмы, требующие профессиональных инструментов и навыков.

Начнем с того, что установить бортовой компьютер на штатное место на ВАЗ 2114 и другие модели Самар не так уж и сложно. В установке бортового компьютера, в принципе, нет никаких заморочек с проводами и гайками (если, конечно, к вам в машине никто не пробовал и ничего не менял). Знающий человек настроит вам бортовой компьютер на какие-то 2 минуты, так что не стоит бояться руки на ноги и вперед с песней =).

Зачем нужен бортовой компьютер?

В прошлых статьях мы уже говорили что такое бортовой компьютер, для чего он нужен и какие они бывают. Но позволю себе повторить, чтобы вы четко осознали все плюсы существования побочного компьютера, а потребителей, наверное, нет, разве что трата денег на покупку и все.

Возьмем, к примеру, бортовой компьютер Штатный 115×24. Имея в наличии данную модель, вы сможете:

1. установить температуру запуска вентилятора радиатора; Эта функция очень полезна, например, в зимний период времени, когда можно контролировать температуру охлаждающей жидкости, тем самым следить за температурой радиатора печки.
2. очень выручает функция просушки и прогрева свечей перед запуском двигателя.
3. сброс настроек и регулировка ЭБУ нужны для перехода на бензин с более высоким или низким октановым числом (с 92 на 95 и наоборот), так же эта функция нужна для сброса настроек после длительной поездки с повышенной нагрузкой на двигатель.
4. возможность считывания ошибок позволяет следить за состоянием автомобиля, вовремя менять неработающие датчики, элементы.

Инструкция по установке бортового компьютера

В данной статье мы рассмотрим процесс установки бортового компьютера Престиж с функцией диагностики и чтения ошибок.

Для работы нам потребуется:

• Отвертки
• бортовой компьютер,
• провод длиной 1м.

Снимаем штекер на центральной торпеде и ищем в ней 9-контактную колодку проводов. Эта колодка должна присутствовать на всех автомобилях нашей модели. Осталось только подключить блок к компьютеру и все, а нам нужно провести линию.

Как провести линию?

1. Берем наш провод и устанавливаем его во второй контакт нашей колодки.
2. Противоположный конец провода кидаем под панелью приборов внизу на диагностическую панель (для удобства можно отписаться в правый сайдбар).
3. Обрезав провод к диагностической колодке, подключите его к гнезду «М», если у вас колодка Евро-2 или к 7-му разъему, если у вас колодка Евро-3 (очень часто бывает, что диагностическая колодка на евро-3 устанавливается на машину вверх ногами, считай)
4. Теперь подключаем бортовой компьютер, вставляем в штатное место и проверяем.

Для более полного и наглядного представления работы представлена ​​схема.

Что делать, если под панелью приборов нет площадки для бортового компьютера?

В этом случае остается только собрать новый блок: купить 9-контактный блок и провести к нему по следующей схеме:

• Сигнал расхода топлива (зеленый провод)
• зажигание (оранжевый провод )
• +12 вольт (красный/белый провод) красный провод с белой полосой
• масса (черный)
• датчик скорости (коричневый провод)
• 6к-линия (чаще всего серый или черный провод)
• немой (зеленый/красный провод) Зеленый провод с красной полосой
• подсветка (белый провод, или можно взять с кнопки габариты)
• датчик уровня топлива (розовый)

Ошибки при подключении/работе бортового компьютера

Ошибка: «Нет связи с контроллером» или «кластер в линию».

Эта ошибка указывает на то, что не подключена к линии или произошел контакт. Проверить провод по схеме, описанной выше. Скорее всего полетел контакт с диагностической площадкой.

Ошибка: Неверные показания внутриуглового датчика температуры.

Если у Вас температура за бортом -40, это говорит о том, что произошел обрыв провода к датчику температуры, либо такого датчика нет вообще. Если температура к примеру -25, а на улице всего -10, то нужно заменить датчик по хорошему.

Бортовой компьютер автомобиля или мозги автомобиля – важнейший элемент управления и контроля работоспособности всех основных узлов автомобиля. БК ставится сегодня на все современные автомобили. Подробнее о принципе работы и разновидностях вы можете узнать из этого материала.

[Скрыть]

Описание бортового компьютера

Что такое бортовой компьютер в автомобиле и какие задачи он выполняет? Для начала разберемся в некоторых теоретических моментах. БК — это электронный узел, позволяющий реагировать и управлять разными процессами в работе разных систем авто. То есть благодаря БК водитель всегда сможет получать данные о работе тех или иных компонентов. Что такое бортовой компьютер мы разобрались, теперь расскажем о его назначении.

Что показывает бортовой компьютер:

• прибор показывает расход бензина при разных режимах движения;
• позволяет управлять форсунками, а также системой зажигания автомобиля;
• производит управление коробкой передач;
• может управлять различными дополнительными системами двусторонней связи, например, камерой заднего вида и т.п.;
• позволяет определить уровень давления моторной жидкости, температуру антифриза;
• регулирует уровень напряжения в электромобиле, контролирует заряд аккумулятора;
• если на автомобиле установлена ​​система климат-контроля, ею управляет БК;
• одна из основных опций — бортовой компьютер для автомобиля позволяет при необходимости считывать коды ошибок и показывать их на дисплее, чтобы водитель мог их расшифровать и узнать, где искать поломку.

Принцип работы

Принцип работы автомобильного БК для карбюраторных двигателей или инжекторных вариантов не отличается особой сложностью. Устройство подключается к цепочке контроллеров и регуляторов, считывает необходимые данные, после чего обрабатывает полученную информацию. Для обработки используется специальное программное обеспечение. Например, если БК по схеме получает данные о расходе топлива, то программа позволит рассчитать возможный пробег на оставшемся объеме бензина.

Все данные выводятся на экран, установленный в кабине автомобиля. Сам дисплей может быть цифровым, монохромным, цветным или четырех- или трехразрядным. Как показывает практика, монохромного экрана с диагональю 2 дюйма достаточно, чтобы показать водителю более десяти параметров. Более современные варианты БК оснащены жидкокристаллическим экраном большой точности.

Просмотров

На сегодняшний день различают несколько типов БК:

1. Универсальный вариант Такое устройство совмещает в себе различные опции, дает автовладельцу возможность не только управлять машиной, но и выходить в интернет. Основное предназначение такого устройства – повышение комфорта автовладельца во время вождения. Обычно универсальный бортовой компьютер имеет экран диагональю 6-14 дюймов, к более новым моделям можно подключить клавиатуру. Следует отметить, что по своей конструкции такие БК очень похожи на обычные компьютерные ПК, но одной из особенностей устройств является малая степень возгорания от бортовой сети автомобиля.
2. Маршрут. Маршрутный бортовой компьютер позволяет определить параметры движения автомобиля, при этом не обязательно подключать его к GPS на спутник. Тем не менее, более новые модели в любом случае оснащаются приемниками GPS. С помощью этого устройства водитель сможет определить среднюю скорость машины, расход топлива, оставшееся расстояние до той или иной точки, пройденное километражем и т. д. Кроме того, в зависимости от модели, которую вы устанавливаете в свой автомобиль, устройство может иметь функцию подсчета расхода горючего при экстренном торможении или быстром разгоне. Обычно БК этого вида устанавливают в контрольном щите.
3. Менеджер и сервис БК. Назначение таких компьютеров – определение поломки основных агрегатов автомобиля и предупреждение автовладельца. Как правило, такой БК является составной частью системы управления машиной, но в зависимости от модели может быть и самостоятельным устройством с расширенным функционалом. При проверке автомобиля все комбинации ошибок сохраняются в памяти устройства и будут там до тех пор, пока ошибка не будет устранена, а память не обнулена (автор видео — канал АвтоGSM).

Настройка БК

Сделать бортовой компьютер своими руками — задача сложная для выполнения в домашних условиях. Для изготовления устройства вам понадобится множество различных элементов, в том числе дисплей, микросхема, кнопки и т.д. Сделать компьютер самостоятельно без опыта сборки подобных устройств — невозможно, так что если вы хотите, чтобы устройство работало корректно , то лучше заказать эту процедуру или купить новый БК.

Если вы решили поставить на свой автомобиль бортовой компьютер для карбюраторных или инжекторных двигателей, то вам необходимо знать, как правильно настраивается устройство:

1. При необходимости всегда можно активировать опцию автоматической настройки — тогда устройство само примет нужную конфигурацию.
2. Если этот вариант не подходит, то заходим в меню Настройки — находим нужный блок и выбираем его. Следует отметить, что в этом случае БК должен быть настроен как основное устройство. Одну из важных ролей в настройке определяет выбор режима, благодаря которому расходы на топливо будут фиксированными.
3. Выставляя этот параметр, у вас есть несколько вариантов. Один из них — линейная зависимость, в этом случае параметр всегда будет зависеть от блока управления. Если вы решили произвести настройку вручную, то сначала вам нужно составить таблицу по расходу топлива. С учетом этой информации БК произведет расчеты и выведет на экран соответствующие параметры.
4. Кроме того, он понадобится для определения параметров, которые начнет демонстрировать экран, в зависимости от модели их количество может быть разным. Отдельно выберите параметр, отвечающий за температуру включения вентилятора охлаждения двигателя.

Цена вопроса

Минимальная стоимость БК от компании Мультитроникс будет в районе 130 руб. Более дорогие варианты могут стоить 7 500 рублей.

Извините, в настоящее время нет доступных опросов.

Видео «Как сделать БК своими руками»

Подробная инструкция по изготовлению схемы представлена ​​на видео (автор — канал LibRal1973).

Прошло время, когда компьютерное слово вслух произносило единицы людей. Сегодня это устройство имеется практически в каждом доме и стало штатным устройством в автомобильной технике. Он стал незаменимым помощником водителей, так как взял на себя выполнение функций по работе большинства агрегатов современных автомобилей.

Назначение и основные функции

Таким устройством оснащаются автомобили, которые производятся в России. Так, например, штатный бортовой компьютер, стал первенцем в семье Вазовских автомобилей. Если мириться с простыми словами, то это автомобильный справочник на колесах. Ему нужен водитель, чтобы знать о том, что происходит как внутри машины, так и снаружи.

Зачем устанавливать в машину

Первые версии выполняли некоторые функции, это были:

• Контроль наличия запаса топлива на транспортном средстве и расстояния, которое можно на нем преодолеть. Это поможет водителю вовремя принять правильное решение о дозаправке или прекращении движения;
• Следит за работающим двигателем и способствует предотвращению его перегрева.

Использование более дорогих версий компьютеров, позволяющих проводить диагностику отдельных узлов и агрегатов машины.

Наделены возможностью расшифровки кодов неисправностей, которые выдает контроллер, и это позволяет водителю:

1. Своевременно информируйтесь о проблемах, возникших в той или иной системе машины, и правильно на них реагируйте. Устранение проблемы в «зародыше», исключает дорогостоящий ремонт;
2. Получите экономию от эксплуатации автомобиля.

О его функциях

Бортовые компьютеры ВАЗ 2114 наделены и выполняют такие основные функции:

1. Отражают информацию о том, какие индикаторы имеют мгновенные параметры;
2. Вывод на информационную панель текущей информации;
3. Сообщаются параметры маршрута. Под ними понимают информацию о пробеге, среднем расходе топлива, времени в пути и другие данные;
4. Возможность чтения кодов ошибок и диагностики мотора автомобиля. Это позволяет без долгих консультаций со «специалистами» получить информацию обо всех проблемах силового агрегата.

Некоторые модели имеют дополнения к основным функциям, среди которых могут быть:

• Информация о сроках очередного технического обслуживания машины;
• Некоторые настройки основных функций;
• Контроль за периодом страхования;
• Наличие функций органайзера;
• Возможность задать параметры, при которых можно будет включить вентилятор в системе охлаждения.

О принципах работы таких систем

Карбюраторные машины ВАЗ 2109 оснащены приборами с функциями роутера. Установка инжекторных силовых установок ВАЗ 2114, ВАЗ 2115 и других моделей, потребовала применения совсем другого типа устройства. Большая часть его функциональной деятельности отведена на диагностику и управление работой практически всех устройств и систем автомобиля.

Работа БК ВАЗ 2114 основана и имеет следующий принцип действия:

1. Подача сигналов от датчиков через блок управления, их обработка и выдача сообщений на дисплей, а также возможность внесения корректировок в другие системы ;
2. Обработка сигналов от систем, не контролируемых контроллером. В случае нештатных ситуаций на информационном табло высвечивается соответствующий значок и подается звуковой сигнал.

Как пользоваться такими устройствами: краткая инструкция

К устанавливаемым устройствам прилагается инструкция для штатного бортового компьютера ВАЗ 2114. Она подробно информирует и инструктирует владельцев машин о том, что нужно сделать одним способом или другой. Поговорим о том, как пользоваться бортовым компьютером ВАЗ 2114. Для грамотного использования необходимо:

• Эти бортовые компьютеры представляют собой очень сложные электронные устройства, наделенные более чем 500 различными функциональными обязанностями. Все это требует тщательного изучения данного устройства. Инструкция по эксплуатации помогает в этом. Хорошо изучен с включенным информационным щитом;
• Больше всего внимания при обучении следует уделить значкам и символам аварийных бригад.
• Имеет кнопки, которые управляют работой БК ВАЗ 2114. Необходимо изучить и запомнить правила работы с ними.

При выборе таких устройств к ним не предъявляются особые требования. Выбранная модель должна поддерживать программы 2114. Сегодня стоимость бортового компьютера ВАЗ 2114 может составлять от 1500 до 4000 рублей. В интернет-магазинах можно найти еще больше этих товаров.

Немедленно отображать все возможные коды ошибок на информационном табло не имеет смысла. Они не нужны, как в школе рассказывать наизусть. Мы живем в век онлайн-технологий, найдите обозначения этих кодов ошибок, распечатайте и возьмите с собой в машину. В случае, когда вы увидите символы на информационном табло, вы сможете быстро принять правильное решение. Продолжайте двигаться дальше или позвоните в службу технической поддержки. К сожалению, бывают случаи, когда бортовой компьютер ошибочно выдает сигнал опасности. Виновником в таких случаях может быть какой-то датчик или сам процессор. Никто не застрахован от сбоев в работе электроники, но в большинстве случаев табло сигнализирует о достоверной информации.

Ниже приведены основные возможные коды ошибок на этом аппарате. :

• 2 — превышено напряжение питания;
• 3 — проблемы с ;
• 4 — неисправность датчика, контролирующего температурный режим мотора;
• 5 — некорректный сигнал датчика температуры наружного воздуха;
• 6 — сигнал перегрева двигателя;
• 7 — слишком низкий уровень масла в системе смазки автомобиля;
• 8 — Проблемы с тормозной системой;
• 9 — субмрактивная батарея.

Вам следует реагировать на коды 4, 6 и 8, которые необходимо устранить и только после этого продолжать дальше. После устранения требуется перезагрузка процессора. Ошибки сбрасываются нажатием и удержанием клавиши суточного пробега.

Что делать, когда перестает работать БК

Бывает такое, что не работает бортовой компьютер. Что советуют специалисты в этом случае? Сначала нужно определиться. Если вообще не подает «признаков жизни», F3, который установлен в цепи питания процессора ВАЗ 2114. Если его замена не произвела «оживления» в его работе, проверьте разъемы подключения.

Описывать суть процесса ремонта такого сложного электронного изделия не имеет смысла, так как для этого, помимо наличия необходимых приспособлений и инструментов, необходимо наличие дополнительного образования в области электроника.

Как установить и настроить бортовой компьютер на автомобиль ВАЗ 2115?

Работа автомобильного двигателя, как известно, зависит от работоспособности и состояния многих механизмов и датчиков. А за обеспечением их синхронной работы, позволяющей работать двигателю в наиболее оптимальном режиме, следите за бортовым компьютером (БК). Что такое БК, какое у него назначение и как установить на борт ЭБУ На ВАЗ 2115. Ответы на эти вопросы вы найдете ниже.

Характеристика бк

Практически все современные автомобили оснащены этими устройствами. В результате существенных преимуществ, которыми обладает БК, к установке данного устройства прибегают многие отечественные автолюбители, машины которых не оснащены компьютерами.

Бизнес-свидание, встреча

Обычный БК «Потокашка» используется для:

• выдачи информации о работе и состоянии основных блоков на приборную панель;
• передача данных о работе определенных узлов в режиме реального времени;
• получение информации о параметрах маршрута;
• при необходимости с помощью этого прибора можно проверить состояние силового агрегата с последующим выводом комбинаций ошибок, присутствующих в его работе.

базовые настройки

Кратко об основных параметрах компьютера:

1. Прибор демонстрирует скорость, с которой движется автомобиль. Также с его помощью можно определить остаток топлива в баке и время в пути через определенный интервал.
2. BC показывает количество оборотов двигателя.
3. Благодаря этому водителю устройства вы всегда можете узнать о температуре воздуха в салоне, а также о температуре двигателя.
4. Прибор определяет расход топлива в конкретном районе, пройденные километры и количество километров, которое автомобиль может прокачать до остатка топлива.
5. Кроме того, прибор позволяет определять уровень напряжения, присутствующего в бортовой сети автомобиля.
6. Как указано выше, с помощью посоха Sun можно определить возможные неисправности, присутствующие в блоке питания.
7. Еще одним параметром, определяемым компьютером, является цикличность циркуляции воздушного потока.
8. Средняя скорость автомобиля.
9. Данные о времени, когда нужно сделать следующие машины.
10. Информация о необходимости изменения некоторых параметров в работе различных автокомпонентов.
11. В зависимости от модели и данных, хранящихся в его памяти, устройство может рассчитать время, когда автовладелец заплатит за страховку.
12. Отличные данные от органайзера.

Возможные неисправности

Для начала рассмотрим признаки поломки БК:

1. Отсутствуют сигналы о работе системы зажигания, впрыска или других исполнительных механизмов.
2. Отсутствует реакция на работу лямбда-контроллера, ПТУ, датчика дроссельной заслонки и т.п.
3. Нет связи с диагностическим оборудованием.
4. Наличие физических повреждений. Выгорание радиоактивных элементов, повреждение проводников или ограждений и т.п. (по видео. Павел Мылик).

Станция бортового компьютера 2114

Обзор бортового компьютера стандарт ВАЗ 2113. 2115 Значения показаний рут ЭБУ Как сбросить

Штатный

Бортовой Компьютер 2114 Настройка и как отключить писк (зуммер)

Штатный Бортовой компьютер 2114 Настройка и как отключить писк (зуммер) ) Обзор и настройка стандартного бортового.

Что касается причин, то их может быть много:

1. Неправильная работа или неисправности в работе высоковольтного компонента системы зажигания. Проблема может заключаться в работе катушки, высоковольтных кабелей или распорки.
2. Влага на блоке управления.
3. Неверное «прикуривание» автомобиля с изношенным аккумулятором. Из автомобиля с работающим двигателем.
4. Принятие ошибки при ремонте электрической части или при установке противоугонной системы.
5. Еще одна причина, по которой БК мог сломаться, . Это размыкающая полярность при подключении аккумулятора, то есть плюс связан с минусом, а минус с плюсом.
6. Включите пусковой узел с отключенным питанием.
7. Если производились сварочные кузовные работы, то причиной может быть электрод, попавший на проводку или датчики автомобиля.

Ошибки и их расшифровка

Основные обозначения ошибок:

• 2. Слишком большое напряжение в сети;
• 3. Были проблемы с работой указателя топлива;
• 4. Произошло нарушение температурного режима двигателя;
• 6. Перегрев двигателя, автомобиль необходимо остановить;
• 7. Слишком низкий уровень моторного масла в системе смазки;
• 8. Тормозная система вышла из строя;
• 9. Батарея разряжена.

Руководство по самостоятельному подключению

Краткая инструкция по установке и подключению бортового компьютера:

1. В первую очередь необходимо отключить электросеть автомобиля, это необходимо, так как иначе может произойти короткое замыкание при подключении . Чтобы отключить питание, отсоедините аккумулятор.
2. Сначала разобрать автомагнитолу а потом. Центральная консоль. Для консоли вы увидите место для установки БК, оно предусмотрено производителем. Сюда выведена вся необходимая проводка.
3. Затем снимите заглушку. После этого можно увидеть жгут проводов, а также разъем. Вам нужно подключить все необходимые форки с БК. В частности, речь идет о кабеле питания от бортовой сети, источнике питания при включении зажигания для запуска БК, мощности общего освещения, массы, регуляторе уровня топлива. Также необходимо подключить диагностическую линию, если этого не сделать, то прибор не сможет диагностировать ошибки и отображать их на дисплее. Кроме того, после подключения устройство необходимо надежно зафиксировать. Это также немаловажно, так как при плохом креплении самолет будет подвержен вибрациям, возникающим при движении, а это, в свою очередь, может привести к его поломке.
4. Установите на место центральную консоль с радиоприемником. На этом процедура установки завершена. Теперь осталось только настроить БК в соответствии с инструкцией по использованию и протестировать его (автор видео — канал Flashter).

Разборка

Демонтаж устройства осуществляется по аналогичному принципу:

1. Сначала для обесточивания бортовой сети необходимо отключить клеммы от аккумулятора.
2. Затем демонтируется центральная консоль вместе с аудиосистемой.
3. Через появившееся окно нужно будет отключить провода питания от компьютера.
4. Затем устройство демонтируется, а на место устанавливается центральная консоль со стереосистемой.

Что касается конкретных настроек, то эта процедура будет отличаться в зависимости от типа и модели БК. Современный автомобильный рынок предлагает потребителям разные виды БК, отличающиеся ценой и функциональностью, а также производителем. Соответственно из-за этого принцип установки устройства может быть разным. Чтобы правильно настроить компьютер, необходимо внимательно изучить инструкцию по эксплуатации, в ней будут отражены все основные моменты этого процесса.

На пассажирах «Десятого семейства» рядом с блоком индикации всегда установлены часы или компьютер. Сейчас такие ЭВМ называют «бортовыми ЭВМ» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, а поможет нам в этом прилагаемая ВАЗом инструкция. В инструкции были скопированы таблицы, важные при настройке.

О каком БК идет речь? Ответ виден на видео.

Внешний вид лицевой панели показан на фото ниже. Вам нужно запомнить основные клавиши: 1, 2, 3 и 5. Все функции разделены на три группы. Нажав кнопку 1, вы можете пролистать функции первой группы. То же самое относится и к другим клавишам.

Стабильный БК Лада-112 хэтчбек

Спрашивает, а зачем тебе кнопка 5? Находясь в любой из трех групп, этой кнопкой пользуются дополнительные функции. Кстати, их количество равно двум.

В каждой группе дополнительные функции разные.

Пример с прокруткой

При выключении зажигания видим на дисплее часы. Попробуем включить зажигание и нажать 1. Саму кнопку можно нажимать сколько угодно раз — функция переключается циклически. Их количество равно трем.

Группа функций «Время»

Если нужны дополнительные функции, нажмите на кнопку 5. Как пользоваться штатным бортовым компьютером на ВАЗ-2112 мы рассмотрели, но инструкция подходит для любых «десяток».

Работа БК в разных режимах

Выше сказано, как пользоваться БК в режиме «время». Группа «Время» первая, но есть еще две — «топливо», «путь». Мы отдаем им стол.

Группа функций «Топливо»

Выше приведена таблица для кнопок 2 и 5.

Группа функций «Путь»

Здесь представлены функции, включенные кнопками 3, 5.

Инструкции по программированию

Мы изменит различные настройки. А попробуйте включить будильник, изменить яркость подсветки и т.д. Таким образом, имеется в виду и компьютерное программирование на ВАЗ-2112.

Настройка датчика уровня топлива

Сначала бак остается пустым. Включите функцию «Уровень топлива» (2-5) и нажмите кнопку 4 дольше двух секунд. Далее выполнить шаги:

1. Нажать кнопку 3 на одну секунду до появления звукового сигнала;
2. Залить в бак три литра топлива. Ждем 10-20 секунд и повторяем п.1;
3. Повторяем шаги 1 и 2, пока не скроется 39 литров.

Используем сигнал превышения скорости

Нажатие кнопки 3 включает функцию «средняя скорость». Нажмите на кнопку 4. Далее кнопками 5 и 6 установите необходимые цифры. В конце нажмите кнопку 4.

Для отключения опции используйте верхнее пороговое значение: 190 или 200 км/ч.

Изменение яркости подсветки

Используем функцию 1-3 «время с остановками». Нажмите кнопку 4. Клавиши 5 и 6 настраиваются. Нажмите кнопку 4.

Будильник

Перейти к опции «Будильник» (дополнительная функция в списке «Часы»). Нажать кнопку 4. Далее установить значение часов (клавиши 5 и 6), нажать кнопку 4, установить значение минут (клавиши 5 и 6). При нажатии на кнопку 4 включается будильник.

Будильник в машину — вещь нужная

Осталось понять как отключить будильник. Проделайте все шаги перед установкой значения часов, а затем нажмите кнопку 1. Будильник должен быть выключен!

Как настроить календарь и часы

Мы подошли к самой сложной главе. Сразу переходим к действию:




Для быстрой настройки выполняем шаг 1 и шаг 2. Если потом нажать на кнопку 1, показания часов округляются: было 13:57, а будет 14:00. Или иначе: было 14:05, а будет 14:00.

Наша редакция 2112 с Gamma GF 212 BC. Мы полностью ими довольны.

Самым популярным нестандартным БК на ВАЗ-2110 является модель GAMMA GF 212.

Его стоимость около 2500 рублей . Установка простая, нужно всего лишь подключиться к К-линии в диагностическом разъеме и подвести провод питания.

Есть такие полезные функции, как задувание свечей и так далее. Мы можем только рекомендовать его среди большого набора моделей, представленных на рынке.

Подключение бортового компьютера. Боковые компьютеры на ВАЗ, Лада (Инжектор) Функции кнопок БК ВАЗ 2114

На пассажирах «Десятого семейства» рядом с блоком индикации всегда установлены часы или компьютер. Сейчас такие ЭВМ называют «бортовыми ЭВМ» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, а поможет нам в этом прилагаемая ВАЗом инструкция. В инструкции были скопированы таблицы, важные при настройке.

О каком БК идет речь? Ответ виден на видео.

Бортовой компьютер Foreway: краткий обзор

Внешний вид лицевой панели показан на фото ниже. Вам нужно запомнить основные клавиши: 1, 2, 3 и 5. Все функции разделены на три группы. Нажав кнопку 1, вы можете пролистать функции первой группы. То же самое относится и к другим клавишам.

Стабильный БК для Лада-112 хэтчбек

Спрашивает, а зачем тебе кнопка 5? Находясь в любой из трех групп, этой кнопкой пользуются дополнительные функции. Кстати, их количество равно двум.

В каждой группе дополнительные функции разные.

Пример с прокруткой

При выключении зажигания видим на дисплее часы. Попробуем включить зажигание и нажать 1. Саму кнопку можно нажимать сколько угодно раз — функция переключается циклически. Их количество равно трем.

Группа функций «Время»

Если нужны дополнительные функции, нажмите на кнопку 5. Как пользоваться штатным бортовым компьютером на ВАЗ-2112 мы рассмотрели, но инструкция подходит для любых «десяток».

Работа БК в разных режимах

Выше сказано, как использовать БК в режиме «время». Группа «Время» первая, но есть еще две — «топливо», «путь». Мы отдаем им стол.

Группа функций «Топливо»

Выше приведена таблица для кнопок 2 и 5.

Группа функций «Путь»

Здесь перечислены функции, включенные кнопками 3, 5.

Инструкции по программированию

Мы будем изменять различные настройки. А попробуйте включить будильник, изменить яркость подсветки и т.д. Таким образом, имеется в виду и компьютерное программирование на ВАЗ-2112.

Настройка датчика уровня топлива

Сначала бак остается пустым. Включите функцию «Уровень топлива» (2-5) и нажмите кнопку 4 дольше двух секунд. Далее выполнить шаги:

1. Нажмите кнопку 3 на одну секунду, пока не появится звуковой сигнал;
2. Залить в бак три литра топлива. Ждем 10-20 секунд и повторяем п.1;
3. Повторяем шаги 1 и 2, пока не скроется 39 литров.

Используем сигнал превышения скорости

Нажатие кнопки 3 включает функцию «средняя скорость». Нажмите на кнопку 4. Далее кнопками 5 и 6 установите необходимые цифры. В конце нажмите кнопку 4.

Чтобы отключить опцию, используйте высокое пороговое значение: 190 или 200 км/ч.

Изменение яркости подсветки

Используем функцию 1-3 «время с остановками». Нажмите кнопку 4. Клавиши 5 и 6 настраиваются. Нажмите кнопку 4.

Будильник

Перейти к опции «Будильник» (дополнительная функция в списке «Часы»). Нажать кнопку 4. Далее установить значение часов (клавиши 5 и 6), нажать кнопку 4, установить значение минут (клавиши 5 и 6). При нажатии на кнопку 4 включается будильник.

Будильник в машину — вещь нужная

Осталось понять как отключить будильник. Проделайте все шаги перед установкой значения часов, а затем нажмите кнопку 1. Будильник должен быть выключен!

Как настроить календарь и часы

Мы подошли к самой сложной главе. Сразу переходим к действию:




Для быстрой настройки выполняем шаг 1 и шаг 2. Если потом нажать на кнопку 1, показания часов округляются: было 13:57, а будет 14:00. Или иначе: было 14:05, а будет 14:00.

Пример видео: Неплохой самодельный БК

Выбор нештатного бортового компьютера на ВАЗ-2112

Наша редакционная ВАЗ 2112 с Гаммой GF 212 БК. Мы полностью ими довольны.

Самым популярным нестандартным БК на ВАЗ-2110 является модель GAMMA GF 212.

Его стоимость около 2500 рублей . Установка простая, нужно всего лишь подключиться к К-линии в диагностическом разъеме и подвести провод питания.

Есть такие полезные функции, как задувание свечей и так далее. Мы можем только рекомендовать его среди большого набора моделей, представленных на рынке.

Прошло время, когда компьютерное слово вслух произносило единицы людей. Сегодня это устройство имеется практически в каждом доме и стало штатным устройством в автомобильной технике. Он стал незаменимым помощником водителей, так как взял на себя выполнение функций по работе большинства агрегатов современных автомобилей.

Назначение и основные функции

Таким устройством оснащаются автомобили российского производства. Так, например, штатный бортовой компьютер, стал первенцем в семье Вазовских автомобилей. Если мириться с простыми словами, то это автомобильный справочник на колесах. Ему нужен водитель, чтобы знать о том, что происходит как внутри машины, так и снаружи.

Зачем устанавливать в автомобиль

Первые версии выполняли некоторые функции, это были:

• Контроль за наличием запаса топлива на транспортном средстве и дистанцией, которую можно на нем преодолеть. Это поможет водителю вовремя принять правильное решение о дозаправке или прекращении движения;
• Следит за работающим двигателем и способствует предотвращению его перегрева.

Использование более дорогих версий компьютеров, позволяющих проводить диагностику отдельных узлов и агрегатов машины.

Наделены возможностью расшифровки кодов неисправностей, которые выдает контроллер, и это позволяет водителю:

1. Своевременно информироваться о проблемах, возникших в той или иной системе машины, и правильно на них реагировать. Устранение проблемы в «зародыше», исключает дорогостоящий ремонт;
2. Получите экономию от эксплуатации автомобиля.

О его функциях

Боковые компьютеры ВАЗ 2114 наделены и выполняют такие основные функции:

1. Отражать информацию о том, какие индикаторы имеют мгновенные параметры;
2. Вывод на информационную панель текущей информации;
3. Сообщаются параметры маршрута. Под ними понимают информацию о пробеге, среднем расходе топлива, времени в пути и другие данные;
4. Возможность чтения кодов ошибок и диагностики мотора автомобиля. Это позволяет без долгих консультаций со «специалистами» получить информацию обо всех проблемах силового агрегата.

Некоторые модели имеют дополнения к основным функциям, среди которых могут быть:

• Информация о сроках очередного технического обслуживания машины;
• Некоторые настройки основных функций;
• Контроль за периодом страхования;
• Наличие функций органайзера;
• Возможность задать параметры, при которых можно будет включить вентилятор в системе охлаждения.



О принципах функционирования таких систем

Карбюраторные машины ВАЗ 2109 оснащены приборами с функциями роутера. Установка инжекторных силовых установок ВАЗ 2114, ВАЗ 2115 и других моделей, потребовала применения совсем другого типа устройства. Большая часть его функциональной деятельности отведена на диагностику и управление работой практически всех устройств и систем автомобиля.

Работа БК ВАЗ 2114 основана и имеет следующий принцип работы:

1. Подача сигналов от датчиков через блок управления, их обработка и выдача сообщений на дисплей, а также возможность внесения корректировок в другие системы ;
2. Обработка сигналов от систем, не контролируемых контроллером. В случае нештатных ситуаций на информационном табло высвечивается соответствующий значок и подается звуковой сигнал.

Как пользоваться такими устройствами: краткая инструкция

К устанавливаемым устройствам прилагается инструкция для штатного бортового компьютера ВАЗ 2114. Она подробно информирует и инструктирует владельцев машин о том, что нужно сделать одним способом или другой. Поговорим о том, как пользоваться бортовым компьютером ВАЗ 2114. Для грамотного использования необходимо:

• Эти путевые компьютеры представляют собой очень сложные электронные устройства, наделенные более чем 500 различными функциональными функциями. Все это требует тщательного изучения данного устройства. Инструкция по эксплуатации помогает в этом. Хорошо изучен с включенным информационным щитом;
• Больше всего внимания при обучении следует уделить значкам и символам аварийных бригад.
• Имеет кнопки, которые управляют работой БК ВАЗ 2114. Необходимо изучить и запомнить правила работы с ними.

При выборе таких устройств к ним не предъявляются особые требования. Выбранная модель должна поддерживать программы 2114. Сегодня стоимость бортового компьютера ВАЗ 2114 может составлять от 1500 до 4000 рублей. В интернет-магазинах можно найти еще больше этих товаров.

Немедленно выводить все возможные коды ошибок на информационное табло не имеет смысла. Они не нужны, как в школе рассказывать наизусть. Мы живем в век онлайн-технологий, найдите обозначения этих кодов ошибок, распечатайте и возьмите с собой в машину. В случае, когда вы увидите символы на информационном табло, вы сможете быстро принять верное решение. Продолжайте двигаться дальше или позвоните в службу технической поддержки. К сожалению, бывают случаи, когда бортовой компьютер ошибочно выдает сигнал опасности. Виновником в таких случаях может быть какой-то датчик или сам процессор. Никто не застрахован от сбоев в работе электроники, но в большинстве случаев табло сигнализирует о достоверной информации.

Ниже приведены основные возможные коды ошибок на этом аппарате. :

• 2 — превышено напряжение питания;
• 3 — проблемы с ;
• 4 — неисправность датчика, контролирующего температурный режим мотора;
• 5 — некорректный сигнал датчика температуры наружного воздуха;
• 6 — сигнал перегрева двигателя;
• 7 — слишком низкий уровень масла в системе смазки автомобиля;
• 8 — Проблемы с тормозной системой;
• 9 — субмрактивная батарея.

Вам следует реагировать на коды 4, 6 и 8, которые необходимо устранить и только после этого продолжать дальше. После устранения требуется перезагрузка процессора. Ошибки сбрасываются нажатием и удержанием клавиши суточного пробега.

Что делать, когда перестает работать БК

Бывает такое, что не работает бортовой компьютер. Что советуют специалисты в этом случае? Сначала нужно определиться. Если вообще не подает «признаков жизни», F3, который установлен в цепи питания процессора ВАЗ 2114. Если его замена не произвела «оживления» в его работе, проверьте разъемы подключения.

Описывать суть процесса ремонта такого сложного электронного изделия не имеет смысла, так как для этого, помимо наличия необходимых приспособлений и инструментов, необходимо наличие дополнительного образования в области электроника.

Бортовой компьютер для ВАЗ 2113, 2114, 2115 – это специальное электронное устройство, предназначенное для диагностики, анализа, отслеживания работоспособности систем автомобиля. А также для вывода текущей информации из различных систем. Бортовой компьютер на ВАЗ 2113, 2114, 2115 может дублировать спидометр, тахометр, указатель уровня топлива, указатель температуры охлаждающей жидкости с точностью до десятой доли измерения.

Как и все компьютеры, бортовой компьютер на ВАЗ 2113, 2114, 2115 состоит из:

• дисплей, для отображения информации;
• процессор для обработки информации;
• ОЗУ и ПЗУ.

По способу крепления бортовые компьютеры ВАЗ 2113,2114, 2115 делятся на встраиваемые и универсальные. Встроенные бортовые компьютеры встраиваются в панель приборов ВАЗ 2113, 2114, 2115. Чаще всего в специальную нишу. Универсальные бортовые компьютеры крепятся на лобовое стекло или на панель приборов ВАЗ 2113, 2114, 2115.

Разнообразие бортовых компьютеров на ВАЗ 2114, 2115, 2113 поражает воображение. Прямоугольные, овальные, круглые. С цветным и монохромным дисплеем. Со съемной панелью.

Что нужно в бортовой компьютер на ВАЗ 2113, 2114, 2115? Ответ очевиден. БК нужен для контроля работы электрооборудования автомобиля. Самостоятельно проводит разбор ЭБУ, АБС, тестирование разных датчиков и систем. В случае обнаружения ошибок водитель уведомляет об этом с помощью дисплея или звукового сигнала. Большинство бортовых компьютеров имеют предустановленные функции, управлять которыми можно с помощью различной информации. Например, сколько пройдено пути, какая температура на улице, какой час, расход топлива на 100 км, остаток топлива в баке, качество топлива, обороты двигателя, температура охлаждающей жидкости и многое другое. . Для удобства использования бортовой компьютер имеет возможность сохранения полученной информации, для дальнейшего анализа, на персональном компьютере. Бортовой компьютер ВАЗ 2113, 2114, 2115 к персональному компьютеру подключается через обычный кабель USB. Также через этот универсальный порт можно обновить прошивку бортового компьютера до последней версии.

Установить бортовой компьютер можно самостоятельно. Для этого бортовой компьютер следует подключить к диагностическому блоку автомобиля.

Выход. Бортовой компьютер неотъемлемая часть современного автомобиля. Бортовой компьютер на ВАЗ 2113, 2114, 2115 предназначен, облегчая эксплуатацию автомобиля, вовремя замечать ошибки в работе систем, оповещать водителя о надвигающихся проблемах, предотвращая тем самым дорогостоящий ремонт машины.

Купив бортовой компьютер и установив его на ВАЗ 2113, 2114, 2115, вы навсегда забудете, что такое компьютерная диагностика автомобиля. Ваш персональный бортовой компьютер будет диагностировать автомобиль при каждом запуске двигателя.

За рулем, каких только штампов вы не сидите, осмотрев и выдохнув после первого «вау» или «ну так…» вы наверняка обнаружите, что можно улучшить в машине. Нет предела совершенству! Поэтому зачастую речь идет о апгрейде даже автомобилей премиум-класса (взять хотя бы «клиентуру» тюнинг-ателье AMG). С автомобилями, которые идут с конвейера на заводах Родного Отечества, все вообще очевидно. Они словно созданы для заботливого хозяина, который, наконец, доведет их до ума. Список необходимых доработок прямо скажем не мал. Бортовой компьютер на ВАЗ Должен быть одним из первых пунктов в этом чек-листе. А сейчас объясню почему.

Borthwood позволит Вам:

• 1. Полностью контролировать все виды расхода топлива. Прибор считает значение мгновенным, общим, за поездку или за определенный период времени. Даст точный прогноз доступного километра по остатку. И не только на бензине, но и на газу, если вы решите установить ГБО.
• 2. Проведение мгновенного действия диагностика электросистемы автомобиля. Он не только определяет проблему, указывая код ошибки, но и отдает ее на расшифровку. Так что можете смело решать, стоит ли ошибку просто сбросить, чтобы перейти в Чек, или пора идти в ТЕКСТАЙ (кстати, на диагностике сотки благодаря БК существенно сэкономите).
• 3. Не пропускать плановый осмотр, замену масла, фильтров, ремня ГРМ и прочего, что требует редкого, но регулярного, своевременного внимания.
• 4. Переместите журнал маршрута путешествия.
• 5. Подключить датчики парковки и настроить их по индивидуальным параметрам.

Перечень функций (а их может быть больше сотни) зависит от производителя и типа БК. Например, штатные компьютеры на ВАЗ . Они обладают лишь базовым функционалом, его модели выглядят скромно, но и стоят почти в два раза дешевле аналогов. В. Мультитроникс. кроме бюджетно выглядящих компактных аппаратов с ЖК-дисплеями (в штатном расписании вообще в большинстве сегментов, на три символа), есть модели с RGB-экранами и даже полноцветными TFT. Чем круче монитор, тем больше он, конечно, похож на устройство в вашем салоне, тем информативнее параметры, которые вы можете вывести.

Устройства отличаются способом установки. Одни монтируются вместо кнопок-заглушек , другие в свободном 1-Din-месте . Существуют также устройства, созданные под конкретную модель ВАЗ, и универсальные, которые можно переставить на другой автомобиль, если вы хотите сменить автомобиль. Например, Мультитроникс CL-550.

Выбор бортовиков действительно велик, поэтому вы наверняка выберете у нас лучший маршрутный компьютер, подходящий под ваши требования по функционалу и бюджету. Например, если вы ищете Компьютер Multitronix для Лада то мы сможем предложить вам два десятка различных вариантов. Если вам сложно определиться самостоятельно, то наши специалисты всегда вам помогут. Также посоветуют установить, настроить устройство.

Инструкция по эксплуатации бортового компьютера ВАЗ-2114

Компьютер на сегодняшний день является обычным устройством, с которым сталкивается большое количество людей как дома, так и в большом количестве автомобилей. Если говорить более конкретно о водителях автомобилей, то компьютер или, как вы с ним знакомы, бортовой компьютер стал незаменимым помощником для каждого из них, ведь только с его помощью можно взять под контроль работу большинства агрегатов.

Видео о работе нештатного БК на ВАЗ-2114:

Если говорить об автомобилях российского производства, то первенцем в семействе АвтоВАЗ, именно ВАЗ-2114 был установлен бортовой компьютер прямо с заводской, который имел возможность оповещать водителя обо всех событиях, происходящих, как за пределами пути, так и в салоне. Ниже в этой статье мы подробно разберем, зачем нужен бортовой компьютер, и разберем краткую инструкцию к нему.

Причины установки БК в автомобиле

Стандартное место в панели приборов для бортового компьютера. На фото стоит вилка.

Бортовой компьютер первой версии, устанавливаемый на ВАЗ-2114, даже имел некоторые функции, однако с легкостью следил за основными параметрами автомобиля:

• Контроль уровня топлива и его подсчет количества пройденных километров — эта функция позволяет водителю принять решение о заправке.
• Контроль температуры охлаждающей жидкости — данная функция исключает перегрев двигателя за счет своевременного информирования водителя.
• Диагностика отдельных узлов автомобиля — позволяет с максимальной точностью, а главное мобильностью, обнаружить и устранить возникшие проблемы.

Подробнее о функциях бортового компьютера

Бортовые компьютеры на ВАЗ-2114 способны выводить на рабочий экран следующую информацию:

• Мгновенная работа двигателя, его обороты, температура, реальные показания и средний расход топлива.
• Информация о пробеге автомобиля, времени в пути.
• Возможность безошибочного считывания возникших в системе ошибок, что позволит сразу определить, стоит ли обращаться с неисправностью в автосервисе или можно все исправить своими руками.

Современные бортовые компьютеры, по типу Multitronics — C340 и его аналоги также способны:

• Контролировать и информировать водителя о очередном техосмотре, страховке автомобиля, тем самым выполнять функцию органайзера.
• Самостоятельно изменить параметры вентилятора, изменить уведомления о достаточной температуре прогрева механизации.
• Возможно подключение парктроника.

Обратите внимание, для активации обеих других, расширенных функций в вашем БК может потребоваться прошивка.

Принцип работы БК на ВАЗ-2114

Нестандартный бортовой компьютер

Принцип работы бортового компьютера на первый взгляд покажется примитивным, однако на самом деле это технически сложное устройство, одновременно принимающее , обрабатывает и при необходимости уведомляет о наличии неисправностей. Функция оповещения происходит на экране специальной иконкой и подачей определенного звукового сигнала..

Краткое руководство пользователя

Здесь находится руководство для обычного бокового компьютера 2113-2115 (формат Word).

На все бортовые компьютеры, поставляемые на ВАЗ-2114, имеется свое руководство пользователя, а если его нет в бумажном варианте, то его легко можно найти в Интернете, достаточно лишь узнать марку и модель Устройство. Несмотря на то, что вариантов и моделей множество, базовый функционал в них в принципе схож.




Показания бортового компьютера.

• Если вы только собираетесь покупать БК, то вам необходимо знать подходит ли конкретная модель к ЭБУ вашего автомобиля. Как правило, вся информация уже есть у продавца, и сложностей в этом возникнуть не должно.
• При ознакомлении с бортовым компьютером лучше в первую очередь обращать внимание на символы аварийных команд и визуальные пиктограммы, появляющиеся на дисплее.
• Обратите внимание на расположение кнопок, и правила работы с ними, чтобы быстро реагировать на изменение параметров в движении (на некоторых моделях БК клавиши могут блокироваться при определенной скорости автомобиля — прим.) .

Коды ошибок на ВАЗ-2114

Так как ЭБУ на всех ВАЗ-2114 одинаковые или, по крайней мере, одинаковые, то писать заранее, а уж тем более запоминать их нет никакого смысла, благо некоторые модели способны не только вывести его на экран, но и озвучить все имеющиеся в автомобиле проблемы.

Лучшим вариантом для определения и уточнения неисправностей будет распечатка кодов ошибок на ВАЗ-2114. Взять их можно на официальных сайтах заводов-изготовителей БК для ВАЗ-2114, а ниже мы представим вам, самые частые ошибки, которые встречаются на «четырнадцатых»:

Кодовое обозначение

0102, 0103	Неверный уровень сигнала индикатора управления расходом воздуха.
0112, 0113	Сигнал индикатора температуры воздуха на входе необходим для замены элемента.
0115 — 0118	Неверный сигнал элемента измерения температуры Co. — Необходимо заменить датчик.
0122, 0123	Помехи или неверный сигнал контрольного индикатора положения дроссельной заслонки — элемент желательно заменить.
0300	Бортовой компьютер (БК) выявил случайные или множественные проходы зажигания — в этом случае автомобиль может не сразу завестись.
0201 — 0204	Зафиксирован обрыв в цепи управления форсунками.
0325	Бортовой компьютер зафиксировал кластер в цепи детонационного устройства.
0327, 0328	Поломка в датчике детонации необходима для замены прибора.
0480	Вышел из строя вентилятор охлаждения — необходимо заменить элемент.
0505 — 0507	Имеются сбои в работе регулятора холостого хода, влияющие на число оборотов (ниже или выше). При появлении этого кода необходимо заменить регуляторы.
0615 — 0617	В процессе диагностики были выявлены зажимы или замыкания в цепи реле стартера.
230	Данный код ошибки означает поломку реле бензонасоса — устройство необходимо заменить как можно быстрее.
1602	Один из наиболее часто встречающихся кодов при диагностике неисправности БК. Означает исчезновение напряжения бортовой сети на электронном блоке управления.

Что делать, если перестал работать БК

Бывает, что БК перестает работать или не передается информация, которую он должен передавать и анализировать. В первую очередь необходимо обратить внимание на целостность электрической цепи. А именно предохранитель F3, отвечающий за его работоспособность, затем проверьте целостность проводов, которые идут на диагностическую колодку, и обеспечение ее питания. Подключить бортовой компьютер к системе ВАЗ-2114 можно в этой статье.

Описывать процесс текущего ремонта компьютера бессмысленно, так как такие устройства ломаются не часто и мало ремонтопригодны, поэтому имеют технически сложные механизмы, требующие профессиональных инструментов и навыков.

carfrance.ru.

Штатный БК на ВАЗ 2114: Зачем нужен и как им пользоваться

Прошло время, когда компьютерное слово вслух произносило единицы людей. Сегодня это устройство имеется практически в каждом доме и стало штатным устройством в автомобильной технике. Он стал незаменимым помощником водителей, так как взял на себя выполнение функций по работе большинства агрегатов современных автомобилей.

Полный БК на ВАЗ 2114

Назначение и основные функции

Таким устройством оснащаются автомобили, которые производятся в России. Так, например, штатный бортовой компьютер ВАЗ 2114, стал первенцем в семье вазовских автомобилей. Если мириться с простыми словами, то это автомобильный справочник на колесах. Ему нужен водитель, чтобы знать о том, что происходит как внутри машины, так и снаружи.

Зачем устанавливать в автомобиль

Бортовой компьютер ВАЗ 2114 первых версий выполнял некоторые функции, это были:

• Контроль наличия запаса топлива на транспортном средстве и расстояния, которое можно на нем преодолеть. Это поможет водителю вовремя принять правильное решение о дозаправке или прекращении движения;
• Следит за рабочей температурой охлаждающей жидкости в двигателе и способствует предотвращению его перегрева.

Использование более дорогих версий компьютеров, позволяющих проводить диагностику отдельных узлов и агрегатов машины.

Наделены возможностью расшифровки кодов неисправностей, которые выводит контроллер, и это позволяет водителю:

1. Своевременно информируйтесь о проблемах, возникших в той или иной системе машины, и правильно на них реагируйте. Устранение проблемы в «зародыше», исключает дорогостоящий ремонт;
2. Получите экономию от эксплуатации автомобиля.

О его функциях

Бортовые компьютеры ВАЗ 2114 наделены и выполняют такие основные функции:

1. Отражают информацию о том, какие индикаторы имеют мгновенные параметры;
2. Вывод на информационную панель текущей информации;
3. Параметры маршрута переданы. Под ними понимают информацию о пробеге, среднем расходе топлива, времени в пути и другие данные;
4. Возможность чтения кодов ошибок и диагностики мотора автомобиля. Это позволяет без долгих консультаций со «специалистами» получить информацию обо всех проблемах силового агрегата.

Некоторые модели имеют дополнения к основным функциям, среди которых могут быть:

• Информация о сроках очередного технического обслуживания машины;
• Некоторые настройки основных функций;
• Контроль за периодом страхования;
• Наличие функций органайзера;
• Возможность установки параметров, при которых можно будет включить вентилятор в системе охлаждения.

Дополнительные функции могут быть установлены на любой БК (обращайтесь к специалисту и вы умрете)

О принципах функционирования таких систем

Карбюраторные машины ВАЗ 2109 оснащены приборами с функциями маршрутизатора. Установка инжекторных силовых установок ВАЗ 2114, ВАЗ 2115 и других моделей, потребовала применения совсем другого типа устройства. Большая часть его функциональной деятельности отведена на диагностику и управление работой практически всех устройств и систем автомобиля.

Работа БК ВАЗ 2114 основана и имеет следующий принцип действия:

1. Подача сигналов от датчиков через блок управления, их обработка и выдача сообщений на дисплей, а также возможность внесения корректировок в другие системы ;
2. Обработка сигналов от систем, не контролируемых контроллером. В случае нештатных ситуаций на информационном табло высвечивается соответствующий значок и подается звуковой сигнал.

Как пользоваться такими устройствами: краткая инструкция

К устанавливаемым устройствам прилагается инструкция для штатного бортового компьютера ВАЗ 2114. Она подробно информирует и инструктирует владельцев машин о том, что нужно сделать одним способом или другой. Поговорим о том, как пользоваться бортовым компьютером ВАЗ 2114. Для грамотного использования необходимо:

• Эти бортовые компьютеры представляют собой очень сложные электронные устройства, наделенные более чем 500 различными функциональными обязанностями. Все это требует тщательного изучения данного устройства. Инструкция по эксплуатации помогает в этом. Хорошо изучен с включенным информационным щитом;
• Больше всего внимания при обучении следует уделить значкам и символам аварийных бригад.
• На приборной панели есть кнопки, которые управляют работой БК ВАЗ 2114. Необходимо изучить и запомнить правила работы с ними.

При выборе таких устройств к ним не предъявляются особые требования. Выбранная модель должна поддерживать программы для ЭБУ ВАЗ 2114. На сегодняшний день стоимость бортового компьютера ВАЗ 2114 может составлять от 1500 до 4000 рублей. В интернет-магазинах можно найти еще меньшую цену на эти товары.

Немедленно отображать все возможные коды ошибок на информационном табло не имеет смысла. Они не нужны, как в школе рассказывать наизусть. Мы живем в век онлайн-технологий, найдите обозначения этих кодов ошибок, распечатайте и возьмите с собой в машину. В случае, когда вы увидите символы на информационном табло, вы сможете быстро принять правильное решение. Продолжайте двигаться дальше или позвоните в службу технической поддержки. К сожалению, бывают случаи, когда бортовой компьютер ошибочно выдает сигнал опасности. Виновником в таких случаях может быть какой-то датчик или сам процессор. Никто не застрахован от сбоев в работе электроники, но в большинстве случаев табло сигнализирует о достоверной информации.

Ниже будут приведены основные возможные коды ошибок на данном аппарате:

• 2 — превышено напряжение питания;
• 3 — проблемы с датчиком уровня топлива;
• 4 — неисправность с датчиком, контролирующим температурный режим мотора;
• 5 — некорректный сигнал датчика температуры наружного воздуха;
• 6 — сигнал перегрева двигателя;
• 7 — слишком низкое давление в системе смазки автомобиля;
• 8 — Проблемы с тормозной системой;
• 9 — аккумуляторная батарея.

Следует реагировать на коды 4, 6 и 8, которые необходимо устранить и только после этого продолжать дальше. После устранения требуется перезагрузка процессора. Ошибки сбрасываются нажатием и удержанием клавиши суточного пробега.

Что делать, когда перестает работать БК

Бывает такое, что не работает бортовой компьютер. Что советуют специалисты в этом случае? В первую очередь нужно определиться с видом неисправности устройства. Если он вообще не подает «признаков жизни», нужно проверить предохранитель F3, который установлен в цепи питания ЦП ВАЗ 2114. Если замена не произвела «оживления» в его работе, проверьте соединительные разъемы.

Описывать суть процесса ремонта такого сложного электронного изделия не имеет смысла, так как для этого помимо наличия необходимых приспособлений и инструментов необходимо наличие дополнительного образования в области электроники .

autovaz-2114.ru.

Бортовой компьютер на ВАЗ 2114

Многих автомобилистов интересует вопрос, как работает бортовой компьютер ВАЗ 2114 и как его установить? В настоящее время такое устройство является незаменимым помощником автовладельца. Эти сложные устройства имеют множество функций, но в первую очередь они предназначены для оповещения о работе и работе транспортного средства. Кроме того, маршрутный компьютер очень часто оснащается функцией мгновенного обнаружения ошибок в работе электронного блока управления.


Вернуться в категорию

Как устроен бортовой компьютер автомобиля

Первостепенная задача компьютера — информировать о технических характеристиках автомобиля. Это связано с тем, что бортовой компьютер ВАЗ 2114 подключается к электронному блоку управления через специальную диагностическую линию связи (K-Line), которая с помощью кодированных сигналов сообщает о расходе топлива и работе системы его подача, потребление тепла, частота оборотов в минуту и ​​другие важные данные.

Бортовой Компьютер ВАЗ В большинстве случаев устанавливается на приборную панель, над дефлекторами центрального обдува. В тех машинах, где он не установлен, на этом месте пластиковая табличка. Стандартный бортовой компьютер ВАЗ 2114 входит исключительно в комплектацию люкс.

Стоит обратить внимание на то, что многие устройства, установленные на заводе, имеют ограниченный набор функций, но главное не ошибки чтения. По этой причине некоторые автовладельцы решают выбрать другой «бортовик», с более широкими возможностями, и заменить штатный ЭБУ. Устройство в некоторых случаях устанавливается на лобовое стекло или на кронштейн.

Есть устройства, по типу напоминающие навигатор. Они, как правило, хоть и более экономичные устройства, но их функции не столь широки. Поэтому покупка таких устройств нецелесообразна.

Назад в категорию

Основные настройки

Компьютер ВАЗ 2114 большинства моделей отображает следующие параметры:

• скорость автомобиля;
• объем остатка топлива в баке;
• время в пути;
• Частота оборотов двигателя;
• расход топлива;
• величина прогрева двигателя;
• температура в салоне;
• расстояние, которое машина может проехать на остатке топлива;
• расстояние, которое проехала машина;
• напряжение в бортовой сети;
• величина нагрева теплоносителя;
• расположение дроссельной заслонки;
• общий воздушный поток;
• коды ошибок и их расшифровка;
• средний расход топлива автомобиля;
• сколько топлива израсходовано за текущую поездку;
• пройденный путь для путешествия в километрах;
• средняя скорость;
• другие полезные данные.

Очень полезные функции имеет аварийный сигнализатор бортового компьютера. Из названия уже понятно, что он подает сигнал, опережающий ошибку автовладельца и неисправности, такие как:

• перегрев двигателя;
• перезарядка или недостаточная зарядка аккумулятора;
• низкий уровень топлива;
• и некоторые другие.

Цена бортовых компьютеров на ВАЗ зависит от их функционала, фирмы и модели. Самый распространенный, экономичный вариант по стоимости не превышает 700 р, а выносные модели могут достигать цены в 4000 р. Есть бортовые компьютеры, входящие в расположение приборов, но стоимость таких опций от 5000 р. В настоящее время основные и известные модели издаются компаниями Gamma, Multitronics.

При выборе модели обратите особое внимание, помимо внешнего вида и функциональности, на совместимость бортового компьютера с типом электронной системы управления двигателем вашего автомобиля. Не всегда информация производителей о том, что ЭБУ подходит ко всем электронным системам управления, достоверна.




СХЕМА ПОДКЛЮЧЕНИЯ БОРТОВОГО КОМПЬЮТЕРА НА ВАЗ 2114

Установка бортового устройства не займет много времени и сил, специалист потратит не более трех минут. Если хотите, поставьте компьютер сами. В комплект любого ЭБУ на ВАЗ 2114 входит инструкция.

Выше описаны все положительные возможности рассматриваемого устройства, но оно стоит большего, чем они. Для примера разберем бортовой компьютер ВАЗ 2114 состояние 115*24 и рассмотрим его преимущества.

1. Установка температуры запуска вентилятора. Эта функция незаменима зимой для наблюдения за нагревом радиатора печи. Для этого контролировать температуру охлаждающей жидкости просто необходимо.
2. Сушка и подогрев свечами перед запуском двигателя.
3. При желании можно поменять тип бензина, например с 95 на 92 или наоборот, получится сброс настроек и регулировок электронного блока управления. Кроме того, эта функция будет полезна после поездок на дальние расстояния, когда двигатель испытывал большую нагрузку.
4. Функция считывания ошибок своевременно информирует о техническом состоянии автомобиля, любых неисправностях датчиков или других элементов.
5. И много других важных и полезных функций.

Назад в категорию

Как установить самому?

Для самостоятельной установки устройства необходимы:

• Набор отверток;
• провод около метра.

Бортовой компьютер устанавливается в такой последовательности.

1. Снимите заглушку на центральной панели приборов.
2. Найдите девятиконтактную колодку с проводами.
3. Закрепите провод во второй контактной площадке.
4. Другой конец провода опускается вниз под панелью приборов.
5. Найти диагностический блок.
6. Определите тип диагностического башмака. Тут 2 варианта: Евро-2 или Евро-3.
7. Установите второй конец провода в гнездо «М» для первой версии площадки или в седьмое гнездо для второй.
8. Подключение бортового компьютера ВАЗ.
9. Установить на штатное место.
10. Проверьте правильность установки.

Подробная инструкция по установке и схеме ВАЗ 2114, входящая во все модели бортовых компьютеров, значительно облегчит задачу. Бывают случаи, когда под панелью приборов отсутствуют площадки для бортового компьютера. Тогда необходимо приобрести новый девятиконтактный блок и установить его в автомобиль.

При установке бортового компьютера, а также в процессе эксплуатации устройство может сообщать об ошибках, свидетельствующих о поломке или некорректной работе. Ошибки «Сбой K-Line» или «Отсутствие связи с контроллером» информируют об отсутствии контакта или о том, что оборвался провод компаунда. Осмотрите провод, соединяющий девятиконтактную и диагностическую колодки, возможно, отошел контакт.

Датчик температуры за бортом показывает неверные или ошибочные данные. В тех случаях, когда бортовой компьютер показывает температуру на улице (наружной) -50°С, это может означать, что оборвался провод, подсоединенный к датчику температуры. Кроме того, может сказать, что такого датчика нет.

Неисправность датчиков указывает на неверную информацию о погоде, например, температура воздуха -5°С, а прибор показывает -30°С. Достаточно просто поменять поврежденный датчик.

В настоящее время бортовой компьютер необходим каждому автовладельцу. Помимо того, что он помогает в управлении практически всеми техническими системами автомобиля, прибор еще и предупреждает о неисправностях. Своевременный ремонт или замена поврежденного элемента увеличит срок службы автомобиля.

экспертВаз.ру.

Инструкция по работе с бортовым компьютером ВАЗ-2115

Автомобили, произведенные в РФ, оснащены компьютером. Первый бортовой компьютер появился на ВАЗ-2114. Говоря простым языком, бортовой компьютер можно считать неким электронным справочником автомобиля. Это необходимо водителю для того, чтобы понять, в каком состоянии его автомобиль, а также какие неисправности в нем появились.

Первые бортовые компьютеры на отечественных автомобилях выполняли такие функции:

1. Контроль количества закачиваемого в бак топлива.
2. Примерный расчет расстояния, которое можно проехать на остатке топлива.
3. Отслеживание температуры охлаждающей жидкости в двигателе, а также предупреждение его перегрева.

Современный бортовой компьютер на ВАЗ-2115 предназначен для:

• передачи информации о показателях «онлайн»;
• изъята информация на информационной панели;
• отражения параметров маршрута, таких как текущий расход топлива, время в пути, количество пройденных километров и т.д.;
• диагностика состояния мотора с последующим выводом ошибки на экран бортового компьютера.

Помимо прочего, в зависимости от комплектации автомобиля, на его бортовой компьютер могут поступать следующие данные:

• информация о времени проведения очередного технического обслуживания автомобиля;
• информация о необходимости корректировки некоторых функций автомобиля;
• предупреждение о необходимости продления страхового полиса;
• информация от организатора;
• параметры, при которых будет автоматически включаться вентилятор в системе охлаждения.

Принцип функционирования бортового компьютера

Автомобили типа ВАЗ-2109 оснащались устройствами, выполнявшими функцию маршрутизаторов. Напомним, что это были карбюраторные автомобили. А вот ВАЗ-2114 и 2115 стали оснащать уже инжекторными силовыми установками, что потребовало применения устройств совсем другого типа.

Таким образом, основными функциями бортового компьютера на этих автомобилях являются диагностика, а также работа работы едва ли всех систем автомобиля.

Принцип работы бортового компьютера на ВАЗ-2115 следующий:

• прием с помощью блока управления сигналов, последующая их обработка и выдача необходимой информации на дисплей компьютера;
• возможность внесения некоторых корректировок;
• обработка сигналов, полученных от систем, не контролируемых контроллером. Если в машине возникла нештатная ситуация, на бортовой компьютер будет подан звуковой сигнал, а на его экране появится информация об ошибке.

Краткая инструкция по эксплуатации бортового компьютера

Приобретая автомобиль ВАЗ-2115, в комплекте с ним Вы получаете инструкцию по эксплуатации бортового компьютера. Подробно описано, как поступать в различных ситуациях. А теперь пришло время поговорить о том, как пользоваться бортовым компьютером на ВАЗ-2115. Для этого нужно:

• изучить инструкцию при включенном информационном табло бортового компьютера. Такое действие необходимо, если БК наделен многочисленными разноплановыми функциями, разобраться с которыми самостоятельно невозможно;
• наибольшее внимание следует уделять символам и значкам, соответствующим аварийным бригадам;
• работа бортового компьютера ВАЗ-2115 регулируется с помощью специальной панели с кнопками. Поняв, какие функции у той или иной кнопки, управлять БК будет гораздо проще.

Вам не нужно запоминать всевозможные коды ошибок. Лучше всего просто найти обозначения всех ошибок в Интернете, где они, кстати, есть в свободном доступе, распечатать их на бумажке и постоянно возить с собой в машине. И увидев на информационном табло своего компьютера код той или иной ошибки, вы не займете много времени, чтобы понять, что именно он означает, достаточно лишь взглянуть на распечатанный ранее список.

Штатный бортовик на ВАЗ 2114. Бортовые компьютеры на ВАЗ, Жигули (инжектор)

Какой бы марки вы не сидели за рулем, оглядываясь и выдыхая после первого «вау» или «ну это…», вы наверное нашел бы что можно улучшить в машине. Нет предела совершенству! Поэтому даже автомобили премиум-класса часто отдают на апгрейд (взять хотя бы «клиентуру» тюнинг-ателье AMG). С автомобилями, которые сходят с конвейера на заводах своей родины, все в общем-то очевидно. Они словно созданы для заботливого хозяина, который, наконец, доведет их до ума. Список необходимых доработок прямо скажем, получается не маленький. Бортовой компьютер на ваз должен быть одним из первых пунктов в этом чек-листе. И сейчас мы объясним, почему.

Бортовик позволит Вам:

• 1. Полностью контролировать все виды расхода топлива. Прибор рассчитывает расход мгновенный, суммарный, за поездку или за определенный период времени. Даст точный прогноз имеющегося пробега на остаток. И не только на бензин, но и на газ, если вы решите установить ГБО.
• 2. Провести момент диагностика электросистемы автомобиля. Он не только определяет проблему, указывая код ошибки, но и дает ее расшифровку. Так что можете спокойно решить, стоит ли просто сбросить ошибку, чтобы погас CHECK, или все же пора ехать на СТО (кстати, на диагностике СТО вы здорово сэкономите благодаря БК) .
• 3. Не пропускать плановые ТО, замену масла, фильтров, ремня ГРМ и прочего, что требует редкого, но регулярного, своевременного внимания.
• 4. Ведение маршрутного журнала поездок.
• 5. Подключить датчики парковки и настроить их по индивидуальным параметрам.

Перечень функций (а их может быть больше сотни) зависит от производителя и типа БК. Например, компьютеры Штат на ваз имеют только базовый функционал, их модели выглядят скромно, но стоят почти вдвое дешевле навороченных аналогов. У Multitronics , помимо аналогичных для США компактных аппаратов с ЖК-дисплеями (в штате они вообще сегментированные, на три символа), есть модели с RGB-экранами и даже полноцветными TFT. Чем круче монитор, тем эффектнее прибор выглядит в вашем салоне, тем больше и информативнее параметры, которые на нем можно отобразить.

Устройства также различаются по способу установки. Одни монтируются вместо кнопок-пустышек другие в свободный 1-DIN слот … Есть и устройства, созданные под конкретную модель ВАЗ, и универсальные, которые можно переставить на другой автомобиль при желании сменить автомобиль. Например, Мультитроникс CL-550.

Выбор бортовиков действительно велик, поэтому вы наверняка сможете подобрать у нас оптимальный маршрутный компьютер, соответствующий вашим требованиям по функционалу и бюджету. Например, если вы ищете ЭБУ multitronics для лады , то мы можем предложить вам два десятка различных вариантов. Если вам сложно определиться самостоятельно, то наши специалисты всегда вам помогут. Также проконсультируют по установке, настройке устройства.

Штатный бортовой компьютер ВАЗ 2114 появился в комплектации этого автомобиля из серии Самара 2 в начале 2000-х годов. В базовой комплектации он не устанавливается, но для его размещения предусмотрено штатное место, а в качестве дополнительной опции его выбирают почти все, кто покупает эту модель. 9Модели 0006

БК стандартно устанавливаются на ВАЗ 2114 Гамма, Мультитроникс, Престиж, Штат … Самое главное, что они совместимы с электронными блоками управления «Январь» или «GM», которые устанавливаются на машина.

На автомобилях российского производства бортовой компьютер представляет собой узконаправленный электронный механизм, который получает информацию преимущественно от электронного блока управления (также называемого контроллером) и транслирует ее на дисплей, а также выдает маршрутную информацию и транслирует различные сигналы тревоги .

Основными функциями БК на ВАЗ 2114 являются:

• мгновенное определение основных данных о работе двигателя, таких как — температура в системе охлаждения; обороты вала; напряжение в бортовой сети; угол опережения зажигания; в каком положении регулятор холостого хода; угловое положение дроссельной заслонки; массовый расход воздуха;
• диагностика форсунок и выдача кодов ошибок с их расшифровкой;
• оповещение водителя в зрительном и слуховом диапазонах об аварийных и нештатных ситуациях, связанных с работой двигателя или нарушениях запрограммированных параметров движения;
• расчет данных и оповещение водителя об основных параметрах движения — текущей и средней скорости в цифровом изображении; остаток топлива в баке; расчет расстояния, которое можно проехать с заданным остатком при текущей скорости; текущее время и время, прошедшее с момента запуска двигателя; пробег за время поездки.

Имеют аналогичный бортовой компьютер и дополнительные функции, как правило, это программируемые параметры:

• дополнительные настройки основных функций;
• информирование о сроках технического обслуживания;
• сообщение об условиях ОСАГО;
• выполняющий некоторые функции органайзера;
• установка порога включения вентилятора охлаждения.

Принцип работы бортового компьютера ваз 2114

Так как ваз 2114 это инжекторные двигатели, то бортовой компьютер на этом автомобиле выполняет более широкий спектр функций, чем обычный маршрутный компьютер, который был на карбюраторных моделях . Очень широкий спектр его деятельности посвящен диагностике и управлению работой систем и устройств двигателя. Он напрямую взаимосвязан с ЭБУ, который в первую очередь отвечает за безупречную работу электронной системы впрыска.

Принцип работы БК на ВАЗ 2114 основан на том, что это электронно-вычислительное устройство:

• принимает сигналы от диагностируемых электронных датчиков двигателя через ЭБУ, выдает информацию о возникших ошибках на отображает, а при необходимости подает управляющий сигнал на ЭБУ для корректировки параметров отдельных систем;
• принимает диагностику от устройств и систем, не контролируемых электронным блоком управления и, если это сигнал тревоги, информирует об этом водителя, выводя на дисплей соответствующие значки, а также подавая голосовое оповещение, если это сигнал, требующий управления вмешательства, то БК, проанализировав данные, посылает ответный сигнал в соответствии с заранее запрограммированной программой. ..

Как пользоваться бортовым компьютером ваз 2114

• Бортовой компьютер автомобиля представляет собой сложное электронно-вычислительное устройство, выполняющее более 500 функций и поэтому для грамотного и наиболее полного использования всех его возможностей вам необходимо внимательно изучить инструкцию по его применению, которая выдается с ним в комплекте. Инструкцию лучше всего читать в машине с включенным дисплеем, чтобы обеспечить полную ясность.
• Наибольшее внимание следует уделить изучению значков и команд, выдаваемых при критических ситуациях, угрожающих работоспособности двигательной установки важнейших систем автомобиля и водителя.
• На дашборде освоить порядок работы с кнопками, с помощью которых осуществляется управление основными режимами, в которых работает букмекерская контора.

У каждой модели кнопки могут быть в разном количестве, но функционально они делятся на следующие группы:

1. «Бортовой компьютер» — отображает такие параметры как остатки топлива; расход бензина, текущий и общий; Средняя скорость; черный ящик;
2. «Диагностический компьютер » — в этом режиме можно отслеживать параметры работы всех датчиков, устройств и систем, с которыми БК имеет обратную связь, как правило, в этой группе могут быть такие команды, как «предварительный подогрев свечей зажигания при запуске в холодное время года», эта функция также называется сокращенно «Плазмер» и «Зимний старт», при которой после поворота ключа зажигания на пуск автоматически включается режим «Плазмер» и кратковременно включается вентилятор в системе охлаждения прогревать электролит в аккумуляторе, все это облегчает запуск в морозы;
3. «Техническое обслуживание» — в этой группе программируются команды, начиная с момента прохождения очередного ТО, до замены масла или фильтра;
4. «Диагностика, системные ошибки» — отдельная группа, выдающая коды ошибок в работе двигателя. При выделении таких кодов необходимо проверить по инструкции БК, установленной на машине, что означает заданный код. В инструкции приведена расшифровка всех кодов, запрограммированных на конкретном компьютере. После расшифровки примите меры по устранению ошибки или перепрограммируйте БК.
• При наличии выносного программатора ознакомьтесь с принципами работы с ним и, при необходимости, установите нужные параметры. покупка автомобиля в автоцентре, либо осуществляет сервисное обслуживание данной модели бортового компьютера.


Так как на базовые модели ВАЗ 2114 бортовой компьютер не устанавливается, то при заказе опции возникает вопрос — сколько стоит бортовой компьютер на ВАЗ 2114. В настоящее время выбор БК очень широкие и цена их колеблется от 2500 до 5000 руб.

Бортовой компьютер автомобиля сложное электронное устройство, устанавливать его должны только профессиональные специалисты, имеющие право обслуживать данное оборудование. Следить за устойчивой работой этого бортового устройства – значит следить за надежной работой двигателя вашего автомобиля и быть уверенным, что в критических ситуациях умный автомобиль сообщит обо всех недостатках.

С появлением бортового компьютера жизнь обычного автомобилиста значительно улучшилась. Ведь этот прибор позволяет следить за состоянием основных систем и агрегатов автомобиля. В случае поломки автомобиля водитель с помощью БК сможет быстро обнаружить и устранить причину. Какие еще функции выполняет бортовой компьютер ваз 2114, как выбрать и установить устройство в «четырнадцатый»?


Назначение и основные функции бортового компьютера

Основное назначение устройства – своевременное информирование водителя о состоянии различных систем. Современные букмекерские конторы способны выполнять десятки различных задач. Работа автомобильного приспособления возможна благодаря его подключению к штатному блоку управления ВАЗ-2114 с помощью диагностической линии.

За счет кодированных импульсов на дисплей компьютера выводится следующая информация:

• скорость автомобиля;
• расход воздуха и топлива;
• объем топлива в баке.

Все характеристики красуются прямо перед водителем. На первый взгляд может показаться, что бортовой компьютер на ВАЗ-2114 отображает все то, что ранее имелось на приборной панели. Но, на самом деле, это не совсем так.

Большинство бортовых компьютеров, устанавливаемых в автомобили на заводе, имеют достаточно узкий спектр возможностей и не имеют возможности считывания ошибок. Именно по этой причине многие автовладельцы со временем прибегают к замене штатного БК.

Программное обеспечение любого компьютера в несколько раз превосходит возможности панели управления. Эти особенности особенно влияют на точность отображения. разные характеристики. Это далеко не единственное отличие БК от приборной панели. Далее рассмотрим все принципиальные отличия.

Основные отличия БК от панели приборов

Компьютер способен информировать водителя о фактическом и среднем расходе топлива. Особенно актуальна эта информация во время дальних поездок. Плюс БК умеет следить за температурой различных систем автомобиля и информировать водителя об опасности перегрева.

Некоторые современные устройства также предупреждают владельца автомобиля о вероятности образования льда на дороге. Всех этих способностей лишена панель приборов.

Основной задачей любой букмекерской конторы является сбор наиболее важных параметров систем автомобиля, обработка данных и вывод итоговой информации в доступной для водителя форме.

Совершенно очевидно, что с таким помощником любая поездка станет безопаснее, удобнее и экономичнее в плане затрат на топливо. Опытные автолюбители также знают, что спидометр любого автомобиля подсчитывает обороты двигателя, обрабатывает полученные данные и выводит конечный результат. это. Бортовой компьютер защитит от подобных происшествий, в отличие от пульта управления.

Как выбрать качественную букмекерскую контору

Главное правило при выборе компьютера для автомобиля — устройство должно поддерживать совместную работу с ЭБУ. А во-вторых, необходимо руководствоваться личными предпочтениями. Вы должны четко понимать для себя, каким функционалом должно отличаться устройство.

В автомобиль ВАЗ 2114 бортовой компьютер от Multitronics подходит как нельзя лучше. Среди устройств этой фирмы вы сможете выбрать оптимальный вариант для своего автомобиля.

Если БК нужен для отображения небольшого количества параметров, то следует отдавать предпочтение недорогим моделям.

На сегодняшний день существует огромное количество автомобильных гаджетов различного назначения. Бортовой компьютер может быть универсальным — для контроля систем автомобиля и выхода в интернет. Он также может быть узкоспециализированным. Особой популярностью сегодня пользуются маршрутные БК, которые позволяют строить маршрут с помощью интерактивного ЖК-дисплея, загружать из Интернета различные карты местности и выполнять ряд других полезных действий.

Диапазон цен достаточно широк — можно купить устройство за 1000 рублей, а можно купить за 5000 рублей. Конечно более дорогие модели наделены большим функционалом. Они умеют запускать двигатель для прогрева в определенное время, сигнализируют о низком давлении в шинах и включают систему GPS-навигации.

Если эти функции для вас не первостепенны, то стоит выбрать бортовой компьютер из бюджетного сегмента и не переплачивать за функции, которые никогда не пригодятся.

Инструкция по установке устройства на ВАЗ 2114

Зачастую штатный бортовой компьютер ВАЗ 2114, которым комплектуются автомобили комплектации «Люкс», по тем или иным причинам не устраивает владельца. Как было сказано выше, стандартные БК сильно уступают по функциональности современным устройствам для автомобилей. Или устройство может просто работать некорректно, выходить из строя.

В любой момент может возникнуть необходимость замены БК. Выполнить работы по демонтажу старого устройства и установке нового можно самостоятельно, не прибегая к услугам специалистов.

Порядок действий следующий:

1. Первый шаг — снять отрицательную клемму аккумулятора.
2. После этого можно приступать к разборке панели управления.
3. Отсоедините проводку магнитолы.
4. Демонтировать аудиосистему, отсоединить фиксаторы БК.
5. Отсоедините все провода компьютера.
6. Демонтируйте все вспомогательные устройства и гаджеты.
7. Установите новый компьютер и соберите его в обратном порядке.

Но, прежде чем приступить к работе, вы также должны убедиться, что ваша разборка не повлияет на гарантийное обслуживание. Если у вас относительно новый автомобиль и на него распространяется гарантия, самостоятельно выполнять какие-либо работы не рекомендуется.

Основные коды ошибок

Хороший БК не только отображает необходимую информацию водителю, но и расшифровывает коды ошибок. Если какая-либо из систем автомобиля выйдет из строя, на дисплее компьютера отобразится соответствующий код ошибки. Чтобы его расшифровать и понять, в чем неисправность, нужно обратиться к документации, в которой указан весь необходимый перечень.

Для отображения наличия каких-либо ошибок в системе выполните следующие действия: сбросьте пробег за сутки и включите зажигание.

Код ошибки 3 указывает на неисправность датчика уровня топлива.

Код 6 уведомляет о перегреве мотора, а ошибку 7 можно расшифровать как низкое давление масла в системе.

Инструкция к бортовому компьютеру ВАЗ 2114 содержит весь перечень, поэтому при возникновении какой-либо ошибки в первую очередь необходимо обращаться к ней.

Полезное видео

Немного полезной информации о БК автомобилей ВАЗ вы можете узнать из видео ниже:

Работа двигателя автомобиля, как известно, зависит от работоспособности и состояния многих механизмов и датчиков. А для обеспечения их синхронной работы, дающей возможность мотору работать в наиболее оптимальном режиме, следите за бортовым компьютером (БК). Что такое БК, для чего он предназначен и как установить бортовой компьютер на ВАЗ 2115 – ответы на эти вопросы вы найдете ниже.

[Скрыть]

Характеристика БК

Практически все современные автомобили оснащены этими устройствами. В результате существенных преимуществ, которые дает установка БК, многие отечественные автолюбители, автомобили которых не оборудованы компьютерами, прибегают к установке этого устройства.

Назначение

Стандартный БК «Пятнашка» используется для:

• выдачи информации о работе и состоянии основных агрегатов на приборную панель;
• передача данных о работе определенных узлов в режиме реального времени;
• отображение информации о параметрах маршрутизации;
• При необходимости данное устройство может быть использовано для проверки состояния силового агрегата с дальнейшим выводом комбинаций ошибок, присутствующих в его работе.

основные параметры

Кратко об основных параметрах ЭБУ:

1. Прибор демонстрирует скорость, с которой движется автомобиль. Его также можно использовать для определения остатка топлива в баке и времени в пути на определенном участке.
2. BC демонстрирует количество оборотов двигателя.
3. Благодаря этому устройству водитель всегда может знать о состоянии температурного режима в салоне, а также о температуре двигателя.
4. Прибор определяет расход топлива в определенном районе, пройденные километры, а также количество километров, которые автомобиль может проехать на остатке топлива.
5. Также прибор позволяет определить уровень напряжения, присутствующий в работе бортовой сети автомобиля.
6. Положение дроссельной заслонки.
7. Как было сказано выше, с помощью БК можно определить состояние возможных неисправностей, присутствующих в работе силового агрегата.
8. Еще одним параметром, определяемым компьютером, является цикличность циркуляции воздушного потока.
9. Средняя скорость автомобиля.
10. Данные о времени, когда необходимо будет провести очередное техническое обслуживание машины.
11. Информация о необходимости изменения некоторых параметров в работе различных узлов авто.
12. В зависимости от модели и данных, хранящихся в его памяти, устройство может рассчитать время, когда в следующий раз автовладельцу придется платить за страховку.
13. Различные данные от органайзера.

Возможные неисправности

Для начала рассмотрим признаки поломки БК:

1. Отсутствуют сигналы о работе системы зажигания, впрыска или от других исполнительных элементов.
2. Нет реакции на работу кислородного контроллера, ДТОЖ, датчика дроссельной заслонки и т.д.
3. Нет связи с диагностическим оборудованием.
4. Наличие физических повреждений — сгоревших радиоэлементов, повреждений проводников или корпуса и т.п. (автор видео — Павел Мялик).

Что касается причин, то их может быть множество:

1. Неправильная работа или наличие сбоев в работе высоковольтной составляющей системы зажигания. Проблема может заключаться в работе катушки, высоковольтных кабелей или распределителя.
2. Влага на блоке управления.
3. Некорректное «прикуривание» автомобиля с севшим аккумулятором — от автомобиля с работающим двигателем.
4. Допущение ошибок при ремонте электрической части или при установке противоугонной системы.
5. Еще одна причина, по которой БК мог выйти из строя, это переполюсовка при подключении аккумулятора, то есть плюс подключается к минусу, а минус к плюсу.
6. Включение пускового устройства при отключении силовой шины.
7. Если проводились сварочные работы кузова автомобиля, то причиной может быть электрод, зацепившийся за проводку или датчики автомобиля.

Ошибки и их расшифровка

Основные символы ошибок:

• 2 — слишком высокое напряжение в электросети автомобиля;
• 3 — проблемы с указателем топлива;
• 4 — имело место нарушение температурного режима двигателя;
• 6 — двигатель перегрет, автомобиль следует остановить;
• 7 — слишком низкий уровень давления моторной жидкости в системе смазки;
• 8 — были неисправности в тормозной системе;
• 9 — аккумулятор разряжен.

Руководство по подключению своими руками

Краткая инструкция по установке и подключению бортового компьютера:

1. В первую очередь необходимо обесточить электрическую сеть автомобиля, это обязательно, так как иначе при подключении произойдет короткое замыкание. Для обесточивания сети отключите аккумуляторную батарею.
2. Сначала разберите автомагнитолу, а затем центральную консоль. За консолью вы увидите место для установки БК, оно предусмотрено производителем. К этому месту подключается вся необходимая проводка.
3. Далее демонтируйте штекер — при этом вы увидите жгут проводов, а также разъем. Вам необходимо подключить все необходимые штекеры к БК. В частности, речь идет о проводе питания от бортовой сети, питании при включении зажигания для запуска БК, питании от бортового освещения, массе, а также контроллере уровня топлива. Также следует подключить диагностическую линию, если этого не сделать, то прибор не сможет диагностировать ошибки и отображать их на дисплее. Кроме того, после подключения устройство необходимо надежно зафиксировать. Это тоже немаловажно, так как при некачественном креплении БК будет подвержен вибрациям, возникающим при движении, а это, в свою очередь, может привести к его поломке.
4. Переустановите центральную консоль с магнитолой. На этом процедура установки завершена. Теперь осталось только настроить БК в соответствии с инструкцией по эксплуатации и протестировать его (автор видео — канал flestery).

Разборка

Устройство разбирается по аналогичному принципу:

1. Сначала нужно обесточить бортовую сеть, для этого клеммы отключаются от аккумулятора.
2. Затем демонтируется центральная консоль вместе с аудиосистемой.
3. Через появившееся окно нужно будет отключить провода питания от компьютера.
4. Далее устройство демонтируется, а центральная консоль с автомагнитолой устанавливается на место.

Что касается конкретных настроек, то эта процедура будет отличаться в зависимости от типа и модели БК. Современный авторынок предлагает потребителю различные виды БК, которые отличаются стоимостью и функциональностью, а также производителем. Соответственно, из-за этого принцип настройки устройства может быть другим. Для правильной настройки компьютера следует внимательно изучить инструкцию по эксплуатации, в ней будут указаны все основные моменты этого процесса.

Цена вопроса

1. Один из самых простых вариантов- Multitronics UX-7 (цена — около 1450 рублей)

Приборная панель автомобиля ВАЗ-2115 имеет заранее оговоренное место для последующей установки бортового компьютер. В этом случае, если нужно поставить в машину устройство управления, то нет необходимости менять конструкцию торпеды, а достаточно использовать штатную розетку.

Бортовой компьютер предоставляет водителю исчерпывающую информацию о следующих показателях:

1. Режим движения автомобиля.
2. Расход бензина.
3. Состояние электросети автомобиля и так далее.

Помимо информационных возможностей, такое устройство способно диагностировать состояние системы. Управление ДВС . Определенные виды бортовиков можно устанавливать на автомобили с карбюраторами. Однако, чтобы все работало, нужна дополнительная установка ряда датчиков.

В модификации ВАЗ-2113 установлен ЭБУ, взаимодействующий с контроллером системы управления двигателем внутреннего сгорания. Его задача — обрабатывать всю поступающую информацию и отображать основные показатели на экране в понятной форме.

В автомобильных магазинах На сегодняшний день реализуется большое разнообразие таких устройств, которые отличаются по своему функционалу и расположению в автомобиле.

Все функции рассматриваемого устройства разделены на две части:

1. Информационная.
2. Диагностика.

Для включения необходимого режима работы на панели прибора имеется семь кнопок:

1. Нажатие этой кнопки информирует компьютер о начале поездки. Этот же элемент используется для сброса накопленной информации в памяти.
2. + и — предназначены для корректировки значений различных характеристик при нахождении прибора в режиме настройки, а также для изучения информации о состоянии конкретных узлов автомобиля.
3. Помимо функций индикации, бортовой компьютер может подавать звуковые сигналы при выходе фактических значений параметров за пределы допустимых норм. Это своеобразная сигнализация.

Это далеко не все функции рассматриваемого устройства, а только основные возможности. Далее мы рассмотрим процесс установки компьютера в машину.

Общие принципы подключения ЭБУ

Если ЭБУ идет с датчиком бортовой температуры, то он вам не понадобится, так как он идет с завода на ВАЗ-2115. Полный счетчик можно использовать в салоне, чтобы узнать температуру в самом автомобиле.

Пошаговая установка компьютера на ВАЗ-2115

Устройство будет считывать информацию с ЭБУ двигателя.

1. Первоначально отключите бортовую сеть автомобиля — снимите клеммы с аккумуляторной батареи.
2. В машине уже есть место для установки БК. В это место уже проложена вся необходимая проводка.
3. Сняв крышку, вы обнаружите жгут проводов и вилку — подключите все к соответствующим разъемам на компьютере и закрепите панель.
4. На этом процесс подключения можно считать завершенным.

Какими возможностями должен обладать бортовой компьютер?

В следующем списке мы представляем наиболее важные функции, которые должны быть у каждого букмекера:

1. Остаток топлива в баке.
2. Напряжение батареи.
3. Время.
4. Температура антифриза.
5. Температура за бортом.

Дополнительно возможны следующие варианты:

1. Средний расход бензина на 100 км.
2. Качество моторного масла.
3. Свечи зажигания изношены.

Диагностический компьютер Multitronics X140, помимо вышеперечисленных возможностей, имеет голосовое сопровождение. Эта функция вовремя предупреждает водителя о различных изменениях в автомобиле. Например, при израсходовании топлива система моментально оповещает об этом, если в баке осталось менее 5 литров бензина. В холодную погоду компьютер напоминает, что на дороге возможен гололед.

По отзывам опытных водителей, некоторых сильно раздражает подсветка дисплея при поездках в вечернее/ночное время. Но через какое-то время использования к этому устройству все привыкают, и ездить без него становится не так удобно.

Диагностические возможности Multitronics x140:

1. Расход бензина при движении и стоянке.
2. Температура антифриза. Этот индикатор позволяет контролировать правильность работы. датчик температуры . Он же определяет процесс нагрева ДВС.
3. Напряжение бортовой сети автомобиля в вольтах. Благодаря этому параметру можно вовремя отследить различные неисправности генератора, проскальзывание ремня и другие поломки в бортовой системе.
4. Тахометр показывает частоту вращения коленчатого вала при работе двигателя на холостом ходу. Если отклонения значительны, это свидетельствует о наличии неисправностей в топливной системе автомобиля.
5. Положение дроссельной заслонки. Эту характеристику можно использовать для контроля исправности датчика (TPS). Кроме того, водитель знает о глубине хода педали газа. При выключенном двигателе, но включенном зажигании, при нажатии на педаль показатели должны плавно меняться от 0 до 100 процентов.
6. Скорость. Он дублирует традиционный спидометр, но здесь показания более точные.
7. Неисправности системы впрыска.

Таким образом, рассматриваемый бортовой компьютер получает все диагностические коды поломок и интерпретирует их на своем дисплее в понятной водителю форме. БК позволяет сбрасывать накопившуюся информацию.

Аварийная сигнализация — практичная или нет


Аварийная сигнализация в современных автомобильных компьютерах играет достаточно важную роль… В частности, водитель может быть оперативно уведомлен о следующем:

1. Перегрев двигателя при температуре выше 115 градусов.
2. Различия в электросети автомобиля. Сигнал появляется, когда напряжение падает или превышает допустимые пределы.
3. Превышение скорости на заданном пороге.

Также бортовые компьютеры информируют водителя о необходимости технического обслуживания. В процессе настройки ЭБУ указываются показатели, при которых нужно заменить масло, воздушный фильтр и т. д.

Установка бортового компьютера — формат Sigma

Установка рассматриваемого устройства на ВАЗ-2115 также достаточно проста:

1. Сброс клемм аккумулятора.
2. Снимите посадочную заглушку.
3. Соедините клемму «М» диагностического разъема и резервный контакт разъема ЭБУ с проводом «К-линия».
4. Далее подключаем колодки БК к штатному разъему бортового компьютера.
5. Подсоедините массу к аккумулятору.
6. Подключить датчик температуры.

Для проверки правильности установки при включении зажигания на дисплее БК будут отображаться параметры потока.

No related posts.
