Где плюс 10?

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета. В такой ситуации важно правильно определить полюса проводов или контактов.

Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается.

Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу.

В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика.

Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу. Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.

Второй способ также не требует, каких либо, особых устройств или инструментов. Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода.

После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.

Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:

• черный, отвечает за отрицательный заряд;
• красный, отвечает за положительный заряд;
• желтый, является датчиком оборотов.

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному. А если кулер не срабатывает – это будет означать что полярность неправильная.

Также, если мультиметр отсутствует, положительный и отрицательный контакты аккумулятора можно определить при помощи индикаторной отвертки.

Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный. Но у этого способа определения полярности есть один недостаток.

Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.

Источник: https://EvoSnab.ru/instrument/avo/kak-opredelit-poljarnost-multimetrom

Какие провода в юсб плюс и минус

Обрезал USB-штекр,чтобы зарядить(толкнуть) аккумулятор напрямую.Там 4 провода.Красный,чёрн­ ый,зелёный и белый.Понятно,что красный- плюс.Осталось найти минус.Беда в том,что смартфон «Леново» садился и после разговора выключился.Не реагирует на нормальную зарядку,хоть сутки заряжай.Телефону года четыре,если не больше.Аккумулятор всё это время держал очень долго.На БВ задал вопрос и как один из вариантов,был ответ зарядить аккумулятор напрямую,так сказать «толкнуть» его,как умерший, для реанимации. Если получится,то потом можно будет заряжать как обычно.Вот решил попробовать,но нет тестора,чтоб определить полюса.Кто сталкивался и знает,посоветуйте пожалуйста.Заранее спасибо.

Красный плюс а черный минус. В USB портах подключаются по краям общей колодки. Два других идущих по середине, нужны для передачи данных, как правило это белый и зеленый.

Вам правильно советовали про «толкнуть» только полярность не перепутайте, на аккумуляторе, а то угробите и зарядное и аккумулятор. На аккумуляторе тоже есть обозначения «+» и «-» подключайте соответственно. Не гоняйте напрямую более 30 минут!

А если по большому счету, то аккумуляторы смартфонов могут умирать и «мгновенно» В некоторых из них стоит контроллер, который блокирует заряд-разряд если ресурс емкости аккумулятора значительно сокращен от времени. Рекомендую приобрести новый, потому как даже если вы его и «толкнете» все равно в очередной раз, разрядившись он снова безподъемно «умрет»

Любой аккумулятор от телефона имеет 3 контакта. Плюс и минус отмечены на корпусе аккумулятора. Обычно это два крайних контакта. Далее надо определить , где плюс и минус у зарядки. Если совсем нет никаких приборов, то надо налить в стакан воды и опустить туда провода. От минусового провода начнут отделяться мелкие пузырьки. Теперь присоединяем минус зарядки к минусу аккумулятора, а плюс к плюсу. Если аккумулятор совсем дохлый, то для полной зарядки потребуется полтора, два часа.

Самое сложное в этом деле, это найти где + и где – на проводах зарядного устройства.

Провода не маркируются, в этом нет смысла, ибо на конце разъём.

Вдоль проводов «проходимся» острым ножом, разъединяем провода и зачищаем их.

Перед нами два провода, где какой не ясно.

Берём сырую картошку (это конечно примитив, но работает, если есть тестер, лучше пользоваться им).

Втыкаем наши оголённые провода в картошку, ждём минут пять, в районе плюсового провода картошка чуть позеленеет (пятно зеленоватого цвета).

Сразу маркируем этот провод (это важно, если и дальше будем пользоваться этой зарядкой).

Можно вместо картошки использовать воду.

С батареей телефона всё проще, там есть маркировка плюс-минус.

Провода к батареи телефона удобно фиксировать скотчем.

В общем-то всё, включаем зарядное устройство в розетку и заряжаем телефон (его батарею, так точней).

А ещё лучше купить новую зарядку, или использовать только «родную» с проблемой в районе разъёма.

Из любого зарядного устройства можно сделать универсальную зарядку, просто обрезав разъём и оставив два провода – плюс и минус.

Далее нужно определить на каком проводе отрицательный заряд, а на каком положительный. Конечно это лучше всего сделать при помощи контрольно-измерительных приборов, но можно и народными способами при помои химико-физических явлений. Самые доступные и быстрые способы, это стакан солёной воды или сырая картошка. С стакан воды опускаем провода и от того провода, откуда будут пузырьки идти, будет отрицательный заряд (минус). с картошкой по другому, надо воткнуть провода и там, где будут вокруг провода зелёные выделения – это положительный заряд (плюс).

Далее найти на аккумуляторе (его лучше вытащить из телефона), где плюс и минус, там всегда они подписаны.

Останется только притиснуть оголённые концы проводов к клеммам аккумулятора и прижать их чем-нибудь.

Честно говоря такие ситуации бывают не часто. Вот у меня чаще накрывалось само зарядное устройство, а разъем оставался целым. Но если все- таки такая беда влучилась и вы потеряли разъем, то не стоит расстраиваться. Из собственного опыта здесь все просто Как говорится нужен только нож Зачищаете концы проводов и присоединяете к батарее -аккумулятору телефона. Необходимо отметить , что как и в других устройствах работающих с постоянным током плюс это красный проводок.

Вот так это выглядит на рисунке.

Конечно напряжение в данном случае небольшое, но лучше избегать короткого замыкания.

Да и конечно после того как вы к батареи подсоедините провода, ее надо поставить на мемсто в телефон.

Если есть зарядка, к примеру с оборванным штекером то нужно в начале сравнить характеристики зарядки и аккумулятора, чтоб совпадал вольтаж – допускается небольшое отклонение в +/-.

Далее нужно определить где у зарядки + и где -.

Как подсказали предыдущие ответы, это можно сделать тестером или даже при помощи стакана воды или разрезанной картошки.

С аккумулятором всё понятней на нём есть маркировка.

Далее цепляем провода при помощи прищепок или любого другого приспособления-зажима на аккумулятор и включаем в сеть зарядное.

Совет по зарядке таким способом, не заряжайте более 30 минут, пусть лучше не дозарядится, чем выйдет со строя или ещё лучше взорвётся!

Надо использовать китайскую зарядку – лягушку. Батарея вынимается из телефона и подключается к зарядке напрямую. Полярность для нее не важна. Нужно следить по индикаторам, чтобы мигали. Сами зарядки-лягушки дешевы, но потому что завалялись. Нужно найти у хорошего продавца. И, возможно, придется менять. А заряжать литие аккумуляторы без специальной зарядки опасно: могут взорваться.

К сожалению в вопросе нет информации, родное ли это зарядное устройство, или «приспособленное» то есть первое какое было под рукой. Самое верное это иметь рядом мультиметр. С прибором (умея им обращаться) вы гарантированно не выведете из строя не зарядное устройство, ни аккумулятор телефона.

Если штекер не подходит, или же его вообще нет, лучше конечно идентифицировать проводки зарядного устройства, где «+» а где «-» прозвонив наверняка. Одновременно нужно проверить выходное напряжение зарядного устройства. Оно должно соответствовать тому которым должен заряжаться телефон. Но это можно сделать и без мультиметра (тестера) при некоторой аккуратности в внимательному следованию нашим инструкциям.

Напряжение, можно узнать только по шильдику (табличке) на зарядном устройстве, если его нет, то только по накалу лампочки приблизительного вольтажа к 5 вольтам. Именно минимум пять вольт нужно для нормальной зарядки аккумулятора телефона. Можно взять шестивольтовую лампочку от мотоцикла или автомобиля, и посмотреть на степень ее накала.

Сразу скажу что отметите мысли заряжать телефон через стандартный порт, с помощью швейных иголок. Не все производители придерживаются обязательного отношения «плюс/минус» к «права/лева» Понятно, что плюсовой и минусовой провода всегда крайние, но где какой нам неизвестно. Поэтом не вставляйте иголки, можете перепутать или даже замкнуть.

Если у зарядного устройства нет штекера (разъема) потребуется извлечь аккумулятор из телефона что бы иметь свободный доступ к его клеммам.

Штекер, если он есть и не подходит, не торопитесь сразу отрезать и выбросить. Попробуйте его разобрать, это может облегчить поиск плюсового и минусового проводов. Если штекер micro usb то плюс и минус расположены вот так – на крайних контактах. На рисунке это цифра 1 (+) цифра 5 (-) –

Вероятнее всего, что вы уже встречались с проблемой, когда нужного переходника USB не оказывается под рукой. Случаи бывают разные: потерялся; сломался; нет в продаже; не достает по длине и т. д. Данная статья предлагает устранить эту проблему самому. Зная распиновку (распайку) контактов и имея навыки работы владеть паяльником, вы можете легко устранить данную проблему. На сегодняшний день USB, USB-mini и USB-micro являются самыми популярными коннекторами в цифровой технике. Сегодня без них не обходятся ни мобильные телефоны, ни большинство гаджетов.

Ниже приведена таблица контактов USB с назначением разъемов, их цветов и номеров.

Сразу же определимся еще с одним понятием. Существуют USB ещё одного типа. Вспоминаем как выглядит переходник от компьютера до принтера или сканера. Невооруженным глазом видно, что сами разъемы на этом переходнике разные.
Так вот, тот коннектор, который вставляется в компьютер, называется активным и обозначается А.
Тот коннектор, который вставляется в принтер или сканер, а также возможно другое периферийное устройство, называется пассивным и обозначается B.

Разберем подробнее назначение проводов

USB 2.0
1. +5В (красный) проводник, предназначенный для питания. Максимальный ток питания не превышает 500mA, напряжение +5В относительно GND (Земли).
2. D- (белый) Data —
3. D- (зеленый) Data +
4. GND (черный) — общий провод, предназначенный для Земли (0 Вольт)

Разъёмы mini-USB и micro-USB
У этих разъемов, основным отличием от USB являются не только его размеры, но и наличие дополнительного контакта.
1. Красный — VBUS.
2. Белый D- (Data -).
3. Зелёный D+ (Data +).
4. ID — в пассивных разъемах типа «B» он не задействован. В активных разъемах типа «A» он замкнут с Землей (GND), чтобы поддерживать функцию «OTG».
5. Чёрный — Земля (GND).

Еще следует отметить, что почти всегда в кабеле присутствует провод Shield (без изоляции). Он выполняет роль экрана (оплетки). Он никак не маркируется и не имеет своего номера.

Теперь еще одно понятие. Вы скорее всего наблюдали, как устроен «удлинитель» USB. Сразу заметно, что коннекторы там разные. Как и во всех других разъемах, в USB тоже существует понятие мама-папа.
M (male) — именуется штекером (папа)
F (female) — именуется гнездом (мама)

Теперь, мы подошли к полной таблице разъемов USB. Зная такие понятия, как F и M, A и B, цвета и номера проводов, мы можем с легкостью определить, как распаивается соединительный разъем, который вы собираетесь спаять, отремонтировать, удлинить. Порядок и номера контактов указаны с рабочей стороны.

Схемы коннекторов USB 2.0

Чтобы распаять USB по данной таблице, есть 2 варианта. Первый вариант — это перед коннектором поставить зеркало. Но так можно быстрее ошибиться или припаять не то, что нужно. Второй вариант — это перевернуть коннектор мысленно.

В этой статье еще не были упомянуты такие стандарты, как USB 3.0 и micro-USB 3.0. О них есть возможность узнать в статьях Распиновка USB 3.0 и соответственно Распиновка micro-USB 3.0.

Вот еще один способ пайки на случай, если у вас нет разборного коннектора USB, которые не часто, но встречаются в продаже.
Пример. У вас есть кабель USB — mini-USB. Вам нужно сделать из него кабель USB — micro-USB. Кабель micro-USB у вас тоже есть, но на другом конце не USB. В таком случае, будет целесообразнее спаять нужный кабель, соединив между собой провода.

Берем кабель USB — mini-USB. Отрезаем от него коннектор mini-USB. Отрезанный конец освобождаем от экрана. Провода 1, 2, 3, 4 зачищаем и залуживаем. Потом берем кабель, там, где у вас micro-USB. Отрезаем ненужное и тоже освобождаем от экрана, зачищаем и залуживаем. А дальше все просто. Соединяем и спаиваем красный с красным, зеленый с зеленым и т. д. Соединение изолируем по отдельности. Потом, можно воспользоваться фольгой от шоколада и замотать изолированные соединения все вместе. Полученный экран сверху замотать изолентой или скотчем, чтоб не слетал. Ну вот и все готово.

Главное — перед тем, как делать такой монтаж, нужно не забывать про распиновку пассивных (B) и активных (A) коннекторов. Поэтому, первоначально определите, какая распиновка на вашем кабеле.
Творческих успехов!

Зарядка аккумулятора плюс и минус – АвтоТоп

Любой автомобильный аккумулятор рано или поздно требует подзарядки. Дело в том, что генератор автомобиля не всегда может обеспечить полноценный заряд АКБ, например, во время непродолжительных поездок, особенно зимой, аккумулятор просто не успевает зарядиться, в результате появляются проблемы с пуском мотора.

Также, при длительном хранении аккумулятора, например, если вы не пользуетесь автомобилем зимой, требуется периодическая зарядка АКБ, позволяющая значительно продлить его срок службы. Выручить в таких случаях может подзарядки аккумулятора специальным зарядным устройством.

Как подключать зарядное устройство

Имея такое зарядное устройство, подзарядить аккумулятор не составит труда. Подсоединять провода «зарядки» нужно в соответствии с полярностью, то есть «плюсовой» провод зарядного устройства подсоединяют к «плюсу» АКБ, а «минусовый» провод, соответственно, к «минусу».

Будьте внимательны, при неправильном подключении, АКБ или зарядное устройство может выйти из стоя!

Важно: сначала необходимо подсоединить плюсовой провод зарядного устройства к плюсовой клемме аккумулятора, а потом минусовой провод «зарядки» к минусовой клемме батареи и только потом включить зарядное устройство.

Как заряжать аккумулятор автомобиля

Перед пользованием зарядным устройством внимательно изучите инструкцию к нему. Устанавливайте режим заряда в соответствии с рекомендациями инструкции и емкостью аккумулятора. Нормальным считается зарядный ток, составляющий 0,1 емкости АКБ, то есть, например, для аккумулятора с номинальной емкостью 60 А/ч, нормальный зарядный ток будет составлять 6А.

При заряде током, больше от номинального в 2 – 3 раза, заряд будет происходить быстрее, но, это может сократить срок службы аккумулятора, и устанавливать такой ток заряда можно лишь в крайних случаях, когда АКБ нужно зарядить быстро.

Лучше устанавливать ток, равный 50-60% нормального зарядного тока – это несколько увеличит время заряда, но такой режим будет более щадящим для АКБ.

Перед подключением «зарядки» убедитесь, что уровень электролита в банках АКБ соответствует норме. Кроме того, проверьте, не забиты ли вентиляционные отверстия в пробках или крышке аккумулятора, и при необходимости прочистите их, чтобы открыть выход газам, образующимся в процессе заряда. Самый оптимальный вариант — это выкрутить пробки вообще.

В процессе заряда, зарядный ток будет постепенно уменьшаться. Окончание процесса заряда определяют по тому, что в течение последних 2-3 часов заряда, величина зарядного тока не уменьшается.

Не всегда требуется полная зарядка АКБ, иногда её нужно просто немного подзарядить, тогда время заряда уменьшается, а также, при необходимости корректируется зарядный ток в ту или иную сторону.

Хранение аккумулятора зимой

Некоторые водители зимой, при длительном хранении аккумулятора, снимают его с автомобиля и заносят в теплое помещение. Не стоит делать такой ошибки.

Исправный, заряженный аккумулятор с электролитом нормальной плотности, выдерживает большие морозы без замерзания. Пострадать от мороза может только разряженный аккумулятор. Наоборот, в тепле химические процессы внутри аккумулятора активизируются, тем самым увеличиться саморазряд, а на холоде процесс саморазряда уменьшится.

Оставьте АКБ на автомобиле, просто снимите с него клеммы, и периодически, примерно один раз в два месяца подзаряжайте небольшим током, чтобы выровнять плотность электролита по всему его объему. Дело в том, что при длительном хранении АКБ происходит расслоение электролита, то есть внизу банок у электролита будет большая плотность, чем вверху.

По этой причине возникают паразитные токи, постепенно разряжающие аккумулятор. Разряд АКБ ниже 10,2В крайне нежелателен, и, как правило, приводит к выходу аккумулятора из строя.

Для предохранения появления паразитных токов утечки, необходимо поддерживать аккумулятор в чистоте. Насухо вытирайте его корпус, особенно верхнюю крышку от пыли и следов электролита. Следите за надежностью крепления аккумулятора на автомобиле, так как он «не любит» встрясок и ударов.

При заряде аккумулятора соблюдайте правила техники безопасности, не забывайте, что во время этого процесса выделяется гремучий газ, поэтому не пользуйтесь возле АКБ открытым пламенем.

Как правильно заряжать аккумулятор — видео:

Вот и всё. Техника зарядки очень простая. Удачи!

Об автомобилях и не только

вторник, 15 марта 2011 г.

Зарядка автомобильного аккумулятора – это просто!

В первом случае АКБ уже ничем не помочь и пора его менять на новый. В остальном поможет автомобильное зарядное устройство которое можно приобрести в любом авто магазине. Обычно оно выглядит как то так :

Подготовка к зарядке

1. Соединить зарядный зажим красного цвета с положительной клеммой батареи (+).
2. Соединить зарядный зажим черного цвета с отрицательной клеммой батареи (-).

Примечание: Если у вас так называемая обслуживаемая батарея, то перед зарядкой необходимо проверить, что уровень электролита закрывает пластины аккумулятора. Если они открыты нужно добавить дистиллированную (только не испод крана) воду пока они не будут закрыты на 5-10 мм.

Лайфхакер объясняет, с какой стороны подходить к разрядившемуся аккумулятору, а также чем и, главное, как его заряжать.

Неважно, как села АКБ: забыли ли вы погасить габариты, слишком увлеклись прослушиванием музыки на стоянке или уезжали на всё лето в отпуск. Чтобы зарядить аккумулятор, нужно иметь представление о теории и следовать нескольким простым правилам.

Немного теории

В автомобилях по большей части используются свинцово-кислотные аккумуляторы (WET). Их принцип работы основан на химической реакции свинцовых пластин с электролитом, в результате которой вырабатывается электричество. Со временем неизбежно происходит сульфатация и разрушение пластин, а также выкипание электролита, из-за чего снижается ёмкость АКБ. И аккумулятор может разрядиться в самый неподходящий момент.

Как проверить аккумулятор

Проще всего использовать встроенный индикатор заряда, который есть на большинстве аккумуляторов. Это та самая «лампочка», которая в действительности никакая не лампочка, а зелёный шарик-поплавок, двигающийся в прозрачной колбе. При достаточном уровне и плотности электролита шарик поднимается и мы видим зелёный индикатор. Если поплавка не видно, нужно проверить электролит и подзарядить АКБ.

Ещё один вариант — мультиметр. С его помощью можно измерить напряжение на клеммах и понять, разряжен аккумулятор или нет. На полностью заряженной АКБ должно быть 12,6 В и более. Напряжение 12,42 В соответствует 80% заряда, 12,2 В — 60%, 11,9 В — 40%, 11,58 В — 20%, 10,5 В — 0%.

Самым надёжным способом является проверка нагрузочной вилкой. Она может показать падение напряжения под нагрузкой, то есть реальный уровень заряда и, соответственно, ёмкость. Такой прибор есть у любого автоэлектрика или в магазине, где продают аккумуляторы. И за эту проверку с вас, скорее всего, даже не возьмут денег.

Как подготовить аккумулятор к зарядке

Определив, что АКБ действительно разряжена, можно приступать к зарядке, но сначала нужно подготовиться.

1. Аккумулятор желательно снять с машины. Если на это нет времени, отключите его от бортовой сети, отсоединив минусовой провод.
2. После этого нужно очистить клеммы от смазки и окиси для хорошего контакта.
3. Не помешает протереть поверхность аккумулятора сухой тряпкой, а лучше — смоченной в 10-процентном растворе нашатырного спирта или кальцинированной соды.
4. Также не забудьте отвернуть пробки на каждой из банок АКБ или снимите заглушку, чтобы обеспечить свободный выход паров электролита и не допустить избыточного давления внутри.
5. Если уровень электролита в какой-то из банок недостаточный, нужно долить дистиллированной воды, чтобы она полностью покрыла пластины.

Как заряжать аккумулятор

Сам принцип зарядки прост: нужно лишь в соответствии с полярностью присоединить к клеммам аккумулятора провода от зарядного устройства и воткнуть вилку в розетку. Однако для начала стоит определиться со способом зарядки. Различают два основных метода: зарядка постоянным током и зарядка постоянным напряжением.

Первый эффективнее, но проходит в несколько этапов и требует контроля. Второй проще, однако обеспечивает зарядку АКБ лишь до 80%.

Существует ещё так называемый комбинированный метод, при котором участие со стороны автовладельца сводится к минимуму. Минус такого способа в необходимости специального зарядного устройства с довольно высокой стоимостью.

Зарядка постоянным током

1. Устанавливаем ток в 10% от номинальной ёмкости аккумулятора и заряжаем до тех пор, пока напряжение на клеммах АКБ не поднимется до 14,3—14,4 В. Например, аккумулятор ёмкостью 60 А·ч нужно заряжать током не более 6 А.
2. Далее уменьшаем ток в два раза (до 3 А), чтобы снизить интенсивность кипения, и продолжаем зарядку.
3. Как только напряжение поднимется до 15 В, нужно снова уменьшить ток в два раза и заряжать аккумулятор до того момента, когда значения напряжения и тока перестанут изменяться.

Зарядка постоянным напряжением

Тут всё гораздо проще. Нужно лишь установить напряжение в пределах 14,4–14,5 В и ждать. В отличие от первого метода, с помощью которого можно полностью зарядить АКБ за несколько часов (порядка 10), зарядка постоянным напряжением длится около суток и позволяет восполнить ёмкость аккумулятора лишь до 80%.

Меры предосторожности

Поскольку зарядка аккумулятора — это химический процесс, при котором выделяется взрывоопасная смесь водорода и кислорода, нужно быть очень осторожным и следовать правилам:

1. Заряжайте АКБ в хорошо проветриваемом помещении.
2. Не пользуйтесь открытым огнём и не проводите никаких работ с образованием искр.
3. Если нет возможности снять аккумулятор с машины, отключите минусовой провод, а лучше оба.

Как заряжать и проверить заряд аккумулятора

Как заряжать и проверить заряд аккумулятора

Основное назначение стартерной аккумуляторной батареи (АКБ) указано в ее названии: это источником энергии для работы стартера. То есть, главную свою роль АКБ играет на стадии пуска двигателя, а затем энергия в бортовую электросеть поступает от генератора.

В момент пуска двигателя аккумулятор теряет значительную часть запасенной энергии, и нуждается в зарядке — она выполняется генератором, который, по идее, за относительно короткое время должен восстановить АКБ. Однако это происходит не всегда, вернее — так происходит редко, в основном же аккумуляторы либо постоянно недозаряжаются (в основном, в городе), либо перезаряжаются. В первом случае необходимо довести заряд до нормального уровня, а во втором стоит подумать об обращении в автосервис: перезаряд может говорить о неисправности реле-регулятора.

При постоянном перезаряде АКБ просто-напросто выходит из строя, и это, ко всему прочему, не является гарантийным случаем, бесплатно заменить батарею будет невозможно.

Диагностика аккумулятора

Как проверить аккумулятор? Исходя из каких параметров можно сделать вывод, что АКБ действительно нуждается в зарядке и восстановлении?

Таких параметров всего два — напряжение и плотность электролита. Но если с проверкой первого все просто, то со вторым могут возникнуть проблемы — сейчас широко распространены необслуживаемые АКБ, узнать плотность электролита в них просто невозможно. Однако не будем расстраиваться заранее, а посмотрим, что с этим можно сделать.

Сначала нужно измерить напряжение: при 100%-й зарядке на клеммах должно быть 12,7 В, при этом плотность электролита должна составлять 1,265 г/куб.см. Если напряжение ниже, то аккумулятор разряжен: 12,4 В соответствует 75%-ному заряду, 12,2 В — 50%-ному, а напряжение 12,1 В свидетельствует, что заряд составляет всего 25%.

Проверка аккумулятора показала, что он нуждается в зарядке, что делать дальше?

Как зарядить автомобильный аккумулятор классической конструкции

Наиболее просто зарядить АКБ классической конструкции — наличие пробок и возможности видеть электролит позволяет контролировать процесс зарядки и достичь лучшего результата.

Прежде, чем подключить к аккумулятору зарядное устройство, нужно выкрутить пробки, чтобы открыть доступ к электролиту. Далее можно приступать непосредственно к зарядке, выбрав для этого один из нескольких способов.

Наиболее просто аккумулятор классической конструкции заряжать постоянной силой тока. Для этого на зарядном устройстве выбирается ток, равный 10% емкости аккумулятора: если емкость составляет 60 Ач, то ток будет равным 6 А. Устанавливать напряжение в этом случае нет необходимости — оно автоматически отрегулируется зарядным устройством.

А теперь нужно проявить немного терпения — новая АКБ таким способом заряжается до 8 часов, батарея со «стажем» набирает полный заряд за большее время. И все это время (каждые полтора-два часа) нужно проверять напряжение и плотность электролита.

Не удивляйтесь, что напряжение будет выше привычных 12,7 В — именно поэтому аккумулятор и заряжается. Когда напряжение достигнет 14,4 В, стоит вдвое уменьшить силу тока. Плотность электролита также должна постоянно расти, но не слишком быстро.

Сколько заряжать аккумулятор, как понять, что его нужно отключать от зарядного устройства? Это будет видно сразу, так как первый признак полного заряда — «кипение» электролита. Бурная реакция обусловлена тем, что из-за полного заряда батареи изменяется характер протекающих в ней электрохимических реакций. В частности, молекулы воды начинают распадаться на водород и кислород, и эти газы покидают банку, создавая эффект закипания.

В связи с этим помните о безопасности! Заряжайте аккумулятор в хорошо проветриваемом помещении, и не подносите к нему открытый огонь — водород, смешивающийся с воздухом, вспыхивает даже от искры, и может привести к пожару и даже к взрыву аккумулятора!

Отключать зарядное устройство можно через 15 — 20 минут после «закипания» электролита, еще минут через 20 можно закручивать пробки — нужно дать газу полностью выйти.

Но бурлящий электролит — не единственный признак полного заряда. АКБ можно считать заряженной, если в течение одного-двух часов ток, напряжение и плотность электролита не изменяются. Тогда смело можно выключать зарядное устройство, и ставить аккумулятор на место.

Как правильно зарядить автомобильный аккумулятор необслуживаемого типа

Необслуживаемый аккумулятор лучше всего заряжать другим способом (который, впрочем, подходит для любых типов АКБ) — зарядкой постоянным напряжением.

В этом случае на зарядном устройстве устанавливается определенное напряжение, а сила тока уже будет регулироваться автоматически. Точнее, ток будет изменяться вследствие законов электротехники — при увеличении напряжения на аккумуляторе, сила тока будет падать, а при достижении равенства напряжений на АКБ и зарядном устройстве, ток станет нулевым.

Последнее обстоятельство обусловило популярность этого способа зарядки — она происходит в автоматическом режиме, так как по достижении полного заряда дальнейшая зарядка не производится, а значит, нет необходимости следить за процессом.

Однако у этого способа есть недостаток: он требует много времени — не менее 20 — 24 часов. Но даже этого времени будет недостаточно, если установить слишком низкое напряжение заряда. Так, при напряжении 14,4 В АКБ за сутки зарядится на 80%, при 15 В — на 90%, а при 16 В — на 95 — 97%. Полной зарядки можно достичь при напряжении 16,3 — 16,4 В.

Этот способ хорош тем, что позволяет без труда поддерживать аккумулятор в рабочем состоянии, особенно, если автомобиль постоянно работает в режиме «такси». Однако доводить АКБ до полного заряда лучше первым способом.

Как зарядить аккумулятор автомобиля зимой

Зимой аккумулятор работает в наиболее тяжелых условиях, так как при пуске двигателя от него требуется выдавать едва ли не вдвое более высокий пусковой ток. Но это полбеды, ведь из-за морозов уменьшается емкость АКБ, а значит и стартер может нормально работать меньшее время, чем летом. Так, при температуре около нуля емкость аккумулятора снижается примерно на треть, а при температуре минус 18 градусов емкость падает уже вдвое. Теперь понятно, почему разряжается аккумулятор именно в сильные морозы.

Но уровень заряда АКБ влияет не только на способность автомобиля завестись в морозы, но и на физические состояние самой батареи. Дело в том, что чем ниже заряд, тем выше температура замерзания электролита. Если аккумулятор заряжен полностью, он не замерзнет и при минус 60, но при полном разряде замерзание может произойти и при нуле градусов.

В этом случае электролит превращается в лед, и из-за известных свойств воды увеличивается в объеме. Это приводит к «надуванию» АКБ, а иногда стенки батареи и вовсе разрушаются. Нужно сказать, что данный случай не является гарантийным, поэтому в зимнее время необходимо следить за состоянием автомобиля, и использовать специальное зимнее масло — это позволит не разряжать АКБ долгим пуском из-за загустевшего масла.

Если при замерзании аккумулятор не повредился, его необходимо отогреть до полного оттаивания электролита, и зарядить.

Быстрая зарядка АКБ

Иногда требуется зарядить аккумулятор очень быстро, буквально за два-три часа — возможно ли это? Да, возможно, что ежедневно доказывают многие автолюбители. Сокращение времени зарядки достигается простым увеличением зарядного тока — на практике ток выбирается в пределах 10 — 20 А.

Необходимо сказать, что этот способ не самый лучший — слишком высокий ток способствует быстрому износу АКБ. Но иногда просто нет иного выхода, и приходится рисковать батареей ради экономии времени.

Первая зарядка АКБ

Новый аккумулятор в большинстве случаев нежелательно сразу ставить на автомобиль — его нужно зарядить. Но если есть немного времени, но нет желания нести АКБ домой, то ее можно зарядить и от автомобильного генератора — достаточно поездить не менее часа в умеренном режиме.

Не допускается автомобиль с только что установленным аккумулятором сразу ставить на несколько дней в гараж или на стоянку — такой простой, особенно зимой, с большой долей вероятности приведет к разряду АКБ.

Если вы приобрели сухозаряженный аккумулятор, то вам в любом случае придется потратить некоторое время на приведение его в рабочее состояние.

Сколько заряжается аккумулятор, только что купленный в магазине? Как показывает практика — от трех до восьми часов. Зарядить его можно любым из описанных выше способов.

Иное дело — сухозаряженнаый аккумулятор. Сначала в него нужно залить электролит, подождать, пока пропитаются пластины (это длится от 15 минут до часа), затем долить электролит до нужного уровня, и ждать — примерно через полтора часа АКБ зарядится, это можно будет увидеть по «кипящему» электролиту.

Когда газовыделение прекратится, нужно проверить напряжение батареи, и если оно ниже необходимого, провести нормальную зарядку с помощью зарядного устройства. Если АКБ новая, то на все это потребуется 3 — 4 часа, но если аккумулятор пробыл в магазине свыше года, то на зарядку может потребоваться 6 — 10 часов.

Правильная зарядка аккумулятора — гарантия его долгой и стабильной работы, и этому делу нужно уделять большое внимание. Тем более, что при некотором навыке это не будет доставлять проблем и неудобств.

Как найти положительный провод на зарядном устройстве

У меня есть зарядное устройство TPLINK от моего старого маршрутизатора. Это почти новое, и я хотел бы использовать его для моего проекта регулятора 5V. Prboem является то, что я не знаю, какой из 2 проводов является положительным, а какой отрицательным. Если я подключу его неправильно, 3-х цветная заглушка в цепи взорвется.

Здесь вы можете найти несколько изображений:

https://www.dropbox.com/s/th96bs7m1prw9oi/2015-01-25%2021.33.27.jpg?dl=0 (наклейка на зарядном устройстве)

https://www.dropbox.com/s/7ef7b9ijj7co5s2/2015-01-25%2021.33.16.jpg?dl=0 (один из двух проводов имеет паттерн на нем. Это может быть положительным)

Характеристики зарядного устройства:

• Модель: T090085-2C1
• Вход: 100-240 В ~
• Выход: 9 В постоянного тока . 85 Ампер

Я знаю, что использование LM7805 с этим адаптером не очень эффективно, но я делаю это для науки 🙂

проезжий

Значок в нижней части первого рисунка показывает, что цилиндрический соединитель на этом проводе расположен в центре. Если вы обрезаете и у вас нет разъема, или у вас нет мультиметра, тогда возьмите любой светодиод и резистор от 500 до 1000 Ом, и проверьте провода, чтобы определить, какой из них положительный.

Ambiorix

Если у вас нет мультиметра или светодиода, вы можете рассмотреть альтернативный метод:

• Возьмите стакан воды и добавьте чайную ложку соли.
• Вставьте два провода в выходной разъем зарядного устройства 9 В
• Окуните другие стороны в стекло и держите их на расстоянии не менее 1 см друг от друга
• Пузыри появятся

=> Провод, где вы наблюдаете самый плотный пузырьковый поток, является минус полюсом.

Вы кстати тоже хотите посмотреть то или это .

Douwe66

Помимо обоих методов, описанных Passerby , вы также можете попробовать использовать мультиметр. Когда он показывает 9 В, красный провод от вашего мультиметра подключен к положительному проводу источника питания. Если он показывает отрицательный знак (9 В или -9 В), красный провод подключается к отрицательному проводу вашего источника питания, а черный — к положительному.

Скорее всего, вы обнаружите, что провод с белыми черточками на нем отрицательный.

Где плюс и минус у зарядного устройства

Любой аккумулятор от телефона имеет 3 контакта. Плюс и минус отмечены на корпусе аккумулятора. Обычно это два крайних контакта. Далее надо определить , где плюс и минус у зарядки. Если совсем нет никаких приборов, то надо налить в стакан воды и опустить туда провода. От минусового провода начнут отделяться мелкие пузырьки. Теперь присоединяем минус зарядки к минусу аккумулятора, а плюс к плюсу. Если аккумулятор совсем дохлый, то для полной зарядки потребуется полтора, два часа.

Самое сложное в этом деле, это найти где + и где — на проводах зарядного устройства.

Провода не маркируются, в этом нет смысла, ибо на конце разъём.

Вдоль проводов «проходимся» острым ножом, разъединяем провода и зачищаем их.

Перед нами два провода, где какой не ясно.

Берём сырую картошку (это конечно примитив, но работает, если есть тестер, лучше пользоваться им).

Втыкаем наши оголённые провода в картошку, ждём минут пять, в районе плюсового провода картошка чуть позеленеет (пятно зеленоватого цвета).

Сразу маркируем этот провод (это важно, если и дальше будем пользоваться этой зарядкой).

Можно вместо картошки использовать воду.

С батареей телефона всё проще, там есть маркировка плюс-минус.

Провода к батареи телефона удобно фиксировать скотчем.

В общем-то всё, включаем зарядное устройство в розетку и заряжаем телефон (его батарею, так точней).

А ещё лучше купить новую зарядку, или использовать только «родную» с проблемой в районе разъёма.

Из любого зарядного устройства можно сделать универсальную зарядку, просто обрезав разъём и оставив два провода — плюс и минус.

Далее нужно определить на каком проводе отрицательный заряд, а на каком положительный. Конечно это лучше всего сделать при помощи контрольно-измерительных приборов, но можно и народными способами при помои химико-физических явлений. Самые доступные и быстрые способы, это стакан солёной воды или сырая картошка. С стакан воды опускаем провода и от того провода, откуда будут пузырьки идти, будет отрицательный заряд (минус). с картошкой по другому, надо воткнуть провода и там, где будут вокруг провода зелёные выделения — это положительный заряд (плюс).

Далее найти на аккумуляторе (его лучше вытащить из телефона), где плюс и минус, там всегда они подписаны.

Останется только притиснуть оголённые концы проводов к клеммам аккумулятора и прижать их чем-нибудь.

Честно говоря такие ситуации бывают не часто. Вот у меня чаще накрывалось само зарядное устройство, а разъем оставался целым. Но если все- таки такая беда влучилась и вы потеряли разъем, то не стоит расстраиваться. Из собственного опыта здесь все просто Как говорится нужен только нож Зачищаете концы проводов и присоединяете к батарее -аккумулятору телефона. Необходимо отметить , что как и в других устройствах работающих с постоянным током плюс это красный проводок.

Вот так это выглядит на рисунке.

Конечно напряжение в данном случае небольшое, но лучше избегать короткого замыкания.

Да и конечно после того как вы к батареи подсоедините провода, ее надо поставить на мемсто в телефон.

Если есть зарядка, к примеру с оборванным штекером то нужно в начале сравнить характеристики зарядки и аккумулятора, чтоб совпадал вольтаж — допускается небольшое отклонение в +/-.

Далее нужно определить где у зарядки + и где -.

Как подсказали предыдущие ответы, это можно сделать тестером или даже при помощи стакана воды или разрезанной картошки.

С аккумулятором всё понятней на нём есть маркировка.

Далее цепляем провода при помощи прищепок или любого другого приспособления-зажима на аккумулятор и включаем в сеть зарядное.

Совет по зарядке таким способом, не заряжайте более 30 минут, пусть лучше не дозарядится, чем выйдет со строя или ещё лучше взорвётся!

Надо использовать китайскую зарядку — лягушку. Батарея вынимается из телефона и подключается к зарядке напрямую. Полярность для нее не важна. Нужно следить по индикаторам, чтобы мигали. Сами зарядки-лягушки дешевы, но потому что завалялись. Нужно найти у хорошего продавца. И, возможно, придется менять. А заряжать литие аккумуляторы без специальной зарядки опасно: могут взорваться.

К сожалению в вопросе нет информации, родное ли это зарядное устройство, или «приспособленное» то есть первое какое было под рукой. Самое верное это иметь рядом мультиметр. С прибором (умея им обращаться) вы гарантированно не выведете из строя не зарядное устройство, ни аккумулятор телефона.

Если штекер не подходит, или же его вообще нет, лучше конечно идентифицировать проводки зарядного устройства, где «+» а где «-» прозвонив наверняка. Одновременно нужно проверить выходное напряжение зарядного устройства. Оно должно соответствовать тому которым должен заряжаться телефон. Но это можно сделать и без мультиметра (тестера) при некоторой аккуратности в внимательному следованию нашим инструкциям.

Напряжение, можно узнать только по шильдику (табличке) на зарядном устройстве, если его нет, то только по накалу лампочки приблизительного вольтажа к 5 вольтам. Именно минимум пять вольт нужно для нормальной зарядки аккумулятора телефона. Можно взять шестивольтовую лампочку от мотоцикла или автомобиля, и посмотреть на степень ее накала.

Сразу скажу что отметите мысли заряжать телефон через стандартный порт, с помощью швейных иголок. Не все производители придерживаются обязательного отношения «плюс/минус» к «права/лева» Понятно, что плюсовой и минусовой провода всегда крайние, но где какой нам неизвестно. Поэтом не вставляйте иголки, можете перепутать или даже замкнуть.

Если у зарядного устройства нет штекера (разъема) потребуется извлечь аккумулятор из телефона что бы иметь свободный доступ к его клеммам.

Штекер, если он есть и не подходит, не торопитесь сразу отрезать и выбросить. Попробуйте его разобрать, это может облегчить поиск плюсового и минусового проводов. Если штекер micro usb то плюс и минус расположены вот так — на крайних контактах. На рисунке это цифра 1 (+) цифра 5 (-) —

В порядке надежностипростоты:
— Мультиметром
— Чтением этикетки БП (проще, но не всегда указано и не всегда правильно), если ее нет — часто по партнамберу в гугле можно найти мануал или описание
— Еще можно взять соответствующий резистор и светодиод
— Либо пьезо-пищалку, они тоже полярные
— Если делать нечего, можно намотать катушку из провода на карандаш и использовать компас
— Либо собрать простую схему и использовать язык (отказ от ответственности)

Вот еще два интересных способа (опять же отказ от ответственности) с исползованием электролитического конденсатора или химических реагентов:

— Assuming you have a decently powerful enough source, you can hook up a polarized electrolytic capacitor. If it leaks the magical grey smoke and/or pops, you hooked up the terminals backwards or your source exceeds the voltage rating of the cap. Otherwise, your power source is too wimpy to produce a dramatic effect, or the polarity is correct.
— Get a tub of a baking soda aqueous solution. You can use salt, but be careful about other noxious chemicals that will be created. Strong acids/bases work well too, but most are hard to get as a regular consumer. Stick two test tubes with open end down into the solution, both filled with the aqueous solution. Stick on terminal inside one test tube and the other inside the other test tube. After the test tubes have a good amount of gas collected, take a match, light it, and stick it in a test tube. The test tube which produces a noticeable wiff/mild explosion contained hydrogen and is the negative terminal.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых гаджетов, поддерживает зарядку через гнездо USB mini-USB или micro-USB. Правда до единого стандарта пока далеко и каждая фирма старается сделать распиновку по-своему. Наверное чтоб покупали зарядное именно у неё. Хорошо хоть сам ЮСБ штекер и гнездо сделали стандартным, а также напряжение питания 5 вольт. Так что имея любое зарядное-адаптер, можно теоретически зарядить любой смартфон. Как? Изучайте варианты распиновки USB и читайте далее.

Распиновка USB разъемов для Nokia, Philips, LG, Samsung, HTC

Бренды Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Распиновка USB разъемов на штекере

Если зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini-USB или micro-USB, то не нужно соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Распиновка USB разъемов для Iphone

У Айфонов контакты Data+ (2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 50 кОм, а с контактом +5V через резисторы 75 кОм.

Распиновка зарядного разъема Samsung Galaxy

Для заряда Самсунг Галакси в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Распиновка USB разъемов для навигатора Garmin

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм.

Схемы цоколёвки для зарядки планшетов

Практически любому планшетному компьютеру для заряда требуется большой ток — раза в 2 больше чем смартфону, и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер. Поэтому ставится отдельное гнездо (часто круглого типа). Но и его можно адаптировать под мощный ЮСБ источник питания, если спаять вот такой переходник.

Распиновка зарядного гнезда планшета Samsung Galaxy Tab

Для правильного заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка разъёмов зарядных портов

Вот несколько схем напряжений на контактах USB с указанием номинала резисторов, позволяющих эти напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать это значение.

Классификация портов Charger

• SDP (Standard Downstream Ports) – обмен данными и зарядка, допускает ток до 0,5 A.
• CDP (Charging Downstream Ports) – обмен данными и зарядка, допускает ток до 1,5 A; аппаратное опознавание типа порта (enumeration) производится до подключения гаджетом линий данных (D- и D+) к своему USB-приемопередатчику.
• DCP (Dedicated Charging Ports) – только зарядка, допускает ток до 1,5 A.
• ACA (Accessory Charger Adapter) – декларируется работа PD-OTG в режиме Host (с подключением к PD периферии – USB-Hub, мышка, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время OTG-сессии.

Как переделать штекер своими руками

Теперь у вас есть схема распиновки всех популярных смартфонов и планшетов, так что если имеете навык работы с паяльником — не будет никаких проблем с переделкой любого стандартного USB-разъема на нужный вашему девайсу тип. Любая стандартная зарядка, которая основывается на использовании USB, предусматривает использование всего лишь двух проводов – это +5В и общий (минусовой) контакт.

Просто берёте любую зарядку-адаптер 220В/5В, от неё отрезаете ЮСБ коннектор. Отрезанный конец полностью освобождается от экрана, в то время как остальные четыре провода зачищаются и залуживаются. Теперь берем кабель с разъемом USB нужного типа, после чего также отрезаем от него лишнее и проводим ту же самую процедуру. Теперь остается просто спаять между собой провода согласно схемы, после чего соединение изолировать каждое отдельно. Полученное в итоге дело сверху заматывается изолентой или скотчем. Можно залить термоклеем — тоже нормальный вариант.

Бонус: все остальные разъёмы (гнёзда) для мобильных телефонов и их распиновка доступны в единой большой таблице — смотреть.

определение полярности у батареи, почему нельзя путать полюса

Полярность аккумулятора 18650 Литий-ионные аккумуляторы 18650, 14500 и т.п. по виду очень схожи с пальчиковой батарейкой.

У литий ионного аккумулятора все так же, только выступ (положительный контакт) немного шире по диаметру, чем в батарейке. Так же вокруг положительного контакта аккумулятора, просматриваются маленькие отверстия. Отрицательный полюс так же плоский, как в батарейке.

В общем, если видите отверстия вокруг полюса — он 100% положительный, плюс, (+).

В данном случае рассматривается литий ионный аккумулятор без защиты. Банка защищенного аккумулятора выглядит точно так же, только будет больше по длине на толщину платы защиты.

Помимо этого, как и большинство элементов питания, литий-ионы имеют указания на корпусе, где плюс и минус.

Мультиметр или тестер (цифровой вольтметр) тоже поможет определить полярность. При измерении вольтажа, поднеся красный щуп к плюсовому контакту, а черный к отрицательному, на экране покажется вольтаж в банке. Если красный щуп поднести к отрицательному контакту, на экране появится «-» (минус) перед значением вольтажа.

Аккумуляторы типа 18650, 14500 и другие набрали серьезную популярность на нашей территории. Их можно использовать в мощных фонарях, электронных сигаретах и других устройствах. Однако, когда возникает надобность зарядить аккумулятор 18650, неопытные пользователи задают вопрос: а где плюс, где минус? На самом деле этот вопрос имеет место быть, так как не на всех аккумуляторах можно заметить соответствующие обозначения.

Где плюс, где минус на АКБ 18650

Сразу обращаем внимание! Аккумуляторы 18650 и другие, очень схожи с обычными пальчиковыми батарейками, соответственно вы можете постоянно ориентироваться на них.

Единственное отличие – это плюс, он явно выступает, смотрите на фото.

Вот так выглядит минус пальчиковой батарейки, ничего сложного нет.

Как правило, на пальчиковых батарейках всегда есть обозначения, но почему их не указывают на аккумуляторах – это достаточно серьезный вопрос.

Защита литий-ионных элементов

Чтобы обеспечить безопасность эксплуатации литий-ионных батарей, устанавливается специальная печатная плата, поддерживающая минимальное напряжение 2,54 В.

Плату припаивают непосредственно к контактам батареи, используя тонкую алюминиевую ленту. Обычно производители, выпускающие подобные литий-ионные изделия большими партиями, не устанавливают защитную плату. Все незащищенные батареи устанавливаются в приборы, оборудованные контролером заряда, например, ноутбука.

Защищённые литий-ионные батареи 18650 выпускаются в Китае. Они припаивают к незащищенной батарее плату защиты. Получившуюся конструкцию заворачивают в специальную термозащитную плёнку. Длина такой батарейки немного больше, ориентировочно на 1,52 мм.

Защищённые элементы устанавливаются в устройства, где отсутствует контроллер заряда. Самой распространенной считается установка таких элементов в светодиодные фонари. Защита не дает возможности литиевым элементам окончательно разрядиться.

Полезно знать! Установка защиты увеличивает длину литий-ионного аккумулятора 18650. Если устанавливается одновременно несколько элементов, прибавка суммируется.

Иными словами, набор этих батареек может не поместиться в фонарном корпусе. Он будет мешать плотному закрытию крышки с минусовым контактом.

Установленная защита не сможет защитить изделие от перегрева. Она выполняет только одну функцию – контролирует величину напряжения. Совершенно безопасно пользоваться аккумулятором 18650 не имеющим защиты, если устанавливается только один элемент. При установке нескольких элементов, установка защиты выполняется в обязательном порядке.

Как отличить полярность

Вот так выглядит положительный контакт на аккумуляторе:

Есть несколько рекомендаций, которые помогут понять, что это плюс:

1. Есть отверстия. Как правило, их четыре, но в некоторых модификациях они могут отличаться (встречаются они крайне редко).
2. Плюс всегда немного выступает.
3. Плюс не может быть плоским.

Минус на АКБ 18650 выглядит как показано на фото:

Как вы могли заметить – он плоский. Минусовый контакт не имеет никаких выпуклостей и отверстий, соответственно ориентируйтесь на это.

Советы на зиму

* В мороз, прежде чем повернуть ключ зажигания, включите дальний свет на 10¬15 секунд. Это поможет прогреть электролит и облегчит пуск двигателя.

* В сильные холода некоторые автомобилисты снимают аккумулятор на ночь и уносят домой, чтобы он не разрядился. Сомнительный вариант: ведь при этом обнуляются показания электронных приборов, а главное – бездействует противоугонная система.

* Если в морозы вы ездите только на короткие расстояния, не давая двигателю и батарее толком прогреться, то рискуете полностью посадить аккумулятор.

* Если двигатель на морозе сразу не заводится, не пытайтесь крутить стартер раз за разом – так вы быстро и окончательно разрядите аккумулятор. Между пусками делайте как минимум минутные паузы.

Чтать также: Ию цена отзывы аналоги

Что будет, если перепутать плюс и минус

Если вы случайно перепутаете плюс с минусом, то рискуете полностью спалить свое устройство. Так как оно начнет заряжать не свои полюса и аккумулятор практически сразу выйдет из строя. Хорошо, если он просто сломается, но существует вероятность, что он взорвется очень сильно, а это может спровоцировать и сильный пожар в доме.

Отмечая современные зарядные устройства, то они не будут заряжать, если перепутаны контакты, поэтому мы настоятельно рекомендуем использовать именно их. Лучше лишний раз переплатить свои средства, чем рисковать.

Заглядывайте в инструкции и каталоги

ЭТО САМЫЙ простой и надежный способ подобрать новый аккумулятор. Практически в каждой инструкции по эксплуатации автомобиля указан тип батареи, а то и конкретная марка, подходящая именно для вашей машины. И наоборот, всякий уважающий себя производитель аккумуляторов снабжает свою продукцию каталогом, где указаны модели батарей для определенных марок автомобилей. Однако здесь есть свои подводные камни. Технические данные в каталогах, разумеется, не могут учитывать погодные и дорожные условия, в которых будет эксплуатироваться данный автомобиль. Они основаны на том, что наиболее эффективно аккумулятор работает при температуре плюс 27-28о С. При этом предполагается, что режим движения автомобиля будет достаточно плавным, а запуски и остановки двигателя – не очень частыми. Поэтому, как мы уже говорили, в холодных регионах автовладельцы нередко перестраховки ради приобретают батареи чуть более мощные, чем указано производителем.

Способы определения полярности

Поскольку внешне аккумуляторы 18650 очень похожи на гальванические элементы типа АА и подобные им, определить полярность источника питания можно так же, как в случае с пальчиковой батарейкой. Существует два основных способа нахождения плюса и минуса: путем внешнего осмотра элемента или при помощи любого инструмента, которым можно измерить напряжение на полюсах.

По внешнему виду аккумулятора

Самый простой способ определения полярности 18650 — изучение маркировки, нанесенной на корпус изделия. На наклейке можно увидеть всю необходимую информацию, среди которой:

• типоразмер аккумулятора;
• название компании-производителя;
• емкость в мА·ч;
• номинальное напряжение.

Зарядный разъем в центральном коннекторе 510

Этот тип способа зарядки стремительно устаревает, он был крайне распространен и использовался достаточно успешно. Через 510 разъем заряжаются электронные сигареты eGo формата. Примерами таких устройств служат: Kanger Evod 650 mAh, Joyetech eCom-C Twist.

Единственным плюсом такой системы зарядки является отсутствие дополнительных отверстий и стыков на корпусе источника питания и его компактный размер.

• Первый минус – это необходимость разбирать устройство при каждой зарядке.
• Еще одним недостатком является обязательное наличие специального зарядного устройства.
• И последний недостаток – невозможность использования устройства во время зарядки.

Последствия неправильного использования батарейки

Чтобы полностью осознать, насколько важно уметь определять, где минус и плюс у аккумулятора 18650, нужно понять, что произойдет, если перепутать полярность. Главное последствие ошибки — короткое замыкание, при котором образуется цепь, состоящая только из источника питания, внутри него начинается движение электрического тока, который никуда не уходит. Далее происходит следующее:

1. Аккумулятор начинает нагреваться. Скорость нагрева зависит от многих факторов, в первую очередь от напряжения элемента. Из-за этого процесс принимает более стремительный и разрушительный характер, чем в случае с солевыми батарейками.
2. Давление в электролите растет.
3. Клапан на положительном полюсе выпускает избыточное давление. При этом начинает вытекать раскаленный электролит.
4. На воздухе скорость реакции возрастает. Начинается разрушение корпуса изделия.
5. Возможно возгорание лития.

Если неправильно определить, где плюс у аккумулятора 18650, изготовленного с нарушением технологии, последствия могут быть еще серьезнее. Защитный клапан может не сработать — в таком случае давление внутри корпуса будет накапливаться, из-за чего произойдет взрыв. Не очень мощный, но выплеснувшаяся при этом горячая кислота приведет к химическим и термическим ожогам, если попадет на кожу, а также может вызвать пожар. Ожоги могут быть очень тяжелыми, если электролит продолжит кипеть на воздухе.

Важно учитывать, что взрывается аккумулятор далеко не сразу, поэтому не следует паниковать. Пока он не нагрелся, его можно спокойно извлечь из устройства, затем нужно дать изделию остыть, после чего утилизировать. Если источник питания уже раскалился или из него потек электролит, нельзя пытаться отключить его, это приведет к ожогам. Лучший вариант — отойти подальше и подождать, пока аккумулятор не перестанет кипеть.

Таким образом, определить, где плюс и минус у 18650, довольно просто. Важно проверять полярность перед каждой ее установкой в какое-либо устройство, чтобы избежать опасных последствий.

Чтобы минимизировать риск порчи изделия, для его зарядки следует использовать качественное и современное зарядное устройство, оснащенное контролирующим чипом. Он не только защитит аккумулятор от опасного превышения напряжения, но и не будет подавать ток на элемент с перепутанной полярностью.

Первые электронные сигареты были очень простыми аппаратами со встроенным аккумулятором. Но развитие и неизбежная технологическая эволюция устройств привела к тому, что сейчас вам приходится выбирать не только цвет и форму вейпа, но и решать вопрос, будет батарейка встроена или нет, сколько аккумуляторов будет в вашем моде и какого они будут типа.

В этой статье мы рассмотрим все аспекты, которые вам нужно знать касательно модов со съемным аккумулятором, и вы непременно сможете подобрать себе устройство, подходящее именно вам.

Как заряжать мою электронную сигарету?

Мы уже выяснили, что способ зарядки зависит от конкретной модели Вейп девайса. Современные батарейные моды и электронные сигареты со встроенными аккумуляторами могут заряжаться только через разъем micro-USB. Примерами таких устройств служат Ijust 3, Eleaf Ipower 80W, Tesla Nano 100ВТ TC Steampunk.

Зарядка батарей электронных модов без разъема micro-USB (или если разъем не предназначен для зарядки) производится только во внешнем зарядном устройстве. Девайсы такого типа: Smoktech Koopor Mini 60W TC, Tesla Invader 3, SMOK GX2/4 KIT. Покупая такие устройства впервые, не забудьте приобрести для них зарядник от производителей Efest или Nitecore.

Внешние аккумуляторы

Внешние аккумуляторы для вейпов ничем не отличаются от аккумуляторов, которые вы используете для другой техники. Чаще всего моды предназначены для использования с аккумуляторами типа 18650.

Самое важное, с чем нужно определиться в первую очередь перед использованием сменного аккумулятора — найти у него плюсовой и отрицательный контакты. Впрочем, это так же важно, как и просто: отрицательная клемма всегда плоская, в то время как положительная чуть приподнята или представляет собой выступающий бугорок.

Введение

В этом году вышли замечательные бокс-моды, которые многие купили и используют на постоянке. Мы выбрали самые лучшие моды на два аккумулятора 18650, которые по мнению вейперов заслуживают отдельного внимания и присвоили им место в рейтинге за весь 2020 год. В список попали следующие бокс- моды Vaporesso Gen, Vandy Vape Swell, GeekVape Aegis X, Vaporesso Luxe, Voopo Drag 2, Eleaf iStick Mix и Famovape Magma. И хотя Драг 2 это новинка прошлого года, мод сильно востребован и сейчас, поэтому он единственный из выпуска 2020 года, кто попал в наш рейтинг. Каждому вейпу присвоили место.

Немного о химии аккумуляторов

Для начала обозначим, что аккумулятор — это химический источник тока, который можно использовать многократно. При разряде химические реакции происходят таким образом, что выделяется электричество. Реакции обратимы, и под действием тока возвращаются в состояние близкое к первоначальному — так происходит зарядка.

Когда вы выбираете аккумулятор для своего вейпа, нужно посмотреть маркировку. Это могут быть буквы ICR, IMR или другие.

Первая буква обозначает тип аккумулятора, в данном случае нужно выбирать те, где первая “I” или литий-ионные. Последняя буква R говорит о том, что аккумулятор можно перезаряжать. Средняя буква указывает на материал, из которого изготовлен катод — положительно заряженный конец аккумулятора (анод у всех литий-ионных аккумуляторов одинаковый). В зависимости от этой буквы свойства аккумулятора будут различаться. Рассмотрим 3 наиболее часто встречающихся типа.

ICR или литий-кобальтовый аккумулятор.

Катод этого типа аккумулятора состоит из кобальтита лития (LiCoO2). Аккумулятор отличается высокой удельной энергоемкостью (150-200 Вт*ч/кг). Чаще всего этот вид батареи применяется в мобильных телефонах, ноутбуках и цифровых камерах, а также в другой технике, где требуется большая емкость. Однако есть некоторые нюансы в вопросах, касающихся безопасности заряда. Для использования в моде необходима дополнительная защита, ограничивающая максимальный ток.

IMR или литий-марганцевый аккумулятор.

Катод этого аккумулятора состоит из кристаллической литий-марганцевой шпинели, более низкое сопротивление которой допускает высокий ток разряда, а также быструю зарядку. Однако удельная энергоемкость шпинели ниже, чем у кобальта. В результате данный аккумулятор типа 18650 может разряжаться силой 20-30А, способен выдерживать импульсы до 50А с умеренным теплообразованием. Вообще, батареи этого типа активно используются в медицинском оборудовании и электротранспорте.

INR или литий-никель-марганец-кобальт-оксидный аккумулятор.

Катод этих аккумуляторов содержит в себе никель, марганец и кобальт в различных пропорциях (поиск идеального соотношения все еще ведется). Тем не менее, у этих батарей много преимуществ, делающих их очень популярными. Никель и марганец сочетаются также, как и натрий с хлором в поваренной соли, когда каждый из компонентов имеет недостатки, а вместе они составляют хорошее соединение.

Так, никель обладает высокой энергоемкостью, но низкой стабильностью, что уравновешивает низкую емкость марганцевой шпинели, достоинством которой является низкое сопротивление.

Кобальт — дорогой материал, снижая его количество в батарее, мы снижаем ее стоимость.

Популярными среди вейперов являются такие аккумуляторы этого типа как Sony VTC 4 и 5, LG HE2 и Samsung 25R. Кроме того, мы можем встретить аккумуляторы этого типа в различных агрегатах, например, в электровелосипедах.

Характеристики батарейки 18650

Напряжение

В зависимости от разных видов и фирмы-изготовителя номинальное напряжение аккумуляторных батарей типа 18650 составляет от 3,6 до 4,3 В. У «пальчиковой» батарейки этот показатель 1,5 В. Поэтому для того, чтобы заменить самим применяемые одноразовые батарейки на аккумуляторы 18650, об этом нужно помнить.

Сколько ампер в аккумуляторе 18650

Сила тока, измеряемая в амперах (А), зависима от внутреннего сопротивления подключаемого аппарата. Допустимые значения тока указаны в технических характеристиках аккумулятора.

Эти величины составляют 0,5-1 А, и превышать их для ускоренной зарядки нельзя, так как может произойти их перегрев и даже взрыв. Хотя это высокотоковые устройства, чтобы не ошибиться, лучше использовать их только там, где они первоначально были установлены производителем техники.

Емкость батареи

Этот параметр указан на корпусе батарейки и составляет около 3200-3600 мАч. Показатель вместительности батареи определяет время ее работы до полной разрядки.

Размеры

Аккумуляторы несколько крупнее, чем «пальчиковые» одноразовые батарейки типа АА. Их диаметр составляет 18 мм. Длина зависит от типа исполнения (с защитой или незащищенные). Если есть плата защиты, длина увеличивается на 2-3 миллиметра.

Цвет

Эти элементы питания бывают разного цвета. Цвет корпуса не определяет ни его емкость, ни фирму-изготовителя. Можно покупать батареи любого цвета.

Основные плюсы

Существенные достоинства аккумуляторных батареек — это экономия денег и долгая работа без подзарядки, небольшие размеры и вес.

Общие размеры для вейпов

Большинство модов, которые сейчас представлены на рынке, предполагают использование аккумуляторов 18650, но есть некоторые исключения. Для очень компактных модов может быть нужен аккумулятор 18350 или 18500, которые различаются длиной. Для более массивных и мощных модов могут потребоваться аккумуляторы 26650, 20700 или 21700, заряда которых хватает на более долгое время, чем у 18650.

Обычно информацию о том, какой требуется аккумулятор, можно найти в инструкции, прилагаемой к вашему устройству, на сайте производителя или в карточке товара, если вы решили купить вейп в интернет-магазине.

Состав

Об источнике питания много может поведать маркировка, которая стоит перед типоразмером. Для примера рассмотрим маркировку ICR18650. О чем же данные символы могут поведать простому обывателю. На самом деле, о многом. Первая литера свидетельствует от том, что данный аккумулятор литийно-ионный. Вторая литера говорит о том, из какого материала выполнен катод. Конкретно в этом случае он выполнен из кобальта. Последняя литера указывает, что батарея заряжаемая. В большинстве случаев, в современных электронных устройствах для парения используются батареи с марганцевым катодом. Их маркировка выглядит таким образом – IMR. Данные энергоносители отличаются чуть меньшей емкостью, в сравнении с кобальтовыми, и чуть большей стабильностью в работе.

Самая главная наша задача — это понять, какой именно тип энергоносителей будет безопаснее всего использовать в мехмоде. Ведь неправильно выбранный тип батареи может привести к взрыву. Какой батарее отдать предпочтение – кобальтовой или марганцевой? На самом деле, ни одной из них. Идеальным решением будет использовать гибридные батареи. Это энергоносители нового поколения, в которых содержится марганец и кобальт одновременно.

Если вы ставите данный энергоноситель в свой атомайзер, вы не рискуете получить ожоги, вследствие разрыва батареи. Данные батареи производят такие всемирно известные компании, как Sony и LG.

Моды на несколько аккумуляторов

Современным вейперам порой бывает нужно слишком много мощности от их устройств. И удовлетворяя запрос потребителя, производители выпускают моды, в которые вставляется не 1 аккумулятор, а 2 или 3. Будьте внимательны, в таком случае надо использовать абсолютно одинаковые аккумуляторы не только по параметрам, но и по сроку использования. Другими словами, как вы их купили и впервые использовали вместе, так и используйте эту пару или тройку вместе до конца. Разряжаться они будут одновременно, соответственно, вы так же и заряжать их будете. Не используете их по отдельности и меняйте их также вместе, если требуется замена.

Почему это важно? Если вы используете мод, который работает от двух или более батарей, то предполагается, что нагрузка на них распределяется равномерно. В случае, если одна батарея старше, она не будет воспринимать нагрузку также хорошо, как та, которая использовалась меньше. В результате более молодая батарея будет брать на себя больше нагрузки. Иногда это заканчивается не очень хорошо. Еще одна вещь, которую стоит учитывать, заключается в том, что в некоторых модах предполагается последовательное соединение батарей. В этом случае на одну из батарей приходится большая нагрузка, чтобы исправить ситуацию, нужно переставлять батареи местами время от времени.

Как зарядить аккумулятор 18650

Вариант зарядки аккумулятора 18650.

Чтобы зарядить аккумуляторы, нужно приобрести зарядное устройство. Оно бывает как на одну ячейку, так и на несколько. В последнем случае можно одновременно заряжать несколько батареек. На зарядном устройстве отображаются параметры и процент зарядки. Зарядка первоначально происходит при минимальном значении тока, затем ток возрастает до значений, равных половине или целому значению емкости, выраженной в амперах. Норма напряжения при полной зарядке аккумулятора указана в технических характеристиках.

Как зарядить без зарядного устройства

Это можно сделать, если есть 18650 с разъемом для подключения зарядника от смартфона. Прорезь для него находится на корпусе, возле положительного полюса.

Второй конец зарядника подключается к специальному разъему на ноутбуке или стационарном компьютере, существующем для зарядки внешних устройств, т.е. к тому же разъему, от которого заряжается смартфон. Время зарядки не должно превышать 3 часов, так как может произойти перезаряд и нагрев батарейки (если это незащищенный аккумулятор).

Зарядное устройство для батареек

Есть много модификаций зарядников — от самых простых, с одной ячейкой, до самых сложных, «умных», у которых есть реле для отключения, индикаторы заряда и т.п. При выборе необходимо исходить не только из соображений бюджета, но и их технических характеристик, вариантов использования.

Что делать, если 18650 не заряжается

Все проверить:

1. Срок использования. Возможно, что он уже истек и батарейка пришла в негодность.
2. Качество контакта между устройством для заряда и полюсами батареи. Окисл, ржавчина и т.п. — могут быть причиной отсутствия заряда.
3. Измерить тестером напряжение. Его минимальное значение должно равняться 2,4 В и выше. Если аккумулятор разрядился ниже этой величины, то восстановить батарею невозможно. Это может быть, если аккумулятор давно не заряжали. Нужно делать это регулярно.
4. Если устройство заряжали уже много раз (больше, чем позволяют технические характеристики), это тоже может быть причиной такого явления.

Как зарядить аккумулятор 18650 зарядкой от телефона

С помощью зарядного устройства от смартфона можно произвести заряд батареи. Для этого нужно иметь батарейку с разъемом для подключения зарядника, либо особую плату заряда, имеющуюся в продаже. В последнем случае припаивают провода, соблюдая полярность, к плате и заряжаемой батарее и подключают зарядку к разъему, который находится на плате.

Как сделать зарядник для батареек

Для того чтобы самим сделать заряжающее устройство, необходимо использовать любой источник питания, который создаст ток 0,5-1 А при напряжении 3-4,2 В. Чтобы с нуля собрать подобную схему, нужно обладать некоторыми знаниями в электротехнике, поэтому проще использовать готовые зарядные устройства для аккумуляторов либо использовать зарядку от смартфона.

Безопасность батареи

Если вы уверены, что выбрали батарею, подходящую по типоразмеру в ваш мод, самое время проверить, будет ли безопасно ее использование вместе с этим устройством. Моды с регулируемой мощностью обычно оснащены встроенной защитой, которая не позволит вам слишком сильно нагружать аккумулятор. Однако, про безопасность батареи забывать не следует .

Как узнать безопасна ли батарея?

Ключевым фактором в вопросе безопасности батареи является предельная сила тока, которую вы можете получить от аккумулятора. Обычно эта информация доступна в магазине, где вы приобретали батарею, но также она есть и в интернете. Вам нужно посчитать, сколько ампер вы будете “запрашивать” у аккумулятора. Это можно сделать при помощи закона Ома, поделив мощность на минимальное используемое напряжение. Если вы не хотите считать сами, воспользуйтесь одним из калькуляторов, предлагаемых в интернете.

Токоотдача

С составом и размером энергоносителей все предельно ясно. Теперь рассмотрим следующий важный вопрос – токоотдача. Если сопротивление вашего испарителя требует 30 – 34 А и более, что делать в таком случае? Токоотдача – это очень важная характеристика батареи. Эти данные показывают, какое количество тока батарея способна безопасно отдать. Для этого существуют маркировки так называемой пиковой токоотдачи. Если эти данные не отображены на этикетке энергоносителя, ищем маркировку с значением С. К примеру, 1С при максимальной емкости в 2100 мА, свидетельствует о том, что данный тип энергоносителя имеет пиковую токоотдачу в 2,1 А. Если же какая-либо маркировка на аккумуляторе отсутствует, в таком случае лучше воздержаться от использования данного типа энергоносителя.

Чтать также: Спиртные напитки на рабочем месте

На современном рынке можно приобрести десять видов энергоносителей для различных устройств – начиная от ноутбуков, заканчивая фонариками. Так вот, данные батареи ни в коем случае нельзя использовать в мехмодах. Они категорически не подходят для этих устройств. Необходимо выбирать энергоносители, основываясь исключительно на вышеприведенной информации. Обращайте внимание только на марки проверенных и известных производителей — только так вы сможете обеспечить себе безопасность во время процесса парения.

К вопросу безопасности отнеситесь крайне ответственно. Вставляйте в мехмод только батареи, обладающие необходимой предельной мощностью, в соответствии с данными сопротивления и потребляемого напряжения.

ПЕРВЫЕ аккумуляторы в корпусах из тяжелого и хрупкого эбонита назывались “обслуживаемыми”, потому что их конструкция позволяла доливать и менять электролит, а также устанавливать новые блоки пластин вместо пришедших в негодность. В наши дни такие устройства уже не применяются.

В автомагазинах можно найти “малообслуживаемые” батареи. Прежде чем установить под капот, в них следует налить электролит и подзарядить.

Большинство же аккумуляторов для современных легковых автомобилей относится к категории “необслуживаемых”. Они продаются уже готовыми к эксплуатации, абсолютно герметичны, виброустойчивы и практически не требуют к себе внимания до окончания срока службы. Правда, в случае неисправности такая батарея не подлежит ремонту, ее можно лишь заменить на новую.

Регулируемые и нерегулируемые моды

До сих пор мы говорили о так называемых регулируемых модах, то есть устройствах с переменными мощностью и/или напряжением, в которых защитные функции не дадут вам сделать ничего опасного.

Также есть и нерегулируемые моды, о которых у нас есть отдельная статья. Для таких устройств рекомендации выше гораздо важнее. Вы должны быть уверены, сколько просите тока от своего аккумулятора, и убедиться, что он не превышает безопасное значение.

Нужную величину мы опять же будем считать по закону Ома, как отношение максимального напряжения к сопротивлению спирали или испарителя. Но вы также можете воспользоваться специальным калькулятором, чтобы проверить себя.

Нюансы установки

СУЩЕСТВЕННЫЙ нюанс: батареи, разработанные для автомобилей, сертифицированных в Европе, не всегда годятся для моделей из других частей света. У некоторых японских машин клеммы аккумуляторов заметно тоньше; у американских они расположены не на верху батареи, а сбоку и крепятся к проводам резьбовым соединением.

При покупке аккумулятора непременно следует учитывать ее полярность, то есть расположение клемм “плюс-минус” на корпусе. Если у повернутой к вам лицевой стороной батареи (где обычно располагается фирменная наклейка) клемма со знаком “+” находится слева, такую полярность принято называть “прямой”. А если “+” расположен справа – “обратной”.

Почему это важно? Потому, что контактные провода довольно коротки, и если полярность батареи им не соответствует, то установить ее будет проблематично – длины проводов может просто не хватить. А поставить батарею “лицом” в другую сторону обычно не позволяет конструкция посадочного места.

Последовательное или параллельное соединение в нерегулируемых модах

У нерегулируемых модов, в которые устанавливается 2 и более батарей, есть еще один нюанс, который стоит учитывать, — как соединяются аккумуляторы: последовательно (на одной стороне аккумуляторного отсека разноименные концы батарей) или параллельно (батареи устанавливаются одинаково).

Если мы имеем дело с последовательным, то напряжение удваивается, а предельная сила тока не меняется. Если же говорим о параллельном соединении, то напряжение остается без изменений, а сила тока распределяется между батареями одинаково.

Параллельное соединение считается более безопасным, но любители больших облаков пара обычно предпочитают последовательное подключение аккумуляторов.

Как сделать батарею из аккумуляторов 18650

Для этого следует соединить полюса батареек . При последовательном способе соединения каждый положительный полюс соединяется с отрицательным. При параллельном соединении наоборот — плюс соединяется с минусом.

Применяются оба способа в зависимости от целей и задач, преследуемых при создании батареи. В первом случае соединение применяется, когда нужно, чтобы в нужный момент включалась вся сборка. Во втором случае можно включать тогда, когда это требуется, необходимое число аккумуляторов.

Выбираем отличную батарею для вейпа

Теперь, когда мы знаем все, что нужно знать о безопасности, поговорим о том, а как из нескольких вариантов аккумуляторов выбрать лучший, по каким критериям мы можем об этом судить.

Важных критериев не так уж много: емкость, предельная сила тока и температура аккумулятора при работе. В идеале нам нужна батарея с высокой емкостью, высоким током, которая работает без сильного нагревания. Но идеала не существует и тут тоже нужно пойти на компромисс.

Емкость батареи — это число, которое стоит рядом с буквами мАч (mAh), По этому параметру можно судить о том, как долго батарея будет работать между зарядами в идеальных условиях. Например, батарея 2000 мАч будет отдавать ток силой 1А непрерывно в течении 2 часов, но так никогда не бывает. Поэтому этот пункт служит больше для сравнения батарей: у какого аккумулятора емкость больше, тот заряжать понадобится реже. Но максимальная емкость обычно накладывает ограничения на предельный ток.

Как мы узнали ранее, это значение говорит нам о том, ток какой силы мы можем извлекать из аккумулятора продолжительное время. В вейпинге очень популярны высокотоковые аккумуляторы 20 — 30А, аккумуляторы с током выше встречаются реже.

Низкая температура аккумулятора

Батареи IMR и INR нагреваются в процессе работы меньше, чем другие виды аккумуляторов. Однако вейперы чаще предпочитают батареи с никелем из-за их высокой выходной мощности при той же безопасности, что и марганцевые.

Акки для механических сингл-подов и механических боксов (для ежедневного использования)

Аккумуляторы 18650 для электронных сигарет, какие лучше? О, да! Это один из самых часто обсуждаемых вопросов на соответствующих форумах. Сердцем абсолютно любой электронной сигареты является аккумулятор.

Именно от этого конструктивного элемента зависит работа всего девайса, а также продолжительность его использования между подзарядками. Моделей и типов – огромное количество, и чтобы определиться, какой батареей оснастить свой вейп, предлагаем вам погрузиться в тему аккумуляторов 18650.

Немного про 18650

При выборе источника питания для электронной сигареты многие вейперы уделяют много внимания именно емкостным характеристикам устройства. Однако, это не совсем правильный подход.

Более внимательно нужно относиться к выбору величины подачи номинального тока. Под каждый вид подбирается оптимальная категория. Благодаря такому подходу обеспечивается более длительная и качественная работа аккумулятора.

Производители выделяют такие типы, каждый из которых подходит для конкретной цели:

1. Тип А. Характеризуется наибольшей емкостью – до 3500 мАч. Но при этом показатели номинального тока здесь самые низкие – не выше 10А. Мехмоды – 0,4 Ом.
2. Тип В. Объем таких акков достигает отметки в 3000 мАч, а подача номинального тока – 15А. Мехмоды – 0,4-0,27 Ом и выше.
3. Тип С. Емкость – 2500 мАч, ток разряда – 20А. Механические моды – 0,26-0,19 Ом и выше.
4. Тип D. Показатели емкости – 2000 мАч, номинальный ток – 25А. Мехмоды – 0,18-0,16 Ом и выше.
5. Тип Е. Модели этой категории характеризуются наименьшим объемом – всего 1500 мАч, но при этом величина подачи номинального тока здесь самая высока – целых 30А. Мехмоды – 0,14-0,12 Ом и выше.

5 типов аккумуляторов.

Используя аккумуляторы типа Е, можно быть абсолютно спокойным в плане эксплуатации девайса: он не взорвется у вас в руках и не будет сильного перегреваться. Но при этом такой источник питания придется очень часто подзаряжать.

Ситуация с точностью до наоборот при использовании акка типа А – обеспечивает продолжительную работу в активном использовании, но при этом крайне плохо реагирует на перегрев, механические повреждения и прочие «внештатные» ситуации. Так какие же батареи типа 18650 лучше для вейпа?

Для мехмодов выделяют главный недостаток – аккумулятор. У таких электронок используется взрывоопасный источник питания, та что другой раз страшно поднести прибор к лицу. Причина скрывается в избыточной нагрузке.

Большинство вейперов считают механические моды облегченным вариантом. Однако, для безопасного эксплуатирования необходимо понимать процессы и знать их возможные последствия. Эксперты крупнейших производителей подобных товаров (Panasonic, Sony, LG, Samsung) не рекомендуют использовать такие аккумуляторы для электронных сигарет.

С первоначальной комплектацией электронок проблем подобного плана не было. Вейпер понимал, что безопасно парить ее и подзаряжать от электросети. Как только на рынке появились первые мехмоды, количество несчастных случаев начало резко увеличиваться.

Понятие «незащищенный» очень расплывчатое.

Не всегда понятно, что производитель подразумевает под ним. Иногда фирмы-изготовители вкладывают в это понятие смысл того, что при изготовлении аккумуляторов используются безопасные химические соединения.

Важно! Чтоб обезопасить процесс парения и, соответственно, свое здоровье от неприятных взрывоопасных ситуаций, отдавайте предпочтение аккумуляторам, оснащенным защитной платой.

Без защитных схем такие источники питания целесообразно использовать для фонариков или других, менее требовательных, устройств.

Если говорить о качественной, сертифицированной продукции, то таковые не оснащаются спаянными источниками питания. Этот вид батарей способствует повышению входного напряжения, но при этом усиливает возможность наступления взрывоопасной ситуации.

В качестве примера можно провести аналогию с ноутбуками, которые оснащаются исключительно спаянными аккумуляторами. Нужно помнить о том, что только официальные дилеры производителей предлагают на рынке качественный товар и только они несут ответственность за поставляемую и реализуемую продукцию.

Правильно подобранный источник питания для электронной сигареты – это не только качественная работа всего гаджета, но и безопасность вейпера. Поэтому при выборе следует обращать внимание не только на функциональность и эксплуатационные характеристики девайса, но и ориентироваться на химический состав аккумулятора.

Важно! Если вы пользуетесь механическим модом, то батарея обязательно должна оснащаться защитной платой. Это гарантия того, что во время парения вейп не взорвется у вас в руках.

За последние несколько лет механические сингл-моды достигли небывалой ранее популярности на отечественном рынке и пока на горизонте нет ни одного конкурента, который смог бы сместить эти девайсы с лидирующей позиции.

В силу того, что в работе таких гаджетов нет ни единого намека на электронику, да и какие-либо ограничения в плане эксплуатации отсутствуют, они требуют у себе наивысшего внимания и знаний в области матчасти.

К счастью вейперов, кто любит попарить мехмод, современный рынок предлагает им несколько вариантов батарей, которые можно смело назвать «золотой серединкой» — и работают сравнительно продолжительное время, и могут выдерживать высокие показатели номинального тока. Именно о таких мы сейчас с вами и поговорим.

Sony VTC5A

Согласно тестированию Mooch415, эксплуатационные характеристика этого аккумулятора имеют следующий вид:

• заявленные характеристики энергоемкости – 2500 мАч;
• фактические показатели – 2500 мАч;
• заявленные характеристики подачи номинального тока – 25А;
• фактические показатели подачи номинального тока – 25А;
• температурные показатели на постоянных токах при 15, 20, 25, 30 и 35А – 61°С, 73°С, 83°С, 92°С и 105°С;
• доступность приобретения в интернет-магазинах – очень низкая (в свободной продаже на сайте Nkon.nl).

Тут хочется сказать, что ребята из компании Sony умеют изготавливать отличного качества аккумуляторы. И еще бы: именно под брендом этой фирмы в 1992 году был выпущен первый литий-ионный аккумуляторный блок, которые можно перезаряжать.

Оснащенный таким акком механический мод будет словно пчелка, и даже на сопротивлениях в 0,1 Ом нет необходимости носить при себе целый арсенал заряженных батарей.

LG HD2C

Показатели батареи:

• заявленные характеристики энергоемкости – 2100 мАч;
• фактические показатели – 2200 мАч;
• заявленные характеристики подачи номинального тока – 15А;
• фактические показатели подачи номинального тока – 25А;
• температурные показатели на постоянных токах при 15, 20, 25, 30 и 35А – 63°С, 74°С, 83°С, 92°С и 101°С;
• доступность приобретения в интернет-магазинах – очень низкая (нужно потрудится, чтоб отыскать этот агрегат!).

HD2C является успешным последователем достаточно неплохой модели HD2. По емкостным характеристикам этот аккумулятор немного уступает VTC5А. Находится в этой категории по одной простой причине – прочих батарей для «механики», эксплуатационные характеристики которых схожи с моделью VTC5А, не нашлось.

Обратная сторона «качелей» акков для плат. На любом «правильном» соревновании по клаудчейзингу необходимо выступать на мехмоде (как правило, для этих целей используется девайс с сопротивлением не ниже 0,1 Ом).

После глубокого вдоха участник должен выдать как можно больше пара за определенный временной промежуток. Причем чем меньше времени он на это потратит, тем выше его результат, ведь именно по этому критерию определяется победитель.

В силу того, что высокая автономность в данной ситуации не имеет никакого значения, емкостные характеристики можно «скрутить» и приподнять планку производительности. Для таких целей великолепно подходит вся НВ-серия аккумуляторов, предлагаемых компанией LG.

Весь модельный ряд этой серии спокойно выдерживает импульсную нагрузку свыше 45А и «просаживаются» в напряжении намного меньше, чем любая батарея другой категории. Но при этом емкостные характеристик у таких акков жутко низкая – всего каких-то 1500 мАч (1600 мАч у желтых НВ4).

Основная проблема аккумуляторов НВ-серии – отсутствие в свободной продаже. Поэтому если вам нужна именно такая батарея, то придется очень хорошо потрудится, чтоб найти ее в онлайн-магазинах. К примеру, некоторые модели можно заказать с доставкой в нашу страну на голландском сайте Nkon.nl.

LG HB2

Эта категория аккумуляторов отличается следующими показателями:

• заявленные характеристики энергоемкости – 1500 мАч;
• фактические показатели – 1500 мАч;
• заявленные характеристики подачи номинального тока – 30А;
• фактические показатели подачи номинального тока – 30А;
• температурные показатели на постоянных токах при 20, 25, 30, 35 и 40А – 66°С, 70°С, 79°С, 85°С и 87°С;
• самая высокая безопасная импульсная подача номинального тока – 45А;
• доступность приобретения в интернет-магазинах – очень низкая (нужно постараться, чтоб достать это устройство!).

Эта модель является самой слабой из всех представленных в этой категории. Сгодится, если отсутствует другая альтернатива, и не более того.

LG НВ4

Что предлагает нам это устройство:

• заявленные характеристики энергоемкости – 1500 мАч;
• фактические показатели – 1500 мАч;
• заявленные характеристики подачи номинального тока – 30А;
• фактические показатели подачи номинального тока – 30А;
• температурные показатели на постоянных токах при 20, 25, 30 и 35А – 65°С, 72°С, 78°С, и 68°С;
• самая высокая безопасная импульсная подача номинального тока –60А;
• доступность приобретения в интернет-магазинах – очень низкая.

Покупка батарей

Доверие к заявленному максимуму

Как мы уже определили, параметром, определяющим безопасность использования батареи, является предельная сила тока. Но можем ли мы верить тому значению, что указано на упаковке? Как правило, даже если на батарее заявлено 30А, то это значение никогда не достигается, значениям же меньше верить можно.

Батареи выглядят довольно просто: часто они одноцветные, а маркировка напечатана прямо на них. Поэтому их часто подделывают. Самый надежный способ избежать этого, а значит, обезопасить себя, совершать покупки только в надежных магазинах.

Как расшифровывается маркировка

В качестве примера можно рассмотреть литий-ионную батарею ICR18650-26F M.

1. Первый символ «I» используется на всех элементах данного типа, которые создаются по одной технологии;
2. Вторая буква позволяет понять, из какого материала выполнен катод. Для литий-ионных батарей это может быть кобальт – С, марганец – М, железофосфат – F;
3. Следующая буква – R – расшифровывается как аккумулятор;
4. Цифры 18650 можно разделить на два блока: 18 и 65. Это длина и диаметр соответственно;
5. Последняя цифра 0 – это форма, то есть цилиндр.

При этом у различных производителей маркировка может сильно отличаться.

Хорошее зарядное устройство

Помимо того, что аккумуляторы должны быть качественными, от надежного производителя, вам стоит обратить внимание и на то, как вы их будете заряжать. Правильное зарядное устройство защитит ваши аккумуляторы от перезаряда. Самое главное, чтобы зарядное устройство автоматически отключалось, когда батареи полностью заряжены.

Обратите внимание на то, что вы можете у нас на сайте купить зарядные устройства производителя Nitecore — одного из лучших производителей зарядных устройств.

Зарядка аккумуляторов в отдельном устройстве

Большинство электронных плат, установленных в моды электронных сигарет с мощностью 150 Ватт и более, не способны справиться с зарядкой аккумуляторов внутри устройства, так как зарядка двух или трех батарей 18650 может перегреть и сжечь плату. Поэтому, даже при наличии в таком электронном моде разъема micro-USB, заряжать его аккумуляторы нужно во внешнем зарядном устройстве. Некоторые производители специально вносят в инструкцию пункт, гласящий «Разъем micro-USB предназначен исключительно для обновления ПО»

Внешние устройства для перезарядки аккумуляторов как правило работают «от розетки», поскольку им требуется большее напряжение, чтобы заряжать сразу несколько аккумуляторов типоразмера 18650. В таких зарядных станциях устанавливается специальная электроника, полностью контролирующая процесс и делающая его максимально качественным.

Одни из наиболее известных производителей, выпускающих надежные и качественные зарядные устройства, являются компании NItecore и Efest. Выпущенные ими зарядники отвечают всем необходимым стандартам и прекрасно справляются со своей работой. На сегодняшний день самым популярным среди них является:

Зарядное устройство Efest LUC V4 – универсальная станция для питания аккумуляторных батарей разных типоразмеров. Вы можете одновременно устанавливать аккумуляторы разного типа. Гаджет оборудован всевозможными защитами, предотвращающими неприятные ситуации при зарядке АКБ. ЗУ имеет компактные размеры, поэтому не займет много места в вашей сумке или на рабочем столе.

• Внешнее зарядное устройство, оборудованное необходимой электроникой, осуществляет перезарядку максимально правильно, увеличивая срок службы батарей.
• Заряжаемые внешне аккумуляторы имеют одинаковый вольтаж, что обеспечивает лучшую производительность.
• Если у вас больше одного комплекта батарей к девайсу, можно зарядить аккумуляторы «про запас».

• Такой способ зарядки требует наличия розетки, что не всегда удобно.
• Устройства имеют относительно крупные размеры и носить их с собой действительно неудобно.

Как проверить емкость АКБ

Существует несколько эффективных способов узнать емкость любого аккумулятора. Некоторые из них не требует особых затрат или специальной аппаратуры, а только нехитрые математические вычисления.

Точность таких методов не так высока, как при использовании специальных устройств, однако они позволяют узнать приблизительную емкость. Для многих этого будет достаточно.

Итак, для вычисления емкости бесплатным методом необходимо использовать известный ток. В характеристиках аккумулятора имеется информация о токе. Батарея, имеющая емкость 3600 заряжается на протяжении 36 часов током 100 мАч. Это значит, что конечный результат получается за счет перемножения двух составляющих: времени и тока. Поэтому, зная, сколько требуется для полной зарядки, можно узнать емкость.

Для измерения емкости другим способом, необходимо будет потратить деньги. Существует множество интеллектуальных зарядных устройств, с помощью которых можно быстро измерить емкость. Их можно приобрести в специализированном магазине или на aliexpress. Они используются для измерения различных показателей, а не только емкости.

Устройство измеряющее реальную емкость

Для осуществления третьего способа понадобятся такие детали, как АКБ, часы, амперметр с фонариком. Необходимо вставить батарейку в фонарик, включить его на максимальную мощность. Амперметр необходимо для измерения тока. Если фонарик будет светить 20 часов с потреблением тока в 100 мА, то получаем 20*100= 2000 мАч.

Запуск автомобильного аккумулятора от внешнего источника | Инструкции и видео | Autobatteries.com.

Ваша машина не заводится. Что теперь? Может показаться, что ваша батарея разряжена, но если свет и электрические системы все еще работают, вашей батарее может просто потребоваться запуск от внешнего источника. Выполните следующие действия, чтобы зарядить аккумулятор и вернуться в дорогу.

Как запустить автомобильный аккумулятор от внешнего источника

Изучите простые шаги по запуску аккумуляторной батареи автомобиля.

ШАГ 1: Найдите кабели-перемычки (переходные провода)

Прочтите и соблюдайте информацию о безопасности и обращении на этом веб-сайте, а также о соединительных кабелях.Вам понадобится набор соединительных кабелей и другой автомобиль с заряженным аккумулятором. Вы можете найти кабели в магазинах автозапчастей, на заправках или практически везде, где вы покупаете автомобильные запчасти.

ШАГ 2: Припаркуйте автомобиль, который необходимо завести от внешнего источника, рядом с автомобилем с исправным аккумулятором.

Припаркуйте автомобиль с исправным аккумулятором рядом с автомобилем с разряженным аккумулятором. Поднимите автомобиль достаточно близко, чтобы кабели легко доходили от аккумулятора одного автомобиля до аккумулятора другого.Выключите оба двигателя и откройте капоты или багажники, в зависимости от того, где в автомобиле расположены аккумуляторные батареи.

ШАГ 3: Найдите красный (положительный) и черный (отрицательный) выводы батареи

Найдите батареи и их клеммы. Каждая батарея имеет две металлические клеммы. Один отмечен положительным (+), другой отрицательным (-). В наборе перемычек также есть положительный и отрицательный кабели. Красный — положительный (+), черный — отрицательный (-).Никогда не подключайте красный кабель к отрицательной клемме аккумулятора или к автомобилю с разряженным аккумулятором.

ШАГ 4: Разряженная батарея: Определите металлическое заземление

Определите металлическое заземление в автомобиле с разряженным аккумулятором. Можно использовать металлический каркас автомобиля.

ШАГ 5: Разряженная батарея: Подсоедините положительный вывод перемычки к положительной клемме

Подсоедините положительный зажим кабеля к положительной (+) клемме разряженной аккумуляторной батареи.

ШАГ 6: Аккумулятор исправен: подключите другой положительный вывод перемычки к положительной клемме

.

Подсоедините другой положительный зажим кабеля к положительной (+) клемме заряженной аккумуляторной батареи.

ШАГ 7: Аккумулятор исправен: подключите отрицательный вывод перемычки к отрицательному выводу

Подсоедините зажим отрицательного кабеля к отрицательной (-) клемме заряженной аккумуляторной батареи.

ШАГ 8: Разряженная батарея: подсоедините другой отрицательный вывод перемычки к металлическому заземлению

Подключите другой отрицательный зажим к металлической массе автомобиля с разряженной аккумуляторной батареей.Вы можете использовать блок двигателя или другую металлическую поверхность автомобиля вдали от аккумулятора. Это последнее соединение, которое вам нужно установить.

ШАГ 9: Автомобиль с разряженной батареей: Заведите автомобиль

Заведите автомобиль с заряженным аккумулятором. Подождите одну-две минуты и попробуйте завести машину с разряженным аккумулятором.

Если автомобиль заводится:

Снимите черный отрицательный зажим с земли автомобиля, нуждающегося в прыжке.

Снимите черный отрицательный зажим с вспомогательного автомобиля.

Снимите красный положительный зажим с вспомогательной машины.

Снимите красный положительный зажим с ранее остановленного автомобиля.

Если автомобиль не заводится:

Подождите несколько секунд и повторите шаг 9.

Мы рекомендуем полностью зарядить аккумулятор при первой возможности после запуска от внешнего источника.

Напряжение

— Как найти положительный провод на настенном зарядном устройстве. Напряжение

— Как найти положительный провод на настенном зарядном устройстве.

Сеть обмена стеком

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

2. 0
3. +0
6. Авторизоваться Зарегистрироваться

Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил 6 лет, 5 мес. Назад

Просмотрено 21к раз

\ $ \ begingroup \ $

У меня есть настенное зарядное устройство TPLINK от моего старого роутера.Он почти новый, и я хотел бы использовать его в своем проекте регулятора 5V. Проблема в том, что я не знаю, какой из 2 проводов положительный, а какой отрицательный. Если я подключу неправильно, 3 полюсных заглушки на цепи взорвутся.

Характеристики зарядного устройства:

• Модель: T0
• -2C1
• Вход: 100-240 В ~
• Выход: 9 В постоянного тока 0,85 А

Я знаю, что использование LM7805 с этим адаптером не очень эффективно, но я делаю это для науки 🙂

Дэйв Твид

1,977 22 золотых знака 2112 серебряных знаков365365 бронзовых знаков

Создан 25 янв.

\ $ \ endgroup \ $ 8 \ $ \ begingroup \ $

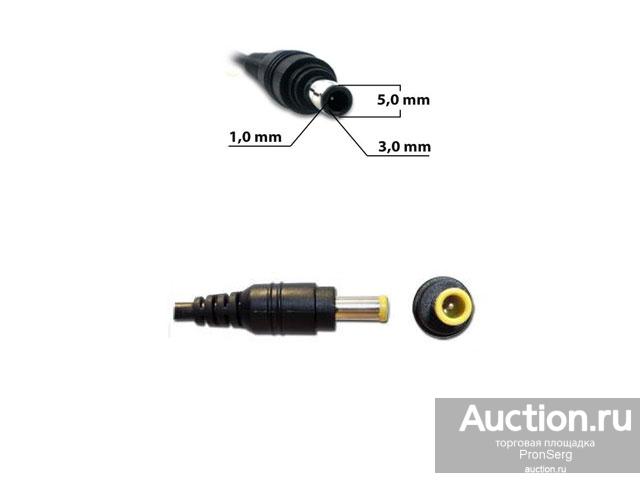

Значок внизу первого рисунка показывает, что цилиндрический соединитель на этом проводе имеет положительный центр.Если у вас нет разъема или у вас нет мультиметра, возьмите любой светодиод и резистор от 500 до 1000 Ом и проверьте провода, чтобы увидеть, какой из них положительный.

Создан 25 янв.

Прохожий

65.5k66 золотых знаков7373 серебряных знака179179 бронзовых знаков

\ $ \ endgroup \ $ 1 \ $ \ begingroup \ $

Если у вас нет мультиметра или светодиода, вы можете рассмотреть альтернативный метод:

• Возьмите стакан воды и добавьте чайную ложку соли
• Вставьте два провода в выходной штекер 9 В зарядного устройства
• Окуните другие стороны стекла и держите их на расстоянии не менее 1 см.
• Появятся пузыри

=> Провод, на котором вы наблюдаете самый плотный пузырьковый поток, является отрицательным полюсом.

Ты тоже хочешь посмотреть то или иное.

Создан 25 янв.

Амбиорикс

1,9777 серебряных знаков88 бронзовых знаков

\ $ \ endgroup \ $ 1 \ $ \ begingroup \ $

Помимо обоих методов, описанных в Passerby , вы также можете попробовать использовать свой мультиметр.Когда он показывает 9V, красный провод мультиметра подключен к положительному проводу источника питания. Если он показывает отрицательный знак (9 В или -9 В), красный провод подключен к отрицательному проводу источника питания, а черный — к положительному проводу.

Скорее всего, вы обнаружите, что провод с белыми черточками является отрицательным.

Создан 25 янв.

Douwe66Douwe66

1,9777 серебряных знаков1313 бронзовых знаков

\ $ \ endgroup \ $ 1 Электротехнический стек Exchange лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie Настроить параметры

Ток

— Способы определения полярности (постоянного тока) без измерителя

Столкнулся с вопросом, как без счетчика определить полярность зарядного устройства сотового телефона.Это заставило меня задуматься о том, какие методы вы могли бы использовать для определения полярности, кроме использования измерителя или любого другого устройства, которое лучше метра; и я подумал, что это будет интересный вопрос для моего первого вопроса здесь.

Я ответил, что вы можете использовать светодиод или диод, чтобы понять это. Или вы можете использовать соленую воду, при условии, что напряжение достаточно высокое (я думаю, более 2 вольт), вы можете поместить оба вывода в сильно соленую воду, и отрицательный вывод будет производить больше пузырей и быстрее разъедать.

Еще одна идея, которую я придумал, — это использовать линейный регулятор и посмотреть, не разрушите ли вы его (для проверки того, уничтожили ли вы его, потребуется измеритель или хотя бы схема, в которой он работал изначально).

Какие еще идеи / варианты вы можете придумать? Типа электромагнитных методов или даже взрыва конденсаторов …

Редактировать

Как заметил @Juancho, когда я сказал без счетчика, я имел в виду без мультиметра (или более продвинутого устройства.)

Редактировать 2

Так как это, по сути, мысленный эксперимент, не стесняйтесь изменять напряжение и ток, как хотите, но постарайтесь указать диапазон, если это имеет значение. Например, неоновый ответ @ DeanB требовал ~ 70 вольт.

Пока есть несколько отличных ответов, спасибо всем! Я уверен, что должно быть больше базовых вариантов химии, к сожалению, я никогда не изучал химию в школе.

Редактировать 3

Построение счетчика — тоже верный ответ.На самом деле нет неправильного ответа, кроме как «используйте мультиметр».

Становится довольно круто, несколько очень интересных и уникальных ответов! Спасибо всем!

Другой ответ

Я нашел это в другом месте и подумал, что это интересно, однако @Juancho уже опубликовал аналогичный ответ.

Как мог узнать МакГайвер:

Материалы

1. какой-то изолированный провод
2. компас
3. резистор подходящий
4. палочка жевательной резинки
5. карандаш

Ступени

1. Оберните проволоку вокруг карандаша 20-30 раз.Глядя на это с конец ластика, проволока должна двигаться против часовой стрелки.
2. подключите провод № 1 адаптера к крайнему правому краю катушка (все еще глядя с конца ластика). Последовательно подключите резистор к другому концу катушки. Подключите другой конец резистор к проводу постоянного тока №2 адаптера.
3. жевательная резинка (сохраните обертку на случай, если вам понадобится обезвредить бомбу позже) днем)
4. втыкать переходник
5. держите циркуль возле конца карандаша с ластиком 6) если компас указывает на конец ластика, №1 — отрицательный провод.Если это указывает в сторону, № 1 — положительный провод.

Как использовать автомобильное зарядное устройство

Автомобильный аккумулятор содержит химические вещества, выделяющие водород во время использования. Газообразный водород летуч и, как известно, при определенных условиях взрывается, вызывая серьезные травмы. Например, автомобильный аккумулятор может взорваться при запуске автомобиля, при запуске от внешнего источника или при неосторожном замыкании клемм с помощью отвертки. Фактически, при определенных условиях автомобильный аккумулятор может взорваться, просто сидя в припаркованной машине или на столе [источник: зарядные устройства].

Имея это в виду, вот как безопасно использовать автомобильное зарядное устройство:

1. Используйте правильное зарядное устройство для вашего конкретного автомобильного аккумулятора. Обратитесь к руководству по эксплуатации автомобиля для получения информации (или спросите своего автомобильного дилера или доверенного автомеханика).
2. Прочтите руководство к зарядному устройству и убедитесь, что вы понимаете, как оно работает и какие меры предосторожности необходимы. Обратите особое внимание на все предупреждения.
3. Отсоедините оба кабеля аккумулятора от клемм аккумулятора. Сначала отсоедините отрицательный (черный) кабель, а затем положительный (красный).
4. Убедитесь, что зарядное устройство не подключено к розетке и что выключатель питания выключен.
5. Подключите положительный (обычно красный) кабель зарядного устройства к положительной (+) клемме аккумулятора, а отрицательный (обычно черный) кабель к отрицательной (-) клемме аккумулятора.
6. Решите, хотите ли вы заряжать аккумулятор медленно (непрерывный заряд) или быстро. Выберите более низкое напряжение и ток зарядки для непрерывной зарядки и более высокое значение для более быстрой зарядки.Проверьте правильность настроек в руководстве к зарядному устройству. Обратите внимание, что оптимальная подзарядка дает наилучшие результаты.
7. Выберите, будет ли зарядное устройство работать в течение определенного времени или автоматически отключаться при зарядке аккумулятора. Не все зарядные устройства имеют эту функцию.
8. Оставьте зарядное устройство или кабели на одном месте во время зарядки аккумулятора.
9. Выключите и отсоедините зарядное устройство, когда аккумулятор полностью заряжен.
10. Отсоедините кабели, начиная с отрицательного кабеля, а затем переходите к положительному кабелю [источник: CarsDirect].

Первоначально опубликовано: 11 мая 2011 г.

Терминалы автомобильных аккумуляторов без опознавательных знаков (Руководство для начинающих с изображениями) — Rustyautos.com

Автомобильные аккумуляторы, без них мы никуда не денемся, зная, какая клемма, какая может быть головной болью, но через пять минут вы станете экспертом.

Клеммы автомобильного аккумулятора будут иметь маркировку и цветовую кодировку. Красный цвет и знак плюса для положительной клеммы и черный цвет и знак минус для отрицательной клеммы. Отрицательный вывод подключается к металлическому шасси автомобиля.

В этом посте я ясно покажу вам, какая клемма какая, как установить батарею и что делать, если вы подключите ее обратно. Вы также узнаете, как заводить машину от рывка.

Как узнать, какой терминал какой?

Проверка напряжения аккумуляторной батареи 12,65 В = полностью заряжена

Отрицательная клемма имеет черный цвет и подключается к отрицательной стороне аккумуляторной батареи. Минус будет проштампован на пластиковом корпусе аккумулятора, возможно, придется присмотреться.Отрицательная клемма может иметь пластиковую крышку над разъемом, а может и не иметь.

Изолятор отрицательной проводки будет окрашен в черный цвет, а отрицательная клемма подключается непосредственно к отрицательной стороне аккумулятора и к металлическому шасси автомобиля.

Положительный полюс окрашен в красный цвет и подключается к положительному полюсу батареи. Знак плюс будет проштампован на пластиковом корпусе аккумулятора, поначалу его может быть трудно заметить, но он есть.

Положительная клемма, скорее всего, будет иметь красную пластиковую крышку, экранирующую клемму, она, вероятно, также будет отмечена знаком плюса.Изолятор плюсовой проводки будет окрашен в красный цвет.

Отрицательный полюс батареи, обозначенный знаком минус и черным изолятором, как указано выше

Как проверить автомобильный аккумулятор?

Выход из строя батареи является обычным явлением, но если предположить, что разряженная батарея, значит, ваша батарея неисправна. Неправильный диагноз батареи может стать дорогостоящей ошибкой.

Проверка напряжения батареи согласно рисунку выше — это нормально, но батарея, которая показывает полные 12,65 вольт, все же может быть неисправной. Единственный способ убедиться в этом — проверить аккумулятор под нагрузкой.

Процесс прост, но вам понадобится помощник и Двом (вольтметр). На рисунке ниже показан процесс, но вам нужно будет начать тест с полностью заряженной батареей. Этот тест не сработает, если батарея разряжена.

Шаг 1 — Зарядите аккумулятор до 12,65 В
Шаг 2 — Установите вольтметр на 20 В постоянного тока
Шаг 3 — Подключите вольтметр, как показано на рисунке выше
Шаг 4 — Попросите помощника провернуть двигатель
Шаг 5 — Показание вольтметра ниже 9 вольт указывает на неисправный аккумулятор

Как заменить автомобильный аккумулятор

Автомобильный аккумулятор будет иметь фиксатор на каждой клемме и третий фиксатор, аккумулятор удерживается, это крепит аккумулятор к шасси автомобиля.

Ошибка, которой следует избегать:

Но перед тем, как снимать какие-либо клеммы, вы должны проверить руководство для водителя, для некоторых автомобилей может потребоваться калибровка окон и рулевого управления, а для некоторых потребуется повторное обучение дроссельной заслонке, и для этого может потребоваться поездка в магазин. Я написал целый пост о перекалибровке — Автомобиль не простаивает после разрядки аккумулятора.

Чем сложнее автомобиль, тем больше вероятность возникновения проблем при отключении аккумулятора.

Вы можете избежать всех этих потенциальных проблем, используя KAM (Keep Alive Memory), это простое устройство, сохраняющее энергию в автомобиле, пока аккумулятор извлечен.

Инструмент для экономии памяти Schumacher великолепен, прост в использовании, окупается за одно использование и доступен на Amazon.com.

Шаг 1: Подключите ваше устройство KAM, если необходимо
Шаг 2: Теперь мы готовы заменить батарею, удалить удерживающий болт батареи, скорее всего, это будет один болт у основания батареи
Шаг 3: Снимите сначала черную, отрицательную, минусовую клемму
Шаг 4: Теперь снимите красную, положительную, положительную клемму
Шаг 5: Снимите старую и установите новую батарею
Шаг 6: Установите красная положительная клемма аккумулятора
Шаг 7: Установите черную отрицательную клемму аккумулятора
Шаг 8: Закрепите аккумулятор прижимным кронштейном

Следует отметить, что в современных автомобилях используется модуль управления аккумулятором, который требует кодирования для новый аккумулятор.Требуется диагностический прибор, чтобы закодировать аккумулятор для модуля управления. Ваш автомобиль по-прежнему будет работать без кодировки аккумулятора, но это сократит срок его службы.

Как бы то ни было, все это описано в статье, которую я написал об установке автомобильного аккумулятора, включая фотографии, и вы можете проверить это здесь «Насколько сложно установить автомобильный аккумулятор».

Как запустить автомобиль

Вам понадобится донорский автомобиль или запасной аккумулятор, или, в качестве альтернативы, подумайте о покупке прыжкового рюкзака. Маленький буст-пак NOCO — это лучшее, что я видел, и я работаю механиком более двадцати пяти лет.

Он достаточно мал, чтобы поместиться в перчаточном ящике, и достаточно мощный, чтобы запустить дизельный двигатель, я знаю, потому что попробовал. В любом случае, вы можете проверить это здесь, на странице Автоэлектроинструментов.

Автомобиль-донор или любой полностью заряженный аккумулятор на 12 В, процедура запуска от внешнего источника проста. Сначала красный положительный (+) к красному положительному кабелю усилителя, затем подключите отрицательный черный (-) к обеим батареям.

Шаг 1:

Переместите автомобиль-донор достаточно близко, чтобы подключить кабели усилителя.

Шаг 2:

Запустите автомобиль-донор и оставьте его на холостом ходу.

Шаг 3:

Установите перемычки в последовательности 1, 2, 3, 4. (Неважно, в каком автомобиле разряжена батарея).

Шаг 4:

Теперь заведите автомобиль и оставьте подключенными кабели и автомобиль на холостом ходу в течение нескольких минут, прежде чем снимать.

Шаг 5:

Теперь при работающем двигателе снимите перемычки в обратном порядке 4, 3, 2 и 1.

Кабели батареи подключены назад

Подключайте отрицательную (заземляющую) сторону последней.

Это довольно распространенная проблема, связанная с неправильным подключением перемычек. Не паникуйте, мы разберемся!

Ваши симптомы могут варьироваться от:

• Нет питания вообще, где угодно
• Зажигание работает, но двигатель не заводится
• Авто заводится, но не заводится
• Электрические гремлины из-за неправильного подключения аккумулятора

Перекручивание кабелей в обратном направлении обычно приводит к срабатыванию предохранителя.Предохранители установлены в блоке предохранителей под капотом, блоке предохранителей в салоне и, возможно, в блоке предохранителей в багажнике.

Сначала найдите в справочнике или в Google, где находится блок предохранителей, и вам также нужно будет узнать расположение отдельных предохранителей.

Если у вас вообще нет питания и где бы то ни было, сначала убедитесь, что ваша батарея в порядке. Вы можете сделать это, проверив его с помощью вольтметра (12,65 В при полном заряде) или используя вспомогательные кабели от полностью заряженной 12-вольтовой батареи, используйте приведенное выше руководство по запуску от внешнего источника.

Вы можете найти простой портативный тестер аккумуляторов, перечисленный здесь, на странице инструментов для автоматического ремонта электрооборудования.

Если батарея сработала, проверьте предохранители.

Перегорающий предохранитель будет иметь сломанный элемент, видимый через пластиковый корпус. Пинцет, прикрепленный к внутренней крышке блока предохранителей, поможет при снятии. Ваши предохранители могут отличаться от показанных здесь, но вы поняли.

Ищите следующие предохранители, всего их у вас не будет, но проверьте тот, который у вас есть.

• Главный предохранитель
• Предохранитель контроля батареи
• Предохранитель Ecu / Ecm / Pcm
• Предохранитель Cem
• Предохранитель приборной панели
• Блок предохранителей автомобиля

Если зажигание работает, но двигатель не запускается, проверьте следующие предохранители:

• Главный предохранитель
• Противоугонный предохранитель
• Предохранитель иммобилайзера
• Предохранитель Ecu / Ecm / Pcm
• Реле / ​​предохранитель стартера
• Предохранитель зажигания

Если ничего из этого не помогло, проверьте это пост, он охватывает поиск неисправности без шатуна «Автомобиль не начинает щелкать шумом»

Если ваш автомобиль заводится, но не заводится, проверьте следующие предохранители:

• Главный предохранитель
• Противоугонный предохранитель
• Предохранитель иммобилайзера
• Предохранитель Ecu / Ecm / Pcm
• Предохранитель катушки зажигания
• Предохранитель топливного насоса
• Предохранитель топливной форсунки

Всегда полезно иметь руководство по ремонту вашего автомобиля, оно стоит всего несколько долларов ars, но сэкономит вам пакет.Хорошее руководство подробно расскажет о вашем автомобиле, процедурах ремонта и замены, схемах электропроводки, обзоре системы, разделе поиска и устранения неисправностей, характеристиках крутящего момента и т. Д. — всю критически важную информацию.

Связанные вопросы

Какая клемма заземлена на автомобильном аккумуляторе? Клемма заземления — это черная отрицательная клемма аккумулятора, также известная как отрицательная клемма или клемма заземления. Он соединяет шасси автомобиля с минусовой стороной аккумулятора.

Джон Каннингем

Джон Каннингем — автомобильный техник и писатель на Rustyautos.com. Я работаю механиком более двадцати лет и использую свои знания и опыт, чтобы писать статьи, которые помогают коллегам-механикам разбираться во всех аспектах владения классическими автомобилями, от шин до антенн на крыше и всего остального.

Недавние сообщения

ссылка на домкраты и их использование: полное руководство

домкраты и их использование: полное руководство

Если вы начинаете свой следующий большой автомобильный проект или просто работаете над автомобилем в свободное время, рано или поздно вам понадобится доступ к ходовой части вашего автомобиля, а для этого…

ссылка на 7 советов по обслуживанию автомобилей для снижения затрат в долгосрочной перспективе

Как использовать автомобильное зарядное устройство

Каждый должен знать, как пользоваться автомобильным зарядным устройством , поскольку разряженный аккумулятор — частая проблема, особенно в холодные зимние месяцы. Автомобильные зарядные устройства для аккумуляторов медленно заряжают аккумулятор вашего автомобиля, и их наличие неоценимо. Если ваша батарея разряжается или у вас возникают проблемы с запуском автомобиля, вам следует подумать о переносе портативного зарядного устройства в багажнике на всякий случай.При зарядке аккумуляторов всегда рекомендуется надевать защитные очки. Также вы должны помнить, что, хотя изменение тонкое, всегда существует риск взрыва аккумулятора при попытке его зарядить.

4 совета по оптимальной зарядке >>

Надеюсь, вы избежите необходимости заряжать аккумулятор, но если вы окажетесь в ситуации, когда срок службы аккумулятора истощается и его необходимо подзарядить, то вот как вы это сделаете.

Шаг 1. Зарядное устройство

Очевидно, что перед тем, как начать, вам понадобится зарядное устройство.Не все зарядные устройства одинаковы, поэтому вам следует ознакомиться с вашей конкретной моделью перед ее использованием. Ознакомьтесь с инструкциями и убедитесь, что вы понимаете, как работает зарядное устройство и для чего используется каждая кнопка, циферблат или считывающее устройство.

Шаг 2. Подключите зарядное устройство к аккумулятору

Когда вы ознакомитесь с основами зарядного устройства, теперь вы можете подключить его к аккумуляторной батарее автомобиля. Вы можете заряжать аккумулятор, пока он еще находится в машине, или, если он был извлечен, подойдет любой метод.Сначала прикрепите положительный (красный) зажим к положительному полюсу аккумулятора. Положительный пост будет иметь индикатор «+». Затем прикрепите отрицательный (черный) зажим к отрицательному полюсу батареи. На отрицательном посте будет отображаться знак «-».

Шаг 3. Настройка зарядного устройства

Далее нужно выставить вольт и ампер на зарядном устройстве. Если вы хотите медленно подзаряжать аккумулятор, вы хотите, чтобы он был настроен на меньшую силу тока, чем при быстром запуске автомобиля. Если у вас есть время, лучше использовать капельную зарядку, так как она лучше справится с зарядкой аккумулятора.Однако, если вы пытаетесь быстро завести автомобиль, вам может потребоваться более высокая сила тока.

Шаг 4. Подключите и зарядите

Подключите зарядное устройство и позвольте ему сделать свою работу. Вы можете установить время, в течение которого зарядное устройство будет работать, или оно может автоматически отключиться, когда это будет сделано. В любом случае рекомендуется не перемещать зарядное устройство и не играть со шнуром во время этого процесса.

Шаг 5: Отключите

После того, как аккумулятор зарядится, вы можете выключить зарядное устройство, а затем отсоединить его от розетки.Затем вы отключите кабели в порядке, обратном их подключению. Сначала отрицательный (черный) зажим, положительный (красный). Ваша батарея должна быть полностью заряжена, и вы должны быть готовы к работе.

Руководство по покупке портативного автомобильного зарядного устройства >>

Как зарядить автомобильный аккумулятор (2020)

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Ни для кого не секрет, что машина не заведется, если под капотом не будет приличного аккумулятора.Аккумулятор — это то, что добавляет заряд энергии для запуска всего процесса сгорания.

Хотя большинство людей знают, что разрядившаяся батарея означает, что пора заменить, на самом деле вы можете сэкономить время и деньги, зарядив вместо нее. Если он все еще может удерживать заряд, перезарядка аккумулятора является более экономичным подходом с правильным оборудованием.

Безопасность

Работа с автомобильным аккумулятором сопряжена с некоторыми рисками, которые можно снизить, если принять некоторые меры безопасности.

• Осмотрите аккумулятор на предмет повреждений. Трещины и коррозия могут привести к опасным утечкам кислоты и другим проблемам.
• Никогда не подключайте ничего, что не должно быть подключено. Клеммы аккумулятора и кабели не зря имеют соответствующий разъем.
• Никогда не пытайтесь перезарядить высохший аккумулятор. Некоторым автомобильным аккумуляторам для подзарядки может потребоваться немного дистиллированной воды над пластинами аккумулятора.
• Очистите клеммы аккумулятора и кабели. Чистое соединение лучше всего подходит для эффективного использования и зарядки.

Вещи, которые вам понадобятся

Вот инструменты, которые вам понадобятся для подзарядки аккумулятора:

• Разрядился автомобильный аккумулятор: это то, что вам нужно для зарядки.
• Автомобильное зарядное устройство: То, что будет заряжать аккумулятор.
• Защитная одежда: Необязательные, но рекомендуемые предметы: очки и перчатки.

Подготовка

Для быстрой и простой подзарядки батареи есть несколько шагов, которые вы можете предпринять, чтобы все подготовить.

• Определите, какой тип аккумулятора на самом деле есть в вашем автомобиле, чтобы убедиться, что у вас есть совместимое зарядное устройство.Вы можете посмотреть сам аккумулятор или узнать подробности в Интернете. Эта информация должна сообщать вам напряжение и тип.
• Припаркуйте автомобиль в безопасном месте. Гаражи идеально подходят для зарядки аккумулятора. Убедитесь, что автомобиль заблокирован аварийным тормозом.
• Подтвердите, что аккумулятор необходимо перезарядить. Некоторые проблемы с запуском могут быть не из-за разряженной батареи, поэтому дважды проверьте соединения между батареей и автомобилем.

Как подзарядить автомобильный аккумулятор

Зарядка с помощью зарядного устройства

Основным способом подзарядки автомобильного аккумулятора является специальное зарядное устройство, которое может контролировать уровень энергии аккумулятора во время его зарядки.Таким образом, нет большого риска перезарядки или повреждения аккумулятора.

Отсоедините кабели

Чтобы получить доступ к клеммам аккумулятора, вам придется отсоединить существующие кабели, соединяющие аккумулятор с автомобилем.

• Отсоедините отрицательный кабель от отрицательной клеммы . Сообщение будет иметь знак минус или NEG.

Некоторым батареям требуется гаечный ключ для ослабления кабелей.
Убедитесь, что вы сначала не сняли положительный полюс.Это может вызвать короткое замыкание.

• Отсоедините положительный кабель от положительного полюса. Сообщение будет иметь знак плюса или POS.
• (дополнительно) При необходимости очистите соединения . Возможно, вам потребуется удалить ржавчину или грязь. Вода, пищевая сода и металлическая щетка обычно помогают.

Не прикасайтесь к клеммам голой кожей.

• (дополнительно) Полностью извлеките аккумулятор . Это редко требуется, но вы можете обнаружить, что вынув аккумулятор, вам будет легче разместить рядом с ним зарядное устройство, если кабели короткие.

Зарядка аккумулятора

После отключения аккумулятора вы можете подключить зарядное устройство и начать процесс зарядки.

• Поместите зарядное устройство рядом с аккумулятором . Лучше найти устойчивую поверхность, чтобы зарядное устройство не упало.

Не кладите зарядное устройство прямо на аккумулятор.Мы рекомендуем использовать всю длину кабеля, чтобы разделить два кабеля, если это возможно.

• Подсоедините положительный кабель к положительной клемме . Сообщение будет иметь знак плюса или POS.

Убедитесь, что кабель прикреплен к клемме.

• Подключите отрицательный кабель к отрицательной клемме . Сообщение будет иметь знак минус или NEG.

Убедитесь, что кабель прикреплен к клемме.

• Откалибруйте зарядное устройство . Этот шаг будет зависеть от вашего конкретного зарядного устройства, но вам нужно будет указать соответствующее напряжение и режим зарядки или скорость. Некоторые зарядные устройства могут определять эти настройки автоматически, считывая данные о батарее.
• Дайте аккумулятору зарядиться . Это может занять несколько часов.
• Проверить заряд аккумулятора . Многие зарядные устройства имеют индикацию текущего уровня заряда батареи.Он должен читать «100%».

Если в зарядном устройстве нет показаний, используйте вольтметр. Вам нужно будет подключить соответствующие концы к терминалу, чтобы получить показания. Обратитесь к онлайн-информации о батарее, чтобы узнать заряд напряжения.

• Отсоедините отрицательный кабель зарядного устройства от отрицательного вывода .
• Отсоедините положительный кабель зарядного устройства от положительного полюса.
• Подсоедините положительный кабель автомобиля к положительной клемме .
• Подключите отрицательный кабель автомобиля к отрицательной клемме .


Зарядка с помощью Jump-Start

Запуск автомобиля от рывка — это больше, чем просто запуск. Если вы оставите машины подключенными на некоторое время, хорошая машина может немного зарядить разряженную батарею. Это не лучший способ зарядить автомобильный аккумулятор, особенно если вы хотите полностью зарядить его, но он поможет вам выйти из затруднительного положения.

Подключение кабелей

Первый шаг — подключить кабели-перемычки к нужным клеммам на каждой батарее.Это предполагает некоторое соответствие цвета. Для подключения кабелей к аккумуляторам:

• Поднимите и закрепите капот на каждой машине .
• Подсоедините красный зажим на каждом конце кабеля к положительной клемме каждой батареи . Сообщение также будет красным и может иметь где-нибудь знак «+».
• Подсоедините черный зажим на стороне исправного автомобиля к отрицательной клемме его аккумулятора . Этот пост будет черным и может иметь где-нибудь знак «-».
• Присоедините черный зажим сбоку мертвой машины к неокрашенной, заземленной металлической части или поверхности . Где-то на раме автомобиля обычно достаточно хорошо.
  • Не прикрепляйте черный зажим к отрицательной клемме разряженной батареи. Это может вызвать искры.

Включите хорошую машину

Как только все будет правильно подключено, вы можете попросить водителя хорошей машины включить двигатель и дать ему поработать несколько минут. Это начнет заряжать разряженную батарею.

• Запустите двигатель хорошей машины .
• Дать двигателю поработать несколько минут . Чем дольше работает двигатель, тем больше должен заряжаться аккумулятор.
• Выключить двигатель .
• Снимите кабели . Когда вы будете готовы отсоединить кабели, вы должны снять зажимы в обратном порядке: черный зажим с заземленной поверхности, черный зажим с отрицательной клеммы исправной батареи, красный зажим с разряженной батареи, красный зажим с исправной батареи.

Советы

• Используйте постоянное зарядное устройство, чтобы поддерживать работоспособность аккумулятора. Быстрая зарядка не требуется, а медленная зарядка действительно может улучшить способность аккумулятора удерживать заряд.
• Несмотря на то, что вы можете заряжать аккумулятор, в котором нет воды, вам необходимо поддерживать его, чтобы он мог сохранять заряд.

FAQ

В: Можно ли зарядить полностью разряженный аккумулятор?

A: Большинство аккумуляторов не предназначены для зарядки из полностью разряженного состояния.Однако некоторые зарядные устройства позволяют восстановить полностью разряженный аккумулятор.

No related posts.
