Разбор iPad Mini Retina строгое выполнение инструкций

Инструкция по разбору iPad Mini Retina

Если вы решились на самостоятельный ремонт ipad mini retina, то должны знать, что эта процедура лишает вас гарантий, которые дает производитель, и вы рискуете нанести серьезный вред своему планшету, так что будьте предельно внимательны выполняя любые действия.

Чтобы разобрать iPad Mini Retina в правильной последовательности воспользуйтесь нашей пошаговой инструкцией с картинками и видео, и помните что для разбора Вам потребуется набор специальных инструментов для ремонта техники Apple:

• крестовая отвертка,
• присоска,
• пинцет,
• специальная лопатка.

Порядок выполнения разборки

Если вы уже приняли решение осуществить ремонт айпад мини ретина, приступаем. Очень важно перед началом ремонтных работ обязательно выключите устройство.

Необходимо подготовить специальные инструменты, которые понадобятся вам для выполнения демонтажных работ.

Для многих пользователей, производящих ремонт ipad mini 2, трудности представляет обилие клея, крепящего переднюю панель. Для того чтобы снять эту проблему, смущающую вас при ремонте айпад мини 2, используйте специальную строительную грелку, посредством которой вы можете растопить клей. После этого поднимаем панель, слегка поддев ее.

Следующим шагом в ремонте ipad mini retina будет использование отвертки, которой необходимо раскрутить маленькие шурупы, которыми крепится сенсорная панель.

На этом этапе ремонта айпад мини ретина мы обнаруживаем важнейшую деталь – батарею емкостью 6471 мА, объединяющей две части.

На четвертом шаге мы имеем дело с камерой. Тыловая камера способна осуществлять запись видео формата 1080р, фронтальная отвечает уровню предшественника, софтверная составляющая имеет более высокие показатели.

Продолжение ремонта ipad mini 2 обнаруживает систему на чипе А7, имеющую маркировку APL0698. Процессор характеризуется частотой, уменьшенной на 100 Мгц по сравнению с iPad Air.

Новый компактный планшет, «внутренности» которого мы изучаем, много позаимствовал с iPad mini. Но разборка и ремонт айпад мини 2 помогает выяснить, что для лучшего качества звука в новой модели используется два динамика.

Сняв последнюю плату, мы обнаруживаем свободное место для плат для версий с сотовым модулем. Находим процессор Apple A7 APL0698 SoC, здесь также находится Elpida F8164A1PD 1 GB LPDDR3 DRAM – оперативная память. Там же мы найдем сопроцессор, флеш-память, гироскоп, аудиокодекс, адаптер питания, полупроводники.

На этом разбор ipad mini retina закончен.

Чтобы собрать устройство выполните все действия в обратном порядке.

👉 Как заменить аккумулятор на iPad mini 2? — инструкция с фото

Вам понадобиться:

• 1. Аккумулятор аккумулятор для Apple iPad Mini 2

  1640 р.

• 2. Отвертки отвёртка Tri-Wing BAKU BK-373 Y2.0

  354 р.

• org/HowToTool»> 3. Лопатка лопатка для вскрытия корпусов малая узкая односторонняя

  22.5 р.

• 4. Пинцет пинцет прямой BAKU BK-11 антистатический

  143 р.

Как заменить аккумулятор на iPad Mini 2?



Время чтения: 18 мин.

---

Содержание:

Шаг 1	Шаг 18	Шаг 35
Шаг 2	Шаг 19	Шаг 36
Шаг 3	Шаг 20	Шаг 37
Шаг 4	Шаг 21	Шаг 38
Шаг 5	Шаг 22	Шаг 39
Шаг 6	Шаг 23	Шаг 40
Шаг 7	Шаг 24	Шаг 41
Шаг 8	Шаг 25	Шаг 42
Шаг 9	Шаг 26	Шаг 43
Шаг 10	Шаг 27	Шаг 44
Шаг 11	Шаг 28	Шаг 45
Шаг 12	Шаг 29	Шаг 46
Шаг 13	Шаг 30	Шаг 47
Шаг 14	Шаг 31	Шаг 48
Шаг 15	Шаг 32	Шаг 49
Шаг 16	Шаг 33	Шаг 50
Шаг 17	Шаг 34	Шаг 51

---



Шаг 1

Для разбора Вам понадобится:

• Аккумулятор
• Отвертки
• Лопатка
• Пинцет
• Присоска
• Медиатор







Шаг 2

Для начала нам необходимо отделить дисплей от корпуса устройства. Для этого нам понадобится фен.

Прогрейте феном левую от кнопки HOME сторону айпада.







Шаг 3

В образовавшуюся щель засуньте пластиковый медиатор. Снимите присоску с тачскрина.

Кстати, не нужно слишком глубоко пихать медиатор, не глубже, чем на толщину черной рамки!









Шаг 4





Шаг 5

Теперь возьмите второй медиатор и поместите его справа от первого.

Затем начните двигать второй медиатор вдоль левой стороны устройства, вниз по направлению к кнопке HOME.







Шаг 6

Продолжайте двигать медиатор вниз. Если медиатор начал продвигаться труднее, то можете или крутануть его, или же еще раз прогреть феном рамку.







Шаг 7

Вернитесь к первому медиатору.

Продвиньте его вверх, по направлению к верхнему левому углу.









Шаг 8

Прогрейте верхнюю сторону айпада, избегая при этом сильного нагрева в области фронтальной камеры.







Шаг 9

Снова возьмитесь за первый медиатор и продолжите его двигать вверх, повернув затем за угол.







Шаг 10

Продолжайте уничтожать клей в верхней части айпада, но остановитесь, не дойдя до фронтальной камеры. Дальше вы увидите, как нужно удалить клей в верхней части айпада, не повредив при этом саму камеру.







Шаг 11

Итак, слегка вытащите медиатор, оставив самый его кончик под тачскрином.

Затем продолжите двигать его дальше, к верхнему правому углу.







Шаг 12

Оставьте предыдущий медиатор торчать сразу после фронтальной камеры и возьмите еще один.

Поместите третий медиатор слева от камеры, т.е. ДО нее. И проведите им в обратном направлении, к левому верхнему углу, уничтожая остатки клея.

После чего оставьте его на углу.







Шаг 13

Предыдущий медиатор же засуньте опять поглубже и продолжите двигать его по направлению к верхнему правому углу.









Шаг 14

Поместите все три медиатора в углы (или рядом с ними) устройства.

Нагрейте правую сторону айпада.









Шаг 15

Возьмите медиатор, который находится в верхнем правом углу и продвиньте его за угол.







Шаг 16

Поместите рядом с предыдущим медиатором еще один.

Начните двигать его вниз, освобождая рамку от клея.







Шаг 17







Шаг 18





Шаг 19

Вернитесь к первому медиатору, расположенному в левом нижнем углу.

Доведите его до угла и там же остановитесь.

Внимательно изучите следующую картинку. На ней отмечены уязвимые места нижней части айпада. Работать там медиатором нужно очень осторожно и не спеша. Следующие несколько шагов покажут, как это сделать.







Шаг 20

С угла нижней части устройства поместите еще один медиатор.

Проведите его вправо по направлению кнопки HOME. Остановитесь ДО кнопки.

Если вам хочется провести медиатором в нижней части айпада несколько раз, то запомните, что движение должно быть всего от угла к центру, к кнопке.







Шаг 21

Возьмите еще один новый медиатор и неглубоко засуньте его под тачскрин, прям под кнопкой HOME.

Затем пройдитесь вдоль нижней части айпада мимо кнопки.

Пройдя кнопку, погрузите медиатор глубже и остановитесь.









Шаг 22







Шаг 23

Ну что ж, самое время вскрывать ваш айпад. Будьте аккуратны и не спешите. Если эта процедура дается вам с трудом, или вы чувствуете сопротивление клея, то хорошенько прогрейте проблемные места и пройдитесь там пластиковыми медиаторами еще раз.

Отклеивать тачскрин нужно с верхней части устройства. Возьмитесь за два медиатора, расположенных по углам.

А потом возьмите и начните их как бы крутить.









Шаг 24

Затем, используя один из медиаторов, начните поднимать дисплей. При этом уничтожайте оставшийся клей, который мешает вам это сделать.









Шаг 25

После расправы над клеем, откиньте тачскрин в сторону, будто открываете книгу.







Шаг 26

Обратите внимание, что фиговина, в которой установлена фронтальная камера, могла слегка отойти. Если это так, то поправьте её, приклеив назад.









Шаг 27

Открутите четыре винта:

• Три 3.3 мм винта
• Один 4. 5 мм винт

Также отклейте липкую ленту, под которой прячутся винты. Если она, конечно, есть.









Шаг 28

Теперь займемся дисплеем.

Поместите плоский конец черного спуджера между дисплеем и металлической защитной пластиной, находящейся под ним. Делать это надо с верхней стороны устройства, там, где фронтальная камера.

Не пытайтесь сразу отсоединить дисплей, т.к. к нему еще идет шлейф.







Шаг 29

Дисплей приклеен к пластине несильным клеем. Поэтому пройдитесь спуджером, слегка углубив его под дисплей, вдоль верхней части дисплея.









Шаг 30

С нижней стороны дисплей крепится к динамикам с помощью двух кусков липкой ленты.

Чтобы отклеить их, в одну руку возьмите дисплей, в другую корпус устройства.

Затем слегка отодвиньте дисплей от корпуса устройства. Ни в коем случае не пытайтесь сразу же демонтировать дисплей.









Шаг 31

И теперь, просто откиньте дисплей вслед за тачскрином, точно так же как и сам тачскрин.







Шаг 32







Шаг 33





Шаг 34







Шаг 35







Шаг 36





Шаг 37







Шаг 38







Шаг 39







Шаг 40





Шаг 41







Шаг 42







Шаг 43

Займемся аккумулятором. Он приклеен к корпусу. Начнем с того, что прогреем корпус устройства с задней стороны, там, где примерно находится аккумулятор.









Шаг 44

Теперь клей ослаблен, и пришло время отлепить аккумулятор. Возьмите что-то типа кредитной карты.

Просуньте карточку под аккумулятор, ближайший к материнской плате, находящейся в нижней части устройства. Затем повозюкайте карточкой туда-сюда.









Шаг 45

Вытащите карточку и поместите её под левую часть аккумулятора, которая находится рядом с левым нижнем углом.







Шаг 46

Возьмите вторую карточку и проделайте все тоже с противоположной стороны, как на фото.









Шаг 47

Теперь возьмитесь за обе пластиковые карты, которые должны быть под аккумулятором около нижнего и верхнего левых углов.

Медленно и аккуратно начните поднимать аккумулятор.







Шаг 48

Сдвиньте обе карты выше, по направлению к материнской плате.







Шаг 49

Используйте обе карточки, чтобы полностью извлечь аккумулятор.

Извлеките аккумулятор из устройства.

Вот и все. Вы — молодец!



Для разбора Вам понадобится:

• Аккумулятор
• Отвертки
• Лопатка
• Пинцет
• Присоска
• Медиатор







Шаг 50





Шаг 51

Эти товары могут Вас заинтересовать:

• Наушники
• Внешний аккумулятор
• Колонка



Итак, подведем итоги:

Чтобы заменить аккумулятор на iPad mini 2, потребуется:

1. Прогреть корпус феном и отклеить тачскрин.
2. Отстегнуть дисплей и откинуть в сторону.
3. Отцепить шлейфы аккумулятора и экрана.
4. Извлечь дисплей, отщелкнуть шлейф тачскрина.
5. Полностью отцепить тачскрин.
6. Достать старый аккумулятор и установить новую батарею.







Вам понадобиться:

• 1. Аккумулятор аккумулятор для Apple iPad Mini 2

  1640 р.

• 2. Отвертки отвёртка Tri-Wing BAKU BK-373 Y2.0

  354 р.

• 3. Лопатка лопатка для вскрытия корпусов малая узкая односторонняя

  22.5 р.

• 4. Пинцет пинцет прямой BAKU BK-11 антистатический

  143 р.

Руководство по ремонту сенсорного экрана iPad mini 2

Стекло разбито

В этом руководстве мы покажем вам, как заменить неисправный сенсорный экран вашего iPad mini 2. Вам нужен этот ремонт, если стекло треснуло, или тачскрин перестал реагировать на прикосновения.

Необходимые инструменты

• Тепловая пушка

  Термофен

  Вы можете использовать тепловую пушку, чтобы нагреть приклеенные детали, чтобы их было легче снять. В большинстве случаев можно также использовать фен.

  от 14,47 евро на Amazon

• Для хранения винтов

  Для хранения винтов

  Мы рекомендуем хранить ваши винты, чтобы не перепутать различные винты и мелкие детали.

  €11,00 в магазине iDoc

• Menda ESD Spudger

  Спуджер Menda ESD

  Вам понадобится плоский пластиковый инструмент, чтобы отсоединить различные вилки и разъемы.

  €8,00 в магазине iDoc

• Выберите набор

  Набор отмычек

  Вам понадобится плоский, но устойчивый инструмент, например, кирка, чтобы выковыривать приклеенные детали.

  2,00 евро в магазине iDoc

• Стальной лабораторный шпатель

  Стальной лабораторный шпатель

  Вам понадобится плоский и прочный инструмент для отсоединения склеенных деталей.

  €4,00 в магазине iDoc

• Крестовая отвертка PH00

  Отвертка Phillips PH00

  Вам нужна правильная отвертка для удаления винтов PH00.

  €14,00 в магазине iDoc

Показать все запасные части для iPad mini 2

шагов

13 шагов

Установка медиаторов

Шаг 1

Поднятие сенсорного экрана

Шаг 2

Удаление винтов ЖК-дисплея

Шаг 3

Подъем ЖК-дисплея

Шаг 4

Снятие задней панели

Шаг 5

Отсоединение разъема аккумулятора

Шаг 6

Отсоединение кабелей дисплея

Шаг 7

Подготовка нового сенсорного экрана

Шаг 8

Подключение кабелей

Шаг 9

Подключение аккумулятора

Шаг 10

Крепление задней панели

Шаг 11

Установка ЖК-дисплея

Шаг 12

Крепление сенсорного экрана

Шаг 13

13 ступеней

1. Вставка медиаторов

2. Поднятие сенсорного экрана

3. Удаление винтов ЖК-дисплея

4. Подъем ЖК-дисплея

5. Снятие задней панели

6. Отсоединение разъема аккумулятора

7. Отсоединение кабелей дисплея

8. Подготовка нового сенсорного экрана

9. Подключение кабелей

10. Подключение аккумулятора

11. Крепление задней панели

12. Установка ЖК-дисплея

13. Установка сенсорного экрана

Ø 4,7 (76 оценок)

Bewerte unsere Anleitung

Hat dir unsere Anleitung weitergeholfen? Wir sind auf deine Beurteilung gespannt.

Отправить оценку

Отправить рейтинг

Как вам это руководство по ремонту?

Исключительный

Отправить
Закрыть

Bewertung gesendet

Vielen Dank für deine Bewertung! Deine Bewertung wird nach unserer Überprüfung freigeschaltet.

Замена аккумулятора

iPad mini 2

Замена камеры FaceTime

iPad mini 2

Замена камеры iSight

iPad mini 2

Видео-руководство по ремонту iPad 2 — Repairs Universe

Домашнее руководство по ремонтуiPad 2 Видео-руководство по ремонту

Видео-руководство по ремонту iPad 2

4 июня 2018 г. | 0 комментариев

Просмотрите загружаемую версию нашего руководства по ремонту экрана iPad 2.

Команда RepairsUniverse составила множество подробных руководств по ремонту iPad 2, в которых шаг за шагом показано, как заменить многие детали. Если вы хотите заменить ЖК-экран, дигитайзер сенсорного экрана или любой из небольших гибких кабелей внутри iPad 2, эти руководства помогут вам. Эти руководства по разборке позволят вам безопасно и эффективно заменить эти детали, чтобы ваш iPad 2 снова работал как новый.

Это руководство поможет вам установить следующие детали Apple iPad 2:

• iPad 2 Touch Screen Glass Digitizer — черный
• Стеклянный дигитайзер сенсорного экрана iPad 2 — белый
• ЖК-экран для iPad 2
• Динамики, гибкие кабели и мелкие детали для iPad 2

Рекомендуемые инструменты:

• Маленькая крестообразная отвертка
• Инструмент для открытия iPad

Руководство по замене ЖК-экрана iPad 2:

Перед началом ремонта рекомендуем полностью просмотреть видео, а затем при необходимости поставить на паузу/перемотать и пересмотреть.

Руководство по замене дигитайзера стекла сенсорного экрана iPad 2:

Мы рекомендуем полностью просмотреть видео перед началом ремонта, а затем приостановить / перемотать и просмотреть при необходимости.

Разъем для наушников iPad 2, шлейф кнопки питания, кабель антенны Wi-Fi Разборка Руководство по ремонту:

Перед началом ремонта рекомендуем полностью просмотреть видео, а затем при необходимости поставить на паузу/перемотать и пересмотреть.

Чтобы снова собрать iPad 2, просто выполните приведенные выше инструкции в обратном порядке.

Найдите все запасные части и экраны для своего iPad 2 здесь, на сайте RepairsUniverse, чтобы ваш планшет снова работал как новый!



Руководство по разборке iPad 2:

В этом письменном руководстве по ремонту показано, как быстро и безопасно разобрать iPad 2. Это руководство было разработано, чтобы помочь вам заменить треснувший или поврежденный стеклянный дигитайзер с сенсорным экраном, а также поврежденные и неисправные экраны ЖК-дисплея, а также другие внутренние неисправные детали, такие как динамики, гибкие кабели и кнопки.

• Отделите экран, вставив плоский инструмент, и осторожно нанесите клей. Используйте тепловую пушку или фен, чтобы нагреть внешние края устройства, высвобождая клей. Под стеклом есть шлейф, прикрепленный от стекла кнопки домой. Осторожно отсоедините его. Добавьте немного давления, чтобы поднять экран. Кабель дигитайзера удерживается в нижней левой части.
• Вы увидите 4 маленьких винта с крестообразным шлицем. Снимите винты. Поднимите ЖК-дисплей, и вы увидите немного другую планку блокировки. Поднимите запорную планку, чтобы вытащить кабель и отделить ЖК-дисплей.
• После того, как ЖК-дисплей будет отделен, вы увидите 2 кабеля дигитайзера. Вам также нужно будет удалить 2 винта с крестообразным шлицем, которые блокируют зажимы для кабеля дигитайзера.



• Аккуратно поднимите два зажима кабеля дигитайзера и вытащите кабель дигитайзера из разъема.
• Для фронтальной камеры вы заметите, что у нее есть кабель, который проходит через разъем для разъема для наушников и управляется вместе в одном разъеме.
• Поднимите фиксаторы кабеля, управляющего фронтальной камерой и разъемом для наушников. Кабель приклеен, поэтому аккуратно подденьте что-нибудь под кабелем, чтобы поднять его.



• Вытяните 2 винта с крестообразным шлицем на плате наушников. Слегка сдвиньте кабель вверх. Вы увидите два разъема. Вставьте плоский инструмент между кабелем и задней частью камеры. Фронтальная камера и модуль наушников теперь удалены.

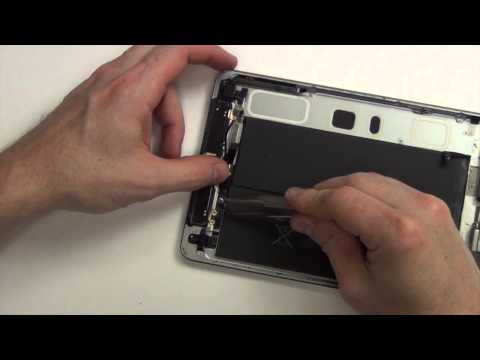

• Затем отделите разъем док-станции и антенну Wi-Fi, расположенную в нижней части iPad 2. Вы можете увидеть кусок скотча на соединении, так что вам нужно немного ослабить его. После ослабления и извлечения поднимите разъем из гнезда. Разъем находится под разъемом динамика. Удалите 2 винта с крестообразным шлицем на разъеме док-станции. Разъем док-станции выдвигается прямо из гнезда.
• Выкрутите винты антенны Wi-Fi. Поднимите кабель. Чтобы полностью снять антенну, сначала нужно снять материнскую плату.
• Поднимите разъем кабеля вверх. Удалите винты, удерживающие материнскую плату на месте. Плата приклеена, поэтому слегка приподнимите ее с помощью плоского инструмента.
• Антенна подходит к плате логики. Подключается стандартным соединением. Затем вы можете взять его.
• После того, как материнская плата удалена, вы можете аккуратно приподнять аккумулятор, так как он удерживается на месте только с помощью клея.



• Снимите ленту рядом с узлом динамика, чтобы снять динамик. Как только лента будет удалена, вы можете медленно снять динамик в сборе.
• Выкрутите винты, удерживающие разъемы на месте. Вы увидите несколько тонких кабелей, поэтому обязательно аккуратно вытащите их. Извлеките iPad 2 обратно. Выкрутите винты и осторожно подденьте его, чтобы ослабить камеру.
• С помощью плоского инструмента осторожно вытащите дочернюю плату из разъемов. Есть небольшой кусок ленты, соединяющий кабели с дочерней платой. Размотайте ленту и извлеките дочернюю плату из разъема.
• Аккуратно потяните за кабели. Будьте очень осторожны с кабелями, так как они легко рвутся.
• Снимите переключатель удержания, качельку громкости.
• Аккуратно приподнимите микрофон с помощью пинцета.
• Надавите на переключатель, чтобы снять узел переключателя и удерживающий переключатель.



Примечание:
RepairsUniverse не несет никакой ответственности за ущерб или травмы, причиненные в результате следования нашим инструкциям по разборке. Мы не делаем никаких заявлений, гарантий или условий любого рода, явных или подразумеваемых. Использование этих руководств для помощи в ремонте мобильных устройств приведет к аннулированию гарантии. RepairsUniverse строго запрещает изменять или модифицировать наши руководства по демонтажу для коммерческого использования, воспроизведения или публикации

предыдущая запись

Руководство по ремонту дигитайзера сенсорного экрана iPhone 3GS

следующая запись

Руководство по ремонту HTC Wildfire S Video

Copyright &copy 2023 RepairsUniverse.
