Предохранители Мазда 626 (GE), 1991

14.12.2020

Содержание

• В моторном отсеке
  • Главный блок
  • Дополнительный блок
  • Отдельные модули реле
• В салоне

Mazda 626 — экспортная модификация Capella, предназначенная для продажи на зарубежных рынках. Компания выпускала эту модель с 1978 по 2002 год. За период производство было выпущено пять поколений автомобиля. В данном материале мы подробно разберем схемы предохранителей Мазда 626 (кузов GE) 4-го поколения 1991, 1992, 1993, 1994, 1995, 1996, 1997 года выпуска.

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В моторном отсеке

В подкапотном пространстве может находится три различных блока: 1 — главный, 2 — дополнительный, 3 — реле.

Главный блок

Фото — пример исполнения.

Схема
Код	Расшифровка	Ток, А
MAIN	главный предохранитель	100
HAZARD	аварийная сигнализация	30
DEFOG	обогрев заднего стекла	40
ENG INJ	система впрыска топлива	30
STOP	лампы стоп-сигналов	30
BTN	дверные замки, электропривод сидений	60
ABS	анти блокировочная система тормозов (АБС)	60
Coling fan relay 1	вентилятор охлаждения	30
HEATER	отопитель, кондиционер	40
AIR COND	кондиционер	30
DIM LH	ближний свет левой фары	15
DIM RH	ближний свет правой фары	15
R. FOG	задние противотуманные фары	15
COMB SW	под рулевые переключатели поворотов и дворников	15
R.FOG RELAY	реле задних противотуманных фар
EGI MAIN RELAY	реле управления двигателя
CIRCUIT RELAY	реле бензонасоса
FOG RELAY	реле передних противотуманных фар
Coling fan relay 1	реле вентилятора охлаждения
AIR COND RELAY	реле кондиционера
HORN RELAY	реле звукового сигнала

Дополнительный блок

Описание элементов.

Код	Описание	Ток, А
MAIN LH	Фара левая	15
MAIN RH	Фара правая	15
HORN	Гудок	15
FOG	Противотуманные фары	20
TAIL LH	Габариты левые	15
TAIL RH	Габариты правые	15

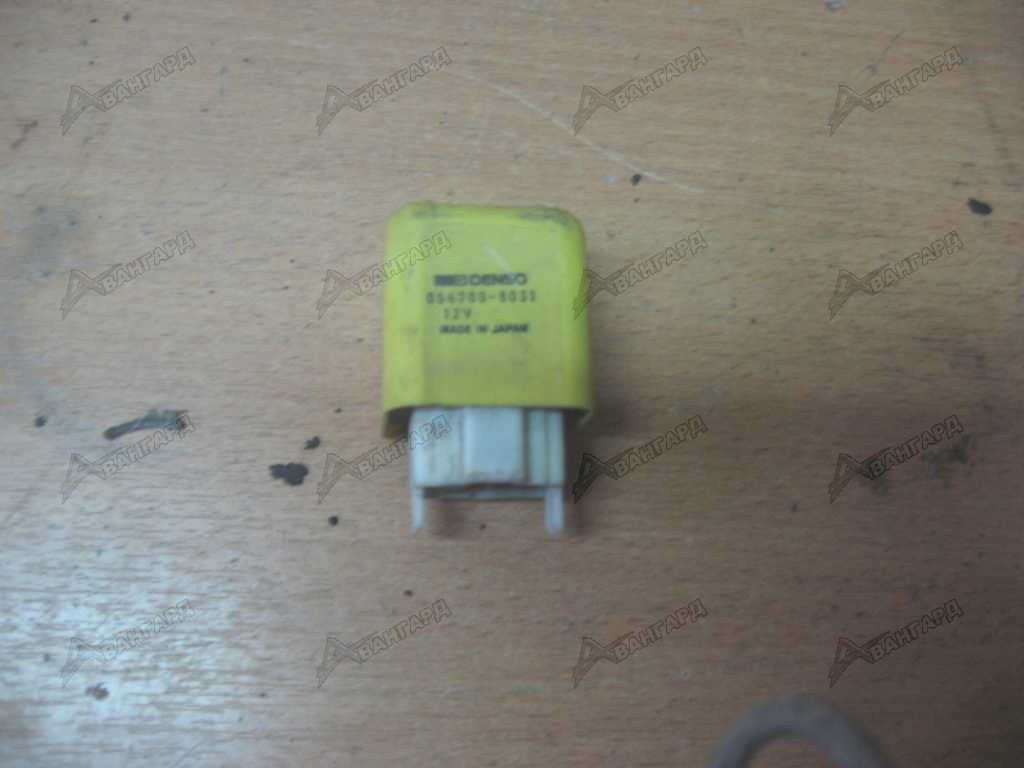

Отдельные модули реле

В зависимости от региона некоторые модули реле располагаются как возле главного блока, так и с правой стороны подкапотного пространства. К примеру, реле вентиляторов системы охлаждения, обогрев, противотуманные фары и т.п.

В салоне

Расположен под приборной панелью, на левой стойке за пластиковой крышкой.

Общий вид блока в сборе.

Схема предохранителей салонного блока Мазда 626
№	Расшифровка	Ток, А
1	STOP — стоп сигналы, звуковой сигнал, круиз контроль	20
2	ROOM- салонное освещение, освещение в багажнике, система предупреждающих сигналов	15
3	DOOR LOCK — система привода дверных замков (центральный замок)	30
4	RADIO — аудиосистема, прикуриватель mazda 626, наружные зеркала	15
5	SUN ROOF — люк	15
6	TURN — указатели поворотов	15
7	POWER SEAT — электропривод сидений	30
8	METER — комбинация приборов, задний ход	15
9	HAZARD — аварийная сигнализация	15
10	ENGINE — система управления двигателем	15
11	POWER WINDOW — стеклоподъемники	30
12	HEAD CLEANER — очиститель фар	20
13	WIPER — стеклоочистители и омыватели	20
14	REAR WIPER — очиститель заднего стекла	20
15	резерв	15

Материалы по теме

Описание предохранителей и реле Mazda 626 gd (3G) со схемами блоков

МаздаКомментарии: 0

Mazda 626 gd (3 поколение) выпускалась в 1986, 1987, 1988, 1989, 1990, 1991 и 1992 году и поставлялась по всему миру. В данной публикации мы подробно рассмотрим описание предохранителей и реле Мазда 626 gd со схемами блоков и местами расположения. Выделим предохранитель прикуривателя.

Назначение предохранителей и реле может отличатся от представленного. Сверяйте назначение со своими схемами на защитной крышке.

Блок в салоне

Находится под панелью приборов со стороны водителя.

Пример схемы 1

Пример схемы 2

Схема

Описание

1	15	Audio	Аудио
		Digital Clock	Цифровые часы
		Power Antenna	Антенна питания
		Theft-Detrrent Control	Контроль за кражами и противодействием
		Sound Warning	Звуковое предупреждение
		Remote Control Mirror	Зеркало с дистанционным управлением
		Cigarette Lighter	Прикуриватель
2	20	Headlight Cleaner	Очиститель фар
3	15	Ignition System	Система зажигания
		Fuel Injection System	Система впрыска топлива
		Engine Control System	Система управления двигателем
4	10	Meters & Warning Lights	Счетчики и сигнальные лампы
5	20	Cooling Fan System	Система охлаждающего вентилятора
		Heater & Air Conditioner (Mechanical & Logical)	Обогреватель и кондиционер (механический и логический)
6	15	Sliding Sunroof	Сдвижной люк
7	15	Turn & Hazard Flasher Lights	Поворотные и аварийные проблесковые огни
		Power Steering Control	Гидроусилитель руля
		4WS Control System	Система управления 4WS
		ABS Control System	Система управления ABS
8	30	Power Window	Стеклоподъемник
		AAS Control System	Система управления AAS
9	30	Rear Window Defroster	Обогрев заднего стекла
10	15	Rear Wiper & Washer	Задний дворник и омыватель
11	20	Front Wiper & Washer	Передний дворник и омыватель
12	15	Automatic Shoulder Belt	Автоматический наплечный ремень
13	30	Power Door Lock	Замок двери с электроприводом
14	15	Stop Lights	Стоп-сигналы
		High Mounted Stop Light	Высокий стоп-сигнал
		Horn	Сигнал
15	15	Turn & Hazard Flasher Lights	Поворотные и аварийные проблесковые огни
16	15	Headlight	Фара
		Theft-Detrrent Control	Контроль за кражами и противодействием
		Sound Warning	Звуковое предупреждение
		EC-AT Control System	Система управления EC-AT
		Power Antenna	Антенна питания
		Sliding Sunroof	Сдвижной люк
		Ignition System	Система зажигания
		Rear Hatch	Задний люк
		Luggage Compartment Light	Освещение багажного отделения
		Meters & Warning Lights	Счетчики и сигнальные лампы
		Audio	Аудио
		Digital Clock	Цифровые часы
17	15	Tail Lights	Задние фонари
		Glove Box Light	Свет перчаточного ящика
		Parking Lights	Парковочные огни
		Front Side Marker Lights	Передние боковые габаритные огни
		Rear Side Marker Lights	Задние габаритные огни
		Illumination Lights	Освещение
18	15	Front Fog Lights	Передние противотуманные фары

Блок под капотом

Устанавливается рядом с аккумулятором

Схема

Обозначение

1. 30А Обогрев выпускного коллектора
2. 30А Впрыск топлива
3. 30А Аварийна сигнализация / 40А Омыватель фар
4. 80А Главный предохранитель
5. 60А Центральный замок, Генератор
6. 30А Вентилятор
7. 60А ABS – АБС
8. 40А Вентилятор отопителя
9. 15А Кондиционер
10. Резерв
11. 15А Полный привод
12. 15А Фара ближнего света – левая
13. 15А Фара ближнего света – правая
14. 20А Фара дальнего света – левая
15. 20А Фара дальнего света – правая
16. 40А Вентилятор отопителя
17. 30А Вентилятор
18. Резерв
19. 80А Основной предохранитель
20. Резерв
21. 30А Аварийная сигнализация
22. 30А Вентилятор кондиционера

Рядом с данным блоком могут крепится как отдельные реле и так целый блок в зависимости от уровня электрического оснащения.
