Блок предохранителей на Тойота Королла 120 кузов: где находится

Тойота Королла, как и любой другой автомобиль имеет блоки предохранителей. Но, не все владельцы транспортного средства знают, где они располагаются. Как найти и обнаружить данные элементы подскажет эта статья, а также расшифровку каждого из предохранителей, расположенных в отдельном блоке.

Содержание

  • 1 Для чего нужны плавкие предохранители
  • 2 Расположение блоков предохранителей и расшифровка на Тойота Королла 120 кузов
    • 2.1 Блок предохранителей №1
    • 2.2 Блок предохранителей №2
    • 2.3 Блок предохранителей №3
    • 2.4 Блок предохранителей №4
    • 2.5 Блок предохранителей №5
  • 3 Выводы

Для чего нужны плавкие предохранители

Плавкие предохранители разных типов.

Предохранители необходимы для предотвращения возгорания и замыкания проводки транспортного средства. Так, при возникновении короткого замыкания, первым выходит со строя плавкий элемент, который перегорает. Он разрывает сеть определённого элемента автомобиля, чем обеспечивает безопасность от возгорания проводки.

Исправный и неисправный плавкий предохранитель.

Расположение блоков предохранителей и расшифровка на Тойота Королла 120 кузов

Расположение блоков предохранителей.

В транспортном средстве Тойота Королла в кузове Е120 располагается пять монтажных блоков, которые располагаются, как в подкапотном пространстве, так и в салоне автомобиля. Найти эти блоки достаточно легко, если знать, где искать.

Ещё одна схема расположения блоков предохранителей

Блок предохранителей №1

Первый блок предохранителей располагается с левой части подмоторного пространства. Крышка держится на защёлках, которые достаточно легко снять. Кроме предохранителей, в этом блоке располагаются управляющие реле.

Первый блок предохранителей, общий вид.

Первый блок предохранителей.

И еще один ракурс блока предохранителей.

Где расположен и как открывается блок предохранителей.

Рассмотрим расшифровку плавких предохранителей и реле первого блока Тойота Королла Е120:

Предохр. Сила тока Назначение
а 50A электроусилитель рулевого управления
b 40A фары
с 50A управление двигателем (2ZZ-GE)
d 100А система зарядки, обогреватель заднего стекла
е 30A омыватель фар
f 30A вентиляторы радиатора и конденсатора
g 30A
или VSC №1 (40А) ABS
h 40A или VSC №2 (40A) ABS
1 15A правая фара
2 15A левая фара
3 10A звуковой сигнал
4 10A указатели поворота и аварийная сигнализация
5 5A система зарядки
6 запасной
7 15A управление двигателем, индикаторы режима работы АКПП
8 15A часы, комбинация приборов, фары, внутреннее освещение, кондиционер с автоматическим, управлением, магнитола, система предупреждения, невыключенном освещении, дистанционное управление, центральным замком, ABS (VSC)
9 30А цепь АМ2 замка зажигания
10 резервная цепь
11 резервная цепь
12 резервная цепь
13 резервная цепь



Реле
Расположение Назначение
А Реле электроусилителя рулевого управления
В Реле э/м муфты компрессора кондиционера
С Реле звукового сигнала
D Реле системы впрыска
Е Реле №2 вентилятора радиатора
F Реле №1 вентилятора радиатора

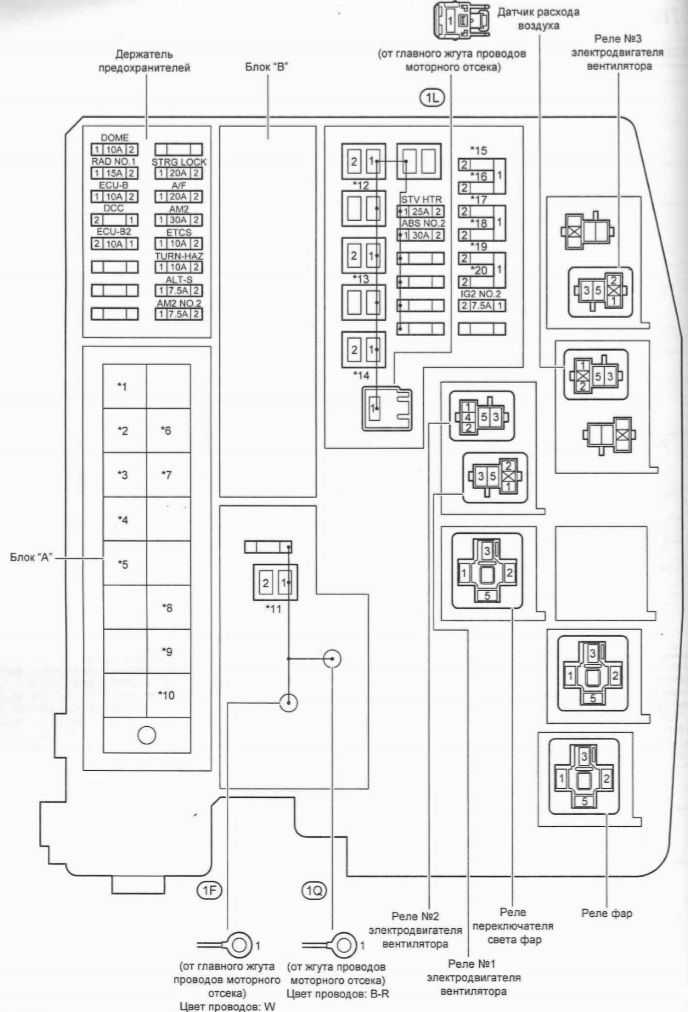

Расположение монтажных блоков в подкапотном пространстве.

Блок предохранителей №2

Второй блок предохранителей располагается в салоне, слева под рулевым колесом. Чтобы добраться до элемента, необходимо потянуть за себя. Он представляет собой некий бардачок.

Расположение второго и пятого блоков предохранителей в салоне автомобиля.

Расположение второго блока предохранителей.

Техническая схема второго блока предохранителей.

Рассмотрим расшифровку плавких предохранителей и реле второго блока Тойота Королла Е120:

Предохр. Сила тока Назначение
1 не используется
2 не используется
3 не используется
4 25А Топливный обогреватель
5 15А Прикуриватель, аудиосистема, часы, органы управления электроприводными зеркалами заднего вида
6 15А Датчики и счетчики, система пневмоподушек SRS, система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива, система стартера, система зарядки
7 10А Антизапотеватель внешних зеркал заднего вида, система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива
8 7. Система многоканального впрыскивания топлива/система последовательного многоканального впрыскивания топлива, датчики и счетчики
9 10А Система кондиционирования воздуха, система антиблокировки тормозов, система контроля стабильности автомобиля, задняя противотуманная фара
10 25А Предохранитель «CIG»
11 15А Задние фары, освещение номерного знака, стояночные световые сигналы, система контроля уровня луча света передних фар, подсветка приборной панели, часы, очиститель передних фар, передние противотуманные фары, обогреватели сидений, система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива
12 20А Электроприводное окно
13 15А Стоп-сигналы, высоко установленный стоп-сигнал, система контроля блокирования передач,система многоканального впрыскивания топлива/ система последовательного многоканального впрыскивания топлива, система антиблокировки тормозов, система контроля стабильности автомобиля
14 15А Передние противотуманные фары
15 25А Система запирания электроприводных дверей
16 не используется
17 10А Система кондиционирования воздуха
18 7. Бортовая система диагностики
19 10А Датчики и счетчики, система кондиционирования воздуха, электроприводные окна, сигналы заднего хода, система дневного освещения, антизапотеватель заднего окна, система повышения передачи автоматической коробки передач, система запирания электроприводных дверей, система зарядки, аварийные мигающие сигналы, автоматическое противобликовое внутреннее зеркало заднего вида, система пневмоподушек SRS, напоминающий световой индикатор ремня безопасности переднего пассажира
20 15А Обогреватели сидений
21 15А Стеклоочистители и стеклоомыватель ветрового стекла
22 10А Система пневмоподушек SRS, электрический охлаждающий вентилятор, система антиблокировки тормозов, система контроля блокирования передач, система рулевого управления с электроприводом, очиститель передних фар
23 25А Стеклоочистители и стеклоомыватель ветрового стекла, стеклоочистители и стеклоомыватель заднего окна
24 40А Антизапотеватель заднего окна, предохранитель «М-HTR/DEF I-UP»
25 30А Электроприводное окно, электролюк
26 40А Система кондиционирования воздуха, предохранитель «А/С»



Реле
Расположение Назначение
A Реле зажигания
B Реле обогревателя заднего стекла
C Реле топливного насоса
D Реле электропривода стеклоподъемников
E Реле стартера
F Электропривод стеклоподъемников, электропривод люка
G Обогреватель заднего стекла, кондиционер, отопитель



Блок предохранителей №3

Третий блок управления располагается в подкапотном пространстве Тойота Королла Е120, недалеко замка капота.

Данный блок присутствует не на всех транспортных средствах, и данный показатель зависит от комплектации автомобиля. Все зависит от наличия кондиционера в транспортном средстве, поскольку реле отвечают именно за вентилятор кондиционера.

Техсхема третьего монтажного блока.

Рассмотрим расшифровку реле третьего блока Тойота Королла Е120:

Реле
Расположение Назначение
1 Реле №1 вентилятора радиатора
2 Реле №3 вентилятора радиатора
3 Реле №2 вентилятора радиатора

Блок предохранителей №4

Как и в случае с третьим блоком, четвёртый устанавливается не на модели транспортного средства. Это блок VSC, который отвечает за работу АБС-системы.

Схема четвёртого монтажного блока.

Рассмотрим расшифровку плавких предохранителей и реле четвёртого блока Тойота Королла Е120:

Предохр. Сила тока Назначение
1 7,5А ABS (VSC)



Реле
Расположение Назначение
A Реле электронасоса ABS
B Реле клапанов ABS

Блок предохранителей №5

Пятый блок реле располагается в салоне автомобиля, под панелью приборов справа. Чтобы добраться до блока, необходимо снять правый воздуховод, поддев его отвёрткой.

Блок предохранителей располагается под воздуховодом.

Техсхема монтажного блока №5.

Расположение пятого монтажного блока.

Рассмотрим расшифровку реле пятого блока Тойота Королла Е120:

Реле
Расположение Назначение
A Реле системы управления ч/в холостого хода
B Реле противотуманных фар
C Реле для дополнительного оборудования
D Реле отопителя



Выводы

Как видно с материалов, Тойота Королла Е120 имеет пять блоков предохранителей, которые располагаются в подкапотном пространстве и салоне транспортного средства. Смена элементов происходит типично и характерно для всех типов автомобилей.

Замена предохранителя прикуривателя Тойота Королла если не работает предохранитель прикуривателя

Современный автомобиль включает в себя десятки электронных систем, которые существенно упрощают жизнь автомобилиста. Несмотря на развитие технологий, некоторые элементы по-прежнему остаются неизменными. В этот список относится и прикуриватель, появившийся еще в начале прошлого века. Если у вас возникли проблемы с этой деталью, возможно, необходима замена предохранителя прикуривателя Тойота-Королла. Как это сделать, будет описано в этой статье.

Предназначение устройства

Как можно было судить из названия, изначально прикуриватель использовался только для сигарет. Но водители все равно использовали обычные зажигалки. В какой-то момент автопроизводители задумывались даже убрать прикуриватель. Однако с появлением электронных устройств появилась необходимость в их подзарядке во время дороги. Здесь и пригодился этот элемент салона.

В современных автомобилях прикуриватель активно используется водителями. От него можно запитать множество устройств на 12 вольт, в том числе:

  • Обогреватель.
  • Зарядное устройство для навигаторов, видеорегистраторов, телефонов.
  • Автомобильный пылесос.
  • Обогрев сидений.
  • Разнообразные элементы освещения салона.

Устройство получает питание непосредственно от электросети автомобиля. В подключении не используется реле. Электричество поступает напрямую от аккумулятора, а защиту сети обеспечивает специальный предохранитель.

Почему не работает

Прежде чем изучать причину поломки, необходимо точно определить, что прикуриватель действительно вышел из строя. Для этого необходимо выполнить следующие шаги:

  1. Включите зажигание автомобиля.
  2. Вставьте в гнездо прикуриватель.
  3. После 10-15 секунд ожидания проверьте степень нагрева. Если прибор практически не нагрелся, тогда проблема действительно в нем.
  4. В конце проверки достаньте устройство из гнезда.

Причин поломки может быть несколько. Нагревательная спираль может перегореть при частом использовании. В этом случае необходимо ее полностью заменить. Это единственное, что может случиться непосредственно с самим прикуривателем.

В остальных случаях необходимо искать проблему в электросети. Одной из самых распространенных проблем является перегорание предохранителя. Главной причиной выхода из строя этого элемента является подключение слишком большой нагрузки. Многие водители подключают портативные кофеварки, компрессоры и другое оборудование. В результате, вам придется поменять предохранитель прикуривателя «Тойота-Королла».

Признаками могут служить также неработающие часы или подсветка. Это говорит о том, что в машине произошел большой скачок напряжения, поэтому часть предохранителей вышла из строя.

Процедура замены

В «Тойота-Королла» используется предохранитель на 15 ампер. Блок предохранителей в Тойота Королла находится под водительской панелью со стороны левой ноги. Защитная крышка блока имеет обозначение каждого из них. Вам необходимо найти обозначение с английскими буквами CIG (от cigarette). Предварительно рекомендуется полностью обесточить автомобиль во избежание короткого замыкания. Для этого необходимо снять минусовую клемму с аккумулятора.

Из инструментов вам может понадобиться только пинцет, чтобы аккуратно достать старый предохранитель. Как заменить предохранитель прикуривателя «Тойота-Королла»? Все очень просто. Выполните следующие шаги:

  1. Откройте блок предохранителей.
  2. Достаньте старый предохранитель на 15 ампер.
  3. Установите новый.
  4. Проверьте работоспособность прикуривателя.

Обычно замена этого компонента полностью решает данную проблему. Если этот вариант вам не помог, возможно, проблемы кроются в проводке. Также рекомендуется устанавливать предохранитель только необходимого номинала. Использование детали с большим показателем ампер в перспективе может привести к поломкам прикуривателя.

Весь процесс замены занимает фактически всего пару минут, а ваши расходы сводятся только к покупке нового предохранителя. Теперь вам не придется обращаться в специализированный автосервис по такой пустяковой проблеме. Вы сэкономите свое время и деньги. Прикуриватель – это неотъемлемый элемент в каждой машине, поэтому при его поломке обязательно выполните ремонт.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Добавить комментарий

В начало страницы

Ремонт Toyota

ТО авто Toyota

Как на самом деле называется предохранитель прикуривателя автомобиля?

Я пытался выяснить, почему прикуриватель в моей машине не работает должным образом, и я думаю, что это может быть проблема с предохранителем, но я не уверен, что он помечен как в блоке предохранителей— как на самом деле называется предохранитель прикуривателя автомобиля?

Эндрю (Энди) Биро · Ответ дан 27 апреля 2022 г.

Отзыв от Шеннон Мартин, лицензированного страхового агента.

Сожалеем, что у вас проблемы с машиной! В зависимости от марки и модели автомобиля предохранитель прикуривателя или розетки для аксессуаров может быть помечен по-разному, но во многих автомобилях предохранитель прикуривателя обозначен цифрой 9.0009 «LTR» , сокращение от «зажигалка», и вы можете найти его в блоке предохранителей под капотом.

Если вы не уверены, какой предохранитель соответствует прикуривателю, проверьте тип, размер и расположение предохранителя в руководстве пользователя . Ищите один из следующих терминов:

  • Дополнительная розетка
  • Прикуриватель
  • Прикуриватель
  • 12-вольтовая розетка
  • 12-вольтовая розетка

Защитите себя и свой автомобиль с правильным страховым полисом с лицензией Jerry. приложение для сравнения страховок и брокер.

После того, как вы загрузите Jerry, просто ответьте на несколько вопросов, на выполнение которых у вас уйдет примерно 45 секунд, и вы сразу же получите расценки на страхование автомобиля с покрытием, аналогичным вашему текущему плану. Клиенты Jerry экономят в среднем $800+ в год.

ДОПОЛНИТЕЛЬНО : Как вывести запах дыма и сигарет из автомобиля

Техническое обслуживание автомобилей Ремонт автомобилей

ПОЧЕМУ ВЫ МОЖЕТЕ ДОВЕРЯТЬ ДЖЕРРИ

Джерри сотрудничает с более чем 50 страховыми компаниями, но наши материалы были независимо исследованы, написаны и проверено нашей командой редакторов и агентов. Нам не платят за обзоры или другой контент.

Просмотреть больше контента

Ресурсы для ремонта автомобиля
  • Служба замены привода привода с туловищем

  • Замена наполнителя 8

  • . Запрос.

    Проверка износа внешних краев шин

Страхование вашего автомобиля
    Страхование в вашем штате
    • Cheap Car Insurance in Kansas

    • Cheap Car Insurance in Virginia

    • Cheap Car Insurance in West Virginia

    • Cheap Car Insurance in South Dakota

    • Cheap Car Insurance in Alabama

    Страхование в вашем городе
      Что спрашивают другие
      Сколько стоит подержанный BMW X5?

      Не буду врать, у меня дорогие вкусы при ограниченном бюджете, но мне также нужна машина с дополнительным пространством для моих двоих детей. Я смотрел на BMW X5, но новые модели немного дороговаты. Сколько будет стоить подержанный BMW X5?

      Эрик Шад

      27 апреля 2022 г.

      Сколько стоит подержанный Dodge Challenger Hellcat?

      Я хотел бы купить Dodge Challenger Hellcat, но в моем бюджете недостаточно места, чтобы позволить себе новую модель. Сколько стоит б/у?

      Андреа Барретт

      27 апреля 2022 г.

      Сколько раз должны использоваться подушки безопасности?

      Мне пока не приходилось об этом беспокоиться, но я много думаю о том, что происходит с подушками безопасности после автомобильной аварии. Вы можете использовать их снова? Их заменяют? Подушки безопасности предназначены для использования сколько раз?

      Melanie Mergen

      27 апреля, 2022

      Просмотр всех вопросов

      Читать советы от автомобильных экспертов по адресу jerry

      The Lamborghini urus: Suv Meets Supercar

      Стартовая цена почти в четверть миллиона долларов не для слабонервных.

      Max Werner

      26 апреля 2022 г.

      9 лучших радиостанций Killeen

      Неважно, едете ли вы по дороге домой с работы или следите за последними новостями, это лучшие радиостанции в Киллин.

      Max Werner

      26 апреля, 2022

      Rapid Fire Protection Review

      Rapid Fire Proteck

      Превышение скорости

      Land Rover

      Новые водители

      Allstate

      Ferrari

      Infiniti

      Иностранные

      Защита от травм (PIP)

      Renter insurance

      Jaguar

      Vehicle Safety Ratings

      Michigan

      Holidays

      Pennsylvania

      New Car Replacement Insurance

      Bentley

      Volkswagen

      Lamborghini

      Driving Record

      Oregon

      Maryland

      Hawaii

      Massachusetts

      Subrogation

      Allied

      Кино

      Hummer

      Без длинных форм

      Без спама и нежелательных телефонных звонков

      Quotes from top insurance companies

      Find insurance savings — it’s 100% free

      Resources
      • Car Insurance

      • Cheap Car Insurance

      • Car Insurance Quotes Online

      • Types of Insurance

      Страхование автомобиля по марке

      Toyota

      Hyundai

      Mercedes-Benz

      Subaru

      Chevrolet

      Mitsubishi

      Автострахование государством

      ALAKAZARCACOCTDEFLGAHIIDILINIAKSKYLAMEMDMAMIMNMSMOMTNENVNHNJNMNYNCNDOHOKORPARISCSDTNTXUTVTVAWAWVWIWY

      Проблема с прикуривателем на Toyota Corolla

      Когда прикуриватель на Toyota Corolla

      Если прикуриватель на вашей Toyota Corolla драматичен, тем не менее, это не мешает вам управлять автомобилем, но это не значит, что это действительно не работает, но это не мешает вам управлять автомобилем, но это не значит, что это действительно не работает. стал очень практичным компонентом Toyota Corolla. Вот почему в этой статье мы объясним вам, как проанализировать проблему с прикуривателем, чтобы впоследствии можно было ее починить.

      Первоначально функция прикуривателя заключалась в том, чтобы прикуривать сигареты в автомобилях. Однако с тех пор его функции на Toyota Corolla со временем расширились. В частности, потому что в настоящее время мы постоянно используем наши мобильные телефоны для GPS, или для звонков, или для прослушивания музыки. Но не только это, прикуриватель также может служить подогревом для бутылочек, зарядным устройством для компьютера…

      Поэтому при длительных поездках на Toyota Corolla аккумуляторы ваших смартфонов или других устройств могут быстро разрядиться. Вот почему прикуриватель становится очень полезным, поскольку он генерирует соответствующую электрическую мощность, чтобы дать вам возможность заряжать свои смартфоны. Однако для его использования необходимо вооружиться адаптером.

      Будьте осторожны с этими адаптерами. Некоторые дают возможность иметь несколько соединений. Но если вы перегрузите розетку, потребление вызовет перегрев электрической цепи и в вашей Toyota Corolla обязательно сгорит предохранитель.

      Чтобы помочь вам лучше всего, в этой статье мы расскажем вам как работает прикуриватель в Toyota Corolla . И тогда мы сообщим вам, если проблема исходит от предохранителей по пункту проблема прикуривателя на Toyota Corolla: перегорел предохранитель . И напоследок подробно расскажем как устранить в пункте проблема с прикуривателем на Тойота Королла: ремонт или замена .

      1-Как работает прикуриватель

      Прикуриватель Toyota Corolla представляет собой электрический элемент в форме цилиндра. Внизу есть токопроводящая часть с 2 выступами, позволяющими циркуляции электричества нагревать сопротивление прикуривателя.

      Таким образом, пользователь активирует его нажатием кнопки. Это приведет к соприкосновению сопротивления с выступами. При нажатии через него потечет электричество и нагреет сопротивление. Затем, когда температура становится достаточно высокой, кнопка поднимается, и пользователь может снять нагретую съемную часть, чтобы зажечь сигарету.

      Примечание: Прикуриватель обычно получает 12 вольт. Поэтому в случае, если он больше не работает, следует проверить питание прикуривателя. Для этого вооружитесь вольтметром (в строительном магазине он будет стоить около 10 евро). Если напряжение намного ниже 12 вольт, проблема может быть связана с предохранителями или соединениями.

      В противном случае при отключении питания проблема может быть в плохом контакте или в старении прикуривателя.

      2-Проблема с прикуривателем на Toyota Corolla: Перегорел предохранитель

      Начнем с того, что предохранители на Toyota Corolla оказываются очень важными компонентами. Потому что они должны контролировать силу тока в электрической цепи. Предохранители действительно стоят в цепи. Затем их пересекает течение, чтобы проверить интенсивность. Когда ток оказывается слишком сильным, предохранитель перегорает, чтобы остановить поток тока. И это очень важно, потому что в противном случае перегрев цепи может привести к пожару внутри вашего автомобиля.

      2.1-Определите, перегорел ли предохранитель прикуривателя на Toyota Corolla

      Обратите внимание, что почти все предохранители в вашей Toyota Corolla сгруппированы вместе в блоке предохранителей. Вы можете быстро найти его, используя бортовой журнал вашей Toyota Corolla. Обычно он находится возле аккумулятора, а значит под капотом или под рулем.

      После идентификации, все еще с записной книжкой Toyota Corolla или на крышке блока предохранителей, найдите предохранитель прикуривателя. Снимите его с помощью плоскогубцев, имеющихся в корпусе. Если вы заметили в непрозрачной части, что токопроводящая нить оборвана, это означает, что предохранитель перегрелся и, следовательно, у вас проблема с прикуривателем. В противном случае проблема точно в другом.

      Если вам нужны дополнительные пояснения по этому вопросу, вы можете узнать больше о руководстве, написанном ранее: Как найти предохранитель прикуривателя на Toyota Corolla

      2.

      2-Заменить перегоревший предохранитель прикуривателя на Toyota Corolla

      Это очень просто Как поменять предохранитель прикуривателя на Toyota Corolla. Как и в предыдущем шаге, вам нужно будет удалить его из блока предохранителей вашей Toyota Corolla. И тогда вам придется менять его с предохранителем того же номинала. Это очень важно, обычно предохранители прикуривателя должны быть на десять ампер (красные). Если вы не соблюдаете силу тока, ваш предохранитель не сможет работать должным образом. Поэтому он может не обнаружить перегрев, если вы возьмете предохранитель с большей силой тока. Потом, наоборот, быстро перегорит, когда интенсивность обычно правильная.

      3-Проблема с прикуривателем на Toyota Corolla: Ремонт или замена

      3.1-Как отремонтировать прикуриватель на Toyota Corolla?

      В том случае, если вы только что проверили предохранители и проблема не в них, возможно, у вашего прикуривателя плохой контакт. Как описано выше, прикуриватель состоит из проводящей части с язычками. Но когда гнездо прикуривателя больше не касается этих выступов, передача электричества невозможна.

      Чтобы проанализировать это, вам нужно будет снять консоль с вашей Toyota Corolla, чтобы иметь возможность снять прикуриватель. Вам придется открутить винты, которые его держат, обычно отверткой Т15, после чего снять покрытие. После того, как вы удалили его, вам нужно будет отключить прикуриватель. Затем вы можете вытолкнуть цилиндрический элемент из его основания. Когда это будет сделано, загляните в дно цилиндра, если обнаружится, что язычки окислились, то восстановить будет легко. Вам просто нужно удалить дно, используя вкладки. А то придется немного поскоблить наждачной бумагой, чтобы снять окисление и потом облегчить контакт. После этого вам просто нужно собрать все обратно, тогда, как правило, все должно работать.

      С другой стороны, если он не окислился, а язычки оказались немного скрученными, то мы советуем заменить его полностью. Не волнуйтесь, зажигалка продается в Интернете примерно за 10-20 долларов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
