Блок предохранителей и реле Lada Kalina 1, их описание

Рубрика: LadaАвтор: admin

Рассмотрены автомобили Лада Калина 1 (ВАЗ-1117, ВАЗ-1118, ВАЗ-1119, ВАЗ-2192, ВАЗ-2194) 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 годов выпуска.

Блок предохранителей и реле в салоне Лада Калина 1

Основной блок расположен в салоне автомобиля под панелью приборов со стороны водителя, за защитной крышкой, на которой с обратной стороны нанесены обозначение реле и предохранителей основного блока.

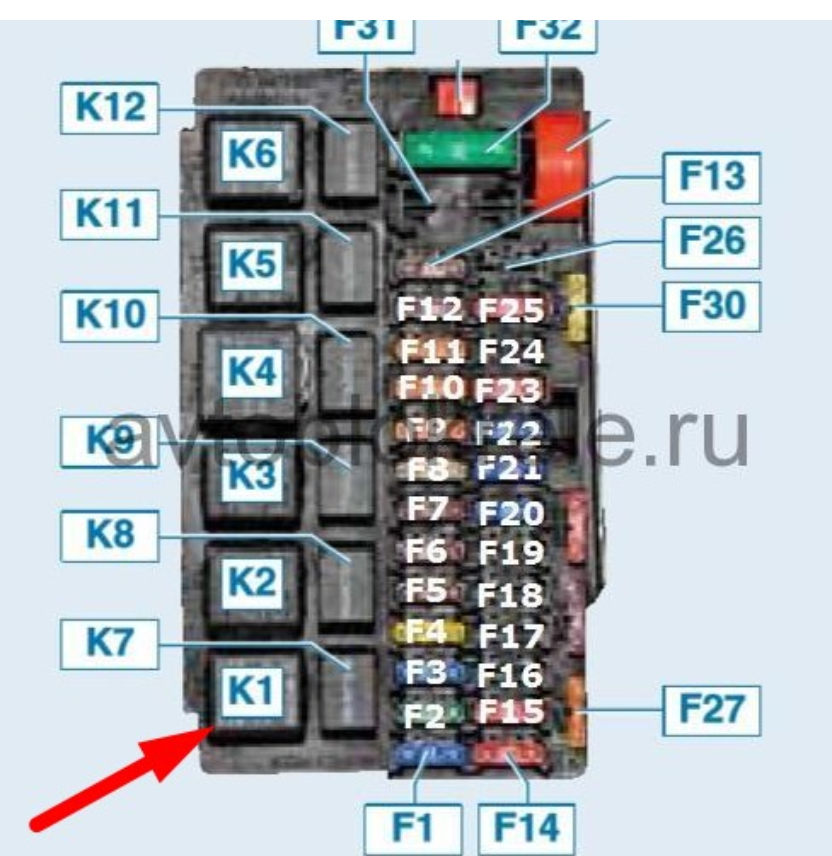

Схема предохранителей и реле в салоне Lada Kalina

Назначение предохранителей калины расположенных в блоке салона автомобиля.

Монтажный блок предохранителей и реле: 1 — место установки реле включе­ния стеклоочистителя фар, K1; 2 — реле включения дальнего света фар, K7; 3 — реле включения звукового сигнала K8; 4 — реле включения стеклоподъемни­ков дверей калины, K2; 5 — место установки реле включения противотуманных фар, K9; 6 — реле стартера; 7 — реле вклю­чения обогрева заднего стекла, K10; 8 — дополнительное реле, K4; 9 — реле включения подогрева сидений, K11; 10    — реле включения указателей пово­рота и аварийной сигнализации, K5; 11    — место установки резервного реле калины, K12; 12 — реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла, K6; 13 — пинцет для извлечения предохранителей и реле с маленьким кор­пусом; 14 — пинцет для извлечения реле; 15 — запасные предохранители; 16 — ме­сто установки предохранителя АБС, F28: 17 — предохранитель электроусилителя рулевого управления, F27; 18 — предох­ранители F1—F26

Расшифровка реле и предохранителей в основном блоке Лады Калины.

Номер предохранителя	Ток, А	Расшифровка
F1	10	Указатели поворота (блок управления им­мобилайзером, щиток приборов, выклю­чатель аварийной сигнализации)
F2	30	Электростеклоподъемники
F3	10	Аварийная сигнализация
F4	20	Стеклоочиститель и стеклоомыватель
F5	25	Электровентилятор отопителя, блок управ­ления электроусилителем рулевого управ­ления, предохранитель печки калины.
F6	20	Звуковой сигнал
F7	10	Щиток приборов, лампы освещения салона
F8	20	Обогрев заднего стекла
F9	5	Лампы габаритного света с правой сторо­ны автомобиля
F10	5	Лампы габаритного света с левой стороны калины
F11	7,5	Блок управления иммобилайзером
F12	7,5	Лампа ближнего света правой блок-фары
F13	7,5	Лампа ближнего света левой блок-фары

№	Ток, А	Защищаемые цепи
F14	10	Лампа дальнего света правой блок-фары
F15	10	Лампа дальнего света левой блок-фары
F16	10	Противотуманная фара*
F17	10	Противотуманная фара*
F18	15	Подогрев сидений*
F19	10	АБС*
F20	15	Предохранитель прикуривателя Лада Калина
F21	10	Соленоид блокировки передачи заднего хода
F22	15	Блок дистанционного управления центральным замком и охранной системой автомобиля
F23		Блок управления электроусилителем рулево­го управления
F24		Резерв (муфта компрессора кондиционера калины)
F25		Резерв (контроллер электропакета)
F26		Резерв (АБС)
F27 (F31)	50	Электроусилитель рулевого управления
F28	50*	Резерв, АБС

В скобках указаны отличия для монтажного блока, имеющего нумерацию на 31 предохранитель. При замене предохранителей следует руководствоваться условными обозначениями на крышке монтажного блока.

Предохранители и реле системы управления двигателем Лада Калина

Цепи системы управления двига­телем защищены тремя плавкими предохранителями, расположенны­ми под крышкой в облицовке тун­неля пола.

Для доступ нужно поддеть отверткой и снять крышку с центральной консоли.

Расшифровка

Обозначение на изображении	Сила тока, А	Защищаемые цепи
F1	15	Цепи главного реле (обмотка реле включения электро­вентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания)
F2	15	Топливный насос, предохранитель бензонасоса калины.
F3	15	Электронный блок управления (цепи постоянного пи­тания)

Реле системы собраны в блок и установлены под централь­ной консолью. В блок дополнитель­но встроен предохранитель электро­вентилятора системы охлаждения двигателем.

Дополнительные реле и предохранитель расположены с правой стороны внизу панели приборов.

Чтобы доступа, необходимо снять правую накладку консоли панели приборов



Описание предохранителей и реле на Лада Калина всех модификаций

Владелец Калины может не разбираться в автоэлектрике, но понимать, зачем нужны предохранители Лады Калины должен. Такие знания помогут сэкономить много денег и устранить некоторые неисправности в машине самостоятельно.

---

Отличия в электронике Лады Калины 1 от Калины 2

Эти два автомобиля, несмотря на внешние сходства и общую базу, имеют разную структуру построения электрической проводки.

Во втором поколении использовались наработки Рено, что объясняет появление блока кузовной электроники, как на Лада Веста. Кроме того, эти автомобили получили абсолютно разные монтажные блоки и их расположение.

Отличие монтажных блоков также объясняется появлением на Lada Kalina 2 автоматической коробки передач, климат-контроля и обогрева лобового стекла. Кроме того, почти во всех комплектациях появились ДХО. Поэтому диагностика неисправностей, связанных с перегоревшими предохранителями на этих машинах, выполняется по-разному.

Где находятся предохранители и реле

В зависимости от поколения автомобиля, блоки предохранителей имеют отличия, а, следовательно и разные места установки.

Расположение блоков предохранителей и реле на Lada Kalina 1

Калины первого поколения комплектовались сразу несколькими блоками предохранителей. Их расположение имеет несколько мест и все они в салоне:

1. Основной блок расположен под панелью, слева от рулевой колонки.
2. Другой блок монтировался под прикуривателем, рядом с рычагом КПП.
3. Еще один монтажный блок размещен под торпедо, внутри центрального тоннеля.

Где находятся монтажные блоки в Лада Калина 2

На автомобиле Лада Калина второго поколения два блока предохранителей. Внутри салона расположен основной, а в некоторых комплектациях установлен еще и под капотом.

1. Один находится в салоне, слева от рулевой колонки, под крышкой.
2. Дополнительный блок предохранителей находится в подкапотном пространстве, справа от аккумулятора.

Стоит учитывать местоположение монтажного блока, чтобы не допустить ошибок в диагностике автомобиля.

Правильный подбор изамена предохранителей на Калине

Предохранитель в машине представляет собой пластиковое изделие с двумя контактами, внутри которого находится плавкая вставка.

Разные предохранители рассчитаны на разное значение тока и при превышении этого параметра вставка перегорает. Очень важно на место нужного предохранителя установить такой же и не ошибиться.

К примеру, если на прикуриватель установлен предохранитель на 15 Ампер, то поставить вставку на 60 Ампер или на 5 уже нельзя.

Дело в том, что при большом токе срабатывания, прибор может сгореть или оплавить проводку в случае неисправности. А при большом токе в 15 Ампер, предохранитель на 5 Ампер может сработать сразу после включения прибора, так как не рассчитан на такую работу.

Плавкие вставки отличаются по цвету и амперажу. В настоящий момент, в автомобилях используют следующие цвета и предохранители:

Цвет	Наглядно	Ток срабатывания
Коричнево-желтый			5А
Коричневый			7,5А
Красный			10А
Голубой			15А
Желтый			20А
Белый			25А
Зеленый			30А
Оранжевый			40А
Красный			50А
Голубой			60А

В автомобилях Лада Калина 1 и 2 поколения используются ножевые предохранители стандартов Norma и Maxi. Последние применяются на Калине 2 в подкапотном пространстве и несколько таких используется на Lada Kalina 1 в салоне.

Чтобы заменить предохранители, в основном блоке есть специальный съемник, который находится в правом нижнем углу.

Как подобрать и заменить реле на Калине

Реле в машине используется для дистанционного управления потребителями, требующих больших токов.

К примеру, чтобы активировать стартер – контактов замка зажигания и его проводки будет недостаточно. Поэтому замок служит лишь средством управления, а реле замыкает силовые контакты и цепь втягивающего реле.

В автомобилях обоих поколений применяются самые обычные 4-х и 5-ти контактные реле. Однако используется здесь два вида размеров, при подборе следует это учитывать. Лучше посмотреть характеристики реле на корпусе и купить точно такое же или показать нужное реле продавцу автозапчастей. Автомобильные реле могут различаться по силе тока, количеству и расположению контактов.

Для замены неисправных реле и предохранителей на Ладе Калине используется специальный инструмент «щипцы», которые установлены в правом нижнем углу. Те, что побольше – для реле, а те, что поменьше – для предохранителей.

Если после замены предохранителя он снова перегорел, не стоит пытаться менять его вновь, скорее всего в цепи присутствует короткое замыкание и автомобиль необходимо отдать на более тщательную диагностику.

Схема предохранителей и реле в Калине 1

Как было сказано ранее, в Lada Kalina первого поколения блоков предохранителей и реле три. Поэтому каждый следует рассмотреть отдельно.

Основной блок

Чтобы понять какие предохранители установлены в основном блоке и за что они отвечают, следует ознакомится с таблицей:

Номер	Ток срабатывания, А	За что отвечает
F1	10	Аварийная сигнализация, указатели поворота, противоугонная система(иммобилайзер), щиток приборов
F2	30	Электрические стеклоподъемники
F3	10	Аварийная сигнализация
F4	20	Омыватель и стеклоочиститель
F5	25	ЭБУ электроусилителя руля и двигатель отопителя
F6	20	Гудок
F7	10	Плафоны освещения салона, щиток приборов
F8	20	Нагревательный элемент обогрева заднего стекла
F9	5	Габариты – правая сторона автомобиля
F10	5	Габариты – левая сторона автомобиля
F11	7,5	Блок управления иммобилайзера
F12	7,5	Ближний свет – правая блок-фара
F13	7,5	Ближний свет – левая блок-фара
F14	10	Дальний свет – правая блок-фара
F15	10	Дальний свет – левая блок-фара
F16	10	ПТФ – правая сторона
F17	10	ПТФ – левая сторона
F18	15	Обогрев сидений
F19	10	ЭБУ антиблокировочной системы
F20	15	Прикуриватель
F21	10	Выключатель заднего хода
F22	15	Блок управления штатной сигнализацией
F23	25	ЭУР
F24	7,5	Эл. Магнитная муфта кондиционера
F25	30	Питание электропакета
F26	25	ЭБУ антиблокировочной системы
F27	50	ЭУР
F28	40	АБС

Последние четыре предохранителя являются резервными и необходимы для замены перегоревших.

Чтобы узнать, какое реле и за что отвечает в Lada Kalina 1, достаточно изучить следующую таблицу:

Номер	Обозначение
K1	Стеклоочиститель фар
K2	Электрические стеклоподъемники
K3	Стартер
K4	Дополнительное реле
K5	Реле-прерыватель указателей поворота и аварийной сигнализации
K6	Стеклоочиститель и стеклоомыватель
K7	Дальний свет
K8	Гудок
K9	ПТФ
K10	Обогрев заднего стекла
K11	Элемент обогрева сидений
K12	Муфта компрессора кондиционера

Блок предохранителей под прикуривателем

Здесь установлено всего три вставки. Назначение предохранителей – защита цепей системы впрыска двигателя.

Номер	Ток	Обозначение
F1	15А	Цепь включения главного реле
F2	15А	Бензонасос
F3	15А	Постоянный «+» питания ЭБУ

Блок предохранителей и реле под консолью

Замыкает силовые части системы впрыска двигателя. На втором поколении автомобиля, почти все реле и предохранители отсюда перейдут на основной монтажный блок.

1	Низкая скорость вентилятора
2	Главное реле
3	Высокая скорость вентилятора
4	Реле топливного насоса
5	Предохранитель электровентилятора
6	—

Таблица предохранителей и реле в Лада Калина 2

Lada Kalina 2 существенно отличается от своей предшественницы и имеет немного иной блок с другим расположением предохранителей.

Основной блок в салоне

Чтобы понимать за что отвечают реле и предохранители на Калине 2 – изучите таблицу:

Номер	Ток срабатывания, А	Защищаемая цепь
F1	15	Питание ЭБУ двигателя, катушек зажигания, топливных форсунок и электрического вентилятора
F2	25	ЦЭКБС
F3	15	ЭБУ и привод АКПП
F4	15	ЭБУ SRS
F5	7,5	ЭБУ двигателя, щиток приборов, ЦЭКБС, Гидроусилитель руля, стоп-сигнал, датчик скорости, селектор выбора режима АКПП, выключатель и реле обогрева стекла и обогрев сидений
F6	7,5	Сигнал заднего хода, контроллер АКПП, штатный парктроник и указатели поворота
F7	7,5	Клапан адсорбера, питание датчика распредвала, кислородного датчика, ДМРВ и Датчика абсолютного давления в коллекторе
F8	25	Обогрев зеркал и заднего стекла
F9	5	Габаритные огни по правому борту
F10	5	Габаритные огни по левому борту, подсветки щитка приборов и клавиш, освещение номерного знака, освещение вещевого ящика
F11	5	Задние ПТФ
F12	10	Ближний свет и корректор фар (правая блок-фара)
F13	10	Ближний свет и корректор фар (левая блок-фара)
F14	10	Дальний свет – правая сторона
F15	10	Дальний свет – левая сторона
F16	10	ПТФ передняя правая
F17	10	ПТФ передняя левая
F18	15, 20 или 10	Прикуриватель и обогрев передних сидений
F19	20, 7. 5 или 5	Блок управления ЦЗ и питание блока АБС
F20	15	Гудок
F21	10	Бензонасос
F22	15	Передние стеклоподъемники, омыватели стекол и задние стеклоочистители
F23	5	Питание щитка приборов и разъема диагностики
F24	7,5	Муфта компрессора и питание блока климат-контроля
F25	7,5	Плафон освещения салона, лампы стоп-сигнала
F26	25 или 10	Клапаны антиблокировочной системы или ЦЭКБС
F27	25 или 30	Клапаны АБС или электродвигатель отопителя
F28	30	Мотор отопителя или питание климат-контроля
F29	Резерв	Резерв
F30	Резерв	Резерв
F31	30	Кратковременное включение дальнего света, стеклоподъемник передних дверей или клапаны АБС
F32	30	Отопитель и климат-контроль

Обозначения реле в Калине 2

Номер реле	Обозначение
К1	Электрический вентилятор охлаждения
К2	Стеклоподъемники
К3	Управление стартером
К4	Реле снятия нагрузки замка зажигания
К5	Аварийная сигнализация и указатели поворота
К6	Стеклоочиститель или подогрев передних сидений
К7	Дальний свет
К8	Звуковой сигнал
К9	Ближний свет
К10	Обогрев зеркал и заднего стекла
К11	Реле включения ЭБУ двигателя
К12	Бензонасос
К13	Аварийная сигнализация или лампы заднего хода
К14	Дополнительное реле аварийки или вентилятора системы охлаждения
К15	Обогрев лобового стекла (две секции)
К16	Обогрев лобового стекла (две секции)
К17	Компрессор кондиционера

Предохранители под капотом Kalina 2

Ознакомьтесь с таблицей предохранителей подкапотного пространства:

F1	Обогрев стекла или генератор
F2	Генератор
F3	Генератор или вентиляторы охлаждения
F4	Вентилятор системы охлаждения или контроллер ESP
F5	Гидроусилитель руля или питание блока ESP
F6	Питание ЭУР или насоса АБС

Разные комплектации автомобилей в зависимости от года выпуска могут иметь разные обозначения предохранителей.

Почему перегорают предохранители и какие симптомы

Предохранители никогда не перегорают без причины и Лада Калина – не исключение. Плавкие вставки защищают цепи от следующих неисправностей:

1. Короткое замыкание.
2. Перегрузка.

Задача предохранителя – спасти электрическую цепь: проводку, потребители и не допустить возникновения пожара, вызванного оплавлением проводов или иных частей электрической цепи.

Короткое замыкание – одна из причин оплавления вставки, которое чаще происходит из-за повреждения проводов, замыкания «плюса» на массу кузова или при ДТП, в результате которого жгут или отдельный провод перерубило частью кузова.

Перегрузки могут быть вызваны одновременной работой многих потребителей или при использовании низкокачественных компрессоров для подкачки шин, запитываемых от прикуривателя.

Есть и другая причина, которая происходит крайне редко – это использование китайских плавких вставок, ток срабатывания которых немного ниже, чем предусмотрено электрической цепью. Несмотря на то, что на корпусе вставки может быть указано 15А, на самом деле, эта цифра может быть занижена до 10.

Симптом сгоревшего предохранителя – полный отказ потребителя. К примеру, если прикуриватель не работает, то в 90% случаев, всему виной сгоревший предохранитель. Чтобы в этом убедиться, достаточно открыть крышку, достать плавкую вставку, руководствуясь таблицей и проверить ее целостность. Если визуально это сделать невозможно, допускается использование мультиметра в режиме прозвонки.

Исправный предохранитель должен прозваниваться, а перегоревший покажет на приборе обрыв. В случае, если замена вставки не помогла, придется диагностировать уже блок предохранителей или искать проблему в другом месте.

Использовать проволоку для ремонта предохранителя запрещено! Это может привести к возгоранию проводки в автомобиле.

Подведем итоги

Замена предохранителей в Lada Kalina – процедура не сложная, но не стоит ее делать, если нет под рукой таблицы с обозначениями, а также в случаях, когда вставка перегорела из-за короткого замыкания.

Признаки неисправности или неисправности главного реле (компьютер/топливная система)

Признаки неисправности или неисправности главного реле (компьютер/топливная система) | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость проверки электрооборудования двигателя автомобиля

Место обслуживания

0,00 $

Предварительная, прозрачная цена

Компьютер двигателя в вашем автомобиле является очень важным элементом оборудования. Без правильной работы этой части автомобиля вы практически не сможете управлять автомобилем по назначению. Чтобы эта часть автомобиля работала правильно, ей потребуется питание, которое подает главное реле. Главное реле помогает гарантировать, что компьютер двигателя получает питание, необходимое для работы и функционирования по назначению.

Главное реле обычно находится под капотом в блоке реле. Высокая температура, которой подвергается это реле, может со временем привести к серьезным повреждениям. Когда главное реле начинает работать со сбоями, вам придется найти способ решить проблемы в спешке. Неспособность действовать быстро в такой ситуации может привести к большой нестабильности.

Двигатель не запускается

Большинство автовладельцев считают свой двигатель само собой разумеющимся, пока с ним не возникнет проблема. Если двигатель не заводится, необходимо проверить главное реле. Если главное реле не снабжает компьютер двигателя необходимой ему мощностью, двигатель не сможет запускаться и работать должным образом. Неспособность заменить главное реле обычно приводит к тому, что автомобиль становится непригодным для использования.

Автомобиль не может работать в течение длительного времени

Если автомобиль заводится, а затем почти сразу же глохнет, возможно, виновато главное реле. Единственный способ убедиться, что эта проблема устранена, — это потратить время на проверку и замену реле, если это необходимо. Наличие автомобиля, который постоянно отключается, может быть очень неприятным и опасным в определенных ситуациях. Замена главного реле — единственный способ восстановить стабильность, которую потерял ваш автомобиль.

Индикатор Check Engine горит

Когда на вашем автомобиле загорается индикатор Check Engine, вам нужно потратить время, чтобы его осмотреть. Лучший способ выяснить, почему горит лампочка, — зайти в магазин, где есть диагностическое оборудование. Они смогут точно определить, какие проблемы вызывают появление индикатора Check Engine.

---

Следующий этап

Запланировать проверку электрооборудования двигателя автомобиля

Самая популярная услуга, которую заказывают читатели этой статьи, — проверка электрооборудования двигателя автомобиля. После того, как проблема будет диагностирована, вам будет предоставлена ​​предварительная стоимость рекомендуемого исправления, а также скидка в размере 20 долларов США в качестве кредита на ремонт. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 9:00.ВЕЧЕРА. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЗНАТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И РАСПИСАНИЕ

---

Check Engine Light

двигатели

топливная система

Приведенные выше утверждения предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш Условия использования для более подробной информации

Отличные рейтинги авторемонта.

4.2 Средняя оценка

Часы работы

7:00 — 9:00PM

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение прямо перед бронированием.

Отличный рейтинг

---

Сводка оценок

ПОСМОТРЕТЬ ОТЗЫВЫ РЯДОМ

Крис

23 года опыта

2372 отзывов

Запрос Крис

3

лет 2 из

опыт

Запрос Крис

Роберт

Dodge Ram 2500 L6-5.9L Turbo Diesel — Электрооборудование двигателя автомобиля — Перрис, Калифорния

Крис приехал рано и быстро решил нашу проблему. Отличный сервис!!

Джозеф

Chrysler 300 — Утечка охлаждающей жидкости — Уилдомар, Калифорния

Отличный сервис от Криса 3

34 года опыта

Запрос Johnny

от Мэтта

Mitsubishi Endeavour V6-3.8L — Электрическая проверка двигателя автомобиля — Кармайкл, Калифорния

Дружелюбное и тщательное обслуживание! Ему не потребовалось много времени, чтобы определить, что моя проблема была не в электрике, а в недостатке компрессии. Он смог довольно быстро определить мою проблему и избавил меня от необходимости буксировать мой автомобиль в сервисный центр.

Джеймс

31 год опыта

1039 отзывов

Запрос Джеймс

Джеймс

31 год опыта

Запрос Джеймс

Terrain 4.4 Terrain 4.3

2 Хосе

2 L — Электрооборудование двигателя автомобиля — Уиндермир, Флорида

очень профессиональный, он правильно объяснял предметы

Томас

13 лет опыта

227 отзывов

Запрос Томас

Томас

13 лет опыта

Запрос Thomas

от Michael

Volkswagen Rabbit L5-2.5L — Электрооборудование двигателя автомобиля — Гранд-Прери, Техас

10/10!

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

P0804 Код неисправности OBD-II: Неисправность цепи управления лампой переключения на повышенную передачу (Skip Shift)

Что означает код P0804 Модуль управления трансмиссией (PCM) вашего автомобиля обнаружил неисправность в цепи управления электромагнитной лампой переключения передач с одной по четвертую. Цепь управления электромагнитным клапаном переключения передач с первой по четвертую также известна как…

P3411 Код неисправности OBD-II: Низкий уровень цепи управления деактивацией/впускным клапаном цилиндра 2

P3411 означает, что система обнаружила проблему с датчиками автомобиля из-за проблем с электрикой , неисправные соленоиды, низкое давление масла или механические проблемы.

P0425 Код неисправности OBD-II: датчик температуры катализатора (ряд 1)

Код неисправности P0425 означает, что PCM обнаруживает недостаточную эффективность катализатора в каталитическом нейтрализаторе для двигателя, ряд 1.

Похожие вопросы

Проверка двигателя с кодом P0031.

Привет. Современные автомобили оснащены датчиками кислорода с подогревом или датчиками соотношения воздух-топливо. Нагревательный элемент в датчике быстрее доводит его до рабочей температуры. Это позволяет модулю управления трансмиссией (PCM) быстрее использовать входные данные датчика. Код P0031…

Вода в двигателе

Если вы проехали через большое количество воды, вплоть до того, что двигатель вдыхал воду, двигатель мог быть поврежден. Вполне возможно, что только некоторые базовые услуги по техническому обслуживанию могут решить вашу проблему; I…

Мигает индикатор Check Engine на Ford Taurus 2000 года

Если индикатор Check Engine мигает (https://www.yourmechanic.com/article/the-check-engine-light-demystified), это означает, что продолжение вождения автомобиля может привести к повреждению катализатора. Вероятно, у вас пропуски зажигания, и, вероятно, что-то произошло, когда вы меняли искру…

Просмотрите другой контент

Услуги

Сметы

Города

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать часто задаваемые вопросы

ЗАПРОСИТЬ ЦЕНУ

---

3 Признаки неисправного главного реле и стоимость замены

Современные автомобили — это электрические чудеса. И хотя эта электрическая изобретательность привела к широкому спектру функций, которые в противном случае были бы невозможны, они могут начать капризничать и создавать головную боль.

Одной из ключевых особенностей всех этих электрических чудес является главное реле. Хотя эти реле редко выходят из строя — их должно хватить на весь срок службы вашего автомобиля — время от времени реле может выходить из строя. Хорошей новостью является то, что если вы подозреваете, что главное реле неисправно, его довольно легко исключить, а заменить дешево.

Ниже я выделил наиболее распространенные признаки неисправного главного реле, прежде чем углубиться в то, что оно делает и где его можно найти. Начнем с признаков, которые нужно искать.

Признаки неисправного главного реле

Наиболее распространенным признаком неисправного главного реле является то, что вы не сможете завести автомобиль, и при повороте ключа ничего не может произойти. Это также может привести к тому, что двигатель заглохнет во время движения или загорится сигнальная лампа на приборной панели.

Ниже я выделил более подробный список признаков неисправного или неисправного главного реле, которые следует искать.

1. Не удается завести автомобиль

Если вы пытаетесь завести автомобиль, но он не заводится, возможно, неисправно главное реле. Вы все равно должны исключить другие более вероятные проблемы, такие как разряженный аккумулятор или неисправный стартер, прежде чем сразу переходить к неисправному главному реле.

Если вы убедились, что в вашей батарее достаточно заряда, вы можете повернуть ключ в разные точки зажигания и послушать щелчок в блоке предохранителей. Если вы слышите щелчок, проблема не в вашем главном реле, а если нет, вам необходимо провести дальнейшее расследование. Но помните, что вашему автомобилю требуется достаточно энергии от аккумулятора, чтобы реле щелкнуло.

2. Индикатор проверки двигателя

Если вы можете завести автомобиль, вы заметите индикатор проверки двигателя на приборной панели, если у вас неисправно главное реле. Чтобы убедиться, что индикатор двигателя относится к главному реле, вам необходимо подключить сканер OBDII и прочитать, для чего предназначен этот код.

3. Ваш автомобиль не заведется

Если у вас неисправно главное реле, вы не сможете долго поддерживать работу автомобиля, даже если сможете его завести. Будет ли это секундами или минутами, зависит от конкретной неисправности, но вы не собираетесь поддерживать работу двигателя с неисправным главным реле.

Если ваш двигатель работает и не останавливается, любая проблема, с которой вы столкнулись, не связана с главным реле.

Функция главного реле

Главное реле вашего автомобиля подает питание на большинство электрических компонентов вашего автомобиля, таких как блок управления двигателем и другие модули управления. Когда вы включаете автомобиль, реле переключается в новое положение, что позволяет вам завести автомобиль, подав питание на необходимые компоненты.

Расположение главного реле

Главное реле вашего автомобиля обычно находится в блоке предохранителей вашего автомобиля. Есть два общих места для этого блока предохранителей. Во-первых, это может быть под приборной панелью со стороны пассажира. Во-вторых, он может быть в самом моторном отсеке.

В любом случае у него должна быть крышка блока предохранителей, которая понадобится вам для доступа к главному реле. Оттуда вам нужно определить, какое реле является главным реле в блоке предохранителей. В некоторых автомобилях каждый предохранитель и реле помечен на внутренней стороне крышки блока предохранителей; другие требуют, чтобы вы проделали немного больше работы, чтобы отследить информацию.

Вам нужно поискать в Интернете или в руководстве пользователя схему блока предохранителей, если ее нет на внутренней стороне крышки блока предохранителей.

Стоимость замены главного реле

Средняя стоимость замены главного реле составляет от 70 до 120 долларов США в зависимости от типа автомобиля, которым вы управляете, и места, где вы его ремонтируете. Большая часть этих затрат будет приходиться на сборы за устранение неполадок и стоимость самого реле.

Это связано с тем, что хотя диагностика вашего главного реле может быть немного сложной, если вы не знаете, что делаете, заменить его легко. Само реле стоит от 30 до 70 долларов, а работа обычно стоит еще от 40 до 50 долларов.

Итак, если вы точно знаете, что проблема в реле, вы можете снять крышку с блока предохранителей и заменить ее самостоятельно. Но еще лучше, если вы подозреваете, что проблема в реле, попробуйте заменить его другим реле в блоке предохранителей. Если проблема «двигается», у вас неисправно реле, и вам необходимо его заменить.

Диагностика главного реле

Хотя неисправность главного реле встречается редко, это не невозможно и не неслыханно. Для правильной диагностики главного реле требуется небольшое техническое ноу-хау, но есть несколько обходных путей, которые можно использовать для выявления проблемы.

Во-первых, вам нужно отследить главное реле. Оттуда попросите кого-нибудь стоять рядом с блоком предохранителей, пока вы включаете зажигание. Они должны услышать щелчок, если нет, возможно, у вас неисправно главное реле. Если они это сделают, скорее всего, проблема не в реле.

В любом случае, если вы можете отследить, какое реле является основным, попробуйте заменить его другим реле в системе. Хотя технически они оба могут быть неисправны, шансы на это крайне малы. После того, как вы поменяли реле местами, попробуйте завести автомобиль.

Если автомобиль запускается, но система, в которую вы переместили главное реле, теперь срабатывает, у вас неисправно реле, и вам необходимо его заменить. Однако, если вы не заметите никакой разницы, и автомобиль по-прежнему не заводится или продолжает работать, скорее всего, проблема не в главном реле.

Имейте в виду, что у вас может быть электрическая проблема в цепи главного реле. В этом случае будет казаться, что виновато главное реле, но его замена никогда не поможет. Если это так, вам понадобится небольшое техническое ноу-хау, чтобы отследить, что происходит.

Часто задаваемые вопросы

Чем управляет главное реле?

Главное реле управляет подачей питания на большинство электрических компонентов автомобиля и поэтому является очень важным реле. Как правило, он управляет подачей питания на реле зажигания, модуль управления двигателем и другие модули управления.

Может ли главное реле быть причиной пропусков зажигания?

Хотя главное реле потенциально может вызвать пропуски зажигания, это маловероятно. Если главное реле неисправно, вы, скорее всего, заметите глохший двигатель или мигающую приборную панель. Проблемы с зажиганием чаще вызывают пропуски зажигания.

Неисправное главное реле выдаст код?

Неисправное главное реле может вызвать ошибку в некоторых модулях управления. Однако, если главное реле неисправно, оно отключит питание большинства модулей управления двигателем, из-за чего они не смогут распознать и сохранить код неисправности.
