ᐅ Схема предохранителей и реле Ford Focus 3 (2010-2018)

А Назначение
56 20 Топливный насос
57  —
58  —
59 5 Приемопередатчик пассивной противоугонной системы
60 10 Освещение салона, блок управления в двери водителя, освещение перчаточного ящика, фоновая подсветка, потолочный блок управления, OHCSB
61 20 Прикуриватель, задняя розетка
62 5 Датчик дождя, датчик влажности, зеркало салона с автоматическим затемнением
63 10 Европа: Система адаптивного круиз-контроля
64  —
65 10 Отпирание защелки двери багажного отделения с электроприводом
66 20 Блокировка двери водителя, двойная блокировка
67 7. 5 Информационно-развлекательный дисплей, модуль SYNC, модуль GPS, компас, BVC
68 15 Европа: Электрический блокиратор рулевой колонки
69 5 Комбинация приборов
70 20 Центральный замок
71 10 ’10-’14:
   Europe: Система кондиционирования воздуха
   USA: Блок управления отопителем (механический кондиционер), двухзонный климат-контроль
7.5
’14-’18: Система кондиционирования воздуха
72 7.5 Модуль рулевого колеса
73 5 ’10-’13: Диагностический разъем, батарея сирены противоугонной системы
7. 5
’13-’18: Диагностический разъем
74 15 Европа: Дальний свет фар
США:
   ’10-’14: Ближний свет фар
   ’14-’18: Дальний свет фар
75 15 Передний противотуманный свет
76 10 Лампы заднего хода
77 20 Омыватель лобового стекла, омыватель заднего стекла
78 5 Замок зажигания, кнопка запуска, система бесключевого доступа / запуска (EU: ’15-’18)
79 15 Выключатель аварийной сигнализации, аудиосистема, навигация, DVD плеер, переключатель блокировки замков двери
80 20 Люк, солнцезащитная шторка
81 5 Датчик контроля салона, радиочастотный радиоприемник
82 20 Насос омывателя стекла
83 20 Центральный замок
84 20 Разблокировка двери водителя, двойная блокировка
85 7. 5 Радио, навигация, выключатель срабатывания подушки безопасности пассажира, переключатель подогрева сидений, парковочный подогреватель, блок управления отопителем (механический кондиционер), вспомогательный отопитель, люк, датчик качества воздуха, датчик температуры и влажности в автомобиле, контроль качества напряжения, передняя камера
86 10 Модуль управления системы подушек и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира, система кондиционирования воздуха (механический кондиционер)
87 15 ’14-’18: Подогрев рулевого колеса
88 25 Европа:
   ’14-’18: Модуль качества напряжения
89  —
А Назначение
7 40 ABS, ESP
8 30 ESP
9 30 Европа:
   ’10-’14: Обогрев заднего стекла
США: Обогрев заднего стекла
40
Европа:
   ’14-’18: Блок предохранителей в багажном отсеке
10 40 Мотор отопителя
11 30 Европа:
   ’10-’14: Модуль качества напряжения
   ’14-’18: Система старт-стоп
США:
   ’14-’18: Система старт-стоп
12 30 Реле блока управления двигателем клапан системы рециркуляции отработавших газов
13 30 Реле стартера
14 40 Европа: Обогреватель ветрового стекла (правая сторона)
25
США: Задний стеклоподъемник
15 25 1.
0L EcoBoost:
Вентилятор системы охлаждения
США: Блок управления коробкой передач
Европа:
   ’14-’18: Блок управления коробкой передач
16 40 Европа: Обогреватель ветрового стекла (левая сторона)
20
США:
   ’18: Датчик аккумуляторной батареи
17 20 Европа: Вспомогательный отопитель
18 20 Стеклоочиститель
19 5 ABS, ESP
20 15 Звуковой сигнал
21 5 Выключатель ламп стоп-сигнала
22
15 Система мониторинга аккумуляторной батареи
5
США:
   ’18: Парковочный помощник
23 5 Катушки реле, переключатель освещения
24 20 Европа:
   ’10-’14: Задняя розетка
5
США:
   ’16-’18: Обогреватель ветрового стекла (правая сторона)
25 10 США: Зеркала с электроприводом
Европа:
   ’10-’14: Зеркала с электроприводом
26 15 Блок управления коробкой передач
25
Europe:
   ’14-’18: Блок управления коробкой передач (шестиступенчатая автоматическая коробка передач)
20
1. 0L EcoBoost: Блок управления коробкой передач
27 15 Муфта компрессора кондиционера
28 5
США:
   ’10-’14: Датчик массового расхода воздуха
   ’18: Задняя камера
Европа:
   ’10-’14: Адаптивный круиз-контроль
10
Европа:
   ’14-’18: Камера заднего вида, система предупреждения о возможном столкновении
29 20 Европа: Омыватели фар
10
США:
   ’14-’18: Камера заднего вида, система предупреждения о возможном столкновении
30 5 Блок управления двигателем
31 15 Европа:
   ’10-’14: Вентилятор интеркулера (1. 6L Duratorq TDCi)
5
США:
   ’18: Задержка
32 10 Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка)
33
10 Катушки зажигания
15
Блок управления двигателем, катушки зажигания, датчик массового расхода воздуха (2.0 GDI)
34 10 Европа: Форсунки
США:
   ’14-’17: Помпа системы охлаждения, клапан продувки адсорбера,
   ’18: Помпа системы охлаждения, клапан продувки адсорбера, перепускной клапан турбины, масляный насос, компрессор кондиционера, звук выхлопа (symposer), блок управления двигателем
35 5 США:
   ’10-’14: Активные жалюзи радиатора
15
Европа:
   ’10-’14: Подогрев топливного фильтра (дизельные двигатели), активные жалюзи радиатора
10
США:
   ’14-’18: Датчик положения коленчатого вала, подогреваемый кислородный датчик, клапан продувки адсорбера
15
Европа:
   ’14-’18: Датчик воды в топливе, блок управления двигателем, катушки зажигания
36 10 ’10-’14: Блок управления двигателем
5
’14-’18: Активные жалюзи радиатора
37 5
Европа:
   ’10-’14: ABS
15
США:
   ’14-’18: Дневные ходовые огни, блок управления фарами
20
Европа:
   ’14-’18: Дополнительная розетка на панели приборов
38 15 Блок управления двигателем, блок управления коробкой передач
39 5 Блок управления фарами
15
США:
   ’16-’18: Сиденье водителя с электроприводом
40 5 Усилитель рулевого управления
41 20 Блок кузовной электроники
42 15 США: Задний стеклоочиститель
Европа:
   ’10-’14: Задний стеклоочиститель
43 15 Корректор света фар, адаптивное освещение
44 5 Европа: Адаптивный круиз-контроль
45 10 Европа: Обогрев жиклеров стеклоомывателя
15
США:
   ’16-’18: Сиденье пассажира с электроприводом
46 25 Европа:
   ’10-’14: Передние стеклоподъемники
   ’14-’18: Вентилятор системы охлаждения
США: Передние стеклоподъемники
47 7. 5 Европа:
   ’10-’14: Обогрев зеркал
США: Обогрев зеркал
48 15 Европа: Испаритель фильтра продуктов сгорания дизельного топлива
5
США:
   ’10-’13: Зеркала с электроприводом
Реле
R1
Вентилятор интеркулера
R2
Звуковой сигнал
R3
Европа: Испаритель фильтра продуктов сгорания дизельного топлива
США:
   ’14-’18: Обогреватель ветрового стекла
R4
 —
R5
Задний стеклоочиститель
R6
Европа: Вентилятор системы охлаждения
R7
Европа: Обогреватель ветрового стекла
США:
   ’18: Вспомогательное реле
R8
Европа: Вентилятор системы охлаждения
США:
   ’14-’18: Вспомогательное реле
R9
Европа: Омыватели фар
R10
Европа: Вентилятор системы охлаждения
США: Стартер
R11
Муфта компрессора кондиционера
R12
Вентилятор системы охлаждения
R13
Мотор отопителя
R14
Блок управления двигателем
R15
Европа: Стартер
США: Обогрев заднего стекла
R16
Зажигание
А Назначение
1 5 ’14-’17: Катушки реле
2 10 ’10-’14: Модуль бесключевой системы автомобиля
3 5 Ручки дверей в автомобилях с системой бесключевого входа
4 25 Модуль двери (передняя левая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал)
5 25 Модуль двери (передняя правая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал)
6 25 Модуль двери (задняя левая) (стеклоподъемник)
7 25 Модуль двери (задняя правая) (стеклоподъемник)
8 10 Европа: Сирена противоугонной системы
9 25 Сиденье водителя с электроприводом
10 25 Европа:
   ’14-’18: Стеклоподъемники
США:
   ’14-’18: Усилитель аудиосистемы
11 5 США:
   ’14-’18: Модуль бесключевой системы автомобиля
25
Европа: Сиденье пассажира с электроприводом
12 10 Европа:
   ’10-’14: Модуль системы кондиционирования воздуха (с модулем запуска и остановки)
13 5 Европа:
   ’10-’14: Комбинация приборов (с модулем запуска и остановки)
14 7. 5 Европа:
   ’10-’14: Дисплей информационно-мультимедийной системы, модуль GPS (с модулем запуска и остановки)
15 15 Европа:
   ’10-’14: Аудиосистема (с модулем запуска и остановки)
16  —
17  —
18  —
19  —
20  —
21  —
22  —
23 25 США:
   ’11-’13: Аудио усилитель
24 30 Европа:
   ’14-’18: Обогрев заднего стекла
25 20 Европа:
   ’14-’18: Розетка в багажном отсеке
26 40 Европа:
   ’10-’14: Модуль прицепа
27  —
28 40 Европа:
   ’14-’18: Модуль прицепа
29 5 Система мониторинга непросматриваемых зон, система контроля за соблюдением дорожной разметки, система Active City Stop, камера заднего вида
30 5 Модуль системы помощи при парковке
31  —
32  —
33 15 Европа:
   ’14-’18: Реле заднего стеклоочистителя
34 15 Подогрев водительского сиденья
35 15 Подогрев пассажирского сиденья
36  —
37 5 ’10-’13: Люк
38  —
39  —
40  —
41 5 Европа:
   ’14-’18: Раздвижное буксирное устройство
42  —
43  —
44 10 Европа:
   ’14-’18: Зеркала с электроприводом
45 7. 5 Европа:
   ’14-’18: Обогрев зеркал
46 5 Европа:
   ’10-’14: Система мониторинга непросматриваемых зон, система контроля за соблюдением дорожной разметки, камера заднего вида (с системой запуска/остановки двигателя)
Реле
R1
Замок зажигания
R2
Европа: Обогрев заднего стекла
R3
Европа: Задний стеклоочиститель
R4
 —
R5
Европа: Сирена противоугонной системы
R6
Европа: Вспомогательное реле

Схема предохранителей и реле Ford Focus 3 (2010-2018) » Схемы предохранителей, электросхемы автомобилей

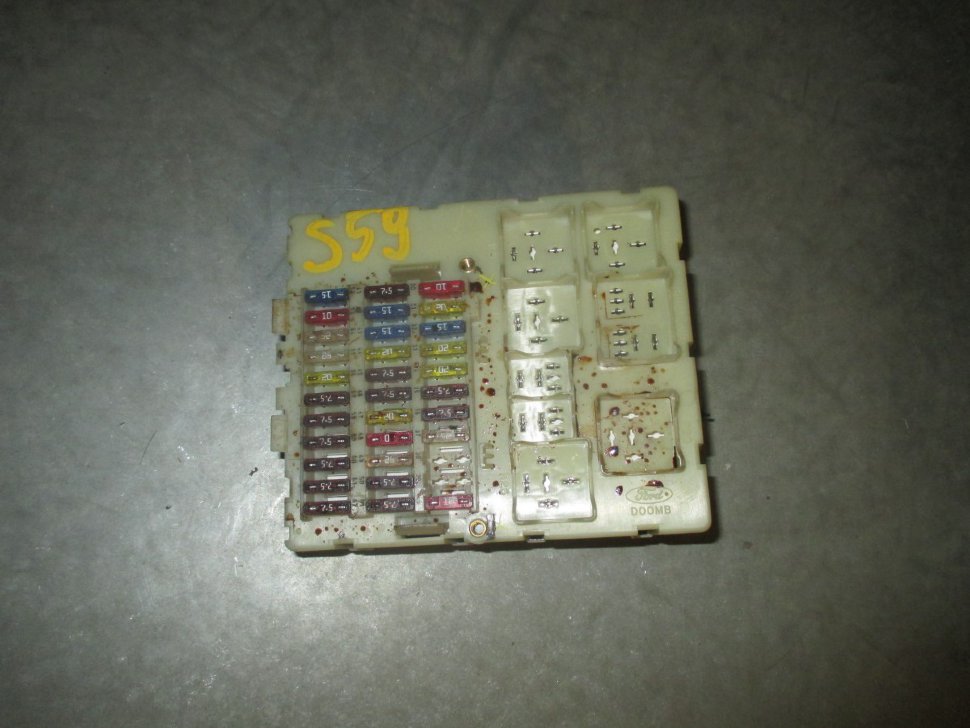

Блок предохранителей в салоне



Для освобождения крышки отожмите зажимы
Опустите крышку блока предохранителей, и потяните ее на себя
А Назначение
56 20 Топливный насос
57  —
58  —
59 5 Приемопередатчик пассивной противоугонной системы
60 10 Освещение салона, блок управления в двери водителя, освещение перчаточного ящика, фоновая подсветка, потолочный блок управления, OHCSB
61 20 Прикуриватель, задняя розетка
62 5 Датчик дождя, датчик влажности, зеркало салона с автоматическим затемнением
63 10 Европа: Система адаптивного круиз-контроля
64  —
65 10 Отпирание защелки двери багажного отделения с электроприводом
66 20 Блокировка двери водителя, двойная блокировка
67 7. 5 Информационно-развлекательный дисплей, модуль SYNC, модуль GPS, компас, BVC
68 15 Европа: Электрический блокиратор рулевой колонки
69 5 Комбинация приборов
70 20 Центральный замок
71 10 ’10-’14:
   Europe: Система кондиционирования воздуха
   USA: Блок управления отопителем (механический кондиционер), двухзонный климат-контроль
7.5
’14-’18: Система кондиционирования воздуха
72 7.5 Модуль рулевого колеса
73 5 ’10-’13: Диагностический разъем, батарея сирены противоугонной системы
7. 5
’13-’18: Диагностический разъем
74 15 Европа: Дальний свет фар
США:
   ’10-’14: Ближний свет фар
   ’14-’18: Дальний свет фар
75 15 Передний противотуманный свет
76 10 Лампы заднего хода
77 20 Омыватель лобового стекла, омыватель заднего стекла
78 5 Замок зажигания, кнопка запуска, система бесключевого доступа / запуска (EU: ’15-’18)
79 15 Выключатель аварийной сигнализации, аудиосистема, навигация, DVD плеер, переключатель блокировки замков двери
80 20 Люк, солнцезащитная шторка
81 5 Датчик контроля салона, радиочастотный радиоприемник
82 20 Насос омывателя стекла
83 20 Центральный замок
84 20 Разблокировка двери водителя, двойная блокировка
85 7. 5 Радио, навигация, выключатель срабатывания подушки безопасности пассажира, переключатель подогрева сидений, парковочный подогреватель, блок управления отопителем (механический кондиционер), вспомогательный отопитель, люк, датчик качества воздуха, датчик температуры и влажности в автомобиле, контроль качества напряжения, передняя камера
86 10 Модуль управления системы подушек и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира, система кондиционирования воздуха (механический кондиционер)
87 15 ’14-’18: Подогрев рулевого колеса
88 25 Европа:
   ’14-’18: Модуль качества напряжения
89  —

Блок предохранителей в моторном отсеке

А Назначение
7 40 ABS, ESP
8 30 ESP
9 30 Европа:
   ’10-’14: Обогрев заднего стекла
США: Обогрев заднего стекла
40
Европа:
   ’14-’18: Блок предохранителей в багажном отсеке
10 40 Мотор отопителя
11 30 Европа:
   ’10-’14: Модуль качества напряжения
   ’14-’18: Система старт-стоп
США:
   ’14-’18: Система старт-стоп
12 30 Реле блока управления двигателем клапан системы рециркуляции отработавших газов
13 30 Реле стартера
14 40 Европа: Обогреватель ветрового стекла (правая сторона)
25
США: Задний стеклоподъемник
15 25 1. 0L EcoBoost: Вентилятор системы охлаждения
США: Блок управления коробкой передач
Европа:
   ’14-’18: Блок управления коробкой передач
16 40 Европа: Обогреватель ветрового стекла (левая сторона)
20
США:
   ’18: Датчик аккумуляторной батареи
17 20 Европа: Вспомогательный отопитель
18 20 Стеклоочиститель
19 5 ABS, ESP
20 15 Звуковой сигнал
21 5 Выключатель ламп стоп-сигнала
22 15 Система мониторинга аккумуляторной батареи
5
США:
   ’18: Парковочный помощник
23 5 Катушки реле, переключатель освещения
24 20 Европа:
   ’10-’14: Задняя розетка
5
США:
   ’16-’18: Обогреватель ветрового стекла (правая сторона)
25 10 США: Зеркала с электроприводом
Европа:
   ’10-’14: Зеркала с электроприводом
26 15 Блок управления коробкой передач
25
Europe:
   ’14-’18: Блок управления коробкой передач (шестиступенчатая автоматическая коробка передач)
20
1. 0L EcoBoost: Блок управления коробкой передач
27 15 Муфта компрессора кондиционера
28 5
США:
   ’10-’14: Датчик массового расхода воздуха
   ’18: Задняя камера
Европа:
   ’10-’14: Адаптивный круиз-контроль
10
Европа:
   ’14-’18: Камера заднего вида, система предупреждения о возможном столкновении
29 20 Европа: Омыватели фар
10
США:
   ’14-’18: Камера заднего вида, система предупреждения о возможном столкновении
30 5 Блок управления двигателем
31 15 Европа:
   ’10-’14: Вентилятор интеркулера (1. 6L Duratorq TDCi)
5
США:
   ’18: Задержка
32 10 Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка)
33 10 Катушки зажигания
15
Блок управления двигателем, катушки зажигания, датчик массового расхода воздуха (2.0 GDI)
34 10 Европа: Форсунки
США:
   ’14-’17: Помпа системы охлаждения, клапан продувки адсорбера,
   ’18: Помпа системы охлаждения, клапан продувки адсорбера, перепускной клапан турбины, масляный насос, компрессор кондиционера, звук выхлопа (symposer), блок управления двигателем
35 5 США:
   ’10-’14: Активные жалюзи радиатора
15
Европа:
   ’10-’14: Подогрев топливного фильтра (дизельные двигатели), активные жалюзи радиатора
10
США:
   ’14-’18: Датчик положения коленчатого вала, подогреваемый кислородный датчик, клапан продувки адсорбера
15
Европа:
   ’14-’18: Датчик воды в топливе, блок управления двигателем, катушки зажигания
36 10 ’10-’14: Блок управления двигателем
5
’14-’18: Активные жалюзи радиатора
37 5
Европа:
   ’10-’14: ABS
15
США:
   ’14-’18: Дневные ходовые огни, блок управления фарами
20
Европа:
   ’14-’18: Дополнительная розетка на панели приборов
38 15 Блок управления двигателем, блок управления коробкой передач
39 5 Блок управления фарами
15
США:
   ’16-’18: Сиденье водителя с электроприводом
40 5 Усилитель рулевого управления
41 20 Блок кузовной электроники
42 15 США: Задний стеклоочиститель
Европа:
   ’10-’14: Задний стеклоочиститель
43 15 Корректор света фар, адаптивное освещение
44 5 Европа: Адаптивный круиз-контроль
45 10 Европа: Обогрев жиклеров стеклоомывателя
15
США:
   ’16-’18: Сиденье пассажира с электроприводом
46 25 Европа:
   ’10-’14: Передние стеклоподъемники
   ’14-’18: Вентилятор системы охлаждения
США: Передние стеклоподъемники
47 7. 5 Европа:
   ’10-’14: Обогрев зеркал
США: Обогрев зеркал
48 15 Европа: Испаритель фильтра продуктов сгорания дизельного топлива
5
США:
   ’10-’13: Зеркала с электроприводом
Реле
R1
Вентилятор интеркулера
R2
Звуковой сигнал
R3
Европа: Испаритель фильтра продуктов сгорания дизельного топлива
США:
   ’14-’18: Обогреватель ветрового стекла
R4
 —
R5
Задний стеклоочиститель
R6
Европа: Вентилятор системы охлаждения
R7
Европа: Обогреватель ветрового стекла
США:
   ’18: Вспомогательное реле
R8
Европа: Вентилятор системы охлаждения
США:
   ’14-’18: Вспомогательное реле
R9
Европа: Омыватели фар
R10
Европа: Вентилятор системы охлаждения
США: Стартер
R11
Муфта компрессора кондиционера
R12
Вентилятор системы охлаждения
R13
Мотор отопителя
R14
Блок управления двигателем
R15
Европа: Стартер
США: Обогрев заднего стекла
R16
Зажигание

Блок предохранителей в багажнике

Седан
Хэтчбек
Универсал



А Назначение
1 5 ’14-’17: Катушки реле
2 10 ’10-’14: Модуль бесключевой системы автомобиля
3 5 Ручки дверей в автомобилях с системой бесключевого входа
4 25 Модуль двери (передняя левая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал)
5 25 Модуль двери (передняя правая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал)
6 25 Модуль двери (задняя левая) (стеклоподъемник)
7 25 Модуль двери (задняя правая) (стеклоподъемник)
8 10 Европа: Сирена противоугонной системы
9 25 Сиденье водителя с электроприводом
10 25 Европа:
   ’14-’18: Стеклоподъемники
США:
   ’14-’18: Усилитель аудиосистемы
11 5 США:
   ’14-’18: Модуль бесключевой системы автомобиля
25
Европа: Сиденье пассажира с электроприводом
12 10 Европа:
   ’10-’14: Модуль системы кондиционирования воздуха (с модулем запуска и остановки)
13 5 Европа:
   ’10-’14: Комбинация приборов (с модулем запуска и остановки)
14 7. 5 Европа:
   ’10-’14: Дисплей информационно-мультимедийной системы, модуль GPS (с модулем запуска и остановки)
15 15 Европа:
   ’10-’14: Аудиосистема (с модулем запуска и остановки)
16  —
17  —
18  —
19  —
20  —
21  —
22  —
23 25 США:
   ’11-’13: Аудио усилитель
24 30 Европа:
   ’14-’18: Обогрев заднего стекла
25 20 Европа:
   ’14-’18: Розетка в багажном отсеке
26 40 Европа:
   ’10-’14: Модуль прицепа
27  —
28 40 Европа:
   ’14-’18: Модуль прицепа
29 5 Система мониторинга непросматриваемых зон, система контроля за соблюдением дорожной разметки, система Active City Stop, камера заднего вида
30 5 Модуль системы помощи при парковке
31  —
32  —
33 15 Европа:
   ’14-’18: Реле заднего стеклоочистителя
34 15 Подогрев водительского сиденья
35 15 Подогрев пассажирского сиденья
36  —
37 5 ’10-’13: Люк
38  —
39  —
40  —
41 5 Европа:
   ’14-’18: Раздвижное буксирное устройство
42  —
43  —
44 10 Европа:
   ’14-’18: Зеркала с электроприводом
45 7. 5 Европа:
   ’14-’18: Обогрев зеркал
46 5 Европа:
   ’10-’14: Система мониторинга непросматриваемых зон, система контроля за соблюдением дорожной разметки, камера заднего вида (с системой запуска/остановки двигателя)
Реле
R1
Замок зажигания
R2
Европа: Обогрев заднего стекла
R3
Европа: Задний стеклоочиститель
R4
 —
R5
Европа: Сирена противоугонной системы
R6
Европа: Вспомогательное реле

Предохранители и реле Форд Фокус 3 с двигателем 1. 6 л., 2.0 л., 1.0 л., 1.5 л. и 2.3 л. (C346 — седан, универсал, хэтчбек; 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018)

схема блока и реле, где находятся

Стандартные предохранители Форд Фокус 3 ответственны за питание и защиту силовых и управляющих цепей электронного оборудования машины. Расположение и назначение плавких вставок и реле одинаково для версий универсал, седан или хэтчбек.

Содержание

  • 1 Блок предохранителей в салоне
  • 2 Под капотом
    • 2.1 Монтажный блок
    • 2.2 Блок силовых предохранителей
  • 3 Блок предохранителей в багажнике
  • 4 Распиновка предохранителей
  • 5 Схема предохранителей и реле
  • 6 Какой предохранитель за что отвечает
    • 6.1 Где находится предохранитель прикуривателя
    • 6.2 Предохранитель бензонасоса: где находится
    • 6.3 Предохранитель и реле кондиционера
    • 6.4 Ближний свет
    • 6.5 Дальний свет
    • 6.6 Звуковой сигнал
    • 6.7 Стоп-сигналы
    • 6. 8 Стартер
    • 6.9 Генератор
    • 6.10 Вентилятор охлаждения
    • 6.11 Стеклоподъемники
    • 6.12 Электроусилитель руля
    • 6.13 Предохранитель на ГУР
    • 6.14 Магнитола
    • 6.15 Стеклоочистители
    • 6.16 Зажигание
    • 6.17 Предохранители габаритов
    • 6.18 Задний ход
    • 6.19 Клаксон
    • 6.20 Предохранитель омывателя лобового стекла: где находится
    • 6.21 Панель приборов
    • 6.22 Противотуманные фары
    • 6.23 Предохранитель АБС
    • 6.24 Замок багажника
    • 6.25 Рулевая рейка
    • 6.26 Подушки безопасности
    • 6.27 Печка
    • 6.28 Реле бензонасоса: где стоит
    • 6.29 Реле зарядки
    • 6.30 Реле поворотников
    • 6.31 Запасные предохранители
    • 6.32 Как снять и заменить блок предохранителей
  • 7 Замена предохранителей Focus 3
  • 8 Ошибки в ремонте блока
  • 9 Итог

Блок предохранителей в салоне

Салонный модуль автомобиля рассчитан на питание вспомогательного оборудования и бортовых систем, не имеющих непосредственного отношения к силовой установке.


На авто до (2003 г) и после (2015) рестайлинга коробка с вставками устанавливается под приборной доской со стороны переднего пассажира.

Под капотом

На авто 2017 года под капотом устанавливается сразу два блока вставок. Первый – основной, защищает вторичные цепи приборов или отвечает за их активацию. Второй – силовой, представлен как панель силовых магистралей.

Монтажный блок

Подкапотный модуль расположен с левой стороны мотора у крыла машины. Чтобы открыть блок, потребуется демонтировать верхнюю крышку панели. На фото представлены предохранители автомобиля 2017 года.

Блок силовых предохранителей

Смонтированы в панель возле аккумуляторной батареи. Здесь находятся высоко мощные плавкие вставки.

Блок предохранителей в багажнике

Панель, смонтированная в грузовом отсеке, расположена под специальной крышкой. Здесь сосредоточены защитные элементы кормовой части машины. Для версий типа хэтчбек и универсал место установки идентично.

Распиновка предохранителей

На автомобилях Фокус 3 2012 и других годов нет общей схемы распиновки. Полная картина электропроводки разделена на отдельные фрагменты для более простого восприятия пользователями.


Схема предохранителей и реле

Полное описание всех монтажных частей приведено в электросхеме машины. Расположение основных модулей одинаково для 2013, 2012 года и других. Также имеется минимальное отличие в рынках сбыта, будь то американец или европеец – расшифровка панелей будет сильно схожа.

Модуль багажного отделения.

Силовые предохранители под капотом.

Салонный модуль.


Панель вставок подкапотного пространства.

Какой предохранитель за что отвечает

Каждый элемент в автомобиле отвечает за одну или несколько цепей электрооборудования одновременно. Это зависит от номинала плавкой вставки и энергопотребления прибора.

Также есть различие в размере деталей. Большинство мини предохранителей устанавливаются рядом с микро версиями, что продиктовано экономией места в модуле. Силовые элементы по размеру гораздо больше аналогов – это связано с их мощностью. Для примера, вставки на 80 а, будет крупнее обычных вставок на 10 или 5 Ампер.

Реле различаются конструктивно, но суть работы устройства одинакова. Релюшка R2 и другие модификации включается цепью управления и замыкает контакты цепи агрегата.

Где находится предохранитель прикуривателя

Предохранитель бензонасоса: где находится

Питание цепи топливного насоса устанавливается под номером 56 в салоне. Расположение элементов одинаково для бензиновых и дизельных версий автомобиля.

Релюшка агрегата устанавливается отдельно от монтажной панели.

Предохранитель и реле кондиционера

Для более популярной модификации авто, претерпевшей рестайлинг, вставка муфты компрессора устанавливается внутри салонного отсека № F27.
Переключатели режимов смонтированы на позициях 71 и 85.

Ближний свет

Предохранители для правой и левой фары у моделей 2013 и других годов установлены отдельно от общей цепи. Элементы следует искать возле блока фар. Здесь смонтированы и реле.

Дальний свет

Системы оборудованы единой вставкой F74. Предохранитель ответственен за включение релюшек силовой магистрали.

Звуковой сигнал

Подача питания на клаксон происходит через вставку №20 подкапотного блока. Инструкция по замене дана ниже. Если вкратце нужен пинцет и знание номера элемента. Вытащили и поставили новый.

Стоп-сигналы

Выключатель устанавливается под педалью тормоза. Ответственный за него элемент смонтирован на позиции 21 стандартной панели.

Стартер

Если машина не заводится по причине того, что стартер не крутит, следует первым делом проверить №13. Если реле щелкает, но устройство не крутит маховик, потребуется проверить втягивающее, смонтированное на корпусе агрегата. Также посмотрите на релейный переключатель – у детали может перегореть силовой контакт.

Генератор

Установка имеет дополнительный регулятор напряжения. Своеобразное реле защищает бортовые цепи и аккумулятор от скачков, вызванных изменением скорости вращения якоря.

При повреждении источника электрического тока, пользователи наиболее часто отдают предпочтение генераторам фирмы Valeo.

Вентилятор охлаждения

Система управления запитана от главного реле. Подача напряжения на переключатели происходит через вставку 35 подкапотного модуля. Релюшки системы охлаждения двигателя активируются от ЭБУ.

Стеклоподъемники

Управление для машин после 2011 года устроено так.

  1. Элемент 46 отвечает за питание водительской и пассажирской двери.
  2. Управление переключателями осуществляется от вставок 4 и 5.
  3. Двери кормовой части авто имеются два предохранителя, 6 – для левого и 7 для правого борта.

Электроусилитель руля

Фокус 3 снабжается электронным усилителем рулевого управления. система ЭУР смонтирована через элемент F40 внутреннего модуля.

Предохранитель на ГУР

На большинстве модификаций автомобиля гидроусилитель руля как таковой отсутствует. Его работ выполняет электрическая система.

Магнитола

Аналогично обстоят дела с магнитофоном машины. Устройство является частью общей мультимедийной системы и не имеет отдельного предохранителя. За питание модуля ответственна вставка 67.

Если автолюбитель желает установить более производительную магнитолу, ее следует подключать через отдельный модуль напрямую от АКБ.

Стеклоочистители

Плавкий элемент переднего очистителя монтируется под номером 18 в моторном отсеке машины. Дворник кормовой части работает от элемента 42.

Зажигание

Гораздо сложнее устроено. Главное реле питается от предохранителя 78. Отсюда цепь проходит на личинку замка и дальше уходит на пусковые устройства транспортного средства.

Предохранители габаритов

Клавиша включения огней запитана через 23 вставку. Реле включения ламп активируется элементом №60.

Задний ход

Датчик положения рычага коробки передач не требует дополнительной защиты. Лампа, установленная на корме защищена от предохранитель 76.


Клаксон

Стандартный гудок авто получает напряжение через элемент №20.

Предохранитель омывателя лобового стекла: где находится

В сложной системе питания устройства присутствует одновременно два элемента. Первый — №45 ответственен за подогрев форсунок разбрызгивателя. Это помогает не замерзнуть жидкости во время зимних морозов.

Обмотки моторчика замыкаются после вставки 82 салонного модуля. При этом, система совершенно не затрагивает дворники – очиститель питается отдельно.

Панель приборов

Штатная приборка активируется от элемента 69. Подсветка доски осуществляется от общего предохранителя включения габаритов.

Противотуманные фары

Машина в стоке оборудована только передними противотуманками. Штатные питаются от №75. Если пользователь хочет установить ПТФ на корме машины, запитать их следует от дополнительных вставок.

Предохранитель АБС

Система ABS имеет 2 вставки. Элемент №7 ответственен за насос давления жидкости. Восьмой предохранитель отвечает за электрический клапан стабилизации.

Замок багажника

Крышка замка багажника открывается через № 83 салонной коробки.

Рулевая рейка

Замок стойки питается от 68 вставки, что обеспечивает невозможность ее отключения.

Подушки безопасности

Имеет защитные элементы в конструкции. Подача энергии для переднего пассажира проходит через вставку 86.

Печка

Автомобиль имеет два отопителя. Мотор основной печки работает от вставки 85. Дополнительная система отопления работает через элемент №17.

Реле бензонасоса: где стоит

Подача питания для топливного насоса выполняется через блок управления двигателем. Система зациклена на 12 элементе штатной бортовой цепи. На автомобилях с мотором 2,0 литра деталь может монтироваться отдельно.

Реле зарядки

Устройство контроля зарядки АКБ находится возле него в цепи между батареей и генератором.

Реле поворотников

Находятся под приборкой со стороны кресла водителя. Их расположение можно легко определить по характерным щелчкам.

Запасные предохранители

Система оборудована большим количеством дополнительных вставок. Подобный подход к конструкции блока обоснован возможностью подключения дополнительных агрегатов и оборудования.


Как снять и заменить блок предохранителей

Чтобы разобрать основной монтажник под капотом, следует выполнить ряд действий.

  1. Отключить питание от аккумулятора.
  2. Снять крышку модуля.
  3. Используя головку №10 открутить крепление панели к кузову машины.
  4. Вынуть блок с посадочного места и отключить контактные группы прибора.
  5. Далее можно вынуть прибор с машины и заменить его.

Замена предохранителей Focus 3

Чтобы поменять перегоревший элемент — достаточно открыть крышку модуля, и используя специальный пинцет, вынуть поврежденный элемент из своего гнезда. Обратный монтаж выполняется в зеркальной последовательности.

Ошибки в ремонте блока

Самыми распространенными являются:

  • извлечение вставок руками;
  • попытка перепаять плату в бытовых условиях;
  • попытка проверить панель без специальных приборов.

Итог

Предохранители Фокуса 3 поколения расположены в удобных местах и легко меняются. Детали обладают достаточной надежностью и выдерживают длительную эксплуатацию.

Оставить отзыв

Предохранители Форд Фокус 3, 2010

12.08.2015

Ford Focus третьего поколения был представлен в начале 2010 года, а в России запущен в производство в 2011 году в трёх типах кузова: седан, хэтчбек и универсал. Автомобиль построен на модернизированной платформе предшественника. В 2014 году состоялся его рестайлинг. В данном материале мы подробно разберем схемы предохранителей Форд Фокус третьего поколения 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска в кузове CB8.


Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В салоне и багажнике


Салонный блок находится со стороны пассажира под панелью приборов. Он закрыт пластиковой крышкой.

Багажный блок находится за крышкой с левой стороны.

Для доступа необходимо снять крышку.

Схема предохранителей салонного и багажного блока Фокус 3
салон
багажник
Ток, А Расшифровка
1 не используется
2 10 Кнопка запуска двигателя
3 5 Дистанционное открывание дверей
4 25 Электрические стеклоподъемники (левая передняя дверь), центральный замок (левая сторона), электропривод левого наружного зеркала, обогрев левого наружного зеркала
5 25 Электрические стеклоподъемники (правая передняя дверь), центральный замок (правая сторона), электропривод правого наружного зеркала, обогрев правого наружного зеркала
6 25 Электрические стеклоподъемники (левая задняя дверь)*
7 25 Электрические стеклоподъемники (правая задняя дверь)*
8 10 Система сигнализации
9 25 Электрическая регулировка положения сиденья водителя*
10-11 Не используется
12 10 Системы кондиционирования воздуха
13 5 Комбинация приборов
14 7,5 Дисплей аудиосистемы*
15 15 Аудиосистема, панель управления аудиосистемой
16-25 Не используется
26 40 Модуль прицепа
27-28 Не используется
29 5 Система мониторинга «мертвых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на малой скорости, камера заднего вида*
30 5 Модуль системы помощи при парковке
31 — 33 Не используется
34 15 Обогрев сиденья водителя
35 15 Обогрев сиденья переднего пассажира
36 Не используется
37 5 Люк с электроприводом*
38-45 Не используется
46 10 Система мониторинга «мертвых» зон, система помощи для удержания полосы движения, система предотвращения столкновений на малой скорости, камера заднего вида*
56 20 Питание топливного модуля (предохранитель бензонасоса)
57-58 Не используется
59 5 Питание пассивной противоугонной системы (PATS)
60 10 Плафоны освещения салона, блок управления стеклоподъемниками и наружными зеркалами, лампа вещевого ящика, лампы наружного освещения, электропривод люка
61 20 Прикуриватель фокус 3, задняя розетка для подключения дополнительного оборудования
62 5 Модуль датчика дождя, датчик влажности, зеркало с функцией автоматического затемнения*
63 10 Адаптивная система круиз-контроля*
64 Не используется
65 10 Механизм открывания крышки багажного отделения
66 20 Замок двери водителя
67 7,5 Дисплей аудиосистемы
68 15 Замок рулевой колонки
69 5 Панель приборов
70 20 Центральный замок
71 10 Система отопления и кондиционирования
72 7,5 Электроусилитель рулевого управления
73 5 Автономное звуковое устройство, диагностический разъем
74 15 Главный предохранитель фар дальнего света
75 15 Передние противотуманные фары
76 10 Фонари заднего хода
77 20 Насос омывателя фар
78 5 Выключатель (замок) зажигания или кнопка запуска
79 15 Аудиосистема, аварийная сигнализация и кнопка запирания дверей
80 20 Люк с электроприводом*
81 5 Датчик движения в салоне, антенна
82 20 Насос стеклоомывателя
83 20 Центральный замок
84 20 Замок двери водителя
85 7,5 Электродвигатель отопителя, блок SRS, выключатель подогрева сидений, вспомогательный отопитель*, блок управления системой отопления, кондиционирования и вентиляции салона
86 10 Преднатяжители ремней безопасности, система отключения подушки безопасности пассажира
87-89 Не используется

В моторном отсеке


Монтажный блок расположен в левой части подкапотного пространства, за пластиковой крышкой.

Пример доступа.

Схема элементов в моторном блоке
Ток, А Расшифровка
7 40 Насос ABS/АБС, насос системы динамической стабилизации (ESP)
8 30 Клапан системы динамической стабилизации (ESP)
9 30 Обогреватель заднего стекла
10 40 Электровентилятор воздухонагнетателя
11 30 Модуль запуска и остановки двигателя
12 30 Электронный блок управления двигателем
13 30 Реле стартера
14 40 Обогрев ветрового стекла, правая сторона
15 25 Блок управления трансмиссией*
16 40 Обогрев ветрового стекла, левая сторона
17 20 Вспомогательный отопитель*
18 20 Очистители ветрового стекла
19 5 Модуль ABS/АБС, модуль системы динамической стабилизации (ESP)
20 15 Звуковой сигнал (гудок)
21 5 Выключатель стоп-сигналов
22 15 Система контроля аккумуляторной батареи
23 5 Катушка зажигания, блок управления наружным освещением
24 20 Задняя розетка для подключения дополнительного электрооборудования
25 10 Наружные зеркала заднего вида с электроприводом
26 15 Блок управления трансмиссией
27 15 Муфта компрессора системы кондиционирования
28 5 Адаптивная система круиз-контроля
29 20 Омыватели фар
30 5 Электронный блок управления двигателем
31 Не используется
32 10 Клапан рециркуляции отработанных газов (EGR), привод вихревых заслонок, датчики кислорода в отработанных газах
33 10 Привод заслонок управления каналами впускного коллектора
34 10 Форсунки
35 5 Активные жалюзи радиатора (бензиновый двигатель)
35 15 Активные жалюзи радиатора (дизельный двигатель)
36 10 Электронный блок управления двигателем
37 Не используется
38 15 Электронный блок управления двигателем, блок управления трансмиссией*
39 5 Модуль управления фарами
40 5 Электроусилитель руля
41 20 Блок управления наружным освещением
42 15 Очиститель заднего стекла
43 15 Регулятор наклона фар
44 5 Адаптивная система круиз-контроля
45 10 Обогрев форсунок омывателя ветрового окна
46 25 Электрические стеклоподъемники (передние окна)
47 7,5 Электрообогрев наружных зеркал заднего вида
48 Не используется

Снятие и замена монтажных блоков предохранителей

Необходимый инструмент: плоская отвертка.
Для снятия монтажного блока, расположенного в салоне, выполните следующее.
1. Отцепите провод от  «минусовой» клеммы аккумулятора.

2. Сожмите, потяните вниз и снимите два фиксатора крепления защитного кожуха под панелью приборов справа.

3. Снимите защитный кожух.

4. Снимите вещевой ящик в сборе с корпусом (см. тут).

5. Сожмите фиксаторы…

6. отодвиньте фиксирующую скобу

7. …и отсоедините колодку жгута проводов от монтажного блока.
8. Аналогично отсоедините остальные колодки от монтажного блока.

9, Извлеките из корпуса монтажного блока два держателя жгутов проводов.

10. Отожмите два фиксатора крепления монтажного блока…

11. …и снимите монтажный блок с автомобиля.

12. Установите монтажный блок в порядке, обратном снятию.
В связи с большим количеством одиночных проводов, присоединяемых к монтажному блоку, расположенному в моторном отсеке, и потребностью в специальной карте их расположения работу по снятию и установке монтажного блока проводите на специализированной станции технического обслуживания.

Общая схема расположения электрооборудования Форд Фокус 3
Компонент
1 ЭБУ АБС
2 ЭБУ кондиционером
3 Звуковой сигнал противоугонной системы – в правой части багажного отделения
4 Блок управления интерфейсом аудиосистемы
5 АКБ
6 Диагностический разъем (DLC)
7 Блок управления конвертером DC/DC
8 Модуль электрооборудования двери водителя
9 Модуль электрооборудования левой задней двери
10 Модуль электрооборудования двери пассажира
11 Модуль электрооборудования правой задней двери
12 ЭБУ двигателем (ECM) -за накладкой колесной арки левого колеса
13 Модуль управления электродвигателем вентилятора системы охлаждения
14 Модуль управления заслонкой радиатора системы охлаждения
15 Блок предохранителей /реле, моторный отсек 1
16 Блок предохранителей /реле, моторный отсек 2
17 Блок предохранителей /реле, приборная панель
18 Блок предохранителей /реле, багажное отделение – в левой части багажного отделения
19 Блок управления свечами накаливания — за накладкой колесной арки левого колеса
20 Блок управления фарами
21 Резистор электродвигателя вентилятора отопителя – рядом с электродвигателем вентилятора
22 Звуковой сигнал
23
24 Модуль управления замком зажигания
25 Модуль управления интерфейсом комбинации приборов
26 Модуль управления комбинацией приборов
27 Модуль управления системы дистанционного управления центральным замком и запуска двигателя
28 Модуль управления системой слежения за разметкой

Материалы по теме

Предохранители Ford Focus 3: характеристики, расположение и инструкция

29. 07.2022
