Блок предохранителей и реле Ford Focus 1, их описание
Рубрика: FordАвтор: admin
Ford Focus 1-го поколения mk1 Европеец и Американец выпускался в 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годах. У нас вы найдете описание блоков предохранителей и реле Форд Фокус 1 го поколения со схемами и местами их расположения.
Где находятся предохранители на Форд Фокус 1
Большинство предохранителей вы найдете в салоне слева под рулем, там располагается несколько реле.
На обратной стороне крышки закрывающей монтажный блок, указана схема расположения предохранителей и реле.
Монтажный блок предохранителей и реле в салоне Ford Focus (европеец)
Расшифровка.
| Предохранитель | Сила тока, А | Цвет | Предохраняемая электрическая цепь |
| 30 | 7,5 | Коричневый | ABS-модуль |
| 31 | 15 | Голубой | Радио |
| 32 | 10 | Красный | Выключатель света |
| 33 | 15 | Голубой | Аварийный свет |
| 34 | 20 | Желтый | Электронный модуль, часы |
| 35 | 7,5 | Коричневый | Звуковой сигнал, привод сидений |
| 36 | 7,5 | Коричневый | Освещение салона, привод зеркал |
| 37 | 25 | Белый | Привод стеклоподъемников, без центральной |
| 38 | — | — | блокировки дверей |
| 39 | 10 | Красный | Свет заднего хода, автоматический привод |
| 40 | 25 | Белый | Стеклоподъёмник, центральный замок |
| 41 | — | — | Не занят |
| 42 | — | — | Не занят |
| 43 | 15 | Голубой | Стеклоподъёмник, задний очиститель |
| 44 | 20 | Желтый | Противотуманная фара, контрольная лампа |
| 45 | — | — | Не занят |
| 46 | 15 | Голубой | Предохранитель прикуривателя |
| 47 | 7,5 | Коричневый | Парковочный свет (левый) |
| 48 | 7,5 | Коричневый | Парковочный свет (правый) |
| 49 | 25 | Белый | Обогрев заднего стекла |
| 50 | 7,5 | Коричневый | Радио, панель приборов, центральный таймер |
| 51 | 7,5 | Коричневый | Обогрев зеркал |
| 52 | — | — | Не занято |
| 53 | 10 | Красный | Свет заднего хода, обогрев форсунок омывателя |
| 54 | 15 | Голубой | Свет тормоза |
| 55 | 20 | Желтый | Очиститель лобового стекла |
| 56 | 25 | Белый | Электроподъемник боковых стекол |
| 57 | — | — | Не занято |
| 58 | 7,5 | Коричневый | Кондиционер, вентилятор салона |
| 59 | 7,5 | Коричневый | Электронный модуль, приборная панель |
| 60 | 7,5 | Коричневый | Модуль подушек безопасности |
| 61 | 7,5 | Коричневый | Включатель света |
| 62 | 15 | Голубой | Обогрев передних сидений |
| 63 | 20 | Желтый | Центральный регулятор (задняя сторона монтажного блока) |
Реле монтажного блока (европеец)
| Реле | Цвет | Включаемые цепи |
| 17 | Черный | Блокировка включения стартера |
| 18/19 | Черный | Интервалы стеклоочистителя вперед/назад |
| 20 | — | Не занято |
| 21 | — | Не занято |
| 22 | Не занято | |
| 23 | Черный | Звуковой сигнал |
| 24 | Черный | Защита батареи |
| 25 | Черный | Обогрев заднего стекла и зеркал |
Монтажный блок предохранителей и реле в салоне Ford Focus (американец)
Автомобили выпущенные для американского рынка практически не отличаются.

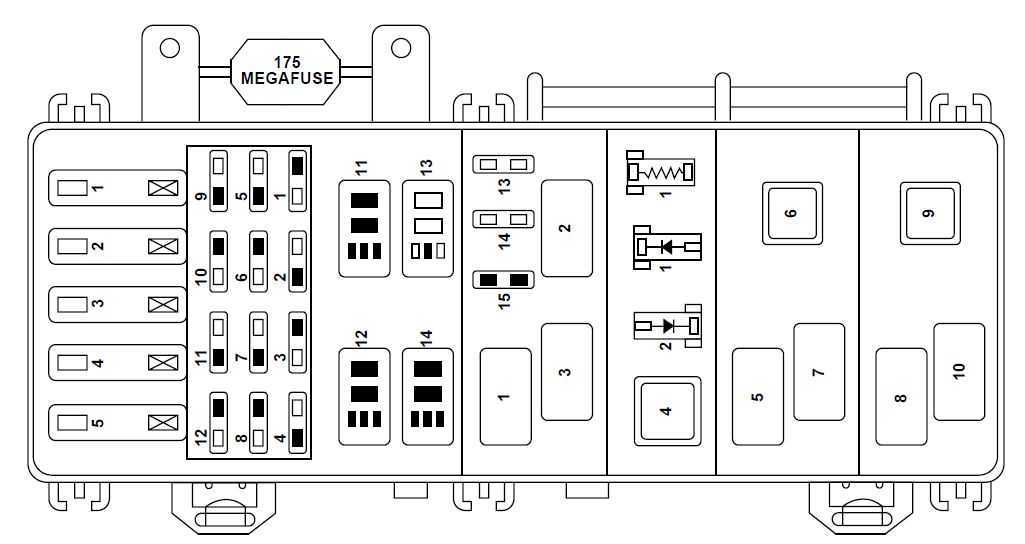

Монтажный блок предохранителей и реле в моторном отсеке
Монтажный блок расположен в подкапотном пространстве под защитной крышкой, с тыльной левой стороны подкапотного пространства, рядом со стойкой.
Схема предохранителей Ford Focus 1
| № | А | Назначение |
| 1 | 40 | Основная подача электроэнергии в электрическую систему автомобиля |
| 2 | 30 | США: ’99-’04: Вентилятор системы охлаждения (кондиционер) ’05-’07: Не используется |
| 3 | 40 | Европа: Свечи накаливания |
| 30 | США: ’99-’02: Не используется ’03-’04: Вентилятор системы охлаждения (2.0L) ’05-’07: Не используется | |
| 4 | 50 | Европа: Обогрев лобового стекла |
| 30 | США: ’99-’02: Не используется ’03-’07: Насос вторичного воздуха (PZEV) | |
| 5 | 60 | Европа: Свечи накаливания |
| 30 | США: ’99-’02: Не используется ’03-’04: Вентилятор системы охлаждения 2 (2.  0L)’05: Не используется ’06-’07: ABS | |
| 6 | 30 | Европа: Вентилятор системы охлаждения (кондиционер) |
| 50 | США: Вентилятор системы охлаждения | |
| 7 | 40 | Основная подача электроэнергии в электрическую систему автомобиля |
| 8 | 30 | Замок зажигания, стартер |
| 9 | 20 | Блок управления двигателем |
| 10 | 10 | Европа: Датчик напряжения аккумуляторной батареи |
| 10 | США: ’99-’04: Датчик напряжения аккумуляторной батареи, диагностический разъем (’99-’01) | |
| 1 | Европа: ’00-’05: Датчик напряжения аккумуляторной батареи США: ’03-’07: Датчик напряжения аккумуляторной батареи | |
| 11 | 30 | Европа: ABS |
| 30 | США: ’99-’04: ABS ’05-’07: Сабвуфер | |
| 12 | 15 | Топливный насос, насос высокого давления топливной системы дизельного двигателя |
| 13 | 30 | Европа: Омыватели фар |
| 20 | США: ’99-’05: Не используется ’06-’07: ABS | |
| 14 | 10 | Европа: Дневные ходовые огни |
| — | США: Не используется | |
| 15 | 10 | Европа: Муфта компрессора кондиционера |
| 10 | США: ’99-’01: Не используется ’02-’04: Муфта компрессора кондиционера | |
| 20 | ’05: ABS ’06-’07: Не используется | |
| 16 | 15 | Европа: Ближний левый свет США: Ближний левый свет (HID) |
| 16 | 10 | США: Ближний левый свет (галогеновая лампа) |
| 17 | 15 | Европа: Ближний правый свет США: Ближний правый свет (HID) |
| 17 | 10 | США: Ближний правый свет (галогеновая лампа) |
| 18 | 10 | Европа: Подогреваемый кислородный датчик |
| 10 | США: ’99-’02: Подогреваемый кислородный датчик ’03-’04: Подогреваемый кислородный датчик (2.  0L) | |
| 15 | ’03-’04: Подогреваемый кислородный датчик (2.3L) ’05-’07: Подогреваемый кислородный датчик | |
| 19 | — | Европа: Не используется |
| 40 | США: ’99-’04: Не используется ’05-’07: Мотор отопителя | |
| 20 | 10 | Блок управления двигателем |
| 21 | 20 | Европа: ABS |
| 20 | США: ’99-’04: ABS | |
| 10 | ’05-’07: Кондиционер | |
| 22 | 20 | Европа: Дневные ходовые огни (ксеноновые лампы) |
| 20 | США: ’99-’05: Дневные ходовые огни ’06-’07: Ближний свет | |
| 23 | 20 | Европа: Вспомогательный отопитель, резервное питание противоугонной системы (ST170) |
| 15 | США: ’99-’05: Не используется ’06-’07: Дальний свет, противотуманный свет | |
| 24 | 30 | Европа: Свечи накаливания, сабвуфер (ST170) |
| 30 | США: ’99-’01: Не используется ’02-’04: Сабвуфер ’06-’07: Не используется | |
| 25 | 15 | Европа: Дневные ходовые огни (галогеновые лампы) |
| 30 | США: ’99-’01: Не используется ’02: Сабвуфер ’05-’07: Не используется | |
| 26 | 10 | Европа: Дальний левый свет |
| 10 | США: ’99-’03: Дальний левый свет ’04: Не используется | |
| 15 | ’05: Противотуманный свет ’06-’07: Не используется | |
| 27 | 10 | Европа: Дальний правый свет |
| 10 | США: ’99-’03: Дальний правый свет | |
| 15 | ’04-’05: Дальний свет ’06-’07: Не используется | |
| 28 | 10 | Европа: Обогрев лобового стекла, подогрев топлива (дизельный двигатели) |
| 1 | США: ’99-’06: Не используется ’07: ABS | |
| 29 | 30 | Европа: Вентилятор системы охлаждения (кондиционер) |
| 10 | США: ’99-’03: Не используется ’04: Вентилятор системы охлаждения (2.  3L)’05-’07: ABS, контроль скорости | |
| 64 | 30 | Европа: Мотор отопителя |
| 30 | США: ’99-’01: Мотор отопителя | |
| 40 | ’05-’07: Не используется | |
| D1 | — | Диод блока управления двигателем |
| D2 | — | Диод вентилятора системы охлаждения |
| D3 | 30 | Европа: Диод вентилятора системы охлаждения |
| D3 | — | США: ’03-’07: Диод кондиционера |
| Реле | ||
| R1 | Зажигание | |
| R2 | Европа: Свечи накаливания США: ’99-’02: Не используется ’03-’05: Насос вторичного воздуха ’06-’07: Дальний свет, противотуманный свет | |
| R3 | Европа: Обогрев лобового стекла Вентилятор системы охлаждения США: ’99-’02: Не используется ’03-’04: Вентилятор системы охлаждения (2.  3L)’05-’07: Вентилятор системы охлаждения (высокая скорость) | |
| R4 | Европа: Омыватели фар США: ’05-’07: Вентилятор системы охлаждения (низкая скорость) | |
| R5 | Европа: Дальний свет США: ’06-’07: Кондиционер | |
| R6 | Ближний свет | |
| R7 | Топливный насос | |
| R8 | Блок управления двигателем | |
| R9 | Европа: Вентилятор системы охлаждения Предварительный подогрев США: ’03-’04: Вентилятор системы охлаждения (2.0L) ’05-’07: Вентилятор системы охлаждения | |
| R10 | Европа: Свечи накаливания Вентилятор системы охлаждения 2 США: ’03-’04: Вентилятор системы охлаждения (2.  0L)’05-’07: Вентилятор системы охлаждения | |
| R11 | Европа: Кондиционер США: ’06-’07: Не используется | |
| R12 | Европа: Дневные ходовые огни США: ’06-’07: Не используется | |
| R13 | Европа: Противотуманный свет Стартер США: ’05-’07: Не используется | |
| R14 | Европа: Ксеноновые лампы США: ’99-’00: Не используется ’01-’02: Лампы стоп-сигнала (AdvanceTrac) ’05-’07: Не используется | |
| R15 | Европа: Вентилятор системы охлаждения (высокая скорость) США: ’06-’07: Насос вторичного воздуха | |
| R16 | Европа: Вентилятор системы охлаждения (низкая скорость) США: ’06-’07: Не используется | |
Электрическая схема Форд Фокус 1
Скачать электросхему на Форд Фокус 1 можно у нас на сайте — здесь.
0 4 838
Понравилась статья? Поделиться с друзьями:
Предохранители и реле Ford Focus (1999-2007)
Автор redactor3 На чтение 18 мин Просмотров 3.5к. Опубликовано
Содержание
- Расположение блока предохранителей
- Пассажирский салон
- Моторного отсека
- Схемы блока предохранителей
- 2000, 2001
- Пассажирский салон
- Моторного отсека
- 2002 г.
- Пассажирский салон
- Моторного отсека
- 2003 г.
- Пассажирский салон
- Моторного отсека
- 2004 г.
- Пассажирский салон
- Моторного отсека
- 2005 г.
- Пассажирский салон
- Моторного отсека
- 2006 г.
- Пассажирский салон
- Моторного отсека
- 2007 г.
- Пассажирский салон
- Моторного отсека
В данной статье мы рассмотрим Ford Focus первого поколения, выпускавшийся с 2000 по 2007 год.
Расположение блока предохранителей
Пассажирский салон
Панель предохранителей расположена ниже и слева от руля возле педали тормоза (за крышкой).
Моторного отсека
Блок распределения питания расположен в моторном отсеке.
Схемы блока предохранителей
2000, 2001
Пассажирский салон
Назначение предохранителей в салоне (2000, 2001)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 30 | 7,5 | АБС |
| 31 год | 15 | Радио |
| 32 | 10 | Выключатель |
| 33 | 15 | Аварийная сигнализация |
| 34 | 20 | Рог |
| 35 год | 7,5 | Внутренние лампы, электрические зеркала заднего вида |
| 36 | 7,5 | Центральный таймер, электронные модули |
| 37 | – | Не используется |
| 38 | – | Не используется |
| 39 | 10 | Резервные лампы |
| 40 | – | Не используется |
| 41 год | – | Не используется |
| 42 | – | Не используется |
| 43 год | 15 | Задний стеклоочиститель |
| 44 | 20 | Противотуманные фары |
| 45 | – | Не используется |
| 46 | 15 | Зажигалка |
| 47 | 7,5 | Габаритные огни (слева) |
| 48 | 7,5 | Габаритные огни (правые) |
| 49 | 25 | Заднее размораживание |
| 50 | 7,5 | Радио, центральный таймер |
| 51 | – | Не используется |
| 52 | – | Не используется |
| 53 | 10 | Резервные лампы |
| 54 | Стоп-сигналы | |
| 55 | 20 | Передние дворники |
| 56 | 25 | Передние стеклоподъемники |
| 57 | 25 | Задние стеклоподъемники |
| 58 | 7,5 | Кондиционер, рециркуляционный воздух |
| 59 | 7,5 | Электронные модули, комбинация приборов |
| 60 | 7,5 | Модуль подушки безопасности |
| 61 | 7,5 | Выключатель |
| 62 | – | Не используется |
| 63 | 20 | Модуль центрального замка (на задней стороне панели предохранителей) |
| Реле: | ||
| 17 | Стартер | |
| 18 | Задний стеклоочиститель с прерывистым режимом работы (может быть объединен с реле 19) | |
| 19 | Передний стеклоочиститель прерывистого действия (может быть объединен с реле 18) | |
| 20 | Не используется | |
| 21 год | Не используется | |
| 22 | Не используется | |
| 23 | Рог | |
| 24 | Экономия заряда батареи | |
| 25 | Заднее размораживание |
Моторного отсека
Назначение предохранителей в распределительной коробке (2000, 2001)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | 40 | Основное питание электрической системы |
| 2 | 30 | Вентилятор охлаждения двигателя (A / C) 2-й предохранитель |
| 3 | – | Не используется |
| 4 | – | Не используется |
| 5 | – | Не используется |
| 6 | 50 | Вентилятор охлаждения двигателя (A / C) 1-й предохранитель |
| 7 | 40 | Основное питание электрической системы |
| 8 | 30 | Зажигание |
| 9 | 20 | Управление двигателем |
| 10 | 10 | Датчик напряжения АКБ, диагностический разъем |
| 11 | 30 | АБС |
| 12 | 15 | Топливный насос |
| 13 | – | Не используется |
| 14 | – | Не используется |
| 15 | – | Не используется |
| 16 | 10 | Ближний свет (левая сторона) |
| 17 | 10 | Ближний свет (правая сторона) |
| 18 | 10 | Датчики кислорода с подогревом |
| 19 | – | Не используется |
| 20 | 10 | Управление двигателем |
| 21 год | 20 | АБС |
| 22 | 20 | ДХО (ближний свет) |
| 23 | – | Не используется |
| 24 | – | Не используется |
| 25 | – | Не используется |
| 26 | 10 | Дальний свет (левая сторона) |
| 27 | 10 | Дальний свет (правая сторона) |
| 28 | – | Не используется |
| 29 | – | Не используется |
| 64 | 30 | Электродвигатель вентилятора отопителя |
| 65 | – | Не используется |
| Реле | ||
| 1 | Зажигание | |
| 2 | Не используется | |
| 3 | Не используется | |
| 4 | Не используется | |
| 5 | Высокие балки | |
| 6 | Низкие балки | |
| 7 | Топливный насос | |
| 8 | Управление двигателем | |
| 9 | Не используется | |
| 10 | Не используется | |
| 11 | Кондиционирование воздуха | |
| 12 | Дневные мигающие огни | |
| 13 | Противотуманные фары | |
| 14 | Реле блокировки стоп-сигналов (только для Advance Trac) | |
| 15 | Вентилятор охлаждения двигателя, уровень 2 (A / C) | |
| 16 | Вентилятор охлаждения двигателя, уровень 1 |
2002 г.
Пассажирский салон
Назначение предохранителей в салоне (2002 г.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 30 | 10 | Выключатель |
| 31 год | 15 | Радио |
| 32 | 15 | Указатель поворота, аварийная сигнализация |
| 33 | 20 | Звуковой сигнал, сиденье с электроприводом |
| 34 | 20 | Люк с электроприводом |
| 35 год | 7,5 | Внутренние лампы, электрические зеркала заднего вида |
| 36 | 7,5 | Электронные модули, комбинация приборов |
| 37 | – | Не используется |
| 38 | – | Не используется |
| 39 | 15 | Задняя розетка |
| 40 | 10 | Фонарь заднего хода (АКПП) |
| 41 год | 7,5 | Радио (аксессуар) |
| 42 | 15 | Стоп-сигналы |
| 43 год | 15 | Задний стеклоочиститель |
| 44 | 20 | Противотуманные фары |
| 45 | 7,5 | Рециркуляционный воздух, кондиционер |
| 46 | 7,5 | АБС |
| 47 | 20 | Прикуриватель, передняя розетка |
| 48 | 10 | Разъем канала передачи данных |
| 49 | 25 | Заднее размораживание |
| 50 | 7,5 | Зеркала с подогревом |
| 51 | – | Не используется |
| 52 | 15 | Подогрев передних сидений |
| 53 | 10 | Фонарь заднего хода (МКПП) |
| 54 | 25 | Задние стеклоподъемники |
| 55 | 25 | Передние стеклоподъемники |
| 56 | 20 | Передние дворники |
| 57 | 7,5 | Габаритные огни (правые) |
| 58 | 7,5 | Габаритные огни (слева) |
| 59 | 7,5 | Выключатель |
| 60 | 7,5 | Модуль подушки безопасности |
| 61 | 7,5 | Электронные модули, комбинация приборов |
| 62 | 7,5 | Лампа освещения номерного знака |
| 63 | 20 | Силовые замки (GEM) (на задней стороне панели предохранителей) |
| Реле | ||
| 17 | Стартер | |
| 18 | Задний стеклоочиститель прерывистый | |
| 19 | Передний стеклоочиститель с прерывистым режимом работы | |
| 20 | Не используется | |
| 21 год | Не используется | |
| 22 | Не используется | |
| 23 | Рог | |
| 24 | Экономия заряда батареи | |
| 25 | Заднее размораживание, подогрев зеркал |
Моторного отсека
Назначение предохранителей в блоке распределения питания (2002 г.
)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | 40 | Основное питание электрической системы |
| 2 | 30 | Вентилятор охлаждения двигателя (A / C) 2-й предохранитель |
| 3 | – | Не используется |
| 4 | – | Не используется |
| 5 | – | Не используется |
| 6 | 50 | Вентилятор охлаждения двигателя (A / C) 1-й предохранитель |
| 7 | 40 | Основное питание электрической системы |
| 8 | 30 | Замок зажигания, стартер |
| 9 | 20 | Управление двигателем |
| 10 | 10 | Датчик напряжения Batteiy, диагностический разъем |
| 11 | 30 | АБС |
| 12 | 15 | Топливный насос |
| 13 | – | Не используется |
| 14 | – | Не используется |
| 15 | 10 | Соленоид муфты переменного тока |
| 16 | 10 | Ближний свет (левая сторона) |
| 17 | 10 | Ближний свет (правая сторона) |
| 18 | 10 | Датчики кислорода с подогревом |
| 19 | 10 | Ближний свет (ДХО) |
| 20 | 10 | Управление двигателем |
| 21 год | 20 | АБС |
| 22 | 20 | Ближний свет (ДХО) |
| 23 | – | Не используется |
| 24 | 30 | Активный сабвуфер |
| 25 | – | Не используется |
| 26 | 10 | Дальний свет (левая сторона) |
| 27 | 10 | Дальний свет (правая сторона) |
| 28 | – | Не используется |
| 29 | – | Не используется |
| 64 | 40 | Электродвигатель вентилятора отопителя |
| 65 | – | Не используется |
| Реле | ||
| 1 | Зажигание | |
| 2 | Не используется | |
| 3 | Не используется | |
| 4 | A / C диод | |
| 5 | Высокие балки | |
| 6 | Низкие балки | |
| 7 | Топливный насос | |
| 8 | Управление двигателем | |
| 9 | Не используется | |
| 10 | Не используется | |
| 11 | Кондиционирование воздуха | |
| 12 | Дневные ходовые огни | |
| 13 | Противотуманные фары | |
| 14 | Реле блокировки стоп-сигналов (только AdvanceTrac®) | |
| 15 | Вентилятор охлаждения двигателя, уровень 2 (A / C) | |
| 16 | Вентилятор охлаждения двигателя, уровень 1 |
2003 г.
Пассажирский салон
Назначение предохранителей в салоне (2003 г.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| R17 | – | Реле стартера |
| R18 | – | Заднее кратковременное реле |
| R19 | – | Реле прерывистого режима работы стеклоочистителя |
| R20 | – | Не используется |
| R21 | – | Не используется |
| R22 | – | Не используется |
| R23 | – | Реле звукового сигнала |
| R24 | – | Batteiy saver relay |
| R25 | – | Реле заднего размораживания |
| 30 | 10А | Выключатель |
| 31 год | 15А | Радио |
| 32 | 15А | Указатель поворота |
| 33 | 20А | Звуковой сигнал, сиденья с электроприводом (только SVT) |
| 34 | 20А | Люк с электроприводом |
| 35 год | 7,5 А | Лампы освещения салона, Электрорегулировка зеркал |
| 36 | 7,5 А | Переключатель кондиционера, аварийная сигнализация, комбинация приборов |
| 37 | – | Не используется |
| 38 | – | Не используется |
| 39 | – | Не используется |
| 40 | 10А | Задние фонари (АКПП) |
| 41 год | 7,5 А | Радио и кластер (аксессуар) |
| 42 | 15А | Стоп-сигналы |
| 43 год | 15А | Задний стеклоочиститель |
| 44 | 20А | Противотуманные фары |
| 45 | 7,5 А | Рециркуляционный воздух, Кондиционер |
| 46 | 7,5 А | Антиблокировочная тормозная система (ABS) |
| 47 | 20А | Прикуриватель, задняя розетка (только SVT) |
| 48 | 10А | Разъем канала передачи данных |
| 49 | 25А | Задний обогреватель |
| 50 | 7,5 А | Зеркало с подогревом, Индикатор подсветки с подогревом |
| 51 | – | Не используется |
| 52 | 15А | Сиденья с подогревом |
| 53 | 10А | Задний фонарь (МКПП) |
| 54 | 25А | Задние стеклоподъемники |
| 55 | 25А | Передние стеклоподъемники |
| 56 | 20А | Передние дворники |
| 57 | 7,5 А | Габаритные и габаритные огни (справа) |
| 58 | 7,5 А | Габаритные и габаритные огни (слева) |
| 59 | 7,5 А | Переключатель света (фары) |
| 60 | 7,5 А | Модуль подушки безопасности |
| 61 | 7,5 А | Модули PATS, комбинация приборов |
| 62 | 7,5 А | Лампа освещения номерного знака |
| 63 | 20А | Силовые замки (GEM) |
Предохранитель 63 расположен на задней стороне панели.
Обратитесь к своему дилеру или сертифицированному технику для обслуживания этого предохранителя.
Моторного отсека
Назначение предохранителей в блоке распределения питания (2003 г.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | 40А | Основное питание электрической системы |
| 2 | 30А | Вентилятор охлаждения двигателя (A / C) 2-й предохранитель |
| 3 | 30А | Вентилятор охлаждения (только для двигателя 2,0 л) |
| 4 | 30А | Двигатель воздушного насоса |
| 5 | 30А | Вентилятор охлаждения 2 (только для двигателя 2,0 л) |
| 6 | 50А | Вентилятор охлаждения двигателя (A / C) 1-й предохранитель |
| 7 | 40А | Основное питание электрической системы |
| 8 | 30А | Замок зажигания, стартер |
| 9 | 20А | Управление двигателем |
| 10 | 10A (только двигатель 2,0 л) | Датчик напряжения батареи |
| 10 | 1A (только двигатель 2. 3L) | Датчик напряжения батареи |
| 11 | 30А | Антиблокировочная тормозная система (ABS) |
| 12 | 15А | Топливный насос |
| 13 | – | Не используется |
| 14 | – | Не используется |
| 15 | 10А | Соленоид муфты кондиционера |
| 16 | 10А | Ближний свет (левая сторона – обычные фары) |
| 16 | 15А | Ближний свет (левая сторона – HID фары) |
| 17 | 10А | Ближний свет (правая сторона – обычные фары) |
| 17 | 15А | Ближний свет (правая сторона – HID фары) |
| 18 | 10A (только двигатель 2,0 л) | Датчики кислорода с подогревом |
| 18 | 15A (только двигатель 2.3L) | Датчики кислорода с подогревом |
| 19 | – | Не используется |
| 20 | 10А | Модуль двигателя |
| 21 год | 20А | АБС |
| 22 | 20А | Ближний свет (ДХО) |
| 23 | – | Не используется |
| 24 | 30А | Сабвуфер |
| 25 | – | Не используется |
| 26 | 10А | Дальний свет (левый) |
| 27 | 10А | Дальний свет (правый) |
| 28 | – | Не используется |
| 29 | – | Не используется |
| 64 | 40А | Электродвигатель вентилятора отопителя |
| R1 | – | Реле зажигания |
| R2 | – | Реле двигателя воздушного насоса |
| R3 | – | Реле вентилятора системы охлаждения (инерционный вентилятор) (только двигатель 2. 3 л) |
| R4 | – | Не используется |
| R5 | – | Реле дальнего света |
| R6 | – | Реле ближнего света |
| R7 | – | Реле топливного насоса |
| R8 | – | Реле управления двигателем |
| R9 | – | Реле вентилятора системы охлаждения (только для двигателя 2,0 л) |
| R10 | – | Реле вентилятора охлаждения 2 (только для двигателя 2,0 л) |
| R11 | – | Реле кондиционера |
| R12 | – | Реле дневных ходовых огней (ДХО) |
| R13 | – | Реле противотуманных фар |
| R14 | – | HID лампы (только SVT) |
| R15 | – | Реле высокой скорости вентилятора системы охлаждения (только кондиционер) (только двигатель 2,0 л) |
| R16 | – | Реле низкой скорости вентилятора охлаждения |
| D1 | – | PCM диод |
| D2 | – | Диод вентилятора охлаждения |
| D3 | – | Диод муфты кондиционера |
2004 г.
Пассажирский салон
Назначение предохранителей в салоне (2004 г.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| R17 | – | Реле стартера |
| R18 | – | Заднее кратковременное реле |
| R19 | – | Реле прерывистого режима работы стеклоочистителя |
| R20 | – | Не используется |
| R21 | – | Не используется |
| R22 | – | Реле открывания крышки багажника / подъемной двери |
| R23 | – | Реле звукового сигнала |
| R24 | – | Реле экономии заряда аккумулятора |
| R25 | – | Реле заднего размораживания |
| 30 | 10А | Выключатель |
| 31 год | 15А | Радио |
| 32 | 15А | Указатель поворота |
| 33 | 20А | Звуковой сигнал, сиденья с электроприводом (только SVT) |
| 34 | 20А | Люк с электроприводом |
| 35 год | 7,5 А | Лампы освещения салона, Электрорегулировка зеркал |
| 36 | 7,5 А | Переключатель кондиционера, аварийная сигнализация, комбинация приборов |
| 37 | 25А | Открытие крышки багажника / подъемной двери |
| 38 | – | Не используется |
| 39 | – | Не используется |
| 40 | 10А | Задние фонари (АКПП) |
| 41 год | 7,5 А | Радио и кластер (аксессуар) |
| 42 | 15А | Стоп-сигналы |
| 43 год | 15А | Задний стеклоочиститель |
| 44 | 20А | Противотуманные фары |
| 45 | 7,5 А | Рециркуляционный воздух, Кондиционер |
| 46 | 7,5 А | Антиблокировочная тормозная система (ABS) |
| 47 | 20А | Прикуриватель, задняя розетка (только SVT) |
| 48 | 10А | Разъем канала передачи данных |
| 49 | 25А | Задний обогреватель |
| 50 | 7,5 А | Зеркало с подогревом, Индикатор подсветки с подогревом |
| 51 | – | Не используется |
| 52 | 15А | Сиденья с подогревом |
| 53 | 10А | Задний фонарь (МКПП) |
| 54 | 25А | Задние стеклоподъемники |
| 55 | 25А | Передние стеклоподъемники |
| 56 | 20А | Передние дворники |
| 57 | 7,5 А | Габаритные и габаритные огни (справа) |
| 58 | 7,5 А | Габаритные и габаритные огни (слева) |
| 59 | 7,5 А | Переключатель света (фары) |
| 60 | 7,5 А | Модуль подушки безопасности |
| 61 | 7,5 А | Модули PATS, комбинация приборов |
| 62 | 7,5 А | Лампа освещения номерного знака |
| 63 | 20А | Силовые замки (GEM) |
Предохранитель 63 расположен на задней стороне панели.
Обратитесь к своему дилеру или сертифицированному технику для обслуживания этого предохранителя.
Моторного отсека
Назначение предохранителей в блоке распределения питания (2004 г.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | 40А | Основное питание электрической системы |
| 2 | 30А | Вентилятор охлаждения двигателя (A / C) 2-й предохранитель |
| 3 | 30А | Вентилятор охлаждения (только для двигателя 2,0 л) |
| 4 | 30А | Двигатель воздушного насоса |
| 5 | 30А | Вентилятор охлаждения 2 (только для двигателя 2,0 л) |
| 6 | 50А | Вентилятор охлаждения двигателя (A / C) 1-й предохранитель |
| 7 | 40А | Основное питание электрической системы |
| 8 | 30А | Замок зажигания, стартер |
| 9 | 20А | Управление двигателем |
| 10 | 10A (только двигатель 2,0 л) | Датчик напряжения АКБ |
| 10 | 1A (только двигатель 2. 3L) | Датчик напряжения АКБ |
| 11 | 30А | Антиблокировочная тормозная система (ABS) |
| 12 | 15А | Топливный насос |
| 13 | – | Не используется |
| 14 | – | Не используется |
| 15 | 10А | Соленоид муфты кондиционера |
| 16 | 10А | Ближний свет (левая сторона – обычные фары) |
| 16 | 15А | Ближний свет (левая сторона – HID фары) |
| 17 | 10А | Ближний свет (правая сторона – обычные фары) |
| 17 | 15А | Ближний свет (правая сторона – HID фары) |
| 18 | 10A (только двигатель 2,0 л) | Датчики кислорода с подогревом |
| 18 | 15A (только двигатель 2.3L) | Датчики кислорода с подогревом |
| 19 | – | Не используется |
| 20 | 10А | Модуль двигателя |
| 21 год | 20А | АБС |
| 22 | 20А | Ближний свет (ДХО) |
| 23 | 10А | Вентилятор охлаждения (только двигатель 2. 3 л) |
| 24 | 30А | Сабвуфер |
| 25 | – | Не используется |
| 26 | – | Не используется |
| 27 | 15А | Дальний свет (правый и левый) |
| 28 | – | Не используется |
| 29 | – | Не используется |
| 64 | 40А | Электродвигатель вентилятора отопителя |
| R1 | – | Реле зажигания |
| R2 | – | Реле электродвигателя воздушного насоса (только двигатель 2.3 л) |
| R3 | – | Реле вентилятора системы охлаждения (инерционный вентилятор) (только двигатель 2.3 л) |
| R4 | – | Не используется |
| R5 | – | Реле дальнего света |
| R6 | – | Реле ближнего света |
| R7 | – | Реле топливного насоса |
| R8 | – | Реле управления двигателем |
| R9 | – | Реле вентилятора системы охлаждения (только для двигателя 2,0 л) |
| R10 | – | Реле вентилятора охлаждения 2 (только для двигателя 2,0 л) |
| R11 | – | Реле кондиционирования Mr |
| R12 | – | Реле дневных ходовых огней (ДХО) |
| R13 | – | Реле противотуманных фар |
| R14 | – | HID лампы (только SVT) |
| R15 | – | Реле высокой скорости вентилятора системы охлаждения (только кондиционер) (только двигатель 2,0 л) |
| R16 | – | Реле низкой скорости вентилятора охлаждения |
| D1 | – | PCM диод |
| D2 | – | Диод вентилятора охлаждения |
| D3 | – | Диод муфты кондиционера |
2005 г.
Пассажирский салон
Назначение предохранителей в салоне (2005 г.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| R17 | – | Реле стартера |
| R18 | – | Реле прерывистого режима работы заднего стеклоочистителя |
| R19 | – | Реле прерывистого режима работы стеклоочистителя |
| R20 | – | Не используется |
| R21 | – | Не используется |
| R22 | – | Реле открывания крышки багажника / подъемной двери |
| R23 | – | Реле звукового сигнала |
| R24 | – | Реле экономии заряда аккумулятора |
| R25 | – | Реле обогрева заднего зеркала заднего вида |
| 30 | 10А | Габаритные огни |
| 31 год | 20А | Радио |
| 32 | 15А | Указатель поворота (GEM) |
| 33 | 20А | Рог |
| 34 | 20А | Автономное реле крышки багажника (только седан), люк с электроприводом |
| 35 год | 7,5 А | Лампы освещения салона, Электрорегулировка зеркал |
| 36 | 7,5 А | Переключатель кондиционера, комбинация приборов |
| 37 | 25А | Открытие крышки багажника / подъемной двери |
| 38 | – | Не используется |
| 39 | – | Не используется |
| 40 | 10А | Фонарь заднего хода (только автоматическая коробка передач) |
| 41 год | 7,5 А | Радио и кластер (аксессуар) |
| 42 | 15А | Стоп-сигналы |
| 43 год | 15А | Задний дворник, Люк (зажигание) |
| 44 | 20А | Противотуманные фары |
| 45 | 7,5 А | Рециркуляционный воздух, Кондиционер |
| 46 | 7,5 А | Антиблокировочная тормозная система (ABS) |
| 47 | 20А | Прикуриватель / Power Point |
| 48 | 10А | Разъем канала передачи данных |
| 49 | 25А | Задний обогреватель |
| 50 | 7,5 А | Зеркало с подогревом, Индикатор подсветки с подогревом |
| 51 | 7,5 А | Система обнаружения переднего пассажира |
| 52 | 15А | Сиденья с подогревом |
| 53 | 10А | Задний фонарь (только с механической коробкой передач), регулировка скорости |
| 54 | 25А | Задние стеклоподъемники |
| 55 | 25А | Передние стеклоподъемники |
| 56 | 20А | Передние дворники |
| 57 | 7,5 А | Габаритные и габаритные огни (правая сторона) |
| 58 | 7,5 А | Габаритные огни и габаритные огни (левая сторона), фонари освещения номерного знака |
| 59 | 7,5 А | Переключатель света (фары) |
| 60 | 7,5 А | Модуль подушки безопасности |
| 61 | 7,5 А | Модули PATS, комбинация приборов |
| 62 | 7,5 А | Радио (Пуск) |
| 63 | 20А | Силовые замки (GEM) |
Предохранитель 63 расположен на задней стороне панели.
Обратитесь к своему дилеру или сертифицированному технику для обслуживания этого предохранителя.
Моторного отсека
Назначение предохранителей в блоке распределения питания (2005 г.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | 40А | Основное питание (к панели предохранителей в салоне) |
| 2 | 30А | Вентилятор охлаждения двигателя (вторичный предохранитель) |
| 3 | 40А | Электродвигатель вентилятора отопителя |
| 4 | 30А | Двигатель воздушного насоса (только двигатель PZEV) |
| 5 | – | Не используется |
| 6 | 50А | Вентилятор охлаждения двигателя (первичный предохранитель) |
| 7 | 40А | Основное питание (к панели предохранителей в салоне) |
| 8 | 30А | Замок зажигания, соленоид стартера |
| 9 | 20А | Управление двигателем |
| 10 | 1А | Датчик напряжения батареи |
| 11 | 30А | Антиблокировочная тормозная система (АБС) (насосы) |
| 12 | 15А | Топливный насос |
| 13 | – | Не используется |
| 14 | – | Не используется |
| 15 | 10А | Соленоид муфты кондиционера |
| 16 | 10А | Ближний свет (левая сторона) |
| 17 | 10А | Ближний свет (правая сторона) |
| 18 | 15А | Датчики кислорода в выхлопных газах с подогревом (HE GO) |
| 19 | – | Не используется |
| 20 | 10А | Модуль двигателя (КАП) |
| 21 год | 20А | АБС (клапаны) |
| 22 | 20А | Дневные ходовые огни (ДХО) |
| 23 | – | Не используется |
| 24 | 30А | Сабвуфер |
| 25 | – | Не используется |
| 26 | 10А | Левый дальний свет |
| 27 | 10А | Правый дальний свет |
| 28 | – | Не используется |
| 29 | – | Не используется |
| R1 | – | Реле зажигания |
| R2 | – | Реле электродвигателя воздушного насоса (только двигатель PZEV) |
| R3 | – | Вентилятор охлаждения (высокоскоростной) |
| R4 | – | Вентилятор охлаждения (среднеоборотный) |
| R5 | – | Реле дальнего света |
| R6 | – | Реле ближнего света |
| R7 | – | Реле топливного насоса |
| R8 | – | Реле управления двигателем |
| R9 | – | Реле вентилятора охлаждения |
| R10 | – | Реле вентилятора охлаждения |
| R11 | – | Реле соленоида муфты кондиционера |
| R12 | – | Реле ДХО |
| R13 | – | Реле противотуманных фар |
| R14 | – | Не используется |
| R15 | – | Не используется |
| R16 | – | Не используется |
| D1 | – | PCM диод |
| D2 | – | Диод вентилятора охлаждения |
| D3 | – | Диод муфты кондиционера |
| D4 | – | Диод вентилятора охлаждения |
2006 г.
Пассажирский салон
Назначение предохранителей в салоне (2006 г.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| R17 | – | Реле стартера |
| R18 | – | Реле прерывистого режима работы заднего стеклоочистителя |
| R19 | – | Реле прерывистого режима работы стеклоочистителя |
| R20 | – | Не используется |
| R21 | – | Не используется |
| R22 | – | Не используется |
| R23 | – | Реле звукового сигнала |
| R24 | – | Реле экономии заряда аккумулятора |
| R25 | – | Реле обогрева заднего зеркала заднего вида |
| 30 | 10А | Габаритные огни |
| 31 год | 20А | Радио |
| 32 | 15А | Указатель поворота (GEM) |
| 33 | 20А | Рог |
| 34 | 20А | Люк с электроприводом |
| 35 год | 7,5 А | Лампы освещения салона, Электрорегулировка зеркал |
| 36 | 7,5 А | Переключатель кондиционера, комбинация приборов |
| 37 | – | Не используется |
| 38 | – | Не используется |
| 39 | – | Не используется |
| 40 | 10А | Фонарь заднего хода (только автоматическая коробка передач) |
| 41 год | 7,5 А | Радио и кластер (аксессуар) |
| 42 | 10А | Стоп-сигналы, блокировка переключения передач |
| 43 год | 15А | Задний дворник, Люк (зажигание) |
| 44 | – | Не используется |
| 45 | 7,5 А | Рециркуляционный воздух, Кондиционер |
| 46 | – | Не используется |
| 47 | 20А | Прикуриватель / Power Point |
| 48 | 10А | Разъем канала передачи данных |
| 49 | 25А | Задний обогреватель |
| 50 | 7,5 А | Зеркало с подогревом, Индикатор подсветки с подогревом |
| 51 | 7,5 А | Система обнаружения переднего пассажира |
| 52 | 15А | Сиденья с подогревом |
| 53 | 10А | Задний фонарь (только с механической коробкой передач), регулировка скорости |
| 54 | 25А | Задние стеклоподъемники |
| 55 | 25А | Передние стеклоподъемники |
| 56 | 20А | Передние дворники |
| 57 | – | Не используется |
| 58 | – | Не используется |
| 59 | 7,5 А | Переключатель света (фары) |
| 60 | 7,5 А | Модуль подушки безопасности |
| 61 | 7,5 А | Модули PATS, комбинация приборов |
| 62 | 7,5 А | Радио (Пуск) |
| 63 | 20А | Силовые замки (GEM) |
Предохранитель 63 расположен на задней стороне панели.
Обратитесь к своему дилеру или сертифицированному технику для обслуживания этого предохранителя.
Моторного отсека
Назначение предохранителей в блоке распределения питания (2006 г.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | 40А | Основное питание (к панели предохранителей в салоне) |
| 2 | – | Не используется |
| 3 | – | Не используется |
| 4 | 30А | Двигатель воздушного насоса (только двигатель PZEV) |
| 5 | – | Не используется |
| 6 | 50А | Вентилятор охлаждения двигателя (первичный предохранитель) |
| 7 | 40А | Основное питание (к панели предохранителей в салоне) |
| 8 | 30А | Замок зажигания, соленоид стартера |
| 9 | 20А | Управление двигателем |
| 10 | 1А | Датчик напряжения батареи |
| 11 | 30А | Сабвуфер |
| 12 | 15А | Двигатель топливного насоса |
| 13 | – | Не используется |
| 14 | – | Не используется |
| 15 | 20А | АБС (клапаны) |
| 16 | 10А | Ближний свет (левая сторона) |
| 17 | 10А | Ближний свет (правая сторона) |
| 18 | 15А | Датчики кислорода в выхлопных газах с подогревом (HE GO) |
| 19 | 40А | Электродвигатель вентилятора отопителя |
| 20 | 10А | Модуль двигателя (КАП) |
| 21 год | 10А | Кондиционер |
| 22 | 20А | Дневные ходовые огни (ДХО) |
| 23 | – | Не используется |
| 24 | 30А | Антиблокировочная тормозная система (АБС) (насосы) |
| 25 | – | Не используется |
| 26 | 15А | Противотуманные фары |
| 27 | 15А | Высокие балки |
| 28 | – | Не используется |
| 29 | 10А | Модуль ABS, Контроль скорости |
| R1 | – | Реле зажигания |
| R2 | – | Реле электродвигателя воздушного насоса (только двигатель PZEV) |
| R3 | – | Вентилятор охлаждения (высокоскоростной) |
| R4 | – | Вентилятор охлаждения (тихоходный) |
| R5 | – | Реле дальнего света, Противотуманные фары |
| R6 | – | Реле ближнего света |
| R7 | – | Реле топливного насоса |
| R8 | – | Реле управления двигателем |
| R9 | – | Реле вентилятора охлаждения |
| R10 | – | Реле вентилятора охлаждения |
| R11 | – | Реле соленоида муфты кондиционера |
| R12 | – | Реле ДХО |
| R13 | – | Не используется |
| R14 | – | Не используется |
| R15 | – | Не используется |
| R16 | – | Не используется |
| D1 | – | PCM диод |
| D2 | – | Не используется |
| D3 | – | Диод муфты кондиционера |
| D4 | – | Не используется |
2007 г.
Пассажирский салон
Назначение предохранителей в салоне (2007 г.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| R17 | – | Реле стартера |
| R18 | – | Не используется |
| R19 | – | Не используется |
| R20 | – | Не используется |
| R21 | – | Дневные ходовые огни |
| R22 | – | Не используется |
| R23 | – | Не используется |
| R24 | – | Не используется |
| R25 | – | Реле обогрева заднего зеркала заднего вида |
| 30 | 10А | Габаритные огни |
| 31 год | 20А | Радио |
| 32 | 15А | Указатель поворота (GEM) |
| 33 | 20А | Люк |
| 34 | 20А | Рог |
| 35 год | 7,5 А | Переключатель кондиционера, комбинация приборов |
| 36 | 7,5 А | Лампы освещения салона, Электрорегулировка зеркал |
| 37 | – | Не используется |
| 38 | – | Не используется |
| 39 | 2А | Катушка реле PCM |
| 40 | 25А | Задний обогреватель |
| 41 год | – | Не используется |
| 42 | 10А | Стоп-сигналы, блокировка переключения передач |
| 43 год | 15А | Задний дворник, Люк (зажигание) |
| 44 | 15А | Дневные ходовые огни (ДХО) |
| 45 | 7,5 А | Рециркуляционный воздух, Кондиционер |
| 46 | – | Не используется |
| 47 | 20А | Прикуриватель / Power Point |
| 48 | 10А | Разъем канала передачи данных |
| 49 | 7,5 А | Зеркало с подогревом, Индикатор подсветки с подогревом |
| 50 | 10А | Фонарь заднего хода (только автоматическая коробка передач) |
| 51 | 7,5 А | Система обнаружения переднего пассажира |
| 52 | 15А | Сиденья с подогревом |
| 53 | 10А | Задний фонарь (только с механической коробкой передач), регулировка скорости |
| 54 | 25А | Задние стеклоподъемники |
| 55 | 25А | Передние стеклоподъемники |
| 56 | 20А | Передние дворники |
| 57 | 7,5 А | Радио и кластер (аксессуар) |
| 58 | – | Не используется |
| 59 | 7,5 А | Переключатель света (фары) |
| 60 | 7,5 А | Модуль подушки безопасности |
| 61 | 7,5 А | Модули PATS, комбинация приборов |
| 62 | 7,5 А | Радио (Пуск) |
| 63 | 20А | Силовые замки (GEM) |
Предохранитель 63 расположен на задней стороне панели.
Обратитесь к своему дилеру или сертифицированному технику для обслуживания этого предохранителя.
Моторного отсека
Назначение предохранителей в блоке распределения питания (2007 г.)
| № | Рейтинг усилителя | Описание |
|---|---|---|
| 1 | 40А | Основное питание (к панели предохранителей в салоне) |
| 2 | – | Не используется |
| 3 | – | Не используется |
| 4 | 30А | Двигатель воздушного насоса (только двигатель PZEV) |
| 5 | 30А | Антиблокировочная тормозная система (АБС) (насосы) |
| 6 | 50А | Вентилятор охлаждения двигателя (первичный предохранитель) |
| 7 | 40А | Основное питание (к панели предохранителей в салоне) |
| 8 | 30А | Замок зажигания, соленоид стартера |
| 9 | 20А | Управление двигателем |
| 10 | 1А | Датчик напряжения батареи |
| 11 | 30А | Сабвуфер |
| 12 | 15А | Двигатель топливного насоса |
| 13 | 20А | Антиблокировочная тормозная система (ABS) (клапаны) |
| 14 | – | Не используется |
| 15 | – | Не используется |
| 16 | 10А | Ближний свет (левая сторона) |
| 17 | 10А | Ближний свет (правая сторона) |
| 18 | 15А | Датчики кислорода в выхлопных газах с подогревом (HE GO) |
| 19 | 40А | Электродвигатель вентилятора отопителя |
| 20 | 10А | Модуль двигателя (КАП) |
| 21 год | 10А | Кондиционер |
| 22 | 20А | Низкие балки |
| 23 | 15А | Дальний свет, Противотуманные фары |
| 24 | – | Не используется |
| 25 | – | Не используется |
| 26 | – | Не используется |
| 27 | – | Не используется |
| 28 | – | Не используется |
| 29 | 10А | Модуль ABS, Контроль скорости |
| R1 | – | Реле зажигания |
| R2 | – | Реле дальнего света, реле противотуманных фар |
| R3 | – | Вентилятор охлаждения (высокоскоростной) |
| R4 | – | Вентилятор охлаждения (тихоходный) |
| R5 | – | Реле кондиционера |
| R6 | – | Реле ближнего света |
| R7 | – | Реле топливного насоса |
| R8 | – | Реле управления двигателем |
| R9 | – | Реле вентилятора охлаждения |
| R10 | – | Реле вентилятора охлаждения |
| R11 | – | Не используется |
| R12 | – | Не используется |
| R13 | – | Не используется |
| R14 | – | Не используется |
| R15 | – | Реле двигателя воздушного насоса |
| R16 | – | Не используется |
| D1 | – | Не используется |
| D2 | – | Не используется |
| D3 | – | Диод муфты кондиционера |
| D4 | – | Не используется |
Ford Focus | Предохранители и реле
| ОБЩИЕ СВЕДЕНИЯ |
РЕЛЕ
Расположение и назначение реле и предохранителей в зависимости от модификации
автомобиля может отличаться.
Обозначение управляемой и предохраняемой электрической
цепи нанесено на крышке блока.
Главный блок расположен в задней части моторного отсека со стороны водителя. Дополнительный блок в автомобилях изготовленных до 01.1991 г. расположен над вещевым ящиком, а в автомобилях изготовленных с 01.1991 г. в задней части моторного отсека со стороны пассажира.
Реле могут коммутировать сильные токи на расстоянии, позволяя тем самым использовать слабые управляющие выключатели и проводки.
В отличие от механических выключателей реле могут управляться более чем одним сигналом.
Некоторые реле могут функционировать по таймеру, например, в прерывистом режиме работы стеклоочистителей или обогреве ветрового стекла.
Если в контуре, оснащенном реле, обнаруживается неисправность, то всегда надо
помнить, что проблема может заключаться именно в реле. Проверку можно осуществить
заменой на заведомо исправное реле.
Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной коробке осуществляется так же, как и к предохранителям. Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части.
Реле привода люка расположено в верхней консоли.
ПРЕДОХРАНИТЕЛИ
Аккумулятор защищен от короткого замыкания предохранителем со стороны положительного полюса.
Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле (в зависимости от оборудования). Перечень предохранителей находится на обратной стороне крышки блока.
В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика.
Предохранитель для радиоприемника расположен на проводе питания радиоприемника
под передней панелью с левой стороны возле отопителя.
Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя.
Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь. Извлечь вышедший из строя предохранитель из гнезда с помощью пинцета или специальных захватов.
В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь. Если предохранитель защищает одновременно несколько электрических цепей, их необходимо подключать по очереди, для того чтобы по перегоранию предохранителя определить неисправную цепь и затем устранить неисправность.
Не рекомендуется устанавливать взамен вышедшего из строя предохранитель на больщую
силу тока, так как это может привести к серьезным повреждениям, в том числе
к пожару.
В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника и регулятора положения сидений, вместо предохранителей установлены тепловые реле которые автоматически включаются после устранения перегрузки.
РАСПОЛОЖЕНИЕ ПЕРДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ ДО 01.1991 ГОДА
Расположение предохранителей и реле в автомобилях, изготовленных до 01.1991 года
|
L1–L5 – на кронштейне в средней части |
Р1–Р2 – под панелью приборов со стороны
пассажира, R1–R3 – на кронштейне под панелью приборов со стороны пассажира, S1 – на левой вертикальной панели моторного отсека |
|
L1 |
Световая сигнализация |
|
L2 |
Задняя противотуманная фара |
|
L3 |
Реле времени (в автомобилях с автоматической коробкой передач) |
|
L4 |
Топливный насос, кондиционер или вентилятор системы охлаждения |
|
L5 |
Противоугонная предупредительная сигнализация |
|
М1 |
Подогрев всасываемого в карбюратор воздуха или топливный насос системы впрыска |
|
М2 |
Самоблокирующее реле или топливные форсунки системы впрыска |
|
М3 |
Обогрев ветрового стекла |
|
М4 |
Реле времени обогрева ветрового стекла |
|
М5 |
Вентилятор системы охлаждения |
|
М6 |
Блокировка насоса |
|
М7 |
Главное реле противоблокировочного устройства |
|
М8 |
Электронные модули противоблокировочного устройства |
|
М9 |
Регулировка дорожного просвета |
|
М10 |
Контроль холостого хода или кондиционер |
|
N1 |
Сигнализатор выхода из строя ламп накаливания |
|
Р1 |
Тормозная система с ABS |
|
Р2 |
Блок управления системой впрыска топлива |
|
R1 |
Автоматическое поддержание скорости автомобиля |
|
R2 |
Предупредительная сигнализация |
|
R3 |
Сиденья |
|
S1 |
Управление свечами накаливания дизельного двигателя |
Предохранители
|
№ |
Ток, А |
Защищаемая цепь |
|
1 |
20 |
Левые дальний свет и дополнительная фара |
|
2 |
20 |
Правые дальний свет и дополнительная фара |
|
3 |
10 |
Левый ближний свет |
|
4 |
10 |
Правый ближний свет и корректор фар |
|
5 |
10 |
Левый габаритный свет |
|
6 |
10 |
Правый габаритный свет |
|
7 |
15 |
Освещение салона и номерного знака |
|
8 |
15 |
Управление обогревом ветрового стекла, кондиционером и регулировкой дорожного просвета |
|
9 |
30 |
Стеклоочиститель фар, замок задней двери |
|
10 |
20 |
Управление центральным замком, освещение салона, зеркало заднего вида с подогревом и часы |
|
11 |
30 |
Топливный насос системы впрыска топлива или кондиционер |
|
12 |
10 |
Аварийная световая сигнализация |
|
13 |
30 |
Обогрев сидений, прикуриватель |
|
14 |
30 |
Звуковой сигнал |
|
15 |
30 |
Стеклоочистители, стеклоомыватели |
|
16 |
30 |
Обогреватели заднего стекла и сидений |
|
17 |
20 |
Противотуманные фары |
|
18 |
30 |
Вентилятор системы отопления |
|
19 |
– |
Резервный |
|
20 |
15 |
Указатели поворотов, противотуманные задние фонари |
|
21 |
15 |
Стоп-сигналы |
|
22 |
10 |
Приборы и контроль |
|
23 |
30 |
Стеклоподъемник передних дверей и электролюк |
|
24 |
30 |
Стеклоподъемник задних дверей и регулировка положения спинок сидений |

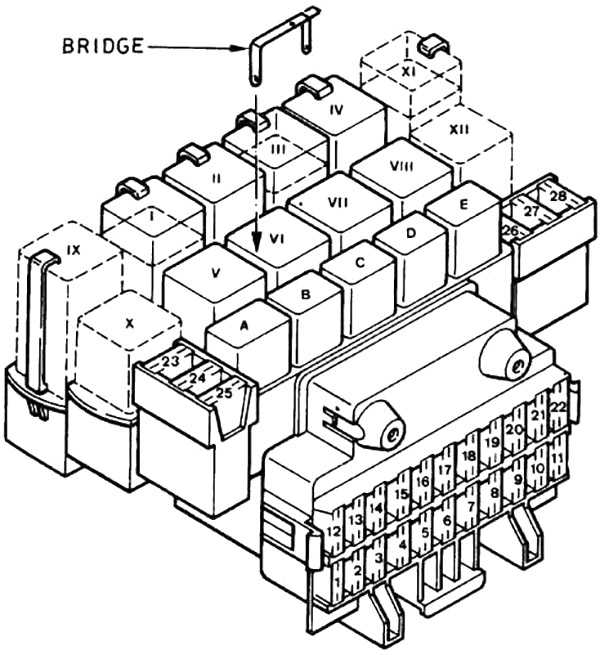

Реле
|
№ I | Цепь зажигания |
|
№ II | Обогрев заднего стекла и наружного зеркала заднего вида с автоматическим выключением |
|
№ III | Стеклоподъемники и электролюк |
|
№ IV | Резервное или контрольной лампочки непристегнутых ремней безопасности |
|
№ V | Программатор режима работы стеклоочистителя ветрового стекла |
|
№ VI | Программатор режима работы стеклоочистителя заднего стекла |
|
№ VII | Стеклоомыватели фар |
|
№ VIII | Временный выключатель освещения салона автомобиля |
|
№ IX | Регулировка сидений |
|
№ X | Фары |
|
№ XI | Вспомогательное реле режима работы двигателя |
|
№ XII | Реле блокировки стартера |
|
А | Резерв |
|
В | Радиоприемник |
|
С | Звуковой сигнал |
|
D | Замок задней двери |
|
Е | Резерв |
|
F | Ближний свет фар |
|
G | Обогреватели сидений |
|
H | Передние противотуманные фары |
Дополнительный блок предохранителей
Расположен над вещевым ящиком.
Для доступа к предохранителям открыть вещевой
ящик и открыть специальную крышку в верхней части вещевого ящика.
|
Цвет |
Ток, А |
Защищаемая цепь |
|
Черный |
20 |
Топливный насос системы впрыска топлива |
|
Розовый |
30 |
Вентилятор системы охлаждения |
|
Желтый |
20 |
Система ABS |
|
Зеленый |
30 |
Насос системы ABS |
|
Коричневый |
30 |
Обогрев левой стороны ветрового стекла |
|
Коричневый |
30 |
Обогрев правой стороны ветрового стекла |
|
Серый |
20 |
Регулировка переднего сиденья |
|
Оранжевый |
20 |
Регулировка дорожного просвета |
РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ С 01.
1991
ГОДА
Расположение предохранителей и реле в автомобилях, изготовленных с 01.1991
года
| 1 – дополнительный блок предохранителей, 2 – дополнительный блок реле под панелью приборов, 3 – главный блок предохранителей, 4 – дополнительный блок реле в моторном отсеке |
Главный блок предохранителей и реле
Предохранители
|
№ |
Ток, А |
Защищаемая цепь |
|
1 |
15 |
Противотуманные фары |
|
2 |
5 |
Габаритный свет левый и освещение номерного знака |
|
3 |
10 |
Переключатель света |
|
4 |
10 |
Правый габаритный свет и корректор света фар |
|
5 |
10 |
Левый ближний свет |
|
6 |
30 |
Регулировка сидений |
|
7 |
25 |
Стеклоочистители и стеклоомыватели |
|
8 |
5 |
Радиоприемник |
|
9 |
15 |
Звуковой сигнал |
|
10 |
15 |
Дальний свет левый |
|
11 |
15 |
Дальний свет правый |
|
12 |
5 |
Габаритный свет левый |
|
13 |
20 |
Замок зажигания |
|
14 |
20 |
Вентилятор системы отопления |
|
15 |
10 |
Задний противотуманный фонарь |
|
16 |
20 |
Обогреватели сидений |
|
17 |
20 |
Прикуриватель |
|
18 |
– |
Резервный |
|
19 |
15 |
Омыватели фар |
|
20 |
20 |
Обогреватель заднего стекла |
|
21 |
10 |
Зеркало заднего вида с электрообогревом |
|
22 |
10 |
Противоугонная сигнализация |
|
23 |
10 |
Освещение комбинации приборов |
|
24 |
15 |
Центральный замок и освещение салона |
|
25 |
25 |
Электролюк |
|
26 |
30 |
Электростеклоподъемник передних дверей |
|
27 |
10 |
Стоп-сигнал |
|
28 |
30 |
Электростеклоподъемник задних дверей |
|
29 |
10 |
Указатели поворотов и фонари заднего хода |
Реле
|
R1 | Стеклоочиститель задний |
|
R2 | Программатор режима работы стеклоочистителя ветрового стекла |
|
R3 | Ближний свет |
|
R4 | Обогреватель заднего стекла |
|
R5 | Временного выключателя освещения салона автомобиля |
|
R6 | Дальний свет |
|
R7 | Резерв |
|
R8 | Омыватель фар |
|
R9 | Противотуманные фары |
|
R10 | Звуковой сигнал |
|
R11 | Реле блокировки стартера у автомобилей с автоматической коробкой передач |
|
R12 | Самоблокирующееся реле |
|
R13 | Электростеклоподъемник |
|
R14 | Резерв |
ДОПОЛНИТЕЛЬНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ
Дополнительный блок предохранителей и реле
Предохранители
|
№ |
Ток, А |
Защищаемая цепь |
|
30 |
20 |
Регулировка дорожного просвета |
|
31 |
3 |
Блок управления EEC IV |
|
32 |
30 |
Антиблокировочное устройство (насос 2) |
|
33 |
20 |
Усилитель рулевого управления |
|
34 |
15 |
Реле управления режимами работы двигателя |
|
35 |
30 |
Вентилятор радиатора |
|
36 |
3 |
Блок управления антиблокиробочным устройством |
|
37 |
20 |
Управление режимами работы двигателем |
|
38 |
30 |
Обогреватель правой стороны ветрового стекла |
|
39 |
– |
Резервный |
|
40 |
10 |
Лямбда-зонд |
|
41 |
30 |
Обогреватель левой стороны ветрового стекла |
|
42 |
15 |
Топливный насос высокого давления |
|
43 |
– |
Резервный |
|
44 |
30 |
Вентилятор радиатора |
|
45 |
10 |
Аварийная световая сигнализация |
|
46 |
30 |
Блок управления антиблокиробочным устройством |
|
47 |
30 |
Антиблокировочное устройство (насос 1) |
|
I |
80 |
Напряжение к главному блоку предохранителей |
|
II |
60 |
Напряжение к главному блоку предохранителей |
|
III |
60 |
Напряжение к главному блоку предохранителей |
|
IV |
50 |
Свечи накаливания дизельного двигателя |
Реле
|
R16 | Антиблокировочное устройство |
|
R17 | Топливный насос высокого давления |
|
R18 | Обогреватель ветрового стекла |
|
R19 | Управление режимами работы двигателем |
|
R20 | Регулировка дорожного просвета |
|
R21 | Замок зажигания |
|
R22 | Вентилятор радиатора (DOCH) |
|
R23 | Вентилятор радиатора или кондиционер |
|
R24 | Кондиционер |
|
R25 | Кондиционер |
Расположение дополнительных реле
Реле прогрева свечей накаливания дизельного двигателя расположено в передней
правой части моторного отсека.
Реле противоугонной сигнализации, антиблокировочного устройства и понижения передач в автоматической коробке передач расположены под центральной частью панели приборов.
Реле стеклоподъемника расположено в двери водителя.
Реле режима работы заднего стеклоочистителя (Turnier) расположено около рулевой колонки.
Блок предохранителей и реле Ford Focus – где находиться как проверить и заменить своими руками
Предохранители на автомобиле Ford Focus предназначены для прерывания электрического контура, в случае достижения током электрического контура заранее установленного предела силы. Это необходимо для защиты компонентов и проводов от перегорания при прохождении через них тока избыточной силы. Прохождение через контур избыточного тока обычно приводит к неисправности контура, чаще всего к короткому замыканию. Реле — электрическое устройство (выключатель), предназначенное для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или не электрических входных величин.
В сегодняшней статье дорогие друзья мы с вами поговорим, о том где находится блок предохранителей и реле на автомобиле Ford Focus, а так же я дам вам пошаговую инструкцию по проверке и замене неисправных предохранителей своими руками.
Содержание
- Где находиться блок реле и предохранителей наFord Focus
- Видео: Назначение реле и предохранителейFord Focus
- Схема расположения предохранителей в монтажном блокеFord Focus
- Как проверить исправность предохранителя наFord Focus
- Визуальная проверка предохранителя
- Проверка предохранителя мультиметром
- Замена предохранителяFord Focus своими руками – пошаговая инструкция
- Видео: Как заменить предохранитель наFord Focus своими руками
Для того, чтобы найти блок реле и предохранителей на автомобиле Ford Focus вам понадобиться:
- Открыть капот.
- Далее под цифрой 8 вы увидите монтажный блок предохранителей.
Видео: Назначение реле и предохранителей Ford FocusСхема расположения предохранителей в монтажном блоке Ford FocusЕсли вы хотите узнать схему расположения предохранителей в блоке, просто переверните крышку, на обратной стороне расположено обозначение.
Предохранители в монтажном блоке Ford Focus располагаются следующим образом:
| 1 | 50 60 | 2004-2007: Вентилятор системы охлаждения |
| 40 | 2007-2010: Вентилятор системы охлаждения | |
| 2 | 80 | Рулевое управление с усилителем |
| 3 | 60 | Блок предохранителей в салоне |
| 4 | 60 | Блок предохранителей в салоне |
| 5 | 80 | Вспомогательный отопитель |
| 6 | 60 | Дизель: Свечи накаливания |
| 7 | 30 | ABS, насос системы динамической стабилизации |
| 8 | 20 | ABS, клапаны системы динамической стабилизации |
| 9 | 20 | Блок управления двигателем |
| 10 | 30 | Блок управления отопителем |
| 11 | 20 | Замок зажигания |
| 12 | 40 | Реле зажигания (15l) |
| 13 | 20 | Стартер |
| 14 | 40 | Обогрев лобового стекла, правая сторона |
| 15 | 30 | Реле вентилятора системы охлаждения (Sigma — только варианты без A/C) |
| 16 | 40 | Обогрев ветрового стекла, левая сторона |
| 17 | 30 | Электронный стояночный тормоз (EPB) |
| 18 | 30 | Инвертирующий усилитель мощности |
| 19 | 10 | ABS |
| 20 | 15 | Звуковой сигнал |
| 21 | 20 | Дизель: Вспомогательный отопитель |
| 22 | 10 | Модуль усилителя рулевого управления |
| 23 | 30 | Омыватели фар |
| 24 | 15 | Дизель: Предпусковой подогреватель |
| 25 | 10 | Реле зажигания |
| 26 | 10 | 2004-2007: Блок управления автоматической коробкой передач |
| 15 | 2007-2010: Блок управления автоматической коробкой передач | |
| 10 | ST, RS: Модуль управления силовым агрегатом (PCM) | |
| 27 | 10 | Муфта компрессора кондиционера |
| 28 | 10 | Дизель: Свечи накаливания |
| 29 | 10 | Система раздельного климат-контроля |
| 30 | 3 | Блок управления двигателем, блок управления автоматической коробкой передач |
| 31 | 10 | Интеллектуальная зарядка аккумуляторной батареи |
| 32 | 10 | 2004-2007: 16V+VCT: Вентиляция |
| 10 | 2007-2010: Интеллектуальная зарядка аккумуляторной батареи | |
| 10 | ST, RS: Форсунки | |
| 33 | 10 | Бензин: Подогреваемые кислородные датчики |
| 10 | Дизель: Перепускной клапан промежуточного охлаждения воздуха | |
| 20 | ST, RS: Подогреваемые кислородные датчики | |
| 34 | 10 | Petrol: Форсунки, катушки зажигания |
| 10 | 2004-2007: Дизель: Топливный насос | |
| 35 | 10 | Блок управления двигателем, клапаны |
| 36 | 10 | Блок управления двигателем |
| Реле | ||
| R1 | Блокировка стартера (автоматическая коробка передач) | |
| R2 | Звуковой сигнал | |
| R3 | Лампы заднего хода (автоматическая коробка передач) | |
| R4 | — | |
| R5 | Дизель: Предпусковой подогрев 16V+VCT: Вентиляция | |
| R6 | Главное реле | |
| R7 | Обогрев лобового стекла | |
| R8 | Зажигание | |
| R9 | Омыватель фар | |
| R10 | Отопитель | |
| R11 | Кондиционер | |
| R12 | Вентилятор системы охлаждения (без кондиционера) | |
| R13 | Стартер | |
| R14 | Управление электропитанием Вентилятор системы охлаждения | |
Существует несколько основных методов проверки исправности предохранителя Ford Focus:
- визуальный;
- способ замены;
- мультиметром.
Наиболее простым считается способ путём замены. Нужно лишь на место потенциально неисправного устройства установить новый предохранитель. Но справедливо считать эту методику идентичной визуальному осмотру. Ведь по внешним аспектам проще определять, чем менять подряд каждый из расположенных в блоке предохранителей.
Визуальная проверка предохранителяНачнём с того, как понять, сгорел ли в машине предохранитель, отталкиваясь сугубо от внешнего вида элемента. Этот метод считают самым верным, поскольку визуально многим довольно легко убедиться в том, что произошёл обрыв легкоплавкого компонента. Для проверки потребуется извлечь элемент, подвести к свету и внимательно на него посмотреть.
Опытному автомобилисту не составит труда узнать и понять, сгорел предохранитель в его машине или нет. Новички понимают это не сразу, что вызывает несколько больше вопросов касательно того, как получить точный ответ. Изношенный предохранитель идентифицировать не сложно.
Это проявляется в виде оборванной проволоки (легкоплавкий сплав) или обгорелых следов.
Подобные симптомы указывают на то, что электроцепь разорвалась, и предохранитель нуждается в замене. Подобный метод проверки актуален для тех предохранителей, которые изготавливаются на основе стекла или прозрачного пластика. Таких в легковых автомобилях большинство. Но у способа есть также существенный недостаток. Проверка выполняется человеком, без применения каких-либо приборов.
В некоторых случаях, особенно у новичков, визуальный осмотр не даёт 100% гарантии правильного диагноза. Потому намного правильнее и эффективнее проверять предохранители, используя мультиметры.
Проверка предохранителя мультиметромЭто отличный способ, как можно определить в машине сгоревший предохранитель. Подобным методом вычислять может каждый, поскольку ничего особо сложного в процедуре нет. Единственным условием является наличие мультиметра.
Можно проверить также и обычным тестером, но мультиметром в дальнейшем удаётся решить ряд других вопросов.
Это более универсальный прибор. Имея в руках автомобильный мультиметр, следует детальнее разобраться в том, как самостоятельно проверить потенциально перегоревший предохранитель. С помощью такого устройства выполняется проверка 2 методами:
- по напряжению;
- по сопротивлению.
Начнём с методики, которая предусматривает проверку состояния по напряжению. Здесь требуется выполнить следующие процедуры:
- включить измерительный прибор в режиме проверки напряжения;
- включить электроцепь машины, где имеются проблемы;
- проверить параметры напряжения на одном выводе защитного элемента, а затем на втором;
- если напряжения на одном из выводов нет, устройство сгорело, и его требуется заменить.
Способ предельно простой, за что и ценится автомобилистами. Достаточно буквально пары минут, чтобы убедиться в работоспособности предохранителя или подтвердить факт его выхода из строя.
Но в определённых ситуациях проверять по напряжению не очень легко.
В основном это касается предохранителей, отвечающих за работу клаксона и дверного замка. Тут на помощь приходит альтернативный метод. Если по каким-то причинам проверка по напряжению вам не подходит, воспользуйтесь способом диагностики по сопротивлению.
- мультиметр переключается в режим измерения Ом. Это единицы сопротивления; выводы измерительного прибора соединяются с выводами предохранителя;
- если на экране ноль, элемент вышел из строя и нуждается в замене.
И тут ничего сложного нет, потому с поставленной задачей легко справится даже начинающий автомобилист, который лишь недавно приступил к самостоятельной эксплуатации транспортного средства.
Фактически для проверки нужно только немного свободного времени и хороший мультиметр с соответствующими режимами измерения. Купить прибор не сложно, зато его возможности огромные в плане самостоятельной диагностики автомобиля.
Для того, чтобы самостоятельно заменить предохранители на автомобиле Ford Focus нам понадобиться следующий инструмент:
- пинцет;
- плоская отвертка;
- новый предохранитель.
Сама пошаговая инструкция замены очень простая:
- Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте — справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.
- Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.
- При помощи пинцета удалите неисправный предохранитель из блока и замените его на новый.
Помогла статья? Оцените её
☆☆☆☆☆ 4.5/5
Возможно вас заинтересует:
Предохранители форд фокус 1 европеец
Без указанных элементов машина будет небезопасна.
На автомобилях самых распространенных модификаций блок устанавливается под приборкой со стороны водителя. Место положения может отличаться в зависимости от типа мотора и комплектации. К примеру, в авто 2004 года, где монтируется двигатель на 2 литра с коробкой автомат, модуль может быть смонтирован со стороны переднего пассажира.
Преимущественное большинство вставок отвечают за работу вспомогательных приборов и оборудования, не связанного с силовой установкой.
Еще один блок находится в моторном отсеке. Найти его несложно — он располагается слева по ходу движения транспортного средства рядом с куполом амортизирующей стойки.
Содержание
- Расположение
- Предохранители форд фокус 1 американец – Блок предохранителей Ford Focus 1
- Электрооборудование Форд Фокус 1, предохранители Фокус 1
- Ford Focus Sedan ▀▄▀▄▀ › Бортжурнал › Блок предохранителей Ford Focus 1
- Процесс снятия и замены
- Необходимые инструменты
- Этапы
- Блок предохранителей Ford Focus 1
В Форд Фокус 1 большая часть предохранителей находится в салоне, от руля слева, также там вы найдете и реле.
Еще один блок находится в моторном отсеке. Найти его несложно — он располагается слева по ходу движения транспортного средства рядом с куполом амортизирующей стойки.
Центральный монтажный блок предохранителей и реле (европеец)
Электрооборудование Форд Фокус 1, предохранители Фокус 1
Электрооборудование Фокус 1 выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с кузовом и агрегатами автомобиля, выполняющими функцию второго («минусового») провода. Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства (блокиратора вала рулевой колонки с замком).
При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямительным блоком. Также при работающем двигателе заряжается аккумуляторная батарея.
Все электрические цепи Фокус 1 (кроме силовой цепи стартера) защищены от перегрузки плавкими предохранителями, установленными в двух монтажных блоках. Основной блок расположен под панелью приборов со стороны водителя, а дополнительный — в моторном отсеке. Мощные потребители электроэнергии (фары, электровентиляторы системы охлаждения двигателя и т. п.) подключены через реле, установленные в тех же блоках.
На туннеле пола под облицовкой установлен блок управления подушками безопасности, который дает команду на срабатывание подушек при фронтальном столкновении.
Блок управления подушками безопасности ремонту не подлежит и при выходе из строя заменяется новым.
Для измерения электрических параметров цепей применяют цифровой или аналоговый (стрелочный) тестер — вольтметр, омметр и другие приборы, объединенные в одном корпусе. У цифровых приборов малая инерционность, они малочувствительны к вибрациям и положению корпуса при измерениях; жидкокристаллические дисплеи цифровых приборов чувствительны к солнечному свету и повышенной температуре.
Стрелочные — нагляднее показывают динамику изменений измеряемых параметров. Перед проверкой обесточенных цепей калибруем омметр. На выбранном пределе измерений (для большинства цепей до 200 Ом) замыкаем наконечники щупов. На аналоговом приборе регулятором установки 0 выставляем стрелку на нулевое деление. В бытовых цифровых приборах такого регулятора нет. Поэтому перед измерением малых величин (до 1-2 Ом), закоротив щупы, определяем внутреннее сопротивление омметра и его проводов, которое должно составлять 0,03-0,06 Ом. Полученную величину следует затем вычесть из полученного значения сопротивления.
Ford Focus Sedan ▀▄▀▄▀ ›
Бортжурнал ›
Блок предохранителей Ford Focus 1
Думаю материал пригодится новичкам в Ford-ах)
В нашем с вами Focus, как и в остальных автомобилях, электротехническое оборудование защищают от перегрузки многочисленные предохранители. Их защитная функция точно рассчитана исходя из теоретической максимальной нагрузки отдельных электрических цепей.
Предохранители сразу прерывают подачу тока, если, например, при коротком замыкании (неисправный потребитель, поврежденный провод) бортовое напряжение несогласованно отводится на массу. Благодаря этому они не допускают возникновения других повреждений (например, воспламенения проводов) в автомобиле. Предохранители установлены стандартные, с плоскими разъемами, в которых при перегрузке перегорает плавкая проволока.
Центральный монтажный блок предохранителей и реле (европеец)
Где находится. Большинство предохранителей установлены в салоне слева под рулем, там располагается несколько реле. На обратной стороне крышки, закрывающей монтажный блок, указана схема расположения предохранителей и реле.
Расшифровка.
F30 – 10 – Красный – Выключатель наружного освещения
F31 – 15 – Синий – Магнитола
F32 – 15 – Синий – Указатели поворота
F33 – 20 – Желтый – Звуковой сигнал, электропривод регулировки переднего сиденья
F34 – 20 – Желтый – Не нашел, что это) Где то пишут что это часы, но по картинке не похоже.
Реле монтажного блока (европеец)
№ Реле – Цвет — Включаемые цепи
17 – Черный — Блокировка включения стартера
18/19 – Черный — Интервалы стеклоочистителя вперед/назад
20 — Не занято
Дополнительные реле и предохранители в моторном отсеке (европеец)
Где находятся. Коробка с предохранителями и реле в двигательном отсеке находится по ходу движения слева за куполом амортизационной стойки.
Расшифровка.
№ Предохранителя — Сила тока, А — Цвет — Предохраняемая электрическая цепь
1 – 40 – Оранжевый — Главная цепь бортового электроснабжения
2 — Не занято
3 — Не занято
4 – 50 – Красный — Обогрев лобового стекла
5 – 60 – Желтый — Свеча накаливания дизеля
6 – 30 – Зеленый — Вентилятор радиатора (кондиционер)
7 – 40 – Оранжевый — Главная цепь бортового электроснабжения
8 – 30 – Зеленый — Зажигание
9 – 20 — Светло-синий — Блок управления двигателем
10 – 10 – Красный — Контроль заряда батареи, диагностический разъем
11 – 30 — Светло-зеленый — ABS
12 – 15 – Голубой — Топливный насос, насос высокого давления (дизель)
13 – 30 — Светло-зеленый — Стеклоочиститель фар
14 – 10 – Красный — Лампа дневного света
15 — Не занято
16 – 10 – Красный — Ближний свет (левая сторона)
17 – 10 – Красный – Ближний свет (правая сторона)
18 – 10 – Красный – Питание лямбда-зонд
19 – 10 – Красный – Дневной свет (габаритные огни)
20 – 10 – Красный – Управление двигателем
21 – 20 – Желтый – ABS
22 – 15 – Голубой – Дневной свет (ближний свет)
23 – 20 – Желтый – Обогрев двигателя (дизель)
24 – Не занято
25 – Не занято
26 – 10 – Красный – Дальний свет (слева)
27 – 10 – Красный – Дальний свет (справа)
28 – 10 – Красный – Обогрев лобового стекла, питание подогрева (дизель)
29 – 30 – Светло-зеленый – Вентилятор радиатора (кондиционер)
64 – 30 – Зеленый – Вентилятор обогрева
65 – 30 – Зеленый – Вентилятор охлаждения
Реле в дополнительном монтажном блоке(европеец)
№ Реле – Цвет — Включаемые цепи
Предохранители Форд Фокус 1 предназначены для защиты бортового электрооборудования автомобиля от возможных перегрузок.
Необходимо знать, что номинал предохранителя специально рассчитан на определенную нагрузку отдельных электроцепей.
Электропредохранитель моментально прерывает подачу напряжения, если, к примеру, произойдет короткое замыкание, возникнет неисправность в оборудовании или повредится провод. Это необходимо для того, чтобы не произошло иное более серьезное повреждение, к примеру, воспламенение проводки в автомобиле. В Форде Фокус 1 поставлены электропредохранители имеющие плоские разъемы. В электропредохранителях такой конструкции во время перегрузки перегорает тонкий плавкий проводок.
Однако предохранитель может перегореть и в случае перегрузки электроцепи работой дополнительными электроприборами, к примеру, мощным аудиооборудованием, усилителями или фонарями высокой мощности.
Также есть риск перегорания предохранителя в случае подключения через прикуриватель пылесоса и холодильника. Этого можно избежать, если оснастить авто дополнительной электроцепью с электропредохранителями соответствующими напряжению дополнительного оборудования.
Желательно такие работы доверять профессионалу, специализирующемуся на электрооборудовании автомобилей. Очень важно не только правильно подобрать провода, но и протянуть их не повредив обшивку и другие узлы.
Процесс снятия и замены
Когда определите перегоревший элемент, то ни в коем случае не ставьте вместо него какую-либо перемычку или же проволочку, делая так называемый «жучок». Заменять неисправный предохранитель можно только аналогичным, имеющим такой же номинал.
Необходимые инструменты
Сам по себе процесс замены несложен и для этого не понадобятся особые инструменты, достаточно будет лишь, чтобы были под рукой обычные:
- отвертка;
- пинцет он должен быть в одном из отсеков.
Этапы
- Первым делом необходимо определить, который именно перегорел.
- Делается это просто — смотрим в таблице, какой именно потребитель электроэнергии не работает.
- Находим его.
- Открываем крышку необходимого нам блока.
- Далее смотрим по маркировке блока, где элемент расположен.
- При помощи пинцета извлекаем его.
- Ставим на место извлеченного новый.
- Проверяем, заработало ли оборудование.
В случае, если после замены элемента потребитель так и не заработал, то проблема сложнее. Понадобится ремонт или даже полная замена того или иного оборудования.
>Видео «Как правильно и быстро провести замену»
В этом видео опытный автомеханик покажет и подробно расскажет, как быстро происходит замена на автомобиле Форд Фокус.
Блок предохранителей Ford Focus 1
В вашем Focus бортовое электротехническое оборудование защищают от перегрузки многочисленные предохранители. Их защитная функция точно рассчитана исходя из теоретической максимальной нагрузки отдельных электрических цепей. Предохранители сразу прерывают подачу тока, если, например, при коротком замыкании (неисправный потребитель, поврежденный провод) бортовое напряжение несогласованно отводится на массу.
Благодаря этому они не допускают возникновения других повреждений (например, воспламенения проводов) в вашем автомобиле. В вашем Focus установлены предохранители с плоскими разъемами, в которых при перегрузке перегорает плавкая проволока. Впрочем, факт перегрузки предохранителя возникает и тогда, когда уже полностью загруженная электрическая цепь отягощается дополнительными потребителями, например высококачественным звуковоспроизводящим оборудованием, усилителями или не допущенными мощными неразрешенными фонарями. Автомобильные пылесосы и холодильные ящики, которые включаются просто в розетку прикуривателя, тоже могут расплавить предохранитель. Поэтому в случае необходимости оснастите свой Focus отдельной электрической цепью для дополнительных потребителей, поставьте соответствующие предохранители. Чтобы исключить все возможные сбои, пусть эту работу сделает специалист по автомобильному электрооборудованию, который протянет провода с нужным поперечным сечением (минимум 1,5 мм2) и соответственно защитит розетку.
Центральный монтажный блок предохранителей и реле (европеец)
Где находится. Большинство предохранителей вы найдете в салоне слева под рулем, там располагается несколько реле.
На обратной стороне крышки закрывающей монтажный блок, указана схема расположения предохранителей и реле
Предохранители и блоки реле для Ford Focus Mk1 (1998-2007) со схемами и описанием
Главная » Ford / Форд
Ford / Форд
Автор sergei-tarasov На чтение 10 мин Опубликовано Обновлено
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Ford Focus Mk1 (1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007).
Содержание
- Проверка и замена предохранителей
- Схема блока предохранителей в салоне
- Схема блока предохранителей в моторном отсеке
Проверка и замена предохранителей
Предохранители и автоматические выключатели защищают электрическую систему вашего автомобиля от перегрузки. Если электрические части в вашем автомобиле не работают, возможно, система была перегружена и перегорел предохранитель или сработал автоматический выключатель. Перед заменой или ремонтом любых электрических деталей проверьте соответствующие предохранители или автоматические выключатели.
Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если лента сломана или расплавлена, замените предохранитель.
Уведомление
- Перед заменой предохранителей убедитесь, что ключ был вынут из замка зажигания и что все службы выключены и / или отключены.
- Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.
- Всегда заменяйте предохранитель на предохранитель с указанной номинальной силой тока. Использование предохранителя с более высоким номинальным током может привести к серьезному повреждению провода и вызвать возгорание.
- Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.
- Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.
Схема блока предохранителей в салоне
Панель предохранителей находится за крышкой на приборной панели (LHD) или за перчаточным ящиком (RHD).
| № | А | Защищенные компоненты |
|---|---|---|
| 30 | 7,5 | 1998-2001: Антиблокировочная тормозная система (ABS). |
| 10 | 2002-2004: Выключатель света. | |
| 2005-2007: Габаритные огни. | ||
| 31 год | 15 | 1998-2004: Радио |
| 20 | 2005-2007: Радио | |
| 32 | 10 | 1998-2001: Выключатель света. |
| 15 | 2002-2007: Указатель поворота. | |
| 33 | 15 | 1998-2001: Опасность |
| 20 | 2002-2005: Звуковой сигнал, Сиденья с электроприводом (SVT — 2003-2004) | |
| 2006-2007: Люк | ||
| 34 | 20 | 1998-2001: Рог |
| 2002-2005: Люк | ||
| 2006-2007: Рог | ||
| 35 год | 7,5 | 1998-2005: Внутренние фонари, Электрорегулировка зеркал. |
| 2006-2007: Переключатель кондиционера, комбинация приборов. | ||
| 36 | 7,5 | 1998-2001: Центральный таймер, Электронные модули |
| 2002-2005: Выключатель кондиционера, аварийная сигнализация (2002-2004), комбинация приборов. | ||
| 2006-2007: Внутренние лампы, Электрорегулировка зеркал. | ||
| 37 | 25 | Европа: электрические стеклоподъемники, центральное глобальное закрытие (слева) |
| 25 | США: | |
| 1998-2003: Не используется | ||
| 2004-2005: Выпуск Decklid / Liftgate | ||
| 2006–2007 годы: не использовался | ||
| 38 | 25 | Европа: электрические стеклоподъемники, центральное закрытие (правая сторона) |
| США: не используется | ||
| 39 | 10 | США: |
1998-2001: Фонарь заднего хода. | ||
| 2002–2005 годы: не используется | ||
| 2 | 2006-2007: Катушка реле PCM | |
| 40 | 10 | 1998-2001: Не используется |
| 2002-2005: Фонарь заднего хода | ||
| 25 | 2006-2007: Задний обогреватель | |
| 41 год | 7,5 | 1998-2001: Не используется |
| 2002-2005: Радио и кластер (аксессуар) | ||
| 2006–2007 годы: не использовался | ||
| 42 | 15 | 1998-2001: Не используется |
| 2002-2004: Стоп-сигналы. | ||
| 10 | 2005-2007: Стоп-сигналы, блокировка переключения передач (P / N; 2006-2007). | |
| 43 | 15 | Европа: электрические стеклоподъемники, дворник заднего стекла. |
| США: | ||
| 2005-2007: Задний дворник, люк (зажигание). | ||
| 44 | 20 | 1998-2004: Передние и задние противотуманные фары. |
| 2005-2006: Не используется | ||
| 15 | 2007: Дневные ходовые огни | |
| 45 | 7,5 | 1998-2001: Не используется |
| 2002-2007: Кондиционер, рециркуляция воздуха. | ||
| 46 | 15 | 1998-2001: Прикуриватель |
| 7,5 | 2002-2004: Антиблокировочная тормозная система (ABS). | |
| 2005-2007: не использовался | ||
| 47 | 15 | Европа: прикуриватель, центральная розетка |
| 7,5 | США: | |
| 1998-2001: Габаритные огни (слева) | ||
| 20 | 2002-2007: Прикуриватель, задняя розетка (SVT — 2003-2004). | |
| 48 | 7,5 | 1998-2001: Габаритные огни (правые) |
| 10 | 2002-2007: Разъем канала передачи данных | |
| 49 | 25 | 1998-2005: Задний обогреватель |
| 7,5 | 2006-2007: Зеркало с подогревом, индикатор подсветки с подогревом. | |
| 50 | 7,5 | 1998-2001: Центральный таймер, радио |
| 2002: Не используется | ||
| 2003-2005: Зеркало с подогревом, индикатор подсветки с подогревом. | ||
| 10 | 2006-2007: Фонарь заднего хода (только автоматическая коробка передач). | |
| 51 | 7,5 | 1998-2004: Не используется |
| 2005-2007: Система обнаружения переднего пассажира. | ||
| 52 | 15 | 1998-2002: Не используется |
| 2003-2007: Подогрев сидений. | ||
| 53 | 10 | Европа: фонарь заднего хода, обогрев форсунок омывателя. |
| 10 | США: Фонарь заднего хода (только механическая коробка передач), регулировка скорости (2005-2007 гг.) | |
| 54 | — | Европа: не используется |
| 15 | США: | |
1998-2001: Стоп-сигналы. | ||
| 25 | 2002-2007: Задние стеклоподъемники. | |
| 55 | 20 | 1998-2001: Передние дворники. |
| 25 | 2002-2007: Передние стеклоподъемники. | |
| 56 | 25 | 1998-2001: Передние стеклоподъемники. |
| 20 | 2002-2007: Передние дворники. | |
| 57 | 25 | 1998-2001: Задние электрические стеклоподъемники. |
| 7,5 | 2002-2004: Габаритные огни и габаритные огни (правые). | |
| 2005: Не используется | ||
| 2006-2007: Радио и кластер (аксессуар) | ||
| 58 | 7,5 | 1998-2001: Кондиционер, рециркуляция воздуха. |
| 2002-2004: Габаритные огни и габаритные огни (слева). | ||
| 2005-2007: не использовался | ||
| 59 | 10 | Европа: выключатель света (фары) |
| 7,5 | США: | |
1998-2001: Электронные модули, комбинация приборов. | ||
| 2002-2007: Выключатель света (фары). | ||
| 60 | 7,5 | Модуль подушки безопасности |
| 61 | 7,5 | Европа: Электронные модули, комбинация приборов |
| 7,5 | США: | |
| 1998-2001: Выключатель света (фары). | ||
| 2002-2007: Модули PATS, комбинация приборов. | ||
| 62 | 7,5 | 1998-2001: Не используется |
| 2002-2004: Лампа подсветки номерного знака. | ||
| 2005-2007: Радио (Старт) | ||
| R1 | Стартер | |
| R2 | Задний стеклоочиститель с прерывистым режимом работы | |
| 2006–2007 годы: не использовался | ||
| R3 | Передний стеклоочиститель прерывистый | |
| 2006–2007 годы: не использовался | ||
| R4 | Силовая установка | |
| R5 | Не используется | |
2006-2007: Дневные ходовые огни. | ||
| R6 | Европа: не используется | |
| США: | ||
| 2004-2005: Выпуск Decklid / Liftgate | ||
| R7 | Рог | |
| 2006–2007 годы: не использовался | ||
| R8 | Реле экономии заряда аккумулятора | |
| 2006–2007 годы: не использовался | ||
| R9 | Оттайка сзади / Зеркало с подогревом | |
| № | А | Защищенные компоненты |
|---|---|---|
| 10 | 20 | Система центрального замка |
Рекламные объявления
Схема блока предохранителей в моторном отсеке
Блок распределения питания расположен в моторном отсеке. В распределительной коробке установлены сильноточные предохранители, которые защищают основные электрические системы вашего автомобиля от перегрузок.
| № | А | Защищенные компоненты |
|---|---|---|
| 1 | 40 | Основное питание (к панели предохранителей в салоне) |
| 2 | 30 | США: |
| 1999-2004: Второй предохранитель вентилятора охлаждения двигателя (A / C). | ||
| 2005-2007: не использовался | ||
| 3 | 40 | Европа: подогреватель свечей накаливания 2 |
| 30 | США: | |
| 1999-2002: Не используется | ||
| 2003-2004: Вентилятор охлаждения (только двигатель 2,0 л). | ||
| 2005-2007: не использовался | ||
| 4 | 50 | Европа: переднее стекло с подогревом |
| 30 | США: | |
| 1999-2002: Не используется | ||
| 2003-2007: Двигатель воздушного насоса (только двигатель PZEV). | ||
| 5 | 60 | Европа: дизельные свечи накаливания |
| 30 | США: | |
| 1999-2002: Не используется | ||
| 2003-2004: Вентилятор охлаждения 2 (только двигатель 2,0 л) | ||
| 2005: Не используется | ||
2006-2007: Антиблокировочная тормозная система (ABS) (насосы). | ||
| 6 | 30 | Европа: Вентилятор охлаждения двигателя (кондиционер) |
| 50 | США: вентилятор охлаждения двигателя (главный предохранитель) | |
| 7 | 40 | Основное питание (к панели предохранителей в салоне) |
| 8 | 30 | Замок зажигания, соленоид стартера |
| 9 | 20 | Управление двигателем |
| 10 | 10 | Европа: датчик напряжения аккумуляторной батареи |
| 10 | США: | |
| 1999-2004: Датчик напряжения аккумуляторной батареи, диагностический разъем (1999-2001). | ||
| 1 | Европа: | |
| 2000-2005: Датчик напряжения аккумуляторной батареи. | ||
| США: | ||
| 2003-2007: Датчик напряжения аккумуляторной батареи. | ||
| 11 | 30 | Европа: Антиблокировочная тормозная система (ABS) (насосы) |
| 30 | США: | |
1999-2004: Антиблокировочная тормозная система (ABS). | ||
| 2005-2007: Сабвуфер | ||
| 12 | 15 | Топливный насос, дизельный топливный насос |
| 13 | 30 | Европа: омыватель фар. |
| 20 | США: | |
| 1999-2005: Не используется | ||
| 2006-2007: Антиблокировочная тормозная система (ABS) (клапаны). | ||
| 14 | 10 | Европа: дневные ходовые огни (габаритные огни) |
| — | США: не используется | |
| 15 | 10 | Европа: соленоид муфты кондиционера |
| 10 | США: | |
| 1999-2001: Не используется | ||
| 2002-2004: Соленоид муфты кондиционера. | ||
| 20 | 2005: Антиблокировочная тормозная система (ABS) | |
| 2006–2007 годы: не использовался | ||
| 16 | 15 | Европа: ближний свет (левая сторона) |
| США: Ближний свет (левая сторона — HID фары) | ||
| 16 | 10 | США: Ближний свет (левая сторона — обычные фары) |
| 17 | 15 | Европа: ближний свет (правая сторона) |
| США: Ближний свет (правая сторона — HID фары) | ||
| 17 | 10 | США: Ближний свет (правая сторона — обычные фары) |
| 18 | 10 | Европа: датчики кислорода с подогревом |
| 10 | США: | |
1999-2002: Подогреваемые кислородные датчики. | ||
| 2003-2004: Подогреваемые кислородные датчики (только двигатель 2,0 л). | ||
| 15 | 2003-2004: Подогреваемые кислородные датчики (только двигатель 2.3 л) | |
| 2005-2007: Подогреваемые кислородные датчики. | ||
| 19 | — | Европа: не используется |
| 40 | США: | |
| 1999-2004: Не используется | ||
| 2005-2007: Электродвигатель вентилятора отопителя. | ||
| 20 | 10 | Модуль двигателя |
| 21 год | 20 | Европа: антиблокировочная тормозная система (ABS) (клапаны) |
| 20 | США: | |
| 1999-2004: Антиблокировочная тормозная система (ABS). | ||
| 10 | 2005-2007: кондиционер | |
| 22 | 20 | Европа: дневные ходовые огни (только ксеноновые фары) |
| 20 | США: | |
1999-2005: Дневные ходовые огни. | ||
| 2006-2007: Ближний свет | ||
| 23 | 20 | Европа: Дополнительный отопитель (дизельный двигатель), источник питания для звуковой сигнализации резервного аккумулятора (только ST170). |
| 15 | США: | |
| 1999-2005: Не используется | ||
| 2006-2007: Дальний свет, противотуманные фары. | ||
| 24 | 30 | Европа: нагреватель свечи накаливания 1, сабвуфер (только ST170) |
| 30 | США: | |
| 1999-2001: Не используется | ||
| 2002-2004: Сабвуфер | ||
| 2005: Антиблокировочная тормозная система (ABS) (насосы) | ||
| 2006–2007 годы: не использовался | ||
| 25 | 15 | Европа: дневные ходовые огни (только обычные фары) |
| 30 | США: | |
| 1999-2001: Не используется | ||
| 2002: Сабвуфер | ||
| 2005-2007: не использовался | ||
| 26 | 10 | Европа: Дальний свет, левая сторона |
| 10 | США: | |
1999-2003: Дальний свет, левый. | ||
| 2004: Не используется | ||
| 15 | 2005: Противотуманные фары | |
| 2006–2007 годы: не использовался | ||
| 27 | 10 | Европа: Дальний свет, правая сторона |
| 10 | США: | |
| 1999-2003: Дальний свет правая сторона. | ||
| 15 | 2004-2005: Дальний свет. | |
| 2006–2007 годы: не использовался | ||
| 28 | 10 | Европа: переднее стекло с подогревом, обогреватель на дизельном топливе, дизельный двигатель. |
| 1 | США: | |
| 1999-2006: Не используется | ||
| 2007: Антиблокировочная тормозная система (ABS) | ||
| 29 | 30 | Европа: Вентилятор охлаждения двигателя (кондиционер) |
| 10 | США: | |
| 1999-2003: Не используется | ||
2004: Вентилятор охлаждения двигателя (только двигатель 2. 3 л) | ||
| 2005-2007: Антиблокировочная тормозная система (ABS), регулировка скорости. | ||
| 64 | 30 | Европа: Электродвигатель вентилятора отопителя |
| 30 | США: | |
| 1999-2001: Электродвигатель вентилятора отопителя. | ||
| 40 | 2002-2004: Электродвигатель вентилятора отопителя. | |
| 2005-2007: не использовался | ||
| D1 | — | PCM диод |
| D2 | — | Диод вентилятора охлаждения двигателя |
| D3 | 30 | Европа: диод вентилятора охлаждения двигателя |
| D3 | — | США: |
| 1999-2002: Не используется | ||
| 2003-2007: Диод муфты кондиционера. | ||
| R1 | Зажигание | |
| R2 | Европа: свеча накаливания | |
| США: | ||
| 1999-2002: Не используется | ||
2003-2005: Двигатель воздушного насоса. | ||
| 2006-2007: Реле дальнего света, реле противотуманных фар. | ||
| R3 | Европа: | |
| Переднее стекло с подогревом | ||
| Вентилятор охлаждения двигателя | ||
| США: | ||
| 1999-2002: Не используется | ||
| 2003-2004: Вентилятор охлаждения двигателя (только двигатель 2.3 л). | ||
| 2005-2007: Вентилятор охлаждения двигателя (высокая скорость). | ||
| R4 | Европа: омыватель фар. | |
| США: | ||
| 1999-2004: Не используется | ||
| 2005-2007: Вентилятор охлаждения двигателя (низкая скорость). | ||
| R5 | Европа: дальний свет | |
| США: | ||
| 1999-2004: Дальний свет | ||
2005: Дальний свет, противотуманные фары. | ||
| 2006-2007: Кондиционер. | ||
| R6 | Ближний свет | |
| R7 | Топливный насос | |
| R8 | Главное реле | |
| Мощность нагнетательного насоса | ||
| R9 | Европа: | |
| Вентилятор охлаждения двигателя | ||
| Нагреватель свечи накаливания | ||
| США: | ||
| 1999-2002: Не используется | ||
| 2003-2004: Вентилятор охлаждения двигателя (только для двигателей 2,0 л). | ||
| 2005-2007: Вентилятор охлаждения двигателя. | ||
| R10 | Европа: | |
| Свеча накаливания 2 | ||
| Вентилятор охлаждения двигателя 2 | ||
| США: | ||
| 1999-2002: Не используется | ||
2003-2004: Вентилятор охлаждения двигателя (только для двигателей 2,0 л). | ||
| 2005-2007: Вентилятор охлаждения двигателя. | ||
| R11 | Европа: Кондиционер | |
| США: | ||
| 1999-2005: Кондиционер. | ||
| 2006–2007 годы: не использовался | ||
| R12 | Европа: дневные ходовые огни | |
| США: | ||
| 1999-2005: Дневные ходовые огни. | ||
| 2006–2007 годы: не использовался | ||
| R13 | Европа: | |
| Противотуманные фары | ||
| Стартер | ||
| США: | ||
| 1999-2005: Противотуманные фары | ||
| 2005-2007: не использовался | ||
| R14 | Европа: ксеноновые фары | |
| США: | ||
| 1999-2000: Не используется | ||
2001-2002: Стоп-сигналы (AdvanceTrac). | ||
| 2003-2004: Ксеноновые фары (SVT). | ||
| 2005-2007: не использовался | ||
| R15 | Европа: вентилятор охлаждения двигателя (высокая скорость) | |
| США: | ||
| 1999-2004: Вентилятор охлаждения двигателя (высокая скорость). | ||
| 2005: Не используется | ||
| 2006-2007: Воздушный насос. | ||
| R16 | Европа: вентилятор охлаждения двигателя (низкая скорость) | |
| США: | ||
| 1999-2004: Вентилятор охлаждения двигателя (низкая скорость). | ||
| 2005: Не используется | ||
| 2006–2007 годы: не использовался | ||
Схема блока предохранителей Форд Фокус 1 и реле с назначением и расположением
1 ст поколения Форд Фокус мк1 выпускался в 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годах.
машина прошла рестайлинг 1 раз. В нашем материале вы найдете обозначение 1 ст поколения Форд Фокус блоков предохранителей и реле со схемами и их расположением. Отдельно отметим предохранитель, отвечающий за прикуриватель. В завершение предложим для скачивания электрические схемы автомобиля.
Назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки Форд Фокус 1. То есть обозначение в автомобилях европейской сборки может отличаться от американского . А если поколение не подходящее, изучите этот материал: Фокус 2 и Фокус 3.
Форд Фокус 1-го поколения имеет два основных блока с предохранителями и реле. Один в салоне, другой под капотом.
Пассажирский салон
Находится в приборной панели, со стороны водителя, за перчаточным ящиком или защитной крышкой.
На обратной стороне которого будет нанесено актуальное назначение предохранителей для вашей модели.
Diagram
Protected components
| 30 | 10A Outdoor light switch 7.5 ABS module | |
| 31 | 15A Radio tape recorder | |
| 32 | 15A Индикаторы направления 10A выключатель света | |
| 33 | 20A Horn, электрическая передняя сиденья, Hunroof 15a System | |
| 34 | 20A Hatch, Horn. 7.5А Лампы освещения салона, электропривод наружных зеркал заднего вида||
| 36 | 7.5А Электронные блоки управления, комбинация приборов, блок управления кондиционером, сигнализация (’02 -’04) | |
| 37 | 25A Окна мощности для дверей на левой стороне | |
| 38 | 25A Окна питания для дверей на правой стороне | |
| 39 | 15A. | |
| 40 | 10A Reversing Light, регулятор окон 25A, центральная блокировка | |
| 41 | 7,5A Radio Decorder (дополнительные) | |
| 42 | 15A Задние свети0047 | |
| 43 | 15A Electric windows, tailgate glass cleaner | |
| 44 | 20A Fog lights and lamps | |
| 45 | 7. 5A Air conditioning system, air recirculation | |
| 46 | 7.5A ABS 15A Блок управления Прикуриватель | |
| 47 | 15A Прикуриватель 7,5A Габаритный свет (левый) | |
| 49 | 25А Обогрев заднего стекла/стекла двери багажника | |
| 50 | Таймер | |
| 51 | 7.5A зеркала с подогревом | |
| 52 | 15A Нагретые передние сиденья | |
| 53 | 10A Перевратный свет, обогрев Нош -Храчок Нош -Зашер Nostezzles | 10A.0050 |
| 54 | 15A Brake lights | |
| 55 | 25A Power windows for front doors 20A Windshield wipers | |
| 56 | 20A Windshield wiper 25A Power side windows | |
| 57 | 7. 5A Side light Лампы накаливания (правая сторона) | |
| 58 | 7,5A Габаритные огни (левая сторона) или кондиционер, вентилятор салона | |
| 59 | 10A Выключатель наружного освещения, электронный модуль, приборная панель | |
| 60 | 7.5A Airbag control unit | |
| 61 | 7.5A Electronic blocks, instrument cluster | |
| 62 | 7.5A License plate lights 15A Heated front seats | |
| 63 | 20A Центральный замок |
В зависимости от года выпуска за прикуриватель отвечают предохранители № 46 или 47 на 15А.
Обратите внимание, что предохранитель 63 находится на задней стороне коробки.
Relay
- Starter
- Rear wiper
- Front wiper
- Socket (cigarette lighter)
- Reserve
- Reserve
- Sound signal
- Battery saver relay
- Heated rear window (heated mirrors)
Моторный отсек
Находится под защитным кожухом, в задней левой части моторного отсека, рядом со стойкой.
Пример фото
Diagram
Assignment
| 1 | 40A Main circuit of onboard power supply |
| 2 | 30A Cooling fan (air conditioner) |
| 3 | 30A охлаждающий вентилятор (2,0 л) |
| 4 | 50A Нагретый ветровый стек.0047 |
| 7 | 40a Основное подавление электроэнергии для электрической системы транспортного средства |
| 8 | 30A Замок зажигания, стартер. Контроль заряда аккумулятора, диагностический разъем |
| 11 | 30А АБС |
| 12 | 15А Топливный насос, ТНВД (дизель) |
| 30A Headlamp wiper (washer) | |
| 14 | 10A Daytime running lights |
| 15 | 10A A / C compressor clutch |
| 16 | 10A Low beam (left side) |
| 17 | 10A Ближний свет (правая сторона) |
| 18 | 10A Питание лямбда-зонда, подогреваемый датчик кислорода |
| 19 | 0050 |
| 20 | 10A Управление двигателями |
| 21 | 20A ABS |
| 22 | 15A Daylight (Low Beam) |
| 23 | 666. (ST170) |
| 24 | 30A Glow Plugs, Subwoofer (ST170) |
| 25 | 15A Daytime Runtime Huntime |
| 26 | 10A.0050 |
| 27 | 10A High beam (right) |
| 28 | 10A Heated windshield, heating power (diesel) |
| 29 | 30A Radiator fan (air conditioner) |
| 64 | 30A Heater motor |
| D1 | Diode of the engine control unit |
| D2 | Cooling fan diode |
| D4 | Cooling system diode |
Relay
| R1 | Ignition | |
| R2 | Glow plugs, Secondary air pump | |
| R3 | Heated windshield, Cooling fan | |
| R4 | Headlight washers | |
| R5 | High Beam | |
| R6 | Low Beam | |
| R7 | Топливный насос | |
| R8 | . 0047 | |
| R9 | Cooling fan, Preheating | |
| R10 | Glow plugs, Cooling fan 2 | |
| R11 | Air conditioning | |
| R12 | Daytime Running Lights | |
| R13 | Противотуманные фары, стартер | |
| R14 | Ксеноновые фары | |
| R15 | Вентилятор охлаждения (высокая скорость) | |
| R17 9004 Вентилятор охлаждения (низкоскоростной) 9014 047 | ||
Мы разместили видео на нашем канале YouTube. Смотрите и подписывайтесь.
А если хотите помочь дополнить материал, пишите в комментариях.
Схема блока предохранителей Ford Focus 1, 1998
23.12.2020
Форд Фокус мк1 европейского и американского производства 1-го поколения выпускался в 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годах. За это время автомобиль подвергался рестайлингу 1 раз. В нашем материале вы найдете описание блоков предохранителей и реле Форд Фокус 1 поколения со схемами и их расположением. Отдельно отметим предохранитель, отвечающий за прикуриватель. В завершение предлагаем для скачивания электрические схемы автомобиля.
Назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки Форд Фокус 1. То есть обозначение в автомобилях европейской сборки может отличаться от американского. А если поколение не подходящее, изучите этот материал: Фокус 2 и Фокус 3.
Форд Фокус 1 поколения имеет два основных блока.
Один в салоне, другой под капотом.
Блок предохранителей в салоне
Находится в приборной панели, со стороны водителя, за перчаточным ящиком или защитной крышкой.
| Схема | |
|---|---|
| № | Описание предохранителей |
| 30 | 10A Выключатель наружного освещения 7.5 Модуль ABS |
| 31 | 15А Магнитола |
| 32 | 15A Указатели поворота 10A Выключатель света |
| 33 | 20A Звуковой сигнал, электрическая регулировка переднего сиденья, люк в крыше 15A Система сигнализации |
| 34 | Люк 20А, звуковой сигнал |
| 35 | 7,5А Лампы освещения салона, электропривод наружных зеркал заднего вида |
| 36 | 7.5A Электронные блоки управления, комбинация приборов, блок управления кондиционером, сигнализация (’02 -’04) |
| 37 | 25А Электростеклоподъемники левой двери |
| 38 | 25А Электростеклоподъемники правой двери |
| 39 | 15A Регулировка сиденья 10A Фонарь заднего хода, автоматический привод |
| 40 | 10A Фонарь заднего хода, 25A Стеклоподъемник, центральный замок |
| 41 | 7,5А Магнитола (доп. ) |
| 42 | 15А Фонари задние (стоп-сигналы) |
| 43 | 15A Электрические стеклоподъемники, очиститель стекол задней двери |
| 44 | 20А Противотуманные фары и фонари |
| 45 | 7.5A Система кондиционирования воздуха, рециркуляция воздуха |
| 46 | 7.5A Блок управления ABS 15A Прикуриватель |
| 47 | 15А Прикуриватель 7,5А Габаритный свет (левый) |
| 48 | 10А Соединительная колодка диагностического разъема 7,5А Габаритный свет (правый) |
| 49 | 25A Обогрев заднего стекла/стекла задней двери |
| 50 | 7,5 А Обогрев наружных зеркал заднего вида, радиоприемник, приборная панель, центральный таймер |
| 51 | 7,5А Обогрев зеркал |
| 52 | 15A Подогрев передних сидений |
| 53 | 10A Фонарь заднего хода, обогрев форсунок стеклоомывателя |
| 54 | 15А Стоп-сигналы |
| 55 | 25A Электрические стеклоподъемники передних дверей 20A Стеклоочистители |
| 56 | 20A Стеклоочиститель 25A Боковые стеклоподъемники с электроприводом |
| 57 | Лампы габаритных огней 7,5 А (правая сторона) |
| 58 | 7,5А Лампы габаритного света (левая сторона) или кондиционер, вентилятор салона |
| 59 | 10A Выключатель наружного освещения, электронный модуль, приборная панель |
| 60 | 7,5А Блок управления подушками безопасности |
| 61 | 7,5А Электронные блоки, комбинация приборов |
| 62 |
|
| 63 | 20А Центральный замок |
В зависимости от года выпуска за прикуриватель отвечают предохранители № 46 или 47 на 15А. | |
| Р1 | Стартер |
| Р2 | Задний стеклоочиститель |
| Р3 | Стеклоочиститель передний |
| Р4 | Розетка (прикуриватель) |
| Р5 | Резерв |
| Р6 | Резерв |
| Р7 | Звуковой сигнал |
| Р8 | Реле энергосбережения |
| Р9 | Обогрев заднего стекла (обогрев зеркал) |
| Обратите внимание, что предохранитель 63 расположен с обратной стороны блока. | |
Блок предохранителей под капотом
Находится под защитной крышкой с левой стороны моторного отсека.
| Схема | |
|---|---|
| № | Назначение предохранителей |
| 1 | 40А Главная цепь бортовой сети |
| 2 | 30А Вентилятор охлаждения (кондиционер) |
| 3 | Вентилятор охлаждения 30 А (2,0 л) |
| 4 | 50А Обогрев ветрового стекла |
| 5 | 60A Свеча накаливания дизельного двигателя |
| 6 | 30/50А Вентилятор радиатора (кондиционер) |
| 7 | 40А Основная подача электроэнергии в электросистему автомобиля |
| 8 | 30А Замок зажигания, стартер |
| 9 | 20А Блок управления двигателем |
| 10 | 10A Контроль заряда аккумулятора, диагностический разъем |
| 11 | 30А АБС |
| 12 | 15А Топливный насос, ТНВД (дизель) |
| 13 | 30А Очиститель фар (омыватель) |
| 14 | 10A Дневные ходовые огни |
| 15 | 10A Муфта компрессора кондиционера |
| 16 | 10А Ближний свет (левая сторона) |
| 17 | 10А Ближний свет (правая сторона) |
| 18 | 10A Питание лямбда-зонда, подогрев датчика кислорода |
| 19 | 10A Дневной ходовой огонь (габаритные огни) |
| 20 | 10А Управление двигателем |
| 21 | 20А АБС |
| 22 | 15А Дневной ходовой огонь (ближний свет) |
| 23 | 20A Дополнительный отопитель, резервное питание противоугонной системы (ST170) |
| 24 | 30A Свечи накаливания, сабвуфер (ST170) |
| 25 | 15A Дневные ходовые огни |
| 26 | 10А Дальний свет (левый) |
| 27 | 10А Дальний свет (правый) |
| 28 | 10A Обогрев лобового стекла, мощность обогрева (дизель) |
| 29 | 30А Вентилятор радиатора (кондиционер) |
| 64 | 30А Электродвигатель отопителя |
| Д1 | Диод блока управления двигателем |
| Д2 | Диод вентилятора охлаждения |
| Д4 | Диод системы охлаждения |
| № | Реле расшифровки |
| Р1 | Зажигание |
| Р2 | Свечи накаливания, насос вторичного воздуха |
| Р3 | Обогрев ветрового стекла, Вентилятор охлаждения |
| Р4 | Омыватели фар |
| Р5 | Дальний свет |
| Р6 | Ближний свет |
| Р7 | Реле топливного насоса |
| Р8 | Блок управления двигателем |
| Р9 | Охлаждающий вентилятор, предварительный нагрев |
| Р10 | Свечи накаливания, Вентилятор охлаждения 2 |
| Р11 | Кондиционер |
| Р12 | Дневные ходовые огни |
| Р13 | Противотуманная фара, Стартер |
| Р14 | Ксеноновые лампы |
| Р15 | Вентилятор охлаждения (высокая скорость) |
| Р16 | Вентилятор охлаждения (низкая скорость) |
Сопутствующие материалы
Схема блока предохранителей Форд Фокус 1999-2007 гг.
Ford Focus 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле. Посмотреть другие Ford Focus:
Предохранители прикуривателя (розетки) в Ford Focus это предохранители №39 (если есть) и №46 (2000-2001) или №47 (с 2002) в блоке предохранителей панели приборов.
Содержание
Расположение блока предохранителей
Пассажирский салон
Панель предохранителей расположена ниже и слева от рулевого колеса у педали тормоза (за крышкой).
Моторный отсек
Распределительная коробка расположена в моторном отсеке.
Схемы блока предохранителей
Объявление vertisements
2000, 2001
Салон
Назначение предохранителей в салоне (2000, 2001)
| № | Номинальный ток | Описание |
|---|---|---|
| 30 | 7,5 | АБС |
| 31 | 15 | Радио |
| 32 | 10 | Выключатель света |
| 33 | 15 | Аварийная сигнализация |
| 34 | 20 | Звуковой сигнал |
| 35 | 7,5 | Освещение салона, зеркала с электроприводом |
| 36 | 7,5 | Центральный таймер, электронные модули |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | 10 | Фонари заднего хода |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | — | Не используется |
| 43 | 15 | Задний стеклоочиститель |
| 44 | 20 | Противотуманные фары |
| 45 | — | Не используется |
| 46 | 15 | Прикуриватель |
| 47 | 7,5 | Габаритные огни (левые) |
| 48 | 7,5 | Габаритные огни (правые) |
| 49 | 25 | Задняя разморозка |
| 50 | 7,5 | Радио, центральный таймер |
| 51 | — | Не используется |
| 52 | — | Не используется |
| 53 | 10 | Фонари заднего хода |
| 54 | 15 | Стоп-сигналы |
| 55 | 20 | Стеклоочистители передние |
| 56 | 25 | Передние электростеклоподъемники |
| 57 | 25 | Задние электрические стеклоподъемники |
| 58 | 7,5 | Кондиционер, рециркуляция воздуха |
| 59 | 7,5 | Электронные модули, комбинация приборов |
| 60 | 7,5 | Модуль подушки безопасности |
| 61 | 7,5 | Выключатель освещения |
| 62 | — | Не используется |
| 63 | 20 | Модуль центрального замка (на задней стороне панели предохранителей) |
| Реле: | ||
| 17 | Стартер | |
| 18 | Задний стеклоочиститель прерывистого действия (может быть объединен с реле 19) | |
| 19 | Передний стеклоочиститель прерывистого действия (может быть объединен с реле 18) | |
| 20 | Не используется | |
| 21 | Не используется | |
| 22 | Не используется | |
| 23 | Звуковой сигнал | |
| 24 | Экономия заряда батареи | |
| 25 | Задняя разморозка |
Ad vertisements
Моторный отсек
Назначение предохранителей в распределительной коробке (2000, 2001)
| № | Номинальный ток | Описание |
|---|---|---|
| 1 | 40 | Основной источник питания электрической системы |
| 2 | 30 | Вентилятор охлаждения двигателя (кондиционер) 2-й предохранитель |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 50 | Вентилятор охлаждения двигателя (A/C) 1-й предохранитель |
| 7 | 40 | Главный источник питания электрической системы |
| 8 | 30 | Зажигание |
| 9 | 20 | Управление двигателем |
| 10 | 10 | Датчик напряжения аккумуляторной батареи, диагностический разъем |
| 11 | 30 | АБС |
| 12 | 15 | Топливный насос |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 10 | Ближний свет (левая сторона) |
| 17 | 10 | Ближний свет (правая сторона) |
| 18 | 10 | Датчики кислорода с подогревом |
| 19 | — | Не используется |
| 20 | 10 | Управление двигателем |
| 21 | 20 | АБС |
| 22 | 20 | ДХО (ближний свет) |
| 23 | — | Не используется |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | 10 | Дальний свет (левая сторона) |
| 27 | 10 | Дальний свет (правая сторона) |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 64 | 30 | Двигатель вентилятора отопителя |
| 65 | — | Не используется |
| Реле | ||
| 1 | Зажигание | |
| 2 | Не используется | |
| 3 | Не используется | |
| 4 | Не используется | |
| 5 | Дальний свет | |
| 6 | Ближний свет | |
| 7 | Топливный насос | |
| 8 | Управление двигателем | |
| 9 | Не используется | |
| 10 | Не используется | |
| 11 | Кондиционер | |
| 12 | Дневные мигающие огни | |
| 13 | Противотуманные фары | |
| 14 | Реле блокировки стоп-сигналов (только для Advance Trac) | |
| 15 | Вентилятор охлаждения двигателя, уровень 2 (кондиционер) | |
| 16 | Вентилятор охлаждения двигателя, уровень 1 |
2002
Ad vertisements
Салон
Назначение предохранителей в салоне (2002 г.
)
| № | Номинальный ток | Описание |
|---|---|---|
| 30 | 10 | Выключатель света |
| 31 | 15 | Радио |
| 32 | 15 | Сигнал поворота, аварийная сигнализация |
| 33 | 20 | Звуковой сигнал, сиденье с электроприводом |
| 34 | 20 | Люк с электроприводом |
| 35 | 7,5 | Освещение салона, зеркала с электроприводом |
| 36 | 7,5 | Электронные модули, комбинация приборов |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | 15 | Задняя розетка |
| 40 | 10 | Фонари заднего хода (автоматическая коробка передач) |
| 41 | 7,5 | Радио (аксессуар) |
| 42 | 15 | Стоп-сигналы |
| 43 | 15 | Задний стеклоочиститель |
| 44 | 20 | Противотуманные фары |
| 45 | 7,5 | Рециркуляция, кондиционер |
| 46 | 7,5 | АБС |
| 47 | 20 | Прикуриватель, передняя розетка |
| 48 | 10 | Разъем линии передачи данных |
| 49 | 25 | Задняя разморозка |
| 50 | 7,5 | Зеркала с подогревом |
| 51 | — | Не используется |
| 52 | 15 | Подогрев передних сидений |
| 53 | 10 | Фонари заднего хода (механическая коробка передач) |
| 54 | 25 | Задние электрические стеклоподъемники |
| 55 | 25 | Передние электростеклоподъемники |
| 56 | 20 | Стеклоочистители передние |
| 57 | 7,5 | Габаритные огни (правые) |
| 58 | 7,5 | Габаритные огни (левые) |
| 59 | 7,5 | Выключатель освещения |
| 60 | 7,5 | Модуль подушки безопасности |
| 61 | 7,5 | Электронные модули, комбинация приборов |
| 62 | 7,5 | Подсветка номерного знака |
| 63 | 20 | Силовые замки (GEM) (на задней стороне панели предохранителей) |
| Реле | ||
| 17 | Стартер | |
| 18 | Задний стеклоочиститель прерывистого действия | |
| 19 | Передний стеклоочиститель прерывистого действия | |
| 20 | Не используется | |
| 21 | Не используется | |
| 22 | Не используется | |
| 23 | Звуковой сигнал | |
| 24 | Экономия заряда батареи | |
| 25 | Обогрев заднего стекла, подогрев зеркал |
Моторный отсек
Объявление vertisements
Назначение предохранителей в распределительной коробке (2002 г.
)
| № | Номинальный ток | Описание |
|---|---|---|
| 1 | 40 | Основной источник питания электрической системы |
| 2 | 30 | Вентилятор охлаждения двигателя (кондиционер) 2-й предохранитель |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 50 | Вентилятор охлаждения двигателя (кондиционер) 1-й предохранитель |
| 7 | 40 | Главный источник питания электрической системы |
| 8 | 30 | Замок зажигания, стартер |
| 9 | 20 | Управление двигателем |
| 10 | 10 | Датчик напряжения батареи, диагностический разъем |
| 11 | 30 | АБС |
| 12 | 15 | Топливный насос |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 10 | Соленоид муфты переменного тока |
| 16 | 10 | Ближний свет (левая сторона) |
| 17 | 10 | Ближний свет (правая сторона) |
| 18 | 10 | Датчики кислорода с подогревом |
| 19 | 10 | Ближний свет (ДХО) |
| 20 | 10 | Управление двигателем |
| 21 | 20 | АБС |
| 22 | 20 | Ближний свет (ДХО) |
| 23 | — | Не используется |
| 24 | 30 | Активный сабвуфер |
| 25 | — | Не используется |
| 26 | 10 | Дальний свет (левая сторона) |
| 27 | 10 | Дальний свет (правая сторона) |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 64 | 40 | Двигатель вентилятора отопителя |
| 65 | — | Не используется |
| Реле | ||
| 1 | Зажигание | |
| 2 | Не используется | |
| 3 | Не используется | |
| 4 | Диод переменного тока | |
| 5 | Дальний свет | |
| 6 | Ближний свет | |
| 7 | Топливный насос | |
| 8 | Управление двигателем | |
| 9 | Не используется | |
| 10 | Не используется | |
| 11 | Кондиционер | |
| 12 | Дневные ходовые огни | |
| 13 | Противотуманные фары | |
| 14 | Реле блокировки стоп-сигналов (только для AdvanceTrac®) | |
| 15 | Вентилятор охлаждения двигателя, уровень 2 (кондиционер) | |
| 16 | Вентилятор охлаждения двигателя, уровень 1 |
2003
Объявление vertisements
Салон
Назначение предохранителей в салоне (2003 г.
)
| № | Номинальный ток | Описание |
|---|---|---|
| R17 | — | Реле стартера |
| R18 | — | Заднее реле прерывистого режима |
| R19 | — | Реле прерывистого режима переднего стеклоочистителя |
| R20 | — | Не используется |
| R21 | — | Не используется |
| R22 | — | Не используется |
| R23 | — | Реле звукового сигнала |
| R24 | — | Реле энергосбережения |
| R25 | — | Реле обогрева заднего стекла |
| 30 | 10А | Выключатель света |
| 31 | 15А | Радио |
| 32 | 15А | Сигнал поворота |
| 33 | 20A | Звуковой сигнал, сиденья с электроприводом (только SVT) |
| 34 | 20A | Люк с электроприводом |
| 35 | 7,5 А | Лампы освещения салона, зеркала с электроприводом |
| 36 | 7,5 А | Выключатель кондиционера, аварийная сигнализация, комбинация приборов |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | 10А | Фонари заднего хода (автоматическая коробка передач) |
| 41 | 7,5 А | Радио и приборная панель (аксессуар) |
| 42 | 15А | Стоп-сигналы |
| 43 | 15А | Задний стеклоочиститель |
| 44 | 20А | Противотуманные фары |
| 45 | 7,5 А | Рециркуляция воздуха, кондиционер |
| 46 | 7,5 А | Антиблокировочная тормозная система (АБС) |
| 47 | 20A | Прикуриватель, задняя розетка (только SVT) |
| 48 | 10A | Разъем линии передачи данных |
| 49 | 25A | Обогреватель заднего стекла |
| 50 | 7,5A | Зеркало с подогревом, Индикатор подсветки с подогревом |
| 51 | — | Не используется |
| 52 | 15А | Подогрев сидений |
| 53 | 10A | Фонари заднего хода (механическая коробка передач) |
| 54 | 25А | Задние электрические стеклоподъемники |
| 55 | 25А | Передние электростеклоподъемники |
| 56 | 20А | Стеклоочистители передние |
| 57 | 7,5 А | Габаритные огни (правые) |
| 58 | 7,5 А | Габаритные и габаритные огни (левые) |
| 59 | 7,5 А | Выключатель освещения (фары) |
| 60 | 7,5 А | Модуль подушки безопасности |
| 61 | 7,5 А | Модули PATS, Комбинация приборов |
| 62 | 7,5 А | Подсветка номерного знака |
| 63 | 20A | Силовые замки (GEM) |
Предохранитель 63 расположен на задней стороне панели.
Обратитесь к своему дилеру или сертифицированному специалисту для обслуживания этого предохранителя.
Моторный отсек
Объявление vertisements
Назначение предохранителей в распределительной коробке (2003 г.)
| № | Номинальный ток | Описание |
|---|---|---|
| 1 | 40A | Основной источник питания электрической системы |
| 2 | 30A | Вентилятор охлаждения двигателя (A/C) 2-й предохранитель |
| 3 | 30A | Вентилятор охлаждения (только двигатель 2,0 л) |
| 4 | 30А | Двигатель воздушного насоса |
| 5 | 30A | Вентилятор охлаждения 2 (только двигатель 2,0 л) |
| 6 | 50A | Вентилятор охлаждения двигателя (A/C) 1-й предохранитель |
| 7 | 40A | Основной источник питания электрической системы |
| 8 | 30 А | Замок зажигания, стартер |
| 9 | 20А | Управление двигателем |
| 10 | 10 А (только двигатель 2,0 л) | Датчик напряжения аккумуляторной батареи |
| 10 | 1A (только двигатель 2,3 л) | Датчик напряжения батареи |
| 11 | 30A | Антиблокировочная тормозная система (ABS) |
| 12 | 15А | Топливный насос |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 10A | Соленоид муфты кондиционера |
| 16 | 10A | Ближний свет (левая сторона — обычные фары) |
| 16 | 15A | Ближний свет (левая сторона — газоразрядные фары) |
| 17 | 10A | Ближний свет (правая сторона — обычные фары) |
| 17 | 15A | Ближний свет (правая сторона — газоразрядные фары) |
| 18 | 10A (только двигатель 2,0 л) | Лямбда-зонды с подогревом |
| 18 | 15A (только двигатель 2,3 л) | Лямбда-зонды с подогревом |
| 19 | — | Не используется |
| 20 | 10А | Модуль двигателя |
| 21 | 20А | АБС |
| 22 | 20А | Ближний свет (ДХО) |
| 23 | — | Не используется |
| 24 | 30А | Сабвуфер |
| 25 | — | Не используется |
| 26 | 10A | Дальний свет (левый) |
| 27 | 10А | Дальний свет (правый) |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 64 | 40А | Двигатель вентилятора отопителя |
| R1 | — | Реле зажигания |
| R2 | — | Реле двигателя воздушного насоса |
| R3 | — | Реле вентилятора системы охлаждения (только для двигателя 2,3 л) |
| R4 | — | Не используется |
| R5 | — | Реле дальнего света |
| R6 | — | Реле ближнего света |
| R7 | — | Реле топливного насоса |
| R8 | — | Реле управления двигателем |
| R9 | — | Реле вентилятора системы охлаждения (только двигатель 2,0 л) |
| R10 | — | Реле вентилятора системы охлаждения 2 (только двигатель 2,0 л) |
| R11 | — | Реле кондиционера |
| R12 | — | Реле дневных ходовых огней (ДХО) |
| R13 | — | Реле противотуманных фар |
| R14 | — | Ксеноновые лампы (только SVT) |
| R15 | — | Реле высокой скорости вентилятора системы охлаждения (только кондиционер) (только двигатель 2,0 л) |
| R16 | — | Реле низкой скорости вентилятора системы охлаждения |
| D1 | — | Диод PCM |
| D2 | — | Диод вентилятора охлаждения |
| D3 | — | Диод муфты кондиционера |
2004
Объявление vertisements
Салон
Назначение предохранителей в салоне (2004 г.
)
| № | Номинальный ток | Описание |
|---|---|---|
| R17 | — | Реле стартера |
| R18 | — | Заднее реле прерывистого режима |
| R19 | — | Реле прерывистого режима переднего стеклоочистителя |
| R20 | — | Не используется |
| R21 | — | Не используется |
| R22 | — | Реле открытия багажника |
| R23 | — | Реле звукового сигнала |
| R24 | — | Реле энергосбережения |
| R25 | — | Реле обогрева заднего стекла |
| 30 | 10А | Выключатель освещения |
| 31 | 15А | Радио |
| 32 | 15А | Сигнал поворота |
| 33 | 20A | Звуковой сигнал, сиденья с электроприводом (только SVT) |
| 34 | 20A | Люк с электроприводом |
| 35 | 7,5 А | Лампы освещения салона, зеркала с электроприводом |
| 36 | 7,5 А | Выключатель кондиционера, аварийная сигнализация, комбинация приборов |
| 37 | 25A | Разблокировка крышки багажника |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | 10А | Фонари заднего хода (автоматическая коробка передач) |
| 41 | 7,5 А | Радио и приборная панель (аксессуар) |
| 42 | 15А | Стоп-сигналы |
| 43 | 15А | Задний стеклоочиститель |
| 44 | 20А | Противотуманные фары |
| 45 | 7,5 А | Рециркуляция воздуха, кондиционер |
| 46 | 7,5 А | Антиблокировочная тормозная система (АБС) |
| 47 | 20A | Прикуриватель, задняя розетка (только SVT) |
| 48 | 10A | Разъем линии передачи данных |
| 49 | 25A | Обогреватель заднего стекла |
| 50 | 7,5A | Зеркало с подогревом, Индикатор подсветки с подогревом |
| 51 | — | Не используется |
| 52 | 15А | Подогрев сидений |
| 53 | 10A | Фонари заднего хода (механическая коробка передач) |
| 54 | 25А | Задние электрические стеклоподъемники |
| 55 | 25A | Передние электростеклоподъемники |
| 56 | 20А | Стеклоочистители передние |
| 57 | 7,5 А | Габаритные огни (правые) |
| 58 | 7,5 А | Габаритные и габаритные огни (левые) |
| 59 | 7,5 А | Выключатель освещения (фары) |
| 60 | 7,5 А | Модуль подушки безопасности |
| 61 | 7,5 А | Модули PATS, Комбинация приборов |
| 62 | 7,5 А | Подсветка номерного знака |
| 63 | 20A | Силовые замки (GEM) |
Предохранитель 63 расположен на задней стороне панели.
Обратитесь к своему дилеру или сертифицированному специалисту для обслуживания этого предохранителя.
Моторный отсек
Ad vertisements
Назначение предохранителей в распределительной коробке (2004 г.)
| № | Номинальный ток | Описание |
|---|---|---|
| 1 | 40A | Основной источник питания электрической системы |
| 2 | 30A | Вентилятор охлаждения двигателя (A/C) 2-й предохранитель |
| 3 | 30A | Вентилятор охлаждения (только двигатель 2,0 л) |
| 4 | 30А | Двигатель воздушного насоса |
| 5 | 30A | Вентилятор охлаждения 2 (только двигатель 2,0 л) |
| 6 | 50A | Вентилятор охлаждения двигателя (A/C) 1-й предохранитель |
| 7 | 40A | Основной источник питания электрической системы |
| 8 | 30 А | Замок зажигания, стартер |
| 9 | 20А | Управление двигателем |
| 10 | 10A (только двигатель 2,0 л) | Датчик напряжения аккумуляторной батареи |
| 10 | 1A (только двигатель 2,3 л) | Датчик напряжения аккумуляторной батареи |
| 11 | 30A | Антиблокировочная тормозная система (ABS) |
| 12 | 15А | Топливный насос |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 10A | Соленоид муфты кондиционера |
| 16 | 10A | Ближний свет (левая сторона — обычные фары) |
| 16 | 15A | Ближний свет (левая сторона — газоразрядные фары) |
| 17 | 10A | Ближний свет (правая сторона — обычные фары) |
| 17 | 15A | Ближний свет (правая сторона — газоразрядные фары) |
| 18 | 10А (только двигатель 2,0 л) | Датчики кислорода с подогревом |
| 18 | 15A (только двигатель 2,3 л) | Лямбда-зонды с подогревом |
| 19 | — | Не используется |
| 20 | 10А | Модуль двигателя |
| 21 | 20А | АБС |
| 22 | 20А | Ближний свет (ДХО) |
| 23 | 10A | Вентилятор охлаждения (только двигатель 2,3 л) |
| 24 | 30А | Сабвуфер |
| 25 | — | Не используется |
| 26 | — | Не используется |
| 27 | 15A | Дальний свет (правый и левый) |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 64 | 40А | Двигатель вентилятора отопителя |
| R1 | — | Реле зажигания |
| R2 | — | Реле электродвигателя воздушного насоса (только двигатель 2,3 л) |
| R3 | — | Реле вентилятора системы охлаждения (только для двигателя 2,3 л) |
| R4 | — | Не используется |
| R5 | — | Реле дальнего света |
| R6 | — | Реле ближнего света |
| R7 | — | Реле топливного насоса |
| R8 | — | Реле управления двигателем |
| R9 | — | Реле вентилятора системы охлаждения (только двигатель 2,0 л) |
| R10 | — | Реле вентилятора системы охлаждения 2 (только двигатель 2,0 л) |
| R11 | — | МР реле кондиционера |
| R12 | — | Реле дневных ходовых огней (ДХО) |
| R13 | — | Реле противотуманных фар |
| R14 | — | Лампы HID (только SVT) |
| R15 | — | Реле высокой скорости вентилятора системы охлаждения (только кондиционер) (только двигатель 2,0 л) |
| R16 | — | Реле низкой скорости вентилятора системы охлаждения |
| D1 | — | Диод PCM |
| D2 | — | Диод вентилятора охлаждения |
| D3 | — | Диод муфты кондиционера |
2005
Ad vertisements
Салон
Назначение предохранителей в салоне (2005 г.
)
| № | Номинальный ток | Описание |
|---|---|---|
| R17 | — | Реле стартера |
| Р18 | — | Реле прерывистого режима работы заднего стеклоочистителя |
| R19 | — | Реле прерывистого режима переднего стеклоочистителя |
| R20 | — | Не используется |
| R21 | — | Не используется |
| R22 | — | Реле открытия багажника |
| R23 | — | Реле звукового сигнала |
| R24 | — | Реле энергосбережения |
| R25 | — | Реле обогрева заднего стекла/обогрева зеркал |
| 30 | 10А | Габаритные огни |
| 31 | 20А | Радио |
| 32 | 15А | Сигнал поворота (GEM) |
| 33 | 20А | Звуковой сигнал |
| 34 | 20A | Отдельное реле крышки багажника (только седан), люк с электроприводом |
| 35 | 7,5 А | Лампы освещения салона, зеркала с электроприводом |
| 36 | 7,5 А | Выключатель кондиционера, комбинация приборов |
| 37 | 25A | Разблокировка крышки багажника |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | 10A | Фонари заднего хода (только для автоматической коробки передач) |
| 41 | 7,5 А | Радио и приборная панель (аксессуар) |
| 42 | 15А | Стоп-сигналы |
| 43 | 15A | Задний стеклоочиститель, люк (зажигание) |
| 44 | 20А | Противотуманные фары |
| 45 | 7,5 А | Рециркуляция воздуха, кондиционер |
| 46 | 7. 5A | Антиблокировочная система тормозов (ABS) |
| 47 | 20A | Прикуриватель/розетка |
| 48 | 10A | Разъем линии передачи данных |
| 49 | 25A | Обогреватель заднего стекла |
| 50 | 7,5A | Зеркало с подогревом, Индикатор подсветки с подогревом |
| 51 | 7,5 А | Система обнаружения переднего пассажира |
| 52 | 15А | Подогрев сидений |
| 53 | 10A | Фонари заднего хода (только для механической коробки передач), регулятор скорости |
| 54 | 25А | Задние электрические стеклоподъемники |
| 55 | 25А | Передние электростеклоподъемники |
| 56 | 20А | Стеклоочистители передние |
| 57 | 7,5 А | Габаритные и габаритные огни (правая сторона) |
| 58 | 7,5 А | Габаритные и габаритные огни (левая сторона), Освещение номерного знака |
| 59 | 7,5 А | Выключатель освещения (фары) |
| 60 | 7,5 А | Модуль подушки безопасности |
| 61 | 7,5 А | Модули PATS, Комбинация приборов |
| 62 | 7. 5A | Радио (Старт) |
| 63 | 20A | Силовые замки (GEM) |
Предохранитель 63 расположен на задней стороне панели. Обратитесь к своему дилеру или сертифицированному специалисту для обслуживания этого предохранителя.
Ad vertisements
Моторный отсек
Назначение предохранителей в распределительной коробке (2005 г.)
| № | Номинальный ток | Описание |
|---|---|---|
| 1 | 40A | Основной источник питания (к панели предохранителей в салоне) |
| 2 | 30A | Вентилятор охлаждения двигателя (вторичный предохранитель) |
| 3 | 40A | Двигатель вентилятора отопителя |
| 4 | 30А | Двигатель воздушного насоса (только двигатель ПЗЭВ) |
| 5 | — | Не используется |
| 6 | 50A | Вентилятор охлаждения двигателя (главный предохранитель) |
| 7 | 40A | Основной источник питания (к панели предохранителей в салоне) |
| 8 | 30A | Замок зажигания, соленоид стартера |
| 9 | 20А | Управление двигателем |
| 10 | 1A | Датчик напряжения батареи |
| 11 | 30A | Антиблокировочная тормозная система (ABS) (насосы) |
| 12 | 15А | Топливный насос |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 10A | Соленоид муфты кондиционера |
| 16 | 10A | Ближний свет (левая сторона) |
| 17 | 10A | Ближний свет (правая сторона) |
| 18 | 15A | Датчики кислорода в выхлопных газах с подогревом (HE GO) |
| 19 | — | Не используется |
| 20 | 10A | Модуль двигателя (КАП) |
| 21 | 20А | АБС (клапаны) |
| 22 | 20A | Дневные ходовые огни (ДХО) |
| 23 | — | Не используется |
| 24 | 30А | Сабвуфер |
| 25 | — | Не используется |
| 26 | 10A | Левый дальний свет |
| 27 | 10А | Правый дальний свет |
| 28 | — | Не используется |
| 29 | — | Не используется |
| R1 | — | Реле зажигания |
| R2 | — | Реле двигателя воздушного насоса (только двигатель ПЗЭВ) |
| R3 | — | Вентилятор охлаждения (высокоскоростной) |
| R4 | — | Вентилятор охлаждения (среднескоростной) |
| R5 | — | Реле дальнего света |
| R6 | — | Реле ближнего света |
| R7 | — | Реле топливного насоса |
| R8 | — | Реле управления двигателем |
| R9 | — | Реле вентилятора системы охлаждения |
| R10 | — | Реле вентилятора системы охлаждения |
| R11 | — | Реле электромагнита муфты кондиционера |
| R12 | — | Реле ДХО |
| R13 | — | Реле противотуманных фар |
| R14 | — | Не используется |
| R15 | — | Не используется |
| R16 | — | Не используется |
| D1 | — | PCM-диод |
| D2 | — | Диод вентилятора охлаждения |
| D3 | — | Диод муфты кондиционера |
| D4 | — | Диод вентилятора охлаждения |
2006
Ad vertisements
Салон
Назначение предохранителей в салоне (2006 г.
)
| № | Номинальный ток | Описание |
|---|---|---|
| R17 | — | Реле стартера |
| R18 | — | Реле прерывистого режима работы заднего стеклоочистителя |
| R19 | — | Реле прерывистого режима переднего стеклоочистителя |
| R20 | — | Не используется |
| R21 | — | Не используется |
| R22 | — | Не используется |
| R23 | — | Реле звукового сигнала |
| R24 | — | Реле энергосбережения |
| R25 | — | Реле обогрева заднего стекла/обогрева зеркал |
| 30 | 10А | Габаритные огни |
| 31 | 20А | Радио |
| 32 | 15А | Сигнал поворота (GEM) |
| 33 | 20А | Звуковой сигнал |
| 34 | 20A | Люк с электроприводом |
| 35 | 7,5 А | Лампы освещения салона, зеркала с электроприводом |
| 36 | 7,5 А | Выключатель кондиционера, комбинация приборов |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | — | Не используется |
| 40 | 10A | Фонари заднего хода (только для автоматической коробки передач) |
| 41 | 7,5 А | Радио и приборная панель (аксессуар) |
| 42 | 10A | Стоп-сигналы, блокировка переключения передач |
| 43 | 15A | Задний стеклоочиститель, люк (зажигание) |
| 44 | — | Не используется |
| 45 | 7. 5A | Рециркуляция воздуха, кондиционер |
| 46 | — | Не используется |
| 47 | 20A | Прикуриватель/розетка |
| 48 | 10A | Разъем линии передачи данных |
| 49 | 25A | Обогреватель заднего стекла |
| 50 | 7,5A | Зеркало с подогревом, Индикатор подсветки с подогревом |
| 51 | 7,5A | Система обнаружения переднего пассажира |
| 52 | 15А | Подогрев сидений |
| 53 | 10A | Фонари заднего хода (только для механической коробки передач), регулятор скорости |
| 54 | 25А | Задние электрические стеклоподъемники |
| 55 | 25А | Передние электростеклоподъемники |
| 56 | 20А | Стеклоочистители передние |
| 57 | — | Не используется |
| 58 | — | Не используется |
| 59 | 7,5 А | Выключатель освещения (фары) |
| 60 | 7,5 А | Модуль подушки безопасности |
| 61 | 7,5 А | Модули PATS, Комбинация приборов |
| 62 | 7. 5A | Радио (Старт) |
| 63 | 20A | Силовые замки (GEM) |
Предохранитель 63 расположен на задней стороне панели. Обратитесь к своему дилеру или сертифицированному специалисту для обслуживания этого предохранителя.
Моторный отсек
Объявление vertisements
Назначение предохранителей в распределительной коробке (2006 г.)
| № | Номинальный ток | Описание |
|---|---|---|
| 1 | 40A | Основной источник питания (к панели предохранителей в салоне) |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 30А | Двигатель воздушного насоса (только двигатель ПЗЭВ) |
| 5 | — | Не используется |
| 6 | 50A | Вентилятор охлаждения двигателя (главный предохранитель) |
| 7 | 40A | Основной источник питания (к панели предохранителей в салоне) |
| 8 | 30A | Замок зажигания, соленоид стартера |
| 9 | 20А | Управление двигателем |
| 10 | 1A | Датчик напряжения батареи |
| 11 | 30А | Сабвуфер |
| 12 | 15A | Двигатель топливного насоса |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 20А | АБС (клапаны) |
| 16 | 10A | Ближний свет (левая сторона) |
| 17 | 10A | Ближний свет (правая сторона) |
| 18 | 15A | Датчики кислорода в выхлопных газах с подогревом (HE GO) |
| 19 | 40А | Двигатель вентилятора отопителя |
| 20 | 10А | Модуль двигателя (КАП) |
| 21 | 10А | Кондиционер |
| 22 | 20A | Дневные ходовые огни (ДХО) |
| 23 | — | Не используется |
| 24 | 30A | Антиблокировочная система тормозов (ABS) (насосы) |
| 25 | — | Не используется |
| 26 | 15А | Противотуманные фары |
| 27 | 15А | Дальний свет |
| 28 | — | Не используется |
| 29 | 10A | Модуль ABS, контроль скорости |
| R1 | — | Реле зажигания |
| R2 | — | Реле двигателя воздушного насоса (только двигатель ПЗЭВ) |
| R3 | — | Вентилятор охлаждения (высокоскоростной) |
| R4 | — | Вентилятор охлаждения (тихоходный) |
| Р5 | — | Реле дальнего света, Противотуманные фары |
| R6 | — | Реле ближнего света |
| R7 | — | Реле топливного насоса |
| R8 | — | Реле управления двигателем |
| R9 | — | Реле вентилятора системы охлаждения |
| R10 | — | Реле вентилятора системы охлаждения |
| R11 | — | Реле электромагнита муфты кондиционера |
| R12 | — | Реле ДХО |
| R13 | — | Не используется |
| R14 | — | Не используется |
| R15 | — | Не используется |
| R16 | — | Не используется |
| D1 | — | Диод PCM |
| D2 | — | Не используется |
| D3 | — | Диод муфты кондиционера |
| D4 | — | Не используется |
2007
Ad vertisements
Салон
Назначение предохранителей в салоне (2007 г.
)
| № | Номинальный ток | Описание |
|---|---|---|
| R17 | — | Реле стартера |
| R18 | — | Не используется |
| R19 | — | Не используется |
| R20 | — | Не используется |
| R21 | — | Дневные ходовые огни |
| R22 | — | Не используется |
| R23 | — | Не используется |
| R24 | — | Не используется |
| R25 | — | Реле обогрева заднего стекла/обогрева зеркал |
| 30 | 10А | Габаритные огни |
| 31 | 20А | Радио |
| 32 | 15А | Сигнал поворота (GEM) |
| 33 | 20А | Люк |
| 34 | 20А | Звуковой сигнал |
| 35 | 7,5 А | Выключатель кондиционера, комбинация приборов |
| 36 | 7,5 А | Лампы освещения салона, зеркала с электроприводом |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | 2A | Катушка реле PCM |
| 40 | 25А | Обогреватель заднего стекла |
| 41 | — | Не используется |
| 42 | 10А | Стоп-сигналы, блокировка переключения передач |
| 43 | 15A | Задний стеклоочиститель, люк (зажигание) |
| 44 | 15A | Дневные ходовые огни (ДХО) |
| 45 | 7,5 А | Рециркуляция воздуха, кондиционер |
| 46 | — | Не используется |
| 47 | 20A | Прикуриватель/розетка |
| 48 | 10A | Разъем линии передачи данных |
| 49 | 7,5A | Зеркало с подогревом, Индикатор подсветки с подогревом |
| 50 | 10A | Фонари заднего хода (только для автоматической коробки передач) |
| 51 | 7,5 А | Система обнаружения переднего пассажира |
| 52 | 15А | Подогрев сидений |
| 53 | 10A | Фонари заднего хода (только для механической коробки передач), регулятор скорости |
| 54 | 25А | Задние электрические стеклоподъемники |
| 55 | 25А | Передние электростеклоподъемники |
| 56 | 20А | Стеклоочистители передние |
| 57 | 7,5 А | Радио и приборная панель (аксессуар) |
| 58 | — | Не используется |
| 59 | 7,5 А | Выключатель освещения (фары) |
| 60 | 7,5 А | Модуль подушки безопасности |
| 61 | 7,5 А | Модули PATS, Комбинация приборов |
| 62 | 7. 5A | Радио (Старт) |
| 63 | 20A | Силовые замки (GEM) |
Предохранитель 63 расположен на задней стороне панели. Обратитесь к своему дилеру или сертифицированному специалисту для обслуживания этого предохранителя.
Объявление vertisements
Моторный отсек
Назначение предохранителей в распределительной коробке (2007 г.)
| № | Номинальный ток | Описание |
|---|---|---|
| 1 | 40A | Основной источник питания (к панели предохранителей в салоне) |
| 2 | — | Не используется |
| 3 | — | Не используется |
| 4 | 30A | Двигатель воздушного насоса (только двигатель ПЗЭВ) |
| 5 | 30A | Антиблокировочная тормозная система (ABS) (насосы) |
| 6 | 50A | Вентилятор охлаждения двигателя (главный предохранитель) |
| 7 | 40A | Основной источник питания (к панели предохранителей в салоне) |
| 8 | 30A | Замок зажигания, соленоид стартера |
| 9 | 20А | Управление двигателем |
| 10 | 1A | Датчик напряжения батареи |
| 11 | 30А | Сабвуфер |
| 12 | 15A | Двигатель топливного насоса |
| 13 | 20A | Антиблокировочная тормозная система (ABS) (клапаны) |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 10A | Ближний свет (левая сторона) |
| 17 | 10A | Ближний свет (правая сторона) |
| 18 | 15A | Датчики кислорода в выхлопных газах с подогревом (HE GO) |
| 19 | 40А | Двигатель вентилятора отопителя |
| 20 | 10А | Модуль двигателя (КАП) |
| 21 | 10А | Кондиционер |
| 22 | 20А | Ближний свет |
| 23 | 15A | Дальний свет, Противотуманные фары |
| 24 | — | Не используется |
| 25 | — | Не используется |
| 26 | — | Не используется |
| 27 | — | Не используется |
| 28 | — | Не используется |
| 29 | 10A | Модуль ABS, контроль скорости |
| R1 | — | Реле зажигания |
| R2 | — | Реле дальнего света, реле противотуманных фар |
| R3 | — | Вентилятор охлаждения (высокоскоростной) |
| R4 | — | Вентилятор охлаждения (тихоходный) |
| R5 | — | Реле кондиционера |
| R6 | — | Реле ближнего света |
| R7 | — | Реле топливного насоса |
| R8 | — | Реле управления двигателем |
| R9 | — | Реле вентилятора системы охлаждения |
| R10 | — | Реле вентилятора системы охлаждения |
| R11 | — | Не используется |
| R12 | — | Не используется |
| R13 | — | Не используется |
| R14 | — | Не используется |
| R15 | — | Реле двигателя воздушного насоса |
| R16 | — | Не используется |
| D1 | — | Не используется |
| D2 | — | Не используется |
| D3 | — | Диод муфты кондиционера |
| D4 | — | Не используется |
Ford Focus (1999 — 2004) — схема блока предохранителей
Опубликовано от admin
Год выпуска: 1999, 2000, 2001, 2002, 2003, 2004
Блок предохранителей в салоне.
Ford Focus MK1 — блок предохранителей — пассажирский узел
| Предохранитель | Номинальный ток (А) | Защищенные цепи |
| 30 | 10 | Выключатель света |
| 31 | 15 | Радио |
| 32 | 15 | Проблесковый маячок указателя поворота |
| 33 | 20 | Звуковой сигнал, сиденье с электроприводом |
| 34 | 20 | Люк с электроприводом |
| 35 | 7,5 | Лампы освещения салона, зеркала с электроприводом |
| 36 | 7,5 | Электронный модуль, комбинация приборов |
| 37 | — | Не используется |
| 38 | — | Не используется |
| 39 | 15 | Задняя розетка |
| 40 | 10 | Фонари заднего хода (автоматическая коробка передач) |
| 41 | 7,5 | Радио (аксессуар) |
| 42 | 15 | Стоп-сигналы |
| 43 | 15 | Задний стеклоочиститель |
| 44 | 20 | Противотуманные фары |
| 45 | 7,5 | Рециркуляционный воздух, кондиционер |
| 46 | 7,5 | АБС |
| 47 | 15 | Прикуриватель, передняя розетка |
| 48 | 10 | Разъем линии передачи данных |
| 49 | 25 | Задняя разморозка |
| 50 | 7,5 | Зеркала с подогревом |
| 51 | — | Не используется |
| 52 | 15 | Подогрев передних сидений |
| 53 | 10 | Фонари заднего хода (МКПП) |
| 54 | 25 | Задние электростеклоподъемники |
| 55 | 25 | Передние электростеклоподъемники |
| 56 | 20 | Стеклоочистители передние |
| 57 | 7,5 | Габаритные огни (правые) |
| 58 | 7,5 | Габаритные огни (левые) |
| 59 | 10 | Выключатель света |
| 60 | 7,5 | Модуль подушки безопасности |
| 61 | 7,5 | Электронные модули, комбинация приборов |
| 62 | 7,5 | Подсветка номерного знака |
| 63 | 20 | Силовые замки (GEM) (на задней стороне панели предохранителей) |
Реле в панели предохранителей в салоне.
| Реле | Описание |
| Р17 | Стартер |
| Р18 | Задний прерывистый стеклоочиститель |
| Р19 | Передний стеклоочиститель прерывистого действия |
| Р20 | Не используется |
| Р21 | Не используется |
| Р22 | Не используется |
| Р23 | Звуковой сигнал |
| Р24 | Экономия заряда батареи |
| Р25 | Обогрев заднего стекла, подогрев зеркал |
Блок предохранителей в моторном отсеке.
Ford Focus MK1 — блок предохранителей — соединение двигателя
| Предохранитель | Номинальный ток (А) | Защищенные цепи |
| 1 | 40 | Основной источник питания электрической системы |
| 2 | 30 | Вентилятор охлаждения двигателя (A/C) 2-й предохранитель |
| 3 | — | Не используется |
| 4 | — | Не используется |
| 5 | — | Не используется |
| 6 | 50 | Вентилятор охлаждения двигателя (A/C) 1-й предохранитель |
| 7 | 40 | Основной источник питания электрической системы |
| 8 | 30 | Замок зажигания, стартер |
| 9 | 20 | Управление двигателем |
| 10 | 10 | Датчик напряжения аккумуляторной батареи, диагностический разъем |
| 11 | 30 | АБС |
| 12 | 15 | Топливный насос |
| 13 | — | Не используется |
| 14 | — | Не используется |
| 15 | 10 | Соленоид муфты переменного тока |
| 16 | 10 | Ближний свет (левая сторона) |
| 17 | 10 | Ближний свет (правая сторона) |
| 18 | 10 | Датчики кислорода с подогревом |
| 19 | 10 | Ближний свет (ДХО) |
| 20 | 10 | Управление двигателем |
| 21 | 20 | АБС |
| 22 | 20 | Ближний свет (ДХО) |
| 23 | — | Не используется |
| 24 | 30 | Активный сабвуфер |
| 25 | — | Не используется |
| 26 | 10 | Дальний свет (левая сторона) |
| 27 | 10 | Дальний свет (правая сторона) |
| 28 | — | Не используется |
| 29 | — | Не используется |
| 64 | 10 | Двигатель вентилятора отопителя |
| 65 | — | Не используется |
Реле в блоке предохранителей моторного отсека.
| Реле | Коммутация цепей |
| Р1 | Зажигание |
| Р2 | Не используется |
| Р3 | Не используется |
| Р4 | Диод переменного тока |
| Р5 | Дальний свет |
| Р6 | Ближний свет |
| Р7 | Топливный насос |
| Р8 | Управление двигателем |
| Р9 | Не используется |
| Р10 | Не используется |
| Р11 | Кондиционер |
| Р12 | Дневные ходовые огни |
| Р13 | Противотуманные фары |
| Р14 | Реле блокировки стоп-сигналов (только для Advance Trac) |
| Р15 | Вентилятор охлаждения двигателя, уровень 2 (кондиционер) |
| Р16 | Вентилятор охлаждения двигателя, уровень 1 |
ПРЕДУПРЕЖДЕНИЕ.
Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка.
Фокус, Форд электричество
Ford Focus Mk1 (1998-2007) Схема предохранителей • FuseCheck.com
Объявления
Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Ford Focus Mk1 (1998, 1999, 2000, 2001, 2002, 2003) , 2004, 2005, 2006, 2007).
Проверка и замена предохранителей
Предохранители и автоматические выключатели защищают электрическую систему автомобиля от перегрузки. Если электрические детали в вашем автомобиле не работают, возможно, система была перегружена и перегорела плавкая вставка или отключился автоматический выключатель. Перед заменой или ремонтом каких-либо электрических деталей проверьте соответствующие предохранители или автоматические выключатели.
Чтобы проверить предохранитель, посмотрите на полосу серебристого цвета внутри предохранителя. Если лента сломана или расплавилась, замените предохранитель.
Уведомление
- Перед заменой предохранителей убедитесь, что ключ извлечен из замка зажигания и что все функции выключены и/или отключены.
- Всегда отсоединяйте аккумулятор перед обслуживанием сильноточных предохранителей.
- Всегда заменяйте предохранитель на предохранитель с указанным номиналом силы тока. Использование предохранителя с более высоким номиналом силы тока может привести к серьезному повреждению проводов и возникновению пожара.
- Никогда не заменяйте перегоревший предохранитель ничем, кроме нового предохранителя. Всегда используйте неповрежденный предохранитель того же цвета.
- Если предохранитель снова перегорел, обратитесь в квалифицированный сервисный центр.
Схема блока предохранителей в салоне
Панель предохранителей расположена за крышкой на приборной панели (левостороннее рулевое управление) или за перчаточным ящиком (правостороннее управление).
| № | A | Защищенные компоненты | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 7.5 | 1998-2001: Anti-lock Brake System (ABS) | |||||||||
| 10 | 2002-2004: Light switch | ||||||||||
| 2005-2007: Parking lamps | |||||||||||
| 31 | 15 | 1998-2004: Radio | |||||||||
| 20 | 2005-2007: Radio | ||||||||||
| 32 | 10 | 1998-2001: Light switch | |||||||||
| 15 | 2002-2007: Turn signal | ||||||||||
| 33 | 15 | 1998-2001: опасность | |||||||||
| 20 | 2002-2005: рога | 20 | 1998-2001: рог | ||||||||
| 2002-2005: люк | |||||||||||
| 2006-2007: Horn | |||||||||||
| 35 | 7.5 70047: | 11111111505: | :11111111115: 2005: 2005-2005: 2005-2005: 2008: 2005: 2005: 2005-2005: 2005-2004: | 11111111111115: | :11111111111111115: | :111111111111111111111111111111111111. | 2006–2007: Переключатель кондиционера, комбинация приборов | ||||
| 36 | 7.5 | 1998-2001: Central timer, Electronic modules | |||||||||
| 2002-2005: A/C switch, Hazard flasher (2002-2004), Instrument cluster | |||||||||||
| 2006-2007: Interior lamps, Power mirrors | |||||||||||
| 37 | 25 | Europe: Power windows, central global closing (left-hand side) | |||||||||
| 25 | USA: | ||||||||||
| 1998-2003: Not used | |||||||||||
| 2004-2005: Decklid/Liftgate release | |||||||||||
| 2006-2007: Not used | |||||||||||
| 38 | 25 | Europe: Power windows, central global closing (right-hand side) | |||||||||
| USA: Not used | |||||||||||
| 39 | 10 | USA: | |||||||||
| 1998-2001: Reversing light | |||||||||||
| 2002-2005: Not used | |||||||||||
| 2 | 2006-2007: PCM relay coil | ||||||||||
| 40 | 10 | 1998-2001: Not used | |||||||||
| 2002-2005: Reversing light | |||||||||||
| 25 | 2006-2007: Rear defroster | ||||||||||
| 41 | 7. 5 | 1998 -2001: Not used | |||||||||
| 2002-2005: Radio and cluster (accessory) | |||||||||||
| 2006-2007: Not used | |||||||||||
| 42 | 15 | 1998-2001: Not used | |||||||||
| 2002 -2004: Стоп-сигналы | |||||||||||
| 10 | 2005-2007: Стоп-лампы, переключатель смены (P/N; 2006-2007) | ||||||||||
| 43 | 15 | Европа: Power Windows, задний экран Wiper | |||||||||
| us Windows, задний экран | |||||||||||
| : | : | : | : | : | : | US Windows, задний экран. | |||||
| 2005-2007: Rear wiper, Sunroof (ignition) | |||||||||||
| 44 | 20 | 1998-2004: Front and rear fog lights | |||||||||
| 2005-2006: Not used | |||||||||||
| 15 | 2007: Дневные ходовые огни | ||||||||||
| 45 | 7,5 | 1998-2001: не используется | |||||||||
| 2002-2007: кондиционер, рециркулированный воздух | |||||||||||
| 46 | 15 | ||||||||||
| 46 | 15 | 1 | : | 46 | 15 | 6: | 46 | .2002-2004: Anti-lock Brake System (ABS) | |||
| 2005-2007: Not used | |||||||||||
| 47 | 15 | Europe: Cigar lighter, centre power point | |||||||||
| 7.5 | USA: | ||||||||||
| 1998-2001: Side lights (left) | |||||||||||
| 20 | 2002-2007: Cigar lighter, rear power point (SVT — 2003-2004) | ||||||||||
| 48 | 7.5 | 1998-2001: Side lights (right) | |||||||||
| 10 | 2002-2007: Data link connector | ||||||||||
| 49 | 25 | 1998-2005: Rear defroster | |||||||||
| 7.5 | 2006-2007: Зеркало с подогревом, подсветка индикатора с подогревом | ||||||||||
| 50 | 7.5 | 1998-2001: Central timer, radio | |||||||||
| 2002: Not used | |||||||||||
| 2003-2005: Heated mirror, heated backlite indicator | |||||||||||
| 10 | 2006-2007 : Reversing Light (только автоматическая трансакса) | ||||||||||
| 51 | 7,5 | 1998-2004: не используется | |||||||||
| 2005-2007: Система спереди пассажира | |||||||||||
| 52 | 11111111111111111111111111111111111111111111111111111111111111111111111 9711 1571111111111111111111111111111111111111111111111111111111111111111119н0047 | 1998-2002: не используется | |||||||||
| 2003-2007: нагреваемые сиденья | |||||||||||
| 53 | 10 | Европа: реверсирование света, обогрева. Только), контроль скорости (2005-2007) | |||||||||
| 54 | — | Европа: не используется | |||||||||
| 15 | USA: | ||||||||||
| 1998-2001:0047 | 2002-2007: Задняя питательная окна | ||||||||||
| 55 | 20 | 1998-2001: передние дворы | |||||||||
| 25 | 2002-2007: -2001: Front power windows | ||||||||||
| 20 | 2002-2007: Front wipers | ||||||||||
| 57 | 25 | 1998-2001: Rear power windows | |||||||||
| 7.5 | 2002-2004: Position and side фары (справа) | ||||||||||
| 2005: не используется | |||||||||||
| 2006-2007: Радио и кластер (аксессуар) | |||||||||||
| 58 | 7,5 | 1998-2001: Кондиционер, рекордной воздух | |||||||||
| 2005-2007: Not used | |||||||||||
| 59 | 10 | Europe: Light switch (headlamps) | |||||||||
7. 5 | USA: | ||||||||||
| 1998-2001: Electronic modules, instrument cluster | |||||||||||
| 2002-2007: Light switch (headlamps) | |||||||||||
| 60 | 7.5 | Air bag module | |||||||||
| 61 | 7.5 | Europe: Electronic modules, Кластер приборов | |||||||||
| 7,5 | США: | ||||||||||
| 1998-2001: выключатель света (фара) | |||||||||||
| 2002-2007: Pats Modules, Cummer Cluster | |||||||||||
| 62 | 7.5 | 1998-2001: Not used | |||||||||
| 2002-2004: License plate lamp | |||||||||||
| 2005-2007: Radio (Start) | |||||||||||
| R1 | Стартер | ||||||||||
| R2 | Задняя перерыва. 0047 | ||||||||||
| R4 | Power point | ||||||||||
| R5 | Not used | ||||||||||
| 2006-2007: Daytime running lamps | |||||||||||
| R6 | Europe: Not used | ||||||||||
| USA: | |||||||||||
| 2004-2005: выпуск Decklid/Lift Grate Grate | |||||||||||
| R7 | Horn | ||||||||||
| 2006-2007: не использовался | |||||||||||
| R8 | Battery Saver Relay | ||||||||||
| БАСТАНС.0518 2006-2007: Not used | |||||||||||
| R9 | Rear defrost/Heated mirror | ||||||||||
| № | A | Protected components |
|---|---|---|
| 10 | 20 | Central система блокировки |
Объявления
Блок предохранителей в моторном отсеке Схема
Распределительный блок расположен в моторном отсеке.
В распределительной коробке установлены сильноточные предохранители, которые защищают основные электрические системы автомобиля от перегрузок.
| № | A | Protected components | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 40 | Main power supply (to passenger compartment fuse panel) | |||||||||||||||||
| 2 | 30 | USA: | |||||||||||||||||
| 1999-2004: вентилятор охлаждения двигателя (A/C) 2-й предохранитель | |||||||||||||||||||
| 2005-2007: не используется | |||||||||||||||||||
| 3 | 40 | Европа: Главная заглушка 2 | 40 | Европа: Glow Gualer 2 | 0050 | ||||||||||||||
| 30 | USA: | ||||||||||||||||||
| 1999-2002: Not used | |||||||||||||||||||
| 2003-2004: Cooling fan (2.0L engine only) | |||||||||||||||||||
| 2005-2007: Not used | |||||||||||||||||||
| 4 | 50 | Europe: Heated front screen | |||||||||||||||||
| 30 | USA: | ||||||||||||||||||
| 1999-2002: Not used | |||||||||||||||||||
| 2003-2007: Air pump motor (PZEV engine only) | |||||||||||||||||||
| 5 | 60 | Europe: Diesel glow plug | |||||||||||||||||
| 30 | USA: | ||||||||||||||||||
| 1999-2002: Not used | |||||||||||||||||||
2003-2004: Cooling fan 2 (2. 0L engine only) | |||||||||||||||||||
| 2005: не используется | |||||||||||||||||||
| 2006-2007: Тормозная система против блокировки (ABS) (насосы) | |||||||||||||||||||
| 6 | 30 | Европа: фанат двигателя (кондиционирование воздуха) | |||||||||||||||||
| 50 | 6666). : Вентилятор охлаждения двигателя (главный предохранитель) | ||||||||||||||||||
| 7 | 40 | Main power supply (to passenger compartment fuse panel) | |||||||||||||||||
| 8 | 30 | Ignition switch, starter solenoid | |||||||||||||||||
| 9 | 20 | Engine management | |||||||||||||||||
| 10 | 10 | Европа: датчик напряжения аккумулятора99-2001) | |||||||||||||||||
| 1 | Европа: | ||||||||||||||||||
| 2000-2005: Датчик напряжения батареи | |||||||||||||||||||
| USA: | |||||||||||||||||||
| 2003-2007: батарея. | Европа: антиблокировочная тормозная система (ABS) (насосы) | ||||||||||||||||||
| 30 | США: | ||||||||||||||||||
1999-2004 гг. | |||||||||||||||||||
| 12 | 15 | Fuel pump, diesel injection pump | |||||||||||||||||
| 13 | 30 | Europe: Headlight washer system | |||||||||||||||||
| 20 | USA: | ||||||||||||||||||
| 1999-2005: Not used | |||||||||||||||||||
| 2006-2007: Тормозная система против блокировки (ABS) (клапаны) | |||||||||||||||||||
| 14 | 10 | Европа: дневные ходовые свети0047 | |||||||||||||||||
| 15 | 10 | Europe: A/C clutch solenoid | |||||||||||||||||
| 10 | USA: | ||||||||||||||||||
| 1999-2001: Not used | |||||||||||||||||||
| 2002-2004: A/C clutch solenoid | |||||||||||||||||||
| 20 | 2005: Anti-lock Brake System (ABS) | ||||||||||||||||||
| 2006-2007: Not used | |||||||||||||||||||
| 16 | 15 | Europe: Low beam (left side) | |||||||||||||||||
| USA: Ближний свет (левая сторона — газоразрядные фары) | |||||||||||||||||||
| 16 | 10 | США: низкая луч (левая сторона — обычные фары) | |||||||||||||||||
| 17 | 15 | Европа: низкий бал (правой стороны) | |||||||||||||||||
6 USS: правый балок. — HID Fedlamps) | |||||||||||||||||||
| 17 | 10 | США: низкая луч (правая сторона — обычные фары) | |||||||||||||||||
| 18 | 10 | Европа: Оплентные Sensors | Europe: Оплентный оксиген | .0046 USA: | |||||||||||||||
| 1999-2002: Нагретые датчики кислорода | |||||||||||||||||||
| 2003-2004: Нагретые датчики кислорода (2,0 л. Двигатель). ) | |||||||||||||||||||
| 2005-2007: Heated oxygen sensors | |||||||||||||||||||
| 19 | — | Europe: Not used | |||||||||||||||||
| 40 | USA: | ||||||||||||||||||
| 1999-2004: Not used | |||||||||||||||||||
| 2005-2007: Heater blower motor | |||||||||||||||||||
| 20 | 10 | Engine module | |||||||||||||||||
| 21 | 20 | Europe: Anti-lock Brake System (ABS) (valves) | |||||||||||||||||
| 20 | USA: | ||||||||||||||||||
| 1999-2004: Тормозная система против блокировки (ABS) | |||||||||||||||||||
| 10 | 2005-2007: A/C | ||||||||||||||||||
| 22 | 20 | . только фары) | |||||||||||||||||
| 20 | USA: | ||||||||||||||||||
| 1999-2005: Daytime running lights | |||||||||||||||||||
| 2006-2007: Low beams | |||||||||||||||||||
| 23 | 20 | Europe: Auxiliary heater (diesel engine), power supply for battery backup sounder (ST170 only) | |||||||||||||||||
| 15 | USA: | ||||||||||||||||||
| 1999-2005: Not used | |||||||||||||||||||
| 2006-2007: High beams, fog lamps | |||||||||||||||||||
| 24 | 30 | Европа: нагреватель Glow Plug 1, Subwoofer (только ST170) | |||||||||||||||||
| 30 | США: | ||||||||||||||||||
| 1999-2001: не использовалось | |||||||||||||||||||
| 2004-2001: не использовалось | |||||||||||||||||||
| 2004-2001: не использовалось | |||||||||||||||||||
| 2004-2001: | 2004: 2008-2001: | .10046: 2001: 2001: 2001: 2001: 2004: | : 2004-2001: не использовали | 2004: 2001: | . 10046: 2009: 2001: не использовались : Тормозная система против блокировки (ABS) (насосы) | ||||||||||||||
| 2006-2007: не используется | |||||||||||||||||||
| 25 | 15 | Европа: дневные ходовые свети0047 | USA: | ||||||||||||||||
| 1999-2001: Not used | |||||||||||||||||||
| 2002: Subwoofer | |||||||||||||||||||
| 2005-2007: Not used | |||||||||||||||||||
| 26 | 10 | Europe: Main beam left-hand side | |||||||||||||||||
| 10 | USA: | ||||||||||||||||||
| 1999-2003: Main beam left-hand side | |||||||||||||||||||
| 2004: Not used | |||||||||||||||||||
| 15 | 2005: Fog lamps | ||||||||||||||||||
| 2006-2007: Not б/у | |||||||||||||||||||
| 27 | 10 | Европа: Главная луча правая рука | |||||||||||||||||
| 10 | США: | ||||||||||||||||||
| 1999-2003: Главная сторона правой ломки | |||||||||||||||||||
| 2006-2007: Not used | |||||||||||||||||||
| 28 | 10 | Europe: Heated front screen, diesel fuel fired heater, diesel engine | |||||||||||||||||
| 1 | USA: | ||||||||||||||||||
| 1999-2006: не используется | |||||||||||||||||||
| 2007: Тормозная система против блокировки (ABS) | |||||||||||||||||||
| 29 | 30 | Европа: охлаждающий вентилятор. : | |||||||||||||||||
| 1999-2003: не используется | |||||||||||||||||||
| 2004: Вентилятор охлаждения двигателя (только двигатель 2,3 л) | |||||||||||||||||||
| 2005-2007: Пробромная тормозная система (ABS), Speed Control | |||||||||||||||||||
| 64 6444444444444444444444444444444444444444444444444. 64444 64 64444444444444444444444144144144414414414414441 64 64 64 64 64 64 64 64 64 644 | 30 | Европа: двигатель нагревателя | |||||||||||||||||
| 30 | USA: | ||||||||||||||||||
| 1999-2001: Мотор с воздушной нагреванием | |||||||||||||||||||
| 40977 | . 20047: | ||||||||||||||||||
| . | 00460046. 2008. 2008: 2004. | . | . | . 2008. 2008: | .. 2007: Not used|||||||||||||||
| D1 | — | PCM diode | |||||||||||||||||
| D2 | — | Engine cooling fan diode | |||||||||||||||||
| D3 | 30 | Europe: Engine cooling fan diode | |||||||||||||||||
| D3 | — | USA: | |||||||||||||||||
| 1999-2002: Not used | |||||||||||||||||||
| 2003-2007: A/C clutch diode | |||||||||||||||||||
| R1 | Ignition | ||||||||||||||||||
| R2 | Europe: Glow plug | ||||||||||||||||||
| USA: | |||||||||||||||||||
| 1999-2002: Not used | |||||||||||||||||||
| 2003-2005: Air pump motor | |||||||||||||||||||
| 2006-2007: Реле высокого луча, реле FOG лампы | |||||||||||||||||||
| R3 | Европа: | ||||||||||||||||||
| Нагретый передний экран | |||||||||||||||||||
| Engine Cooling Fean | |||||||||||||||||||
| Engine Cooling FAN | |||||||||||||||||||
| Engine Cooling FAN | |||||||||||||||||||
| Engine Cooling Fan | |||||||||||||||||||
| Engine Dienger | |||||||||||||||||||
| Engine Dienge. Не используется | |||||||||||||||||||
| 2003-2004: вентилятор охлаждения двигателя (только двигатель только 2,3 л) | |||||||||||||||||||
| 2005-2007: Вентилятор охлаждения двигателя (высокая скорость) | |||||||||||||||||||
| R4 | Европа: Фагол.0047 | ||||||||||||||||||
| USA: | |||||||||||||||||||
| 1999-2004: Not used | |||||||||||||||||||
| 2005-2007: Engine cooling fan (low speed) | |||||||||||||||||||
| R5 | Europe: High beam | ||||||||||||||||||
| USA: | |||||||||||||||||||
| 1999-2004: High beam | |||||||||||||||||||
| 2005: High beam, fog light | |||||||||||||||||||
| 2006-2007: Air conditioner | |||||||||||||||||||
| R6 | Low beam | ||||||||||||||||||
| R7 | Fuel pump | ||||||||||||||||||
| R8 | Main relay | ||||||||||||||||||
| Injection pump power | |||||||||||||||||||
| R9 | Europe: | ||||||||||||||||||
| Engine cooling fan | |||||||||||||||||||
| Glow plug heater | |||||||||||||||||||
| USA: | |||||||||||||||||||
| 1999–2002: Не используется | |||||||||||||||||||
| 2003–2004: Вентилятор охлаждения двигателя (только для двигателя 2,0 л) | |||||||||||||||||||
| 2005–2007 5 9 5 904 Вентилятор охлаждения двигателя 4 535 R10 | Europe: | ||||||||||||||||||
| Glow plug 2 | |||||||||||||||||||
| Engine cooling fan 2 | |||||||||||||||||||
| USA: | |||||||||||||||||||
| 1999-2002: Not used | |||||||||||||||||||
| 2003-2004: Engine cooling fan (2. 0 L engine only) | |||||||||||||||||||
| 2005-2007: Engine cooling fan | |||||||||||||||||||
| R11 | Europe: Air conditioner | ||||||||||||||||||
| USA: | |||||||||||||||||||
| 1999-2005: Air conditioner | |||||||||||||||||||
| 2006-2007: Not used | |||||||||||||||||||
| R12 | Europe: Daytime running lights | ||||||||||||||||||
| USA: | |||||||||||||||||||
| 1999-2005: Daytime running lights | |||||||||||||||||||
| 2006-2007: Not used | |||||||||||||||||||
| R13 | Europe: | ||||||||||||||||||
| Fog light | |||||||||||||||||||
| Starter | |||||||||||||||||||
| USA: | |||||||||||||||||||
| 1999-2005: Fog light | |||||||||||||||||||
| 2005-2007: не используется | |||||||||||||||||||
| R14 | Европа: Форы Xenon | ||||||||||||||||||
| USA: | |||||||||||||||||||
| 1999-2000: не использовано | |||||||||||||||||||
| 1999-2000: не использовано | |||||||||||||||||||
| 20018: 200118:: | 20013:: | : 200118:: | : 200410018:: | 20013: 2001118: | : 2004118: | : 2004118: | : 2004118: 200118: | : 2004: 200100. | 2003-2004: Xenon headlights (SVT) | ||||||||||
| 2005-2007: Not used | |||||||||||||||||||
| R15 | Europe: Engine cooling fan (high speed) | ||||||||||||||||||
| USA: | |||||||||||||||||||
| 1999-2004: Engine cooling fan (high speed) | |||||||||||||||||||
| 2005: Not used | |||||||||||||||||||
| 2006-2007: Air pump | |||||||||||||||||||
| R16 | Europe: Engine cooling fan (low speed) | ||||||||||||||||||
| USA : | |||||||||||||||||||
| 1999-2004: вентилятор охлаждения двигателя (низкая скорость) | |||||||||||||||||||
| 2005: не используется | |||||||||||||||||||
| 2006-2007: не использовано | |||||||||||||||||||
2005: Main beamБлок держателей предохранителей
Введите информацию об автомобиле, чтобы найти дополнительные детали и проверить их соответствие
- Выберите автомобиль по VIN-коду
- Выберите автомобиль по модели
Выберите наиболее точный VIN-код
3 3 полученные результаты.Введите свой VIN для наиболее точных результатов.
или
Выберите по модели
— Выберите марку —
— Выберите модель —
— Select Year —
Мы предлагаем полный набор оригинальных блоков предохранителей Ford Focus, разработанных специально для восстановления заводских характеристик. Пожалуйста, сузьте результаты Fuse Holder Box, выбрав автомобиль.
33 Коробки предохранителей найденыПросмотр Связанных деталей
2016-2018 Ford Focus Panel ASY-Объединение предохранителей
Номер детали: GV6Z-14A068-E
. Цена: 254,24 долл. США
Розничная цена: 412,73 долл. США
Вы экономите: $158,49
Добавить в корзину
Просмотреть соответствующие детали JV6Z-14A068-F
Ваша цена: 217,28 долл.
СШАРозничная цена: 323,33 долл.0012
Номер детали: AV6Z-14A068-B
Другое название: Коробка в сборе — предохранитель; Борьба с предохранителем и ретрансляцией, Fuse Box, держатель предохранителя
Ваша цена: 29,81 долл. США
Розничная цена: 46,73 долл. США
Вы сохраняете: 16,92 долл. США
Добавить в корзину
Вид.
Номер детали: CV6Z-14A068-JE
Другое название: Сборка панели — плавкий предохранитель Заменено на: JV6Z-14A068-F
Ваша цена: $217,28
Розничная цена: 323,33 долл. США
Вы сохраняете: 106,05 долл. США
Добавить в CART
Просмотр Связанных деталей
2012-2018 Фокус Фокус. — Дополнительный предохранитель; Распределительный блок
Ваша цена: 17,52 $
Розничная цена: 27,45 $
Вы экономите: 9,93 $
Добавить в корзину0012
Номер детали: AV6Z-14A034-A
Ваша цена: 14,85 долл.
СШАРозничная цена: 21,33 долл. США
Вы сохраняете: $ 6,48
Добавить в корзину
Просмотр. Part Number: AV6Z-14A034-B
Your Price: $16.24
Retail Price: $23.33
You Save: $7.09
Add to Cart
View related parts
2013 Ford Focus Fuse Junction Panel Assembly
Номер детали: BV6Z-14A068-LD
Другое название: Сборка панели — плавкий предохранитель Заменено на: JV6Z-14A068-F
Ваша цена: 217,28 долл. Корзина
Просмотреть соответствующие детали
2012-2013 Ford Focus Соединительная панель предохранителей в сборе
Номер детали: DV6Z-14A068-C
Другое название: Панель в сборе — Соединение предохранителей Цена: $217,28
Розничная цена: 323,33 долл. США
Вы сохраняете: 106,05 долл.
СШАДобавить в CART
Просмотр Связанных деталей
2012-2018 FOCUS FUSE Box Assembly
ЧАСТЬ Номер: AV6Z-14A068-A. Сборка — Предохранитель
Просмотреть соответствующие детали
2002 Ford Focus Распределительная панель предохранителей в сборе
Номер детали: 1S4Z-14A068-PA
Другое название: Панель в сборе — Распределительная панель предохранителей
Посмотреть соответствующие детали
2041-20
Номер детали: 3S4Z-14A068-SA
Другое название: Панель в сборе — Соединение предохранителей
Просмотреть соответствующие детали0012
Просмотр Связанных деталей
2005 FORD FOCUS FUSE ПАНЕЧАНА СБОРКА
Номер деталей: 4S4Z-14A068-AA
Связанные детали
2005 FOCUE FUSE FUSE FUSE FUSE JARNCT PANENCLINCINGINGINSINGINSINGINSINGINSINGI DINCLIC12.
0 9 Посмотреть связанные детали0012
2002-2003 Ford Focus Соединительная панель предохранителей в сборе
Номер детали: 2M5Z-14A068-PA
Другое название: Панель в сборе — Соединение предохранителей
