Как отрегулировать фары на рестайлинговом Форд Фокус 2: фото
Видимость в ночное время зависит не только и не столько от типа и мощности ламп, установленных в фаре, но в большей степени от регулировки угла направления светового потока. Если лампы установлены правильно и их мощность соответствует требованиям завода-изготовителя, но при этом фары не освещают дорогу, слепят встречных водителей даже на ближнем свете, необходима регулировка.
Содержание
- 1 Принципы регулировки фар на Форд Фокус 2
- 1.1 Требования
- 1.2 Процесс регулировки
- 2 Выводы
Принципы регулировки фар на Форд Фокус 2
Регулировка фар производится раздельно по вертикали и горизонтали.
Провести правильную диагностику и точно отрегулировать направление светового потока можно только при наличии специального оборудования и имея необходимые навыки.
Все это делается в условиях СТО. Тем не менее приблизительную регулировку можно провести самостоятельно. Для этого будем использовать регулировочные винты на корпусе фары. Их по два на каждой — один регулирует горизонтальное положение луча света, второй — вертикальное. Первый находится в верхней тыльной части корпуса фары, второй снизу. Винты можно прокручивать либо отвёрткой с плоским шлицом, либо шестигранником на 7 мм.
Винт регулировки по горизонтали.
Винт регулировки по вертикали.
Требования
Для правильной регулировки необходимо, чтобы автомобиль находился на ровной поверхности на расстоянии 3 м от ровной стены. При этом машина должна быть полностью заправлена, а в багажнике должна находиться запаска и штатный набор инструментов, чтобы подвеска приняла положение, соответствующее нагрузке снаряжённой массы автомобиля. На водительское сиденье рекомендуется уложить груз массой 60-70 кг, а корректор угла светового потока выставить в нулевое положение.

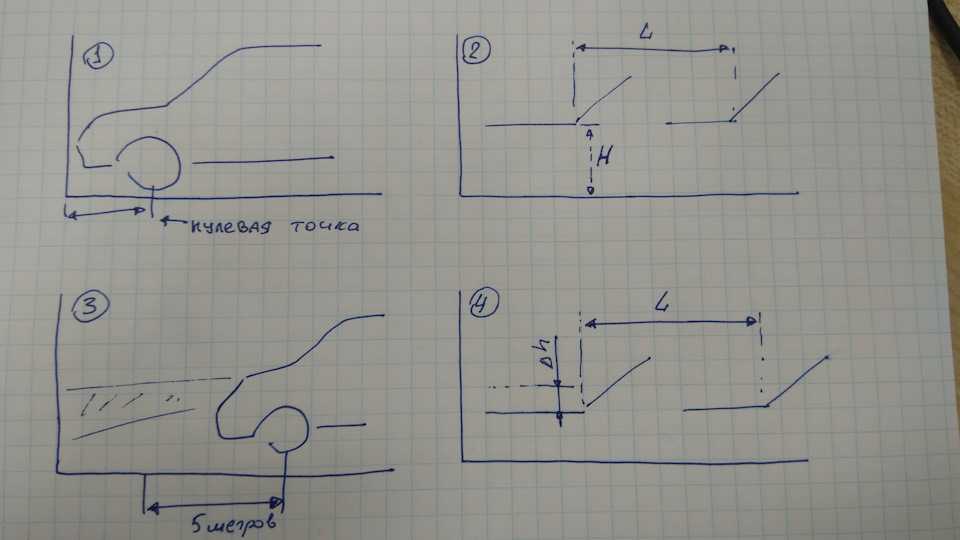

Схема регулировки фар.
Процесс регулировки
Регулировку выполняем так:
- Проверяем и при необходимости доводим до нормы давление в колёсах.
Не забываем выставить корректор фар в положение «0».
- Качаем автомобиль спереди и сзади, чтобы подвеска приняла нейтральное положение.
- Включаем ближний свет.
Видим, что фары светят на встречную полосу движения.
- Регулируем фары отдельно, прикрыв одну из них непрозрачным материалом.
По нарисованным на стене меткам определяем, куда нужно сдвигать фары.
- Выставляем горизонтальное положение пучка света, вращая регулировочный винт, который находится ближе к центу машины. Высота границы светового пятна на стене должна быть приблизительно равной высоте центров фар относительно грунта.
Шестигранным ключом выставляем положения отражателей фар с помощью двух регулировочных винтов.
- Регулируем положение фар в вертикальной плоскости. Для этого вращаем второй винт, который находится ближе к крылу.
«Галочки» световых границ должны стоять ровно и четко.
- При необходимости корректируем световой поток в условиях дороги винтами или корректором угла наклона фар, если фары отрегулированы синхронно.
Выводы
Так можно самостоятельно отрегулировать положение фар на втором Фокусе. Не слепите встречных и удачных всем путешествий!
Как отрегулировать свет фар Форд Фокус 2 Ford Focus
Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом). |
|
Вам потребуется отвертка с крестообразным лезвием. |
1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах. |
|
2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рисунок 4.6. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.![]() |
3. Измерьте на вашем автомобиле высоту центров фар от пола. Это будет расстояние h на экране. |
4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем. |
5. Включите ближний свет. |
6. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом. |
7. Откройте капот и, вращая регулировочный винт 1, отрегулируйте положение на экране светового пятна для каждой фары по вертикали или, вращая винт 2, – по горизонтали, если расположение световых пятен не соответствует рисунку. |
8.![]() |
Если на автомобиле установлены противотуманные фары, то направление их пучка света необходимо отрегулировать только по высоте. Вращая регулировочный винт, добейтесь, чтобы верхние границы световых пятен находились на линии 4 или чуть ниже ее. |
Техника регулировки фар…. | Форум фанатиков Фокус
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
На днях я получил новый набор лампочек (Wagner Truview #BP9007TV)….. и решил немного изменить прицел, чтобы воспользоваться преимуществами лучшего освещения.
Есть два разных способа сделать это. .. первый способ — по книге, используя стандартные характеристики Фокуса против цели. Этот способ можно использовать в любое время дня (если только вы не находитесь на улице при ярком солнечном свете), и этот метод используется большинством дилеров. Работает нормально…..но можно и лучше.
Это показывает этот метод, за исключением измеренного пятна (я использовал дверные панели в качестве отметки). Начните с поиска стены или двери гаража… и двух отметок на одной высоте. Лучше всего иметь полбака топлива, ваши обычные вещи в багажнике и шины с правильным давлением. Если вам придется делать это более одного раза, убедитесь, что автомобиль находится на одинаковом расстоянии от одной и той же стены, с одинаковыми отметками.
Как именно вы хотите настроить…..абсолютных значений нет. Это зависит от вашего обычного вождения. В городе вы можете захотеть прицелиться ниже. Если вы в основном ездите по шоссе, вам может понадобиться более высокая цель. Насколько высоко, зависит также от вашего зрения и яркости фар. Отрегулируйте слишком высоко, и вы не сможете видеть дорожное покрытие.
Я предпочитаю, чтобы сторона пассажира была немного выше, чем сторона водителя…. лучше видна сторона дороги, не раздражая встречные автомобили. Это также способ определить, находится ли цель любой фары слишком высоко. Если на вас светит много людей… вы слишком высоко или ваши лампочки слишком сильно светят.
В Focus нет регулировки из стороны в сторону… только регулировка вверх-вниз. Это делается легко с помощью шестигранного ключа с каждой стороны. Наблюдайте за изменением луча, когда вы поворачиваете гаечный ключ… против часовой стрелки лучи поднимаются. Небольшие повороты с этой регулировкой имеют большое значение. Я предлагаю 1/2 оборота ключа, после чего вы проводите дорожное испытание ночью. Попробуйте найти дороги с небольшим трафиком и разнообразным рельефом.
Хорошо, второй способ……самый быстрый способ, но с некоторой опасностью. Забудьте о методе стены. Делайте все ночью. Управляйте автомобилем и отмечайте, куда падает каждый луч. Остановитесь, отрегулируйте лучи и повторите проверку. Только не попадись кому-нибудь. Вы можете сделать это за несколько минут. Обычно я делаю такие машины. Если вы работаете днем, вам придется использовать метод стены/отметки. Второй метод даст лучшие результаты….. Будьте осторожны. []
Увидеть меньше Узнать больше
2
Ответить
Сохранить
Нравится
1 — 8 из 8 Сообщений
Спасибо!!!!!
Ответить
Сохранить
Нравится
Привет, я пробовал это на своем фокусе, но белый болт просто крутится, не регулируя уровень освещенности.
Любые советы о том, почему и как это исправить?
Ответить
Сохранить
Нравится
Реакции: 1
Фары
st170nick сказал:
Привет! Я попробовал это на своем фокусе, но белый болт просто крутится, не регулируя уровень освещенности.
Любые советы о том, почему и как это исправить?Нажмите, чтобы развернуть…
Твои регуляторы фар исчезли. Вы не можете заменить только регуляторы и, к сожалению, вам нужно заменить всю фару. У меня такая же проблема. Они обошлись мне в 400 евро за двоих.
Увидеть меньше Узнать больше
Ответить
Сохранить
Например,
******* регулировка фар
Я знаю, что существуют правила относительно того, где должен быть отрегулирован «Луч» на ближнем свете (дальний свет падает, где он будет)
НО
вот что я сделать:
найти ровное место со стеной впереди (парковка обычно работает хорошо)
ночью, припарковаться прямо перед, включить дальний свет и отметить, где яркое пятно центра падает на здание. (сделайте небольшую отметку мелом или что-то еще, если необходимо)
![](/800/600/http/story-fr.ru/wp-content/uploads/0/b/c/0bc23ec85b3136acab52624b873e7903.jpeg)
Теперь включите ближний свет и, когда будете пятиться назад, убедитесь, что он падает вправо и вниз, так что, когда вы будете примерно в 100 футах назад, он будет на полпути ко дну или около того. Это даст вам около 2 секунд переднего обзора при движении со скоростью 65 миль в час или около того при включенном ближнем свете.
ЕСЛИ они падают быстрее, вы можете немного поднять их.
затем проедьте по темной дороге, желательно с «Вещами» по бокам, такими как деревья или здания, и посмотрите, насколько хорошо они освещены… затем сразу же найдите тупик с чем-нибудь, чтобы вы могли видеть с нескольких сотен ярдов назад, как они светят… (слишком высоко?? слишком низко??) и отрегулируйте.
![](/800/600/http/vladimirpost.ru/wp-content/uploads/6/c/8/6c813a0910b91556fbe3078edcccd514.jpeg)
через некоторое время вы просто почувствуете «ЛУЧШЕЕ» освещение.
помните, на высоте вы НЕ хотите освещать дорогу прямо перед собой… яркое пятно убивает ваше зрение вдаль, так как ваш глаз будет компенсировать ближнюю яркость и приближение, уменьшая ваше зрение вдаль
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
st170nick сказал:
Привет! Я попробовал это на своем фокусе, но белый болт просто крутится, не регулируя уровень освещенности.
Любые советы о том, почему и как это исправить?Нажмите, чтобы развернуть…
Мои совершенно новые и отрегулированы, но все еще слишком высоки и больше не будут регулироваться! Какого черта?
Ответить
Сохранить
Нравится
Дэнни707196 сказал:
Фары
Регуляторы фар исчезли.
Вы не можете заменить только регуляторы и, к сожалению, вам нужно заменить всю фару. У меня такая же проблема. Они обошлись мне в 400 евро за двоих.
Нажмите, чтобы развернуть…
Здравствуйте. Мои уже не адаптируются, новые. Почему моя новая линза и лампа могут светить слишком высоко и не могут просто приспособиться к понижению? Есть идеи?
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
катметс сказал:
Мои совершенно новые и отрегулированы, но все еще слишком высоки и больше не будут регулироваться! Какого черта?
Нажмите, чтобы развернуть…
Убедитесь, что корпуса полностью вошли в область ковша фары. Ослабьте болты и переместите корпуса и убедитесь, что они не могут двигаться дальше назад или вниз.
Снимите крышки сзади и загляните внутрь. Убедитесь, что регуляторы подключены внутри. Иногда во время транспортировки шаровая опора рассыпается, и регуляторы не работают.
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
1 — 8 из 8 Сообщений
- Это старая тема, вы можете не получить ответ и могли возродить старую ветку. Пожалуйста, рассмотрите возможность создания новой темы.
Верх
Помогите отрегулировать куда светят фары
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
Привет всем, кто-нибудь регулировал, где точка фары, и если да, то где винт, чтобы это сделать? Я просто искал около часа, и, может быть, я просто не такой быстрый, но я не могу найти его для жизни. Любая помощь приветствуется.
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
1 — 16 из 16 Сообщений
Взгляните на Руководство по эксплуатации, стр. 126.
Это должно быть проблемой гарантии, если они не выровнены, так что вы также можете попросить дилера сделать это.
Ответить
Сохранить
Как и
, я проверил руководство, и это единственный винт, который я вижу где-то рядом с верхом, чтобы удалить весь свет. Я только что забрал свою машину после аварии, и мне нужно ехать на работу сегодня вечером, поэтому я хотел сделать это до того, как пойду на работу.
Ответить
Сохранить
Как и
, я не думаю, что есть способ их настроить. Я поставил HID и возился с этим пару часов и не увидел ничего, что могло бы их отрегулировать. возможно, одна сторона вашей фары свободнее, чем другая, или фару, возможно, придется настроить механику.
Ответить
Сохранить
Например,
Если вы посмотрите на заднюю часть своих фар, вы увидите пластиковую гайку с зубьями вокруг нее. Пластиковая гайка — это один из способов регулировки направления фары, но для этого необходимо снять фару, чтобы получить доступ к гайке.
Однако, если вы посмотрите вниз с верхней части фары, вы заметите воронкообразное отверстие, которое идет прямо к зубьям пластиковой гайки. Просто вставьте обычную крестообразную отвертку в отверстие и поверните ее в соответствующем направлении, чтобы поднять или опустить луч фары.
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
Реакции: 1
Огромное спасибо. Я пытался сделать это в темноте прошлой ночью, что не помогло. Вот несколько фотографий для тех, кому это может показаться не таким простым.
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
Реакции: 1
К вашему сведению, в руководстве по эксплуатации указано, что на фарах 12-го года регулируется только шаг (вверх/вниз), левое/правое направление не регулируется.
Ответить
Сохранить
Как
Всегда обращайтесь к местному дилеру. Они установлены на заводе и не должны регулироваться.
Ответить
Сохранить
Нравится
Выше верно; регулировка только вверх-вниз; нет регулировки влево и вправо. Лучший способ отрегулировать — это взять большую коробку, вырезать плоскую поверхность и прислонить коробку к зданию, гаражу и т. д., поставить машину на расстоянии 10-20 футов НА РОВНОЙ ЗЕМЛЕ и отрегулировать в соответствии с руководством пользователя. Вы сможете увидеть, насколько они смещены слева направо. Если вы меняете фары, хорошо сначала измерить и отметить перед заменой фар. Мои бесполезные 0,02 доллара…
Увидеть меньше Узнать больше
Ответить
Сохранить
Like
Спасибо Zillion за информацию и Biggens за фото. После того, как я вставил свои HID, у меня возникла проблема с тем, что пассажирская сторона была слишком высокой при регулировке. Теперь все готово. В книге показано, что это типичный винт с крестообразным шлицем, но это не так. Для тех, кто в будущем, не обманывайтесь этим. Действительно, это филипс №2. Еще раз большое спасибо.
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
Ghost71 сказал:
Всегда обращайтесь к местному дилеру. Они установлены на заводе и не должны регулироваться.
Нажмите, чтобы развернуть…
Это утверждение верно на 0%. У меня еще не было нового автомобиля, в котором фары были бы правильно настроены с завода. Когда я получил свой Focus, я сделал стандартные 25 футов назад, измерив их от середины вашего света до того места, где проецируется середина света, должно быть то же самое. Нет, он был более чем на фут ниже на высоте 25 футов, что означает, что примерно на 50 футах он был направлен на землю. Я ничего не видел. То же самое с моей Sonata 11 года, Mazdaspeed3 2007 года, Mustang GT 2006 года, я мог бы продолжать.
Всегда проверяйте регулировку фар. Если на гарантии, пусть это сделает дилер. Если нет, вы можете либо обратиться в магазин, либо в Интернете есть множество «инструкций». Это довольно просто.
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
Ghost71 сказал:
Всегда обращайтесь к местному дилеру. Они установлены на заводе и не должны регулироваться.
Нажмите, чтобы развернуть…
Честно говоря, если вам приходится полагаться на дилера для регулировки фар, вам, вероятно, не следует разрешать владеть инструментами.
БеконЗомби сказал:
Это утверждение верно на 0%. У меня еще не было нового автомобиля, в котором фары были бы правильно настроены с завода. Когда я получил свой Focus, я сделал стандартные 25 футов назад, измерив их от середины вашего света до того места, где проецируется середина света, должно быть то же самое.
Нет, он был более чем на фут ниже на высоте 25 футов, что означает, что примерно на 50 футах он был направлен на землю. Я ничего не видел. То же самое с моей Sonata 11 года, Mazdaspeed3 2007 года, Mustang GT 2006 года, я мог бы продолжать.
Всегда проверяйте регулировку фар[|)]. Если на гарантии, пусть это сделает дилер. Если нет, вы можете либо обратиться в магазин, либо в Интернете есть множество «инструкций». Это довольно просто.
Нажмите, чтобы развернуть…
Как вы упомянули выше, это правильный способ регулировки фар. Мне нравится выходить на уединенную проселочную дорогу и настраивать свои там, где мне нужно, чтобы они видели то, что я хочу видеть. Затем я использую стену или что-то еще, чтобы убедиться, что они имеют одинаковую высоту.
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
Моя пассажирская фара была косоглазой (слишком высоко), и эта тема очень помогла, спасибо Zillon!
Ответить
Сохранить
Нравится
Какой размер пластиковой гайки на фарах?
Ответить
Сохранить
Например,
, лол, мой седан Focus Mk3 2012 года был ужасен, и кажется, что это был тверкер, лол, одна фара была направлена в небо, а 1 так далеко вниз, что это было больше похоже на противотуманный свет, лол, в тумане это было хорошо видно, поэтому всегда настраивайте фары с участка.
