Электросхема хендай солярис 2019: Hyundai Solaris с 2017 года

Схема блоков реле и предохранители в Hyundai Solaris

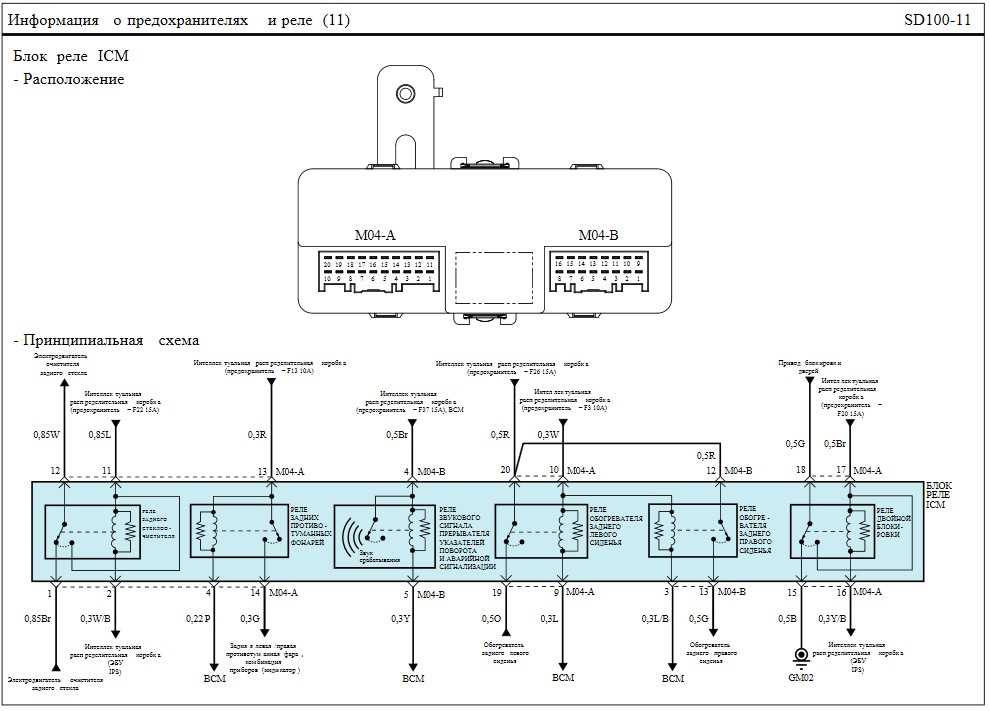

Схема и расположение реле и предохранителей в Hyundai Solaris.
В Хендай Солярисе два блока реле и предохранителей, один под капотом, второй в салоне.

Предохранитель	Клемма	Сила тока (А)	Назначение
1	-	-	Резерв
2	-	-	Резерв
3	F/PUMP	15А	Топливный насос
4	-	10А	Звуковой сигнал
5	B+2	50А	Блок коммутации: аварийка, стеклоподъемники, ц. з., предохранители — F23-F25, F31, F32
6	C/FUN	40А	Блок управления системой отопления
7	ECU 1	30А	Блок управления двигателем — реле 1. Предохранитель F25
8	IG1	40А	ACC — реле. Замок зажигания, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления кнопка пуск-стоп. IG2 — реле
9	IG2	50А	Замок зажигания, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления кнопка пуск-стоп
10	A/CON	10А	Кондиционер
11	-	-	Резерв
12	-	-	Резерв
13	INJECTOR	15А	Модуль управления двигателем. Модуль управления коробкой передач. Топливный насос — реле. Регулирующий клапан подачи масла
14	SENSOR	10А	Модуль управления двигателем. Датчик распредвала. Датчик кислорода. Иммобилайзер. Кондиционер — реле. Вентилятор — реле низких оборотов и реле высоких оборотов. Электромагнитный клапан
15	ECU 2	10А
16	-	-	Резерв
17	B/UP LP	10А	Блок управления коробкой передач. Датчик АКПП. Панель приборов. Комбинированные фонари задние.
18	WAPER	10А	Резерв

Реле
Местоположение	Обозначение
R1	Резерв
R2	Реле звукового сигнала
R3	Реле замка зажигания, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления кнопки пуска и остановки двигателя
R4	Реле кондиционера
R5	Реле выключателя блокировки зажигания
R6	Реле вентилятора (низкая скорость)
R7	Реле вентилятора (высокая скорость)
R8	Реле диагностического разъема
R9	Реле замка зажигания
R10	Реле замка зажигания, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления кнопки пуска и остановки двигателя
R11	Реле аварийного предупреждения об экстренном торможении
R12	Реле электронного блока управления двигателем
R13	Реле топливного насоса
R14	Резерв
R15	Реле электровентилятора радиатора системы охлаждения

 Плавкие вставки:

Предохр.	Сила тока (А)	Назначение
1	50	Реле задних фонарей
2	-	Резерв
3	-	Резерв
4	125	Генератор
5	40	Гидроэлектронный модуль АБС, диагностический разъем
6	40	Гидроэлектронный модуль АБС
7	40	Реле обогрева заднего стекла
8	40	Реле вентилятора
9	-	Резерв

 Блок предохранителей в салоне:

Предохр.	Клемма	Сила тока (А)	Назначение
1	FRT-Deicer	15А	Обогрев ветрового стекла
2	P/OUTLET	15А	Розетка 12В
3	C/LIGHTER	10А	Прикуриватель
4	ACC	10А	Замок зажигания — аудиосистема, модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления системой электронного ключа
5	A/BAG IND	10А	Индикатор отключения подушки безопасности — перед
6	A/BAG	10А	Подушки безопасности, модуль управления SRS
7	T/SIG	10А	Аварийно-световая сигнализация
8	-	-	Резерв
9	-	-	Резерв
10	R/WPR	15А	Очиститель заднего стекла — двигатель Многофункциональный переключатель
11	-	-	Резерв
12	RR (R/FOG)	10А	Противотуманные фонари (сзади)
13	FRT (F/FOG)	10А	Противотуманные фары (перед)
14	ROOM 2	10А	Реле экономии заряда аккумуляторной батарее (автоматического защитного отключения)
15	STOP LP	15А	Стоп-сигналы
16	CLUSTER	10А	Комбинация приборов
17	IG1 1	10А	Модуль управления системой безопасности
18	ABS	10А	ABS гидроэлектронный модуль
19	B/UP LP	10А	Задние ходовые огни (выключатель)
20	PCU	10А	Модуль управления модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления системы электронного ключа
21	H/LP LH	10А	Фара — левая
22	DAY TIME RUNNING LIGHT	10А	Дневные ходовые огни
23	HAZARD	15А	Выключатель аварийной сигнализации
24	SMK 1	25А	Модуль управления модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления электронного ключа
25	-	-	Резерв
26	SMK 2	10А	Модуль управления модуль управления электрооборудованием кузова, модуль управления блокировки АКПП, блок управления электронного ключа, выключатель кнопки пуска и остановки двигателя
27	TCU	15А	Датчик скорости Датчик диапазонов автоматической коробки передач. Генератор импульсов
28	IGN COIL	15А	Катушка зажигания 1-4, конденсатор
29	IGN 2	10А	Электростеклоподъемники. Люк
30	F/WPR	25А	Очиститель ветрового стекла
31	DOOR LOCK	20А	Центральный замок — блок управления
32	SAFETY P/WDW	25А	Электростеклоподъемники — блокировка
33	S/HEATER	15А	Обогрев передних сидений
34	-	-	Резерв
35	ROOM 1	10А	Освещение салона. Кондиционер
36	AUDIO	20А	Аудиосистема
37	TAIL LH	10А	Фара и фонарь по левому борту. Освещение номерного знака
38	TAIL RH	10А	Фара и фонарь по правому борту. Подсветка выключателей, переключателей в салоне, рычага селектора. Комбинация приборов, кнопки включения и переключения
39	START	10А	Стартер — реле. Противоугонная сигнализация
40	H/LP RH	10А	Фара — правая
41	P/WDW LH	25А	Блок управления стеклоподъемниками — переключатель левого заднего
42	P/WDW RH	25А	Блок управления стеклоподъемниками — переключатель правого заднего
43	HTD MIRR	10А	Система обогрева наружных зеркал заднего вида
44	A/CON 2	10А	Кондиционер
45	-	-	Резерв

Предохранители Хендай Солярис 2 (HCR), 2017

21. 10.2020

Большинство цепей питания электрооборудования седана защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля и моторном отсеке.

Рассмотрены автомобили Хёндай Солярис (HCR) 2-го поколения 2017, 2018, 2019, 2020, 2021 года выпуска с бензиновыми двигателями 1,4 и 1,6 литра.

В моторном отсеке

Блок находится возле АКБ, в левой части подкапотного пространства.

Фото — пример.

Схема элементов в основном моторном блоке
№	Описание	Ток, А
H/LP RH	Фара правая	10
H/LP LH	Фара левая	10
IGN COIL	Катушки зажигания №1 – 4, конденсатор	20
INJECTOR	ECM/PCM (блок управления (ЭБУ) двигателя /акпп), форсунки № 1–4	15
B/UP LP	Выключатель фонарей заднего хода	10
BATT1	Распределительная коробка приборной панели (предохранитель — F15, F16, F20, F21, F22, F23)	40
BATT2	Распределительная коробка приборной панели (предохранитель — F32, F33, F34, реле электро стекло подъемника)	50
IG2	Выключатель зажигания, распределительный блок PDM (реле IG2), Реле 1	40
C/FAN	Вентилятор охлаждения радиатора двигателя, распределительная коробка моторного отсека (Реле 4, Реле 9)	40
ENG E1	Главное реле, распределительная коробка моторного отсека (предохранитель — Реле 13)	30
B/Alarm	Сирена охранной сигнализации, дополнительная распределительная коробка (Реле 15)	10
ENG T	PCM (Блок управления двигателем, ЭБУ)	20
LO/H LP	Ближний свет фар, распределительная коробка моторного отсека (Реле 8)	20
HI/H LP	Дальний свет фар, распределительная коробка моторного отсека (Реле 7)	20
F/PUMP	Топливный насос (бензонасос), распределительная коробка моторного отсека (Реле 3)	15
HORN	Звуковой сигнал (клаксон), распределительная коробка моторного отсека (Реле 10)	15
ENG E3	ECM/PCM (блок управления (ЭБУ) двигателя /акпп)	15
A/CON	Кондиционер (климат контроль, электро магнитная муфта компрессора кондиционера), распределительная коробка моторного отсека (Реле 11)	10
BATT3	Распределительная коробка приборной панели (предохранитель — F1, F5, F6, реле габаритных фонарей (ламп))	40
IG1	Выключатель зажигания, коробка реле PDM (реле IG1, реле ACC)	30
P/ OUTLET1	Предохранитель прикуривателя Солярис, розетка, распределительная коробка приборной панели (реле розетки питания)	40
MDPS1	Блок MDPS (блок управления ЭУР (электро усилитель руля))	80
ALT	Распределительная коробка моторного отсека (предохранитель – F3, F4, F5, F6)	125/150
RR DEFOG	Реле обогревателя заднего стекла (распределительная коробка приборной панели)	40
ABS1	Блок управления ABS/ESP (АБС/ЕСП, анти блокировочная система)	40
ABS2		40
BLOWER	Распределительная коробка моторного отсека (Реле 2 – Реле вентилятора кондиционера)	40
WIPER	Электродвигатель стекло очистителя (дворники), много функциональный переключатель (подрулевой переключатель), распределительная коробка моторного отсека (Реле 6)	10
ENG S2	Датчик кислорода (верхний), датчик кислорода (нижний), распределительная коробка моторного отсека (Реле 4, Реле 9), электромагнитный клапан управления продувкой накопителя топливных паров, электромагнитный клапан системы впуска с изменяемой геометрией	10
ENG S1	Клапан управления подачей масла № 1 (впуск /выпуск), распределительная коробка моторного отсека (Реле 3, Реле 11)	10
ENG E2	ECM/PCM (блок управления (ЭБУ) двигателя /акпп)	15

Доп. блок (находится справа)
FR HTD RH — 40А Реле обогрева (подогрева) лобового стекла (правая часть) FR HTD LH — 40А Реле обогрева (подогрева) лобового стекла (левая часть) RLY. — Реле обогрева лобового стекла FR HTD — 10А Переключатель на передней панели (включатель обогрева (подогрева) лобового стекла)

В салоне

Находится внизу приборной панели.

Общий вид блока.

Схема элементов в салонном блоке Хендай Солярис 2
№	Описание	Ток, А
F1	STOP LAMP — Электронный блок стоп-сигнала (распределительная коробка приборной панели)	15
F2	SMART KEY — Блок управления системой Smart Key (электронный ключ, бесключевой доступ)	25
F3	SPARE1 — Запасной	10
F4	E-CALL — Блок E-Call (блок экстренного вызова)	10
F5	TURN LAMP — Блок BCM (блок управления электрооборудованием кузова), SLM (устройство напоминания о не пристегнутом ремне безопасности и модуль освещения)	15
F6	FRT FOG — Реле передних противотуманных фар (распределительная коробка приборной панели)	15
F7	A/CON2 — Блок управления кондиционером	10
F8	P/OUTLET2 — Розетка питания (прикуриватель солярис) № 1	20
F9	P/OUTLET3 — Розетка питания (предохранитель прикуривателя) № 2	20
F10	ACC Реле задней розетки питания (прикуривателя)(распределительная коробка приборной панели), переключатель регулировки наружных зеркал заднего вида, Блок E-Call, BCM, блок SLM, аудиосистема (магнитола), мультимедийная навигационная система	10
F11	S/ROOF — Люк (электродвигатель верхнего люка)	15
F12	IMMO — Модуль иммобилайзера	10
F13	SPARE2 — Запасной	15
F14	WIPER — Много функциональный (подрулевой) переключатель, электродвигатель стеклоочистителя, распределительная коробка моторного отсека (Реле 6)	25
F15	RR FOG — Реле задних противотуманных фонарей (распределительная коробка приборной панели)	10
F16	DRL — Реле DRL (дневных ходовых огней) (распределительная коробка приборной панели)	10
F17	MODULE6 — Реле электро стекло подъемников (без BCM) (распределительная коробка приборной панели), подогрев форсунок стекло омывателя, Блок управления подогревом (обогрев) сидений водителя/ переднего пассажира, Блок управления подогревом (обогрев) задних сидений	10
F18	WASHER — Подрулевой переключатель (омыватель)	15
F19	MODULE7 — BCM (блок управления электрооборудованием кузова), Реле автоматического выключения освещения салона (блок предохранителей приборной панели, версия с реле автоматического выключения)	10
F21	AUDIO — Головной блок аудиосистемы или мультимедийной навигационной системы (магнитола, ГУ)	20
F22	DR LOCK — Реле отпирания дверей, реле запирания дверей, реле отпирания багажника (центральный замок)	20
F23	BRAKE SWITCH — Блок управления системой Smart Key (электронный ключ, бесключевой доступ), выключатель (концевик) стоп-сигналов	10
F24	RR HTD Наружные зеркала с электроприводом, блок управления кондиционером	10
F25	M0DULE5 — Блок SLM, BCM, блок управления системой Smart Key (электронный ключ, бесключевой доступ)	10
F26	A/C0N1 — Вентилятор кондиционера, распределительная коробка моторного отсека (Реле 2), блок управления кондиционером	7,5
F27	ENG T — Индикатор положения рычага селектора АКПП (автоматическая трансмиссия): выключатель режима Sport, переключатель режимов трансмиссии, выключатель стоп-сигналов, Механическая трансмиссия: блок реле и предохранителей моторного отсека, выключатель стоп-сигналов	15
F28	TAIL RH — Правая фара, аудиосистема (магнитола, ГУ), переключатель приборной панели, подогрев руля, комбинация приборов (щиток приборов), Головной блок мультимедийной навигационной системы, (магнитола, ГУ), гнездо AUX/USB, индикатор положения рычага селектора АКПП, Задний правый комбинированный фонарь (вх. /вых.)	7,5
F29	ABS3 — Блок управления ABS (абс, анти блокировочная система), блок управления ESP (система динамической стабилизации)	10
F30	MODULE3 — Переключатель в левой части передней панели, BCM	10
F31	НТО STRG — Подогрев руля	15
F32	FRT S/HTR — Блок управления подогревом (обогрев) сидений водителя/переднего пассажира	20
F33	SAFETY WDW — Блок электро стекло подъемника двери водителя с защитой от защемления	25
F34	RR S/FITR — Блок управления подогревом задних сидений	20
F35	TAIL LH — Левый задний комбинированный фонарь (вх./вых.), левый/правый фонарь номерного знака, левая фара	7,5
F36	SPARE3 — Запасной	10
F37	MODULE2 — Блок управления кондиционером, левая/правая фары, головной блок аудиосистемы или мультимедийной навигационной системы (магнитола, ГУ), Блок управления подогревом сидений водителя/переднего пассажира, подогрев руля, блок E-Call	10
F38	MODULE1 — Блок BCM (блок управления электрооборудованием кузова), SLM (устройство напоминания о непристегнутом ремне безопасности и модуль освещения)	10
F39	A/BAG — Блок управления SRS (система подушек безопасности)	10
F40	P/WDW RH — Главный переключатель электро стекло подъемников, переключатель электро стекло подъемника переднего пассажира	25
F41	P/WDW LH — Главный переключатель электро стекло подъемников	25
F42	START — Автоматическая трансмиссия (АКПП): переключатель режимов трансмиссии (переключатель диапазонов), Механическая трансмиссия (МКПП): ECM/PCM, распределительная коробка моторного отсека (Реле 1), блок управления системой Smart Key (электронный ключ, бесключевой доступ)	10
F43	ENG E4 — ECM/PCM, блок иммобилайзера, блок управления системой Smart Key (электронный ключ, бесключевой доступ)	10
F44	CLUSTER — Комбинация приборов	10
F45	A/BAG IND — Комбинация приборов	7,5
F46	MDPS1 — Блок MDPS (блок управления ЭУР (электро усилитель руля))	7,5
