Я решил поделиться своим опытом в доработке очень важной в авто части — ГБЦ. Это лишь то что делал я и не более того, возможно я в чём то не прав…

Шаг 1: подготовка инструмента и ГБЦ

Не буду описывать способ снятия ГБЦ с авто и разборки (разбирать нужно полностью,с выбиванием втулок), это уже в любой книге есть или инете. После снятия и разборки ГБЦ желательно хорошо вымыть, я мыл керосином + расстворитель + потом прошёл щёткой на дрели, чтобы было приятней работать. Итак ГБЦ ваз 2104, колекторы лежат чистые красивые, теперь пейдём к интрументу. При доработке нужно иметь следующее:

— Дрель с регулировкой оборотов
— сверло где то 1.5 мм (можно другое)
— штанга гибкая
— набор шарошек
— шкурка (как грубая так и самая мелкая)
— ветошь или обычная тряпка
— штангельциркуль
— клапан выпусконой + набор шайб (если точите свыше 32 мм)
— смазка графитовая
— тиски

ШАГ 2: проточка каналов

Прежде чем приступать к проточке каналов нужно определиться с чего начать, я начинал с коллектора т. к. при совмещиении проще снять металл в ГБЦ нежели покупать новый коллектор ваз 2105. Итак собираем интрумент (для этого мотаем на сверло тряпку, на неё шкурку,причём в нахлёст и побольше), зажимаем коллектор в тиски как показано на фото и теперь берём дрель с нашим агрегатом и начинаем пропиливать, самое трудное это пройти первые 5мм. Как только вы преодолели этот рубеж мерием клапаном. 32 — можно двигаться дальше, постепенно проталкивая глубже, чтобы пройти изгиб я брал штангу мотал на неё шкурку по той же технологии и опять пилим, только толкать здесь нужно несильно, она сама идёт неплохо, если сильно нажать, то просто шкурка соскольнёт выше. При проточке более 32 мм,нужно быть аккуратным с изгибом на 2 и 3 цилиндре.

Многие спиливают стелку, но я не стал т.к. считаю что это нецелесобразно.

Также желательно отполировать и подкарбовое пространство, я делал щёткой на дрели.

Итак с коллектором разобрались, теперь ГБЦ. Для того что бы потоку смеси было как можно легче поступать в цилиндры нужно убрать ступеньку на стыке коллектора и ГБЦ на классических авто она может состовлять до 3мм, для устранения этого дефекта нужно вкрутить в ГБЦ шпильки крепления коллектора (желательно все), после этого я брал смазку и нанёс на поверхность около канала.

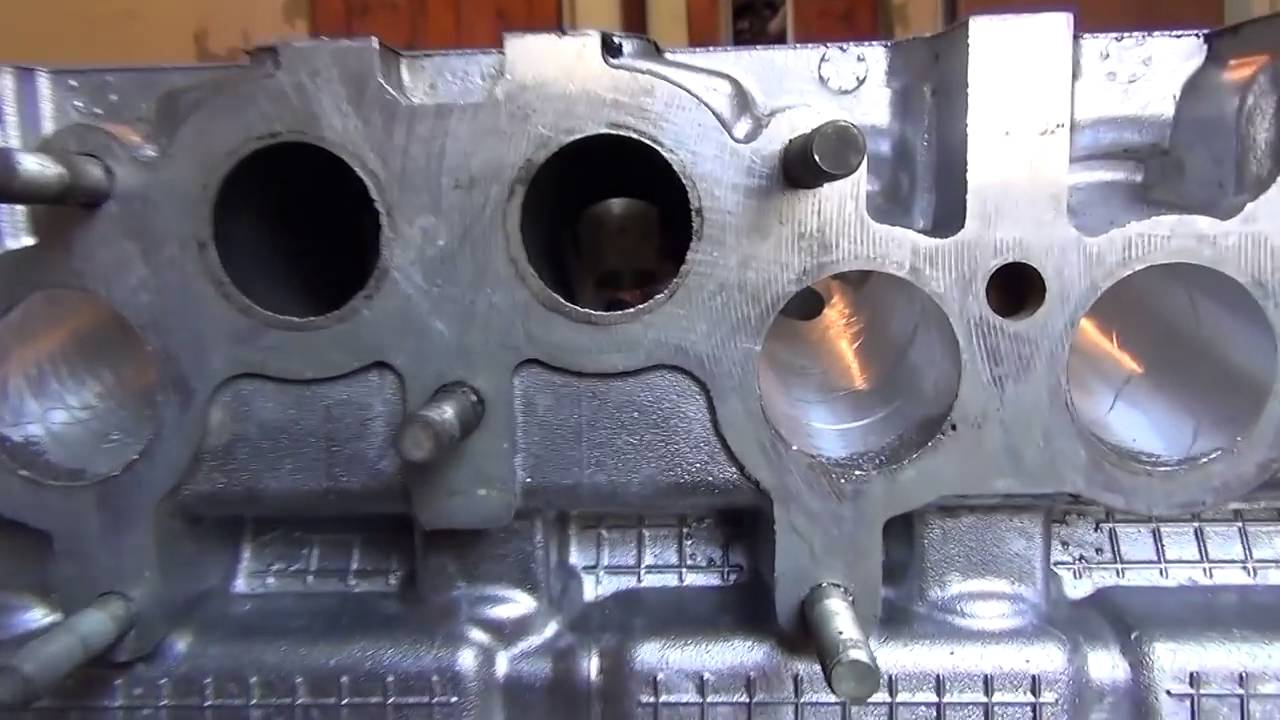

На фото очень хорошо видно куда и на сколько нужно точить (вполне удобный метод), я так же пальцем щупал со стороны седла.
Проходим так же чуть чтобы лез клапан и идём вглубь, как только дойдём до направляющих втулок, чуть смотаем шкурки и спиливаем её, должно получиться что то типа этого (см фото).

Разница вполне очевидна, теперь когда мы прошли и спилили втулки,нам нужно пройти со стороны седла (очень аккуратно дабы не повредить сёддла), я брал, ставил шарошку на дрель и проходил, нужно сделать так чтобы канал перед седлом был чуть шире чем остальная его часть.

С выпускол тоже самое, только точить тут при сток клапанах нужно не более 31 мм, начинать так же надо с коллектора, но вот здесь нужно чтобы была ступень (коллектор ваз 2107 должен быть больше чем канал). Некоторые не точат выпускной коллектор т.к. он чугунный и точиться очень трудно.

Если средства позволяют то лучше купить паука 4-1.

Канал в ГБЦ идёт под другим углом что впуск, втулки стачиваются чуть сложней но так же как и во впуске, так что если тяжело идёт то пугаться не надо!

Втулки желательно сточить на конус если не точить то она выступает в канал.


Автоматический натяжитель цепи

Установка двух карбюраторов

Однорядная цепь ГРМ

Доработка указателя уровня топлива

Установка инжектора

Бесконтактная система зажигания

Доработка ГБЦ

Установка фильтра нулевого сопротивления

Увеличение диаметра диффузоров

Установка двигателя 2112

Система зажигания с распределением энергии

Подогрев омывателя

Установка нивовского генератора

Фото двигателя


  • Тюнинг двигателя
  • Тюнинг трансмиссии
  • Тюнинг тормозов
  • Тюнинг подвески
  • Тюнинг салона
  • Тюнинг кузова
  • Тюнинг ваз 2105
  • Тюнинг ваз 2107
  • Тюнинг ваз 2104

ВАЗ / 2104, 2105, 2107 / тюнинг / двигателя / Доработка ГБЦ

Тюнинг ВАЗ 2109 своими руками с фото

Хотя ВАЗ 2109 и является устаревшей моделью, на наших дорогах есть ещё много таких машин.

Каждый владелец хочет сделать своё авто необычным и неповторимым. Девятка часто подвергается тюнингу, так как это надёжный, простой и красивый автомобиль. Можно обратиться в автосервис и специалисты выполнят тюнинг, но большинство автолюбителей делают всё своими руками.

Содержание

  • Тюнинг ВАЗ 2109 своими руками

    • Фотогалерея: тюнингованные девятки

  • Двигатель

    • Видео: доработка головки блока цилиндров

  • Ходовая часть

  • Внешний вид авто

  • Салон

    • Видео: тюнинг салона

  • Система освещения

    • Видео: тюнинг задних фар

  • Тюнинг дверной системы, багажника, задней полки

Тюнинг ВАЗ 2109 своими руками

ВАЗ 2109 отличается надёжностью, выносливостью, но его внешний вид и некоторые технические характеристики уже устарели. Чтобы исправить эти недочёты, достаточно провести тюнинг автомобиля.

Если тюнинговать авто своими руками, то действовать можно в таких направлениях:

  • ходовые характеристики: двигатель, подвеска, тормозная система, коробка передач;
  • внешний вид: кузов, оптика;
  • салон.

Фотогалерея: тюнингованные девятки

Из ВАЗ 2109 делают кабриолет, но это очень дорого и сложно
Проводится полная или частичная тонировка фар
Панель устанавливают от более современной модели или от иномарки
Самый простой и доступный вид тюнинга — тонировка стекол
Устанавливают современный пластиковый бампер
Автомобиль полностью перекрашивают в более яркий и красивый цвет
Один из вариантов тюнинга — аэрография
Спойлер защищает заднее стекло от грязи
Укорачивают пружины, чтобы сделать меньший клиренс
Двери делают так, чтобы они открывались вверх, а не в стороны

Двигатель

Для того чтобы автомобиль уверенно чувствовал себя на дороге, а также не уступал другим авто на старте, надо усовершенствовать его двигатель. Перед этим необходимо модернизировать тормозную систему и коробку передач, исключительно в таком случае вы сможете ездить не только быстро, но и безопасно.

Выполняя тюнинг двигателя ВАЗ 2109, можно добиться повышения его объёма до 1,7 л. Больше увеличивать не стоит, так как мотор начнёт перегреваться и быстро выйдет из строя.

Объём двигателя не стоит увеличивать больше чем на 1,7 л

Доработка двигателя заключается в установке следующих деталей:

  • облегчённый коленвал;
  • кованые поршни, покрытые дисульфидом молибдена;
  • облегчённые шатуны;
  • поршневые пальцы с конусными фасками.

Кроме этого, можно заменить штатную головку блока цилиндров на головку от «Лада Калина». Имеющиеся опоры мотора меняют на усиленные и выполняется замена распредвала. В результате таких модификаций автомобиль становится более резвым и мощным. Он способен разгоняться до 180 км/ч, а мощность составляет 98 л. с. Если модель карбюраторная, то в первой и второй камерах устанавливают жиклёры с большей пропускной способностью. В инжекторных моделях для управления мотором ставят контроллер Январь 7.2.

Тюнинг карбюратора заключается в замене жиклёров

Видео: доработка головки блока цилиндров

Ходовая часть

Подвеска позволяет смягчать появляющиеся во время движения удары по кузову. От её работы зависит не только комфортность передвижения, но и безопасность. Автомобиль должен уверенно себя чувствовать на дороге, а также хорошо переносить попадания в ямы и неровности. Подвеска помогает гасить удары, следовательно, продлевается срок службы кузова автомобиля.

Тюнинг подвески ВАЗ 2109 позволяет улучшить её характеристики, поэтому является актуальным и востребованным.

Усовершенствовать ходовую можно следующим образом:

  • заменить амортизаторы на газо-масляные. Рекомендуется покупать амортизаторы и пружины набором. Для стандартных пружин подойдут спортивные амортизаторы Monroe и Plaza. Для агрессивной езды на трассе больше подходят амортизаторы Koni Sport или Bilstein Sport. Чтобы улучшить управляемость автомобилем, достаточно поставить Monroe Gaz-Matic или Рlaza;

    Газо-масляные амортизаторы делают подвеску более мягкой

  • установить стабилизатор поперечной устойчивости от ВАЗ 2110. Это позволит уменьшить крены на поворотах и машина будет плавно двигаться при покачивании рулём на скорости. Появляется возможность проходить повороты на более высокой скорости. Хотя стабилизатор поперечной устойчивости от ВАЗ 2110 всего на 2 мм толще, чем от ВАЗ 2109, но на устойчивости автомобиля это сказывается значительно;

    Стабилизатор поперечной устойчивости от ВАЗ 2110 всего на 2 мм толще, чем от ВАЗ 2109, но на устойчивости автомобиля это сказывается значительно

  • создать отрицательный развал за счёт увеличения угла продольного наклона, чтобы улучшить управляемость;
  • укоротить пружины, чтобы занизить автомобиль. Такое решение позволяет сбавить клиренс авто. Укорачивать передние пружины рекомендуется не более, чем на 1,75 витка, а задние — на 1 виток. Если укоротить больше, надо ограничивать отбой хода подвески, то есть использовать подвязку. Она необходима, чтобы пружина не выскакивала из посадочного места, и выполняется при помощи стальных тросов;

    Укорачивать передние пружины рекомендуется не более, чем на 1,75 витка, а задние — на 1 виток

  • установить полиуретановые втулки рычагов. Такие детали более надёжные и долговечные, поэтому приходится реже осуществлять их замену;

    Штатные втулки и сайлентблоки меняют на полиуретановые

  • установить дополнительные элементы жёсткости путём соединения верхних опор амортизаторов. Увеличивается жёсткость кузова, и машина лучше себя ведёт во время прохождения поворотов.

Усовершенствование тормозной системы автомобиля заключается в следующем:

  • замена задних барабанов на дисковые тормоза;
  • монтаж пары диск-суппорт большего размера;
  • замена главного тормозного цилиндра. Это надо делать при обязательном выполнении двух предыдущих вариантов, так как штатный цилиндр не сможет справляться с поставленной задачей.

Внешний вид авто

Есть много вариантов тюнинга кузова, но здесь надо чувствовать меру, чтобы не превратить автомобиль в новогоднюю ёлку или разукрашенное чудовище. При правильном подходе можно сделать кузов красивым и неповторимым.

Варианты тюнинга кузова ВАЗ 2109:

  • верхний спойлер позволяет защитить заднее стекло от грязи и выполняет декоративную функцию. Его можно заметить на большинстве обычных девяток, но практичность такого тюнинга невысокая, да и внешний вид «на любителя»;

    Верхний спойлер защищает заднее стекло от грязи и выполняет декоративную функцию

  • кованые или литые диски не только меняют облик авто, но и за счёт небольшого веса уменьшают нагрузку на ступицы;

    Кованые или литые диски легче, чем стальные

  • боковые зеркала в цвет кузова авто выглядят стильно и красиво. Для увеличения обзорности рекомендуется устанавливать зеркала большего размера и с асферическими вставками;

    На ВАЗ 2109 часто устанавливают боковые зеркала от «Приоры»

  • дверные ручки бескуркового типа. Пользоваться такими ручками удобнее и внешний вид у них более привлекательный по сравнению со штатными дверными ручками ВАЗ 2109;
  • декоративные накладки на арки и пороги. Это не только вариант украшения автомобиля, но и способ спрятать появившуюся ржавчину, так как быстрее всего повреждаются именно пороги и колёсные арки;

    На арки и пороги устанавливают пластиковые накладки

  • аэродинамические обвесы. С их помощью владельцы пытаются улучшить аэродинамические показатели автомобиля. Специалисты подтверждают, что эффективность такого тюнинга небольшая, так как работать эти элементы начинают только на очень высоких скоростях, но в качестве украшения — это отличный вариант;
  • дефлектор на капот, его ещё называют мухобойка. Он позволяет перенаправить потоки встречного воздуха и защитить переднюю часть капота от попадания гравия и песка. Лобовое стекло защищается от мелких камешков и насекомых, так как они уносятся потоком воздуха;

    Дефлектор защищает переднюю часть капота и перенаправляет потоки воздуха, отводя их от лобового стекла

  • антенны, воздухозаборники и их имитаторы, прорези на капоте. Эти элементы не несут в себе практического назначения и выступают только как декоративные;
  • различные наклейки.

Салон

Салон девятки разрабатывался в прошлом веке, поэтому на сегодняшний день его нельзя назвать образцом. Чтобы сделать его более современным, есть много вариантов тюнинга. Не забывайте, что некрасиво, когда внешний тюнинг автомобиля выполнен очень качественно, а открывая его двери, видишь затёртый салон. Своими руками могут быть выполнены следующие изменения салона:

  • дополнительная шумоизоляция помогает сделать авто более комфортным. Чтобы защитить салон от внешнего шума, проводится дополнительная оклейка перегородки, отделяющей двигатель от салона, днища, дверей, моторного отсека. Для этого используется специальный шумоизоляционный материал, толщина которого 1,5–2 мм. Делают его из бутил-каучукового композитного герметика. Материал имеет клеевой слой, при помощи которого крепится к кузову автомобиля;

    Шумоизоляция позволяет снизить уровень шума в салоне

  • установка новой приборной панели или монтаж на старую специальной накладки. Существуют накладки, разработанные как для высокой, так и для низкой панели ВАЗ 2109. Они устанавливаются сверху на штатную панель и улучшают её внешний вид. Можно полностью заменить приборную панель, для этого используют панели от более новых моделей ВАЗ или иномарок;

    На приборную панель устанавливают пластиковую накладку

  • замена обшивки и дверных карт;

    Устанавливают современные дверные панели

  • установка кресел от иномарок или обшивка имеющихся сидений;

    Сиденья меняют или обшивают старые

  • рулевая оплётка, ручка рычага КПП;
  • накладки на педали, солнцезащитный козырёк, подлокотник;

    Устанавливают накладки на педали, оплётку руля, подлокотник и другие элементы

  • подсветка салона.

Видео: тюнинг салона

Система освещения

Заводская система освещения ВАЗ 2109 довольно хорошая, но имеет не очень привлекательный внешний вид. Проблема предлагаемых для замены фар в их низком качестве, поэтому надо внимательно делать выбор. Купив и установив некачественные, но красивые фары, вы значительно ухудшите освещение, а это негативно влияет на безопасность движения. Систему освещения можно модифицировать следующим образом:

На задних фарах пластмасса часто мутнеет, что ухудшает его внешний вид и качество освещения. Для устранения проблемы можно купить новую пластмассу, но бывает достаточно отполировать ту, что есть. Это позволит улучшить вид фонарей и яркость освещения, отчего ночью и в туман автомобиль становится более заметным.

Задние фонари тюнингуют при помощи светодиодных лампочек

Видео: тюнинг задних фар

Тюнинг дверной системы, багажника, задней полки

Изменение дверной системы ВАЗ 2109 не только делает её более привлекательной и облегчает эксплуатацию автомобиля, но и уменьшает вероятность его несанкционированного вскрытия. Заключается такой тюнинг в установке электростеклоподъёмников и центрального замка.

При усовершенствовании багажника можно поставить на него электрозамок, а стандартный заводской замок снять. В таком случае он будет открываться кнопкой из салона и снаружи непрошенные гости попасть в багажник не смогут.

На заднюю дверь устанавливают электрозамок

Задняя полка отделяет багажник от салона. В неё можно установить динамики. Стандартная полка довольно слабая, поэтому обычно её меняют на усиленную, которая выдерживает больший вес. Можно приобрести готовую полку или сделать её самостоятельно из толстой фанеры, ДСП.

Заднюю полку можно сделать самостоятельно

Есть много способов, при помощи которых можно улучшить как внешний вид ВАЗ 2109, так и её технические характеристики. Всё зависит от средств, которые владелец готов выделить на тюнинг автомобиля, и от фантазии. Главное — не переусердствовать, поэтому надо соблюдать меру. В противном случае, тюнингуя автомобиль, вы можете не улучшить, а ухудшить его вид и технические показатели, а ваше авто станут называть обидным словом «колхоз».
