не работает реле или что-то еще

Стартер на ВАЗ 2114 является пусковым устройством двигателя, без него завести мотор можно только с толкача или на буксире. Его отказы доставляют немало хлопот автовладельцам, но не всегда причина неработоспособности кроется в самом механизме запуска – встречаются и другие поломки, например, неработающее реле.

Стартер

УСТРОЙСТВО ПУСКОВОГО МЕХАНИЗМА

Стартер на ВАЗ представляет собой электрический двигатель с механическим приводом для зацепления с маховиком двигателя внутреннего сгорания (ДВС). Само устройство состоит из следующих деталей:

  • Основной корпус. Представляет собой металлический пустотелый цилиндр, внутри которого размещены детали электродвигателя;
  • Статор. Статором является обмотка из толстого медного провода, между витками которой размещены стальные сердечники. Обмотка расположена внутри корпуса по его стенкам;
  • Ротор. Вращающаяся часть механизма, на валу собраны стальные пластины из электротехнической стали, внутри пластин размещена обмотка. Еще имеет название «якорь». Якорь вращается во втулках корпуса – передней и промежуточной, задней опорой всего вала служит втулка в картере коробки передач. Также на роторе есть коллектор, представляющий собой набор пластин. На коллекторе создается магнитное поле, которое приводит якорь в движение;
  • Бендикс. Шестеренчатое устройство, которое входит в зацепление с маховиком ДВС и обеспечивает вращение двигателя. Размещается на задней части вала ротора;
  • Щеточный узел. В модели 2114 в узле работают 4 щетки. Щетки взаимодействуют с коллектором ротора, именно они и создают электромагнитное поле;
  • Втягивающее реле. В отличие от обычного реле, втягивающее реле выполняет сразу две функции – замыкает и размыкает контакты электрической цепи, и с помощью сердечника перемещает шестерню бендикса для зацепления с маховиком ДВС.

НЕИСПРАВНОСТИ

Существуют различные признаки неисправности стартера на ВАЗ 2114:

  • Не работает стартер совсем, то есть не подает никаких признаков жизни.
    Может сгореть обмотка статора или ротора, не подаваться питание на электрическую часть устройства;
  • Стартер крутит, но не схватывает, часто бендикс работает вхолостую, не сцепляясь с маховиком. Обычно причиной бывает сам бендикс – он должен вращаться только в одну сторону на своей оси;
  • Не срабатывает стартер при повороте ключа ВАЗ 2114. Если при этом происходят сухие тихие щелчки, то может быть неисправно как втягивающее реле ВР, так и реле, отвечающее за включение цепи поворотом ключа в замке зажигания. При неисправном ВР щелчки обычно громче;
  • Стартер крутит медленно, может при этом быстро останавливаться. Накоротко замкнута обмотка статора или якоря, ротор люфтит во втулках. Еще может быть плохая масса ДВС с кузовом или слабый аккумулятор, но это уже к стартеру не относится;
  • Запуск двигателя происходит со скрежетом или с хрустом. Чаще всего такой запуск говорит об изношенности зубьев на шестерне бендикса или зубьев маховика двигателя.

ЦЕНЫ И ПРОИЗВОДИТЕЛИ

Цены пусковых устройств могут отличаться в зависимости от производителя и самой конструкции устройства.

Среди производителей продукции можно отметить такие фирмы, как Прамо Искра (совместное российско-словенское предприятие), СТАРТВОЛЬТ, LKD (Китай), БАТЭ (Белоруссия), ПЕКАР (Санкт-Петербург), КЗАТЭ (Самара), Автоприбор (г. Владимир). Сейчас все чаще в продаже можно встретить редукторный стартер – в нем дополнительный редукторный механизм позволяет работать устройству на повышенных нагрузках. Такие устройства имеют меньшие размеры и больший срок службы, но и цена их может быть немного выше.

Ниже приведены приблизительные цены на некоторые типы устройств:

Таблица цен производителей стартеров

На заводе ВАЗ устанавливают стартер КЗАТЭ 5712.3708 Самарского производства. Является ли он лучшим по качеству, трудно сказать, но на него всегда можно купить запчасти. Многие хвалят белорусскую продукцию, только с запасными деталями нередко возникают проблемы – чаще всего в магазинах из запчастей на него продается только бендикс. Следует заметить, что стартеры ВАЗ 2108, ВАЗ 2109, ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115ничем не отличаются друг от друга и полностью взаимозаменяемы.

РЕЛЕ

Если не крутит стартер на ВАЗ 2114, вовсе не обязательно сразу его снимать. Дело в том, что может быть виновато в неисправности реле, но не втягивающее, а то, что является разгрузочным и обычно устанавливается либо под капотом ближе к лобовому стеклу, либо под рулевым валом в салоне. Реле включается в электрическую цепь, идущую от замка зажигания до ВР, и предназначено защищать стартер от перегрузки.

Но вопрос, где находится реле стартера на ВАЗ 2114, часто ставит многих автомобилистов в тупик, и на форумах нередко этим вопросом задаются. Просто дело в том, что в зависимости от года выпуска автомобиля производитель несколько видоизменял электрическую схему и менял расположение ее элементов. Затем, при установке сигнализации автоэлектрики могли перенести реле стартера на ВАЗ 2114 в другое место.

Как же найти это хитрое реле, если оно непонятно где находится?  Необходимо вспомнить, как устроена схема подключения стартера на ВАЗ 2114. На ВР только два питающих провода – постоянное напряжение 12 Вольт от аккумулятора и питающий провод на ВР, идущий от замка зажигания. Вот по цепи этого провода от стартера и нужно идти, в конце концов, провод приведет к искомому реле, на схеме оно обозначено как включатель блокировки.

Схема подключения стартера

В зависимости от года выпуска и системы управления двигателем реле могло вообще не ставиться, например, на машинах до 2003 года выпуска.  В автомобилях до 2005 года выпуска колодку под реле устанавливали в моторном отсеке рядом с вакуумным усилителем тормозов.

Месторасположение реле стартера

Позже, на автомобилях с европанелью этот элемент перенесли под панель управления, над педалями в салоне.

ЕСЛИ СТАРТЕР НЕ КРУТИТ

Если при повороте ключа в замке зажигания совсем ничего не происходит, и в лучшем случае слышно только тихое потрескивание, то причинами могут быть:

  1. Неисправно дополнительное реле стартера.
  2. Полностью разряжен аккумулятор.
  3. Отсутствует электрическая цепь между замком зажигания и ВР.
  4. Сгорели обмотки статора или ротора в пусковом устройстве.

В первых трех случаях ремонт стартер не требуется, необходимо разобраться с аккумулятором и электрической цепью.

Дополнительное реле меняется очень легко, достаточно старую деталь вынуть из колодки и установить новую.

Дополнительная релюшка стандартного типа, имеет 4 контакта и выглядит примерно так:

Реле

Дополнительное реле выполняет следующие функции:

  1. Отключает питание стартера, когда двигатель уже завелся, а ключ зажигания по какой-то причине остался в самом крайнем положении по часовой стрелке;
  2. При длительной попытке запуска (более 20 секунд) разрывает цепь за счет сигнала, поступающего на блок управления двигателя;
  3. Предотвращает включение стартера на работающем двигателе;
  4. Предохраняет контакты замка зажигания от перегрева и подгорания.

Напишите в комментариях на сколько Вам помогла моя история??

Реле стартера на ВАЗ 2110, ВАЗ-2111 и ВАЗ-2112

Дорогие друзья, сегодня мы акцентируем свое внимание на такой интересной детали, как реле стартера. В данной статье мы расскажем про реле стартера ВАЗ 2110, ВАЗ-2111 и ВАЗ-2112. В интернете существует масса дискуссий по поводу этого реле, устанавливалось ли оно вообще на ВАЗ десятого семейства с завода, и в чем смысл его наличия в автомобиле. Мы провели небольшое расследование и пришли к следующим выводам, да, с завода на автомобили ВАЗ-2110, 2111 и 2112 устанавливалось реле стартера. Но не на все, к примеру, бытует мнение что на автомобили десятого семейства выпущенные ранее 2003 года, у которых еще замок зажигания старого образца (визуально отличается наличием кольца подсветки вместо диода направленного) реле стартера не устанавливалось вообще. А вот на ВАЗы после 2003 года стали устанавливать реле, и скажу более – на некоторых ВАЗах установлено ДВА реле стартера, а именно основное и вспомогательное. Вот обратите внимание на схему.

По схеме на ВАЗ-2110 имеем целых ДВА реле стартера. Одно из реле «разгружает» замок зажигания, а второе реле защищает стартер от излишне долгого прокручивания, а так же от повторного его включения в тот момент, когда двигатель уже заведен! По сути обоими реле управляет «мозг». Он контролирует частоту вращения двигателя, определяя таким образом заведен двигатель или нет, а так же управляет временем, более которого не даст вам «маслать» стартером ожидая пока двигатель «схватит». По идее он не даст вам возможности крутить стартером более 15 секунд. В монтажном блоке предохранителей реле стартера обычно расположено на дополнительной колодке, на фото указано стрелкой:

Вот таким вот образом все споры и мифы о том, есть ли в вашем ВАЗе реле стартера или нет его могут быть окончены. Кстати если у вас данное реле не установлено - НАСТОЯТЕЛЬНО рекомендуем вам его установить, дополнительное реле устанавливать не обязательно а вот основное можно. О том, как установить реле стартера на ВАЗ-2110 мы расскажем в следующей статье.

Дополнительное реле стартера ваз 2107

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

На автомобилях ВАЗ применяются стартеры, представляющие собой электродвигатель постоянного тока с электромагнитным двухобмоточным тяговым реле и роликовой муфтой свободного хода (обгонной муфтой). Стартеры служат для обеспечения минимальной частоты вращения коленчатого вала, необходимой для запуска двигателя. Питание стартера в режиме пуска осуществляется от аккумуляторной батареи.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленвал. На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные конструктивные. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить его самостоятельно. Но прежде почитайте теорию и изучите все варианты схем подключения стартера на разные модели авто ВАЗ, собранные редакцией 2 Схемы.ру по знакомым автоэлектрикам.

Схема соединений стартера ВАЗ 2101

  1. стартер;
  2. удерживающая обмотка тягового реле;
  3. выключатель зажигания;
  4. генератор VAZ 2101;
  5. блок предохранителей;
  6. втягивающая обмотка тягового реле;
  7. аккумуляторная батарея.

При обычных нагрузках ток вырабатываемый стартером составляет 150 А. Когда возникают большие нагрузки, например, зимой, возникающий ток может достигнуть 500 А. Это серьезное испытание для этого электроагрегата, поэтому не рекомендуется держать ключ на запуске дольше 10 секунд, а повторные попытки запуска надо делать с перерывом не менее минуты.

Схема соединений стартера на 2105

  1. генератор;
  2. аккумуляторная батарея;
  3. шунтовая катушка обмотки статора;
  4. стартер VAZ 2105;
  5. сериесная катушка обмотки статора;
  6. удерживающая обмотка тягового реле;
  7. втягивающая обмотка тягового реле;
  8. реле включения стартера;
  9. монтажный блок;
  10. выключатель зажигания.

Схема подключения стартера ВАЗ 2106

  1. стартер;
  2. генератор;
  3. аккумуляторная батарея;
  4. втягивающая обмотка тягового реле;
  5. выключатель зажигания;
  6. удерживающая обмотка тягового реле

1 – крышка со стороны привода; 14 – крышка реле;
2 – стопорное кольцо; 15 – контактные болты;
3 – ограничительное кольцо; 16 – коллектор;
4 – шестерня привода; 17 – щетка;
5 – обгонная муфта; 18 – втулка вала якоря;
6 – поводковое кольцо; 19 – крышка со стороны коллектора;
7 – резиновая заглушка; 20 – кожух;
8 – рычаг привода; 21 – шунтовая катушка обмотки статора;
9 – якорь реле 2106; 22 – корпус;
10 – удерживающая обмотка тягового реле; 23 – винт крепления полюса статора;
11 – втягивающая обмотка тягового реле; 24 – якорь;
12 – стяжной болт реле; 25 – обмотка якоря;
13 – контактная пластина; 26 – промежуточное кольцо.

Схема стартера ВАЗ 2108, 2109, 21099

Электрический ток поступает в цепь включения стартера с вывода «30» генератора. Далее через колодку Ш8 (Х8) монтажного блока (выводы 5,6), колодку Ш1 (Х1)-розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 (Х1) монтажного блока (вывод 8), далее колодка Ш5 (Х5) (вывод 4), реле включения стартера (вывод 85). Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.

В электрической цепи стартера применяется реле включения 111.3747-10.

  1. Винт крепления защитного колпака.
  2. Защитный колпак.
  3. Стопорное полукольцо.
  4. Гайка крепления задней крышки.
  5. Задняя крышка.
  6. Пружины щеток.
  7. Направляющие щеток (наружная часть).
  8. Щетки.
  9. Статор.
  10. Якорь.
  11. Рычаг привода.
  12. Привод.
  13. Ограничительное кольцо.
  14. Стопорное кольцо.
  15. Ось рычага привода.
  16. Винты крепления тягового реле.
  17. Передняя крышка.
  18. Пластмассовое уплотнительное кольцо крышки.
  19. Стяжные шпильки.
  20. Резиновая заглушка.
  21. Сердечник тягового реле.
  22. Возвратная пружина.
  23. Уплотнительное кольцо тягового реле.
  24. Тяговое реле.
  25. Уплотнительная шайба.
  26. Регулировочные шайбы.

Схема стартера для ВАЗ 2110, 2111, 2112

На автомобили ВАЗ-2110 устанавливались стартеры типа 57.3708 и имели следующие технические характеристики:

  • Номинальная мощность 1,55 кВт
  • Потребляемый ток при максимальной мощности не более 375 Ампер
  • Потребляемый ток в заторможенном состоянии не более 700 Ампер
  • Потребляемый ток в режиме холостого хода не более 80 Ампер

Схема подключения стартера на десятку приведена выше, вот ее расшифровка:

  1. АКБ
  2. генератор
  3. сам стартер
  4. замок зажигания

1 – вал привода; 20 – контактные болты;
2 – втулка передней крышки; 21 – вывод «положительных» щеток;
3 – ограничительное кольцо; 22 – скоба;
4 – шестерня с внутренним кольцом обгонной муфты; 23 – щеткодержатель;
5 – ролик обгонной муфты; 24 – «положительная» щетка;
6 – опора вала привода с вкладышем; 25 – вал якоря;
7 – ось планетарной шестерни; 26 – стяжная шпилька;
8 – прокладка; 27 – задняя крышка с втулкой;
9 – кронштейн рычага; 28 – коллектор;
10 – рычаг привода; 29 – корпус;
11 – передняя крышка; 30 – постоянный магнит;
12 – якорь реле; 31 – сердечник якоря;
13 – удерживающая обмотка; 32 – опора вала якоря с вкладышем;
14 – втягивающая обмотка; 33 – планетарная шестерня;
15 – тяговое реле; 34 – центральная (ведущая) шестерня;
16 – шток тягового реле; 35 – водило;
17 – сердечник тягового реле; 36 – шестерня с внутренними зубьями;
18 – контактная пластина; 37 – кольцо отводки;
19 – крышка тягового реле; 38 – ступица с наружным кольцом обгонной муфты.

Схема подключения стартера 2113, 2114, 2115

Втягивающее реле стартера

Реле пускового устройства называют втягивающим. Это связано с принципом его работы — оно выполняет функцию подключения пускового устройства к электрической цепи и соединения его якоря с коленчатым валом. Происходит это так: когда ток не подается на обмотки устройства, его якорь под действием возвратной пружины пребывает в выдвинутом вперед положении. Эта же пружина через специальную вилку удерживает шестерню бендикса, не давая ей входить в зацепление с венцом маховика коленвала.

Поворачивая ключ в замке зажигания, мы подаем ток на обмотку устройства. Под воздействием электромагнитного поля якорь подается назад (втягивается в корпус), замыкая контакты питания стартера. Сдвигается и шестерня бендикса, входя в зацепление с маховиком. В этот же момент втягивающая обмотка отключается, и в дело вступает удерживающая. Усилие от вала стартера передается через шестерню на маховик, заставляя коленчатый вал вращаться до того момента, пока мы не перестанем удерживать ключ в замке зажигания в положении запуска.

Какие функции выполняет втягивающее реле:

  • Защищает стартер от замыкания контактов в зажигании.
  • С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
  • Обеспечивает разгрузку контактов в замке зажигания.

Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Если стартер работает с громким шумом, то это могло прослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

Подключение проводов к стартеру

Подключение стартера на ВАЗ — инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.

Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Почитал на форумах, подобная проблема не только у меня, может ещё кому-то поможет.
Долго мучался с проблемой завода авто на горячую. Особенно проблема проявлялась летом. Стартер временами просто отказывался крутиться, поворачиваешь ключь, щелчёк, притухает немного панель приборов и всё… стартёр молчит.
Проблема непостоянная, такое может произойти раз в неделю, может и через день. Весь день можно ездить на машине, глушить, заводить всё работает и в какой-нибудь неподходящий момент перестанет реагировать на ключь. Остановишься на заправке или у магазина и всё.
Начинаешь бегать с отвёрткой в капот и замыкать контакты на втягивающем, с отвёртки заводится.
Если завести отвёрткой, а потом заглушить, то заведёться с ключа без проблем и снова можно ездить неизвестное количество дней или часов т.к. проблема плавающая и непостоянная.
За время поиска причины перебрал стартер, сменил щетки, поставил новое втягивающее(только зря), зачистил все контакты, зачистил контактную группу замка зажигания.
Всё это делал поэтапно т.к. после каждых действий проблема исчезаза кажется, но только на время, поездишь месяц и снова нежданчик.
Как выяснил, проблема возникала при малейшем просаживании аккумулятора, будто включение "карлсона", при нагреве двигателя или прослушивание музыки на заглушенном двигателе. После этого через замок зажигания просто не хватало напряжения, где-то видимо потери напряжения от плохих контактов, возможно контактную группу нужно было поменять, а не зачищать( но не факт, что новая бы долго прослужила).
Решил поставить реле стартера заодно сделал дополнительную массу.
Купил 4-х контактное реле на 30А, пять разьёмов "мама" один "папа" и пару кольцевых разъёмов.

Из закрамов достал кабель БПВЛ 4,0 Сделал его в три слоя обжал и облудил контакты и сверху всё закрыл гофрой.
Прокинул массу на генератор и на стартёр.Также заменил родную массу кузова, уж больно хлипкая была.

Если хорошо подумать, то втягивающее реле стартера таких популярных моделей, как ВАЗ-2107 и 2106, не должно отличаться по функциям и конструкции, ведь это соседи в линейке отечественного автопрома. Так ли это и какие различия могут влиять на сложность обслуживания пускового блока, порассуждаем в статье.

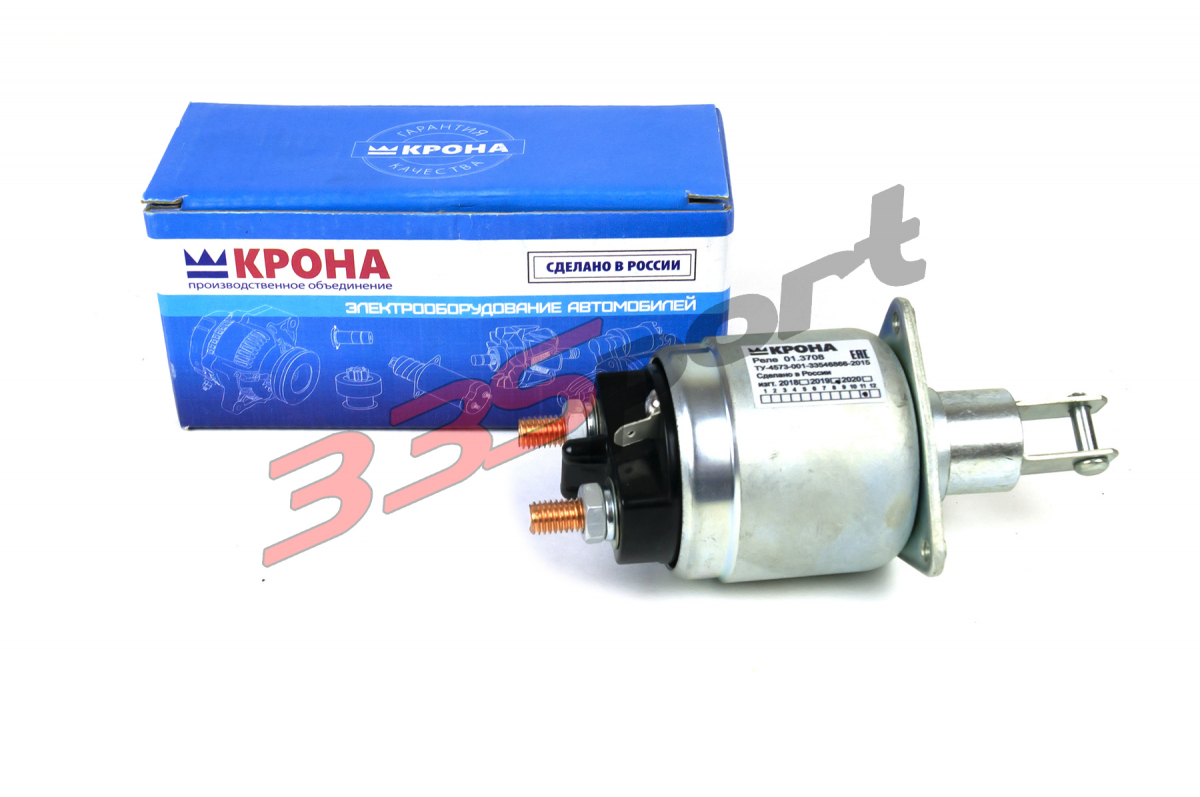

Для чего машине тяговое реле?

Втягивающее (или тяговое) реле стартера – довольно важное устройство. На заре становления автомобильной промышленности роль этого агрегата исполняли длинная рукоятка и сам водитель, который, вставляя ее в отверстие маховика, давал разгон двигателю. Позже машины обзавелись стартерами со втягивающими реле, которые и призваны дать первоначальное усилие шестерне, приводящей в действие валы мотора.

Тяговое реле стартера

В конструкциях большинства автомашин (как и на «классических» моделях ВАЗ) втягивающее реле – небольшой агрегат, смонтированный прямо на кожухе самого стартера. Задачи у него следующие:

  • перемещение шестерни бендикса для зацепления с зубцами маховика и возвращение ее в первоначальное положение после начала работы мотора;
  • энергетическое распределение между приводом стартера и электромагнитом;
  • синхронность работы стартера во время запуска двигателя.

Установленные стартеры на ВАЗ-2106 и 2107 стартеры фактически одинаковы. Относительно втягивающего реле можно сказать, что и оно особых изменений не претерпело. Но есть еще одна деталь с одноименным названием, она и считается отличием этих двух моделей. Это реле включения стартера: на ранних моделях ВАЗ его вовсе нет, а в 2107 оно появляется.

Реле включения механизма ВАЗ-2107

До этого новшества управление от замка зажигания шло напрямую на втягивающее реле.

Стоит сказать несколько слов об этом механизме. Реле включения стартера находится в некотором удалении от самого пускового механизма, поэтому искать его следует по проводам. Естественно, с каждым новым выпуском ВАЗ его дислокация менялась. Но при первом появлении в 2107 реле включения стартера располагалось на правом брызговике в подкапотном пространстве. Его легко снять и заменить гаечным ключом на 10. Но тяговое реле все равно выполняет больше работы и выходит из строя намного чаще, поэтому о нем подробнее.

Почему ломается втягивающее реле?

Основные части реле: корпус, контакты, якорь, магнит с обмотками, возвратная пружина. При поступлении электрического тока во втягивающую обмотку магнита возникает электрическое поле. Оно притягивает якорь, который переезжает в сердечник. Последний, задействовав рычаг, перемещает шестерню бендикса вперед, заставляя ее войти в контакт с зубцами маховика.

Далее сердечник, доезжая до конца, замыкает контакты, через которые ток начинает поступать на удерживающую обмотку магнита. Включается привод, который раскручивает вал стартера, передающий через шестерню бендикса усилие на маховик, чем его и раскручивает. Как только двигатель заработал, ток на реле идти перестает, магнит отключается, а возвратная пружина отводит в первоначальное положение вал с шестерней.

Какие неисправности могут быть в процессе эксплуатации тягового реле на автомобилях ВАЗ-2106 и 2107?

  1. Стук. Он может возникать, если АКБ не имеет заряда, произошло окисление клемм, соединение неисправно или удерживающая обмотка магнита не соединяется с «массой» в результате ее повреждения.
  2. Отсутствие реакции со стороны втягивающего реле и стартера в целом после включения зажигания. Как и в первом случае, проблема в состоянии аккумулятора. Например, утрачено соединение удерживающей обмотки с «массой», оборвался контакт между дополнительным и втягивающим реле или перегорела плата замка зажигания.
  3. Некорректная работа якоря, когда после включения реле он не вращается. И тут чаще всего «виновата» АКБ. Это может произойти, если окислились контакты стартера или перегорела обмотка якоря, из-за чего произошло отделение провода, и сам якорь заклинило.

А можно ли его починить?

Реле для стартеров, применяемых в Жигулях, получили одинаковые детали в виду совершенно идентичных между собой задач. Единственное неудобство в том, что в зависимости от производителя-поставщика и модификации самого автомобиля могут слегка отличаться друг от друга места крепления агрегатов, и допускаются некоторые различия во внутренних составляющих.

Место крепления агрегата

Ремонтировать устройства нет смысла, для ВАЗ-2107 и 2106 проще приобрести весь стартер в сборе. Но, если есть финансовые трудности, можно провести только замену реле. И вот в каком порядке следует действовать. Сначала обязательно отключите аккумуляторную батарею! Стартер установлен в автомобильной электросети таким образом, что замыкание его контактов может привести к выгоранию всей проводки автомобиля.

Приобретение стартера ВАЗ-2106 в сборе

Потом снимите и хорошенько очистите стартер от грязи. Это нужно для того, чтобы случайные частицы не попали на электрообмотку и не допустили замыкания. Теперь отсоединяем контакт от болта тягового реле, выкручиваем стяжные винты и снимаем деталь.

При отсутствии щелчка при включении зажигания необходимо заменить реле. Если же он есть, но стартер не работает нужно проверить работоспособность контактных пар. Для этого их следует замкнуть отвёрткой, при этом стартер должен работать. Иногда причина неисправности кроется в нехватке электроэнергии для раскручивания маховика. Чтобы это проверить потребуется мультиметр, с его помощью замеряется напряжение в момент поворота ключа зажигания.

Проверка проводится без снятия стартера, поменять реле несложно, с этим справится и новичок. После замены необходимо проверить работоспособность, для этого достаточно кинуть один провод на контактную пару реле и плюсовую клемму аккумулятора, второй на минус АКБ и на корпус стартера. Если агрегат исправен, шестерня выдвигается и начинает вращаться.

Калина дополнительное реле стартера - Все о Лада Гранта

Автомобиль: Лада Калина.
Спрашивает: Смирнов Виталий.
Суть вопроса: стартер молчит, грешу на реле стартера, где оно находится?

Добрый день, сегодня с утра пришёл к машине и не смог её завести. Стартер вообще молчит и не хочет никак реагировать. Я уже проверил все под капотом, никаких повреждений на проводах нет, а также с аккумуляторной батареей всё в порядке. Думаю, что может неисправно реле стартера, но не знаю где оно расположено, подскажите.

Диагностика стартера

Самый простой вариант заключается в прямом запуске стартера. Откройте капот и замкните стартер отвёрткой.

Реле стартера находится в монтажном блоке

Получен доступ к блоку предохранителей

Найти реле стартера очень просто, он находится в монтажном блоке предохранителей с левой стороны от рулевой колонки, на крышке которой смонтированы регуляторы подсветки панели приборов и направления пучка света фар.

Перед началом работ отсоедините минусовую клемму с АКБ.

  • Для того, чтобы демонтировать её, аккуратно поддеваем рукой за край крышки и отпускаем её вниз.
  • На внутренней стороны крышки указана схема расположения и назначение самих реле.
  • На фото красным маркером обозначено расположение реле стартера на месте К3.

Нерабочее реле замените на новое

Устанавливая новое реле, убедитесь в его соответствии с номинальными значениями величины тока, которые указаны на корпусе реле.

После замены

После установки новых элементов, проверяем всё на работоспособность и ставим крышку блока предохранителей на место.

Монтажный блок предохранителей Лада Калина расположен в салоне, с левой стороны, под крышкой, где расположены переключатели управления световыми приборами. Если у вас что либо не работает по части электрики, то рекомендую сначала проверить все предохранители, отвечающие за ту или иную цепь питания, в большинстве случаев виной всему является сгоревший предохранитель, а уже потом искать проблему в самих узлах.

Прилагаем фотографии блока предохранителей Лада Калина, которые устанавливались на Калину в последнее время:

Итак, рассмотрим какие предохранители и реле за что отвечают в нашей Калине.

Цепи, защищаемые плавкими предохранителями
F1 — блок управления иммобилизатором, выключатель аварийной сигнализации, комбинация приборов
F2 — стеклоподъемники
F3 — выключатель аварийной сигнализации
F4 — Стеклоочиститель
F5 — Отопитель, блок управления электроусилителем
F6 — Звуковой сигнал
F7 — Комбинация приборов, освещение салона
F8 — обогрев заднего стекла
F9 — Габаритные огни (правые)
F10 — Габаритные огни (левые)
F11 — Блок управления иммобилизатором
F12 — Ближний свет (правый)
F13 — Ближний свет (левый)
F27 — блок управления электроусилителем (большой красного цвета 50 A)
F28 — блок управления системой ABS ( в данном случае пустое место, так как ABS не установлено)
F14 — Дальний свет (правый)
F15 — Дальний свет (левый)
F16, F17 — Противотуманные фары
F18 — обогрев сидений
F19 — АБС
F20 — прикуриватель
F21 — Блокировка заднего хода
F22 — Блок управления электропакетом
F23, F24, F25 — резерв
F26 — АБС

Назначение установленных в блоке реле:
K1 — омыватель фар
K2 — включение цепи стеклоподъемников
K3 — включение стартера
K4 — дополнительное (реле зажигания)
K5 — указатели поворотов и аварийной сигнализации
K6 — омыватель и очиститель ветрового стекла
K7 — дальний свет
K8 — звуковой сигнал
K9 — передние противотуманные фары
K10 — обогрев заднего стекла
K11 — обогрев передних сидений
K12 — резервное

Обратите внимание, что все предохранители окрашены в различные цвета в зависимости от силы тока (А), на которую они рассчитаны — важно соблюдать эти значения во избежание короткого замыкания. Для замены используйте пинцеты, которые вставлены в монтажном блоке.

На Калинах устанавливались два типа монтажных блоков, рассмотрим каждый из них:

Прежде чем начать замену какого-либо предохранителя нужно попытаться определить и обязательно устранить причину его перегорания. Дабы избежать сбоя каких-то элементов системы по управлению мотора, мы не рекомендуем ставить предохранитель с увеличенным номиналом или самодельный. Бывает, что нить предохранителя уцелеет, а вот ее соединение внутри нарушается. Визуально такую поломку увидеть невозможно – это в такой ситуации поможет сделать это омметр. Итак описание предохранителей…

Монтажный блок предохранителей и реле Lada Kalina находится слева панели управления наружным освещением. Добраться до него можно следующим образом:

  1. Тянем за выступ левой стороны приборной панели, открыва­ем крышку самого монтажного блока.

Ниже схема расположения предохранителей Lada Kalina.

Назначение предохранителей Kalin a в блоке салона авто:

№ реле Наименование реле
1, К1 Место установки реле включе­ния стеклоочистителя фар
2, К7 Реле включения дальнего света фар
3, К8 Реле включения звукового сигнала
4, К2 Реле включения стеклоподъемни­ков дверей
5, К9 Место установки реле включения противотуманных фар
6 Реле стартера
7, К10 Реле вклю­чения обогрева заднего стекла
8, К4 Дополнительное реле
9, К11 Реле включения подогрева сидений
10, К5 Реле включения указателей пово­рота и аварийной сигнализации
11, К12 Место установки резервного реле
12, К6 Реле включения стеклоочис­тителя и стеклоомывателя ветрового стекла,
13 Пинцет для извлечения предохранителей и реле с маленьким кор­пусом
14 Пинцет для извлечения реле
15 Запасные предохранители;
16, F28 Ме­сто установки предохранителя АБС
17, F27 Предохранитель электроусилителя рулевого управления
18, F1- F26 Предохранители

Расшифровка реле и предохранителей в основном блоке Lada Kalina:

№ предохранителя Ток, А Расшифровка
F1 10 Указатели поворота (блок управления иммобилайзером, щиток приборов, выклю­чатель аварийной сигнализации)
F2 30 Электростеклоподъемники
F3 10 Аварийная сигнализация
F4 20 Стеклоочиститель и стеклоомыватель
F5 25 Электровентилятор отопителя, блок управ­ления электроусилителем рулевого управ­ления, предохранитель печки
F6 20 Звуковой сигнал
F7 10 Щиток приборов, лампы освещения салона
F8 20 Обогрев заднего стекла
F9 5 Лампы габаритного света с правой сторо­ны автомобиля
F10 5 Лампы габаритного света с левой стороны авто
F11 7,5 Блок управления иммобилайзером
F12 7,5 Лампа ближнего света правой блок-фары
F13 7,5 Лампа ближнего света левой блок-фары
Ток, А Защищаемые цепи
F14 10 Лампа дальнего света правой блок-фары
F15 10 Лампа дальнего света левой блок-фары
F16 10 Противотуманная фара*
F17 10 Противотуманная фара*
F18 15 Подогрев сидений*
F19 10 АБС*
F20 15 Предохранитель прикуривателя машины
F21 10 Соленоид блокировки передачи заднего хода
F22 15 Блок дистанционного управления центральным замком и охранной системой автомобиля
F23 Блок управления электроусилителем рулево­го управления
F24 Резерв (муфта компрессора кондиционера Kalina)
F25 Резерв (контроллер электропакета)
F26 Резерв (АБС)
F27

(F31)

50 Электроусилитель рулевого управления F28 50* Резерв, АБС

В скобках указаны отличия для монтажного блока, имеющего нумерацию на 31 предохранитель.

При замене предохранителей советуем руководствоваться обозначениями на крышке монтажного блока.

Предохранители и реле системы управления мотором

Цепи системы управления защищены тремя плавкими предохранителями, которые расположены под крышкой в облицовке тун­неля пола.

Чтобы добраться до него необходимо поддеть отверткой и открыть, сняв крышку с центральной консоли.

Ниже фото расположения предохранителей и ко­лодки диагностического разъема всей системы управления мотором в накладке туннеля пола

Расшифровка:

Обозначение на изображении Сила тока, А Защищаемые цепи
F1 15 Цепи главного реле (обмотка реле включения электро­вентилятора системы охлаждения, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода, катушки зажигания)
F2 15 Топливный насос, предохранитель бензонасоса калины.
F3 15 Электронный блок управления (цепи постоянного питания)

Реле от системы находятся в блоке, установленном под централь­ной консолью. В блок так же дополнитель­но встроен предохранитель электровентилятора для системы охлаждения мотора. Доп.реле и предохранитель находятся справа от приборной панели внизу. Чтобы добраться до них, нужно снять правую накладку консоли приборной панели:

Затем торцовым ключом открутить гайку от крепления блока реле и вынуть сам блок

Обозначение блока реле системы управления мотором:

№ реле Наименование реле
1 Реле включения топливного насо­са
2 Предохранитель электровенти­лятора системы охлаждения (50А)
3 Реле включения электровентилятора системы охлаждения (низкая скорость)
4 Главное реле
5 Реле включения электровентилятора системы охлаждения высокая скорость)

Lada Kalina 11174, 11184 и 11194 евро 3 в комплектации «Люкс».

Схемы электрических соединений монтажного блока реле и предохранителей

Обозначение на схемах:

Расшифровка
1, 2, 3, 4 Колодки жгута проводов панели приборов к колодкам жгута проводов заднего
5, 6 Колодки жгута проводов панели приборов к колодкам жгута проводов переднего
7 Колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока
8 Колодка жгута проводов панели приборов к колодке жгута проводов переднего
9 Модуль управления светотехникой
10 Выключатель зажигания
11 Переключатель режимов бортового компьютера
12 Переключатель стеклоочистителей
13 Выключатель звукового сигнала
14 Переключатель световой сигнализации
15 Комбинация приборов
16 Датчик температуры испарителя
17 Датчик температуры воздуха салона
18 Выключатель кондиционера
19 Контроллер системы автоматического управления климатической установкой
20 Моторедуктор заслонки отопителя
21 Выключатель обогрева заднего стекла
22 Выключатель аварийной сигнализации
23 Выключатель сигнала торможения
24 Прикуриватель
25 Блок управления электроусилителем
26, 27 Колодки жгута проводов панели приборов к радиоаппарату
28 Лампа подсветки табло управления отопителем
29 Осветитель
30 Монтажный блок
К3 Дополнительное реле стартеров
К4 Дополнительное реле
К5 Реле-прерыватель указателей поворота и аварийной сигнализации
К6 Реле стеклоочистителя
К7 Реле включения дальнего света фар
К8 Реле звукового сигнала
К9 Реле включения противотуманных фар
К10 Реле включения обогрева заднего стекла
К11 Реле электрообогрева сидений
К12 Реле включения муфты компрессора кондиционера
31 Переключатель электродвигателя отопителя
32 Электродвигатель отопителя
33 Сопротивление добавочное электродвигателя отопителя
34 Плафон освещения вещевого ящика
35 Выключатель освещения вещевого ящика
36 Блок управления автомобильной противоугонной системы АПС-6
37 Модуль надувной подушки безопасности водителя
38 Модуль надувной подушки безопасности пассажира
39,40 Колодки жгута проводов панели приборов к колодкам жгута проводов системы зажигания

Жгут проводов системы зажигания

Расшифровка и описание схемы:

Расшифровка
1 Датчик контрольной лампы давления масла
2 Датчик указателя температуры охлаждающей жидкости
3 Блок предохранителей дополнительный
4 Предохранители электровентилятора системы охлаждения двигателей
5 Реле электробензонасоса
6 Реле электровентилятора системы охлаждения двигателя
7 Реле зажигания
8 Реле 2 электровентилятора системы охлаждения двигателя
9 Реле 3 электровентилятора системы охлаждения двигателя
10 Электровентилятор системы охлаждения двигателя
11 Датчик положения дроссельной заслонки
12 Регулятор холостого хода
13 Датчик температуры охлаждающей жидкости
14 Колодка диагностики
15 Колодка жгута системы зажигания к колодке жгута приборной панели
16 Электромагнитный клапан продувки адсорбера
17 Датчик скорости
18 Колодка жгута системы зажигания к колодке жгута приборной панели2
19 Датчик массового расхода воздуха
20 Датчик положения коленчатого вала
21 Датчик кислорода
22 Контроллер
23 Датчик неровной дороги
24 Датчик кислорода диагностический
25 Колодка жгута катушек зажигания к колодке жгута системы зажигания
26 Катушки зажигания
27 Колодка жгута системы зажигания к колодке жгута катушек зажигания
28 Свечи зажигания
29 Форсунки
30 Резистор
31 Датчик давления системы кондиционирования воздуха
32 Колодки жгута системы зажигания и жгута проводов форсунок
33 Датчик фаз
34 Датчик детонации

СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:

Почему греется реле зажигания: причины нагревания элемента

Реле зажигания

На автофорумах часто спрашивают: почему греется реле зажигания, нормально ли это? В некоторых случаях оно до того горячее, что невозможно дотронуться. Расположено реле на многих моделях авто снизу замка зажигания.

Причины нагревания

Безусловно, реле греться не должно. Часто нагрев устройства бывает вызван коротким замыканием проводки на массу. Попадает где-то вода через разъём, может быть, неисправность в управляющем блоке. И, очевидно, что реле греется по причине своей неисправности (о том, как заменить устройство, в конце статьи).

Недостаточный ампераж реле

Ампераж реле зажигания

Итак, начнём с того, что греться реле может по причине недостаточного ампеража. К примеру, если на устройстве указано 70 А, то такое реле не рассчитано на длительные нагрузки. Оно установлено, как правило, только для стартера.

На самом деле, эта деталь в ответе за обогрев заднего стекла, поддерживает некоторые слаботочные электроцепи, управляет омывателем и печкой автомашины. Одним словом, маленькая деталь с виду, но с широким назначением.

Можно попробовать убрать один или несколько потребителей, кроме стартера, и проверить, перестаёт ли греться устройство. Если да, перестаёт, то причина кроется в слабом реле. Советуем поставить более мощное, с большим амперажем.

Неправильная схема подключения

Ещё вариант: неправильная схема. Случается, что после починки электрики или ремонта специалист неправильно что-то сделал. К примеру, провёл другую схему подключения реле, не согласованную со штатным исполнением.

Классическая схема функционирования реле, это замыкание контактов 87-30, как только появляется ток на 85-86. Импульс с устройства мгновенно подаётся на стартер, автомобиль запускается.

Однако встречаются и другие схемы. Вот, например, ток на 85-86 идёт постоянно, но стартер запускается только после поворота ключа зажигания. Это и есть такой вариант, который приводит к нагреванию реле, так как оно постоянно включено (на устройство постоянно идёт ток).

Чтобы проверить этот момент, рекомендуется померить напряжение между выводами 85 и 86. Там при полувключенном зажигании не должно быть 12в вообще, то есть, поступать напряжение с АКБ. При включенном же зажигании плюс идёт на 86 вывод, а минус – на 85-й.

Что такое РЗ (реле зажигания) и для чего оно служит

Реле зажигания служит для дистанционного управления стартером. Оно помогает активировать электродвигатель и зацеплять бендикс с шестернёй маховика.

Принцип функционирования реле основан на работе электромагнита. На его сердечник наматывается катушка. Как только напряжение проходит по катушке, внутри создаётся электромагнитное поле. Под его воздействием якорь перемещается внутрь сердечника.

Состоит реле из подвижного якоря, электромагнита, пружины возвратного типа, контактной группы и обмоток.

Реле зажигания на схеме 7

Принцип функционирования реле подробно в таблице ниже.

При поступлении напряжения на контакт управленияПо катушкам начинает идти электрический ток. Это приводит к появлению электромагнитного поля, под действием которого якорь осуществляет перемещения, сжимая возвратную пружину
При поступлении напряжения на контакт управленияЯкорь выполняет перемещение бендикса, затем штока, который замыкает контакты, замыкающие аккумуляторной батареей с электромотором стартера
При замыкании контактов на выводе втягивающей катушкиКатушка двигается к выводу мотора, подается плюс. Так ток прекращает прохождение по ней — магнитное поле исчезает, но якорь при этом остается во втянутом положении из-за воздействия магнитного поля от удерживающей катушки
После запуска двигателя и отключения питанияЯкорь возвращается в свое изначальное положение, что происходит под действием возвратной пружины
После запуска двигателя и отключения питанияРазмыкаются контакты, бендикс выводится из зацепления

Примечательно, что на автомобилях ВАЗ реле устанавливалось только на некоторые модели. К примеру, на ранних модификациях пятнадцатой модели ВАЗ его нет, на поздних – он присутствует.

Где находится реле зажигания

Принято по-разному именовать реле зажигания. Это и реле стартера, и устройство включения/блокировки, и элемент разгрузки зажигания/замка, и главное реле, и стартерная защита. Но каким бы не было название, цель и задача РЗ одна – облегчать запуск двигателя, защищать стартер от перегрузок.

Если бы РЗ не отключало питание стартера после запуска мотора автомобиля и не ограничивало, тем самым, напряжение, поступающее внутрь, все контакты устройства пуска и замка зажигания спёклись бы.

РЗ – ещё и дополнительное обеспечение пуска ДВС. К примеру, если АКБ слабая, то реле обеспечит запуск стартера при включённом зажигании.

В итоге получается, что РЗ является деталью, оберегающей автовладельца от капитального ремонта и обеспечивающей лёгкий запуск мотора. По этой причине реле является важной деталью, и забота о нём – обязанность каждого внимательного автомобилиста.

Примечание. Классические РЗ бывают двух типов: 4-контактные и 5-контактные. Первые разновидности управляют напряжением в 12 вольт, вторые – рассчитаны на 24 вольта.

Замена РЗ

Как правило, часто именно реле становится виновником плохого пуска мотора. К сожалению, многие автомобилисты не обращают на него внимание, пытаются найти причину в стартере или бобине зажигания.

Диагностировать реле несложно. Нужно только вооружиться специальным измерителем, например, омметром или мультиметром с наличием всех нужных режимов.

Далее, проверяются показатели сопротивления:

  • Подключаются щупы прибора к реле: один на плюс, другой – на массу;
  • Щупы прибора подключаются к обмотке возбуждения стартера и к проводу управления реле, чтобы диагностировать поломку устройства (если сопротивления нет, поломка налицо).

Замена реле зажигания

Реле зажигания не подаётся ремонту. Только замена на новый элемент поможет решить сложившуюся проблему. Стоит реле недорого, так что проблем с покупкой нового устройства возникнуть не должно.

Вот как осуществляется замена:

  • АКБ следует обесточить, скинув минусовой вывод;
  • Затем открутить саморезы на защитном чехле рулевой колонки, чтобы обеспечить свободный доступ к реле.

Внимание. РЗ расположен бывает снизу от рулевой колонки, под щитком. В некоторых случаях, чтобы добраться до детали, необходимо снять не только кожух колонки, но и саму панель приборов.

Продолжаем:

  • Снять кожух;
  • Найти колодку с проводами, куда подключается реле;
  • Отключить провод РЗ от колодки, установить новый элемент;
  • Проверить, как всё работает.

Своевременная забота о своём автомобиле, который сегодня для многих россиян стал инструментом для дополнительного заработка, крайне важна. Трудности запуска могут застать автомобилиста в самый неподходящий момент. Поэтому регулярно проводите профилактические проверки, обезопасьте себя от лишних затрат и нервотрёпки.

Реле стартера ваз 2112 - Classic-Lada.ru

Реле стартера ваз 2112

Реле стартера ВАЗ 2112

На автомобиле ВАЗ 2112 реле стартера отвечает за запуск стартера и выдвижение обгонной муфты для прокручивания маховика коленчатого вала двигателя, во время его запуска.

Конструктивно реле стартера имеет две обмотки: втягивающую и удерживающую. Втягивающее реле стартера выполнено в железном корпусе, закрытом текстолитовой крышкой. В корпусе расположены две обмотки, а внутри корпуса находится сердечник. В крышке расположены болты для подсоединения электропитания, являющиеся одновременно силовыми контактами. В крышке расположен контакт для питания обмоток втягивающего реле , а также и подвижная пластина, замыкающая силовые контакты реле при втягивании сердечника.

Втягивающее

Для того чтобы снять стартер, нужно заехать на эстакаду или смотровую яму и снять с аккумулятора минусовую клемму. Если установлена защита картера или брызговик, их тоже придется снять. В нижней части стартера, которая видна из-под днища, находится гайка, которую нужно открутить. Затем со стороны моторного отсека нужно снять клеммы, которые находятся на втягивающем реле, и одну гайку, которая крепит сам стартер. Теперь его можно снять. Далее нужно отсоединить втягивающее реле от стартера. В разных моделях стартеров оно крепится по-своему – на два или три болта. При этом важно не потерять пружину, которая может выскочить, если неаккуратно отсоединять реле. Также стоит убедиться в том, что сердечник остался на месте – в корпусе стартера. После того, как реле отсоединено, можно приступать к его проверке.

Для удобства нужно взять два провода 30-40 см длиной и подключить их к аккумулятору. Необходимо напрямую соединить провод, идущий от отрицательной клеммы аккумулятора с соответствующей клеммой на реле, после чего подключить провод, соединенный с положительной клеммой. При подаче питания из реле должна выдвинуться шестерня с характерным щелчком. Если этого не происходит – причина действительно во втягивающем реле. Устанавливаем на место старого реле новое и снова проверяем. Реле работает, значит можно собирать стартер. Весь процесс сборки производится в обратной последовательности – закручиваем болты крепления втягивающего реле к стартеру, устанавливаем стартер на место и подсоединяем клеммы на реле.

Во время замены реле на 2112 стоит провести профилактику самого стартера. Для этого нужно открутить заднюю крышку, предварительно очистив ее от грязи, и посмотреть щетки и вилку бендикса на предмет износа. В том случае, если вы видите, что щетки или вилку вскоре придется менять, лучше это сделать сразу, чтобы лишний раз не лезть под машину и не снимать стартер.

Замена

Всю процедуру замены легко можно выполнить самостоятельно, и для этого лишь нужна эта инструкция, и минимум инструмента:

Отвертка шлицевая (она же плоская)

Трещотка с удлинителем и головка «8»

Паяльник нужен для ремонта

Разумеется, можно выкрутить и заменить его без снятия пускателя с машины, рекомендуется все же это делать при снятом устройстве:

После снятия (описанного выше) откручиваем гайку, которой крепится клемма к шпильке.

Аккуратно снимаем клемму, затем отводим немного в сторону, чтобы не мешала

Теперь разворачиваем пускатель, и с этой стороны откручиваем два винта, воспользовавшись приготовленной плоской отверткой

Все это видно на следующей картинке

Теперь вынимайте его не испытывая сложностей, для этого аккуратно потяните за его корпус назад

Если вдруг не снимается, это значит что нужно слегка приподнять его, для того, чтобы вышло из зацепления

Важно не потерять при этом пружину, которая легко может выскочить, при неаккуратном отсоединении

Кроме этого вам стоит убедиться, что сердечник после этого остался на месте – внутри корпуса пускателя

Приступайте к проверке реле отсоединения его

Дополнительное

Зачем нужно дополнительное реле стартера:

Для защиты стартера от случайного (в следствии износа, длительного запуска) спекания контактов в замке зажигания;

Для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме «стартер»;

Разгружает контакты замка зажигания.

Как проверить дополнительное реле стартера, установлено ли она в «десятке»?

Во-первых, проверить наличие доп.реле стартера в монтажном блоке. Это реле навесное и на фотографии указано стрелкой.

Во-вторых, можно проверить его работу следующим образом: крутить стартер в режиме продувки цилиндров, через 12-13 сек стартер должен выключается автоматически.

Где находится реле стартера в автомобиле ВАЗ-2112

Первой моделью Волжского автомобильного завода, выпущенной в 1970 году, была марка машин «Жигули». Автомашина стала весьма престижной и пользовалась большим спросом до конца 1980-х годов. Затем на авторынок пришли заграничные иномарки. Конкуренция заставила изменить и усовершенствовать модель на марку LADA. С 1999 года машину модифицировали, и она продолжала пользоваться массовым спросом, усовершенствование ее кузова на современный дизайн, улучшение ходовых качеств, динамичность и комфортабельность дали возможность увеличить качество и спрос. Выпуск ВАЗ-2112 начался с 2000 года с периодическими техническими преобразованиями и качественными улучшениями модели.

Главное электронное устройство

Основным рабочим механизмом машины является двигатель, который производит запуск мотора. Работа движущей системы зависит от бензонасоса и вида топливной системы. Механический бензонасос работает на карбюраторном ДВС.

Электрический, или инжекторный запускается от искры зажигания и располагается в топливном баке.

В любой электрической конструкции для защиты от перепадов электротока применяется реле. При запуске схемы он пропускает через себя ток и выравнивает напряжение до 30-40 ампер, при остановке размыкает цепь и схема отключается.

Реле выполняет функцию запуска всей системы двигателя и устанавливается в бензонасосе ВАЗ-2112 16 клапанов, ток вырабатывает моток катушки проводов с сердечником и создает электромагнитное поле, которое подает напряжение на контакты от 80 до 300 ампер, работа реле модуля помогает рассчитать необходимый ток для запуска стартера машины.

Больших различий в конструкции реле нет.

Схема бензонасоса ВАЗ состоит из важных для завода двигателя машины элементов:
  • ключ для зажигания;
  • предохранитель всей системы;
  • реле;
  • соединительные провода;
  • общий блок управления двигателем.

Ключ зажигания включает работу системы реле, начинает поступать ток на клеммы бензобака, происходит закачка горючего, при наполнении топливопровода подается сигнал на панель управления и реле отключает напряжение. Запускается стартер и мотор заводится.

Ремонт электронного устройства

Двигатель не заводится, машина не трогается с места, нет характерного щелчка реле, возможно, здесь неполадки. Причина может быть в подгоревших и неплотных контактах. Инжекторная система двигателя располагается в салоне автомашины, ниже основной панели управления в пластмассовом кожухе, что значительно упрощает доступ к деталям и их собственноручному ремонту:
  1. Демонтируется короб, под ним между двумя элементами и находится колодка реле бензонасоса.
  2. Пластмассовый штекер подключает главное реле к сети, ток проходит сквозь катушку, намагничивает ее. Следовательно, создается необходимое напряжение, цепь замыкается, стартер включается в работу, а модуль отключается по сигналу панели управления.
  3. При помощи специальной отвертки снимается панель кожуха.
  4. № 3 колодка с форсунками, бензонасосом и реле.
  5. Проверить клеммы на напряжение, ликвидировать обрыв, зачистить проводки или крепче закрепить зажимы.
  6. Вынуть реле модуля из корпуса, контакты соединить перемычкой и проверить:
  • работу электронасоса;
  • рабочий шум показывает на исправность самого топливного двигателя;
  • поменять реле на рабочее и проверить еще раз действие системы;
  • хорошим помощником будет применение мультиметра;
  • регулярно проводить диагностику автотранспорта.

Контакты «30» и «87» служат для подключения к мультиметру, проверки напряжения в системе и дают оценку пригодности реле.

Техника безопасности

При начале любой самостоятельной работы по проверке технического состояния бензонасоса автомашины нужно отключить напряжение двигателя, но не обесточивать. Горючее в баке не должно превышать 50% емкости.

Где находится реле стартера ВАЗ-2112? Расположение, назначение, замена и устройство

Реле стартера выполняет важную функцию на любом автомобиле, независимо от модели. Поломка этого устройства приводит к тому, что машина не заводится. Водителям, которые занимаются самостоятельным ремонтом транспортного средства, нужно знать, где находится реле стартера ВАЗ-2112 и как его починить, если возникнет какая-нибудь неисправность.

Что такое реле стартера

Механизм предназначен для того, чтобы поступало питание к электрическому двигателю стартера. В этот момент передается заряд от аккумулятора. Одновременно с подачей энергии он выполняет функцию выталкивания бендикса, в то время как элемент зацепляется за маховик. От реле стартера на ВАЗ-2112 зависит, будет запускаться основной механизм и срабатывать мотор, или нет. Если вдруг это устройство вышло из строя и не включается, нужно провести диагностику и выполнить ремонт. Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Устройство

Деталь выглядит как небольшая квадратная коробочка с четырьмя разъемами. Она состоит из якоря в корпусе, содержащего электромагнит с обмоткой. Его работу обеспечивают электрические контакты и возвратные пружины.

Электромагнит представлен двумя независимыми катушками с удерживающей и втягивающей независимыми деталями. Первое из устройств состыковано с корпусом и присоединяется к вводу управления. Втягивающая катушка идет на клемму управления и сообщается с электромотором стартера.

Принцип работы

Реле необходимо для запуска системы двигателя, поэтому оно было вмонтировано в бензонасос. Когда питание подается на контакт, сообщающийся с управлением, внутри катушки появляется электромагнитная индукция. Это происходит под действием тока, с помощью этого процесса появляется магнитное поле. Притяжение якоря способствует сжатию возвратной пружины.

В это же время выталкивается бендикс, который соединяет мотор и стартер с помощью маховика. Плюсовая клемма подает питание на втягивающую обмотку. При этом контакты замыкаются между собой. Якорь находится в это время внутри катушки, в которой перестает генерироваться магнитное поле. При запуске силовой установки питание отключается, а якорь с помощью возвратной силы отправляется на исходную позицию. Происходит размыкание контактов. Во время этого процесса бендикс перестает взаимодействовать с маховиком.

Особенности строения

Такое устройство, как стартер, водители между собой называют пускателем, так как он помогает выполнить запуск машины. Он практически ничем не отличается от подобных механизмов. Однако если требуется приобрести реле стартера на ВАЗ-2112, то нужно снять деталь с автомобиля и взять с собой магазин. Этот элемент отличается от подобных по размеру. Можно приобрести прибор от моделей ВАЗ-2111 или 2110, так как он полностью идентичен.

На двенадцатой модели «Жигулей» установленный стартер имеет скромные размеры. Однако это небольшое устройство очень функционально. В технической документации описано, чем отличается строение механизма и где находится реле стартера ВАЗ-2112. На фото можно рассмотреть основные и дополнительные блоки.

На этих автомобилях устанавливали инжекторные силовые агрегаты, имеющие по 16 клапанов. Чтобы не возникали перепады электротока, применяется реле. Когда включается электрическая схема, это устройство пропускает ток, постепенно выравнивая напряжение до величины 80-340 ампер. Такой разброс показателей объясняется тем, что первый параметр реле выдает в состоянии покоя, а второй — в рабочем режиме. Как только транспортное средство останавливается, эта цепь размыкается и происходит отключение схемы.

Где находится реле стартера ВАЗ-2112

Для того чтобы выполнить диагностику или ремонт этого механизма, нужно отыскать небольшую крышку в нижней части торпеды. Там расположена специальная кнопка для фиксации, которая откидывается вниз. Можно изучить схему, приложенную к руководству по эксплуатации. Там отмечено, где находится реле стартера ВАЗ-2112 на 16 клапанов. Если предстоит снятие или замена этого элемента, то нужно выполнить ремонт, а затем установить все запчасти в обратном порядке. Рекомендуется использовать инструкцию от этого блока.

Глядя на реле стартера ВАЗ-2112 на фото, можно увидеть, что поверх блока устанавливались дополнительные предохранительные устройства. Они предназначались для того, чтобы была защищена определенная группа приборов. Однако реле стартера по умолчанию находится с правой стороны вторым по счету, если смотреть сверху.

Как проверить работу устройства

Когда какие-либо приборы на автомобиле перестают работать, водитель должен в первую очередь проверять исправность предохранителей или цепь реле. После того как проведена полная диагностика, можно будет сделать вывод о том, что именно стало неисправным и как устранить проблему. Диагностику выполняют в следующем порядке:

  • Взять два небольших провода, имеющих длину 35-45 см и присоединить их к аккумулятору
  • Напрямую подключить провод, идущий от минусовой клеммы аккумулятора к реле, учитывая полярность. То же самое сделать с проводом, который поступает от клеммы с положительным зарядом.
  • После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, при этом должен послышаться характерный щелчок
  • Если не произошло втягивание, значит, реле неисправно.

    Когда диагностика полностью проведена и выявлена причина поломки, нужно заменить старое реле. При этом рекомендуется осмотреть стартер и выполнить его обслуживание в профилактических целях. Для этого откручивается задняя крышка, после того как с нее очищена вся грязь. Затем определяется состояние щеток и вилок бендикса. Мастера советуют выполнять осмотр пускателя регулярно, чтобы он не вышел из строя где-нибудь в дороге.

    Причины поломок

    Самая главная причина неисправности реле стартера ВАЗ-2112 – выгорание контактных пластин, находящихся внутри. К другим поломкам, которые также часто возникают в этом механизме, относятся:

    • замыкание минусовой клеммы;
    • засорение контактов
    • неисправность якоря на втягивающем реле;
    • перегорание обмотки;
    • обрыв проводки.

    Эти сбои в работе реле происходят из-за того, что используются некачественные расходники. Они быстро выходят из строя и изнашиваются. Опытные водители уже по звуку мотора определяют, когда происходит поломка. Например, после того как повернут ключ в замке зажигания, стартер продолжает вращаться, но мотор при этом работает вхолостую, или при характерном жужжании, когда мотор развивает средние обороты, а стартер не выключается.

    Как снять

    Для того чтобы снять реле стартера ВАЗ-2112, нужно разбирать всю систему. Поэтому этот механизм снимается вместе с пускателем. С другой стороны, это даже лучше, потому что одновременно с ремонтом можно выполнить профилактику поломок стартера. Чтобы снять стартер, нужно заехать на эстакаду или смотровую яму. Дальше снятие детали выполняется в таком порядке:

  • Отключить аккумулятор, тем самым обесточив транспортное средство.
  • Снять брызговик либо другую защиту
  • Отыскать в нижней части стартера гайку и открутить ее
  • Отцепить клемму, которая находится на втягивающем реле
  • Отвернуть верхнюю гайку, которая удерживает стартер
  • Открутить ленту плоской отверткой и вынуть реле, потянув слегка за корпус.

    Если этот блок снимается с усилием, то нужно немного приподнять его, чтобы отцепить от креплений. Нужно следить внимательно, чтобы не потерялась пружина, находящаяся внутри механизма. Часто она выскакивает и теряется. Теперь, когда устройство отсоединено от стартера, можно выполнить диагностику неисправностей и узнать, из-за чего оно сломалось.

    Ремонт

    Когда уже известно, где находится реле стартера ВАЗ-2112, можно приступать к его ремонту. Не обязательно сразу покупать новую деталь, опытные водители для начала пробуют его починить. На устройстве имеется только три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электроэнергии на замок зажигания. Когда поворачивается ключ, контакты замыкаются, а нужное напряжение передается к обмотке реле.

    Другие выходы имеют больший диаметр. Они предназначены для подключения к стартеру и аккумулятору. Чаще всего происходит засорение или окисление контактов на пятаках. Чтобы устранить проблему, нужно открутить болты и снять гайку с шайбой, которая расположена на выходе реле.

    После этого нужно выходы от обмотки отсоединить с помощью паяльника. Нагар и другие засорения на пятаках удаляются с помощью мелкой наждачной бумаги. Если износ этих элементов слишком сильный, то лучше сделать замену реле стартера ВАЗ-2112. Не потребуется замена устройства при обрыве электропроводки. В этом случае потребуется просто заменить провода, и реле снова будет работать исправно.

    Дополнительное реле стартера

    Чтобы пускатель прослужил дольше, выполняется установка реле стартера ВАЗ-2112 дополнительного. Это необходимо для контроллера, отвечающего за правильную работу автомобиля. Когда коленвал разгоняется до 500 оборотов в минуту, контроллер подает команду дополнительному реле для включения пускателя. Такой режим работы предотвращает произвольный запуск стартера и исключается перегрев двигателя даже при его длительной работе.

    Также дополнительное реле на стартер ВАЗ-2112 нужно для того, чтобы исключить случайное спекание контактов от замка зажигания. Это часто происходит вследствие износа деталей. Кроме того, дополнительный элемент вовремя отключает питание пускателя, если силовая установка уже запущена, а ключ находится в режиме «стартер». Таким образом, контакты замка зажигания разгружаются, и двигатель не повреждается.

    Такое устройство устанавливалось не на все модели. Сейчас мастера автосервиса при покупке автомобилей ВАЗ-2112 рекомендуют предварительно проверить, стоит ли оно на автомобиле. Для этого нужно:

  • Осмотреть монтажный блок. Это реле навесного типа, поэтому его можно легко рассмотреть среди других предохранителей.
  • Запустить продувку цилиндров. При наличии дополнительного реле пускатель включится в автоматическом режиме.

    В том случае, если этот элемент отсутствует на автомобиле, можно установить его самостоятельно. Однако опытные ремонтники утверждают, что в нем нет острой необходимости. Более того, производители современных отечественных и иностранных автомобилей часто отказываются от этого механизма.

    Обслуживание

    Эти детали не нуждаются в постоянном обслуживании. Однако ресурс их работы невелик — около 2-4 лет. Обслуживание этого устройства выполняется по мере необходимости. Если водитель знает, где стоит реле стартера на ВАЗ-2112, то его легко заменить на новое. Стоимость этих блоков невелика, поэтому лучше поставить вместо поврежденного реле исправное.

    Замена реле стартера ваз 2112 в случае необходимости

    Замена реле стартера ваз 2112, вот так оно выглядит

    Реле стартера ваз 2112 предназначено, чтобы подавать питание к электрическому мотору стартера при этом одновременно оно выталкивает бендикс и тот входит в зацепление с маховиком. От него фактически зависит правильное срабатывание стартера и запуск мотора, однако если возникают неисправности стартера и мотор не запускается, чтобы выполнить ремонт нужно знать на ваз 2112 где находиться реле стартера.
    Замена и ремонт его не трудная задача, посильная любому, важно лишь знать устройство, и очередность действий.

    Принцип действия и устройство

    Сначала рассмотрим назначение и устройство, затем принцип работы, чтобы проще было выполнить замену и ремонт своими руками:

    • Назначение втягивающего реле – чтобы бендикс стартера входил в контакт (зацепление) с маховиком (точнее с его венцом)
    • Система срабатывания основывается на эффекте электрического магнетизма
    • Сердечник, выполнен в виде полой трубочки, внутрь которой помещается якорь, поверх сердечника расположена проволочная обмотка (катушка)
    • Ток на катушке создает электромагнитное поле, якорь втягивается в сердечник под его действием
    • Прекращение подачи тока к катушке высвобождает якорь, и он под действием пружины приходит в начальное положение

    • Якоря, корпуса, электромагнита с обмотками, возвратной (возвращающей) пружины и электрических контактов
    • Электромагнит выглядит как две независимые катушки: одна называется удерживающая, а вторая называется – втягивающая
    • Только удерживающая катушка подключена к выводам управления и состыкована с корпусом
    • А втягивающая катушечка – связана с клеммой управления, а так же с электродвигателем пускателя (стартера)
    • При подаче питания на контакт управления, в это время в катушке под действием тока возникает электромагнитная индукция, которая создает магнитное поле
    • Это поле притягивает якорь, якорь начинает сжимать свою возвратную пружину
    • Одновременно при этом происходит выталкивание бендикса(см.Замена бендикса на стартере ВАЗ своими силами), соединяющего стартер с мотором посредством маховика
    • Когда происходит замыкание контактов, тогда втягивающая обмотка получает питание от плюсовой клеммы, при этом магнитное поле больше не генерируется на катушке, однако якорь остается внутри под действием электромагнитного поля в удерживающей катушке
    • Как только запустился двигатель, питание сразу отключается, возвратной пружиной вытаскивается якорь на свою позицию
    • Размыкаются контакты, и бендикс сразу выходит из контакта с маховиком

    Признаки поломки

    Основная причина поломки реле это выгорание его контактных пластин, которые находятся внутри, перегорание обмотки, разрушение материалов из-за усталости металла.
    Признаки его неисправности такие:

    • Если после того как мотор завелся, но при этом стартер не отключился, и продолжает вращаться вместе с мотором, это будет заметно по характерному жужжанию
    • Если при повороте в замке ключа зажигания до стартового положения слышен щелчок включения, однако пускатель не крутит
    • После поворота в замке ключа в положение запуска пускатель вращается, не вращая мотор (работает в холостую)

    Снимаем стартер

    В ваз 2112 реле стартера находиться на самом стартере, поэтому лучше снимать его в сборе, при этом и снять реле будет намного проще и заодно сделаете профилактику самого пускателя.
    Итак:

    • Чтобы легко было снять стартер, вам необходимо заехать на яму смотровую, эстакаду либо подъемник обесточить машину, отключив аккумулятор
    • Если была установлена защита либо брызговик, тогда их придется снять
    • Снизу стартера (пускателя) находится гайка, добраться до которой удобно из-под днища машины, эту гайку необходимо открутить
    • Потом со стороны мотора сверху нужно отключить (снять) клеммы, расположенные на втягивающем реле, затем верхнюю гайку, которой крепится пускатель
    • После этого он легко вытаскивается
    • Теперь можно отсоединить от стартера втягивающее реле

    Переходим к снятию реле

    Всю процедуру замены легко можно выполнить самостоятельно, и для этого лишь нужна эта инструкция, и минимум инструмента:

    • Отвертка шлицевая (она же плоская)
    • Трещотка с удлинителем и головка «8»
    • Паяльник нужен для ремонта

    Разумеется, можно выкрутить и заменить его без снятия пускателя с машины, рекомендуется все же это делать при снятом устройстве:

    • После снятия (описанного выше) откручиваем гайку, которой крепится клемма к шпильке, это наглядно показано на фото:

    Откручиваем гаечку с помощью головки «8» с трещоткой и снимаем клемму стартера со шпильки

    • Аккуратно снимаем клемму, затем отводим немного в сторону, чтобы не мешала
    • Теперь разворачиваем пускатель, и с этой стороны откручиваем два винта, воспользовавшись приготовленной плоской отверткой
    • Все это видно на следующей картинке

    Выкручиваем винты, которыми крепится реле развернув, стартер другой стороной

    • Теперь вынимайте его не испытывая сложностей, для этого аккуратно потяните за его корпус назад
    • Если вдруг не снимается, это значит что нужно слегка приподнять его, для того, чтобы вышло из зацепления
    • Важно не потерять при этом пружину, которая легко может выскочить, при неаккуратном отсоединении
    • Кроме этого вам стоит убедиться, что сердечник после этого остался на месте – внутри корпуса пускателя
    • Приступайте к проверке реле отсоединения его

    Проверка

    Чтобы удобнее было производить проверку:

    • Возьмите два провода 30-40сантиметров длиной и затем подключите к аккумулятору эти провода
    • Затем необходимо соединить напрямую провод, который идет от отрицательной клеммы с соответствующей ему клеммой на реле, затем подключаем проводок, который соединяется с положительной клеммой
    • Реле при этом должно втянуть сердечник с характерным щелчком
    • Когда это не произошло – тогда причиной неполадки действительно является именно реле, устанавливаем обратно, можно прикручивать пускатель обратно
    • Выполняя замену реле, непременно стоит произвести и профилактику для самого стартера
    • Открутите заднюю крышку, очистив предварительно (по необходимости) с нее грязь, и осмотреть состояние щеток щетки кроме этого вилки бендикса
    • Если вы обнаружили, что щетки либо вилку необходимо менять, тогда лучше всего сделать это сразу, иначе в скором времени, обязательно придется снова снимать стартер и ремонтировать

    Ремонт

    После проверки состояния реле можно попробовать его отремонтировать, если цена нового вас не устраивает, да и просто хотите разобраться с устройством:

    • Устройство имеет всего три вывода, к которым подключаются провода
    • Первый вывод сделан более тонким, к нему подключен управляющий провод, идущий от замка зажигания
    • При поворачивании ключа в замке, происходит замыкание контактов, подается напряжение к обмоткам реле
    • Два остальных вывода имеющие грубое исполнение, рассчитаны на прохождение тока большой силы
    • Первый подключается к аккумулятору, второй соединен с электромотором стартера
    • Самой распространенной неисправностью является засорение, либо обгорание пятаковых контактов
    • Выполнить разборку реле легко, при этом простые неисправности вы можете победить сами
    • Откручиваем болты и снимайте гайку с шайбой с вывода реле
    • Затем следует отпаивать с помощью обычного паяльника выводы обмотки
    • Обратите внимание, есть прокладка под крышкой в корпусе, с ней нужно обращаться очень аккуратно, потому что повредить ее легко
    • Эта прокладка служит для предохранения реле от пыли и влаги
    • При помощи отвертки вынимаем из корпуса контактную пластину со штоком
    • Внимательно осмотрите состояние пятаков на крышке, а так же контактную пластинку
    • Обнаружили нагар – необходимо с помощью мелкой наждачной шкурки затереть пятаки до блеска
    • При сильном износе пятаков, лучше купить новое реле, чем напаивать пятаки

    Дополнительное реле стартера


    В ваз 2112 реле защиты стартера устанавливается не на всех автомобилях с завода, однако сейчас является популярной дополнительной защитой стартера:
    • Контроллер автомобиля управляет выключением и включением дополнительного реле, все зависит от частоты вращения коленвала, а так же времени вращения двигателя стартером
    • Происходит это так: после поворота в замке ключа в положение «Стартер» как только частота вращения коленвала достигает 500оборотов в минуту, от контроллера подаётся сигнал к дополнительному реле и включается стартер
    • Таким образом, после включения стартера он будет работать, пока ключ зажигания стоит в положении «Стартер» около 20-ти секунд при том условии, что частота вращения вала не увеличится до 500оборотов в минуту
    • Таким образом, предотвращается случайное включение пускателя, когда уже запущен двигатель, а так же предохраняется от перегрева при длительной работе

    Иными словами оно необходимо:

    • Чтобы защитить стартер от случайного (длительного запуска, либо запуска во время работы мотора) вследствие спекания контактов внутри замка зажигания
    • Еще, чтобы отключить от стартера питание, в случае, когда мотор запущен, а ключ в это время, по какой-либо причине, еще находится в режиме «пуск стартера»
    • Еще оно разгружает контакты в замке зажигания

    Как выяснить стоит ли в вашей машине дополнительное реле пускателя:

    • Сначала, проверьте наличие его в монтажном блоке
    • Второй способ, чтобы проверить его работу поступаем следующим образом – вращаем стартер, в режиме для продувки цилиндров, при этом через 12-13секунд пускатель выключается автоматически

    Марка реле стартёра ваз 21124 должна быть указана в руководстве по эксплуатации. Дополнительно, если после изучения материала, остались какие не совсем понятные моменты, рекомендуем посмотреть видео.

    Предохранители и реле ВАЗ 2110 — 2112

    Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

    Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

    Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

    Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

    Блок предохранителей и реле

    Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

    1 — К5 — реле дальнего света.
    Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

    2 — К4 — реле ближнего света.
    Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

    3 — К1 — контрольное реле исправности ламп.

    4 — токонепроводящий пинцет для снятия предохранителей.

    5 — реле стеклоподъемников.
    Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

    6 — К3 — реле поворотников и аварийной сигнализации.
    Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

    7 — реле стартера.
    Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

    8 — резервные предохранители.

    9 — реле противотуманных фар.
    Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

    10 — К2 — реле стеклоочистителей и стеклоомывателя.
    Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

    11 — К7 — реле обогрева заднего стекла.
    Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

    12 — К6 — доп. реле, реле зажигания.
    Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

    13 — ряд предохранителей F1-F10

    14 — ряд предохранителей F11-F20

    Предохранители

    Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

    F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
    Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

    F2 (7,5 A) — ближний свет в левой фаре.
    Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

    F3 (10 A) — дальний свет в левой фаре.
    Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

    F4 (10 A) — передняя противотуманная фара с правой стороны.
    Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

    F5 (30 A) — двигатели стеклоподъемников.
    Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

    F6 (15 A) — предохранитель переносной лампы.

    Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

    F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
    Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

    F8 (20 A) — обогрев заднего стекла (элемент).
    Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

    F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.
    Если не работает обогрев, аналогично предыдущему.
    Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

    F10 (20 A) — резервный предохранитель.

    F11 (5 A) — габариты правой стороны.
    Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

    F12 (7,5 A) — ближний свет в правой фаре.
    Аналогично предохранителю F2 для левой фары.

    F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели.
    Аналогично предохранителю F3 для правой фары.
    Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

    F14 (10 A) — передняя противотуманная фара с левой стороны.

    Аналогично предохранителю F4 для правой «противотуманки».

    F15 (20 A) — обогрев сидений, блокировка замка багажника.
    Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

    F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки».
    Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

    F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер.
    Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

    F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель.
    Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

    F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

    F20 (7,5 A) — задние противотуманные огни.

    Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

    Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.

  • Узнаем где находится реле стартера ВАЗ-2112? Расположение, назначение, замена и устройство

    Реле стартера выполняет важную функцию на любом автомобиле, независимо от модели. Поломка этого устройства приводит к тому, что машина не заводится. Водителям, которые занимаются самостоятельным ремонтом транспортного средства, нужно знать, где находится реле стартера ВАЗ-2112 и как его починить, если возникнет какая-нибудь неисправность.

    Что такое реле стартера

    Механизм предназначен для того, чтобы поступало питание к электрическому двигателю стартера. В этот момент передается заряд от аккумулятора. Одновременно с подачей энергии он выполняет функцию выталкивания бендикса, в то время как элемент зацепляется за маховик. От реле стартера на ВАЗ-2112 зависит, будет запускаться основной механизм и срабатывать мотор, или нет. Если вдруг это устройство вышло из строя и не включается, нужно провести диагностику и выполнить ремонт. Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

    Устройство

    Деталь выглядит как небольшая квадратная коробочка с четырьмя разъемами. Она состоит из якоря в корпусе, содержащего электромагнит с обмоткой. Его работу обеспечивают электрические контакты и возвратные пружины.

    Электромагнит представлен двумя независимыми катушками с удерживающей и втягивающей независимыми деталями. Первое из устройств состыковано с корпусом и присоединяется к вводу управления. Втягивающая катушка идет на клемму управления и сообщается с электромотором стартера.

    Принцип работы

    Реле необходимо для запуска системы двигателя, поэтому оно было вмонтировано в бензонасос. Когда питание подается на контакт, сообщающийся с управлением, внутри катушки появляется электромагнитная индукция. Это происходит под действием тока, с помощью этого процесса появляется магнитное поле. Притяжение якоря способствует сжатию возвратной пружины.

    В это же время выталкивается бендикс, который соединяет мотор и стартер с помощью маховика. Плюсовая клемма подает питание на втягивающую обмотку. При этом контакты замыкаются между собой. Якорь находится в это время внутри катушки, в которой перестает генерироваться магнитное поле. При запуске силовой установки питание отключается, а якорь с помощью возвратной силы отправляется на исходную позицию. Происходит размыкание контактов. Во время этого процесса бендикс перестает взаимодействовать с маховиком.

    Особенности строения

    Такое устройство, как стартер, водители между собой называют пускателем, так как он помогает выполнить запуск машины. Он практически ничем не отличается от подобных механизмов. Однако если требуется приобрести реле стартера на ВАЗ-2112, то нужно снять деталь с автомобиля и взять с собой магазин. Этот элемент отличается от подобных по размеру. Можно приобрести прибор от моделей ВАЗ-2111 или 2110, так как он полностью идентичен.

    На двенадцатой модели "Жигулей" установленный стартер имеет скромные размеры. Однако это небольшое устройство очень функционально. В технической документации описано, чем отличается строение механизма и где находится реле стартера ВАЗ-2112. На фото можно рассмотреть основные и дополнительные блоки.

    На этих автомобилях устанавливали инжекторные силовые агрегаты, имеющие по 16 клапанов. Чтобы не возникали перепады электротока, применяется реле. Когда включается электрическая схема, это устройство пропускает ток, постепенно выравнивая напряжение до величины 80-340 ампер. Такой разброс показателей объясняется тем, что первый параметр реле выдает в состоянии покоя, а второй - в рабочем режиме. Как только транспортное средство останавливается, эта цепь размыкается и происходит отключение схемы.

    Где находится реле стартера ВАЗ-2112

    Для того чтобы выполнить диагностику или ремонт этого механизма, нужно отыскать небольшую крышку в нижней части торпеды. Там расположена специальная кнопка для фиксации, которая откидывается вниз. Можно изучить схему, приложенную к руководству по эксплуатации. Там отмечено, где находится реле стартера ВАЗ-2112 на 16 клапанов. Если предстоит снятие или замена этого элемента, то нужно выполнить ремонт, а затем установить все запчасти в обратном порядке. Рекомендуется использовать инструкцию от этого блока.

    Глядя на реле стартера ВАЗ-2112 на фото, можно увидеть, что поверх блока устанавливались дополнительные предохранительные устройства. Они предназначались для того, чтобы была защищена определенная группа приборов. Однако реле стартера по умолчанию находится с правой стороны вторым по счету, если смотреть сверху.

    Как проверить работу устройства

    Когда какие-либо приборы на автомобиле перестают работать, водитель должен в первую очередь проверять исправность предохранителей или цепь реле. После того как проведена полная диагностика, можно будет сделать вывод о том, что именно стало неисправным и как устранить проблему. Диагностику выполняют в следующем порядке:

    1. Взять два небольших провода, имеющих длину 35-45 см и присоединить их к аккумулятору
    2. Напрямую подключить провод, идущий от минусовой клеммы аккумулятора к реле, учитывая полярность. То же самое сделать с проводом, который поступает от клеммы с положительным зарядом.
    3. После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, при этом должен послышаться характерный щелчок
    4. Если не произошло втягивание, значит, реле неисправно.

    Когда диагностика полностью проведена и выявлена причина поломки, нужно заменить старое реле. При этом рекомендуется осмотреть стартер и выполнить его обслуживание в профилактических целях. Для этого откручивается задняя крышка, после того как с нее очищена вся грязь. Затем определяется состояние щеток и вилок бендикса. Мастера советуют выполнять осмотр пускателя регулярно, чтобы он не вышел из строя где-нибудь в дороге.

    Причины поломок

    Самая главная причина неисправности реле стартера ВАЗ-2112 – выгорание контактных пластин, находящихся внутри. К другим поломкам, которые также часто возникают в этом механизме, относятся:

    • замыкание минусовой клеммы;
    • засорение контактов
    • неисправность якоря на втягивающем реле;
    • перегорание обмотки;
    • обрыв проводки.

    Эти сбои в работе реле происходят из-за того, что используются некачественные расходники. Они быстро выходят из строя и изнашиваются. Опытные водители уже по звуку мотора определяют, когда происходит поломка. Например, после того как повернут ключ в замке зажигания, стартер продолжает вращаться, но мотор при этом работает вхолостую, или при характерном жужжании, когда мотор развивает средние обороты, а стартер не выключается.

    Как снять

    Для того чтобы снять реле стартера ВАЗ-2112, нужно разбирать всю систему. Поэтому этот механизм снимается вместе с пускателем. С другой стороны, это даже лучше, потому что одновременно с ремонтом можно выполнить профилактику поломок стартера. Чтобы снять стартер, нужно заехать на эстакаду или смотровую яму. Дальше снятие детали выполняется в таком порядке:

    1. Отключить аккумулятор, тем самым обесточив транспортное средство.
    2. Снять брызговик либо другую защиту
    3. Отыскать в нижней части стартера гайку и открутить ее
    4. Отцепить клемму, которая находится на втягивающем реле
    5. Отвернуть верхнюю гайку, которая удерживает стартер
    6. Открутить ленту плоской отверткой и вынуть реле, потянув слегка за корпус.

    Если этот блок снимается с усилием, то нужно немного приподнять его, чтобы отцепить от креплений. Нужно следить внимательно, чтобы не потерялась пружина, находящаяся внутри механизма. Часто она выскакивает и теряется. Теперь, когда устройство отсоединено от стартера, можно выполнить диагностику неисправностей и узнать, из-за чего оно сломалось.

    Ремонт

    Когда уже известно, где находится реле стартера ВАЗ-2112, можно приступать к его ремонту. Не обязательно сразу покупать новую деталь, опытные водители для начала пробуют его починить. На устройстве имеется только три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электроэнергии на замок зажигания. Когда поворачивается ключ, контакты замыкаются, а нужное напряжение передается к обмотке реле.

    Другие выходы имеют больший диаметр. Они предназначены для подключения к стартеру и аккумулятору. Чаще всего происходит засорение или окисление контактов на пятаках. Чтобы устранить проблему, нужно открутить болты и снять гайку с шайбой, которая расположена на выходе реле.

    После этого нужно выходы от обмотки отсоединить с помощью паяльника. Нагар и другие засорения на пятаках удаляются с помощью мелкой наждачной бумаги. Если износ этих элементов слишком сильный, то лучше сделать замену реле стартера ВАЗ-2112. Не потребуется замена устройства при обрыве электропроводки. В этом случае потребуется просто заменить провода, и реле снова будет работать исправно.

    Дополнительное реле стартера

    Чтобы пускатель прослужил дольше, выполняется установка реле стартера ВАЗ-2112 дополнительного. Это необходимо для контроллера, отвечающего за правильную работу автомобиля. Когда коленвал разгоняется до 500 оборотов в минуту, контроллер подает команду дополнительному реле для включения пускателя. Такой режим работы предотвращает произвольный запуск стартера и исключается перегрев двигателя даже при его длительной работе.

    Также дополнительное реле на стартер ВАЗ-2112 нужно для того, чтобы исключить случайное спекание контактов от замка зажигания. Это часто происходит вследствие износа деталей. Кроме того, дополнительный элемент вовремя отключает питание пускателя, если силовая установка уже запущена, а ключ находится в режиме «стартер». Таким образом, контакты замка зажигания разгружаются, и двигатель не повреждается.

    Такое устройство устанавливалось не на все модели. Сейчас мастера автосервиса при покупке автомобилей ВАЗ-2112 рекомендуют предварительно проверить, стоит ли оно на автомобиле. Для этого нужно:

    1. Осмотреть монтажный блок. Это реле навесного типа, поэтому его можно легко рассмотреть среди других предохранителей.
    2. Запустить продувку цилиндров. При наличии дополнительного реле пускатель включится в автоматическом режиме.

    В том случае, если этот элемент отсутствует на автомобиле, можно установить его самостоятельно. Однако опытные ремонтники утверждают, что в нем нет острой необходимости. Более того, производители современных отечественных и иностранных автомобилей часто отказываются от этого механизма.

    Обслуживание

    Эти детали не нуждаются в постоянном обслуживании. Однако ресурс их работы невелик - около 2-4 лет. Обслуживание этого устройства выполняется по мере необходимости. Если водитель знает, где стоит реле стартера на ВАЗ-2112, то его легко заменить на новое. Стоимость этих блоков невелика, поэтому лучше поставить вместо поврежденного реле исправное.

    Где в ваз 2114 предохранитель реле зажигания? Где в ваз 2114 предохранитель реле зажигания?

    Где в вазе 2114 предохранитель реле зажигания? Где в вазе 2114 предохранитель реле зажигания?

    1. НИКОГДА В ОДНОМ автомобиле НЕ вставляются предохранители в цепи зажигания! Это закон для любого автопроизводителя от Японии до Бразилии!
    2. в 2114 гений отечественных инженеров проявляется особенно шикарно. Предохранители и реле разбросаны по большей части автомобиля.Под капотом монтажный блок, в центральной консоли в нижней части в районе ЭБУ, надо с двух сторон раскатывать - все равно приятно, где-то еще, в кикпанели или под торпедой, не помню прямо сейчас. И все надо проверять на клавиатуре, иначе вас ждет ад.
    3. Все проще красный провод там где трос сцепления крепится под капотом на стартере, падает и не крутится и при тяге теперь воткнул с пола тычком ура мне повезло по дорогам ни гвоздь, ни стержень
    4. Где предохранитель на 2114 ваз модуль
    5. Книжку почитай….
    6. Если машина инжекторная и при включении зажигания не загорается лампочка "вертолет" или чек двигатель))) то машина не заводится. Предохранитель на блоке управления двигателем стоит рядом с плюсовой клеммой аккумулятора (имплантирован в отдельный плюсовой провод, идущий к блоку управления двигателем) Также предохранитель находится в центральной консоли торпеды, у ног пассажира (левая нога)))) Еще один приближающийся плюс может заблокировать сигнализацию. Обычно все засоры видны (заводские жгуты порваны)
      А при включении вертолета двигатель вращается, но нет искр и свечи после откручивания сухие, а так же реле бензонасоса включает насос только на двоих секунд при включении зажигания и не включается при проворачивании двигателя.... значит, это датчик положения коленчатого вала.
    7. нет реле зажигания, в чем проблема?

    Не работает форсунка ВАЗ 2114. Схема подключения вентилятора охлаждения WAZ

    Вентилятор служит для формирования воздушных потоков, которые направляются к радиатору двигателя. Это нужно для того, чтобы охладить циркулирующую по нему жидкость.

    Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как все необходимое охлаждение мотор получает от встречных воздушных потоков.Но когда машина переходит в режим медленного движения или простои с включенным двигателем, роль гребного винта становится незаменимой.

    Включение происходит после поступления соответствующего сигнала от электронного блока Control. ЭБУ в свою очередь узнает о необходимости включения вентилятора от датчика температуры. Порог включения 103-105 градусов Цельсия.

    В случае ВАЗ 2114 вентилятор (пропеллер) находится на открытом пространстве С тыльной стороны радиатора.

    Почему не работает

    Есть несколько причин, по которым пропеллер может не включаться, когда ситуация с показателями температуры требует:

    • Неисправен электродвигатель вентилятора, то есть привод;
    • Произошла поломка предохранителя, который сгорел;
    • Реле отказано;
    • Обрыв проводки;
    • Разъемы датчика потеряли контакты;
    • Датчик неисправен.

    Найдите неисправность

    Зона в поиске проблемы

    Пояснение

    Проверить пропеллер

    Разъем на гребном винте отключен и подключается непосредственно к аккумулятору. Если вентилятор заработал, с приводом все нормально. Если винт все равно не крутился, проблема в электродвигателе

    .

    Электропроводка и контакты

    Если пропеллер не работает, необходимо проверить состояние проводки и проверить контакты датчика

    Эти два элемента можно найти на открытом пространстве слева ближе к водителю внутри монтажного блока.Предохранитель - это предохранитель с обозначением F4 на номинальный ток 20а. Проверить можно, нажав кнопку звукового сигнала. Почему? Да потому что он тоже подключен к этому предохранителю. Или проведите чек тестером

    Находится там же, где предохранитель. Для эффективных проверок лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его на место старого и проверить

    Для проверки датчика отключите от него питание.Если он сработает, пропеллер заработает в аварийном режиме, то есть будет постоянно дуть. Отсоедините разъем и включите зажигание. Если винт затянут, значит датчик сломан. Требуется замена

    Когда менять

    Если причиной всех проблем был сам вентилятор, его не нужно менять, так как в некоторых случаях его можно полностью отремонтировать. Поломки часто связаны с подшипником или щетками.

    Если причина поломки - выход из строя электродвигателя из-за обрыва проводки или замыкания, рисковать с его ремонтом не стоит. Проще и лучше заменить весь привод.

    Если охлаждающий винт не работает, это приведет к перегреву охлаждающей жидкости и разрушению форсунок, резиновых элементов, прокладок главного блока цилиндров и крышки клапанов. Не далеко до разрушения компонентов поршневой группы.

    Эксплуатация автомобиля с неисправным вентилятором категорически запрещена.

    Цена вопроса

    Прежде чем приступить к решению проблемы с неработающим гребным винтом радиатора, важно знать многие о стоимости комплектующих и работ.

    Новый элемент сегодня будет стоить порядка 1,5-2,5 тысячи рублей в зависимости от модели и региона. Стоимость замены при техническом обслуживании станции от 400 руб. И выше. Хотя тратиться на это не обязательно, ведь самостоятельная замена займет у вас не более получаса.Да и ничего сложного здесь нет.

    Замена

    Для того, чтобы заменить крыльчатку вентилятора охлаждения своими руками, вам понадобится достаточно небольшой набор инструментов, в который входят:

    • Отвертка крестовая;
    • Ключ торцевой на 8 миллиметров;
    • Концевой ключ 10 миллиметров.

    Если готовы, то приступайте к работе.

    1. Установите автомобиль на ровную площадку, включите ручной тормоз. На всякий случай под колесо своего ВАЗ 2114 можно поставить дополнительные опоры.Меры предосторожности никогда не помешают.
    2. Поднять капот, выключить аккумулятор от минусовой клеммы.
    3. При помощи ключа на 10 миллиметров демонтируются крепления корпуса воздушного фильтра.
    4. Вооружившись отверткой, ослабить фиксатор воздуховода, находящегося на датчике расхода воздуха. Так вы сможете убрать гофру. Сделай это.
    5. На крышке корпуса воздушного фильтра есть саморезы, которые его удерживают. Их закручивают отверткой, после чего достает с места посадки фильтрующий элемент.
    6. Теперь возьмите ключ на 8 миллиметров и снимите крепление воздухозаборника, затем снимите сам воздухозаборник.
    7. Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на кожухе вентилятора по всему периметру. Всего там вы найдете 6 орехов.
    8. Отсоедините башмак от провода от разъема сломанного вентилятора.
    9. Снимите крышку вентилятора, фиксирующую исполнительный механизм, то есть электродвигатель.
    10. Вооружившись ключом на 10 миллиметров, нужно демонтировать три крепежных болта, удерживающих электромотор на корпусе.
    11. Установите новый вентилятор на место старого устройства.
    12. Возвращаем все крепежи на места, соединяем коннекторы, сборку производим в обратной последовательности.

    После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. До включения вентилятора и пропеллер не крутит. Это займет не более 5 минут. Вскоре вентилятор должен выключиться сам. Если он не остановился, выключите мотор. Повторите эксперимент.

    Перегрев двигателя приводит к серьезным проблемам: поршень может поощряться, прокладка блока цилиндров делает сама себя, что приводит к необходимости проведения капитального ремонта мотора. Для защиты силового агрегата от перегрева важно поддерживать стабильную работу охлаждающего вентилятора. В этой статье мы обсудим принцип работы устройства, схему его подключения, самостоятельную диагностику и ремонт, а также модернизацию схемы управления. Инструкция полностью подходит для автомобилей ВАЗ 2115 и ВАЗ 2113.

    Принцип работы

    Вентилятор - это устройство, позволяющее повысить эффективность охлаждающего радиатора. Радиатор забирает тепло от мотора и отдает его воздуху. Этот процесс ускоряется за счет продувания лопастей электровентилятора.

    Охлаждающая жидкость проходит через закрытую герметичную систему. Ее задача - отводить излишнее тепло от перегретых частей двигателя. Горячий тосол перетекает в радиатор, подвергается охлаждению и возвращается обратно. Находясь в радиаторе, охлаждающая жидкость проходит через систему тонких трубок.Падающий воздушный поток во время движения автомобиля способствует быстрому отведению избыточного тепла из пространства наддува.

    Но когда машина стоит в пробке или работает на холостом ходу, воздушный поток перестает охлаждаться. В этом случае система охлаждения может не справиться со своей задачей. Для искусственного создания воздушного потока предназначен электровентилятор радиатора. Мощность вентилятора на ВАЗ 2114 - 85 градусов Цельсия.

    Получив сигнал о превышении допустимого значения температуры, датчик запускает механизм устройства.Он создает искусственный воздушный поток, отводящий тепло от радиатора. Механизм действует до тех пор, пока уровень температуры не будет снижен до оптимального состояния.

    Затем термовыключатель получает сигнал о достижении нормальной температуры и отключает работу вентилятора.

    Устройство состоит из четырех пластиковых лопастей, установленных на валу EDG. Специальный контроллер регулирует автоматический режим работы. Термостат снабжен твердым наполнителем, чувствительным к перепадам температуры.

    Есть основной и дополнительный клапаны. Когда температура достигает 85 градусов по Цельсию, открывается главный клапан.

    Схема подключения

    Где находится реле вентилятора

    Находится в дополнительном блоке.

    4 - реле электровентилятора;

    5 - топливный насос электрический;

    6 - реле зажигания.

    Реле и предохранители могут иметь другой порядок. Поэтому нужно ориентироваться по цвету проводов. Главное реле всегда находится внизу.Найдите реле, от которого тянется розовый тонкий провод с черной полосой. Он идет от главного реле через контакт 85. Будьте осторожны! Не путайте с красной тонкой проводкой, которая также имеет черную полосу и тянется от контроллера. И найди белый толстый провод с черной полосой (87 контакт). Вот и реле вентилятора охлаждения. Рядом с ним всегда предохранитель. Это цепной элемент.

    Диагностика вентиляторного охлаждения

    Если на панели приборов есть сигналы о превышении допустимого уровня температуры в системе охлаждения, это может свидетельствовать о том, что на ВАЗ 2114 не работает вентилятор.Главный признак неисправности - механизм не запускается даже при значительном повышении температуры. Срочно заглушить двигатель, чтобы не допустить перегрева его элементов.

    Двигатель не должен работать с неисправным охлаждающим электрическим вентилятором. Это может вызвать повреждение головки блока цилиндров.

    Если на ВАЗ 2114 не работает вентилятор охлаждения, причиной могут быть следующие неисправности:

    • Отказался датчик мощности вентилятора на ВАЗ 2114.
    • Нет контакта на разъеме датчика.
    • Обрыв проводки.
    • Неисправность реле электровентилятора.
    • Перегорел предохранитель.
    • Устройство аварийного отключения оборудования.

    Отсоедините разъем устройства. Подключите его к клемме аккумулятора. Сохранение полярности. Если прямое подключение к источнику энергии запускает электродвигатель, значит, привод работает. Возможно, проблемы произошли в проводке, в предохранителе или в датчике температуры.

    Теперь пришла диагностика предохранителей.Для этого даже не нужно открывать пластиковую коробку. При выходе из строя реле одновременно с вентилятором перестает работать и щелкает он. Следовательно, если вы заметили пропадание звукового сигнала, значит, предохранитель точно сгорел. Найти его можно в заготовке в пластиковом ящике небольшого размера. Отпускаем крышку, прижимаемую двумя защелками, пинцетом вытаскиваем сгоревший предохранитель и меняем на новый.

    А вот диагностировать реле довольно сложно. Особенно тем, кто с автоэлектрикой исключительно на "ты".Чтобы проверить работоспособность, проще всего найти исправное реле и временно установить его. Если после установки нового устройства вентилятор заработал исправно, значит, пора заменить старый.

    Для диагностики датчика температуры, подающего сигнал на радиатор, нужно отсоединить разъем от датчика и запустить зажигание. Запустится аварийный режим, в котором начнет дуть электровентилятор. Если вентилятор запускается при позднем отключении разъема, скорее всего, вышел из строя датчик.Его замена займет не более пяти минут. Вам просто нужно открутить два болта с помощью крестовой отвертки и установить на его место новое устройство.

    Даже если неисправность возникла в самом вентиляторе ВАЗ 2114, это не значит, что пора его менять. Иногда можно просто заменить поврежденный подшипник или щетку. Но при неисправности электродвигателя гораздо проще обзавестись новым механизмом.

    Как заменить

    Если вы уверены, что причина неисправности кроется в электродвигателе вентилятора, то самый простой способ ремонта - это полная замена устройства.Нет смысла тратить деньги на новый кожух. Дешевле будет просто купить новый электродвигатель.

    Необходимый инструмент

    В специальном инструменте нет необходимости. Работа выполняется элементарно с помощью торцевых ключей на 8 и 10 и крестовой отвертки.

    Пошаговый алгоритм работы

    Заменить электродвигатель вентилятора охлаждения, не разбирая радиатор.

    1. Отсоедините колодку и жгут провода устройства от кожуха.
    2. Выкрутите крепежные болты ключом на 10.
    3. Отверните нижнюю крепежную гайку.
    4. Торцевой ключ на 10 отворачивает гайку крепления от радиатора.
    5. Торцевым ключом на 8 откручиваем гайки двух вязальных пластин.
    6. Снимите пластину.
    7. Снимите электровентилятор с кожухом.
    8. Приступаем к разборке электродвигателя. Ключом на 10 откручиваем три крепежные гайки и снимаем двигатель вместе с лопастями.
    9. С помощью отвертки повернем стопорную шайбу.
    10. И снимите.
    11. Снимите крыльчатку.
    12. Надид крыльчатка на новом моторе. Убедитесь, что штифт вала попал в канавку рабочего колеса.
    13. Соберите сборку в обратном порядке.

    Как заменить датчик температуры

    Перед началом работ необходимо частично слить охлаждающую жидкость из блока цилиндров.

    Что делать, если электровентилятор работает постоянно?

    Иногда возникает другая проблема. Многих автолюбителей интересует, почему на ВАЗ 2114 постоянно работает вентилятор?

    Возможны четыре причины неисправности:

    1. произошло замыкание в электрочашках;
    2. произошла поломка реле электровентилятора;
    3. требует замены термодатчика;
    4. сломался электронный блок.

    Чаще всего вентилятор начинает беспрерывно работать в результате замыкания проводов. Электрическая цепь остается во включенном состоянии независимо от сигналов термодатчика и реле.

    Для устранения неисправности нужно прозвонить каждый провод и найти место проплавления. Иногда это заметно даже при визуальном осмотре.

    Если транк не помогает определить неисправность, необходимо проверить и заменить реле вентилятора. Стоимость устройства невысока.Поэтому проще купить новое реле для диагностики и поставить взамен старого.

    Если не помогает, значит нужно проверить работу термодатчика. Ведь именно он отвечает за включение и отключение электродвигателя вентилятора ВАЗ 2114.

    При хорошей работе всех остальных элементов системы необходимо проверить электронный модуль. Это редко выходит из строя. Если проблема возникла все же в нем, необходимо выполнить полный сброс ошибок.Иногда помогает только полная перепрошивка. Не каждый способен на эту работу. Поэтому лучше обратиться за помощью в автосервис.

    Также было бы полезно настроить кнопку принудительного запуска и выключения вентилятора на ВАЗ 2114.

    Такое решение может оказаться вполне кстати, если поломка произошла где-то на трассе вдали от города. В этом случае с помощью кнопки на панели приборов можно принудительно включить вентилятор для охлаждения двигателя.

    Вентилятор служит для формирования воздушных потоков, которые направляются к радиатору двигателя. Это нужно для того, чтобы охладить циркулирующую по нему жидкость.

    Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как все необходимое охлаждение мотор получает от встречных воздушных потоков. Но когда машина переходит в режим медленного движения или простои с включенным двигателем, роль гребного винта становится незаменимой.

    Желаемое устройство

    Включение происходит после поступления соответствующего сигнала с электронного блока управления.ЭБУ в свою очередь узнает о необходимости включения вентилятора от датчика температуры. Порог включения 103-105 градусов Цельсия.

    В случае ВАЗ 2114 вентилятор (пропеллер) находится в роторном пространстве задней частью радиатора.

    Почему не работает

    Есть несколько причин, по которым пропеллер может не включаться, когда того требует ситуация с показателями температуры:

    • Вышел из строя электродвигатель вентилятора, то есть привод;
    • Произошла поломка предохранителя, который сгорел;
    • Реле отказано;
    • Обрыв проводки;
    • Разъемы датчика потеряли контакты;
    • Датчик неисправен.

    Найдите неисправность

    Зона в поиске проблемы

    Пояснение

    Проверить пропеллер

    Разъем на гребном винте отключен и подключается непосредственно к аккумулятору. Если вентилятор заработал, с приводом все нормально. Если винт все равно не крутился, проблема в электродвигателе

    .

    Электропроводка и контакты

    Если пропеллер не работает, необходимо проверить состояние проводки и проверить контакты датчика

    Предохранитель

    Эти два элемента можно найти на открытом пространстве слева ближе к водителю внутри монтажного блока.Предохранитель - это предохранитель с обозначением F4 на номинальный ток 20а. Проверить можно, нажав кнопку звукового сигнала. Почему? Да потому что он тоже подключен к этому предохранителю. Или проведите чек тестером

    Находится там же, где предохранитель. Для эффективных проверок лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его на место старого и проверить

    Для проверки датчика отключите от него питание.Если он сработает, пропеллер заработает в аварийном режиме, то есть будет постоянно дуть. Отсоедините разъем и включите зажигание. Если винт затянут, значит датчик сломан. Требуется замена

    Когда менять

    Если причиной всех проблем был сам вентилятор, его не нужно менять, так как в некоторых случаях его можно полностью отремонтировать. Поломки часто связаны с подшипником или щетками.

    Если причина поломки - выход из строя электродвигателя из-за обрыва проводки или замыкания, рисковать с его ремонтом не стоит. Проще и лучше заменить весь привод.

    Проверка цепи

    Если охлаждающий винт не работает, это приведет к перегреву охлаждающей жидкости и разрушению форсунок, резиновых элементов, прокладок главного блока цилиндров и крышки клапанов. Не далеко до разрушения компонентов поршневой группы.

    Предохранитель

    Эксплуатация автомобиля с неисправным вентилятором категорически запрещена.

    Цена вопроса

    Прежде чем приступить к решению проблемы с неработающим гребным винтом радиатора, важно знать многие о стоимости комплектующих и работ.

    Новый элемент сегодня будет стоить порядка 1,5-2,5 тысячи рублей в зависимости от модели и региона. Стоимость замены на СТО - от 400 руб. И выше.Хотя тратиться на это не обязательно, ведь самостоятельная замена займет у вас не более получаса. Да и ничего сложного здесь нет.

    датчик температуры

    Замена

    Для того, чтобы заменить крыльчатку вентилятора охлаждения своими руками, вам понадобится достаточно небольшой набор инструментов, в который входят:

    • Отвертка крестовая;
    • Ключ торцевой на 8 миллиметров;
    • Концевой ключ 10 миллиметров.

    Если готовы, то приступайте к работе.

    1. Установите автомобиль на ровную площадку, включите ручной тормоз. На всякий случай под колесо своего ВАЗ 2114 можно поставить дополнительные опоры. Меры предосторожности никогда не помешают.
    2. Поднять капот, отсоединить второстепенную клемму от АКБ.
    3. Ключом на 10 миллиметров демонтируются крепления корпуса воздушного фильтра.
    4. Вооружившись отверткой, ослабить фиксатор воздуховода, находящегося на датчике расхода воздуха.Так вы сможете убрать гофру. Сделай это.
    5. На крышке корпуса воздушного фильтра есть саморезы, которые его удерживают. Их закручивают отверткой, после чего достает с места посадки фильтрующий элемент.
    6. Теперь возьмите ключ на 8 миллиметров и снимите крепление воздухозаборника, затем снимите сам воздухозаборник.
    7. Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на кожухе вентилятора по всему периметру. Всего там вы найдете 6 орехов.
    8. Отсоедините башмак от провода от разъема сломанного вентилятора.
    9. Снимите крышку вентилятора, фиксирующую исполнительный механизм, то есть электродвигатель.
    10. Вооружившись ключом на 10 миллиметров, нужно демонтировать три крепежных болта, удерживающих электромотор на корпусе.
    11. Установите новый вентилятор на место старого устройства.
    12. Возвращаем все крепежи на места, соединяем коннекторы, сборку производим в обратной последовательности.

    После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. До включения вентилятора и пропеллер не крутит. Это займет не более 5 минут. Вскоре вентилятор должен выключиться сам. Если он не остановился, выключите мотор. Повторите эксперимент.

    Редко бывает, что после замены вентилятор все равно не работает. Даже если это произошло, это связано с двумя возможными событиями - пострадали другие элементы системы охлаждения или вы приобрели неработающий вентилятор.Увы, учитывая количество подделок на рынке, исключить второй вариант невозможно.

    По желанию владельца ВАЗ-2114 он может быть оборудован кондиционером, позволяющим комфортно все ощущать в эти жаркие летние дни в салоне этой легковой машины. Затем при включении кондиционера необходимо включить вентилятор системы охлаждения двигателя вне зависимости от того, какая температура будет на уровне охлаждающей жидкости. Потому что так работает электрическая схема включения, с кондиционером.

    Но, на тех автомобилях ВАЗ-2114, где нет кондиционера, вентилятор системы охлаждения двигателя должен работать при нагревании антифриза до 101 градуса. Если электродвигатель вентилятора включается и начинает работать даже на непрогретом двигателе, то водителю необходимо будет решить эту проблему.

    Вначале необходимо проверить целостность изоляции проводов, идущих к датчику температуры охлаждающей жидкости (ДПТ), который находится в головке блока цилиндров, на его впускном патрубке.Если они по какой-то причине стали сильно лезть, то вентилятор должен включиться, так как этот ложный сигнал говорит контроллеру о том, что температура антифриза в системе охлаждения двигателя поднялась до 130 градусов. Так как контроллер не знает, что этот сигнал ложный, он естественно включает вентилятор на работу.

    Вторая причина того, что вентилятор ВАЗ-2114 непрерывно работает, может быть связана с «глюком» контроллера, который включает его в управляющий сигнал датчика охлаждающей жидкости, и после снижения температуры антифриза в результате вентилятор работает, отключать не хочет.Это может быть связано с прошивкой контроллера.

    Напряжение на выводах вентилятора охлаждения двигателя подается через контакты реле, которое находится в дополнительном блоке реле, и предохранители, расположенные в ногах переднего пассажира за боковой крышкой, закрывающей переднюю консоль. Если нажать на контакты этого реле, вентилятор включится и заработает сразу после поворота ключа в замке зажигания.

    Если вентилятор включается не сразу, а только после прогрева двигателя и потом не выключается, то причина такой его работы может быть связана с низким уровнем антифриза в системе охлаждения двигателя или с термостатом. неисправность, которая отказывается открывать свой клапан для обеспечения циркуляции жидкости по большому кругу (через радиатор).Проверить это достаточно просто. Откройте капот и на холодном двигателе нужно проверить уровень охлаждающей жидкости. Если он в норме, запустите двигатель, прогрейте его до рабочей температуры и протрите рукой шланг ведущего радиатора.

    На все автомобили с инжектором Двигатель Установлен электрический, а не механический вентилятор. С механикой все было проще ... Электродвигатель вентилятора включается в сеть через реле, а сигнал на это реле выдает блок ЭБУ . Кроме того, в цепи двигателя присутствует предохранитель, подключенный непосредственно к ЭБУ.Если вентилятор охлаждения не работает, на ВАЗ-2114 можно проделать одну уловку: отключить датчик DPET и запустить двигатель. А если вентилятор начинает вращаться, проблема должна быть записана в датчике.

    Чтобы не исследовать разводку «от и до», достаточно посмотреть одно видео. Здесь все уже сделано.

    Диагностика вентилятора охлаждения - поиск неисправности

    Датчиков температуры будет два: один, который подключается к компьютеру.Его надо выключить - второй оставить, как есть.

    Дварм на двигателе 11183

    Отключаем разъем, но сам датчик не разбираем. Далее переводим ключ в положение 1, ну и т.д.

    Что касается электричества, то тут все выглядит сложно: реле вентилятора в одном блоке, а предохранитель - в другом. Нам понадобится предохранитель F5 (20а). Кстати, фанат связан с ним и Клэксоном.

    Монтажный блок 2114-3722010-60 и 2114-3722010-10

    Основной монтажный блок Устанавливается под капотом, а дополнительный - у левой ноги переднего пассажира.

    Дополнительный монтажный блок (вариант 1)

    В дополнительном блоке мы видим три реле. «Главное реле» расположено внизу. И тогда возможны варианты:

    • Реле вентилятора установлено посередине;
    • Также это реле можно настроить.

    Второй вариант показан ниже.

    Дополнительный монтажный блок (вариант 2)

    Кстати предохранитель всегда ставится возле нужного нам реле. Это часть фанатской сети.

    EU выходов блока

    для ЭБУ BOSCH M7.9.7 Выход на реле вентилятора - клемма 68. Команда «Включено» соответствует уровню «0 вольт». На блоках MP7.0 выглядит не проще - клемма 46 подключена к реле, и с нее тоже снят потенциал «ноль».

    Если главное реле выключено, реле вентилятора не смогут работать.

    Вентилятор не работает - поменяй сам

    Попробуйте сделать так: нужно закинуть "минусовую" клемму с анкб (клавиша "10"), а затем отключить разъем мотора.

    Разъем питания вентилятора

    Если теперь снова подключить аккумулятор, одна из двух клемм может быть названа «+12». Теперь можно переходить в Wa-Bank: «минусовый» шнур от вентилятора подключается к «массе» с помощью тройника. Часто на хэтчбеке ВАЗ-2114 вентилятор не работает, потому что неисправна не проводка, а мотор. А затем произведите замену.

    Разборка, все ступени

    Еще раз убеждаемся, что отключили аккум. Отключите разъем, как описано выше.Далее откручиваем две гайки, удерживающие «стопор» (см. Фото).

    Кронштейн упорный над кожухом

    По углам пластиковой рамки четыре гайки. Их необходимо открутить ключом на «10».

    Одна из четырех гаек

    Рама застежки вместе с вентилятором вынимается вверх. Как видите, все просто.

    Установка узла производится в обратной последовательности. Можно заменить мотор, и корпус рамы.

    Артикула

    • 2108-1309010 - кожух;
    • 2109-1308008 (-01, -02) - мотор в сборе с крыльчаткой;
    • 2103-1308010-10 - крыльчатка;
    • 12605571 - Шайба шпальная;
    • 16102311 - Гайка М8.

    Выводы: что именно делать, если вентилятор не работает (алгоритм действий)

    Сначала проверьте, подается ли "плюс" на одну из клемм в разъеме.Затем подключите разъем от «массы», чтобы проверить работу электродвигателя. В некоторых случаях вы можете наблюдать это:

    • Фигурный предохранитель F5 и предохранитель-удлинитель;
    • Реле вентилятора срабатывает, как надо;
    • Исправлен датчик Джтох;
    • Мотор можно включить только подачей потенциала «0 вольт».

    Вывод здесь будет один: развернулся контакт «масс», которым заканчивается вся линия снабжения. Значит вам нужно будет обратиться к автоэлектрику.Все остальные недостатки можно победить сам.

    Элемент F5 может сломаться в результате замыкания кластера. Но тогда разъем не вызывает "+12", что должно сразу мешать.

    Видео пример: Упрощение штатной схемы работы вентилятора (настройка)

    Почему генератор низкого напряжения выдает ВАЗ 2114. Инструменты и материалы. Общий вид генераторной установки

    Генератор ВАЗ 2114 - основной источник напряжения в автомобиле.Именно он вырабатывает электричество при работающем двигателе. Напомним, что аккумулятор нужен фактически для одной цели - для запуска двигателя. Но, как и любой другой узел, может выйти из строя полностью генератор или один из его элементов. А так провести ремонт нужно, причем сделать это можно без особого труда своими руками, не прибегая к помощи специалистов на СТО.

    К сожалению, всегда есть мастера, которые, скажем так, «засветились». То есть ремонтом отечественных автомобилей не берутся, хотя в последнее время к ремонту вполне готовы даже мопеды.Что ж, нам лучше - ремонт своими руками будет намного дешевле. Кстати, если генератор совсем «плохой», есть повреждения крышек, обмоток, ротора, то купить и установить новый будет намного проще. А теперь давайте рассмотрим особенности генераторной установки на автомобиль в целом и плавно перейдем к ремонту конкретно на ВАЗ 2114.

    Принцип работы генератора на автомобиле

    Особенность генератора в том, что он вырабатывает переменный ток.Как ни крути, но при работе этой электрической машины можно получить только переменный ток, и только после этого его можно будет преобразовать в постоянный. Общая конструкция генератора:

    1. Задняя и передняя крышки с запрессованными подшипниками.
    2. Ротор с обмоткой возбуждения.
    3. Статор с силовыми обмотками - именно с них снимается напряжение.
    4. Диодный мост представляет собой трехфазный выпрямитель.
    5. Конденсатор электролитический - для избавления от переменной составляющей тока.
    6. Регулятор напряжения - необходим для точной настройки напряжения питания обмотки ротора.
    7. Угольно-графитовые щетки необходимы для передачи напряжения с реле-регулятора на обмотку ротора.
    8. А остальные комплектующие - кронштейны, гайки, болты, ремень.

    Для нормальной работы генератора необходимы два компонента:

    1. Вращение.
    2. Магнитное поле (постоянное).

    Достаточно вспомнить школьный курс физики - электрический ток появится в обмотке, только если на нее воздействует движущееся магнитное поле.Причем выходное напряжение будет напрямую зависеть от величины этого самого магнитного поля. Следовательно, обмотка ротора является источником постоянного магнитного поля и питается от регулятора напряжения, поэтому на выходе всегда будет одинаковое напряжение.


    С обмотки статора снимается переменное напряжение. Причем обмоток три, они соединены в «звезду». Следовательно, мы получаем на выходе три фазы. Это необходимо в первую очередь для того, чтобы уменьшить пульсации тока в бортовой сети.С помощью диодного моста, в котором расположены шесть полупроводников, выпрямляется ток. Конденсатор отсекает все переменные составляющие. Согласно закону Кирхгофа, электролитический конденсатор заменяется разрывом при работе в цепи постоянного тока и проводником в цепи переменного тока.

    Главный неисправный генератор ВАЗ 2114

    Чтобы сделать ремонт своими руками, необходимо знать основные поломки и методы их устранения. Итак, вот весь список:

    1. Если предохранитель выходит из строя, после тщательной проверки цепи необходимо установить новый.Необходимо установить точную причину, по которой произошел сбой.
    2. При разрыве обрыва убедитесь, что отрицательные провода надежно закреплены.
    3. Если есть проблемы в замке зажигания, проверьте его контакты; если устранить невозможно, замените узел полностью.
    4. Перегоревшая контрольная лампа, установленная в приборной панели, необходима для диагностики цепи питания обмотки ротора. В случае перегорания АКБ ВАЗ 2114 не будет заряжаться от АКБ и вы это не сразу увидите.
    5. При выходе из строя щеток ВАЗ 2114 меняют только в сборе с регулятором напряжения. Последнему ремонту не подлежит.
    6. Если заряд аккумулятора недостаточен, причиной может быть ослабленный ремень.
    7. Гудение и поломка подшипника (обычно в передней крышке) лечится заменой. Благо цена его небольшая, только вам придется практически полностью разобрать генератор ВАЗ 2114.

    Диагностика генератора

    Если зарядка пропала или ее уровень недостаточен, аккумулятор будет получать намного меньше тока, чем необходимо.Следовательно, одного генератора тоже недостаточно для питания всей бортовой сети, и на помощь придет аккумулятор, который через время разрядится. Но даже чрезмерное напряжение еще хуже - из-за него могут перегореть предохранители, лампы, ЭБУ и так далее. Для диагностики генератора ВАЗ 2114 понадобится мультиметр:

    1. Включите зажигание и запустите двигатель.
    2. Если есть повреждение в цепи питания ротора, вы заметите, что лампа на приборной панели горит.
    3. Двигатель необходимо прогреть до рабочей температуры и включить ближний свет фар, магнитолу.
    4. Измерьте напряжение на выводах аккумуляторной батареи. Необходимое условие - частота вращения коленчатого вала должна быть примерно 2500-3000 об / мин.
    5. Если генератор в хорошем состоянии, вольтметр покажет около 13 В (ошибку 0,1 В можно не учитывать).
    6. Выключите свет и радио, напряжение должно возрасти до 14,7 В. Это максимальное значение.

    Проводя диагностику, обязательно обращайте внимание на то, на каких звуках вращается ротор. Очень часто выходит из строя подшипник в передней крышке.


    Влияет на максимальную нагрузку от ремня. Несколько причин, по которым может упасть напряжение ВАЗ 2114:

    1. Ремень генератора ослаблен.
    2. Неисправен регулятор напряжения.
    3. Изношен узел щетки.
    4. Полный износ генератора.

    Обратите внимание, что горящая лампа со значком батарейки свидетельствует о неисправности в цепи питания ротора.Следовательно, в обмотках статора не будет генерироваться ток, поскольку нет вращающегося магнитного поля.

    Как заменить щетку на ВАЗ 2114

    Работа простая, понадобится только отвертка и немного сноровки. Однако ключ не мешает ни «10», ни пассатижам отсоединить клемму от АКБ. Причины замены реле регулятора ВАЗ 2114:

    1. Бесплатно.
    2. Свет в темноте излучает слишком слабый поток.
    3. Снижение стресса.

    Последовательность.


    В электрической системе современного автомобиля важнейшими компонентами являются источники питания. Генератор на ВАЗ 2114 служит для питания всех потребителей бортовой сети. Как и все генераторы, он выдает трехфазное напряжение. Привод генератора - ременной привод от шкива на коленчатом валу двигателя.

    Но трехфазное напряжение не подходит для питания бортовой сети. Для этого в генераторе ВАЗ 2114 устанавливается выпрямительный блок.Он служит для преобразования трехфазного переменного напряжения в постоянное. Скачки на выходе генератора довольно большие, поэтому их уменьшают с помощью регулятора напряжения. Регулятор поддерживает выходное напряжение в диапазоне от 13,2 до 14,7 вольт.

    Конструктивно генератор на ВАЗ 2114 выполнен из двух алюминиевых колпачков. Они расположены в сердечнике обмотки статора. В обмотке статора вращается ротор, имеющий обмотку возбуждения. Без подачи напряжения на обмотку ротора генератор не будет вырабатывать энергию.Питание обмотки ротора осуществляется щеточным механизмом.

    Проверка генератора


    Проверка генератора на ВАЗ 2114 заключается в диагностике выпрямительного блока, регулятора напряжения, обмоток ротора и статора. Выпрямительный блок можно проверить как тестером, так и щупом. Зонд представляет собой лампу на 12 вольт мощностью до 3 ватт.

    Диоды в выпрямительном блоке имеют одностороннюю проводимость. При подаче минуса на анод диода схема не заработает.Следовательно, лампа датчика не загорится. Если он горит, то диод в выпрямительном блоке генератора ВАЗ 2114 пробит. Если поломка обнаружена в одном диоде, то его можно заменить. Данную процедуру выполнить довольно сложно, поэтому многие автомобилисты на генераторе просто меняют весь агрегат.

    Проверка обмоток генератора заключается в поиске короткого замыкания. Тестер подключается поочередно к каждому выводу обмотки и корпуса. При коротком замыкании полностью меняется статор.Стабилизатор напряжения можно проверить с помощью источника питания и лампы на 12 В. К щеткам подключается лампа, и на массовый вывод регулятора и вывод «D +» подается напряжение 12 В. При напряжении 12 В лампа должна гореть. При повышении до 15-16 вольт лампа должна погаснуть. Если он горит при любом напряжении, либо не горит совсем, то это свидетельствует о неисправности регулятора. Его необходимо заменить.

    Ремонт генератора на ВАЗ 2114


    Самая частая неисправность - выход из строя регулятора напряжения.Конструктивно он выполнен как единое целое с щеткодержателем. При износе щеток или выходе из строя регулятора меняется весь блок. Крепится к задней части генератора ВАЗ 2114 двумя болтами. Заменить при отсоединении минусовой клеммы АКБ. Снятие генератора не требуется.

    Замена ремня привода генератора на ВАЗ 2114. Сначала откручиваем гайку на регулировочной планке. После переставляем генератор к двигателю и снимаем старый ремень. Надев новую, оттягиваем генератор от двигателя и, проверяя натяжение ремня (при силе 95 Ньютон, провисание должно быть не более восьми миллиметров), фиксируем положение генератора.Для этого затяните гайку на регулировочной планке.

    Замена выпрямительного блока или его ремонт проводится при выходе из строя одного или нескольких диодов. Для этой процедуры вам придется полностью снять генератор ВАЗ 2114 и разобрать его. При выходе из строя одного или двух диодов можно припаять новые или заведомо исправные. При проведении работ рекомендуется все делать аккуратно, чтобы не повредить корпус агрегата. После пайки диодов необходимо залить их эпоксидной смолой. А когда он высохнет, можно установить на генератор весь агрегат и собрать узел.

    На автомобиле ВАЗ 2114 генератор - это электрическая трехфазная машина, вырабатывающая переменный ток. Внутри него находится блок с выпрямителями, позволяющий преобразовывать ток (три фазы) в постоянный. Чтобы произвести ремонт самостоятельно, необходимо знать устройство генератора и основные поломки, которые могут возникнуть. Поэтому стоит обдумать все по порядку.

    Общий вид генераторной установки

    • Крышки из алюминиевых сплавов. У них есть специальные гнезда, в которые запрессовываются подшипники.На задней крышке есть клемма для подключения аккумулятора и разъем («папа») для подключения к обмотке возбуждения. Также на обратной стороне заглушки установлен конденсатор постоянной емкости. С его помощью подавляются радиопомехи. Щеточный узел установлен в том же корпусе, что и у 2114. Генератор работает за счет того, что в обмотке статора индуцируется ЭДС, индуцированная вращающимся магнитным полем ротора.
    • Статор собран из пластин из специальных марок трансформаторной стали.В нем есть специальные пазы, в которые укладываются силовые обмотки. У каждого есть вывод для подключения к выпрямителю. Крышки прикручены к статору. Обмотка возбуждения находится на роторе. Соедините его с кольцами из меди. Они на валу. Ведущий шкив установлен спереди, а на роторе есть шпоночная канавка.
    • Монтаж диодного блока производится на заднюю крышку изнутри. Он состоит из девяти полупроводников - шести основных и трех дополнительных. Для обеспечения качественного охлаждения полупроводников используются пластины из алюминиевого сплава.А с лицевой стороны, рядом с ведущим шкивом, крыльчатка.

    Технические характеристики


    Краткое описание технических характеристик генератора:

    • Питание обмотки ротора (возбуждение) создается напряжением, значение которого находится в диапазоне 13,2 - 14,7 Вольт. .
    • При нагрузке 10 кг провисание ремня (на длинном участке) не превышает 0,8 см.
    • Генератор для ВАЗ 2114 (его цена в магазинах порядка 4 000–4 500 руб.) Способен выдавать в сеть ток до 80 А.

    Агрегат расположен с левой стороны, привод осуществляется от шкива на коленчатом валу двигателя автомобиля.

    Поломка в механике и электрике


    Такая неисправность проявляется в повышении уровня шума, издаваемого генераторной установкой. Причина - разрушение одного из подшипников. Как правило, та, что в передней крышке - на нее действуют очень большие нагрузки, особенно когда ремень генератора ВАЗ 2114 слишком натянут.По этой причине всегда следует следить за натяжением приводного ремня генератора.

    Что касается электрических пробоев, то они могут проявляться отсутствием зарядного напряжения аккумулятора или его низким (иногда слишком высоким) значением. Чтобы проверить исправность, необязательно снимать генератор с автомобиля. Для этого воспользуйтесь мультиметром. Измерьте напряжение на выводах АКБ ВАЗ 2114. Во время работы генератор должен выдавать около 14 вольт. Если оно 12 вольт и ниже, значит, генератор не выдает требуемого напряжения и требует ремонта.В некоторых случаях неисправность кроется в регуляторе напряжения или изношенных щетках.

    Инструменты для снятия генератора

    Кронштейн прикреплен к блоку двигателя (примерно посередине). Корпус генератора крепится к кронштейну на агрегате с помощью специальной планки. Благодаря ему можно регулировать натяжение ремня. Для снятия генератора понадобится следующий инструмент:

    • (желательно колпачковый и рожковый) с размерами «10», «13», «17», «19».
    • На некоторых автомобилях может возникнуть необходимость повернуть голову на «15».
    • Небольшое крепление или короткая труба.

    Разборка генератора с автомобиля


    При необходимости замены подшипника генератора ВАЗ 2114 необходимо полностью снять агрегат. Сначала обязательно отключите аккумулятор. Без этого ремонт нельзя начинать - короткое замыкание может вызвать возгорание проводки. Затем с помощью ключа на «17» ослабьте натяжение приводного ремня. Для этого откручиваем гайку в верхней части и перемещаем корпус к блоку двигателя.Немного поработаем с электричеством - откручиваем гайку от болта (пин «31») и отсоединяем провод идущий к обмотке возбуждения.

    Внизу генератора крепится крепление с помощью длинного болта и гайки. На последнем есть пластик. Вверху штанга прикручена к статору одной гайкой, а к блоку двигателя - двумя болтами. Все резьбовые соединения откручиваем, чтобы снять генератор. Если резьба застряла, используйте проникающую смазку - она ​​избавит от грязи и ржавчины. Снял генератор вверх - так проще оказывается.Но можно снять и вытащить: на ВАЗ 2114 генератор снимается двумя способами.

    Разборка генератора


    Инструмент:

    • Ключи на «10» и «19».
    • Отвертка крестовая.

    Прежде чем начать, убедитесь, что все детали генератора приобретены. Порядок демонтажа генератора:

    • Отсоедините и снимите пластиковую крышку с корпуса.
    • Отметьте положение крышек и статора относительно друг друга - это облегчит сборку в дальнейшем.
    • С помощью отвертки Phillips открутите два болта, которыми регулятор напряжения крепится к щеточному узлу.
    • Выключите контроллер.
    • Выверните винты крепления блока. Отсоедините от него обмотки статора и снимите узел. Учтите, что конденсатор также демонтируется вместе с ним. С его помощью напряжение генератора ВАЗ 2114 «очищается» от переменной составляющей.
    • Открутите четыре болта, затем снимите заднюю крышку.
    • Зажмите ротор в тисках и открутите гайку со стороны шкива.
    • Снимите переднюю крышку.
    • Визуально оценить состояние агрегатов. Если везде будет сильный износ, придется капитальный ремонт.

    Как определить неисправность?

    Признаки поломки генератора:

    • На панели приборов горит (кратковременно или постоянно) лампа, сигнализирующая об отсутствии заряда - красный аккумулятор.
    • Недостаточный или чрезмерный заряд аккумулятора.
    • Фары светят тускло или заметно мигают, дворники работают нестабильно, постоянно меняют обороты.
    • В АКБ закипает электролит, ярко светят лампочки, иногда горят лампы.
    • Слышны шумы от генератора.

    Это краткое описание проблем, но для того, чтобы отремонтировать генератор в ВАЗ 2114, нужно рассмотреть их более подробно. Стоимость полного ремонта составит не более 1200 руб.

    Поломка щеточного механизма


    Неисправность можно разделить на два типа: поломки щеток или регулятора напряжения.Замена щеток и реле-регулятора производится без демонтажа генератора. Также диагностику можно произвести подручными средствами - парой пальчиковых батареек, батареей, лампочкой или тестером. Стоимость щеточного блока довольно низкая, поэтому можно не проверить, а сразу поставить новый и забыть о проблемах. Но если поняли, то диагностика такая:

    • Подключите питание к регулятору напряжения.
    • Лампа накаливания соединяется с щетками.
    • При напряжении 12-14 вольт лампа светится.
    • При повышении до 15-16 Вольт гаснет.

    Это нормальная работа регулятора. Если при диагностике лампа ведет себя иначе, можно говорить о выходе из строя реле-регулятора. Также стоит отметить признаки износа щеток:

    • В бортовой сети наблюдается снижение напряжения.
    • На зарядку аккум не доходит.
    • Наблюдаются скачки напряжения.

    Сняв щетки, визуально оцените их состояние - если длина меньше полсантиметра, то можете смело выбрасывать. Также обратите внимание на то, как движутся щетки генератора ВАЗ 2114 в пазах - если есть заедания, лучше установить новые или капнуть немного чистого масла. Обязательно оцените состояние контактных колец на роторе, иногда их нужно отполировать. После установки новых щеток требуется несколько минут, чтобы они начали нормально работать.

    Диодный выпрямитель


    Два признака неисправности:

    • Аккумулятор разряжен.
    • Зарядка намного выше чем должна быть.

    Эта поломка может иметь весьма негативные последствия. Если вы сомневаетесь в своих силах, лучше доверить ремонт генератора человеку, который на этом специализируется. Чаще всего выходят из строя два диода, но заменить их проблематично, так как эти детали для генераторов отдельно не продаются.Будет намного проще купить новый и установить его. Замена производится в следующей последовательности:

    • В блоке осуществляется установка контактного болта с втулками и гайками, производится прижим.
    • Исправьте и переустановите все выводы обмоток статора, затяните гайки их соединения.
    • Установите на место болты, которыми крепится блок выпрямителя. Затяните их.
    • Поставить реле-регулятор и затянуть его болты.
    • Установите пластиковую крышку и закрепите защелками.
    • Установите генератор на автомобиль, натяните ремень и проверьте работу.

    Чем заменить генератор ВАЗ 2114?


    ВАЗ 2114 - это автомобиль, который очень часто подвергается доработкам (тюнингу). В первую очередь, конечно, качественную и мощную музыку. Некоторые позаботились о комфорте, сделали установку ксенона, евры, кондиционера. От этого нагрузка на генератор становится выше, «родной» не справляется. Чаще всего замену штатному ищут среди ВАЗов новых моделей - «Калина», «Приора».Замена генератора ВАЗ 2114 довольно проста. Сделать это сможет любой автомобилист, если он умеет обращаться с гаечными ключами. Помимо нового генератора вам потребуются:

    • Ключи рожковые и заглушки на «10» и «13».
    • Гаечные ключи на «17» и «19».
    • Отвертки.
    • Небольшое крепление.
    • Другими словами, все инструменты, которые нужны для удаления установки.

    Порядок замены генератора


    Независимо от того, какой генератор в ВАЗ 2114 вы ставите («Приоры» или «Калина»), процесс замены будет одинаковым.Для замены выполните следующие действия:

    • Отсоедините отрицательный провод аккумуляторной батареи.
    • Снять защиту двигателя.
    • Гаечным ключом на «10» открутите гайку от болта генератора (шпилька «31»).
    • Отсоединить провод идущий к щеткам.
    • Снимите все гайки и болты, которыми картер генератора крепится к натяжной планке и блоку двигателя.
    • Вынуть генератор.
    • Установите новую в обратном порядке.

    Обязательно правильно натяните ремень, иначе подшипник быстро выйдет из строя.На этом работы конец: после качественно сделанного ремонта в генератор нельзя заглядывать минимум три года (или 50 тысяч километров).

    Детали, обеспечивающие электричеством автомобили, называются основными. Генератор ВАЗ 2114 подает питание на всю бортовую сеть автомобиля. Это устройство, как и все генераторы, подает трехфазное напряжение.

    Генератор ВАЗ 2114 состоит из пары кожухов из алюминия. Под крышками находится обмотка статора, прикрепленная к сердечнику.Вращает ротор, снабженный обмоткой возбуждения. При отсутствии напряжения на обмотке ротора энергия больше не вырабатывается. Щеточный механизм используется для подачи питания на обмотки возбуждения полюсов ротора.

    Проверить состояние и неисправность системы

    При выходе из строя предохранителя генератора такую ​​поломку легко исправить, достаточно установить новую деталь. Однако предохранитель просто так не горит. Осталось установить причину.Вот основные из них.

    1. Разрыв цепи, по которой на приборы подается питание. Чтобы выяснить причину, нужно проверить, насколько близко контакт нулевого провода.
    2. Неисправность в замке зажигания. Проверьте плату зажигания.
    3. Перегорела контрольная лампа.
    4. Плохая работа щеток. Для ремонта необходимо заменить щетки генератора ВАЗ 2114. Если контакты окислились, их очищают бензином.
    5. Неисправен регулятор напряжения.
    6. Ремень получил механическое повреждение. В этом случае необходимо заменить ремень генератора ВАЗ 2114.
    7. Произошла поломка подшипника генератора. Выход может быть только один - замена подшипника.

    При неправильной работе устройства многие детали ВАЗ 2114 могут выйти из строя. Последствия выхода из строя генератора всегда непредсказуемы.

    При небольшом заряде АКБ глохнет двигатель.Самое опасное - высокое напряжение. Могу отказаться от регулятора напряжения. Результатом этой поломки станет нарушение работы всей электросистемы ВАЗ 2114. Мощность системы проверяется обычным тестером. При включенном зажигании все лампочки должны гореть на панели приборов. Просто убедившись, что они в хорошем состоянии, можно запустить двигатель.

    Если индикатор реле аккумуляторной батареи все еще горит, можно сделать вывод, что произошла электрическая неисправность. Температура двигателя должна достигать 90 ° C.Затем нужно отключить все устройства, потребляющие максимальное количество энергии. Тестер подключается к аккумулятору. Если при увеличении газа напряжение достигает 14 В, значит, генератор и реле работают нормально.

    Ремонт узлов генератора

    Чаще всего выходит из строя регулятор напряжения. Это устройство подключается к щеткодержателю. При большом износе щеток и неработающем регуляторе напряжения заменяется весь блок. Он прикручен к одной из крышек генератора.Замена выполняется при удаленной отрицательной клемме. Отключение генератора ВАЗ в этом случае не производится. Когда ремень вышел из строя, его нужно заменить. Замена ремня генератора ВАЗ производится в такой последовательности.


    Схема подключения для проверки генератора на стенде: 1 - генератор; 2 - контрольная лампа 12 В, 3 Вт; 3 - вольтметр; 4 - амперметр.

    1. Регулировочная пластина откручивается, для чего ослабляется крепежная гайка.
    2. Генератор подвигается к двигателю, старый ремень снимается.
    3. Устанавливается новый ремень генератора, после чего производится его натяжение. Генератор удаляется от двигателя, ремень перестает провисать. Допускается провисание не более 8 мм.
    4. Положение элемента фиксируется затяжкой гайки.

    Ремонт выпрямительного блока производится при выходе из строя диодного моста. Для проведения такой операции требуется снятие генератора и его полная разборка. Запаяны новые диоды. Все работы необходимо выполнять с особой осторожностью, так как есть риск повреждения корпуса агрегата.Паяные диоды залиты эпоксидной смолой. После его высыхания блок устанавливается на место и собирается вся сборка.

    Снятие и замена агрегата

    Как снять генератор? Для работы необходимо иметь набор гаечных ключей и монтировку. Сначала отключается минусовая клемма, затем снимается защита, после чего откручивается пыльник и открывается доступ к болтам крепления генератора. Полностью снимать пыльник не нужно, можно просто опустить вместе с ним защиту.Далее производится замена генератора ВАЗ в такой последовательности.

      1. Откручиваем болт генератора натяжения ремня.
      2. Устройство перемещается к двигателю.
      3. Снят ремень генератора.


    Разборка генератора: 1 - шкив привода генератора; 2 - кронштейн правой опоры подвески двигателя; 3 - пластина регулировочная; 4 - натяжная планка; 5 - генератор; 6 - кронштейн крепления генератора; 7 - ремень привода генератора

    1. Снимается пластина натяжителя, для чего она откручивается от двигателя.
    2. Штекер отсоединен, клеммы сняты.
    3. Генератор закреплен на оси. Фиксирует гайку. Обычно снять такую ​​ось очень сложно. Поэтому крепление генератора лучше освободить вместе с агрегатом.
    4. Устройство удаляется.
    5. Выкрутить ось. Его нужно аккуратно выбить из сиденья. Для этого можно использовать длинный болт.
    6. Товар абсолютно бесплатный.

    Сейчас замена генератора ВАЗ. Соберите и установите в обратном порядке.Натяжение ремня можно осуществлять с помощью обычного крепления. Ее упирают в двигатель и давят на прибор. Он начинает отходить от двигателя и натягивать ремень. Получив необходимое натяжение, затяните гайку крепления ремешка.

    Натяжение ремня должно быть в пределах нормы. Если он будет слишком слабым, ремень начнет катиться. При сильном натяжении подшипник развалится. Такая поломка иногда приводит к полной замене устройства. В основном натяжение измеряется прогибом ремня.Нормальное его значение - 1 см. При таком напряжении реле всегда будет показывать заряд, а аккумулятор получит необходимый заряд.

    Обзор сообщений на автофорумах свидетельствует о том, что многие владельцы ВАЗ 2114 после поломки заводского устройства склонны выбирать и устанавливать другой мощный генератор. Однако не все знают, какое устройство нужно приобретать, чтобы не производить никаких дополнительных переделок монтажных кронштейнов.

    Профессионалы рекомендуют установить генератор от Припорья, подойдет и генератор Калины, имеющий кондиционер.Эти устройства рассчитаны на 115 А. На заводе этот показатель не превышает 80 А. Следует отметить, что такая замена никак не влияет на реле.

    Проверка генератора на стенде
    Проверка на стенде позволяет определить исправность генератора ВАЗ 2113 и соответствие его характеристик номиналу. В испытуемом генераторе щетки должны быть хорошо притерты к контактным кольцам коллектора, а сами кольца должны быть чистыми.

    Схема подключения для проверки генератора на стенде: 1 - контрольная лампа 12 В, 3 Вт; 2 - генератор; 3 - вольтметр; 4 - реостат; 5 - амперметр; 6 - переключатель; 7 - аккумулятор

    Установите генератор на подставку и выполните соединения, как показано на рис. 7.7. Включите электродвигатель стенда ВАЗ 2113, установите напряжение на выходе генератора 13 В на реостате 4 и доведите частоту вращения ротора до 6000 мин-1. Дайте генератору поработать в этом режиме не менее 10 минут, а затем измерьте ток отдачи.Рабочий генератор должен иметь не менее 80 А.
    Если измеренное значение выходного тока значительно меньше, то это указывает на неисправность обмоток статора и ротора или повреждение клапана. В этом случае необходима тщательная проверка обмоток и клапанов для определения места неисправности.
    Напряжение на выходе генератора проверяют при частоте вращения ротора 5000 мин-1. С помощью реостата 4 установите выходной ток 15 А и измерьте напряжение на выходе генератора, которое должно быть 13.2–14,7 В при температуре окружающего воздуха и генератора ваз 2114 (25 ± 10) ° С.
    Если напряжение не укладывается в заданные пределы, то заменить щеткодержатель с регулятором напряжения на новый, заведомо хорошо, и повторите тест. Если напряжение в норме, значит старый регулятор напряжения поврежден и подлежит замене. И если напряжение все же не попадает в указанные выше пределы, то необходимо проверить обмотки и клапаны генератора.

    Проверка генератора электронный осциллограф
    Осциллограф позволяет точно и быстро проверить исправность генератора и определить характер повреждения по форме кривой выпрямленного напряжения.


    Схема подключения генератора автогенератора: 1 - переключатель; 2 - генератор; 3 - вольтметр; 4 - реостат; 5 - амперметр; 6 - переключатель; 7 - аккумулятор

    Для проверки генератора ВАЗ 2114, ВАЗ 2115, ВАЗ 2113 соберите схему. Отсоедините общий выходной провод трех дополнительных диодов от штекера D + регулятора напряжения и примите меры, чтобы конец отключенного провода не замыкался массой генератора. Подключите провод от аккумуляторной батареи через переключатель 1 к штекеру регулятора D +.Таким образом, обмотка возбуждения будет питаться только от аккумулятора.
    Включить электродвигатель стенда и довести частоту вращения ротора до 1500–2000 мин-1. Выключателем 6 отсоединить АКБ от вывода В + генератора ваз 2113, ваз 2114, ваз 2115 и реостата 4, выставить выходной ток 10 А.

    Форма кривой выпрямленного напряжения генератора: I - генератор исправен; II - сломан клапан; III - обрыв в клапане (обмотка статора)

    Проверить напряжение осциллографа на выводе B + генератора.При исправных клапанах и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубцами. При обрыве обмотки статора или обрыве или коротком замыкании клапанов блока выпрямителя форма кривой резко меняется: нарушается равномерность зубцов и появляются глубокие впадины.


    Схема подключения генераторной системы: 1 - аккумуляторная батарея; 2 - генератор; 3 - монтажный блок; 4 - контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 5 - выключатель зажигания

    После проверки формы сигнала напряжения на выводе B + генератора и его нормального внешнего вида проверьте напряжение на штекере D генератора с отсоединенным проводом от штекера D + регулятора напряжения.Штекер D является общим выходом трех дополнительных диодов, питающих обмотку возбуждения во время работы генератора. Кривая напряжений здесь также должна иметь правильную пилообразную форму. Неправильная форма волны указывает на повреждение дополнительных диодов.

    Проверить обмотку возбуждения ротора
    Обмотку возбуждения можно проверить, не снимая генератор с автомобиля, сняв только защитный кожух и регулятор напряжения вместе с щеткодержателем. При необходимости очистка контактных колец омегой или контрольной лампой, при необходимости проверьте, нет ли обрыва обмотки возбуждения и не замыкается ли она на массу.

    Проверка статора
    Статор проверяется отдельно после снятия выпрямительного блока.
    В первую очередь проверить омметром или с помощью контрольной лампы и аккумулятора, нет ли обрывов обмотки статора и замыкания его катушек на массу.
    Изоляция проводов обмотки должна быть без следов перегрева, возникающего при коротком замыкании в вентилях выпрямительного блока. Замените статор с такой поврежденной обмоткой.
    Наконец, после разборки генератора необходимо специальным дефектоскопом проверить, нет ли короткозамкнутых витков в обмотке статора.

    Проверка клапана выпрямителя
    Исправный клапан позволяет току течь только в одном направлении. Неисправен - может либо вообще не пропускать ток (обрыв цепи), либо пропускать ток в обоих направлениях (короткое замыкание).
    В случае повреждения одного из клапанов выпрямителя необходимо заменить весь выпрямительный блок.

    Цепи для проверки клапанов выпрямителя: 1 - аккумуляторная батарея; 2 - контрольная лампа; 3 - генератор; I - проверить одновременно «положительный» и «отрицательный» клапаны; II - проверить «положительные» клапаны; III - проверка на «отрицательные» клапаны

    Короткое замыкание клапанов выпрямительного блока можно проверить, не снимая генератор с автомобиля, отсоединив провода от аккумулятора и генератора и сняв крышку с задней крышки генератора.Также отсоединен провод от вывода D + регулятора напряжения. Проверить можно омметром или лампой (1–5 Вт, 12 В) и аккумулятором ВАЗ 2115.

    ПРИМЕЧАНИЕ
    Для упрощения монтажа деталей выпрямителя три клапана (с красной меткой) создают на корпусе выпрямленное напряжение «плюс». Эти клапаны «положительные» и они запрессованы в одну пластину выпрямительного блока, подключенного к выходу генератора «B +». Остальные три клапана («минус» с черной меткой) имеют на корпусе «минус» выпрямленное напряжение.Они запрессованы в другую пластину выпрямительного блока, подключенную к земле.

    Сначала проверьте, есть ли закрытие одновременно на «положительном» и «отрицательном» клапанах. Для этого подключите плюс к АКБ через лампу к выводу B + генератора, а минус к корпусу генератора (рис. 7.10, I). Если лампа горит, «отрицательный» и «положительный» клапаны имеют короткое замыкание.
    Для проверки короткого замыкания в «плюсовых» клапанах «плюс» АКБ через лампу подключить к выводу B + генератора, а «минус» - к одной из фазных клемм обмотки статора.Горение лампы укажет на короткое замыкание одного или нескольких «положительных» клапанов.
    Короткое замыкание «минусовых» клапанов можно проверить, подключив «плюс» АКБ через лампу к одной из фазных клемм обмотки статора, а «минус» - к корпусу генератора (рис. 7.10, рис. III). Горение лампы означает короткое замыкание в одном или нескольких «отрицательных» клапанах. Следует помнить, что в этом случае горение лампы может быть следствием замыкания витков обмотки статора на корпусе генератора.Однако такая неисправность встречается гораздо реже, чем короткое замыкание клапанов.
    Обрыв клапанов без разборки генератора можно обнаружить либо с помощью осциллографа, либо при проверке генератора на стенде по значительному уменьшению (на 20–30%) величины выходного тока по сравнению с номинальным. Если обмотки, дополнительные диоды и регулятор напряжения генератора в исправном состоянии, а в клапанах нет короткого замыкания, то причина снижения выходного тока - обрыв цепи в клапанах.

    Проверить дополнительные диоды


    Схема проверки дополнительных диодов: 1 - генератор; 2 - контрольная лампа; 3 - аккумулятор

    Короткое замыкание дополнительных диодов можно проверить без снятия и разборки генератора по схеме. Так же, как и для проверки клапанов выпрямительного блока ВАЗ 2114, необходимо отсоединить провода от аккумулятора и генератора, снять защитную крышку генератора и отсоединить провод от вывода «D +» регулятора напряжения.
    Подключить «плюс» АКБ через лампу (1–3 Вт, 12 В) к выходу «D» генератора, а «минус» - к одной из фазных клемм обмотки статора.
    Если лампа загорается, значит в некоторых дополнительных диодах короткое замыкание. Найти поврежденный диод можно, только сняв выпрямительный блок и проверив каждый диод отдельно.
    Обрыв в дополнительных диодах можно обнаружить с помощью осциллографа по искажению кривой напряжения на штекере «D», а также при низком напряжении (ниже 14 В) на штекере «D» при средней частоте вращения ротора генератора. .

    Проверить регулятор напряжения
    Работа регулятора напряжения заключается в непрерывном и автоматическом изменении тока возбуждения генератора таким образом, чтобы напряжение генератора ВАЗ 2113 поддерживалось в заданных пределах при частоте вращения и токе нагрузки генератора. изменены.

    Проверка на автомобилях Лада Самара 2
    Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15-30 класса точности не хуже 1.0.
    Через 15 минут работы двигателя на средних оборотах с включенными фарами измерьте напряжение между клеммой «B +» и массой генератора. Напряжение должно находиться в диапазоне 13,2–14,7 В.
    В случае систематической недозарядки или перезарядки аккумулятора и регулируемого напряжения, выходящего за указанные пределы, регулятор напряжения необходимо заменить.

    Проверить снятый регулятор

    Схема проверки регулятора напряжения: 1 - контрольная лампа; 2 - вывод на массу регулятора напряжения; 3 - выход регулятора напряжения «ДФ»; 4 - регулятор напряжения; 5 - вывод «D +» регулятора напряжения; А - к источнику питания

    Регулятор в сборе с щеткодержателем, снятым с генератора Лада Самара 2, проверяется по схеме.
    Между щетками включить лампу 1–3 Вт, 12 В. К выводам D + и «массе» регулятора подключить сначала источник питания напряжением 12 В, а затем 15–16 В.
    Если регулятор исправен, то в первом случае лампа должна гореть, а во втором - погаснуть.
    Если лампа горит в обоих случаях, значит в регуляторе пробой, а если в обоих случаях не горит, то либо в регуляторе обрыв, либо нет контакта щеток с напряжением регулятор.Последнее можно проверить, подключив провода от лампы не к щеткам, а напрямую к выводам D + и DF регулятора напряжения.

    Проверка конденсатора
    Конденсатор служит для защиты электронного оборудования автомобиля от импульсов напряжения в системе зажигания, а также для уменьшения радиопомех.
    Повреждение конденсатора или ослабление его крепления к генератору (ухудшение контакта с массой) определяется по увеличению помех радиоприемнику при работающем двигателе.
    Примерно состояние конденсатора можно проверить мегомметром или тестером (по шкале 1-10 МОм). Если в конденсаторе обрыва нет, то в момент подключения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно.
    Емкость конденсатора, измеренная специальным прибором, должна составлять 2,2 мкФ ± 20%.

    Генератор ВАЗ 2114, ВАЗ 2115, ВАЗ 2113

    • - Характеристики генератора
    • - Генераторное устройство
    • - Неисправности генератора
    • - Проверка генератора
    • - Ремонт генераторов

    Узлы электрооборудования ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

    Диагностика электрооборудования Лада 2113.Инструкция по ремонту электрооборудования, стартера, зажигания Лада 2114. Проверка приборов, очиститель, освещение Лада 2115

    .

    ВАЗ 2114 провода ведущие приборной панели

    Может тема битая, но когда начал искать информацию как это сделать, у меня в основном было случайное подключение и статья про подключение новых кнопок на 2110.

    Начну с того, что с недавнего времени стал счастливый обладатель 14 панели за приемлемую цену)

    Собственно этот девайс

    скинул довольно быстро, через полчаса взял старую и такую ​​же, как у этой (проводка и замок остались от carbus версия моей машины :-)), то возник вопрос с подключением щита (с чем собственно справился гугл поиск Информации полно) и методом научной галочки).
    Собственно кончилась самая легкая часть, начался геморрой с подключением парной кнопки внешне загорается, как я уже сказал четкого и адекватного ответа Как чмокать 09 Проводка с этой кнопкой я не нашел (хз может криво искал, но да ладно)))) ну да ладно))) Scientific and Tester Этот прибор удалось подключить.
    Внизу кнопка наружного освещения 2109, распиновка по цветам проводов для удобства)))

    кнопка 2109.

    Теперь кнопка наружного освещения 2114, распиновка по цветам проводки 2109)))


    Контакты A и E необходимо замкнуть друг с другом, чтобы загорелась кнопка включения света)

    Перейдите к кнопкам обогрева стекол 2109 и противотуманным фарам, колодки этих кнопок выглядят одинаково

    где 1, 2 замыкаются на включите контактную кнопку, A, B - подсветка кнопки (включается с габаритами) C, D - отдельный провод для индикации активности кнопки (находится отдельно от основной площадки).

    Для начала такая схема (в принципе простая, ищем кнопку нужно видеть цвет проводов и прикрутить к новой кнопке)


    Простите за подписи клювов выше, подписал для себя за отсутствие цветного принтера)))))

    Ну собственно распиновка кнопок 2114 (противотуманки и обогрев подключены поровну)

    а, в - индикация кнопки (горит с габаритами), C, D - индикация активности кнопки (загорается при включении).

    Ну а подключение БСК 2114 к проводке 2109

    начнем с распиновки клемм.

    Клемма БСК 2109 (9 Пиновая)


    1 Предохранитель устройства защиты (не подключен, наверное не нужен :-))))
    2 к выводу зажигания
    3 Масса (черный провод, для навигации по земля)
    4 к датчику уровня жидкости втулки
    5 к датчику уровня масла
    6 к датчику охлаждающей жидкости
    7 к датчику уровня тормозной жидкости
    8 к датчикам износа тормозной системы
    9 Контрольные лампы реле

    И клемма BSK 2114 (13 Pinuse)


    1 Уровень масла
    2 к датчику охлаждающей жидкости
    3 к датчику уровня втулки
    4 ремня безопасности (если нет, то фиг с ними :-))))
    5 к датчикам износа тормозных тяг
    6 Водительские двери Congors
    7 Пассажирские двери Congre
    8 Salon Flafth Turning Chain
    9 ключ в замке зажигания (у меня старый замок, который меня не волнует вставленный ключ, поэтому я удалил 9 контакт с оранжевым проводом красного колодка (постоянный +) я знаю, что это не правильно т, а что делаешь)
    10 Реле контрольных ламп
    11 Масса
    12 хз (не используется)
    13 к выводу зажигания

    путем подключения БСК 2114, из-за того, что у меня неправильный замок и 9 клемм У меня сняли постоянный + на красном блоке, БСК начинает работать после запуска двигателя.

    Бродит по Google Scheme Connection BSK 2114 в 2109, но если подключиться к той схеме, стартер продолжает крутить даже после того, как вы выбросили ключ.
    Вот схема

    это связано с тем, что 9 и 13 контакты замкнуты между собой, что видимо не правильно, и на самом деле по этой схеме у меня не получилось подключить (((поэтому проще распечатать растрировку обеих туфель.

    Ну и в эпилоге провода короткие и их нужно удлинить, не полениться и воспользоваться паяльником и термоусадкой, да, времени больше, но зато будет посмотри получше)))

    п.S. Если кто знает, как сделать так, чтобы БСК работал со старым замком, сразу при повороте ключа и не вызывал никаких косяков, стартер постоянно крутится, пишите в комментариях.

    Ну в принципе и все, сегодня пробежал и проверил)

    die Achtung: Дополняем статью, проблема с БСК решается накиданием 13 колодок на постоянный плюс на красный блок (оранжевый провод) ровно тот же провод который идет к 9 контакту БСК)

    Автомобиль ВАЗ 2114 разработан на базе модели ВАЗ 21093 и является улучшенной версией.Появился внешний вид обновленных моделей, система обогрева приборных панелей, электрические стеклоподъемники, рулевое управление и регулируемая рулевая колонка. Коснулись доработки и электрической части машины, в частности проводки.

    Детали электропроводки

    Однопроводная схема (применительно ко всей электропроводке) имеет выводы потребителя и истока, замкнутые на корпусе автомобиля. Корпус ВАЗ 2114 и есть второй разъем.

    Электропроводка включает в себя следующие компоненты:

    • Блок-фара.
    • Фара противотуманная.
    • Индикатор температуры.
    • Корпус монтажного блока.
    • Электродвигатель вентилятора в системе охлаждения двигателя.
    • Колодка подключена к группе зажигания.
    • Лампочка распределительного щита.
    • Разъем электродвигателя заднего дворника.
    • устройств.
    • Контактная площадка подключения сигнального сигнала.
    • Электромоторы дворников передние.
    • Корпус сигнального громкоговорителя (ССУ).
    • Индикатор, показывающий объем воды в омывателе для стекол.
    • Индикатор режима передних тормозных колодок.
    • Индикатор количества масла.
    • Корпус генератора и стартера.
    • Фара заднего хода.
    • Световой индикатор смазки под давлением.
    • Корпус мотора очистителя лобового стекла.
    • Корпус лампочки под капотом.
    • Индикатор температуры охлаждающей жидкости двигателя.
    • Аккумулятор.
    • Блок реле противотуманных фар Авто.
    • Индикатор охлаждающей жидкости.
    • Проводка датчика тормозной жидкости

    Автоматические выключатели

    На самом деле всегда проводка ВАЗ 2114 замыкается на флисовые предохранители. Такие предохранители защищают не только схему генератора и подзарядные устройства, механизм силового агрегата машины, а также реле обмотки от размыкания.

    Перед заменой вышедшего из строя предохранителя цепи питания необходимо выяснить причину перегрузки проводки, а также ее устранение.Поиск причины будет намного проще, если вы предварительно ознакомитесь со следующими материалами. Ниже приведен список предохранителей и их цели.

    Данные (название предохранителя и защищенная электрическая цепь) демонстрируют полный список Все типы предохранителей проводки. Для каждой машины их количество может отличаться.

    В дополнение ко всем вышеперечисленным предохранителям, находящимся в монтажном блоке, есть еще 3 предохранителя. Эти предохранители расположены под полкой магазина. Вот контроллер и схема реле, с помощью которых осуществляется управление.силовой агрегат ВАЗ 2114.

    Долго искал эту торпеду, т.к. наш город маленький и найти сложно. В итоге купил в Ярославле за 2000р в сборе

    Принес

    домой и на следующий день начался процесс установки. Сначала привез каркас в салон



    и прикрутил, прикрепил на 4 болта на мой взгляд (торпеда понравилась тем, что крепления там металлические, в отличии от ВП)


    Прикрутил и попробовал "торчать", сел как прикол).Сам мозг прикрепил так


    Вот посмотрел установлен =)


    Далее начал заниматься проводкой, не скажу, что до этого особого опыта у меня не было. Сначала в какие-то воткнул, там все всплыло белые проблемы, потом всякие кнопки и все такое. Процесс не остановился, я уже был в предвкушении старта) Сразу не помню точно или нет Купил замок зажигания от ВАЗ 2110 нового образца (старый приделать не смог).Все вставил ключ в замок ... Не включается бензонасос, я так понимаю, скорее всего проводку с мозгом не соединял, я так выгляжу. Стал искать в проводке разъем идущий на контроллере, нашел что-то похожее (по схемам разобрался, куда выходить), но мне почему-то не подошло, в дальнейшем выяснилось, что это стоит проводка торпеда от машины с бош 7.9.7 (щас точно не помню). Такой был разъем от старой проводки


    и так из нового


    Схемы рисков в инете нашел как скрестить эти 2 проводки) Вот собственно сама схема (добавлено)

    А вот еще схема пилота старого полюса и нового


    Пробовал и на АЗС "сори") ключ на старт... не крутит стартер. Так долго думал и не понял почему, округлил) Придя домой начал рыться в инете в рандомировании этой проблемы, так как в дальнейшем была какая то проблема с релюшами, если воткнуть реле от ВАЗ 2109 , он не скручивается и пришлось замкнуть провода по прямой (щас так иди). Тоже не подошел разъем печки, но я запросто его переделал (думаю, не возникло бы вопросов, как когда бы он увидел в чем разница).Еще проблема заключалась в том, что цвет некоторых проводов на схеме не совпадал с реальностью (так что лучше пересчитать все провода, цифры максимально совпадают). За время установки научился меньше разбираться в электрике и пользоваться тестером)

    Четырнадцатая модель «Жигулей» представляет собой модификацию «девятки». Следовательно, схема подключения ВАЗ 2114 аналогична схеме ВАЗ 21093. Однако окна, доработки появились и в более поздней модели. приборная панель и другие факторы, которые не могли оставить след на схеме электрооборудования.

    Причины отказов, которые генерирует проводка автомобиля

    Став владельцем железного коня, невольно становясь мастером ремонта и ввода в эксплуатацию. Бывают редкие случаи, когда машина абсолютно по любому вопросу сразу уходит в СТО. Так получилось, что в российских машинах по крайней мере общие технические вопросы решает непосредственно владелец. Отдельный пункт работы - электросеть автомобиля и вмешательство в его работу. За годы и доработки авто просто обмотали проводами, и это связано с большим количеством опций комфорта, которые машина приковывала.Четырнадцатая модель не стала исключением.

    Помимо базового комплекта (осветительные приборы, пульт управления и др. Приборы) в автомобиль поступило дополнительное электрооборудование: датчики температуры воздуха, стеклоподъемники, замки замков и многие другие электро зависимые элементы.

    Бывает, что какая-то мелочь случается в самый неподходящий момент и мешает комфортному и безопасному передвижению. Поэтому в бардачке каждого автовладельца обязательно должна быть схема электрооборудования автомобиля в цветном исполнении, инструмент для работы с проводкой (на крайний случай обычный канцелярский нож) и изолента.

    Общая информация по электромонтажу

    Развернутая электросхема ВАЗ 2114 на первый взгляд приводит в недоумение: ловишь себя на мысли, что обычному смертному в этой «паутине» не дано. Но пара минут сосредоточенного просмотра «Карты сокровищ» - и общий принцип Системы уже приближаются. Возможно, электрик - это не вопрос, требующий всестороннего обучения, а в том, чтобы выяснить и устранить причину появления лампочек или самостоятельно заменить пару проводов.

    По сути однопроводная схема ВАЗ 2114 построена так, что выводы минусовых контактов замыкаются непосредственно на кузове. При работе с электриком также стоит учитывать, что все элементы, за исключением некоторых, например, подзарядки автомобильного генератора, замыкаются на предохранители.

    Скорее всего, возникшую проблему можно решить банальной заменой предохранителя. Однако для начала все же стоит выяснить и устранить проблему, которая привела к перегрузке.

    Изменения в схеме разводки 14-го

    Имея общую базу с «девяткой», четырнадцатый ранее оснащался заимствованным от модели ВАЗ 2111 восьмикварцевым двигателем объемом 1,5 л с инжектором. Чуть позже ему на смену пришла версия ВАЗ 11183-1000, соответствующая стандарту Евро-3. ВАЗ 2114 Инжектор получил более мощный двигатель, и это одна из причин того, что проводка ВАЗ 2114 тоже поменялась.

    Узлы Инновации
    В наличии Теперь проводка для подключения к электронному коммутатору.Также появился жгут для подключения к клемме модуля зажигания. Замена высоковольтных проводов потребует дополнительного внимания, ведь подключение подключения зависит от года выпуска автомобиля. Чего только стоит то, что до 2004 года устанавливались модули зажигания 4-х контактные, а после - 3-х контактные.
    Подключение клапана адсорбера к контроллеру системы впрыска также дало дополнительный дополнительный элемент. Адсорбер - электромеханическое устройство, предназначенное для вентиляции и удаления конденсата в газовом резервуаре.
    Осложнения коснулись салонной части. Торпеда получила доработки в виде внешнего вида БК (бортовой компьютер), новой приборной панели и изменения положения бардачка.

    Сложная электрическая мощность четырнадцатой модели - не только следствие расширения функциональности. Инженеры АвтоВАЗа заложили дополнительный потенциал в виде вариантов обогрева наружных зеркал заднего вида и обогрева сидений.

    Как поставить панель от 2114 на 2109

    Тема сегодняшней статьи довольно интересна. Это установка панели ВАЗ 2114 на ВАЗ 2109 (карбюратор) и другие эксперименты с приборной панелью Девятка.

    Мы не будем говорить о таких вещах, как оправдание данных действий. В конце концов, каждый автовладелец решает, как будет выглядеть его машина. Но все же с уверенностью можно сказать, что выглядит намного лучше, чем родная панель и торпеда от ВАЗ 2109.

    Сразу скажем - установка европанели на ВАЗ 2109 (карбюратор) процесс очень хлопотный, и для начала необходимо.

    Во-первых, разница в проводке. И надо в инструкции и распиновке вникать. В противном случае он может не полететь.

    По цене установка торпеды ВАЗ 2114 на ВАЗ 2109 (карбюратор) может затянуться от пяти до десяти тысяч рублей в зависимости от того, где вы ее купите и кто будет задействован в установке. Новинка из целлофана может быть дороже.

    Насколько сложен этот процесс, если вы делаете его самостоятельно, зависит от того, насколько хорошо вы разбираетесь в автоэлектрике. Да и по электрике как таковой. Возможно, действительно надо что-то в проводке переделать. Редко бывает, что все делается и начинается с нуля, особенно если речь идет о любом другом тазе. Также при таком ремонте необходимо заглянуть внутрь, чтобы снова случайно не допустить ошибку.


    Скорее всего, придется переделывать проводку и менять монтажный блок.Некоторые специалисты рекомендуют устанавливать проводку от.

    Установка панели приборов ВАЗ 2114 на ВАЗ 2109 (карбюратор) делает салон вашего автомобиля более современным, «новее». Вы можете заменить рулевую колонку, чтобы сохранить ощущение целостности изображения.


    Красивее и современнее требует своих затрат. Так что придется потратить достаточно времени и сил на то, чтобы привести его в порядок, заменить проводку и все правильно подключить.

    Тюнинг ВАЗ 2108 (тюнинг восьмерка) своими руками Сделай сам

    Карбюратор Солекс 21083 и его устройство

    Новые авто до 500000 рублей в хорошей комплектации

    Так вот, сразу скажу, что фото мало, т.к.. = (
    (Спасибо Сереге (Sega535) за то, что поделился этим сайтом!)

    Расскажу все по порядку.
    Когда сдавал на права учился на ВАЗ 2106, думал, что первый машина будет шестерка ...) Но поездив с другом на его 99, она мне понравилась больше! Ну собственно была мечта про 99.
    Я мечтал о ВАЗ 21099 с европанелью! Так получилось, что купил с высокой панелью, но это поправимо;)
    Так она и была)

    В один удачный день я встретил человека, который продавал запчасти ВАЗ 2114.Поговорили с ним о продаже европанели - и он согласился, на следующий день она у меня была. =)

    Что получилось:
    - Европанель
    - Панель приборов (VDO с 2-мя экранами)
    - Жгут проводов на Европанель
    - Крышка рулевой колонки.
    - центральная консоль
    - воздуховоды
    - две пластиковые накладки (по бокам печки).
    - Крепления железа
    - Кнопки
    - Обшивка дверей

    За все это отдал 2000 руб. =)

    Работа началась.
    Летом в свободное от работы время клеил европанель.


    - 3 листа СТП - 450 руб.
    - 1 кв. Метр Битопласт - 150 руб.

    В панели проклеены все пластиковые и СТП воздуховоды, все стыки пластика проклеены битопластом.

    Звукоизоляция.
    Осенью снял верхнюю панель, снял печку, заменил кран отопителя (как бегал), снял проводку.
    Очистил от пыли весь моторный отсек, промыл, протер и затупил до шумоизоляции моторного отсека.

    Что мне для этого понадобилось:
    - 7 листов СТП - 1000 рублей
    - 2 кв. Метра Сплена - 400 рублей
    - Галоша бензин (Для обезжиривания) - 50 рублей
    - Бумажная лента - 50 рублей

    Проклеил весь двигатель отсек и днище к сиденьям СТП.



    Второй слой приклеен Splen, также к сиденьям. К сожалению фото = (
    Частично проклеил стыки печки СТП и битопласт, восстановил демпфер.
    Эта работа с проклейкой затянулась на 2 дня ...

    Установка европанели.
    - Проложил жгут проводов, предварительно разложив какие фишки куда.
    - Через правую переднюю дверь вынесен в панель автомобиля.

    В районе рулевой колонки на панели есть железные крепления к ней, и так эти крепления крепим так, чтобы они оказались под рулевой колонкой.

    Затяните два винта справа и два слева.(1 там проушина, 2 снизу)
    Панель встала ровно, печка и воздуховоды совпали.

    Приступаем к подключению проводов.
    На всю проводку хватило, ничего удлинять не пришлось. Каждая фишка была на своем месте.

    Проверил поворотники, фары, габариты, дворники, печку и т.д. Все исправно работает.
    В замке зажигания будет рядом с проводами микросхема реле, реле должно быть установлено, иначе печка работать не будет.(У меня было)

    Решил попробовать завести двигатель. Вставил ключ в замок, повернул: Зажигание работает, включаю стартер - панель тухнет, стартер не крутится ... Что-то подумал с замком зажигания.
    Ну некоторые просто обходят эту проблему, покупая выключатель зажигания от ВАЗ 2110.

    Решил эту проблему перетасовкой проводов в замке зажигания. - Это сработало. Двигатель заводится.

    При включении зажигания заметил, что ДУТ (Датчик уровня топлива) ничего не показывает.

    При сравнении схем оказалось:
    1. В 2114 ДУТ подключается к панели напрямую в обход монтажного блока.
    2. В 2109 ДУТ подключается к панели через блок монтажного блока: контакты 5,6 Х9 переходят к контактам 11,12 блока Х2. Розовый провод - это прямо ДУТ.

    И я до сих пор удивлялся, почему у меня в жгуте была одна колодка с розовым проводом, которая не была подключена. Это просто указатель уровня топлива. Я подключил его напрямую к розовому проводу, идущему от ДУТ.- Это сработало.

    Снял трос спидометра. Подключил электронный датчик скорости. - Спидометр рабочий.
    Из датчика выходит 3 провода: +, - и управляющий. Подключил все к красной микросхеме, которая идет к панели приборов.

    Подключение: + подключено, появляется при включении зажигания, - подключено к черному проводу, управление подключено к серому проводу.

    Потом собрал переднюю часть. Вот что случилось в итоге.


    Вот так вот.

    Плюсы:
    1.Внешний вид.
    2. Не гремит, не отваливается, не разваливается и т.д.
    3. Очень нравятся воздуховоды. Передние боковые стекла и лоб очень хорошо продувают.
    4. Сижу за рулем и как будто в новой машине.
    5. Все приборы видны, четкие.
    6. Управлять магнитолой удобнее.

    Минусы:
    1. Пришлось повозиться, но в принципе если не шуметь, не разбирать салон, день-два можно обойтись без проблем.Но это того стоит!

    Удачи с установкой!

    Добрый день.
    Предлагаю вам послушать мой вариант вкорячивания евроторпеди в карбюраторную девятку.

    Весь процесс установки торпеды можно разделить на две части:
    1. Механическая - то есть все, что связано с размерами, сборкой, креплением и т. Д.
    2. Электрическая - другими словами, подключение всей электрики. панель.

    Итак, перед нами ВАЗ 21093 с карбюратором и низкой панелью.По объявлению нашел б / у панель 2114 практически в сборе. В комплект входят:
    1. Торпеда (2 бардачка) ;
    2. Щиток щитка;
    3. Заглушка откидной створки панели;
    4. Ящик для мелочей + пепельница;
    5. Комбинация приборов (2 окна) ;
    6. БСК (твитер) ;
    7. Экраны консоли (левый и правый) ;
    8. Поперечины крепежные (4 шт.) ;
    9. Накладка перекрытия тоннеля;
    10.Пепельница вернулась;
    11. Воздуховоды (в панели + салон 3 шт.) ;
    12. Мелочи (скрутки, пуговицы, фибры, шурупы, скобы и др.) ;

    За такой набор отдал 7 тыс. Руб.
    Дополнительно куплено:
    1. Рулевая колонка 2114 - 3 тыс. Руб .;
    2. Кожух рулевой колонки 2114 - 300 руб .;
    3. Ремни безопасности передние 2114 - 500 руб б / у;
    4. Электропроводка под торпеда - 1 тыс. Руб. (на бирке карб) ;
    5.Монтажный блок 2115 - 2,5 тысячи рублей;
    6. Замок зажигания 2110 - 500 руб .;
    7. Мелочи (реле, провода, клеммы, контакты и т.д.) - около 200 руб.

    Общая смета закупки составляет 15 тысяч рублей . Если брать не б / у, а новую панель приборов Ваз 2114, то сюда прибавьте около 5 тысяч рублей.

    Итак, начнем сборку с пункта 1.
    Для начала все тщательно промываем.
    Начнем с определения размеров воздуховодов как внутри панели, так и в салоне.Ведь ни для кого не секрет, что они соединяются и скрепляются таким замечательным образом, что продувают и откачивают там, где это вообще не нужно. Я использовал поролон и скотч «Момент». Поролон наклеивали с небольшим допуском по краям деталей для лучшего уплотнения, а затем перематывали по всей поверхности скотчем в несколько слоев.




    Кроме того, я склеил стык панели и воздуховодов вверху и стык обогревателя с воздуховодом кабины внизу, все по той же технологии:


    Затем обклеил пластик панели в местах соприкосновения ее деталей - торпеду, бороду, бардачок, все крышки и торцы панели (скрип на обшивке двери) :




    С кол.Переходим к панельным креплениям. Для крепления торпеды 2114 к кузову 2109 отсутствуют две шпильки в начале тоннеля пола и две шпильки на его конце (для крепления облицовки тоннеля пола) . Путем проб и ошибок сделал несколько переходников на существующие светильники:


    В случае с крепежом для прокладки тоннеля пола пришлось повозиться - он не встал на место из-за крепежа для ответки ремней безопасности передних сидений. В итоге слишком сильно вырубил, и взял ответки вместе с комплектом ремней от 2114 и прикрутил их к сиденьям ШС.О сборке последнего можно прочитать. Очень качественный редизайн стоковых сидений - дешево и сердито. Вернемся к настилу. Преобразования выглядели так:


    Отрезаем лишнее


    Прикручиваем переходник

    Напоследок про монтажные "ушки" на рулевую колонку. Они крепятся на 2-х болтах и ​​2-х шпильках - но все они оказались короткими. Заменил болт на более длинный, но шпильки не менял, а если порвать резьбу? Как выход из ситуации - вырезать бороздки от «ушей».Рабочий процесс:




    А теперь поговорим о нововведениях.
    Во-первых, в передних дверях установил электростеклоподъемники, но пуговицы в бороде выпилил, рядом с пепельницей. Кнопки всего две - дойдут обе сидящие впереди, не нужно проводить провода в двери и вешать доп. кнопка для водителя.

    Во-вторых, поставил блокировку, а вместо регулятора уровня подсветки поставил кнопку. Последний, в свою очередь, поставил на место управление гидрокорректором, а сам корректор исключил в принципе, потому что в поставленных фарах этого вообще не предусмотрено.


    И в-третьих, поставил рукоятку воздушной заслонки вместо штатного иммобилайзера. Комфортно и красиво, моё мнение.

    Завершили ручную сборку. Переходите к шагу 2 - возитесь с электриком.
    По сути - ничего сложного. Когда я только начал эту работу, мои знания в области электротехники стремились к нулю. Но ничего, практика помогла юному дарованию узнать, что такое чистка, пайка, термоусадка, контакт, цепь, звон ... и много других страшных слов 🙂

    Доработки по электрике для карбюраторной машины с невысокой панелью выглядят как следует (не забываем, что проводку к европанели я брал с карбюратором) :

    Во-первых, это панель приборов.
    1) Подключаем напрямую датчик уровня топлива (ДУТ) т.к. в первых Самарах он подключается через монтажный блок;
    2) Вместо обычного троса спидометра устанавливаем датчик скорости 2110-3843010-18 и перекидываем провода от него на щиток;
    3) Подключите датчик температуры окружающей среды к экрану. воздуха;
    4) Направьте провод от концевого выключателя всасывания.

    Во-вторых, БСК. В первой Самаре ограничители дверей привязаны к освещению салона. На второй Самаре, то есть с европанелью, концевые выключатели идут на монтажный блок и потом на этот БСК.Поэтому сигнализирует об открытых дверях.

    В-третьих, замок зажигания. Стандартная девятка не подойдет. Покупаем замок с десятками (2110-3704010-30) , который идеально вписывается в новую проводку.

    В-четвертых, необходим монтажный блок на четыре, типа 3722010. Есть несколько типов. У некоторых есть катушка Карлсона, а у других нет. В первом случае с его подключением придется немного поработать. У меня был блок второго типа (2115-3722010-08), где ничего придумывать не пришлось.

    Пятое, капюшон. В связи с установкой нового блока предохранителей необходимо переделать подключение датчика тормоза. В мои девять лет он заперся на мессе. Нужно плюс переставить.

    С электрикой учтены основные моменты.
    Мой вариант установки торпеды 2114 не претендует на точность и правильность, т.к. без косяков никуда.
    Оцените, пожалуйста, проделанную работу!

    Полную версию статьи со всеми комментариями можно прочитать.


    Электросхема ВАЗ-2114. Устранение неисправности своими руками

    Электросхема ВАЗ-2114 была реализована максимально просто. Функцию провода, передающего отрицательный полюс мощности, выполняет кузов автомобиля. Эта схема используется в большинстве современных автомобилей. В конструкции электропроводки отсутствуют сложные узлы, самостоятельное обслуживание и ремонт под силу каждому водителю. Главное - уметь разбираться в электрических схемах.Необязательно знать наизусть все провода и конкретный узел, за который они отвечают. Необходимо уметь ориентироваться в сложных сплетениях проводов.

    Основные характеристики

    Основная особенность электросхемы ВАЗ-2114 заключается в том, что необходимо подавать питание на все узлы, обеспечивающие впрыск топлива:

    1. Электробензонасос.
    2. Форсунки в топливной рампе.
    3. Сенсорная система.

    Также питание подается на электронный блок управления и системы зажигания.А на 8-клапанных двигателях устанавливались только модули зажигания, которые, по сути, представляют собой выключатель со встроенными катушками (их всего две). Но на 16-клапанных двигателях ставят по одной катушке на каждую свечу. Эта схема более совершенна, так как при выходе из строя катушки выйдет из строя только один цилиндр.

    В основе всего автомобиля лежит дизайн предшественника ВАЗ-2109. Та же форма кузова, применены элементы подвески, зажигания и топливоподачи, даже задние фонари такие же. Но есть существенные отличия в конструкции двигателя, коробки передач.Новая европанель выглядит намного привлекательнее. В нем используются более привлекательные датчики и другие устройства.

    Схема подключения автомобиля

    Общую схему подключения ВАЗ-2114 можно разбить на несколько составляющих:

    1. Система наружного освещения.
    2. Система зажигания.
    3. Подача топлива.
    4. Управление двигателем (датчики, исполнительные механизмы и блоки управления).
    5. Запуск двигателя (стартер).
    6. Электропитание (аккумулятор и генератор).
    7. Системы дополнительного оборудования - дворники, омыватель, печка, подогрев зеркал, сидений и стекол, прикуриватель и др.

    Абсолютно все цепи, которые подключаются к аккумуляторной батарее, защищены плавкими вставками (предохранителями). Они устанавливаются в монтажный блок под капотом (как и у предшественника ВАЗ-2109).

    Переключение происходит с помощью электромагнитного реле. Они позволяют избавиться от протекания большого тока на кнопки при включении мощных потребителей. Причина в том, что при прямом переключении больших токов происходит разрушение кнопок и возгорание контактов. В этом плане электромагнитные реле намного надежнее.

    Система запуска двигателя

    На схеме подключения ВАЗ-2114 (инжектор и карбюратор, если в системе питания есть стартер). С его помощью запускается двигатель. При этом источником питания служит аккумуляторная батарея.

    Пускатель состоит из следующих компонентов:
    1. Обмотка статора (неподвижная часть).
    2. Обмотка вращающаяся (возбуждение).
    3. Bendix - предназначен для механического соединения ротора стартера и венца маховика с коленчатым валом. Он состоит из ведущей вилки, муфты свободного хода и шестерни.
    4. Реле Retractor - приводит в движение бендикс и силовые контакты.
    5. Крышки, щетки в сборе и другие детали.

    Как работает стартер?

    Стартер питается от аккумулятора напрямую - от верхней клеммы втягивающего реле идет провод к плюсовой клемме аккумуляторной батареи. Работа системы запуска происходит по следующей схеме:

    1. При повороте ключа зажигания питание подается на все компоненты топливной системы, компьютер.
    2. Когда ключ находится в положении «Пуск», на управляющий выход тягового реле подается питание.
    3. Втягивающие устройства обмотки создают магнитное поле, которое заставляет сердечник двигаться.
    4. Силовые контакты замыкаются, и ротор начинает вращаться.
    5. Бендикс при этом перемещается по оси ротора, а шестерня входит в зацепление с венцом на маховике.
    6. Коленчатый вал начинает вращаться, топливо впрыскивается в камеры сгорания и на электроды свечи подается высокое напряжение.

    Так работает вся система запуска двигателя любого автомобиля, в том числе ВАЗ-2114.

    Конструкция генератора

    Второй источник энергии в любом автомобиле - это генератор. Он необходим для питания всех потребителей при работающем двигателе. Генератор состоит из следующих частей:

    1. Роторная обмотка возбуждения.
    2. Контактные кольца на роторе.
    3. Подшипники.
    4. Передняя и задняя обложки.
    5. Обмотка статора.
    6. Регулятор напряжения.
    7. Шкив с крыльчаткой.
    8. Диодный блок.
    9. Конденсатор.
    Конструкция апробирована, также используется во всех современных автомобилях. Генератор занимает центральное место в проводке ВАЗ-2114. Схема его подключения довольно проста (см. Выше) - провод идет от силового контакта к плюсу аккумулятора. Благодаря генератору поддерживается оптимальный уровень заряда батареи и электроснабжение всех потребителей.

    Как работает генератор?

    При остановленном двигателе питание подается на обмотку ротора.Следовательно, вокруг него есть магнитное поле. Но поскольку ротор не вращается, поле неподвижно. Следовательно, одно из требуемых условий работы генераторной установки не выполняется - магнитное поле должно быть постоянным и подвижным. Все условия выполняются только тогда, когда стартер начинает раскручивать коленвал. В этом случае генератор вырабатывает напряжение, подаваемое на аккумулятор.

    Но конструктивная особенность любого автомобильного генератора в том, что вырабатывается переменный ток.Причем на выходе появляются три фазы, и для питания всех потребителей нужен переменный постоянный ток. В противном случае вся проводка субпанелей ВАЗ-2114, схема которой представлена ​​ниже, просто сгорит.

    Для выпрямления переменного тока используется блок полупроводниковых кремниевых диодов. Конструкция трехфазного генератора на выходе использована по одной простой причине - пульсации намного меньше. Выход выпрямителя - конденсатор - с его помощью вы избавитесь от всей переменной составляющей тока.

    Работа регулятора напряжения

    Но есть одна огромная проблема - в зависимости от частоты вращения коленчатого вала генератор может генерировать напряжение от 10 до 30 вольт, и такой разброс недопустим. Поэтому необходимо стабилизировать напряжение на одном уровне - 12 В. На самом деле, конечно, генераторы выдают немного больше - 13,6-14,6 В. Только в этом случае аккумулятор будет заряжаться нормально. Стабилизировать выходное напряжение можно, но проблема в том, что потребление тока очень велико.

    А стабилитрон должен иметь немалые габариты, соответственно, и стоимость. Но гораздо проще стабилизировать мощность обмотки ротора. Если приложенное к нему напряжение стабильно, то магнитное поле не изменится ни при каких обстоятельствах. Делается это с помощью регулятора напряжения. Максимальный ток потребления обмотки возбуждения не более 2 А. Конструктивно регулятор интегрирован с щеточным узлом.

    Электронный блок управления

    Очень сложна схема подключения ЭБУ ВАЗ-2114, так как она соединяет большое количество датчиков и исполнительных механизмов.

    Электронный блок управления является «мозгом» всей системы, он состоит из следующих компонентов:
    1. Корпус выполнен из пластика и металла.
    2. В основе схемы лежит микроконтроллер.
    3. К входам микроконтроллера подключены датчики через согласующие устройства.
    4. К выходам контроллера подключены усилители сигналов, электронные переключатели и реле.

    Микроконтроллер позволяет отправлять сигналы на исполнительные механизмы, в зависимости от того, как работает двигатель.В памяти компьютера заложен алгоритм работы всех систем. Тем более что схема подключения ВАЗ-2114 (инжектор) 8 клапанов отличается от V16, так как для управления двигателем нужно чуть больше параметров.

    Датчики системы управления

    В автомобилях ВАЗ-2114 используется несколько датчиков, подключенных к электронному блоку управления. Они влияют на впрыск топлива и момент зажигания.

    Система состоит из следующих датчиков:

    1. положения дроссельной заслонки.
    2. Позиции коленвала.
    3. Фаза (положение распредвала).
    4. Скорость (находится на тросике спидометра).
    5. Расход воздуха. Вместо этого можно использовать датчик MAP.
    6. Давление.
    7. Взрывы.
    8. Кислород.

    Все эти считыватели корректируют подачу топливной смеси в камеры сгорания и угол опережения зажигания. Схема электропроводки ВАЗ-2114 (инжектор) приведена в описании инструкции по эксплуатации и техническому обслуживанию автомобиля.Там вы сможете узнать о том, как выполнить устранение неполадок, приведенных в документе, и основных симптомах повреждений.

    p>

    Иван РБК

    Иван РБК
    • ডায়রিয়া এবং পেট ব্যথা কারণ - কি করতে হবে
    • Толстолобик মধ্যে চুলা - 8 বেকড মাছ 8 সুস্বাদু রেসিপি
    • লাইভইন্টারনেটে আলোচনা - রাশিয়ান অনলাইন ডায়েরি পরিষেবা
    • অ্যালকোহল "লাক্স" এবং "আলফা": ভাল কি, পার্থক্য কি। অ্যালকোহল শ্রেণীবিভাগ
    • প্রতিদিনের জন্য দ্রুত রেসিপি - ধাপে ধাপে 1338 রেসিপি
    • মাল্টিকুকার
    • টাইলটি ম্যাট বা চকচকে চয়ন করার জন্য আরও ব্যবহারিক: পেশাদার পরামর্শ
    • কিভাবে ঘন মিটার মধ্যে বর্গ মিটার অনুবাদ করতে 🚩 ঘন মিটার বর্গ মিটার 🚩 গণিত কত
    • শব্দ সূত্র R: ফ্যাসেড উত্পাদন এবং ব্যায়াম
    • ভূমিকম্প ফোকাস কি? ভূমিকম্পের কারণ এবং পরিণতি
    • Мастурбировать 7 Нетипично উপায় - Рамблер / মহিলা
    • Пироги, রেসিপি: 360 রেসিপি пастрон.ru উপর пироги
    • লেনিন স্কয়ারের ইতিহাস, ইউএসএসআরের এক কোণে।
    • ড্রায়ার বা বুদ্বুদ - যা ভাল এবং কীভাবে চয়ন করতে হয়, সুপারিশ
    • মধ্যে Seelings ছাড়া বাথরুমে পাইপ ইনস্টলেশনের গোপন: 50 এবং 2 ভিডিও
    • 375 নমুনা: রিভিউ এবং গুণ, গ্র্যাম প্রতি মূল্য, কিনতে লাভজনক
    • কিভাবে ক্র্যাব বা তার নখর তাজা এবং হিমায়িত রান্না করা
    • কিভাবে একটি পোস্টকার্ড আঁকা - একটি পেন্সিল, জল রং এবং для начинающих জন্য মাখন সঙ্গে অঙ্কন
    • ক্যান্সারের জন্য গ্যাস্ট্রিক রিসেকশন: পেটের কিছু অংশ অপসারণ, অস্ত্রোপচারের পরে চিকিত্সা, প্রাগনোসিস
    • কীভাবে সিমস 4 ইনস্টল করবেন এবং এর জন্য মোডগুলি এবং অ্যাড-অনগুলি ইনস্টল করবেন
    • এইচপি ল্যাপটপে BIOS যেতে হবে
    • Маалокс: ড্রাগ বৈশিষ্ট্য
    • তাই রকি শীতকালীন কোথায়?
    • 18 দেহে পরজীবীদের উপস্থিতির লক্ষণ
    • কিভাবে সেরা খেলতে হবে তার বিবরণ দিয়ে গেমের শুরুতেই ট্যাঙ্কস ওয়ার্ল্ড
    • , বা এস: কীভাবে সঠিকভাবে আপনার পোশাকের আকার নির্ধারণ করবেন
    • КАЛАШНИКОВ এর দ্বিতীয় কিংবদন্তী এবং বিশ্বের সেরা বিশ্বের সেরা: পিসি এবং এর উন্নয়ন - Николай Стариков
    • মানব চরিত্রের ধরণের একটি বড় তালিকা список
    • আদর্শ вареная মুরগি স্তন - Готовить.ru এ ছবির সাথে ধাপে ধাপে রেসিপি
    • কীভাবে পালং শাক খাওয়া হয়
    • সফ্টওয়্যার আপডেট: এই প্রোগ্রামটি কী, কেন এটি প্রয়োজন, কীভাবে আনইনস্টল করবেন, কীভাবে ডাউনলোড করবেন
    • স্কেট করতে: বিশ্বের শীর্ষ 7 ছবি রোলার
    • Эстрогены উন্নত হয় - চেহারা কারণ, কোন রোগের অধীনে, রোগ নির্ণয় এবং চিকিত্সা পদ্ধতির অধীনে ঘটে
    • কীভাবে বাচ্চাকে ঘরে বসে সিলেবলগুলি পড়তে শেখানো যায় তার একটি ধাপে ধাপে পরিকল্পনা
    • উদাসীনতার আত্মার উপর, আকাঙ্ক্ষা ও কোন আনন্দে কি হবে?
    • সেরা মডেলগুলির পর্যালোচনা
    • ক্যালা কপিরোগ্রমের বিশ্লেষণটি কী দেখায়, ডিক্রিপশন, সেন্ট পিটার্সবার্গে, অনুকূল দামে কীভাবে পাস করতে হবে তা দেখায়
    • চোখের নীচে রিঙ্কেলগুলি সরিয়ে ফেলবেন: কার্যকর এমএফ
    • কিভাবে বিড়াল প্রস্রাব এর গন্ধ পরিত্রাণ পেতে: 🐈 কিভাবে এবং কি আনতে হবে
    • আমি কিভাবে জানি না "আমি জানি না" বা "আমি জানি না", টাট্টু বা পৃথক?
    • আমরা একটি পুরানো চামড়ার জ্যাকেট থেকে আমাদের নিজের হাতে চামড়ার ডায়েরি করি
    • ট্রেডিং প্ল্যাটফর্মে স্টিমের রুবেলে কীভাবে মুদ্রা পরিবর্তন করবেন: নির্দেশাবলী инструкция
    • মুখপাত্র কি?
    • ক্লাসিক কোড কোড সালাদ - ফটো ধাপ দিয়ে 10 সুস্বাদু এবং সহজ রেসিপি
    • Android Навител ইনস্টল (ফ্রি / চার্জ)
    • উইনআর, আল্ট্রাআইসো, ডেমোন সরঞ্জামগুলির মাধ্যমে কীভাবে আইএসও ফাইল আনপ্যাক করবেন
    • উইন্ডোজ 10 ব্যবহারকারীর নাম পরিবর্তন করবেন: নির্দেশনা
    • অর্থনীতি
    • Sybas কি দরকারী: কি ধরনের মাছ, উপকারী বৈশিষ্ট্য, ক্যালোরি, চেহারা
    • পেরেক ছত্রাক, লক্ষণ এবং ঝুঁকি ফ্যাক্টর চেহারা জন্য প্রধান কারণ
    • 2020 এর জন্য মহিলাদের পোশাক ফ্যাশনেবল রং - প্রবণতা কি সমন্বয়
    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
