Датчик Массового Расхода Воздуха (ДМРВ, MAF) — наиболее важный датчик для правильной работы системы впрыска топлива. Этот датчик определяет количество воздуха, которое поступило в двигатель, и на основе этой информации блок управления рассчитывает количество топлива, которое необходимо подать в цилиндры.
Как правило, ДМРВ не «умирает» полностью, т.е. лампа Check Engine (CE) не горит. Для встроенной в блок управления системы самодиагностики датчик совершенно исправен, но на деле ДМРВ может давать неправильную информацию или давать ее с опозданием. Например, в определенном режиме двигатель реально потребляет 40 кг. воздуха в час, а неисправный ДМРВ показывает расход 30 кг/час. Блок управления рассчитывает количество топлива на 30 кг. воздуха, и в результате получается недостаток топлива. Смесь слишком бедная, машина плохо тянет, водителю приходится больше нажимать на педаль газа — и это приводит к повышенному расходу бензина.
Тоже самое и в случае переобогащения топливной смеси, когда вместо реальных 40 кг/час ДМРВ показывает, например, 50 кг/час.
Диагностика ДМРВ — дело тонкое. Если автомастер сразу, едва взглянув на диагностический прибор, заявляет о необходимости замены ДМРВ — по крайней мере насторожитесь — похоже, вас хотят развести на деньги. Окончательное решение о замене ДМРВ может быть принято только после проверки датчика на машине путем замены или на специальном сравнительном стенде. Если с заведомо исправным ДМРВ машина заработала лучше — значит надо менять, а если особых улучшений не видно — значит не в ДМРВ проблема.
Исправный ДМРВ обладает следующими характеристиками: Напряжение АЦП ДМРВ на неработающем двигателе должно быть 0,996 Вольт. Значения 1,016 и 1,025 еще приемлемы, если более 1,035 — чувствительный элемент датчика засорен и скорее всего датчик уже врет. Степень отклонения показаний ДМРВ от нормы можно оценить при работающем двигателе на разных оборотах. Для 1,5-литрового двигателя 2111 на холостом ходу (860-920 об/мин) показания должны быть 9,5-10 кг/час, на 2000 об/мин — 19-21 кг/час.
Более значительные отклонения от нормы приводят к явно плохой работе двигателя, например машина «тупит» при разгоне или глохнет при переходе на холостой ход. В таких случаях отключение разъема ДМРВ улучшает работу двигателя, что однозначно говорит о необходимости замены датчика.
Лучший способ окончательной диагностики ДМРВ на мои взгляд — повторюсь — путем замены на заведомо исправный с условием возврата, если не будет положительного результата. Клиент имеет возможность сравнить то, что было, и то, что стало — и самостоятельно сделать вывод — менять или не менять.
Теперь о махинациях с ДМРВ и полезные советы.
1. Очень просто — заменить ваш хороший ДМРВ на ДМРВ не совсем хороший, но еще работающий.
Сделать это могут в автосервисе, на автовозе по пути из Тольятти в Казань, в автосалоне и т.д. Способ борьбы (только с автосервисами) — пометить свой ДМРВ краской или гравировкой. Нужно закрасить винты-звездочки элемента датчика и болты крепления корпуса датчика к воздушному фильтру. Закрашивать следует сами винты и пластмассу корпуса вокруг винтов.
2. Немного сложнее — автомастеру убедить вас в том, что ваш датчик испорчен и продать вам другой новый датчик, а ваш старый оставить себе. После косметической подготовки ваш датчик продадут следующему клиенту в обмен на его датчик, и так далее…
Параметры ДМРВ сенсора
Появление ошибок на панели приборов связанных с ДМРВ (датчик массового расхода воздуха) происходит не часто, но все же встречается.
Довольно сложные проблемы, когда у вас присутствуют неисправности датчика массового расхода воздуха, при которых лампочка check engine не загорается.
Прежде чем мы перейдем к диагностике давайте кратко рассмотрим что из себя представляет ДМРВ.
Главная задача ДМРВ — это измерение объема и плотности воздуха поступающего в двигатель за определенные промежутки времени. ЭБУ использует эту информацию в совокупности с информацией с других датчиков, чтобы правильно рассчитать необходимый объем подаваемого в двигатель топлива. Также входные данные с этого датчика косвенно участвуют в расчетах по определению угла опережения зажигания и стратегии по переключению передач автоматических коробок. Датчики ДМРВ главным образом сконструированы как датчики «горячего проводника» или «горячей пленки». Функционирование обоих типов этих датчиков имеет одинаковый вид.
Датчик с «горячим проводником» пропускает ток через платиновый проводник, а датчик с «горячей пленкой» через сетчатую фольгу.
Уровень тока регулируется таким образом, чтобы поддерживать определенную заранее установленную температуру проводника. Эта температура либо имеет точное значение, либо значение, которое должно быть на определенное количество градусов выше, чем температура окружающей среды.
Возникает вопрос: «Как нам это говорит о поступающем в двигатель воздухе?». В то время как воздух проходит через разогретый проводник он его охлаждает и для поддержания заданной температуры датчика увеличивается значение тока пропускаемого через него для удержания его температуры на необходимом уровне.
То, насколько охладится датчик прямо пропорционально температуре, плотности и влажности воздуха, проходящего через датчик и как следствие пропорционально повышению тока, требуемому для поддержания заданной температуры сенсора, что позволяет ЭБУ легко вычислить объем воздуха поступающего в двигатель.

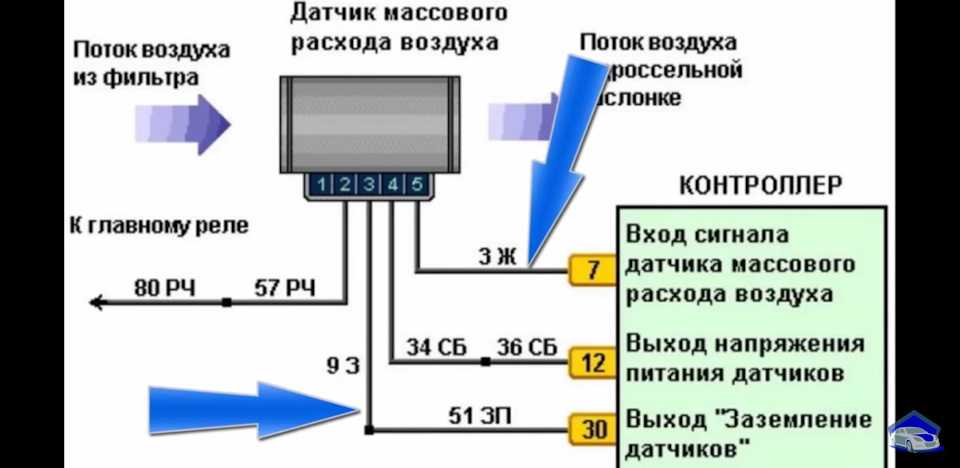

ДМРВ, как правило, посылает на ЭБУ либо сигнал изменения напряжения, либо частотный сигнал. Датчики с «горячим проводником» обычно имеют рабочий диапазон от 0 до 5 В, с напряжением на холостом ходу порядка 0.
5-0.8 В и напряжением при полностью открытой дроссельной заслонке 4-5 В. Пленочные датчики как правило воспроизводят частотные сигналы в диапазоне от 25 до 150 Гц (или до 250 Гц, 1500 Гц, возможны и другие варианты в зависимости от марки и модели авто, а также от самого датчика, номиналы см. в руководствах по ремонту), 25 Гц соответственно на холостом ходу и 150 Гц при полностью открытой дроссельной заслонке. Есть и другие незначительные различия в датчиках, но они не оказывают большого значения на принципы функционирования и целевые функции этих датчиков.
Итак, какие симптомы мы можем иметь при неисправности датчиков массового расхода и как мы можем их проверить? Как мы уже писали выше, многие проблемы датчиков воздуха могут и не вызывать появления индикации лампочки check engine на панели приборов, поэтому нужно проводить некоторые конкретные проверочные действия. Для облегчения диагностики желательно конечно использовать диагностический сканер. Хотя в некоторых случаях можно обойтись и возможностью считывать показания напрямую с соответствующих пинов на разъеме датчика обычным тестером.
Если на приборке горит ошибка, свидетельствующая о неисправности датчика то все более менее просто. А вот если таковых ошибок нет, или есть иные ошибки, но по вашему подозрению они могут быть вызваны неисправностью датчика расхода воздуха, то нужно выполнить следующие процедуры проверки.
— Найдите номинальные характеристики датчика в каком-нибудь проверенном источнике, например книге по эксплуатации и ремонту.- Подключите диагностический прибор и откройте раздел с показаниями датчика расхода воздуха.- Снимите показания датчика расхода воздуха на режиме холостого хода и при различных оборотах двигателя.- Сравните полученные данные с номинальными характеристиками датчика для исследованных режимов.
Далее начните плавно открывать дроссельную заслонку от нуля до полного открытия. Прирост показаний должен быть плавным и пропорциональным росту оборотов двигателя, без скачков и провалов. Затем выполните эти же процедуры слегка постукивая по датчику, шевеля его разъем и нагревая датчик феном.
Это поможет заметить потенциальные причины неисправности датчика. Любые возникающие колебания характеристик или отклонения от номинальных значений будут свидетельствовать о неисправности датчика или его проводки.
Устраните выявленную проблему и проведите повторные тесты. Желательно провести считывание показаний датчика еще и при движении автомобиля до и после устранения неисправности для получения более целостной картины. Желательно осуществлять такие проверки вдвоем — это намного удобнее.
Если показания датчика в пределах нормы, а проблема которую вы ищете повторяется, значит дело скорей всего не в датчике.
Обязательно проверьте герметичность и целостность всех воздуховодов и уплотнений до датчика т.к. проблемы с ними могут отражаться на его показаниях.
В заключении отметим, что не во всех случаях необходимо менять ДМРВ если его показания отходят от номинальных, хотя в диллерских мастерских вам конечно скажут обратное. Возможно датчик просто загрязнен от времени или используется загрязненный или неоригинальный воздушный фильтр.
(Надо иметь ввиду, что при расчете характеристик датчиков учитываются и сопротивления пропускания воздушных фильтров)
Датчики с «горячим проводником» поддаются очистке с помощью очистителей для электронных компонентов с последующим обдувом воздухом под не очень большим давлением.
Иногда почистив датчик и собрав все обратно вы будете удивлены результатами. Надеюсь эта информация была полезна.
