Датчик скорости на ВАЗ 2109 (инжектор): замена своими руками, признаки неисправности

Содержание:

1. Как он работает
2. Признаки поломки
3. Замена

Механический способ измерения скорости движения автомобиля давно в прошло. Сегодня эту функцию берет на себя датчик скорости, работа которого основана на эффекте Холла.

Датчик передает на контроллер импульсы (электромагнитные), и на их основе контроллер вычисляет, с какой скоростью в данный конкретный момент движется машина.

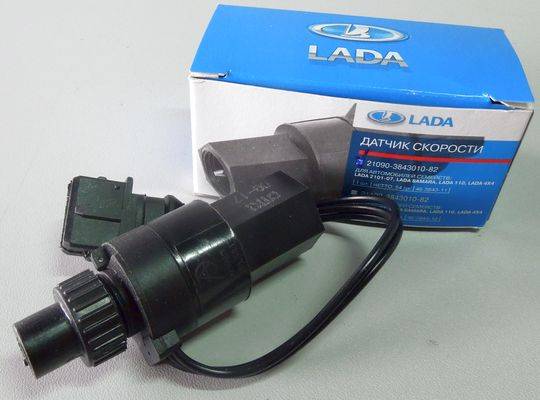

Внешний вид устройства

Как он работает

Принцип работы основан на следующем. За каждый пройденный километр пути датчик скорости (ДС) передает на контроллер определенное количество импульсов.

Количество передаваемых за 1 км импульсов — 6004. Чем быстрее движется машина, тем быстрее передаются импульсы. За счет этого контроллер определяет скорость на основе временного интервала между получаемыми импульсами.

Следует отметить, что есть у ДС и дополнительная функция, позволяющая частично экономить топливо для ВАЗ 2109. При движении накатом на скорости более 20 километров в час, контроллер, опираясь на данные от ДС, не открывает подачу топлива.

Расположение

Место расположения датчика скорости практически на всех автомобилях семейства АвтоВАЗ одинаковое.

Датчик располагается на механизме привода спидометра, то есть на КПП. Чтобы отыскать устройство, откройте капот, снимите адсорбер (это не обязательно, но так удобнее добираться до ДС). Со стороны внутреннего правого ШРУСа есть провод, идущий на КПП. Именно он и подключен к разъему искомого датчика.

Расположение ДС

Признаки поломки

Автомобиль может сам вам сообщить о том, что ДС вышел из строя. Для этого нужно просто обратить на характерные признаки подобной поломки:

• Спидометр не работает совсем или выдает некорректную информацию о текущей скорости движения;
• Холостой ход ведет себя нестабильно;
• Растет расход бензина;
• Мотор не выдает полную мощность.

Практика владельцев ВАЗ 2109 показывает, что наиболее очевидный признак поломки ДС — это остановка двигателя при ХХ во время движения накатом, либо остановка мотора при нажатии сцепления для переключения скорости.

При поломке ДС на приборной панели должна загореться лампочка «Проверьте двигатель» (Check Engine). Если же автомобиль оснащен бортовым компьютером, то соответствующий неисправности код ошибки — 24.

Причины поломки

Есть несколько основных причин, из-за которых ДС может перестать работать:

1. Произошел обрыв в электрической цепи. Потому первым делом советуем проверить состояние проводки и контактов. Они могли загрязниться, окислиться. Зачистить их не сложно. Дополнительно советуем обработать контакты Литолом.
2. Обрыв возле разъема. Здесь проводка часто изгибается, происходит перетирание.
   Не забудьте проверить еще состояние изоляции проводов, которые находятся около выпускного коллектора. Не редко они плавятся под действием температуры, что приводит к замыканиям.
3. Износился трос спидометра. С течением времени по мере эксплуатации автомобиля трос покрывается заусеницами, трескается, разрывается. Как результат, датчик скорости перестает работать должным образом.

Способы проверки

Первое, что вам необходимо сделать, это убедиться, что на контакты ДС подается напряжение в 12 В. Так как работа ДС основана на эффекте Холла, проверка выполняется кручением. Напряжение при этом меняется в пределах 0,5-10В.

Сегодня применяют три основных способа проверки работоспособности датчика скорости. Два первых подразумевают применение мультиметра. Какой из них выбрать, решайте сами. Мы же подробно расскажем о всех трех методах проверки ДС.

Способ проверки	Ваши действия
Способ первый	Снимите датчик; Мультиметром проверьте, какой контакт какие функции выполняет. Вам необходимо отыскать импульсный контакт; Плюсовой щуп мультиметра подключите на импульсный контакт, а минусовой — на двигатель или кузов авто. Это будет масса; На ось ДС наденьте кусочек трубки и начните его вращать с небольшой скоростью; Одновременно с этим проверяйте, как меняется напряжение; При росте скорости частота импульсов и напряжение должны увеличиваться
Способ второй	Здесь вам не придется демонтировать устройство; Домкратом вывесите одно из передних колес автомобиля;Мультиметр подключите к проводам датчика, как в первом способе; Вращайте руками колесо и следите за показаниями мультиметра; Если при этом появляются импульсы, ДС работает нормально. Если же нет, он вышел из строя и нуждается в замене
Способ третий	Данный метод проверки не требует использования мультиметра; Вместо него берется контрольная лампа или обычная лампочка на 12 Вольт; Отключите импульсный провод от ДС; Включите зажигание и контрольной лампой найдите плюс и минус; Вывешивайте одно из передних колес с помощью домкрата; Соедините контрольную лампочку с сигнальным проводом и вращайте колесо; Если на контрольной лампе загорится минус, это говорит о нормальном состоянии датчика; Если контрольки у вас нет, возьмите любую лампочку на 12В. У ВАЗ 2109 такую вы найдете в поворотнике. Проводом соедините сигнальный контакт и плюс аккумуляторной батареи. На работоспособность датчика указывает то, что лампа начинает моргать

Если проверка ДС показала, что с ним все хорошо, обязательно проверьте работоспособность привода датчика. Необходимо вывесить переднее колесо, на ощупь отыскать привод ДС. Теперь начинайте ногой вращать колесо, а рукой проверять, есть ли в приводе вращение и насколько оно стабильно. Тут вам не помешает помощь напарника.

Замена

Если вы хотите сэкономить и желаете попробовать сначала отремонтировать старый датчик скорости, спешим вас огорчить.

Снимаем и меняем

Устанавливаемые на ВАЗ 2109 (как и на другие авто) датчики скорости ремонту и восстановлению не подлежат. Единственный способ решения проблемы — замена устройства.

1. Возьмите пару ключей на 21 и 10.
2. Отключите минус от аккумуляторной батареи, чтобы обесточить автомобиль.
3. Отключите разъем, идущий на датчик скорости.
4. Открутите сам датчик. В некоторых случаях шток может сломаться, потому дополнительно вам придется снимать еще и привод.
5. Обязательно соблюдайте осторожность при демонтаже привода, иначе вы рискуете уронить сломанный шток в коробку переключения передач.
6. Сняв устройство, замените привод, если потребовалось, и закрутите на место новый датчик скорости.
7. Шток привода следует вставить в втулку ДС, а резиновое кольцо уплотнения обязательно обработайте маслом. Все, можете спокойно закручивать устройство в гнездо.

Добрались до ДС

Обязательно по завершению ремонта обнулите на бортовом компьютере ошибку, которую выдавал электронный блок управления. В противном случае система будет считать, что датчик неисправен. Потому даже его наличие в гнезде не позволит ДС включиться в работу.

Очевидно, что в замене ДС нет совершенно ничего сложного. Потому не имеет смысла тратить лишние деньги на услуги автосервиса. Все вполне можно сделать своими руками буквально за час.

 Загрузка …

---

Датчик скорости ВАЗ 2109 (карбюратор, инжектор): где находится, неисправности

Для чего нам нужен датчик скорости на ВАЗ-2109. Давайте разбираться. Этот прибор отвечает за правильное отображение данных на нашем спидометре и тахометре. Делает он это с помощью передачи электронных импульсов на блок электроуправления. Но в связи с длительной эксплуатацией и значительной нагрузкой на сам датчик скорости автомобиля ВАЗ-2109 (за 1 км передается более 6 тыс. импульсов на блок управления) возникает ошибка во время передачи данных. Тогда у автовладельцев и возникают вопросы: как проверить датчик скорости? Как правильно его поменять?

Читайте также: Что делать, если генератор не дает зарядку на ВАЗ-2109

Для начала расскажем, где расположен датчик скорости в автомобиле ВАЗ-2109.

Как и на большинстве отечественных автомобилей с передним приводом, датчик скорости для ВАЗ-2109 располагается в коробке передач, а если быть точнее, то на приводе самого спидометра. Для того чтобы к нему подобраться, нужно открыть капот и рекомендуется снять адсорбер, чтобы было удобнее произвести замену.

Как узнать, что наш прибор вышел из строя

Не всегда сразу мы можем заметить неисправности. Это способно обернуться огромной проблемой – от штрафа за превышение скорости до ДТП и несчастных случаев.

Рассмотрим основные признаки неисправности:

1. Вам кажется, что спидометр отображает скорость вашего автомобиля некорректно.
2. Неисправный холостой ход.
3. Последнее время вы наблюдаете повышенный расход бензина.
4. По звуку мотора слышно, что он работает не на всю мощь.

Если рассмотреть жалобы автовладельцев, то чаще всего возникают проблемы именно с остановкой двигателя, когда автомобиль движется накатом, либо во время переключения скоростей, когда выжимается сцепление.

Наиболее частые причины поломки датчика скорости ВАЗ-2109.

Выделяют две основные причины неисправности:

1. Имеют место проблемы в проводке: обрыв контакта, провода, контакты загрязнены или подключены не совсем правильно.
2. Трос вашего спидометра очень изношен.

Что следует сделать в таких случаях

В первом случае нам необязательно менять сам датчик скорости. Для начала нам предстоит ознакомиться со схемой подключения прибора и всей электропроводкой. Во-первых, проверим контакты. Их нужно почистить и желательно как-то заизолировать – жидкая резина, масловодостойкая изолента вполне подойдут. Если этого под рукой не имеется, нужно их хотя бы смазать Литолом либо еще каким-либо средством, которое есть у вас в гараже.

Во-вторых, если причина после чистки и герметизации контактов еще не устранена, тщательно пересматриваем все проводки, поскольку даже незначительное их повреждение приведет к такому роду неисправностям. Чаще всего разрыв происходит около контактов либо же вблизи около выпускного коллектора.

Если целостность всей цепочки не вызывает у вас сомнений, переходим ко второй более распространенной причине неработоспособности скорости на ВАЗ-2109 – изношенность троса на спидометре. Если внимательно посмотреть на изношенный и на новый трос спидометра, вы, несомненно, увидите разницу. Изношенность проявляется в неровностях на тросе, заусеницах, микроразрывах, видных человеческому глазу. Вследствие этих неровностей прибор выходит из строя достаточно быстро.

Если ваш трос на спидометре совсем новенький, а контакты целы, проверить датчик спидометра можно, сняв его и подключив специальный прибор – мультиметр. Поскольку, как мы выяснили, датчик передает импульсы, на мультиметре должны отображаться следующие значения: 0,5-10 Вт. Если никаких колебаний на мультиметре не выявлено, следует поменять свой старый датчик скорости на новый.

Меняем датчик скорости для ВАЗ-2109

Для того чтобы произвести замену, нам будет необходимо следующее: новый датчик скорости (старый не ремонтируется), а также ключи на «10» и «12». Для начала нам следует отключить аккумулятор, потом уже датчик скорости.

Во время демонтажа неисправного прибора вам необходимо быть очень осторожными и аккуратно снимать его со штока, чтобы избежать его поломки. Все, теперь можем ставить новый датчик – все действия проделаем в обратном порядке. Аккуратно ставим новый датчик на шток, подключаем его и в самом конце, когда все контакты загерметизированы (желательно это сделать), подключаем аккумулятор.

Но это еще не все. Для того чтобы наш новый датчик отображал правдивые результаты, сразу же после его установки необходимо обнулить данные электронного бортового компьютера. В противном случае правильных данных даже в случае установки нового датчика не ждите. Удачного вам монтажа, демонтажа и долгой эксплуатации вашего автомобиля!

Примеры установки Архив — МПСЗ SECU-3 / Система зажигания и впрыска топлива

Решил установить SECU-3T на свою Таврию. Причиной стала плохо работающий трамблер и, конечно же, собственное желание улучшить работу двигателя. У меня двигатель фирменный, 1,1, карбюратор «Солекс» от восьмой модели.

Собственно говоря, с установкой SECU особенно повезло владельцам Таврий, так как на большинстве этих автомобилей уже есть штатные места для датчиков CKP. Всего их два: датчик положения и датчик опорной точки. Они расположены на колоколе сцепления. На фото установлен один датчик, отверстие для другого закрыто заглушкой. Перед этими отверстиями находится зубчатый маховик, который должен воздействовать на датчики, а SECU, в свою очередь, будет их (зубья) считать.

Следующее, что нужно определить, это наличие эхо-сигнала для датчика опорной точки на маховике. Сам маховик выглядит следующим образом:

На фото хорошо видно, что на маховике есть штифт. Узнать есть ли шпилька на маховике можно не снимая коробку. Для этого нужно поставить левое переднее колесо на домкрат, снять пластиковые заглушки с колокола сцепления и повернуть колесо, установив передачу и наблюдая за отверстиями для датчиков. В одном вы можете увидеть зубы, а в другом вам нужно будет найти штифт. Его легко пропустить, потому что он всего один.

Мне повезло, что у меня есть булавка! Но к сожалению у меня нет нарезанной резьбы для одного из креплений датчика, но это поправимо. Резьбу можно было нарезать или датчики закрепить на имеющемся отверстии с помощью пластины как на следующем фото

У меня не было шаровых насадок для датчиков, но маленькие клеммные винты вполне подойдут, Я использовал именно их. Датчики фирменные для Таврии.

Я начал с установки датчика опорной точки и датчика положения. Везде использовал пайку контактов.

Для датчиков использовал провода от караоке-стереомикрофона, вот такие:

Подходит не только по сечению, но и по качеству оплетки и, самое главное, по прочности.

Припаяйте клеммы датчиков к проводу и контактам гнезда основного блока.

Очень важно использовать экранированные провода для всех датчиков, чтобы избежать шума и жучков соответственно.

Потом разобрался с основным слотом.

Зеленый провод на картинке — грязная масса, к нему подключены все провода экранов. На этой картинке к зеленому проводу подключено всего 3 экрана (от датчика опорной точки, датчика положения и распределителя), на данный момент их там 5 (тоже CTS и KS). Так что постарайтесь предусмотреть, что на этом проводе можно разместить все что угодно. Желтый провод — это чистая земля для заземления датчиков. К нему подключается земля от КС и СТС.

Я запустил агрегат, используя один распределитель, фирменную катушку и запальник. Я решил сделать это, чтобы избежать удаления существующей системы и попробовать новую.

Подключить выход зажигания IGN_OUT1 к шестому контакту распределителя, остальные провода оставить без изменений. Таким образом, SECU теперь управляет зажиганием.

Основные соединения выполнены! Пора приступать к регулировке и проверке.

Подключите устройство к автомобилю и ПК. Менеджер запуска, количество зубьев маховика 114, количество зубьев до верхней мертвой точки 57 и длительность импульса запуска распределителя 38 зубьев. Не забываем про галочку «Объединить все каналы зажигания в один выход», ведь у нас разводка воспламенителя с одной катушкой и одним распределителем.

Нажимаем «сохранить», все — можно начинать. Двигатель запускается с первой попытки. Проверил вкладку CheckEngine — ошибок синхронизации нет, значит датчики правильно установлены и настроены.

На радостях сделал МАР-сенсор и решил поставить две катушки с двойным выходом с двумя распределителями, чтобы избавиться от воспламенителя. Распределители поставил на фирменное место, на каждом по одному креплению.

Другого разъема для второго распределителя у меня не было и поэтому я припаял его напрямую.

Катушки скрепил подручными средствами и соединил по схеме.

В менеджере убрал галочку с мультиплекса сигналов зажигания и изменил продолжительность включения воспламенителя с 38 до 76, таким образом теперь воспламенители будут срабатывать в два раза реже за цикл.

При попытке запустить двигатель не получилось. Выяснилось, что мне нужно инвертировать катушки или поменять свечи зажигания. Двигатель завелся!

Основная работа была сделана, затем я установил CTS.

Установил СТС внутри тройника, для этого приварил к нему пластину и нарезал винт. Затем подключил его к блоку экранированным проводом.

Впечатлений:

Динамика отличная, мощность выше, шум двигателя стал ровнее и слабее.

В основном только плюсы. Расход не замерял, думаю может быть ниже но незначительно.

Что касается карт угла опережения зажигания, я перепробовал несколько из них и выбрал ту, что взята у микаса, которую можно скачать здесь, набор кривых ТаврМик папа=3.

Ну вот что мне понадобилось для установки SECU-3T в Таврию:

— блок SECU с МАР датчиком

— два датчика CKP для Таврии. Оба одинаковы.

– CTS 19.3828

– еще один запальник и две двухотводные катушки от Волги.

Так же планирую дополнительно установить КС и блок управления оборотами вентилятора охлаждения.
