Датчик сцепления нива 21214 где находится: Замена датчика положения педали сцепления Нива ВАЗ 21213, 21214, 2131 lada 4×4

Содержание

Выключатель сигнала положения педали сцепления 21214

Электрооборудование автомобиля ВАЗ 21214

Обозначения на схеме

1. Левый передний фонарь. 2. Фары. 3. Датчик температуры охлаждающей жидкости. 4. Звуковой сигнал. 5. Датчик положения дроссельной заслонки. 6. Датчик массового расхода воздуха. 7. Электромагнитный клапан продувки адсорбера. 8. Форсунки. 9. Правый передний фонарь. 10. Боковые указатели поворота. 11. Аккумуляторная батарея. 12. Электродвигатель отопителя. 13. Дополнительный резистор электродвигателя отопителя. 14. Выключатель контрольной лампы блокировки дифференциала.15. Реле очистителя ветрового стекла. 16. Стартер 21214. 17. Электродвигатель очистителя ветрового стекла.18. Генератор ВАЗ-21214. 19. Электродвигатель смывателя ветрового стекла.20. Модуль зажигания. 21. Свечи зажигания.22. Контроллер. 23. Регулятор холостого хода. 24. Индикатор состояния АПС. 25. Датчик указателя температуры.26. Датчик контрольной лампы давления масла. 27. Штепсельная розетка для переносной лампы(*). 28. Выключатель контрольной лампы уровня тормозной жидкости. 29. Колодка диагностики. 30. Реле включения обогрева заднего стекла. 31. Реле включения дальнего света фар. 32. Реле включения ближнего света фар. 33. Электробензонасос с датчиком уровня топлива. 34. Реле включения стартера. 35. Дополнительный блок предохранителей.36. Основной блок предохранителей. 37. Реле-прерыватель указателей поворота и аварийной сигнализации. 38. Выключатель света заднего хода. 39. Выключатель стоп-сигнала. 40. Прикуриватель ВАЗ-21214. 41. Переключатель наружного освещения.42. Лампы подсветки рычагов управления отопителем. 43. Выключатель заднего противотуманного света. 44. Выключатель обогрева заднего стекла. 45. Переключатель электродвигателя отопителя. 46. Переключатель очистителя и омывателя заднего стекла. 47. Выключатель аварийной сигнализации. 48. Выключатель зажигания. 49. Выключатель освещения приборов. 50. Переключатель очистителя ветрового стекла. 51. Выключатель омывателя ветрового стекла. 52. Выключатель звукового сигнала. 53. Переключатель указателей поворота. 54. Переключатель света фар. 55. Реле электробензонасоса. 56. Датчик скорости автомобиля. 57. Выключатели плафонов, расположенные в стойках дверей. 58. Плафоны освещения салона. 59. Электродвигатель омывателя заднего стекла. 60. Комбинация приборов. 61. Выключатель контрольной лампы стояночного тормоза. 62. Главное реле. 63. Задние фонари. 64. Фонари освещения номерного знака. 65. Электродвигатель очистителя заднего стекла. 66. Элемент обогрева заднего стекла. 67. Датчик положения коленчатого вала. 68. Датчик детонации. 69. Датчик кислорода ваз. 70. Реле электровентиляторов. 71. Электровентиляторы. 72. Блок предохранителей системы впрыска. 73. К плафону освещения салона. 74. К выключателю плафона освещения в двери водителя. 75. Блок управления АПС.

Признаки неисправности этой детали

Так как этот элемент связан с ЭБУ, то оно и реагирует на его выход из строя в первую очередь. То есть подаёт своеобразные сигналы, отражающиеся на панели приборов, и заметные в поведении «Приоры» при движении.

  • включение лампочки «Чек энджер»;
  • подёргивания при начале движения;
  • резкое падение или, наоборот, увеличение оборотов при включении муфты.

Всего неисправностей может быть три: поломка самого датчика, обрыв или замыкание его цепи, ну и неправильная регулировка расположения концевика на педали.

Внимание! Таким устройством оснащены только «Приоры», на которых установлен электронный дроссель. Машины с обычным тросиком газа его не имеют. Также он выпускается для полноприводных ВАЗ

Нужно помнить, что это два вида датчиков, и они не взаимозаменяемы!

Также он выпускается для полноприводных ВАЗ. Нужно помнить, что это два вида датчиков, и они не взаимозаменяемы!

Вообще, контрольная лампа «Чек» загорается в тех случаях, если ЭБУ не получил сигнала в течение 2 секунд при трогании с места или при четырех переключениях на ходу без сигнала. Соответственно, появляются упомянутые выше признаки.

Устранение неисправности

Увы, как показывает практика, на данный момент этот датчик не всегда есть в продаже. Но нужно помнить, что самой часто встречающейся неисправностью, является отделение провода от контактов концевика. А их легко припаять. В общем, для начала необходимо визуально убедиться, что толкатель педали нажимает как следует на концевик. Визуально проверить состояние проводов. И только после этого снять его. Это несложная процедура. Датчик сцепления крепится всего двумя болтами-саморезами, и снять его при помощи короткой, фигурной отвёртки нетрудно. Ну а потом, уже на месте определиться, то ли начинать поход по торговым точкам в поисках нового узла, то ли попытаться восстановить старую деталь. Ну и поставить её на место. После окончания работы на «Приоре, не забыть обнулить память ошибок ЭБУ.

Популярная “Приора” сконструирована в духе времени, поэтому компьютер контролирует даже такой узел, как сцепление. Электроника не управляет процессом включения-выключения сцепления, но датчик сцепления на “Приоре”, установленный под педалью сцепления, снимает информацию о положении педали. Эти данные попадают в электронный блок управления двигателя и используются для оптимизации работы двигателя в зависимости от режима движения, а также дают возможность использовать на автомобиле круиз-контроль.

Датчик сцепления Гранты: как узнать о поломке элемента и как его заменить?

На передней панели Гранты установлен цветовой сигнализатор Check Engine, который оповещает владельца авто о поломке датчика сцепления.

Элемент загорается оранжевым или красноватым светом и указывает на необходимость проверки работы педали и ее дополнения. Также проблемы могут быть замечены при резких скачках оборотов во время переключения передач. Подобные явления будут указывать на одну из следующих поломок:

1. Неверное расположение педали относительно пола (необходимость регулировки ее высоты).

2. Поломка датчика педали.

3. Нарушения в цепи, неверное замыкание контактов.

Некоторые автовладельц даже жалуются, на то что щелкает педаль сцепления на Гранте

так вот тут щелкает не педаль, а датчик.

На этом видео датчик видно крупнее (и люфт возле него)

Замена сигнализатора может проводиться самостоятельно, но исполнителю стоит помнить о повышенной аккуратности выполнения работ и покупке правильного датчика. Существует два вида элементов, устанавливаемых на Ладу 4X4 и Гранту/Калину/Приору.

Принцип работы электронной системы управления двигателем ЭСУД

Communities Лада Приора Lada Priora Club Blog Micro FAQ 2. Проверка работоспособности крышки расширительного бачка В современном автомобиле всё управление процессами, кроме вращения рулевого колеса, и то пока, возложено на компьютер, или Электронный блок управления (ЭБУ). В нём установлена программа со множеством различных таблиц. В общем, ЭБУ получает данные о состоянии автомобиля, скорости, оборотах, включенных механизмов от большого количества датчиков. По результатам этих наблюдений ЭБУ, пользуясь этими таблицами, включает определённые режимы зажигания, подачи топлива и прочие исполнительные функции.

Роль датчика сцепления

Казалось бы, а при чём тут муфта? А вот причём. Когда включается механизм сцепления, самое разумное сбросить обороты двигателя. Но не до холостых, а сообразно скорости автомобиля. Это не всегда доступно водителю, особенно начинающему. И тут на помощь придёт компьютер. Реагируя на сигнал датчика сцепления, он может самостоятельно корректировать обороты мотора.

Важно! Кроме этого, сообразуясь с датчиком скорости «Приоры», ЭБУ может получить сведения об исправности сцепления. Резюмируя вышесказанное, можно сказать, что присутствие на сцеплении датчика позволяет:. Резюмируя вышесказанное, можно сказать, что присутствие на сцеплении датчика позволяет:

Резюмируя вышесказанное, можно сказать, что присутствие на сцеплении датчика позволяет:

  • экономит топливо;
  • облегчить вождение;
  • следить за исправность муфты;
  • увеличить срок её службы.

Следовательно, его исправность является важным фактором системы управления «Приоры».

Устройство и расположение датчика сцепления «Приоры»

В принципе, это простейший выключатель. В положении, когда муфта выключена и педаль не нажата, цепь датчика разомкнута. Если же нажать на привод муфты, то концевик датчика замыкается, и на ЭБУ идёт сигнал «включено сцепление».

Расположен он на узле крепления педали включения привода сцепления, где самый кончик этой педали расположен напротив концевика датчика.

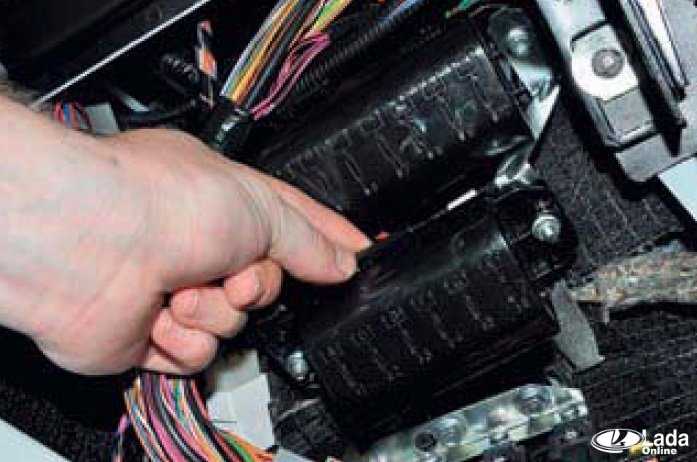

Обозначения предохранителей и их предназначение

Каждый из предохранителей (ПР) отвечает за отдельный элемент электроцепи автомобиля. В основном блоке нумерация идет слева направо. Всего элементов 16: 10 в верхнем ряду и 6 в нижнем.

Описание верхней секции:

  1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
  2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
  3. Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
  4. Дальний свет (правая фара).
  5. Ближний свет (левая фара).
  6. Ближний свет (правая фара).
  7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
  8. Габариты (правая сторона), подсветка панели приборов.
  9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
  10. Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

  1. Хранение вставки по 8А
  2. Аналогично предыдущему.
  3. Противотуманные задние огни.
  4. Прикуриватель.
  5. Хранение вставки на 16А.
  6. Аналогично на 8А.

Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

  1. Пуск электромотора вентилятора справа (30А).
  2. Аналогичная позиция для левой стороны.
  3. Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
  4. Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
  5. Разъем для диагностики работы системы впрыска.

Модернизация lada 4×4 (лада 4х4) — колеса.ру

Нивоводы всерьез всё это восприняли! Как же! Сам ВАЗ заинтересовался нашим мнением! А мы нашу Нивку знаем вдоль и поперек, снаружи и изнутри! Не только ее плюсы знаем (их неисчислимое множество!), но и минусы нам тоже хорошо известны! А само предложение – просто сказка, какое лестное и интересное!К концу марта прошлого года клуб Нива 4х4 подготовил два отчета по полсотни страниц каждый – по нынешней Ниве и по той, которая «то ли»… По нынешней Ниве было написано… Угадайте, сколько замечаний, пожеланий и предложений? Десять? Двадцать? Пятьдесят? Не угадали: было ровно 209 пунктов!

Отчеты были отправлены на ВАЗ, а завод пригласил администратора клуба в Тольятти, где ему всё показали, рассказали и внимательнейшим образом выслушали на специально созванном совещании. И тут выяснилось, что, с одной стороны, многие наши важные пожелания соответствуют планам завода.

Знают они, например, о слабеньком моторе Нивы – расточенной копии того самого, который еще на «копейку» полвека назад ставили. И есть у завода планы поставить на Ниву более мощный, современный отечественный мотор. И даже продуманы два варианта – объемом 1.6 литра 21116 от Калины и объемом 1.8 литра, совсем новый…

И про проблему узла передней ступицы заводчане знают, и даже решение уже есть. Забегая вперед скажу, что при второй поездке в Тольятти в мае прошлого года администратор клуба своими глазами (глазами потребителя!) видел две Нивы, на которых испытывались эти самые новые ступичные узлы. То есть всё готово, осталось только внедрить!

А вот с другой стороны, некоторые наши предложения и пожелания явились для ВАЗа откровением. Например, что на шинах, которые завод ставит на все Нивы, зимой за ворота гаража вообще выезжать нельзя. Хотя на них написано «M S», что означает «mud{amp}amp;snow» – «грязь и снег». Написано-то написано, только вот нивоводы давно у себя на сайте предупреждают: ни-и-изя! Очень даже просто можно убиться…

В мае всё того же, прошлого года, пригласили администратора клуба еще раз на завод. Покатали по полигону, обсудили на двух совещаниях шины и индикацию кодов неисправностей. Приняли положительные решения по обоим пунктам…

«Скоро сказка сказывается, да не скоро дело делается» – непреложная истина, почерпнутая еще в детстве из русских народных сказок. Но всё-таки к началу лета несколько пунктов из тех самых 209 выполнили. И руководил их выполнением вице-президент по техническому развитию Евгений Николаевич Шмелёв.»

Выключатель сигнала положения педали сцепления; ошибка 0830

Имя: АлексейРег. : 22.11.2015Сообщений: 2Откуда: МоскваВозраст: 48Авто: ВАЗ-21214 2013 г.

Имя: ЯрославРег.: 21.03.2012Тем / Сообщений: 3 / 8252Откуда: ТаганрогВозраст: 30Авто: ВАЗ-21214-50-120 (01.06.2012), SHTAT UniComp 400L (прошивка 3.3.1), ВАЗ-11173 2012, ВАЗ-21112 2006

Рег.: 10.10.2012Тем / Сообщений: 39 / 4663Откуда: МоскваВозраст: 57Авто: 213100М 2011г Е-газ

Имя: КонстантинРег.: 27.02.2012Сообщений: 323Откуда: Россия Иркутская обл.Возраст: 42Авто: ВАЗ 2131 г.в.2012

niborя конечно извиняюсь, но причём здесь «Система управления двигателем автомобилей Шевроле Нива c электронно — управляемой дроссельной заслонкой под нормы токсичности ЕВРО-5». Или в 2011 году ВАЗ 2131 был «замаркирован» именно так?

1) Не много вкручиваем концевик в кронштейн2) Прислоняем к торцу штока концевика обыкновенный щуп3) Давим на педаль4) Вращательным движением вкручиваем концевик (с щупом с торца) до соприкосновения щупа с нажатой педалью5) Затягиваем контрогайку. При этом удерживаем концевик от проворота6) Подключаем разъём, улыбаемся.

Рег.: 10.10.2012Тем / Сообщений: 39 / 4663Откуда: МоскваВозраст: 57Авто: 213100М 2011г Е-газ

Имя: ЯрославРег.: 21.03.2012Тем / Сообщений: 3 / 8252Откуда: ТаганрогВозраст: 30Авто: ВАЗ-21214-50-120 (01.06.2012), SHTAT UniComp 400L (прошивка 3.3.1), ВАЗ-11173 2012, ВАЗ-21112 2006

Источник

Датчик сцепления Гранты: как узнать о поломке элемента и как его заменить?

На передней панели Гранты установлен цветовой сигнализатор Check Engine, который оповещает владельца авто о поломке датчика сцепления.

Элемент загорается оранжевым или красноватым светом и указывает на необходимость проверки работы педали и ее дополнения. Также проблемы могут быть замечены при резких скачках оборотов во время переключения передач. Подобные явления будут указывать на одну из следующих поломок:

1. Неверное расположение педали относительно пола (необходимость регулировки ее высоты).

2. Поломка датчика педали.

3. Нарушения в цепи, неверное замыкание контактов.

Некоторые автовладельц даже жалуются, на то что щелкает педаль сцепления на Гранте

так вот тут щелкает не педаль, а датчик.

На этом видео датчик видно крупнее (и люфт возле него)

Замена сигнализатора может проводиться самостоятельно, но исполнителю стоит помнить о повышенной аккуратности выполнения работ и покупке правильного датчика. Существует два вида элементов, устанавливаемых на Ладу 4X4 и Гранту/Калину/Приору.

При ремонте Гранты потребуется деталь с номером 1118-3720015, поэтому при покупке следует соблюдать индекс из каталога. Стоит учитывать, что запчасть можно купить не у всех поставщиков, поэтому лучше сразу обратиться к официальным дилерам.

После того как новый датчик сцепления Лада Гранта приобретен, можно приступать к замене. Для начала нужно скинуть клемму с аккумулятора для безопасного проведения ремонта.

Далее потребуется изъять из отверстия на педальном кронштейне фиксатор проводов (из отверстия он вытягивается некоторым усилием). После разъединяются колодка жгута передней панели и колодка самого датчика. Пружина на кронштейне, поддерживающая датчик поддевается и снимается с элемента.

На кронштейне педали откручиваются два самореза, фиксирующие сигнализатор. После снятия боковой поддержки датчика выполняется его изъятие из кронштейна вместе с пластинами-держателями.

Их потребуется переустановить на новый измеритель, после чего ранее приобретенный датчик положения педали сцепления Гранта может монтироваться в обратном порядке. Работа несложная, но требует бережного удаления и пружины, и самих держателей.

При неаккуратном исполнении возможно повреждение целостности конструкции и необходимость покупки потерянных или поврежденных деталей.

Проблемы и решения Лада Гранта

Сегодня мы поговорим об ошибке Р0830 (выключатель педали сцепления, цепь неисправна) в автомобиле Лада Гранта. Ошибка заключается в том, что когда мы допустим едим на второй скорости, начинаем выжимать сцепление и переключаться на третью передачу, в этот момент происходит поднятие оборотов двигателя. Без разницы какая передача, на понижение или повышение, обороты повышаются. Попробуем разобраться в проблеме.

Поднимаем руль в максимальное положение и также отодвигаем сидение. Около педали сцепления мы видим такую картину:

Красным цветом отмечен датчик сцепления, рядом зелёного цвета жгут, который нужно отключить, чтобы снять сам датчик и проверить его работоспособность. Также датчик закреплён двумя винтами сбоку, которые необходимо открутить, для этих целей используйте небольшую отвёртку, другой туда подлезть будет сложно. Снимаем датчик сцепления и прозваниваем его при помощи мультиметра. В нашем случае «прозвон» выполняются но показания «прыгают», в ролике вы можете увидеть диагностику нового датчика, там эти показания стабильны. После установки нового датчика сцепления ошибка пропала, проблема с повышенными оборотами при переключении скоростей исчезла.

Видео решаем проблему с ошибкой Р0830, замена датчика сцепления в Лада Гранта:

Резервное видео как решить проблему с датчиком сцепления и заменить его, ошибка P0830 в Lada Granta:

Ну вот и до такого узла, как сцепление, добралась повальная компьютеризация автомобилей. Нет, самим процессом электронный блок ещё не управляет, но на контроле у него этот процесс уже стоит. Для этого, под педалью привода сцепления установлен датчик, следящий за ходом работы муфты.

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Как устранить или сбросить код неисправности P0504

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0504:

  1. При помощи помощника проверьте стоп-сигналы. Убедитесь, что они работают, включая и выключая, и что лампочки в порядке.
  2. Если тормозные огни горят непрерывно, переключатель тормозных огней либо неправильно регулирует, либо неисправен. То же самое относится и к неисправным лампам. Отодвиньте водительское сиденье назад и посмотрите под приборную панель. Сожмите выступы на электрическом разъеме, расположенном на выключателе стоп-сигнала, и выньте разъем.
  3. С помощью вольтметра проверьте напряжение на красном проводе в разъеме. Поместите черный провод на заземление, а красный провод — на клемму красного провода. Вольтметр должен показать напряжение 12 вольт, если нет, стоит проверить проводку до блока предохранителей.
  4. Подключите разъем к переключателю и замерьте белый провод с нажатой педалью. У вас должно быть 12 вольт с нажатой педалью и отсутствие напряжения с отпущенной педалью. При отсутствии напряжения замените выключатель. При наличии напряжения на белом проводе с отпущенной педалью, также замените выключатель.
  5. Если переключатель имеет регулировку, проверьте ее. Выключатель должен находиться в хорошем контакте с рычагом педали тормоза и быть полностью выжат.
  6. Если стоп-сигналы работают нормально, но код все равно есть, проверьте остальные провода на выключателе стоп-сигналов. Извлеките разъем и проверьте оставшиеся провода на наличие питания. Запишите расположение проводов питания и замените разъем. Задний провод закрепите рядом с проводом питания при нажатой педали. При отсутствии питания замените переключатель.
  7. Если в последнем тесте при нажатии на педаль было включено питание, переключатель в порядке. Проблема имеется при подключении к блоку управления или с самим блоком управления автомобиля.
  8. Соедините блок управления и датчик педали тормоза через заземление. Если на вольтметре отображается 12 вольт, то блок управления неисправен. Если напряжение было небольшим или отсутствовало, замените или восстановите жгут от блока управления к датчику.

Диагностика и решение проблем

Основная проблема считается расхождение данных в РСМ и датчиком педали тормоза. Поэтому разберем подробнее и опишем некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0504.

Выключатель стоп-сигнала расположен под приборной панелью в верхней части рычага педали тормоза. Усилитель тормозов поднимает педаль в полностью выдвинутое положение. Выключатель стоп-сигнала устанавливается на опорной скобе с поперечной балкой непосредственно за кронштейном крепления педали тормоза.

Единственный способ получить доступ к переключателю – переместить переднее сиденье назад, лечь на спинку и посмотреть вверх под приборную панель. Вы увидите кронштейн с выключателем, рядом с верхней частью рычага педали тормоза. Выключатель будет иметь четыре или шесть проводов.

Переключатель опирается на кронштейн таким образом, что его приводной стержень находится в контакте с рычагом педали тормоза, когда педаль полностью выдвинута. В этот момент выключатель нажимается на рычаг педали тормоза, отключая подачу напряжения.

При нажатии на педаль тормоза рычаг выдвигается, чтобы включить выключатель и включить стоп-сигналы. После отпускания педали, рычаг снова выжимает штангу, выключая стоп-сигналы.

Поэтому с большой долей вероятности можно утверждать, что замена этого датчика избавить от проблем с ошибкой P0504.

Особенности диагностики

Для того, чтобы диагностировать работу, необходимо прозвонить сперва контакты по отдельности, а затем парно. Если 2 и 3 контакты прозваниваются приглушенно, это может говорить об их неисправности, особенно учитывая то, что остальные контакты издают громкие звуки (автор видео — Гараж у Стаса).

Чтобы диагностировать работу, необходимо в первую очередь визуально осмотреть его – нет ли где трещин или поломок. Затем прозвонить контакты, чтобы выявить замыкание или обрыв тросика. В случае обрыва, замыкания или коррозии проводов нужно демонтировать деталь. Как производится эта нехитрая манипуляция – ниже.

Как снять и поставить датчики СУД автомобиля ВАЗ-21214

Снятие и установка датчиков системы управления двигателем ВАЗ-21214

Датчики системы управления двигателем снимаем для проверки или для замены в случае подозрения или выявления неисправности

Снятие датчика положения коленчатого вала

Датчик выдает контроллеру информацию о частоте вращения и угловом положении коленчатого вала.

Датчик — индуктивного типа, реагирует на прохождение вблизи своего сердечника зубьев задающего диска, объединенного со шкивом привода генератора.

Зубья расположены на диске с интервалом 6˚.

Для синхронизации с ВМТ поршней 1 и 4 цилиндров два зуба из 60 срезаны, образуя впадину.

При прохождении впадины мимо датчика в нем генерируется так называемый опорный импульс синхронизации.

Установочный зазор между сердечником и вершинами зубьев должен находиться в пределах 1±0,4 мм.

При вращении задающего диска изменяется магнитный поток в магнитопроводе датчика — в его обмотке наводятся импульсы напряжения переменного тока.

По количеству и частоте этих импульсов контроллер рассчитывает фазу и длительность импульсов управления форсунками и катушкой зажигания.

Снятие и проверка датчика

Выключив зажигание, отсоединяем разъем датчика.

Крестообразной отверткой отворачиваем винт крепления датчика.

Вынимаем датчик из кронштейна крышки привода распределительного вала

Сопротивление исправного датчика должно быть в пределах 550–750 Ом

Устанавливаем датчик в обратной последовательности.

Снятие датчика температуры охлаждающей жидкости

Датчик представляет собой терморезистор с отрицательным температурным коэффициентом, т. е. его сопротивление уменьшается при повышении температуры.

Контроллер подает на датчик через резистор (около 2 кОм) стабилизированное напряжение +5 В и по падению напряжения на датчике рассчитывает температуру охлаждающей жидкости, значения которой используют в большинстве функций управления двигателем.

При возникновении неисправностей цепей ДТОЖ загорается сигнализатор неисправности системы управления двигателем, контроллер включает вентилятор системы охлаждения на постоянный режим работы и рассчитывает значение температуры по обходному алгоритму.

Работу проводим на холодном двигателе.

Частично сливаем охлаждающую жидкость.

Выключив зажигание, отсоединяем разъем датчика.

Ключом «на 19» отворачиваем датчик.

Вынимаем датчик вместе с уплотнительным кольцом

Для проверки опускаем датчик в сосуд с охлаждающей жидкостью и подогреваем сосуд.

Температуру контролируем термометром. Измеряем сопротивление датчика при разных температурах

Устанавливаем датчик в обратной последовательности. Момент затяжки датчика 9–15 Нм.

Доливаем до нормы охлаждающую жидкость.

Снятие датчика положения дроссельной заслонки

Датчик положения дроссельной заслонкиустановлен на оси дроссельной заслонки и представляет собой резистор потенциометрического типа.

На один конец его обмотки подается от контроллера стабилизированное напряжение +5 В, а другой соединен с «массой» контроллера.

С третьего вывода потенциометра (ползунка) снимается сигнал для контроллера.

Периодически измеряя выходное напряжение сигнала ДПДЗ, контроллер определяет текущее положение дроссельной заслонки для расчета угла опережения зажигания и длительности импульсов впрыска топлива, а также для управления регулятором холостого хода.

При выходе из строя ДПДЗ или его цепей контроллер включает сигнализатор неисправности и рассчитывает предполагаемое значение положения дроссельной заслонки по частоте вращения коленчатого вала и массовому расходу воздуха.

Снятие и установка датчика

Выключив зажигание, отсоединяем электрический разъем датчика

Крестообразной отверткой отворачиваем два винта крепления датчика к дроссельному узлу

Снимаем датчик

Устанавливаем датчик на дроссельный узел в обратной последовательности. При этом дроссельная заслонка должна находиться в закрытом положении

Снятие датчика массового расхода воздуха

Датчик массового расхода воздуха (ДМРВ) термоанемометрического типа расположен между воздушным фильтром и шлангом подвода воздуха к дроссельному узлу.

В зависимости от расхода воздуха напряжение выходного сигнала датчика изменяется от 1,0 до 5,0 В.

При выходе из строя датчика, контроллер рассчитывает значение массового расхода воздуха по частоте вращения коленчатого вала и расположению дроссельной заслонки.

ДМРВ имеет встроенный датчик температуры воздуха (ДТВ), чувствительным элементом которого является термистор, установленный в потоке воздуха.

Выходной сигнал датчика изменяется в диапазоне от 0 до 5,0 В, в зависимости от температуры воздуха проходящего через датчик.

При возникновении неисправности цепи ДТВ контроллер включает сигнализатор неисправности и заменяет показание датчика фиксированным значением температуры воздуха (33˚С).

Выключив зажигание, отсоединяем электрический разъем датчика

Крестообразной отверткой ослабляем хомут крепления подводящего шланга и снимаем его с патрубка датчика массового расхода воздуха.

Ключом «на 10» отворачиваем два болта крепления датчика к корпусу воздушного фильтра

Снимаем датчик массового расхода воздуха и уплотнитель датчика

Устанавливаем датчик в обратной последовательности. Момент затяжки болтов 8–11 Нм.

Снятие датчика детонации

Датчик детонации (ДД) закреплен на передней верхней части блока цилиндров.

Пьезокерамический чувствительный элемент датчика генерирует сигнал напряжения переменного тока, амплитуда и частота которого соответствует параметрам вибраций двигателя.

При возникновении детонации амплитуда вибраций определенной частоты возрастает.

При этом для гашения детонации контроллер корректирует угол опережения зажигания.

Выключив зажигание, отсоединяем разъем датчика.

Накидным ключом «на 13» отворачиваем болт крепления датчика к блоку цилиндров

…и снимаем датчик. На фото 1–3 приемная труба и корпус воздушного фильтра для наглядности сняты

Перед установкой датчика очищаем поверхность его прилегания на блоке цилиндров

Устанавливаем датчик в обратной последовательности. Момент затяжки болта крепления датчика 20–25 Н.м.

Снятие датчика кислорода

Работу проводим на смотровой канаве или подъемнике.

Отсоединяем разъем датчика кислорода.

Ключом «на 22» отворачиваем датчик и вынимаем его

При установке датчика не допускаем попадания смазки или грязи на наконечник датчика с прорезями и на разъем жгута проводов.

Заворачиваем датчик моментом 30–45 Нм

Снятие датчика скорости

Работу проводим на смотровой канаве или подъемнике.

Выключив зажигание, отсоединяем разъем датчика

Ключом «на 22» отворачиваем датчик скорости и снимаем его

Устанавливаем датчик в обратной последовательности

Датчик педали сцепления на Лада 4х4 Нива Е-Газ

Этот товар выбрали 16 покупателей

  • Описание
  • Доставка и оплата

Внимание! Данный датчик предназначен для автомобилей семейства Лада 4х4 (Нива) с электронной педалью газа (Е-Газ)!

Комплект: 1 датчик

Назначение:

  • Тюнинг деталь

Применяемость:

  • Лада 4х4 (Нива Легенд) ВАЗ 2121 3-дверная
  • Лада 4х4 (Нива Легенд) ВАЗ 2131 5-дверная

Доставим товары по всей России!

Способы доставки:

  • Почта России
  • СДЭК
  • Boxberry
  • Деловые Линии
  • КИТ (GTD)
  • ПЭК
  • Энергия
  • ЖелДорЭкспедиция
  • Байкал Сервис
  • Самовывоз из пункта выдачи в г.
    Тольятти

Способы оплаты:

  •  Картой любого банка, включая кредитные, онлайн (Visa, Mastercard, МИР, JCB)
  • SberPay — по счету в Сбербанк Онлайн без ввода данных своей карты
  • Сбербанк (через Сбербанк Онлайн, оператора, банкомат)
  • Tinkoff (через мобильный банк, оператора, банкомат)
  • ЮMoney
  • Наложенный платеж (наличными/картой при получении)
  • Наличными через терминалы, банкоматы, салоны связи
  • Оплата на расчетный счет для ЮЛ и ИП (только без НДС)
  • QIWI
  • Покупка в кредит

Обратите внимание!
Некоторые товары отправляются исключительно транспортными компаниями, ввиду их крупногабаритности и веса, с подробной информацией по доставке и способах оплаты конкретного заказа Вы можете ознакомиться в корзине при оформлении заказа.

ВЫБИРАЙТЕ БЕЗОПАСНЫЕ ПЛАТЕЖИ
После оплаты Вы получите электронный кассовый чек

С этим товаром покупают
