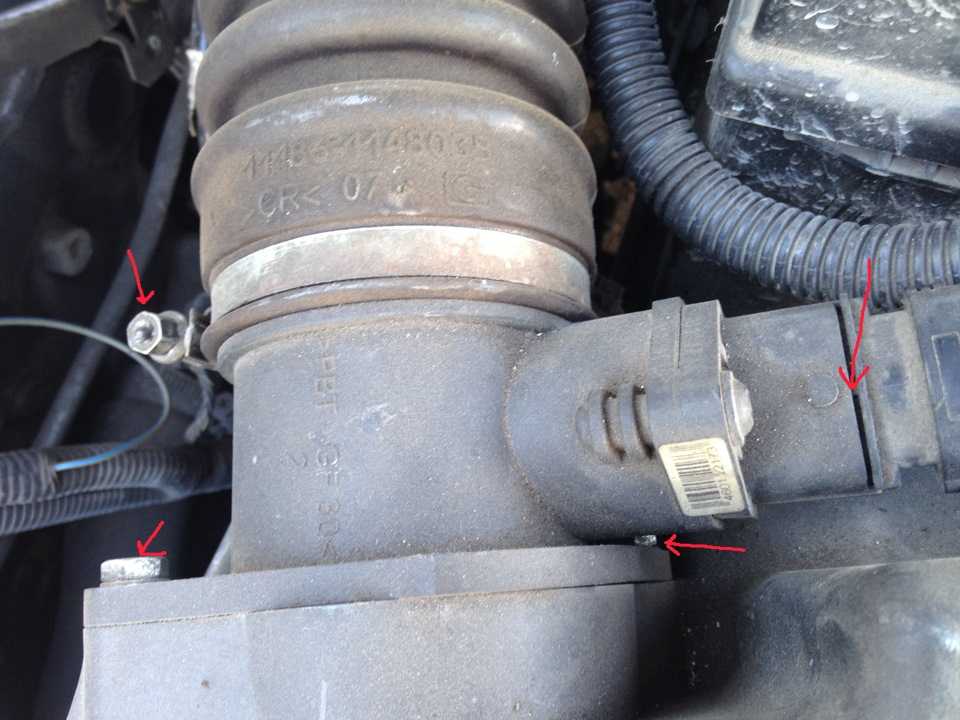

Датчик массового расхода воздуха ваз 2112 16 клапанов: Датчик массового расхода воздуха (ДМРВ) ВАЗ 2110-2112, 2114, Калина, Приора 8 и 16 клапанов (№116) Bosch 0280218116 купить

элемент сетчатого типа. Одна сторона пленки сталкивается с потоком охлаждающего воздуха, в то время как экранированная задняя сторона поддерживает постоянную температуру, а разница тока между ними измеряется и передается в виде прямоугольного цифрового выходного сигнала с частотой от 30 Гц на холостом ходу до 150 Гц при полностью открытой дроссельной заслонке. . Сенсоры с горячей пленкой, как правило, более надежны и менее подвержены загрязнению, чем датчики с нагревательной проволокой.

Датчик массового расхода воздуха – Датчик VAF
      Датчики объемного расхода воздуха (рис.5) имеют воздушный барьер (4), оснащенный возвратной пружиной. Этот барьер помещается в воздушный поток, потребляемый двигателем, и перемещается пропорционально увеличению или уменьшению воздушного потока.

Рис. 5

      Датчик также оснащен дополнительным барьером (2), который служит не только для балансировки, но и для демпфирования колебаний.
Шлагбаум механически связан с потенциометром стеклоочистителя (3). Напряжение питания подается на потенциометр. Его выходное напряжение зависит от положения шлагбаума, а само положение шлагбаума зависит от объема воздушного потока.
Измерительный потенциометр датчика выполнен на керамической подложке. Выводы резистора делителя напряжения выполнены на подложке, расположены в ряд и покрыты резистивным слоем.

Общие проблемы с датчиками массового расхода воздуха:

• Выходной сигнал не меняется при изменении расхода всасываемого воздуха.
• Отклонение значения выходного сигнала от правильного.
• Снижение скорости отклика датчика. В этом случае двигатель значительно теряет «резвость» и становится трудно запустить двигатель в холодную погоду. Снижение скорости реакции при загрязнении нагревательного резистора и двух датчиков температуры.

ПРИМЕЧАНИЕ. ЭБУ самопроверки не регистрирует снижение скорости срабатывания MAF, в результате чего эту неисправность невозможно обнаружить путем считывания кодов ошибок с помощью считывателя кодов. Снижение скорости отклика можно проверить только с помощью осциллографа.

Принцип проверки датчика массового расхода воздуха с помощью осциллографа

      При диагностике массового расхода воздуха с помощью осциллографа скорость отклика датчика можно проверить при резком ускорении. В этот момент происходит следующее: Пока двигатель работает на холостом ходу (без нагрузки), воздух, заполняющий впускной коллектор, сильно разбавлен, так как поток воздуха почти полностью ограничен дроссельной заслонкой и клапаном управления холостым ходом. Абсолютное давление в коллекторе ниже атмосферного на 0,6-0,7 бар. Внутренний объем впускного коллектора пропорционален рабочему объему двигателя, но масса разбавленного воздуха, заполняющего коллектор при работе двигателя на холостом ходу без нагрузки, пренебрежимо мала.
      При резком ускорении воздух сразу устремляется во впускной коллектор и быстро заполняет объем коллектора до тех пор, пока абсолютное давление в нем не станет близким к атмосферному. Этот процесс происходит очень быстро, при этом расход воздуха через ДМРВ в это время достигает уровня, близкого к расходу воздуха двигателем при максимальной нагрузке. Как только абсолютное давление во впускном коллекторе приближается к атмосферному давлению, поток воздуха, проходящий через MAF, становится пропорциональным частоте вращения двигателя.
      Максимальное значение сигнала выходного напряжения ДМРВ сразу после резкого разгона должно достигать значения, близкого к значению при максимальной нагрузке двигателя. Для датчиков производства BOSCH сигнал выходного напряжения должен кратковременно повышаться до 4В.
      При диагностике необходимо определить значение выходного сигнала датчика при неработающем двигателе и среднее значение сигнала при работе двигателя на холостом ходу без нагрузки. Значение выходного напряжения 1В±0,02В соответствует нулевому расходу воздуха. Скорость отклика можно оценить, наблюдая за переходным процессом при подаче питания на датчик. Естественно, что с увеличением загрязнения время переходного процесса выходного сигнала быстро увеличивается.

Процедура проверки работоспособности датчика массового расхода воздуха

      Первоначально следует осмотреть впускной коллектор на наличие трещин, повреждений и проверить его монтажное положение. Значительная разгерметизация воздухосборника может привести к взрыву двигателя, а разгерметизация в ограниченных местах может повлиять на соотношение воздух/топливо в смеси.

—  ДАТЧИК ОБЪЕМА РАСХОДА ВОЗДУХА (ВАФ) —

• Подключите отрицательную клемму вольтметра к массе шасси.
• Определите клемму подачи напряжения и клемму заземления.
• Подсоедините положительную клемму вольтметра к проводу, подключенному к сигнальной клемме датчика массового расхода воздуха.
• Снимите воздуховод.
• Снимите воздушный фильтр в сборе, чтобы клапан (пластина) MAF легко открывался и закрывался.
• Несколько раз откройте и закройте клапан, чтобы убедиться, что он работает плавно и не заедает.
• Включите зажигание (двигатель не работает) — напряжение, показываемое вольтметром, должно быть в пределах 0,2В ¸ 0,3В.
• Несколько раз откройте и закройте MAF — напряжение, показываемое вольтметром, должно постепенно увеличиваться, пока не достигнет 4,0 В ¸ 4,5 В.
• Установить воздуховод. Запустите двигатель и оставьте его работать на холостом ходу – вы должны увидеть напряжение в диапазоне 0,5В¸ 1,5В.
• Откройте дроссельную заслонку (нажмите педаль акселератора) так, чтобы обороты двигателя могли увеличиться до 3000 об/мин – показание напряжения должно быть 2,0В ¸ 2,5В.
• Кратковременно открыть дроссельную заслонку (нажать на педаль акселератора) — при этом напряжение должно быть более 3,0В.
• Если вы производите измерения с помощью осциллографа, вы должны наблюдать следующую форму сигнала (рис. 6):

Рис. 6

— Возможные повреждения датчика объема:
      Хаотический выходной сигнал

• Хаотический выходной сигнал присутствует, когда выходное напряжение датчика массового расхода воздуха изменяется поэтапно, падает до нуля или полностью исчезает.
• Когда выходной сигнал MAF хаотичен, причина обычно в резистивном слое датчика или заедает клапан (пластина). В этом случае следует заменить датчик массового расхода воздуха.
• Иногда при движении подвижный рычаг может отходить от токопроводящего провода. Это также может быть причиной создания хаотического выходного сигнала.
• Снимите верхнюю крышку датчика массового расхода воздуха и проверьте, касается ли рычаг провода при переходе из открытого положения в закрытое. Если рычажок не касается провода, то для подачи сигнала его необходимо аккуратно согнуть до касания провода, либо провод следует тщательно очистить. Это часто помогает устранить причины появления хаотичного выходного сигнала.

      Отсутствует сигнал напряжения

• Проверьте опорное напряжение 5,0 В на клемме питания датчика массового расхода воздуха.
• Проверьте состояние заземления на клемме массы MAF.
• Если напряжение подается и заземление правильное, проверьте сигнальный провод между датчиком массового расхода воздуха и бортовым контроллером.
• При проблемах с напряжением питания или с заземлением необходимо проверить состояние проводов между датчиком массового расхода воздуха и бортовым контроллером.
• Если все провода в порядке, необходимо проверить все клеммы питания и заземления бортового контроллера. Если напряжения питания и земля в порядке, то под подозрение попадает сам бортовой контроллер.
• Сигнал или опорное напряжение равно напряжению автомобильного аккумулятора.

      Проверьте сопротивление

• Подсоедините омметр между сигнальной клеммой датчика массового расхода воздуха и клеммой напряжения питания или между сигнальной клеммой датчика массового расхода воздуха и клеммой массы.
• Несколько раз откройте и закройте клапан массового расхода воздуха – вы должны заметить плавное изменение сопротивления. Когда пластина потока медленно перемещается из закрытого положения в полностью открытое, сопротивление MAF может постепенно увеличиваться и уменьшаться, что является нормальным явлением. Если сопротивление равно бесконечности или нулю, это означает, что датчик массового расхода воздуха неисправен.
• В этой процедуре вы не увидите значений сопротивления массового расхода воздуха — сопротивление варьируется в верхнем диапазоне в зависимости от производителя датчика массового расхода воздуха. Важнее правильное функционирование датчика, а не соблюдение нормативного значения сопротивления.
• Омметр подключается между клеммой массы датчика массового расхода воздуха и клеммами напряжения питания датчика массового расхода воздуха. Результирующее сопротивление должно быть стабильным. Если сопротивление стремится к бесконечности или равно нулю, датчик массового расхода воздуха подлежит замене.

— ДАТЧИК ДАТЧИКА МАССОВОГО РАСХОДА ВОЗДУХА —
(ГОРЯЧАЯ ПРОВОДА)

— Проверить выходной сигнал

• Включите зажигание — напряжение должно быть около 1,4В.
• Запустите двигатель и оставьте его работать на холостом ходу – показание напряжения должно быть около 2В.
• Быстро откройте и закройте дроссельную заслонку (нажмите педаль акселератора) несколько раз. Напряжение должно значительно увеличиться по сравнению с напряжением, измеренным на холостом ходу и без нагрузки.
• Проверка выходного сигнала датчика массового расхода воздуха Hot Wire слишком сложна, так как невозможно смоделировать состояние полной нагрузки в сервисном центре. Это можно сделать только с помощью динамометра. Но описанная ниже процедура позволяет проверить выходной сигнал на бесперебойность (выполнение этой процедуры с помощью осциллографа считается значительно более надежным).
• Отсоедините воздуховод, чтобы получить доступ к горячему проводу.
• Включите зажигание.
• Используйте кусок пластиковой трубки, чтобы продуть воздухом горячий провод. Это должно привести к изменению выходного напряжения датчика.

—  ДАТЧИК ДАТЧИКА МАССОВОГО РАСХОДА ВОЗДУХА   —
      Это цифровые датчики, поэтому выходной сигнал зависит от частоты прямоугольной волны. Частота зависит от положения дроссельной заслонки — 30 Гц на холостых оборотах двигателя и 150 Гц при полностью открытой дроссельной заслонке. Поэтому выходной сигнал можно оценить только с помощью осциллографа.

—  Осциллографические измерения
Датчик горячей проволоки
      Подключите активный щуп осциллографа к сигнальной клемме датчика, а щуп заземления – к заземлению корпуса.
Быстро нажмите на педаль газа. Исправный датчик будет иметь следующие формы сигналов, как на рис. 7.

Рис. 7
Обратите внимание на значение напряжения сигнала на первом пике, оно должно быть около 4,5В.
На рис. 8 показан уровень напряжения в «полумертвом» датчике, а на рис. 9и рис. 10 — неисправный датчик.

Рис. 8

Рис. 9

Рис. 10

— Возможное повреждение датчика массового расхода воздуха:
      Прерванный выходной сигнал падает до нуля или если цепь разорвана.

      Отсутствует напряжение сигнала

• Проверьте подачу питания от аккумуляторной батареи на 5-й вывод разъема датчика массового расхода воздуха.
• Проверьте соединение клемм 1 и 2 с массой.
• Если напряжение питания и масса в норме, следует проверить соединение между датчиком массового расхода воздуха и бортовым контроллером.
• Если напряжение питания и/или заземление плохие, следует проверить проводимость источника питания и/или проводов заземления между датчиком массового расхода воздуха и бортовым контроллером.
• Если все провода в порядке, следует проверить клеммы питания и массы бортового контроллера. Если напряжения питания и земля в порядке, то под подозрение попадает сам бортовой контроллер.

Термопленочный датчик (HFM)
      Подключите активный щуп осциллографа к сигнальной клемме датчика, а щуп заземления — к заземлению корпуса.
Резко нажмите на педаль газа. Исправный датчик будет иметь следующую форму волны, как на рис. 11. Частота должна варьироваться примерно от 30 Гц до 150 Гц в зависимости от положения дроссельной заслонки.

Рис. 11

Обратите внимание на небольшое закругление краев прямоугольной формы сигнала. Это нормально и не должно рассматриваться как неисправность.

— Возможное повреждение датчика массового расхода воздуха:
      Прерванный выходной сигнал

• Сигнал будет прерван, если частота не изменится плавно, если она упадет до нуля или если цепь разорвется.
• Когда выходной сигнал прерывается или выходит за пределы допустимого диапазона, а напряжение питания и заземление в норме, это указывает на неисправность датчика массового расхода воздуха. В этом случае его необходимо заменить.

      Отсутствует напряжение сигнала

• Включите зажигание и проверьте подачу питания от аккумуляторной батареи на 2-ю клемму разъема датчика массового расхода воздуха.
• Включите зажигание и проверьте наличие напряжения +5В на 4-й клемме.
• Если напряжения питания в норме, следует проверить соединение между датчиком массового расхода воздуха и бортовым контроллером.
• Если напряжение питания плохое, следует проверить проводимость источника питания и/или провода массы между датчиком массового расхода воздуха и бортовым контроллером.
• Если все провода исправны, следует проверить клеммы питания и заземления бортового контроллера. Если напряжения питания и земля в порядке, то под подозрение попадает сам бортовой контроллер.
