Датчик коленвала на ВАЗ 2110: признаки неисправности, замена своими руками

Содержание:

1. Как он работает
2. Признаки неисправности
3. Проверка
4. Нюансы замены

Не секрет, что управление двигателем на «десятой» модели отечественного автопроизводителя АвтоВАЗ осуществляется за счет работы компьютера. Различные датчики снимают данные, отправляют их главному компьютеру, который распределяет работу систем.

Примечательно, но только данный элемент способен оставить работу двигателя, если регулятор выйдет из строя. Задача данного датчика заключается в синхронизации системы зажигания и системы подачи топлива.

Если прибор ломается, синхронизация нарушается. Следовательно, происходит сбой в работе всей системы. Искры нет, топливо не подается. Двигатель некоторое время может странно себя вести, но затем все равно заглохнет.

Как он работает

Давайте разберемся, как работает данный элемент. Регулятор считывает данные о частоте вращения коленчатого вала, а также сообщает о его текущем положении по средствам магнитных импульсов.

Расположение

Поскольку двигатели, устанавливаемые на ВАЗ 2110, отличаются друг от друга, применяются и различные датчики ПКВ. Следовательно, при замене обязательно выбирайте аналогичное устройство, поскольку регулятор с другими характеристиками банально не подойдет, потому система все равно работать не будет даже при наличии качественного, исправного датчика.

Признаки неисправности

Если у вас есть в распоряжении мультиметр и обычная отвертка, вы сможете без особых проблем самостоятельно проверить работоспособность устройства.

Выкручиваем гайку

К признакам неисправностей датчика коленвала относят:

• На приборной панели загорается сигнальная лампа, рекомендующая проверить двигатель;
• При холостом ходу двигатель ведет себя неустойчиво;
• Падает тяга;
• Обороты двигателя падают, поднимаются;
• Происходит детонация, то есть выстрелы впускного или выпускного коллектора;
• Двигатель не удается завести.

Проверка

Перед тем как его проверить, до него сперва необходимо добраться. А находится устройство в не очень удобном месте на двигателе. Так что приготовьтесь затратить на это некоторое время.

Вообще же искомый нами датчик находится на крышке масляного насоса. Искать его нужно непосредственно возле шкива генератора.

Теперь к вопросу о том, как его проверить. Рассмотрим две наиболее распространенных ситуации, но для начала снимем элемент.

• Демонтаж датчика осуществляется ключом на 10 миллиметров;
• Обязательно перед снятием сделайте специальные метки на картере и датчике. Это позволит вернуть его на прежнее место, либо установить новый регулятор в правильном положении;
• Если отсутствуют внешние, заметные на глаз повреждения датчика коленчатого вала, тогда необходимо использовать мультиметр;
• Не забудьте замерить расстояние между датчиком и диском синхронизации. В нормальном положении зазор составляет в пределах от 0,6 до 1,5 миллиметра.

Первый способ проверки

В данном случае вам потребуется омметр, которым вы будете заменять сопротивление на обмотке. Согласно нормам завода-производителя, показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели несколько отличаются от нормы. Если же отклонения серьезные, вам обязательно придется заменить датчик.

Следует отметить справедливости ради, что датчик положения коленчатого вала на моделях ВАЗ 2110 редко ломается. Среди основных причин его отказа от нормальной функциональности является накопление грязи, механические повреждения, а также банальный заводской брак.

Второй метод

Здесь потребуется вольтметр, трансформатор и измеритель индуктивности. Мерить сопротивление желательно в условиях компактной температуры.

Когда показатели омметра получены, вооружитесь прибором для измерения индуктивности. В норме прибор должен показать от 200 до 4000 единиц (миллигенри).

Мегомметром измеряется сопротивление при питании обмотки датчика положения коленвала в 500 вольт. При нормальном состоянии показания составят не более 20 Мом.

Нюансы замены

Заменить датчик достаточно просто. Он снимается со своего места обитания, а на его место устанавливается новое устройство.

Место установки и элементы крепежа

Однако при этом важно учесть некоторые нюансы.

1. Выбирайте качественные автозапчасти, которые следует приобрести в специализированных магазинах. Их работоспособность желательно проверить на месте.
2. При установке на место нового регулятора, соблюдайте изначальное положение. Чтобы его запомнить, нанесите соответствующие метки маркером или мелом.
3. Не забудьте соблюдать требуемое расстояние между датчиком и диском синхронизации. Нормальный показатель зазора мы вам уже сообщили.
4. Болты затягиваются обязательно с моментом, не превышающим 8-12 нм.
5. Проверьте новый датчик до того, как он окажется задействован в работе топливной системы. Неправильно подобранное устройство может привести к возникновению ряда других неисправностей, отказу работы силового агрегата.

Самостоятельно проверить и поменять датчик положения коленвала на отечественной «десятке» не сложно. Наиболее проблематичным этапом работы является получение доступа к устройству, поскольку спрятано оно достаточно далеко. Тем не менее, если вы справитесь с этим, все последующие мероприятия покажутся вам сущим пустяком.

Только ни в коем случае не расслабляйтесь, действуйте аккуратно, последовательно, соблюдайте все метки и правила замены девайса.

 Загрузка …

---

Замена датчика положения коленвала на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Благодаря датчику положения коленвала осуществляется синхронная работа системы зажигания и системы подачи топлива в двигатель автомобиля. Проще говоря, контроллер, управляющий полностью инжекторной системой впрыска, определяет момент  подачи команды на форсунки, чтобы они подали топливо в цилиндры, а также он устанавливает момент подачи искры в соответствующий цилиндр — всё благодаря одному лишь датчику.

Примечание!
Вам понадобится минимальный набор инструментов: гаечный ключ «на 10», а лучше вороток и накидная головка, мультиметр для проверки датчика на работоспособность.

Местонахождение датчика

Сам датчик закрепляется на кронштейне, расположенном на крышке масляного насоса, он своей лицевой стороной смотрит на зубья большого шкива коленчатого вала (указаны синей стрелкой). В задней части у датчика располагаются выводы, к которым и подсоединяется колодка проводов, идущая от контроллера (указан красной стрелкой на фото).

Когда менять датчик?

Он со временем засоряется, ведь находится внизу, и на его лицевой стороне появляется грязь. Снимите его с автомобиля и аккуратно щёткой очистите лицевую часть датчика от грязи. Если не помогло, произведите замену датчика на новый.  В противном случае мощность снизится значительно и детонация при разгоне будет (подробности здесь: «Описание детонации двигателя подробно»). Однако, не меняйте датчик не проверив его, ведь подобные симптомы относятся к другим датчикам (например, сбитые фазы ГРМ, шпонки плохо закрепляются на места, натяжной ролик не справляется).

1. Датчик – электронный компонент движка, к нему подсоединяются провода, поэтому перед началом работы обесточьте бортовую сеть у автомобиля: скиньте клемму минус с АКБ (процедура описана в статье: «Замена аккумулятора на автомобилях»).

2. Теперь отожмите рукой фиксатор, крепящий проводку на датчике, и отсоедините его (фото 1). Действуйте аккуратно, на практике достаточно случаев поломки фиксатора из-за чрезмерного воздействия.

Далее с помощью ключа отверните болт, благодаря которому датчик крепится на кронштейне (фото 2) и снимите датчик. На приборе включите функцию вольтметра с пределом измерения до 200 мВ и подсоедините провода, идущие от него, на выводы датчика (фото 4). Взяв отвёртку с плоским лезвием, очень быстро попытайтесь проносить её над лицевой части датчика. Прибор начнет выдавать показания в районе 0,3 В. Ничего не происходит? – осуществите замену датчика.

Примечание!
Правильнее проверять датчик на исправность, когда он установлен на машине К выводам датчика подсоединяется спец. прибор, заводите машину и наблюдайте за скачками на приборе. Учтите, машина не заведётся, аккумулятор сильно не сажайте.

3. Если окажется, что датчик подлежит замене, обязательно берите точно такой же: идентичной формы и длины. После установки, проверьте набором специальных щупов расстояние между лицом датчика и зубьями шкива коленвала, данное расстояние должно быть в пределах 1±0,41 мм.

Дополнительный видеоролик:
Ниже представлены видеоматериалы по теме сегодняшней статьи, рекомендуем ознакомиться.



Датчик коленвала ВАЗ 2110 — АвтоТачки

Содержание

• Что такое датчик положения коленвала на ваз
  • Функции и назначение Датчик коленвала ВАЗ 2110
  • Индуктивный (магнитный) датчик коленвала 0905 Датчик холла 9005 Датчик Холла

    Влияние 008

  • Оптические датчики
  • Где находится датчик коленвала ВАЗ 2110?
  • Датчик положения коленвала от какой машины?
• Характеристики систем впрыска
  • Алгоритм системы впрыска
• Немного о мастер-дисках
• Немного о коленчатом валу
• Замена фишек и распиновка ДПКВ ВАЗ 2110
• Признаки поломки

  5 Датчик шатунов неисправности

• Проверка датчик коленвала ваз 2110 на исправность
  • Первый способ проверки датчика коленвала ваз 2110
  • Особенности проверки на других автомобилях
  • второй способ
• Диагностика контроллера
• Менять, или не менять датчик коленвала ВАЗ 2110?
• Замена
• Проверка работоспособности
• Заключение

Что такое датчик положения коленвала на вазе

Индукционный датчик коленвала ВАЗ 2110 устанавливается рядом со специальным диском, расположенным вместе со шкивом привода коленвала. Специальный диск называется главным или мастер-диском. Вместе с ним он обеспечивает угловую синхронизацию блока управления. Пропуск двух 60 зубьев на диске позволяет системе определить ВМТ 1-го или 4-го цилиндра. Зуб 19после прохода должен быть обращен к штоку ДПКВ, а метка на распредвале должна быть напротив криволинейного крепления отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах от 0,8 до 1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для уменьшения помех провод датчика коленчатого вала экранирован.

После включения зажигания программа управления блоком находится в режиме ожидания тактового сигнала от датчика положения коленчатого вала. При вращении коленчатого вала в блок управления мгновенно поступает синхронизирующий импульсный сигнал, который своей частотой замыкает на массу электрическую цепь форсунок и каналов катушек зажигания.

Алгоритм программы блока управления работает по принципу считывания 58 зубцов, проходящих через магнитопровод ДПКВ при двух отсутствующих. Скачок на два зуба является реперной отметкой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точки, от которой блок анализирует и распределяет сигналы переключения по тактам работы управляемого им инжекторного двигателя и искра в свечах.

Блок управления обнаруживает кратковременный сбой в системе синхронизации и пытается повторно синхронизировать процесс управления. При невозможности восстановления режима синхронизации (отсутствие контакта в разъеме ДПКВ, обрыв кабеля, механическое повреждение или поломка приводного диска) система выдает сигнал ошибки на приборную панель, включая аварийную лампу Check Engine. Двигатель остановится и запустить его будет невозможно.

Датчик положения коленчатого вала надежный прибор и редко выходит из строя, но иногда поломки связаны с невнимательным или халатным отношением специалистов по обслуживанию двигателей.

Датчик положения коленчатого вала надежный прибор и редко выходит из строя, но иногда поломки связаны с небрежным или халатным отношением специалистов по обслуживанию двигателей.

Например, на ВАЗ-2112 двигатель 21124 (16-клапанный, где трос ДПКВ очень близко к выпускному коллектору), и проблема обычно возникает после ремонта, когда фишка троса не закреплена в кронштейне . При контакте с горячей трубой кабель плавится, разрушая схему подключения, и машина глохнет.

Другим примером может быть плохо сделанный приводной диск, резиновая втулка которого может вращаться на внутреннем шарнире.

Электронный блок управления при получении одиночного сигнала от ДПКВ определяет положение относительно коленчатого вала в каждый момент времени, вычисляя его частоту вращения и угловую скорость.

На основе синусоидальных сигналов, формируемых датчиком положения коленчатого вала, решается широкий круг задач:

• Определить текущее положение поршня первого (или четвертого) цилиндра.
• Проверить момент впрыска топлива и продолжительность открытого состояния форсунок.
• Управление системой зажигания.
• Управление системой изменения фаз газораспределения;
• Управление системой поглощения паров топлива;
• Обеспечивают работу других дополнительных систем, связанных с частотой вращения двигателя (например, электроусилителя руля).

Таким образом, ДПКВ обеспечивает работу силового агрегата, определяя с высокой точностью работу двух его основных систем: зажигания и впрыска топлива.

Перед покупкой сменного ДПКВ необходимо уточнить тип устройства, установленного на двигателе.

Функции и назначение Датчик коленвала ВАЗ 2110

В двигателе с 8 или 16 клапанами ДПКВ предназначен для выполнения неуправляемых опций, но для синхронизации фаз для впрыска бензина. Также датчик коленвала на ВАЗ 2110 передает импульс на воспламенение топливовоздушной смеси в камерах сгорания силового агрегата. Поэтому при выходе из строя контроллера это может привести к тому, что различные системы автомобиля будут работать некорректно. А это значит, что нормальная работа двигателя будет невозможна.

Датчик коленвала ВАЗ 2112

Сам датчик коленвала ВАЗ 2110 является прибором индуктивного типа; этот контроллер должен реагировать на прохождение зубцов на приводном диске. Этот диск крепится на ведущем шкиве генератора, а сам контроллер устанавливается рядом с ним. На шкиве 58 зубьев, между которыми полость размером в 2 зубца. Эта полость обеспечивает синхронизацию с верхней мертвой точкой поршней двигателя. В момент прохождения полости через контроллер поступает соответствующий сигнал на блок управления двигателем.

Конструкций таких устройств довольно много, принцип их работы основан на таком регуляторе, как датчик Холла ВАЗ 2110. В последнем случае регулятор также реагирует на вращающийся вал, но его работа осуществляется за счет прохождения постоянного магнита.

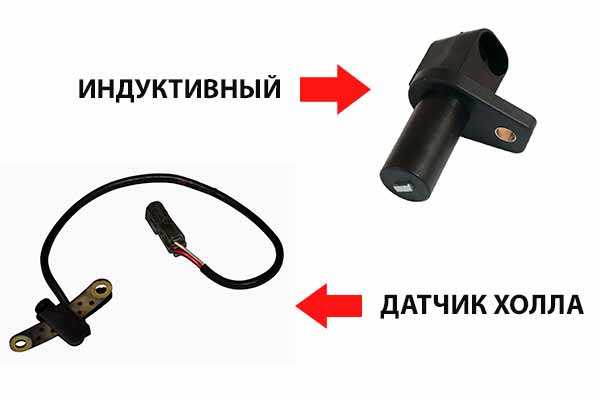

Индуктивный (магнитный) датчик коленвала ВАЗ 2110

В основе прибора лежит намагниченный сердечник, помещенный в катушку. В состоянии покоя магнитное поле постоянно и в его обмотке ЭДС самоиндукции отсутствует. Когда вершина металлического зуба ведущего диска проходит перед магнитопроводом, магнитное поле вокруг сердечника изменяется, что приводит к индукции тока в обмотке. При вращении диска на выходе появляется переменный ток, при этом частота тока изменяется в зависимости от скорости вращения вала. Работа основана на эффекте электромагнитной индукции.

Особенностью данного датчика является его простая конструкция, работающая без дополнительного источника питания.

Датчик Холла

Тип этих датчиков работает на микросхеме, помещенной в корпус с магнитопроводом, а установочный диск создает движущееся магнитное поле с намагниченными зубьями.

Датчик обеспечивает высокоточную выдачу сигнала на всех заданных режимах вращения коленчатого вала. Для датчика Холла требуется подключение постоянного напряжения.

Датчики оптические

Основан на физическом явлении фотоэлектрического эффекта. Конструктивно представляет собой источник света с приемником (фотодиодом). Вращаясь между источником и приемником, перфорированный диск периодически закрывает и открывает путь к источнику света, в результате фотодиод вырабатывает импульсный ток, который поступает в блок управления в виде аналогового сигнала (система имеет ограниченное применение и ранее устанавливался на инжекторные автотракторы, например, Матиз).

Где находится датчик коленвала ВАЗ 2110?

Если отмечены неисправности двигателя, то прежде чем приступать к выявлению поломок и признаков неисправностей, необходимо выяснить, где находится регулятор. Где находится датчик положения коленвала на 8 или 16 клапанной десятке? Если вы откроете капот, то заметите, что регулятор находится прямо на крышке масляного насоса. Как видите, расположение регулятора не очень удобное. В то время инженеры ВАЗ задумались о целесообразности замены контроллера, поэтому оснастили ДПКВ кабелем длиной 80 см.

Расположение ДПКВ под капотом автомобиля

Датчик положения коленвала от какого автомобиля?

Модель	Код двигателя	Год выпуска	Объем двигателя л.
110 (2110) 1,5	ВА3 2111 / ВАЗ-2111	1995 — 2005 г.в. 0) 1,5 16В	ВАЗ-2112	1995 — 2010 годы	1,5
110 (2110) 2.0i	C20XE	1996 — 2000 годы	два
110 (2110) Ванкель 415	1997 — 2004 гг.	2,6
110 (2110) 1,6	ВАЗ-21114 / ВАЗ-21124	1995 — 2012 гг. АЗ-21124	2004 — 2010 г.в. лет	1,6
110 (2110) 1,6 ГБО	ВАЗ-21114	2004 — 2007 г.в.	1,6
111 (2111) 1,5	ВАЗ-2111/ВА3 — 29 1601 900 005 лет	1,5
111 (2111) 1,5 16В	ВАЗ-2112	1995 — 2005 г.в.	2004 — 2013 гг.	1,6
112 (2112) 1,5	ВАЗ-2111	1995 — 2005 г.в.	1,5
112 (2112) 1,5 16В	ВАЗ-2112	1995 — 2005 г. в. 57
112 (2112) 1,6	ВАЗ-21124 / ВАЗ-21114	2005 — 2011 г.в.	1,6

Особенности систем впрыска

Система впрыска и блок управления датчиком и блоком управления. Все сигналы поступают на вход микропроцессорного блока, регулирующего работу исполнительных механизмов. За правильную работу двигателя отвечают следующие датчики:

1. Положения коленчатого вала.
2. Положение распредвала (не во всех версиях).
3. давление во впускном коллекторе.
4. Лямбда-зонд.
5. Скорости.
6. Массовый расход воздуха.
7. Положения дроссельной заслонки.

И основную роль играет датчик коленвала ВАЗ-2110 (8 клапанов или 16), так как от него зависит момент впрыска и подача высокого напряжения на электроды свечей. Датчик температуры в конструкции есть, но на работу он практически не влияет. Нужно следить за температурой двигателя и подавать сигнал на стрелку (или на бортовой компьютер). Но будет незаменим, если необходимо реализовать автоматическую смену видов топлива (с бензина на газ и наоборот).

Алгоритм системы впрыска

Микропроцессор имеет несколько входов и выходов. На входы поступают сигналы от всех датчиков. Но сначала эти сигналы преобразуются, при необходимости усиливаются. Микроконтроллер запрограммирован на работу с датчиками и исполнительными механизмами. Программы (прошивки) могут обеспечивать различные функции двигателя.

Можно добиться увеличения мощности (увеличится расход бензина) или уменьшения расхода (мощность пострадает). Но большинство автолюбителей отдают предпочтение программам, обеспечивающим работу со средними параметрами. При этом сигнал датчика положения коленчатого вала ВАЗ-2110 не меняется, корректируется только реакция исполнительных механизмов на изменение входных данных.

Немного о мастер-дисках

Регулировочные диски для индуктивных датчиков изготавливаются из стали, иногда заодно со шкивом коленчатого вала (например, автомобиль Опель).

Диски датчиков Холла изготовлены из пластика, в их зубья запрессованы постоянные магниты.

Немного о коленчатом валу

Коленчатый вал – важнейший элемент любого двигателя внутреннего сгорания. Он приводится в движение стартерным двигателем (во время пуска) и поршнями (во время работы). Оттуда крутящий момент передается на коробку передач, систему газораспределения и вспомогательные механизмы. А чтобы впрыск топлива происходил своевременно, искра образовывалась в нужный момент, нужен датчик коленвала ВАЗ-2110.

Отслеживает положение шкива и передает сигнал на электронный блок управления. Зубья на шкиве есть, расстояние между ними одинаковое. Но в одном месте пропуск — двух зубов не хватает. Датчик положения реагирует на приближение металла. При прохождении рядом с датчиком пустой области генерируется сигнал — блок управления оповещается о том, что произошел один оборот коленчатого вала.

Замена фишки и распиновки ДПКВ ВАЗ 2110

Со временем изнашиваются провода, ведущие к микросхеме ДПКВ. Он расположен внизу двигателя и недалеко от переднего колеса, в результате чего на ДПКВ и его чипе откладывается грязь, снег, масло, химические агрессивные среды в виде солей, что приводит к медленному окислению провода на микросхеме и после их обрыва. Так как провода микросхемы объединены в один пакет, то при замене ремонтная микросхема снабжена двумя торчащими проводами длиной 15 см. Сняв поврежденную микросхему, установите в «катушку» новую. Места скрутки изолируются термоусадкой или изолентой.

На приведенной ниже диаграмме видно, что назначение его контактов простое: два провода подключены непосредственно к контактам ввода сигнала на блоке управления по всей длине корпуса. Соблюдайте полярность подключения сигнальных кабелей датчика к блоку управления. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ нужно только поменять тросы и проверить работоспособность запуском двигателя.

Признаки поломки

Любая неисправность датчика коленвала ВАЗ 2110 сделает невозможным запуск двигателя после длительной остановки. Если контроллер начнет глючить во время эксплуатации автомобиля, в 90% случаев двигатель остановится, так как ЭБУ не будет формировать сигнал в систему зажигания, сработает функция безопасности ДВС. Признаки неисправности датчика при начале поломки узла:

• проверка Активация двигателя на приборной панели;
• обороты двигателя становятся нестабильными, тяга снижается на 50;
• Датчик коленвала ВАЗ 2110 необходимо срочно менять при появлении следующего признака неисправности: при увеличении скорости ощущается глухой шум в районе двигателя и стук;
• инжекторный двигатель характеризуется появлением хлопков в районе выпускного тракта.

При полном выходе из строя ВАЗ 2110 дпкв двигатель глохнет из-за того, что ЭБУ не подает сигналов на образование искры.

Данные симптомы не всегда свидетельствуют о необходимости полной замены датчика коленвала ВАЗ 2110, так как все неисправности элемента условно делят на четыре группы:

• загрязнение поверхности;
• повреждение обмотки прибора и нарушение ее целостности;
• производственные дефекты;
• обрыв цепи или короткое замыкание.

Проверка датчика начинается с очистки детали. Проверяется чистота контактов, их сохранность, чистота разъема, удаляются масляные потеки. Конструкция датчика довольно проста, но 20 процентов отказов устройств происходит из-за производственного брака. Обрыв проводки устраняется после закрытия звонка. Датчик коленвала ВАЗ 2110 не ремонтируется, так как стоимость расходника не превышает 100 рублей, узел меняется на аналогичный после небольшой диагностики.

Датчик коленвала ВАЗ 2110 Причины выхода из строя

Причин, по которым датчик может выйти из строя, несколько, но они все же существуют.

• Механические повреждения;
• Старение;
• Электрические повреждения;
• Контроль разомкнутой цепи;

Рассмотрим подробнее каждый из вариантов отказа.

Механическое повреждение Это может быть вызвано любым ударом по датчику. Например, при попытке разобрать датчик возможны такие поломки.

Старение. Часто в старых автомобилях датчик может выйти из строя из-за его старения и размагничивания сердечника.

электрические повреждения. При таком сбое чаще всего рвется катушка внутри датчика, и через нее перестает поступать сигнал на ЭБУ.

Обрыв цепи управления. Обрыв цепи управления не является неисправностью датчика. В случае обрыва страдает проводка, передающая сигнал от датчика к ЭБУ.

Проверка датчика коленвала ВАЗ 2110 на исправность

Для проверки предполагаемой неисправности датчика коленвала рассматриваются два наиболее вероятных случая его неисправности. В обоих случаях потребуется разобрать устройство десятипроволочным ключом. Перед эксплуатацией на картер и на сам датчик наносятся метки, которые в дальнейшем помогут прикрутить устройство до исходного угла поворота.

Кроме того, перед разборкой водитель должен не забыть измерить зазор между диском ГРМ и датчиком, который не может превышать 0,6-1,5 мм. При отсутствии механических повреждений в виде царапин, вмятин, повреждений структуры материала датчик проверяют другими средствами измерений:

• Проверка омметром. В этом случае необходимо измерить сопротивление обмотки датчика. Так как стандартное значение этого показателя, установленное производителем, находится в пределах от 550 до 750 Ом, превышение указанных пределов свидетельствует о неисправности этого важного для корректной работы автомобиля прибора, а значит, и о его неисправности. Здесь стоит отметить, что производитель все же допускает небольшое несоответствие сопротивлений паспортным значениям, но в любом случае они должны соответствовать данным, указанным в инструкции по эксплуатации машины;
• проверка с помощью вольтметра, измерителя индуктивности и трансформатора. Этот способ сложнее, но эффективнее: измеряется сопротивление тем же омметром, после чего проверяется индуктивность (она должна быть от 200 до 4000 миллигенри), при напряжении обмотки датчика 500 вольт. Далее нужно измерить сопротивление мегомметром и убедиться, что оно не превышает 20 МОм.

Если датчик по-прежнему не проходит эти тесты, его следует заменить. При этой процедуре не следует забывать о регламентированном производителем расстоянии между ним и диском синхронизации, а также совмещении с метками на картере, которые были сделаны на предыдущем устройстве. Перед установкой нового датчика его следует проверить, ведь даже при правильном соблюдении всех процедур установки он может работать некорректно.

Новый ДПКВ проверяется так же, как и при подозрении на неисправность, и в зависимости от результатов проверки устройство может быть установлено вместо старого или неисправно. При установке болты затягиваются моментом от 8 до 12 Нм. Однако, в любом случае, прежде чем проводить все действия по замене достаточно дорогого и труднодоступного узла, нужно обязательно убедиться в том, что вышел из строя именно он, ведь автомобиль производства нашего автопрома зачастую может принести неприятные сюрпризы

Первый способ проверки датчика коленвала ВАЗ 2110

В этом случае вам понадобится омметр, которым вы будете заменять сопротивление в обмотке. По нормам производителя показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели немного отличаются от нормы. Если отклонения серьезные, то датчик однозначно придется заменить.

Справедливости ради нужно отметить, что датчик положения коленчатого вала на моделях ВАЗ 2110 ломается редко. Среди основных причин его отказа от нормальной функциональности можно назвать скопление грязи, механические повреждения и банальный заводской брак.

Особенности проверки других автомобилей

Что касается других автомобилей, например, ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то их проверка проводится идентично автомобилю ВАЗ-2110.

Примечательно, что на ВАЗах при проверке сопротивления катушки датчика коленвала может производиться дополнительная проверка.

Но для этого мультиметр надо перевести в режим вольтметра с пределом измерения 200 мВ.

Подсоединив щупы к клеммам ДПКВ и удерживая его любым металлическим предметом, например отверткой, на небольшом расстоянии от жилы.

Если датчик исправен, то он будет реагировать на металл, мультиметр покажет скачки напряжения на экране. Отсутствие этих всплесков будет свидетельствовать о неисправности элемента.

Что касается автомобиля типа Рено Логан, то отличие от ВАЗ в этом автомобиле сводится к несколько иным показаниям сопротивления катушки датчика при измерении омметром.

Ремонтопригодный ДПКВ Логан имеет нормальное сопротивление 200-270 Ом.

Для Daewoo Lanos сопротивление катушки должно быть в пределах 500-600 Ом.

А вот для двигателя ЗМЗ-406, устанавливаемого на автомобили Волга и Газель, сопротивление катушки в норме находится в пределах 850-900 Ом.

Второй способ

Здесь вам понадобится вольтметр, трансформатор и измеритель индуктивности. Сопротивление желательно измерять в компактных температурных условиях.

Когда показания омметра будут получены, вооружитесь прибором для измерения индуктивности. Как правило, устройство должно отображать от 200 до 4000 единиц (миллигенри).

Сопротивление измерено мегаомметром при напряжении обмотки датчика положения коленчатого вала 500 вольт. В нормальных условиях показания не превысят 20 МОм.

Диагностика контроллера

Диагностика датчика положения коленчатого вала проводится на разобранном контроллере. Перед разборкой рекомендуется поставить на картере установочную метку, чтобы при установке нового элемента был выдержан правильный зазор между толкателем и диском ГРМ. Допустимый зазор 0,6–1,5 мм.

Снимаем элемент ключом на 10, проводим визуальный осмотр. Перед проверкой датчика коленвала отключается аккумулятор, проверяются места контактов. При визуальном осмотре проверяется целостность коробки, кабеля, разъема, отсутствие трещин и вмятин на коробке. При отсутствии признаков механических повреждений ДПКВ проверяют мультиметром.

Проверка узла может осуществляться как по сопротивлению, так и по напряжению. Тест на сопротивление намного проще, поэтому используется в большинстве вариантов диагностики.

Сопротивление в рабочей обмотке контроллера должно быть в пределах от 550 до 750 Ом. Измерения производятся в двух контактах детали. Для 16-клапанного инжекторного двигателя допустимым считается отклонение сопротивления в 5%.

Водители редко используют второй вариант проверки, хотя диагностика с помощью вольтметра считается более надежной. Для проверки понадобится трансформатор и измеритель индуктивности, например, для измерения емкости и индуктивности часто используется мультиметр модели MY-6243. Пошаговая проверка.

• Рассчитать индуктивность дпкв. Рабочий элемент с напряжением не менее 500 мВ покажет индуктивность в пределах от 200 до 4000 Гн.
• Проверьте сопротивление, исправный датчик показывает параметр 20 мОм.

Менять, или не менять датчик коленвала ВАЗ 2110?

Сразу оговоримся — перед принятием решения о замене ДПКВ необходимо проверить:

• Состояние проводки, идущей к ДПКВ;
• Наличие качественных контактов в цепи;
• Не повреждает изоляцию кабеля;
• Нет масла с датчика положения коленчатого вала. Поскольку рядом с ДПКВ находится масляный насос, утечка масла также может стать причиной неисправности.

хороший датчик положения коленвала

Если уже все осмотрели, то нужно проверить сам датчик. Но для этого его нужно удалить.

Замена

Если симптомы неисправности ДПКВ связаны с повреждением устройства, его меняют без ремонта. Драйверы расположены в неудобном месте, крепятся к крышке маслонасоса одним болтом. Как удалить элемент шаг за шагом.

• Зажигание выключено, минусовая клемма аккумулятора снята.
• Масляный насос определяется где находится датчик, снимается разъем. От контроллера к блоку идет кабель длиной 80 см, по кабелю можно определить расположение разъема.
• Ключ на «10» откручивает единственный винт.
• Устройство удалено.

Перед установкой нового элемента необходимо тщательно очистить посадочное место датчика и штекер разъема, проверить целостность проводки. Это предотвратит быструю поломку новой детали.

Если проблема в работе ДВС связана с отсутствием сигнала с разъема датчика в ЭБУ, проверяется целостность проводки. Электронная диагностика, если есть сигнал, но нет ответа от электронного блока, проводится в специализированной мастерской. В 90% случаев требуется перепрошивка системы управления и замена электронных блоков.

В половине случаев датчик выходит из строя из-за банальной грязи. Контроллер расположен очень близко к масляному насосу, который может выбрасывать капли жидкости. Масло, попадая на считывающий элемент датчика, забивает поверхность, окисляется и препятствует полной передаче данных.

Проверка работоспособности

Для проверки исправности датчика положения коленчатого вала необходимо измерить сопротивление его обмоток омметром или мультиметром. Нормальные показания находятся между 550 и 570 Ом.

Если они отличаются от этих номеров, то необходима замена на новый. Старый ремонту не подлежит, но он дешев и его легко заменить, следуя обратному алгоритму снятия.

Заключение

В том случае, если датчик коленвала ВАЗ-2110 (16 или 8 клапанов) не прошел проверку, можно говорить о его выходе из строя. Желательно перед установкой проверить новый прибор, хотя бы измерить сопротивление. Только убедившись в его исправности, можно устанавливать его на автомобиль. Обязательно проверьте зазор между датчиком и зубьями шкива; от этого зависит правильная работа системы управления.

Если проблема не устранена, попробуйте проверить другие датчики:

Датчик скорости ВАЗ 2110

Датчик давления масла ВАЗ 2110

Датчики ВАЗ 2115 на предмет их неисправности. Датчик положения коленвала ВАЗ

Для эффективной работы инжекторного силового агрегата в систему автомобиля ВАЗ-2114 включено большое количество различных механизмов и устройств автоматики. Нельзя сказать, что «четырнадцатая» машина до отказа напичкана электроникой, но если заглянуть под капот, то можно найти всевозможные датчики ВАЗ-2114 8 клапанов форсунок.

Основное назначение электроники — контроль состояния узлов и агрегатов автомобиля. Полученные данные передаются в главный «мозговой» центр автомобиля. Благодаря такому подходу водителю больше не нужно долго и изнурительно искать причины отклонения в работе той или иной системы. Вся информация будет предоставлена ​​ЭБУ. Какие датчики участвуют в работе ВАЗ-2114 и где они находятся?

Общие сведения о датчиках ВАЗ-2114

Датчики внешне представляют собой небольшие механизмы. Однако их роль в работе всей системы автомобиля просто колоссальна. Они сигнализируют об остатке топлива в бензобаке, сообщают водителю температуру охлаждающей жидкости, определяют положение различных элементов двигателя в определенном режиме работы. Для того, чтобы хорошо знать свой автомобиль и понимать, что может выйти из строя в той или иной ситуации, необходимо знать весь перечень задействованных в системе механизмов.

Перечислим все датчики на ВАЗ-2114 инжектор 8 клапанов, какие самые важные:

• положения коленчатого вала.
• Датчик положения распредвала.
• ДТОЖ.
• скоростей.
• Холостой ход.
• ДМРВ.
• Лямбда-зонд.

Эти устройства в большинстве случаев расположены в моторном отсеке. Практически все они устанавливаются на заводе при сборке автомобиля. Но водитель сам может установить какие-то датчики в любое подходящее для этого время. Также важно знать, как работает каждое из этих устройств, и какую основную задачу оно выполняет.

Часто можно услышать, как водители с многолетним стажем называют этот механизм не чем иным, как датчиком синхронизации. Такое название происходит от принципа работы устройства. В задачи ДПКВ входит синхронизация работы электронного блока и газораспределительного механизма.

На ВАЗ-2114 устанавливается ДПКВ индуктивного типа. Стоимость такого датчика относительно невелика. В случае выхода из строя жизненно важного для автомобиля контроллера большинство водителей предпочитают сразу заменить устройство на новое.

Если ДПКВ выйдет из строя, то дальнейшая эксплуатация автомобиля станет невозможной. Без этого механизма система подачи топлива перестанет работать, потому что ЭБУ не получит информацию о том, когда необходимо дать команду на впрыск топлива в цилиндры. Расположение ДПКВ – в непосредственной близости от распределительного вала.

За подачу топлива в систему автомобиля ВАЗ-2114 отвечает электроника. Без ДПДЗ блок управления не сможет определить оптимальное время подачи бензина. Отклонения от корректной работы ДПДЗ приводят к увеличению количества потребляемого топлива. От угла расположения ДЗ зависит работа многих других систем авто: охлаждение, подача топлива.

ДПДЗ расположен рядом с датчиком холостого хода. В «четырнадцатой» системе работа этих двух устройств тесно связана.

При поломках ДПДЗ автомобиль начинает дергаться при определенном положении заслонки, также отмечается нестабильность работы двигателя. Все датчики ВАЗ-2114 8 клапанов в своей работе сопряжены, поэтому два разных прибора иногда имеют одинаковые симптомы неисправности. При появлении признаков поломки необходимо комплексно подойти к проверке всех контроллеров.

Датчик положения распредвала

Этот механизм расположен рядом с блоком цилиндров. Основная задача – передать данные в ЭБУ относительно текущего рабочего цикла. Среди специалистов механизм называют датчиком Холла. Работа устройства основана на следующем принципе: в соответствии с расположением коленчатого вала определяется положение газораспределительного механизма. Данные, полученные датчиком, передаются в электронный блок. Впрыскивается топливо, после чего смесь воспламеняется.

Датчик детонации, ДТОЖ, скорости и другие

Помимо вышеперечисленных механизмов, в различных уголках моторного отсека можно найти и другие очень важные устройства. Расположение датчиков инжектор ВАЗ-2114 достаточно хаотичное, одни расположены непосредственно на силовом агрегате, вторые в других местах — коробка передач, на электросхемах.

К другим важным механизмам относятся:

Это основные и наиболее значимые датчики в «четырнадцатой» системе. Также стоит упомянуть ДУТ, играющий важную роль – он определяет уровень бензина в баке автомобиля. С этим устройством у отечественных водителей часто возникают трудности. Иногда работает некорректно, дезинформирует. Но, как правило, ДУТ ломается на старых автомобилях. Отремонтировать механизм можно самостоятельно, но все зависит от серьезности поломки.

Полезное видео

Дополнительную полезную информацию вы можете узнать из видео ниже:

Вывод

Подводя итог, стоит сказать, что датчики на ВАЗ-2114 инжектор 8 клапанов расположены в разных частях общей конструкции машина. Все они играют чрезвычайно важную роль, их работа построена под электронным блоком управления. В случае поломки любого контроллера водитель почувствует странности в поведении автомобиля. В любой момент можно диагностировать и считать ошибки ЭБУ.

Датчик	Местоположение
Положение коленчатого вала (датчик фаз газораспределения)	Возле ведущего шкива электрогенератора
Положения дроссельной заслонки	На корпус дроссельной заслонки
Положение распределительного вала (датчик фаз)	Рядом с крышкой ГБЦ, если смотреть со стороны воздушного фильтра
Взрывы	Между 2 и 3 цилиндрами возле вентилятора
Температура охлаждающей жидкости (датчик температуры двигателя)	Возле вкусного патрубка рубашки охлаждения ГБЦ
Скорости	На редуктор
Холостой ход (IAC)	Рядом с дроссельным клапаном на дроссельном узле
	Рядом с большой впускной трубой, непосредственно на корпусе воздушного фильтра
Кислород (лямбда-зонд)	Перед резонатором во впускном коллекторе системы выпуска
Давление масла	На 8-клапанных двигателях, расположен под клапанной крышкой в ​​головке блока цилиндров
уровень тормозной жидкости	Это поплавковое устройство, расположенное внутри бачка с тормозной жидкостью.

Ремонт и обслуживание датчиков ВАЗ-2114 можно разделить на три группы.

Датчик температуры охлаждающей жидкости представляет собой термистор (резистор, сопротивление которого изменяется в зависимости от температуры). Датчик вкручивается в корпус термостата и подключается к ЭБУ. При низких температурах сопротивление датчика высокое, а при высоких — низкое (табл. 10.5).

ЭБУ рассчитывает температуру охлаждающей жидкости по падению напряжения на датчике. На холодном двигателе падение напряжения высокое, а на прогретом — низкое.

Таблица 10.5 Зависимость сопротивления датчика температуры охлаждающей жидкости от температуры

Температура охлаждающей жидкости влияет на большинство характеристик, контролируемых ЭБУ.

Для замены датчика потребуется ключ «на 19».

2. Частично слейте охлаждающую жидкость из радиатора.

3. Для удобства снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра» ).

8. Охладите датчик до температуры окружающей среды. Подключите тестер в режиме омметра к клеммам датчика и измерьте его сопротивление. Измерьте термометром текущую температуру воздуха и сравните полученные значения с таблицей. 10.5. Если сопротивление отклоняется от нормы, замените датчик.	9. Для измерения сопротивления на клеммах датчика при различных температурных режимах опустите датчик в горячую воду и проверьте изменение его сопротивления при остывании воды, контролируя температуру воды термометром. Номинальные значения сопротивления при различных температурах приведены в табл. 10.5.

10. Установите датчик в порядке, обратном снятию.

11. Залейте охлаждающую жидкость.

Датчик детонации , прикрепленный к верхней части блока цилиндров, обнаруживает ненормальную вибрацию (стук) в двигателе.

Чувствительным элементом датчика является пьезоэлектрическая пластина. При возникновении детонации на выходе датчика формируются импульсы напряжения, которые нарастают с увеличением интенсивности детонационных воздействий. ЭБУ на основании сигнала датчика регулирует угол опережения зажигания для устранения детонационных вспышек топлива.

Для замены датчика понадобится ключ «на 13».

1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.

6. Установите датчик в обратной последовательности, ввернув болт его крепления и затянув его моментом 10,4–24,2 Н·м.

Датчик массового расхода воздуха (ДМРВ) , расположенный между воздушным фильтром и патрубком подачи воздуха.

Сигнал датчика представляет собой напряжение постоянного тока, значение которого зависит от количества воздуха, проходящего через датчик.

В ДМРВ встроен датчик температуры воздуха, чувствительным элементом которого является терморезистор, установленный в воздушном потоке. При низких температурах сопротивление датчика высокое, а при высоких — низкое (табл. 10.6).

Таблица 10.6 Зависимость сопротивления датчика температуры воздуха от температуры всасываемого воздуха (допустимая погрешность 10 %)

При неисправности датчика температуры воздуха ЭБУ запоминает код ошибки и включает сигнальную лампу, а показания неисправной подменяет датчик с фиксированным значением температуры воздуха 33°С.

Для замены датчика потребуются: ключ «на 10», крестовая отвертка.

1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.

8. Снимите резиновую прокладку и внимательно осмотрите состояние ее краев, так как их повреждение может привести к утечке воздуха в обход воздушного фильтра. Во время движения воздух содержит множество мелких механических частиц, которые могут повредить ДМРВ и, как следствие, привести к перебоям в работе двигателя.

9. Перед установкой датчика сначала наденьте на него резиновое уплотнение и только потом закрепите датчик на воздушном фильтре.

Датчик скорости автомобиля , установленный на коробке передач. При вращении ведущих колес датчик скорости вырабатывает 6 импульсов на 1 м пробега автомобиля, а ЭБУ определяет скорость автомобиля по частоте импульсов.

1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.

6. Установите датчик в порядке, обратном снятию.

Датчик положения дроссельной заслонки (TPS) , установленный сбоку узла дроссельной заслонки и соединенный с осью дроссельной заслонки. Он представляет собой потенциометр, на один конец которого подается «плюс» питающего напряжения (5 В), другой его конец соединен с «землей». С третьего выхода потенциометра (с ползунка) идет выходной сигнал на ЭБУ. При повороте дроссельной заслонки (от воздействия на педаль управления) меняется напряжение на выходе датчика. При закрытой дроссельной заслонке оно ниже 0,6 В. При открывании дроссельной заслонки напряжение на выходе датчика повышается и должно быть более 4,4 В при полностью открытой дроссельной заслонке. Контролируя выходное напряжение датчика, ЭБУ корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки (т.е. по желанию водителя). ДПДЗ не требует регулировки, так как электронный блок воспринимает холостой ход (т.е. полное закрытие дроссельной заслонки) как нулевую отметку.

В случае отказа датчика дроссельной заслонки ЭБУ запоминает код неисправности датчика, включает сигнальную лампу «ПРОВЕРЬТЕ ДВИГАТЕЛЬ» и рассчитывает ожидаемое значение угла открытия дроссельной заслонки по частоте вращения коленчатого вала и сигналу массового расхода воздуха.

Чтобы заменить датчик, выполните следующие действия.

1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.

6. Установите датчик в порядке, обратном снятию. Обратите внимание на состояние уплотнительного кольца из поролона: если оно повреждено, замените его новым.

Регулятор холостого хода (IAC) регулирует холостой ход коленчатого вала, контролируя количество воздуха, подаваемого в обход закрытой дроссельной заслонки. Он состоит из двухполюсного шагового двигателя и соединенного с ним конусного клапана. Клапан выдвигается или втягивается в соответствии с сигналами от ECU. Полностью выдвинутая игла регулятора (соответствующая 0 ступеням) перекрывает поток воздуха. При втягивании иглы обеспечивается поток воздуха, пропорциональный количеству шагов, на которые игла отходит от седла.

Замена РХХ описана в разд. 5 «Двигатель» (см. «Замена регулятора холостого хода» , с. 134).

Датчик положения коленчатого вала индуктивного типа, предназначен для измерения частоты вращения и положения коленчатого вала. Датчик установлен на крышке масляного насоса напротив установочного диска на шкиве привода генератора. Ведущий диск представляет собой зубчатое колесо с 58 равноудаленными (6°) полостями. При этом шаге на диске размещается 60 зубцов, два зубца срезаются для создания синхронизирующего импульса («опорного» импульса), необходимого для согласования работы регулятора с ВМТ поршней в 1-м и 4-м цилиндры.

При вращении коленчатого вала зубья изменяют магнитное поле датчика, индуцируя импульсы напряжения переменного тока. Установочный зазор между сердечником датчика и зубцом диска должен быть в пределах (1 ± 0,2) мм. ЭБУ посылает импульсы на форсунки на основании сигналов датчика.

Для замены датчика потребуется ключ «на 10».

1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.

6. Измерьте сопротивление датчика. Сопротивление исправного датчика должно быть 500-700 Ом. Если показания тестера намного ниже, то вероятно межвитковое замыкание в обмотке, а если наоборот высокое или тестер показывает бесконечность (см. фото), то контакты внутри датчика нарушены или есть Обрыв обмотки индукционной катушки. И в первом, и во втором случае датчик подлежит замене.

7. Установите датчик в порядке, обратном снятию.

Датчик кислорода контрольный используется в системе впрыска топлива с обратной связью и устанавливается в верхней части коллектора. Для корректировки расчетов длительности импульсов впрыска используется информация о наличии кислорода в выхлопных газах, эту информацию обеспечивает контрольный датчик концентрации кислорода. Кислород, содержащийся в выхлопных газах, вступает в реакцию с датчиком кислорода, создавая разность потенциалов на выходе датчика. Оно варьируется примерно от 0,1 В (высокое содержание кислорода — обедненная смесь) до 0,9 В.V (мало кислорода — богатая смесь).

Для нормальной работы температура датчика должна быть не ниже 300 °C. Поэтому для быстрого прогрева после запуска двигателя в датчик встроен нагревательный элемент.

Контролируя выходное напряжение датчика концентрации кислорода, контроллер определяет, какую команду на корректировку состава рабочей смеси подавать на форсунки. Если смесь бедная (низкая разность потенциалов на выходе датчика), то контроллер дает команду на обогащение смеси; если смесь богатая (большая разность потенциалов) — к обеднению смеси.

Для замены контрольного датчика концентрации кислорода потребуется ключ «на 22».

1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.

Всем доброго времени суток! Я нашел эту информацию, она может быть полезной для меня!
Датчики (ВАЗ инжектор)

Любая система впрыска (ВАЗ 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, НИВА…) включает набор датчиков для сбора информации о состоянии и режим работы мотора.

ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (ДМРВ) ВАЗ

Датчик массового расхода воздуха (ДМРВ) ВАЗ устанавливается на корпус воздушного фильтра. Датчик массового расхода воздуха (MAF) измеряет количество воздуха, поступающего в двигатель, в кг/ч. Аппарат вполне надежный. Главный враг – всасываемая вместе с воздухом влага. Основная неисправность датчика массового расхода воздуха (ДМРВ) – завышение показаний на малых скоростях на 10 – 20 %. Это приводит к нестабильной работе двигателя на холостом ходу, остановке после режимов мощности, возможны проблемы с запуском. Занижение показаний датчика массового расхода воздуха (ДМРВ) в режимах мощности приводит к «глупости» двигателя и увеличению расхода топлива. Типичное значение расхода воздуха на холостом ходу составляет 8-10 кг/ч. При 3000 об/мин — 28-32 кг/час. Подробнее…

Цена: 2000 руб. (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВАЗ

Датчик положения дроссельной заслонки ВАЗ монтируется со стороны оси дроссельной заслонки как привод дроссельной заслонки. Датчик положения дроссельной заслонки считывает положение дроссельной заслонки. Главные враги датчика положения дроссельной заслонки – производитель датчика и мойщики двигателей. Срок службы датчика положения дроссельной заслонки совершенно непредсказуем. Нарушения в работе датчика положения дроссельной заслонки проявляются в повышенных оборотах холостого хода, в рывках и провалах при малых нагрузках. Подробнее…

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ВАЗ

Датчик температуры охлаждающей жидкости ВАЗ устанавливается между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта (в отличие от одноконтактного датчика температуры панели приборов, который рядом, не перепутайте). Основное функциональное назначение датчика температуры охлаждающей жидкости сродни «подсосу» на карбюраторе — чем холоднее двигатель, тем богаче топливная смесь. Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор (резистор), сопротивление которого изменяется в зависимости от температуры. Типичные значения 100 гр. — 177 Ом, 25 гр. — 2796 Ом, 0 гр. — 9420 Ом, — 20 гр. — 28680 Ом. Температура охлаждающей жидкости влияет практически на все характеристики управления двигателем. Датчик температуры охлаждающей жидкости очень надежен. Основные неисправности – это нарушение электрического контакта внутри датчика, нарушение изоляции или обрыв проводов возле датчика с болтающимся «газовым» кабелем. Выход из строя датчика температуры охлаждающей жидкости — включение вентилятора на холодном двигателе, затрудненный запуск горячего двигателя, повышенный расход топлива. Подробнее…

Цена: 150 рублей (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ДЕТОНАЦИИ ВАЗ

Датчик детонации ВАЗ установлен между 2-м блоком цилиндров и 3-м блоком цилиндров. Датчик детонации бывает двух видов – резонансный (бочонковый) и широкополосный (таблеточный). Датчики детонации разных типов не взаимозаменяемы. Датчик детонации деталь надежная, но требует регулярной чистки разъема. Принцип работы датчика детонации аналогичен пьезозажигалке. Чем сильнее удар, тем больше напряжение. Отслеживает детонацию двигателя. В соответствии с сигналом датчика детонации контроллер устанавливает угол опережения зажигания. Есть детонация — позднее воспламенение. Выход из строя или поломка датчика детонации проявляется в «тупости» мотора и повышенном расходе топлива. Подробнее…

Цена: 250 руб. (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК КИСЛОРОДНЫЙ ВАЗ

Датчик кислорода глушителя установлен на трубе ВАЗ. Серьезный, но очень надежный электрохимический прибор. Задача кислородного датчика – определить наличие остатков кислорода в выхлопных газах. Есть кислород — бедная топливная смесь, нет кислорода — богатая. Показания датчика кислорода используются для регулировки подачи топлива. Использование этилированного бензина строго запрещено. Выход из строя кислородного датчика приводит к увеличению расхода топлива и вредных выбросов. Подробнее…

Цена: — (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНВАЛА ВАЗ

Датчик углового положения коленчатого вала ВАЗ предназначен для формирования электрического сигнала меняется положение специального зубчатого диска, установленного на коленчатом валу двигателя. Датчик положения коленчатого вала установлен на крышке масляного насоса. Это основной датчик, по показаниям которого определяется цилиндр, время подачи топлива и искра. Конструктивно датчик положения коленчатого вала представляет собой кусок магнита с катушкой из тонкой проволоки. Очень вынослив. Датчик положения коленчатого вала работает в паре со звездочкой коленчатого вала. Неисправность датчика — остановка двигателя. В лучшем случае предел оборотов двигателя находится в районе 3500 – 5000 об/мин. Подробнее…

Цена: 200 рублей (Стоимость датчика с установкой и проверкой работоспособности)

ДАТЧИК СКОРОСТИ ВАЗ

Количество импульсов, за которое рассчитан датчик скорости ВАЗ, ед. пропорциональна скорости автомобиля. Датчик скорости установлен на верхней части коробки передач. На инжекторных ВАЗах используются только 6-импульсные датчики скорости. Датчик скорости информирует контроллер о скорости автомобиля. Надежность датчика скорости средняя. Часто бывает окисление разъема и проводов возле датчика скорости. Выход из строя датчика скорости приводит к незначительному ухудшению ходовых качеств (кроме General Motors — двигатель глохнет при движении на холостом ходу). Подробнее…

Цена: без проводов 250 руб, с проводами 350 руб.
