Современные автомобили научились общаться с водителями через специальные символы, которые высвечиваются на приборной панели. Если научиться их правильно читать и быстро на них реагировать, можно избежать многих проблем. В том числе можно даже спасти автомобиль, быстро проведя нужный ремонт или отказавшись от опасных для машины действий после полученных повреждений. Изучим язык автомобильных символов, который с развитием технологий становится все сложнее.

• Цветовая градация
• Сигнал серьезной неисправности
• Предупреждающие
• Информационные

adv.rbc.ru

Какие бывают значки на приборной панели

Всякий раз при включении зажигания на панели приборов на несколько секунд загорается «гирлянда» из всех используемых на данной модели автомобиля индикаторов. Это тестовое включение. Если же после запуска двигателя какие-либо пиктограммы появляются вновь, для этого должна иметься достаточно веская причина.

Сразу оговорим несколько ключевых моментов:

1. Количество пиктограмм на приборной панели зависит от модели и версии автомобиля.
2. Единого стандарта значков на приборной панели не существует. Их начертание может варьироваться в зависимости от марки автомобиля.
3. Расшифровка пиктограмм дана в инструкции по эксплуатации. Однако в движении листать ее затруднительно, поэтому стоит усвоить хотя бы основы языка автомобильных символов.

Здесь базовый принцип — принцип светофора:

1. Красный цвет индикатора означает серьезную опасность. Движение запрещено до устранения причин включения значка, для чего в некоторых случаях потребуется доставить автомобиль на СТО.
2. Желтый/оранжевый индикатор, как правило, предупреждает о неисправности «средней тяжести», которая может быть устранена на месте и во всяком случае позволит добраться своим ходом до СТО.
3. Зеленый/синий цвет индикатора означает, что та или иная система работает штатно, и никаких препятствий к продолжению движения нет.

Разумеется, и из этого общего правила есть исключения, и они относятся к некоторым индикаторам желтого/оранжевого цвета (например, включенных противотуманок или сработавшей системы стабилизации), которые не являются сигналом неисправности. Напротив, значок в виде градусника синего цвета говорит о недостаточном прогреве двигателя и если не запрещает движение, то рекомендует не давить педаль газа в пол до выхода мотора на оптимальный температурный режим.

Кроме того, встречаются пиктограммы нейтрального (белого или серого) цвета, в которых зашифрована информация рекомендательного характера. Случаются и курьезы. У ряда моделей Renault российской сборки вместе с символом в виде гаечного ключа белого цвета, сигнализирующим о наступлении времени очередного ТО, тревожным оранжевым загорается индикатор неисправности электронных систем. В большинстве случаев это лишь стимул, побуждающий владельца автомобиля не затягивать с посещением СТО.

Определиться с точной причиной появления пиктограммы оранжевого или красного цвета поможет персональный сканер ODB-2, который подключается к сервисному разъему автомобиля и по Wi-Fi или Bluetooth передает данные на смартфон, использующий соответствующее приложение.

Теперь рассмотрим подробнее основные группы индикаторов.

Сигналы серьезной неисправности

Неисправность тормозной системы (если индикатор включается во время движения). Рекомендация: долив тормозной жидкости при снижении ее уровня не решит проблему, ехать на машине нельзя. Помогут только вызов эвакуатора и доставка автомобиля на СТО.

Низкое давление масла в двигателе. Рекомендация: срочно проверить уровень масла и при необходимости долить, чтобы добраться до СТО. Если уровень в норме, возможно, неисправен масляный насос или забит масляный фильтр. Тогда только буксировка или вызов эвакуатора для доставки автомобиля на СТО.

Перегрев двигателя. Рекомендация: немедленно остановиться, выключить двигатель и дождаться, когда он остынет. После этого проверить уровень охлаждающей жидкости и при необходимости долить ее. Если уровень в норме, возможен целый букет неисправностей в системе охлаждения. Тогда только буксировка или вызов эвакуатора для доставки автомобиля на СТО.

Неисправность автоматической коробки передач. Рекомендация: Только вызов эвакуатора для доставки автомобиля на СТО.

Неисправность усилителя руля. Рекомендация: буксировка или вызов эвакуатора для доставки автомобиля на СТО.

Ошибка блокировки руля. Рекомендация: только буксировка или вызов эвакуатора для доставки автомобиля на СТО.

Отсутствует зарядка аккумулятора. Рекомендация: Подтянуть ремень генератора. Если это не помогло, своим ходом, используя имеющийся заряд аккумулятора, можно протянуть лишь несколько километров при условии отключения по максимуму энергопотребителей. СТО далеко? Если да, тогда только буксировка автомобиля или вызов эвакуатора.

Неисправность подушки безопасности. Рекомендация: немедленно отправляться на СТО.

Непристегнутый ремень безопасности. Если все пассажиры пристегнуты, и на сиденьях нет тяжелых предметов, причина в электрике. Двигаться можно, но необходим ремонт.

Открыты двери. Рекомендация: если двери закрыты, причина в электрике. Двигаться можно, но необходим ремонт.

Открыт багажник. Рекомендация: если багажник/грузовой отсек закрыты, причина в электрике. Двигаться можно, но необходим ремонт.

Открыт капот. Рекомендация: если капот закрыт, причина в электрике. Двигаться можно, но необходим ремонт.

Неисправность батареи автомобиля с гибридной или электрической силовой установкой. Рекомендация: остановиться и вызвать эвакуатор для доставки автомобиля на СТО.

Батарейка электронного ключа зажигания разряжена. Рекомендация: если нет возможности сразу заменить батарейку, для закрывания/открывания дверей и запуска/отключения двигателя воспользуйтесь интегрированным в брелок металлическим ключом.

Предупреждение о серьезной проблеме. Рекомендация: нажать соответствующую кнопку для ознакомления с содержанием предупреждения, которое отобразится на дисплее приборного щитка, и принять решение о возможности дальнейшего движения.

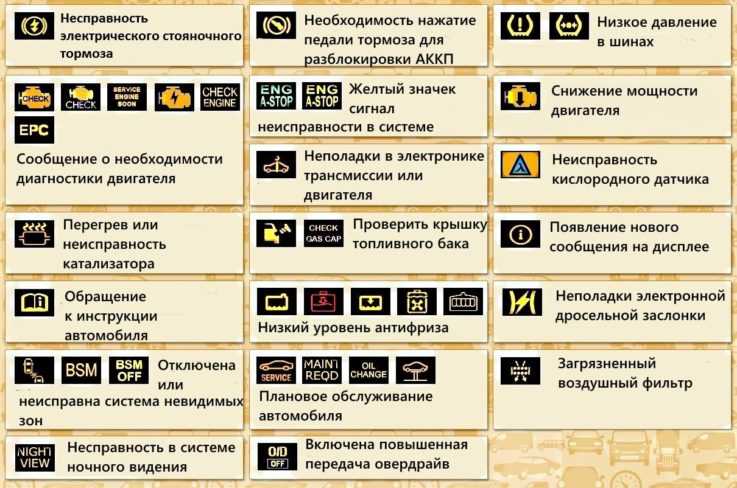

Предупреждающие сигналы

Сбой в работе двигателя.

Засорен воздушный фильтр. Рекомендация: при заглушенном двигателе снять и прочистить (при необходимости заменить) фильтр.

Не закрыт топливный бак.

Наличие воды в топливной системе дизельного двигателя.

Низкий уровень топлива. Рекомендация: как можно быстрее заправить автомобиль. Если индикатор продолжает гореть, причина в электрике. Двигаться можно, но необходим ремонт.

Перегрев или неисправность катализатора.

Неисправность сажевого фильтра.

Перегрев или сбой в работе автоматической коробки передач. Рекомендация: остановиться и дать АКП остыть, а затем обратиться на СТО.

Износ тормозных колодок.

Сбой в работе ABS.

Сбой в работе системы стабилизации.

Сбой в работе электромеханического стояночного тормоза.

Падение давления в шинах. Рекомендация: с помощью проверенного манометра убедитесь в факте падения давления. Случается, измеряющие его датчики дают неверную информацию. В таком случае после перезапуска двигателя индикатор, как правило, гаснет.

Электронный ключ зажигания не обнаружен в автомобиле. Рекомендация: при наличии ключа поднести его ближе к передней панели и перезапустить двигатель. После этого индикатор, как правило, гаснет.

Низкий уровень омывающей жидкости. Рекомендация: долить жидкость. Если ее уровень в норме, причина в электрике. Необходим ремонт.

Неисправность корректора фар.

Перегорела лампочка в фаре.



Информационные значки

Система старт-стоп включена.

Напоминание о необходимости нажать педаль тормоза перед запуском двигателя на автомобилях с автоматической коробкой передач.

Индикация работы свеч накаливания в дизельных двигателях. Этот значок должен гаснуть через несколько секунд после включения зажигания, а затем возможен запуск непрогретого двигателя. Если же пиктограмма продолжает гореть, это признак неисправности свечей накала.

Включен режим «ЕСО» (экономии топлива).

Движение в режиме электротяги на автомобиле с гибридной силовой установкой.

Включен режим ограничения мощности тягового электромотора у электромобиля. Рекомендация: если после зарядки батареи индикатор продолжает гореть, обратиться на СТО.

Напоминание о необходимости переключить передачу механической коробки вверх.

Включен круиз-контроль.

Включен адаптивный круиз-контроль.

Оповещение об опасном сближении с преградой по ходу движения при включенном адаптивном круиз-контроле.

Активирован режим автоматического удержания автомобиля с АКП на месте при остановке.

Низкая температура, возможен гололед.

Включилась система стабилизации.

Активирован режим контроля рядности.

Активна система контроля слепых зон.

Активирован парктроник.

Активирован режим полного привода.

Включен понижающий ряд трансмиссии.

Активирована блокировка межосевого дифференциала.

Активирована блокировка заднего межколесного дифференциала.

Активирован ассистент спуска с горы.

Активирован внедорожный круиз-контроль.

Активирован режим движения с прицепом.

Включение поворотников.

Включены габаритные огни.

Включен адаптивный режим фар.

Включен ближний свет фар.

Включен дальний свет фар.

Включены передние противотуманные фары.

Включены задние противотуманные фары.

Активирован иммобилайзер. В этом случае индикатор работает в прерывистом режиме. Если же пиктограмма горит постоянно, это признак неисправности системы.

Напоминание водителю о необходимости отдыха.

Напоминание о необходимости проведения ТО.

• 10 крутых автоновинок, которые стоит ждать в России в 2023 году
• 10 самых частых нарушений ПДД, которые сильно ударят по кошельку
• Как не купить б/у машину со скрученным пробегом. Инструкция от экспертов

Обозначение значков на панели приборов

В современных автомобилях каждый прибор подключен к своему индикатору на приборной панели. В основном автомобилестроители используют общепринятые символы. Но некоторые заводы добавляют и свои фирменные значки, которые можно расшифровать только с помощью заводской инструкции или сервисного центра.

Общие сведения о приборной панели

На приборной панели располагаются контрольно-измерительные приборы и контрольные лампы. К первым относятся спидометры, тахометры и одометры и другие устройства, показывающие измерения — скорость, пробег, обороты и т. д.

Контрольные и сигнальные лампы оповещают водителя о неисправности или, наоборот, о корректной работе автосистем.

Для индикации используются, в основном, три цвета:

• Красный. Информирует о неисправности, которую надо немедленно устранить. В некоторых случаях красный значок не особо критичен, но в большинстве случаев движение автомобиля лучше прекратить. Сигнал тревоги может означать запрет на использование какой-либо системы, работу двигателя и т. д. Водителю надо остановиться или устранить причину активизации тревожного сигнала — например, захлопнуть дверь, пристегнуться или заставить это сделать пассажиров.
• Желтый (или оранжевый). Предупреждает о проблеме, побуждает к совершению какого-либо действия по управлению транспортным средством либо напоминает о сервисном обслуживании. Желтым цветом индикатор сообщает о перегоревшей лампочке, низком уровне стеклоомывателя. Эксплуатировать ТС в таких случаях тоже нежелательно, но такие неисправности в случае продолжения движения сами по себе к аварийным последствиям не приведут.
• Зеленый. Используется для подсвечивания информационных индикаторов, сообщающих о том, что какая-либо система готова к работе или уже функционирует.

В некоторых случаях производитель использует чисто белую или синюю подсветку.

Приборные панели делятся на аналоговые и электронные. В первых используются механические элементы. КИП показывают параметры стрелками, индикаторы освещаются лампами. Такие панели устанавливаются на всех дешевых моделях.

Хотя и среди аналоговых панелей есть интересные варианты: например, оптитронная приборка. Рассмотреть на ней приборы и индикаторы при выключенном двигателе невозможно — настолько сильна ее затемненность. При включении зажигания поочередно загораются стрелки, уровень топлива, спидометр, стояночный тормоз, тахометр. В постоянной видимости во время езды находятся только основные показатели. Остальные значки незаметны –— пока не возникнет необходимость в передаче информации водителю.

Электронные или виртуальные варианты оснащены компьютерными программами, имитирующими на экранах привычное расположение и стандартный вид приборов. Они отличаются красивым дизайном и оснащены индивидуальными настройками. Водитель сам выбирает внешний вид, цвета и прочие параметры. Электронные панели выдают больше информации о состоянии отдельных элементов ТС, чем аналоговые.

Во многих современных машинах появилась функция проецирования приборки на лобовое стекло. Проекционный монитор демонстрирует главные показатели, водитель их видит, не отвлекаясь от дороги.

Далее рассмотрим, что означают значки на панели приборов автомобиля, чаще всего используемые в информировании водителя.

Информационные значки

Силуэт авто с гаечным ключом, расположенным перпендикулярно днищу и проходящим через его центр. Светится, когда в ТС не работает какой-либо сенсор или имеет место сбой электроники в трансмиссии. Найти истинную причину срабатывания индикатора можно только путем проведения диагностики авто.

Красная машина с замком. Говорит о том, что штатную противоугонную систему пора ремонтировать. Если значок мигает в закрытой машине, значит все в порядке, авто под охраной. Если водитель сел в машину и увидел светящийся значок, — скорее всего, он не сможет завести ТС, поскольку оно не видит ключ иммобилайзера.

Желтый силуэт авто, перечеркнутый вертикально стоящим восклицательным знаком информирует водителя о поломке электропривода. Ошибку можно сбросить, скинув клемму аккумуляторной батареи, но саму проблему придется устранять в автосервисе.

Красная легковушка с открытой дверцей (вид сверху). Обычно таким образом система уведомляет водителя о том, что какая-то из дверей открыта. Но иногда значок загорается без видимой причины — значит, неисправность возникла в концевиках дверей.

Желтая машина (вид сзади) с двумя зигзагообразными линиями у колес.Значок называется «скользкая дорога». Он начинает мигать, когда система стабилизации курсовой устойчивости обнаружит на дороге участок со скользким покрытием и начинает противодействовать пробуксовке путем подтормаживания буксующего колеса и снижения мощности мотора. Пока горит описанное изображение, можно не тревожиться. Если дополнительно появились изображения ключа, треугольника или перечеркнутого значка заноса, — система стабилизации требует ремонта.

Гаечный ключ. Загорается, когда приходит время для очередного технического обслуживания ТС. Этот индикатор чисто информационный, его сбрасывают после ТО.

Индикатор спуска/подъема. Пиктограмма выполнена в виде машины, установленной наклонно вверх либо вниз. Присутствует в моделях, оборудованных системами помощи при трогании с места и поддержания постоянной скорости. Зеленый свет значков свидетельствует об их исправном состоянии.

Предупреждающая группа

Сюда входит 8 значков:

Значок руль. Может гореть желтым и красным цветом. В первом случае индикатор сообщает о необходимости адаптации, во втором (к покрасневшему символу руля прибавляется восклицательный знак) — об отказе системы гидро- или электроусилителя. При этом крутить руль становится тяжело.

Иммобилайзер — автомобильчик с силуэтом ключа по борту. В закрытой машине значок мигает, сигнализируя о нормально работе противоугонной системы. Если он находится в состоянии непрерывного свечения, значит имеет место одна из проблем — не идентифицируется метка ключа, неисправна система противоугона либо не работает иммобилайзер.

Значок ручника — буквенный символ «Р», заключенный в полный круг и две наружные дуги. Загорается в двух случаях: когда машина стоит на ручном тормозе или есть некоторые неисправности — изношены тормозные колодки, обнаружен недостаток тормозной жидкости. Если ручник в ТС электронный, значок загорится при сбое в работе сенсора или концевика.

Значок охлаждающей жидкости — представлен на панели в двух вариантах. Шкала термометра в волнах загорится красным цветом, если в системе охлаждения мотора температура превысит границу допустимого. Изображение расширительного бачка с волной жидкости на дне светится желтым цветом при критическом снижении уровня охлаждающей жидкости с системе. Иногда этот значок выдает ложную информацию, а на самом деле имеет место сбой работы датчика или поплавка в бачке. Если шкала термометра светится синим цветом, мотор не прогрет, и эксплуатировать его на высоких оборотах с нагрузкой не рекомендуется.

Значок омывателя – изогнутая ванночка с фонтанчиком из центра дна. Сообщает о недостаточном объеме жидкости для омывания стекла. Этот индикатор также может вводить в заблуждение водителя, если на контактах сенсора уровня образовался налет. Некоторые производители настраивают в своих моделях датчик на определенный тип стеклоомывающей жидкости. И тогда при попытке смены марки омывателя тоже загорается этот значок.

Индикатор антипробуксовочной системы. В зависимости от марки автомобиля может иметь вид треугольника с восклицательным знаком внутри и скобках снаружи со стрелочкой на левом конце либо группы буквенных символов ASR. Встречается и третье исполнение значка — в виде машинки на скользкой дороге. Если такой значок на панели приборов горит постоянно, система находится в состоянии полного бездействия.

Значок катализатора – имеет вид прямоугольника, разомкнутого по коротким сторонам, над которым поднимается пар. Загорается, когда каталитический элемент перегрет. К этому приводят неисправности в системе зажигания либо плохая пропускная способность сот. Одновременно с загоранием индикатора резко падает мощность двигателя, а при полном выходе катализатора из строя еще и расход топлива резко возрастает.

Значок выхлопных газов. Выполнен в виде схематичного изображения выхлопной трубы, окутанной клубами дыма. Теоретически он должен сигнализировать о сбое в системе фильтрации выхлопных газов. На практике индикатор срабатывает при заправке некачественным топливом и выходе из строя сенсора кислорода. Система отслеживает пропуски воспламенения топливной смеси, приводящие к увеличению содержания вредных веществ в выбросах. Ситуация не требует немедленного реагирования, но и затягивать с поиском причины не следует.

Группа значков, сообщающих о неисправности

Схематичное изображение аккумулятора. Загорается при падении напряжения в бортовой сети. Часто эта неисправность возникает, когда отсутствует заряд АКБ от генератора. Потому-то и называют этот индикатор «значком генератора». У машины с гибридным двигателем под изображением помещают надпись «MAIN».

Красная масленка. Информирует о критическом падении уровня моторного масла. Может загораться при запуске двигателя либо во время движения автомобиля. В некоторых моделях масленка дополнена капелькой, в других – волнами в нижней зоне значка. Могут стоять буквы L (низкий) и H (высокий), надписи min, oil level, senso. Значок загорается, когда сбоит система смазки, упало давление или снизился уровень масла.

Значок подушки. Существует в трех вариациях: в виде красного человечка, сидящего в кресле, с красным кружочком, расположенным перед ним, надписи SPS или AIR/BAG. Горящим значком бортовой компьютер предупреждает водителя, что система пассивной безопасности не работает и при ДТП защиты можно не ждать. Если система безопасности исправна, значок загорается в момент включения зажигания, а затем гаснет. Отсутствие индикации свидетельствует об отключении светодиода подушек безопасности. На это следует обратить внимание во время покупки ТС с пробегом: нерабочий индикатор уличает продавца в попытке скрыть от покупателя серьезной аварии. Если лампочка загорается и гаснет одновременно с ABS или любой другой системой, скорее всего индикатор подушек привязали к ним намеренно с целью создания видимости нормальной работы Airbag.

Значок восклицательный знак в треугольнике или круге со скобками. Он может нести разную информацию. Красный восклицательный знак в круге оповещает о неисправности тормозной системы. Двигаться дальше после такого предупреждения опасно, необходимо сначала выяснить причину срабатывания индикатора. Возможно, водитель оставил поднятым ручной тормоз, или упал уровень тормозной жидкости. А возможно, просто изношены колодки. Не исключено повреждение тормозного шланга — и это самая серьезная поломка, требующая срочного вмешательства мастера.. Но не исключена и ложная тревога, возникшая в результате выхода из строя поплавка.

Значок ABS в кружке. Если он загорелся, значит, появились неполадки в антиблокировочной системе колес. Движение продолжать можно, но надеяться на срабатывание ABS не приходится. На работу тормозов эта проблема влияние не оказывает.

Значок ESP. Включенный индикатор сообщает о сбоях в системе стабилизации. Чаще всего это касается сенсоров угла поворота и включения стоп-сигнала. Самая серьезная поломка — выход из строя датчика давления тормозной системы.

Значок двигателя. По-другому его называют индикатором инжектора или check. Если он горит желтым цветом во время работы мотора, имеет место сбой в электронных системах. Установить причину работы индикатора можно самодиагностикой либо проверкой на компьютере.

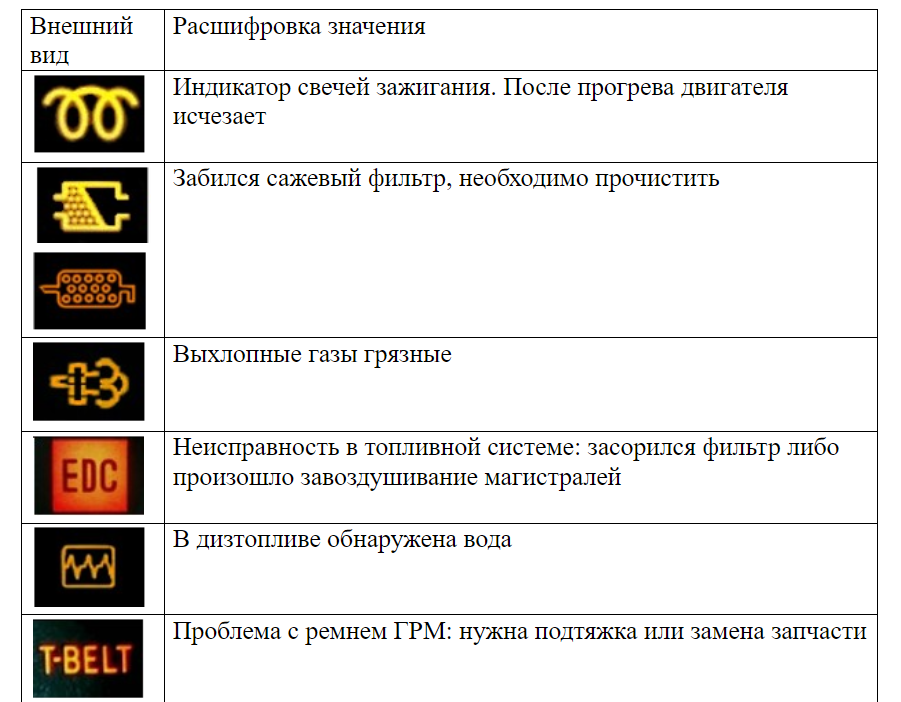

Группа информационных индикаторов в машинах с дизельным двигателем

Значок свечей накала. Он похож на двухвитковую винтовую пружину. Загорается, как только водитель включает зажигание. Пока индикатор не погаснет, мотор не запустится.

Значок DPF (Diesel Particulate Filte). Выполнен в виде схематичного изображения фильтра. Если он загорелся, сажевый фильтр выработал свой ресурс и его надо заменить.

Значок, предупреждающий о содержании воды в топливе. На нем изображена бензоколонка с тремя каплями справа от нее. Индикатор может также гореть, когда пришла пора для сервисного обслуживания системы очистки топлива.

Значок EDC. Указывает на поломку в системе электронного управления впрыска дизтоплива. Мотор при этом глохнет либо вовсе не заводится. Причиной неисправности может служить неисправная форсунка, клапан на топливном насосе, завоздушивание ТС или загрязнение топливного фильтра.

Значок T-BELT. Оповещает о необходимости натянуть или заменить ремень ГРМ.

Индикаторы внешних световых приборов

Значок наружного освещения. Зеленое «солнышко» сообщает о нормальной работе фар. Если рядом с этим индикатором загорается второй (желтый) — в виде перечеркнутой лампочки — либо одна из ламп наружного освещения не работает, либо подвох кроется в электросети контура.

Значки ближнего и дальнего света. На картинке — контур профиля фары, из которой вырывается сноп света. Под изображением помещена надпись AUTO. Вместо нее на значке может стоять буква А. Если индикатор горит зеленым светом, система автоматического переключения ближнего и дальнего света активирована.

Значок наклона фар. Похожий на предыдущий индикатор, только без буквенных символов и со стрелками, показывающими вверх и вниз. Горит желтым цветом — значит, неисправна система авторегулирования угла наклона светового луча.

Значок задних фонарей. Если на приборной панели загорелась пиктограмма в виде желтого автомобильчика (вид сверху) с лучами такого же цвета в зоне расположения стоп-сигнала и фонарей заднего хода, значит, хотя бы одна из ламп вышла из строя.

Индикация в автомобилях с автоматической трансмиссией

Значок АТ. Желтая надпись свидетельствует о серьезных поломках в АКПП, Дальнейшее движение автомобиля лучше прекратить.

Значок А/Т Р. Загорается при переводе ручки селектора автомата в режим «Р» (паркинг). Установлен на приборной панели полноприводного ТС, в котором предусмотрен ряд пониженных скоростей. Когда рычаг занимает положение N, автомат блокируется.

Значок аварийного режима. Если в коробке недостаточно масла, перегрев, вышел из строя один из сенсоров или обнаружилась другая проблема, система переводит машину в аварийный режим. Она может двигаться только на минимальной скорости, одной передаче и самых низких оборотах мотора. Цель системы — уберечь АКПП от дальнейшего разрушения.

Что делать, если вышла из строя приборная панель

В моделях известных брендов щиток отказывает крайне редко. Но иногда происходит невероятное, и приборная панель становится безжизненной. Такое может случиться даже с машинами немецкого производства. И не всегда этот казус происходит рядом с сервисным центром.

Действия водителя, попавшего в непростую ситуацию, рассмотрим на примере Opel Corca D. На приборную панель этой модели выведено более 40 значков и индикаторов. Оставшись без их подсказок, водитель перестает контролировать работу всех систем. Продолжать движение в таких условиях рискованно, а вот попробовать устранить проблему самостоятельно можно. Делать надо следующее:

• Заглянуть в салонный блок и проверить состояние плавких предохранителей. Если в бортовой сети произошел скачок напряжения, они могли перегореть.
• Проверить электропроводку на предмет расшатываний и растрескиваний, повреждений, окисления клемм.
• Проконтролировать подачу питания от ЭБУ на панель.

Если перечисленные действия не принесли результатов, придется снимать приборку. Панель «Корсы» демонтируют в следующем порядке:

• Минусовую клемму отсоединяют от аккумулятора.
• Аккуратно поддевают подушку безопасности и отключают ее. Работать надо осторожно,
• Сняв открывшийся фиксатор, вынимают с посадочного места руль.
• Демонтируют кожухи рулевой рейки. Они фиксируются с помощью пластиковых зажимов,поэтому действовать надо очень осторожно.
• Вооружившись отверткой, откручивают нижнюю часть пластика и снимают его с автомобиля.
• Пластиковую накладку отщелкивают и тоже удаляют.
• Открывшиеся крепежные винты откручивают и отодвигают в сторону щиток.
• Отключают контактную группу проводов и снимают приборную панель с машины.

Сборка производится в обратном порядке. Все клеммы тщательно фиксируются. Обычно после переборки панель функционирует нормально. Если и в этом случае ситуация не изменилась, придется отправляться к мастеру.

Что означают символы строки состояния Android?

Автор Нико Энтони Посатери

Обновлено 7 февраля 2023 г.

Верхняя панель вашего телефона Android содержит целый ряд символов и значков. Вот руководство к тому, что означают наиболее распространенные из них.

Значки в верхней части наших экранов сильно изменились с течением времени — от их дизайна до их значения. По мере добавления новых функций в наши смартфоны появляется больше значков.

Давайте рассмотрим некоторые из наиболее распространенных символов строки состояния Android, чтобы вам больше никогда не приходилось спрашивать о состоянии вашего телефона.

Строка состояния на Android — это панель значков, расположенных в верхней части экрана. Верхний правый угол посвящен основному состоянию вашего устройства, а левый в основном используется для уведомлений приложений.

Проведя пальцем сверху вниз по экрану, вы получите доступ к набору узнаваемых инструментов, таких как Wi-Fi, Bluetooth, мобильные данные и, возможно, определение местоположения и энергосбережение. Вы также можете легко настроить эту панель быстрых настроек.

При нажатии на один из них функция будет включена или отключена. При включении значок, представляющий инструмент, должен отображаться рядом со значком батареи в правом верхнем углу экрана. Верхний левый угол экрана зарезервирован для уведомлений, поэтому отображаемые здесь значки обычно соответствуют приложению, например Instagram, Gmail или SMS.

Попробуйте включить и отключить Wi-Fi на своем устройстве, и вы обнаружите, что значок в строке состояния будет появляться и исчезать соответствующим образом. Строка состояния поможет вам быстро определить состояние вашего устройства. Возникли проблемы с загрузкой веб-страницы? Быстрый взгляд на строку состояния может сказать вам, что у вас нет мобильной связи или Wi-Fi.

Теперь, когда мы рассмотрели расположение и назначение строки состояния Android, давайте посмотрим на общие значки, которые вы найдете в правом верхнем углу экрана. Вы наверняка узнаете некоторые из них, но еще многое предстоит узнать об этих маленьких значках.

Значки батареи

Пожалуй, самые узнаваемые и простые для понимания значки — это значки батареи. К ним относятся типичное состояние батареи , которое может сопровождаться процентным значением. Более простая версия этого покажет только правильно заряженную батарею. Существует также значок зарядки аккумулятора , который отображается, когда ваш телефон в данный момент заряжается.

Есть и другие, которые вы обычно видите:

• Режим экономии заряда батареи представлен батареей с логотипом утилизации.
• Существует также уникальный значок для низкого заряда батареи , который обычно означает, что он где-то между пятнадцатью и пятью процентами — это символ батареи, содержащий восклицательный знак, или батарея, оставшийся заряд которой окрашен в красный цвет.

Значки сети и данных

Значки полос сети и Wi-Fi обозначают подключение к мобильной сети и сети Wi-Fi соответственно. Эти значки отображают приблизительную мощность любого сигнала с вариациями.

Количество заполненных полосок может использоваться для оценки силы вашего сигнала, но некоторые операторы также отображают скорость сети рядом с этим значком. Это может быть маленький значок LTE , 4G или 5G , парящий рядом со значком полос; хотя эти символы могут стоять и сами по себе.

Существуют и другие значки, соответствующие данным:

• Набор вертикальных стрелок, указывающих в противоположных направлениях, представляет ваши мобильные данные . Когда это включено, вы можете воспользоваться преимуществами мобильной сети вашего поставщика услуг — это сопровождается значками силы и скорости, которые мы только что обсуждали.
• Горизонтальные стрелки обозначают способность устройства совершать вызовы через LTE. Это называется VoLTE или Voice over LTE.
• Кружок с плюсом внутри означает, что вы можете или уже включили сохранение данных на своем Android-устройстве. Это просто означает, что ваше устройство сокращает использование данных везде, где это возможно.
• Восклицательный знак рядом с символом Wi-Fi означает, что ваше устройство подключено к WLAN (беспроводной локальной сети), но не к Интернету.
• Знак вопроса рядом с символом Wi-Fi указывает либо на нестабильное соединение, либо на то, что вы подключены к сети, но не можете получить доступ к Интернету.

Вызовы, громкость и сигналы тревоги

Есть несколько значков, отвечающих за звук и вибрацию. Наиболее очевидным из них является значок телефона , который варьируется между текущим вызовом и пропущенным вызовом . Существует также уникальный значок для устройств, которые позволяют звонить по Wi-Fi , который так же прост, как комбинация значков Wi-Fi и телефона.

• Если вы отключили микрофон во время разговора, вы можете найти перечеркнутый микрофон в строке состояния.
• Значок динамика представляет ваше состояние уведомления:
  • Динамик со звуковыми волнами означает, что у вас есть звук на (и, возможно, вибрация в зависимости от ваших настроек).
  • Перечеркнутый динамик обозначает выключенный звук телефона , но добавление зигзагообразной линии с правой стороны динамика обозначает режим вибрации .
• Небольшой будильник справа от строки состояния означает, что на вашем телефоне активен будильник . Если в правой части строки состояния есть символ будильника, это означает, что сигнал тревоги придет на в течение следующих пяти, 15 или 30 минут в зависимости от ваших настроек.

Загрузка и загрузка

Линия со стрелкой, указывающей вверх или вниз по направлению к линии, уведомляет вас об активной загрузке или загрузке.

• Стрелка вверх означает, что вы загрузили что-то, например PDF, на свой Google Диск.
• Стрелка вниз означает загрузку , это может быть просто загрузка изображения из Google.
• Завершенная загрузка может быть представлена ​​галочкой на строке, а не стрелкой.

Значки подключения

Некоторые значки используются для предупреждения о различных способах подключения, физических или Bluetooth.

• Значок B будет появляться всякий раз, когда ваше устройство подключается к другому устройству через Bluetooth .
• Символ USB, который может появиться в верхнем левом углу, а не в правом, будет появляться всякий раз, когда ваш телефон подключен к другому устройству через USB-соединение .
• Поле с символом Wi-Fi, которое обычно находится в одном углу коробки, будет появляться каждый раз, когда вам 9Трансляция 0027 с вашего телефона на другое устройство в вашей сети. Простым примером может быть трансляция видео YouTube с телефона на телевизор в гостиной.
• Значок самолета означает, что у вас вообще нет соединений. Он представляет собой режим полета , который отключает способность вашего устройства отправлять и получать сигналы. Активный значок обычно заменяет полосы и значки Wi-Fi.

Другие значки

Время от времени в строке состояния появляется множество других значков.

Одним из распространенных значков, который часто сбивает пользователей с толку, является значок N . Это говорит о том, что на вашем устройстве активна NFC или связь ближнего радиуса действия. Это технология, которая позволяет вам обмениваться данными между двумя телефонами, находящимися в непосредственной близости, или использовать свой телефон на платежном портале, чтобы использовать его как дебетовую карту.

Мы подробно описали процесс использования NFC и Google Pay для совершения платежей с вашего телефона.

• Перевернутая капля с дыркой представляет собой что-то вроде 9Служба определения местоположения 0027 , например обмен данными о местоположении или приложение GPS. Приложение Google Maps будет использовать этот значок, пока оно активно.
• Значок полумесяца может не отображаться в строке состояния, когда он активен, но на это стоит обратить внимание. Этот инструмент, Темный режим , используется для затемнения всего интерфейса вашего телефона; это относится как к интерфейсам приложений, так и к системным треям. YouTube, например, станет темно-серым, а не белым.
• Режим фокусировки используется для блокировки уведомлений от выбранных приложений, что позволяет вам работать, не отвлекаясь на выбранные вами приложения. Этот значок обычно представляет собой два круга, один внутри другого.
• Другой вариант — Не беспокоить , который блокирует все уведомления — этот значок представляет собой сплошной круг с горизонтальной чертой.

В дополнение к этому вы будете видеть специальные значки приложений при получении уведомлений. Это может относиться к электронному письму в приложении Gmail, входящим твитам или сообщениям в Instagram, индикатору, показывающему, что вы сделали снимок экрана, и многому другому.

Теперь, когда вы можете распознавать некоторые из наиболее распространенных значков строки состояния Android, ваш телефон может легко сообщать вам о различных состояниях с помощью быстрого взгляда в верхних углах экрана. Символы помогают вам узнать, что происходит на вашем телефоне, и могут помочь вам поддерживать хорошее состояние вашего устройства Android, особенно по мере его старения.

Одна вещь, о которой следует помнить, когда ваше устройство стареет, — это состояние батареи, и значки здесь показывают, как быстро разряжается батарея.

Подписывайтесь на нашу новостную рассылку

Связанные темы

• Android
• Советы по Android
• Wi-Fi
• Bluetooth
• Данные о местоположении

Об авторе

Нико — писатель в MakeUseOf и Hardcore Droid. Ему нравится писать контент для Android и игр, в то время как он получает степень бакалавра компьютерных наук. Он надеется однажды стать системным инженером в игровой студии.

Значки состояния и символы на вашем iPhone

Где вы видите значки состояния

Значки состояния отображаются в строке состояния на вашем iPhone:



Модели iPhone с Face ID



Модели iPhone с Touch ID

Если вы не видите значок, откройте Центр управления, проведя вниз от правого верхнего угла.

О значках состояния на вашем iPhone

Чтобы узнать, что означает значок, найдите его ниже.

Сеть 5G вашего оператора доступна, и ваш iPhone может подключаться к Интернету через эту сеть. Работает с iPhone 12 и новее. (Доступно не во всех регионах.)

Доступна сеть 5G вашего оператора с более высокой частотой, и ваш iPhone может подключаться к Интернету через эту сеть. Работает с iPhone 12 и новее. (Доступно не во всех регионах.)

Сеть 5G E вашего оператора доступна, и ваш iPhone может подключаться к Интернету через эту сеть. Работает с iPhone 8 и новее. (Доступно не во всех регионах.)

Сеть LTE вашего оператора доступна, и ваш iPhone может подключаться к Интернету через эту сеть. Работает с iPhone 5 и новее. (Доступно не во всех регионах.)

Доступна сеть 3G UMTS (GSM) или EV-DO (CDMA) вашего оператора, и ваш iPhone может подключаться к Интернету через эту сеть.

Сеть 4G UMTS (GSM) или LTE вашего оператора доступна, и ваш iPhone может подключаться к Интернету через эту сеть. (Доступно не во всех регионах.)

Сеть GPRS (GSM) или 1xRTT (CDMA) вашего оператора доступна, и ваш iPhone может подключаться к Интернету через эту сеть.

Сеть EDGE (GSM) вашего оператора доступна, и ваш iPhone может подключаться к Интернету через эту сеть.

Вы находитесь в зоне действия вашей сотовой сети и можете звонить и принимать звонки. При отсутствии сигнала появляется сообщение «Нет обслуживания» или «SOS».

На iPhone с поддержкой двух SIM-карт вы находитесь в зоне действия сотовой сети и можете совершать и принимать звонки. Если сигнала нет, появляется сообщение «Нет обслуживания» или «SOS».

Вы можете использовать звонки по Wi-Fi. Ваш оператор связи также отображается рядом со значком.

Ваш iPhone подключен к Интернету через Wi-Fi.

Вы подключены к сети с помощью VPN.

Вы больше не подключены к сети VPN.

Приложение или веб-сайт использует службы определения местоположения. Синяя стрелка может появиться, когда приложение, которое вы используете, запрашивает ваше местоположение.

Есть сетевая активность.

Режим полета включен. Вы не сможете совершать звонки или использовать Bluetooth, пока не отключите этот параметр.

Книжная ориентация Блокировка включена. Экран не будет вращаться, пока вы не отключите этот параметр.

Режим «Не беспокоить» включен. Этот параметр отключает звонки, оповещения и уведомления, пока вы его не отключите. Сигналы тревоги по-прежнему будут звучать.

Ваш iPhone заблокирован паролем или Touch ID.

Ваш iPhone сопряжен с гарнитурой, наушниками или наушниками-вкладышами.

Установлен сигнал тревоги.

Этот значок показывает уровень заряда батареи вашего iPhone. Если этот значок желтый, включен режим энергосбережения. Если этот значок красный, значит, ваш iPhone заряжен менее чем на 20%.

Уровень заряда батареи сопряженного Bluetooth-устройства.

Ваш iPhone подключен к Интернету через персональную точку доступа другого устройства iOS.

Ваш iPhone заряжается.

Ваш iPhone подключен к CarPlay.

Вы делитесь своим экраном с помощью SharePlay.

SharePlay активен.

Нет покрытия сотовой связи и Wi-Fi, но в вашем регионе доступен экстренный вызов SOS через спутник. Работает с iPhone 14.

Если вы видите SOS в строке состояния

SOS может отображаться в строке состояния вашего iPhone или iPad. Когда вы видите это сообщение, ваше устройство не подключено к вашей сотовой сети, но вы можете совершать экстренные вызовы через сети других операторов.

Функция SOS, отображаемая в строке состояния iPhone и iPad, доступна в Австралии, Канаде и США.

Если в строке состояния отображается синий, зеленый, красный или фиолетовый цвет

На iPhone X и более поздних моделях цвет отображается в виде пузырька позади времени. На iPhone 8 или более ранней версии цвет проходит по всей строке состояния. Вот что означает каждый цвет:


Вы разговариваете по телефону или ваш iPhone предоставляет личную точку доступа*

Ваш iPhone записывает либо звук, либо ваш экран.
