Бортовой компьютер (далее БК) — это многофункциональное электронное устройство, предназначенное для считывания, расчета и отображения различной информации по состоянию электронных систем Вашего автомобиля. Говоря простым языком, БК это очень полезный помощник в повседневной езде на автомобиле. Незаменим он становится тогда, когда вы полностью освоите все его параметры и функции.

Но обо всем по порядка.

Штатный, встроенный в комбинацию приборов компьютер отображает крайне мало информации, а именно общий и суточный пробег, температуру за бортом (при наличии датчика с завода) и заряда АКБ. Скромно и просто. Но как часто вы задумывались о том, сколько кушает топлива машина в данный момент или в среднем. С какой средней скоростью я двигаюсь последнее время. Когда я в последний раз менял тормозные колодки и масло. Вот бы прогреть свечи зажигания в морозное утром перед запуском двигателя, чтобы наверняка завестись. Все эти вопросы, а также многие другие решаются одним способом — установкой бортового компьютера.

Что делает бортовой компьютер в автомобиле?

Основной отличительной особенностью бортового компьютера, является функция диагностики двигателя. БК выполняет поиск ошибок, затем расшифровывает их и выдает на русском языке наименование, например: неисправен датчик холостого хода или пропуск зажигания во 2 цилиндре.

Таким образом, можно сэкономить значительную сумму средств, не обращаясь на СТО, где даже просто диагностика стоит от 500р. А ведь зачастую ошибку возникают просто так, при мелком сбое программы контроллера. Достаточно их будет просто стереть и вопрос исчерпан.
Кроме этого, практически каждый БК оснащен доп. функциями по прогреву свечей зажигания, ручному управлению температурой включения вентилятора охлаждения двигателем, а также функцией по возвращению программы ЭБУ к первоначальным настройкам.
После всего этого списка уже хочется приобрести такое изделие за приемлемую цену. Но это ещё не все. Далее общий список параметров, схожий для всех бортовых компьютеров:

  • маршрутный компьютер
  • техническое обслуживание
  • диагностика
  • настройки
  • ошибки системы
  • мультидисплеи
  • динамик
  • речевой синтезатор
  • Функция «не выключены габаритные огни»

Вот далеко не весь перечень, т. к. даже в самом простом БК количество функций превышает 60, т.е. это действительно, многофункциональная штуковина, которая полюбится Вам с первого включения. Команда Motorring.ru всегда поможет Вам сориентироваться в большом многообразии, а значит подобрать максимально полезный именно для Вас бортовой компьютер.

Любому водителю известно такое словосочетание как компьютерная диагностика. И, наверное, каждый автолюбитель хотя бы два раза в год ездит на диагностику своего «железного коня». Все знают, как это долго сначала нужно ждать свою очередь на сервисе, потом еще и диагностика автомобилей семейства Лада стоит от 500 и до 2000 тысяч в зависимости от выбора области диагностики и от оборудования в сервисе. Но хорошо если ошибка вышла, когда Вы находитесь в городе, тогда вы сможете вовремя съездить на сервис и узнать о проблеме со своим автомобилем. А теперь представьте такой момент, например Вы, выехали за город на шашлыки, и тут неожиданно для Вас загорается чек и машина глохнет.

И вот стоите Вы посреди дороги, и не знаете, что делать. Неприятно ведь, согласитесь. Поэтому нужно все продумывать заранее, и установить незаменимого электронного помощника. А электронный помощник этот — бортовой компьютер. Ведь с помощью бортового компьютера вы можете узнать все ошибки и стереть их, тем самым убрать чек с панели приборов. Но это еще не все, ведь в бортовом компьютере есть столько функций что Вам и не снилось. Специально для Вас мы подготовили список функций бортового компьютера, который необходим каждому водителю.

  • Оповещение о замене расходных материалов таких как: масло в двигателе и коробке передач, также всех находящихся фильтров и т.д.
  • Выставить необходимую температуру включения вентилятора охлаждения двигателя.
  • Точные обороты двигателя.
  • Процент открытие дроссельной заслонки.
  • Корректировать всевозможные датчики на Вашей машине.
  • Видеть точные показания оставшегося в баке бензина.
  • Также видеть, сколько потрачено бензина на 100 км, или же за время поездки.
  • Можно выставить оповещение о превышение скорости и о превышении оборотов двигателя.
  • Также компьютер своевременно оповестит Вас об ошибках, и Вы сможете вовремя стереть их из памяти ЭБУ.
  • А также для любителей тюнинга есть отличная функция, как показание время разгона до 100 км/ч.


Внимание: Список функций может различаться, у каждой конкретной модели бортового компьютера.





Бортовой компьютер можно сравнить с персональным компьютером. Ведь в бортовой компьютере есть также оперативная память, которая работает когда машина заведена, и БК записывает в нее текущие данные. Есть также постоянно запоминающее устройство, то есть когда Вы заглушили двигатель и даже отсоединили аккумуляторную батарею, но бортовой компьютер, после возобновления подачи напряжения выдает все те же настройки. Как видите схожесть с персональным компьютером очевидна. Только все детали бортового компьютера для Лада Калина выполнены в миниатюре в отличие от персонального компьютера.

С устройством и функциями бортового компьютера познакомились, теперь давайте перейдем к установке на автомобиль LADA Kalina.

Инструкция по установке бортового компьютера на автомобиль Лада Калина:

  1. Необходимо обесточить питание автомобиля, отключив (+ и -) аккумуляторной батареи.
  2. Первым делом необходимо снять крышку предохранителей на Вашей машине.
  3. Необходимо снять пепельницу.
  4. Дальше необходимо заместо крышки предохранителей установить БК.
  5. Просуньте колодку для подключения БК к бортовой сети автомобиля.
  6. Дальше необходимо подключить провода от бортового компьютера.
  7. Тут возможно два варианта подключения: с помощью специальных зажимов, которые сжимаются и прокалывают оплетку провода или же с помощью вынимания контакта из колодки проводов и вставке контактов БК.
  8. Так что смотрите комплектацию своего комплекта для подключения и решайте, какой способ для Вас подходит.
  9. Если у Вас первый способ подключения с помощью зажимов, то тут нет ничего сложного, просто положите нужные провода в ячейки в зажиме и нажмите на него чтобы зубья прорезали оплетку провода.
  10. Но если у Вас бортовой компьютер подключается по второму способу, то необходимо запастись тонкой иголкой и большим терпением .
  11. Необходимо нажать на удерживающий язычок на контакте и потянуть провод, чтобы контакт вышел из своего места.
  12. Дальше необходимо вставить контакты от БК в колодку которая на автомобиле, а контакты которые Вы вынули вставить в пластиковые колодки от БК.
  13. Как видите, первый способ легче, поэтому все чаще производители комплектуют свои БК, проводкой не с контактами, а с зажимами.
  14. Теперь давайте перейдем к подключению.
  15. Для того чтобы Вы не запутались с подключением к колодке, мы специально для Вас выкладываем схему подключения. На схеме все подробно начерчено, что куда подключать. (Схема №1)
  16. У Вас должно остаться три провода.
  17. Их нужно подключить к проводам панели приборов.
  18. Для того чтобы Вам было удобнее, нужно снять панель приборов и уже в шлейфе проводов идущей к ней искать нужные провода.
  19. Оранжевый подключите к 8 контакту на разъме, это желто-красный провод.
  20. А коричневый к 11 контакту, это серый провод.
  21. Дальше необходимо подключить розовый провод от БК (датчик уровня топлива), к розовому проводу серой колодки в монтажном блоке. Контакт серой колодки №13.
  22. Дальше подключите аккумулятор и откалибруйте настройки БК, при необходимости обновите прошивку.

Схема №1


Внимание: Схема подключения может различаться на разных моделях БК Лада Калина. Если Вы не обладаете навыками в ремонте автомобильного транспорта, то настоятельно рекомендуем, обратится в специализированный сервис по ремонту автомобилей.



Как видите, если строго следовать нашей инструкции, то можно буквально за один час установить бортовой компьютер.



Но если у Вас остались, какие-то сомнения в выборе продукции. Или же Вы хотели бы уточнить некоторые детали по заказу. То мы всегда рады общению с Вами!

Настройка бортового компьютера лада калина – Прокачай АВТО

Содержание

  1. Расшифровка кодов ошибок ЭБУ (бортового компьютера) ВАЗ десятого семейства
  2. 1 Что может Штат Х1 — информация о функциях компьютера
  3. 2 Диагностика со сканером — нормально ли работают узлы вашего авто?
  4. 3 Самостоятельная проверка — расшифровываем коды ошибок
  5. 1 Стандартные опции бортового компьютера Штат X5 M

Лада «Калина» оборудована простеньким бортовым компьютером, функций которого вполне хватает для обычного пользования. Бортовой компьютер выводит на экран 9 показаний — одно, в верхней строке, показывается постоянно, остальные, в нижней, можно выбирать. Далее рассмотрим более подробно все эти показания.

В верхней строке отображается общий пробег автомобиля в километрах.

Во второй строке информацию отображения можно выбирать. Управление этим процессом осуществляется при помощи 3-х кнопок, расположенных на правом подрулевом рычаге:

Кнопкой «RESET» можно сбрасывать некоторые параметры, остальные кнопки отвечают за их перелистывание (вверх/вниз).

Первый параметр — время в формате 24 часа. Что бы настроить часы, удерживаем кнопку «RESET» до тех пор, пока циферблат не начнет мигать. Теперь, листая вниз, настраиваем часы, вверх — минуты. После настройки кратковременно нажимаем «RESET» для выхода в главное меню.

Следующий параметр показывает сколько топлива было потреблено автомобилем во время последней поезди. Это параметр нужно сбрасывать перед выездом. Я его не обнулял около месяца, поэтому он насчитал 140 литров.

Следующий пункт бортового компьютера — средняя скорости передвижения последней поездки. Его так же нужно сбрасывать. Если этого не делать, то он будет считать среднюю скорость за все время после последнего обнуления. В среднем этот показатель равен 30-40 км/час.

Следующий параметр отображает количество километров, которые Вы сможете проехать на оставшемся бензине в текущем режиме езды.

Далее идет показание мгновенного расхода топлива. Показания от 0 до 19.9 литров. При остановке компьютер будет выдавать прочерки.

Далее идет показание среднего расхода топлива. Его так же можно обнулять.

Следующий показатель отображает время, проведенное в пути. Отсчет идет с момента последнего обнуления.

Ну и последний параметр показывает температуру воздуха за бортом.

Совсем не большой по размерам бортовой компьютер Штат Х1 способен выполнять разнообразные климатические, маршрутные и диагностические функции. Устанавливается он на автомобили семейства ВАЗ — Калина, Нива, 2123, 2110 и другие.

  1. Что может Штат Х1 — информация о функциях компьютера
  2. Диагностика со сканером — нормально ли работают узлы вашего авто?
  3. Самостоятельная проверка — расшифровываем коды ошибок

1 Что может Штат Х1 — информация о функциях компьютера


  • Диагностического тестера. Выполняет функцию цифрового спидометра, тахометра, контролирует работу силового агрегата и дроссельной заслонки (тюнингованной или штатной), считывает коды диагностики системы, оповещает о напряжении электросети в авто и о температуре мотора.
  • Маршрутного компьютера. Полезный и удобный режим. В нем бортовой компьютер на ВАЗ Штат показывает скорость (усредненная величина) езды за одну поездку, пройденное машиной расстояние, остатки горючего в баке и его расход за поездку, время в пути. Также БК прогнозирует дальность пробега на остатке топлива и располагает счетчиком последнего.
  • Супервизора. Устройство оснащено счетчиком времени простоя и энергонезависимой памятью, оно оповещает водителя о невыключенных указателях поворота и габаритах, а также об откате (самопроизвольном) транспортного средства.
  • Сигнализатора. Штат сообщает о превышении скоростного порога, о неполадках в бортовой сети и о потенциально небезопасном для авто перегреве силового агрегата.
  • Бортовой компьютер Ваз 21099
  • Проверка датчика положения дроссельной заслонки
  • Бортовой компьютер Dingo — практичность при минимальном бюджете
  • Автосканер для самостоятельной диагностики любой машины

Кроме того, Штат Х1 имеет три добавочных функции, которые пришлись по душе отечественным автомобилистам. Режим Тропик подразумевает автоуправление охлаждающей системой машины, Плазмер отвечает за сушку свечей и их последующий прогрев до температуры, позволяющей без проблем произвести холодный пуск мотора, Форсаж сбрасывает при переключении топлива с газа на бензин и наоборот.

Небольшой нюанс. Функция Форсаж работает исключительно с качественными марками бензина (95 и выше). Установка Штат Х1 осуществляется без малейших затруднений в заглушку, имеющуюся на панели приборов.

Вам потребуется инструкция по монтажу БК в конкретную модель автомобиля ВАЗ. Принцип установки при этом один и то же. Нужно снять накладку с приборной панели, а затем поочередно соединить одноцветные заводские проводки с проводами бортового компьютера. В специальной настройке Штат Х1 не нуждается. Устанавливаете БК, включаете зажигание, запускаете устройство, и оно сразу переходит в режим маршрутного компьютера. Если требуется переключиться на диагностический режим, нажимаете на кнопку КОРР. В режим сигнализации (аварийной) БК переходит самостоятельно.

2 Диагностика со сканером — нормально ли работают узлы вашего авто?


Работа бортового компьютера

  • THR — положение дроссельной заслонки;
  • UACC — напряжение аккумулятора;
  • AIR — расход (массовый) воздуха;
  • FREQ — вращение (частота) коленчатого шкива;
  • INJ — продолжительность импульса впрыска;
  • UOZ — опережение зажигания;
  • FSM — датчик холостого хода;
  • QT — коэффициент расхода топлива.

3 Самостоятельная проверка — расшифровываем коды ошибок


У каждого автомобилиста должно быть универсальное устройство для диагностики своего автомобиля.

Произвести чтение, сброс, анализ всех датчиков и настройку бортового компьютера автомобиля Вы сможете самостоятельно с помощью специального сканера…

Проверка бортового компьютера

  • Р0113 и Р0112 — неправильная работа датчика или выход из строя механизма, контролирующего температуру потока воздуха на входе;
  • Р0106 — некорректный сигнал от извещателя движения транспортного средства;
  • Р0172 и Р0171 — повышенный либо пониженный показатель горючей смеси;
  • Р0122 (0123) — цепь дроссельной заслонки нарушена;
  • Р1102 — недостаточный сигнал от нагревателя кислородного датчика;
  • Р0647 — неисправность муфты системы климат-контроля;
  • Р0325 — обрыв датчика детонации;
  • Р0301—0304 — пропуски зажигания в цилиндрах (в одном из четырех либо сразу в нескольких).

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:

  • СТО ломят большие деньги за простую компьютерную диагностику
  • Чтобы узнать ошибку надо ехать к специалистам
  • В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327, который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите.

Мы сами протестировали этот сканер на разных машинах и он показал отличные результаты, теперь мы его рекомендуем ВСЕМ! Чтобы вы не попались на китайскую подделку, мы публикуем тут ссылку на официальный сайт Автосканера.

Бортовой компьютер — это устройство, который помогает водителю при эксплуатации транспортного средства. Сегодня мы поговорим об отечественном аппарате Штат Калина X5 M. Компьютер разработан специально для этой модели ВАЗ, что делает его простым в подключении и использовании.

  1. Стандартные опции бортового компьютера Штат X5 M
  2. Новые функции прибора — чего ждать от производителей в будущем
  3. Монтаж прибора своими руками — как не допустить ошибок

1 Стандартные опции бортового компьютера Штат X5 M


Следующая полезная опция — «Плазмер». Включая эту функцию, владелец Лада Калина запускает приток дополнительных импульсов к электродам свечей. Так в морозные дни Лада заводится намного быстрее, а компьютер выдает меньше кодов ошибок. Функция «Просмотр ошибок ЭСУД» предназначена для визуального просмотра кодов.

Функции бортового компьютера Штат X5 M Рекомендуем ознакомиться

Еще одна очень полезная опция для российских водителей — «Контроль качества топлива». С помощью значков «-» или «+» бортовой компьютер показывает процентное соотношение качества заправляемого бензина. Благодаря опции «Параметры силового агрегата» водитель Лады имеет возможность увидеть четкую картину о состоянии двигателя; времени, потраченном на его нагревание; а также уровне зарядки аккумулятора и показателя напряжения в датчиках панели приборов. При неисправности элементов мотора устройство выдает коды ошибок с названием «Engine…».

Бортовой компьютер Штат X5 M на Калину также имеет встроенную функцию настроек дисплея. Используя ее, водитель может выводить на экран прибора те показатели, которые имеют для него наибольшее значение. С помощью этой же опции можно регулировать цвет, контраст и яркость дисплея.

Еще одна полезная функция — «Диагностика бензинового насоса». Она контролирует давление и питание системы. Эта опция также дает возможность определить состояние каждой форсунки инжектора Лада.

Всем привет! Расскажу про установку бортового компьютера (БК) ШТАТ Х1-М УНИВЕРСАЛ.

Мысль приобрести бортовой компьютер была уже давно, выбор пал на маленький и дешевый X1 потому что ставить большие БК было некуда, Штат X5/XD хоть и имеет огромное количество функций и может тестировать практически все, но он не нравился мне не дизайном ни местом установки, остальные фирмы в принципе не рассматривал, хотя не отрицаю что из них может и есть отличные варианты.

БК нужен был в основном чтобы смотреть ошибки, т.к. гарантия кончилась и платить деньги кому то за считывание ошибок не хотелось. А для таких функций не нужен большой функционал и огромный дисплей, вполне хватает 3х символьного малютки Штат X1. Код ошибки выводится в виде бегущей строки, а расшифровка есть в описании.

Заказал БК на официальном сайте ШТАТ Прислали почтой России как всегда «оочень» быстро

По идее в интернете я видел 2 варианта установки БК Штат X1 в калину:

1. За место кнопки обогрева одного из сидений, для тех у кого нету этого самого обогрева. В принципе этот вариант довольно удобный, там БК хорошо видно, удобно пользоваться, но в моем случае кнопки обогрева есть а значит этот вариант не подходит.

2. В заглушку кнопки слева или справа от аварийки. Такой вариант подходит тоже не для всех, т.к. бывают комплектации где эти кнопки (автосвет и обогрев лобового) используются. В этом варианте тоже есть недостатки, но об этом позже.

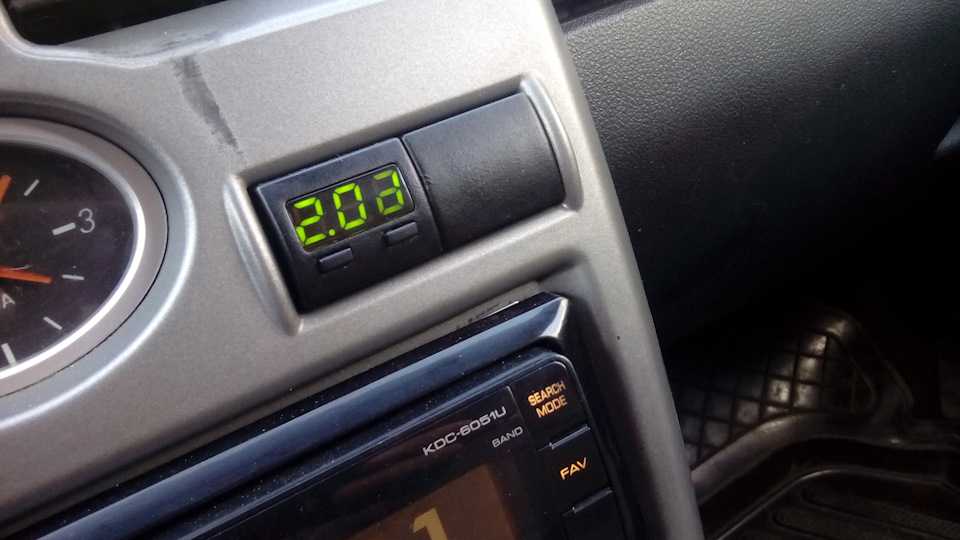

Я решил выбрать второй вариант и принялся за дело, снял заглушку кнопки слева и прикинул где проделать отверстие под БК. Тут главное не торопиться. Отверстие нужно делать не в любом месте, а максимально справа заглушки, это нужно для того, чтобы БК потом поместился в отверстие в панели.

Конечно делать это нужно аккуратно и потратить не мало времени. Но у меня получилось не совсем чтобы красиво, но в целом пойдет.

Далее подключение. В инструкции написано какой провод с каким соединять с помощью специальных зажимов, ошибиться тут трудно, нужно снять для удобства пепельницу и отключить разъем от кнопки аварийки, т.к. все провода соединяются именно с ней + один провод нужно подключить к диагностическому разъему OBD2.

В принципе ничего сложного, все делается за пол часа, единственное мне пришлось поджимать плоскогубцами зажимы, т.к. провода не зажимались полностью. В итоге все выглядит вот так.

Тут есть один минус, сверху не всегда видно верхнюю строчку в цифрах и буквах. Например температура – 97 может быть воспринята как 91 и т.д. приходится наклоняться, смотреть.

С таким вариантом установки я проездил несколько месяцев, пока не приобрел себе кнопки автосвета и обогрева лобового. Хоть я и не придумал пока за что какая кнопка будет отвечать но решил сразу их поставить и перенести БК. Если честно я довольно долго думал куда же его поставить чтобы было и удобно пользоваться и было видно все цифры.

И тут смотря на все возможные варианты меня посетила гениальная мысль, поставить БК в пепельницу! На вид форма пепельницы позволяет установить туда что-то. Но этот вариант нужно было проверить, поскольку о таком варианте установки я не слышал.

Я снял пепельницу, полностью ее разобрал, что довольно просто:

И посмотрев на все это я подумал что шанс есть, принялся развлекаться с ножом. Подготовил отверстие под БК

Примерил установленный БК

Далее т.к. БК все таки довольно много занимает места, необходимо выпилить под него место в следующем элементе пепельницы:

Далее примеряем установку в пепельницу контейнера, вставляется с трудом, но все таки вставляется и держится там отлично, БК точно никуда от туда не денется!

Затем повторяем весь фокус в машине, обезопасив на всякий случай БК куском изоленты с обоих сторон.

Провода так же без проблем проходят снизу и не перетираются, винты крепления на фото затянуты не полностью – это нужно для того, чтобы все защелкнулось как надо

Вот так примерно в итоге все выглядит в открытом виде

И в закрытом и открытом виде, БК уже подключен

Конечно для полной красоты нужно покрасивее оформить отверстие под БК и покрасить пепельницу в черный, но и так в принципе не плохо получилось! Главное теперь им удобно пользоваться, все цифры хорошо видны и кнопки подогрева сидения используются по назначению!

Любопытные заметят что кроме другого места установки БК поменялось еще кое что, об этом позже)

Теперь о том зачем же нужен этот самый БК, помимо конечно самого главного – просмотра и стирания ошибок.

Что я еще использую на БК:

— Контроль напряжения. Очень полезная функция, которой обделили встроенный в приборку бортовой компьютер калины, хотя в той же гранте где многое упростили он есть! Мне эта функция помогла определить умирающий генератор, который успешно был заменен на Bosch.

— Температура двигателя в цифровом формате. Хоть на приборке и есть стрелочная индикация, но во первых она работает только с +50, на БК весь диапазон. Во вторых по стрелочной индикации нельзя точно определить температуру. По БК меня порадовала цифра 90 градусов которая держится большее количество времени пока я нахожусь за рулем, это после смены термостата и вентилятора) Также есть возможность откорректировать температуру включения вентилятора двигателя – я поставил 99 градусов.

— Есть еще функции процент открытия дросселя, в ней можно проверить открытие при максимально нажатой педали и если не получается 100% то поджать педаль газа.

— Остальные функции которыми я обычно не пользуюсь – это скорость в цифровом формате, более точная чем на спидометре и много функций связанных с расходом, пробегом и т.д. Есть основание что БК меряет расход не совсем правильно, хоть и есть режим коррекции но я особо этим не пользуюсь. Иногда смотрю остаток в баке, который предварительно нужно самому и вносить)

В общем каждому автовладельцу у которого уже кончилась гарантия я советую приобрести и поставить БК, хотя бы самый простой, ведь стоит он совсем не много.

Подсветка бортового компьютера калина

Проблема хоть и не частая, но иногда бывает и такое, что одна из лампочек подсветки на щитке перегорает и ее необходимо заменить на новую. Конечно, придется немного повозиться с этим, так как чтобы их заменить, нужно полностью сниматься щиток приборов, но с этим можно справиться за пол часа. Для данной работы нам потребуются всего две крестовые отвертки: одна с коротким, а другая с длинным лезвием.

  • Первым делом необходимо полностью снять «доску» вашей Калины и вынуть его из посадочного места. Подробнее об этом читайте в этой статье: Снятие и установка щитка приборов.

  • После чего можно приступать к замене сгоревших лампочек подсветки, они находятся на задней стороне и вынимаются довольно легко даже руками, но если возникают проблемы при изъятии, то можно воспользоваться пассатижами. Устанавливаем новые лампочки в обратном порядке.

Основная сложность состоит не столько в самой замене ламп, а в демонтаже самой центральной консоли, так как на Калине она снимается не очень удобно, но если без нервов — то много времени не потратите.

На днях столкнулся с такой проблемой — перестала гореть одна из ламп приборной панели Калины (подсветка стрелки тахометра). Не долго думая решил разобрать панель приборов и узнать, почему не горит подсветка. Оказалось все очень просто — перегорела лампочка. Теперь обо всем более подробно.

Сама панель приборов Калины снимается достаточно просто — нужно открутить последовательно открутить 4 самореза. Первые два крепят декоративную накладку, остальные два — саму приборку.

После того, как открутили болты нужно отсоединить жгут проводов, подключенный к задней части. Не спешите тянуть, он держится на защелке, сначала открываем замок, потом вытаскиваем разъем. Замок отщелкивается вверх, тянем за его левую часть.

Теперь можно вытаскивать саму приборку. Легче будет вытащить бочком в левую или правую сторону.

Замена ламп приборной панели Калины

После проведенных манипуляций осталось дело за малым — найти и вытащить перегоревшую лампу подсветки приборной панели и поставить на ее место новую.

Делается это довольно легко — прокручиваем лампу подсветки приборов против часовой стрелки и вытаскиваем. Так же само вставляем новую лампочку подсветки приборки, только уже будем вкручивать по часовой. После замены устанавливаем все в обратной последовательности, ничего сложного.

Что поделаешь, иногда приходится интересоваться, как производится замена лампочек в приборной панели Лада Калина и Приора. Многие согласятся с тем, что передвигаться на автомобиле в тёмное время суток, когда не горит даже хоть одна лампочка подсветки панели приборов, неприятно. В некоторых случаях может привести к поломке, так как своевременно водитель не будет оповещён о возможной проблеме.

Замена лампочек в панели приборов Лада Калина и Приора возможна при тюнинге салона этих машин. Многие владельцы устанавливают вместо штатных лампочек накаливания светодиоды. Они не только более экономичны, но и раскрашены в разные цвета. Такая замена повышает срок службы элементов подсветки, делает её облик более приятным для глаз находящихся в машине. Выполнить такую замену совсем не сложно, это под силу даже начинающим водителям.

Содержание

Как устроена подсветка?

Панель с контрольно-измерительными приборами является обязательным атрибутом для любого автомобиля. Она включает в себя указатели скорости, температуры охлаждающей жидкости и бензина в баке, тахометра. С недавних пор место в ней занял также дисплей бортового компьютера. Двигаться на машине ночью, не видя показаний этих приборов опасно, можно нарушить скоростной режим, не увидеть приближение какой-то проблемы или неисправности.

Для освещения циферблатов всех этих устройств устанавливаются лампочки накаливания. Они имеют небольшие размеры и мощность, которая не превышает 1 Вт. Каждая лампа устанавливается в индивидуальный патрон. В старых моделях авто к ним подводили провода с питанием. Сегодня этих проводов не имеется, контакты расположены на патроне и гнезде для лампы. Включение производится одновременно с наружным освещением на машине.

Многих владельцев автомобилей чем-то не устраивает заводская разработка, поэтому они самостоятельно производят её усовершенствование. Одним из этапов такой работы является обмен традиционных ламп накаливания на светодиоды разных цветов. Они имеют сравнительно большой срок службы и маленький потребляемый ток. Как недостаток такой работы нужно отметить необходимость соблюдения полярности питания при подключении светодиодов.

Что нужно для выполнения такой работы?

Операция эта не представляет собой большой сложности, она под силу любому владельцу. Нужно приготовить заранее необходимый инструмент и новые лампы. В работе вам понадобятся две отвёртки с плоским лезвием, одна из них должна иметь небольшую длину, также две отвёртки с крестообразными лезвиями, длинная и короткая. Хорошо если рядом будут плоскогубцы и ключ на восемь.

Они могут понадобиться для извлечения отдельных лампочек. Их устанавливают в нишах, поэтому может возникнуть проблема при попытке достать их пальцами, поэтому в таком случае выручают плоскогубцы или гаечный ключ на восемь. Работа может оказаться бесполезной, если рядом не окажется приборов для замены неисправных изделий.

Как заменить самому?

Такие проблемы возникают не очень часто, но случаются. Если вдруг произошло такое со всеми приборами освещения одновременно, следует попытаться разобраться с тем, почему такое случилось. Иначе после установки новых приборов, они снова могут выйти из строя. Чаще всего такой причиной становится высокое напряжение бортовой сети после выхода из строя реле регулятора генераторной установки.

Будем считать, что такого у вас не случилось, перегорела всего одна лампочка, которую нужно заменить. Инструмент готов к работе, новая лампа имеется, приступим к работе. Чтобы выполнить замену, следует изъять из панели щиток приборов. Для этого нужно вывинтить два винта, которые удерживают от выпадения декоративную накладку панели. Чтобы было удобно выполнить эту операцию, нужно опустить рулевое колесо как можно ниже.

Когда винты вывернуты, следует извлечь панель. Она удерживается двумя пластмассовыми защёлками. Следует её поворачивать из стороны в сторону и вынуть из посадочного места. После этого откроется доступ к винтам крепления приборного щитка. Снимать их желательно крестообразной отвёрткой с длительной ручкой. Чтобы винты не упали вниз, попытайтесь любим способом намагнитить лезвие отвёртки.

Вынуть щиток ещё невозможно, так как он удерживается разъёмом с проводами, который нужно отсоединить. Для этого отвёрткой нужно отжать его фиксаторы и отсоединить разъём от щитка приборов. Теперь поворачивая его нужно найти такое положение, когда его можно полностью вынуть из места установки. На тыльной стороне в гнёздах установлены лампы подсветки.

Для установки новых их следует вынуть, это можно сделать, если повернуть патрон против часовой стрелки для выхода из зацепления и вытянуть из гнезда. В некоторых случаях для этого приходится воспользоваться плоскогубцами или гаечным ключом. Новый прибор освещения устанавливают в обратном порядке, но поворачивают в гнезде уже по часовой стрелке. Замена лампочек в приборной панели Лада Калина и Приора занимает по времени примерно минут тридцать. Если после прочтения статьи вопросов у вас не возникает, смело приступайте к работе.

Не включается бортовой компьютер «Гранты» 🦈 avtoshark.com

Благодаря продуманной конструкции автомобиля, причин, по которым неправильно работает или не включается бортовой компьютер «Гранты», немного и все они связаны с исправностью самого маршрутника и состоянием проводов и разъема, через которые он подключен к электросети транспортного средства.

Lada Granta, как и любой современный легковой автомобиль, оснащена бортовым компьютером (бортовиком, БК, маршрутным компьютером, маршрутником), который дает водителю больший объем информации, чем обычные индикаторы панели приборов легковушек «ВАЗ». В этой статье мы расскажем, что делать, если не включается бортовой компьютер «Гранты», или это устройство работает неправильно.

Как работает маршрутник

Чтобы разобраться, почему бортовой компьютер «Лады Гранты» не включается, или работает как-то неправильно, необходимо хотя бы примерно понимать принцип его функционирования. Вся бортовая электроника объединена в единую сеть CAN-шиной, к которой подключены все устройства, оснащенные микропроцессорами, а обмен информацией между ними происходит с помощью пакетов импульсов, в которых зашифрованы адрес (идентификатор) устройства и передаваемая ему информация.

При этом бортовой компьютер никак не влияет на работу основных микропроцессорных устройств «Лады Гранты», то есть ЭСУД (электронной системы управления двигателем) или ЭБУ (электронного блока управления) мотора и автоматической коробки переключения передач.

Причины неисправностей

Благодаря тому, что бортовой компьютер никак не влияет на функционирование различных ЭБУ «Лады Гранты», в случае его неправильной работы поведение этих электронных устройств, а значит и автомобиля в целом, не изменится. Ведь маршрутник только отображает режим работы двигателя и другие важные для водителя параметры, например, расход топлива или пробег на остатке бензина.

Нерабочий бортовой компьютер

Если бортовой компьютер не включается или его дисплей погас по время работы, то скорее всего, причина в пропавшем питании, ведь раз остальные агрегаты «Лады Гранты» работают нормально, то CAN-шина функционирует штатно. Если же он перестал отображать какие-то данные, или информация на его дисплее не соответствует реальному состоянию автомобиля, то, тут одно из двух:

  • плохой контакт с CAN-шиной или питающим проводом;
  • неисправность маршрутника.

На автомобилях с К-линией часть информации, например, показания датчика топлива, шли в обход ЭСУД и поступали на отдельный контакт маршрутника, поэтому неправильная работа бортового компьютера могла быть вызвана плохим контактом в этой цепи. Но, в «Ладе Гранте», в том числе модификации «ФЛ» (FL), вся информация на это устройство поступает по общей линии (CAN-шине), а значит, плохой контакт с ней влиял бы на всю поступающую информацию.

Что делать

Если дисплей маршрутника вдруг перестал работать, или не включается бортовой компьютер «Гранты», то в первую очередь проверьте питание контроллера, для чего выключите зажигание, затем вытащите из обратной стороны панели приборов колодку и измерьте напряжение между контактами 17 и 19, а также 17 и 21. Между одной группой контактов напряжение даже при выключенном зажигании должно составлять 12 В, между второй группой контактов напряжение должно появиться только после поворота ключа зажигания. Если у вас установлен нештатный бортовой компьютер, то разомкните его колодку и измерьте на ней напряжение питания, учитывая ее распиновку.

Блок предохранителей

Если питания нет, ищите сгоревший предохранитель, ведь именно из-за него не включается маршрутник, а значит, не работает его дисплей. Помните, на «Ладу Гранту» устанавливали различные монтажные блоки, поэтому обязательно сверяйтесь со схемой машины вашей комплектации и года выпуска. Если же соответствующий предохранитель исправен, ищите обрыв провода питающей цепи. Если же вы не умеете проверять предохранители и находить обрывы проводов, то обратитесь к любому автоэлектрику.

Читайте также: Бортовой компьютер «Гранта»: инструкция по эксплуатации

Убедившись, что питание поступает к встроенному или отдельно установленному на «Ладе Гранте», бортовому компьютеру, но он не включается или глючит, внимательно осмотрите колодки разъема, если на них есть следы коррозии, то очистите их любым подходящим средством. Кроме того, убедитесь, что все подходящие к обеим колодкам разъема провода не повреждены и не оборваны.

Если все в порядке, но бортовой компьютер «Лады Гранты» все равно не включается/странно работает, то меняйте или ремонтируйте его, ведь проблема в нем.

Заключение

Благодаря продуманной конструкции автомобиля, причин, по которым неправильно работает или не включается бортовой компьютер «Гранты», немного и все они связаны с исправностью самого маршрутника и состоянием проводов и разъема, через которые он подключен к электросети транспортного средства.

Вы можете использовать наши уникальные ФОТО, при указании активной ссылки — https://avtoshark.com/

бортовой компьютер на Лада Гранталада гранта

0

самодиагностика бортового компьютера и расшифровка 0504, 0830, а также p0441, 0036 и других

Лада Калина уже с завода оборудована специальным бортовым компьютером вмонтированном прямо в панель приборов. Благодаря этому можно максимально оперативно среагировать и провести диагностику у возникшей неполадки. Для этого существует режим самодиагностики. Если только предыдущий владелец, не руководствовался корыстными целями, и не «вывернул» данные лампочки, в таком случае, их необходимо заменить.

Ошибки показываются в виде цифрового кода и в этой статье мы расскажем вам, как правильно их прочитать и принять верное решение.

Содержание

  • 1 Как сбросить коды ошибок
  • 2 Расшифровка комбинаций
    • 2.1 Самостоятельная диагностика
    • 2.2 Диагностика при помощи оборудования
  • 3 Расшифровка кодов ошибок Калина 1,6 8 и 16 клапанов
  • 4 Как расшифровать ошибки?
    • 4.1 Самодиагностика
    • 4.2 Неисправности ЭМУР
    • 4.3 Ошибки АБС
    • 4.4 Неисправности датчиков
    • 4.5 Неисправности двигателя
    • 4.6 Система безопасности и прочие ошибки
  • 5 Диагностика ошибок
  • 6 Диагностика

Как сбросить коды ошибок

После автоматической диагностики необходимо сбросить ошибки. Делается это для того, чтобы они не мешали и не путали пользователя при проведении последующих диагностик. Как все сбросить, можно узнать из рекомендации производителя. Но на практике, например, ошибка ЭБУ сбрасывается запуском новой проверки на приборной доске. В СТО же контроллеры обнуляются немного в другом порядке. Есть и другие варианты:

  1. Ошибку ЭБУ сбрасывают, используя устройство и ПО. Поэтому рекомендуем почаще заезжать и проверять свою машину. Именно при таких проверках могут обнаружиться распространенные поломки, характерные именно для этого автомобиля.
  2. Может постоянно высвечиваться код 0171. Это говорит о том, что горючее некачественное. Такой сигнал служит поводом подумать о его смене.
  3. Помимо этого, очень распространены коды: p1545, 0422 и 1426, поэтому на них стоит смотреть. В случае если после сброса они снова появятся, требуется в обязательном порядке обратиться в технический сервис для более точной диагностики и устранения неполадок.

Специалисты помогут разобраться с неполадками, если вы сами не знаете, как от них избавиться.

Расшифровка комбинаций

Ниже рассмотрим расшифровку кодов ошибок. Рассматривать все коды мы не будем: приведены только наиболее распространенные комбинации, свидетельствующие о поломке.

Самостоятельная диагностика

Когда панель приборов переходит в режим самодиагностики, все стрелки на ней покажут максимальное значения и опустятся обратно

Итак, какие коды можно увидеть при самостоятельной диагностике Лада Калина.

Код Расшифровка ошибки
2 Код 2 означает превышение напряжения в бортовой сети транспортного средства.
3 Этот кода обозначает неисправность в работе датчика уровня бензина в топливном баке. Возможен обрыв цепи.
4 При появлении этого кода владельцу авто необходимо обратить внимание на работу датчика температуры антифриза. Также есть вероятность обрыва цепи.
5 Возникли неполадки в функционировании датчика наружной температуры.
6 Блок управления (БУ) зафиксировал перегрев двигателя. Рекомендуется разобраться с этой проблемой перед дальнейшей эксплуатацией авто.
7 Сообщается об аварийном давлении смазывающей жидкости в ДВС.
8 Если вы увидели этот код на приборной панели, то необходимо проверить работоспособность тормозной системы. Бортовой компьютер зафиксировал ошибку или поломку в ее работе.
9 Бортовой компьютер сообщает о слишком низком заряде аккумуляторной батареи. Рекомендуется произвести более тщательную проверку аккумулятора.
Е Сообщается о возникшей ошибке в пакете данных, заложенном в EEPROM.

Диагностика при помощи оборудования

Ошибка под номером «4», появляющаяся при самодиагностике Лада Калина

Если вы проверяете свое авто на наличие ошибок при помощи специального оборудования, то, как сказано выше, комбинации будут четырехзначными, а перед кодом будет стоять буква.

Для начала рассмотрим, что означают буквы и цифры.

  • В — обозначает возникшую неисправность кузова, то есть речь идет о подушках безопасности, центральном замке, электрических стеклоподъемниках. Разумеется, это актуально для автомобилей Лада Калина, оборудованных этими устройствами;
  • С — означает ошибку в работе ходовой части;
  • Р — обозначает возникшую неисправность в функционировании мотора или автоматической трансмиссии.

Что означает вторая цифра:

  • 0 – общий для OBD-II код;
  • 1 – цифра изготовителя авто;
  • 2 – цифра производителя авто;
  • 3 – резервный код.

Третий по счету символ означает непосредственно тип неисправности:

  • 1 – поломки в работе топливной системы или подачи воздуха;
  • 2 – также сообщается о неисправностях в работе топливной системы или воздушной подачи;
  • 3 – зафиксированы сбои в работе системы зажигания;
  • 4 – вспомогательный контроль;
  • 5 – неисправности в работе холостого хода;
  • 6 – поломки в работе ECU или его цепи;
  • 7 и 8 – ошибки в работе трансмиссионной системы.

Световой индикатор Check Engine — начинает мигать на приборной панели при появлении каких-либо поломок

Код Расшифровка
Р0036 Сообщается об ошибках в работе датчика кислорода. Рекомендуется произвести проверку устройства на предмет работоспособности, а также проверить цепь на наличие обрывов и замыканий.
Р0102 Этот код ошибки повествует водителю о появившейся поломке в работе датчика массового расхода воздуха. Также стоит проверить цепь.
Р0441 Зафиксирован неверный расход воздуха через клапан продувки адсорбера. Следует проверить сам клапан, а также всю систему улавливания паров бензина.
Р0444 БУ зарегистрировал обрыв проводки клапана продувки адсорбера. Следует проверить цепь.
Р0445 Бортовой компьютер сообщает о замыкании проводки управления на массу или бортовую цепь.
Р0480 Зафиксирован обрыв проводки реле вентилятора. Также этот код может сообщать непосредственно о поломке реле.
Р0504 Сообщается о возникшей проблеме в работе датчика педали тормоза.
Р0830 Сообщается о возникших неисправностях в работе выключателя сцепления. Необходимо произвести диагностику сцепления и выявить поломку.
Р2187 Дословно означает: система топливной подачи слишком бедная на холостом ходу. Здесь для начала нужно отрегулировать холостой ход. Если это не помогло — то искать проблему в самой системе подачи топлива.
Р1115 В работе датчика контроля уровня кислорода зафиксированы некорректные данные. Следует проверить цепь.
Р1123 В режиме холостого хода бортовой компьютер зарегистрировал слишком высокий индекс горючей смеси.
Р1124 На холостом ходу бортовой компьютер сообщил о слишком низкой степени горючей смеси.
Р1127, Р1128 БУ сообщает о слишком высоком или чрезмерно низком показателе горючей смеси в режиме частичной нагрузки на двигатель.
Р1135 БУ Лада Калина зарегистрировал короткое замыкание или обрыв цепи нагревателя датчика контроля уровня кислорода.
Р1136, Р1137 Слишком высокий или низкий уровень горючей смеси в режиме малой нагрузки. Следует произвести проверку ДВС.
Р1141 Бортовой компьютер зафиксировал неисправности в функционировании устройства нагревания датчика контроля уровня кислорода.

Если вы обнаружили и ликвидировали поломку, то можете сбросить код ошибки, чтобы при следующей диагностике она не появилась вновь. Для этого зажмите кнопку суточного пробега и придерживайте в таком положении более трех секунд.

Расшифровка кодов ошибок Калина 1,6 8 и 16 клапанов


Многим владельцам этой модели будет интересно знать, как производится расшифровка кодов ошибок Калина 1,6 8 и 16 клапанов. Установленный в машине бортовой компьютер осуществляет не только управление работой систем машины, но может выполнять самодиагностику и сообщать водителю о возникших неисправностях в автомобиле. Это в значительной мере повышает безопасность, и увеличивает срок службы узлов и агрегатов машины. Умение своевременно разобраться с появившимися сигналами тревоги, должен каждый водитель этой модели.

Расшифровка кодов ошибок Калина 1,6 8 и 16 клапанов буде показана в этой статье.

Можно сделать распечатку и возить её с собой. Если вдруг во время поездки появится тревожный сигнал, водителю будет значительно легче принять правильное решение о том, что предпринять в возникшей ситуации, продолжить поездку или ждать помощи специалистов. Система работает таким образом, что ошибки от возникших неполадок, запоминаются бортовым компьютером. Их можно прочитать позже с помощью специального диагностического оборудования.

Как самостоятельно выполнить диагностику?

Иногда даже самые надёжные и умные автомобили дают сбои во время эксплуатации. Это в полной мере можно отнести и к Калине. Бортовой компьютер этой модели способен проанализировать сложившуюся ситуацию и подсказать водителю о проблемах. Автомобиль можно протестировать в специализированных центрах или самому. Вероятность ошибок при самостоятельном диагностировании имеется, но проведение её целесообразно.

Порядок проведения самостоятельной проверки:

  • Отключают зажигание;
  • Необходимо нажать кнопку суточного пробега и удерживать её в таком положении некоторое время;
  • Одновременно с удержанием этой кнопки, включите зажигание;
  • После этого должны прийти в движение все указатели на приборной панели, они должны проделать путь о нулевой отметки до максимума. Теперь следует нажать кнопку на подрулевом переключателе дворников. Это даёт возможность выведения показаний на приборную панель.

Как расшифровать ошибки?

Коды неисправностей бортового компьютера Лада при тестировании выводятся в четырехзначном виде. При этом перед самой ошибкой обычно стоит буква.

Обозначение первого символа, который идет в коде:

  1. В — неполадки кузовной части автомобиля. В частности, речь может идти об электрических стеклоподъемниках и подушках безопасности, если ими оборудована машина, а также о центральном замке.
  2. С — неисправность в работе подвески или ходовой составляющей автомобиля или ЭУР.
  3. Р — буква, которая выводится чаще остальных при проверке. Она означает неисправность в работе силового агрегата или трансмиссионной системы.

Второй по счету символ в комбинации обозначает:

  • 0 — общий код для OBD-2;
  • 1 — символ производителя транспортного средства;
  • 2 — аналогичное предыдущему обозначение;
  • 3 — резервный код.

Символ, который идет третьим по счету в комбинации, определяет тип поломки:

  • 1 — неисправности в функционировании топливного узла либо системы подачи воздуха;
  • 2 — аналогичное предыдущему обозначение кода;
  • 3 — бортовым компьютером зафиксированы неполадки в функционировании системы зажигания;
  • 4 — символ вспомогательного контроля;
  • 5 — неполадки, связанные с работой холостого хода автомобиля;
  • 6 — ошибки в функционировании ECU или электроцепи, к которой подключено устройство;
  • 7 и 8 — неисправности в работе трансмиссионного агрегата.

Канал «24 часа» рассказал о проведении проверки и расшифровке полученных комбинаций.

Самодиагностика

При выполнении самостоятельного тестирования ЭБУ будет выдавать ошибки в однозначном коде, их расшифровку можно посмотреть в таблице.

Неисправность Описание
2 Микропроцессорным модулем зафиксировано увеличение напряжения в электросети машины. Требуется детальная проверка генераторного агрегата, а также аккумуляторной батареи
3 Данный код означает неполадку в функционировании контроллера уровня топлива в баке. Есть вероятность обрыва либо повреждения электроцепи. Надо проверить контакты устройства
4 Неисправность в работе контроллера температуры охлаждающей жидкости. На панели приборов могут выводиться некорректные данные. Причина может заключаться в закислении контактных элементов на разъеме либо повреждении проводки
5 Появление ошибок в работе контроллера температуры воздуха за бортом. Требуется проверка устройства и его проводки
6 Микропроцессорным модулем зарегистрирован перегрев силового агрегата. Причин такой неисправности множество, надо выполнить детальную диагностику перед дальнейшей поездкой
7 В системе смазки двигателя зафиксировано повышенное давление масла. Причина может заключаться в неработоспособности датчика. Нужно проверить работу мотора
8 Требуется диагностика тормозной системы транспортного средства. Иногда ошибка появляется по причине нехватки жидкости
9 Пониженный заряд аккумулятора авто. Надо выполнить детальную проверку батареи, произвести замер напряжения при работающем и отключенном двигателе
Е Микропроцессорным модулем обнаружены ошибки в работе пакета данных, который заложен в память EEPROM

Неисправности ЭМУР

Автомобили Лада Калина оснащаются электромеханическим усилителем рулевого колеса. Если в работе данной системы появляются неисправности, то они выводятся с индексом С.

Расшифровка ошибок в работе ЭМУР представлена в таблице.

Коды поломок Описание и рекомендации по устранению
1011, 1012 Ошибки в функционировании датчика вращения усилительного устройства. Надо протестировать работу контроллера, проверить его проводку и электроцепь, к которой он подключен. При поломке датчик подлежит замене
1013, 1014 Параметр напряжения питания вышел за пределы допустимого диапазона. Причин проблемы может быть множество начиная от работы микропроцессорного модуля и заканчивая неисправностью регулятора напряжения генератора
1021, 1024 Проблемы в функционировании контроллера момента, требуется детальная проверка датчика. Надо произвести диагностику контактов, а также целостности электроцепи
1031, 1033 Отсутствует сигнал от контроллера положения вала руля. Требуется проверка датчика, контактов и проводки
1041-1045 Одна из этих ошибок сообщает о том, что блок управления не смог определить положение роторного механизма вспомогательного мотора. Надо проверить узел
1050-1061 Данные комбинации неисправностей сообщают об обрыве либо замыкании в обмотке электрического мотора насоса ЭУР
1070-1079 Неполадки в функционировании управляющего модуля системы ЭУР

Пользователь CompsMaster рассказал о выполнении ремонта электромеханического усилителя руля на Калине.

Ошибки АБС

Неисправности в работе антиблокировочной системы могут появляться в результате поломок датчиков.

Расшифровка кодов ошибок АБС.

Код Описание
0035, 0040 Неисправности в работе контроллеров скорости, установленных на передних колесах. Требуется более детальная диагностика устройств. Надо проверить качество их подключения, целостность разъемов. Неполадки могут возникнуть в результате повреждения проводки
0045, 0050 Такая же неисправность, только свидетельствующая о проблемах в работе датчиков, установленных на задних колесах
0060, 0065, 0070, 0075, 0080, 0085, 0090, 0095 Микропроцессорным блоком зафиксированы неполадки в работе клапанов, расположенных в модуле антиблокировочного узла. Требуется детальная проверка устройств, а также самого блока. Если тестирование показало, что клапаны неисправные, то они подлежат замене
0161 Отказ в работе ламп стоповых огней. Причину следует искать в контактах и проводке. Иногда проблема кроется в повреждении или перегорании предохранительного устройства. При необходимости лампочки подлежат замене
0550, 0640 Неисправности в функционировании управляющего модуля антиблокировочной системы. Требуется детальная диагностика устройства. Иногда проблема обусловлена плохим контактом блока с проводкой в результате засорения разъема
0800 Пониженное напряжение в электроцепи управляющего модуля АБС. Проблема может заключаться в проводке или в генераторном устройстве

Пользователь Sasha42Rus рассказал о проведении диагностики системы АБС в автомобиле Lada Kalina.

Неисправности датчиков

В таблице приведен список ошибок контроллеров, которые на практике встречаются чаще всего при диагностике Лады Калины.

Код поломки Описание и рекомендации по устранению
0030-0032, 0036-0038 Микропроцессорным модулем зафиксированы сбои в работе подогревательного устройства лямбда-зонда. Речь идет о датчиках, установленных до и после нейтрализатора. Проблема может заключаться в перегорании спирали либо замыкании устройства на массу или землю. Требуется детальная проверка контроллеров, в том числе проводки
0101-0103 Неисправности в работе датчика, отвечающего за подачу воздуха в цилиндры силового агрегата. Его параметры могут быть вне поля допуска либо сигнал слишком высокий или низкий
0112-0118 Микропроцессорным модулем зафиксированы сбои в работе температурного контроллера. Сигнал, исходящий от датчика, может быть слишком высоким либо пониженным. Также устройство иногда выдает некорректные данные. Требуется детальная проверка регулятора
0122, 0123 Неисправности в работе контроллера угла поворота заслонки дроссельного механизма. Сигналы, которые издает датчик, могут быть повышенными либо пониженными. Требуется проверка устройства, а также электроцепи
0130-0134 Неполадки в работе первого кислородного контроллера. Возможны проблемы с самим датчиком, а также проводкой
0132 Неисправность регулятора положения коленчатого вала. Если контроллер вышел из строя, потребуется его детальная диагностика. При такой поломке двигатель завести не получится. Проблема может заключаться в засорении разъема подключения датчика
0135 Подогревательное устройство первого кислородного регулятора работает некорректно. Требуется детальная проверка
0365 Микропроцессорным модулем зафиксировано короткое замыкание второго кислородного регулятора
0137, 0138 От того же датчика исходит некорректный сигнал. Надо проверить проводку устройства
0140, 0141 Неправильно работает подогревательный элемент второго кислородного датчика. Требуется детальная диагностика устройства
0326-0328 Неисправность контроллера детонации или датчика распредвала. Необходима детальная проверка
0335-0338 Микропроцессорным модулем зафиксировано повреждение электроцепи сигнала от контроллера коленчатого вала. Требуется диагностика проводки
0340 Вышел из строя датчик распределительного вала. Возможны сбои в работе двигателя машины. Такая ошибка сопровождается появлением индикатора Чек на приборной панели. Она характерна только для силовых агрегатов, оборудованных 16 клапанами
0342-0346 Блок управления зафиксировал неисправность контроллера фаз. Неполадка появляется только в 16-клапанных агрегатах
0500 Микропроцессорный модуль сообщает о проблемах в работе скоростного контроллера
0504 Неисправность датчика положения педали тормоза. Возможны проблемы с проводкой
0511 Отсутствует сигнал от контроллера холостых оборотов. Надо проверить исправность проводки и разъема
1135 Произошло замыкание электроцепи нагревательного устройства первого кислородного датчика. Мультиметром прозванивается проводка
1171, 1172 Датчик СО работает некорректно, сообщается о нарушении его рабочих параметров
1386 Неполадки в электроцепи передачи данных от контроллера детонации
1606, 1616 Неисправность датчика фиксации неровной дороги. Надо проверить само устройство и проводку
2122-2128 Неполадки в работе контроллера положения педали газа. Требуется детальная диагностика механизма. Возможны повреждения проводки
0720 Неисправности в работе контроллера выходного вала. Ошибка характерна только для автомобилей, оборудованных автоматической коробкой передач
0717 Поломка датчика контроля оборотов турбины. Эта ошибка также появляется только на авто с АКПП
0711-0713 Неисправность контроллера температуры масла в автоматической трансмиссии

Пользователь Александр Скрипченко подробно рассказал о поиске неполадок в работе Lada Kalina, а также о считывании комбинаций.

Неисправности двигателя

Отдельно следует выделить расшифровки неполадок, характерных для силовых агрегатов Лады Калины.

Код Описание
0171, 0172 Микропроцессорным модулем зафиксировано обеднение либо переобогащение горючей смеси, которая формируется в цилиндрах ДВС. Проблема может быть связана с неисправностью датчиков, к примеру, лямбда-зонда
0201-0204 Произошел обрыв в проводке управления форсунок. Одна из ошибок сообщает о неисправностях в функционировании элементов 1-4 цилиндров
0217 Зафиксировано превышение допустимой температуры двигателя, возможен его перегрев
0230 Неисправности в работе реле топливного насоса, требуется диагностика детали. При такой проблеме возникнут сложности в запуске ДВС
0261-0271 Микропроцессорным модулем зафиксирован пробой на минус либо плюс в электроцепи управления форсункой. Речь идет об элементах, установленных в одном из четырех цилиндров. Надо детально произвести диагностику устройств
0300-0304 Сообщается о перерывах в зажигании одного или всех цилиндров. Нужно проверить ДВС
0351-0354 Микропроцессорным модулем зафиксирована поломка одной из катушек зажигания. Такие коды ошибки появляются только при диагностике 16-клапанных двигателей
0363 В результате пропусков зажигания происходит ограничение подачи горючего для формирования топливовоздушной смеси. Возможны сбои в функциональности двигателя
0422 Некорректная работа нейтрализаторного устройства мотора. Надо детально проверить узел
0441-0445 Микропроцессорным модулем зафиксированы сбои в функционировании адсорбера. При ошибке P0441 требуется детальная проверка
0480, 0481 Произошли неполадки в функционировании вентиляторного устройства радиаторного узла. Возможны проблемы с проводкой
0500 Неполадки в функционировании контроллера скорости. На приборной панели может отображаться некорректная информация по этому параметру
0506, 0507 Сбои в работе системы поддержания холостых оборотов. Силовой агрегат машины может функционировать некорректно
0560-0563 Зафиксированы проблемы с напряжением в электросети, возможны скачки. Требуется проверка АКБ и генераторного устройства
0601 Микропроцессорный блок сообщает об ошибке памяти контроллера ЭСУД. Требуется детальная проверка модуля
0615-0617 Неисправность в работе реле стартерного механизма. Возможны сложности в запуске двигателя
0627-0629 Требуется детальная диагностика реле топливного насоса. Если этот элемент выйдет из строя, то мотор завести не получится
0645-0647 Неисправности в электроцепи питания через реле на муфту системы активации компрессорного устройства
0650 Неполадки в работе индикатора, предназначенного для предупреждения о проблемах
0654 Произошло повреждение электроцепи тахометра авто. Обороты двигателя могут выводиться неверно
0685-0687 Замыкание проводки основного реле. Требуется детальная проверка
0691, 0692 Замыкание в работе реле вентилирующего устройства. Надо проверить электроцепь
0102, 0115 Микропроцессорным блоком зарегистрировано снижение уровня сопротивления спирали системы нагрева датчика кислорода
1123-1128 Сообщается о нарушении пропорций при формировании горючей смеси, когда двигатель работает на холостом ходу или при средней нагрузке
1335, 1336 Микропроцессорный модуль зафиксировал некорректное положение заслонки дросселя. Надо продиагностировать узел
1136, 1137 При средних оборотах двигателя произошло нарушение параметров формирования горючей смеси
1410, 1425, 1426 Неисправность устройства продувки адсорбера
1500-1502 Блок управления зарегистрировал обрыв либо замыкание в электроцепи реле топливного насоса
1509, 1513, 1514 Произошло повреждение проводки, к которой подключен контроллер холостого хода. Возможны сбои в функционировании двигателя
1620-1622 Микропроцессорный модуль сообщает о проблемах в работе своих блоков памяти. Требуется детальная проверка устройства. Возможно, решить проблему позволит только его перепрошивка
2070, 2071 Неполадки в работе клапана системы изменения длины впускных каналов
2100-2103 Блок управления зарегистрировал обрыв электроцепи либо ее замыкание на электрическом приводе заслонки дроссельного узла. Требуется детальная проверка
2187, 2188 При работе двигателя на холостых оборотах зафиксировано нарушение состава горючей смеси
2135, 2138 Несинхронное функционирование контроллеров положения дроссельного узла
2187, 2188 Произошло нарушение состава топливовоздушной смеси при работе мотора на холостых оборотах
2301-2310 Замыкание в управляющих проводах, подключенных к катушкам зажигания
2500, 2501 Микропроцессорный модуль сообщает о том, что параметры работы электроцепи генераторного устройства вышли за пределы нормированных. Возможны скачки в бортовой сети машины. Требуется детальная проверка агрегата
0706, 0705 Зафиксирована неисправность в работе контактных элементов в селекторе автоматической трансмиссии. Ошибка характерна только для транспортных средств, оборудованных АКПП
0962, 0963 Блок управления сообщил о поломках соленоида регулировки давления в автоматической трансмиссии. Надо детально протестировать работу устройства
0973, 0974 Выход из строя соленоидного элемента активации и деактивации передач в автоматической коробке. Требуется диагностика агрегата
0731-0734 Неисправность передач в АКПП
0744, 1744 Неполадки в работе муфты сцепления автоматической трансмиссии. Нужна диагностика агрегата
0830 Неисправности в функционировании системы сцепления
0863 Микропроцессорный модуль сообщает об ошибке связи блока АКПП по КАН шине
1735-1738 Зафиксирована блокировка выбора передач
062F Перезагрузка памяти микропроцессорного блока управления автоматической трансмиссии
263-272 Неполадки в работе управляющего устройства драйвера форсунок инжекторного ДВС
650 Произошло перегорание проводки лампочки Чек Энджин либо повреждение самого индикатора

Вкратце об устранении неисправностей двигателя, а также о диагностике авто рассказал пользователь Айнур Волк.

Система безопасности и прочие ошибки

Коды неисправностей, которые не вошли в другие разделы, представлены в таблице.

Комбинация Описание
9000 Неполадка в работе микропроцессорного устройства
9001, 9002 Зафиксированы сбои в функционировании ремней безопасности. Возможно, проблема заключается в датчиках
9042 Сообщается о некорректных параметрах в работе системы питания
9003, 9004 Микропроцессорный блок сообщил об отказе в функционировании фронтальных подушек. Требуется детальная диагностика системы
9501 Неисправность контроллера фиксации капель на лобовом стекле
9502 Микропроцессорный блок сообщил о некорректном функционировании устройства, предназначенного для регулировки чувствительности датчика
9503-9506 Модуль управления зафиксировал ошибки в работоспособности стеклоочистительной системы. Возможны неисправности в работе электромотора дворников
9504 Неполадки в функционировании реле активации оптики
9244-9251 Одна из этих ошибок сообщает о проблемах в работе системы изменения наклона электрических боковых зеркал. Актуальны только для машин, которые оснащены таким оборудованием
0001-0004 Отказ в функционировании световых индикаторов, установленных в поворотных огнях. Требуется детальная проверка лампочек
0005-0018 Неисправности в функционировании электродвигателей стеклоподъемников. Возможно окисление контактов или повреждение проводки
0019-0026 Неполадки в работе электроцепи питания системы поворота зеркал
0027, 0028 Микропроцессорный модуль сообщает о неисправностях в функционировании противотуманных фонарей. Возможно повреждение контактов ламп
0039-0043 Обрыв электрической цепи систем:
  • подогрева заднего стекла;
  • габаритного освещения;
  • головного света.
0044-0046 Неисправности в функционировании блокиратора двигателя. Возможно, иммобилайзер не может считать чип, установленный в ключе
1375-1378 Неисправность функционирования контроллеров испарения системы кондиционирования

Диагностика ошибок

Когда вы стали замечать в поведении своего автомобиля, что-то необычное, либо возникли явные неполадки в его работе, то безусловно есть смысл провести его диагностику. Естественно, что наиболее качественно и точно покажет ошибки диагностический разъём OBD-II, однако колодки для управления этим разъёмом есть не у каждого и приходится пользоваться штатным.

Для того, чтобы войти в режим самостоятельной диагностики, необходимо:

  1. Выключить зажигание.
  2. Нажимаем на кнопку суточного пробега автомобиля.
  3. Затем продолжая удерживать её, поворачиваем ключ в замке.
  4. Благодаря этому, все доступные индикаторы загорятся, а стрелочные показатели перейдут в режим самотестирования и покажут данные от нуля до максимума.
  5. Когда это случилось, воспользуйтесь кнопкой, которая находится на подрулевом переключателе, и с её помощью переключайте данные на панели приборов.
  6. Для считывания кодов неисправности нам потребуется последний по счёту – третий экран. Там будут отображаться однозначные коды ошибок.

Отображение кода ошибки на третьем экране БК. На фото показана 4 ошибка (неисправность датчика температуры охлаждающей жидкости).

Диагностика

Если вы заметили, что в работе транспортного средства Лада Калина возникло что-то неладное, то есть смысл произвести диагностику машины. Как правило, все поломки проявляются сразу после проверки авто. Вы можете обратиться за помощью в проведении диагностики на СТО, где заплатите определенную сумму за эту услугу, а можете все сделать сами. Разумеется, при помощи специального оборудования есть больший шанс определить неисправность, так как при самостоятельной проверке есть вероятность получения неточных данных.

Итак, приступим к самостоятельной диагностике авто. Для этого:

  1. Выключите зажигание.
  2. Нажмите на кнопку сброса дневного пробега и удерживайте.
  3. Удерживая кнопку, проверните ключ в замке зажигания.
  4. Сделав это, на приборной панели все указатели датчиков загорятся, а стрелки тахометра, спидометра, датчика температуры антифриза и уровня бензина в топливном баке пройдут по шкале от нуля до максимума. Далее, нажмите на кнопку, расположенную на подрулевом переключателе дворников. Таким образом вы сможете переключить данные на экране панели приборов. На первом вы сможете увидеть процесс проверки работоспособности панели приборов. На втором будет показана версия установленного в автомобиле программного обеспечения, а на третьем — комбинации неисправностей.

Чтобы проверить свое авто на наличие поломок, зажмите кнопку суточного пробега и держите ее, одновременно включив ключ зажигания. В это время все стрелки пройдут от нуля до максимума.

Затем нажмите на кнопку, расположенную на подрулевом переключателе дворников. Это делается для того, чтобы переключить режим данных на экране панели приборов.

Для считывания комбинаций неисправностей в автомобиле вам потребуется именно последний экран. На нем будут отображены однозначные коды. Чтобы получить четырехзначные комбинации неисправностей, воспользуйтесь специальным оборудованием или услугами специалистов на СТО.

Не горит подсветка панели приборов на Лада Калина

Панель приборов любого автомобиля предназначена для информирования водителя о техническом состоянии авто. Если в дневное время все датчики хорошо видны, то ночью для их нормального обозрения необходимо, чтобы работала подсветка. Бывают случаи, когда подсветка приборов на «Лада Калина» перестаёт функционировать и в тёмное время суток водителю сложно контролировать показания. Это не только создаёт неудобства управления, но и может привести к возникновению опасных ситуаций, когда водитель будет отвлекаться, чтобы разглядеть информацию на приборной панели.

Содержание

  • Почему не горит подсветка панели приборов на «Лада Калина»

    • Демонтаж панели приборов

      • Видео: снятие приборного щитка

    • Сбилась регулировка яркости

    • Проблемы с предохранителем

    • Проблемы с проводкой

    • Проблемы с лампочками

      • Видео: замена лампочек

    • Сгорела плата

  • Советы автолюбителей и рекомендации специалистов

Почему не горит подсветка панели приборов на «Лада Калина»

Во время эксплуатации «Лада Калина» могут возникать ситуации, когда пропадает подсветка приборной панели. Если такое случилось, то надо при первой возможности найти причину поломки и устранить её. Есть несколько причин исчезновения подсветки, но все они связаны с нарушением работы электросети автомобиля.

Если исчезла подсветка приборной панели, неисправность надо сразу устранять

Демонтаж панели приборов

В большинстве случаев перед тем как установить причину исчезновения подсветки на приборной панели «Лада Калина», сначала нужно её демонтировать.

Для снятия панели приборов понадобятся следующие инструменты:

  • набор ключей;
  • крестовая и плоская отвёртка разной длины.

Порядок демонтажа панели приборов на «Лада Калина»:

  1. Отключают питание автомобиля. Чтобы во время проведения работ не допустить короткого замыкания, сначала надо отключить минусовую клемму от аккумулятора. Если этого не сделать, то есть вероятность выхода из строя электрооборудования.
  2. Опускают рулевую колонку в самое нижнее положение. Это позволит получить более свободный доступ к панели приборов.
  3. Откручивают два винта крепления накладки, для этого потребуется короткая отвёртка. Затем её аккуратно вытягивают, при этом надо преодолеть сопротивление пружинных фиксаторов. Необходимо пошатывать накладку и постепенно тянуть на себя.

    Для снятия накладки откручивают два винта

  4. Откручивают крепление консоли. Она также крепится на двух винтах, установленных по краям корпуса. Надо придерживать винты, иначе они могут упасть внутрь панели.

    Консоль крепится в двух местах по краям корпуса

  5. Отключают штекер с проводами. Для этого приборный щиток немного наклоняют вперёд и вытягивают штекер. Чтобы это сделать, надо отодвинуть при помощи отвёртки фиксатор на штекере в правую сторону.
  6. Снимают приборную панель. Теперь, когда щиток приборов ничего не держит, его можно аккуратно вытянуть. Щиток немного проворачивают и вытягивают на сторону, проще это сделать влево.

    После отсоединения штекера панель приборов легко снимается

Когда демонтаж приборной панели выполнен, можно переходить к диагностике и поиску причин, вызвавших её неисправность.

Видео: снятие приборного щитка

Сбилась регулировка яркости

Одно из самых первых действий, которые надо предпринять при исчезновении подсветки панели приборов, — проверка регулировки яркости. Сам водитель или его пассажир могут сбить настройку. На панели есть колесико, при помощи которого выставляется яркость освещения приборов. Если оно скручено на минимум, то подсветка может гореть очень слабо или вообще не светиться. Достаточно повернуть колесико и настроить яркость.

Регулятор яркости освещения панели приборов выполнен в виде колёсика

Проблемы с предохранителем

Следующим этапом поиска неисправности будет проверка предохранителей. Для этого надо воспользоваться технической документаций автомобиля и найти, где находится предохранитель, отвечающий за подсветку приборов. Блок с предохранителями расположен с левой стороны под крышкой с переключателями световых приборов.

Блок предохранителей находится с левой стороны под крышкой с переключателями световых приборов

Также назначение предохранителей написано на крышке и если хорошо присмотреться, то можно найти, где какой находится. Достаточно заменить нужный предохранитель и если проблема в нём, то подсветка приборов начнёт работать. На крышке предохранитель, отвечающий за подсветку приборов и освещение салона, обозначен F7.

Предохранитель, отвечающий подсветку приборов и освещение салона, обозначен F7

Кроме этого, может повредиться гнездо, в которое вставляется предохранитель, или возникнуть поломка внутри самого блока. Чтобы сделать диагностику, придётся полностью снимать блок предохранителей. Если вышел из строя монтажный блок, то его надо заменить.

Проблемы с проводкой

Один из самых неприятных вариантов — нарушение в работе электропроводки автомобиля, которое приводит к выходу из строя подсветки приборного щитка. Это может произойти в результате обрыва провода. Чтобы его выявить, надо при помощи мультиметра проверить провода, отвечающие за питание подсветки приборки. Определить их можно на схеме электрооборудования автомобиля. После нахождения обрыва его устраняют и изолируют.

Согласно схеме проверяют целостность проводки, отвечающей за освещение приборного щитка

Кроме этого, причина может быть в окислённых контактах монтажного блока или колодок проводов. В таком случае отсоединяют колодку возле блока предохранителей и на приборной панели. После этого осматривают и при необходимости выполняют чистку контактов.

Проблемы с лампочками

Возможен вариант, когда подсветка приборного щитка пропала из-за вышедших из строя лампочек. Всего на приборном щитке «Лада Калина» 5 лампочек.

На приборном щитке «Лада Калина» 5 лампочек

Заменить их самостоятельно несложно:

  1. Демонтированный приборный щиток переворачивают, так как лампочки находятся сзади.
  2. Вынимают лампочки и проверяют их работоспособность при помощи мультиметра. Патрон поворачивают против часовой стрелки. Если возникнут трудности с вытягиванием лампочки из гнезда руками, можно воспользоваться пассатижами.

    Патрон поворачивают против часовой стрелки и вытягивают лампочку

  3. Устанавливают новые лампочки. При выявлении перегоревшей лампочки её меняют на новую.
Видео: замена лампочек

Сгорела плата

В некоторых случаях проблема с освещением приборной панели может быть связана с выходом из строя управляющей платы. Некоторые умельцы пытаются её восстанавливать при помощи паяльника, но это сложный процесс и он под силу только профессионалам. Обычно при выходе из строя такого элемента его меняют на новый.

При выходе из строя управляющей платы её надо заменить

Советы автолюбителей и рекомендации специалистов

Если подсветка приборов на «Лада Калина» перестала гореть, то с устранением проблемы затягивать нельзя. Делать это надо в ближайшие сроки. В большинстве случаев, на устранение возникшей проблемы придётся потратить максимум 30–50 минут.

  • Автор: Полищук Руслан
