Стучит рулевая рейка Ваз 2114 – основные причины как подтянуть

Стук в рулевой рейке Ваз 2114 заставит понервничать любого водителя, поскольку это может не только ударить по кошельку, но и ударить буквально – ездить с возможно неисправным рулевым не самое безопасное занятие. Следовательно, надо разобраться, почему стучит рулевая рейка на Ваз 2114.

Содержание

Почему стучит рулевая рейка Ваз 2114 – основные причины
Как подтянуть рулевую рейку Ваз 2114 и зачем это необходимо
Люфт рулевой рейки Ваз 2114 – как устранить
Видео: Нюансы подтяжки рулевой рейки Ваз 2114
Рулевая рейка Ваз 2114 – симптомы поломки

Как подтянуть рулевую рейку ВАЗ-2114 – пошаговая инструкция
Видео: Как избавиться от стука в рулевой рейке Ваз 2114

Почему стучит рулевая рейка Ваз 2114 – основные причины

Если стучит рулевая рейка Ваз 2114, на то может быть несколько причин:

Слабо затянуты крепежные соединения рулевого.
Износилась пластмассовая опорная втулка, и образовался люфт.
Люфт в подшипниках первичного вала.
Из-за выработки увеличился зазор между зубьями рулевой рейки, что привело к люфту и глухому стуку.
Болтается поджимной сухарь, который стучит по корпусу рулевой рейкииз-за выработки и износа антифрикционной накладки.

Важно определить, откуда идет стук. В движении может показаться, что стучит рулевая рейка, но дело может быть и в рулевых тягах или рулевом наконечнике. К слову, определить, что виноват наконечник, можно по порванному пыльнику.

Как подтянуть рулевую рейку Ваз 2114 и зачем это необходимо Диагностика рулевой рейки и рулевого механизма

Перед тем как на ВАЗ-2114 подтянуть рулевую рейку, стоит рассмотреть предпосылки, которые подскажут, что пришло время заняться её ремонтом или подтяжкой.

Люфт рулевой рейки Ваз 2114 – как устранить

В первую очередь — это люфт.

Ключ для устранения люфта рулевой рейки

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет.

Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

Устранение люфта рулевой рейки

В обычных условиях эксплуатации этот срок практически недостижим.Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше.

Видео: Нюансы подтяжки рулевой рейки Ваз 2114

Рулевая рейка Ваз 2114 – симптомы поломки

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

Стук под капотом в районе моторного щитка, особенно при проезде неровностей.

На ВАЗ-2114 стук при проезде неровных участков дороги может возникнут из-за ослабшей гайки на болту, который сжимает хомут кардана

Увеличенный люфт рулевого колеса.
Слишком тугое или слишком свободное вращение рулевого колеса.
Утечка смазки через сальники и кожухи рейки.
Внезапное закусывание рулевой рейки во время движения.

Последнее может рассматриваться, как вопиющий сигнал о неисправности и может привести к серьёзным неприятностям во время движения.

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка, тем самым ликвидировав люфты и стуки.

Как подтянуть рулевую рейку ВАЗ-2114 – пошаговая инструкция

Чаще всего все работы по подтяжке рейки сводятся только к выбору люфта в зацеплении и регулировке люфта рулевого колеса. В том случае, если износ деталей механизма (втулки, сама зубчатая рейка, шестерня, сальники и пыльники) критический, без ремонта и установки ремкомплекта не обойтись. Тем не менее самый простой способ это проверить — подтяжка рейки прямо на автомобиле.

Для регулировки рейки понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма.
Этот ключ можно сделать самому, однако он продаётся в любом магазине, стоит копейки, а иметь его в арсенале инструментов никогда не помешает. К тому же он существенно облегчит работу не только при регулировке, но и при разборке рейки при необходимости.

Регулируется рейка ВАЗ-2114 следующим образом:

Желательно установить автомобиль либо на эстакаду, либо на подъёмник. Можно отрегулировать рейку и из-под капота, но придётся работать практически наощупь.

Устанавливаем автомобиль на подъёмники или эстакаду

Демонтируем защиту картера и брызговик двигателя снизу.
Очищаем рулевую рейку от грязи и проверяем её состояние визуально. На ней не должно быть потёков смазки, пыльники должны быть целыми.
Рейка должна быть прочно зафиксирована к моторному щитку, рулевые тяги не должны иметь люфта в месте крепления к рейке.

Находим регулировочную гайку, очищаем её от пыли и грязи. С завода на ней установлена пластиковая заглушка. Её нужно демонтировать.
Специальным ключом дожимаем регулировочную гайку, которая вкручена в картер рулевого механизма. Гайка может быть законтрена керном, поэтому после регулировки необходимо также её зафиксировать.

Затягиваем регулировочную гайку специальным ключем

Регулировка осуществляется затяжкой гайки до упора, после чего проверяется люфт на рулевом колесе. Если усилие на нем слишком сильное, гайка отпускается на несколько градусов.

После регулировки гайка обязательно фиксируется путём завальцовки, иначе есть вероятность, что она открутится самопроизвольно.

Выбрав люфт, не прячем инструмент, а делаем пробную поездку, в ходе которой оцениваем работу рулевого механизма. Если руль вращается свободно, а люфта нет, регулировку можно считать законченной. Если вращение руля слишком тугое, лучше регулировочную гайку немного ослабить, провернув на несколько градусов против часовой стрелки.

Видео: Как избавиться от стука в рулевой рейке Ваз 2114

Как проверить рулевую рейку на ВАЗ-2114: фото и видео

Многие автомобилисты сталкивались с тем, что рулевая рейка на ВАЗ-2114 начинала выходить из строя, но не многие знают, как совершить проверку. Итак, рассмотрим, какие показатели того, что рейка неисправна.

Видео о диагностике посторонних стуков в рулевой рейке

Видеоматериал расскажет о стуке в рулевой рейке.

Содержание

1 Конструкция рулевой рейки на ВАЗ-2114
- 1. 1 Проверка рейки
- 1.2 Причины выхода из строя
- 1.3 Симптомы поломки
- 1.4 Когда наступает время замены рейки
2 Выводы

Конструкция рулевой рейки на ВАЗ-2114

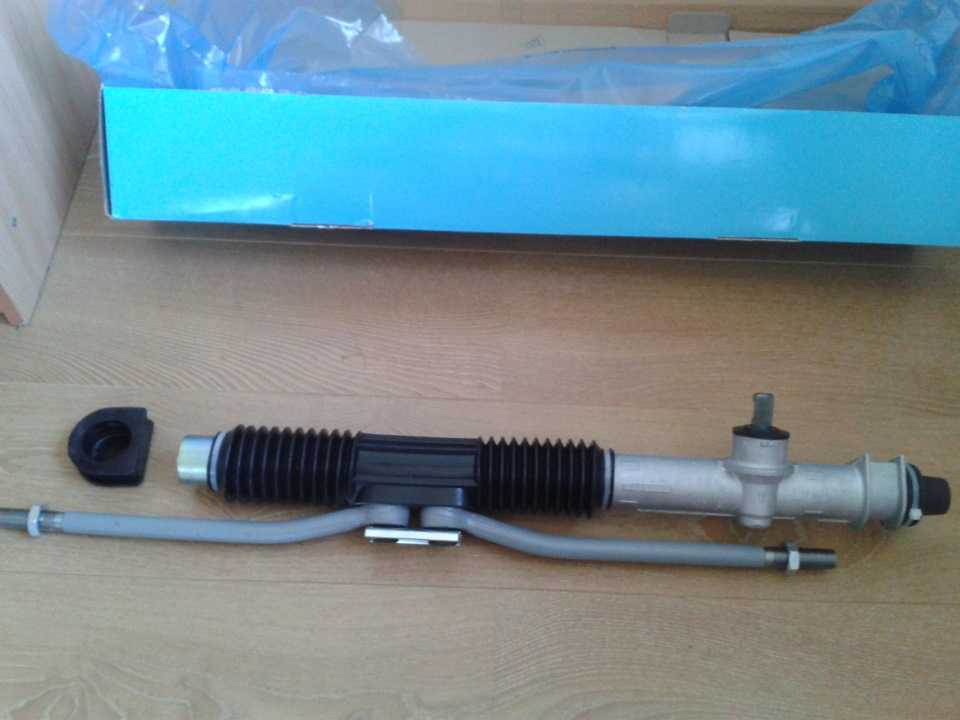

Оригинальная рулевая рейка производства АвтоВАЗ

Прежде чем приступить непосредственно к процессу проверки необходимо знать конструктивные особенности рулевой рейки. Рассмотрим, из каких элементов она состоит:

Устройство рулевой рейки

1 – защитный колпак; 2 – картер рулевого механизма; 3 – рейка; 4 – приводная шестерня; 5 – внутренний наконечник рулевой тяги; 6 – распорная втулка; 7 – болт крепления рулевой тяги; 8 – соединительная пластина; 9 – опорная втулка; 10 – опора рулевого механизма; 11 – опорная втулка рейки; 12 – защитный чехол; 13 – хомут; 14 – ограничительное кольцо рейки; 15 – уплотнительное кольцо упора рейки; 16 – гайка; 17 – упор рейки; 18 – роликовый подшипник; 19 – шариковый подшипник; 20 – стопорное кольцо; 21 – уплотнительное кольцо гайки; 22 – гайка крепления подшипника шестерни; 23 – пыльник; 24 – стопорная шайба

Общая схема рулевого управления, в том числе и рейки

Проверка рейки

Итак, для проверки рулевой рейки необходимо замерять зазоры в ней.

Сделать это можно как на снятом механизме (что даже лучше) или непосредственно на автомобиле. Теперь перейдем непосредственно к процессу:

Устанавливаем механизм в среднее положение. Определить его можно по размерам — (87±0,25) мм от оси шестерни до торца рейки. Применив специальное приспособление нагрузим узел до силы Р=500±20 Н (51±2 кгс). Расстояние от оси шестерни должно составлять – 84 мм.

Максимально допустимое перемещение рейки «Х», замеренное через относительное перемещение нажимного пуансона 1 не должно превышать 0,12 мм. После сборки момент вращения шестерни в области хода рейки должен быть в пределах 50–200 Н·см (5,1–20,4 кгс·см) при скорости вращения 30^мин-1.

Схема проверки рулевой рейки

Причины выхода из строя

Когда разобран вопрос регулировки рейки, можно рассмотреть причины ее выхода из строя:

Износ. Каждый механизм автомобиля имеет свой ресурс хода.
В связи с неровными дорогами давление на рейку значительно увеличено.

Недопустимое ускорение при крайнем положении колес.
Механические повреждения вызванные в процессе эксплуатации.

Симптомы поломки

Диагностика стуков в рейке показала, что втулка расшаталась.

Как же на самом деле определить, что рейка уже на грани. Для этого существуют прямые и косвенные показатели. Итак, рассмотрим, основные из них:

Стук – это первый показатель того, что рейку необходимо отремонтировать или заменить.
Закусывание руля, при повороте в одну из сторон.
Люфт рулевого управления вправо или влево.
Вибрация при поездке по ровной дороге.
Нарушен угол развала-схождения.

Когда наступает время замены рейки

Поскольку, рулевое управление участвует в управлении автомобилем, и прямо отвечает за безопасность, не только находящихся в самой машине, но из вне пешеходов, рекомендуется вовремя проводить диагностику и ремонт данного узла.

Итак, есть несколько вариантов устранения неисправностей рулевой рейки ВАЗ-2114:

Регулировка (выявляется при поточной диагностике).
Ремонт (возможный дешевый вариант восстановления узла).
Замена (когда отремонтировать узел не возможно или не целесообразно).

Проверка наличия смазки на зубьях рулей рейки. Если смазка будет отсутствовать то зубья сорвёт.

При ресурсе более 100 тыс. км пробега без ремонта, то обычно рекомендуется заменить узел, поскольку, как показывает практика, ремонтные комплекты не спасают ситуацию, и через 5-10 тыс. км рейка опять застучит, или потечет.

Выводы

Проверку рулевой рейки ВАЗ-2114 необходимо проводить регулярно. Рекомендуется делать эту операцию с поточным техническим обслуживанием.

Если автолюбитель не в состоянии определить неисправность, то стоит не скупиться и обратиться в автосервис, ведь от этого зависит не только жизнь водителя, но и окружающих.

Признаки неисправности рулевой рейки ВАЗ 2114

Содержание

Рулевая рейка Ваз 2114 – замена основные неисправности особенности ремонта
Рулевая рейка Ваз 2114 – признаки неисправности
Усилитель рулевой рейки Ваз 2114 – стоит ли ставить
Ваз 2114 можно ли самостоятельно установить усилитель
Устройство рулевой рейки
- - Как определить неисправность рулевой рейки? Видео:
Первичная диагностика рулевой рейки
Как снять рулевую рейку?
- - Ваз 2114, избавляемся от стука рулевой рейки. Видео:
Переборка рулевой рейки
Смазка

Рулевая рейка Ваз 2114 – замена основные неисправности особенности ремонта

Для каждого водителя важно, чтобы автомобиль хорошо слушался его в любой ситуации. Одной из главных систем автомобиля является система рулевого управления. Поэтому каждая поломка системы рулевого управления ведет к ухудшению качества вождения, а возможно даже к аварии.

Именно по этой причине важно всегда следить за состоянием рулевой системы и своевременно проводить ее ремонт и обслуживание. Сегодня мы поговорим про Ваз 2114, а точнее про его рулевую рейку.

Сама рулевая рейка представляет собой длинный стержень с насадками и двумя отходящими деталями. Рулевая рейка отвечает за управляемость автомобиля и также за безопасность водителя, поэтому при ее поломке стоит немедленно приступать к ремонту.

Понять, что рейка требует замены можно по следующим признакам: при повороте руля слышен стук и проявляется люфт. При этом стук чаще всего проявляется только при движении, если он слышен при повороте руля во время стоянки, то тогда рулевая рейка однозначно требует немедленной замены — это значит что поломка запущена и рейка находится в критическом состоянии.

Рулевая рейка Ваз 2114 – признаки неисправности

Рассмотрим каждый из признаков, а также что может вызвать их появление. Следует указать, что некоторые проблемы, к примеру, стук, могут быть связаны не с самим механизмом.

Итак, на руле увеличился свободный ход, то есть он больше болтается, проявляться увеличенный ход может дополнительно появлением биения в руле при торможении.

Данная проблема может быть связана с ослаблением крепления шаровых пальцев к стабилизаторной стойке, увеличенным зазором в шаровых шарнирах, увеличенным зазором между рейкой и шестерней.

При обнаружении люфта в руле, в первую очередь следует осмотреть рулевые шаровые наконечники. Редко случается, но возможно, что гайки крепления наконечников ослабились и палец начал выходить из посадочного места, из-за чего в месте крепления образовался значительный зазор. Устранить такую неисправность просто, достаточно подтянуть гайки.
Значительно чаще встречается износ шаровых наконечников, в результате чего между пальцем и корпусом появляется зазор. Устранить такую неисправность можно, если поменять наконечники.
Люфт в руле может быть образован из-за увеличения зазора между рейкой и шестерней. В процессе работы данного механизма эти элементы постепенно изнашиваются, и зазор между ними увеличивается. Ремонт этой проблемы сводится к тому, что требуется регулировка, при которой следует всего лишь правильно подтянуть регулировочную упорную гайку.

Стук в данном механизме может быть вызван люфтами в наконечниках, увеличенным зазором между рейкой и шестерней, а также ослаблением крепления самого механизма.

Что касается наконечников и зазора рейки, то ремонт механизма указан выше, то есть достаточно подтянуть упорную гайку и все.
По поводу ослабления крепления, то достаточно всего лишь подтянуть гайки крепления хомутов, которыми удерживается механизм, и проблема будет решена.

Тугое вращение руля может быть из-за повреждения опорного подшипника амортизационной стойки (тот случай, когда проблема с подвеской влияет на рулевой механизм), повреждения втулки рейки, подклинивания рулевых наконечников, подклинивание подшипников рулевого привода.

В случае с изношенным подшипником опоры, то ремонт сводится к снятию этой опоры и замене подшипника.
Если причиной тугого вращения стала опорная втулка, то на место поврежденной нужно поставить новую, а сам механизм смазать.
При проблемах с наконечниками, их следует проверить и при надобности заменить. То же касается и подшипников привода.

Регулировка развал-схождения штангенциркулем

Следует отметить, что после ремонта многих неисправностей, потребуется регулировка положения колес (углов развала-схождения).

Все работы с рулевым механизмом вполне можно выполнить своими руками, особо сложного в этом ничего нет. Но после работ, особенно касающихся рулевых наконечников, потребуется регулировка углов схождения, которые лучше доверить сделать специалистам.

При возникновении неисправности, вначале нужно будет провести диагностику механизма, для выявления узла, который стал причиной. Вначале проверяется состояние наконечников. Для этого они снимаются с опоры и вручную производится проверка. У исправного наконечника палец в своем корпусе ходит с усилием, но подклинивать к каком-то положении он не должен, такой наконечник можно поставить на место и продолжать искать неисправности. Если он ходит свободно и ощущается люфт, то он заменяется.

Далее производится регулировка зазора между рейкой и шестерней. Для этого используется специальный 6-гранный ключ. С его помощью упорная гайка закручивается до упора, а после ослабляется на ¼ оборота. После этого гайка фиксируется при помощи кернения. Если регулировка произведена правильно, а состояние рейки еще удовлетворительно, то стуки должны исчезнуть. Если регулировка не помогла, то скорее всего, износ основных узлов достаточно сильный и требуется капитальный ремонт механизма с заменой рейки, который тоже можно выполнить своими руками.

>Видео: Ремонт рулевой рейки Ваз 2114

Усилитель рулевой рейки Ваз 2114 – стоит ли ставить

Можно, конечно, встретить усилители, которые изготовлены кустарным способом. Внешний вид у них ничем не отличается от тех, которые делают ведущие производители. Вот только в процессе монтажа могут возникнуть трудности. Даже отверстия для крепежа могут попросту не совпадать. И сразу же возникает вопрос о том, насколько железо крепкое, если даже отверстия усилитель рулевой рейки ВАЗ 2114 имеет неправильные. Поэтому при выборе лучше всего смотреть на механизмы от производителей, которые зарекомендовали себя с лучшей стороны. Любой усилитель рулевой рейки ВАЗ проходит испытания, в ходе которых становятся ясными его преимущества.

Деформация в местах креплений картера снижается в несколько раз. А вот перемещение шпилек уменьшается вдвое.
Картер меньше смещается во время поворота руля. Изменяется угол поворота руля на 10-12 градусов.
Жесткость щитка становится выше, управляемость улучшается.
Уходит скрип приборной панели при вращении руля на месте.
Руль перестает дрожать при остановке с заведенным двигателем.

Примечание автора статьи: Одни плюсы, минусов усилитель рулевой рейки ВАЗ не имеет. Даже такие мелкие недочеты, как скрип панели приборов, устраняются установкой всего одного несложного прибора.

Ваз 2114 можно ли самостоятельно установить усилитель

Работа займет не более двух часов, если делать все без спешки и с перерывами. Снятие рулевой рейки ВАЗ не нужно проводить, даже тяги отсоединять нет необходимости. Вам потребуется небольшой набор ключей: на 10, 13 и 17. Последних необходимо два. Желательно иметь хороший набор инструментов, так как плоскогубцы, например, могут потребоваться в любой момент.

Сначала необходимо снять левый хомут и установить на шпильках хомут усилителя, расположенный слева. Причем проушина его должна быть обращена наверх. После этого затяните все гайки. Аналогично заменяется хомут с правой стороны рулевой рейки. Затем необходимо угол стойки надеть на шпильку, расположенную на поперечном брусе кузова автомобиля.

Если имеется трубка адсорбера, то демонтируйте ее сначала, а после установите поверх уголка. Всю конструкцию необходимо затянуть, подложив на шпильку большую шайбу. Далее устанавливается поперечина, два ее болта необходимо затягивать одновременно.

При наличии зазора около 1 см в конструкции потребуется переставить хомуты. Скорее всего, вы перепутали их и установили неправильно. На этом заканчивается установка, теперь можно проверить усилитель рулевой рейки ВАЗ в деле.

Разница сразу будет чувствоваться, управляемость автомобилем станет намного лучше, вам будет проще держать курс. Если имеется необходимость, то проведите регулировку рейки, чтобы сделать люфт минимальным. >Видео: Как подтянуть рулевую рейку Ваз 2114

Устройство рулевой рейки

На автомобиле ВАЗ 2114 установлена механическая рулевая рейка без усилителя. Крепится двумя хомутами и болтами, притягивающими корпус рейки к кузову автомобиля.

Рулевой механизм представляет собой зубчатую пару шестерня-рейка. Имеется регулировочный винт, предназначенный для нивелирования зазора при выработке вала.

Тяги присоединены непосредственно к рейке при помощи каленых болтов с мелкой резьбой. Вал-шестерня рулевого механизма вращается на двух подшипниках.

Первый – игольчатого типа. Служит в качестве нижней опорной точки и одновременно направляющей.

Второй – радиальный шариковый подшипник. Служит в качестве верхней опорной точки и фиксирует валик рулевого механизма в верхней горловине корпуса рулевой рейки. На выходном хвостовике имеются шлицы и проточка под клин. Здесь валик соединяется с рулевой колонкой.

В корпус рейки уложена пластиковая втулка. Является второй опорной точкой при перемещении рейки. Есть несколько уплотнительных, стопорных и защитных элементов.

Как определить неисправность рулевой рейки? Видео:

Первичная диагностика рулевой рейки

Как правило, для первичной диагностики не требуется снятие или разборка. Основные признаки неисправности рулевой рейки проявляются в движении автомобиля. Рассмотрим самые распространенные из них.

1. Стук при проезде неровностей. Стук в рулевой рейке проявляется в звонких или глухих металлических ударах с передней стороны автомобиля, которые слышны при наезде на неровности дороги.

Не всегда указывает на неисправность именно в рейке. Причин может быть множество. Например, шаровая опора, наконечник, ступичный подшипник, стойка и так далее. Многие другие узлы автомобиля могут издавать подобные звуки.

2. Увеличенный люфт руля. Часто является следствием выработки в рулевой рейке. Также этот симптом проявляется при выработке в наконечниках или шаровых опорах.

Реже этот признак может явиться дефектом в хвостовике валика рулевого механизма. Происходит это тогда, когда слизываются шлицы и разбивается посадочный паз под клин в соединении с рулевой колонкой.

Люфт рулевой рейки нужно устранять еще в зачаточном состоянии, так как затягивание сроков ремонта приведет к неисправимым дефектам и покупке нового узла в сборе.

А ранний ремонт может стоить всего лишь ремкомплекта, который по цене несоизмеримо дешевле.

3. Подклинивание рулевого колеса, ступенчатость во вращении. При появлении этих симптомов в 90% случаев причина будет в рулевой рейке.

Чаще всего возникает подобный дефект при повреждении пыльников и попадании внутрь корпуса воды и загрязнителей. Смазка частично вымывается, частично забивается пылью.

Это приводит к быстрому износу рулевого механизма, так как происходит трение деталей с недостаточным количеством и качеством смазки.

Также неправильная регулировка рулевой рейки влияет на характер вращения руля. Перетяжка регулировочного винта неизбежно скажется на плавности движения рулевого колеса, а также на усилии, которое необходимо к нему прилагать.

4. Неустойчивость автомобиля на скорости. Если в движении автомобиль ведет себя неустойчиво, особенно на волнистом дорожном покрытии или при наезде на неровность, одной из причин такого поведения авто на дороге может быть проблема в рулевой рейке. Как правило, сопровождается люфтам рулевого колеса.

При наличии хотя бы одного из этих признаков необходимо провести более точную диагностику.

Проверить рулевую рейку, можно также выставив колеса прямо и немного повращав руль влево-вправо для снятия напряжения в рулевом механизме. После этого нужно рукой попробовать потянуть за место крепления рулевых тяг к рейке вверх-вниз. Если чувствуется люфт, то это указывает на износ во втулке или другой части рейки.

Как снять рулевую рейку?

Для демонтажа понадобятся следующие инструменты:

рожковый или торцевой ключ на 22, 13, 10, 8;
отвертка плоская;
домкрат.

Демонтаж рулевой рейки можно произвести как снизу авто (с ямы или подъемника), так и сверху через капот. Как показала практика, сверху это делать ненамного сложнее. Рассмотрим вариант демонтажа без ямы или подъемника.

1. Подготовка. Ставим автомобиль на ровную площадку, затягиваем ручник. На всякий случай подкладываем под задник колеса противооткатные упоры.

Выворачиваем колеса максимально влево. Поднимаем на домкрате левую сторону автомобиля у переднего колеса. Снимаем колесо.

2. Теперь нужно отсоединить абсорбер. Чтобы снять его, необходимо сначала отсоединить фишку питания и шланги. После этого открутить винт удерживающего хомута ключом на 8 и извлечь адсорбер. Доступ к рейке получен.

3. Отсоединяем рулевые тяги. Они крепятся двумя болтами на 22. Для предотвращения самопроизвольного откручивания фиксируются пластиной. Чтобы снять стопор с болтов, плоской отверткой подгибаем усы пластины.

Рожковым или торцевым ключом отвинчиваем два болта. Достаем соединительную и стопорную пластины.

Отсоединяем тяги. Если не снимаются руками, то можно помочь отверткой.

4. Здесь не будет лишним осмотреть резиновые втулки тяг. При наличии трещин или овальной выработки во втулке тяги нужно заменить, так как именно они могут быть причиной люфта или стука.

5. Из салона автомобиля, под педальным узлом, находим место соединения колонки и валика рулевого механизма. Приподнимаем ковер. Ключом на 10 отвинчивается гаечка. Молотком через небольшую наставку из мягкого металла выбивается фиксирующий болт.

6. Далее нужно отвинтить гайки хомутов, крепящих рейку к кузову. Ключом на 13 отвинчиваются 4 гайки, по две с каждой стороны. Снимаются хомуты. Рейка отсоединяется от рулевой колонки.

Иногда шлицы закисают в пазах колонки и может понадобиться немалое усилие, чтобы валик вышел из шлицевого паза.

Рейка вынимается через просвет между правым или левым колесом и подкапотным пространством.

Ваз 2114, избавляемся от стука рулевой рейки. Видео:

Переборка рулевой рейки

1. При помощи бокорезов или любого другого подходящего инструмента перекусываются пластиковые хомуты по бокам защитного кожуха.

После этого кожух легко снимается. Осматриваем его на наличие повреждений. Наличие надрывов или трещин недопустимо, так как через них попадает вода и пыль внутрь реечного механизма.

2. Боковые защитные колпаки крепятся также пластиковыми хомутами. После перекусывания хомута колпаки легко стаскиваются. Проводится их визуальный осмотр на наличие повреждений.

3. Не будет лишним проверить рулевую рейку на износ в паре шестерня-река. Для этого рукой придерживаем рейку в месте крепления тяг и пробуем проворачивать валик механизма влево-вправо. Наличие люфта может означать износ или неправильную регулировку в этом узле.

4. Для дальнейшей работы понадобится специализированный ключ для автомобилей ВАЗ. Он обычно продается в варианте приспособления двойного назначения: с одной стороны – восьмигранник для регулировки рейки или выкручивания регулировочного винта, с другой – для натяжения ролика ГРМ.

Если этого ключа нет, то можно воспользоваться любым подходящим восьмигранником.

Если регулировка рулевой рейки или ее разборка не проводилась, то провернуть регулировочный винт в первый раз достаточно сложно. В условиях завода-изготовителя после регулировки этот винт кернится.

5. После откручивания вынимаем уплотнительное и стопорное кольца, пружинку и упор. Упор – одна из двух точек опоры самой рейки в корпусе. Поэтому от его состояния напрямую зависит работоспособность всего механизма.

Рабочая поверхность должна быть гладкой, без задиров и прочих повреждений. Уплотнительное колечко также не должно иметь повреждений.

6. Чтобы дальше разобрать рулевую рейку, необходимо снять пыльник рулевого механизма. Он плотно посажен на корпусе, специальных креплений нет. Его так же осматриваем на наличие трещин или любых других повреждений.

7. Вынимаем стопорную шайбу. Отвинчиваем гайку подшипника. Для этого понадобится специальный восьмигранный ключ.

Затем вынимаем уплотнительное кольцо и шайбу.
Далее, нужно извлечь вал рулевого механизма. Он посажен не сильно плотно, поэтому хватает небольшого усилия.
Проверяется состояние шарикового подшипника.
Если подшипник изношен, его необходимо заменить. Он плотно посажен на вал.
Старый можно сбить при помощи наставки или аккуратными ударами молотком по наружной обойме.
Новый напрессовать через трубчатую наставку в тисках или на прессе.
Забивать новый подшипник не рекомендуется, так как это негативно отразится на его ресурсе.

8. Вынимаем опорный игольчатый подшипник. Для этого отверткой или шилом аккуратно приподнимаем его и вытаскиваем из своего посадочного места. Если он также имеет признаки износа, закладываем в паз новый подшипник.

9. Вынимаем саму рейку. После разборки рулевого механизма и демонтажа упора она легко выходит из корпуса. Здесь ее нужно очистить от остатков старой смазки и внимательно осмотреть.

Зубья не должны иметь сколов и других повреждений. На самом валу рейки не должно быть задиров и участков, где происходило трение металла по металлу. При наличии подобных дефектов необходима замена рулевой рейки.

Существуют варианты со шлифовкой вала, но далеко не все автосервисы берутся за это. И экономическая целесообразность этой процедуры сомнительна.

10. Демонтируется втулка. Для снятия нужно сначала сдвинуть ее с посадочного места. Подцепив ее плоской отверткой за край с одного из краев корпуса, нужно слегка надавить до отсоединения от посадочного паза.

После этого втулку можно аккуратно смять в корпусе и вытащить через отверстие для крепления тяг.

Втулка является одним из самых слабых мест в конструкции рулевой рейки. Пластиковый материал изнашивается интенсивнее металла, и появляются люфты.

11. Замена втулки рулевой рейки начинается с установки на новую втулку колец. После этого втулка просовывается через боковое отверстие в корпус до тех пор, пока не упирается в стопорный бортик.

Далее отверткой осторожно подворачивается втулка через отверстие для крепления тяг до установки в свое рабочее положение. Чаще всего рулевая рейка стучит именно по причине разбитой втулки.

12. После разборки все элементы промываются в растворителе или любом другом жидкостном составе для промывки замасленных деталей.

При использовании ремкомплекта лучше заменить все элементы, а не отдельные детали. Сборка производится в обратном порядке.

Смазка

Для автомобилей ВАЗ единственная смазка для рулевой рейки, которая рекомендуется заводом-изготовителем, – это ФИОЛ-1.

1. Смазка при сборке. Сначала смазывается рейка и внутренняя полость корпуса.

Как отрегулировать развал-схождение своими руками? — здесь больше полезной информации.

Затем наносится обильный слой на пластиковую втулку.
Закладывается смазочный материал в посадочное место для игольчатого подшипника.
Рейка устанавливается в корпус.
Смазывается вал-шестерня рулевого механизма.
Смазка обильно забивается в подшипник.
Смазывается упор.
Устанавливаются винты и стопоры.
Одевается кожух и пыльники.

2. Смазка без снятия рейки. После перекусывания пластиковых хомутов снимаются боковые защитные колпаки.

Именно через боковые отверстия в корпусе рейки производится закачка смазки. Процедуру эту рекомендуется проводить не реже, чем раз в 150 тысяч км пробега.

Для удобства и большей эффективности можно использовать шприц с насадкой из резинового шланга такого диаметра, чтобы можно было просунуть его между рейкой и корпусом. Шланг нужно проталкивать с той стороны, где крепятся болты тяг.

Вас заинтересует эта статья — Когда и как производится замена ступичного подшипника?

В этом месте на втулке имеется разрез, через который смазка пройдет в пространство за втулкой и смажется рулевой механизм.

Чем смазать рулевую рейку при отсутствии ФИОЛа:

Литол. Является самой подходящей смазкой на замену рекомендуемой. Обладает хорошими смазочными свойствами и долговечностью.
Солидол. Не рекомендуется ввиду его склонности к высыханию со временем и потерей смазочных свойств.
Графитовая смазка. По той же причине, что и солидол, не совсем подходит для смазки рейки.

Рулевая рейка ваз 2114 новая в Перми: 237-товаров: бесплатная доставка [перейти]

Партнерская программаПомощь

Пермь

Каталог

Каталог Товаров

Одежда и обувь

Стройматериалы

Текстиль и кожа

Здоровье и красота

Детские товары

Электротехника

Продукты и напитки

Дом и сад

Мебель и интерьер

Сельское хозяйство

Промышленность

Все категории

ВходИзбранное

Рулевая рейка ваз 2114 новая

Рулевая рейка Vaz 2108,2109,21099,21093,21083, 2114,2113,2115 — арт. 21085580064 Тип: рулевая
