Замена ремня генератора ваз 2112 16 клапанов: Замена ремня генератора ВАЗ-2112 16 клапанов: натяжка, фото, видео

Если прогиб больше нормы, регулируют натяжение или меняют изделие.

Пошаговая инструкция по замене на 16 клапанном авто

Выполнять замену лучше на смотровой канавке или эстакаде, чтоб было удобно работать под машиной.

Инструменты

К процедуре замены следует подготовиться, приготовив:

Этапы

Процедура замены отличается для авто, оборудованных гидроусилителем руля и без него. Ниже рассмотрим оба варианта.

Замена ремешка генератора на ВАЗ 2112 16 клапанов с установленным ГУРом состоит из следующих шагов:

1. Сначала следует снять бачок с жидкостью для гидроусилителя.
2. Затем ключом на «13» нужно открутить гайку, благодаря которой генератор крепится к установочной планке.

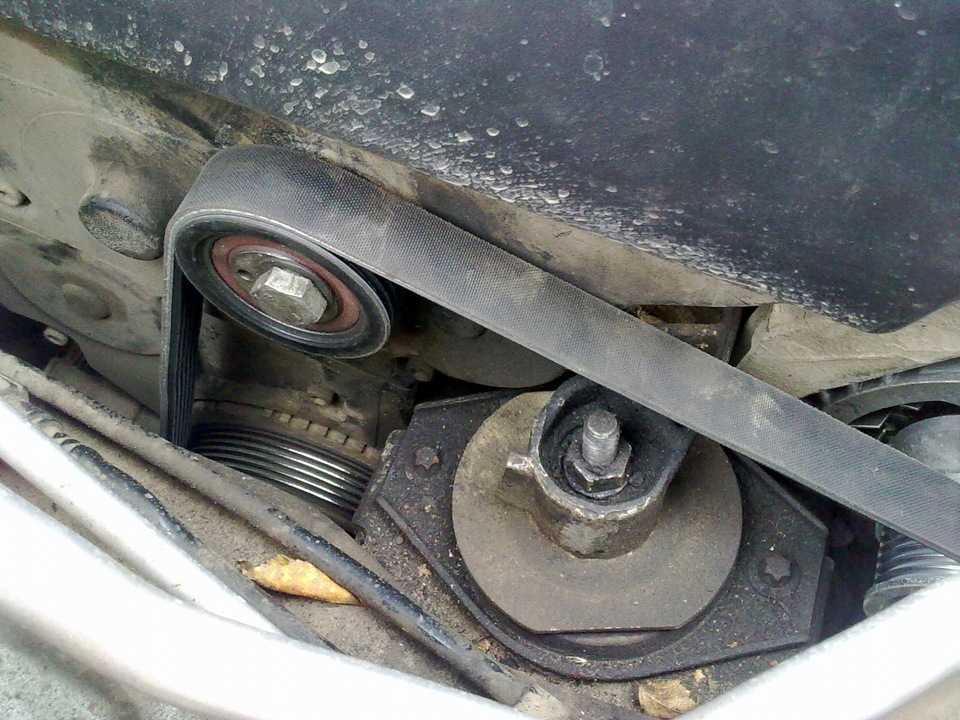

   Привод генератора с гидроусилителем
3. Для снятия старого ремешка, следует ослабить натяжной ролик.
4. Чтобы вытащить демонтированную деталь, нужно снять мотор с опоры. Сначала необходимо открутить подушку, а потом поддомкрачивать двигатель до появления щели. Через образовавшуюся щель вынимаем ремень.
5. Сборка осуществляется в обратной последовательности.
6. При установке есть некоторые нюансы. Сначала натяжитель нужно зажать в самом крайнем положении.
7. Затем следует натянуть ремень на все шкивы и в последнюю очередь на натяжной ролик. Эта процедура немного трудоемкая.
8. После полной установки, необходимо выполнить натяжение ремня. С помощью рукоятки молотка отжимаем и фиксируем натяжитель.

На этом этапе проявляется отличие авто с гидроусилителем — на них отсутствует регулировочный болт. Регулировка натяжения выполняется с помощью натяжного ролика.

Процедура на автомобиле без гидроусилителя руля проще:

1. С помощью ключа на «13» откручиваем крепежную гайку генератора.
2. Натяжение ремня ослабляем, вращая регулировочный болт ключом на «10» против часовой стрелки.
3. Сдвинув генератор в сторону блока цилиндров, демонтируем ремень.
4. Далее новый расходник надеваем на привод, вращая регулировочный болт.
5. На следующем этапе выполняем натяжку ремешка с помощью регулировочной гайки. Отводим генератор как можно дальше от блока цилиндров. Вращая регулировочный болт по часовой стрелке, увеличиваем натяжение, против – ослабляем.
6. Затем коленвал нужно повернуть на два оборота и проверить снова натяжение.

   Привод генератора без ГУРа

На этом процедура замены ремня генератора на ВАЗ 2112 16 клапанов заканчивается. Выполнив ее своими руками, можно сэкономить на посещении автосервиса. Кроме того, зная, как поменять ремень генератора, вы будете уверенно чувствовать себя в поездке, так как всегда сможете самостоятельно поменять эту запчасть.

 Загрузка …

Видео «Замена ремня генератора на ВАЗ 2112 и др. моделях»

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Замена ремня генератора на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Ремень генератора – на автомобилях десятого семейства он идёт лишь на два шкива, а именно на шкив генератора и на шкив коленвала, благодаря нему происходит передача момента с коленвала на генератор, благодаря чему при заведённом автомобиле (Когда коленвал крутится) машина заряжается, заряжается АКБ, а так же ток подаётся в бортовую сеть автомобиля (Это магнитофон, щётки очистки лобового стекла и т.д.), в связи с этим когда двигатель заведён, аккумуляторной батареи уже не имеет смысла давать ток в бортовую сеть (Есть смысл, когда генератор справляться не будет, то есть громко музыка играет при включенном савбуфере и тому подобные ситуации), благодаря чему аккумулятор не садится и напряжение в сети держится на одном постоянном уровне.

Примечание!
Для замены ремня генератора, понадобится минимум времени и минимальный набор инструментов, в который входят: Гаечные ключи или ещё лучше, если у вас накидные будут, то ими запаситесь, потому что ими намного легче пользоваться и вероятность сорвать гайки, будет куда меньше!

Краткое содержание:

• Замена ремня генератора
• Дополнительный видео-ролик

Где находится ремень генератора?
Как мы уже сказали он размещён на двух шкивах, один шкив крутится (Это шкив коленвала) и благодаря чему ремень тоже приводится в движении, тем самым второй шкив тоже крутится начинает (Оба шкива кстати указаны стрелками, красной показан тот самый шкив коленчатого вала, а синей шкив генератора), вообще для наглядности на нижнем фото и сам ремень можно отчётливо увидеть, а так же генератор и место где он установлен.

Когда нужно менять ремень генератора?
Время от времени его нужно проверять, для этого снять его конечно же придётся, но снимается он очень легко и более 5-ти минут на всю проверку вы максимум потратите, так вот когда ремень будет снят начинайте осмотр, на нём не должны быть трещины и следы разрывов, кроме того сам материал ремня генератора должен быть резиновый, а не грубый (То есть следов затвердевания резины быть не должно), ну и если он у вас зубчатый идёт, то убедитесь что зубья не стёрты у него и находятся в нормальном состоянии.

1) Сперва нужно хоть как то заставить генератор двигаться, чтобы это сделать нужно ослабить верхнюю (Указана красной стрелкой) и нижнюю гайку (Указана белой стрелкой) которые крепят генератор (Только их именно ослабьте, выворачивать полностью ничего не нужно), как только это будет сделано, начните вращать регулировочный болт в том направлении в котором вам именно нужно (Указана синей стрелкой), то есть если регулировочный болт закручивать тем самым вращая его по часовой стрелки, ремень будет натягиваться а сам генератор от блока цилиндров отходить будет, если же вы решите регулировочный болт отворачивать, то ремень будет ослабляться а сам генератор в это время, ближе к блоку пойдёт, таким образом вы и сможете снять его (Когда генератор до упора к блоку цилиндров упрётся), поэтому сразу отворачивайте его, скидывайте ремень и устанавливайте на его место новый.

2) После установки нового ремня, произведите его регулировку, делается она при помощи того же самого регулировочного болта, поэтому как только ремень будет установлен, вращайте этот болт по часовой стрелки до тех пор, пока ремень до требуемого натяжения не натянется, а требуемое натяжение это когда ремень прогибается на 10-15 мм (1-1. 5 см) при усилии 100 H (10 кг), если вдруг натяжении будет более большое (Как струна например) то через некоторое время подшипники у генератора придут в негодность и его снимать и разбирать придётся чтобы их на новые поменять, но если наоборот, ремень будет слабо натянут, то при работе двигателя из-за слабой натяжки ремень будет просто прокручиваться и тем самым зарядка которая даёт генератор, будет не постоянная а переменная (То он ток будет давать, то нет).

3) После всех проделанных операций, рекомендуем крутнуть коленчатый вал (Это можно сделать прокатив автомобиль на четвёртой передаче чуть-чуть вперёд) и снова проверить натяжение ремня генератора, при необходимости его дотяните или же наоборот ослабьте, под завершение затяните до упора нижнюю и верхнюю гайку крепления генератора к кронштейнам.

Дополнительный видео-ролик:
Если вы никогда не производили замену ремня и первый раз эту работу делаете, то рекомендуем вам в добавок ещё ознакомится с видео-роликом, который послужит для вас дополнительной информацией и из которого вы много дополнительного узнаете.

Примечание!
После установки нового ремня генератора, необходимо будет произвести его регулировку, как это сделать вы тоже можете увидеть в видео-ролике, который расположен ниже:

Замена ремня ГРМ на ВАЗ 2112 16-клапанный

Содержание

• Видео обзор по замене ремня ГРМ и роликов на ВАЗ 2112 16-клапанный
• Какой ремень ГРМ выбрать
  • Цена комплектов
  666 2 От регулярности замены ремня ГРМ на автомобилях ВАЗ 2112 напрямую зависит размер вашего кошелька, так как именно на такие модификации с завода устанавливается двигатель объемом 1,5 литра и 16-клапанная ГБЦ. Это говорит о том, что при обрыве ремня ГРМ клапаны в 9В 9% случаев произойдет столкновение с поршнями, что приведет к их изгибу. В редких случаях возможна даже такая ситуация, когда вместе с клапанами ломаются даже поршни.

  Во избежание подобных проблем необходимо регулярно производить замену ремня ГРМ, а также постоянно следить за его состоянием. Не допускается:

  • попадание масла, бензина и других подобных веществ на ремень
  • попадание пыли или грязи под корпус ГРМ
  • чрезмерное натяжение, а также ослабление
  • отслоение зубьев от основания ремня

  Необходимый инструмент для замены ремня ГРМ на 16-кл. двигатели

  1. Торцевые головки на 10 и 17 мм
  2. Рожковый или накидной гаечный ключ на 13 мм
  3. Мощная отвертка и удлинитель (трубка)
  4. Храповая рукоятка (предпочтительно)
  5. Динамометрический ключ 90 Натяжной ролик
  6. 06 9

  Видео обзор по замене ремня ГРМ и роликов на ВАЗ 2112 16 клапанов

  Перед тем, как представить подробную видеоинструкцию по данному ремонту, следует сначала ознакомиться с последовательностью действий, которые необходимо будет выполнить.

  1. Ослабить и снять ремень генератора
  2. Поддомкратить переднюю правую сторону автомобиля
  3. Снять подкрылок и пластиковую защиту
  4. Включить пятую передачу и поставить упоры под колесо или попросить помощника нажать на педаль тормоза
  5. С помощью головки на 17 и мощного ключа сорвите болт крепления шкива привода ремня генератора, при этом его не следует откручивать до конца до
  6. Поднять автомобиль, вращая колесо, установить механизм ГРМ по меткам
  7. После этого можно полностью открутить шкив привода ремня генератора и снять его
  8. Открутить натяжной ролик, а точнее гайку его крепления и снимите его
  9. Снимите ремень ГРМ
  10. Проверьте состояние второго опорного ролика, помпы и при необходимости замените все эти детали

  Замена ремня ГРМ и роликов на 16 клапанных ВАЗ 2110, 2111 и 2112


  Посмотрите это видео на YouTube

  Как видите, ничего особо сложного в этом нет. И даже в одиночку с таким ремонтом ВАЗ 2112 можно справиться. Согласно рекомендации производителя, ремень ГРМ на 16-клапанных двигателях следует заменять не реже одного раза в 60 км. Если вы заметили какие-либо повреждения ремня, то его необходимо заменить раньше времени.

  Какой ремень ГРМ выбрать

  Из множества производителей ремней есть достаточно качественные, способные пройти даже более 60 тыс. км. И к ним смело можно отнести таких производителей как БРТ (Балаковские пояса), или ВОРОТ. Кстати, что тот, что второго производителя можно установить с завода.

  Цена комплекта

  Что касается стоимости ремня и роликов, то за комплект можно заплатить от 1500 до 3500 рублей. И тут, конечно, все зависит от производителя. Например:

  1. ВОРОТА — 2200 руб
  2. БРТ — 2500 руб
  3. ВБФ (Вологда) — около 3800 руб
  4. ANDYCAR — 2500 руб

  Тут уже все зависит вашего кошелька, а точнее, суммы, которую вы готовы потратить.

  Как натянуть ремень на двигателе 4216.

  Последствия выливания антифриза

  ============================ ==============================================
  ЮМЗ- 4216 — Инжекторный бензиновый двигатель класса Евро-3 или Евро-4. Есть 14 модификаций автомобилей Газель и Соболь со старой и новой рамой.
  В модельный ряд входят моторы с компрессором и без, со шкивом ГУР и без. Под 92-й и 95-й бензин.

  Замена ремней привода вспомогательных агрегатов — довольно распространенная операция на двигателях.
  Ресурс ремней пробег сильно различается в зависимости от производителя, а также от условий эксплуатации (контроль натяжения, центровка роликов, профиль шкива) и находится в пределах: около 50 000 км — отечественные ремни и до 150 000 км качественные импортные ремни .

  Необходимость замены определяется после визуального осмотра специалистом.
  Показания к замене: трещины, расслоение рамы, чрезмерное провисание (валиком не протянуть). Также при замене ремней необходимо осмотреть состояние натяжных роликов и самого натяжного механизма (для поликлинового ремня).
  Часто перекос натяжных роликов или натяжного механизма может стать причиной повышенного износа ремня, либо его края, либо его соскальзывания со шкивов — в этом случае необходимо выявить проблемный ролик и заменить его, либо устранить причину перекоса (например, лопнувший или погнутый кронштейн ролика, гидроусилитель руля и т. д.).

  Заменим ремень генератора на газели.

  Обрыв ремня генератора часто является проблемой Газели. Если это произойдет вашу газель мерил, так как вы не обращали внимания на этот вопрос перед заменой ремня попробуйте выяснить что на самом деле вызывает камни.

  Если вам не нужно менять ремень после 150-200 тыс. км пробега или при плановом техническом обслуживании, его выход из строя не является нормальным явлением. как натянуть ремень генератора на ремень генератора хендай как работа. Если на вашей Газели это случается часто (не каждые 50 000 км), обратите внимание на эту проблему перед попыткой замены, чтобы выяснить, что на самом деле является причиной частых поломок. ГАЗель Бизнес Евро-3 Ременные шкивы генератора неровные или не натянут ремень после установки.

  Тем временем ремень газели все еще рвался. Обязательно начните с покупки нового. Некоторые автолюбители предпочитают брать пакеты дешевых неоригинальных запчастей, заявляя, что «все равно они постоянно рвутся, пусть в машине всегда будет запас». Подробная информация о том, как правильно заменить ремень генератора на 16-клапанном двигателе ВАЗ-2112. Ремни всегда рвутся очень быстро по двум причинам. Только один из них конструктивный (например, смещение шкивов, как это называется смазка). Следующая причина – просто их низкое качество. (клиновой ремень) на генератор Газель Бизнес 4216 Газель Бизнес ГАЗ 3302 Газель бизнес. Известно, что жадный платит дважды. Чтобы проверить натяжение ремня привода генератора, нажмите пальцем на ремень посередине между шкивами генератора и насоса охлаждающей жидкости. это совсем не дорого, так как сами детали дешевые, поэтому рекомендуем покупать ремни, крапиву в интернет-магазине. Другими словами, запчасти ГАЗ от официального поставщика запчастей stei. Купил так Ремень однозначно подходит для вашей модификации только для ваших шкивов, не отцентрован.


  Вам также могут понравиться

  Замена натяжного ролика на Газель 4216 бизнес

  замена ремень генератора , Ролики опоры вентилятора ГАЗ 3302 Газель — бизнес два. как на 8 Вот и все ремни генератора на Двенашке 1.5 2112 Замена ГУР на ЭУР ВАЗ 2112 Z. На сайте Cummins ISF 2.8.

  замена

  ремень генератора , ролик и опоры вентилятора ГАЗ 3302 Газель -бизнес дв. Для ремня Газель Бизнес Евро-3 требуется размер ремня Газель Бизнес Евро-3 под широкий шкив. Cummins ISF 2,8

  мастера еще не перевели, подкидывая ребусы, как они называют эти нестандартные решения.
  Вам нужен купленный ремень, приступим к операции по его установке. Я делал все в Луизиане. А вчера порвался ремень генератора Газель Бизнес. Как дальше. как снять нижнюю решетку на газель рено логан тюнинг, как снять решетку. Обратите внимание, работать лучше в перчатках, т.к. в интересующем нас районе много крутых поворотов, если мы вносим изменения непосредственно в трассу, то некоторые агрегаты под капотом, конечно, не успевают остыть
  Переднюю панель лучше сразу разобрать — это не обшивка радиатора. Пространство под капотом ненамного лучше для облегчения условий работы. Ключом на 12 откручиваем пару болтов с обеих сторон панели без использования ключа на 10 один болт конкретно под замком капота. Декоративная решетка прикручена еще 2 шурупами снизу. Рядом с панелью решетку не размещаем (насколько позволяет кабельная блокировка).
  Теперь ключом на 12 ослабьте винт натяжителя ремня на генераторе, вооружившись соответствующей рукояткой, переместите генератор к двигателю. Итак, мы получили слабый ремень (если не порвался ранее) Замена ремня генератора на ваз 2110, ваз 2111, ваз 2112 с пристегнутым ремнем. Теперь нужно ослабить гайку ролика натяжителя; не гайка ролика натяжителя; не перемещайте шкив в сторону двигателя; не снимайте ремень.

  Вам также может понравиться

  Если вместе с ремнем генератора остальное не меняем, то снимаем ремень вентилятора со шкива на коленвале, аккуратно закручиваем его между лопастями вентилятора. Позже также демонтируем ремень водяной помпы. Как изменить свой ремень Газель » вики полезно Тогда просто установите новые, не тяните их. Ведь возвращаемся на место, передняя панель не решетка радиатора — изменения внесены, естественно едем в путь.

  111 ..

  Газель до 2009г. Выкидывает тосол (тосол) из расширительного бачка

  Почему выкидывает тосол из расширительного бачка. Поднимается антифриз в расширительном бачке (выдавливая охлаждающую жидкость)

  1. Проблемы с бачком.
  Несмотря на простоту конструкции расширительного бачка, часто именно его неисправности вызывают проблемы с выбросом антифриза:

  Нарушение герметичности. Антифризы отличаются большими расходами, соответственно, даже микротрещина в стенках сосуда, неразличимая невооруженным глазом, приведет к выдавливанию жидкости, особенно при повышении давления. Основным признаком неисправности будет появление пятна охлаждающей жидкости под автомобилем после длительной стоянки. Лучшее решение — замена бака. Не стоит забывать и о наличии на рынке значительного количества некачественной продукции малоизвестных производителей, предлагающих тонкостенные баки, изготовленные с нарушением технологий производства. Проверка компрессора перед установкой поможет избежать проблем в дальнейшем.


  Отказ от резьбовых соединений. Герметичность устройства во многом зависит от качества резьбы на горловине и крышке. Сколы и заусенцы препятствуют прилеганию деталей. В результате при повышении давления теплоноситель выбивается через образовавшиеся микроканалы. При замене следует обратить внимание на качество изготовления горловины и крышки, желательна предварительная проверка.
  Неисправность клапана. Клапан капота также является источником проблем. Типичная ситуация — отсутствие проблем на холостых оборотах двигателя, при увеличении оборотов и увеличении нагрузки (в движении) антифриз буквально выбивает из-под крышки расширительного бачка.
  Разборка клапана с последующей чисткой часто помогает устранить проблему. В противном случае требуется замена (предпочтительнее заменить всю крышку).

  2. Нарушение циркуляции охлаждающей жидкости.
  Возникновение проблем с циркуляцией антифриза приводит к значительному перегреву охлаждающей жидкости, взрывному повышению давления в расширительном бачке и выдавливанию через пробку.

  Причины явления:

  Выход из строя термостата. Неисправность приводит к циркуляции жидкости по малому кругу (исключается радиатор, где происходит охлаждение в рабочем режиме). Ситуация чревата перегревом двигателя и жидкости в системе охлаждения.

  Образование воздушных пробок в патрубках радиатора или засорение каналов накипью и/или механическими частицами. Требуется чистка и промывка радиатора. Несвоевременно обнаруженная проблема приведет, как и в предыдущем случае, к серьезным неисправностям силового агрегата.


  Отказ водяного насоса.

  3. Утечка антифриза.
  Самый типичный вариант — отсутствие циркуляции антифриза в системе. Уменьшение количества жидкости приводит к повышению ее температуры при охлаждении двигателя. Перегрев способствует интенсивному испарению антифриза, значительному повышению давления.

  Происходит постоянная перегонка антифриза в расширительный бачок вне зависимости от режима и оборотов двигателя. Постоянный уровень после охлаждения указывает на проблему с циркуляцией. Снижение уровня до минимальной отметки (или ниже) свидетельствует о нарушении герметичности системы.

  В последнем случае задача автолюбителя выяснить, почему возникает течь, определить детали и соединения, требующие ремонта или замены.
  Старение (износ) труб и шлангов, предназначенных для соединения компонентов системы охлаждения. Детали подвергаются постоянному воздействию жидкости, нагретой до высокой температуры, что увеличивает интенсивность процесса старения. Среди наиболее вероятных проблемных мест — соединительные шланги на баке.

  В качестве временной меры может помочь установка дополнительных зажимов. Лучшее решение – замена изношенных деталей.
  Трещины в радиаторах системы охлаждения, печки, кондиционера. На проблемы с печкой указывает появление характерного запаха антифриза в салоне.
  Нарушение целостности уплотнений насоса, термостата. Следы жидкости на поверхностях соседних деталей помогут обнаружить проблемный узел.
  Прогар (пробитие) прокладки ГБЦ. В результате возникает риск попадания антифриза в цилиндры силового агрегата и систему смазки или смешивания жидкости в системе охлаждения с используемыми для смазки маслами. Симптомами неисправности являются белый дым из выхлопной трубы автомобиля, пар из-под капота (при поломке наружу), образование эмульсии в расширительном бачке и/или масляном поддоне. Неисправность требует немедленного внимания, так как ухудшение качества масла и охлаждающей жидкости чревато перегревом силового агрегата, ускоренным износом шеек коленчатого вала, проблемами с распредвалом, цилиндро-поршневой группой, заклиниванием двигателя. Прокладку необходимо заменить.


  Диагностика неисправности

  Основная проблема антифриза в том, что он очень быстро испаряется, что затрудняет поиск места утечки. Однако большое количество антифриза можно обнаружить в луже под автомобилем.

  Бывают случаи, когда тосол уходит в салон автомобиля — это будет свидетельствовать о неисправности кранов печки, которые заменяются. Еще одним признаком являются соответствующие выделения из выхлопной трубы: мокрые пятна на конце и дым характерного цвета. Скорее всего, неисправна прокладка ГБЦ и антифриз попадает в выхлоп автомобиля.

  На переднеприводных автомобилях следы антифриза могут быть и под картером ГРМ. Это указывает на проблему с водяным насосом и требует замены.

  Не забудьте проверить состояние и надежность трубок системы охлаждения. Особенно это касается расширительного бачка, так как антифриз иногда может выдавливаться на дне бачка через соединение с патрубком.

  Чаще всего все эти признаки будут сопровождаться закипанием антифриза во время поездки. Узнать об этом можно с помощью указателя температуры охлаждающей жидкости. Если стрелка отклонилась до отметки, не соответствующей норме, то необходимо остановить автомобиль и внимательно осмотреть систему охлаждения.

  ПОСЛЕДСТВИЯ ВЫБРОСА АСТАНЕ

  Если не принять никаких мер по устранению неисправности и продолжить движение дальше, то последствия такой езды могут быть достаточно серьезными. Если антифриз выдавится из бачка до отметки меньше минимальной, мотор просто перегреется.

  Последствия перегрева двигателя очень печальны. Как правило, в первую очередь страдает прокладка ГБЦ. Он состоит из материала, который поддается большому повышению температуры и выгорает, теряя свои свойства. Антифриз попадает в картер и делает масло слишком жидким. Такая смесь уже не сможет обеспечить надежную смазку узлов и тогда механизм заедает или происходит гидроудар.

  Если охлаждающая жидкость полностью выдавлена, моторное масло не будет повреждено. Однако многие элементы ГБЦ, которые деформируются и нарушают работу механизма, могут негативно отреагировать на повышение температуры. В результате двигатель теряет мощность или вообще не заводится и тогда ему потребуется дорогостоящий ремонт.

  КАК РЕШАТЬ ПРОБЛЕМЫ С РАСШИРИТЕЛЬНЫМ БАКОМ

  Несомненно, во избежание каких-либо проблем с системой охлаждения необходимо вовремя реагировать на сигналы тревоги и принимать превентивные меры.

  Прежде всего, помните, что в системе охлаждения нельзя использовать бывшие в употреблении детали. Особенно это касается резиновых деталей (труб и шлангов). Все уплотнения и шланги должны быть новыми. Они не должны иметь внешних дефектов или других повреждений, препятствующих их нормальной работе.

  Чтобы антифриз не выдавливался из-за закипания, старайтесь не использовать дешевую охлаждающую жидкость, купленную в сомнительном магазине. Используйте только качественный антифриз.

  Недостаточное натяжение ремня ухудшает приток воздуха к радиатору системы охлаждения и приводит к перегреву двигателя и повышенному износу ремня.

  Чрезмерное натяжение ремня может привести к повреждению подшипников привода вентилятора и натяжного ролика.

  При правильно отрегулированном натяжении ремень должен прогибаться на 8–10 мм при приложении усилия 40 Н (4,0 кгс) посередине между шкивом вентилятора и натяжным шкивом.

  Натяжение ремня регулируется перемещением натяжного ролика.

  Замена и регулировка натяжения приводных ремней агрегатов с двигателем ЗМЗ-402

  1. Головкой «на 13» ослабить гайку верхнего крепления кронштейна натяжного ролика (шланги системы охлаждения сняты для ясности).

  2. Ключом «на 14» ослабляем нижнее крепление кронштейна натяжного ролика, удерживая болт ключом на «12»

  3. Подводим кронштейн натяжного ролика к блоку и снимаем ремень со шкивов

  4. Пропустив ремень между крыльчаткой вентилятора и радиатором снимаем его

  Ослабляем верхнюю и нижнюю опоры генератора


  Подводим генератор к блоку цилиндров.

  Снимите ремень со шкивов, продев его через крыльчатку вентилятора, аналогично снятию ремня привода вентилятора.

  Ставим новые ремни на шкивы.

  Натягиваем ремень привода вентилятора, отодвинув натяжной ролик от блока цилиндров и затянув крепления верхнего и нижнего натяжного ролика.

  Аналогично натягиваем ремень привода генератора, отодвинув генератор от блока цилиндров, после чего затягиваем верхнее и нижнее крепления генератора.

  Проверяем регулировку натяжения ремня приложением усилия 4 кгс к середине верхних ветвей.

  Прогиб ремня привода генератора должен быть 8–10 мм, а ремня привода вентилятора – 7–9 мм.

  При необходимости повторите регулировку.

  Замена и регулировка натяжения приводного ремня агрегатов с двигателем ЗМЗ-406

  1. Ключом на 12 ослабить затяжку болта крепления натяжного ролика (для наглядности радиатор двигателя снят) .

  2. Ослабляем натяжение ремня, поворачивая болт натяжного ролика против часовой стрелки ключом «на 10»

  3. Снимаем ремень со шкивов.

  Установка нового ремня.

  Вращая болт натяжного ролика, добиваемся прогиба ремня 15 мм под нагрузкой 8 кгс, приложенной посередине горизонтальной ветви привода (между шкивами генератора и насоса)

  Затянуть болт крепления натяжного ролика.

  Ослабьте болт 1 на два-три оборота.

  Отвернув регулировочный болт 2, ослабить натяжение ремня и снять его.

  Осмотрите ремень.

  При наличии трещин, расслоения резины, разрывов, отложений грязи между ребрами и т.п. замените ремень.

  Осмотрите шкивы.

  При загрязнении или повреждении шкивы следует очистить или заменить.

  При необходимости снять натяжитель отверните три болта 3, при этом, для облегчения откручивания болта под роликом, отведите ролик вверх.

  Установка

  1. Наденьте ремень на шкив коленчатого вала.

  2. Наденьте ремень на шкивы водяного насоса и генератора.

  3. Затем наденьте ремень на натяжной ролик.

  После установки ремня отрегулируйте его натяжение.

  Регулировка натяжения

  При правильно отрегулированном натяжении ремень должен прогибаться на 15 мм при приложении усилия 8 кгс посередине между шкивами генератора и водяного насоса.
