Генератор УАЗ | электрика и электроника уаз 469, 31512, 31514, 31519

0:7

Содержание статьи:

0:47

Установка генератора 90 Амп в УАЗ 469
Перенос генератора на верх УАЗ-469 (417 Двигатель) УАЗ 3151
Замена генератора УАЗ 3962
Генератор ЗиЛ 131 в УАЗ 469

Установка генератора 90 Амп УАЗ 469

После первого же использования лебёдки родной (СССРовский) генератор на 40А перестал заряжать АКБ. В гараже был найден генератор на 90 А от бычка. Крепление такое же как на Уазе. Этот генератор пролежал 5 лет, и не известно, в каком он состоянии. Не поставишь — не узнаешь. Был куплен регулятор напряжения (далее РН) от Волги (13 3702). Чтобы новый генератор правильно встал на своё место, нужно на него установить шкив со старого гены. Снять шкив с советского генератора вручную и с помощью отвертки не удалось.

0:1315

Купил съемник для подшипников и шкив снят.

0:1396

1:1903

Далее нарезаем провода, крепим клеммы, подсоединяем к РН.

1:2011

2:506

Теперь, устанавливаем и подключаем новый генератор.

2:605

3:1112

Так зачем я переделывал проводку для генератора, а не подключил к новому всё как было раньше?

3:1285

Дело в том, что мой старый генератор схематично выглядел так:

3:1400

4:1905

Старый генератор

4:1940

Новый от бычка на 90 А выглядит немного иначе:

4:2025

5:504

Генератор на 90 А от Бычка

5:553

Т.к. у нас получается разные выводы щеточного узла, то и схемы подключения будут немного отличаться.

5:739

Я пользовался вот такой схемой для подключения:

5:830

6:1335

Схема для подключения генератора с двухконтактным выводом от щеток

6:1463

Результат: напряжение, как и положено, — 14 В. Но, при включении фар падает до 13 В. Грешу на то, что:
1. Генератор Б/У.
2. Шкив я оставил от старого генератора, а он немного меньше в диаметре, это тоже влияет на напряжение в зависимости от оборотов.
3. Холостые обороты Уаза маленькие по сравнению с другими авто.
4. По мнению бывалых, такая проблема (падение напруги) наблюдается почти на всех советских машинах, поэтому многие ставят ходовые огни и днём ездят без ближнего. Думаю, тоже так сделать.

6:2357

Перенос генератора на верх УАЗ-469 (417 Двигатель) УАЗ 3151

Было приобретено:

6:144

— Генератор 90А БАТЭ — 1 шт. 4300р.
— Ремень генератора Клиновой 1225/10 200р.

6:275

Нашел уголок у друга, купил ремень 1225/10, купил генератор БАТЭ на 90А и вперед! Сначала снял старый генератор, проблем не стояло передо мной, разве, что немного мешалась новая волговская бочка для шноркеля. Отметил и просверлил на уголке и примерил его к двигателю, вроде все идет по плану, потом просверлил еще два отверстия на другой стороне уголка для крепления гены и собираем все в кучу и ставим на место. Думал, все получилось, но после накидывания ремня генератора, мы видим, как ремень проходит под термостатом, и он нам мешается. Пробуем на уголке пересверлить отверстия ниже на 1 см. и ничего это нам не дает — все равно задевает чуть-чуть. Потом мой товарищ сказал, это все ерунда и надо сделать нормально — выкидывай этот уголок! Взял кусок картона и ножницы и начал делать лекало для будущей детали, что-то там помял, погнул, и вот оно — произведение искусств. Обводим ее на металл, и я с болгаркой в руках приступаю к вырисовыванию из грубого и некрасивого куска металла к качественной и обработанной, чуть было не заводской, детали, хоть штамп ставь и на продажу! В качестве тюнинга добавил бы вырез сверху и конечно же покрасил бы в красный цвет, а так как времени уже было мало, довольствовались тем что есть! 🙂 Потом друг все это дело сваривает, делает ребро жесткости и дает мне обратно на высверливание четырех отверстий: 2 на двигатель, 2 на генератор. Уже через мин. 10 мы ставим все обратно и подсоединяем проводки. Планку натяжителя установил на родное место, только перевернули теперь к верху — планку пришлось немного подработать в кузне — просто погнули буквой Z, чтобы красиво стояла и ничего не задевала в подкапотном пространстве. Ну вот, все на месте, все подключено, первый запуск и все работает, отлично! водим хороводы вокруг авто 10 мин.

6:4039

Авто не глохнет после поворота и вытаскивания ключа из замка зажигания! Позвонив знакомому электрику, он сказал два заветных слова и все встало на свои места — Поставь лампочку! А лампочку нужно было поставить в разрез красного проводе. Перекусил провод пополам и вставил туда обычную галогеновую маленькую лампочку — временно (потом хочу заменить на диод не на светодиод, а просто на диод — сам в этом не особо разбираюсь, но друг электрик сказал так будет лучше! Фото, к сожалению, в спешке не сделал с этой лампочкой, но я думаю все итак понятно. Когда поехал уже домой, увидел, что на панели приборов борт сеть показывает 12V в рабочем состоянии на холостых. Пишу, опять же, письмо другу-электрику. Он мне в ответ, что это из-за лампочки, и что если поставим диод, то будет все отлично.

6:1429

Творите и создавайте!

6:1472

7:1979

Новый гена на месте, осталось помыть подкапотное пространство

7:2097

8:506

Как было — старый гена на месте

8:567

9:1074

Все демонтировано

9:1111

10:1618

зазор нормальный — полет нормальный!

10:1690

11:2197

вот этот провод резался пополам и внедряли в него обычную лампочку

11:125

12:632

12V это из за лампочки, мультиметров под капотом проверяли — показывал 13.7

12:768

Замена генератора УАЗ 3962

Решил заменить старый сорока Амперный генератор на более мощный. В магазине сразу подвернулся генератор БАТЭ 3282.3771 (90 Ампер) для двигателя УМЗ-421 под клиновый ремень. Ну раз на 421 подходит, думаю на 417 тоже подойдет.

12:1217

На просторах интернета случайно попалась какая та схема зажигания в которой я увидел, что управление на генератор идет через реле и я решил попробовать. Наконец то я достиг правильного результата. Итог: При включенными ближнем свете, противотуманными фарами, дворниками, двумя печками, доп. электропомпой и музыкой — зарядка аккумулятора в плюсе. Вот теперь уже можно думать и о люстре.

Выкладываю схему подключения генератора чтобы не наступали на мои грабли.

12:3851

13:504

Генератор ЗиЛ 131 в УАЗ 469

Установка не заняла много времени, единственное что, переточил шкив от родного генератора, удлинил натяжной «серп» и удлинил регулировочную канавку в заднем кронштейне генератора вчера поставил переточенный шкив меньшего диаметра и за это получил щедрый подарок от генератора: 17,5 вольт на холостом ходу!
Сначала подумал, что «+» не стабильный приходит на щетки, сегодня перепаял провода теперь генератор менее щедр, подарил всего 16 вольт на холостом ходу. Снял генератор снова, разобрал. Обнаружил выгоревший световой диод, ну думаю вот ОНО! Слетал в магазин за новым диодным мостом, установил, никаких изменений! Пошёл смотреть проводку и понял, где ошибся. Плюсовой провод от реле регулятора был отсоединен. Прикрутил провод на место и напряжение стабилизировалось в пределах 13.6- 13.8 В на ХХ. В общем, всю систему я установил так, что установить штатный генератор обратно можно всего лишь за 10-15 минут.

13:3323

14:506

Перебор

14:524

15:1031

Выливаю содержимое ибо не употребляю такую гадость. Теперь имеется отличная алюминиевая банка.

15:1210

16:1717

Отрезаю нужный мне кусок

16:1766

17:2273

Заворачиваю в алюминий кусок термоленты оставшейся в запаснике.

17:121

18:628

Тепловой экран готов. Так, на всякий случай.

18:711

Ремень генератора установлен : 10Х1110.
Да и меня достал постоянно текущий левый бак. Поставил новый, усиленный.

18:914

19:1421

20:1928

21:2435

22:506

23:1013

24:1520

25:2027

26:506

27:1013

28:1520

29:2027

30:506

https://www.drive2.ru/l/245914/, https://www.drive2.ru/l/6502573/, https://www.drive2.ru/l/288230376153050182/, https://www.drive2.ru/l/4920611/

30:654

следующая статья:

Стартер УАЗ 469

Содержание статьи:

Устройство стартера УАЗ
Технические характеристики редукторного стартера «СтартВ

31:1429 56147

www.spike.su

подключение, схема, ремонт, замена, ремень размер, как проверить, реле, устройство

Генератор УАЗ является источником электрического тока в процессе движения автомобиля, обеспечивает подзарядку аккумуляторной батареи. На внедорожниках Ульяновского завода применяются разные модели генератора, обеспечивающие напряжение 12 В.

Устройство

На машинах встречаются следующие приборы:

ранняя модель Г12, вырабатывающая ток силой до 20 А;
Г250, оснащенный встроенным выпрямителем, развивает мощность до 350 Вт;
улучшенный 161 3771, оборудованный интегральным регулятором напряжения;
бесщеточные изделия модели Г700А30.

Все модели генераторов крепятся на картере силового агрегата на правой боковине специальным кронштейном. Для привода используется ремень, натянутый между шкивами. Нижняя опора генератора позволяет перемещать узел на небольшое расстояние, обеспечивая натяжение привода.

Составные элементы:

Внешний корпус, изготовленный из легкого сплава или стали (на ранних моделях). С торцов расположены крышки, в которых размещены подшипники качения. Задняя крышка на ряде моделей используется для установки выпрямительного блока, щеток и регулятора напряжения.
Внутри корпуса размещен пакет стальных листов с намотанным проводом, формирующим 3-фазную обмотку. Устройство называется статором, используется для генерирования тока.
Внутри статора на подшипниках вращается ротор, на котором размещены стальные втулки и обмотка возбуждения. Выводы провода прикреплены к коллектору. На внешней стороне статора имеется вал с выемкой под шпонку, использующийся для монтажа приводного шкива. Деталь зафиксирована при помощи гайки. Перед шкивом установлена крыльчатка, обеспечивающая подачу охлаждающего воздуха внутрь прибора.
Для подвода напряжения возбуждения используется щеточный подпружиненный узел.
Выпрямительный мост состоит из 6 диодов.

Как подключить

Схема подключения генератора зависит от модели устройства. На корпусе Г12 имеются 3 точки подсоединения проводки. Клемма с буквой Я подключена к положительной щетке, к контакту К подведен вывод обмотки возбуждения. Отрицательная щетка и другой конец обмотки замкнуты на корпус генератора. Клемма М используется для установки провода, ведущего к отдельному блоку реле регулятора.

Усовершенствованный прибор модели Г250 имеет другую схему подключения. Для возбуждения используется обмотка ротора, которая подсоединена к аккумуляторной батарее через специальную щетку.

Сформированные линии магнитного поля вращаются вместе с якорем и пересекают неподвижные обмотки статора, обеспечивая индукцию тока.

На выходе обмоток расположен выпрямительный мост, состоящий из нескольких кремниевых диодов. Для подсоединения 161 3771 используется аналогичная схема.

Неисправности и ремонт

Распространенные проблемы:

Отсутствие зарядки батареи возникает при проскальзывании приводного ремня из-за износа или слабого натяжения. Ремонт заключается в установке новой детали и корректировке натяжения. Другой причиной может быть износ щеточного узла, который требуется очистить от грязи и нагара. Параллельно рекомендуется осмотреть и зачистить коллектор, при сильном износе поверхность протачивается.
Постоянный перезаряд аккумулятора возникает из-за поломки регулятора напряжения или повреждения цепи питания интегрального узла. Сгоревшая деталь меняется на новую.
Низкая мощность генератора наблюдается при проскальзывании ремня или повреждении регулятора. Также возможно межвитковое замыкание внутри обмоток статора, который придется заменить. Рекомендуется проверить работоспособность диодного моста.
Ускоренный износ щеток возникает при биении коллектора или замасливании поверхности узла. Ремонт заключается в проточке поверхности и обезжиривании бензином.

Как проверить

Проверка генератора выполняется при помощи тестового прибора, который подключается к положительной клемме и корпусу. Напряжение должно находиться в диапазоне 13,5-14,6 В.

Регулятор напряжения тестируется при помощи лампы и подачи повышенного напряжения. Тщательно проверить генератор можно в условиях мастерской с использованием специального стенда.

Замена ремня генератора

Тип и размер ремня зависят от модели двигателя. Например, на инжекторном агрегате ЗМЗ-409 используется поликлиновая деталь длиной 1220 мм. Для снятия элемента необходимо ослабить ролик натяжителя, а затем открутить крепление генератора. После этого ремень снимается со шкивов и монтируется новая деталь.

Для замены клиновидного ремня, применяемого на карбюраторных моторах, требуется ослабить крепление генератора. После установки новой детали натяжение обеспечивается перемещением корпуса по направляющему кронштейну. Важно выставить шкивы генератора и коленчатого вала в одной плоскости, что продлевает срок службы ремня и позволяет снизить шум при работе.

specmahina.ru

Правила подключения генератора на УАЗ

Каждое транспортное средство имеет свойство ломаться. Даже качественные автомобили рано или поздно выходят из строя. Поломка может быть незначительной, а может возникнуть в одной из главных деталей машины — генераторе.

Вернуться к оглавлению

Характеристики генератор для УАЗ

Один из главных узлов машины

Автомобиль УАЗ ломается с той же периодичностью, что и многие другие машины. Возникают проблемы и с генератором. Не каждый владелец авто знает, как подключать генератор на УАЗ Патриот и УАЗ 469.

Модель УАЗ 469 имеет стандартный генератор переменного тока. Этот агрегат необходим для питания автомобиля электричеством и подзарядки аккумуляторной батареи. Узел работает только при наличии самого аккумулятора и регулятора напряжения. Схема подключения генератора является однопроводной, выходной контакт — «минус». Имеются и дополнительные выходы, которые необходимы для подключения агрегата к системе автомобиля.

Для обеспечения качественной работы устройства нужно правильно и своевременно его обслуживать. Следует заботиться о чистоте механизма. Перед каждым выездом необходимо проверять рабочие показатели агрегата при помощи амперметра. При прохождении технического обслуживания проводится проверка креплений узла и натяжки ремней. По окончании сезона нужно снимать механизм, очищать его от пыли и грязи. При износе комплектующих следует заменить их новыми.

Когда наблюдается нестабильная работа устройства или слышен шум, механизм следует заменить новым. В редких случаях приходится менять блок выпрямителей. Такая необходимость возникает при отсутствии стабильной работы диодов.

Рекомендуется проводить разборку механизма только в специальном сервисе. При отсоединении проводов необходимо вытянуть саму колодку. Ни в коем случае не следует тянуть за провода.

Проверка выпрямительного блока невозможна в нескольких случаях. Например, если источник постоянного тока показывает более 12 В. Не рекомендуется использовать прибор с переменным током. Обязательно должна присутствовать контрольная лампа, подключенная к системе.

Нет необходимости заменять смазку, так как ее хватает на весь срок эксплуатации генератора.

Вернуться к оглавлению

Подключение агрегата

Схема подключения агрегата

Для удобства и понимания действий, проводимых с генератором, рекомендуется изучить схему подключения. На рисунке показана схема проводов, которые используются в процессе зарядки.

Особое внимание необходимо уделить размеру ремня, который является важной составляющей в работе генератора. На УАЗ обычно ставится ремень 6 РK 1275.

Выполнение любой работы происходит поэтапно. От соблюдения очередности действий зависит успех проводимых операций. Для подключения генератора к системе автомобиля достаточно совершить 5 простых шагов.

Первым делом следует отключить подачу электричества.
Включить и прогреть бензогенератор.
Подключить агрегат к сети.
Отсоединить генератор от резервной сети и заглушить. Если сделать это неправильно, агрегат может повредиться и прийти в негодность.
Подключить электросеть.

Процесс подключения агрегата

Транспортное средство нужно подготовить к проведению ремонта. Перед тем как отключить генератор для замены, необходимо установить автомобиль на ровной поверхности и зафиксировать. Обязательным условием является очистка всех элементов машины, в том числе днища.

Работы следует проводить только в присутствии механика. Ремонт в мастерской обойдется дороже, но качество его выполнения будет намного лучше. Следует учесть цену самого генератора. Так как ситуация на рынке нестабильная, стоимость агрегата может быстро меняться. При покупке нового оборудования следует обращать внимание на срок гарантии и качество изготовления. Рекомендуется приобретать изделия только известных производителей.

При выходе из строя генератора нередко приходится менять и ремень. Для этого необходимо проделать несколько простых действий. Ремень привода извлекается из автомобиля. Затянутый болт следует немного ослабить, но не откручивать полностью, благодаря этому натяжение ремня уменьшится. Далее необходимо установить новый ремень. При этом нужно соблюсти все стандарты, главным из которых является ослабление не более 15 мм при нагрузке в 8 кгс. Нагрузка должна придаваться на середине механизма. После проверки следует закрепить регулировочный болт и установить на прежнее место ремень привода.

Возможно, понадобится дополнительная разборка генератора. В этом случае необходимо подготовить инструмент и очистить рабочую поверхность.

Вернуться к оглавлению

Разбор генератора: этапы работы

Первым условием станет очистка генератора от загрязнений. Дальнейшие действия следует выполнять в таком порядке.

Снимается задняя крышка агрегата, которая закреплена 3 гайками.
Отворачиваются гайки, фиксирующие щеткодержатель.
Отпаиваются выходы обмотки и выпрямительного блока.
Выкручивается винт клеммы держателя щеток.
Извлекается сам держатель.
Снимаются 3 гайки и 4 болта на корпусе и выпрямителе.
Изымается крышка вместе с ротором.
Отворачивается гайка, которая расположена между шестигранником и валом якоря.
Снимается сам якорь.
Проверяется исправность регулятора напряжения, работа щеток, контактные кольца осматриваются на наличие повреждений.
С помощью омметра проверяется сопротивление обмотки якоря.
Проверяется обмотка на наличие замыканий.
Осматривается статор.
Обмотку статора также проверяется на наличие замыканий.
Проверяется проводимость статорной обмотки.
Изучаются диоды выпрямительного блока.
Особое внимание следует уделить крышке со стороны привода и проверить подшипники.
Чтобы заменить подшипники, необходимо выкрутить 4 винта.
Далее изымается и заменяется подшипник.
Подшипник проверяется на легкость вращения.
Крышка генератора осматривается со стороны контактных колец.
Изучается резиновая прокладка, при необходимости заменяется.
Сбор генератора осуществляется в последовательности, противоположной разборке.

Замена составной части агрегата

Процесс разборки нужно проводить в чистом помещении и при качественном освещении. В генераторе очень много небольших деталей, потому их необходимо рассортировать на столе. Следует побеспокоиться об их хранении и обработке. Не стоит в дальнейшем использовать те, которые имеют явные повреждения.

Работу по осмотру генератора лучше доверить специалисту. При самостоятельном разборе и проверке агрегата без минимальных познаний в механике и электротехнике результаты могут оказаться плачевными, и транспортное средство останется стоять в гараже. Серьезные поломки могут возникнуть и при неправильном подключении генератора.

prouazik.ru

Как подключить и отремонтировать генератор на УАЗ?

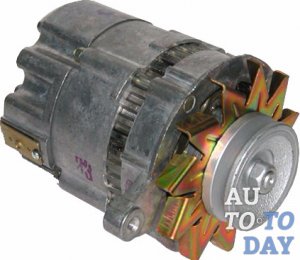

Генератор — это устройство, преобразовывающее механическую энергию в электрическую. Это один из важнейших узлов машины, без его энергии питающей всё электрооборудование, автомобиль не сдвинется с места. Эта статья ответит на вопросы о неисправностях, ремонте и как подключить генератор на УАЗ.

Знаете ли вы? Первая модель генератора была создана Робертом Ван де Граафом, американским физиком. В 1929 году он разработал прибор высокого напряжения, действующий на основе электризации диэлектрической ленты.

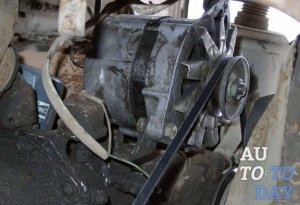

Схема подключения генератора УАЗ

Схема подключения генератора на УАЗ включает в себя несколько последовательных действий:

Сначала отключите электрическую сеть.
Далее запустите и прогрейте генератор.
Подсоедините механизм к сети.
Отключите устройство от запасной сети, заглушите.
Теперь включите электропитание.

Важно! Если, при подключении генератора УАЗ что-либо будет сделано не так, устройство может выйти из строя.

Возможные неисправности генератора УАЗа и методы их устранения

Неисправности генератора можно выявить по характерным признакам или при визуальном осмотре.

Если на аккумуляторной батарее отсутствует зарядка, первое, что нужно проверить – это контактные кольца. Их нужно зачистить, протереть, по возможности проточить. Раз взялись за кольца, проверьте и щётки генератора. Их износ также весьма ощутим. Протрите от пыли и налипшей грязи щёткодержатель, осмотрите пружины. Если детали совсем не годны, тогда замените их.

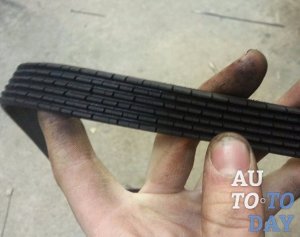

Если вы заметили проскальзывание приводного ремня генератора УАЗ, отрегулируйте его натяжение.

Работа аккумулятора зависит от целостности обмотки в цепи питания. Осмотрите её и при необходимости устраните неполадки в цепи, возможно замыкание или обрыв. Осмотрите и замените, если требуется диоды выпрямительного блока и регулятор напряжения.

При ослаблении крепёжных элементов генератора или их поломке, осмотрите обмотку статора, шкив и ротор. При обнаружении более серьёзных повреждений и отсутствии у вас приличных знаний, лучше доверить ремонт генератора УАЗ мастерам специальных станций.

Интересно! Электронный LC-генератором разработал и запатентовал Ральф Хартли. Есть три вида устройства Хартли: генератор с общим эмиттером, с общим коллектором и с общей базой.

Не горит контрольная лампа

По каким причинам контрольная лампа не загорается, давайте посмотрим. В этой ситуации есть несколько вариантов:

Слабый контакт щёток;
Поломан регулятор напряжения;
Неисправности с обмоткой ротора;
Проблемы с проводкой;
Нет контакта с массой.

В случае, когда лампочка горит, но слабо, проблема, скорее всего, в выпрямительном блоке, плохом соединении лампы с электропроводкой. Если она горит, но мигает, проверьте контакт щёток и регулятор напряжения.

Высокий уровень шума

Одной из механических неисправностей генератора является дефект подшипников или их износ. Об этой проблеме сообщит неприятный скрип или вой во время работы, раздающийся свист из подкапотного пространства. Для начала проверьте натяжение ремня привода и гайку шкива, подтяните их при необходимости. Осмотрите посадочные места подшипников, возможно, нужно заменить крышку генератора. Изношенные подшипники необходимо поменять.

Стрелка в начале шкалы

Проверяя работу контрольной лампы вольтметром, обратите внимание на положение стрелки прибора. Если она «ушла» в начало шкалы, осмотрите саму лампу и её соединения. Перегоревшую лампочку нужно заменить, обрывы в цепи между штекером и выводом – восстановить. Проверьте регулятор напряжения, его вывод и выводы щёток. Может проблема просто в отсоединившемся проводе щёткодержателя.

Стрелка в конце шкалы

Когда стрелка находиться в конце шкалы вольтметра, причины две. Первая – короткое замыкание в регуляторе напряжения или выход из строя регулятора. Его в этом случае лучше заменить новым. Второй причиной является замыкание в креплении щёткодержателя. Осмотрите винт крепления и шину щётки, если нужно замените основу щёткодержателя.

Как проверить генератор

Проверка генератора начинается с осмотра предохранителя. Далее осматривайте сам генератор и окружающие его детали:

Свободная работа ротора,
Приводной ремень
Привод и корпус.

Если всё в порядке, проверяйте щётки и контактные кольца. Эти детали во время работы изнашиваются очень быстро: перекашиваются, заклинивают, забиваются пылью. Для детальной проверки обмотки ротора воспользуйтесь мультиметром. Переведите прибор в режим омметра и подключите к контактам генератора. Работоспособные, правильные показания – от 1.8 до пяти Ом. Если результат замера занижен – есть замыкание в витках обмотки, если завышены – обрыв обмотки.

Таким же образом проверяется статор. Слишком высокий показатель сопротивления свидетельствует о плохом контакте обмоток с массой или о его отсутствии. Диоды блока выпрямителя проверяются после отсоединения от обмоток статора. Плюсовой зажим мультиметра подключите к плюсу выпрямителя, а минусовой зажим прибора — к фазе . Снимите показания и поменяйте щупы местами. Теперь сверьте первое и второе значения. Если вторые показания отличаются от предыдущих значений, то диод рабочий. Если же не отличаются, он не исправен.

Сборка и разборка генератора

Разберёмся, как разобрать генератор для последующего ремонта. Для начала очистите его от пыли и грязи. Затем действуйте поэтапно:

Открутите гайки крепления задней крышки и снимите её.
Выкрутите гайки щёткодержателя, отсоедините выходы обмотки и выпрямителя, затем клеммы держателя щёток. Держатель извлеките.
Выкручивайте крепёжные элементы выпрямителя и корпуса и снимайте ротор с крышкой.
Открутите гайку крепящую якорь и снимите его.
Проверьте обмотки якоря на целостность и замыкание.
Далее по тому же порядку осматривайте статор, его обмотку.
Затем осмотрите диоды выпрямителя.
Тщательно осмотрите подшипники и их посадочные места, крышку с боку привода. Если подшипники требуют замены, выкрутите крепёж деталей, снимите и установите новый
Со стороны колец осмотрите крышку генератора и её прокладку, если есть дефекты, замените.

Собирается механизм в последовательности обратной разборке, как подключить генератор на УАЗ, описано выше.

Внимание! В генераторе достаточно мелких деталей, поэтому, разбирая устройство, позаботьтесь о ёмкости для их хранения. Запоминайте последовательность этапов своей работы.

Разборка генератора УАЗ проводится в приспособленном для этого помещении: боксе, просторном гараже. Процесс нужно проводить при хорошем освещении. Если вы не уверенны в своих познаниях в электронике и механике, лучше обратитесь к мастерам.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Установка генератора БАТЭ на уаз-469 с 402 двигателем

Приветствую всех читателей.

Исходные данные: УАЗ 469, тент. Двигатель ЗМЗ-402.

Вввиду старости родного 65 амеперного генератора было принято решение купить чего нибудь помощнее.

Покурив форумы с отзывами о надежности и качестве генераторов выбор пал на генератор БАТЭ 3282.3771 14В 90А. Тем более, что есть вариант исполнения под одноручейковый ремень, который и стоит на машине.

Купил в Avtoall, по причине удобства оформления и получения заказа в Москве и на момент покупки была самая низкая цена на имеющиеся в наличии.

На днях дошли руки до его установки.

Техническая часть, т.е. непосредственно установка прошла без замечаний. Все встало отлично.

А далее начались танцы с бубном:

1. Подключил генератор подав на клемму D +12В от замка зажигания. Машина отлично завелась, напряжение в сети 14,2В при включении потребителей почти не проседает. Вот оно счастье! Но при выключении зажигания был неприятно удивлен продолжающейся работой двигателя.

2. Пошел курить интернет и в первую очередь УАЗБУКУ (forum.uazbuka.ru/). Там целых 15 тем про генераторы. Нашел свой вариант схемы.

3. Поехал в ближайщий магазин, купил пару диодов 5А 50В и пару резисторов 51Ом 2Вт (50 Ом сказали не бывает).

4. Собрал по схеме, завел авто. Напряжение меньше чем было раньше примерно на 0,7-1 В. При включении всех потребителей падает до 12В. Что же это за генератор, который при мощности +25А, по сравнению с стоявшим ранее, проседает под нагрузкой сильнее.

5. Начал внимательно читать форумы УАЗБУКИ и Drive2.

Проблема оказалась достаточно распространенная, однако предлагаемые решения меня ввели в ступор:

А. Заменить регулятор напряжения на другой. Типа родной полное «Г».

Б. Поколдовать со схемой генератора и реализовать подключение внешнего РН, т.к. генератор с возбуждением вещь сама в себе.

В. Забить и ездить так.

Как-то мне все это не понравилось. Неужели производитель дурак или гонит сплошной брак?

6. Начал задавать вопросы на форуме УАЗБУКИ. В качестве основных ответов получил предположение что у меня РН бракованный или сгоревший один из диодов диодного моста. Но неужели у всех моих предшественников тоже были бракованные генераторы.

7. Начал думать над вариантом подключения без лампочки/диода, но с реализацией возможности глушения авто. И тут попалось описание подключения 90А генератора по отличной от других схеме, очень похожей на мою (в мыслях еще). Суть схемы заключается в использовании реле для преключения между питанием с нагрузкой и без.

8. Отписался на УАЗБУКЕ о находке и своих соображениях, что возможно это особенность генераторов для инжекторных двигателей. Кстати в описании у производителя так и написано «Генератор для инжекторых двигателей». А они глушаться путем отключения питания с форсунок. Поэтому остаточное напряжение на генераторе никак не позволяет машине продолжать работу.

Но дружно был объявлен полным профаном. На чем общение и закончилось.

9. На всякий случай написал письмо на сайт производителя (www.starter.by/) с просьбой прокомментировать мои соображения и выслать правильную схему подключения.

На удивление ответ получил через пару часов.

Текст сообщения:

«Здравствуйте Александр.

Направляю для сведения эл. схему подключения генератора 3282.3771 в электрооборудование автомобиля.

Сообщаю, что для отключения замка зажигания на автомобиле, в цепи клемы «D», должна быть лампочка или диод.

При их отсутствии двигатель не заглохнет, т.е. на замке зажигания будет напряжение 12В.

Прилагаемая схема была полностью идентична приведенной выше. Но явно из текста ответа следует, что лампочка/диод включается в цепь только чтобы машина глохла при выключении зажигания.

Не знаю, может я увидел только то, что хотел увидеть. Но только укрепился в своем решении модифицировать схему.

10. Итак нарисована и реализована следующая схема:

В схеме была учтена рекомендация с УАЗБУКИ в части повышения надежности источника питания, т.е. использование его от аккумулятора через реле.

В итоге получилось:

А. при включении зажигания на клемму D поступает «+» от аккумулятора. Напряжение 14,2В. Машина работает отлично!

Б. при выключении зажигания на клемму D поступает «+» с включенным в цепь диодом. Машина глохнет!

Получено также резервирование питания на обмотку возбуждения генератора: если реле не включится, то питание пойдет через «+» с диодом, что приведет к уменьшению напряжения в сети, но не полной его потери.

Заключение: Генератор установлен. Напряжение хорошее. Машина глушится при выключении зажигания. Идет испытание машины с генератором 3282.3771 и схемы подключения.

Всем спасибо!

www.avtoall.ru

Генератор УАЗа: подключение и замена

Автомобили УАЗ – это, пожалуй, самые распространенные внедорожники в нашей стране. Высочайшая ремонтопригодность, простота конструкции, надежность – все это факторы, способствующие их популярности уже многие десятилетия. К сожалению, механика, какой бы надежной она ни была, все же не вечна. В том числе и приборы электрооборудования. Отказов в их работе множество, но самый ответственный элемент – генератор электрического тока. О нем и пойдет сегодня речь.

Что такое генератор

Это устройство для преобразования вращения коленчатого вала в электрический ток. Генератор входит в состав бортовой электросети автомобиля. При работе двигателя узел подзаряжает аккумуляторную батарею и обеспечивает систему зажигания, обслуживающие системы и сам автомобиль электрическим током. Неполадок в его работе не так много. Но чтобы понять их причину, следует более подробно выяснить принцип работы этого устройства.

Как работает генератор

Конструктивно устройство повторяет обычный электродвигатель с той разницей, что ротор приводится в движение при помощи ременной передачи от шкива коленвала и своим вращением активизирует в обмотке переменный ток, который при помощи выпрямительного блока преобразуется в постоянный.

Но величина этого тока зависит от частоты вращения ротора и, соответственно, оборотов двигателя. Поэтому генератор снабжается регулятором выходного напряжения, который его стабилизирует. Механизм работает независимо от частоты вращения ротора.

Какие характеристики имеет генератор

УАЗ в заводском исполнении – довольно маломощный автомобиль. На ранних выпусках ток отдачи его генератора составлял всего 40А. Впоследствии параметр увеличился до 60А. Изменилась конструкция выпрямительного блока и регулятора напряжения. Какой имел штатный генератор УАЗ «Буханка»? Модель 452 – весьма ненадежный агрегат. О его проблемах, к счастью, можно с легкостью узнать по встроенному в приборную панель амперметру. Еще одной особенностью старого генератора является регулятор напряжения, выполненный в виде отдельного блока. При его неисправности, ввиду самовозбуждения обмотки, двигатель при выключении зажигания отказывался глохнуть.

Новые генераторы имеют другую конструкцию и, соответственно, иную схему подключения. Здесь регулятор напряжения встроен в щеткодержатель и выполнен единым блоком. Отличия касаются и приводного ремня. Старые устройства приводились узким ремнем, новые – более широким, поликлиновым. Генератор УАЗ «Патриот» имеет более мощный, с выходным током до 120А, поскольку на этом автомобиле установлено множество электрических потребителей, чего нет в предыдущих моделях.

Особенности подключения

Способов подключения устройства довольно много. Дело в том, что в зависимости от типа генератора (с внешним регулятором напряжения или встроенным) возможно разнообразное подключение. Во всех случаях подключение генератора УАЗа производится при помощи трех проводов. Это общий плюс на аккумулятор, к замку зажигания, контрольной лампе и вольтметру на приборной панели. Вариантов модернизации подключения довольно много. И все они требуют довольно серьезного знания принципов работы автомобильной электрики. В противном случае возможно как минимум короткое замыкание в выпрямительном блоке.

Ремни привода

Как уже говорилось, существует множество модификаций генераторов на УАЗ. Многие из них устанавливаются только на конкретные двигатели, в том числе и на УМЗ. По причине того, что привод ГРМ на этих двигателях цепной, шкив генератора совмещен с насосом охлаждающей жидкости и крыльчаткой радиатора. Имеет довольно большой размер ремня генератора УАЗ. Он составляет от 1030 до 1238 мм в длину.

Основная модель – 6РК1220.Кроме того, есть модификации с гидроусилителем руля. Для его насоса ставится отдельный приводной ремень меньшей длины. На автомобиле УАЗ «Патриот» привод ГРМ – ременный. Какие модификации имеет ремень генератора? УАЗ «Патриот» дизельного типа может оборудоваться различными такими элементами. На автомобилях до 2012 года – это 6РК 2100 (один ремень), после 2012-го – с двумя ремнями 6РК 1220. Выбирая подходящий элемент, надо руководствоваться инструкцией по эксплуатации, а также каталогом деталей конкретного двигателя.

Демонтаж устройства

Как проводится снятие или замена генератора? УАЗ «Буханка», как и любой другой автомобиль, время от времени тоже требует технического обслуживания или ремонта. Следует отметить, что процесс демонтажа устройства несколько отличается от такового на вазовских моделях – более длинный ремень, а то и два, а также приводящие вспомогательные агрегаты, которые усложняют работу. Перед началом операции обязательно снимается минусовая клемма аккумулятора. Далее отсоединяются все провода и клеммы от самого устройства, что вырабатывает ток.

Чтобы извлечь генератор УАЗа, требуется достать ремень ГУР (если он есть), ослабить натяжную планку генератора и снять ремень совсем. Откручиваются два болта, держащие верхнюю планку крепления. Далее отворачивается длинный болт, крепящий генератор к блоку цилиндров снизу. После этого с автомобиля успешно снимается генератор. УАЗ «Патриот» имеет некоторую особенность – в нем не нужно извлекать второй ремень, а натяжение регулируется специальным роликом. Установка устройства проводится в обратном порядке.

Возможные усовершенствования механизма

Работа генератора на автомобилях УАЗ вызывает множество вопросов и проблем. В первую очередь это касается старых конструкций и подключений. Кардинальный способ – полная замена генератора с установкой на подходящий шкив, снятый со старого устройства, или подборка нового. Ввиду того, что в наше время УАЗы используют как внедорожные машины для охоты, рыбалки или экстремальных видов спорта, на них устанавливается большое количество дополнительного электрооборудования.

Штатный генератор УАЗа не справляется с возросшей нагрузкой и требует замены отдельных частей или всего устройства в случае, например, короткого замыкания статора. Но можно доработать и старый механизм установкой дополнительных диодов в выпрямительный блок. Автомобилисты модифицируют регулятор напряжения. А если он нового образца, то устанавливают трехуровневый элемент с выносным управляющим блоком. Наилучшие результаты, конечно, дает замена на иностранный генератор (к примеру, от «Тойоты», на 120А). Доработка сводится только к замене шкива коленчатого вала.

Основные неисправности

Самая частая поломка – пробой диодов в выпрямительном блоке (т.н. «подкове»). Замене в таком случае подлежит весь блок. Также генератор УАЗа дает сбой из-за выхода из строя регулятора напряжения. Из-за этого падает напряжение в бортсети при работающем двигателе. Происходит недозарядка аккумуляторной батареи. Также в течение эксплуатации стираются щетки в щеточном узле. Здесь тоже падает напряжение в бортсети под нагрузкой. Из-за естественного износа угольных щеток они укорачиваются и хуже прижимаются к контактному кольцу во время работы.

Еще одной неисправностью является износ подшипников оси ротора. Он может быть естественным или вызванным излишним натяжением ремня генератора. В этом случае для замены подшипников (их два – передний и задний) следует их выпрессовать из посадочных гнезд и заменить на новые. Во всех случаях генератор нужно снимать с автомобиля для техобслуживания и профилактики. На долговременную и бесперебойную работу устройства влияет состояние его приводного ремня. Потертости и трещины являются признаком износа. Такой ремень подлежит срочной замене.

Заключение

Таким образом, правильная и бесперебойная работа электрооборудования автомобиля УАЗ во многом основывается на работоспособности генератора. А широкие возможности доработок регулятора напряжения и замены других элементов позволяют значительно расширить возможности системы электрооборудования и приспособить ее на потребление более высокого числа электроприборов.

fb.ru

Генератор УАЗ | электрика и электроника уаз 469, 31512, 31514, 31519

Содержание статьи:

Установка генератора 90 Амп в УАЗ 469
Перенос генератора на верх УАЗ-469 (417 Двигатель) УАЗ 3151
Замена генератора УАЗ 3962
Генератор ЗиЛ 131 в УАЗ 469

Установка генератора 90 Амп УАЗ 469

Купил съемник для подшипников и шкив снят.

Далее нарезаем провода, крепим клеммы, подсоединяем к РН.

Теперь, устанавливаем и подключаем новый генератор.

Так зачем я переделывал проводку для генератора, а не подключил к новому всё как было раньше?

Дело в том, что мой старый генератор схематично выглядел так:

Старый генератор

Новый от бычка на 90 А выглядит немного иначе:

Генератор на 90 А от Бычка

Т.к. у нас получается разные выводы щеточного узла, то и схемы подключения будут немного отличаться.

Я пользовался вот такой схемой для подключения:

Схема для подключения генератора с двухконтактным выводом от щеток

Перенос генератора на верх УАЗ-469 (417 Двигатель) УАЗ 3151

Было приобретено:

— Генератор 90А БАТЭ — 1 шт. 4300р.
— Ремень генератора Клиновой 1225/10 200р.

Старый генератор перестал держать заряд, и я решил его отремонтировать и возить как запасной, а себе купить более мощнее на 90А и поднять сразу же повыше от уровня будущей воды, чтобы прожил он у меня чуточку дольше, чем тот который постоянно плавает в воде, да и зарядка чтобы была, когда в воде по колесо стоишь…
Нашел уголок у друга, купил ремень 1225/10, купил генератор БАТЭ на 90А и вперед! Сначала снял старый генератор, проблем не стояло передо мной, разве, что немного мешалась новая волговская бочка для шноркеля. Отметил и просверлил на уголке и примерил его к двигателю, вроде все идет по плану, потом просверлил еще два отверстия на другой стороне уголка для крепления гены и собираем все в кучу и ставим на место. Думал, все получилось, но после накидывания ремня генератора, мы видим, как ремень проходит под термостатом, и он нам мешается. Пробуем на уголке пересверлить отверстия ниже на 1 см. и ничего это нам не дает — все равно задевает чуть-чуть. Потом мой товарищ сказал, это все ерунда и надо сделать нормально — выкидывай этот уголок! Взял кусок картона и ножницы и начал делать лекало для будущей детали, что-то там помял, погнул, и вот оно — произведение искусств. Обводим ее на металл, и я с болгаркой в руках приступаю к вырисовыванию из грубого и некрасивого куска металла к качественной и обработанной, чуть было не заводской, детали, хоть штамп ставь и на продажу! В качестве тюнинга добавил бы вырез сверху и конечно же покрасил бы в красный цвет, а так как времени уже было мало, довольствовались тем что есть! 🙂 Потом друг все это дело сваривает, делает ребро жесткости и дает мне обратно на высверливание четырех отверстий: 2 на двигатель, 2 на генератор. Уже через мин. 10 мы ставим все обратно и подсоединяем проводки. Планку натяжителя установил на родное место, только перевернули теперь к верху — планку пришлось немного подработать в кузне — просто погнули буквой Z, чтобы красиво стояла и ничего не задевала в подкапотном пространстве. Ну вот, все на месте, все подключено, первый запуск и все работает, отлично! водим хороводы вокруг авто 10 мин.

Творите и создавайте!

Новый гена на месте, осталось помыть подкапотное пространство

Как было — старый гена на месте

Все демонтировано

зазор нормальный — полет нормальный!

вот этот провод резался пополам и внедряли в него обычную лампочку

12V это из за лампочки, мультиметров под капотом проверяли — показывал 13.7

Замена генератора УАЗ 3962

У этого генератора регулятор напряжения уже встроен в щеточный узел самого генератора, а у меня был выносной поэтому старый регулятор напряжения открутил как лишнюю деталь и выкинул лишние провода. С установкой самого генератора проблем не возникло, так как он предназначен для уаза, а вот с проводами пришлось повозиться, так как при подключении в штатном режиме (Аккумулятор на B+, от замка зажигания на D) двигатель отказывается глохнуть (Хорошо хоть фильтр на карбюратор не успел надеть и заглушил как мотоблок, перекрыв подачу воздуха рукой). На уазбуке и вазовском форумах почитал про генераторы с самовозбуждением (у нас питается от бортсети) и попробовал зацепить через контрольную лампочку и шунт, как там было написано. Получил: поворачиваю ключ, загорается контролька, завожу двигатель, контролька гаснет, пытаюсь заглушить и вытаскиваю ключ, контролька загорается, а двигатель продолжает работать. Снова глушу как мотоблок и иду изучать просторы интернета дальше.
На просторах интернета случайно попалась какая та схема зажигания в которой я увидел, что управление на генератор идет через реле и я решил попробовать. Наконец то я достиг правильного результата. Итог: При включенными ближнем свете, противотуманными фарами, дворниками, двумя печками, доп. электропомпой и музыкой — зарядка аккумулятора в плюсе. Вот теперь уже можно думать и о люстре.
Выкладываю схему подключения генератора чтобы не наступали на мои грабли.

Генератор ЗиЛ 131 в УАЗ 469

Поскольку автомобиль уже почти восстановлен, начинаю попутную доработку (тюнинг).
Ещё летом было решено установить дополнительную печку, рацию с усилителем, музыку и ПТФки. И это только начало.
Сразу понял, что родной генератор будет работать на пределе своих возможностей даже с такими потребителями.
Решено было установить генератор на 90 А от 131 ЗиЛа. Купил генератор с рук, по «легенде» продавца он стоял на «консервированном» военном грузовике и когда машина пошла в разбор, на одометре был пробег 1000км. Ну, вероятно это правда. Износ щеток минимален, генератор не шибко грязный, осталась заводская окраска.
Установка не заняла много времени, единственное что, переточил шкив от родного генератора, удлинил натяжной «серп» и удлинил регулировочную канавку в заднем кронштейне генератора вчера поставил переточенный шкив меньшего диаметра и за это получил щедрый подарок от генератора: 17,5 вольт на холостом ходу!
Сначала подумал, что «+» не стабильный приходит на щетки, сегодня перепаял провода теперь генератор менее щедр, подарил всего 16 вольт на холостом ходу. Снял генератор снова, разобрал. Обнаружил выгоревший световой диод, ну думаю вот ОНО! Слетал в магазин за новым диодным мостом, установил, никаких изменений! Пошёл смотреть проводку и понял, где ошибся. Плюсовой провод от реле регулятора был отсоединен. Прикрутил провод на место и напряжение стабилизировалось в пределах 13.6- 13.8 В на ХХ. В общем, всю систему я установил так, что установить штатный генератор обратно можно всего лишь за 10-15 минут.
