Как проверить регулятор напряжения на ваз 2106. Реле-регулятор напряжения ваз

Реле регулятор напряжения (или просто реле напряжения) – это устройство, предназначенное для сохранения бортового напряжения сети, получаемого с генератора. Дело в том, что генератор, в силу неравномерности вращения ротора, не может обеспечить равномерное напряжение на выходе, так как оно, то возрастает, то снижается. Для поддержания заданной величины напряжения используется реле-регулятор.

Данное устройство выпускалось вначале в виде электромагнитного реле, основой которого служила катушка с сердечником и ряд небольших механизмов для замыкания, размыкания и создания определенного сопротивления в цепи. Такой вид регуляторов уже устарел и больше не производится.

На смену устаревшему типу реле, пришло электронное полупроводниковое устройство. Отличается от старого образца отсутствием каких-либо контактов, габаритами и содержимым. Кроме того, не поддается регулировкам, поэтому является одноразовым элементом.

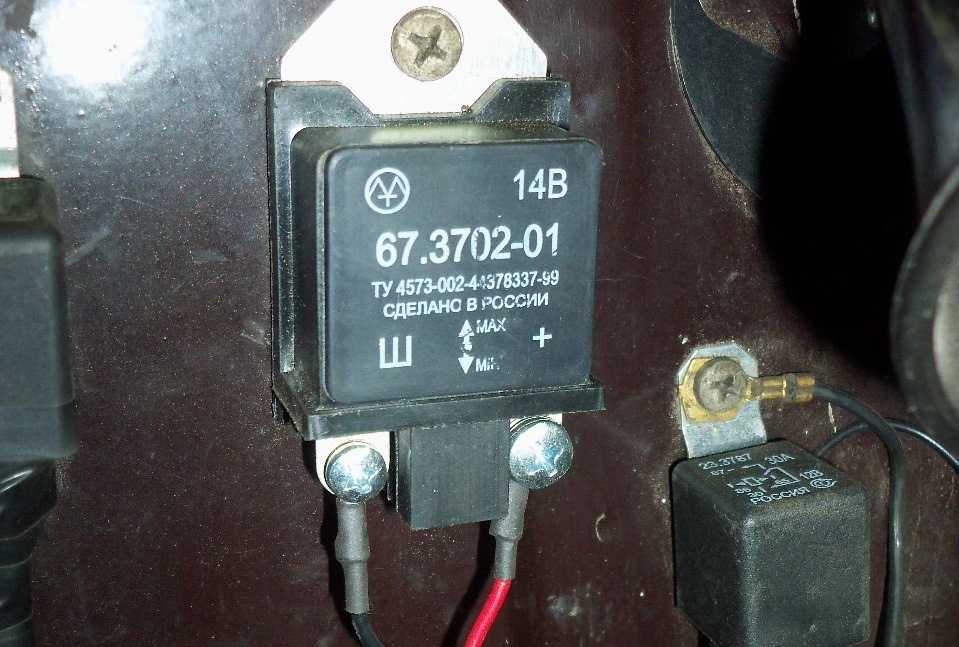

Крепление реле осуществляется при помощи шпилек и гаек на кузове автомобиля в подкапотном пространстве. Однако, современные образцы, например, на ВАЗ 2109, ВАЗ 2112, Lada Priora и Lada Kalina имеют реле напряжения, которые крепятся, непосредственно к щеткам генератора и представляют единое целое. Такие элементы в народе получили название «таблетка».

Неисправности реле напряжения и их диагностика на ВАЗ 2106

В процессе эксплуатации автомобиля в бортовой сети могут возникнуть определенные сбои, которые говорят о плохом электроснабжении аппаратуры. В первую очередь, автолюбители проверяют состояние генератора. Его снимают, разбирают, проводят диагностику и оценивают натяжение ремня. Если в процессе проверки, выясняется, что он исправен, то последним остается реле-регулятор напряжения.

Самая обычная неисправность реле-регулятор – это слишком малый или слишком большой заряд. При мало заряде, на холостых оборотах плохо работают фары, двигатель работает неустойчиво, а ситуация улучшается после добавлении оборотов коленчатому валу.

При большом заряде, многие предохранители часто перегорают, фары светят слишком ярко, а электрическая аппаратура нагревается. В обоих случаях, приступают к замерам напряжения бортовой сети.

Запустите двигатель и прогрейте его. Приложите концы вольтметра к клеммам аккумулятора. Напряжение должно составлять 13,5 – 14 вольт. Попробуйте включить фары, дворники и т п. Если напряжение падает ниже 12 вольт, то реле напряжения нуждается в замене.

Замена реле-регулятора напряжения ВАЗ 2106


Чтобы заменить реле напряжения на ВАЗ 2106, отключите клемму аккумулятора и вытащите штекера с проводами из старого реле. После этого, открутите гайки крепления и вытащите со шпилек неисправный элемент. После этого, установите новое реле и закрутите гайки. Вставьте штекера в разъемы нового реле и наденьте клемму аккумулятора.

Внимание! Ни в коем случае никогда не перемыкайте провода, идущие к реле друг с другом. При работающем двигателе это может вызвать резкий скачок напряжения, который испортит все электрические приборы автомобиля.

После установки нового элемента рекомендуется провести его проверку. Дело в том, что такие реле имеют особенность исправной работы только на одной машине. Это связано с плохим качеством сборки комплектующих деталей для наших автомобилей. Поэтому, если показания прибора снова не оправдывают ваших ожиданий, верните реле в магазин и попросите другое. Вполне возможно, что следующее реле окажется именно тем.

Помимо этого, существует, также, вероятность получения бракованного устройства. Именно поэтому, проверка реле должна проводиться обязательно.

Видео — Как поменять реле-регулятор своими руками

Каждый автомобиль оснащен устройством стабилизации напряжения. На «шестерках» устанавливают реле регулятор напряжения генератора ВАЗ 2106. Задачей прибора является поддержание уровня напряжения бортовой сети.

Напряжение генераторов зависит от следующих факторов:

  1. Частоты вращения ротора.
  2. Токовой нагрузки.
  3. Величины магнитного потока.

Достаточным условием для выработки электрической энергии является вращение ротора генератора ВАЗ 2106 в магнитном поле. Магнитный поток пересекает обмотки статора. Образуется напряжение переменного тока. Диоды генератора выпрямляют ток.

Роль электромагнита выполняет обмотка возбуждения. Она уложена в пазах вращающей части. Напряжение возбуждения поступает на нее через щеточный узел. Изменяя силу тока, проходящего через обмотку, управляют генерацией.

Регулятор напряжения ваз 2106 (РР) управляет током обмотки ротора. Блок изменяет сопротивление цепи возбуждения в зависимости от уровня напряжения сети. Генератор реагирует должным образом. Так устройство возвращает напряжение генератора к норме.

К работе блока регулировки предъявляют повышенные требования. Они обусловлены условиями работы и техническими характеристиками потребителей. Вся аппаратура, которая подключена к сети легкового транспорта, рассчитана на 12 вольт (В). Регулятор напряжения ВАЗ должен удерживать диапазон от 13,2 до 14,4 В. Этот промежуток не должен зависеть от количества оборотов ротора и амперной нагрузки.


Реле регулятор напряжения должен включаться в работу автоматически после пуска двигателя. Помимо основного назначения устройство выполняет дополнительные функции:

  • защищает генератор от перегрузок;
  • подзаряжает аккумуляторную батарею;
  • предохраняет приборы от перенапряжения.

Правильная работа РР защитит электрическое оборудование от перенапряжения. Отсутствие зарядки сократит срок жизни аккумулятора. Пониженное напряжение сети затруднит пуск холодного двигателя.

Типы конструкций

Существуют 2 вида регуляторов: старого и нового образца. Они заменяют друг друга, хотя содержат разные начинки. Старая конструкция комплектуется механическим реле. На машинах ВАЗ установлен регулятор напряжения типа РР-380. Приборы такой серии используют подвижные контакты для включения резисторов.

Данная запчасть снята из серийного производства. Сейчас подобные экземпляры встречаются редко.

Вибрационный регулятор РР-380 к тому же имеет ряд недостатков. Укажем на трудности при эксплуатации контактного варианта:

  • необходимость настройки;
  • ступенчатая регулировка;
  • периодическая зачистка контактной группы;
  • низкая надежность;
  • создает радиопомехи;
  • малый срок эксплуатации.


Сегодня на замену устаревшей модели пришли технологии на полупроводниках. Автомобили производства ВАЗ, ГАЗ, УАЗ комплектуются электронными разработками. Новшество является огромной заслугой и успехом российских производителей.

Регуляторы на базе транзисторов относят к бесконтактным реле. ВАЗ 2106 получил блок типа 121.3702. Радиодетали размещены в пластмассовом корпусе прямоугольной формы.

Диагностика устройства

Неисправность элементов цепи зарядки можно определить во время езды. При работающем двигателе смотрят на панель приборов. При падении напряжения реле зарядки включает лампочку. Сигнализация указывает на возможный отказ РР.

Чтобы проверить регулятор напряжения, необходим вольтметр. Тестер можно приобрести в магазине или взять на время у знакомого электрика. Переключатель режимов выставляют на предел 20 В. Общий провод (черный) соединяют с массой легкового авто, а красный щуп ставят на знак «+» аккумулятора.

Проверить реле регулятор можно на заведенном моторе и полностью заряженном аккумуляторе. Последовательность действий для диагностики устройства должна быть следующей:

  1. Ключом зажигания заводим двигатель.
  2. Включаем нагрузку (фары дальнего света).
  3. Прогреваем мотор в течение 15 мин.
  4. Устанавливаем частоту вращения 2,5 тыс. по тахометру.
  5. Снимаем показания тестера на клеммах батареи.

После выполнения всех пунктов проводят анализ. Если стрелка на шкале прибора установилась в пределах 14,2 В, то регулятор справляется со своей задачей. При этом напряжение не должно существенно зависеть от количества оборотов.

Отклонение показателей от нормы свидетельствует о поломке регулятора.

Запомните, что электронное реле не допускает снятия клемм с аккумулятора на заведенном двигателе. Это приводит к броску напряжения и выходу из строя электронных устройств.

Подключение блока

Перед выбраковкой устройства следует убедиться в исправности других деталей. Осмотру подлежат ремень, генератор, аккумулятор, провода. Отсутствие зарядки ВАЗ 2106 может быть вызвано ослаблением ремня. Если перед проверкой блок снимался, то следует убедиться в правильности соединения проводов.

Замена регулятора напряжения выполняется в гаражных условиях. Даже неопытный водитель сможет сделать это. Потребуется инструмент, умелые руки и немного знаний.

Открываем капот, чтобы найти выносное реле. В «Жигулях» коробка крепится ушками к левому крылу. Объект находим возле бачка с тормозной жидкостью. Некоторые реле вмонтированы в корпус генератора. В народе их называют интегралом.

Не спешите откидать проводку от клемм. Бывалые автолюбители советуют предварительно обозначить провода маркером. До регулятора напряжения ВАЗ подходят 2 провода серого и оранжевого цветов. Они крепятся к клеммам с цифрами 67 и 15. Не перепутайте провода. Серый цвет соответствует номеру 67, а оранжевый 15.

В конце проводят повторную проверку. Диагностика и замена регулятора напряжения не потребует больших усилий. Необязательно обращаться на станцию технического обслуживания. Избавьте себя от материальных затрат и ремонтируйте автомобиль сами.

На автомобилях ВАЗ 2106 применялись регуляторы напряжения двух основных типов:

  • электромагнитный РР-380 устанавливался на первые экземпляры автомобилей, но он на данный момент считается устаревшим;
  • бесконтактного типа с обозначением 121.3702. Это новый регулятор напряжения, не требующий настройки и регулировки, применялся в последние годы выпуска автомобиля ВАЗ 2106.

У реле-регуляторов только схема различная, принцип действия во многом похож, а подключение идентичное. Для замены регулятора старого образца на новый достаточно просто подключить провода к соответствующим штекерам. Но перед заменой потребуется проверка работоспособности реле-регулятора.

Виды реле-регуляторов ВАЗ

В последние годы устанавливался реле регулятор с обозначением 121.3702, который работал в симбиозе с генератором переменного тока Г-221. Но такое совершенное устройство, которое не нуждается ни в регулировках, ни в дополнительном обслуживании, применять начали с 90-х годов. Изначально автомобили шли с конвейера с вибрационным регулятором РР-380. Вот он-то нуждался и в регулировках, и в настройках, и даже в обслуживании. При работе с регулятором РР-380 нужно придерживаться простых правил.

    1. Ни в коем случае не перепутайте провода с обозначением «67» и «15». Если это произойдет, то реле-регулятор не будет функционировать, его контакты, расположенные сверху, будут накоротко замкнуты. Итог — резкое возрастание напряжения на выходной клемме генератора, закипание АКБ, выход из строя всех потребителей электроэнергии и самого регулятора напряжения ВАЗ 2106.
    2. В цепь штекера «67» не разрешается подключать конденсаторы для противодействия радиопомехам.
      Контакты в итоге работают неправильно, вследствие этого происходит их разрушение.
    3. В цепь обмотки возбуждения запрещено включать каких-либо потребителей электрической энергии. В противном случае выходное напряжение возрастает в несколько раз.
  1. Штекеры под номерами «67» и «15» нельзя замыкать между собой, так как выходное напряжение значительно возрастает и вероятность выхода из строя полупроводникового выпрямителя очень высокая.
  2. Снимать с регулятора крышку не рекомендуется, потому что в него может попасть пыль и влага, контакты начнут подгорать, загрязняться, что приведет к неправильной работе механизма. Запрещена установка прокладок, изготовленных из подручных материалов.
  3. Не ударяйте по корпусу регулятора, держите его в чистом виде.
  4. Электрические соединения массы автомобиля ВАЗ 2106 и корпуса прибора должны быть надежными, сопротивление минимальным. Если соединение слабое, то вероятность повышения напряжения весьма высокая.

Перечислены требования к старому типу реле-регуляторов ВАЗ 2106, но для бесконтактного можно применить все пункты, кроме 5. Снять крышку с бесконтактного регулятора напряжения не получится, так как у него ее нет. Поэтому при выходе из строя всего узла потребуется его полная замена, ремонт невозможен.

Проверка и замена регулятора

Перед началом диагностики состояния регулятора напряжения рекомендуется зарядить аккумуляторную батарею. Для этого снимите ее и, выкрутив заглушки всех отсеков, дайте зарядиться от сети в течение нескольких часов. Контролируйте уровень зарядки по индикатору на зарядном устройстве.

После этого установите заряженную аккумуляторную батарею на автомобиль ВАЗ 2106 и заведите двигатель. При помощи ручки подсоса установите частоту вращения коленчатого вала двигателя в интервале 2500-3000 оборотов в минуту. Все потребители электрической энергии должны быть отключены, не допускается даже работа светодиодных ходовых огней.

При помощи вольтметра с широкой шкалой (можно использовать и с цифровым индикатором) проведите замер напряжения на клеммах аккумуляторной батареи. Значение напряжения должно составлять примерно 14,2 В. Допускается отклонение в большую или меньшую сторону, но не более чем на 0,1 В. Если отклонение существенное, то реле-регулятор подлежит немедленно полной замене. Не забудьте только непосредственно перед началом диагностики убедиться в следующем:

  • ремень генератора имеет нормальное натяжение;
  • корпус регулятора ВАЗ 2106 имеет надежный контакт с кузовом автомобиля.

Если есть недочеты, то их необходимо устранить, отрегулировав натяжение ремня или затянув все гайки, которые крепят реле регулятор к кузову. Чтобы заменить регулятор напряжения ВАЗ, потребуется выполнить следующие действия:

  • со шпилек выкрутить 2 гайки;
  • пометить маркером все провода, чтобы после не спутать их;
  • отключить от регулятора напряжения провода;
  • снять старый регулятор, а на его место установить новый;
  • произвести подключение проводов согласно схеме;
  • затянуть гайки.

Работа по замене регулятора напряжения на автомобиле ВАЗ 2106 закончена, занимает она несколько минут и выполняется с минимальным количеством инструмента. Старайтесь только во время проведения ремонтных и диагностических работ случайно не перемкнуть выводы регулятора напряжения, иначе можно повредить не только его, но и штатную проводку автомобиля ВАЗ 2106.

В автомобиле ВАЗ 2106 встречаются два вида регуляторов напряжения: бесконтактный электронный редуктор и электромагнитный регулятор. Первый является более новой и популярной моделью. При поломке такого регулятора, его можно легко заменить. Второй вид регулятора является старой моделью, уже снятой с производства. Оба этих регулятора могут при необходимости заменить друг друга. Здесь даже не требуются никакие дополнительные настройки.

Как проверить регулятор напряжения?

Но прежде чем менять регулятор, нужно обязательно проверить его, так как поломка может быть связана и не с ним. Перед проверкой нужно полностью зарядить аккумулятор. Сам процесс проверки заключается в следующем:

  • Нужно завести машину и набрать около 3000 об/мин.
  • Не должно быть никаких посторонних потребителей электроэнергии.
  • Вольтметром нужно замерить напряжение с клемм аккумулятора. Норма- 14,2 В.

Если показатели сильно отклоняются от нормы, то регулятор напряжения сломался и его нужно заменить. Причины поломки могут быть в следующем:

  • Очень часто поломка происходит из-за обрыва. Местом происхождения этого обрыва может быть термокомпенсирующий резистор или обмотка.
  • Оборваться могут дополнительные резисторы или обмотка дросселя.
  • Из-за неустойчивого напряжения контакты могут подгорать, загрязняться и окисляться.


Замена регулятора напряжения ВАЗ 2106

Контакты можно попробовать аккуратно почистить с помощью бархатного надфиля, а сам регулятор промыть с помощью спирта или бензина. После этого его нужно хорошо просушить и собрать обратно.
Если данные манипуляции не помогли, то регулятор придется заменить. Сделать это можно следующим образом:

  • Отворачиваются гайки реле и снимается регулятор,
  • Чтобы не перепутать провода, их можно заранее пометить фломастером.
  • После этого провода нужно отсоединить, а регулятор заменить на новый,
  • Теперь в соответствии с отмеченными проводами поставить все на место.

После того, как установка завершена, нужно подключить аккумулятор и проверить работоспособность нового регулятора.

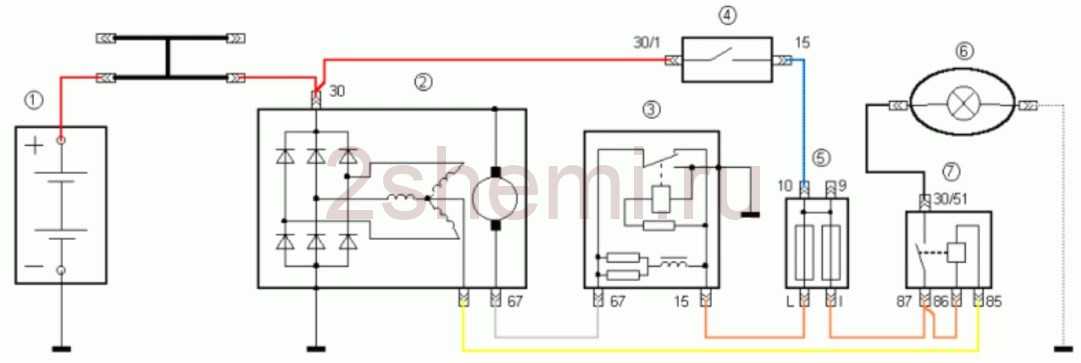

В этой статье рассмотрена схема зарядки ВАЗ 2106 (ВАЗ-2101- ВАЗ-2103, ВАЗ-2106, ВАЗ-2121 (кроме инжекторных)и их модификациях).

Схема зарядки ВАЗ 2106 состав оборудования.

Схема зарядки ВАЗ 2106 автомобилей включает в себя выносной регулятор напряжения, генератор, реле контрольной лампы зарядки и лампы контроля заряда аккумуляторной батареи, расположенной на панели приборов.

Генератор.

На автомобилях применяется генератор переменного тока со всторенным выпрямителем. Привод генератора осуществляется моноклиновым ремнём от шкива коленвала.

Реле регулятор.

Реле обеспечивает поддержание напряжения, вырабатываемое генератором в пределах 13,5 – 14,5В. и находится в подкапотном пространстве на левом крыле. На старых моделях регулятор напряжения применялся магнитоконтактного типа. Регулирование напряжения в этом реле осуществлялось за счёт замыкания и размыкания контактов электромагнитного реле при повышении и понижении напряжения. В настоящее время в качестве регулятора применяется электронное реле, которое полностью взаимозаменяемо со старым. Но применение электронного реле в отличие от контактного не допускает снятие клемм с аккумулятора на заведённом двигателе. Это может привести к резкому скачку напряжения и выходу из строя регулятора и других электронных устройств. Для проверки исправности схемы и наличия заряда необходимо использовать вольтметр.

Реле контрольной лампы.

Схема зарядки ВАЗ 2106 включает в себя р типа РС-702 обеспечивает включение и выключение сигнальной лампы на панели приборов, что свидетельствует о наличии или отсутствии заряда и исправности генератора. Расположено реле на правом крыле в подкапотном пространстве. Конструкция реле такая же, как и обыкновенного электромагнитного реле. Контакты реле нормально замкнуты, то есть контакты замкнуты при отсутствии питания на катушке. Один конец катушки которого подключается к плюсу аккумуляторной батареи через замок зажигания, а второй к выводу фазы генератора. Один из контактов реле также подключён к плюсу через замок зажигания, практически он соединён с соответствующим выводом катушки, а второй к контрольной лампе.

При включении зажигания получает питание электромагнитная катушка реле, но катушка не соединена с минусом и по этому по ней не проходит ток и якорь к сердечнику не притягивается. При этом контакты реле остаются замкнутыми, что приводит к загоранию контрольной лампы на панели приборов. При работе генератора на статорной обмотке появляется переменное напряжение. На концах катушки появится разность потенциалов, по ней начнёт протекать ток. Когда значение напряжения будет около 7,5В, силы магнитного потока электромагнита будет достаточно для притягивания якоря и размыкания контактов.

Схема зарядки ВАЗ 2106 принцип работы.

Рассмотрим работу цепи схемы зарядки ВАЗ 2106. При включении зажигания получает питание вывод 15 регулятора напряжения через предохранитель «обмотка возбуждения генератора». Потом с вывода 67 регулятора питание проступает на плюсовую щётку генератора, через обмотку возбуждения (обмотку якоря) на минусовую щётку и массу. При этом через обмотку якоря будет протекать электрический ток. В обмотке появится магнитное поле, которое намагничивает обкладки якоря с зубцами. При вращении якоря зубцы вращаются внутри статорной обмотки наводя в ней переменное магнитное поле и что приводит к появлению переменного тока. Как найти неисправность написано в следующей статье

Регулятор напряжения генератора ВАЗ 2106: конструкция

Каждый автомобиль оснащен устройством стабилизации напряжения. На «шестерках» устанавливают реле регулятор напряжения генератора ВАЗ 2106. Задачей прибора является поддержание уровня напряжения бортовой сети.

Содержание

  • 1 Назначение устройства
  • 2 Типы конструкций
  • 3 Диагностика устройства
  • 4 Подключение блока

Назначение устройства

Напряжение генераторов зависит от следующих факторов:

  1. Частоты вращения ротора.
  2. Токовой нагрузки.
  3. Величины магнитного потока.

Достаточным условием для выработки электрической энергии является вращение ротора генератора ВАЗ 2106 в магнитном поле. Магнитный поток пересекает обмотки статора. Образуется напряжение переменного тока. Диоды генератора выпрямляют ток.

Роль электромагнита выполняет обмотка возбуждения. Она уложена в пазах вращающей части. Напряжение возбуждения поступает на нее через щеточный узел. Изменяя силу тока, проходящего через обмотку, управляют генерацией.

Регулятор напряжения ваз 2106 (РР) управляет током обмотки ротора. Блок изменяет сопротивление цепи возбуждения в зависимости от уровня напряжения сети. Генератор реагирует должным образом. Так устройство возвращает напряжение генератора к норме.

К работе блока регулировки предъявляют повышенные требования. Они обусловлены условиями работы и техническими характеристиками потребителей. Вся аппаратура, которая подключена к сети легкового транспорта, рассчитана на 12 вольт (В). Регулятор напряжения ВАЗ должен удерживать диапазон от 13,2 до 14,4 В. Этот промежуток не должен зависеть от количества оборотов ротора и амперной нагрузки.

Реле регулятор напряжения должен включаться в работу автоматически после пуска двигателя. Помимо основного назначения устройство выполняет дополнительные функции:

  • защищает генератор от перегрузок;
  • подзаряжает аккумуляторную батарею;
  • предохраняет приборы от перенапряжения.

Правильная работа РР защитит электрическое оборудование от перенапряжения. Отсутствие зарядки сократит срок жизни аккумулятора. Пониженное напряжение сети затруднит пуск холодного двигателя.

Типы конструкций

Существуют 2 вида регуляторов: старого и нового образца. Они заменяют друг друга, хотя содержат разные начинки. Старая конструкция комплектуется механическим реле. На машинах ВАЗ установлен регулятор напряжения типа РР-380. Приборы такой серии используют подвижные контакты для включения резисторов.

Данная запчасть снята из серийного производства. Сейчас подобные экземпляры встречаются редко. Вибрационный регулятор РР-380 к тому же имеет ряд недостатков. Укажем на трудности при эксплуатации контактного варианта:

  • необходимость настройки;
  • ступенчатая регулировка;
  • периодическая зачистка контактной группы;
  • низкая надежность;
  • создает радиопомехи;
  • малый срок эксплуатации.

Сегодня на замену устаревшей модели пришли технологии на полупроводниках. Автомобили производства ВАЗ, ГАЗ, УАЗ комплектуются электронными разработками. Новшество является огромной заслугой и успехом российских производителей.

Регуляторы на базе транзисторов относят к бесконтактным реле. ВАЗ 2106 получил блок типа 121.3702. Радиодетали размещены в пластмассовом корпусе прямоугольной формы.

Диагностика устройства

Неисправность элементов цепи зарядки можно определить во время езды. При работающем двигателе смотрят на панель приборов. При падении напряжения реле зарядки включает лампочку. Сигнализация указывает на возможный отказ РР.

Чтобы проверить регулятор напряжения, необходим вольтметр. Тестер можно приобрести в магазине или взять на время у знакомого электрика. Переключатель режимов выставляют на предел 20 В. Общий провод (черный) соединяют с массой легкового авто, а красный щуп ставят на знак «+» аккумулятора.

Проверить реле регулятор можно на заведенном моторе и полностью заряженном аккумуляторе. Последовательность действий для диагностики устройства должна быть следующей:

  1. Ключом зажигания заводим двигатель.
  2. Включаем нагрузку (фары дальнего света).
  3. Прогреваем мотор в течение 15 мин.
  4. Устанавливаем частоту вращения 2,5 тыс. по тахометру.
  5. Снимаем показания тестера на клеммах батареи.

После выполнения всех пунктов проводят анализ. Если стрелка на шкале прибора установилась в пределах 14,2 В, то регулятор справляется со своей задачей. При этом напряжение не должно существенно зависеть от количества оборотов.

Отклонение показателей от нормы свидетельствует о поломке регулятора.

Запомните, что электронное реле не допускает снятия клемм с аккумулятора на заведенном двигателе. Это приводит к броску напряжения и выходу из строя электронных устройств.

Подключение блока

Перед выбраковкой устройства следует убедиться в исправности других деталей. Осмотру подлежат ремень, генератор, аккумулятор, провода. Отсутствие зарядки ВАЗ 2106 может быть вызвано ослаблением ремня. Если перед проверкой блок снимался, то следует убедиться в правильности соединения проводов.

Замена регулятора напряжения выполняется в гаражных условиях. Даже неопытный водитель сможет сделать это. Потребуется инструмент, умелые руки и немного знаний.

Открываем капот, чтобы найти выносное реле. В «Жигулях» коробка крепится ушками к левому крылу. Объект находим возле бачка с тормозной жидкостью. Некоторые реле вмонтированы в корпус генератора. В народе их называют интегралом.

Не спешите откидать проводку от клемм. Бывалые автолюбители советуют предварительно обозначить провода маркером. До регулятора напряжения ВАЗ подходят 2 провода серого и оранжевого цветов. Они крепятся к клеммам с цифрами 67 и 15. Не перепутайте провода. Серый цвет соответствует номеру 67, а оранжевый 15.

В конце проводят повторную проверку. Диагностика и замена регулятора напряжения не потребует больших усилий. Необязательно обращаться на станцию технического обслуживания. Избавьте себя от материальных затрат и ремонтируйте автомобиль сами.

Реле зарядки ВАЗ-2106: особенности и диагностика

Что такое реле зарядки

Вся система электрооборудования питается от двух источников:

  1. Аккумуляторной батареи – при остановленном двигателе. Именно от АКБ подается питание на обмотки стартера в момент запуска двигателя.
  2. Генераторной установки – она предназначена для питания всех потребителей при запущенном двигателе. Но первостепенная задача – это восстановление уровня заряда аккумулятора, так как после запуска он теряет емкость, причем значительно.

Величина напряжения аккумулятора всегда одинакова – может только уменьшаться, если не будет производиться зарядка.

А вот генератор автомобиля может вырабатывать напряжение в интервале 10-30 Вольт. Это большой диапазон, система электрооборудования не сможет справиться с такими перепадами. Именно реле зарядки ВАЗ-2106 позволяет стабилизировать напряжение, не допускает перенапряжения.

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Если аккумулятор вашего Ваз 2107 разряжается, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить «кто виноват» можно очень просто, даже без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования

Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

1) Включите зажигание не включая стартера и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К.- переходим к пункту 2

Горит лампа контроля зарядки аккумулятора

Положение стрелки вольтметра до запуска двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Проверьте предохранитель №10 в монтажном блоке. 99% он окажется перегоревшим. При этом все остальные лампы на панели приборов тоже окажутся обесточенными. Замените его точно таким же и повторите проверку. Ели предохранитель сгорел снова, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединились ли провода от генератора, не перетерлась ли где-то изоляция и т.д. Найти причину поможет схема 3 вот по этой ссылке

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, не отцепился ли провод с клеммы «61». Если там все в норме, нужно проверить есть ли на этом проводе «плюс» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма «61» генератора Ваз-2107

Если «плюс» есть— проверяем «таблетку» (она же «шоколадка») и генератор.

«Плюса» нет— придется снять панель приборов и проверить лампу. Перегоревшую замените. Как снять панель смотрите видео

2) Запускаем двигатель. Контрольная лампа должна погаснуть, стрелка вольтметра переходит в зеленый сектор и находится от середины до правого края (фото). Если все так, то скорее всего, генератор работает нормально.

Вольтметр показывает нормальное напряжение (зарядка есть)

Лампа продолжает гореть или слегка тускнеет

Если дать газу- гаснет на высоких оборотах и снова светиться при их уменьшении. Стрелка вольтметра в белом секторе и уходит на край зеленого при повышении оборотов. Вывод- генератор неисправен. Тот же вывод, если лампа продолжает гореть на любых оборотах, а стрелка вольтметра в белом секторе и даже уходит в красный.

Напряжение слишком низкое (двигатель работает). Слабая зарядка

3) Если генератор вроде бы работает, но аккумулятор постепенно разряжается выполним еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив минусовую клемму аккумулятора, снимаем ее. Работающий на холостом ходу двигатель (обороты примерно 900) заглохнуть не должен. Если двигатель остановился, ставим клемму на место и заводим снова. Удерживая обороты 1200-1500 снимаем клемму снова. Двигатель снова заглох? Тогда выключаем фары, оставляем вентилятор отопителя включенным повторяем тест. Теперь двигатель с отключенной от аккумулятора минусовой клеммой продолжает работать. Вывод- генератор работает, но требуемый ток не выдает, нужно его ремонтировать.

Обратите внимание! При такой проверке лучше и безопаснее работать вдвоем. Нельзя отключать клемму аккумулятора не включив хотя бы вентилятор отопителя или другую нагрузку. Скачок напряжения в момент отключения может «сжечь» электронные элементы систем зажигания. Особенно осторожно нужно действовать на автомобиле с инжекторным двигателем.

Конструкция генератора

В любом автомобиле, в том числе и в отечественной «шестерке», генератор состоит из таких узлов:

  1. Статор – это неподвижная часть, она крепится при помощи резьбовых соединений к кронштейнам на блоке двигателя. На статоре имеется обмотка (силовая), состоящая из трех равных частей – вырабатывается на ней переменное трехфазное напряжение.
  2. Ротор (якорь) – это вращающийся элемент, на нем имеется обмотка и два контактных кольца. Приводится в движение ременной передачей от коленчатого вала.
  3. Спереди и сзади на ротор устанавливаются крышки. Чтобы вращение было максимально плавным и свободным, используются подшипники.
  4. Шкив предназначен для передачи вращения на ротор. Устанавливается на нем же, посредством шпонки удерживается от проворачивания.
  5. Щетки позволяют передать напряжение на обмотку вращающегося ротора. Схема реле зарядки ВАЗ-2106 содержит также лампу, расположенную в приборной панели. Обратите внимание на то, что при ее сгорании происходит прекращение подачи напряжения на обмотку возбуждения.
  6. Полупроводниковые диоды выпрямляют трехфазное переменное напряжение. На выходе появляется постоянное однополярное.

Реле зарядки на ВАЗ-2106, в отличие от большинства других автомобилей, устанавливается на кузове, а не в корпусе генератора. На многих современных машинах регулятор напряжения и щеточный узел совмещены в одном корпусе.

Схема подключения генератора Ваз 2106

Генератор в любом автомобиле — основа электрической схемы, и без его нормальной работы эксплуатация автомобиля практически невозможна. ВАЗ 2106 оборудован надежным и мощным генератором, мощности которого вполне хватает для обеспечения потребности в электричестве любого штатного устройства.

Схема подключения генератора ВАЗ 2106

Если не перегружать генератор шестерки, то он способен отъездить с вами очень долго. Главное вовремя проводить профилактику, следить за натяжением ремня и менять щетки. Об этом мы поговорим позже, а пока познакомимся со схемой подключения генератора и его взаимосвязью с другими элементами электрооборудования ВАЗ 2106.

Обслуживание генератора ВАЗ 2106

Генератор автомобиля ВАЗ 2106 представляет собой электромеханическую машину для преобразования механической энергии в электрическую. Обслуживание его не требует много усилий, но если относиться к генератору внимательно, то он прослужит очень долго и не даст повода для разрядки АКБ и выхода ее из строя.

Обслуживание генератора заключается в периодической проверке натяжения приводного ремня. Это необходимо для того, чтобы обеспечить генератору стабильные обороты, при которых он может вырабатывать необходимых 13-14 вольт. Если генератор не сможет отдавать напряжение нужного номинала для зарядки АКБ, то она быстро выйдет из строя, поскольку будет работать в аварийном режиме. В том случае, если ремень привода генератора будет перетянут, то это может повлечь за собой разрушение переднего подшипника генератора, также возможно разрушение самого ремня.

Щетки генератора не требуют периодического обслуживания, поскольку об их неисправности говорит падение зарядного напряжения. При случае нужно просто контролировать из состояние визуально и не допускать критического износа. Они должны свободно перемещаться в щеткодержателе без усилий и перекосов.

Реле контрольной лампы заряда аккумулятора

Это реле входит в обязательную комплектацию схемы подключения генератора автомобиля ВАЗ 2106. Реле служит для того, чтобы подавать сигнал водителю о том, что напряжение зарядки, создаваемое генератором, ниже 12 вольт. Реле выполнено по такому же типу, как и все электромагнитные реле. Подключается устройство к клемме 30 генератора, и к замку зажигания через блок плавких предохранителей. На схеме оно обозначено позицией 8. Как только напряжение бортовой сети опускается ниже уровня 12 вольт, контакты реле размыкаются, и лампа загорается.

В первую очередь, при диагностике неисправностей цепей генератора, следует проверять целостность плавкого предохранителя, который обозначен на схеме и в колодке предохранителей цифрой 9. Также возможен выход из строя самой лампы, но это легко проверить, установив уровень зарядного тока при помощи бортового амперметра.

Работа цепи зарядки АКБ

Схема зарядки аккумуляторной батареи устроена следующим образом. При включенном зажигании на вывод реле-регулятора напряжения 15 подается импульс через предохранитель, который показан на схеме. Напряжение проходит через реле и подается на на положительную щетку генератора, которая передает напряжение на обмотку возбуждения, затем на отрицательную щетку, а потом выводится на массу.

После замыкания реле контрольной лампы, когда напряжение в бортовой сети достигло нормального значения и генератор начал выработку тока нужного номинала, контрольная лампа тухнет, и электрическая схема начинает работу в штатном режиме. При падении напряжения зарядки, тока для удержания контактов в замкнутом состоянии недостаточно, они размыкаются, а лампа разрядки начинает гореть.

Признаки неправильной работы генератора

Первыми признаками неправильной работы генератора может стать периодическое включение лампы контрольной лампы зарядки. Это может происходить по нескольким причинам, но проверять следует, начиная с предохранителей. В случае, если предохранители находятся в рабочем состоянии, то за ними необходимо проверять реле-регулятор и реле контрольной лампы

Только после этого следует обращать внимание на генератор. Основными неисправностями генератора ВАЗ 2106 являются:

  • выход из строя щеток генератора;
  • некорректная работа диодного моста;
  • отсутствие или недостаточно плотный контакт на входе или выходе
  • генератора;
  • ослабление натяжения ремня привода генератора.

Таким образом, используя приведенную схему, можно установить неисправность в цепи зарядки АКБ или любую другую неисправность, связанную с генератором автомобиля ВАЗ 2106. Следите за контрольными лампами, и удачи на дорогах!

Для чего нужен регулятор напряжения

Основная функция реле зарядки аккумулятора на ВАЗ-2106 – это предотвратить появление скачков напряжения на выходе генераторной установки. Но вот стабилизировать большой ток оказывается не так уж и просто – для этого нужно применять очень массивные элементы. Если в слаботочных цепях можно обойтись установкой стабилитрона, то при токе 50-60 Ампер сделать это проблематично. Но выход есть – можно стабилизировать напряжение, поступающее на роторную обмотку возбуждения.

Если обратиться к школьному курсу физики, то можно узнать, что значение напряжения на выходе генератора полностью зависит от двух параметров – скорости движения и величины магнитного поля. Другими словами, необходимо, чтобы скорость вращения ротора или величина магнитного поля были постоянны. Только в этом случае на выходе генератора напряжение не будет изменяться. Но невозможно без применения специальных средств поддерживать обороты ротора на одном уровне, остается одно – стабилизировать напряжение питания обмотки возбуждения.

Назначение реле-регулятора напряжения на ВАЗ 2106

Как известно, система электроснабжения ВАЗ 2106 состоит из двух важнейших элементов: аккумулятора и генератора переменного тока. В генератор вмонтирован диодный мост, который автомобилисты по старинке называют выпрямительным блоком. Его задача — преобразовывать переменный ток в постоянный. А для того чтобы напряжение этого тока было стабильным, не зависело от скорости вращения генератора и сильно не «плавало», применяется устройство, называемое реле-регулятором напряжения генератора.

Этот прибор обеспечивает постоянное напряжение во всей бортовой сети ВАЗ 2106. Если реле-регулятора не будет, напряжение будет скачкообразно отклоняться от среднего значения в 12 вольт, причём «плавать» оно может в очень широком диапазоне — от 9 до 32 вольт. А поскольку все потребители энергии на борту ВАЗ 2106 рассчитаны на работу под напряжением в 12 вольт, то без должного регулирования питающего напряжения они просто перегорят.

Конструкция реле-регулятора

На самых первых ВАЗ 2106 устанавливались контактные регуляторы. Увидеть такое устройство сегодня практически невозможно, поскольку оно безнадёжно устарело, а ему на смену пришёл регулятор электронный. Но для знакомства с этим устройством нам придётся рассмотреть именно контактный внешний регулятор, так как на его примере конструкция раскрывается наиболее полно.

Итак, основным элементом такого регулятора является обмотка из латунной проволоки (примерно 1200 витков) с медным сердечником внутри. Сопротивление у этой обмотки постоянное, и составляет 16 Ом. Кроме того, в конструкции регулятора имеется система вольфрамовых контактов, регулировочная пластинка и магнитный шунт. А ещё есть система резисторов, способ соединения которых может меняться в зависимости от требуемого напряжения. Наибольшее сопротивление, которое могут выдать эти резисторы, составляет 75 Ом. Вся эта система находится в прямоугольном корпусе из текстолита с выведенными наружу контактными площадками для подключения проводки.

Контактные регуляторы

До сих пор можно встретить автомобили, на которых установлены механические регуляторы напряжения. Они крайне несовершенны, обладают массой недостатков, но владельцы таких машин уверены в том, что «старое всегда лучше». И каждые три дня лезут под капот, чтобы производить корректировку зазора, чистку контактов. Но на примере контактных систем удобно рассматривать принцип действия регуляторов в целом. Суть протекающих процессов в полупроводниковых и механических немного схожа.

В основе конструкции находится обмотка – она намагничивает металлический сердечник. Обмотка состоит из 1300 витков тонкого провода. При диагностике такого реле нужно знать, что сопротивление этой катушки 17 Ом. Контакты изготавливаются из вольфрама. Присутствует в конструкции шунт и регулировочная пластина. Также имеется несколько пружин и резисторов, коммутация последних производится механическими контактами.

Электронные регуляторы напряжения

Произведено подключение реле зарядки ВАЗ-2106 к обмотке возбуждения генератора. И независимо от того, электронная или механическая система используется, назначение у нее одно – поддерживать напряжение на уровне 13,6 Вольт. Электронные устройства стабильнее механических и не требуют частого вмешательства – в них нет механических контактов, которые подгорают иногда.

Один минус – при использовании реле и щеток, заключенных в один корпус, менять придется сразу два узла. Но существуют регуляторы, которые закрепляются отдельно от щеточного узла.

Как проверять регулятор

О том, как проверить реле зарядки ВАЗ-2106, должен знать каждый автомобилист. Главные условия:

  1. Через устройство должно проходить напряжение, величина которого менее 14 Вольт. Для диагностики подключают к нему питание от аккумулятора автомобиля.
  2. Если напряжение свыше 14 Вольт, то оно не должно проходить через регулятор. Для проверки по схеме производится соединение элементов, а в качестве питания используется аккумулятор автомобиля и, например, две батарейки типа АА, соединенные с ним последовательно.

Главный признак того, что реле зарядки ВАЗ-2106 вышел из строя – напряжение на клеммах аккумуляторной батареи ниже 13,6 Вольт.

Регулятор напряжения генератора ВАЗ 2106: диагностика и конструкция

4.1/5 — (69 голосов)

Речь пойдет про регулятор напряжения. В каждом автомобиле, даже в ВАЗ 2106, самой сложной по конструкции является система электроснабжения. От того, насколько она качественно функционирует, зависит работа всех электроприемников в автомобиле. Состоит система электроснабжения из двух источников питания — генератора переменного тока и аккумуляторной батареи.

Внутри генератора произведена установка выпрямительного блока, он состоит из проводниковых диодов, которые преобразуют переменное трехфазное напряжение в постоянное. Для стабилизации напряжения на выходе устройства применяется реле-регулятор. О нем и будет рассказано в этой статье.

Содержание

  1. Назначение регулятора напряжения
  2. Конструкция контактных реле регуляторов
  3. Как работает механический регулятор напряжения
  4. Конструкция электронного регулятора напряжения
  5. Проведение диагностики регулятора напряжения

Назначение регулятора напряжения

Цель использования данного устройства заключается в том, чтобы максимально стабилизировать напряжение во всей электросети автомобиля. Если произвести питание обмотки возбуждения генератора без регулятора, то на выходе будет напряжение колебаться в очень широком диапазоне. Если конкретнее, то значение его будет изменяться в диапазоне от 10 до 30 Вольт.

А если все электроприемники рассчитаны на работу под напряжением 12 Вольт, то можно сделать вывод о том, что они придут в негодность моментально. Возрастает вероятность того, что электропроводка начнет плавиться. Также полупроводниковые диоды запросто могут не выдержать возросшей нагрузки. Чтобы не допустить этого, используются реле-регуляторы напряжения. О том, какие конструкции бывают, будет рассказано ниже.

Конструкция контактных реле регуляторов

Еще лет 20-25 назад на автомобилях ВАЗ 2106 устанавливались реле-регуляторы контактного типа. На сегодняшний день они являются устаревшими. В автомобильных генераторах используются исключительно электронные устройства. Но чтобы понять принцип работы, нужно рассмотреть и контактные системы. Основа такого механизма — это обмотка, которая производит намагничивание сердечника из металла. Обмотка содержит около 1300 витков медного провода.

Если вы проводите диагностику этой обмотки, то необходимо знать, что ее сопротивление составляет 17 Ом. Если при диагностике выяснилось, что это значение намного отличается от эталонного, то имеется либо межвитковое замыкание, либо на корпус устройства. В конструкции имеются также контакты, изготовленные из вольфрама. Специальной конструкции магнитный шунт, пластина, предназначенная для совершения регулировок.

Кронштейн, подвеска, небольшие пружины, регулировочные винты на пластине с клеммами. Но самое основное в конструкции — это сопротивления (постоянные резисторы). В регуляторе производится коммутация этих резисторов. В зависимости от напряжения на выходе генератора, изменяется схема их соединения. Максимальное значение сопротивления в цепи составляет 80 Ом.

Как работает механический регулятор напряжения

А теперь давайте рассмотрим принцип действия регулятора механического типа. Когда вы заводите двигатель, начинает вращаться ротор генератора. Если частота вращения не превышает двух тысяч оборотов в минуту, то на выходе генератора напряжение стабильное. Оно не превышает значения в 14,8 Вольт. При такой работе двигателя и генератора регулятор не функционирует, пропускает ток на обмотку возбуждения. Но стоит только повысить частоту вращения коленчатого вала, вступает в работу реле-регулятор.

При этом обмотка, соединенные с щетками, моментально отзывается на превышение напряжения на выходной клемме генераторной установки. Обмотка намагничивается сердечник и притягивает к себе якорь. При этом размыкаются контакты. И если при функционировании на малых оборотах в цепь был подключен лишь один резистор, то во время превышения задействуются все три. При этом уменьшается напряжение, подаваемое на обмотку возбуждения генератора ВАЗ 2106.

Конструкция электронного регулятора напряжения

Механические давно ушли в прошлое, на данный момент в автомобильных генераторах можно встретить только лишь бесконтактные конструкции реле-регуляторов напряжения. Их преимущество очевидно. Ресурс у них намного больше, нежели у механических, так как нет подвижных контактов, которые постоянно находятся в движении. Отсюда можно сделать вывод о том, что реле-регуляторы электронного типа обладают большей надежностью. Используются такие системы на всех современных автомобилях.

Если разобрать регулятор напряжения, то можно увидеть либо небольшую плату, на которой находятся тиристоры и стабилитроны, производящие регулировку напряжения, либо же цельный кристалл полупроводника, на котором выполнена вся конструкция. Функции у электронного устройства точно такие же, как и описано выше механического регулятора. На автомобилях ВАЗ 2108 и более новых регулятор напряжения конструктивно совмещен с щеточным механизмом.

На ВАЗ 2106 он устанавливается отдельно от щеточного узла в подкапотном пространстве. Недостаток электронных систем один — их нельзя отремонтировать. Если вдруг произошел какой-либо сбой, сгорел реле-регулятор, потребуется его заменять новым. Но чтобы удостовериться в том, что действительно это устройство вышло из строя, осуществляется его диагностика на ВАЗ 2106.

Проведение диагностики регулятора напряжения

Проверить его можно несколькими способами. Заведите двигатель, дайте ему поработать, чтобы температура его достигла рабочего значения. Включаете ближний свет фар, противотуманные (если есть). Вооружаетесь мультиметром и производите замер напряжения на аккумуляторной батарее. Максимальное значение должно быть 14,8 Вольт. Если вы наблюдаете превышение этого значения, то нужно менять реле-регулятор напряжения. Это самый простой способ диагностики устройства.

Немного сложнее будет тот, при котором нужно снимать регулятор с генератора. Правда, для этого необходимо сделать очень мало действий. Крестовой отверткой выкручиваете два болта, отсоединяете провод и снимаете устройство вместе с щеточным узлом. Таким образом снимается регулятор напряжения на автомобилях ВАЗ 2108 и аналогичных моделей. Если же установлен он в подкапотном пространстве, как на ВАЗ 2106, то снимать его намного удобнее.

Для диагностики вам потребуется обычная лампочка, рассчитанная на работу от 12 Вольт. Желательно, чтобы ее мощность была не более трех Ватт. У регулятора есть два вывода, обозначенные русскими буквами «Б» и «В». С их помощью производится питание устройства от источника постоянного тока. Между контактами, которые идут к щеточному механизму, включается лампочка.

Если на выходе источника питания не более 14 Вольт, то лампочка должна гореть. В том случае, если повышается свыше 15 Вольт, лампа должна гаснуть. Если в обоих случаях лампочка горит, либо вовсе не загорается, то имеет место быть разрушение полупроводниковых элементов. Тогда поможет только полная замена регулятора.

Характеристика реле зарядки для «шестерки» ВАЗ-2106, возможные неисправности

В этой статье мы выясним, почему нет зарядки батареи на ВАЗ 2106, рассмотрим причины, которые могут вызывать эту проблему, и попробуем их самостоятельно устранить. Основные проблемы

Содержание

Нет зарядки.

Износ щеток генератора

При недостаточной длине щеток генератора ВАЗ 2106 зарядка может быть недостаточной. Ну или же ее не будет совсем. Для того, чтобы проверить состояние этих деталей, необходимо снять щетки с генератора и произвести их замену. Естественно, в случае необходимости. Напомню, что остаточная длина щеток должна составлять не менее 12 мм. Если при измерении выяснилось, что она недостаточная, то это повод для замены данной детали.

Основные проблемы

Для начала перечислим причины отсутствия зарядки АКБ на ВАЗ 2106:

  • изношен или ослаблен приводной ремень генератора;
  • неисправна проводка или соединительные колодки;
  • плохой контакт реле-регулятора с кузовом;
  • неисправность генератора:
    • износ щеток;
    • пробит диодный мост;
    • повреждены обмотки статора или ротора;
  • сгорел предохранитель цепи возбуждения;
  • неисправен реле-регулятор;
  • неисправен замок зажигания.

Причин, как мы видим, довольно много. Для того чтобы выяснить, почему нет зарядки аккумулятора, придется проверить все вышеперечисленные вероятности. Но прежде разберемся с электрической схемой бортовой сети, отвечающей за подзарядку АКБ.

Видео «Как правильно прозвонить проводку»

Инструкция и рекомендации касательно прозвонки проводки автомобиля приведены на видео (автор — канал Радиолюбитель TV).

Как заменить реле лампы заряда аккумуляторной батареи на ВАЗ 2101-ВАЗ 2106?

Снятие:
В реле снятия нет ничего сложного, видите на фото ниже красными стрелками винты указаны, вот их выверните и под одним винтом ещё проводок находиться, его тоже аккуратно отсоедините после того как винты будут вывернуты и по необходимости, от ржавчины или же ещё от чего либо зачистите его аккуратно шкуркой, так же синими стрелками указаны провода которые подсоединяются к реле, самое главное запомните раз и на всегда, перед тем как начать отсоединять провода промаркируйте какой куда подходит при помощи маркера, или же всё на телефон снимите и в обратной последовательности каждый провод на своё место подсоедините, а иначе реле просто работать не будет и лампа постоянно у вас будет гореть.

Установка:
Вся установка в обратном порядке происходит, кстати если провода у вас отсоединились довольно легко, то сдвиньте резиновые наконечники вдоль их и подожмите сами клеммы немного плоскогубцами, чтобы провода лучше держались.

Дополнительный видео-ролик:
Если хотите узнать как разобрать это реле и как его проверить на исправность, тогда просмотрите видео-ролик который расположен ниже:

Выход из строя диодного моста генератора

Перегорание одного или нескольких диодов выпрямительного блока, также может быть причиной слабой зарядки аккумулятора. Из личного опыта могу вспомнить несколько случаев, когда при перегорании всего одного диода зарядка была недостаточной. Со временем аккумулятор приходилось подзаряжать, так как генератор не мог это делать полноценно. Чтобы точно определить, в этом ли причина, можно провести диагностику диодного моста. И в случае определения неисправности произвести его замену.

Схема электропроводки

Участок схемы, который нас интересует, на ВАЗ 2106 не особо сложен, и разобраться в нем не составит большого труда. Для этого достаточно иметь начальные знания по электротехнике.

Электрическая схема подзарядки АКБ на ВАЗ 2106

На рисунке цифрами обозначены:

  • 1 – аккумуляторная батарея;
  • 2 – генератор;
  • 3 – реле-регулятор;
  • 4 – замок зажигания;
  • 5 – монтажный блок;
  • 6 – контрольная лампа зарядки АКБ;
  • 7 – реле контрольной лампы.

Разберемся, как работает эта схема. После включения зажигания напряжение +12 В с аккумуляторной батареи через предохранитель F10 монтажного блока поступает на реле-регулятор, отвечающий за стабилизацию выходного напряжения. Далее с реле оно идет на обмотку возбуждения, которая расположена на роторе и питается через щетки. Второй вывод обмотки соединен с кузовом автомобиля, являющийся минусовым проводом.

Переменное напряжение, вырабатываемое генератором, выпрямляется трехфазным диодным мостом и поступает в бортовую сеть. Величина этого напряжения находится в диапазоне 13.5-14.5 В. Если оно становится слишком высоким, срабатывает реле-регулятор и снижает напряжение на обмотке возбуждения. Соответственно, уменьшается и напряжение, вырабатываемое генератором.

Узел контроля зарядки, собранный на реле и лампе, подключен к отдельному выводу генератора. Пока на этом выводе есть напряжение, реле включено, а лампочка, подключенная к нормально замкнутым контактам этого реле, погашена. Как только напряжение пропадает – генератор не работает, реле отпускает и зажигает лампу «Нет зарядки аккумулятора», расположенную на приборной панели.

Аварийная лампа «Нет зарядки АКБ»

Важно! Пока двигатель не запущен, но зажигание включено, аварийная лампа будет гореть – ведь генератор не работает. Это нормально. Если все в порядке, после пуска двигателя она погаснет.

Теория вопроса

Во время движения автомобиля севшая АКБ получает напряжение заряда 13,6 до 14,2 В. Для правильной и стабильной работы всех систем в машине эти напряжения должны поддерживаться, пока двигатель не запустится и коленчатый вал не будет вращаться. Вместе с мотором крутящий момент через приводной ремень подается и на генератор. В этот момент вырабатывается такое количество энергии, которого будет достаточно для стабильного функционирования всех систем и для поддержания заряда на аккумуляторе.

ДВС может работать в разных режимах. Вместе с этим меняется число оборотов на коленвале. Также меняется и количество оборотов шкива, это ведет к росту напряжения, производимого генератором. Чтобы поддерживать в бортовой сети уровень в 13,6-14,6 В, в цепи возбуждения имеется специально реле. Оно регулирует уровень напряжений. Когда рост превысит нормальное значение, тогда ток, подающийся к обмотке, будет снижаться. Вместе с этим уменьшается и сила намагничивания ротора. Это ведет к снижению напряжений на выходе.

Если генератор не дает зарядки, то в большинстве случае причины нужно искать в цепях возбуждения, а также в схемах выходного напряжения от генератора к батарее. Но не всегда это так. Иногда неполадки связаны с самим генератором.

Когда водитель поворачивает ключ в замке, одновременно с этим запускается и реле в системе зажигания. «Плюс» протекает через реле и предохранитель в монтажном блоке. Далее напряжение проходит по бортовой сети, попадая на лампу заряда аккумулятора и на датчики заряда. Затем оно проходит через диоды, реле, элементы в монтажном блоке и наконец — на разъем в генераторе. Там электричество приходит на реле-регулятор и, проходя через щетки и контактные кольца, попадает на возбуждающую обмотку.

С ростом частоты оборотов коленчатого вала увеличиваются фазовые напряжения. Затем они через диодный блок повышают напряжение на обмотке возбуждения и на диоде контрольной лампы. Когда выходное фазовое напряжение достигнет 12 В на обеих выводах, напряжение выровняется. По причине отсутствия разности напряжений контрольная лампа погаснет. В данном случае генератор выдает напряжение, которое выше 12 В.

Реле генератора ВАЗ 2106: как проверить реле зарядки

В процессе эксплуатации автомобиля достаточно часто возникают проблемы с аккумулятором и генератором. Зачастую, АКБ может выходить из строя по причине недостаточно заряда. Эта проблема актуальна как для многих иномарок, особенно с пробегом, так и для различных отечественных авто (ВАЗ, ГАЗ, ЗАЗ и т.д.).

Для нормальной работы автомобильного аккумулятора необходимо, чтобы генератор заряжал АКБ во время работы двигателя, при этом не допускается как недозаряда, так и перезаряда аккумуляторной батареи. Далее мы рассмотрим проблемы с зарядом АКБ на примере ВАЗ 2106, реле зарядки на данной модели авто, а также как проверить реле регулятор ВАЗ самостоятельно.

Принцип работы генератора ВАЗ 2109 — 2114.

Для того, чтобы понимать почему на ВАЗ 2109 — 2114 генератор даёт мало зарядки или вообще не даёт зарядку, необходимо понимать как он устроен и знать принцип его работы.

Генератор состоит из пяти основных частей изображённых на рисунке ниже: якорь — 5, статор — 6, реле-регулятор в паре со щётками — 10, диодный мост — 9, корпус — 3,7.

Принцип работы следующий:

  1. от аккумулятора к диодному мосту (9)
    идёт плюсовой провод и диодный мост

    (9) соединяется с массой через корпус

    (3,7) генератора

  2. напряжение через диодный мост (9)
    подаётся на статор

    (6) генератора и в статоре появляется магнитное поле

  3. когда машина завелась, двигатель, с помощью ременного привода, крутит ротор (5)
    генератора
  4. в роторе (5)
    , вращающемся в магнитном поле генератора

    (6) появляется ток

  5. ток снимается с ротора щётками (10)
    и через реле — регулятор

    (10) подаётся на аккумулятор автомобиля.

Невыполнение любого из пунктов приводит к неисправности генератора ВАЗ 2109 — 2114.

Неисправность реле зарядки

Есть немало случаев, что именно из-за выхода из строя реле зарядки, она собственно — пропадает совсем. Долго владельцы ищут причину, пока не поменяют эту деталь электрики на ВАЗ 2106. Меняется она довольно просто, так как крепится всего на двух болтиках с правой стороны под капотом (как правило).

Схема зарядки ВАЗ 2106

В этой статье рассмотрена схема зарядки ВАЗ 2106 (ВАЗ-2101- ВАЗ-2103, ВАЗ-2106, ВАЗ-2121 (кроме инжекторных)и их модификациях).

Электронные регуляторы напряжения

Произведено подключение реле зарядки ВАЗ-2106 к обмотке возбуждения генератора. И независимо от того, электронная или механическая система используется, назначение у нее одно – поддерживать напряжение на уровне 13,6 Вольт. Электронные устройства стабильнее механических и не требуют частого вмешательства – в них нет механических контактов, которые подгорают иногда.

Один минус – при использовании реле и щеток, заключенных в один корпус, менять придется сразу два узла. Но существуют регуляторы, которые закрепляются отдельно от щеточного узла.

Проблемы с АКБ: зарядка ВАЗ 2106 и диагностика неисправностей

Как правило, перед проверкой регулятора ВАЗ 2107, 2106 или любого другого автомобиля, необходимо в общих чертах рассмотреть устройство и принцип работы такого регулятора.

Начнем с того, что устройство регулятора может отличаться. На старых моделях ВАЗ 2106 стоят устаревшие контактные регуляторы. При этом на более новых версиях уже использован электронный регулятор.

  • Так вот, контактный внешний регулятор все равно является основой. Это устройство полупроводникового типа, изготовленное на единой плате. Главным элементом является обмотка (использована проволока из латуни), состоит обмотка из чуть более тысячи витков, внутри обмотки стоит медный сердечник. Обмотка имеет постоянное сопротивление 16 Ом.

Как проверить регулятор напряжения генератора


Особенности выявления неисправности регулятора напряжения на ВАЗ 2114

На приборе содержится выпрямительный блок, который преобразовывает переменный трехфазный ток в постоянный. Благодаря этому устройству уменьшаются скачки на выходе с генератора, при этом диапазон напряжения должен быть от 13,2 до 14,7 Вольт.
Где находится реле зарядки ВАЗ 2114? Агрегат размещен в задней части генератора, внизу под пластиковой крышкой. Прибор черного цвета, имеет две графические токопроводящие щетки.

Расположение регулятора напряжения на ВАЗ 2114

Проверяем работоспособность регулятора

При диагностике регулятора напряжения генератора необходимо определить, какие поломки могут выявиться при осмотре (во избежание дальнейших неисправностей и эффективного проведения профилактических процедур).

Неисправности на ходу автомобиля

  1. Не горит лампочка на панели, а также другие светодатчики.
  2. Аккумулятор разряжен/перезаряжен, и кнопка регулятора не светится/ярко горит.

Поломки могут быть самые простые, спустился и ослаб ремень, перегорело реле или стерлись щетки.

Для проверки прибора понадобятся следующие инструменты:

  • наборы ключей и отверток;
  • различные тестеры;
  • лампа 12-ти Вольтовая 3-х Ваттная;
  • провода для соединения;
  • регулирующие источники тока.

Проверка регулятора напряжения генератора ВАЗ 2114 осуществляется в сборе с щеткодержателями, дабы сразу проверить весь механизм. Внимательно следует осмотреть состояние щеток, их ломкость, подвижность, длину.

Проверка без снятия. Используя вольтметр, делаем замер показателей напряжения. Оптимальный результат – 13,5 – 14, 2 В. Если данные не соответствуют норме, тогда существует высокая вероятность поломки механизма.

Перед тем как проверить регулятор напряжения и снять его с автомобиля, нужно точно убедиться, что неисправность кроется именно в нем, а не в других составляющих генератора. Как это проверить?

Первый вариант проверки – диагностика при рабочем двигателе вольтметром

Что нужно сделать? Запустить двигатель и проверить свечение контрольной лампы, если она не гаснет и ярко мигает, значит – присутствуют проблемы в генераторе. Через несколько минут, когда двигатель усилит обороты и создаст максимальные условия для нагрузки сети, подключаем измеритель, устанавливаем 3500 об/ в минуту. Меньше 13 Вольт – АКБ полностью разряжена, когда больше – требуется замена регулятора на авто.

Когда прослушивает непривычный шум агрегата, значит вышли из строя подшипники, вследствие — слишком затянутый ремень привода. Для его регулировки нужно выключить зажигание и отпустить его. Прогиб при нажатии не должен быть меньше двух сантиметров.

Второй вариант – проверка механизма на стенде

Перед размещением электроагрегата на стенд нужно визуально оценить состояние щеток и контактных колец коллектора. Кольца должны быть чистыми и сухими. На выходе показатель тока дает не менее 13 Вольт, а частота вращения ротора – 6000мин-1. После 10 минут работы генератора можно замерять силу отдачи питания. У исправного агрегата показатели варьируются в пределах 80 А.

Признаки и причины неисправностей.

Выход из строя реле-регулятора автомобильного генератора происходит по ряду причин:

  • Короткое замыкание витков обмотки возбуждения (межвитковое КЗ). Является одной из наиболее опасных неисправностей, поскольку не только выводит из строя РР, но в перспективе чревато полным отказом генератора. Замена регулятора оказывается временной мерой – замыкание снижает индуктивное и активное сопротивление обмотки, РР повергается повышенным токовым (следовательно, тепловым) нагрузкам, вскоре снова выходит из стоя и требует замены.
  • В генераторах переменного тока – пробой диодов выпрямительных мостов. Диагностируется однозначно, вместе с заменой регулятора требуется замена выпрямительных модулей.
  • Отказ щеточного узла (истирание, механическое разрушение щеток). Износ щеток не обязательно провоцирует неисправность РР, поэтому в практике встречаются случаи замены только щеток в совмещенных узлах. Прибегать к такой замене не рекомендуется, поскольку надежность реле-регулятора после такого ремонта сомнительна. В пользу полной замены узла говорит его невысокая стоимость.
  • Замыкание на выводе управления регулятора.
  • Естественное старение элементов РР.

Выход из строя реле регулятора приводит к недозаряду или перезаряду аккумуляторной батареи. О неисправности можно судить по потере емкости аккумулятора, вследствие чего затруднен или невозможен запуск двигателя.

Во втором случае причиной становится выкипание электролита. Признаком проблемы является интенсивное образование налета на штыревых контактах и клеммах АКБ, окружающий деталях конструкции автомобиля.

О неполадках также сигнализируют:

  • На приборной панели при включении зажигания не загорается контрольный индикатор заряда/разряда АКБ.
  • В автомобилях, где индикатор включен напрямую в цепь заряда аккумулятора от генератора, лампочка на приборной панели остается включенной после запуска двигателя.
  • Яркость головного света (ближнего/дальнего) плавает при изменении скорости вращения вала силового агрегата.

Первый случай не обязательно свидетельствует о неисправности РР – возможны варианты окисления или пропадания контакта, перегорания индикаторной лампы. Следующие явно указывают на проблемы в цепи заряда АБ, отсутствие стабилизации выходного напряжения генератора. При появлении подобных признаков диагностика работоспособности реле-регулятора обязательна.

К сведению! Выход из строя регулятора опасен не только для аккумуляторной батареи. Превышение допустимых пределов напряжения на выходе генератора, резкие его изменения с числом оборотов двигателя создают дополнительные нагрузки на электрооборудование, приводят к поломкам источников питания бортовой электроники. Кроме того, возможен перегрев обмотки возбуждения (в итоге, нарушается изоляция обмоток, генератор требует замены). Не исключен ускоренный (за счет увеличенных токовых и тепловых нагрузок) износ щеток, их разрушение. Возможные результаты –выход из строя генератора с непрогнозируемыми последствиями для электрооборудования, механическое заклинивание, приводящее обрыву ремня и пр.

Как проверить реле регулятор ВАЗ?

Дата: 22.09.2015 //

Реле регулятор отечественного автомобиля штука капризная, при выходе из строя оно способно перезаряжать или наоборот, недодавать зарядки вашему аккумулятору. Эта запчасть контролирует напряжение бортовой сети с помощью изменения тока обмотки возбуждения генератора. Если есть подозрения на неисправность генератора, прежде всего, необходимо определить работоспособность реле-регулятора, возможно дело будет в нем. Сегодня мы коротка расскажем, как проверить реле регулятор ВАЗ!

Для более наглядного теста, для проверки взято заведомо неисправное реле регулятор от ВАЗ 2101. Поддерживать рабочее напряжение такое реле должно в пределах 14-14,4 В.

Как проверить реле регулятор ВАЗ?

Для начала необходимо подключить реле регулятор согласно схеме к регулируемому источнику питания. Контрольная лампочка не должна быть слишком мощной, это может вызвать выход реле из строя. В нашем случае контрольной лампочкой станет светодиодная лента.

Затем, постепенно добавляя напряжение, необходимо добиться момента срабатывания реле. В этот момент контрольная лампочка погаснет, это и будет необходимая контрольная точка.

Напряжение: 10.1 В. Контрольная лампочка горит, все в пределах нормы.

Напряжение: 12.1 В. Контрольная лампочка горит, все в пределах нормы.

Напряжение: 14.4 В. Контрольная лампочка все еще горит, а должна уже по идее потухнуть. Будем искать дальше точку срабатывания реле.

Напряжение: 15.4 В. Контрольная лампочка продолжает гореть.

Напряжение 17.1 В. Контрольная лампочка горит, но уже очень тускло.

Напряжение 17.3 В. Контрольная лампочка, наконец, потухла.

Как видно из теста это реле сильно завышает рабочее напряжение, его лучше сразу заменить. Нормальный же режим работы реле находиться в пределах 14-14,4 В.

Для тех кому интересно, как можно произвести ремонт реле генератора своими руками, можно ознакомиться с данными материалами.

Тесты исправного реле регулятора после ремонта

Напряжение 13,05В. Контролька светит ярко. Все ок.

Напряжение 14,15В. Контролька почти потухла. Реле уже начинает сильно ограничивать ток.

Напряжение 14,4В. Контролька совсем потухла.

Как видно, данный тест показал, что это реле после ремонта отлично работает, а режим его работы полностью входит в диапазон 14 – 14,4 В.

Конструктивное исполнение реле-регулятора и внешние признаки его неисправности

  1. Может быть выполнен в виде одного из модулей щеточного узла, используя его конструктив как несущую основу.
  2. Или же представляет собой отдельный элемент, установленный на корпусе на кронштейне.

Применение отдельного исполнения легко визуально обнаруживается за счет того, что реле находится в разрыве цепи протекания тока между генератором и аккумулятором. В любой форме своего исполнения реле представляет собой неразборный моноблочный элемент, корпус которого залит эпоксидным составом или иным герметиком. Это означает, что вышедший из строя компонент ремонту не подлежит.

Отказ реле-регулятора сопровождается недозарядом или перезарядом аккумулятора. Недозаряд аккумулятора приводит к тому, что

  • начинает плохо заводиться двигатель;
  • стартер не в состоянии провернуть коленчатый вал;
  • в тяжелых случаях автомобиль оказывается обесточенным и оставшегося заряда не хватает даже на включение индикаторов приборной панели.

Неприятным следствием перезаряда аккумулятора становится выкипание электролита. При этом на его корпусе в районе клемм и на самих клеммах появляются белый налет и потеки. Внешние признаки не являются исчерпывающими, однозначно не указывают на неисправность реле. Тем не менее, при их проявлении осуществляется комплексная проверка цепей и схемы генератора, в перечень процедур которой входит контроль исправности реле-регулятора.

Описание процедуры проверки работоспособности регулятора напряжения

В том случае, если все-таки установлена неисправность в указанном реле, то в руководстве по техническому обслуживанию автомобиля совершенно четко описана процедура выявления поломки. Сразу стоит заметить, что главное преимущество модели 2109 — это инжектор для подачи топлива. Это значительно улучшает характеристики машины. А инжектор напрямую связан с компьютером, который осуществляет беспрестанный контроль за качеством работы и состоянием самого инжектора. В том случае, если выходит из строя эта составляющая, то выходит из строя и инжектор.

Рассматриваемая поломка сопровождается такими неполадками, как:

  • увеличение расхода топлива при одновременном снижении силы тяги автомобиля;
  • тусклый свет лампочек габаритных огней, поворотников и панели приборов в салоне.

Если появились эти поломки, то необходимо заменить реле регулятор тока генератора. Опишем правильную процедуру проверки регулятора напряжения генератора ВАЗ 2109. Если у вас модель автомобиля с установленной описываемой деталью, то:

  • нужно взять вольтметр;
  • завести двигатель автомобиля и установить число оборотов на 1500-2000 в минуту;
  • включить ближний свет фар;
  • провести замер напряжения на клеммах АКБ.

При этом нормальным считается результат проведенного замера в диапазоне 13,5-14,2 Вольт. При отклонении показателя в ту или иную сторону можно с уверенностью говорить о неисправности регулятора напряжения ВАЗ 2109. Регулятор напряжения генератора не ремонтируется, и его нужно просто заменить.

Но есть и еще один важный момент, который нужно напомнить. Нужно убедиться, что неисправность электрической системы кроется именно в том, что вышло из строя реле регулятор, но никак не контрольная лампа приборной панели. Это связно с тем, что электропитание на обмотку возбуждения генератора подается именно с нее и, в случае если лампа сгорает, питание на обмотку уже не подается, и генератор не будет работать.

Проверяем совмещенный реле-регулятора автомобиля

Первым будем проверять совмещенную схему реле-регулятора вместе со щеточным узлом. Такие сейчас ставятся на многие иномарки, да и кстати на многие отечественные автомобили (зачастую носят маркировку Я212А).

Как вы понимаете здесь обязательно снимать генератор и разбирать его, так как этот совмещенный узел крепится сзади рядом с валом генератора, по которому и ходят эти щетки. Для этого:

  • Ищем на генераторе сзади специальное «окошко», куда погружаются щетки.
  • Откручиваем болт крепления.
  • Извлекаем щеточный узел.
  • Очищаем его — как правило, он будет в графитовой пыли, щетки сделаны из графита, с применение специального угля.

Затем нам нужно его проверить, но для этого собираем определенную схему, желательно использовать блок питания с регулируемой нагрузкой или зарядное устройство. Также нам нужно взять обычную лампочку на 12В от автомобиля, например от «габаритов», будут нужны провода для сборки всей системы.

Простейший способ проверки регулятора напряжения генератора

Самый простой метод проверки регулятора состоит в замере мультиметром напряжения на аккумуляторных клеммах. Однако стоит сразу оговориться, что приведенный далее алгоритм не дает 100% вероятности выхода из строя именно регулятора. Возможно, вышел из строя непосредственно генератор. Но преимущество данного метода заключается в том, что он прост, и не нужно выполнять демонтаж устройства из машины. Итак, алгоритм проверки регулятора напряжения генератора мультиметром таков:

  • Выставить тестер в режим измерения постоянного напряжения на предел около 20 В (зависит от конкретной модели, главное, чтобы он максимально точно показывал значения до 20 В).
  • Запустить двигатель.
  • Измерить напряжение на клеммах аккумулятора в режиме холостого хода (1000. 1500 об/мин). При исправном регуляторе и генераторе значение должно находиться в пределах 13,2. 14 В.
  • Увеличить обороты до значений 2000. 2500 об/мин. В нормальном состоянии электросхемы соответствующее напряжение вырастет до 13,6. 14,2 В.
  • При увеличении оборотов до 3500 об/мин и выше напряжение не должно превышать 14,5 В.

Если в процессе проверки значения напряжения очень отличаются от приведенных, то, скорее всего, у машины неисправен регулятор напряжения. Помните, что напряжение не должно падать ниже 12 В и не должно повышаться более 14,5 В.

Как было указано выше, регулятор может быть отдельный или совмещенный с генератором. В настоящее время практически на всех иномарках, да и на большинстве современных отечественных машин устанавливаются совмещенные реле. Это обусловлено спецификой их работы и экономией места.
