Генератор дает перезаряд: Почему может идти перезаряд аккумулятора автомобиля. 5 Главных причин

Перезаряд аккумулятора от генератора, прыгает и повышенное напряжение в бортовой сети автомобиля

Многие автовладельцы сталкиваются с ситуацией, когда после запуска мотора бортовой компьютер или один из приборов начинает показывать, что происходит перезаряд аккумулятора.

Последствия такой ситуации самые разные и зависят от того, насколько напряжение в бортовой сети превышает номинальное.

Незначительно повышенные параметры негативно скажутся только на аккумуляторе (закипание электролита с последующим его испарением), а вот если напряжение, идущее от генератора, будет превышать норму сильно, то могут выйти из строя электропотребители.

В любом случае перезаряд – явление, которое необходимо устранить, иначе оно не лучшим образом скажется на сроке службы аккумулятора и электроприборах.

Дальше мы разберем почему генератор выдает большее напряжение на 16, 17 вольт в бортовую сеть автомобиля, причина по которым U прыгает и как их устранить.

Схема подзарядки АКБ

Для общего понимания причин перезаряда сначала рассмотрим схему цепи зарядки аккумулятора. И хоть на разных авто она конструктивно отличается, но общий принцип построения одинаков.

Эта цепь в себя включает:

1. Генератор.
2. Выпрямительный блок (диодный мост).
3. Реле-регулятор.
4. Блок предохранителей.
5. Замок зажигания.
6. Контрольная лампа заряда.
7. АКБ.

Работает система подзарядки на примере ВАЗ 2106 и других автомобилей из серии «ВАЗ классика» следующим образом:

1. После запуска силовой установки, посредством ременной передачи коленчатый вал начинает вращать ротор генератора, в результате чего этот узел вырабатывает электроэнергию.
2. Поскольку автомобильные генераторы – переменного тока, то выработанная энергия поступает в выпрямительный блок, где переменный ток преобразуется в постоянный.
3. После выпрямительного блока электроэнергия поступает на реле-регулятор, в задачу которого входит подержание вольтажа в заданном диапазоне.
4. После регулятора электрическая энергия по цепи проходит через блок предохранителей, замок зажигания и контрольную лампу заряда, далее возвращается на вывод генератора, а уже с него подается на аккумулятор.

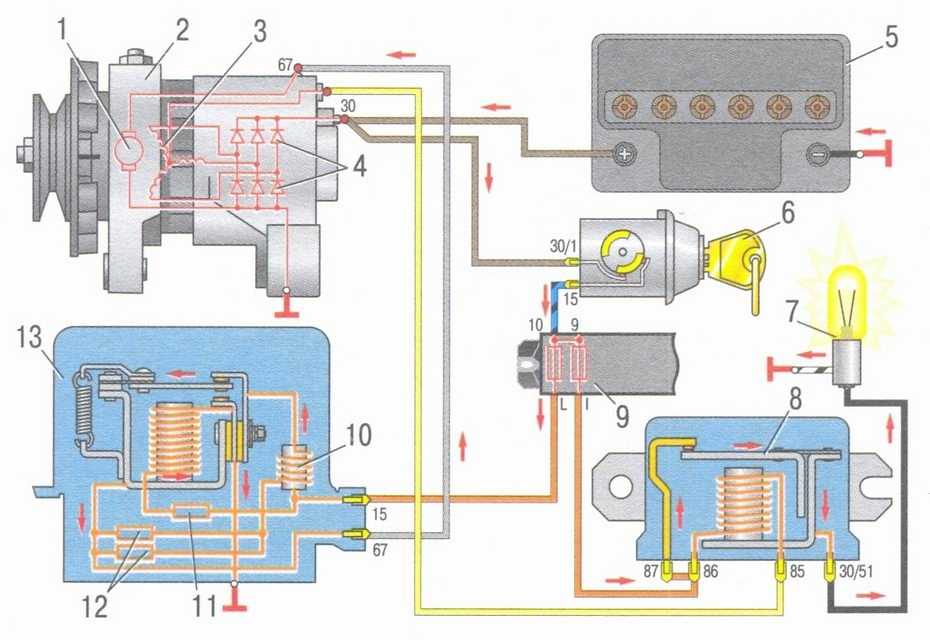

Подробная схема показана ниже.

Особенности работы цепи или почему может прыгать напряжение генератора

Выше указана общая схема цепи, без подробностей, но ее достаточно для понимания, как все работает. Теперь об особенностях работы подзарядки батареи.

Генератор самостоятельно не может регулировать параметры вырабатываемой электроэнергии, поэтому выходное напряжение из него варьируется (прыгает), причем в значительном диапазоне, зависит оно от оборотов коленчатого вала и нагрузки в бортовой цепи.

То есть, перезаряд аккумулятора, по сути, присутствует постоянно, пока генератор вырабатывает электроэнергию.

Чтобы аккумулятор принял заряд нужно подать на него вольтаж чуть больше, чем номинальный показатель самой батареи. На разных авто входное напряжение на аккумуляторе отличается, но в целом, этот показатель находится в диапазоне 13,9-14,5 В.

Именно при таком вольтаже батарея может «взять» заряд. Если вольтаж будет ниже, то будет недозаряд АКБ, а выше – перезаряд. Обе ситуации негативно сказываются на аккумуляторе.

Генератор же выдает вольтаж с большим значением, и чтобы поддерживать его в цепи в нужных рамках, в схему и включен реле-регулятор.

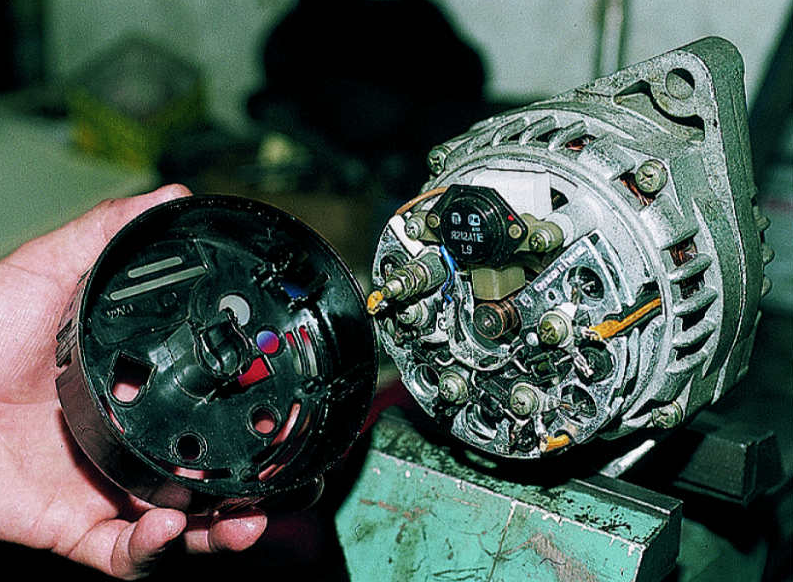

На одних моделях этот элемент входит в конструкцию генератора и совмещен с щеточным узлом (наиболее распространенная конструкция) или является отдельным узлом (встречается, к примеру, на ВАЗ классического семейства).

По сути, реле-регулятор – единственный элемент, отвечающий за то, чтобы в бортовой сети вольтаж соответствовал норме и не возникал перезаряд, причем с учетом нагрузки, создаваемой в бортовой сети при включении электропотребителей.

Причины перезаряда и повышенного напряжения в бортовой сети автомобиля

Неисправность реле-регулятора – самая частая причина перезаряда аккумулятора.

Из-за поломки этот узел перестает выполнять свои функции и «пропускает» все напряжение, вырабатываемое генератором в бортовую цепь, а оно может достигать 16 и даже  25 В. Естественно, ни один электроприбор в авто не рассчитан на такой вольтаж, поэтому элементы бортовой сети начинают перегорать.

Поломка регулятора бывает частичной или полной. В первом случае этот элемент все же выполняет свои функции, но «пропускает» напряжение чуть большего значения, чем нужно (к примеру, 16 вольт).

В этом случае выявить перезаряд аккумулятора можно только по показаниям измерительных приборов или бортового компьютера. Электропотребители же от такого напряжения практически «не страдают», а вот на состояние АКБ даже такое напряжение влияет негативно – при постоянном процессе батарея «выкипает» и выходит из строя.

При полной же неисправности реле-регулятора, высокие показатели (свыше 16 В) начинают выводить из строя потребители – первыми перегорают лампочки и предохранители, затем иные приборы. Значительное превышение вольтажа может стать причиной возгорания электропроводки.

Несмотря на то, что частичная поломка реле значительной угрозы бортовой сети авто не несет (за исключением аккумулятора), игнорировать ее не нужно, поскольку она в любой момент может перерасти в полный выход элемента из строя.

Поскольку реле-регулятор – единственный элемент, исключающий перезаряд аккумулятора, многие автолюбители при обнаружении повышенного напряжения в бортовой сети сразу же проводят замену этого узла.

Вот только помогает установка нового регулятора не всегда, часто проблема остается. Естественно, подозрения в этом случае падают на генератор. Этот узел действительно может давать перезаряд в случае пробоя диодного моста или обрыва обмоток, пробоя якоря на корпус.

ЧИТАЙТЕ ПО ТЕМЕ: Напряжение генератора автомобиля, норма на холостом ходу и под нагрузкой.

Но если замена реле регулятора не помогла, не стоит сразу менять или отправлять в ремонт генератор.

ВАЖНО: Часто причина перезаряда АКБ кроется в плохом контакте проводки цепи системы подзарядки батареи (описана выше).

Причина очень проста: в месте окисления контактов возникает сопротивление, которое реле-регулятор «воспринимает» как нагрузку в бортовой сети. К примеру, это может произойти в блоке предохранителей.

Чтобы компенсировать ее, и не допустить просадки вольтажа, регулятор начинает «пропускать» большие показатели в результате на АКБ поступает завышенное напряжение.

Поэтому в поиске причины образования перезаряда аккумулятора в первую очередь следует проверить:

1. Реле-регулятор.
2. Цепь системы зарядки (все соединения).
3. Предохранитель.

И только после этого снимать и проводить диагностику генератора.

Читайте также:

Диагностика реле-регулятора

Проверка реле-регулятора при перезаряде АКБ – процедура не сложная и выполнить ее можно самостоятельно, используя мультиметр.

Проверка сводится к замеру напряжения на клеммах аккумулятора при разных режимах работы силовой установки. То есть, просто подключаем щупы мультиметра к клеммам и замеряем вольтаж сначала на ХХ, затем на средних оборотах, а после – на высоких.

На холостом ходу нормальным считается напряжение 13,2-14,0 В, на средних оборотах – 13,6-14,2 В, на высоких – до 14,5 В.

Если значения превышают указанные, следует проверить и зачистить контакты цепи системы зарядки и снова повторить процедуру.

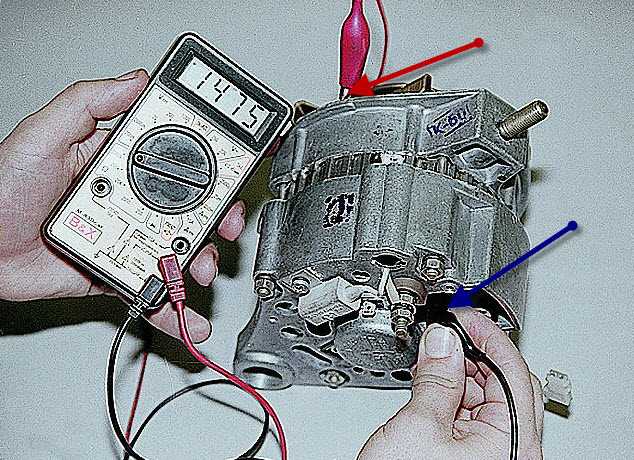

Если чистка не помогла — проверяем реле отдельно (снятое с авто), но для этого понадобится источник питания с регулируемым напряжением (можно применять зарядное устройство для АКБ), а также обычная лампа 12 В.

Суть проверки такая: к корпусу подсоединяем «минусовой» провод от ЗУ, а к клемме регулятора подключаем «плюс». Лампа подключается к графитным щеткам (полярность не важна).

При проверке сначала устанавливаем на источнике напряжение в 12,7 В, при котором лампа должна загореться. Постепенно повышаем значение до 14,5 В. При достижении указанного значения исправный регулятор должен сработать, и лампа погаснет.

Если же она продолжает гореть при превышении 14,5 В, то узел неисправен и требует замены.

Добираемся до места ремонта

Напоследок о том, что делать, если обнаружен перезаряд в пути и нужно добраться к месту ремонта.

Если напряжение не превышает 15 В, то можно спокойно продолжать движение, но стараться не давать высокие обороты на двигатель и по максимуму снизить количество включенных электропотребителей (оставить только необходимые).

Если перезаряд сильный (более 16 вольт) для начала можно послабить натяжение ремня привода генератора, что снизит его производительность (хотя ремень быстро сотрется).

Если же послабление ремня результата не дало, а напряжение продолжает прыгать до больших значений, можно отключить генератор (отсоединить провода от него). В этом случае бортовая сеть будет запитываться только от АКБ.

Если аккумулятор хорошо заряжен при минимальном количестве потребителей на его заряде можно проехать 70-90 км пути, но после этого батарею нужно будет хорошо зарядить  зарядным устройством.

Причины и последствия перезаряда аккумулятора

Несмотря на кажущуюся простоту конструкции и принцип действия, автомобильный аккумулятор представляет собой довольно капризное устройство, которое соответствует заявленным характеристикам только если эксплуатировать его правильно. Изменение рабочих параметров АКБ могут остаться незамеченными, но современные автомобили предупреждают водителя о некоторых неполадках. В частности, о перезаряде аккумулятора, на который может указывать отдельный прибор или сигнализировать дисплей бортового компьютера.

Неискушённый автолюбитель может не обратить внимание на такие сигналы, и совершенно зря: последствия такого состояния могут быть довольно серьёзными – степень их тяжести зависит от многих факторов.

Так, относительно небольшой по номиналу перезаряд чреват закипанием электролита и его увеличенным по сравнению с нормой испарением. А если напряжение, подаваемое генератором на клеммы АКБ, превышает допустимое намного – аккумулятор при сохранении такого режима прослужит недолго, да и риск выхода из строя потребителей электроэнергии резко возрастает.

Содержание

1. Что такое перезаряд
2. Причины возникновения перезаряда
3. Последствия перезаряда аккумулятора

Что такое перезаряд

Чтобы лучше понять, что такое перезаряд АКБ, стоит рассмотреть принципиальную схему цепи, ответственной за подзарядку батареи. Как только запускается мотор, он через ременную передачу начинает вращать генератор. Последний вырабатывает переменный ток, превращаемый в постоянный при прохождении через выпрямитель. Далее электричество поступает на реле-регулятор, задача которого выдавать на выходе напряжение в заданном диапазоне.

Дело в том, что работа генератора зависит от режима работы двигателя: он вращается быстрее – генератор вырабатывает больше электроэнергии. Таким образом, на выходе генератора параметры тока не отличаются стабильностью, но для потребителей такое недопустимо. Выпрямитель, а затем реле-регулятор в целом справляются со стабилизацией параметров напряжения, но в допустимых пределах. Для того чтобы аккумулятор принял заряд, напряжение на входе должно превышать номинал – в современных АКБ он находится в пределах 13,9-14,4 В.

Если вольтаж окажется меньшим, аккумулятор будет недозаряжаться. Это, в общем-то, критично только с точки зрения его возможностей пуска мотора после остановки. А вот перезаряд чреват большими неприятностями – в этом случае нормальный баланс воды и серной кислоты в электролите (65% против 35% соответственно) нарушается. При закипании электролита вода распадается на кислород и водород, концентрация кислоты повышается, и чем больший уровень перезаряда, тем интенсивнее будет происходить этот процесс. При постоянном и сильном перезаряде аккумулятор может просто взорваться.

Вот почему, когда спрашивают, можно ли перезарядить аккумулятор автомобиля зарядным устройством, ответ обычно бывает следующим: да, но если ЗУ старого образца или из дешёвых и не поддерживает функцию ограничения подзарядки, то за процессом нужно следить, особенно в случае необслуживаемых батарей.

Причины возникновения перезаряда

Сразу оговоримся, что перезаряд далеко не всегда плохо. Вы спросите, почему? Ответ прост: плотность электролита должна поддерживаться на номинальном уровне, для средней полосы это порядка 1,27-1,28 г/см³. Если происходит потеря воды (она испаряется), плотность повышается, но бывает и обратная ситуация, когда уменьшается количество кислоты в электролите (например, если она интенсивно выпадает в осадок). Что делать в таких случаях? Производители рекомендуют доливать электролит частями, изымая слабый и доливая новый. Некоторые автовладельцы делают иначе: намеренно производят перезарядку аккумулятора, чтобы началось испарение воды и в итоге добиться номинального соотношения вода/кислота.

Такой перезаряд выполняют на малом токе, и как только плотность достигнет требуемого значения, выключают зарядное устройство. Мы так делать не советуем, поскольку в любом случае имеет место потеря объёма электролита, и рано или поздно все равно придётся его доливать. Если прозевать момент и пластины оголятся, они моментально начнут ускоренно разрушаться.

А теперь рассмотрим основные причины перезаряда аккумулятора:

• сломалось реле-регулятор генератора. В нормальном состоянии реле отслеживает зарядку, и как только аккумулятор заряжается до 12,7 В, прекращает подачу электроэнергии. Если оно вышло из строя, генератор будет заряжать аккумулятор постоянно, что приведёт к кипению электролита со всеми вытекающими последствиями. Можно утверждать, что эта причина относится к самым распространённым. Лечится она заменой реле, стоящего копейки;

Выход их строя реле-регулятора бывает частичным или полным. В первом случае напряжение подпитки АКБ лишь ненамного больше номинала. Если же реле полностью неисправно, напряжение может превышать 16 В, что плохо уже не только для аккумулятора, но и других потребителей – они могут просто перегореть, а в худшем случае может произойти возгорание электропроводки.

• после замены реле может оказаться, что проблема никуда не исчезла. В этом случае ответ на вопрос, почему идет перезаряд аккумулятора, следует искать в самом генераторе. Он тоже не вечный – может имеет место пробой диодного моста, пробой на корпус якоря или банальный обрыв обмотки;
• перед тем, как грешить на генератор, следует убедиться, что в цепи системы подзарядки все нормально: плохой контакт на любом участке цепи может восприниматься реле-регулятором как дополнительная нагрузка, в результате чего регулятор увеличивает выходное напряжение с целью компенсации потерь;
• наконец, причина перезарядка АКБ может скрываться в неисправном датчике, который. К примеру, демонстрирует вольтаж 17 В, хотя на самом деле на батарею поступают положенные 14 вольт.

Степень заряженности автомобильного аккумулятора

Впрочем, на современных автомобилях обо всех подобных проблемах водителя предупреждает бортовая электроника: загорается надоедливое CHECK ENGINE, которое может свидетельствовать о чём угодно, но уточняет неисправность горящий значок батареи. Поиск неисправности следует начинать с реле, затем проверить цепь, датчик, и только после этого смотреть в сторону генератора.

Последствия перезаряда аккумулятора

Многие водители считают, что перезаряд батареи не так уж страшен или вообще ни на что не влияет. Это ошибочное мнение, и вот почему:

• стандартным следствием постоянного перезаряда является кипение электролита. В случае обслуживаемых устройств такое поведение жидкости чревато её выплескиванием на поверхность через дренажные отверстия в пробках (у необслуживаемых они тоже имеются). В результате электролит стекает по стенкам и попадает на другие узлы моторного отсека (патрубки, проводку, металлические элементы). А поскольку в составе электролита имеется кислота, она разъедает всё, что попадётся на пути. Подумайте сами, что может случиться с оголившейся электропроводкой;
• чем ещё опасен перезаряд аккумулятора, так это окислением клемм самого аккумулятора. Наверное, вы сами неоднократно наблюдали белесоватый или зелёный налет вокруг клемм. Во-первых, это ухудшает проводимость в месте контакта, а во-вторых, если такой порошкообразный налет, обладающий проводимостью, соединит отрицательную и положительную клемму, произойдёт короткое замыкание. И тогда вашей АКБ точно «крышка»;
• наконец, постоянное кипение электролита неизбежно приведёт к уменьшению его уровня. И если вовремя не предпринять меры, пластины оголятся и начнут осыпаться. Это тоже грозит внутренним коротким замыканием между банками и смертью аккумулятора;
• наконец, в необслуживаемых АКБ (и в обслуживаемых, если дренажные отверстия закупорены) из-за испарения электролита, которому некуда деваться, может произойти взрыв батареи, и тогда в кислоте окажется весь моторный отсек.

Словом, перезаряд батареи – не такая уж простая вещь, как кажется, поэтому на соответствующие сигналы бортового компьютера необходимо соответствующим образом реагировать, устраняя причины подачи на АКБ повышенного напряжения.

Недозаряд и перезаряд аккумулятора, работа регулятора напряжения

Напряжение, вырабатываемое автомобильным генератором, поддерживается в определенных пределах регулятором напряжения. Этот элемент зарядной системы бывает встроенным в корпус генератора, а бывает и выносным (самостоятельным изделием). От настройки регулятора напряжения, от режима его работы, технического состояния и схемы включения в систему электрооборудования автомобиля во многом зависит недозаряд или перезаряд автомобильного аккумулятора.

Недозаряд или перезаряд автомобильного аккумулятора, влияние регулятора напряжения, генератора, стартера, проводов и предохранителей.

Неисправность регулятора напряжения автомобильного генератора может создавать:

— Условия чрезмерного перезаряда аккумулятора (высокая температура и интенсивное «кипение» электролита). Это приведет к ускоренному разрушению решеток положительных электродов вследствие электрохимической коррозии и электролитическому разложению воды из электролита.
— Недозаряд аккумулятора до его полного разряда.

Схема бесконтактного выносного регулятора напряжения (в том числе и выполненного по интегральной технологии), встроенного в генератор, включает в себя:

— Управляющую («чувствительную») цепь.
— Выходную цепь, коммутирующую обмотку возбуждения генератора.

Раздельное включение этих цепей позволяет в лучшей степени обеспечивать заряд штатной аккумуляторной батареи.

Схема включения регулятора напряжения Я-112В1.

Например, на генераторе Г222, применяемом на автомобилях ВАЗ-2104 и ВАЗ-2107, управляющая цепь регулятора напряжения Я-112В1 включена непосредственно на силовой «плюсовой» вывод. Выходная цепь и обмотка возбуждения подключаются к положительному выводу автомобильного аккумулятора. Через выключатель зажигания и предохранитель. Вывод «+» генератора соединяется непосредственно с «+» аккумулятора. Поэтому регулятор напряжения отслеживает и поддерживает напряжение непосредственно на ее клеммах.

Недостатком такой схемы является постоянный разряд автомобильного аккумулятора током управляющей цепи регулятора, равным 10-20 мА. Который в принципе сопоставим с током самозаряда и практически не оказывает существенного влияния на состояние аккумулятора при постоянной работе автомобиля или непродолжительных стоянках.

Схема включения регулятора напряжения 17.3702.

Аналогичная схема включения была реализована на генераторной установке 37.3701 с регулятором 17.3702 автомобилей ВАЗ-2108 и ВАЗ-2109. Отличие от вышеуказанной схемы заключается в том, что через выключатель зажигания включается только лампа контроля заряда батареи. А питание обмотки возбуждения генератора осуществляется от дополнительного выпрямителя силового выпрямительного блока генератора. Это значительно разгружает контакты выключателя зажигания (с 3,0-4,0 А до 0,1-0,3 А).

Схема включения регулятора напряжения генератор Г221.

На автомобилях ГАЗ-2410, ГАЗ-3102, АЗЛК, ЗАЗ и ВАЗ, где применялся генератор Г221 с выносным бесконтактным регулятором напряжения. Управляющая и выходная цепи регулятора объединены. Они подключены к клеммам автомобильного аккумулятора через предохранитель и контакты выключателя зажигания.

Перезаряд аккумулятора из-за падения напряжения на клеммах выключателя зажигания и предохранителе.

В процессе эксплуатации происходит износ контактов выключателя зажигания, окисляются металлические детали предохранителя. Это способствует увеличению падения напряжения на клеммах выключателя зажигания и предохранителе до 1,5-2,0 В и более.

Однако регулятор измеряет напряжение на собственных клеммах. Поэтому, с учетом упомянутого выше падения напряжения, на клеммах аккумулятора будет поддерживаться напряжение, которое будет больше необходимого на те же 1,5-2,0 В. Это способствует быстрому выкипанию электролита вследствие интенсивного перезаряда автомобильного аккумулятора.

Исправить такой дефект можно:

— Заменой контактной группы замка зажигания.
— Зачисткой и поджимом контактов держателя предохранителя.
— Или включением дополнительного реле.

Обмотка дополнительного реле включается одним выводом на «минус» автомобиля. Другим соединяется с выводом, идущим от замка зажигания к регулятору напряжения. Силовые (нормально разомкнутые) контакты дополнительного реле включаются между клеммами ВЗ (31) регулятора напряжения и «плюсовой» клеммой автомобильного аккумулятора. Через предохранитель, рассчитанный на ток до 6 А.

В случае применения дополнительного реле исключается влияние состояния контактов замка зажигания. И падение напряжения на предохранителе в их цепи на величину зарядного напряжения автомобильного аккумулятора, увеличивая срок его службы.

Занижение величины регулируемого напряжения на генераторах 25.3771, 94.3701.

Применение новых компакт-генераторов повышенной мощности на автомобилях ГАЗ-3110, ВАЗ-2110 и их модификациях имеет тенденцию к занижению величины регулируемого напряжения на клеммах автомобильного аккумулятора. Это связано с тем, что на генераторах типа 25.3771, 94.3701 применяются регуляторы напряжения, выполненные в виде металлостеклянного модуля, совмещенного с щеткодержателем. В нем управляющая и выходная цепи включаются на клемму дополнительного выпрямителя силового выпрямительного блока генератора.

Регулирование напряжения осуществляется на дополнительном выпрямителе. Электрически не связанным с силовым выпрямителем и, следовательно, аккумулятором. За счет повышения пульсаций выпрямленного напряжения на клеммах дополнительного выпрямителя генератора возникает разница с уровнем напряжения на клеммах силового выпрямителя. Она зависит от величины тока нагрузки генератора, затяжки гаек вывода силового выпрямителя и может составлять от 0,2 до 1,0 В и более.

При этом напряжение на клеммах автомобильного аккумулятора будет ниже на указанную величину напряжения, что спровоцирует недозаряд. И как следствие, к плохому пуску двигателя. Особенно в холодную погоду. При выявлении указанного дефекта необходимо зачистить контактные соединения «плюсового» силового вывода генератора. Проверить затяжку гаек его крепления.

При необходимости замены узла щеткодержателя с регулятором напряжения необходимо учитывать, что регулятор напряжения в этом случае должен иметь повышенный уровень настройки (14,4-14,6 В).

Таким образом, не только техническая неисправность регулятора напряжения, но и схемное включение его в значительной мере влияет на состояние заряженности. А в конечном итоге и на безотказность и срок надежной работы автомобильного аккумулятора на автомобиле.

Влияние состояния генератора на степень заряженности автомобильного аккумулятора.

Генератор обеспечивает питание потребителей электроэнергии и полный заряд аккумулятора при исправном состоянии, достаточном времени работы двигателя и движения автомобиля.

Недозаряд либо полный разряд аккумулятора зависит от:

— Износа щеток, коллектора.
— Неисправности выпрямительного блока.
— Ослаблении креплений соединительных проводов.
— Ослаблении натяжения ремня привода генератора.

Влияние состояния стартера на степень заряженности автомобильного аккумулятора.

Стартер потребляет электроэнергию аккумулятора для прокручивания коленчатого вала двигателя при пуске. При наличии неисправности пуск может не осуществляться, стартер не работает (не включается). При замыкании в пусковом реле (силовых контактах) может быть ток «утечки», способствующий разряду аккумулятора (до отказа).

Влияние состояния проводов и промежуточных реле на степень заряженности автомобильного аккумулятора.

Провода и промежуточные реле, соединяющие источники тока и потребители электроэнергии обеспечивают функционирование изделий и подзарядку аккумулятора в заданных режимах. Повреждение изоляции проводов, ослабление точек крепления, окисление в местах присоединения могут создавать аварийные ситуации (возгорание). Снижать состояние заряженности аккумулятора до глубокого (полного) разряда. Повреждение «массового» провода может привести к отказу пуска двигателя при исправных аккумуляторной батарее и стартере.

Влияние состояния предохранителей на степень заряженности автомобильного аккумулятора.

Предохранители обеспечивают питание потребителей электроэнергии в заданном режиме. Неисправности и окисленность в местах контакта нарушают режим работы включенных изделий. Повышенная окисленность предохранителя в цепи заряда аккумулятора провоцирует его недозаряд. Приводит к снижению общей заряженности.

Влияние состояния выключателя зажигания на степень заряженности автомобильного аккумулятора.

Выключатель зажигания обеспечивает работу потребителей электроэнергии. При износе контактной группы возможна самопроизвольная остановка двигателя, отказы в пуске двигателя, повышенный саморазряд аккумулятора.

По материалам справочника «Аккумуляторные батареи».
Курзуков Н. И., Ягнятинский В. М.
